Какая арматура нужна для фундамента дома: какую арматуру закладывают в фундамент

какую арматуру закладывают в фундамент

Армированный фундамент спасает дом от разрушения. Но над выбором арматуры придется поразмышлять: ее выполняют из стали разных классов и из стекловолокна. Так какую арматуру лучше заложить в фундамент?

Узнайте больше о том, зачем и как армировать фундамент.

Стальная арматура

Для фундамента используют стальную строительную арматуру класса А1 и А3.

Арматура класса А1 гладкая, поэтому используется в основном в не нагруженных частях конструкции — там, где бетон не подвержен растяжению. Если говорить о ленточном фундаменте, то это поперечное и вертикальное армирование. Такую арматуру еще называют монтажной, потому что она служит для создания единого каркаса.

У арматуры класса А3 ребристая поверхность и повышенная прочность: ее изготавливают из высоколегированной стали с примесями хрома, титана, марганца, кремния. Такая арматура дает наилучший контакт с бетоном и хорошо противостоит нагрузкам на растяжение. Ее следует применять в наиболее уязвимых местах фундамента. К тому же она обычно толще монтажной.

Под легкие дома до 50 т можно брать рабочую рифленую арматуру диаметром 8-10 мм, а монтажную — 6 мм. Для домов тяжелее используют прутья в 12-16 мм. Тонкая строительная арматура до 10 мм производится в бухтах и в прутках, а вот более толстая только в виде прутьев.

Стеклопластиковая арматура

Стеклопластиковую арматуру разработали еще в 60-х годах прошлого века, но стоила она недешево, поэтому применяли ее только в условиях сурового климата. Развитие химической промышленности сделало этот материал доступным каждому потребителю. Теперь стеклопластик используют так активно, что специалисты разработали и утвердили ГОСТ 31938-2012 для такого вида арматуры.

Арматура из стеклопластика бывает гладкой и рифленой, тонкой и толстой — правила применения арматуры сохраняются и здесь. Но есть плюс: стеклопластиковые прутки диаметром 8 мм равнозначны 12-миллиметровой стальной арматуре.

Таблица соответствия диаметров стальной и стеклопластиковой арматуры

Какими еще преимуществами обладает стекловолокно:

• Стекловолокно не поддается коррозии: ему не страшна щелочная и кислотная среды.
• Полимерные материалы, из которых изготавливают стеклопластиковую арматуру, обладают куда более низкой теплопроводностью, чем сталь. А значит, при армировании фундамента такой арматурой не возникнет мостиков холода, что важно для нашего климата.
• При использовании стеклопластика в бетонных конструкциях в последних не образуется трещин, потому что коэффициенты теплового расширения этих двух материалов близки по своим значениям.
• Такая арматура прочнее на растяжение: для стальных прутков этот показатель составляет 400 МПа, а для стеклопластиковых — 800-1400 МПа.
• Полимерные материалы не проводят электрический ток и не создают радиопомех.
• Вес стеклопластиковой арматуры меньше металлической в 8-10 раз, что позволяет не утяжелять конструкцию при дальнейшем использовании легких пеноблоков и газоблоков (при использовании тяжелых материалов разницу в весе двух видов арматур можно не учитывать).
• Стеклопластиковая арматура обычно поставляется в бухтах, что облегчает ее транспортировку и дает возможность монтировать армирующие конструкции с минимумом швов. А именно места стыков арматуры являются самыми слабыми в каркасе.

Стекловолокно имеет и крупный недостаток: низкая прочность на излом. Поэтому при отсутствии повышенных требований к коррозионной устойчивости, теплопроводности и диэлектрическим характеристикам следует выбрать стальную арматуру. В любом случае подходящую арматуру для армирования фундамента вы легко найдете на Где Материал.

Технологичный маркетплейс по доставке стройматериалов из ближайшего магазина по лучшей цене → gdematerial.ru

Предыдущий пост

Следующий пост

Please enable JavaScript to view the comments powered by Disqus.

Какая арматура нужна для ленточного фундамента: марка, класс арматуры, фиксаторы

Надежность любого строения во многом зависит от его фундамента, на который приходится основной вес здания.

Особенности нагрузок воздействующих на ленточный фундамент

Фундаментом считается часть конструкции здания, расположенной ниже нулевой отметки и служащей опорой для всего сооружения. Существует несколько типов устройства основания.

[stextbox id=»3_na_zam»]Выбор зависит от таких особенностей, как наличие подвального помещения, характеристики грунта под основанием, материала, из которого строится здание, его этажности и других.[/stextbox] Наиболее распространенным является применение ленточного фундамента. Он выдерживает массивные сооружения, построенные на местах с хорошими характеристиками грунта. Представляет ленточное полотно под конструкцией здания, выполненное из железобетона, кирпича или бутового камня. При его изготовлении необходимо учитывать нагрузки от следующих элементов дома:

• от подошвенного основания;
• от грунта, расположенного выше основания;
• от пола, цоколя, потолка, лестниц и других внутренних конструкций в доме;
• от крыши, стен здания, включая вес отделочных материалов.

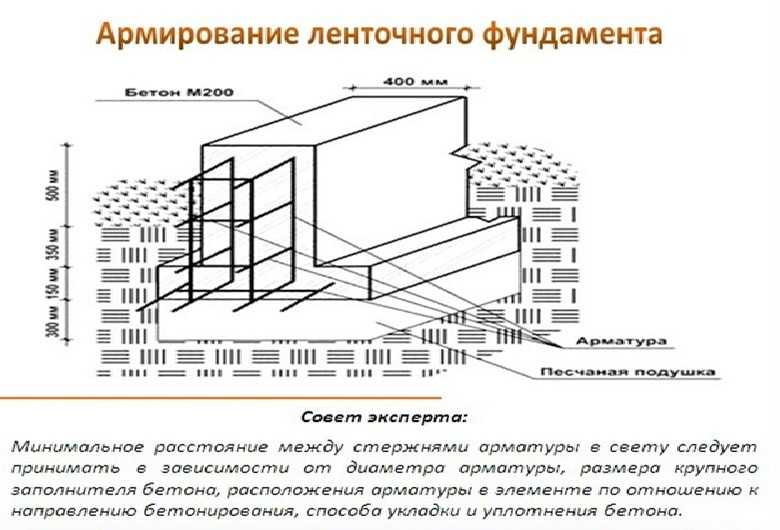

Чаще всего ленточный фундамент изготавливают из бетонной смеси с применением армирующего прута. Он представляет собой изделие сортового металлопроката и имеет разные размеры и внешнее исполнение. Иногда применяют композитную арматуру.

Использование армирования делает бетонный фундамент устойчивым к нагрузкам на изгиб, возникающим при неравномерности нагрузок при эксплуатации дома и вспучивании грунта. Арматура служит каркасом основания.

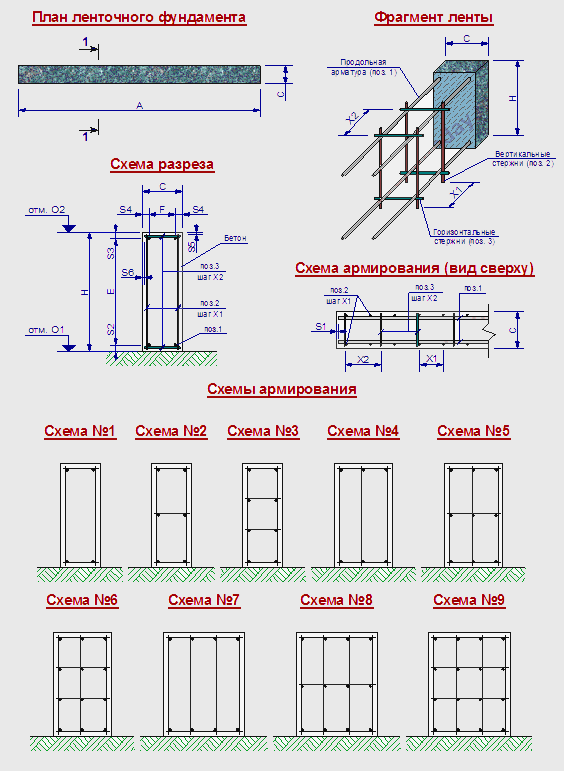

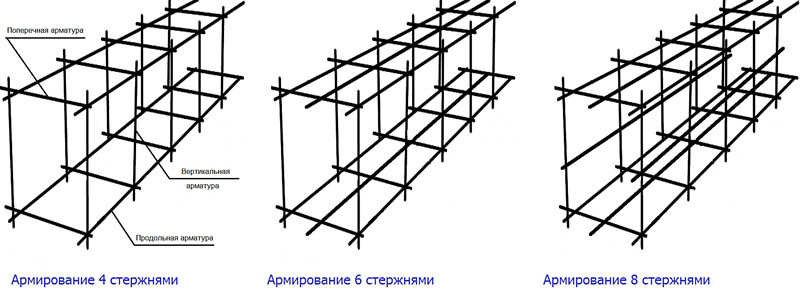

Какую арматуру используют для ленточного фундамента зависит от разновидности обвязки, которая делится на:

• продольную;
• вертикальную;
• поперечную.

Для продольной обвязки

При продольной обвязке прутки укладывают вдоль основания. Назначение такой обвязки – принимать на себя основные нагрузки, действующие на растяжение. Поэтому арматура для ленточного фундамента, из которой выполняется продольная обвязка, должна быть наиболее прочной и иметь достаточные для такой нагрузки параметры: диаметр и форму изготовления. Боковая поверхность, имеющая ребра, обеспечивает хорошую адгезию с бетоном, это усиливает прочность основания.

Для вертикального и поперечного армирования

Прутки, применяемые для армирования в вертикальном и поперечном направлении, выполняют функцию связующих звеньев основы и обеспечения целостности всей армирующей конструкции. Они принимают нагрузку, действующую при усадке бетонного основания или при его температурных деформациях, которая меньше чем нагрузка, действующая на продольную обвязку.

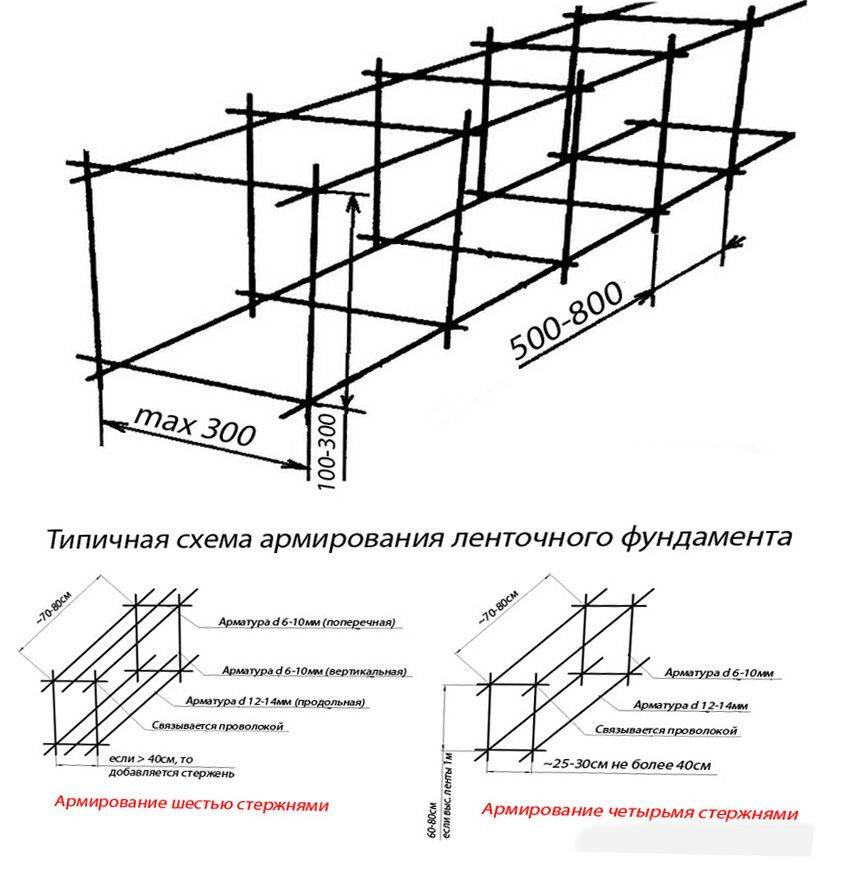

Диаметр арматуры

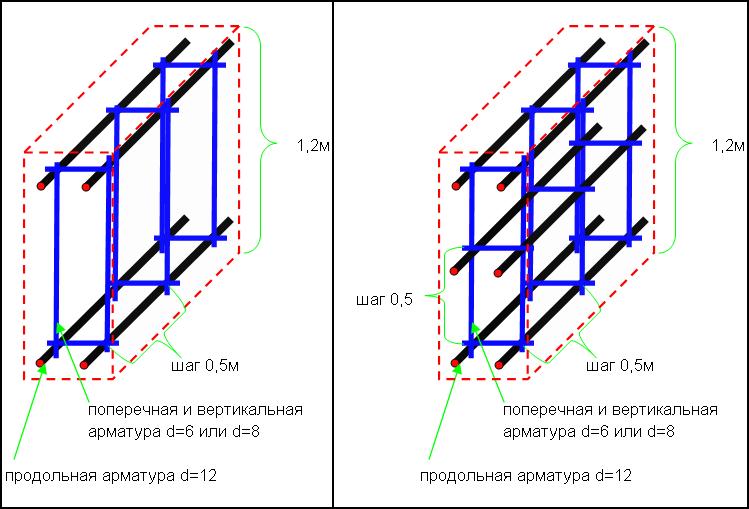

Для обеспечения надежности продольной обвязки используют стальной ребристый пруток диаметром от 10 до 16 мм, в зависимости от характеристик почвы под возводимым домом. Например, для грунта скальных и каменных пород можно брать для продольной обвязки пруток диаметром не менее 10 мм. Для мягких и легких почв лучше применяется арматура 12 мм и до 16 мм.

Для вертикальных и поперечных связующих арматуры можно применять прутки, обладающие меньшим диаметром и не обязательно с ребрами. В частности, для этого используют:

• пруток с ребристой боковой поверхностью, имеющий диаметр от 8 до 10 мм;
• пруток с гладкой боковой поверхностью и сечением от 6 мм;
• пруток, изготовленный из стальной проволоки марки ВР;
• вязальную проволоку.

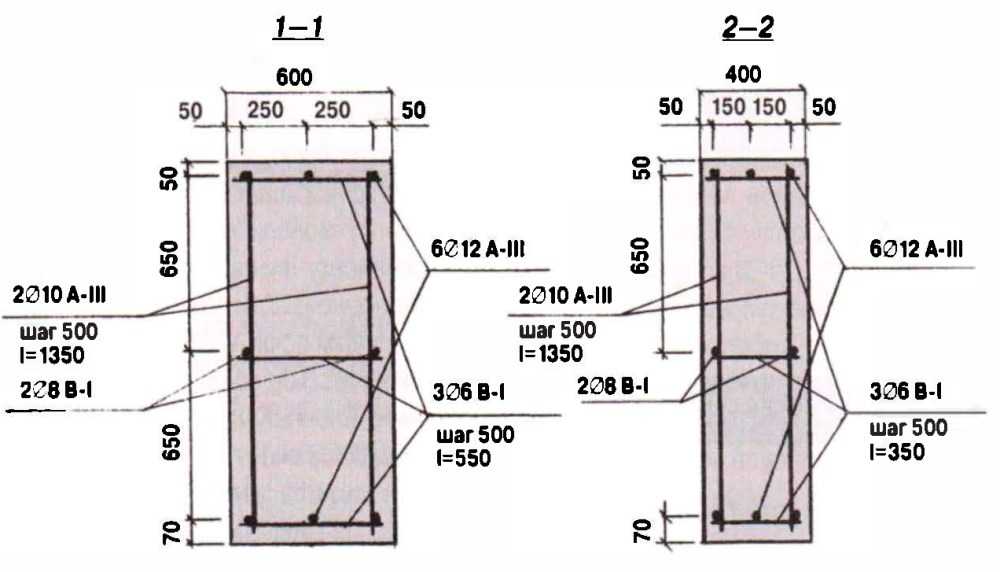

Марка арматуры для ленточного фундамента

Для армирования ленточного основания применяют прутья класса А-I и А-III, которые производятся горячекатаным методом.

Арматура А1 (А240) отличается гладкой боковой поверхностью и применяется для продольной обвязки и поперечного соединения конструкции, где нагрузки, направленные на растяжение минимальны. Она имеет предел текучести 240 Н/мм2.

Ребристые изделия, которые обладают большей арматурной прочностью, относят к классу А-3 (А400). Арматура А3 имеет круглое сечение и боковую поверхность с ребристыми выступами, служащими для улучшения сцепления с бетонным раствором. Эта марка арматуры имеет предел текучести от 390 до 400 Н/мм2, что дает возможность растягивания на 25 мм с сохранением целостности. Высокая степень предела текучести особенно важна для материала при продольном армировании, поэтому выполняется из стали А400. В таблице весов арматуры можно узнать вес, площадь сечения.

[stextbox id=»2_znat»]По европейским требованиям стандартов применяется для наибольшего усиления каркаса арматура А500С, где буква С обозначает допустимость сварки изделий без потери технологических свойств. [/stextbox] Арматура А500С имеет предел текучести 500 Н/мм2 и являются более прочными по сравнению с изделиями А400, имеющими такой же диаметр поперечного сечения.

Вывод

Мы выяснили какая арматура лучше для ленточного фундамента, однако важным является не только правильный выбор материалов для армирования, но и способ соединения прутков при формировании каркаса.

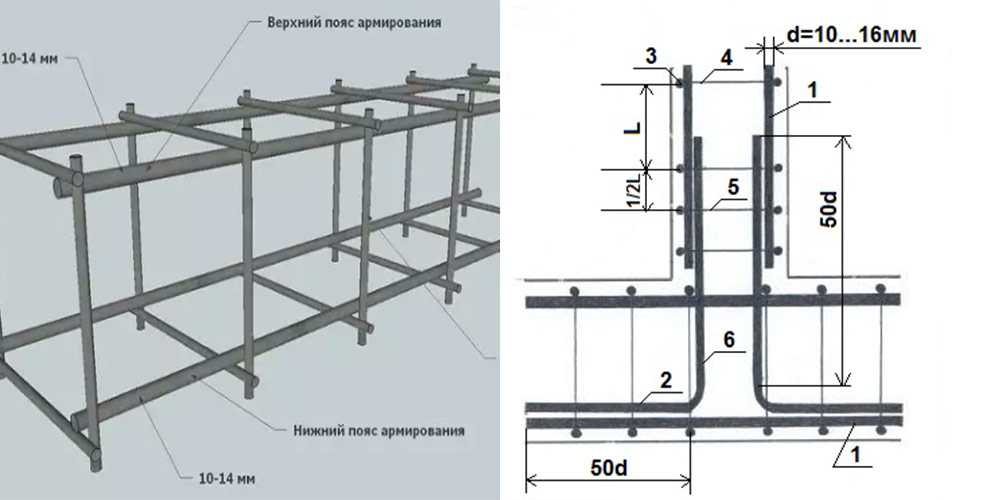

Применяют два вида соединений: связку проволокой и сварку.

Соединение сваркой можно осуществлять для не углеродистых стальных изделий. Углеродистые стали теряют свою пластичность в результате сварки и становятся хрупкими. Поэтому, распространенный способ соединения прутков арматуры – это связка проволокой. Для этого применяется вязальная прочная проволока. В некоторых случая вяжут пластиковыми хомутами.

Для соблюдения необходимой толщины защитного слоя бетона, при заливке каркаса рекомендуется использовать фиксаторы для арматуры. Выполняя все требования по укладке арматуры, можно изготовить прочный ленточный фундамент своими силами.

Все, что вам нужно знать

128shares

• Share
• Pin

Изготовление бетонных фундаментов для любой конструкции может быть пугающим для среднего мастера. В конце концов, смешивание и заливка бетона — это большая и грязная работа, и если вы ее испортите, довольно сложно просто убрать и переделать. Один из главных вопросов, который возникает у людей перед заливкой, — как вставить арматуру в бетонный фундамент.

Использование арматуры в бетонных основаниях сделает их более прочными и менее устойчивыми к смещению из-за температуры и влажности. Бетон является предпочтительным строительным материалом для фундаментов из-за его прочности на сжатие. Однако он не прочен, когда подвергается силам притяжения, например, сдвигу земли. Бетон, армированный арматурой, помогает свести на нет воздействие этих сил.

Есть некоторые проекты, для которых вы будете использовать бетон, для которых просто не требуется арматура, например, установка столба забора или заполнение формы для баскетбольной сетки. Фундаменты — это тот случай, когда вам нужна арматура, поскольку фундаменты будут поддерживать конструкцию, которую вы хотите сделать максимально стабильной на протяжении всего срока службы этой конструкции.

В этой статье мы рассмотрим все, что вам нужно знать об армировании бетона арматурой. Мы коснемся типов арматуры, которые вы можете вставить в свой бетон, а также методов, лучших практик и других принадлежностей, которые могут оказаться полезными, когда придет время заливать бетонные основания.

Быстрая навигация

• Что такое арматура?
• Типы арматуры
• Нужна ли вам арматура в бетонных основаниях?
• Арматура в фундаментах Код Требования
• Нужна ли арматура в опорах настила?
• Размещение арматуры в бетонном фундаменте
• Какой размер арматуры для фундамента?
• Шаг арматуры
• Калькулятор арматуры: сколько арматуры мне нужно?
• Как связать арматуру
• Как установить арматуру в фундамент
  • Инструменты необходимы
  • Решите, какой тип опоры для установки
  • Планируйте ваши материалы
  • Dig и создайте свои формы
  • Поместите свою арматуру
  • .
  • Нужна ли арматура в сонотрубках
  • Как установить вертикальную арматуру в фундаментах
  • Заключение

  Что такое арматура?

  Арматура — сокращение от «арматурный стержень». Арматура чаще всего встречается в виде стального стержня или стальной сетки, вставленной в бетон для увеличения его прочности на растяжение. Эта сталь получает название «армирующая» при использовании в сочетании с бетоном для уменьшения растрескивания и смещения.

  Типы арматурных стержней

  Существует множество различных типов арматурных стержней, и вы можете найти множество различных форм и форм, подходящих для различных типов бетонных форм. Арматура в виде крюков или хомутов часто используется в различных типах фундаментов. Стальная сетка — это разновидность арматуры, которая напоминает забор и укрепляет бетонный пол.

  Помимо формы арматурного стержня, вы можете приобрести множество различных версий с различными покрытиями. Во-первых, вы можете приобрести как гладкую, так и «деформированную» арматуру. Гладкий не идеален для армирования бетона, так как он плохо сцепляется с материалом и может «скользить». Большинство арматурных стержней, которые вы увидите, имеют углубления или ребра, что идеально подходит для бетона.

  Вы также найдете арматуру с различными покрытиями. Арматура с эпоксидным покрытием имеет зеленый цвет и обладает высокой устойчивостью к коррозии. Однако само эпоксидное покрытие не прочное и легко царапается, что снижает его эффективность.

  Также есть оцинкованная арматура и арматура из нержавеющей стали. Оцинкованная сталь чрезвычайно долговечна, а нержавеющая сталь еще более долговечна, хотя обе они стоят значительно дороже, чем стандартная арматура, причем нержавеющая сталь является самой дорогой.

  Наконец, есть арматура разных размеров. Размер определяется диаметром стержня, а размер арматуры нумеруется с шагом ⅛”. Таким образом, арматурный стержень №2 имеет диаметр ⅛” + ⅛” = ¼”. Арматурный стержень № 3 имеет диаметр ⅜ дюйма, № 4 — диаметр ½ дюйма и так далее.

  Вы обнаружите, что арматурные стержни размеров №3, №4 и №5 чаще всего продаются в магазинах для дома и используются в фундаментах домов и других бытовых построек.

  Нужна ли вам арматура в бетонных фундаментах?

  Включение арматуры в бетонный фундамент означает, что вы можете снизить риск толкания и разрыва бетона – растрескивания – под действием сил грунта. Зная это, рекомендуется использовать арматуру в фундаментах любой конструкции. Однако во многих случаях это не требуется.

  Армирование бетона не устраняет трещины. Это, однако, уменьшит растрескивание и подвижность фундамента в целом. При правильном размещении он может противостоять боковым силам, которые в противном случае привели бы к образованию трещин и проникновению влаги в неармированное основание.

  Используйте арматуру в бетоне при заливке фундамента дома или гаража, а также в бетонных плитах, которые будут поддерживать дом, сарай, гараж или другую надворную постройку, если вы хотите сохранить структурную прочность. Армирование арматурой в бетонных сваях, удерживающих настилы и другие подобные конструкции, также является хорошей идеей.

  Арматура в фундаменте Требования Кодекса

  Только фундаменты в определенных сейсмических районах должны иметь арматуру в фундаменте, согласно IRC. Если вы живете в этих районах, рассчитывайте разместить вертикальную арматуру — обычно № 4 — как минимум на 48 дюймов по центру по всему основанию. Горизонтальная арматура будет проходить вверху и внизу фундамента и каменной или бетонной стены, также № 4, за некоторыми исключениями.

  Что такое сейсмоопасный район? Проще говоря, это область, которая с большей вероятностью будет испытывать движение грунта из-за сейсмической активности. В США большая часть западной половины страны находится в сейсмической зоне, наряду с некоторыми местами на Среднем Западе и несколькими на восточном побережье.

  Для плит на уровне земли с перевернутыми фундаментами требуется горизонтальный стержень № 4, проходящий не менее чем в 3 дюймах от нижней и верхней части фундамента, или только один горизонтальный стержень № 5 посередине перевернутого фундамента. Арматурный стержень №3 с загнутыми концами используется для вертикального размещения с минимальным расстоянием 48 дюймов по центру.

  Если на вашем фундаменте находится бетонная или каменная стена, вам понадобится горизонтальный стержень № 4 в пределах 12 дюймов от верхней части стены и стержень № 4 не ближе 3 дюймов от нижней части стены. опора. Этот стержень будет зацеплен, а загнутый конец будет выступать в основание внизу. Стержни № 4 должны располагаться вертикально на расстоянии 48 дюймов от центра или меньше и должны быть не менее 18 дюймов в стене.

  Нужна ли арматура в опорах палубы?

  Арматура обязательна в палубных опорах только в некоторых юрисдикциях. Обычный минимальный диаметр для опор палубы составляет 12 дюймов, но только в некоторых местах требуется арматура № 3 — или 10 мм в Канаде — в центре опоры, не ближе 1 ½ дюйма от поверхности на каждом конце.

  Как правило, чем дальше на север вы идете, тем больше вероятность того, что местный кодекс предписывает вам использовать арматуру для опоры палубы. Например, во многих канадских муниципалитетах требуется арматура в опорах палубы, но только немного южнее. В Нью-Йорке не требуется арматура в опорах палубы.

  Размещение арматурных стержней в бетонных основаниях

  Арматурные стержни нельзя размещать на краю – близко к поверхности бетона. В противном случае сталь подвергается риску коррозии, что приведет к разрушению бетона по мере его распада и преждевременному растрескиванию.

  Фундаменты, залитые ниже уровня земли, с каменными стенами наверху, как правило, имеют два ряда горизонтальной арматуры №4, один на 3 дюйма сверху, а другой на 3 дюйма снизу. Ближе к краю не допускается. Допускается использование пластиковых или бетонных прокладок, чтобы арматура не касалась земли при заливке.

  Если поверх фундамента находится залитая бетонная или каменная стена, вам понадобится вертикальный стержень № 3 или выше с расстоянием не менее 48 дюймов по центру. Эти стержни имеют крюки внизу, идущие в боковом направлении к краю фундамента. Они должны выступать не менее чем на 18 дюймов от основания, хотя рекомендуется размещать их выше.

  Стены из литого бетона или кирпичной кладки также нуждаются в горизонтальной арматуре, № 4, по крайней мере, не менее чем в 12 дюймах от верха стены. Когда арматурные стержни пересекаются друг с другом, они связываются стальной проволокой калибра 16, которая подвергается отжигу, что означает, что она была нагрета, чтобы с ней было легче манипулировать.

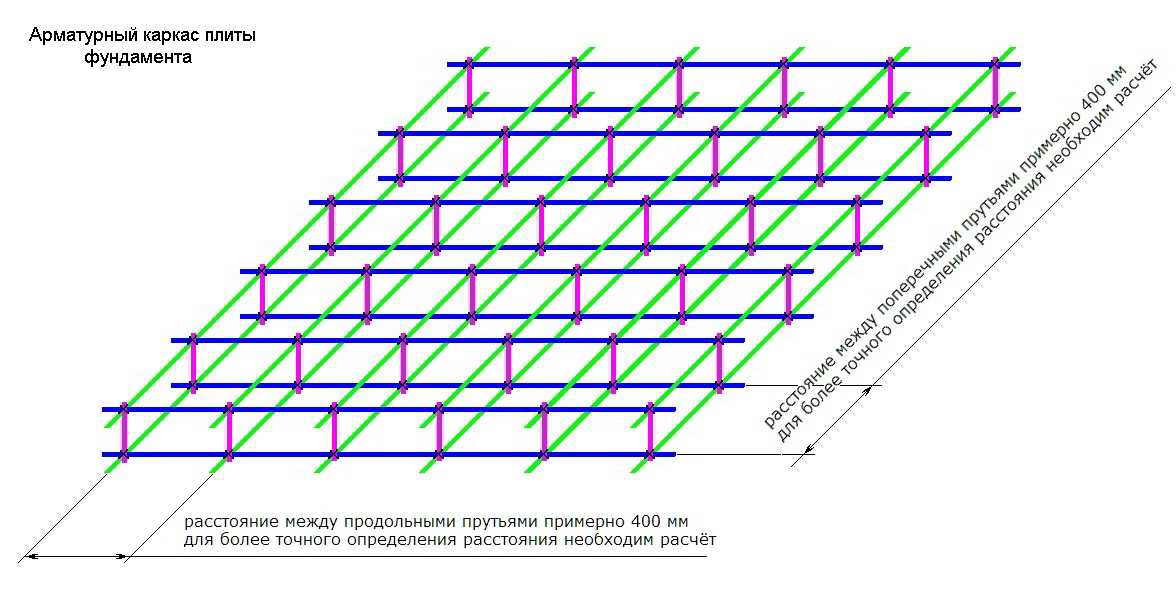

  Схема арматурных стержней фундамента полезна при заливке фундамента, а код IRC содержит много полезных изображений в разделе 403.1.3, которые более подробно относятся к арматуре фундамента. Имейте в виду, что минимальное использование арматуры — это просто минимальное использование, и вы найдете схемы, в которых используется гораздо больше арматуры, чем указано в IRC, что является обычным явлением, поскольку многие фундаменты домов перестроены.

  Какой размер арматуры для фундаментов?

  Для большинства фундаментов домов и гаражей используется арматурный стержень № 4 или диаметром ½ дюйма. Больший размер также приемлем, хотя могут потребоваться корректировки, чтобы обеспечить надлежащее покрытие. Если вы живете в Канаде, то это арматура № 13 — 13 мм.

  Для фундаментов настила, требующих арматуры, потребуется арматура № 3 или 10 мм. Обычно он проходит вертикально через центр фундамента. Так как эти фундаменты будут постоянно подвергаться прямому контакту с землей, важно убедиться, что вертикальная арматура находится на расстоянии не менее 3 дюймов от верха и 3 дюймов от низа фундамента.

  Расстояние между арматурными стержнями

  Для использования в жилых домах расстояние зависит от типа вашего фундамента. Для фундаментов, заливаемых перед плитой, требуются два горизонтальных отрезка арматуры № 4 — один на 3 дюйма сверху, а другой — на 3 дюйма снизу. Вам также понадобятся вертикальные крюки для арматуры, выступающие не менее чем на 6 дюймов в основание и не менее чем на 18 дюймов каждые 48 дюймов или меньше.

  Если фундамент заливается одновременно с плитой, вам необходимо сначала убедиться, что периметр «плиты» на самом деле представляет собой фундамент — глубиной не менее 12 дюймов. Для этого типа фундамента, называемого монолитным, вам понадобятся только горизонтальные прогоны, подобные упомянутым выше.

  В зависимости от типа вашей стены вам может понадобиться вертикальная арматура, если вы не кладете сверху древесину, например, плиту на уклоне для сарая.

  Фундаменты ниже уровня земли, над которыми будут каменные (блочные) стены, требуют арматуры № 4 с крюками, расположенными вертикально на расстоянии не более 48 дюймов от центра. Они должны входить в основание не менее чем на 6 дюймов (загнутый конец) и выступать не менее чем на 14 дюймов в каменные стены.

  Наконец, для фундаментов с более узкими стенками наверху, например, из литого бетона толщиной 5 дюймов или менее, указанное выше расстояние для вертикальной арматуры уменьшится до 24 дюймов в центре, максимум. Чем тоньше стена, тем больше армирования вам нужно добавить к основанию, которое будет соединяться со стенами.

  Калькулятор арматуры: сколько арматуры мне нужно?

  Если вы не знаете, сколько арматуры вам понадобится, вам может пригодиться калькулятор арматуры. Версия, указанная здесь, полезна, поскольку в ней есть диаграмма, на которой указаны размеры для вашего расстояния между арматурными стержнями, хотя она не обеспечивает ввод цены, поэтому вам нужно будет узнать свои цены у местного поставщика и сделать эти расчеты самостоятельно.

  Допустим, вам нужен сарай размером 10×10, в котором будут храниться потенциально очень тяжелые предметы. Вы будете заливать плиту толщиной 6 дюймов, чтобы ваш арматурный стержень находился на расстоянии 3 дюймов от каждого края. Если вы хотите, чтобы арматурный стержень располагался в виде сетки с интервалом примерно 12 дюймов, вам сначала необходимо учесть тот факт, что каждый кусок арматурного стержня должен находиться на расстоянии 3 дюймов от всех краев.

  В этом случае длина каждой части должна быть 9 футов 6 дюймов – вычтите 3 дюйма с каждого конца. Если вы начнете с одного конца, в 3 дюймах от конца, вы поймете, что вам нужно 11 отрезков в одном направлении и 11 отрезков в другом — все одинаковой длины. Арматура поставляется в отрезках по 20 футов, поэтому вы можете приобрести 11 штук и отрезать каждую по размеру с помощью циркулярной пилы.

  Как связать арматурный стержень

  Арматурный стержень в виде сетки и горизонтальный стержень, который пересекается с вертикальным элементом, должны быть связаны вместе стальной проволокой 16 калибра. Любой магазин, который продает арматуру, будет продавать арматурные стяжки. Для среднего мастера должно быть достаточно одной катушки арматурных стяжек, и это очень дешево.

  Чтобы связать арматурный стержень, который пересекается в виде сетки:

  1. Используйте седельную стяжку.
  2. Удерживая любой конец проволоки, поместите его над первым куском арматуры — держите так, чтобы оба конца были одинаковой длины.
  3. Закрепите оба конца под перпендикулярной частью арматурного стержня внизу с обеих сторон.

  Наконец, наденьте оба конца на оригинальную деталь с другой стороны перпендикулярной арматуры и скрутите плоскогубцами.

  Как установить арматуру в фундамент

  После того, как вы определили необходимое количество арматуры и место ее размещения, установка становится довольно простой. Вам понадобятся некоторые специальные инструменты и дополнительная рука, так как связывание всех пересечений арматурной сетки может быть довольно утомительным.

  Необходимые инструменты

  • Плоскогубцы
  • Распорки: пластиковые или сборные железобетонные
  • Циркулярная пила с твердосплавным наконечником по металлу или кусачки для болтов

  Решите, какой тип фундамента установить

  Наиболее важным шагом является определение типа фундамента. Плиты на уровне для навесов, вероятно, будут достаточными с традиционной плитой толщиной 3 ½ дюйма и без дополнительной глубины для фундаментов. Если вы планируете парковать классический автомобиль или хранить мешки с бетоном, вы можете выбрать плиту с перевернутыми опорами или просто более толстую плиту.

  В любом случае, это самая важная часть вашей работы, и если это касается дома, инженер и городской рабочий внесут соответствующие поправки в ваши планы, если вы допустили ошибку в своих планах фундамента.

  Планирование материалов

  Рассчитайте материалы для фундамента с помощью калькулятора арматуры, ссылка на который приведена выше, и калькулятор бетона. Вы можете не торопиться с установкой арматуры, потому что после заливки бетона фиксация арматурной сетки не требуется. Проверьте каждую стяжку и расстояние от земли, чтобы обеспечить 3 дюйма между вашим бетонным краем и ближайшим стержнем арматуры.

  Копайте и создавайте формы

  Создавайте формы для бетонных оснований. Минимальная глубина 12 дюймов должна использоваться для большинства конструкций с изолированным или наклонным основанием, таких как гараж или дом. Это когда вы также разместите распорки для арматуры, чтобы убедиться, что арматура поднята и оторвана от земли.

  Для многих фундаментов требуется горизонтальная арматура на расстоянии 3” от дна. Вам понадобятся пластиковые прокладки, чтобы поддерживать этот непрерывный ряд арматуры вокруг основания.

  Разместите арматуру

  Установите арматуру. На следующем шаге мы все свяжем, но размещение арматуры просто требует, чтобы у вас были надлежащие зазоры со всех сторон. Проверьте свой местный код, чтобы убедиться, что у вас продиктованы все необходимые удилища, вертикальные и горизонтальные, и что вы используете крючки и седла, когда это необходимо.

  Для сонотрубок вы будете размещать только один стержень арматуры, если не хотите переусердствовать. В этом случае вам понадобится распорка снизу, чтобы нижняя часть находилась на расстоянии 3 дюймов от земли, и распорка сверху, чтобы удерживать удилище по центру. Кусочка дерева, прикрепленного к чему-то снаружи трубы, будет достаточно.

  Свяжите арматурные стержни вместе

  Убедитесь, что каждое пересечение правильно связано стяжкой в ​​виде седла или восьмерки. Руками проверьте каждую область арматуры, чтобы убедиться, что она практически не движется. После того, как они связаны, арматура практически не должна двигаться. Бетонные заливки могут смещать сыпучие материалы, поэтому каждая стяжка должна быть очень тугой.

  Заливка бетона

  После того, как пришло время заливки, работа с арматурой завершена. Главное соображение при заливке арматуры бетоном — убедиться, что вы заливаете все сразу. Поэтапная заливка может привести к разрывам бетона, где могут образоваться воздушные карманы, что приведет к преждевременному растрескиванию и сделает арматурный стержень бесполезным.

  Сколько стоит арматура?

  20-футовый кусок арматуры № 4 диаметром ½ дюйма стоит около или чуть выше 15 долларов на момент написания. Розничные продавцы крупных коробок будут продавать более мелкие изделия длиной 10 и даже 2 фута для небольших проектов, но длина 20 футов является наиболее экономичной. Часть № 5 стоит около 20 долларов за 20-футовую длину.

  Нужна ли арматура в сонотрубках

  Да, вам нужна арматура в сонотрубках. Его легко установить с помощью прокладок и он очень дешевый. Дополнительная прочность и устойчивость, которые он добавит вашей террасе или другой хозяйственной постройке, стоят дополнительного времени и усилий для установки.

  Не все муниципалитеты потребуют арматуры для сонотрубок. Чем дальше на север, например, в Канаду, тем больше вероятность того, что они потребуют арматуры в трубах. С другой стороны, в штате Нью-Йорк, чуть южнее, арматура в сонотрубках не требуется.

  В любом случае ваши сонотрубки должны быть не менее 12 дюймов в диаметре и иметь как минимум кусок арматуры № 3 по центру. Вы можете добавить арматуру по своему усмотрению. Тем не менее, вы должны быть осторожны, так как вы должны держать арматуру подальше от краев, поскольку коррозия может легко произойти, поскольку сонотрубки чрезвычайно подвержены воздействию элементов.

  Как установить вертикальный стержень в фундаменте

  При установке вертикального стержня в сонотрубке используйте пластиковую прокладку в центре сонотрубки внизу. Поместите сонотрубку на пластиковую прокладку, затем вставьте арматуру поверх проставки. После этого вы можете использовать арматурную проволоку и пробить небольшие отверстия в сонотрубке сверху, чтобы удерживать арматуру по центру.

  Подготовьте все необходимое перед заливкой. Вы не можете удерживать арматуру на месте, а установка ее после заливки приведет к неправильному размещению. Установите его на место, закрепите арматуру и почувствуйте себя уверенно с помощью прочной заливки сонотрубки.

  Заключение

  Помните, что размещение арматуры сильно зависит от типа используемого фундамента. Не забудьте сослаться на строительные нормы и правила в вашем районе, которые дадут вам минимальные и максимальные значения, которые можно использовать в качестве ориентира.

  Также помните, что установка фундамента сверху и снизу не является хорошей идеей. Слишком большое количество арматуры может препятствовать правильному оседанию и уплотнению бетона. Слишком малое количество арматуры может привести к разрушению конструкции. Следуйте коду для достижения наилучших результатов.

  Евгений Сокол

  Евгений большую часть своей жизни занимался своими руками и любит творить, вдохновляя на творчество других. Он страстно интересуется обустройством дома, ремонтом и деревообработкой.

  ОСНОВЫ ФУНДАМЕНТАЛЬНЫХ СТЕН – Массивные бетонные стены

  Автор Ethan Davis

  Целями проектирования фундаментных стен являются:






  • передача нагрузки здания на фундамент или непосредственно на землю;






  • для обеспечения достаточной прочности в сочетании с основанием (при необходимости) для предотвращения дифференциальной осадки;






  • для обеспечения соответствующей устойчивости к напряжениям сдвига и изгиба, возникающим в результате бокового давления грунта;






  • для обеспечения крепления надземной конструкции для сопротивления ветру или сейсмическим воздействиям;






  • для устройства влагостойкого барьера подземных жилых помещений в соответствии со СНиП; и






  • для изоляции невлагостойких строительных материалов от земли.






  В некоторых случаях каменные или бетонные фундаментные стены содержат номинальное количество стальной арматуры для предотвращения образования трещин. Технические спецификации обычно требуют армирования бетонных или каменных фундаментных стен из-за несколько произвольных ограничений на минимальное соотношение стали и бетона даже для «простых» бетонных стен. Однако стены фундаментов жилых домов обычно строятся из неармированного или номинально армированного бетона, кирпичной кладки или обработанной консервантом древесины. Подход к номинальному армированию обеспечил множество пригодных к эксплуатации конструкций. В этом разделе обсуждается вопрос армирования и представлены рациональные подходы к проектированию бетонных и каменных фундаментов жилых домов.

  В большинстве случаев дизайн стен из бетона или бетонной кладки можно выбрать из предписывающих таблиц применимых норм для жилых зданий или Международных норм для одно- и двухквартирных домов. Иногда конкретный проект, применяемый с разумной инженерной оценкой, приводит к более эффективному и экономичному решению, чем то, которое предписано нормами. Проектировщик может решить спроектировать стену как армированную или как сплошную бетонную стену. В следующих разделах подробно описываются методы проектирования для обоих типов стен.

  Бетонные фундаментные стены

  Независимо от выбранного типа бетонной фундаментной стены проектировщику необходимо определить номинальные и учитываемые нагрузки, которые, в свою очередь, определяют тип стены (армированный или неармированный), который может быть подходящим для данного применения. . В домах с легким каркасом конструкция фундаментной стены обычно определяется более низкой комбинацией нагрузок. Осевая нагрузка увеличивает допустимый момент бетонных стен, когда они не имеют значительного эксцентриситета, как это имеет место в типичном жилом строительстве.

  Для дальнейшего упрощения расчетов проектировщик может консервативно предположить, что стена фундамента действует как простая пролетная балка с закрепленными концами, хотя такое допущение приведет к чрезмерному прогнозированию напряжений в стене. В любом случае, модель простого пролета требует, чтобы стена была надлежащим образом поддержана вверху за счет соединения с каркасом пола, а в основании за счет соединения с фундаментом или опорой на плиту цокольного этажа.

  После того, как нагрузки известны, проектировщик может выполнить проверку конструкции на различные напряжения, следуя ACI-318 и содержащимся в нем рекомендациям.

  Из практических соображений проектировщики жилых домов должны учитывать, что бетонные фундаментные стены обычно имеют толщину 6, 8 или 10 дюймов (номинальная). Типичная прочность бетона на сжатие, используемая в жилищном строительстве, составляет 2500 или 3000 фунтов на квадратный дюйм, хотя доступны и другие прочности. Типичный предел текучести арматуры при растяжении составляет 60 000 фунтов на квадратный дюйм (Класс 60) и в первую очередь зависит от предложения на рынке.

  Проектирование простой бетонной стены

  ACI-318 позволяет проектировать простые бетонные стены с некоторыми ограничениями и рекомендует использовать усадочные и изоляционные швы для предотвращения образования трещин; однако это нетипичная практика для стен жилых фундаментов, и температурное и усадочное растрескивание практически неизбежны.

  Считается, что это оказывает незначительное влияние на структурную целостность жилой стены. Однако растрескивание можно контролировать (свести к минимуму потенциальное расширение трещины) за счет разумного использования горизонтальной арматуры.

  ACI-318 ограничивает толщину гладкой бетонной стены минимум 7-1/2 дюйма; тем не менее, Международный кодекс для домов на одну-две семьи допускает номинальную толщину стен фундамента 6 дюймов, когда высота несбалансированного заполнения меньше установленного максимума. Требование минимальной толщины 7-1/2 дюйма, очевидно, нецелесообразно для короткой бетонной стены ствола, как в фундаменте подполья.

  Должна быть обеспечена достаточная прочность, которая должна быть подтверждена анализом в соответствии с расчетными уравнениями ACI-318 и рекомендациями в этом разделе. В зависимости от нагрузок на грунт анализ должен подтвердить обычную практику возведения фундамента в типичных условиях.

  Проектирование железобетона

  ACI-318 допускает два подхода к проектированию железобетона с некоторыми ограничениями по толщине стенок и минимальным количеством стальной арматуры; однако ACI-318 также позволяет отказаться от этих требований в случае, если структурный анализ демонстрирует достаточную прочность и устойчивость.

  Железобетонные стены следует проектировать с использованием метода расчета прочности. Следующие проверки на сдвиг и комбинированный изгиб и осевую нагрузку определяют, способна ли стена противостоять приложенным нагрузкам.

  Комбинированная допустимая нагрузка на изгиб и осевую нагрузку

  ACI-318 устанавливает требования к армированию бетонных стен. Стены фундамента обычно выдерживают как приложенную осевую нагрузку от вышележащей конструкции, так и приложенную боковую нагрузку грунта от обратной засыпки. Чтобы обеспечить достаточную прочность стены, проектировщик должен сначала определить эффекты гибкости (выпучивание по Эйлеру) в стене. ACI-318 предлагает метод аппроксимации для учета эффекта гибкости стены; однако коэффициент гибкости не должен превышать 100. Коэффициент гибкости определяется в следующем разделе как отношение между длиной без опоры и радиусом вращения. В жилищном строительстве метод аппроксимации, более известный как метод увеличения момента, обычно является адекватным, поскольку коэффициент гибкости стен фундамента обычно составляет менее 100.

  Минимальное армирование бетонной стены

  Фундаментные стены из простого бетона представляют собой пригодные для эксплуатации конструкции, если они правильно спроектированы. Однако, когда армирование используется для обеспечения дополнительной прочности в более тонких стенах или для работы в условиях более высоких нагрузок, испытания показали, что расстояние между горизонтальными и вертикальными армирующими элементами, ограниченное максимум 48 дюймами по центру, приводит к производительности, которая достаточно хорошо согласуется с проектными ожиданиями. (Роллер, 1996).

  ACI-318•22.6.6.5 требует наличия двух стержней № 5 вокруг всех проемов в стене. В качестве альтернативы, более подходящей для жилищного строительства, следует разместить как минимум по одному стержню с каждой стороны проема шириной от 2 до 4 футов, а также по два стержня с каждой стороны и один внизу проема шириной более 4 футов. Арматурный стержень должен быть такого же размера, как требуется по проекту армированной стены, или не менее № 4 для простых бетонных стен. Кроме того, требуется перемычка (бетонная балка) в верхней части проемов в стене.

  Прогиб бетонной стены

  ACI-318 специально не ограничивает прогиб стены. Поэтому прогиб обычно не анализируется при проектировании стены фундамента жилого дома. Несмотря на это, предел прогиба L/240 для нефакторизованных нагрузок на грунт не является необоснованным для стен ниже уровня земли.

  Перемычки для бетонных стен

  Проемы в бетонных стенах сооружаются с помощью перемычек из бетона, стали, сборного железобетона, литого камня или армированной каменной кладки. Деревянные перемычки также используются, когда они не поддерживают бетонную конструкцию выше и когда непрерывность в верхней части стены (например, связующая балка) не является критичной, как в прибрежных зонах с высокой сейсмической или ураганной опасностью, или поддерживается в достаточной степени деревянным подоконником. и другие конструкции выше.

  Часто предполагается, что бетонная перемычка действует как простой пролет с закрепленными на каждом конце концами. Однако это предположение подразумевает отсутствие верхней арматуры для передачи момента, возникающего на конце перемычки. При этом условии предполагается, что перемычка имеет трещины на концах, так что конечный момент равен нулю, а сдвиг должен передаваться от перемычки к стене через нижнюю арматуру.

  Если предполагается, что перемычка действует как балка с фиксированным концом, необходимо предусмотреть достаточную заделку верхней и нижней арматуры за каждую сторону проема, чтобы полностью сформировать конец перемычки, воспринимающий момент. Несмотря на сложность конструкции и конструкции, балка с фиксированным концом снижает максимальный изгибающий момент на перемычке и позволяет увеличить пролеты. Бетонная перемычка, залитая в бетонную стену, действует где-то между настоящей простой балкой пролета и балкой с фиксированным концом. Таким образом, проектировщик может спроектировать нижний стержень для простого состояния пролета и армирование верхнего стержня для состояния с фиксированным концом (консервативное).
