Строительство любого дома начинается с закладывания фундамента, задача которого, в первую очередь — обеспечить прочность и долговечность всей конструкции. Та его часть, которая возвышается над землей, называется цоколь и требует особого внимания к подбору облицовки, поскольку она должна не только гармонично дополнять внешний облик вашего жилища, но и защищать фундамент от всех возможных видов негативного воздействия.

Чем закрыть фундамент дома снаружи дешево и красиво: материалы, фото, цены

Указывать конкретную стоимость каждого решения нет смысла, так как цены на материалы, а также услуги специалистов в разных регионах отличаются. Но можно рассмотреть бюджетные решения, которые позволяют решить вопрос с минимально возможными затратами:

1. Цокольный сайдинг сделан из ПВХ и не боится влаги и перепадов температуры. Подходит как для ленточного, так и для свайного фундамента, так как его можно крепить на деревянный либо металлический каркас. Самое главное преимущество: работу несложно сделать своими руками, что позволяет сэкономить деньги.
2. Плоский шифер — еще один дешевый материал, который хорошо подойдет для цоколя, с его помощью можно быстро выровнять поверхность и создать основания для любого типа отделки. Этот вариант считается не самым безопасным, но при использовании на улице он вряд ли нанесет вред здоровью жильцов.
3. Профнастил можно использовать для обшивки фундамента. Материал прочен и прост в использовании, но внешний вид строения при этом будет на самым привлекательным. Поэтому данное решение чаще всего используют для дачных домиков, хозяйственных построек и других сооружений, где эстетическая составляющая не очень важна.
4. Окрашивание. Можно просто покрасить цоколь, если поверхность более-менее ровная. Незначительные неровности и повреждения можно оштукатурить или зашпаклевать. Для работы стоит подбирать качественную краску, создающую на поверхности влагонепроницаемый слой.
5. Оштукатуривание. Если в доме ленточный фундамент или основание из блоков, можно отделать его штукатурным составом, чтобы защитить от неблагоприятных воздействий и придать привлекательный вид. Лучше всего использовать составы с пигментом, которые не нужно окрашивать, тогда работу можно провести в один заход.

Кстати!

Цоколь стоит отделывать как можно раньше, чтобы конструкция не пропитывалась влагой и не портилась. В случае со свайным основанием это не так принципиально, но в этом случае внешний вид дома без отделки будет не очень привлекательным.

Необходимость в отделке

Поскольку цоколь частного дома расположен над землей, по нормам его высота должна составлять не менее 20 см. Он постоянно находится на виду, подвержен разного рода воздействиям, поэтому его облицовка играет важную роль, позволяет решить целый ряд задач, а именно:

• Если оставить поверхность выступающего фундамента без обшивки, то под воздействием грязи, атмосферных осадков, агрессивных химических и органических веществ он будет медленно разрушаться.
• Правильный выбор материалов, соответствующих общему стилю строения, позволит преобразить постройку, придать ей наилучший вид, превратить в шедевр дизайнерского искусства.
• Отделка защищает фундамент сооружения от поражения плесенью, грибком, препятствует доступу насекомых, грызунов.
• Плитка, камень, штукатурка хорошо сохраняют тепло, позволяют утеплить здание, а также защищают несущую конструкцию от морозов, предотвращая эрозию.

Штукатурка

Подходит для поверхностей из бетона, конструкций из блоков и других готовых элементов. Работа может быть выполнена самостоятельно, но если нужно создать определенную структуру, лучше заранее попрактиковаться. Если вы не знаете, чем закрыть ленточный фундамент дома снаружи дешево и красиво, то это решение будет оптимальным, так как имеет много плюсов:

1. Доступность. Цена штукатурных составов небольшая, их можно купить в любом строительном магазине.
2. Простота нанесения. Для работы потребуется емкость для приготовления смеси, кельма и небольшое правило для выравнивания поверхности. Все особенности процесса указаны на упаковке.
3. Короткие сроки проведения работ. С отделкой фундамента в доме среднего размера можно справиться за день.
4. Возможность окрашивания поверхности в подходящий цвет.

Есть и недостатки, которые стоит учесть:

1. Нужно приобретать специальную штукатурку, обычная фасадная начнет трескаться через пару лет.
2. Поверхность должна быть сухой и чистой, поэтому в сырые периоды проводить работу нельзя.
3. Если фундамент имеет значительные неровности, расход штукатурки сильно возрастает.

При необходимости можно вначале закрепить теплоизоляционный материал, лучше всего подойдет экструдированный пенополистирол. А поверх листов обязательно укладывается армирующая сетка.

Цемент или клей?

Традиционно укладку натурального камня делают с помощью раствора из песка и цемента. Альтернатива – цементная клеевая смесь. Специальные термически и морозоустойчивые составы, высокоэластичные, с адгезией (сцепляющими характеристиками) от 1 МПа. Информация по параметрам смесей указывается на упаковке. Использование клея гарантирует высокопрочное соединение элементов мозаики с поверхностью. При выборе обращают внимание на способность впитывать воду. Выделяют три категории камня:

1. Влагоустойчивые или слабопористые. Темный гранит, кварцит, сланец. Благодаря малому количеству открытых пор, при облицовке могут быть использованы и клеевые и цементные растворы.
2. Среднепористые: песчаник, гранит светлых оттенков, черный мрамор. Это породы с умеренным впитыванием влаги. Для облицовки с их использованием применяют бесцветные или с очень светлым оттенком, составы. Выполняются нормативы с ограничением количества воды.
3. Пористые, не переносящие воду, камни относятся к третьему типу. Это белый мрамор, белый тонкий гранит, известняки, травертины. При их укладке используются только светлые сухие смеси. Цемент будет оставлять грязь в порах, избавится от которой практически невозможно.

Высокопористые породы требуют дополнительной обработки от проникновения влаги, желтизны и загрязнения. Их вручную грунтуют с задней стороны плит камня.

Бетон

Так называемый декоративный бетон представляет собой облицовочные элементы в форме кирпичиков, плиток или природного камня. Они крепятся на цоколе клеевым составом и не только преображают его, но и служат дополнительной защитой от неблагоприятных воздействий. Главные плюсы таковы:

1. Невысокая цена. Изделия из легкого бетона стоят на порядок дешевле других облицовочных материалов.
2. Простота использования. Можно самостоятельно проводить работу, тут не нужна особая квалификация.
3. Возможность окрашивания в любой цвет, хотя элементы могут быть с добавлением пигмента.

Что касается минусов, можно выделить следующие:

1. Бетон впитывает влагу, что нежелательно, поэтому поверхность стоит ежегодно обрабатывать специальным защитным средством.
2. Размер изделий небольшой, поэтому облицовка может занять немало времени.

Важно!

При использовании декоративного бетона важно, чтобы основание было сухим. Для улучшения адгезии обязательно обработайте его специальным грунтом.

Гидроизоляция

От качества гидроизоляции цоколя зависит срок эксплуатации дома. На подножие оказывают влияние множественные негативные факторы – таяние снега, грунтовые воды. Чтобы постройка не начала преждевременно разрушаться, ее следует надежно защитить. Наибольшего внимания требует внешняя сторона цокольного этажа. Защищать конструкцию следует сразу в двух плоскостях:

• Вертикально. Наносят влагоотталкивающие смеси и материалы;
• Горизонтально. Укладывают рулонные прослойки между внешней частью цоколя и фундаментом.

В зависимости от типа почвы, глубины грунтовых вод, особенностей климата и прочих факторов выбирают подходящий вариант вертикальной гидроизоляции. Это может быть специальный защитный лак, битумная мастика, жидкие полимеры, синтетические смолы. Также наружный фасад можно оклеить рубероидом. Выбирая способ гидроизоляции следует учитывать тип материала, из которого построен цоколь, особенности отделки. Существует несколько вариантов защитной облицовки:

• Проникающая. После нанесения цементно-кварцевая смесь медленно продвигается по микротрещинам вглубь бетона, плотно закупоривая их. Материал становится химически инертен, его прочность увеличивается на 30%;
• Рулонная. Наносят на любые цокольные конструкции. Для надежности использует 2-3 полимерных, битумных, синтетических слоя. Рулоны наклеиваются внахлест, обеспечивая очень высокую защиту от влаги. Стыки смазывают водоотталкивающими смесями;
• Обмазочная. Наносят несколько слоев жидкой мастики на подготовленную поверхность. Битумные, цементно-полимерные смеси не отличаются долговечностью, требуют защиты от внешнего физического воздействия. Через 5 лет требуют замены;
• Экранная. Цоколь отделывают специальными глиняными панелями внахлест, крепят на дюбель гвозди;
• Защита кирпича. О гидроизоляции следует подумать на этапе закупки материала. Кирпич должен быть обработан защитными пропитками. На зачищенную поверхность такого цоколя наносят обмазочную пропитку, покрывают рулонной изоляцией.

Сайдинг

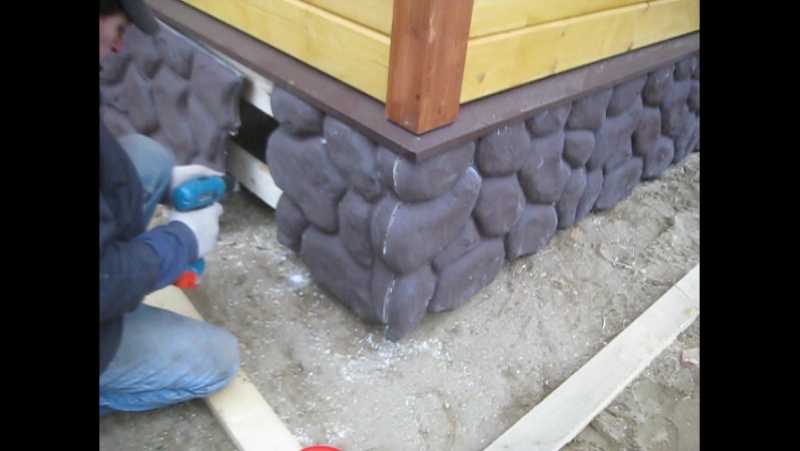

Обшивка цоколя дома снаружи специальным сайдингом — простое решение, которое позволяет сделать фундамент привлекательнее за короткий срок. Панели могут имитировать камень или кирпич и подбираются под стилистику фасада. Главные достоинства таковы:

1. Работать с сайдингом проще всего. Панели легкие, их удобно крепить и стыковать, есть уголки и другие доборные элементы.
2. Для монтажа сооружается деревянный или металлический каркас. Под него можно положить тепло или гидроизоляционный материал.
3. Подходит как для ленточного, так и для свайного фундамента, так как крепится на каркас, а не к сплошной поверхности.

Пластиковые панели для цоколя имеют и определенные минусы:

1. При креплении важно не затягивать саморезы до конца, оставляя зазор на температурные расширения. Если упустить это из виду, материал может потрескаться.
2. При отрицательных температурах панели становятся хрупкими и могут быть повреждены даже легким ударом.

Сайдинг не пропускает влагу, но если она будет попадать за него, то и выпускать ее он не будет. Поэтому важно закрепить надежный отлив сверху, чтобы отводить воду.

Правила проведения работ

Существуют общие рекомендации, которым необходимо следовать при выполнении отделочных мероприятий:

1. Боковые поверхности обязательно должны быть вертикальными.
2. Если цоколь выступающий, то на его верхнем срезе должен быть уклон. Это сделает возможной установку отлива, по которому жидкость будет стекать вниз, не затрагивая боковые поверхности.
3. Важная часть – это предварительная подготовка. Прежде чем отделывать поверхность, нужно ее очистить, ошкурить и обработать антисептиком. Если она сильно неровная, потребуется нанесение слоя грунтовки.

Соблюдение этих простых правил – гарантия того, что фундамент конструкции будет максимально прочным и долговечным.

Профлист

Изготавливается из оцинкованной стали с полимерным или лакокрасочным покрытием. Цоколь из профнастила служит долго, но при этом выглядит просто и незатейливо. У него есть много плюсов:

1. Можно выбрать не однотонный вариант, а профлист, имитирующий камень, древесину или другой материал, это выглядит намного лучше.
2. Крепить листы несложно своими руками, процесс очень напоминает монтаж сайдинга, тут также используется обрешетка.
3. Вес отделки небольшой, при необходимости ее легко демонтировать.

Что касается недостатков профнастила, самые значимые из них следующие:

1. Низкие звуко- и теплоизоляционные характеристики. Желательно использовать минвату или пенополистирол под металлом.
2. При повреждении защитного слоя сталь начинает ржаветь.

Важно!

Резать профлист лучше электролобзиком. Если делать это болгаркой, металл перегревается и начинает ржаветь на торцах.

Общие сведения

Цоколь дома – это, по сути, наземная часть фундамента, на которую укладывается перекрытие. Как правило, высота цоколя составляет около полуметра.

Основное назначение этого конструкционного элемента дома заключается в защите стен от влаги.Дело в том, что уровень их влажности возле почвы всегда выше,что связано с выпадением осадков, а также проникновением грунта из почвы.

Облицовка цоколя деревянного дома выполняет несколько важных функций:

• Защищает от негативных атмосферных воздействий, что увеличивает его долговечность.
• Служит украшением дома.
• Позволяет скрыть утеплитель при наружном утеплении дома.

В настоящее время существуют разные материалы для отделки цоколя деревянного дома. Ниже рассмотрим наиболее популярные из них.

Деревянный дом на столбчатом фундаменте

Искусственный камень

Отличное решение для фундамента, которое не боится перепадов температуры и влажности. Вариантов очень много, поэтому подобрать подходящий не составит труда под любой фасад. Достоинства таковы:

1. Большой срок службы, составляющий десятки лет. По своей прочности искусственный камень почти не уступает натуральному.
2. Привлекательный внешний вид, такой цоколь смотрится респектабельно.
3. Возможность самостоятельной укладки. Камень клеится так же, как керамическая плитка, все достаточно просто.

Из недостатков стоит выделить следующие:

1. Высокая цена материала, он на порядок дороже всего, что было рассмотрено ранее.
2. Требовательность к основанию: оно должно быть ровным.

В целом этот вариант подойдет тем, кому важна надежность. Достаточно один раз провести работу — и об отделке фундамента можно забыть как минимум на 10 лет.

Габионы

Этот элемент нечасто используется для фундаментов, но при этом смотрится оригинально и обходится не очень дорого. Конструкция представляет собой каркас из сетки, внутрь которого насыпается щебень или галька. Основные плюсы таковы:

1. Можно оформить как ленточный, так и свайный фундамент. Во втором случае каркас из сетки должен быть более прочным.
2. Камни просто насыпаются и слегка трамбуются. Основное время уходит на установку каркаса.
3. Внешний вид получается оригинальным, такое встречается редко.

Недостатки у габионов тоже есть:

1. Имеют достаточно большую толщину и могут сильно выпирать относительно фасада.
2. Пропускают воду и холод, изнутри желательно проложить гидро- и теплоизоляционный материалы.

Кстати!

Так можно оформить и фундамент забора или любой другой конструкции.

Керамогранит

Прочный отделочный материал, который подходит для фундаментов и обеспечивает их надежную защиту. Бывает разных цветов, размер элементов также может различаться. Преимущества следующие:

1. Облицовка выглядит респектабельно и хорошо подходит под большинство фасадов.
2. Укладка не вызывает особых затруднений и не отличается от облицовки поверхностей керамической плиткой.
3. Срок службы продолжительный, при правильной укладке он составляет десятки лет.

Что касается недостатков, они таковы:

1. Высокая цена изделий, они на порядок дороже большинства видов отделки для цоколя.
2. Очень важно уложить элементы идеально ровно, иначе внешний вид будет не самым лучшим.

Керамогранит подходит не только для фундамента, но и для опалубки, так как не боится воды. Главное — подготовить основание и укладывать элементы под небольшим уклоном.

Виды цоколя

Выделяется несколько основных вариаций устройства цоколя. Он может быть западающим, выступающим, а также возведенным вровень со стеной. Эти особенности конструкции также влияют на выбор отделочного материала и технологии его нанесения.

1. Выступающий. В этом случае цоколь выходит за пределы конструкции на несколько сантиметров. Такой вариант подойдет в том случае, если стена имеет небольшую толщину. Необходимое условие – наличие защитных водоотливов.
2. Возведенный на одном уровне со стеной. Нужно учитывать, что этот способ обустройства повышает вероятность скопления внутри постройки конденсата.
3. Западающий. Тут диаметр контура дома больше, чем контура основания. Данное решение привлекает экономичностью. Дополнительное преимущество – отсутствие необходимости монтировать водоотводы.

Независимо от выбранного варианта важно позаботиться о дополнительных мерах защиты. Внешняя обработка с влагостойкими свойствами защитит от разрушения как фундамент, так и постройку в целом.

Клинкерная плитка

Отличное решение для стен и основания, так как клинкер отличается долговечностью. Кроме того, такая отделка смотрится привлекательно и одинаково хорошо сочетается с разными фасадами. Главные достоинства следующие:

1. Огромный выбор вариантов, отличающихся по цвету и фактуре. Можно найти практически любой оттенок.
2. Большой срок службы. Ресурс составляет как минимум 20 лет.
3. Нетребовательность в уходе, поверхность не нуждается в нанесении защитных составов, хотя влагозащитные средства и не помешают.

Есть у клинкерной плитки и некоторые недостатки:

1. Высокая стоимость. Это одно из самых дорогих решений.
2. Сложность укладки. Небольшой размер плитки усложняет процесс.

Важно!

Для того чтобы работа прошла быстро, нужно как можно лучше выровнять основание.

Покраска

Окрашивание подходит только для уже оштукатуренных поверхностей или фундаментов из блоков, которые не требуют отделки. Несложное решение, у которого немало достоинств:

1. Занимает минимум времени. Работа проводится валиком, для стыков и других сложных место используется кисть.
2. Выбор красок просто огромен, в магазине могут подобрать любой оттенок, который необходим.
3. Можно освежать цвет или менять его хоть каждый год.

У окрашивания есть и некоторые недостатки:

1. Оно не скрывает огрехов поверхности, если фундамент неровный, это будет видно.
2. Нужно готовить основание — очищать от загрязнений и наносить грунтовку, иначе краска может отслаиваться.

Лучше всего использовать специальные краски с влагоотталкивающими свойствами. Но при этом они должны быть паропроницаемыми.

Шифер

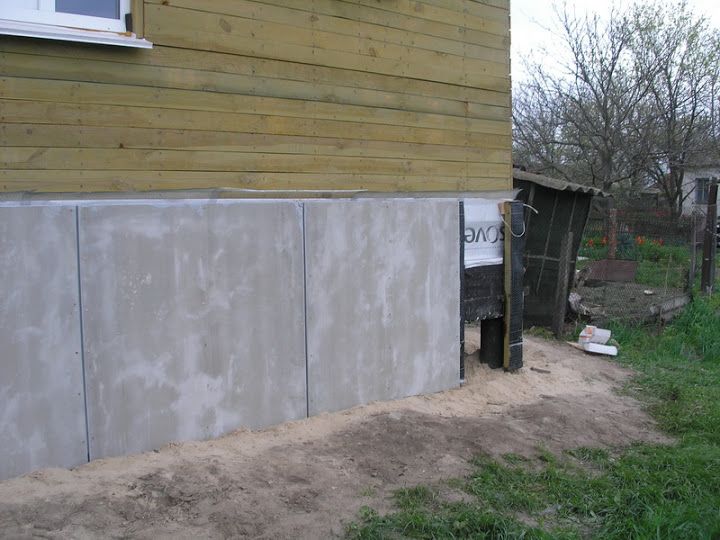

Используется плоский вариант, который позволяет быстро создать ровную поверхность. Шифер хорош тем, что прост в использовании и доступен, его можно купить практически везде. Преимущества этого решения таковы:

1. Небольшая цена: шифер — один из самых недорогих материалов на сегодня.
2. Подходит как для ленточных, так и для свайных фундаментов.
3. Поверхность можно покрасить или покрыть штукатуркой.

Недостатки также есть:

1. При резке образуется очень много вредной пыли.
2. Для окрашивания нужно использовать специальную кровельную краску, которая стоит дорого.

Важно!

Шифер можно приклеивать на любой подходящий состав или крепить к каркасу саморезами, предварительно просверлив отверстия.

Красивые варианты с фото

Стоит разобрать еще несколько решений, не вошедших в обзор, но нередко используемых при отделке фундаментов в частных домах:

1. Термопанели. Вариант, сочетающий привлекательную наружную отделку и утеплитель. Позволяет не только преобразить цоколь, но и одновременно теплоизолировать его.
2. Облицовочный кирпич подойдет при оформлении основания в свайном фундаменте. Это позволяет не только сделать основание привлекательным, но и создает прочную конструкцию, которая прослужит десятки лет.
3. Натуральный камень. Дорогая, но долговечная отделка, которая не потеряет привлекательности и через 20 лет. Можно подобрать разные варианты камня, от этого зависит внешний вид конструкции.

4. Байрамикс. Мраморная крошка, которая наносится тонким слоем на поверхность и создает прочный влагонепроницаемый барьер за счет клеевого состава на акриловой основе. Отлично выглядит, но требует тщательной подготовки основания.
5. Террасная доска. Композитный материал на основе древесного сырья, который не боится воды и служит долгие годы. Крепить несложно, внешний вид привлекательный и отлично подходит для строений в современном стиле.

Отделка цоколя необходима не только для улучшения внешнего вида, но и для защиты основания от неблагоприятных воздействий. Подбирать материал стоит исходя из бюджета и особенностей строения, при необходимости поверхность теплоизолируется.

Особенности

Выступающая часть фундамента, соприкасающаяся с фасадом здания, постоянно подвергается разного рода воздействиям:

• Химическим. На поверхность попадают атмосферные осадки, грязь, реагенты;
• Биологическим. Частично фундамент находится в грунте, взаимодействует с организмами, живущими в почве;
• Физическим. Ежесуточные, сезонные изменения температуры, влажность воздуха;
• Механическим. Обдувание ветрами, которые несут разные песчинки.

Ввиду этих обстоятельств, повышенной нагрузки, испытываемой данной частью здания, ее необходимо защитить. К выбору материалов для облицовки, как и к проведению самих работ, следует подойти основательно, учесть следующие требования, которым должно отвечать сырье для отделки:

• Влагостойкость. Материал обязан надежно защищать стену от дождя, снега, конденсата, чтобы влага не смогла попасть на поверхность цоколя, не проникала сквозь отделку. В противном случае это может привести к разрушению не только подножия здания, но и его фасада. Во влажной среде часто появляется грибок и плесень, которые вызывают неприятный запах.
• Устойчивость к механическим повреждениям. Камень или плитка должна обладать высоким уровнем прочности, вместе с переходящей частью они удерживают всю нагрузку, создаваемую стенами сооружения, равномерно распределяют ее по основанию.
• Теплопроводность. Позволяет сохранить тепло в доме, служит в качестве дополнительного утеплителя.
• Невосприимчивость к изменениям температуры. Из-за свойств материала уменьшаться и расширяться в результате колебания температуры, на поверхности облицовки могут появиться трещины, которые приведут к снижению устойчивости к влаге, морозостойкости, а в дальнейшем к разрушению сырья.

ЖБ сваи установлены, что делать дальше?

Фундамент здания предназначен для выполнения важной и ответственной функции — создания опорной системы, удерживающей стены и остальные конструкции дома.

Для этого от фундамента требуется прочность и жесткость. Но ситуация меняется, когда строительство производится на обводненных или слабонесущих грунтах.

Тогда приходится менять конструкцию основания и привязывать его к жестким и плотным слоям грунта, залегающим на значительной глубине от поверхности.

Так возникают свайные основания, позволяющие строить дома независимо от состояния и степени прочности грунта.

Для продления срока службы фундамента проводятся гидроизоляционные мероприятия, устраивается дренаж, проводится усиленное армирование.

Итак, свайный фундамент на Ж/Б сваях установлен. Что делать дальше, чтобы не допустить проведение ремонтных работ, вызванных снижением несущей способности конструкции, которые является дорогостоящим мероприятием.

​

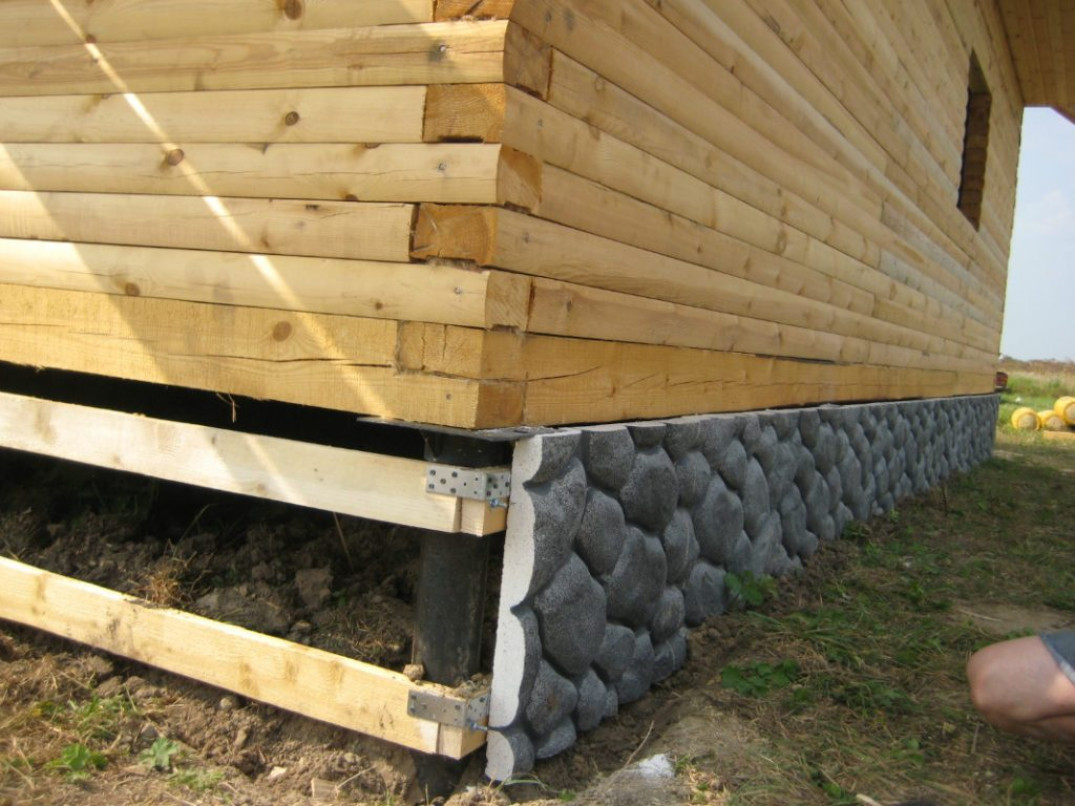

Закрываем свайный фундамент снаружи дома



Причинами, побуждающими закрывать наружную часть свайного фундамента, являются:

• Декоративные соображения.
• Гидроизоляция, защита подпола от ветра и осадков.
• Теплоизоляция свайного поля.



При всей своей прочности и устойчивости, свайный фундамент внешне выглядит как набор тонких и ненадежных опор. Возникает ощущение, что дом установлен на хлипких жердочках и вот-вот рухнет. Ошибочное впечатление, но оно — результат оценки подсознания, которое действует самостоятельно и не поддается волевой коррекции.

Установка самого простенького декоративного цоколя сразу изменяет восприятие, и дом сразу выглядит прочным и надежным жилищем.

Существуют и более рациональные причины заделки цоколя. Это защита подпола от проникновения воды, от наметания снега в зимнее время, от промерзания грунта. Свайное поле не переносит чрезмерного обводнения, а доступ осадков в места установки опор способен значительно изменить степень насыщения грунта водой.

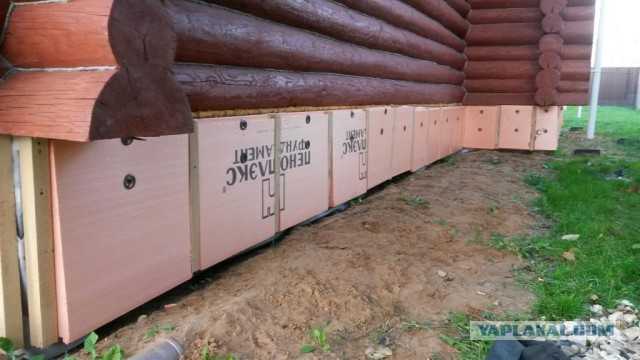

Кроме того, создание цоколя позволяет образовать под домом подушку теплого воздуха, который снижает опасность морозного пучения и улучшает режим работы свай.



ВАЖНО!

Специфика большинства свайных оснований не позволяет жестко соединять ростверк и отмостку.

Выбирая способ создания забирки (так в обиходе называют фальшивый цоколь), следует прежде всего учесть тип основания и его эксплуатационные качества.



​



Какие материалы используются при его отделке?



Выбор типа отделки для цоколя напрямую зависит от материала, из которого он изготовлен. Кроме того, важным критерием является назначение отделочного слоя, порученные ему функции.

Иногда используются сугубо декоративные материалы, не обладающие собственными несущими возможностями. В других случаях владельцы предпочитают совместить постройку и отделку цоколя в единую процедуру.



Вариантов можно назвать довольно много, поэтому следует рассмотреть их по отдельности:



​

Кирпич



Кирпичный цоколь является самым прочным вариантом, позволяющим установить теплоизолятор и обеспечить качественную отсечку от проникновения воды.

Если использовать лицевой (отделочный) кирпич, то никакого дополнительного оформления не потребуется.

Недостатки!

Недостатком кирпичной кладки является большой вес, необходимость в наличии ровной площадки и сложность выполнения работ в условиях благоустроенного участка.

​

Цокольный сайдинг



Установка цокольного сайдинга позволяет создать весьма привлекательный в декоративном отношении цоколь, реалистично имитирующий каменную или кирпичную кладку.

Для создания утепленного цоколя можно использовать влагонепроницаемые виды теплоизоляторов (пенопласт, пеноплекс, пеностекло и т.п.), или приобрести утепленные панели и установить их, сократив тем самым время монтажа.

Цокольный сайдинг нуждается в создании обрешетки. Как вариант, можно производить монтаж на сплошную полосу листового материала (ОСБ, ДСП, фанера и т.п.). При установке панелей необходимо учитывать склонность к температурным расширениям и не закручивать шурупы до упора.

​

Шифер



Для создания фальшцоколя используют плоский шифер, имеющий вид сплошных ровных асбоцементных щитов.

Он обладает достаточной прочностью, жесткостью, устойчив к внешним воздействиям — контакту с осадками, влагой, ветру и прочими внешними факторами.

Вариантом этого материала являются фиброцементные панели или сайдинг. Они имеют другую форму — изготавливаются в виде длинных узких ламелей и монтируются по типу горизонтального сайдинга.

Отличается высокой прочностью, устойчивостью к внешним воздействиям.

Недостаток — высокая стоимость, делающая использование фиброцементных панелей для изготовления фальшцоколя нецелесообразным и слишком затратным решением.

​

Декоративные панели



Декоративные панели позволяют образовать вентилируемый фасад, что способствует сохранению рабочих качеств материала, из которого изготовлена несущая часть цоколя.

При этом, если необходимо только облагородить поверхность цоколя, то выбор декоративных панелей будет вполне оправдан, поскольку они имеют привлекательный внешний вид, просты в монтаже, обладают высокой ремонтопригодностью и допускают замену любого элемента при необходимости.

Отделка цоколя декоративными панелями способна решить только вопрос внешности, но не обеспечит теплоизоляции или влагоустойчивости подпола дома.

​

Искусственный камень



Искусственный камень имеет привлекательный внешний вид и позволяет оформить цоколь в классическом стиле старинного крестьянского дома.

Внешне искусственный камень представляет собой род плитки с рельефной поверхностью, имитирующей кладку из того или иного вида натурального материала.

Для укладки искусственного камня требуется прочное и жесткое основание. Годится кирпичная кладка, полоса влагостойкого гипсокартона на прочной обрешетке или иные варианты.

​

Профнастил



Оформление цоколя профнастилом — бюджетное, простое и вполне действенное решение проблемы.

Если поверхность будет состоять из набора полос с вертикальным расположением волн, то появится возможность равномерной компенсации тепловых расширений материала.

Достоинствами материала являются прочность, простота и высокая скорость монтажа, высокая ремонтопригодность, широкий выбор цвета или формы волны.

Недостатком профнастила является склонность металла к коррозии, отсутствие эластичности (при получении механических ударов остаются вмятины).

​

Плитка



Плитка — прочный и влагоустойчивый отделочный материал, прекрасно защищающий поверхность от всех внешних воздействий. Важно обеспечить отсечку от контактов подложки с влагой, создав качественную отмостку. Нижняя часть должна иметь бортик, преграждающий влаге путь в область подпола.

Внешний вид цоколя является одним из важнейших требований пользователей, которые рассматривают этот элемент как чисто декоративный, забывая о его практическом значении. Рекомендуется не меньшее внимание уделять и эксплуатационным возможностям этого элемента,чтобы получить от него максимум пользы.



Какой метод наиболее оптимален для того, чтобы закрыть свайный фундамент снаружи?



Назвать какой-либо метод в качестве наиболее предпочтительного можно только отталкиваясь от конкретных заданных условий. Абсолютного лидера среди отделочных материалов не существует.

Если рассматривать их по отдельным признакам, то можно отметить следующие приоритеты:

• По прочности и надежности — кирпич.
• По количеству вариантов выбора цвета и типа поверхности — отделочная плитка.
• По простоте и эффективности покрытия — цокольный сайдинг.
• По стилю и солидности отделки — искусственный камень и т.д.

В любом случае выбор будет обусловлен возможностями и целесообразностью.

ВАЖНО!

Нет смысла вкладывать деньги и труд в дорогостоящее и трудоемкое оформление цоколя, который практически не виден из-за других построек или садовых насаждений. В то же время, для парадных стен можно и потратиться, чтобы получить высокий внешний эффект.



Заключение



Создание фальшивого цоколя (забирки) неразрывно связано с необходимостью декоративного оформления внешнего вида этого элемента.

Для отделки возможно использование всех распространенных материалов, выбор которых является прерогативой владельца дачного дома. Единственным ограничивающим соображением становится целесообразность затрат, соответствие вложений и результатов.

Обычно пользователи стремятся выбрать некую «золотую середину», ограничивая трудовложения и расходы до возможного минимума, но получая при этом максимальный результат.

​

Фото наших работ



Фундамент для бани из бруса, Тюмень

Фундамент под ключ

Сваи забивные железобетонные сечением 200

Железобетонные сваи

Фундамент для дома 10 на 10

Забивные сваи диаметром 200 мм

Работы по устройству свайных фундаментов

​

Установка свай под фундамент

Глава 6. Обсадные трубы и вкладыши

Из просверленных валов: процедуры строительства и методы проектирования LRFD, по FHWA

Обсадные трубы и вкладыши играют важную роль в конструкции пробуренных валов, и их выбору и использованию необходимо уделять особое внимание. За исключением поверхностной обсадной трубы или направляющих, обсадные трубы и вкладыши, описанные в этой главе, используются для поддержки проходки бурового ствола и/или могут служить конструктивным элементом готового бурового ствола. Обсадные трубы и хвостовики используются в сочетании с вращательным бурением или другими методами, описанными в главах 4 и 5, для строительства буровых стволов.

Корпуса представляют собой относительно прочные трубы, обычно изготовленные из стали и соединенные, при необходимости, сваркой или, в некоторых случаях, болтами. Обсадные трубы также могут иметь специальные соединения, которые позволяют передавать крутящий момент и осевую нагрузку на наконечник, например те, которые используются в обсадных машинах полной глубины.

Вкладыши, с другой стороны, легкие и становятся неотъемлемой частью фундамента. Вкладыши часто изготавливаются из гофрированной металлической трубы (CMP), но также могут быть изготовлены из пластика или прессованного волокна (например, SonotubeTM). Хотя их используют гораздо реже, чем гильзы, вкладыши могут стать важными в некоторых ситуациях.

6. 1 ВРЕМЕННАЯ ОБШИВКА

Временная обсадная труба используется для стабилизации выемки бурового вала и затем снимается после или во время укладки жидкого бетона. Подрядчики любят подчеркивать тот факт, что обсадная труба, которая временно используется при бурении, по сути является инструментом, поэтому ее иногда называют «временной обсадной трубой». Эта временная обсадная труба используется для удержания стенок скважины только на время, достаточное для заливки жидкого бетона. Временный кожух остается на месте до тех пор, пока бетон не будет уложен до уровня, достаточного для того, чтобы выдерживать давление грунта и грунтовых вод. Обшивка снимается после заливки бетона. Дополнительный бетон укладывается по мере вытягивания обсадной колонны для поддержания баланса давления. После этого давление жидкости в бетоне полагается на обеспечение устойчивости ствола скважины. Использование временной оболочки кратко описано в главе 4.

По согласованию с инженером временная обсадная труба, используемая исключительно для поддержки проходки бурового ствола, может быть оставлена ​​на месте. В таких случаях инженер должен оценить влияние обсадной трубы на осевое и боковое сопротивление готового пробуренного ствола.

Временная опалубка должна быть тщательно очищена после каждого использования, чтобы иметь низкое сопротивление сдвигу при движении жидкого бетона. Корпус с шероховатой внутренней поверхностью увеличит сопротивление сдвигу между корпусом и столбом жидкого бетона, размещенным внутри корпуса. Когда обсадная колонна поднимается, сопротивление бетонной колонны может привести к подъему бетона, в результате чего в бетоне образуется шейка или пустота. На корпусе не должно быть грязи, смазочных материалов и других вредных материалов.

6.1.1 Типы и размеры

Большинство буровых подрядчиков имеют большой запас временных обсадных труб различных диаметров и длин на своих строительных площадках. Типичный вид хранимой временной обсадной колонны показан на рис. 6-1. Корпус из штабеля может быть сварен или разрезан в соответствии с требованиями конкретного проекта.

Временная обсадная труба иногда должна быть помещена в непроницаемую породу, такую ​​как скала, если выемка грунта должна продвигаться ниже обсадной трубы в сухую погоду. В таких обстоятельствах обычно необходимо использовать обсадную трубу в качестве инструмента, при этом скручивающие или движущие силы прикладывают к обсадной трубе. Конец кожуха может быть оснащен режущими зубьями или дополнительным утолщением для облегчения монтажа.

ADSC: Международная ассоциация фундаментного бурения приняла внешний диаметр обсадной трубы в качестве стандарта и использует традиционные единицы измерения [например, 36 дюймов Н.Д.], потому что использовалась труба с Н.Д. размеры доступны по гораздо более низкой цене, чем специально прокатанная труба с указанным внутренним диаметром. (АДСК, 1995). Можно заказать специально заказанную трубу определенного размера, но по более высокой цене и с дополнительным требованием времени на изготовление. Обычно О.Д. Размеры доступны с шагом 6 дюймов: 18 дюймов, 24 дюйма, 30 дюймов и так далее до 120 дюймов. Большие размеры, как показано на рис. 6-2, обычно требуют специального заказа и изготовления.

Если размер временной обсадной трубы не указан, большинство подрядчиков обычно используют обсадную трубу с наружным диаметром. это на 6 дюймов больше, чем указанный диаметр просверленного вала под обсадной трубой, чтобы обеспечить проход бурового инструмента соответствующего диаметра во время окончательной проходки скважины. Обычно используется буровой инструмент с диаметром, равным указанному диаметру вала под обсадной трубой. Если есть поле с валунами или если подрядчик решит использовать телескопическую обсадную трубу, первая установленная обсадная труба может иметь наружный диаметр. это более чем на 6 дюймов больше указанного диаметра вала.

Подрядчик обычно несет ответственность за выбор обсадной трубы с достаточной прочностью, чтобы противостоять давлению, оказываемому грунтом или горной породой, а также внутренними и внешними жидкостями. Большинство стальных корпусов имеют толщину стенок не менее 0,325 дюйма, а наружный диаметр корпусов превышает 48 дюймов. обычно имеют большую толщину стенок. Установка с вибрационными или ударными молотами может потребовать большей толщины стенки, чем при установке обсадной трубы в скважину увеличенного размера. Большинство подрядчиков полагаются на свой опыт в выборе толщины стенки обсадной трубы. Однако, если рабочие должны войти в выемку, временная или постоянная обсадная труба должна быть спроектирована так, чтобы иметь соответствующий коэффициент безопасности от обрушения.

Вычисление допустимого бокового давления, которое может выдержать данная обсадная колонна, является сложной задачей, и методы таких вычислений выходят за рамки данной публикации. Проблема, как правило, заключается в обеспечении того, чтобы коробление корпуса не происходило из-за внешнего давления грунта и воды. Факторы, которые следует учитывать: диаметр, толщина стенки, овальность, коррозия, мелкие дефекты, комбинированные напряжения, микросейсмические явления, нестабильность грунта на склонах и другие источники неравномерного бокового давления, а также боковое давление, возрастающее с глубиной.

Полужесткие вкладыши можно использовать для вкладышей или временных корпусов, которые можно оставить на месте. Они могут состоять из гофрированного листового металла, простого листового металла или прессованного волокна. Также можно использовать пластиковые трубки или трубки из другого материала. Эти вкладыши чаще всего используются для поверхностной обсадной колонны, где желательно сдерживать неустойчивый поверхностный грунт, который может обрушиться на жидкий бетон, создавая структурные дефекты. Например, для этой цели часто используется гофрированный лист, когда высота отсечки бетона ниже рабочей отметки. Иногда для этой цели также эффективно используются жесткие вкладыши, такие как секции сборных железобетонных труб.

Вращатели и/или осцилляторы с сегментным корпусом (рис. 6-3) все чаще используются для продвижения глубоко пробуренных стволов большого диаметра. Проходка обсадной колонны продвигается вперед перед выемкой грунта, что обеспечивает поддержку выемки и устраняет необходимость в навозной жиже для устойчивости боковых стенок. Навозная жижа или вода все еще могут быть необходимы для предотвращения пучения основания. Почва может быть удалена внутри кожуха с помощью захвата, молотка или вращающегося инструмента. Корпус обычно изготавливается из высокопрочной стали, часто с двойными стенками, с стыками между сегментами заподлицо. Детали соединения между сегментами обсадной колонны позволяют передавать крутящий момент, сжатие и растяжение между секциями обсадной колонны. Это позволяет передавать большой крутящий момент (в любом направлении), сжимающую и подъемную силы, прилагаемые оборудованием на поверхности, от верхней части обсадной трубы к нижней части обсадной колонны. Хотя чаще всего используется кожух с двойными стенками, показанный на рис. 6-3, можно приварить стыки кожуха к стандартной трубе, как показано на рис. 6-4. В этом случае стык кожуха будет выступать внутрь кожуха.

6.1.2 Установка и извлечение временной обсадной колонны

Как описано в общих чертах в Главе 4, временная обсадная колонна часто помещается в пробуренную скважину большего размера, а затем устанавливается в нижележащий пласт для обеспечения стабильной среды. но временная обсадная колонна также может быть установлена ​​перед раскопками. Способы установки и извлечения временного кожуха описаны ниже.

6.1.2.1 Корпус с посадкой через просверленное отверстие

Временная обсадная труба может быть размещена через предварительно просверленное отверстие, чтобы посадить обсадную трубу в нижележащий пласт из более стабильного материала. Предварительно сформированная скважина может быть построена мокрым способом с буровым раствором или иногда может быть пройдена без бурового раствора, если грунт будет стоять в течение короткого периода времени, а просачивание в скважину относительно невелико. Последнее часто имеет место, когда ствол может быть пробурен относительно быстро через остаточный грунт до породы, а более трудоемкая выемка породы облегчается за счет временной обсадной колонны для предотвращения обвалов вышележащего грунта. Если неглубокие пласты представляют собой водоносные пески, может потребоваться бурение начального отверстия с навозной жижей для предотвращения обрушения. В некоторых случаях подрядчики могут использовать полимерную суспензию только для того, чтобы «смазать» обсадную колонну и облегчить ее удаление.

Выемка под обсадной трубой может быть продолжена как сухая скважина, если обсадная труба установлена ​​с водонепроницаемым уплотнением в относительно непроницаемом нижележащем пласте глины, мела или камня. Для посадки обсадной трубы можно использовать крепление «твистер» к ведущей штанге, чтобы буровая установка могла прикладывать крутящий момент и нагнетать обсадную колонну и продвигать ее в нижележащий грунт или горную породу. На рис. 6-5 показаны обсадные трубы с J-образными пазами, прорезанными в верхней части, чтобы можно было использовать устройство для скручивания обсадных труб. Для облегчения врезания обсадной колонны в нижележащий пласт конец обсадной колонны обычно снабжен режущими зубьями, как показано на рис. 6-6. Могут использоваться различные типы режущих зубьев, в зависимости от типа материала, в который продвигается обсадная труба; можно использовать заостренные каменные зубья или даже приваренную твердосплавную стружку.

Хорошая герметизация обсадной трубы в подстилающую породу может быть затруднена, если поверхность породы имеет крутой уклон или очень неровную форму, или если порода содержит швы или стыки, обеспечивающие поступление воды под обсадную трубу. Неравномерная твердая поверхность приведет к тому, что обсадная труба отклонится от выравнивания, сломает режущие зубья и, возможно, погнет обсадную колонну.

Как описано в Главе 4, некоторые подрядчики иногда предпочитают производить глубокие земляные работы, используя более одной части обсадной трубы с помощью процесса «телескопической обсадной колонны» (Рисунок 6-7). Этот процесс имеет экономическое преимущество, заключающееся в том, что для установки и снятия телескопической обсадной колонны можно использовать краны меньшего размера и вспомогательное оборудование, чем это потребовалось бы при использовании цельной обсадной колонны. На поверхности делают скважину диаметром значительно больше указанного и вставляют отрезок обсадной трубы. Ниже этой секции обсадной трубы выкапывается вторая скважина, которая затем поддерживается другой секцией обсадной трубы меньшего диаметра. Этот процесс может проходить через три или более кожухов постепенно уменьшающихся размеров с внутренним диаметром.

(наружный диаметр, если земляные работы не ведутся ниже обсадной трубы) самой нижней обсадной трубы, равной или превышающей указанный диаметр пробуренной шахты. О.Д. нижней части такого «телескопического кожуха» обычно по крайней мере на 6 дюймов меньше, чем наружный диаметр. секции над ним, хотя при необходимости могут использоваться большие дифференциальные диаметры. Эта процедура чаще всего используется для пробуренных валов, которые опираются на горную породу или входят в нее, и где не учитывается поверхностное трение в грунте или обсаженной породе. Подрядчик должен позаботиться о том, чтобы процесс снятия меньшей секции обсадной трубы не нарушил большую секцию (секции) обсадной трубы, которая все еще находится на месте, или чтобы вода, шлам или мусор не скапливались за оставшимися на месте обсадными трубами, тем самым загрязняя жидкий бетон. Телескопическая обсадная труба также может быть использована для прохода через валунные поля, где некоторые валуны удаляются, а обсадная труба завинчивается до упора. Меньшая внутренняя обойма продвигается через первую обсадную трубу, которая сохраняет зону, в которой были удалены более крупные валуны. Укладка бетона в отверстие, стабилизированное с помощью телескопической обсадной колонны, описано в главе 9..

6.1.2.2 Расширение обсадной колонны перед раскопками

Подрядчик может выбрать продвижение обсадной колонны перед раскопками в случаях, когда скважина не будет оставаться открытой в течение короткого с точки зрения стоимости или производительности. Существует два основных метода продвижения обсадной колонны перед выемкой. Подрядчик может забить обсадную колонну заранее с помощью вибромолота или вибрационного/вращательного оборудования.

6.1.2.2.1 Виброприводная обсадная колонна

В случае приводной обсадной колонны для временной обсадной колонны почти всегда используется вибромолот; для установки постоянной обсадной трубы можно использовать ударный молот, но для извлечения временной обсадной колонны потребуется вибрационный молот, поскольку обсадную колонну, установленную с помощью ударного молота, может быть невозможно снять. В принципе, струйную очистку можно использовать в качестве вспомогательного средства при укладке, но не рекомендуется струйная обработка вокруг обсадной трубы во время извлечения, поскольку струя воды может отрицательно повлиять на жидкий бетон.

При планировании строительства буровых стволов в стесненных районах следует учитывать, что использование виброустановки обсадных труб может вызвать значительные вибрации, которые могут воздействовать на близлежащие сооружения, или вызвать осадку в рыхлых песках (что может воздействовать на близлежащие сооружения). Затухание вибраций по мере удаления от источника зависит от размера молота и обсадной трубы, рабочей частоты молота, свойств грунта и породы, местной стратиграфии, грунтовых вод и других факторов, которые, вероятно, зависят от конкретного места. В большинстве случаев вибрации от установки обсадных труб чрезвычайно малы на расстоянии от 50 до 70 футов от источника. В случаях, когда поблизости могут находиться чувствительные конструкции, в план установки должна быть включена программа мониторинга вибрации. Мониторинг вибрации может помочь избежать потенциального ущерба, а также может предоставить документацию в качестве защиты от судебных исков или требований о возмещении ущерба, вызванного вибрационной установкой обсадной колонны. Мониторинг во время строительства техники и установки испытательных стволов может обеспечить ценные измерения вибраций на различных радиальных расстояниях от источника перед перемещением работ на производственные площадки. Полезным справочником по этому вопросу является «Строительные вибрации» (Dowding, 2000).

Монтаж обсадной колонны с помощью вибромолота наиболее эффективен в песчаных грунтовых отложениях, а также для проникновения через песчаные грунты в нижележащий слой глины или мергеля. Молоток прижимается к верхней части корпуса (Рисунок 6-8), который часто утолщен на конце, чтобы помочь противостоять передаваемым усилиям. Вибрация обсадной колонны часто вызывает временное разжижение тонкой зоны грунта, непосредственно прилегающей к стенке обсадной трубы, так что проникновение достигается только за счет веса обсадной колонны и молота. Этот метод особенно эффективен на песчаных почвах с неглубокими грунтовыми водами. Проникновение нижележащего твердого слоя, такого как твердая порода, может быть затруднено или невозможно при использовании обсадной колонны с виброприводом. Попытки закрутить обсадную колонну с помощью буровой установки для посадки в горную породу, скорее всего, будут безрезультатными из-за бокового сопротивления грунта обсадной колонне после устранения вибрации.

Как правило, вибромолот используется для погружения временной обсадной трубы в грунт по всей длине перед выемкой грунта внутри обсадной колонны. Однако для облегчения проходки через особо плотные грунты обсадную трубу можно установить путем чередующейся последовательности забивания обсадной трубы и бурения для удаления грунтовой пробки внутри обсадной колонны. В этом случае, как правило, необходимо устанавливать кожух секциями, причем секции соединяются сваркой.

Снятие кожуха с помощью вибромолота должно выполняться, пока бетон еще жидкий. Во время извлечения молот прикрепляется и приводится в действие, а затем обычно используется для опускания обсадной колонны на несколько дюймов, используя вес обсадной колонны и молотка, чтобы отделить обсадную колонну от грунта.

После перемещения обсадной колонны кран тянет обсадную колонну вверх, чтобы снять ее и оставить отверстие, заполненное жидким бетоном.

6.1.2.2.2 Метод осциллятора/вращателя

Установка временной обсадной трубы перед котлованом может быть выполнена с помощью буровой установки с использованием специальной обсадной трубы и инструментов, показанных ранее на рисунках 6-3 и 6-4. Общее описание машин, используемых для конструкции осциллятор/ротатор, было дано в главе 5. Осциллятор или ротатор зажимают обсадную колонну мощными гидравлическими захватами и используют гидравлические поршни для скручивания обсадной колонны и толкания ее вниз, реагируя на большое давление. сверлильный станок или временная рама. Следовательно, обсадная труба используется так же, как инструмент для бурения керна, для продвижения в почву или горную породу. Для продвижения обсадной колонны и преодоления сопротивления сдвигу со стороны грунта при скручивании необходимо, чтобы обсадная колонна имела режущие зубья, немного превышающие внешний размер обсадной колонны. Нижняя часть обсадной трубы оснащена режущим башмаком для облегчения проникновения (Рисунок 6-9).), прорезав немного увеличенное отверстие и сняв напряжение со стенок обсадной колонны. Грунт на внутренней стороне кожуха выкапывается одновременно с установкой кожуха для устранения сопротивления этой части грунта.

Установка временной обсадной трубы перед котлованом может быть выполнена с помощью бура с использованием специальной обсадной трубы и инструментов, показанных ранее на Рисунках 6-3 и 6-4. Общее описание машин, используемых для конструкции осциллятор/ротатор, было дано в главе 5. Осциллятор или ротатор зажимают обсадную колонну мощными гидравлическими захватами и используют гидравлические поршни для скручивания обсадной колонны и толкания ее вниз, реагируя на большое давление. сверлильный станок или временная рама. Следовательно, обсадная труба используется так же, как инструмент для бурения керна, для продвижения в почву или горную породу. Для продвижения обсадной колонны и преодоления сопротивления сдвигу со стороны грунта при скручивании необходимо, чтобы обсадная колонна имела режущие зубья, немного превышающие внешний размер обсадной колонны. Нижняя часть обсадной трубы оснащена режущим башмаком для облегчения проникновения (Рисунок 6-9).), прорезав немного увеличенное отверстие и сняв напряжение со стенок обсадной колонны. Грунт на внутренней стороне кожуха выкапывается одновременно с установкой кожуха для устранения сопротивления этой части грунта.

Во время установки обсадной колонны важно, чтобы внутри обсадной колонны оставалась пробка грунта (обычно толщиной около одного диаметра вала), чтобы дно выемки не стало неустойчивым во время установки. В водоносных грунтах также необходимо поддерживать напор воды внутри обсадной трубы, чтобы не происходило пучения дна. Можно использовать навозную жижу внутри обсадной колонны для поддержания устойчивости, но необходимости в навозной жиже обычно избегают, сохраняя грунтовую пробку. Необходимо поддерживать устойчивость во время установки, потому что пучение грунта в обсадной колонне вызовет разрыхление грунта вокруг котлована с неблагоприятным воздействием на боковой сдвиг и возможное оседание вокруг ствола.

По завершении земляных работ грунтовая пробка может быть удалена до основания обсадной трубы (или ниже), если обсадная колонна удлиняется в скалу или устойчивую породу, или если для поддержания устойчивости используется напорная головка. Если скважина заканчивается водоносным грунтом с только напором воды для обеспечения устойчивости, может быть необходимо, чтобы обсадная труба проходила ниже основания окончательной выемки, чтобы избежать нестабильности основания. Однако эта процедура может привести к образованию кольцевой зоны разрыхленного грунта в основании выемки бурового ствола.

Более толстая обшивка (обычно от 2 до 2,5 дюймов), используемая в этом методе строительства, учитывается при выборе покрытия и прокладок на арматурном каркасе. Если используется одностенная труба с соединениями кожуха, как показано на рис. 6-4, соединения будут выступать внутрь кожуха, поскольку соединение обычно толще трубы. В таком случае арматурный каркас необходимо будет изготовить и разместить аккуратно, чтобы ничего не болталось на стыках обсадной трубы во время установки каркаса и/или извлечения обсадной трубы во время укладки бетона.

Чтобы избежать потенциальной деформации арматуры при кручении, обсадную трубу обычно раскачивают вперед и назад во время извлечения, даже если во время установки использовалось непрерывное вращение. Обсадную трубу обычно извлекают одновременно с закладкой бетона в выемку, и необходимо поддерживать напор бетона над верхушкой обсадной трубы, чтобы создавалось положительное давление бетона на отверстие. При наличии внешнего давления грунтовых вод напор бетона и воды внутри обсадной колонны должен превышать внешнее давление воды, чтобы предотвратить приток воды и загрязнение бетона. Также важно, чтобы бетон оставался жидким, чтобы колебания корпуса не передавали скручивающие усилия на арматурный каркас и не вызывали деформации.

6.1.4 Снятие обсадной колонны после застывания бетона

В пробуренных шахтах, проложенных через водоем, обычно используется постоянная обсадная колонна, которая служит опалубкой до схватывания бетона, а затем остается на месте. Часто требуется удалить части постоянной обсадной колонны, которая выступает над поверхностью земли или над поверхностью водоема, после завершения установки буровой шахты и после того, как бетон достигнет достаточной прочности. В таких случаях, как правило, требуется удалить только короткую часть кожуха. Удаление обычно выполняется путем разрезания стали на секции с помощью горелки, стараясь не повредить нижележащую бетонную поверхность и отделяя отдельные секции от поверхности бетона. Однако для таких применений иногда использовались временные кожухи, включая различные типы съемных форм, прикрепленных к верхней части постоянного кожуха. Поступали многочисленные сообщения о трудностях с использованием временной обсадной трубы над водой.

Пример съемного кожуха показан на рис. 6-12; эта фотография сделана с моста Фуллера Уоррена I-95 через реку Сент-Джонс в Джексонвилле, Флорида. Для этого проекта съемная обсадная труба была изготовлена ​​с разрезным швом, который простирался по всей длине обсадной колонны и был соединен с помощью механического штифта, который удерживал соединение закрытым во время установки обсадной трубы и заливки бетона, а также расширял соединение для облегчения удаления каркас после достижения бетоном необходимой прочности. В соединение была помещена резиновая прокладка, чтобы сделать соединение водонепроницаемым. В этом примере обсадные трубы диаметром 72 дюйма продвигались с помощью вибромолота через мягкие донные отложения реки либо до слоя жесткой илистой глины, либо до известняка. После затвердевания бетона пробуренной шахты штифтовой механизм был поднят для расширения соединения, в результате чего внутренний диаметр обсадной трубы стал немного больше диаметра пробуренной шахты, что позволило снять обсадную колонну с пробуренной шахты. Подрядчик выбрал этот метод, чтобы обеспечить возможность повторного использования обсадных труб для ряда морских фундаментов и тем самым снизить стоимость стальных обсадных труб. Тем не менее, использование съемного кожуха для этого проекта создало несколько проблем, которые часто встречаются при таком типе решения:

1. После первоначального использования кожуха соединение, как правило, не было водонепроницаемым, несмотря на очистку и ремонт соединения,
2. У подрядчика возникли трудности с открытием разъемного соединения, возможно, из-за загрязнения механизма бетоном,
3. После открытия соединения подрядчику было трудно снять обсадную трубу с пробуренного ствола даже с использованием вибромолота,
4. При снятии обсадной трубы водолазным осмотром были выявлены дефекты поверхности бурового ствола, в том числе вымывание цемента на участках бурового ствола, примыкающих к разъемному шву, многочисленные сколы и водоотливные полости вокруг остальной части бурового ствола, и локально открытая стальная арматура, и
5. Для устранения обнаруженных дефектов пришлось провести дорогостоящие подводные ремонтные работы.

Как показывает история этого проекта, использование съемной обсадной колонны может создать риск структурных дефектов просверленных стволов. Кроме того, осмотр готовых буровых стволов и устранение выявленных дефектов затруднены, так как эти работы необходимо производить под водой, иногда работая в сложных условиях ограниченной видимости и быстрого течения. Соответственно, следует избегать использования съемной обсадной колонны на морских фундаментах.

Анализ применения нескольких схем строительства наружных стен подвала в технике обработки фундамента из уплотненных свай

Резюме

Складной лёсс существует на большой территории в Северо-Западном Китае. Когда в земле есть просадочный лёсс, его обычно необходимо обработать, чтобы устранить просадку, прежде чем закладывать фундамент здания. При использовании уплотняющих свай для обработки продаваемого лёссового фундамента существует три различных схемы возведения наружной стены подвала: обычная схема выемки, схема выемки наружного края рамы и схема выемки односторонней опорной формы. Благодаря подробному описанию трех схем строительства и сравнительному анализу с точки зрения сложности строительства, экономии, периода строительства и т. д. можно сделать вывод, что обычная схема земляных работ имеет самую высокую стоимость, самую высокую эффективность строительства, самое продолжительное строительство. период и другие аспекты. Схема торцевой выемки рамы имеет наименьшую эффективность строительства, а схема выемки односторонней опалубки – наименьшую стоимость и кратчайший срок строительства.

Ключевые слова

• Наружная стена подвала
• Лёсс разборный
• Сваи уплотненные
• Односторонний опорный модуль
• Строительный план

Скачать документ конференции в формате PDF

1 Введение

Просадочный лёсс представляет собой разновидность грунта с особыми свойствами. Микроскопически он состоит из структурных единиц, цемента и пор. Цвет в основном светло-серо-желтый или желто-коричневый, качество почвы относительно однородное, хорошая проницаемость, большие поры, легкая дезинтеграция, развитие вертикальных швов, механические свойства анизотропны. Рельеф и структура лёсса показаны на рис. 1. Характеристики складчатого лёсса, как правило, более высокая прочность и меньшая сжимаемость, когда он не смачивается. При смачивании водой под определенным напором структура грунта быстро разрушается, что приводит к большим дополнительным проседаниям и быстрому снижению прочности.

Прогибаемость лёсса представляет собой неустойчивую деформацию с большим количеством просадок и высокой скоростью просадки. Это может привести к неравномерной осадке фундамента, что еще больше вредит зданию. Это вызовет наклон конструкции, повреждение стены в доме и растрескивание несущей конструкции, такой как балки и колонны. Кроме того, опасность для дорожной техники в основном проявляется в неравномерной осадке после встречи с водой, вызывающей крупномасштабные трещины на муниципальных дорогах, а проседание влияет на качество дорожного строительства и безопасность движения.

При строительстве на просадочных лёссовых участках необходимо учитывать важность здания, степень возможности увлажнения фундамента водой и строгость предела неравномерной осадки в период эксплуатации. Чтобы предотвратить обрушение лёссового фундамента, можно использовать метод замены подушки, метод динамического уплотнения, метод ударного уплотнения, метод уплотненных свай и другие меры для укрепления грунта для повышения несущей способности слоя грунта. Некоторые методы обработки фундамента показаны на рис. 2.

Рис. 1.

Рельеф и строение лёсса

Увеличенное изображение

Рис. 2.

Некоторые методы обработки фундамента

Увеличенное изображение

возводят каркас после выхода котлована на заданную отметку, а затем подпирают опалубку для заливки бетоном. Однако при наличии просадочного лёсса в зоне строительства необходимо локально или полностью обрабатывать просадочный лёссовый фундамент. При использовании уплотненных свай для сплошной обработки на сминаемость диапазон плоскостной обработки должен превышать внешний край наружной стены здания на 2 м и составлять не менее 1/2 толщины обрабатываемого слоя грунта [1]. В то же время, если внешний край котлована запроектирован за пределами уплотненной сваи, строительная площадка нуждается в большей плоской рабочей поверхности. Однако с непрерывным продвижением процесса урбанизации в Китае старые и новые здания часто находятся близко друг к другу, и следует принимать меры для уменьшения взаимного влияния между зданиями, когда новые здания строятся в подвале. Однако с непрерывным продвижением процесса урбанизации старые и новые здания часто находятся относительно близко друг к другу, и следует принимать меры по уменьшению взаимного влияния между зданиями при возведении цокольного этажа нового здания [2]. Для такого рода проектов с узкой строительной площадкой и ограниченным пространством уменьшите диапазон раскопок корыта для удобрений в котловане и непосредственно выполните строительство уплотняющей сваи с положительной и отрицательной нулевой отметки. Это хороший способ использовать одностороннюю опору для строительства внешней стены подвала. Строительный план, который эффективно экономит рабочую поверхность и уменьшает взаимное влияние между зданиями. На основе типового проекта жилого дома в Сиане в данной статье подробно представлены три схемы возведения наружной стены подвала при использовании свай для уплотнения грунта для обрушения просадочных лёссовых фундаментов [3, 4]. Комплексный анализ нескольких программ.

2 Обзор строительной схемы

Для жилого проекта в городе Сиань сейсмостойкость стены сдвига составляет 2 балла, проектный класс фундамента подземного гаража – класс C, а подвал имеет два уровня, каждая высотой 3,7 м. Некоторые грунты фундамента относятся к II степени тяжелой просадочности. Сборно-разборный лёссовый фундамент обрабатывается как единое целое свайами для уплотнения грунта. Диаметр свай уплотнения 400 мм, расстояние между сваями 500 мм. Диапазон действия по разборке составляет 4 м от подушки плота, фундамент – плот толщиной 400 мм, под плотом установлена ​​подушка фундамента толщиной 170 мм.

2.1 Традиционная схема земляных работ

Чтобы обеспечить эффективность обработки фундамента, традиционная схема земляных работ предусматривает сооружение опорных рядов свай на краю диапазона обработки для продавливания, выкапывает весь грунт в пределах диапазона обработки для продавливания и сооружает уплотненные сваи на высоте дна карьера на отметке −9,670 м после земляных работ. После возведения уплотненных свай поочередно устанавливают наружные рамы, связывают арматурные стержни наружных стен и устанавливают опалубку наружных стен. Затем выполняется бетонирование наружной стены подвала [5, 6]. Принципиальная схема традиционной схемы выемки представлена ​​на рис. 3.

Рис. 3.

Схема условного плана выемки

2.2 Схема выемки наружной кромки рамы

С учетом устройства лесов для возведения наружной стены подвала опора рядной сваи в данной схеме устанавливается на расстоянии 2,5 м от внешнего края наружной стены, оставив монтажное пространство для наружного каркаса и выкопав всю землю внутри опоры. Уплотненные сваи вне зоны выемки бурятся от нулевой отметки и уплотняются до отметки -90,670 м. Вышеупомянутая часть засыпается простым грунтом. Уплотненные сваи сбоку в пределах выемки сооружаются от отметки дна котлована −9,670 м. Принципиальная схема выемки наружного края рамы приведена на рис. 4.

2.3 Схема выемки односторонней опалубки

Независимо от использования лесов при возведении конструкции наружной стены подвала, для возведения наружной стены подвала предлагается технология крепления односторонней опалубки структура стены. В этой схеме опора рядной сваи установлена ​​0,9м от наружной кромки наружной стены подвала, а боковая линия выемки близка к внутренней стороне крепи. Уплотненные сваи с продавливаемостью и диапазоном расширения сооружаются от положительной и отрицательной нулевой отметки, уплотняются до отметки −9,670 м, а указанные выше части засыпаются ровным грунтом. На внешней стороне наружной стены подвала используется пленка из кирпичной покрышки, а для заполнения зазора между опорой и рядом свай используется мелкий песок. Наружная стена подвала строится с односторонней опалубкой изнутри без устройства наружных лесов.

Принципиальная схема режима односторонней крепи представлена ​​на рис. 5.

Рис. 4.

Схематическая диаграмма плана выемки края наружной рамы

Изображение в полный размер

Рис. 5.

Схема схема односторонней опалубки

Изображение в натуральную величину

3 Обзор схемы строительства

3.1 Экономическая эффективность

Перечень объемов трех схем приведен в таблице 1, а диаграмма экономического сравнения показана на рис. 6. Из На графике видно, что котлован по обычной схеме земляных работ имеет большой объем затрат. Даже без учета формы опоры земляные работы на большой площади и обратная засыпка приведут к значительному увеличению стоимости и относительно высокой стоимости строительства. Благодаря малому объему земляных работ схема строительства односторонней опалубки в основном не требует засыпки грунтом емкости для удобрений, а также требуется минимальное количество земляных работ и обратная засыпка. При этом не требуется наружного монтажа и двусторонней поддержки опалубки. Требуется только форма шины из кирпича наружной стены, поэтому стоимость строительства относительно низкая. Стоимость возведения по схеме возведения наружного края рамы находится между традиционной схемой возведения и схемой возведения односторонней опалубки [7, 8].

Таблица 1. Количественный список плана строительства наружных стен

Полная таблица

Рис. 6.

Экономическая сравнительная таблица трех вариантов

Изображение в натуральную величину

объем работ из-за земляных работ и обратной засыпки в пределах 4,4 м от внешней стороны фундамента, а часто из-за стесненности площадки, опора котлована страдает после расширения обработки фундамента, иногда необходимо усиление или даже изменение формы опоры, что приводит к пассивности строителя, арматуры, опалубки и опоры внешней стены подвала. Бетонная конструкция аналогична конструкции внутренней стены, что не может эффективно повысить эффективность работы.

Схема земляных работ односторонней опалубки позволяет избежать проблемы неэффективной земляной выемки и обратной засыпки вне фундамента [9].]. Поскольку наружные расширенные уплотненные сваи выбиваются из земли, необходимо увеличить длину буровых скважин. Эта часть работы относительно небольшая и контролируемая. В то же время эффективность строительства конструкции наружной стены повышается за счет использования технологии односторонней опалубки, а каркас односторонней опалубки можно арендовать, хотя необходимо увеличить форму шины внешней стены. Затраты увеличились, но удобство строительства значительно возросло. Обработка фундамента схемы земляных работ по внешнему краю рамы частично выкапывается, а затем сооружаются уплотненные сваи. Некоторые уплотненные сваи забивают из земли теми же мероприятиями, что и односторонняя схема опалубки, что в определенной степени повышает эффективность. Тем не менее, общая опалубка по-прежнему используется для возведения конструкции внешней стены подвала с более низкой общей эффективностью.

4 Заключение

Традиционные схемы земляных работ будут больше зависеть от контроля загрязнения, уменьшения дымки, сезона дождей и других факторов из-за большего количества земляных работ и обратной засыпки в расширенной части обработки фундамента, что повлияет на период строительства. Кроме того, конструкция наружной стены подвала возводится по традиционной технологии, которая относительно трудоемка и имеет самый длительный срок строительства. Основное отличие схемы земляных работ с односторонней опалубкой заключается в том, что для наружной стены используется форма для кирпичной шины, а для конструкции наружной стены подвала используется технология односторонней опалубки, что эффективно повышает эффективность труда. Кроме того, когда расширенная часть уплотненных свай для обработки фундамента укладывается из земли, можно сэкономить определенный период строительства, и период строительства является относительно коротким. Срок строительства схемы выемки кромки наружной рамы находится между вышеуказанными схемами.

Ссылки

1. Комитет по планированию Шэньси. Строительные нормы и правила для складных лёссовых участков. China Construction Industry Press (2004)

   Google Scholar

2. Министерство жилищного и городского и сельского строительства Китайской Народной Республики. Кодекс проектирования фундамента здания. China Construction Industry Press (2012)

   Google Scholar

3. Донг Ю.К.: Применение схемы односторонней опалубки при возведении наружной стены подвала. Арка Шаньси. 38 (018), 110–111 (2012)

   Google Scholar

4. Kong, WJ: Сравнение и анализ строительных схем цокольной крыши отеля Hauli в Камбодже. Констр. Технол. (Этап S1), 791–794 (2019)

   Google Scholar

5. “>

   Фэн, З.Л., Чжан, Ю.С., Чжан, Д.: Исследование односторонней высокоопорной опалубки глубокого котлована. Констр. Технол. (Этап S1): 67–70 (2016)

   Google Scholar

6. Лян, Х.Б., Цзян, К., Хуанг, Г., Фан, Ю.Х., Вэй, З.Ю.: Технология изготовления односторонней опалубки из сборного алюминиевого сплава. Констр. Технол. (Этап 2), 101–104 (2016)

   Google Scholar

7. Цзин, Л.И., Чен, С.: Применение вращающейся сваи для заливки цементным раствором вместо технологии односторонней опалубки коронной балки в проекте реконструкции города. Констр. Технол. (Этап S1), 3–4 (2019)

   Google Scholar

8. Лян, К., Цю, З., Чжу, Ю. и др.: Исследование и применение односторонней системы поддержки опалубки внешней стены подвала. Строить. Констр. (Этап S10), 3–4 (2019)

   Google Scholar

9. “>

   Дэн, Т.Дж., Чжу, М.: Исследование экономичного проектирования шаблонов монолитной односторонней бетонной опалубки и системы поддержки. J. Hunan Univ. наук (2015)

   Google Scholar

Скачать ссылки

Информация об авторе

Авторы и организации

1. China Construction Third Engineering Bureau Co. LTD. Northwest Branch, Сиань, 710065, Шэньси, Китай

   Yatuan Yan, Chen Chen, Yufei Xu, Shoufu Li, Teng Wang и Di Ding

Авторы

1. Yatuan Yan

   Просмотр публикаций автора

   Вы также можете искать этого автора в PubMed Google Scholar

2. Chen Chen

   Просмотр публикаций автора

   Вы также можете искать этого автора в PubMed Google Scholar

3. Yufei Xu

   Посмотреть публикации автора

   Вы также можете искать этого автора в PubMed Google Scholar

4. Shoufu Li

   Просмотр публикаций автора

   Вы также можете искать этого автора в PubMed Google Scholar

5. Teng Wang

   Просмотр публикаций автора

   Вы также можете искать этого автора в PubMed Google Scholar

6. Di Ding

   Просмотр публикаций автора

   Вы также можете искать этого автора в PubMed Google Академия

Автор, ответственный за переписку

Чен Чен.

Информация редактора

Редакторы и принадлежность

1. Институт механиков скал и почвы, Китайская академия наук, Ухан, Китай

   Guangliang Feng

. условия международной лицензии Creative Commons Attribution 4.0 (http://creativecommons.org/licenses/by/4.0/), которая разрешает использование, совместное использование, адаптацию, распространение и воспроизведение на любом носителе или в любом формате, если вы предоставляете соответствующие укажите автора (авторов) и источник, предоставьте ссылку на лицензию Creative Commons и укажите, были ли внесены изменения.

Изображения или другие сторонние материалы в этой главе включены в лицензию Creative Commons главы, если иное не указано в кредитной строке материала. Если материал не включен в лицензию Creative Commons главы и предполагаемое использование вами не разрешено законом или выходит за рамки разрешенного использования, вам необходимо получить разрешение непосредственно от владельца авторских прав.
