То, что откатными воротами весьма удобно пользоваться, ни у кого не вызывает сомнения. Раньше откатные ворота можно было встретить только в элитных коттеджах, так как такую роскошь себе мог позволить далеко не каждый. На сегодняшний день стоимость устройства и фурнитуры стала более приемлемой, в чем можно убедиться, проехав по любой улице – откатные ворота очень часто встречаются. Хотя цена и стала доступной, но все же низкой ее не назовешь, особенно когда приходится рассчитываться не только за материалы, но и за установку оборудования. Однако можно существенно сэкономить, если монтаж откатных ворот будет выполнен своими руками с учетом технических требований и нормативных нагрузок.

Фурнитура и комплектующие

Компании, занимающиеся реализацией откатных ворот, как правило, комплектуют их всем необходимым для монтажа, хотя бывают и исключения. Но при изготовлении полотна своими руками, или если оно сделано под заказ у частника, придется самому позаботиться о приобретении фурнитуры и крепежа.

Представленная схема монтажа откатных ворот поможет увидеть, что должно входить в базовый комплект. Вот перечень комплектующих, фурнитуры и крепежа, благодаря которым станет возможной установка автоматических откатных ворот:

1. Электропривод (приобретенный или самодельный) – 1 шт.
2. Блок управления раздвижными воротами – 1 шт.
3. Зубчатая рейка или цепь – 1 шт.
4. Направляющая рельса– 1 шт.
5. Регулируемая подставка– 2 шт.
6. Роликовые опоры – 2 шт.
7. Поддерживающие ролики – 2 шт.
8. Ловитель роликовый верхний и нижний (нужны, чтобы ворота не качались) – по 1 шт.
9. Концевой ролик – 1 шт.

Также необходимо правильно изготовить закладную, размеры которой зависят от ширины проема. Для откатных ворот, длиной 4 м потребуется:

• Металлическая арматура Ø 8 мм – 16 м.
• Профильная труба 60×40 мм – 4 м.
• Швеллер, шириной 160 мм–2 м.
• Бетон М250 – 2 м³ (при глубине траншеи 1,7 м, и ширине 0,4 м).

В зависимости от района, типа грунта и массы ворот устройство закладной и фундамента для последующей установки откатных ворот может отличаться.

Общая длина закладной получилась 2 м, что в нашем случае вполне достаточно. Если нет навыка выполнения сварочных работ, то не экономьте, и пригласите профессионала, ведь ремонт откатных ворот обойдется намного дороже услуг сварщика.

Схема установки ворот

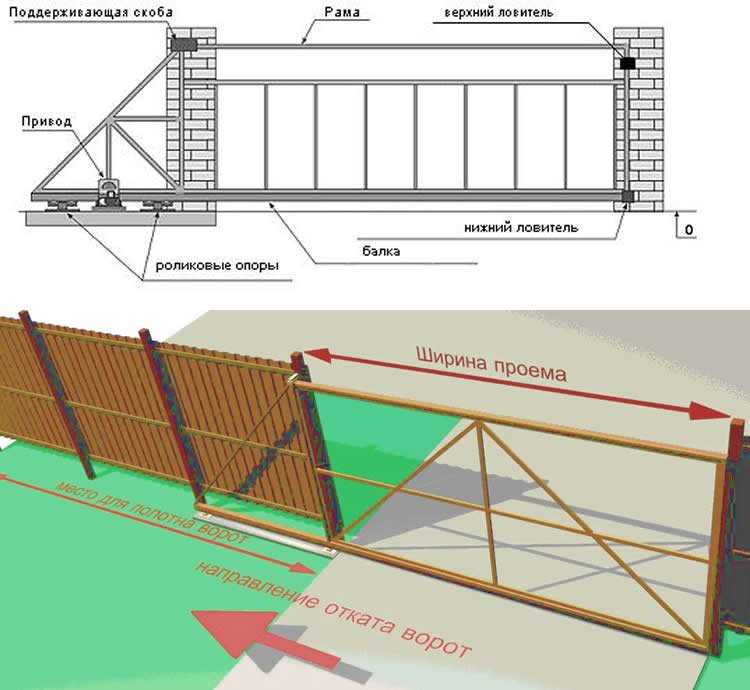

Для выполнения работы нам понадобится представленная схема установки откатных ворот. По ней определимся с последовательностью действий.

Фундамент

Кода речь заходит о фундаменте для откатных ворот, то важно осознавать, что он не будет таким же, как и для дома. Мало того что откатные ворота тяжелые, но они еще и находятся в подвешенном состоянии, что создает дополнительную нагрузку на фундамент, поэтому необходимо позаботиться об изготовлении закладной, устройство которой схематически показано на рисунке. Затем, на нее выполняется установка откатных ворот.

В зависимости от того, какая изготовлена закладная под имеющиеся раздвижные ворота, и подготавливается подходящая траншея.

Обычно в таких местах весьма неудобно копать траншею, так как раздвижные ворота располагаются почти вплотную к опорному столбу, поэтому предварительно грунт можно размягчить буром.

На дне траншеи делается двухслойная подушка. Первый слой, толщиной 10 см состоит из утрамбованного песка. Поверх него стелется геотекстиль, насыпается и трамбуется еще один слой из щебня средней фракции.

Вплотную к опорному столбу раздвижных ворот в траншею помещается закладная и во всех направлениях выставляется по уровню. Устанавливается небольшая опалубка, с помощью которой можно приподнять над землей основание, и только после этого ее можно заливать бетон.

Еще одним важным моментом в создании прочной опоры является уплотнение бетона посредством вибрирования (или штыкования). Эти действия помогут воздуху выйти из раствора. Затем будем использовать правило, чтобы с помощью этого инструмента выровнять стяжку.

О том,как установить откатные ворота самому, видео,размещенные ниже, будут хорошим подспорьем в том, чтобы разобраться во всех тонкостях выполнения работы.

Как установить откатные ворота на винтовых сваях? Благодаря такой технологии нет необходимости рыть глубокую траншею, сваривать закладную, а потом всё это бетонировать. Однако тогда придется сначала установить откатные ворота, а потом строить забор, так как для вкручивания винтовых свай своими руками потребуются длинные рычаги.

Монтаж ворот

Теперь рассмотрим, как выполняется установка автоматических откатных ворот, в чем существенно поможет вышеприведенная схема, на которой показано, в каком месте крепятся дополнительные элементы.

Установка автоматических откатных ворот начинается через несколько дней после бетонирования закладной. Сначала к швеллеру привариваются регулируемые подставки. Перед выполнением сварочных работ пластины подставок должны быть расположены в одной оси, что можно проверить с помощью лазерного уровня или же натянув шнур между ними. Также необходимо выдержать расстояние от краев. Возле столба нужно отступить 15 см от края, а с противоположной стороны несколько меньше – 10 см. Расстояние от боковых сторон швеллера, служащего опорой откатных ворот, должно быть одинаковым.

На регулируемых подставках закрепим роликовые тележки для откатных ворот, расположенные на пластине. Для этого на шпильки накручивается по 1 гайке, и надеваются шайбы. Затем наступает черед роликовых тележек, а сверху на каждую шпильку надевается шайба, и накручивается гайка.

После установки роликовых опор выполняется установка откатных ворот, но регулировка не выполняется, так как необходимо установить фурнитуру, которая поддерживает и ловит полотно откатных ворот.

Теперь разберемся, как установить на опорном столбе поддерживающие ролики. Они должны немного возвышаться над полотном, чтобы при открывании соприкосновение было только с роликами, поэтому откатывание полотна будет происходить свободно.

В нижней части раздвижных ворот закрепляются концевой ролик и нижний ловитель. При закрывании ворот ролик должен упираться нижней частью в ловитель, благодаря чему полотно не будет находиться в подвешенном состоянии. Это также уменьшит нагрузку на фундамент. При закрывании ворот они должны без перекосов входить в ловители. Только после этих действий выполняется регулировка ворот и подключение автоматики. О том, как выполняется монтаж откатных ворот, видео поможет рассмотреть более детально.

Как подключить автоматику

Мало знать,как правильно установить откатные ворота, их еще нужно подключить к блоку управления. На схеме показано расположение датчиков и их подключение. Все работы должны быть выполнены в соответствии с ПУЭ. Вполне понятно, что читать большой нормативный документ ради того, чтобы понять, какой и как нужно проложить кабель утомительно, поэтому остановимся на тех пунктах, которые необходимо соблюсти при выполнении работы.

Хотя в частном дворе кабель до блока управления раздвижными воротами и до двигателя может быть проложен и без защиты от повреждения, но в нашем случае он будет находиться под дорогой, поэтому нагрузка на него будет немалой. Вследствие этого рекомендуем выполнить монтаж в металлической, пластиковой или металлопластиковой трубе. Последний вариант самый удобный, так как металлопластиковую трубу можно согнуть под углом в 90˚, причем радиус изгиба будет минимальным.

Нельзя копать траншею возле фундамента забора или дома – отступите от него как минимум 0,5 м. От деревьев лучше отступить на 1 м. так как разветвленная корневая система может впоследствии порвать кабель.

Если кабель будет проходить над коммуникациями (водопровод, канализация и т.д.), то лучше его защитить, обложив силикатным кирпичом. Если когда-то придется менять водопровод, то при рытье траншеи лопата упрется в это искусственное препятствие, а кабель останется целым. Если кабель проложен в металлической трубе, то о дополнительной его защите беспокоиться не придется.

Глубина траншеи должна быть как минимум 0,7 м. Если грунт с камнями, то лучше выкопать на 10 см глубже, а потом, убрав камни, стекла и прочий мусор, сделать подсыпать песчаную подушку. После укладки кабеля поверх него насыпается песок, слоем до 10 см и только после этого выполняется засыпание траншеи грунтом.

Земля имеет свойство проседать, поэтому сразу же не рекомендуется делать поверх траншеи дорожное покрытие. Чтобы ускорить процесс усадки, грунт траншеи можно уплотнить вибротрамбовкой.

Проверив работоспособность ворот, можно ими пользоваться.

Обслуживание и ремонт

Чтобы как можно реже выполнять ремонт откатных ворот, важно проводить их своевременное обслуживание, которое заключается в проверке работы механизмов и немедленном устранении всех, даже, на первый взгляд, незначительных поломок. Хотя такая забота помогает избежать в будущем большинства проблем, все же техника иногда выходит из строя – просто закончился ее ресурс или же она была некачественной. Также нередко приходится исправлять и ошибки, допущенные в процессе установки откатных ворот. Большинство неисправностей можно устранить, выполнив ремонт своим руками.

Какая проблема возникает чаще всего? Перестал работать привод и ворота не открываются? Но это следствие, а причин может быт множество, но не спешите вызывать мастера – попробуйте найти причину самостоятельно.

• Иногда случается так, что только что установленные и проверенные откатные ворота вдруг отказываются закрываться (реже отказываются открываться). В этом случае причиной может стать нарушение регулировки фотоэлементов или выход одного из них из строя. Проверьте их срабатывание, закрыв один из фотоэлементов – должен быть слышан характерный щелчок реле. Если его не услышали, то попробуйте отрегулировать фотоэлементы или установите в управляющем блоке перемычку, которая отключит этот способ защиты. Также нелишним будет проверить мультиметром напряжение на блоке и фотоэлементах.

• Если же отчетливо слышится, что электродвигатель работает, а откатные ворота не двигаются с места, то в первую очередь следует проверить, находится ли звездочка в зацеплении с шестерней (или звездочка с цепью). Если там всё в порядке, то вышел из строя редуктор. Дело в том, что в бюджетных моделях установленная шестеренка пластмассовая или силуминовая, а этот материал не отличается высокой прочностью.

• Если же блок управления раздвижными воротами не срабатывает, то сначала проверьте работоспособность брелока, и, если нужно, замените в нем элементы питания.

• Убедитесь, что блок управления откатными воротами подключен к сети и в нем нет перегоревших предохранителей. Проверьте мультиметром напряжение питания – может оно слишком низкое или большое. Из-за таких перепадов часто перегорает электроника. Защитить сможет приобретенный и установленный в питающей цепочке стабилизатор.


Не бойтесь воспользоваться мультиметром. Этот прибор недорогой, но большинство неисправностей с его помощью можно найти. А мы со своей стороны желаем, чтобы ваши откатные ворота безотказно прослужили как можно дольше.

Заключение

Как выполняется установка откатных ворот, видео поможет узнать более детально.

• Как установить забор из сетки рабицы своими руками
• Гаражные секционные подъемные ворота
• Чем покрасить деревянный забор своими руками
• Забор из профнастила своими руками

Как монтировать откатные ворота?

Содержание

1) Монтажная карта
2) Разметка на местности
3) Фундамент со швеллером
4) Установка столбов
5) Установка опорных роликов и регулировочных площадок
6) Установка полотна ворот на роликовую систему
7) Крепление фурнитуры
8) Установка привода и дополнительной фурнитуры
9) Регулировка ворот, проверка работоспособности всех элементов системы, покраска сварных швов

1) Монтажная карта

На стадии проектирования откатных ворот разрабатывается монтажная карта. Это рабочий чертеж, в котором указаны размеры конструкции, а также выполнена деталировка отдельных узлов, чтобы учесть все нюансы монтажа. Наличие монтажной карты-схемы – обязательное условие для того, чтобы правильно смонтировать раздвижные ворота и обеспечить их долговременную эксплуатацию. Отсутствие или непрофессиональная разработка инженерной документации приводит к тому, что, например, опоры не выдерживают нагрузку, и сдвижная створка перекашивается. В результате деформируются роликовые опоры, и ворота выходят из строя.

2) Разметка на местности

Как только проект откатных ворот утвержден заказчиком, выполняется изготовление всех элементов конструкции, после чего осуществляется монтаж изделия на объекте. Отправная точка для установки ворот – разметка территории земельного участка в соответствии с монтажной картой. Так на местность переносятся все ключевые точки, необходимые для закладки опор и фундамента. Профессионально выполненная разметка – это гарантия правильного монтажа несущей конструкции и бесперебойного функционирования раздвижных ворот в дальнейшем.

3) Фундамент со швеллером

В зависимости от габаритов и других характеристик сдвижных ворот, в проекте предусмотрена закладка свайного или монолитного фундамента. Винтовые сваи ввинчиваются в грунт на глубину трех метров, железобетонной фундамент заглубляется на два метра. Бетонный фундамент армируется – усиливается диагональными связями из металлического прутка. Фундаментное основание необходимо для монтажа закладного швеллера, на который затем устанавливаются регулировочные площадки и роликовые опоры.

4) Установка столбов

Для того, чтобы закрепить направляющие элементы и установить щит ворот, необходимы удерживающие столбы. Функции таких несущих опор выполняют бетонные столбы, НКТ трубы или квадратный профиль. Опоры устанавливаются путем бетонирования с армированием. В процессе монтажа ворот осуществляется также установка улавливающего столба в виде бетонной или свайной опоры, к которой крепятся улавливатели.

5) Установка опорных роликов и регулировочных площадок

На закладной швеллер, установленный на фундаментную площадку, монтируется регулировочная пластина, предназначенная для настройки дорожного просвета между балкой ворот и поверхностью грунта. На пластины затем устанавливаются роликовые опоры. Регулировочная площадка также используется для наладки перемещения сдвижной створки в уровне.

6) Установка полотна ворот на роликовую систему

На данном этапе обеспечивается точное сцепление полой направляющей балки, приваренной к каркасу полотна, с опорными роликами. Створку необходимо установить так, чтобы она плавно, без рывков передвигалась при помощи роликовой системы.

7) Крепление фурнитуры

Один заключительных этапов обустройства въездного проема откатными воротами – установка фурнитуры. На данной стадии выполняется крепление нижних и верхних ловителей, направляющих устройств, концевого ролика и крышки-заглушки на несущий рельс.

8) Установка привода и дополнительной фурнитуры

В проекте автоматических ворот предусмотрена установка электропривода Дорхан, который позволяет дистанционно управлять открыванием и закрыванием створки с пульта управления. Привод монтируется на закладной швеллер, при этом обеспечивается сцепление зубчатой рейки с шестерней. В ходе установки сдвижных ворот с приводом также осуществляется монтаж дополнительных устройств: сигнальной лампы и фотоэлементов.

9) Регулировка ворот, проверка работоспособности всех элементов системы, покраска сварных швов

На заключительной стадии монтажа откатных ворот выполняется настройка перемещения сдвижной створки: корректируется дорожный просвет, полотно регулируется в горизонтальной и вертикальной плоскостях. Осуществляется проверка того, насколько правильно работает роликовая система и улавливатели. После установки автоматических ворот необходимо удостовериться, что приводное устройство, сигнальные лампы и датчики функционируют корректно. Последний штрих – контроль целостности лакокрасочного защитно-декоративного слоя и подкраска сварных швов.

Другие статьи

Товары

Откатные ворота

Как установить откатные ворота? – Магазин заборов Америки

Рулонные ворота отлично подходят для помещений, где недостаточно места для хранения консольных ворот и проемов с большим уклоном. Однако у вас должна быть ровная поверхность, чтобы ворота катились от наземных колес вдоль проема. Для установки рулонных ворот:

1. Убедитесь, что вы установили стойки, которые будут поддерживать вашу направляющую, на 8-футовых центрах и использовали как минимум 2 ½” стойки Sch 40.
2. В рулонных воротах используются два колеса, установленных на задней вертикальной опоре ворот. Эти колеса движутся по гусенице, установленной вдоль внутренней стороны забора.
3. Установите универсальные кронштейны для направляющих на расстоянии одного фута от нижней части ограждения и одного фута от верхней части ограждения. Кронштейны устанавливаются так, чтобы U-образный болт находился ниже втулки гусеницы. Вам нужно будет установить достаточное количество кронштейнов, чтобы поддерживать столько 8-футовых гусениц, сколько требуется, чтобы привести ваши ворота к полному открытию, т. Е. 20-кратное открытие потребует трех длин гусеницы (24 фута).
4. Измерьте расстояние от кронштейна до кронштейна. Используя трубу 1 5/8” Sch 40, отрежьте гусеницу и установите ее между кронштейнами. Убедитесь, что ваша гусеница плотно прижата между кронштейнами, чтобы мы не создавали шов для зацепления колес. После завершения у вас должны быть верхняя и нижняя дорожки, которые постоянно находятся на одинаковом расстоянии от одного конца до другого. Это важно для предотвращения заедания гусеницы задними колесами гусеницы.
5. Установите задние опорные колеса на заднюю вертикальную опору ворот с. Колеса будут примерно в одном футе от верхней и нижней части ворот. Колеса будут установлены на внешней стороне ворот, чтобы они могли двигаться поверх дорожки. Затяните рукой.
6. Установите двойную колесную опору как можно дальше вперед на нижний горизонтальный элемент ворот.
7. Поместите ворота в проем так, чтобы оба задних колеса гусеницы находились над гусеницей, отрегулируйте задние колеса гусеницы так, чтобы оба колеса упирались в гусеницу. Убедитесь, что нижняя направляющая на колесах захватывает гусеницу, чтобы вы не могли поднять ворота с гусеницы, но направляющая не заедала во время движения по гусенице.
   Затяните колеса.
8. Прокатить ворота через проем. При необходимости отрегулируйте задние гусеничные колеса. Узел двойного колеса имеет болт регулировки оси, который позволяет вам контролировать направление ворот, когда они катятся через проем. При необходимости отрегулируйте.
9. С помощью двух концевых лент, которые надеваются на стойку защелки, установите смещенный замок и защелку так, чтобы, когда ворота полностью закроются, выступ на защелке зафиксировался, зафиксировав раму ворот и позволив вам запереть защелку.
10. Возможно, вам придется отрегулировать узел двойного колеса обратно на раме, чтобы ворота вошли в защелку.
11. Надежно закрепите все гайки и болтовые соединения, чтобы избежать смещения в будущем.

© 2018 The American Fence Company. Все права защищены. Разрешено воспроизводить только для личного и образовательного использования. Коммерческое использование, копирование или распространение запрещено без письменного разрешения The American Fence Company.

© 2022 The American Fence Company. Все права защищены. Разрешено воспроизводить только для личного и образовательного использования. Коммерческое использование, копирование или распространение запрещено без письменного разрешения The American Fence Company.

Как установить раздвижные ворота | Metal Solutions USA

Закрытые подъездные пути — классический способ выразить свой стиль и богатство. Не только способ показать свою царственность, но и огороженная подъездная дорога может быть старым другом, напоминающим вам о ностальгических воспоминаниях с вашим красивым домом и давними заборами, выдержавшими испытание временем.

Установка потрясающих и архитектурно подходящих раздвижных ворот создаст великолепный въезд в конце подъездной дорожки. С раздвижными воротами от Metal Solutions вы можете защитить как свою частную жизнь, так и собственность, создав впечатляющий подъезд, который вызовет зависть у посетителей.

ПОДГОТОВКА К УСТАНОВКЕ.

Для установки откатных ворот обязательно подготовьте комплект откатных ворот и аксессуары.

Комплект откатных ворот от Metal Solutions включает в себя 7 деталей, которые показаны на рисунке ниже:

Что касается принадлежностей, то необходимы следующие: , Одноколесная тележка

4. Бетон 3/8” сверло

5. Ударная дрель

6. Нивелир

7. Нивелирная линейка

8. Прямая линейка

9. Аэрозольная краска

10. Шнур

902 Масляный спрей 9 202 Масляный спрей 9 10.3 Лопата пистолет

Поскольку вышеупомянутые предметы гарантируют, что процесс установки пройдет максимально гладко и быстро, вам необходимо подготовить все необходимые аксессуары.

УСТАНОВКА РАЗДВИЖНЫХ ВОРОТ

Установка раздвижных дорожек от Meta Solutions включает 4 основных этапа. Эти процессы будут тщательно описаны в следующих инструкциях, которым вы можете легко следовать, чтобы завершить свой проект.

1/ Установка клеммных стоек

С наклонными сторонами отверстия для клеммных и линейных стоек обычно имеют размер 20″ x 10″ и глубину 18″. В этой инструкции мы познакомим вас с установкой 16-футовых откатных ворот.

Шаг 1: С помощью лопаты выкопайте три отверстия для концевых стоек и обозначьте их A, B и C слева направо.

Шаг 2: Поместите стойки в отверстия A и C. Стойка должна находиться в центре отверстия. Опуская стойку, убедитесь, что стопор стойки А обращен наружу. Привяжите веревку к столбикам A и C и вставьте столбик B в отверстие B. Убедитесь, что оба столбика прямые

Расстояние между стойками A, B, C должно соответствовать приведенному ниже рисунку:

Шаг 3: С помощью веревки и линейки нивелира проверьте перпендикулярность и параллельность. Проверьте, прямой ли столб.

Этап 4: Залейте бетоном до уровня земли (около 3 мешков 80-фунтового цемента, 4000 psi). Дайте бетону высохнуть в течение 48 часов.

Малоизвестный факт о заливке состоит в том, что существует два типа заливки: метод смачивания, который требует от вас смешивания некоторых материалов перед началом; а также трамбование, когда все ингредиенты должны быть комнатной температуры или теплее, чтобы они могли быстро затвердеть вместе после смешивания в когезивную массу. В любом случае, однако, убедитесь, что ваше окружение не подвергается помехам.

2/

Установите направляющую с V-образной канавкой

Шаг 1: Подготовьте направляющую с V-образной канавкой для раздвижных ворот и анкерных болтов 3/8″ x 4″. Наш завод просверлит отверстия в форме зигзага после получения гусеницы от поставщика.

Шаг 2: Поместите дорожку с V-образной канавкой посередине пар стоек A, B, C. Убедитесь, что она всегда прямая перфоратором, с зазором между двумя болтами 12″

3/ Установка раздвижных ворот

Шаг 1: Подготовьте раздвижные наружные ворота и убедитесь, что два V-образных гусеничных колеса катятся по прямой линии. Вставьте раздвижные наружные ворота между каждой парой стоек, затем установите на них ролики

Шаг 2 : Распылите смазочное масло на поверхность направляющей с V-образной канавкой. Убедитесь, что раздвижные ворота плавно двигаются влево и вправо

Шаг 3: Стопор между парой стоек А и вторым стопором на направляющей с V-образной канавкой для ограничения движения раздвижных ворот.

4/

Завершение, подкрашивание и очистка установки

Очистка после установки является одним из наиболее важных шагов, который необходимо выполнить для ваших новых раздвижных ворот в жилом доме.

Шаг 1: После установки раздвижных ворот для жилых помещений протрите материал мягкой тряпкой и мягким мылом по мере необходимости, чтобы удалить грязь и любой бетон, который мог попасть на ворота. Чтобы удалить все мыло, промойте чистой водой. Осмотрите и закрасьте все места, которые были повреждены во время транспортировки и установки, чтобы предотвратить ржавчину.

Шаг 2: Регулярно проверяйте заслонку на наличие признаков износа и окисления и при необходимости перекрашивайте. Если раздвижные ворота не двигаются плавно, распылите смазочное масло на поверхность направляющей с V-образной канавкой и проверьте ее работу.

ВЫБОР УСТРОЙСТВА ДЛЯ РАЗДВИЖНЫХ ДОРОЖНЫХ ВОРОТ

После установки раздвижных ворот, если вы хотите сделать свой дом более безопасным и защищенным, вы можете рассмотреть возможность установки устройства для открывания ворот. При таком большом количестве вариантов открывания откатных ворот выбор правильного может оказаться непростой задачей. Однако Metal Solutions может облегчить вам эту задачу. Мы укажем на некоторые критерии, которые следует учитывать при выборе механизма открывания откатных ворот для вашего дома.

• Размер ворот: Каждый двигатель работает безопасно и эффективно в заданных пределах (вес/ширина). Поэтому важно знать метрики
• Температурный диапазон: Открыватели ворот могут быть немного сложнее в использовании при низких или высоких температурах, поэтому перед покупкой убедитесь, что устройство выдерживает эти погодные условия.
