Установка маяков для стяжки пола

Приветствую Вас, друзья.

Решили сделать ремонт и столкнулись с проблемой неровных полов?

В таком случае придется их выровнять, ведь финишным напольным покрытиям, таким как ковролин, ламинат или линолеум требуется ровная поверхность пола.

Лучший вариант по устранению неровностей полов — сделать стяжку. Различают несколько видов стяжки — сухая, полусухая и мокрая. У каждой имеются свои недостатки и преимущества, и мы с ними дальше ознакомимся. Но есть ключевой момент, объединяющий все виды монтажа — это установка маяков. От того, насколько правильно и грамотно установлены маяки для стяжки пола зависит ровность полов.

Здесь не получится «сработать на глазок» и даже жидкие наливные полы требуют установки специальных реперов, контролирующих будущий уровень пола.

Итак, друзья, неважно где вы собрались заливать  стяжку: в гараже, в квартире или в частном доме — придерживайтесь моих пошаговых инструкций по установке маяков. Благодаря им, вы не только сэкономите, но и не потеряете в качестве:)

Оглавление

  • Подготовка основания
  • Определяем нулевой уровень пола
  • Способ установки маяков без лазерного уровня — видео
  • Установка маяков для мокрой и полусухой стяжки
  • Как установить маяки для стяжки пола с лазером — видео
  • Маяки для наливных полов — реперы
  • Как сделать маяки для наливных полов — видео
  • Как установить маяки для сухой стяжки
  • Как сделать маяки для сухой стяжки — видео

Подготовка основания

Для того, чтобы правильно залить стяжку нужно грамотно установить маяки, но перед этим необходимо провести ряд подготовительных работ. Подготовка под стяжку схожа по своей сути с подготовкой пола под ламинат.

  1.   Проводим демонтаж старого напольного покрытия до прочного основания. Если полы деревянные, то рекомендую вам их разобрать. В принципе стяжку заливают и поверх деревянных полов, но это отдельная тема. Требуется удалить все неровности и отслаивающиеся куски. Трещины, если таковые имеются в черновом полу заделываются гипсом или раствором.
  2. «Жирные» или блестящие поверхности нужно обработать щеткой по металлу для обеспечения лучшей сцепки со стяжкой. Затем необходимо убрать всю грязи и обеспылить поверхность.
  3. Грунтуем поверхность. Можно воспользоваться валиком или кистью. Грунтуется поверхность в два этапа. Во второй раз грунт наносится только после полного высыхания первого слоя.
  4. После полного высыхания грунтовки на полу раскатывается гидроизоляция. Обычно для этого используют пленку толщиной в 200 микрон.
  5. По периметру помещения нужно проклеить демпферную ленту. Особенно это касается неотапливаемых помещений. Допустим вам надо установить маяки в гараже, тогда наклейка демпферной ленты будет обязательной. Клеится она для предотвращения растрескивания стяжки, которая играет в размерах ввиду изменения температурных характеристик.

Подготовка пола под установку маяков окончена  и теперь нужно определить уровень пола.

Определяем нулевой уровень пола

Способов определить уровень полов два — при помощи лазерного уровня и без онного.

  • Как определить уровень полов с помощью лазерного уровня

Устанавливаем лазерный уровень посередине комнаты. При наличии лучше использовать лазерный осепостроитель.

При помощи рулетки находим самую верхнюю точку. Она будет отправной точкой в расчетах минимальной толщины стяжки. Чтобы узнать, как рассчитать толщину стяжки читайте эту статью.

К нулевой точке прибавляем высоту стяжки и получаем уровень, по которому будут выставлены маяки.

  • Как определить уровень полов без лазерного уровня

Если нет в наличии лазерного уровня, то можно обойтись и без него. Рядом с дверным проемом отмечаем точку на высоте 100 мм. От нее по всему периметру помещения строительным уровень отмечаем линию.

Рулеткой находим наивысшую точку и делаем отметку с учетом толщины стяжки.

ВАЖНО ЗНАТЬ!

Согласно СНиП минимальная стяжка пола не может быть меньше 4 см.

Теперь отбиваем найденный уровень стяжки по периметру комнаты.

По бокам стен насверливаем по несколько отверстий (количество зависит от площади помещения), устанавливаем саморезы и натягиваем капроновые шнуры, по которым будут выставляться уровень маяков.

Способ установки маяков без лазерного уровня — видео

Установка маяков для мокрой и полусухой стяжки

Рассмотрим основные виды маяков для мокрой и полусухой стяжки, способы их установки.

  • На саморезах

Очень продуктивный и быстрый метод установки маяков, так как не требует времени на засыхание смеси. Для начала нужно приобрести крепления для маяков. Самые распространенные — это «креммеры» Knauff и крепления фирмы Зубр. В комплект входит:

  1. саморез с пластиковым дюбелем
  2. непосредственно крепление, состоящее из двух частей

Порядок работ:

  • Отмечаем места сверления отверстий с шагом в 30 см
  • Забиваем дюбеля и вкручиваем саморезы до необходимого уровня.
  • На саморезы одеваем нижнюю часть крепления и устанавливаем в нее маяк.
  • Фиксируем маяк верхней частью крепежа.

Как видите, быстро и практично.

  • На растворе

Установка маяков на раствор не отличается сложностью. Если для первого способа нужны были специальные строительные маяки, то для раствора можно воспользоваться подручными средствами. Я например использовал профильную трубу 20 на 40 мм.

Порядок работ:

  1. При помощи кусочков гипсокартона или деревянных подложек выставляем маяки в уровень.
  2. Замешиваем раствор и закрепляем маяк

ВАЖНО ЗНАТЬ!

Срок высыхания раствора довольно велик, поэтому я советую вам применять быстросохнущие смеси с добавлением гипса.

     3. Если используете заводские маяки, то сначала накидываете «ляпухи» из раствора с шагом 40 — 50 см, а затем утапливаете в них маяк до нужного уровня.

     4. Остатки раствора аккуратно наносятся на маяк для лучшего схватывания.

  • Комбинированный вариант установки

Комбинированный вариант установки маяков это смесь первого и второго способа. Просто вместо крепления маяков применяется раствор или смесь.

Порядок работ:

  1. Сверлим отверстия и вкручиваете саморезы до уровня.
  2. Замешиваем смесь и накладываем ее непосредственно на саморезы.
  3. Утапливаем маяк, пока не упремся в саморез.
  4. Остатки смеси равномерно распределяем по маяку.
  • Маяки из раствора

До сих пор среди строителей идет спор — оставлять маяки в стяжке или нет. Так вот, особо умные монтажники догадались, что можно сделать маяки из строительной смеси. И мы возьмем их метод на вооружение.

Порядок работ:

  1. Устанавливаем по всей длине помещения саморезы в уровень заливки стяжки.
  2. Накидываем смесь по всей длине маяка.
  3. Переворачиваем строительное правило и утапливаем его до саморезов.
  4. Остатки смесь аккуратно убираем шпателем, формируя красивый штукатурный маяк.

ВАЖНО ЗНАТЬ!

Если нет возможности использовать саморезы, то можно сделать ляпухи, верхом у которых будет кусочек гипсокартона. Это хорошо видно в видео.

Как сделать маяк из штукатурки на пол — видео

  • Маяки для полусухой стяжки

Полусухая стяжка имеет ряд преимуществ перед мокрой. Это и быстрота монтажа и время застывания. Технология монтажа схожа с созданием растворных маяков.

  1. Формируем «ляпухи» из полусухой стяжки, выставляя их в уровень.
  2. После их застывания обратной стороной правила формируем маяк по всей длине и ждем застывания.
  • Маяки для плавающей стяжки

При проведении ремонта многие люди хотят дополнительно утеплитель полы и применяют для этого пеноплекс. Стяжка, которая ложится поверх утеплителя называется плавающей.

Как правильно установить маяки на пеноплекс — видео

Порядок работ:

  1. Вкручиваем саморезы, регулируя из в уровень.
  2. Устанавливаем маяки, используя либо смесь, как в комбинированном методе, либо крепления для маяков.

Как установить маяки для стяжки пола с лазером — видео

Маяки для наливных полов — реперы

Если перепады пола не имеют каких — то запредельных значений, то целесообразней будет воспользоваться самовыравнивающимися наливными полами. Многие новички допускают ошибки наивно полагая, что смесь сама заполнит все неровности.

При заливке самонивелирующей смеси используются специальные маяки. Их даже можно не покупать, а изготовить самостоятельно.

Если нет желания возиться с изготовлением маяков для налиного пола, то их можно купить. Репер — это проффесиональный маяк, который представляет из себя треногу с вращающимся механизмом.

Вращая центральный болт вы выставляете требуемый уровень заливки. Ставят реперы с шагом в 1 м. После заливки наливных полов реперы убираются.

Как сделать маяки для наливных полов — видео

Как установить маяки для сухой стяжки

Все большую популярность набирает сухая стяжка, которая отличается простотой и быстротой монтажа. В большинстве своем для сухой стяжки применяется мелкофракционный керамзит, на выровненную поверхность которого укладываются плиты ГВЛ.

Но так как керамзит представляет из себя сыпучую смесь, то его необходимо выровнять. Для этого применяются маяки для сухой стяжки.

Минимальный слой не должен быть меньше 3 см, поэтому обычный заводской маяк нам не подойдет. Я советую вам использовать металлический профиль для гипсокартона 60 на 27 мм.

Как подготовить основание и выставить уровень полов мы уже знаем, поэтому сразу приступим к установке маяков.

Укладывать профиль можно плоской стороной вниз и тогда его можно не вынимать. Он останется в полу и будет играть роль лаг для листов ГВЛ. При таком положении профилей керамзит заполнит пространство между стенок.

А можно уложить профиль плоской стороной вверх и после того, как керамзит будет выровнен — удалить профиль с последующей засыпкой керамзитом.

Как сделать маяки для сухой стяжки — видео

Заключение

Ну вот и все, друзья.

Мы рассмотрели с вами установку маяков для стяжки пола. Как видите все работы можно выполнить своими руками, не прибегая к помощи специалистов и надеюсь данная статья вам в этом поможет.

Успехов вам!

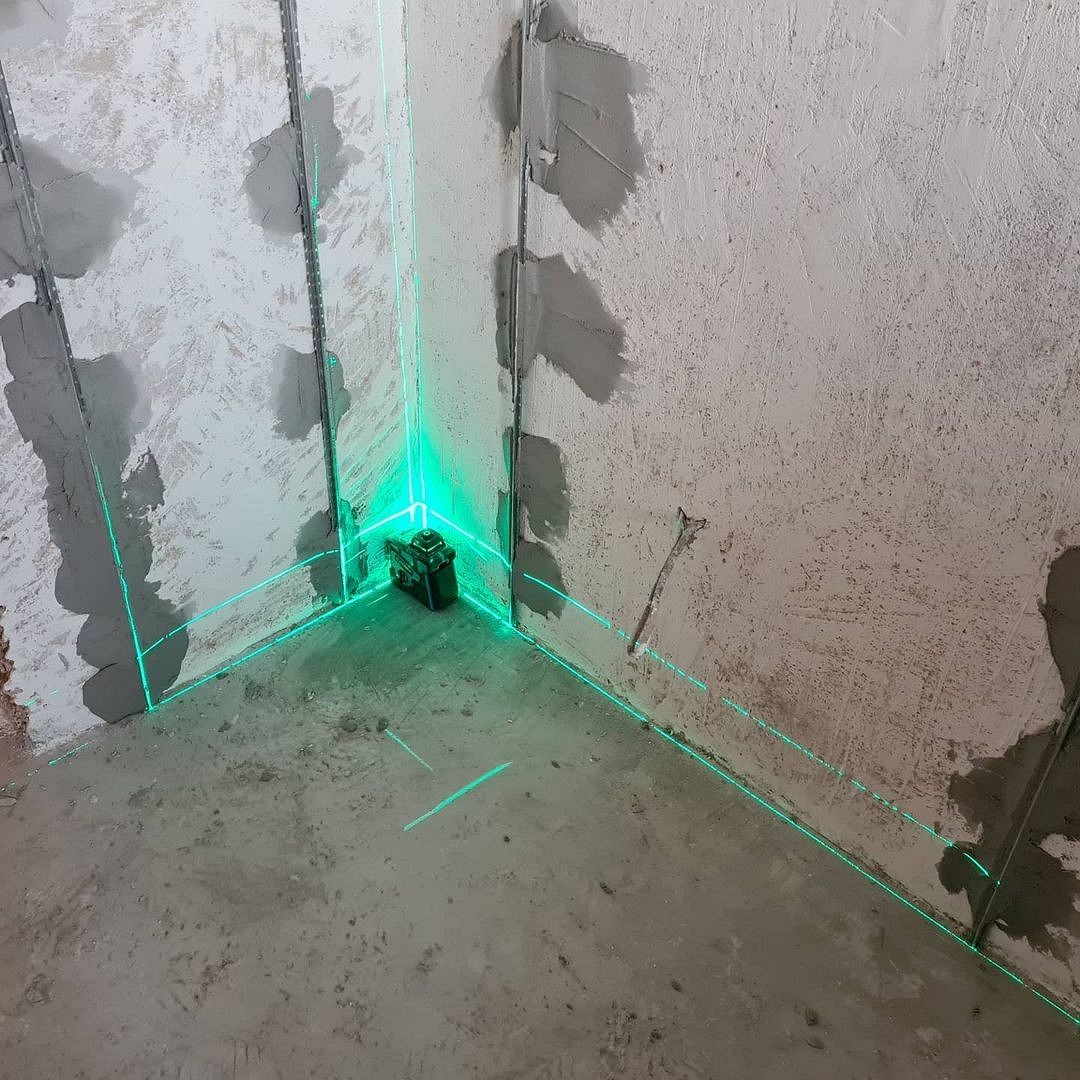

Как выставлять маяки с помощью лазера

Как выставлять маяки с помощью лазера

Статьи

Для этого нам понадобится лазерный нивелир, способный проецировать одновременно горизонтальные и вертикальные линии.

Приступаем к работе

Прежде, чем браться за уровень, необходимо подготовить стену. Отбиваем все наплывы штукатурки и наносим грунтовку. После этого отмечаем на стене места, в которых необходимо установить маяки. Здесь все просто. Сначала отмечаем положение крайних маяков. Они должны находиться на расстоянии 20-ти сантиметров от края стены. После этого отмечаем положение промежуточных маяков. Делаем это таким образом, что бы маяки располагались на одинаковом расстоянии друг от друга, и что бы это расстояние составляло от одного до полутора метров. Далее по этим отметкам необходимо отчертить вертикальные линии. Т.е. прикладываем к каждой отметке строительный уровень и отчерчиваем вертикальную линию от пола до потолка.



Настало время нивелира. Если он держится на стойке, регулируемой по высоте, то устанавливаем его примерно в горизонтальном и вертикальном центре стены. Если стойки не имеется, то кладем его на пол, но тоже в горизонтальном центре. Почему именно в центре стены? Потому что в этом случае будет меньше погрешность. Включаем лазер и начинаем настройку расположения нивелира. На обеих стенах и на потолке будут спроецированы линии лазера. Необходимо расположить нивелир так, что бы от лазерной линии до стены, которую собираемся штукатурить, было расстояние от 15 до 30 мм (потому что слой штукатурки должен быть от 15 до 30 мм). Если расстояние от линий до стены большое, а уменьшить его нельзя из-за того, что нивелир упирается в стену, в этом случае придется взять молоток с зубилом и выдолбить в стене ямку, что бы нивелир мог подсунуться ближе. Когда боковые и верхняя линии установлены в правильном положении, берем обычную математическую линейку и с помощью ее проверяем расстояние до лазера в различных частях стены.

Для этого прикладываем линейку к стене. На линейке отобразится линия лазера. Убеждаемся, что луч находится на расстоянии не менее 15-ти мм от стены. И таким образом проверяем линейкой стену в некоторых выборочных точках. Если в какой-то точке расстояние от стены до линии менее 15-ти мм, значит в этом месте находится бугор. Если есть возможность, то этот бугор лучше сбить зубилом. Если нет возможности, тогда нивелир придется чуть-чуть отодвинуть от стены и снова проверить расположение линий. Когда нивелир установлен в правильном положении, принимаемся за установку маяков.

Есть два способа их установки – с использованием дюбелей и без их использования.

Без использования дюбелей

Берем 6-ти миллиметровые маячки и отрезаем их до нужной длины. Замешиваем смесь с водой (для этой цели лучше всего подходит строительный алебастр, т.к. он затвердевает за несколько минут). Наносим небольшое количество смеси на стену (сверху, снизу и посередине) в том месте, где ранее разметили место для маяка.

И пока алебастр не затвердел, быстро прижимаем маячок. Расположить маяк необходимо таким образом, что бы его наружная сторона находилось непосредственно под плоскостью лазера, но что бы не загораживала его. Для контроля ставим на маячок линейку. В любой части маяка луч лазера должен находиться в самом начале линейки, т.е. почти впритык к маяку. И таким образом устанавливаем все остальные маяки.

С использованием дюбелей

Предыдущий способ хороший, быстрый, но не очень удобный. Гораздо удобнее устанавливать маяки на дюбеля. В этом случае добиться идеального результата гораздо легче. Для крепления маяков, как и в предыдущем способе, будет использоваться смесь, а дюбеля с шурупами будут играть всего лишь роль упоров. Для этого на ранее расчерченных линиях, которыми мы отметили положение каждого маяка, необходимо высверлить отверстия и вставить дюбеля. Под одним маяком (если стены стандартной высоты) должно находиться 5 дюбелей. Располагаем их на равном расстоянии друг от друга.

Далее в первый дюбель вкручиваем шуруп и начинаем регулировать его положение. Для этого ставим на шляпку шурупа линейку и смотрим, на какое деление линейки указывает линия лазера. Положение шурупа должно быть таким, что бы на него можно было положить маяк, и от маяка до линии лазера оставался еще миллиметр. Т.е. если выбрали маяки высотой 6 мм, то от шляпки шурупа до линии лазера должно быть расстояние, равное 6 + 1 = 7 мм. Т.е. линия лазера должна светить на линейку в том месте, где находится отметка 7 мм. И таким образом под каждый маяк помещаем 5 дюбелей, и шуруп каждого дюбеля вкручиваем на уровень 7 мм от лазера. Теперь осталось только замешать штукатурную смесь, нанести ее на пространство между дюбелями и посадить на нее маяки, что бы они плотно прижались к дюбелям. В итоге маяки будут выставлены в идеально ровной плоскости, что обеспечит идеально ровную поверхность штукатурки.


Установка маяков – База знаний Proximi.io

Посещение места установки является важной частью успешного проекта. Установку лучше делать ближе к концу проекта, когда приложение готово к тестированию. Всегда лучше протестировать приложение в реальном месте, чтобы убедиться, что ничего непредвиденного не всплывет. В зависимости от того, насколько далеко находится ваше место проведения, обычно лучше проводить тестирование во время той же поездки, что и установка.

Подготовка

Убедитесь, что ваше место проведения правильно настроено на платформе Proximi.io, включая планы этажей и настройку навигации. Команда Proximi.io поможет вам с адаптацией. Они также предоставят вам план установки и дистанционное обучение установке. Не забудьте согласовать время установки с командой Proximi.io, чтобы наши технические специалисты были доступны для быстрой поддержки в случае необходимости. Для этой цели рекомендуется избегать выходных и праздничных дней в качестве дат установки.

Оставьте много времени для установки. За один день один человек монтирует от 2500 до 5000 квадратных метров монтажной площади. Если вы будете прикручивать маяки к стенам/потолку, то установка займет еще больше времени. Технические специалисты Proximi.io предоставят вам план установки вместе с оценкой времени, которое займет установка. Не забудьте согласовать время установки с местом проведения, т.е. в офисном здании необходимо следить за тем, чтобы конференц-залы не были полностью забронированы во время вашего визита.

Обучение установке + установка devkit занимает около 2-3 часов.

Предпосылки для посещения места установки:
– план зала, распечатанный в большом размере (желательно А3)*
– Маяки легко настраиваемые**
– установочный материал, например прочный двусторонний скотч (рекомендуется: https://www.3m.com/3M/en_US/p/d/b40072022/)
– ножницы для ленты
– лестница или любое другое средство для доступа к потолку
– лазер или рулетка
— устройство Android и iOS (более новая модель с минимально новой или предпоследней версией операционной системы)
– Приложение управления Proximi.
io
– Ваше собственное приложение для тестирования
– Технические специалисты Proximi.io готовы по вызову для любых потребностей в поддержке

*Вы получите план установки от команды Proximi.io после предоставления им точного подробного плана этажа в формате CAD или PDF. На плане этажа должна быть письменная информация о масштабе и ориентации.

**Если вы заказали комплект разработчика Proximi.io или другие маяки через Proximi.io, ваши маяки будут доставлены уже настроенными. Если нет, вы должны заранее позаботиться о настройке маяков. Мощность передачи должна быть между -12 дБмВт и -16 дБмВт. Интервал передачи должен быть около 200-350 мс. Технические специалисты Proximi.io предоставят вам конкретные настройки. Инструкции по настройке маяков см. в документации производителя маяков.

Важно!  Не используйте клейкую ленту! Материалы в ленте отражают сигнал, что приводит к плохим результатам.

Первые шаги

Начните установку с простого места, например, из коридора.

Начните всего с 2 маяков. Proximi.io Management App — отличный инструмент для установки. Он визуализирует, где расположены все маяки, какие из них могут быть услышаны SDK в данный момент, а также относительную силу различных сигналов маяков.

  1. На плане установки есть места расположения маяков, отмеченные цветными точками, но нет названий конкретных маяков. Вы можете выбрать любые 2 маяка из своих ящиков, если не указано иное.
  2. Запишите названия маяков на плане этажа рядом с цветными точками.
  3. Установите маяки как можно ближе к месту, отмеченному на карте. Идеальным местом установки является потолок, когда высота потолка составляет около 2-4 метров. Если это невозможно по какой-либо причине, вы также можете установить их на стены на высоте около 3 м.
  4. Войдите на веб-портал Proximi.io со своего ноутбука или мобильного телефона. Импортируйте два маяка и перетащите их в правильные места, следуя этой документации.
  5. Установите приложение Proximi.io Management из Play Store. Войдите с тем же именем пользователя и паролем, которые вы используете для входа на портал.
  6. Вы должны увидеть, как приложение распознает ваше местоположение и приближается к месту проведения. Начните ходить от одного маяка к другому. Вы должны увидеть, как ваше положение фиксируется очень близко к маяку, когда вы стоите рядом с ним, а затем начинаете плавно двигаться к следующему, когда идете к нему.
  7. Если поведение отличается от описанного здесь, свяжитесь с командой Proximi.io, и они помогут вам отладить то, что происходит.
  8. Если вас устраивает поведение, вы можете продолжить установку.

Лучшие места для установки маяков

Помните, что маяки всегда должны находиться в прямой видимости мобильного устройства. В идеале маяки размещают посередине дорожки, прямо над дорожкой, по которой будут ходить пользователи. Не забудьте установить маяки и в лифтах.

Области, требующие особого внимания, — это помещения с открытым потолком на верхние этажи. Это довольно типично для торговых центров и других крупных зданий, и команда Proximi.io сможет вам в этом помочь.

Не прячьте маяки за строениями, и особенно избегайте размещения маяков рядом с крупными металлическими предметами. В местах с очень высокими электромагнитными помехами (например, в серверных) могут потребоваться дополнительные маяки. Оставьте несколько сантиметров между маяком и любыми углами. Не забудьте установить маяки на расстоянии вытянутой руки, чтобы избежать нежелательного внимания к маякам.

В этом видео даны краткие советы по установке маяков в оптимальных местах:


Тестирование

После завершения установки протестируйте собственное приложение. Если у вас возникли какие-либо проблемы, повторите попытку с помощью приложения управления Proximi.io. Это поможет вам проанализировать, связана ли проблема с установкой или приложением. Команда Proximi.io будет рада помочь вам в любых проблемных областях.

Можно ли красить маяки?
Да, хотя это и не рекомендуется, чтобы гарантировать, что краска не попадет на электронику, можно замаскировать маяки, покрасив их. Только убедитесь, что краска не является чем-то особенным, включающим металлические или магнитные элементы.

Вы получили ответ на свой вопрос?

Спасибо за ответ Не удалось отправить отзыв. Пожалуйста, повторите попытку позже.

Установка стробоскопа и маяка

При установке маяка в комплект входят дополнительные элементы для его сборки. Если вы приобрели стробоскоп, вы можете пропустить этот раздел и перейти к «Установке переключателя приборной панели
».

Блок маяка

1. Следуйте инструкциям, прилагаемым к блоку маяка.

2. Просверлите отверстие диаметром 3/8 дюйма в центре нижней части маяка.

3. Найдите 2 красных провода с помощью одной лопатки. Отрежьте внутреннюю часть лопатки и обожмите оба красных провода вместе с помощью 9.0017 поставляется с мужской пулей.

4. Установите черный заземляющий провод, имеющий только одну синюю проушину, внутрь маяка с помощью прилагаемого крепежного винта 10x24x.50” с зубчатой ​​гайкой. (См. выделенное на изображении шага 4 на предыдущей странице.)

5. Пропустите оба провода через отверстие 3/8 дюйма, просверленное в нижней части маяка. Затем протолкните пластиковую втулку, чтобы провода не перетирались.

Установка переключателя приборной панели

1. Войдите в кабину и с левой верхней стороны приборной панели, там будет заглушка, которую нужно вынуть.

2. Открутите заднюю часть выключателя света.

3. На обратной стороне написано: заземление, нагрузка и питание
. Убедитесь, что «земля» находится сверху, когда вы вставляете его в вилку.

4. Затем снимите панель с левой стороны приборной панели и отсоедините два штекера USB, и вы готовы начать процесс подключения.

5. Внутри панели вы увидите 2 провода синего цвета с желтой полосой и черный провод, соединенные вместе.

ПРИМЕЧАНИЕ: Ваш черный провод является «землей», один из синих проводов будет вашим «питанием» от блока предохранителей, а другой будет тем, который идет к вашему стробоскопу или маяку.

6. После того, как вы подключите коммутатор, возьмите черный заземляющий провод и подключите его к верхней части коммутатора.

7. Затем вы возьмете провод из жгута проводов

, который идет от вашего стробоскопа, и подключите его к среднему.

8. Наконец, провод, идущий от блока предохранителей, вы будете подключать последним.

9. После подключения вам нужно будет вставить предохранители в блок предохранителей.

10. Для стробоскопа возьмите предохранитель №5 и вставьте его в гнездо 12. Для маяка используйте предохранитель №10.

11. Теперь вам нужно найти жгут проводов вверху. Вы собираетесь сначала вытащить синий провод.

12. В правом верхнем углу привязи вы увидите маленькую металлическую кнопку, просто нажмите на нее, а затем вставьте синий провод в открытое отверстие.

13. Теперь, когда работа внутри кабины завершена, вы готовы выйти наружу и установить проблесковый маячок или проблесковый маячок.

Установка фонаря

14. Проденьте синий провод через отверстие, возьмите инструмент для зачистки проводов и зачистите синий провод примерно на ¼ дюйма.

15. Возьмите черную пластиковую втулку и наденьте ее на провод и обратно в целое. Это предотвратит перетирание проводов.

16. Затем возьмите женский конец пули и наденьте его. Обожмите его, и тогда вы готовы подключить свет.

17. Возьмите одну из черных втулок и наденьте ее на провода, прикрепленные к фонарям.
