Статьи 14.02.201920.04.2020

Если соблюдать все правила монтажа сэндвич-панелей, то весь процесс  строительства пройдет гладко и быстро, даже у тех, кто занимается этим впервые. Все дело в том, что монтировать этот стройматериал предельно просто – он легкий, он крепится на саморезы, он не требует дополнительной внешней отделки. Предварительное изучение  фасадного плана крепления панелей и узлов сведут все возможные проблемы к минимуму.

Технология горизонтального монтажа сэндвич-панелей

Стеновые «сэндвичи» могут крепиться двумя способами – горизонтальным и вертикальным, – совмещать которые в рамках одного объекта запрещено. Это первое правило, которому следует неукоснительно следовать.

Какой бы из способов вы не выбрали, предварительно придется возвести  металлический каркас, а для железобетонного каркаса  сделать обшивку из направляющих, поскольку стеновые плиты крепятся именно к ним.

После этого можно приступать к монтажу. Горизонтальный способ включает следующие шаги:

• Проклеить весь каркас уплотнительной лентой.
• Подготовить фундамент (цоколь), установив на него цокольный нащельник по уровню.
• Сборку следует начать с угла будущего здания. Снять с сэндвич-панели защитную пленку с внутренней стороны, затем установить плиту с помощью захватов, проверить строительным уровнем ее горизонтальность.
• Закрепить плиту на несущей конструкции с помощью саморезов на расстоянии как минимум 5 см от края. Для первой, угловой, обычно используется 3-5 винтов, для внутренних «сэндвичей» достаточно 2 на прогон или стойку. Количество крепежных изделий должно быть указано в проектной документации. Каждый изготовитель, выпуская сэндвич-панели, также разрабатывает свой альбом технических решений (АТР), в котором прописаны особенности изделия, правила монтажа узлов примыкания, описаны необходимые доборные элементы.
• На первую сэндвич-панель сверху укладывается вторая, после чего защелкивается замок, соединяющий плиты. Причём первая (стартовая) панель должна быть «паз».
• Последняя плита в дальнейшем стыкуется со свесом кровли.
• В пазы замков вводится силиконовый герметик, затем все стыки и углы закрываются специальными нащельниками. Без доборных элементов невозможно полноценно завершить строительство, поэтому об их приобретении следует озаботиться на первоначальном этапе.

Вертикальная укладка: правила и особенности

Этот способ крепления стеновых сэндвич-панелей целесообразно использовать, если стена совпадает по высоте с длиной плиты. Если нет, то приходится делать вертикальные стыки, а они затрудняют монтаж, чаще всего, увеличивают цену объекта, поскольку расход материала увеличивается, к этому добавляется стоимость специальной техники для подъёма-гидроманипулятора с качественной настройкой системы гидравлики. Оптимально длина «сэндвича» не должна превышать 6-8 м. Шаги вертикального способа сборки следующие:

• Правила монтажа сэндвич-панелей в этом случае практически идентичны. Он также начинается с угла объекта. Плита с помощью захватов устанавливается строго по уровню и закрепляется на каркасной конструкции двумя саморезами: сначала внизу, потом вверху.
• Здание монтируется вертикальными рядами. Вторая стеновая плита устанавливается рядом с первой. Они тщательно выравниваются, и затем осуществляется закрытие замка. Предварительно в пазы вводится монтажная пена или силиконовый герметик. При этом способе монтажа нужно добиваться как можно более плотного замкового соединения, поскольку малейший зазор станет причиной появления влаги. При горизонтальном способе плиты прижимаются плотно под собственным весом, а при вертикальном такого эффекта нет.
• Сэндвич-панель опять же крепится саморезами – вначале внизу, потом вверху. Обычно к каждой колонне (или прогону) плита прикручивается двумя винтами.
• После окончания всех работ по сборке необходимо установить нащельники, двигаясь от цоколя к коньку.

Правила монтажа сэндвич-панелей на крыше

Кровельные «сэндвичи» отличаются от стеновых своим внешним видом – они оснащены ребрами жесткости, которые делают крышу надежной и способной противостоять атмосферным явлениям. Монтаж кровли осуществляется так:

• Крепить кровельные плиты начинают с левого нижнего угла (свеса) и двигаются вверх до конька. Первая плита поднимается с помощью захватов на нужный уровень и монтируется на прогон тремя винтами через волну ребра жесткости.
• Вторая плита устанавливается сверху и также закрепляется саморезами. Конечно, лучше избежать стыков на крыше, выбирая изделия, длина которых полностью закроет скат, поскольку это упрощает монтаж и делает кровлю более надежной. В случае если невозможно скат закрыть одной панель, то завод-изготовитель делает так называемую «выборку» утеплителя и нижнего слоя металлического листа. В крайнем случае монтажники сами делают «выборку» на объекте.
• Таким образом собирается первый ряд, следом опять же снизу вверх устанавливается второй ряд сэндвич-панелей. Для внутренних рядов, как правило, достаточно двух саморезов для крепления. Нужно помнить, что все стыки в обязательном порядке нужно загерметизировать – клеем или пеной.
• После сборки всех кровельных «сэндвичей» осуществляется последний шаг – установка конька и прочих фасонных элементов.

Если Вы решили использовать в качестве стройматериала сэндвич-панели, по звоните нам по телефону в Москве – 8(495) 374-74-72 или оставляйте заявку на сайте, мы в кратчайшие сроки изготовим необходимый объем и быстро доставим заказ по Москве и области.

Как выполнить монтаж сэндвич-панелей в горизонтальном расположении?

Инструкции по установке сэндвич-панелей в горизонтальном расположении.



1. Для разгрузки больших сэндвич-панелей и профлистов необходимо использовать вилочные погрузчики с опорой и большим расстоянием между клыками вил.

2. Монтаж сэндвич-панелей следует начинать со стартовой отделки, выполненной с использованием толстого листового металла. Соответствующее положение элемента необходимо проверять с помощью уровня. Это позволит надлежащим образом установить первую панель.

3. Все места стыка сэндвич-панелей с каркасом должны быть герметизированы с помощью непромокаемого самоклеящегося уплотнителя. Самоклеящийся уплотнитель следует использовать как на стартовой отделке, так и на фундаментных основаниях, колоннах каркаса, рамах, ригелях и прогонах.

4. Перед укладкой первого ряда панелей необходимо закрепить наружный подоконник с соответствующим капельником для отвода дождевой воды от поверхности стен или кладки. Закрепление подходящего подоконника после укладки сэндвич-панелей может стать невозможным.

5. Учитывая значительный вес, перемещение сэндвич-панелей должно выполняться несколькими сотрудниками. Перед тем, как крепить панели к каркасу, необходимо снять защитную пленку с внутренней стороны. Учитывая возможность загрязнения панелей на строительной площадке, пленку с наружной стороны необходимо удалить как можно позднее. Однако это следует сделать в течение 3-х недель от даты производства.

6. Если это необходимо, сэндвич-панели можно аккуратно прибить с помощью деревянного бруска, чтобы не повредить замки и края.

7. Перед креплением панелей необходимо проверить их установку с помощью длинного уровня.

8. Монтаж панелей к стальному каркасу осуществляется с помощью саморезов. Это должны быть саморезы для стали, обязательно с уплотнительной шайбой. При этом необходимо обратить внимание на соответствующую установку механизма дрели, защищающего от образования нежелательных углублений в наружной облицовке. Саморезы должны крепиться на расстоянии 3,5 см от края панели.

9. Следует помнить об использовании самоклеящегося уплотнителя на последующих доступных элементах каркаса.

10. Конструкция замков сэндвич-панелей Balex Metal обеспечивает максимальную герметичность и взаимодействие соседних панелей, а полиуретановая прокладка, применяемая с замком, обеспечивает непрерывность теплоизоляции между сэндвич-панелями.

11. Сэндвич-панели являются материалами относительно легкими. Они не могут выдерживать какую-либо нагрузку, кроме собственного веса. Вес сэндвич-панелей толщиной 100 мм составляет примерно 12,5 кг на квадратный метр. В зависимости от их длины их следует перемещать с использованием специального оборудования. Balex Metal поставляет сэндвич-панели, подрезанные с точностью до миллиметра. Иногда, однако, их необходимо подгонять на строительной площадке. Резку можно выполнять только с помощью пил или лобзиков, оснащенных зубцами для резки стальных листов.

12.  При выполнении последующих этапов монтажа необходимо соблюдать технологические щели между досками, размером от 10 до 20 мм. Для непрерывности теплоизоляции эти щели должны быть тщательно заполнены пенополиуретаном низкого давления. Вертикальная отделка металлическими листами, прикрывающими деформационные швы между панелями, должна быть выполнена в пространственной версии так, чтобы они могли компенсировать возможные тепловые движения облицовки панелей.

Их вертикальное положение должно контролироваться с использованием длинного уровня. А крепление с помощью саморезов с прокладкой или герметичных заклепок на расстоянии примерно 30 см.







Сэндвич-панель Mammut World

На пересечении качества и инноваций

Сэндвич-панель Mammut World

Специалисты мира мамонтов, продолжая инновационные химические технологии в производстве, локализовали сэндвич-панели, импортированные из Германии, в первый шаг, и путем создания компании Mehrsa Shimi Fartak, основанной на знаниях, сырья, необходимого для этой отрасли, опираясь на местные знания и возможности. Произведено внутри страны, что является большим скачком в этой области.

Компания Mammut World начала свою деятельность в области производства различных видов сэндвич-панелей в 1991 году, и теперь, после 3 десятилетий непрерывной деятельности на площади около 2 000 000 квадратных метров, известна как наиболее специализированный производитель различных видов сэндвич-панелей. панели для крыши и стен, чистых помещений, холодильных камер, жилых и мастерских переносных кабин, прицепов-рефрижераторов, грузовых кузовов, коммерческих прицепов и морских контейнеров.

Успешное и заметное присутствие продукции Mammut World с ее конкурентными преимуществами на местном и зарубежном рынке сделало ее лидером рынка в качестве поставщика эффективных решений в различных отраслях, включая продукты питания, сельское хозяйство, инфраструктуру, транспорт, с точки зрения количества и качество, холодильное, медицинское, фармацевтическое и т. д.

Компания Mammut World, как один из крупнейших субъектов экономической деятельности в стране, предлагает всю свою продукцию с самыми высокими стандартами качества. Это великое достижение является результатом ее видения и реализации слогана «Испытайте лучшее»

Обладая более чем четвертьвековым опытом, Mammut World Company в настоящее время является ведущей компанией на Ближнем Востоке, которая смогла иметь сильную и эффективное присутствие в регионе с помощью новейших машин, новых решений, опытных и специализированных человеческих ресурсов.

Сосуществование качества и инноваций

Почему сэндвич-панели Mammut World?

Важными особенностями и причинами использования сэндвич-панелей являются следующие:

• 1Быстрое время монтажа

• 2Теплоизоляция и повышенная огнестойкость против огня пыль.

• 4Моющийся и устойчивый к различным химическим веществам.

Компания Mammut World, с помощью новейших автоматических машин непрерывного действия со средней производительностью 6 500 000 квадратных метров в год, в настоящее время является лидером местного рынка, которому не только удалось удовлетворить потребности внутреннего рынка и национальные проекты, но также имел заметный опыт на Ближнем Востоке.

Все виды наших сэндвич-панелей

Чистая комната

Мировые сэндвич-панели для чистых помещений Mammut являются уникальными современными строительными материалами и основным выбором проектировщиков и строителей чистых помещений, следуя самым высоким стандартам качества сырья и производства.

Холодильный склад

Холодильный склад представляет собой закрытое и изолированное помещение, в котором температура и влажность тщательно и постоянно контролируются. скоро.

Стеновая сэндвич-панель

Стеновая сэндвич-панель представляет собой вид строительных материалов, состоящий из двух слоев листов и впрыснутой между ними пены, и используется для покрытия стены и фасада

Качество и инновации

Для чего используются сэндвич-панели?

Сэндвич-панель представляет собой композитный материал, который изготавливается в виде сэндвичей (слоев), наружные слои которых выполнены из листового металла (PPGI, алюмоцинк или алюминий), а также имеет сердцевину из пенополиуретана различной плотности, которая впрыскивается между двумя слоями листа.

Этот тип материала используется для покрытия Крыши и стен промышленных цехов, заводов, производственных цехов, складов, сборных зданий, переносных бытовок, холодильных камер, чистых помещений, вахтовых поселков, временных жилых помещений и т. д.

Сэндвич-панели являются лучшим материалом в своем роде с точки зрения легкости и теплоизоляции по сравнению с аналогичными облицовочными материалами. Помимо небольшого веса и скорости исполнения, этот продукт экономичнее других материалов и соответствует всем стандартам энергосбережения.

Одной из важных особенностей полиуретановых сэндвич-панелей является их теплоизоляция и самый низкий коэффициент теплопередачи. Например, коэффициент теплопередачи сэндвич-панели толщиной 5 см эквивалентен кирпичной стене толщиной 172 см из-за чрезвычайно низкого коэффициента теплопередачи, что в долгосрочной перспективе приведет к экономии энергии и снижению затрат.

Испытайте идеальное качество

Срок службы сэндвич-панелей

Необходимо пояснить, что, несмотря на материал покрытия, вес покрытия и его толщина также очень важны. По стандарту вес алюмоцинкового или оцинкованного металлического покрытия не должен быть менее 100 грамм на квадратный метр. Чем больше масса покрытия, тем выше коррозионная стойкость, а такое количество покрытия защищает стойкость листа от агрессивных факторов окружающей среды, включая влагу и коррозию, увеличивает срок службы листа и, как следствие , продукт сэндвич-панели.

Как установить и запустить проект?

После изучения работодателя и выбора консультанта группа проектировщиков приступает к этапу эксплуатации и анализирует структурные планы, которые должны быть покрыты сэндвич-панелями. Затем, выезжая на проект, проводятся полевые исследования, чтобы окончательно определить точные характеристики необходимой конструкции, включая размеры, количество, способ размещения на фасаде, а также другие материалы, используемые для монтажа. Необходимо, чтобы более подробная информация определялась инженерным подразделением в программе AutoCAD и на картах, чтобы дополнительная информация относилась к производственному подразделению.

Операцию по монтажу сэндвич-панелей можно выполнить очень быстро, и при соблюдении вышеуказанной инженерной точки зрения проект будет готов к эксплуатации в короткие сроки.

Защита окружающей среды означает защиту жизни

Сэндвич-панели можно использовать в различных погодных условиях, ограничений нет.

Сэндвич-панели имеют меньше отходов по сравнению с другими материалами, что говорит об их исключительной ценности. Он также передает гораздо меньше тепла, чем традиционные материалы, что предотвращает потери энергии и сохраняет природные ресурсы. Ко

Типы покрытия из сэндвич-панелей

Типы листов из сэндвич-панелей

Одним из основных компонентов сэндвич-панели является лист, который укладывается с обеих сторон сэндвич-панели. Этот лист изготавливается из разных видов стали с разными марками, которые производятся на станах горячей прокатки на сталелитейных заводах. Процент химических элементов, образующих сплав листа, обуславливает механическую прочность и высокую формуемость листа. По этой причине использование этих видов листов в производстве сборных конструкций и сэндвич-панелей очень распространено.

Выбор типа покрытия на поверхности листов сэндвич-панелей зависит от факторов окружающей среды, таких как тип климата региона с точки зрения влажности, снега и дождя, скорости коррозии, ‌ высоты над уровнем моря, температуры и количества солнечного света в этом районе. где проект будет построен. Это также зависит от вида деятельности или операции, осуществляемой после строительства проекта.

Типы покрытия из сэндвич-панелей

Оцинкованные и алюмоцинковые листы

Основным материалом обоих листов является углеродистая сталь, но покрытие из гальванического сплава на них предотвращает окисление и ржавчину во влажных и дождливых условиях. Следует отметить, что несмотря на материал покрытия, вес покрытия и его толщина также очень важны. По стандарту вес покрытия Aluzinc или Galvanized Metal должен быть не менее 100 г/м2.

Чем выше масса покрытия, тем выше коррозионная стойкость. Такое количество покрытия защищает лист от факторов коррозии, таких как влага и коррозия, и увеличивает срок службы листа и, следовательно, изделия из сэндвич-панели.

Типы покрытия из сэндвич-панелей

Пластизолевые листы

Некоторые продукты производятся в цехах, которые могут иметь очень влажные условия, кислотную или специальную среду. В этих случаях необходимо использовать для покрытия потолков и стен своих производственных цехов сэндвич-панели, которые намного долговечнее оцинкованных или алюмоцинковых сэндвич-панелей.

Производственные цеха, такие как: цеха по производству грибов, производство медных слитков, некоторых продуктов нефтехимии, производство специальных пищевых продуктов, молочных продуктов и т. д.

Для создания таких сред необходимо использовать покрытия, обладающие максимальной устойчивостью к коррозии. Эти условия создают такие проблемы, как сильная коррозия стен и потолков, поддержание и контроль необходимой влажности, износ стен и потолков, постоянная мойка и уборка рабочей среды и многие другие проблемы для проектировщиков и строителей производственных цехов.

Пластизоль представляет собой тип органического полимерного покрытия (краски) на основе термопластичного полимера поливинилхлорида (ПВХ), который наносится толщиной от 150 до 200 микрон на рулонные листы из легированного листового металла. Этот тип листа используется в сэндвич-панелях для крыш и стен в тех случаях, когда требуется сэндвич-панель с более высокой прочностью и лучшими характеристиками для атмосферных условий и сред, требующих высокой коррозионной стойкости.

Преимущества пластизольных сэндвич-панелей Mammut World

• 1⦁ Высокая устойчивость к некоторым кислотным, особым атмосферным и влажным средам с высокой коррозионной активностью.

• 2⦁ Устойчив к царапинам и поверхностным повреждениям, которые могут привести к повреждению поверхности листа.

• 3⦁ Устойчивы к солнечному свету в течение длительного времени и предотвращают повреждение краски.

Наши клиенты

Нам доверяют самые лучшие

Каталог панелей Mammut World Сэндвич

Ознакомьтесь с разнообразием сэндвич-панелей Mammut World.

Скачать каталог

Общие вопросы

В каких областях используются сэндвич-панели?

Сэндвич-панели применяются для покрытия кровли и стен жилых, административных, коммерческих, учебных зданий, промышленных цехов, холодильных камер, чистых помещений, авиационных ангаров, сельскохозяйственных навесов, спортивных залов, силосных складов, ферм, птицефабрик и многих других другие места.

Из какого материала сделаны верхний и нижний слои сэндвич-панели?

Верхний и нижний слои изготавливаются из предварительно окрашенной стали, оцинкованного алюминия или алюмоцинка, который чаще используется в строительной отрасли из-за его повсеместного распространения.

Какая плотность используется для изготовления сэндвич-панелей?

Плотность объектов обычно сравнивают с плотностью воды, чтобы определить, плавают ли они на воде или тонут. Оптимальная плотность полиуретановых сэндвич-панелей обычно составляет от 40 до 42 кг/м3.

Зачем нужна теплоизоляция сэндвич-панелей?

Тепло всегда течет от систем с более высокой температурой к системам с более низкой температурой, и это явление неизбежно. Но скорость этого потока можно резко уменьшить, и в этом основная цель теплоизоляции. Теплоизоляция сводит к минимуму потери тепловой энергии в зданиях и сооружениях, а также производствах и оборудовании, а следовательно, приводит к энергосбережению.

Изолированные панели

Изолированные панели

Панели Liner имеют одну поверхность из металлической обшивки с приклеенной к ней плитой из пенополистирола для лучшей теплоизоляции. За последние 20 лет конечные пользователи, подрядчики и консультанты стали все больше осознавать потери, связанные с передачей тепла.

Внешняя и внутренняя металлические обшивки изолированных панелей соответствуют тем же спецификациям, что и однослойные окрашенные панели, описанные выше. Кроме того, изолированные панели имеют полиуретановый сердечник, впрыскиваемый на заводе. Данные о теплопередаче можно найти в Техническом руководстве Zamil Steel по быстровозводимым зданиям.

Изоляция различных типов теперь используется во всех типах зданий. Zamil Steel была одной из первых компаний, представивших полиуретановые сэндвич-панели на Ближнем Востоке. Полиуретан был признан самым устойчивым к теплопередаче материалом.

Ex & Dx Liner Panel

Стальные панели Zamil типа Dx и Ex имеют внешнюю плоскую поверхность со скрытыми креплениями, обеспечивающими богатый и гладкий внешний вид внешних стен здания, а также внутренней облицовки крыш и стен.

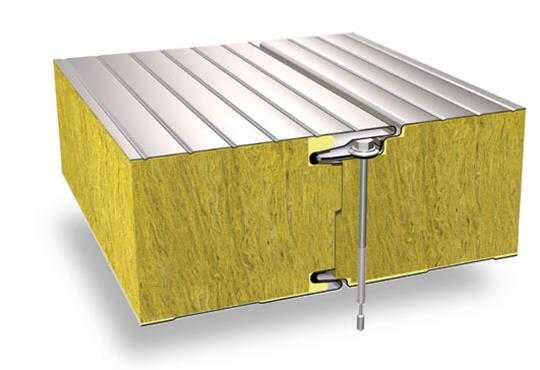

Стороны смежных панелей образуют замковую систему «паз-гребень», скрывающую крепежные элементы. Это улучшает внешний вид здания и повышает его безопасность.

Скачать спецификации

Все размеры указаны в миллиметрах.

Быстрая и простая установка

Изоляционная плита, приклеенная к внутренней поверхности панели, повышает ее жесткость и значительно облегчает обращение с панелью. Одна сторона панели крепится к замковому пазу соседней панели, а другая сторона крепится к вторичной системе стены, что обеспечивает более быструю и легкую установку.



Сэндвич-панели TEMPCON

Сэндвич-панели Tempcon (TCSQ), изготовленные с использованием жесткого вспененного полиизоцианурата (PIR) с внешним и внутренним листами из стали или алюминия, с профилем внешней обшивки Тип-S1 и профилем внутренней обшивки Тип-Q.

Панели TCSQ подходят для крыш и стен всех типов зданий.

Размеры и толщина

Сэндвич-панели Tempcon доступны в единственном типе внешнего профиля из стали и алюминия в сочетании с перечисленными ниже типами внутренней обшивки; изоляционный сердечник может быть изготовлен с различной толщиной и теплоизоляционными свойствами.
