Как строить сечение детали – —

Построение сечений

Разрез, служащий для выяснения устройства предмета лишь в от-

Рис. 24



Рис. 25

дельном, ограниченном месте, называется местным (рис. 24, 25).





Часть вида и часть соответствующего





разреза допускается соединять, разделяя их





сплошной волнистой линией или сплошной





тонкой линией с изломом (рис. 24).Если при





этом соединяются половина вида и полови-





на разреза, каждый из которых является





симметричной фигурой, то разделяющей





линией служит ось симметрии. При этом





рекомендуется разрез выполнять правее или





ниже оси симметрии (рис. 2, рис. 25).

а

б

Если с осью симметрии изображения

совпадает какая – либо линия, например,

Рис. 26







проекция ребра (рис. 26), то вид от разреза

отделяют сплошной волнистой линией, проводимой правее, если ребро изо-

бражается на виде (рис. 26, а), или левее, если ребро изображается на разрезе

(рис. 26, б).





Сечение — изображение фигуры, получающейся при мысленном рассечении предмета плоскостью. На сечении показывается только то, что находится непосредственно в секущей плоскости.

Сечения, не входящие в состав разреза, разделяют на: вынесенные (рис. 27) и наложенные (рис. 28).

Вынесенные сечения являются предпочтительными и их допускается располагать в разрыве между частями одного и того же вида (рис. 29).

























































































































































































































































































































































































































































































































































































































Рис. 27

Рис. 28

Рис. 29

Контур вынесенного сечения, а также сечения, входящего в состав разреза, изображают сплошными основными линиями, а контур наложенного сечения – сплошными тонкими линиями, причем контур изображения в месте расположения наложенного сечения не прерывают (рис. 28).

Ось симметрии вынесенного или наложенного сечения (рис. 28) указывают штрихпунктирной тонкой линией без обозначения буквами и стрелками

илинию сечения не проводят.

Вслучаях, подобных указанному на рис. 29, при симметричной фигуре сечения, линию сечения не проводят.

Во всех остальных случаях для линии сечения применяют разомкнутую линию с указанием стрелками направления взгляда и обозначают ее одинаковыми прописными буквами русского алфавита. Сечение сопровождают надписью по типу «А – А» (рис. 27).

Рис. 30

Для несимметричных сечений, расположенных в разрыве или наложенных (рис. 30), линию сечения проводят со стрелками, но буквами не обозначают. Если секущая плоскость проходит через ось поверхности вращения, ограничивающей отверстие или углубление, то контур отверстия или углубления в сечении показывают полностью (рис. 31).

Рис. 31



Если сечение получается со-



стоящим из отдельных самостоятель-



ных частей, то следует применять раз-

Рис. 32

резы (рис. 32).



Выносные элементы

Выносной элемент — дополнительное отдельное изображение (обычно увеличенное) какой-либо части предмета, требующей графического и других пояснений в отношении формы, размеров и иных данных.

Выносной элемент может содержать подробности, не указанные на соответствующем изображении, и может отличаться от него по содержанию (например, изображение может быть видом, а выносной элемент – разрезом).

При применении выносного элемента соответствующее место отмечают на виде, разрезе или сечении замкнутой сплошной тонкой линией – окружностью, овалом и т.п. с обозначением выносного элемента прописной буквой русского алфавита на полке линии-выноски. Над изображением выносного элемента указывают обозначение и масштаб, в котором он выполнен

(рис. 33).

Рис. 33

Выносной элемент располагают на чертеже возможно ближе к соответствующему месту на изображении предмета.

Построение аксонометрической проекции

На аксонометрическом изображении деталь рекомендуется располагать так, чтобы на переднем плане были более низкие элементы.

В аксонометрии обычно выполняют вырез¼ части детали, при этом вырез не всегда повторяет разрез, выполненный на ортогональном изображении. Угол, образованный секущими плоскостями, должен быть раскрыт.

На рис. 34 – 37 показано поэтапное выполнение изометрии детали с

вырезом ¼ части. Для удобства построений будем считать, что нижняя плоскость детали совпадает с горизонтальной плоскостью проекций, а ось z – с осью конической и цилиндрической поверхностей.

Рис. 34 Рис. 35

Рис. 36 Рис. 37

Выполнение задания начинаем с построения аксонометрических осей и очертания плоских фигур, полученных при сечении детали вертикальными плоскостями, проведенными по осям симметрии детали (рис. 34).

Отмечаем центры окружностей усеченного конуса и цилиндров – точки О1, О2, О3, О4 и строим изометрические проекции тех частей окружностей, которые остались после выполнения выреза (рис. 35). Заканчиваем построение прямоугольных очертаний детали (рис. 36). Выполнив штриховку плоских фигур, образовавшихся при сечении детали вертикальными плоскостями (проводя линии штриховки параллельно направлениям, показанным на рисунке), обводим контур детали (рис. 37).

Построение наклонного сечения

Наклонное сечение получается от пересечения предмета плоскостью, составляющей с горизонтальной плоскостью проекций угол, отличный от прямого.

На чертеже наклонные сечения выполняют по типу вынесенных сечений и в соответствии с направлением, указанным стрелками на линии сечения. При построении сечения не является обязательным строгое соблюдение проекционной связи между изображением, где задан след секущей плоскости, и фигурой сечения. Фигуру сечения можно расположить в любом удобном месте поля чертежа, рис. 38, б, в. При этом, если ориентация сечения на чертеже не соответствует направлению взгляда, указанному стрелками на штрихах линии сечения, то обозначение сечения должно сопровождаться знаком повернуто , рис. 38, в.

б

Рис. 38

studfiles.net

Сечения - Черчение

Производственные чертежи содержат различные типы изо­бражений — виды, разрезы, сечения.

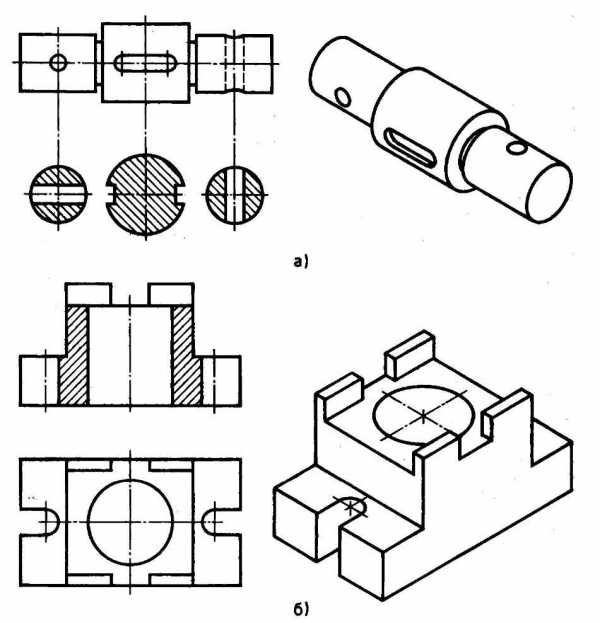

Сечения и разрезы позволяют выявить внешнюю и внутрен­нюю (рис. 147, а, б) форму детали. Названные изображения по­лучают в результате мысленного рассечения детали секущей плоскостью, положение которой выбирают в зависимости от формы изображаемой детали. Сечения и разрезы дополняют и уточняют геометрическую информацию о предмете и тем самым увеличивают возможности выявления формы изображаемого объекта на чертеже. В некоторых случаях они имеют большую информационную емкость, чем виды. Разрезы и сечения являют­ся проекционными изображениями и выполняются по правилам прямоугольного проецирования.

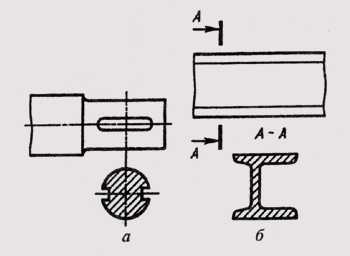

Рис. 147. Сечение (а) и разрез (б)



Сечение — изображение фигуры, получающейся при мыслен­ном рассечении предмета секущей плоскостью. В сечении пока­зывается только то, что находится в секущей плоскости.

Деталь проецируют на плоскость проекций V (рис. 148, а). Затем ее мысленно рассекают секущей плоскостью в том месте, где необходимо уточнить форму изделия. В секущей плоскости получают фигуру сечения. После этого секущую плоскость (вме­сте с фигурой сечения) мысленно вынимают, поворачивают во­круг вертикальной оси, перемещают параллельно плоскости про­екций и совмещают с плоскостью V так, чтобы изображения вида спереди и фигуры сечения не заслоняли друг друга (рис. 148, б). Обратите внимание на то, что при таком перемеще­нии секущей плоскости вид спереди находится в проекционной связи с сечением. Полученное изображение фигуры сечения на­зывают сечением, выполненным в проекционной связи.

Секущую плоскость с фигурой сечения допускается переме­щать в произвольном направлении, совмещая ее с плоскостью проекций, без учета проекционной связи. Такое сечение называ­ется сечением, выполненным на свободном месте чертежа (рис. 148, в). Сечение можно располагать и на продолжении сле­да секущей плоскости (рис. 148, г). Оно называется сечением, выполненным на продолжении следа секущей плоскости.

Если сечение располагается на продолжении следа секущей плоскости, то сечение не обозначается (см. рис. 148, г). Если се­чение располагается на свободном месте чертежа, то его обозна­чают надписью типа «А — А» (см. рис. 148, б, в).

Если секущая плоскость проходит вдоль оси цилиндрической или фонической поверхности, ограничивающих отверстие или уг­лубление, то их контур на сечении показывают полностью, на­пример изображение углубления конической формы (см. рис. 148).

Для выявления формы некоторых деталей иногда требуется выполнить несколько сечений, которые на чертеже обозначают буквами русского алфавита (рис. 149).

ГОСТ 2.305—68 устанавливает правила изображения и обозначения сечений.

Контуры фигуры сечения детали изображают сплошной ос­новной линией. Внутри этих контуров дают условное графическое обозначение материала детали (табл. 12).

Рис. 148. Сечения:

а — получение сечения; б - сечение, построенное в проекционной связи с видом; в - сечение, выполненное на свободном месте чертежа; г — се­чение, выполненное на продолжении следа секущей плоскости

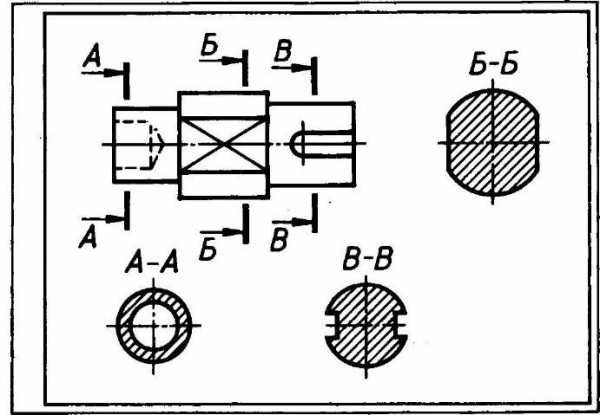

Рис. 149. Обозначение сечений буквами русского алфавита



12. Графические обозначения некоторых материалов на чертежах

cherch.ru

Построить третий вид и выполнить сечение детали.

           По двум видам : спереди (главному) и сверху построить третий вид и выполнить сечение детали в натуральную величину, пересеченной плоскостью А — А (рис. 1).


           Поверхность данного предмета составлена из частей сферы (1), призматической поверхности (2), конической (3) и цилиндри­ческой (4) поверхностей вращения и плоских областей (горизон­тальные плоскости 5, 6…9), профильные плоскости (10,11,12).

          Профильная плоскость 10 среза пересекает полусферу 1 по полуокружности а (проекции a1 , a2   — отрезки прямой, a3 — полу­окружность). Часть призматической поверхности пересекается этой плоскостью по двум симметричным отрезкам прямых, про­екции одного из них — отрезка b — отмечена на чертеже (проек­ция b2  — точка, b1, b — вертикальные отрезки).

           Коническая поверхность 3 плоскостью 10 пересекается по ги­перболе. Проекции дуги с гиперболы обозначены на чертеже (c1 , c2 — отрезки прямой, с3 дуга гиперболы). Построена вершина дуги и показано построение точек гиперболы. Ча­сти гиперболы, расположенные на поверхности предмета, выде­лены линией видимого контура, остальная часть дуги выполнена сплошной тонкой линией.

           Плоскость 7  пересекает коническую поверхность по окружно­сти. На чертеже построены проекции ее дуги d (d1, d3— отрезки прямой, d— дуга окружности).

           Плоскости 11 и 12 паза пересекают цилиндрическую поверх­ность 4 по четырем образующим. На чертеже построены проек­ции отрезка l одной из них (l1, l3 — отрезки прямой, l2 — точка).

           Плоскость 9 пересекает цилиндрическую поверхность по окружности. Проекции одной из дуг m, расположенной на поверхности предмета, обозначены на чертеже (m1m3 — отрезки прямой, m2 — дуга окружности).

            Выполнить сечение детали детали наклонной плоскостью А — А заключается в построении сечений плоскости с отдельными частями предмета, ограниченными поверхностями 1, 2, 3, 4, 5, 6, 10. Построения показаны на рис. 1, см.

Предлагаю посмотреть Вам примеры чертежей.

chertegik.ru

Построение наклонных («косых») сечений | Черчение для школьников

Построение наклонных («косых») сечений основано на материале, рассмотренном в статье способ перемены плоскостей проекций.

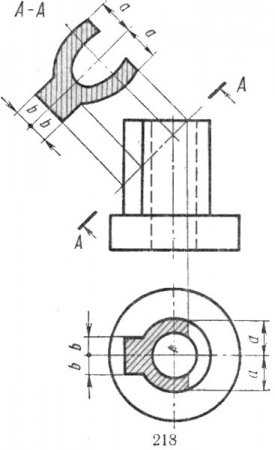

Первоначально строят горизонтальную проекцию фигуры сечения (рис. 218). Эта проекция является вспомогательной, она не дает действительной величины фигуры сечения, но позволяет безошибочно построить заданное сечение. Затем на произвольном расстоянии проводят ось симметрии фигуры сечения параллельно прямой А—А и в обе стороны от нее по перпендикулярному направлению откладывают величины, взятые с горизонтальной проекции фигуры сечения. На чертеже показано построение крайних отрезков а и b. На окончательном чертеже сохраняют только верхнее сечение — действительную форму фигуры сечения. При несимметричных сечениях вводят оси проекций х12 и s24 или другие, в зависимости от того, какую плоскость заменяют.

Для изучения разрезов и сечений часто применяют полые модели с проходными отверстиями. Решение подобных задач очень ценно не только для освоения разрезов и сечений, но и для развития пространственных представлений. Ценность задач увеличивается в связи с тем, что многие из них напоминают примеры из машиностроительной практики. Особенно часто встречаются в практике отверстия в пустотелых корпусах цилиндрической, конической и сферической форм.

rn
rn

TBegin:http://polynsky.com.kg/uploads/posts/2010-09/1284980674_oblique-section.jpg|-->TEnd-->

rn

rn

Имея дело с геометрическими телами, составляющими данную модель, надо применять к ним при решении способы и приемы, изученные в начертательной геометрии. При наличии многогранников следует пользоваться приемами нахождения точек входа и выхода прямых на поверхность тел. При пересечении кривых поверхностей с многогранниками, грани которых являются плоскостями, задача сводится к известным примерам пересечения кривых поверхностей плоскостями. Следует широко использовать способ полных сечений. В более сложных случаях рекомендуется мысленно расчленять задачу на две и решать каждую в отдельности; например, первоначально построить линии пересечения наружной поверхности с поверхностью проходного отверстия, а затем — поверхности проходного отверстия с внутренней поверхностью. Правильному решению задач помогает также введение обозначений точек, принадлежащих линиям пересечений.

Настроить Контекстную рекламу в Бишкеке для своего бизнеса.

polynsky.com.kg

4 Построение наклонного сечения

Сечение – изображение фигуры, получающейся при мысленном рассечении предмета одной или несколькими плоскостями. На сечении показывается только то, что получается непосредственно в секущей плоскости.

Положение секущей плоскости указывают на чертеже линией сечения (рис. 9). Для линии сечения должна применяться разомкнутая линия. На начальном и конечном штрихах следует ставить стрелки указывающие направление взгляда. Стрелка должна наноситься на расстоянии 2 – 3 мм от конца штриха. Начальные и конечные штрихи не должны пересекать контур соответствующего изображения. У начала и конца линии сечения ставят одну и ту же прописную букву русского алфавита, буквы пишут около стрелок с внешней стороны угла. Сечение должно быть отмечено надписью по типу «А–А» (всегда двумя буквами через тире).

Рис. 9

Сечения делятся на вынесенные и наложенные. Вынесенные сечения располагаются на свободном поле чертежа и являются предпочтительными. Сечение по построению и расположению должно соответствовать направлению указанному стрелками. Допускается располагать сечение на любом месте поля чертежа, а также с поворотом с добавлением условного графического обозначения .

Построение вынесенного сечения можно производить как рассмотренное в начертательной геометрии построение истинной величины плоской фигуры – методом перемены плоскостей проекций. Все размеры, расположенные вдоль оси вынесенного сечения, замеряются по точкам пересечения ребер и образующих детали с линией сечения, а размеры, перпендикулярные к ним, определяются на виде сверху. Вынесенное сечение строится по точкам, построение которых показано на примере точки 5 (рис. 10).

Рис. 10

5 Построение аксонометрической проекции с вырезом одной четверти

На симметричных деталях, чтобы показать внутреннее устройство в аксонометрической проекции, делают вырез ближней четверти (см. рис. 5). Этот вырез не связывают с разрезом на ортогональных проекциях. Так, например, на горизонтальной проекции оси симметрии (вертикальная и горизонтальная) делят изображение на четыре четверти. Выполняя разрез на фронтальной проекции, как бы удаляют нижнюю правую четверть горизонтальной проекции, а на аксонометрической проекции удаляют нижнюю левую четверть детали.

Правила построения аксонометрических проекций подробно изложены в учебном пособии «Аксонометрические проекции»[5].

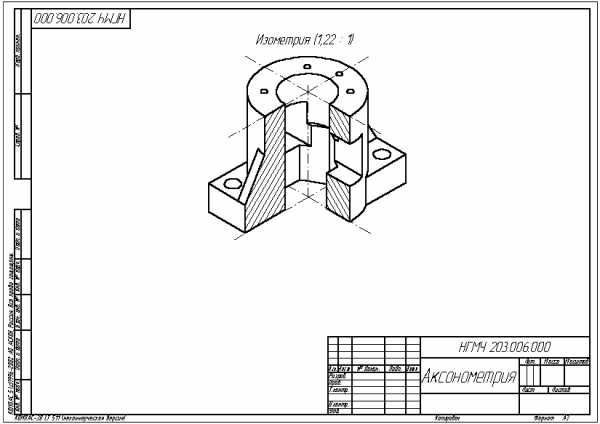

Пример построения аксонометрической проекции детали с вырезом одной четверти показан на рис. 11. Построенная в тонких линиях деталь мысленно разрезается фронтальной и профильной плоскостями, проходящими через осиОхиОу.Заключенную между ними четверть детали удаляют, при этом становится видна внутренняя конструкция детали.

Разрезая деталь, плоскости оставляют на ее поверхности след. Один такой след лежит во фронтальной, другой в профильной плоскости разреза. Каждый из этих следов представляет собой замкнутую ломаную линию, состоящую из отрезков, по которым плоскость разреза пересекается с гранями детали и поверхностью цилиндрического отверстия. Фигуры, лежащие в плоскостях разреза, аксонометрической проекции заштриховывают.

Рис. 11

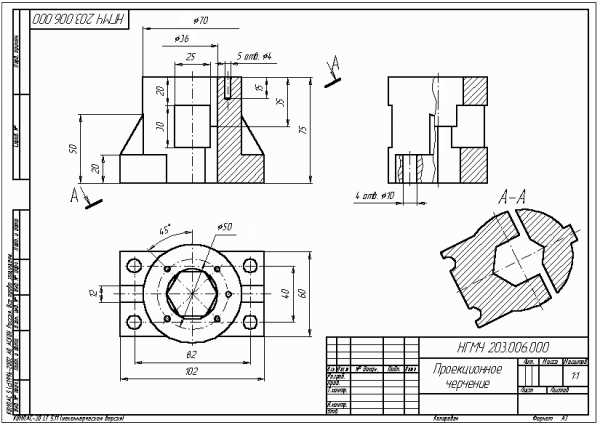

Пример оформления графической работы приведён на рис. 12.

Рис. 12

studfiles.net

Тема 5. Выполнение сечений на чертеже

Изображение фигуры, получаемой при мысленном рассечении одной или несколькими плоскостями, при условии показа на чертеже только того, что попало в секущую плоскость, называется сечением. Сечение отличается от разреза тем, что на нем изображают только то, что непосредственно попадает в секущую плоскость (рис. 1.5.1, а). Сечение, как и разрез,— изображение условное, так как фигура сечения отдельно от предмета не существует: ее мысленно отрывают и изображают на свободном поле чертежа. Сечения входят в состав разреза и существуют как самостоятельные изображения.

Сечения, не входящие в состав разреза, разделяют на вынесенные (рис. 1.5.1, б) и наложенные (рис. 1.5.2, а). Предпочтение следует отдать сечениям вынесенным, которые можно располагать в разрезе между частями одного и того же изображения (рис. 1.5.2, б).

По форме сечения делят на симметричные (рис. 1.5.2, а, б) и несимметричные (рис. 1.5.1, б).

рис 1.5.1

рис 1.5.2

рис 1.5.3

рис 1.5.4

Контур вынесенного сечения вычерчивают сплошными основными линиями, а наложенного — сплошными тонкими, причем контур основного изображения в месте расположения наложенного сечения не прерывают.

Обозначение сечений в общем случае аналогично обозначению разрезов, т. е. положение секущей плоскости отображают линии сечения, на которых наносят стрелки, дающие направление взгляда и обозначаемые одинаковыми прописными буквами русского алфавита. Над сечением в этом случае выполняют надпись по типу «А — А» (см. рис. 1.5.2, б).

Для несимметричных наложенных сечений или выполненных в разрыве основного изображения, линию сечения со стрелками проводят, но буквами не обозначают (рис. 1.5.3, а, б). Наложенное симметричное сечение (см. рис. 1.5.2, а), симметричное сечение, выполненное в разрыве основного изображения (см. рис. 1.5.2, б), вынесенное симметричное сечение, выполненное по следу секущей плоскости (см. рис. 1.5.1, а), оформляют без нанесения линии сечения.

рис 1.5.5

Если секущая плоскость проходит через ось поверхности вращения, ограничивающей отверстие или углубление, то контур отверстия или углубления вычерчивают полностью (рис. 1.5.4, а).

Если секущая плоскость проходит через сквозное некруглое отверстие и сечение получается состоящим из отдельных самостоятельных частей, то следует применять разрезы (рис. 1.5.4, б).

Наклонные сечения получаются от пересечения предмета наклонной плоскостью, составляющей с горизонтальной плоскостью проекций угол, отличный от прямого. На чертеже наклонные сечения выполняют по типу вынесенных сечений. Наклонное сечение предмета нужно строить как совокупность наклонных сечений составляющих его геометрических тел. Построение наклонных сечений основано на применении способа замены плоскостей проекций.

При вычерчивании наклонного сечения нужно определить, какие поверхности, ограничивающие предмет, рассекаются секущей плоскостью, и какие линии получаются от пересечения этих поверхностей данной секущей плоскостью. На рис. 1.5.5 построено наклонное сечение «А — А». Секущая плоскость пересекает основание предмета по трапеции, внутреннюю и наружную цилиндрические поверхности — по эллипсам, центры которых лежат на основной вертикальной оси предмета. Чтение формы наклонного сечения упрощается, если построить горизонтальную проекцию наклонного сечения как наложенное сечение.

К началу страницы

studfiles.net

83. Выполнение сечений на чертеже



Изображение фигуры, получаемой при мысленном рассечении одной или несколькими плоскостями, при условии показа на чертеже только того, что попало в секущую плоскость, называется сечением. Сечение отличается от разреза тем, что на нем изображают только то, что непосредственно попадает в секущую плоскость (рис. 186, а). Сечение, как и разрез,— изображение условное, так как фигура сечения отдельно от предмета не существует: ее мысленно отрывают и изображают на свободном поле чертежа. Сечения входят в состав разреза и существуют как самостоятельные изображения.

Сеченик, не входящие в состав разреза, разделяют на вынесенные (рис. 186, б) и наложенные (рис. 187, а). Предпочтение следует отдать сечениям вынесенным, которые можно располагать в разрезе между частями одного и того же изображения (рис. 187, б).

По форме сечения делят на симметричные (рис. 187, а, б) и несимметричные (рис. 186, б).

Контур вынесенного сечения вычерчивают сплошными

Рис. 186


Рис. 187


Рис. 188


Рис. 189

основными линиями, а наложенного — сплошными тонкими, причем контур основного изображения в месте расположения наложенного сечения не прерывают.

Обозначение сечений в общем случае аналогично обозначению разрезов, т. е. положение секущей плоскости отображают линии сечения, на которых наносят стрелки, дающие направление взгляда и обозначаемые одинаковыми прописными буквами русского алфавита. Над сечением в этом случае выполняют надпись по типу «А — А» (см. рис. 186, б).

Для несимметричных наложенных сечений или выполненных в разрыве основного изображения, линию сечения со стрелками проводят, но буквами не обозначают (рис. 188, а, б). Наложенное симметричное сечение (см. рис. 187, а), симметричное сечение, выполненное в разрыве основного изображения (см. рис. 187, б), вынесенное симметричное сечение, выполненное по следу секущей плоскости (см. рис. 186, а), оформляют без нанесения линии сечения.

Рис. 190

Если секущая плоскость проходит через ось поверхности вращения, ограничивающей отверстие или углубление, то контур отверстия или углубления вычерчивают полностью (рис. 189, а).

Если секущая плоскость проходит через сквозное некруглое отверстие и сечение получается состоящим из отдельных самостоятельных частей, то следует применять разрезы (рис. 189, б).

Наклонные сечения получаются от пересечения предмета наклонной плоскостью, составляющей с горизонтальной плоскостью проекций угол, отличный от прямого. На чертеже наклонные сечения выполняют по типу вынесенных сечений. Наклонное сечение предмета нужно строить как совокупность наклонных сечений составляющих его геометрических тел. Построение наклонных сечений основано на применении способа замены плоскостей проекций (см. §§ 36, 58).

При вычерчивании наклонного сечения нужно определить, какие поверхности, ограничивающие предмет, рассекаются секущей плоскостью, и какие линии получаются от пересечения этих поверхностей данной секущей плоскостью (см. § 64). На рис. 190 построено наклонное сечение «А — А». Секущая плоскость пересекает основание предмета по трапеции, внутреннюю и наружную цилиндрические поверхности — по эллипсам, центры которых лежат на основной вертикальной оси предмета. Чтение формы наклонного сечения упрощается, если построить горизонтальную проекцию наклонного сечения как наложенное сечение.
