Размеры от общей базы и цепочкой
Указание размеров деталей, изображаемых на технических чертежах, имеет большое значение. Если они нанесены неправильно, то изготовленная согласно этой документации деталь может оказаться бракованной.
Одна из самых непростых задач, которые конструкторам и чертежникам приходится решать в процессе своей работы – это выбор того способа, которым нужно проставить размеры. Это объясняется тем, что необходимо одновременно обеспечить выполнение целого ряда технологических и конструктивных требований.
Главным условием, которое нужно соблюсти, заключается в том, что требуется достичь максимально возможной простоты изготовления детали и наименьшей ее себестоимости.
Размеры от общей базы
Координатный метод (метод от общей базы) состоит в том, что все размеры на чертеже указываются от некоей общей базовой поверхности. Он применяется тогда, когда к точности изготовления детали предъявляются повышенные требования.
Размеры наносимые от общей базы
Угловые размеры от общей базы
Размеры от нескольких общих баз
Размеры от нескольких общих баз
Этот метод является комбинированным, и состоит он в том, что размеры проставляются одновременно и координатным, и цепным способом. Специалисты считают его использование более оптимальным, поскольку он дает возможность более точного изготовления отдельных, требующих того элементов деталей.
Указание размеров цепочкой
Указание размеров цепочкой
При цепном методе нанесения размеров они указываются один за другим, и все располагаются на одной линии. Характерной особенностью этого способа является то, что при изготовлении отдельных элементов деталей суммарная погрешность накапливается. Она может быть весьма значительной, и тогда деталь окажется бракованной.
Большое количеств размеров от общей базы
В случае если на чертеже нужно отобразить большое количество размеров, которые предполагается наносить от общей базы, линейные и угловые размеры возможно наносить на общей размерной линии от нулевой отметки, а размерные числа по направлению от торцов выносных линий.
Вариант нанесения угловых размеров
Вариант нанесения линейных размеров
Основные понятия о базах
В технике базой называется тот элемент конструкции детали, который используется в качестве отправного для отсчета размеров. Им может являться какая-либо поверхность, а также линия (к примеру, центровая или осевая).
Что касается поверхностей, то они весьма многообразны, однако каждая из них относится к одному из следующих четырех типов:
- Основному
- Вспомогательному
- Исполнительному
- Свободному
Основные поверхности определяют то, какое именно положение в изделии имеет та или иная деталь. Поверхности вспомогательные определяют, какое положение имеет присоединяемая деталь по отношению к данной. Исполнительная поверхность – это та, которая используется для выполнения деталью своего функционального назначения. К свободным относятся поверхности, не соприкасающиеся с другими деталями.
Еще одним важным критерием деления баз является их назначение. Согласно которому они подразделяются на:
- Конструкторские
- Технологические
- Измерительные
- Установочные
- Направляющие
- Опорные
Конструкторской базой именуется та поверхность детали, которая используется в качестве основы для указания расстояний до поверхностей остальных. Она может быть как основной, так и вспомогательной.
База технологическая – этот та поверхность, которая определяет положение изделия или заготовки в процессе ремонта или же изготовления.
Относительно измерительной базы осуществляется контроль размеров, полученных при изготовлении детали.
Поверхность, которая лишает заготовку или деталь таких трех степеней свободы, как повороты вокруг двух осей и перемещение вдоль оси координатной, называют установочной базой.
В тех случаях, когда некая поверхность лишает изделие или заготовку не трех, а двух степеней свободы, она называется направляющей базой.
Что касается базы опорной, то под ней подразумевается такая поверхность, которая делает невозможной поворот изделия или детали вокруг своей оси или же перемещения вдоль нее.
Нанесение размеров
Вернуться на страницу «Оформление чертежей»
Нанесение размеров
согласно ГОСТ Р 21.1101-2013:
5.4.1 Линейные размеры на чертежах указывают без обозначения единиц длины:
— в метрах с точностью до двух знаков после запятой — на чертежах наружных сетей и коммуникаций, генерального плана и транспорта, за исключением случаев, оговоренных в соответствующих стандартах СПДС;
— в миллиметрах — на всех остальных видах чертежей.
5.4.2 Размерную линию на ее пересечении с выносными линиями, линиями контура или осевыми линиями ограничивают засечками длиной 2-4 мм, наносимыми с наклоном вправо под углом 45° к размерной линии, при этом размерные линии продолжают за крайние выносные линии (или соответственно за контурные или осевые) на 0-3 мм.

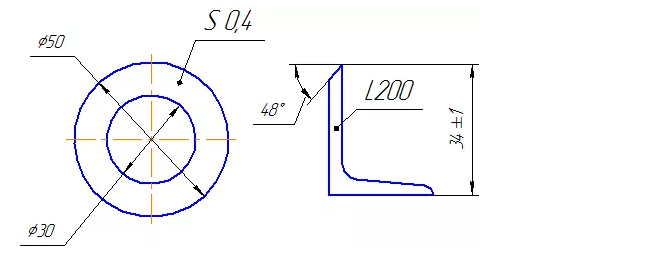

При нанесении размера диаметра или радиуса внутри окружности, а также углового размера размерную линию ограничивают стрелками. Стрелки применяют также при нанесении размеров радиусов и внутренних скруглений.
При нанесении размеров на аксонометрических схемах технологических трубопроводов и инженерных систем размерные линии допускается ограничивать стрелками.
Нанесение размеров выполняют согласно:
ГОСТ 2.302-68* Единая система конструкторской документации. Масштабы.
ГОСТ 21.501-2011 Система проектной документации для строительства. Правила выполнения рабочей документации архитектурных и конструктивных решений.
При нанесении размеров на строительных чертежах необходимо руководствоваться правилами указанных стандартов.
Размеры на строительных чертежах проставляют в миллиметрах без обозначения единиц измерения. Размеры на строительных чертежах, как правило, наносят в виде замкнутой цепи. Размеры допускается повторять.
Размерные линии на строительных чертежах ограничивают засечками – короткими штрихами длиной 2 – 4 мм, проводимыми с наклоном вправо под углом 45° к размерной линии.
Толщина линии засечки равна толщине сплошной основной линии, принятой на данном чертеже. При этом размерные линии должны выступать за крайние выносные линии
на 1–3 мм (рис.1).
Рис. 1. Размерная цепочка (размеры)
При недостатке места для засечек на размерных линиях, представляющих собой замкнутую цепочку, засечки рекомендуется заменять точками. Выносная линия может выступать за
размерную линию на 1–5 мм (рис. 2).
Рис. 2. Размерная цепочка (засечки)
Размерное число нужно располагать над размерной линией на расстоянии от 0,5 до 1 мм.
При нанесении размеров диаметров, радиусов и углов размерные линии ограничивают стрелками.
Расстояние от контура чертежа до первой размерной линии рекомендуется принимать не менее 10 мм. На практике это расстояние принимают 14–20 мм.
Расстояние между параллельными размерными линиями должно быть не менее 7 мм, а от размерной линии до кружка координационной оси – 4 мм.
На чертежах планов различают размерные линии, проводимые внутри плана (внутренние) и вне размеров изображения (внешние).
Рекомендуемые требования нанесения внутренних и внешних размерных линий указаны на рис. 3.
Рис. 2. Размерная цепочка (отступы)
На фасадах и разрезах здания кроме размерных линий показывают расстояние по высоте от уровня чистого пола первого этажа до уровня поверхности различных элементов здания условными знаками высотных отметок (рис. 4).
Рис. 3. Высотные отметки
Уровень пола первого этажа принимают за отметку отсчета: 0,000. Отметки выше условной нулевой обозначают со знаком « + »; ниже нулевой указывают со знаком « – ». Знак отметки может сопровождаться поясняющими надписями. Например: «Ур.ч.п.» – уровень чистого пола; «Ур.з.» – уровень земли.
На строительных чертежах отметки уровней указывают в метрах с тремя десятичными знаками.
На фасадах и разрезах отметки помещают на выносных линиях или линиях контура. В том случае, если несколько знаков уровня располагаются около одного изображения друг над другом, рекомендуется вертикальные линии отметок ориентировать на одной вертикальной прямой, длину горизонтальной полочки – одинаковой длины.
На планах зданий, если это необходимо, отметки наносят в прямоугольнике или на полке линии-выноски.
