Статьи
Качественный монтаж при строительстве быстровозводимых конструкций особенно важен, поэтому правильная сборка сэндвич-панелей определяет долговечность, низкие эксплуатационные расходы по зданию. Монтировать их между собой и к каркасу нужно с соблюдением определенных правил и технологий установки.
Правила работы со стеновыми сэндвич-панелями
Трехслойные сэндвич-панели сейчас активно используются для строительства зданий, поскольку их отличает простота монтажа и сборки: достаточно построить каркас, обшить его, и вот уже стоит готовый гараж, ангар, склад или любой другой объект. Чтобы возведенная конструкция служила долгие годы, нужно не забывать об основных правилах:
- Монтировать стеновые сэндвич-панели можно двумя способами – вертикальным или горизонтальным.
- Обшивать здание нужно по направлению снизу вверх.
- Прежде чем скрепить панели между собой, пазы замка обрабатываются герметиком, что делает сцепление более прочным и герметичным.
- К металлическому или железобетонному каркасу стройматериал должен крепиться специальными саморезами, оснащенными прорезиненной(EPDN) шайбой.
- Перед тем, как собрать стеновые плиты, каркас нужно проклеить уплотнительной лентой.
- Защитную пленку с изделий необходимо снять после сборки.
- Поднимать плиты на нужный уровень необходимо с помощью захватов или гидроманипулятора. Это поможет монтировать их ровно, без перекосов.
- Монтировать узлы крепления согласно разработанным стандартам.
Технология сборки стеновых сэндвич-панелей обычно не вызывает сложностей, и при должном опыте с ней справится любой строитель, главное, следовать проекту, правильно собирать узлы и не забыть о доборных элементах.

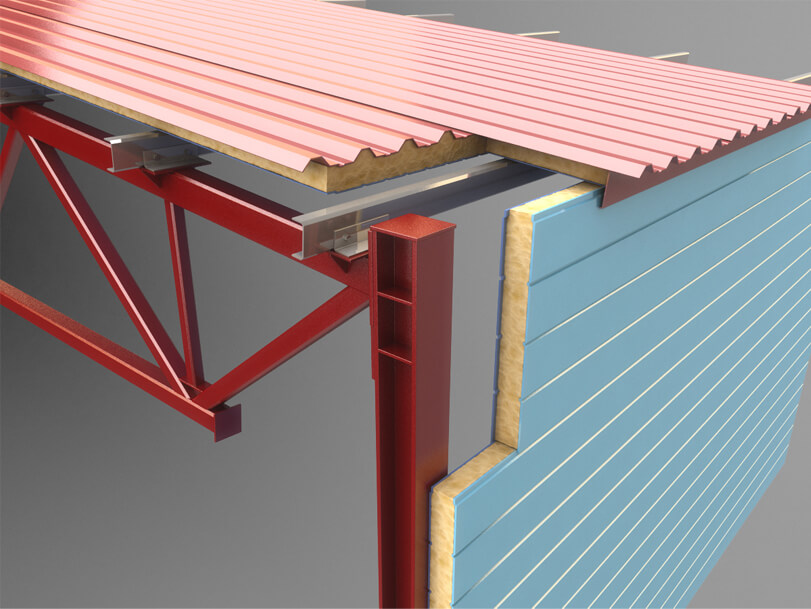

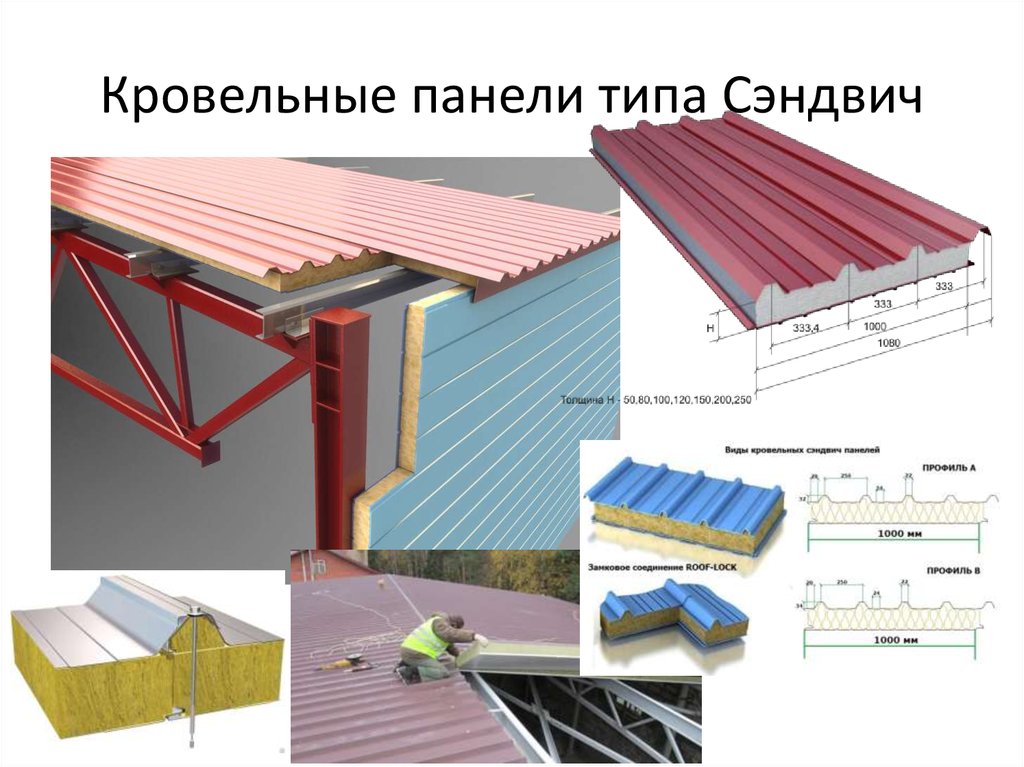

Сборка сэндвич-панелей: кровельный вариант
Если обшить крышу трехслойными панелями, то она будет служить долгие годы и выдержит любую непогоду. Для ее покрытия используется специальный вид «сэндвичей», снабженный ребрами жесткости. Сборка кровли имеет свои особенности:
- Кровельные панели крепятся непосредственно к прогонам.
- Монтировать панели начинают со свеса и «движутся» снизу вверх, по направлению к коньку. Они укладываются вертикальными рядами. Такое крепление способствует более плотному примыканию стыков и более надежному отводу влаги.
- По СНиП минимальный уклон кровли должен составлять 7°, если осадков выпадает много, то его увеличивают до диапазона 7 – 14°.
- Так же, как при сборке стеновых «сэндвичей», кровельные нуждаются в герметизации замков и уплотнительной ленте по прогонам.
- Крепление к прогонам осуществляется с помощью саморезов.
- Оптимальная длина кровельных «сэндвичей» – до 13 м при соответствующей толщине, при этом расстояние между прогонами должно быть согласно проектному решению.
При правильной сборке крыша не будет протекать, прекрасно удержит тепло и выдержит снег, дождь и ветер. Монтировать из плит можно как двускатную, так и односкатную крышу, причем займет это все буквально пару недель.
Инструменты, необходимые для монтажа сэндвич-панелей
Несмотря на простоту технологии работы с сэндвич-панелями, для сборки любого объекта (гаража, ангара, склада и т.п.) все же понадобится определенный набор инструментов и дополнительных деталей:
- Шуруповерт. Монтировать сэндвич-панели без него невозможно, поскольку вручную вкрутить саморезы аккуратно и строго перпендикулярно вряд ли получится.
- Саморезы и заклепки для фасонных элементов. Для «сэндвичей» используются специальные саморезы и шайбой на конце, которая обеспечивает герметичность отверстия.
- Захваты. Они бывают нескольких видов: типа струбцины (монтируемой в замок изделия), со сквозным сверлением (клещевой), вакуумный захват. Также для подъема строительного материала можно использовать стропы.
- Уплотнительная лента. Улучшает примыкание плит и не допускает трения.
- Плунжерный пистолет, посредством которого герметик вводится в пазы плит.
- Силиконовый герметик для герметизации стыков. Для стеновых и кровельных панелей используются разные виды клея.
- Доборные изделия. Они нужны не только для придания эстетической завершенности конструкции, но и для дополнительной защиты от негативных воздействий. При сборке стеновых «сэндвичей» понадобится установить угловые и цокольные элементы, нащельники (для торцов и откосов, нижние, верхние), переходники и парапетные детали. Обшивка крыши требует своего набора деталей – ендова, конек, опять же нащельники, соединительные и ветровые.
- Пила для резки «сэндвичей». Подойдет любая, действующая на основе способа холодной резки: дисковая, сабельная с мелкими «зубами», электролобзик.
Сэндвич-панели нужного размера, все доборные и крепежные изделия, Вы можете заказать у нас, позвонив по телефону в Москве 8(495) 374-74-72 или оставив заявку на сайте.
В кратчайшие сроки мы качественно изготовим необходимый объем, скомплектуем заказ и доставим на Ваш объект по Москве, Московской области или в регион РФ.
Статья: Способы монтажа зданий из сэндвич панелей
Основой любого быстровозводимого здания является каркас, который изготавливается из металла. В некоторых типах зданий – например, в знаменитых канадских каркасных домиках – его собирают из бруса.
В качестве ограждающих конструкций применяются несъемная опалубка или сэндвич-панели, и именно последний вариант предпочтителен для большей части застройщиков. Помимо высокой скорости возведения зданий, применение панелей исключает «мокрые» процессы и необходимость утепления строений – сэндвич-панели уже снабжены слоем теплоизоляции в оболочке из металла, древесностружечной плиты или пластикового покрытия.
Облицовка здания панелями – довольно простая задача для бригады профессиональных монтажников, в состав которой может входить всего 2-3 специалиста.
Вот почему легковозводимые конструкции из сэндвич панелей цена которых выгодно отличается от стоимости конструкций из традиционных материалов, так популярны, когда предприятию требуется быстрое и качественное решение для расширения бизнеса.
Строительство быстровозводимых зданий из сэндвич панелей
Сэндвич-панели – инновационный материал с различными наполнителями, используемый в основном при строительстве промышленных зданий следующих типов:
– Торговые комплексы;
– Производственные цеха;
– Промышленные морозильные и холодильные камеры;
– Станции автотехобслуживания;
– Складские помещения.
Сегодня улицы каждого города России украшают аккуратные разноцветные здания магазинов, торговых павильонов, спортивных сооружений, автосервисов и автомоек из сэндвич-панелей. Несмотря на всё еще небольшой срок службы бюджетных панелей (их долговечность составляет 40-50 лет), недорогие мобильные конструкции очень популярны, ведь в случае необходимости их легко демонтировать с последующей сборкой здания на другом участке.
Монтаж зданий из сэндвич панелей: способы укладки
Из двух возможных способов укладки панелей – горизонтального и вертикального – в зависимости от назначения здания выбирают наиболее оптимальный. Горизонтальный монтаж предусматривает первоначальный этап установки первого ряда облицовки на цоколь будущего строения. Облицовочную конструкцию ориентируют так, чтобы паз плиты (один из элементов замка) располагался снизу, иначе неизбежно попадание в замки воды.
Вертикальная установка панелей предусматривает начало монтажных работ с любого угла строения. Нижний ряд панелей также монтируется на цоколь строения, а места стыков (в случае строительства теплого здания) необходимо изолировать базальтовым утеплителем. Вертикальность стен контролируется при помощи лазерного нивелира или обычного строительного отвеса.
Таким образом, легковозводимые конструкции из сэндвич панелей цена которых на порядок ниже стен из кирпича и бетонных блоков, возводятся без применения тяжелой спецтехники бригадой из нескольких специалистов-монтажников.
Способы крепления сэндвич-панелей
На металлический каркас панели закрепляются на саморезы и другие специальные крепежные элементы двумя возможными способами: видимым и скрытым.
Видимые крепления производятся посредством кляммеров, заклепок и саморезов. Головка каждого крепежного элемента окрашивается под золото или под цвет облицовочных панелей.
Скрытый монтаж предусматривает выполнение пазов на внутренних сторонах панелей, через которые они и прикрепляются к каркасу строения с помощью крепежных элементов. При таком способе крепления лицевая сторона панелей имеет идеально ровную поверхность, однако стоимость монтажа немного увеличивается.
Строительство быстровозводимых зданий из сэндвич панелей позволяет существенно сократить сроки возведения зданий, благодаря привезенным прямо на стройплощадку уже готовым к сборке металлическим конструкциям.
Каждый элемент поставляется на площадку под определенным номером – это позволяет произвести сборку здания в полном соответствии с заводской схемой монтажа.
Соединение компонентов производится без использования сварочного аппарата посредством высокопрочных болтовых соединений.
Наши соответствующие услуги:
Монтаж кровельных сэндвич-панелей
Монтаж стеновых сэндвич панелей
Монтаж сэндвич панелей: цена за квадратный метр
Блог
– Подробный обзор композитных сэндвич-панелей
Перейти к содержимому Блог — Подробный обзор композитных сэндвич-панелейСэндвич-панели являются важными компонентами конструкции современных коммерческих автомобилей и автомобилей для отдыха. Они получили свое название от использования слоев (отсюда термин « бутерброд » ).
Использование этих панелей снижает производственные затраты и обеспечивает большую гибкость конструкции для производителей транспортных средств. Сэндвич-панели легкие, но обладают высокой механической прочностью и несущими структурными свойствами. Это позволяет повысить эффективность использования топлива и тем самым снизить эксплуатационные расходы.
При правильно подобранных материалах сердцевины сэндвич-панели также могут иметь выдающуюся тепловую эффективность. Такое сочетание легкой конструкции и высокоэффективной изоляции делает сэндвич-панели идеальным выбором для изготовления кузовов грузовиков, полуприцепов, караванов и автодомов.

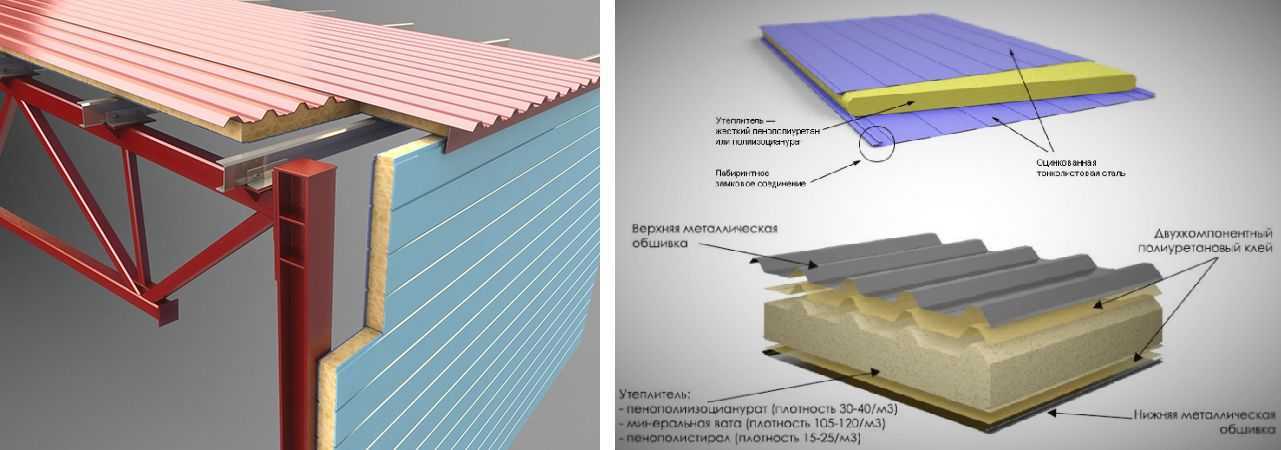

Что такое сэндвич-панели?Подобно сэндвичу, который вы едите, сэндвич-панели состоят из двух облицовок и сердцевины, но могут также содержать другие промежуточные слои и армирующие элементы. Сэндвич-панели изготавливаются путем прикрепления двух тонких, прочных и жестких обшивок с легким и относительно толстым сердечником между ними. Сэндвич-панели могут быть изготовлены из самых разных материалов, а также позволяют комбинировать различные материалы.
Сердцевина обычно состоит из легкого пенопласта, который обеспечивает изоляционные свойства. Сэндвич-структурированные композиты представляют собой особый класс материалов с такими ключевыми характеристиками, как малый вес, высокая жесткость и высокая прочность.
Композитная сэндвич-панель обладает огромными механическими преимуществами: облицовка поглощает силы растяжения и сжатия, а материал сердцевины сопротивляется силам сдвига и распора.
Каждая часть сэндвич-панели выполняет свою функцию и описана ниже.
- Лица
Поверхности воспринимают растягивающие и сжимающие напряжения в сэндвиче. Локальная жесткость на изгиб настолько мала, что ею часто можно пренебречь.
- Сердечник
Функция сердцевины состоит в том, чтобы поддерживать тонкие оболочки, чтобы они не прогибались, и удерживать их относительно друг друга. Для этого ядро должно обладать несколькими важными характеристиками. Он должен быть достаточно жестким, чтобы расстояние между гранями оставалось постоянным. Он также должен быть настолько жестким на сдвиг, чтобы грани не скользили друг по другу.
Жесткость сдвига заставляет грани взаимодействовать друг с другом. Если сердцевина слаба на сдвиг, грани не взаимодействуют, и сэндвич потеряет свою жесткость.
Именно сэндвич-структура в целом делает панели этого типа такими выгодными. Однако ядро должно удовлетворять самые сложные требования. Прочность в разных направлениях и малая плотность — не единственные свойства, которыми должен обладать сердечник. Часто предъявляются особые требования к продольному изгибу, изоляции, влагопоглощению, стойкости к старению и т. д.
- Клей (связующий слой)
Чтобы поверхности и сердцевина взаимодействовали друг с другом, клей между поверхностями и сердцевиной должен выдерживать и передавать силы сдвига между ними. Клей должен выдерживать как сдвигающие, так и растягивающие напряжения. Трудно указать, каким требованиям должен соответствовать клей. Простое правило заключается в том, что клей должен выдерживать такое же напряжение сдвига, как и сердцевина.
Идея сэндвич-панелей восходит к 19 веку. Однако этот метод получил широкое распространение в 20 веке, в основном в ответ на требования аэрокосмической промышленности оптимизировать соотношение прочности и веса.
Сегодня автоматизированные методы производства и гораздо более широкий выбор облицовочных материалов, наполнителей и клеев позволили производить композитные сэндвич-панели, которые могут быть адаптированы для удовлетворения широкого спектра требований в различных областях применения.
Основные преимущества сэндвич-панелейДавно известно, что два материала с более легким материалом между ними повышают жесткость и прочность конструкции, сохраняя при этом низкий вес и стоимость. Это также дает большую свободу дизайна. При транспортировке меньший вес позволяет увеличить полезную нагрузку.
Рост цен на топливо и повышение осведомленности о важности экологически безопасных решений привели к тому, что инновационные методы строительства, такие как сэндвич-панели, становятся все более популярными для проектирования конструкций.
Каждый килограмм, сэкономленный при строительстве любого транспортного средства, будь то грузовик, полуприцеп, дом на колесах или дом на колесах, приводит к тому, что в течение всего срока службы требуется меньше энергии.
Промышленность во многих сегментах осознает, что использование сэндвич-панелей не только полезно для окружающей среды и энергоэффективности конечного продукта, но и снижает затраты на проектирование с использованием легких решений. Использование легких материалов позволяет:
- Снизить затраты энергии при сборке автомобиля
- Более эффективная транспортировка материалов на производственные объекты
- Загрузить больше на партию
- Используйте более легкое оборудование на сборочной линии.
Чем легче транспортное средство, тем меньше энергии используется при повседневном перемещении людей или материалов. В течение типичного 25-летнего срока службы автомобиля экономия энергии значительна.
Сэндвич-панели сравнимы с бесконечной двутавровой балкой в том смысле, что при изгибе полки воспринимают нагрузки сжатия и растяжения в плоскости, а стенка несет нагрузки сдвига. В сэндвич-панели сэндвич-панели или ламинаты похожи на фланцы, а сердцевина – на ткань. Подобно двутавровой балке, когда обшивки разнесены дальше друг от друга, конструкция приобретает более пропорциональную жесткость. Более толстый сердечник обеспечивает то же самое, но он также обеспечивает общую низкую плотность, что приводит к высокому соотношению жесткости к весу.
Невероятно, но снижение веса при использовании многослойной конструкции может достигать 90%. Сэндвич-конструкция также предлагает дополнительные преимущества высокой теплоизоляции, акустического демпфирования, некоррозионной стойкости и повышенной ударопрочности. Как и у других балок и панелей, жесткость тесно связана с толщиной. Одним из существенных различий между конструкциями из обычных материалов и сэндвич-композитом является небольшая потеря веса для повышения выхода толщины.
Обычные лицевые материалы включают стекловолокно, алюминий и сталь, в то время как распространенными материалами сердцевины являются экструдированный полистирол XPS, полиуретановый полиуретан, полиэтилентерефталатный ПЭТ и поливинилхлоридный пенопласт ПВХ. Каждый из этих материалов и комбинаций материалов имеет свою долю на рынке и индивидуальные преимущества, начиная с низкой стоимости и заканчивая теплоизоляцией, огнестойкостью, малым выделением дыма, легкостью обработки, простотой формования и т. д.
При изготовлении сэндвич-панелей важно определить механические воздействия, которые могут возникнуть при эксплуатации автомобиля. Например:
- Насколько велики постоянные нагрузки, такие как собственный вес и полезная нагрузка?
- Какие спорадические и динамические силы, такие как ветер, необходимо учитывать?
- Будут ли эти нагрузки создавать изгибающие усилия после того, как панели будут встроены в кузов грузовика, полуприцепа, каравана или автодома?
- Имеются ли какие-либо силы сдвига, воздействующие на сердцевину, или следует ожидать особых нагрузок на облицовку, которые могут вызвать коробление и растрескивание?
При выборе компонентов для сэндвич-панели необходимо учитывать область применения и требования к ее характеристикам, химическую совместимость и стоимость.
Многослойная конструкция уже является отличным способом снижения веса при высоком соотношении прочности к весу и способности поглощать энергию. Использование композитных панелей делает конструкцию еще более выгодной, поскольку они обеспечивают, по крайней мере, такой же или даже более высокий уровень прочности, как алюминиевый сплав или сталь, но с более высоким уровнем жесткости.
