Монтаж перемычек над окнами в доме из газобетона – секреты современного мастера

Многие не слишком квалифицированные специалисты применяют для создания проемов в стенах железобетонные перемычки. Но ведь на сегодняшний день у многих производителей газобетонных ячеистых материалов в ассортименте присутствуют газобетонные перемычки. Их использование для создания проемов делает работу гораздо легче, внешний вид остается более эстетически приятным, не нарушает теплоизоляцию возведенной коробки. А порой можно и вовсе отказаться от применения от таких изделий. В данной статье мы разберем все тонкости использования перемычки из газобетона.

Блок: 1/5 | Кол-во символов: 559
Источник: https://kladembeton.ru/izdeliya/zdaniya-i-arhitektura/peremychki-dlya-gazobetonnyh-blokov.html

Армирование ряда под перемычкой

Ряд газобетона, на который опирается перемычка, необходимо армировать двумя прутками арматуры 8 диаметра. Армирование должно быть минимум на 900 мм по обе стороны от перемычки.

Делается это потому, что перемычка и вышестоящие элементы стены точечно давят на места опирания перемычки, создавая точечные сильные нагрузки на газобетон. И во избежание трещин, эти места необходимо армировать.

Также напомним про армирование подоконного ряда, почитать про это вы можете по ссылке.

Блок: 2/8 | Кол-во символов: 514
Источник: http://stroy-gazobeton.ru/39-armirovanie-peremychki-v-gazobetone

Для чего используют?

Кладки над проемами разного типа испытывают сильное давление не только в период возведения строения, но и во время последующей эксплуатации. Обычно, чтобы равномерно распределить нагрузки на дверные либо другие проемы, выполняется установка арматурных прутьев посредством штробореза, но только так, чтобы прут вошел в паз. Последний наполняют смесью, а внутрь паза кладут прут, но таким образом, чтобы его конец торчал не более чем на 30 сантиметров.

Деревянные коробы для дверей и других видов проема газобетонных зданий делают без пазов. После того как были изготовлены бруски необходимых размеров, пазы откладывают, также как и четверти. На окончаниях бруса делают отверстия по форме шипов. Потом все это собирают в короб. Довольно часто брус внизу делают цельным, без отверстий.

Процесс строения дверей во многом подвластен применяемым перемычкам. Если необходимо применение коробов для необычных проемов, то их размещают в проем и закрепляют при помощи болтов либо гвоздей. Швы короба обрабатывают либо пеной, либо минеральной ватой. Монтаж изделий над дверными либо оконными проемами — это довольно сложный процесс, который обязывает быть внимательным, собранным. Также немаловажным является соблюдение всех тонкостей технологического процесса.

Вернуться к оглавлению

Блок: 2/5 | Кол-во символов: 1291
Источник: https://kladembeton.ru/izdeliya/zdaniya-i-arhitektura/peremychki-dlya-gazobetonnyh-blokov.html

Монтаж

Ознакомившись с тем, что такое перемычки на газобетон и глубина опирания, перейдем к непосредственному процессу их монтажа.

Последовательность действий при установке газобетонных U-блоков

Подобные балки являются самыми распространенными в последнее время, так как процесс укладки готового заводского изделия довольно прост. Кроме этого, мастерам удается сохранить непрерывность кладки, получая при этом идеально ровную поверхность. Технология используется для усиления проемов до трех метров, работы заключаются в следующем:

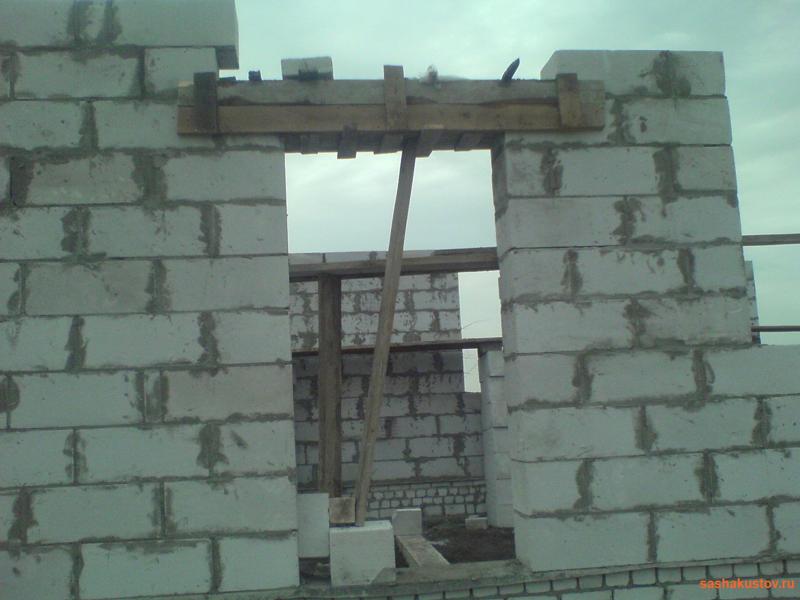

  1. Изготавливаются подпорки для перемычки, чтобы она не изогнулась под весом бетона. Для этого устанавливается доска по длине верхней кладки, которая подпирается деревянными брусками, кирпичами или металлическими трубами.
  2. Укладываются блоки таким образом, чтобы толстая стенка выходила наружу, а стрелка указывала наверх. Для правильной ориентации используем маркировку. Очень удобно, если толщина бруса соответствует толщине кладки, а его высота совпадает с высотой блока. При необходимости, для строения домов с толстыми стенами могут одновременно укладываться несколько балок. Для поднятия изделий, вес которых колеблется в пределах 100-200 кг, применяется подъемник.
  3. Проклеиваются все швы, в том числе и горизонтальные.
  4. Блоки с внешней стороны утепляются минеральной ватой или листами пенополистирола.
  5. Над проемом устраивается каркас из арматуры и скрепляющей проволоки. Предварительно он покрывается составом против коррозии.
  6. В блоки заливается бетон М200 до уровня их граней. Выравниваем и уплотняем состав.
  7. После высыхания бетона, убираем доски и подпорки.

Когда можно продолжить строительство? Только после полного затвердевания конструкции, продолжаем строительство. Сроки зависят от того, в какое время года производится стройка, от погодных условий, температуры и влажности воздуха. При жаре, засушливой погоде бетон нужно поливать водой до полного его закрепления.

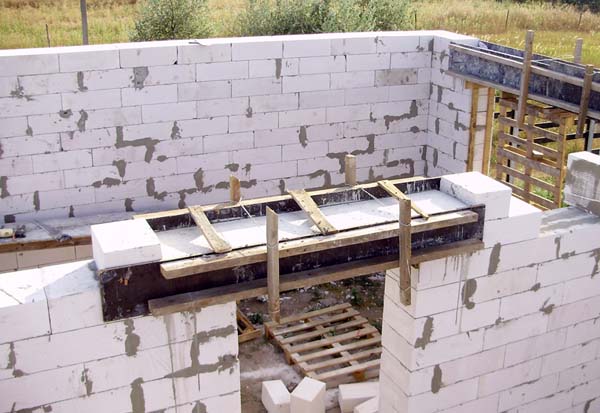

Этапы работ при усилении проема изделием из монолитного бетона

Заливка бетонной смесью является, как уже было сказано, самым дешевым способом обустройства будущего окна. Соблюдаем пошаговую инструкцию:

  1. Укладываем блочный ряд, предусматривая необходимое пространство с обеих сторон проема.
  2. Монтируем съемную опалубку из подручных материалов (фанеры, брусьев и т.д.),
  3. Укрепляем ее через каждые 50 см элементами в вертикальном и горизонтальном направлении.
  4. С наружной части стены закрепляем утеплитель.
  5. Устанавливаем каркас из арматуры. Для небольших сооружений возможно применение стальной армирующей сетки.
  6. Опалубка заливается раствором М200, М300.
  7. Состав следует утрамбовать и выровнять.
  8. Снимаем элементы опалубки после высыхания раствора.

Монтаж перемычек из уголков

Специалисты советуют использовать металлические уголки для усиления оконных конструкций до 1,2 метра в том случае, если высота последующей кладки составляет не менее двух третей ширины проема. При соблюдении данного требования, поступаем следующим образом:

  1. Выпиливаем пазы для уголков с отступом от краев, примерно на 10-13 см.
  2. Обрабатываем металлическую конструкцию составом против коррозии, оборачиваем ее штукатурной сеткой.
  3. Убеждаемся, что изделие упирается на стены.
  4. Укладываем уголки с внутренней и наружной стороны.

Наряду с данным методом, армирование также с успехом применяется для усиления нешироких проемов. Использование газобетонных или железобетонных балок в этих случаях не оправдано. Для армирования одного проема используются четыре прутика диаметром 10 мм. Стержни укладываются в отверстия, которые затем заполняются клеем или раствором. На закрепленные прутья далее укладываются блоки.

Укрепление проема – процесс, требующий определенных знаний и навыков. Чтобы обеспечить надежность и долговечность конструкции, важно правильно выполнить расчеты и последовательно произвести описанные действия.

Блок: 4/4 | Кол-во символов: 3883
Источник: https://betonov.com/vidy-betona/gazobeton/peremychki-nad-oknami-v-dome-iz-gazobetona.html

Схема армирования газобетона

Толщина перемычки должна соответствовать толщине стены. Перемычки делаются как для несущих толстых стен, так и для тонких внутренних перегородок. Учитывая это, нужно определить способ возведения перемычек.

Если проем во внешней несущей очень длинный, и требуется максимальна прочность перемычки, то лучше сделать перемычку по съемной деревянной опалубке с утеплением пенополистиролом.

Утеплитель должен находится со стороны улицы, а его толщина должна быть минимум 50 мм, чтобы избежать мостиков холода.

Сама опалубка должна быть очень жесткой и прочной, чтобы не провисала под тяжестью бетона, и чтобы ее не разорвало под распирающей нагрузкой жидкого бетона.

Нижняя часть перемычки работает на растяжение, то есть, основная работа арматуры приходится на нижние прутки арматуры. Из этого следует, что нижнее армирование перемычки должно быть более мощное, что обеспечивается использование арматуры большего диаметра, а также большим количеством прутков.

Так как газобетон является хрупким материалом, перемычка должна создавать высокую жесткость, с минимальным прогибом, во избежание трещин в кладке.

Армирование ответственной (длинной) перемычки нужно делать строго по расчетам! Но мы напишем вам некоторые рекомендации.

Для проемов длиной более 1500 мм нужно использовать качественную ребристую арматуру 10-14мм диаметра, количество нижних прутков должно составлять от 3 до 6, количество верхних прутков – 2-4. Чем меньше диаметр арматуры, тем больше прутков нужно применять.

Арматурный каркас обычно вяжется проволокой. Не вся арматура предназначена для сварки.

Для рамки (поперечная арматура) подойдут прутки 6 диаметра. Задача рамки – это удерживание рабочей арматуры в правильном положении. Расстояние между рамками должно составлять от 150 до 400 мм.

Сама перемычка должна опираться на стену минимум на 250 мм, а если перемычка длинная, то опирание должно быть еще больше.

Для заливки перемычек нужно использовать густой бетон марки М300-М350, с последующим уплотнением.

Блок: 3/8 | Кол-во символов: 2040
Источник: http://stroy-gazobeton.ru/39-armirovanie-peremychki-v-gazobetone

Виды перемычек для стен из газобетонных блоков

В зависимости от поставленных задач, в строительстве могут быть использованы следующие виды перемычек.

Из армированного газобетона

Применяются при возведении зданий из ячеисто-бетонных блоков. Зачастую используют их для перекрытия несущих стен жилых и общественных строений до четырех этажей. Оснащение проемов коробки газобетонными перемычками в несущих стенах целесообразно для домов, высота которых не превышает 17 метров. Преимущества использования газобетонных балок заключаются в следующем:

  • высокая скорость производства работ;
  • небольшая масса;
  • четкая и ровная поверхность, которую возможно декорировать краской или тонкослойной штукатуркой;
  • отсутствие «холодных зон».

Недостатком этих изделий считается высокая цена, однако она компенсируется другими плюсами.

Категорически запрещается распиливать изделие или подвергать другому механическому воздействию, так как от этого существенно снижается несущая способность блока.

Железобетонные

Изготавливаются из стальных прутьев и тяжелого раствора бетона. Такие приспособления обладают широким спектром применения. Используют их в строительстве для перекрытий, а также в качестве опорных конструкций. Главным плюсом является их доступность и низкая цена. К недостаткам железобетонных перемычек для газоблоков можно отнести высокую теплопроводность и существенную массу.

Деревянные

Такие дополнительные приспособления используют при строительстве домов из кирпича, дерева или ячеистого бетонного материала. Главным требованиям к зданиям, при монтаже деревянных перемычек, является наличие потолков с деревянным перекрытием. Используемый материал предварительно тщательно просушивается и обрабатывается антисептиком. Достоинством деревянных перемычек над окнами в доме из газобетона является возможность соорудить их своими руками. Также, нельзя не отметить их теплосохраняющие свойства, низкую стоимость, малый вес. При влиянии внешних факторов, они, к сожалению, деформируются и загнивают. Подверженность внешним воздействиям и небольшой срок службы, в сравнении с другими разновидностями перекладин, являются их основными минусами.

Металлические профили

Обладают отличными несущими характеристиками, однако применение их не всегда оправдано. Дело в том, что они предрасположены к коррозии метала. Да, и теплопроводимость у таких изделий весьма высока, поэтому возникает необходимость дополнительного утепления. Впрочем, перед тем как сделать стальные перемычки над окнами в доме из газобетона, следует учесть некоторые нюансы:

  • перед укладкой желательно со всех сторон покрыть уголки краской;
  • для фиксации профили скрепляют проволочной стяжкой или сваркой;
  • уголки не выступают из стены, их монтируют в газобетон;
  • перед монтажом уголки оборачивают штукатурной сеткой для обеспечения адгезии со штукатуркой.

Из монолитного бетона

Данный способ создания бетонной перемычки на газобетон является самым дешевым, однако требует немало хлопот. В результате, получается довольно крепкая конструкция, выдерживающая большие нагрузки. К недостаткам можно причислить тот факт, что после ее монтажа, теряется однородность поверхности стены, что обнаруживается при нанесении тонкого слоя штукатурки. До начала работ по устройству монолитной балки, требуется соорудить съемную опалубку из фанеры, досок или другого аналогичного материала.

При выборе материала для перемычек учитываются следующие характеристики: высота строения, его площадь, вес стен, крыши, перекрытий (чердачного или между этажами). Также желательно обратить свое внимание на стоимость материала и желаемые сроки возведения здания.

Блок: 2/4 | Кол-во символов: 3588
Источник: https://betonov.com/vidy-betona/gazobeton/peremychki-nad-oknami-v-dome-iz-gazobetona.html

Способы монтажа

Рассмотрим, как сделать перемычку над окном, подробнее.

Устройство с помощью U-блоков

Конструкция предназначается для работы с перекрытиями, ширина которых не превышает три метра. Применение облегченных элементов позволяет исключить привлечение строительного крана и других видов специальной техники.

Армирование осуществляется рифлеными металлическими прутами, имеющими класс прочности А400-500 при диаметре в 10-16 мм (что определяется расчетом):

  • при параметрах ширины лотка меньше 120 мм рекомендуется применять двухстержневое армирование;
  • при параметрах ширины лотка больше 150 мм рекомендуется применять четыре арматурных стержня, которые соединяются с помощью вязальной проволоки арматурными прутами с шагом в 40-50 мм для получения пространственной надежной решетки.

Опорная зона крайних блоков должна составлять 25 см. Для склеивания торцов блоков используется стандартный монтажный клей для ячеистых газобетонов. О его выборе и расходе узнайте из этой статьи.

Можно обойтись без специальных лотков U-образной формы и соорудить опалубку по месту из досок и (или) перегородочных газобетонных блоков. Далее проармировать и залить бетоном. Разнообразные способы рассмотрены в статье про изготовление армопояса. Здесь конструкция схожа.

Устройство армированных перемычек

Такой вариант надежен благодаря объемному стальному каркасу внутри изделия и является наилучшей основой для выполнения финишного декорирования.

Размеры подбираются в соответствии с длиной пролёта и шириной стеновых блоков. Такой элемент используется в качестве балки на один пролет и монтируется в соответствии со следующими рекомендациями:

  • подъём детали на необходимую высоту и установка стрелкой вверх с соблюдением опорной глубины в 30 см;
  • при необходимости допускается применение в одном проеме пары перемычек, но устройство основания оконного проема выполняется исключительно монолитным изделием;
  • на участках опоры все элементы необходимо скреплять специальными склеивающими растворами, а вторая деталь монтируется вплотную к уже установленной оконной перемычке при помощи резиновой киянки.

Поверхность при необходимости выравнивается рубанком. Дальнейшие работы осуществляются только после полного просыхания клеящей смеси.

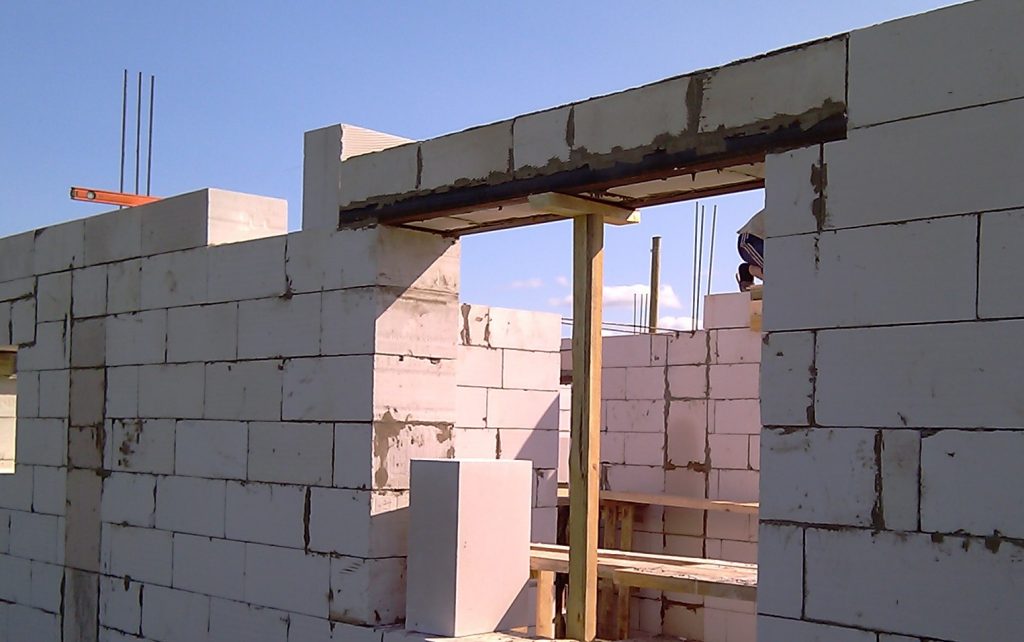

Устройство на уголках или арматурных стержнях

Вариант, широко используемый при возведении домов из ячеистых бетонов. Но профессионалы такой монтаж не одобряют и называют словом «колхоз». Если вы всё же решитесь поколхозить, то применяйте такую конструкцию на узких окнах шириной до 120 см в одноэтажных постройках. И уголки берите помощнее, например, с сечением 75х75х6 мм.

Городить перемычку из уголков на широком окне, как здесь, я бы не рекомендовал.

Такая конструкция представляет собой применение металлических уголков, устанавливаемых с опорной глубиной в 30 см. Монтажные работы осуществляются с учётом следующих требований и правил:

  • стальные уголки требуется подвергнуть окрашиванию со всех сторон специальными составами против коррозийных изменений;
  • минимальная опорная длина устанавливаемого металлического уголка на кладку стен не должна быть меньше 20 см;
  • уголки скрепляются между собой при помощи стальной ленты, сваркой или посредством стандартной проволочной стяжки;
  • металлические элементы требуется утапливать в газобетон, что не позволит уголкам выступать над стеновой поверхностью.

Вот ещё вариант:

Важно!

Если предполагается выполнять оштукатуривание газобетонного строения, то металлические перемычки из уголков нужно оборачивать специальной штукатурной сеткой.

А вот вариант с применением арматуры:

Блок: 4/6 | Кол-во символов: 3554
Источник: https://izbloka.com/dom/steny/bloki/gazobeton/peremychki-gb.html

Перемычки с U-блоками

Для обычных оконных и дверных проемов лучше всего подойдет вариант с U-блоками, так как они представляют из себя готовую несъемную опалубку, а утепление для них нужно минимальное – от 20 до 30 мм.

U-блоки можно заказать в готовом виде, а можно сделать самостоятельно, выпилив в обычном газоблоке желоб нужного размера. Выпиливать нужно кусками, пилой по газобетону, а потом откалывать эти куски.

Для U-блоков нужно соорудить простую, но жесткую подпорку, которая будет их удерживать + нужно учесть вес арматуры и бетона.

Само армирование в таких перемычках представляет из себя рамку из 4-6 прутков арматуры диаметром от 10 до 12 мм. Расстояние между рамками – 150-300 мм.

Опирание перемычки на стену должно составлять минимум 200 мм. Не забывайте про защитный слой бетона – 40мм.

Блок: 4/8 | Кол-во символов: 815
Источник: http://stroy-gazobeton.ru/39-armirovanie-peremychki-v-gazobetone

Через сколько дней можно нагружать перемычку

Начнем с того, что когда вы залили бетон в опалубку, его нужно накрыть пленкой, чтоб влага из бетона не выходила, и бетон смог набрать требуемую прочность. Также саму перемычку нужно иногда проливать водой.

В таком состоянии перемычка должна простоять минимум 5-7 дней. Отметим, что чем выше температура, тем быстрее бетон набирает прочность. В холодную пору опалубку лучше оставить на две недели.

Если погода теплая, опалубку можно снимать и проводить последующую кладку газобетона можно продолжать уже через неделю после заливки. Если опалубка не мешает кладке, то ее лучше оставить на 28 суток.

Блок: 5/8 | Кол-во символов: 649
Источник: http://stroy-gazobeton.ru/39-armirovanie-peremychki-v-gazobetone

Необходимые инструменты

  • резиновый молоток;
  • ковшик;
  • штроборез;
  • терка;
  • каретка;
  • ножовка газобетонная;
  • рубанок;
  • рулетка;
  • строительный уровень;
  • кельма;
  • трапеция;
  • шпатель;
  • ведро;
  • растворосмеситель;
  • промышленный миксер;
  • перчатки.

Применение перемычек даст вам возможность улучшить теплоизоляцию, укрепить дом и достичь качественной однородной поверхности возведенной коробки.

Блок: 5/5 | Кол-во символов: 352
Источник: https://kladembeton.ru/izdeliya/zdaniya-i-arhitektura/peremychki-dlya-gazobetonnyh-blokov.html

Перемычки для газобетонных блоков: монтаж своими руками

В статье рассказывается, как перекрыть оконные и дверные проемы в здании из газобетонных блоков и можно ли самостоятельно изготовить перемычку.

В сборном домостроении используют железобетонные материалы. В зданиях из газобетона целесообразно применять перемычки из этого же материала.

Виды перемычек из ячеистого бетона

Железобетонные конструкции холодные, и требуют дополнительного утепления. Газобетонные перемычки имеют те же теплотехнические показатели, что и стеновые блоки.

Для перекрытия технологических проемов, используют:

  • Заводского изготовления;
  • Сборные из U-образных элементов;
  • Сборные с использованием металлического уголка;
  • Монолитные.

Способ перекрытия зависит от длины конструкции. Для перекрытия более трех метров изготавливают монолитные балки. Ширину от 3 м до 1,2 м можно перекрывать балками из U-образных элементов.

Для проемов шириной 1,2 м и меньше, их можно не делать, если до верха стены не меньше 2/3 длины проема.

Сборные газобетонные перемычки

Заводской материал автоклавного твердения  имеет высоту см. Глубина опирания должна быть не меньше 250 миллиметров. Чтобы не нарушать высоту ряда, выпускаются доборные элементы.

Количество брусков, подбирают по толщине блока. Для стен толщиной 40 см, устанавливают два бруска по 15 см, и один — 10. Для стен 50 см, берут два бруска по 15 см и два по.

Таблица стандартных размеров:

Высота Толщина Длина
250 100 1250
1500
2000
150 1250
1500
2000

Промышленностью производятся материал по — гост  31359 – 2007 «Бетоны ячеистые автоклавного твердения». Они имеют небольшой вес, и легко монтируются вручную на клеевой раствор.

Поверхность после установки их – ровная. Это облегчает отделочные работы. Их недостаток – высокая цена.

Обратите внимание! Газобетон быстро разрушается во влажной среде. Освобождайте материал от упаковки по мере их использования.

Устройство перемычки в несъемной опалубке

Применение U‑ образных элементов очень упрощает перекрытие проемов. Габариты U‑ блоков совпадают с размерами рядовых стеновых. Их монтаж ведется без использования грузоподъемных механизмов.

При установке сборных элементов используется стандартный клеевой раствор для газобетона. Утолщенная наружная стенка обеспечивает защиту от теплопотерь. Дополнительно по этой стенке укладывают утеплитель из минеральной ваты или пенопласта.

U‑ блоки – это сборные изделия, типоразмеры  которых позволяют подобрать требуемую длину. Внутри устроен лоток для арматуры и бетона.

U‑ образные изделия – конструктивные размеры

Технология установки
  1. Для сборки U‑ образных изделий, готовится жесткий помост на уровне последнего стенового проема. Чтобы избежать прогиба во время заливки, его подпирают в нескольких местах. Стойками могут служить бруски или металлические трубы.
  2. Они укладываются на помосте с запуском на стены на 250 миллиметров. Опорные стеновые должны быть целыми.
  3. Утолщенная стенка должна размещаться с уличной стороны. На ней размещают слой утеплителя. Торцы лотков склеивают клеевым раствором для газобетона. Инструкция приготовления раствора размещается на упаковке.
  4. В лотках размещают объемный арматурный каркас. Четыре арматурных стержня диаметром 12 — 16 миллиметров (2 внизу, 2 вверху) скрепляются проволокой диаметром 6 миллиметров. Шаг поперечного крепления 40 – 50 сантиметров.
  5. Для заполнения лотков используют мелкозернистый бетон М 200 мягкой консистенции.
  6. При заливке, необходимо добиться равномерного заполнения полости и обволакивания арматуры. Для этого раствор укладывают послойно и разравнивают кельмой.
  7. Демонтировать помост можно через 21 день.

Размещение арматурного каркаса. Вдоль внешней стенки уложен утеплитель

Существует другой вариант сборки  U‑ изделий. На земле или в помещении выравнивают площадку. Устраивают устойчивое основание. Можно использовать настил из досок.

Составляют лотковую перемычку нужной длины на клеевом растворе. По краям подставляют блоки, чтобы не вытекал раствор. Монтаж арматуры и заливку бетона выполняют по описанной технологии.

Через 21 день ее поднимают на стену. Таким способом удобнее собирать конструкцию. Но для подъема требуется специальная техника.

На видео в этой статье показано, как можно изготовить U‑ блоки самостоятельно.

Обратите внимание! Бетон набирает прочность во влажном состоянии 21 день. Не допускайте пересыхания поверхности.

Газобетонные перемычки на металлических уголках

Перекрыть оконные и дверные проемы можно блоками, уложенными на уголки. Для этого используют стальные равнополочные профили № 75. При конструкциях свыше 2 метров применяют профиль № 100.

Прочность их обеспечит балку достаточной несущей способностью.

Есть два способа установки материала на металлическую опору:

  • Врезание полок уголка по центру или в 1/3 от края;
  • Размещение их по внешнему и внутреннему краю.

Утопленные в тело блоков металлические изделия не нарушают внешний вид кладки. Стену можно будет покрасить без штукатурки. Оштукатурить придется только нижнюю часть.

При планировании слоя штукатурки на фасаде, можно ставить уголки по краям балки. Если правильно подрезать газобетон – изделие получится гладким. Нужно снять с блока слой, равный толщине полки уголка.

Укладка блока на уголки с пропилом по центру

Обратите внимание! Краска, нанесенная на ржавчину, отпадает. Перед окрашиванием, металлическую поверхность необходимо очищать проволочной щеткой.

Укладка по уголкам, расположенным по краям блоков

Что нужно учесть перед использованием:

  • Металлическую поверхность нужно очистить от ржавчины, прогрунтовать и покрасить;
  • Скреплять между собой уголки лучше с помощью сварки;
  • Чтобы они не выступали – сделать пропилы, поверхность обеспылить;
  • Опирание на кладку – 25 сантиметров;
  • Для удобства отделки сразу обернуть уголки штукатурной сеткой;
  • При укладке на торцы изделий и спилы для них, наносить клеевой раствор.
Вариант установки изделий на арматурные стержни

Оконные перемычки для газобетона можно выполнить с помощью арматурных стержней. Для проемов до 1,5 м, вместо уголков можно использовать стержни диаметром 12 – 16 мм. Для установки в нижней поверхности материала вырезают три борозды.

  • Если сборку производят на земле, изделия переворачивают штрабами вверх. Торцы их склеивают. Борозды очищают жесткой щеткой от грязи и заполняют клеем.
  • На уложенные стержни укладывается цементный раствор и выравнивается шпателем.
  • Через неделю перемычки укладывают над проемом арматурой вниз.
  • Если ее формируют сразу, арматуру укладывают на стены. Стержни с загнутыми под прямым углом концами должны заходить на кладку по 90 мм с каждой стороны. Их укладывают на цементную подушку толщиной 1 – 2 см.
  • Подготовленные борозды и торцы смазывают клеем, и укладывают на арматуру. Снизу поверхность затирают раствором.

Арматура укладывается в штробу

Монолитные перемычки

Основой монолитных перемычек является бетон М 200. Это холодный материал, требующий качественной теплоизоляции. Устройство опалубки тоже создает определенные трудности.

  • Его преимущество в том, что конструкция может перекрыть большие проемы. Кроме того, форма его не имеет значения. Можно, например, сделать арочный вход или окно.
  • Для больших проемов изготавливают монолитные изделия своими руками. Высота монолита зависит от размера последнего. Она должна быть не меньше 1/20 длины.
  • Пример расчета: нужно перекрыть пролет 2,8 м. 280 : 20 = 14, высота ее должна быть не менее 14 см.
  • Для армирования берут 4 – 6 стержней диаметром 12 мм. Шаг хомутов – 50 см. Длина опирания железобетонной балки по 35 см с каждой стороны. Опорные изделия усиливают слоем раствора толщиной 1,5 см по арматурной сетке.
  • Монолитная перемычка для газобетонаизготавливается в съемной или несъемной опалубке. Для съемной конструкции используют доски или фанеру. Утеплитель можно уложить с внутренней стороны опалубки.
  • Другой вариант – ширину опалубки делают меньше стенового блока на толщину двух слоев утеплителя. Тогда теплоизоляция будет приклеиваться после снятия опалубки.

На фото деревянная опалубка

Удобно выполнить несъемную опалубку из листов экструдированного пенополистирола. Этот материал обладает очень высокими теплоизоляционными и прочностными характеристиками.

Внутрь опалубки укладывается арматурный каркас. Его приподнимаю на 2 – 3 см с помощью подкладок. Бетон под каркасом должен образовать защитный слой для арматуры.

Заливают опалубку бетоном М 200. Его укладывают слоями, чтоб внутри не образовывались пустоты. Монолитные перемычки для газобетона наберут прочность через три недели.

beton-house.com

Блок: 3/5 | Кол-во символов: 8436
Источник: http://vest-beton.ru/stati/peremychki-iz-yacheistogo-betona.html

Полезное видео

Вот так можно смонтировать качественную правильную перемычку и обойтись без покупки заводских изделий:

Блок: 6/6 | Кол-во символов: 122
Источник: https://izbloka.com/dom/steny/bloki/gazobeton/peremychki-gb.html

Готовые газобетонные перемычки

Готовые газобетонные перемычки являются хорошим решением, которые экономят много времени при строительстве. Ведь вам не нужно готовить опалубку, вязать арматуру, заливать бетон и ждать пока он наберет прочность.

Но стоит отметить, что длинные и толстые перемычки весят довольно много, и без крана смонтировать их вряд ли получится. Хотя есть и тонкие перемычки, которые весят по 70 кг, их можно установить усилием двух человек.

Армирование готовых перемычек делается из сварной арматуры, покрытой специальным антикоррозийным покрытием.

Блок: 6/8 | Кол-во символов: 575
Источник: http://stroy-gazobeton.ru/39-armirovanie-peremychki-v-gazobetone

Размеры газобетонных перемычек

  1. Шириной такие перемычки бывают от 100 до 400 мм.
  2. Высотой от 200 до 400 мм.
  3. Длина от 1300 до 3000 мм.

Применение готовых газобетонных перемычек очень оправдано, если вам нужно возвести дом в максимально короткие сроки, а также если количество перемычек в доме очень большое.

Блок: 7/8 | Кол-во символов: 312
Источник: http://stroy-gazobeton.ru/39-armirovanie-peremychki-v-gazobetone

Кол-во блоков: 14 | Общее кол-во символов: 26690
Количество использованных доноров: 5
Информация по каждому донору:
  1. https://betonov.com/vidy-betona/gazobeton/peremychki-nad-oknami-v-dome-iz-gazobetona.html: использовано 2 блоков из 4, кол-во символов 7471 (28%)
  2. http://stroy-gazobeton.ru/39-armirovanie-peremychki-v-gazobetone: использовано 6 блоков из 8, кол-во символов 4905 (18%)
  3. https://izbloka.com/dom/steny/bloki/gazobeton/peremychki-gb.html: использовано 2 блоков из 6, кол-во символов 3676 (14%)
  4. http://vest-beton.ru/stati/peremychki-iz-yacheistogo-betona.html: использовано 1 блоков из 5, кол-во символов 8436 (32%)
  5. https://kladembeton.ru/izdeliya/zdaniya-i-arhitektura/peremychki-dlya-gazobetonnyh-blokov.html: использовано 3 блоков из 5, кол-во символов 2202 (8%)

Кладете железобетонные перемычки в доме из газобетона? Будьте внимательны | Фишки Ремонта

Здравствуйте.

Статья родилась спонтанно. Проезжал позавчера мимо коттеджного поселка. В глаза бросились ж/б перемычки над окнами одного дома из газобетона. Там точно будут проблемы в будущем.

Нет, я не хочу заводить историю о том, как ошибки монтажа приводят к обрушению дома. Изделия из бетона имеют хороший запас прочности. Перекрытия на голову падают крайне редко 😊. Но за свою скромную карьеру проектировщика, мне пришлось сделать не один десяток усилений. Просто будьте внимательны.

Не все перемычки «колбасные»

Есть разные виды серийных перемычек и армируются они по-разному. Мало кто обращает на это внимание. Однако разница важна

Большинство современных изделий мы называем «колбасными». Внутри них арматура одинаково уложена по всей длине. Если перемычка длинная, ее можно отрезать в любом месте (как колбасу). При укладке главное выдержать минимальное опирание. Увеличивать его можно столько, сколько вам нужно. Несущая способность не пострадает.

Есть серии перемычек с дополнительным армированием приопорных участков. Они часто встречаются при покупке б/ушных изделий со старых объектов. Да и некоторые ЖБИ заводы их до сих пор льют. Это как раз тот случай, когда «кашу маслом испортишь».

Приопорные зоны таких изделий усилены арматурой. На границе проема она работает на срез. Как только вы опираете на стену слишком длинный участок (обычно предел 230-250 мм), граница наибольшей нагрузки попадает в менее заармированную часть. Так появляются трещины. А если давление слишком большое, бетон «обрезает». Перекрывать такой перемычкой два окна со «столбиком» (простенком) посередине тоже нельзя.

Не перегружаем газобетон

Здесь все просто. Если сверху на перемычки не планируете опирать плиты перекрытия, с блоками ПГС ничего страшного не случится. Конечно, при условии, что они предназначены для кладки стен, а не самые дешевые D350.

Исключением могут быть слишком широкие проемы. Но это большая редкость.

Когда на перемычку приходится большая нагрузка от перекрытия или балок, газобетон под ней нужно усилить. Самое простое решение — 2-4 ряда полнотелого красного кирпича под опорой. Они перераспределяют нагрузку и исключают растрескивание блоков.

Не перегружаем перемычки

Когда на перемычках лежат плиты перекрытия, на них приходится слишком большая нагрузка: стены вышележащего этажа, сами плиты и все, что на них находится.

Если это возможно, раскладываем плиты так, чтобы они лежали на глухих стенах (без дверей и окон). Если нет, подбираем перемычки только по расчету.

Замечу, варианты с армопоясом я намеренно опустил. Когда он сделан правильно, все проблемы с нагрузками пропадают сами собой. Но слишком часто армопояс превращают в массивный мост холода под перекрытием. А это уже совсем другая история…

Если статья была полезна, отправьте мне пару кубов ПГСа с вашего объекта. Самому дом строить надо. Шучу я, хватит и лайка 👍. Спасибо, что дочитали.

Перемычки необычной формы. Как сделать перемычку в газобетонной стене?

Любую арочную перемычку можно сделать в бетонной стене – от одной с небольшим пролетом над одним окном до перемычек над окнами сложной формы

Простота обработки – несомненное преимущество газобетона. Газобетон позволяет моделировать точную кривизну арочной перемычки из блоков.

Перемычки необычной формы. Как сделать арочную перемычку в стене из газобетона?

Сборная перемычка

Одним из способов изготовления перемычки является решение, заключающееся в том, что опорную функцию над окном или дверным проемом выполняют сборные балки из армированного ячеистого бетона. Они доступны шириной 12 и 18 см и четырьмя длинами – 140, 160, 200 и 230 см. Они позволяют, таким образом, закрывать отверстия шириной до 180 см. Готовые элементы должны выходить за пределы отверстия и располагаться с каждой стороны не менее 20 см в длину (балки длиной до 160 см) или 25 см (более длинные балки). Вертикальный край перемычки должен быть смещен относительно ближайшего вертикального шва в нижнем слое как минимум на 10 см. Для стен толщиной более 18 см необходимо комбинировать балки нужной ширины. В стене толщиной 24 см, две балки 12 см, в стене 36 см – две балки 18 см, в стене 42 см – две балки 12 см и одна 18 см.

Сборка балки

При укладке балок их поверхности должны быть соединены тем же раствором, который используется для кладки стеновых блоков. Сборные перемычки имеют большее усиление в нижней части, которая подвергается растягивающим усилиям, чем в верхней части, которая сжимается. Вот почему очень важно правильно расположить их над отверстием. Это облегчает надпись на перемычке. Дополнительной помощью является маркировка минимальной длины опоры цветными линиями, которые должны быть полностью на стене. После установки сборных элементов вам не нужно делать технологический перерыв. Вы можете сразу построить верхние части стены и заполнить пространство под перемычкой.

Газобетон очень легко режется даже до сложной формы. Над отверстием вы можете четко увидеть готовую перемычку, к которой были приклеены ранее вырезанные блоки. Длина перемычки должна быть выбрана в соответствии с наибольшим размером ширины оконного проема

Арка под перемычкой

В зависимости от высоты и размаха арки срезанные блоки прикрепляются к нижней части балки по бокам отверстия – для придания формы арке. Это можно сделать сразу или позже. Блоки лучше всего разрезать по готовому шаблону. Из-за ветровых нагрузок на стену рекомендуется склеивать блоки, склеенные в дуговом отверстии, раствором, уложенным как в горизонтальных, так и в вертикальных стыках В последующих слоях они должны быть привязаны минимум к 10 см, а внешние элементы стены в проемах не должны быть тоньше 12 см. Обрезные и склеенные блоки должны опираться на правильно профилированную опалубку. Лучше всего оставить их для нанесения раствора на стену и приобретения полной прочности, то есть на 28 дней. Этот метод позволяет изготавливать однородный материал стен и снижает риск возникновения теплового моста на этом элементе конструкции.

Устройство перемычек в газобетонных стенах

Способы выполнения перемычек для газобетонных блоков над окнами и дверьми

Грамотное выполнение армирования строений из газобетона является залогом долговечности возводимой конструкции, а также позволяет предотвратить появление трещин и деформаций в процессе всего периода эксплуатации.

Армированные элементы применяются при необходимости повысить уровень прочности стен из газосиликата в условиях коттеджного и частного малоэтажного строительства. Перемычки для газобетонных блоков устанавливаются при обустройстве всех оконных и дверных проемов. Это помогает распределить нагрузки от перекрытий и исключить появление трещин в оконной зоне.

Заводские решения

Технология применения перемычек в частном домостроительстве имеет несколько принципиальных отличий от монтажа, принятого в современном и массовом строительстве с использованием ячеистых газобетонов. В настоящее время используется несколько видов перемычек, которые отличаются конструктивными особенностями и правилами применения.

Готовый вариант армированной газосиликатной перемычки по ГОСТ

Готовые заводские газосиликатные (газобетонные) перемычки являются обычными балками из газобетона с прямоугольным сечением и внутренним каркасом в виде арматуры, покрытой специальным антикоррозионным составом.

Стрелки на элементе указывают правильное направление выполнения монтажа.

Основными преимуществами являются:

  • правильно армированные газобетоны не растрескиваются, не «плывут» и не разрушаются в процессе длительной эксплуатации;
  • газобетонные перемычки относятся к высокопрочным конструкциям с малым весом, не оказывающим дополнительной нагрузки на возведенные стены и фундаментное основание;
  • ячеистая структура газобетонной перемычки идентична структуре строительных блоков, поэтому не вызывает снижения показателей тепловой эффективности, и в результате не потребуется выполнять дополнительное утепление.

Основные размеры газосиликатных перемычек:

  • Высота — 124 мм;
  • Ширина — 115 мм, 150 мм, 175 мм;
  • Длина — 1300-3000 мм.

Уточняйте на сайте производителей.

Конструкция из U-блоков

Наиболее популярным вариантом является обустройство сборно-заливных перемычек над окнами в стенках из ячеистого газобетона с несъемной опалубкой на основе U-образных элементов.

В приведенной по ссылке статье представлена информация о выпускаемых размерах этих элементов и о способе самостоятельного изготовления.
[adinserter block=»3″]
U-образные перемычки являются сборными элементами. Они легко пилятся под необходимую длину с помощью ножовки по газобетону. В борозды изделий закладывается сварная арматурная каркасная конструкция, после чего монтаж производится над оконным или дверным проемом посредством деревянной опалубки. Железобетонные элементы изготавливаются с применением тяжелых смесей на основе бетонов и арматурных прутов.

Железобетонные перемычки

Эти заводские изделия представляют собой балки из бетона с арматурой внутри.

По теплопроводности бетон заметно уступает газосиликату.

Если планируется утепление стен дома минеральной ватой, то эти балки использовать можно.

Но для стен без утеплителя железобетон будет являться мостиком холода.

В этом случае перемычки из газобетона, предложенные в первом варианте, смотрятся лучше.

Глубина опирания и максимальная длина проема

В зависимости от конструкционных особенностей может варьироваться как технология монтажа, глубина опирания перемычек на газобетонные блоки, так и основные правила эксплуатации.

Тип перемычки Длина проёма максимальная Опирание на кладку Конструктивные особенности
Армированная несущая конструкция газобетонная 174 см 25 см Не нуждается в дополнительном утеплении
Несущая конструкция из железобетона с применением несъёмной опалубки в виде U-образных блоков 300 см 25 см Не нуждается в дополнительном утеплении
Монолитная железобетонная конструкция несущего типа В соответствии с длиной балки 35 см Нуждается в дополнительном утеплении
Выполнение армированием 120 см Введение арматуры за проём на 0,5 м Желательно осуществлять рядовое армирование над проёмами
Монолитная не несущая конструкция из железобетона 200 см 35 см Нуждается в дополнительном утеплении
Конструкция не несущего типа на основе металлических уголков 120 см 20 см Нуждается в заглублении в кладку

Способы монтажа

Рассмотрим, как сделать перемычку над окном, подробнее.

Устройство с помощью U-блоков

Конструкция предназначается для работы с перекрытиями, ширина которых не превышает три метра. Применение облегченных элементов позволяет исключить привлечение строительного крана и других видов специальной техники.

Армирование осуществляется рифлеными металлическими прутами, имеющими класс прочности А400-500 при диаметре в 10-16 мм (что определяется расчетом):

  • при параметрах ширины лотка меньше 120 мм рекомендуется применять двухстержневое армирование;
  • при параметрах ширины лотка больше 150 мм рекомендуется применять четыре арматурных стержня, которые соединяются с помощью вязальной проволоки арматурными прутами с шагом в 40-50 мм для получения пространственной надежной решетки.

Опорная зона крайних блоков должна составлять 25 см. Для склеивания торцов блоков используется стандартный монтажный клей для ячеистых газобетонов. О его выборе и расходе узнайте из этой статьи.

Можно обойтись без специальных лотков U-образной формы и соорудить опалубку по месту из досок и (или) перегородочных газобетонных блоков. Далее проармировать и залить бетоном. Разнообразные способы рассмотрены в статье про изготовление армопояса. Здесь конструкция схожа.
[adinserter block=»4″]

Устройство армированных перемычек

Такой вариант надежен благодаря объемному стальному каркасу внутри изделия и является наилучшей основой для выполнения финишного декорирования.

Размеры подбираются в соответствии с длиной пролёта и шириной стеновых блоков. Такой элемент используется в качестве балки на один пролет и монтируется в соответствии со следующими рекомендациями:

  • подъём детали на необходимую высоту и установка стрелкой вверх с соблюдением опорной глубины в 30 см;
  • при необходимости допускается применение в одном проеме пары перемычек, но устройство основания оконного проема выполняется исключительно монолитным изделием;
  • на участках опоры все элементы необходимо скреплять специальными склеивающими растворами, а вторая деталь монтируется вплотную к уже установленной оконной перемычке при помощи резиновой киянки.

Поверхность при необходимости выравнивается рубанком. Дальнейшие работы осуществляются только после полного просыхания клеящей смеси.

Устройство на уголках или арматурных стержнях

Вариант, широко используемый при возведении домов из ячеистых бетонов. Но профессионалы такой монтаж не одобряют и называют словом «колхоз». Если вы всё же решитесь поколхозить, то применяйте такую конструкцию на узких окнах шириной до 120 см в одноэтажных постройках. И уголки берите помощнее, например, с сечением 75х75х6 мм.

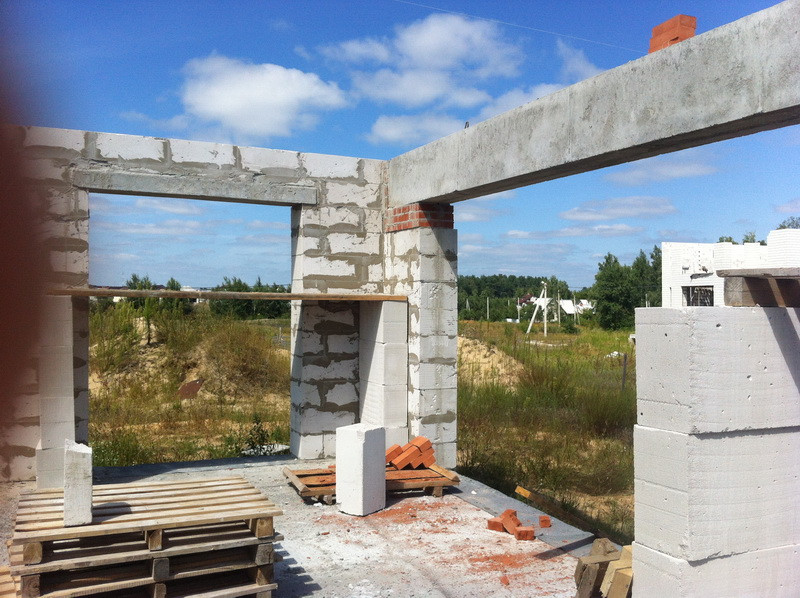

Городить перемычку из уголков на широком окне, как здесь, я бы не рекомендовал.

Такая конструкция представляет собой применение металлических уголков, устанавливаемых с опорной глубиной в 30 см. Монтажные работы осуществляются с учётом следующих требований и правил:

  • стальные уголки требуется подвергнуть окрашиванию со всех сторон специальными составами против коррозийных изменений;
  • минимальная опорная длина устанавливаемого металлического уголка на кладку стен не должна быть меньше 20 см;
  • уголки скрепляются между собой при помощи стальной ленты, сваркой или посредством стандартной проволочной стяжки;
  • металлические элементы требуется утапливать в газобетон, что не позволит уголкам выступать над стеновой поверхностью.

Вот ещё вариант:

Советы и рекомендации

Важно помнить, что если длина проема не превышает 1,2 метра, а высота менее двух третей от ширины, то наиболее удобным вариантом устройства станет перемычка из стандартных блоков без применения дополнительных крепежей. Блоки нужно укладывать с использованием съёмной временной опалубки и специального клея для ячеистых газобетонов. Боковые элементы в этом случае заглубляются в стену минимум на 115 мм.

Дополнительным усилением может стать армирование расположенных над проёмом рядов. Оптимальное сечение используемой арматуры составляет примерно 6-8 мм. Концевая часть заводится за границы проема на 0,5 м с двух сторон кладки. Концам нужно придать Г-образную форму и анкеровать их в кладку газобетонных блоков.

Полезное видео

Вот так можно смонтировать качественную правильную перемычку и обойтись без покупки заводских изделий:

Перемычки для газобетонных блоков: виды, монтаж

В статье рассказывается, как перекрыть оконные и дверные проемы в здании из газобетонных блоков и можно ли самостоятельно изготовить перемычку.

В сборном домостроении используют железобетонные материалы. В зданиях из газобетона целесообразно применять перемычки из этого же материала.

Виды перемычек из ячеистого бетона

Железобетонные конструкции холодные, и требуют дополнительного утепления. Газобетонные перемычки имеют те же теплотехнические показатели, что и стеновые блоки.

Для перекрытия технологических проемов, используют:

  • Заводского изготовления;
  • Сборные из U-образных элементов;
  • Сборные с использованием металлического уголка;
  • Монолитные.

Способ перекрытия зависит от длины конструкции. Для перекрытия более трех метров изготавливают монолитные балки. Ширину от 3 м до 1,2 м можно перекрывать балками из U-образных элементов.

Для проемов шириной 1,2 м и меньше, их можно не делать, если до верха стены не меньше 2/3 длины проема.

Сборные газобетонные перемычки

Заводской материал автоклавного твердения имеет высоту 20 или 25 см. Глубина опирания должна быть не меньше 250 миллиметров. Чтобы не нарушать высоту ряда, выпускаются доборные элементы.

Количество брусков, подбирают по толщине блока. Для стен толщиной 40 см, устанавливают два бруска по 15 см, и один — 10. Для стен 50 см, берут два бруска по 15 см и два по.

Таблица стандартных размеров:

Высота Толщина Длина
250 100 1250
1500
2000
150 1250
1500
2000

Промышленностью производятся материал по — гост 31359 – 2007 «Бетоны ячеистые автоклавного твердения». Они имеют небольшой вес, и легко монтируются вручную на клеевой раствор.

Поверхность после установки их – ровная. Это облегчает отделочные работы. Их недостаток – высокая цена.

Обратите внимание! Газобетон быстро разрушается во влажной среде. Освобождайте материал от упаковки по мере их использования.

Устройство перемычки в несъемной опалубке

Применение U‑ образных элементов очень упрощает перекрытие проемов. Габариты U‑ блоков совпадают с размерами рядовых стеновых. Их монтаж ведется без использования грузоподъемных механизмов.

При установке сборных элементов используется стандартный клеевой раствор для газобетона. Утолщенная наружная стенка обеспечивает защиту от теплопотерь. Дополнительно по этой стенке укладывают утеплитель из минеральной ваты или пенопласта.

U‑ блоки – это сборные изделия, типоразмеры которых позволяют подобрать требуемую длину. Внутри устроен лоток для арматуры и бетона.

Технология установки

  1. Для сборки U‑ образных изделий, готовится жесткий помост на уровне последнего стенового проема. Чтобы избежать прогиба во время заливки, его подпирают в нескольких местах. Стойками могут служить бруски или металлические трубы.
  2. Они укладываются на помосте с запуском на стены на 250 миллиметров. Опорные стеновые должны быть целыми.
  3. Утолщенная стенка должна размещаться с уличной стороны. На ней размещают слой утеплителя. Торцы лотков склеивают клеевым раствором для газобетона. Инструкция приготовления раствора размещается на упаковке.
  4. В лотках размещают объемный арматурный каркас. Четыре арматурных стержня диаметром 12 — 16 миллиметров (2 внизу, 2 вверху) скрепляются проволокой диаметром 6 миллиметров. Шаг поперечного крепления 40 – 50 сантиметров.
  5. Для заполнения лотков используют мелкозернистый бетон М 200 мягкой консистенции.
  6. При заливке, необходимо добиться равномерного заполнения полости и обволакивания арматуры. Для этого раствор укладывают послойно и разравнивают кельмой.
  7. Демонтировать помост можно через 21 день.

Существует другой вариант сборки U‑ изделий. На земле или в помещении выравнивают площадку. Устраивают устойчивое основание. Можно использовать настил из досок.

Составляют лотковую перемычку нужной длины на клеевом растворе. По краям подставляют блоки, чтобы не вытекал раствор. Монтаж арматуры и заливку бетона выполняют по описанной технологии.

Через 21 день ее поднимают на стену. Таким способом удобнее собирать конструкцию. Но для подъема требуется специальная техника.

На видео в этой статье показано, как можно изготовить U‑ блоки самостоятельно.

Обратите внимание! Бетон набирает прочность во влажном состоянии 21 день. Не допускайте пересыхания поверхности.

Газобетонные перемычки на металлических уголках

Перекрыть оконные и дверные проемы можно блоками, уложенными на уголки. Для этого используют стальные равнополочные профили № 75. При конструкциях свыше 2 метров применяют профиль № 100.

Прочность их обеспечит балку достаточной несущей способностью.

Есть два способа установки материала на металлическую опору:

  • Врезание полок уголка по центру или в 1/3 от края;
  • Размещение их по внешнему и внутреннему краю.

Утопленные в тело блоков металлические изделия не нарушают внешний вид кладки. Стену можно будет покрасить без штукатурки. Оштукатурить придется только нижнюю часть.

При планировании слоя штукатурки на фасаде, можно ставить уголки по краям балки. Если правильно подрезать газобетон – изделие получится гладким. Нужно снять с блока слой, равный толщине полки уголка.

Обратите внимание! Краска, нанесенная на ржавчину, отпадает. Перед окрашиванием, металлическую поверхность необходимо очищать проволочной щеткой.

Что нужно учесть перед использованием:

  • Металлическую поверхность нужно очистить от ржавчины, прогрунтовать и покрасить;
  • Скреплять между собой уголки лучше с помощью сварки;
  • Чтобы они не выступали – сделать пропилы, поверхность обеспылить;
  • Опирание на кладку – 25 сантиметров;
  • Для удобства отделки сразу обернуть уголки штукатурной сеткой;
  • При укладке на торцы изделий и спилы для них, наносить клеевой раствор.

Вариант установки изделий на арматурные стержни

Оконные перемычки для газобетона можно выполнить с помощью арматурных стержней. Для проемов до 1,5 м, вместо уголков можно использовать стержни диаметром 12 – 16 мм. Для установки в нижней поверхности материала вырезают три борозды.

  • Если сборку производят на земле, изделия переворачивают штрабами вверх. Торцы их склеивают. Борозды очищают жесткой щеткой от грязи и заполняют клеем.
  • На уложенные стержни укладывается цементный раствор и выравнивается шпателем.
  • Через неделю перемычки укладывают над проемом арматурой вниз.
  • Если ее формируют сразу, арматуру укладывают на стены. Стержни с загнутыми под прямым углом концами должны заходить на кладку по 90 мм с каждой стороны. Их укладывают на цементную подушку толщиной 1 – 2 см.
  • Подготовленные борозды и торцы смазывают клеем, и укладывают на арматуру. Снизу поверхность затирают раствором.

Монолитные перемычки

Основой монолитных перемычек является бетон М 200. Это холодный материал, требующий качественной теплоизоляции. Устройство опалубки тоже создает определенные трудности.

  • Его преимущество в том, что конструкция может перекрыть большие проемы. Кроме того, форма его не имеет значения. Можно, например, сделать арочный вход или окно.
  • Для больших проемов изготавливают монолитные изделия своими руками. Высота монолита зависит от размера последнего. Она должна быть не меньше 1/20 длины.
  • Пример расчета: нужно перекрыть пролет 2,8 м. 280 : 20 = 14, высота ее должна быть не менее 14 см.
  • Для армирования берут 4 – 6 стержней диаметром 12 мм. Шаг хомутов – 50 см. Длина опирания железобетонной балки по 35 см с каждой стороны. Опорные изделия усиливают слоем раствора толщиной 1,5 см по арматурной сетке.
  • Монолитная перемычка для газобетонаизготавливается в съемной или несъемной опалубке. Для съемной конструкции используют доски или фанеру. Утеплитель можно уложить с внутренней стороны опалубки.
  • Другой вариант – ширину опалубки делают меньше стенового блока на толщину двух слоев утеплителя. Тогда теплоизоляция будет приклеиваться после снятия опалубки.

Удобно выполнить несъемную опалубку из листов экструдированного пенополистирола. Этот материал обладает очень высокими теплоизоляционными и прочностными характеристиками.

Внутрь опалубки укладывается арматурный каркас. Его приподнимаю на 2 – 3 см с помощью подкладок. Бетон под каркасом должен образовать защитный слой для арматуры.

Заливают опалубку бетоном М 200. Его укладывают слоями, чтоб внутри не образовывались пустоты. Монолитные перемычки для газобетона наберут прочность через три недели.

Какие перемычки лучше подходят для газобетонных блоков?

Вопрос о том, перемычки какого вида (надоконные либо надпроёмные) и когда используются при постройке дома, не так прост. Большинством самостройщиков при перекрытии стенного проема обычно используются самодельные перемычки из бруска, монолитов и железобетонных конструкций с применением стального уголка. Но на сегодняшний день крупными компаниями, производящими газобетонные изделия, предлагаются решения, облегчающие и убыстряющие работы по строительству дверных и оконных проемов, а в ряде случаев позволяющие и вовсе избежать присутствия таких конструкций.

Разновидности

В первую очередь разберемся, каким образом выбирают перемычки для оконных и дверных проемов. Это решают в зависимости от наличия материалов и размеров пролётов, которые перекрывают. Самое значительное расстояние можно перекрыть с помощью монолитных балок из железобетона. Несъемная опалубка для них обычно изготавливается из U-образных блоков из газобетона.

Надпроёмные виды кладок постоянно подвергаются значительному давлению как в процессе строительства стен, так и при дальнейшей эксплуатации здания. Как правило, для равномерного распределения нагрузок выполняют установку арматурного прута с помощью штроборезов таким образом, чтобы обеспечить вхождение прутов в пазы. Последние наполняются раствором, а прут укладывают в него таким образом, чтобы снаружи оставалась часть прута длиной 30 см.

Применение уголков из стали никак не регламентируется ГОСТами или правилами строительства зданий из газобетона, зато оно популярно среди самодеятельных строителей.

Чтобы максимально сохранить свойства, не допускающие утечки тепла через наружные стены газобетонного здания, можно выполнить перемычку над окном либо дверным проемом при помощи одного из газобетонных специзделий: либо армированными газобетонными перемычками D700, либо монолитными железобетонными перемычками в несъемных опалубках из газобетона.

Если ячеистость структуры конструкции из газоблоков будет совпадать со структурами материала строительного газоблока, то эта схожесть не вызовет понижения эффективной теплоёмкости. В итоге не нужно будет дополнительно утеплять стену и кладку.

Еще одним приемлемым решением, которое поможет перекрыть расстояние в 3 м, может быть обустройство монолитной структуры из железобетона, залитой с применением неразборной опалубки из блоков U-формы. Их прочность может уступать лишь конструкциям типа монолитной балки из железобетона.

Подъемная техника для монтажа U-блочных перемычек не требуется, но нужны усилия для большего объёма подготовки, а также чтобы изготовить такую перемычку, потребуется больше времени и сил.

При армировании конструкции в блоке U-формы при помощи пространственного арматурного каркаса (U-блоки с размерами 20 см в ширину с лотком, имеющим ширину в 12 см) допускается использование двух арматурных стержней (верхний и нижний). Все блоки с размерами по ширине лотков от 15 см армируют с помощью четырёх арматурных стержней (2 верхние и 2 нижние). При этом необходимо наличие поперечных арматурных связок с расстоянием между ними в 40–50 см.

Если стенной проем в газобетонной стене не шире 1,2 м, а условие отношения высоты к ширине проема равно 1 к 2/3, то проём можно устраивать без перемычки совсем. При такой конструкции каждый ряд укладывают, применяя временную стабильную опалубку, используя исключительно клей для газобетонных блоков.

Также можно использовать конструктивную арматуру, чтобы армировать газобетонные блоки выше проёма. Здесь допустимо использование арматуры d6d8 либо толще, заводя ее концы за проекции граней на 50 см, анкеруя концы под Г-образными углами.

При несоблюдении этой пропорции (1 к 2/3) из-за нехватки высоты, необходимо использовать рядовую ненесущую перемычку полкой вниз (если проем менее 2 м) либо стальной уголок (если проем менее 1,2 м).

Возможно, применение уголка, у которого ширина полки меньше, чем те, что описывают в справочниках (11 см), или уголка проема шире 1,2 м. Надо заметить, что подобное применение будет некондиционным, и если сделать его своими руками, это останется на усмотрение строителя.

Особенности, которые необходимо иметь в виду, если планируется строительство поддерживающей конструкции (перемычки) проема из стального уголка:

  • стальной уголок необходимо окрашивать поверх ржавчины с обеих сторон;
  • в этом случае минимальная длина опирания уголка на газобетон должна составлять 20 см;
  • друг с другом уголки скрепляются лентой из стали/сварным методом/ стяжками из проволоки;
  • их необходимо утапливать в газобетонный блок заподлицо;
  • при наличии в планах оштукатуривания стены в будущем – используйте штукатурную сетку, чтобы его обернуть.

Конструкции из железобетонных монолитов позволяют перекрывать самые широкие расстояния. Пропорция расчета следующая: 1 к 20. Расчет с более высокой степенью точности для надоконных и наддверных перемычек и газоблочных простенков необходимо производить в соответствии с гл. 9 СТОНААГ3.1–2013.

Армируются перемычки из железобетона так же, как и ЖБ балка: 4–6 арматурных стержней d-12 и толще с поперечными арматурными хомутиками через полметра.

Минимум длины опирания ЖБ балки на газобетон должен быть не менее 35 см. Зону опоры ЖБ конструкций такого типа обязательно следует усиливать при помощи обустройства разгрузочной опоры, используя сетку из арматуры в растворном слое либо слоях клеев для газобетона при толщине, по крайней мере, в 1,5 см.

Надпроемные железобетонные перемычки отливаются в стабильной разборной опалубке, время удаления который определяют, замеряя уровень температуры воздуха в месте проведения работ. Конструкции такого типа могут заглубляться на толщину слоя утеплительного материала, который в обязательном порядке будет использоваться для утепления так называемых мостиков холода. «ЭкстПолиС» обычно приклеивают к структурам подобного типа разного сечения с различными клеями для газоблоков и закрепляют с помощью тарельчатых дюбелей.

Дополнительно в ряде случаев рекомендуется установка неразборных элементов, используя листы теплоизоляции типа «ЭкстПолиС».

Конструкционные особенности дают возможность выбора вариантов применения технологии при монтаже, длины части опирания перемычек на газобетонную стену, а также основных правил их использования.

Монтаж перемычек над окнами в доме из газобетона – секреты современного мастера

На этапе строительства дома из газобетонных блоков требуется дополнительное усиление дверных и оконных проемов. Это необходимо для укрепления всей конструкции, предотвращения образования на стенах здания трещин или других недостатков, которые могут обнаружиться при дальнейшей эксплуатации. Для этой цели используются различные виды строительных перекладин, различающиеся стоимостью, быстротой и удобством монтажа, долговечностью. Перемычки над окнами в доме из газобетона решают множество насущных проблем, однако перед их использованием следует ознакомиться с некоторыми нюансами и важными характеристиками.

Виды перемычек для стен из газобетонных блоков

В зависимости от поставленных задач, в строительстве могут быть использованы следующие виды перемычек.

Из армированного газобетона

Применяются при возведении зданий из ячеисто-бетонных блоков. Зачастую используют их для перекрытия несущих стен жилых и общественных строений до четырех этажей. Оснащение проемов коробки газобетонными перемычками в несущих стенах целесообразно для домов, высота которых не превышает 17 метров. Преимущества использования газобетонных балок заключаются в следующем:

  • высокая скорость производства работ;
  • небольшая масса;
  • четкая и ровная поверхность, которую возможно декорировать краской или тонкослойной штукатуркой;
  • отсутствие «холодных зон».

Недостатком этих изделий считается высокая цена, однако она компенсируется другими плюсами.

Категорически запрещается распиливать изделие или подвергать другому механическому воздействию, так как от этого существенно снижается несущая способность блока.

Железобетонные

Изготавливаются из стальных прутьев и тяжелого раствора бетона. Такие приспособления обладают широким спектром применения. Используют их в строительстве для перекрытий, а также в качестве опорных конструкций. Главным плюсом является их доступность и низкая цена. К недостаткам железобетонных перемычек для газоблоков можно отнести высокую теплопроводность и существенную массу.

Деревянные

Такие дополнительные приспособления используют при строительстве домов из кирпича, дерева или ячеистого бетонного материала. Главным требованиям к зданиям, при монтаже деревянных перемычек, является наличие потолков с деревянным перекрытием. Используемый материал предварительно тщательно просушивается и обрабатывается антисептиком. Достоинством деревянных перемычек над окнами в доме из газобетона является возможность соорудить их своими руками. Также, нельзя не отметить их теплосохраняющие свойства, низкую стоимость, малый вес. При влиянии внешних факторов, они, к сожалению, деформируются и загнивают. Подверженность внешним воздействиям и небольшой срок службы, в сравнении с другими разновидностями перекладин, являются их основными минусами.

Металлические профили

Обладают отличными несущими характеристиками, однако применение их не всегда оправдано. Дело в том, что они предрасположены к коррозии метала. Да, и теплопроводимость у таких изделий весьма высока, поэтому возникает необходимость дополнительного утепления. Впрочем, перед тем как сделать стальные перемычки над окнами в доме из газобетона, следует учесть некоторые нюансы:

  • перед укладкой желательно со всех сторон покрыть уголки краской;
  • для фиксации профили скрепляют проволочной стяжкой или сваркой;
  • уголки не выступают из стены, их монтируют в газобетон;
  • перед монтажом уголки оборачивают штукатурной сеткой для обеспечения адгезии со штукатуркой.

Из монолитного бетона

Данный способ создания бетонной перемычки на газобетон является самым дешевым, однако требует немало хлопот. В результате, получается довольно крепкая конструкция, выдерживающая большие нагрузки. К недостаткам можно причислить тот факт, что после ее монтажа, теряется однородность поверхности стены, что обнаруживается при нанесении тонкого слоя штукатурки. До начала работ по устройству монолитной балки, требуется соорудить съемную опалубку из фанеры, досок или другого аналогичного материала.

При выборе материала для перемычек учитываются следующие характеристики: высота строения, его площадь, вес стен, крыши, перекрытий (чердачного или между этажами). Также желательно обратить свое внимание на стоимость материала и желаемые сроки возведения здания.

Глубина опирания

Для надежности всей конструкции очень важно правильно рассчитать такие параметры как площадь опирания, длина и ширина укрепляющих изделий. Эти составляющие определяются исходя из ширины оконного отверстия, а также из высоты кладки над ним. Глубину опирания перемычек на газобетонную стену или минимальную длину заведения в кладку определяем в зависимости от их вида. Самыми популярными вариантами являются:

  1. Армированное изделие из высокопрочного ячеистого бетона при длине проема до 174 см. Если приспособление применяется для несущей конструкции, тогда минимальное значение опирания составляет 25 см.
  2. Железобетонное изделие. Для оконного отверстия шириной до 300 см, несущая U-образная перемычка заводится в кладку на 25 см, монолитная конструкция для проема до 200 см заводится на 35 см. Второй вариант, в отличие от первого, требует дополнительного наружного утепления.
  3. Из металлических элементов. При ширине оконного отверстия до 200 см заводится в кладку на 20 см. Обязательно утапливать в стену.

Вариант без перемычек тоже применяется на практике. Для реализации задуманного нужно соблюсти несколько требований:

  1. Ширина оконного отверстия не превышает 120 см.
  2. Высота кладки над коробкой составляет не более 2/3 ширины проема.
  3. Устраивается временная опалубка.
  4. Над укреплением осуществляется армирование нескольких рядов.
  5. Пустоты заполняются клеем для газобетона.

Монтаж

Ознакомившись с тем, что такое перемычки на газобетон и глубина опирания, перейдем к непосредственному процессу их монтажа.

Последовательность действий при установке газобетонных U-блоков

Подобные балки являются самыми распространенными в последнее время, так как процесс укладки готового заводского изделия довольно прост. Кроме этого, мастерам удается сохранить непрерывность кладки, получая при этом идеально ровную поверхность. Технология используется для усиления проемов до трех метров, работы заключаются в следующем:

  1. Изготавливаются подпорки для перемычки, чтобы она не изогнулась под весом бетона. Для этого устанавливается доска по длине верхней кладки, которая подпирается деревянными брусками, кирпичами или металлическими трубами.
  2. Укладываются блоки таким образом, чтобы толстая стенка выходила наружу, а стрелка указывала наверх. Для правильной ориентации используем маркировку. Очень удобно, если толщина бруса соответствует толщине кладки, а его высота совпадает с высотой блока. При необходимости, для строения домов с толстыми стенами могут одновременно укладываться несколько балок. Для поднятия изделий, вес которых колеблется в пределах 100-200 кг, применяется подъемник.
  3. Проклеиваются все швы, в том числе и горизонтальные.
  4. Блоки с внешней стороны утепляются минеральной ватой или листами пенополистирола.
  5. Над проемом устраивается каркас из арматуры и скрепляющей проволоки. Предварительно он покрывается составом против коррозии.
  6. В блоки заливается бетон М200 до уровня их граней. Выравниваем и уплотняем состав.
  7. После высыхания бетона, убираем доски и подпорки.

Когда можно продолжить строительство? Только после полного затвердевания конструкции, продолжаем строительство. Сроки зависят от того, в какое время года производится стройка, от погодных условий, температуры и влажности воздуха. При жаре, засушливой погоде бетон нужно поливать водой до полного его закрепления.

Этапы работ при усилении проема изделием из монолитного бетона

Заливка бетонной смесью является, как уже было сказано, самым дешевым способом обустройства будущего окна. Соблюдаем пошаговую инструкцию:

  1. Укладываем блочный ряд, предусматривая необходимое пространство с обеих сторон проема.
  2. Монтируем съемную опалубку из подручных материалов (фанеры, брусьев и т.д.),
  3. Укрепляем ее через каждые 50 см элементами в вертикальном и горизонтальном направлении.
  4. С наружной части стены закрепляем утеплитель.
  5. Устанавливаем каркас из арматуры. Для небольших сооружений возможно применение стальной армирующей сетки.
  6. Опалубка заливается раствором М200, М300.
  7. Состав следует утрамбовать и выровнять.
  8. Снимаем элементы опалубки после высыхания раствора.

Монтаж перемычек из уголков

Специалисты советуют использовать металлические уголки для усиления оконных конструкций до 1,2 метра в том случае, если высота последующей кладки составляет не менее двух третей ширины проема. При соблюдении данного требования, поступаем следующим образом:

  1. Выпиливаем пазы для уголков с отступом от краев, примерно на 10-13 см.
  2. Обрабатываем металлическую конструкцию составом против коррозии, оборачиваем ее штукатурной сеткой.
  3. Убеждаемся, что изделие упирается на стены.
  4. Укладываем уголки с внутренней и наружной стороны.

Наряду с данным методом, армирование также с успехом применяется для усиления нешироких проемов. Использование газобетонных или железобетонных балок в этих случаях не оправдано. Для армирования одного проема используются четыре прутика диаметром 10 мм. Стержни укладываются в отверстия, которые затем заполняются клеем или раствором. На закрепленные прутья далее укладываются блоки.

Укрепление проема – процесс, требующий определенных знаний и навыков. Чтобы обеспечить надежность и долговечность конструкции, важно правильно выполнить расчеты и последовательно произвести описанные действия.

размеры, опирание, как сделать своими руками

Залог долговечности любой постройки или конструкции – грамотный подход к армированию, что позволяет избежать появление трещин и других изъянов в период эксплуатации.
Армированные элементы нужны для повышения уровня прочности конструкции из газосиликата при возведении коттеджей и частных небольших домов.

Обязательно при строительстве проемов окон или дверей должны устанавливаться перемычки для газобетонных блоков.

Проекты домов из газобетонных блоков

Количество проектов 371

  • 5 комнат
  • 3 санузла

Проект Дома Саам

  • 325.6² Общая площадь
  • 16 x 17м Площадь застройки

от 9 299 000 р.
Срок возведения 158 дней

  • 4 комнаты
  • 2 санузла

Проект Дома Оптима

  • 158² Общая площадь
  • 11 x 9м Площадь застройки

от 2 133 000 р.
Срок возведения индивидуально

  • 4 комнаты
  • 2 санузла

Проект Дома Еловый

  • 125.78² Общая площадь
  • 10 x 13м Площадь застройки

от 4 096 000 р.
Срок возведения 88 дней

  • 4 комнаты
  • 2 санузла

Проект Дома Эридан

  • 137.2² Общая площадь
  • 10 x 10м Площадь застройки

от 4 498 000 р.
Срок возведения 91 день

  • 3 комнаты
  • 1 санузел

Проект Дома Висла 153

  • 150² Общая площадь

от 1 891 500 р.
Срок возведения индивидуально

  • 4 комнаты
  • 2 санузла

Проект Дома СДМ-13

  • 126² Общая площадь
  • 11 x 8м Площадь застройки

от 2 772 000 р.
Срок возведения 90 дней

  • 6 комнат
  • 2 санузла

Проект Дома Классика Плюс

  • 212² Общая площадь
  • 12 x 11м Площадь застройки

от 2 925 600 р.
Срок возведения индивидуально

  • 5 комнат
  • 2 санузла

Проект Дома Датский

  • 211.75² Общая площадь
  • 8 x 15м Площадь застройки

индивидуальный расчет
Срок возведения 40 дней

  • 10 комнат
  • 4 санузла

Проект Дома Тульский пряник-2

  • 366.6² Общая площадь

от 9 279 636 р.
Срок возведения 169 дней

  • 9 комнат
  • 4 санузла

Проект Дома Василий

  • 352.3² Общая площадь
  • 15 x 12м Площадь застройки

от 7 592 000 р.
Срок возведения 172 дня

  • 8 комнат
  • 2 санузла

Проект Дома Люкс

  • 264.8² Общая площадь
  • 11 x 19м Площадь застройки

индивидуальный расчет
Срок возведения 145 дней

  • 5 комнат
  • 2 санузла

Проект Дома «Оптиум»

  • 9 x 7м Площадь застройки

от 2 100 000 р.
Срок возведения 60 дней

  • 5 комнат
  • 3 санузла

Проект Дома Жасмин

  • 283.42² Общая площадь
  • 19 x 12м Площадь застройки

от 7 046 000 р.
Срок возведения 131 день

  • 3 комнаты
  • 2 санузла

Проект Дома Митрофанушка

  • 133.9² Общая площадь
  • 12 x 10м Площадь застройки

от 4 382 000 р.
Срок возведения 90 дней

  • 4 комнаты
  • 2 санузла

Проект Дома Маргаритка

  • 222.9² Общая площадь
  • 13 x 11м Площадь застройки

от 5 216 000 р.
Срок возведения 120 дней

  • 3 комнаты
  • 3 санузла

Проект Дома Финский

  • 132.9² Общая площадь
  • 11 x 9м Площадь застройки

от 4 158 000 р.
Срок возведения 89 дней

  • 4 комнаты
  • 2 санузла

Проект Дома Моя Маруся

  • 170.6² Общая площадь
  • 13 x 11м Площадь застройки

от 5 089 000 р.
Срок возведения 105 дней

  • 6 комнат
  • 3 санузла

Проект Дома Амур 528

  • 500² Общая площадь

от 6 558 650 р.
Срок возведения индивидуально

  • 3 комнаты
  • 2 санузла

Проект Дома Дунай 123

  • 120² Общая площадь

от 1 621 500 р.
Срок возведения индивидуально

  • 4 комнаты
  • 1 санузел

Проект Дома Хижина

  • 150² Общая площадь
  • 13 x 12м Площадь застройки

от 4 700 000 р.
Срок возведения 95 дней

Смотреть все проекты

Выясняем, что такое перемычки для газобетонных блоков, их основные виды и как они подбираются. Правильное использование и монтаж перемычек во время строительства дома из газобетонных блоков. Читайте статью до конца, и вы узнаете о том, какие виды перемычек существуют, на какие варианты обращать внимание при покупке и каких правил требуется придерживаться при монтаже изделий.


Перемычки являются неотъемлемым элементом при строительстве любых домов Источник www.ytong.ru

Что это такое

Перемычка представляет собой конструктивный элемент, который чаще всего используется для создания дверных и оконных проёмов. Изделие устанавливается в верхней части проёма, после чего на него осуществляется дальнейшая кладка кирпича, газобетонного блока или любого другого строительного материала. Среди задач, которые решает перемычка, выделяют:

  • придание максимальной надёжности конструкции стены;
  • создание формы оконной выемки;
  • создание основания для дальнейшего строительства.

На перемычку оказывается крайне высокая нагрузка, поэтому к данному изделию выдвигаются крайне высокие требования по прочности.


Перемычка может создаваться посредством заливки бетона в опалубку прямо на месте Источник klademkirpich.ru

На рынке реализуются разные по прочности и несущей способности балки. Расчёт всех материалов и конструктивных элементов, которые потребуются при строительстве, производится заранее. Специалисты учитывают, какая нагрузка будет давить на перемычку и подбирают подходящий вариант.

Основные виды

Оконные перемычки классифицируются по материалу исполнения и типу сборки. Существуют готовые варианты, которые изготавливаются в монолитном виде на производстве. Также выделяют сборные перемычки, которые создаются прямо во время монтажно-строительных работ.

Для создания оконных проёмов во время строительства дома из газобетонных блоков могут использоваться следующие варианты:

  • монолитные железобетонные;
  • монолитные газобетонные;
  • сборные из металлического уголка;
  • сборные из U-образных элементов.


Внешний вид и габариты отдельно взятых U-блоков Источник www.stroyportal.ru
У каждого вида перемычек имеются свои преимущества и конкретные условия, в которых он может применяться.

Железобетонные

Железобетонные перемычки отличаются высокой несущей способностью, большой массой и повышенной сопротивляемостью к неблагоприятным внешним воздействиям. При создании конструкция дополнительно армируется для получения максимально высоких прочностных характеристик.

Маркировка и размеры железобетонной перемычки отражаются в названии. Маркировка даёт информацию об основных характеристиках. Сокращения, которые используют все производители монолитных изделий, регламентированы ГОСТом. Например, в названии 2ПБ10-1 цифра 2 означает размер поперечного сечения, ПБ – тип изделия (бывают брусковые – ПБ, плитные – ПП, балочные – ПГ), цифра 10 – длину в дециметрах, цифра 1 – расчётную нагрузку в кН/м.


Некоторые варианты ЖБИ оборудованы строповочными петлями для более удобной погрузки Источник зжби4.рф

Минусом данного вида балок является высокая теплопроводность. Их можно использовать, только если в дальнейшем планируется создавать качественное утепление стен и всей конструкции в целом.

Смотрите также: Специализируются на проектировании и строительстве домов из газобетона

Газобетонные

Для создания оконных проёмов в частном доме достаточно часто используются брусковые газобетонные изделия. Среди их плюсов выделяют маленький вес, высокую несущую способность, низкую теплопроводность (такая же, как и у газобетонных блоков), простой монтаж.

Недостатком перемычек из газобетона является их более высокая цена по сравнению с аналогами. Однако при возведении частного дома не требуется создание большого количества оконных проёмов (как, например, в многоквартирном доме), поэтому покупка нескольких балок по чуть более высокой цене не приводит к существенному увеличению общих затрат на строительство.

Сборная конструкция из U-блоков

Сборные конструкции отличаются гораздо более низкой стоимостью, однако при их монтаже потребуется прилагать больше усилий. U-образный блок представляет собой несъёмный опалубочный элемент, который имеет свободную полость внутри.


Во внутреннюю полость могут укладываться теплоизоляционные материалы или заливаться бетон. Источник fabrika-betonov.ru

Перемычка из U-блоков создаётся следующим образом:

  • Осуществляется сборка блоков и их соединение друг с другом.
  • В полости размещается арматурный каркас.
  • Внутрь блоков заливается бетон. Заливку можно осуществлять как на земле, так и на месте конечной установки.

Из U-блоков можно создавать конструкции нужной ширины и длины без каких-либо проблем. Минусом использования блоков являются временные затраты. После заливки бетона нужно будет ждать, пока он наберёт прочность, и только потом продолжать строительство.

Перемычка из металлических уголков

Наиболее простым сборным вариантом считается перемычка, созданная с использованием металлических уголков. Данные изделия применяются для создания основы для укладки газобетонных блоков. Чаще всего для основы используется стальной профиль. Среди преимуществ перемычки из уголка в стене из газобетона выделяют:

  • крайне низкую стоимость;
  • быстрый монтаж;
  • надёжность.


Подбор профиля с необходимыми размерами и эксплуатационными характеристиками возможен только после точных замеров Источник www.megapolys.com

Как правильно подобрать

Чтобы правильно подобрать наиболее подходящее решение, необходимо обращать внимание на характеристики перемычки. Среди наиболее важных параметров выделяют:

  • материал исполнения;
  • уровень прочности;
  • габариты.

После определения требуемого размера и прочностных характеристик необходимо обратиться в компанию, которая занимается производством различных строительных материалов и элементов. Для работ можно приобретать готовые варианты, заказывать создание монолитной конструкции под индивидуальные параметры или покупать сборные элементы. Подбор размера железобетонной перемычки осуществляется под каждый оконный проем индивидуально.


Строительство коробки из газобетона бригадой профессиональных строителей занимает около 2-3 месяцев Источник house-hands.ru

Для чего используется

Газобетонная кладка над проемом подвергается серьезному давлению. Высокие нагрузки воздействуют на нее не только в период постройки дома, но и во время его эксплуатации. Для равномерного распределения нагрузки на проем следует провести установку арматурных прутьев с использование штробореза. После помещения арматуры в паз его заделывают раствором.

Как выбрать тип перемычки для дверного или оконного проема? Чтобы принять правильное решение, следует учесть такие показатели, как доступность материала и длина перекрываемого пролета.

Основные правила монтирования

Конкретные этапы по установке перемычки над окнами зависят от того, какой вид изделия используется. Монолитные конструкции обычно устанавливаются без какой-либо подпорки с нижней части проёма. Сборные конструкции из U-блоков требуют создания временного деревянного помоста на уровне стенового проёма. Это позволяет избежать прогибов до момента, пока залитый бетон не наберёт прочность. Обычно помост держат под сборной балкой около 22 дней.


При использовании материалов с низкой теплопроводностью потребуется минимальное утепление дома Источник blockhouse66.ru

Среди правил, которых обязательно требуется придерживаться при монтаже, выделяют:

  • при кладке на уголки или на временную опалубку требуется использовать раствор с повышенным уровнем прочности;
  • для монтажа тяжеловесных конструкций необходимо использовать кран;
  • при заливке бетона обязательно применяется арматура;
  • все расчёты производятся заранее и с запасом по прочности;
  • готовые решения приобретаются только в проверенных строительных компаниях, которые предоставляют товар, соответствующий государственным стандартам.

Если перемычка над оконным проёмом будет недостаточной прочности, то дом может начать разрушаться. Создание или монтаж готовой балки – наиболее ответственный момент при кладке стены, от которого зависит общая прочность будущей постройки и её срок службы.

Строительством жилого дома из газобетонных блоков должны заниматься квалифицированные специалисты. Во время расчёта определяются размеры перемычек и их несущие возможности. При формировании оконных и дверных проёмов ни в коем случае нельзя торопиться. Если выбор был сделан в пользу заливки бетона, то нужно обязательно дождаться момента набора полной прочности раствора, прежде чем продолжать работы.

Советы и рекомендации

Важно помнить, что если длина проема не превышает 1,2 метра, а высота менее двух третей от ширины, то наиболее удобным вариантом устройства станет перемычка из стандартных блоков без применения дополнительных крепежей. Блоки нужно укладывать с использованием съёмной временной опалубки и специального клея для ячеистых газобетонов. Боковые элементы в этом случае заглубляются в стену минимум на 115 мм.

Дополнительным усилением может стать армирование расположенных над проёмом рядов. Оптимальное сечение используемой арматуры составляет примерно 6-8 мм. Концевая часть заводится за границы проема на 0,5 м с двух сторон кладки. Концам нужно придать Г-образную форму и анкеровать их в кладку газобетонных блоков.

Коротко о главном

При строительстве дома нужно уделить особое внимание созданию оконных проёмов, для чего используются специальные перемычки.

Если стена несущая, и планируется многоэтажная постройка, то желательно применять монолитные перемычки с высокой прочностью. В местах с небольшими оконными проёмами шириной до 1,7 м можно осуществлять обычную кладку, используя при этом временную подпорку.

Готовые высокопрочные перемычки закупаются заранее. До момента использования они хранятся вместе с другими стройматериалами в защищённом от дождя месте.

Оценок 0

Прочитать позже

Вывод

Монолитные железобетонные конструкции очень тяжелые, поэтому при оформлении проемов окна или дверей, целесообразно выбирать газобетонные изделия, которые можно установить легко. Они практичны и обладают хорошей теплоизоляцией, надежно держат кладку над проемом.

Важными моментами в строительстве при создании перемычек являются высота и ширина. При правильном расчете и монтаже, строение обретает надежность. Но, если расстояние для перекрытия очень большое, тогда выход в использовании монолитных балок из железобетона.

Перемычки для блоков газобетонных – Floresnsk.ru

Какие перемычки лучше подходят для газобетонных блоков?

Вопрос о том, перемычки какого вида (надоконные либо надпроёмные) и когда используются при постройке дома, не так прост. Большинством самостройщиков при перекрытии стенного проема обычно используются самодельные перемычки из бруска, монолитов и железобетонных конструкций с применением стального уголка. Но на сегодняшний день крупными компаниями, производящими газобетонные изделия, предлагаются решения, облегчающие и убыстряющие работы по строительству дверных и оконных проемов, а в ряде случаев позволяющие и вовсе избежать присутствия таких конструкций.

Разновидности

В первую очередь разберемся, каким образом выбирают перемычки для оконных и дверных проемов. Это решают в зависимости от наличия материалов и размеров пролётов, которые перекрывают. Самое значительное расстояние можно перекрыть с помощью монолитных балок из железобетона. Несъемная опалубка для них обычно изготавливается из U-образных блоков из газобетона.

Надпроёмные виды кладок постоянно подвергаются значительному давлению как в процессе строительства стен, так и при дальнейшей эксплуатации здания. Как правило, для равномерного распределения нагрузок выполняют установку арматурного прута с помощью штроборезов таким образом, чтобы обеспечить вхождение прутов в пазы. Последние наполняются раствором, а прут укладывают в него таким образом, чтобы снаружи оставалась часть прута длиной 30 см.

Применение уголков из стали никак не регламентируется ГОСТами или правилами строительства зданий из газобетона, зато оно популярно среди самодеятельных строителей.

Чтобы максимально сохранить свойства, не допускающие утечки тепла через наружные стены газобетонного здания, можно выполнить перемычку над окном либо дверным проемом при помощи одного из газобетонных специзделий: либо армированными газобетонными перемычками D700, либо монолитными железобетонными перемычками в несъемных опалубках из газобетона.

Если ячеистость структуры конструкции из газоблоков будет совпадать со структурами материала строительного газоблока, то эта схожесть не вызовет понижения эффективной теплоёмкости. В итоге не нужно будет дополнительно утеплять стену и кладку.

Еще одним приемлемым решением, которое поможет перекрыть расстояние в 3 м, может быть обустройство монолитной структуры из железобетона, залитой с применением неразборной опалубки из блоков U-формы. Их прочность может уступать лишь конструкциям типа монолитной балки из железобетона.

Подъемная техника для монтажа U-блочных перемычек не требуется, но нужны усилия для большего объёма подготовки, а также чтобы изготовить такую перемычку, потребуется больше времени и сил.

При армировании конструкции в блоке U-формы при помощи пространственного арматурного каркаса (U-блоки с размерами 20 см в ширину с лотком, имеющим ширину в 12 см) допускается использование двух арматурных стержней (верхний и нижний). Все блоки с размерами по ширине лотков от 15 см армируют с помощью четырёх арматурных стержней (2 верхние и 2 нижние). При этом необходимо наличие поперечных арматурных связок с расстоянием между ними в 40–50 см.

Если стенной проем в газобетонной стене не шире 1,2 м, а условие отношения высоты к ширине проема равно 1 к 2/3, то проём можно устраивать без перемычки совсем. При такой конструкции каждый ряд укладывают, применяя временную стабильную опалубку, используя исключительно клей для газобетонных блоков.

Также можно использовать конструктивную арматуру, чтобы армировать газобетонные блоки выше проёма. Здесь допустимо использование арматуры d6d8 либо толще, заводя ее концы за проекции граней на 50 см, анкеруя концы под Г-образными углами.

При несоблюдении этой пропорции (1 к 2/3) из-за нехватки высоты, необходимо использовать рядовую ненесущую перемычку полкой вниз (если проем менее 2 м) либо стальной уголок (если проем менее 1,2 м).

Возможно, применение уголка, у которого ширина полки меньше, чем те, что описывают в справочниках (11 см), или уголка проема шире 1,2 м. Надо заметить, что подобное применение будет некондиционным, и если сделать его своими руками, это останется на усмотрение строителя.

Особенности, которые необходимо иметь в виду, если планируется строительство поддерживающей конструкции (перемычки) проема из стального уголка:

  • стальной уголок необходимо окрашивать поверх ржавчины с обеих сторон;
  • в этом случае минимальная длина опирания уголка на газобетон должна составлять 20 см;
  • друг с другом уголки скрепляются лентой из стали/сварным методом/ стяжками из проволоки;
  • их необходимо утапливать в газобетонный блок заподлицо;
  • при наличии в планах оштукатуривания стены в будущем – используйте штукатурную сетку, чтобы его обернуть.

Конструкции из железобетонных монолитов позволяют перекрывать самые широкие расстояния. Пропорция расчета следующая: 1 к 20. Расчет с более высокой степенью точности для надоконных и наддверных перемычек и газоблочных простенков необходимо производить в соответствии с гл. 9 СТОНААГ3.1–2013.

Армируются перемычки из железобетона так же, как и ЖБ балка: 4–6 арматурных стержней d-12 и толще с поперечными арматурными хомутиками через полметра.

Минимум длины опирания ЖБ балки на газобетон должен быть не менее 35 см. Зону опоры ЖБ конструкций такого типа обязательно следует усиливать при помощи обустройства разгрузочной опоры, используя сетку из арматуры в растворном слое либо слоях клеев для газобетона при толщине, по крайней мере, в 1,5 см.

Надпроемные железобетонные перемычки отливаются в стабильной разборной опалубке, время удаления который определяют, замеряя уровень температуры воздуха в месте проведения работ. Конструкции такого типа могут заглубляться на толщину слоя утеплительного материала, который в обязательном порядке будет использоваться для утепления так называемых мостиков холода. «ЭкстПолиС» обычно приклеивают к структурам подобного типа разного сечения с различными клеями для газоблоков и закрепляют с помощью тарельчатых дюбелей.

Дополнительно в ряде случаев рекомендуется установка неразборных элементов, используя листы теплоизоляции типа «ЭкстПолиС».

Конструкционные особенности дают возможность выбора вариантов применения технологии при монтаже, длины части опирания перемычек на газобетонную стену, а также основных правил их использования.

Глубина опирания

Данный параметр, как правило, зависит от типа перемычек.

  • Несущая конструкция из газобетона с армированием: максимальный проём – 1 м 75 см, глубина опоры – 25 см. Дополнительного утепления не требуется.
  • Несущие железобетонные конструкции с неразборной опалубкой из U-блочных конструкций: максимальный проём – 3 м, глубина опирания на кладку – 25 см. Дополнительного утепления не требуется.
  • Монолитные несущие конструкции из железобетона. Должны соответствовать длинам балок – 35 см. Требуется дополнительное утепление. Выполняется армирование – 1 м 20 см. Арматура выступает за габариты проёма на 50 см. Рекомендуется осуществления рядового армирования выше проёмов.
  • Монолитные ненесущие железобетонные конструкции 200 см 35 см: максимальный проём – 1 м 20 см, глубина опирания на кладку – 20 см. Требуется дополнительное утепление. Является ненесущей конструкцией с использованием в качестве основания металлического уголка. Необходимо заглубление в основании кладки.

Какие выбрать?

Так как монолиты из железобетона весят гораздо больше, а такое устройство легче, чем газоблок, чтобы оформить оконные и дверные перемычки, лучше выбирать газоблоки: они легче, их проще установить, а также они более выигрышны по своим теплоизоляционным качествам.

Тонкости монтажа

Газобетонные перемычки армированного вида отличаются прочностью по причине наличия каркаса из стали. Также из-за того, что используются подобные перемычки во время возведения стен из газобетона, получается оптимальная поверхность, которая впоследствии послужит целям декорирования.

Такие перемычки представляют собой однопролётную балку, получающую нагрузку на всю свою поверхность. Оптимальный вариант при укладке газобетона – это четыре уголка из стали, уложенные должным образом.

Рекомендуется налегание уголков на кладку на расстоянии около 30 см. Использовать перемычки такого вида – довольно сложное дело.

Процесс монтажа металлической перемычки проходит так:

  • выбирается необходимая высота;
  • монтируются арматурные прутья;
  • выполняется монтаж опалубки;
  • осуществляется укрепление опалубки;
  • происходит укрепление прутьев из арматуры;
  • выполняется бетонная заливка прутьев из арматуры.

Когда создается кладка над проемами, обязательно должна учитываться его ширина и высота. Эта информация будет очень полезна, когда будет рассчитываться конструкция. Если их монтаж произведен верно, это сильно повлияет на прочность всей конструкции.

О том, как сделать перемычки в стенах из газобетона, смотрите в видео ниже.

Способы выполнения перемычек для газобетонных блоков над окнами и дверьми

Грамотное выполнение армирования строений из газобетона является залогом долговечности возводимой конструкции, а также позволяет предотвратить появление трещин и деформаций в процессе всего периода эксплуатации.

Армированные элементы применяются при необходимости повысить уровень прочности стен из газосиликата в условиях коттеджного и частного малоэтажного строительства. Перемычки для газобетонных блоков устанавливаются при обустройстве всех оконных и дверных проемов. Это помогает распределить нагрузки от перекрытий и исключить появление трещин в оконной зоне.

Заводские решения

Технология применения перемычек в частном домостроительстве имеет несколько принципиальных отличий от монтажа, принятого в современном и массовом строительстве с использованием ячеистых газобетонов. В настоящее время используется несколько видов перемычек, которые отличаются конструктивными особенностями и правилами применения.

Готовый вариант армированной газосиликатной перемычки по ГОСТ

Готовые заводские газосиликатные (газобетонные) перемычки являются обычными балками из газобетона с прямоугольным сечением и внутренним каркасом в виде арматуры, покрытой специальным антикоррозионным составом.

Стрелки на элементе указывают правильное направление выполнения монтажа.

Основными преимуществами являются:

  • правильно армированные газобетоны не растрескиваются, не «плывут» и не разрушаются в процессе длительной эксплуатации;
  • газобетонные перемычки относятся к высокопрочным конструкциям с малым весом, не оказывающим дополнительной нагрузки на возведенные стены и фундаментное основание;
  • ячеистая структура газобетонной перемычки идентична структуре строительных блоков, поэтому не вызывает снижения показателей тепловой эффективности, и в результате не потребуется выполнять дополнительное утепление.

Основные размеры газосиликатных перемычек:

  • Высота — 124 мм;
  • Ширина — 115 мм, 150 мм, 175 мм;
  • Длина — 1300-3000 мм.

Уточняйте на сайте производителей.

Конструкция из U-блоков

Наиболее популярным вариантом является обустройство сборно-заливных перемычек над окнами в стенках из ячеистого газобетона с несъемной опалубкой на основе U-образных элементов.

В приведенной по ссылке статье представлена информация о выпускаемых размерах этих элементов и о способе самостоятельного изготовления.

Железобетонные перемычки

Эти заводские изделия представляют собой балки из бетона с арматурой внутри.

По теплопроводности бетон заметно уступает газосиликату.

Если планируется утепление стен дома минеральной ватой, то эти балки использовать можно.

Но для стен без утеплителя железобетон будет являться мостиком холода.

В этом случае перемычки из газобетона, предложенные в первом варианте, смотрятся лучше.

Глубина опирания и максимальная длина проема

В зависимости от конструкционных особенностей может варьироваться как технология монтажа, глубина опирания перемычек на газобетонные блоки, так и основные правила эксплуатации.

Тип перемычкиДлина проёма максимальнаяОпирание на кладкуКонструктивные особенности
Армированная несущая конструкция газобетонная174 см25 смНе нуждается в дополнительном утеплении
Несущая конструкция из железобетона с применением несъёмной опалубки в виде U-образных блоков300 см25 смНе нуждается в дополнительном утеплении
Монолитная железобетонная конструкция несущего типаВ соответствии с длиной балки35 смНуждается в дополнительном утеплении
Выполнение армированием120 смВведение арматуры за проём на 0,5 мЖелательно осуществлять рядовое армирование над проёмами
Монолитная не несущая конструкция из железобетона200 см35 смНуждается в дополнительном утеплении
Конструкция не несущего типа на основе металлических уголков120 см20 смНуждается в заглублении в кладку

Способы монтажа

Рассмотрим, как сделать перемычку над окном, подробнее.

Устройство с помощью U-блоков

Конструкция предназначается для работы с перекрытиями, ширина которых не превышает три метра. Применение облегченных элементов позволяет исключить привлечение строительного крана и других видов специальной техники.


Армирование осуществляется рифлеными металлическими прутами, имеющими класс прочности А400-500 при диаметре в 10-16 мм (что определяется расчетом):
  • при параметрах ширины лотка меньше 120 мм рекомендуется применять двухстержневое армирование;
  • при параметрах ширины лотка больше 150 мм рекомендуется применять четыре арматурных стержня, которые соединяются с помощью вязальной проволоки арматурными прутами с шагом в 40-50 мм для получения пространственной надежной решетки.

Опорная зона крайних блоков должна составлять 25 см. Для склеивания торцов блоков используется стандартный монтажный клей для ячеистых газобетонов. О его выборе и расходе узнайте из этой статьи.

Можно обойтись без специальных лотков U-образной формы и соорудить опалубку по месту из досок и (или) перегородочных газобетонных блоков. Далее проармировать и залить бетоном. Разнообразные способы рассмотрены в статье про изготовление армопояса. Здесь конструкция схожа.

Устройство армированных перемычек

Такой вариант надежен благодаря объемному стальному каркасу внутри изделия и является наилучшей основой для выполнения финишного декорирования.


Размеры подбираются в соответствии с длиной пролёта и шириной стеновых блоков. Такой элемент используется в качестве балки на один пролет и монтируется в соответствии со следующими рекомендациями:
  • подъём детали на необходимую высоту и установка стрелкой вверх с соблюдением опорной глубины в 30 см;
  • при необходимости допускается применение в одном проеме пары перемычек, но устройство основания оконного проема выполняется исключительно монолитным изделием;
  • на участках опоры все элементы необходимо скреплять специальными склеивающими растворами, а вторая деталь монтируется вплотную к уже установленной оконной перемычке при помощи резиновой киянки.

Поверхность при необходимости выравнивается рубанком. Дальнейшие работы осуществляются только после полного просыхания клеящей смеси.

Устройство на уголках или арматурных стержнях

Вариант, широко используемый при возведении домов из ячеистых бетонов. Но профессионалы такой монтаж не одобряют и называют словом «колхоз». Если вы всё же решитесь поколхозить, то применяйте такую конструкцию на узких окнах шириной до 120 см в одноэтажных постройках. И уголки берите помощнее, например, с сечением 75х75х6 мм.

Городить перемычку из уголков на широком окне, как здесь, я бы не рекомендовал.


Такая конструкция представляет собой применение металлических уголков, устанавливаемых с опорной глубиной в 30 см. Монтажные работы осуществляются с учётом следующих требований и правил:
  • стальные уголки требуется подвергнуть окрашиванию со всех сторон специальными составами против коррозийных изменений;
  • минимальная опорная длина устанавливаемого металлического уголка на кладку стен не должна быть меньше 20 см;
  • уголки скрепляются между собой при помощи стальной ленты, сваркой или посредством стандартной проволочной стяжки;
  • металлические элементы требуется утапливать в газобетон, что не позволит уголкам выступать над стеновой поверхностью.

Вот ещё вариант:

Советы и рекомендации

Важно помнить, что если длина проема не превышает 1,2 метра, а высота менее двух третей от ширины, то наиболее удобным вариантом устройства станет перемычка из стандартных блоков без применения дополнительных крепежей. Блоки нужно укладывать с использованием съёмной временной опалубки и специального клея для ячеистых газобетонов. Боковые элементы в этом случае заглубляются в стену минимум на 115 мм.

Дополнительным усилением может стать армирование расположенных над проёмом рядов. Оптимальное сечение используемой арматуры составляет примерно 6-8 мм. Концевая часть заводится за границы проема на 0,5 м с двух сторон кладки. Концам нужно придать Г-образную форму и анкеровать их в кладку газобетонных блоков.

Полезное видео

Вот так можно смонтировать качественную правильную перемычку и обойтись без покупки заводских изделий:

Виды перемычек для газобетонных блоков, способы монтажа

Газобетонные перемычки являются деталями, необходимыми для обустройства оконных и дверных проемов в зданиях, которые возводятся из ячеистых блоков.

Изделия предназначены для создания сплошной и прочной опоры над пустотами, равномерного распределения нагрузки на проем, предупреждения провисания и появления трещин.

Технологии использования деталей в частном и массовом строительстве имеют ряд отличий, которые нужно учитывать при проектировании и в процессе возведения здания. Существует несколько разновидностей продукции, имеющих свои особенности.

Заводские решения

Изготовленные в заводских условиях перемычки для газобетонных блоков готовы к монтажу сразу после выгрузки на строительную площадку. Детали представляют собой прямоугольные балки из силикатного ячеистого материала с вмурованным стальным каркасом. Металл обработан специальным составом против коррозии.

Изделия отличаются следующими достоинствами:

  1. Точные геометрические формы и размеры. Размер балок соответствует параметрам блоков, что позволяет делать в кладке непрерывные ряды одинаковой толщины.
  2. Оптимальное соотношение гибкости и прочности. Объемный железный каркас из арматуры придает балкам способность изгибаться под нагрузками, а газосиликатный материал обеспечивает создание объема при хорошей устойчивости к вертикальному давлению.
  3. Долговечность. Газоблоки невосприимчивы к перепадам температуры, к влажности и ультрафиолетовому излучению. Материал водонепроницаемый, надежно защищает стальной сердечник от влаги. Газосиликат рассчитан на 100 лет эксплуатации в условиях сухого климата.
  4. Удобство в работе. Газобетонная перемычка имеет небольшой вес. Для ее подъема на высоту нет необходимости в привлечении специальных грузоподъемных устройств. Доставить изделие к месту установки можно с помощью ручных такелажных приспособлений.
  5. Низкая теплопроводность. Материал идентичен тому, из которого изготовлены газобетонные блоки. Благодаря этому отпадает необходимость в проведении дополнительного утепления стен.

Единственным недостатком изделий является их стоимость. Но, учитывая то, что в частных домах небольшое количество внешних проемов и внутренних перегородок, на бюджете строительства этот фактор особо не сказывается.

Готовый вариант армированной газосиликатной перемычки по ГОСТ

Стандарты перемычки из газобетона определяются ГОСТом и затрагивают такие параметры, как размер, удельный вес, устойчивость к морозу и высокой температуре, степень изгибания и прочность.

Производители в Москве выпускают изделия с такими размерами:

  • высота — 124 мм;
  • ширина — 115, 150, 175 мм;
  • длина — 1300, 1500, 2000, 2500, 3000 мм.
  • плотность — 800-1500 кг/м³;
  • масса детали — 60-150 кг;
  • количество циклов замораживания/размораживания — 50;
  • нагрузка — 200-500 кгс/м².
  • материал каркаса — арматурные прутки 10-16 мм (2, 3 и 4 жилы).

Цена за единицу товара зависит от его размера и количества жил арматуры. Транспортировка и хранение балок осуществляется в горизонтальном положении с использованием амортизационных прокладок из древесины.

Установка газосиликатных столбиков проводится на специальный состав. Так как стенки ровные, при кладке наносится слой клея толщиной 2-3 мм. Эта особенность позволяет ускорить процесс строительства, уменьшить его бюджет, устранить мостики холода, которые дает цементный раствор.

Конструкция из U-блоков

Сэкономить на материалах можно путем использования сборных конструкций, которые обходятся намного дешевле готовых монолитных аналогов. Таким вариантом является U-образная газобетонная перемычка. Ее достоинство заключается в том, что монтаж можно вести как на стенах, так и на земле, с последующим подъемом и установкой.

Деталь состоит из следующих частей:

  1. Основа из силикатного материала. Балка имеет квадратное сечение, на верхней стороне находится продольное углубление в форме буквы U. Канавка предназначена для укладки сердечника, придающего готовому изделию гибкость и прочность.
  2. Стальной каркас. В зависимости от длины и ширины заготовки производится из рифленой арматуры прочностью А500. Для стен с узкими окнами шириной до 150 см делается плоский каркас из двух жил. Более широкие пролеты перекрываются балками, сердечник которых имеет пространственную форму с квадратным сечением со стороной 40-50 мм, образованным четырьмя штырями.
  3. Наполнитель. Используется легкий бетон марки М100-М150. В качестве наполнителя может применяться керамзит. Раствор заливается в канавку не до верха. Оставшиеся 50 мм закрываются полосой газосиликата.

Изготовить U-блоки можно и самостоятельно. Для этого на ровном основании укладывается и склеивается между собой несколько камней. После схватывания раствора с помощью болгарки или штробореза делаются пропилы и извлекается лишний материал. Затем проводится армирование и бетонирование заготовки. После сборки она становится тяжелой, для подъема нужно использовать средства механизации.

Железобетонные

ЖБИ отличаются не только высокой прочностью, но и весом. Они рассчитаны на большие нагрузки, устойчивы к влаге, ультрафиолету и перепадам температуры. Железобетонные перемычки представляют собой армированные столбики стандартных размеров. Производители выпускают продукцию, параметры которой соответствуют размерам кирпича или силикатных блоков.

Из-за большой массы для ЖБИ требуется повышенная, по сравнению с газобетонными балками, глубина опирания на стены. Это приводит к приобретению или самостоятельному изготовлению более длинных и тяжелых балок. Как следствие — увеличение срока и бюджета строительства, привлечение грузоподъемной техники.

Технические характеристики железобетонных перемычек:

  • высота — 124 мм;
  • ширина — 115, 150, 175 мм;
  • длина — 1300, 1500, 2000, 2500, 3000, 3500 мм.
  • плотность — 2200-2500 кг/м³;
  • масса детали — 160-550 кг;
  • количество циклов замораживания/размораживания — 100;
  • нагрузка — 600-2500 кгс/м².
  • материал каркаса — арматурные прутки 10-16 мм (2, 3 и 4 жилы).

Столбики отличаются высокой прочностью, для них не требуется особых условий для транспортировки и хранения. Изделия можно складировать под открытым небом, в т. ч. и в местах, где есть вероятность подтопления.

Глубина опирания и максимальная длина проема

Под глубиной опирания понимается расстояние, на которое балка заходит на стену оконного или дверного проема. При возведении зданий строители берут в расчет такие понятия, как максимальная длина перекрываемого просвета и минимальное расстояние опоры. От площади, на которую переносится вес балки, зависит степень сопротивления и сохранности силикатных стен.

Особенность расчета заключается в том, что при малой площади контакта может произойти разрушение блоков, находящихся под нагрузкой. Большая глубина опирания приводит к увеличению сроков и стоимости строительства.

Существуют такие нормы расчетов при проектировании зданий из пеноблоков:

  1. Железобетонные столбики. Изделия рассчитаны на установку в проеме, расстояние которого не превышает 300 см при накладке с каждой стороны не менее 30 см. После монтажа необходимо дополнительное утепление. Если это не предусмотрено проектом, защитной отделки не требуется.
  2. Оконные перемычки из пенобетона монолитные. Могут использоваться для просветов длиной до 200 см с перекрытием по сторонам от 25 см. После возведения утепление не применяется, нужна водостойкая внешняя отделка.
  3. Разборные силикатные балки с армированием. В зависимости от вида каркаса показатели по максимальной ширине проема различаются. При внутреннем армировании он составляет 200 см. При использовании внешнего армирования (уголка, стержней) максимальное расстояние составляет 120 см при глубине опирания 20 см. Утепление после монтажа не проводится. Наносится фасадная штукатурка.

При выборе методики строительства следует помнить, что для газобетона нужно использовать легкие и крепкие крепежные материалы, которые не оказывают на блоки критического давления.

Способы монтажа

Каждый из способов монтажа перемычек имеет свои особенности, положительные и отрицательные стороны.

Для проведения строительства нужно подготовить такой набор инструментов и приспособлений:

  • уровень;
  • рулетка;
  • киянка;
  • плоскогубцы;
  • болгарка;
  • сварочный аппарат;
  • ножовка для силиката;
  • нож;
  • рубанок;
  • маркер;
  • лестница или козлы;
  • каска, респиратор, защитные очки и перчатки.

Работы следует проводить при сухой и безветренной погоде.

С помощью U-блоков

Изделия легкие, для работы с ними нет необходимости в привлечении подъемного крана. Нужно соблюдать осторожность при подъеме и монтаже: изделие хрупкое и может сломаться при вертикальной нагрузке. На него нельзя становиться, садиться и опираться в процессе установки.

Монтаж проводится в такой последовательности:

  1. Делают измерения. Выпиливаются заготовки нужного размера — лоток, арматурные стержни, крепления для штырей.
  2. Лоток приклеивается к стенам. По краям деталь подпирается стеновыми блоками, которые фиксируются монтажным клеем.
  3. Изготовление стального стержня. В зависимости от ширины лотка используется 2, 3 или 4 жилы. Связывать их лучше проволокой или пластиковыми стяжками, т. к. сварка провоцирует коррозию.
  4. Установка каркаса в лоток. Изделие жестко фиксируется в пространстве стальными скобами. Если канавка излишне широка, то свободное пространство заполняется полосами силиката или пенопласта.
  5. Изготавливается бетон. Проводится его заливка и выравнивание в форме. Для набирания раствором полной прочности необходимо не менее 7 дней.

После установки перемычки строительство можно продолжать, используя для нанесения клея верхние края лотка.

Армированных перемычек

Использование готовых заводских изделий дает строителям ряд преимуществ. Деталь имеет оптимальное сочетание прочности, гибкости и веса. Внутренний стальной каркас придает балке эластичность, которая ограничивается твердой внешней оболочкой, защищающей стержень от коррозии.

Монтаж выполняется в следующей последовательности:

  1. После проведения предварительных замеров подбирается балка нужных габаритов. Укорачивать ее не обязательно, т. к. увеличение глубины опоры только снизит нагрузку на стену.
  2. На основание для укладки наносится разметка, это место покрывается монтажным клеем.
  3. Балка укладывается так, чтобы направляющая стрелка указывала вверх. Проводится выравнивание детали по вертикали и горизонтали.
  4. Справа и слева от балки выставляются и приклеиваются стеновые блоки. Фиксация проводится с минимальным зазором между изделиями.

На уголках или арматурных стержнях

Вариант перекрытия проемов в домах из газосиликатного материала с помощью упора из уголков применяется при обустройстве дверей и узких окон.

При проведении монтажа необходимо соблюдать следующие правила:

  • использовать уголок сечением не меньше 75×75 мм, а лучше 100×100 мм;
  • минимально допустимая толщина стен для такого метода составляет 20 см;
  • после распиливания на заготовки металл очистить от коррозии, обработать грунтом и защитным покрытием;
  • уголки соединять между собой точечной сваркой с последующей зачисткой наплывов;
  • в блоках заранее делать выемки, которые очищаются от пыли и грунтуются;
  • глубина опоры должна быть не менее 25 см;
  • проемы под гребень делать такой глубины и ширины, чтобы оставалось место для клея.

В зависимости от толщины стен уголки укладываются по их краям или посередине кладки. Чтобы придать опорам устойчивость, их края можно загнуть вниз и утопить в блоках.

Другим вариантом обустройства перемычек является использование арматуры. Ширина проема в таких случаях не может быть больше 120 см, т. к. пруты обладают высокой гибкостью. Использовать нужно штыри диаметром не меньше 12 мм.

Последовательность работы следующая:

  • арматура нарезается на куски, очищается от ржавчины и обрабатывается защитными средствами;
  • в стенах делаются углубления для создания паза под опору;
  • в блоках выпиливаются штробы, соответствующие прохождению арматуры в проеме;
  • камни укладываются на направляющие и сразу склеиваются между собой;
  • оставшиеся снизу пустоты заполняются клеем или стартовой штукатуркой, поверхность выравнивается.

Собрать такую перемычку можно на земле с последующим подъемом на высоту. Выполнять эту работу нужно осторожно, чтобы готовое изделие не треснуло в местах стыков.

Советы и рекомендации

При проведении строительства дома из газосиликатных блоков необходимо учитывать ряд нюансов при планировании и осуществлении монтажа перемычек:

  1. Немного сэкономить на материалах можно путем изготовления лотков своими руками. Для этого используется опалубка, в которую укладываются и склеиваются плоские доборные элементы из газобетона. Прочность такой конструкции ограничивается надежностью клея на стыках деталей. Чтобы изделие не сломалось при подъеме, целесообразно армировать и заливать его бетоном на земле.
  2. При проведении сборки и заливки непосредственно над проемом целесообразно под перемычку устанавливать прочную подпорку. Такой прием позволит исключить провисание перекладины под весом раствора и его случайную поломку при неосторожном движении.
  3. Чтобы сборная балка была прочнее, следует использовать арматуру в качестве стяжки, заводя на торцы крайних блоков на 10-12 см. Концы металла нужно предварительно оклеивать монтажной сеткой.

При правильном выборе материала и соблюдении технологии его использования монтаж перемычек не превратится в долгосрочную проблему.

Подбор перемычек из газобетона

Перемычки из автоклавного ячеистого газобетона Сибит предназначены для перекрытия оконных и дверных проемов в жилых и общественных зданиях. Рассказываем, как правильно рассчитать размеры перемычки и сделать правильный выбор.

Как читать условную марку

ПР – перемычка

Все перемычки Сибит из автоклавного ячеистого армированные бетона:

  • Имеют небольшой вес.
  • Выпускаются классом прочности B2,5/B3,5.
  • Обладают плотностью D600.

20 – длина перемычки 2 000 мм.

Завод Сибит выпускает перемычки длиной 1200, 1500, 2000, 2500 и 3000 мм.

1,2 – ширина перемычки 120 мм.

Завод Сибит выпускает перемычки толщиной 100, 120, 150, 200 и 300 мм.

30 – высота перемычки 300 мм.

Завод Сибит выпускает перемычки высотой 250 мм и 300 мм.

Подбор ширины перемычки

Ширина перемычки подбирается соответственно толщине стены. Для проемов свыше 300 мм используются сборные перемычки. Например:

  • Для проема в стене толщиной 300 мм нужна перемычка шириной 300 мм.
  • Для проема в стене толщиной 400 мм – 2 перемычки 200+200 мм.
  • Для проема в стене толщиной 500 мм – 2 перемычки 300+200 мм.

Подбор длины перемычки

Для расчета длины перемычки прибавьте к ширине проема величину опорной части.

  • В несущих стенах опорная часть перемычки должна быть не менее 200 мм на каждую сторону.
  • В ненесущих стенах (перегородках) и несущих стенах допустима опорная часть перемычек не менее 100 мм на каждую сторону.

Если проект вашего дома предусматривает другие перемычки из газобетона – закажите звонок менеджера или напишите нам, чтобы уточнить возможность изготовления под заказ.

Подпишитесь, чтобы узнавать самые важные новости первым!

Мы не отправляем спам. Только свежую и нужную информацию. Отправляя
данные, вы соглашаетесь с нашей Политикой конфиденциальности.

Экономия за счет совокупности факторов:

  • низкая теплопроводность СИБИТ не требует дополнительного утепления, позволяет сократить толщину стены, а также снизить трудозатраты на их возведение;
  • легкий материал – экономичная доставка;
  • меньший вес стены – сокращение расходов на устройство фундамента;
  • отличная геометрия – увеличение скорости возведения стен, сокращение затрат на отделку;
  • долговечный материал, который не гниёт и не горит, а на основании коэффициента морозостойкости F100 прогнозирует срок его эксплуатации свыше 200 лет.

СИБИТ не горит и имеет высокий предел огнестойкости, что подтверждено «Сертификатом пожарной безопасности» и практикой эксплуатации. Читать статью про огнестойкость.

СИБИТ обладает исключительной теплоизоляцией, хорошо сохраняет тепло зимой и прохладу летом. Стены из газобетона СИБИТ в 3-5 раз теплее кирпича.

СИБИТ — экологически чистый материал. По своей сути – это природный минерал тоберморит, полученный производственным способом. Изготавливается он из цемента, извести, песка и воды (без применения химических добавок). СИБИТ «дышит» как дерево, при этом аккумулирует тепло в доме. Благодаря структуре материала выравниваются температурные колебания и влажность, а также создается оптимальный микроклимат в помещениях.
Читать статью про экологичность газобетона.

СИБИТ «не боится» воды, так как состоит из водонерастворимого минерала. Его структура обеспечивает быстрое удаление влаги в окружающую среду без изменения физико-технических характеристик материала.

СИБИТ — долговечный материал. Это искусственный камень, который не горит и не гниёт. При марке по морозостойкости F100, можно прогнозировать срок его эксплуатации более 200 лет.

Из газобетонных блоков СИБИТ можно строить несущие стены домов до 5 этажей, а при выполнении ограждающих конструкций каркасных зданий – этажность не ограничивается.

СИБИТ — технологичный материал. Малый вес в сочетании с крупным размером блока позволяет увеличить скорость возведения стен в 1,5-2 раза по сравнению с кирпичной кладкой, что уменьшает сроки сдачи объекта.

СРАВНЕНИЕ ГАЗОБЕТОННЫХ ПЕРЕМЫЧЕК С ДРУГИМИ МАТЕРИАЛАМИ

Перемычки из автоклавного газобетона

В 2015 году лидер рынка строительного сегмента компания Bonolit – производитель газобетонных изделий анонсирует с новым продуктом под ТМ Poritep – армированные газобетонные перемычки.

Перемычки Poritep используются в строительстве зданий для перекрытия проемов окон, дверей и других технологических проемов. Основная их задача – передать нагрузку от выше возводимой стены, при этом сохранить проем здания. Перемычки отличаются способностью выдерживать как собственную нагрузку, так и нагрузку от каменной кладки и перекрытий.

В перемычках Poritep применен газобетон автоклавного твердения по ГОСТ 31360-2007 класса прочности на сжатие – B 3,5, марки по плотности D600, морозостойкость не ниже F75. Перемычки представляют собой армированную балку, где для рабочей арматуры применяются стержни диаметром 8 мм со специальным антикоррозионным покрытием.

Перемычки Poritep – это силовая конструкция, которая воплощает в себе все достоинства газобетона: материал НГ, продукт не подвержен образованию грибка и плесени, долговечен, лёгок при монтаже и обработке, имеет идеальную геометрию, не требует дополнительного утепления и экологически безопасен.

ПРИЕМУЩЕСТВА ПЕРМЫЧЕК ИЗ АВТОКЛАВНОГО БЕТОНА

Паропроницаемость

Паропроницаемость материала способствует быстрому выведению построечной влаги и гарантирует комфортные условия проживания – избыточная влага будет выводиться, а воздух в помещениях будет оставаться свежим.

Морозостойкость

PORITEP обладает хорошим показателем морозостойкости, что объясняется резервной пористостью. Высокая морозостойкость PORITEP позволяет эффективно использовать данный материал в суровых климатических условиях.

Энергоэффективность

Геометрическая точность размеров перемычек позволяет монтировать их на клеевой раствор, исключая появление, так называемых, “мостиков холода”.

Экологичность

Помимо экологической чистоты важным является тот факт, что премычки не выделяют токсичных веществ в атмосферу, в том числе и при пожаре.

Практичность

Перемычки, из-за низкого коэффициента теплопроводности ячеистого бетона, позволяют отказаться от дополнительного утепления, что дает несравненное преимущество

Универсальность

Армированные перемычки из ячеистого бетона выпускаются в различных типоразмерах. Они разработаны таким образом, чтобы компоновать их для наиболее применяемых толщин стен, например, при толщине стены в 500 мм соорудить конструкцию из перемычек толщиной 200 и 300 мм. Также армированные изделия PORITEP дают возможность перекрывать различные пролеты при одной длине перемычки, что на практике позволяет трехметровой перемычкой перекрывать проемы 2,6м и менее. Все это позволяет подобрать комплект практически для любого проекта.

Технологичность

Перемычки, из-за низкого коэффициента теплопроводности ячеистого бетона, позволяют отказаться от дополнительного утепления, что дает несравненное преимущество

Огнестойкость

PORITEP способен выдерживать одностороннее воздействие огня до 6 часов без изменения несущей способности, теплопроводности и целостности конструкции. .

Сравнение газобетонных перемычек с другими материалами

Полистиролбетон

У полистиролбетонной перемычки основным показателем преимущества можно отметить цену готового продукта, вес и теплопроводность. По всем остальным характеристикам – полистиролбетон в первую очередь горюч, стирол выделяющийся при тлении смертельно опасен для человека, несущая способность отсутствует. Полистиролбетон возможно применять только при ограждающей конструкции из такого же материала. Применение перемычки из полистиролбетона совместно с кладкой из ГБ (с целью экономии расходов) не принесёт желаемого результата по технологичности кладки. Материал «болеет» плохой геометрией, нет возможности использования специальной тонкошовной кладки. Плохая гвоздимость, это может быть проблемой не только в быту, но и для подсистемы вентфасада.

Железобетонные перемычки

Перемычки из железобетона – самый старый проверенный способ устройства перекрытия оконных и дверных проёмов. Но пройдёмся по основным параметрам. Цена готовой заводской перемычки не дешевле всех существующих аналогов, при этом мы получаем холодную конструкцию, требующую обязательного утепления, не самым дешёвым утеплителем. Нет возможности установки без тяжёлой техники, время установки в отличии от ячеистого бетона увеличивается. Плохая геометрия продукта, позволяет класть перемычку только на ЦПР, технологичность при совместной работе с ГБ блоками отсутствует. Итог: Холодно, дорого, тяжело, не технологично. .

Металлический уголок

Решение с металлическим уголком имеет место жить в современных реалиях. Среди преимуществ уголка отмечу примитивность и простоту установки и теплотехническую характеристику, за исключением мостика холода самого уголка. Фактически 1 человек справляется с перекрытием проёма. Но после анализа рыночных цен на первый квартал 2017 года, можно заметить, что цена за металл + блоки + технология укладки вместе со сваркой удерживающих пластин и малярной обработке самого метала не столь интересна, чтобы ставить этот конструктив в более выгодное положение против перемычек Poritep. Так же дополнительно мы получаем работу по отделке уголка внутри здания, адгезия блоков и металла разная, что влечёт доп. расходы как на обработку так и на более толстую штукатурку стен. И в завершение добавлю, что металлическая система перекрытия не обеспечивает 100% защиту при пожаре, несущая способность металла падает при длительном воздействии высоких температур.

Перемычки армированные из ячеистого бетона автоклавного твердения. Исследование работы перемычек с вышележащей кладкой на полиуретановом клее.

Важным элементом стеновой ограждающей конструкции является перемычка. В каменных зданиях из ячеистого бетона автоклавного твердения с целью снижения теплопотерь, ускорения сроков загружения перемычки и создания однородной поверхности, которая приводит к снижению трещинообразования и уменьшению толщин адгезионно связанной отделки, рекомендуется применение железобетонной перемычки из автоклавного газобетона.

Несмотря на очевидные плюсы применения газобетонных перемычек, использование которых становится наиболее актуальным в зданиях повышенной этажности в связи с высокой огнестойкостью автоклавных изделий, ограничением становится недостаточная несущая способность отдельно рассматриваемых брусковых элементов в несущих элементах конструкций малоэтажных строений.

Для перемычек, изготавливаемых из ячеистого бетона автоклавного твердения торговой марки PORITEP (рис. 1), применяется бетон марки по средней плотности D600, с классом по прочности на сжатие не менее В3,5. Изделия армируются сварными каркасами и сетками из арматурной стали А400 и А240. Перемычки выпускаются шириной 100, 150, 200 и 300 мм. Максимальная ширина перекрываемого проема – 2500 мм.

Армированные перемычки из ячеистого газобетона рассчитываются на нагрузки от перекрытий и балок, опирающихся на кладку над перемычкой и на давление от свежеуложенной неотвердевшей кладки. Для формирования проемов два метра и более применение армированных железобетонных перемычек становится наиболее актуаль

Мероприятия, обеспечивающие соответствующие конструктивные решения, позволяют учитывать совместную работу кладки над перемычкой. Предшествующие экспериментальные исследования работы перемычек из ячеистого газобетона, с одним и двумя рядами кладки из блоков сверху изгибаемого элемента, с соединенных между собой с помощью клеевого раствора для тонкошовной кладки, проведенные Семченковым А.С. и Литвиненко Д.В. показали положительный результат. Исследования проводились на перемычках-полуфабрикатах для выполнения ком¬плексных перемычек YTONG YF высотой 124мм.

Выпуск перемычек с высотой 250 мм и применение принципиального другого типа материала шва для кладки блоков потребовал проведения альтернативных испытаний.

Испытания на предприятии ОАО «Бонолит – Строительные решения» проведены с применением изделия 2000х200х250мм (рис. 2). Опытный образец представляет собой сборную составную конструкцию, состоящую из армированной ячеистобетонной перемычки и рядом кладки ячеистобетонных блоков марки D500 классом В3,5, уложенных над перемычкой (рис. 3). Общий размер опытного образца составил 2000х200х500(H) мм.

Исследования прочности сцепления ячеистого бетона с полиуретановым клеем «Bonolit «Формула Тепла» показали отличные результаты уже через несколько часов после склеивания образцов, что позволило выбрать данный тип клеевого соединения для экспериментальных исследований. Помимо этого применение данного типа клея не создает теплопроводных включений. Толщина швов в конструкции перемычки не превышала 1 мм.

Испытания перемычки нагружением для оценки прочности проводились по ГОСТ 8829, нагрузка прикладывалась поэтапно. Испытания проводились через два часа после монтажа конструкции на клей. Общий вид образца после испытаний показан на рис. 4. На изделии сборной составной конструкции перемычки разрушающая нагрузка составила 3150 кг/м.

Разрушающая нагрузка при испытании одиночной перемычки составила 958 кг/м. Результат испытаний перемычки с вышележащей кладкой из ячеистобетонных блоков на полиуретановом клею, изготовленных по технологии PORITEP, позволяет отметить прирост прочности за счет включения кладки в работу перемычек. Несмотря на высокий прирост прочности в изделии 2000х200х500(H) мм, испытания перемычек других типоразмеров с рядом кладки показывают меньшей прирост прочности, но менее чем в 1,7 раза.

Предприятием ООО «ЭКО-Золопродукт Рязань» с 2015 года отработан и налажен выпуск восемнадцати типоразмеров перемычек PORITEP. За время выпуска изделий оценена работа сборных перемычек с различным исполнением, в том числе, с применением нескольких в одном ряду с вышележащей кладкой.

Расчет по прочности сечений изгибаемых элементов выпускаемых предприятием изделий выполнялся по методикам СТО 501-52-01-2007 «Проектирование и возведение ограждающих конструкций жилых и общественных зданий с применением ячеистых бетонов в российской федерации. Часть II» и СП 63.13330.2012 «Бетонные и железобетонные конструкции.

Основные положения. Актуализированная редакция СНиП 52-01-2003». В результате обработки данных, установлено, что значения расчетных нагрузок по методикам расходятся. В таблице 1 приведены значения расчетных нагрузок на ряд выпускаемых перемычек.

какие бывают, правила опирания, установка

На чтение 8 мин Просмотров 2.8к. Опубликовано Обновлено

Дом из пористого бетона любого типа нуждается в армировании. Каждый 4 верхний ряд, оконные и дверные проемы необходимо усиливать. Использовать для этого готовые железобетонные конструкции нет нужды. Перемычки из газобетона намного легче, проще в установке и не создают холодовых мостиков.

Что такое перемычки для газобетонных блоков

Кладка над дверным или оконным проемом подвергается дополнительной нагрузке во время сооружения стен и при дальнейшей эксплуатации. Проем – верхнюю часть и боковые стороны – усиливают. Обычно для этого в блоках, составляющих ряд над проемом, вырезают штробы и укладывают в них железные стержни.

Такая работа не так уж сложна, но занимает время и требует предварительных расчетов. То же самое гораздо быстрее и проще сделать, используя готовые перемычки для газобетонных блоков. Видов конструкций довольно много. Выбирают их с учетом характера оконного проема, толщины стены, длины проема и прочих факторов.

Виды перемычек

В среднем толщина стены из газоблоков составляет 0,6 метра. Иногда ее делают тоньше, но в этом случае армировать придется не только перемычку, но и устанавливать вертикальную арматуру. Готовые изделия при этом использовать нельзя, так как вертикальное и горизонтальное усиление нужно связать.

Если же габариты стен стандартные, используют следующие виды изделий.

  • Армированные перемычки из газоблоков – выполняются из ячеистого бетона. Стержень при этом укладывается в исходную массу, а не врезается позднее, поэтому составляет с блоком одно целое. Готовая перемычка выдерживает очень высокие нагрузки и применяется при строительстве коттеджей высотой в 4 этажа.
  • Железобетонные – традиционный вариант. Изготавливается из обычного тяжелого бетона и металлической арматуры. Цена такой перемычки ниже, чем газосиликатной. Однако она тяжелая и для усиления широкого оконного проема не подойдет.
  • U-образные модели – специальный вид перемычки. Представляет собой блок с прямоугольным или трапециевидным углублением внутри. Сюда размещают сетку или стержни любого диаметра, а затем заливают бетоном. Монтаж такой перемычки занимает больше времени, но позволяет использовать арматуру, которая соответствует расчетной. На общей теплопроводности стены конструкция не влияет.
  • Металлический профиль – применятся, если необходимо перекрыть длинный пролет. Такой вариант считается вынужденным, так как металлические перемычки проводят тепло и образуют холодовые мостики. Их нужно дополнительно утеплять. Кроме того, используют профиль из черной стали, а он неустойчив к коррозии.

Монтаж изделий выполняется по разным схемам. Это тоже следует учитывать при выборе.

Армированная из газоблока/U-блок

49.06%

Железобетонная

20.75%

Металлическая

22.64%

Посоветовался бы с мастером

7.55%

Проголосовало: 53

Правила опирания

Если перекладина не будет заходить в кладку на достаточную длину, она не усилит оконный проем, а превратится в «слабое звено». Опирание перемычек на газобетонные блоки выполняется по определенным правилам и с учетом материала.

  1. Модель из газобетона применяется при общей длине проема не более 174 см. Глубина опирания по нормам составляет 25 см.
  2. Железобетонное изделие тяжелее. Монолитная конструкция заводится в кладку не менее, чем на 35 см.
  3. U-образный блок легче благодаря полости. Глубина опирания по ГОСТ – 25 см.
  4. Металлический профиль заводят в кладку на 20 см. Его прочность заметно превышает прочность стены, поэтому он сам скорее выступает усилителем. Профиль обязательно утапливают в стене.

При ширине проема до 120 см можно обойтись без армирования. Кирпичи тогда придется штробить и укладывать прутки в газоблоки нескольких верхних рядов.

Способы монтажа перемычек

Установка армирующих блоков выполняется с учетом характера материала. Схемы несколько отличаются.

На уголках или арматурных стержнях

Перемычка из уголка для газобетона используется при ширине проема до 120 см или в тех случаях, когда высота кладки над окном достигает ½ от его ширины. Пошаговая инструкция такова.

  1. Под уголки вырезают пазы с отступом от края в 10–15 см.
  2. Обрабатывают профиль антикоррозийной грунтовкой или полимерной краской. Затем оборачивают уголки штукатурной сеткой.
  3. Укладывают уголки так, чтоб они опирались на стены и входили точно в пазы блоков. Профиль разворачивают углом наружу.

Валера

Голос строительного гуру

Задать вопрос

Если проем еще уже, можно выполнить армирование только прутками. Берут 4 стержня диаметром в 10 мм, вырезают под них отверстия в газоблоках кладки и укладывают внутрь, заливая клеем или цементным раствором. На прутья сверху кладут блоки следующего ряда как на перемычку.

С помощью U-блоков

Это наиболее удобный вариант армирования, поэтому используется чаще всего. Технология укладки следующая.

  1. Под перемычку берут доску по длине верхней кладки и подпирают ее кирпичами или металлическими трубами.
  2. Укладывают сверху блок так, чтобы его толстая стенка оказалась снаружи, а стрелка на маркировке указывала вверх. Лучше выбрать перемычку, которая по высоте совпадает с высотой блоков, так как в этом случае не нужно ее подрезать. Поднимают перемычку вручную, вдвоем или втроем. Если изделие тяжелое – более 100 кг, используют подъемник.
  3. Швы, в том числе и горизонтальные, проклеивают.
  4. С внешней стороны блок теплоизолируют минватой или листами пенополистирола.
  5. Укладывают внутрь арматурные стержни нужной толщины. Скрепляют проволокой.
  6. Углубление заполняют гравием и заливают бетоном марки М200. Состав выравнивают и уплотняют.

После того как бетон высохнет, убирают подпорки. Теперь можно продолжить строительство.

Армированных перемычек

Установка армированного варианта максимально проста. Важно лишь правильно подобрать по размерам перемычку из газобетона. Опорная глубина на выступы стандартная – 30 см. Изделие поднимают наверх, обычно с помощью подъемника, так как вес перемычек достигает 120 кг. Затем блок устанавливают на стену на клей.

Допускается монтаж сдвоенной перемычки при большой толщине стены. Укладывается блок вплотную друг к другу на клей. При необходимости верхнюю часть газоблоков выравнивают рубанком.

Монолитные перемычки

Монтаж такого варианта наиболее сложен. Плюсом его можно считать совершенно точное совпадение по размерам с основным рядом блоков, минусом – неоднородность стены.

  1. Из досок или фанеры собирают опалубку своими руками и устанавливают на проеме, подпирают брусками. Опалубку ставят после того, как уложат ряд, в котором должна размещаться перемычка.
  2. Так как блок должен опираться на кладку, для него оставляют по 20–30 см с каждой стороны проема.
  3. С наружной стороны опалубки крепят теплоизоляцию. Обычно используют плиты пенополистирола.
  4. Изготавливается арматурный каркас. Стержни подбирают соответствующего диаметра. Укладывают в 2 ряда или связывают проволокой в объемную конструкцию.
  5. Опалубку заливают бетоном марки М200–М300 и утрамбовывают.

Затем нужно подождать окончательного твердения материала и выровнять верх.

Какой нужен раствор для кладки?

Газоблоки рекомендуется класть на клей. Если же по каким-то причинам выбран цементный раствор, используют самый обычный вариант из расчета на пустотелый кирпич. Проще всего нужные пропорции и объем раствора с учетом имеющегося оборудования вычислить с помощью специальных онлайн-калькуляторов.

Установка окон и дверей в газобетонном доме. Установка окон в газобетон

Основной задачей оконных систем является защита от погодных условий, сохранение тепла в доме. От правильной установки окон зависит безопасность и долговечность.

Так как газобетон очень легко пилится, с помощью специального уголка можно легко получить идеально ровный оконный проем.

Газобетонная кладка над окном испытывает большую нагрузку не только при возведении здания, но и при дальнейшей эксплуатации.

Общие понятия

Узлы армирования здания из газобетонных блоков: 1 – стена из газобетонных блоков; 2 – арматура в местах стыков между плитами перекрытия; 3 – железобетонный пояс; 4 – элементы утепления армопояса; 5 – усиление опорных зон перемычек; 6 – усиление подоконной зоны; 7 – армирование глухих стен большой площади; 8 – усиление опорного шва.

В стандартном случае для равномерного распределения нагрузки на боковые части всего оконного проема (и перегородки) арматура устанавливается с помощью штробореза так, чтобы арматура 12 мм могла легко войти в паз.Последний заполняется раствором, а внутрь паза укладывается арматура так, чтобы ее концы выступали более чем на полметра.

деревянные коробки на окна в доме из газобетона, изготавливаются без пазов. После распиливания и строгания брусков нужных размеров выбираются четверти и пазы. На обоих концах каждой планки вырезаются шипы и глазки. Далее собираем «мозаику» в коробку. Часто нижнюю планку оставляют нетронутой.

Технология возведения окон и перегородок зависит от применяемых несущих или ненесущих перемычек, узлов опирания на стены.Если используются оконные рамы, их вставляют в проем и закрепляют гвоздями или анкерными болтами.

Швы между стеной и коробом утепляются монтажной пеной или минеральной плитой.

Установка перемычек над оконными проемами – сложный этап работы, требующий внимательности, усердия и соблюдения технологии. Опора любой перемычки на газобетонную стену должна быть установлена ​​на длину более 2 м. Далее открытие делается так. С учетом толщины стен одна или две перемычки располагаются вплотную друг к другу.Если окно имеет ширину 1,2 м и более, его необходимо усилить, удлинив опору до 2,5 м.

При строительстве газоблочных зданий применяются следующие перемычки:

В зависимости от зоны армирования:

  • подшипники армируются в растянутой зоне рабочей арматурой, рассчитанной на прочность на изгиб, опорный сдвиг, прогиб, поперечное усилие;
  • Ненесущие армированные конструктивно (газовые и железобетонные перемычки).

В зависимости от используемого материала:

  • газобетонные, подразделяемые на перемычки из П-образных газобетонных блоков и армированные перемычки из газобетона;
  • железобетон
  • ;
  • деревянный;
  • Металлопрокат
  • – уголки, двутавры, швеллеры.

Установка перемычки

Оконный проем и перегородки газобетонных стен ах перекрываются сборными перемычками из бруса или монолита.Сборно-монолитные перемычки изготавливаются из П-образных блоков тяжелого бетона (М200) с помощью несъемной опалубки. U-блоки представляют собой газобетонные блоки, изготовленные определенного формата, внутри сечения которых выполнена арматура. Стены U-блока выполняют роль опалубки (несущей способности) для монолитных перемычек и теплоизоляции. Каркас изготовлен из стальной арматуры класса А III. Сборные перемычки в зависимости от размеров и веса могут изготавливаться подъемными механизмами или самостоятельно вручную.Далее кладка перемычек осуществляется только на раствор, используемый для кладки стен. Оконный проем в газобетоне не имеет четверти. Деревянные ящики скрепляются оцинкованными гвоздями или металлическими ершами. Щели между оконным проемом и рамой заделывают утеплителем с эластичными прокладками или монтажной пеной, откосы обрабатывают штукатуркой.

Подоконники наружных стен защищены стальным водостоком с крыши.

Оконный проем перекрывается П-образными блоками (сборно-монолитными перемычками) в несколько этапов.

  1. Установка U-блоков широкой частью с внешней стороны стен на подготовленное основание на глубину не менее 2,5 м. В случае блочных перемычек над проемом перед их укладкой устанавливают временные опоры. Для предотвращения прогиба перемычки опоры окон должны быть надежными.
  2. Оконный проем также требует проклейки. Проклейка вертикальных швов между U-блоками выполняется тонкошовным раствором.
  3. Плоскостность проверить строительным уровнем и при необходимости выровнять кладку резиновой киянкой.
  4. Чтобы правильно оформить проем, нужно выполнить армирование. В образовавшуюся полость между выемками U-блоков укладывается арматура (каркас) таким образом, чтобы со всех сторон было обеспечено бетонное перекрытие.
  5. Укладка теплоизоляции (например, пенополистирола) между арматурой и наружной стеной П-образного блока.
  6. Проем смачивается в районе П-образной перемычки водой.
  7. Заполнение пустот блоков уплотненным мелкозернистым бетоном.Состав бетона и арматуры подбирается с учетом воспринимаемой нагрузки.
  8. Выравнивание бетонной поверхности.
  9. Удаление временных стоек после полного схватывания бетонного раствора в П-образных газобетонных блоках.

Установка усиленных перемычек

Расположение анкеров в районе оконных и дверных проемов при облицовке газобетонных стен кирпичом: 1. Стена облицовочная из кирпича. 2. Якорь.

Для упрощения работы можно приобрести готовые прямоугольные в сечении перемычки из железобетона автоклавного газобетона, которые перекрывают пролеты окон и перегородок не более 2,5 м. Также они имеют равномерное распределение нагрузки, что упрощает подбор перемычек. Основная проблема при строительстве домов из газобетона – появление мостиков холода из окон. Теплопроводность железобетонной перемычки низкая, в результате чего исключается вероятность возникновения мостиков холода.В результате установки таких перемычек получается однородная основа для отделки штукатуркой. Существует множество размеров перемычки, подходящей для любой ширины блока. Таким образом, усиленные перемычки имеют ряд преимуществ. Во-первых, низкая теплопроводность. Во-вторых, легкий вес. В-третьих, высокая огнестойкость. Наконец, точные геометрические размеры. Этот вариант значительно экономит время на возведении зданий, является наиболее экологичным.

Перемычка усиленная используется как однопролетная балка, воспринимающая нагрузку по всей длине.

Схема расположения точек крепления коробки оконного блока в стеновом проеме: 1- места постоянного крепления конструкции к стене.

Для получения перемычки необходимой ширины окна выполняем несколько действий:

  1. Изготавливаем комбинацию армированных перемычек с подъемным транспортом, например краном или своими руками. Установите перемычку стрелкой вверх. Глубина опоры должна быть не менее 25 см, оптимально – 30 см кладки, ширина – равна ширине блока, высота – равна высоте одного или двух блоков.Также можно прикрепить сразу две перемычки. Монтаж оконных опор осуществляется только в монолитных блоках.
  2. Скрепляем перемычки друг с другом и в местах опоры клеем или раствором для тонкошовной работы. Ни в коем случае нельзя деформировать перемычку с целью ее укорачивания, сверлить отверстия и каким-либо образом нарушать целостность поперечного сечения блока. В противном случае это приведет к потере теплозащиты, деформации, прогибу.
  3. Следующую перемычку укладываем плотно друг к другу резиновым молотком.
  4. Выровняйте поверхность перемычек рубанком.
  5. Ждем схватывания смеси для тонкошовной кладки.

Установка перемычки из металлического уголка

Газобетон легко режется специальной пилой. Специальный уголок способствует оптимально ровному срезу, в результате чего подобрать блок нужного размера на окно не составит труда. Важно отметить, что вырезанный блок вставляется длиной более метра.С помощью заранее купленных блоков разного размера можно легко регулировать высоту окон либо подрезая блок, либо подбирая блоки разного размера.

Бетонные перемычки, обладающие свойством высокой теплопроводности, в отличие от газобетона, требуют дополнительного утепления, например, пенопластом. Процесс оказывается трудоемким (газобетон, полистирол, бетон) и требует профессионального вмешательства. Такую перемычку лучше всего устанавливать на широкие окна.Кроме того, утеплитель будет способствовать ослаблению каркаса, потере паропроницаемости. Последнее способствует образованию конденсата и плесени внутри окна.

Одним из самых надежных и простых способов установки газобетонных блоков на перемычки является укладка перемычек из металлического уголка в тело газобетонного блока на расстоянии 1/3 ширины от края. Если ширина окон до 1,2 м, то подойдет 50-й угол, если до 2 м – 75-й угол.Металлический уголок прочный, следовательно, возможность удерживать ряд склеенных газосиликатных блоков. Для обеспечения максимальной прочности газобетонные стены кладут на клей с перевязкой. Преимущество металлического уголка в том, что кладка снаружи выглядит однородной. Размеры железобетонных перемычек зависят от нагрузки окон и перегородок, давления от незастывшей кладки. Различают следующие профили перемычек:

  • швеллеры, двутавры;
  • трубы профильные
  • ;
  • Уголки стальные горячекатаные
  • ;
  • Уголки стальные разнополочные и равнополочные
  • .

По конструктивным соображениям для более удобного использования лучше использовать четыре угла вместо двух. Металлопрокатные профили должны упираться в стену более чем на 25 см и на 40-50 см в сейсмоопасных районах.

Применение монолитных железобетонных перемычек – трудоемкий процесс. В технологию монтажа такой перемычки входит:

  • выбор высоты;
  • арматура;
  • установка опалубки;
  • опалубочная опора;
  • вязальная арматура;
  • Арматурное бетонирование.

Деревянные перемычки – наиболее экономичный вариант, обладающий низкой теплопроводностью. Главный недостаток – ненадежность, которую будут иметь проемы, ввиду этого использование перемычек из дерева нецелесообразно.

Для исключения образования трещин, конденсата, плесени, грибка, снижения звукоизоляции необходимо выполнить все технологические приемы:

  1. Выравнивание поверхности откосов каменной кладки.
  2. Пропитка проема грунтовкой.
  3. Удаление грязи, мусора.
  4. Нанесение грунтовки на отверстия в местах приклеивания лент.
  5. Теплоизоляция внутренних откосов.
  6. Заготовка уплотнительных и изоляционных лент, равная ширине окна плюс 2 см.
  7. Наклейка пароизоляционной ленты шириной 60 мм на вертикальную и горизонтальную верхнюю стороны откоса, отступая по 30 мм с каждой стороны проема с помощью ограничительной планки. Лента не может быть вытянута. Наклейте ленту ровным слоем без пузырей и складок.
  8. Аккуратное заполнение ленты в местах стыков (допускается стыковка сверху вниз, не более одной на отверстие).
  9. Приклеивание паропроницаемой уплотнительной ленты сначала на вертикальные стороны, затем на горизонтальный потолок, которую можно укладывать как на раму, так и на поверхность оконного проема. Это удалит защитную бумажную ленту. Поперечное сечение паропроницаемой ленты должно составлять более 70 % длины ленты, обжатой окном.
  10. Монтаж и крепление окна так, чтобы не порвать ленты, приклеенные к оконному проему.
  11. Вставка несущих блоков, не мешающих креплению лент.
  12. Заполнение предварительно смоченных швов монтажной пеной для тепло-, звукоизоляции и долговечности равномерно снизу вверх толщиной 40 мм.
  13. Наклейка свободного края пароизоляционной ленты на поверхность блока.
  14. Крепление наличников, водостока и подоконника.
  15. Заделка щелей в проеме.

Перечень инструментов и материалов

Необходимые инструменты:

  • молоток;
  • штроборез;
  • каретка
  • ;
  • ковш
  • ;
  • терка;
  • ножовка по газобетону
  • ;
  • строительный уровень
  • ;
  • резиновый молоток
  • ;
  • самолет
  • ;
  • рулетка;
  • Мастер в норме;
  • шпатель;
  • уровень-линия, линейка;
  • дрель
  • со специальной насадкой;
  • бетономешалка;
  • перчатки;
  • ковш
  • .

Требуемые материалы:

  • пенополистирол;
  • арматура стальная
  • ;
  • U-блоки/перемычки железобетонные армированные;
  • оцинкованные гвозди/металлические ерши;
  • раствор
  • для мелкошовных работ;
  • бетонный раствор
  • ;
  • гипс
  • ;
  • Монтажная пена
  • .

Материалы для бетонного раствора:

  • цемент;
  • вода;
  • песок;
  • или готовый раствор.

Монтаж оконных конструкций является этапным этапом строительства домов из газоблоков, к нему приступают после окончания усадочных процессов и возведения кровли и до начала отделочных работ. Технология считается относительно сложной, малейшие погрешности приводят к перекосу каркаса, образованию мостиков холода, скоплению конденсата и последующему разрушению прилегающих участков. Учитывая невысокую этажность домов из таких блоков, монтаж деревянных или ПВХ-пакетов можно осуществить своими силами, но качественный результат достигается только при соблюдении всех норм еще на этапах возведения коробки и выбора правильный крепеж и изоляция.

Основным отличием от других стеновых материалов, на которые следует обратить внимание, является наличие пористой структуры и слабой самонесущей способности. Вставные пластиковые и деревянные окна нужно крепить специальными распорными дюбелями (обычные не подходят из-за риска вырывания), ГОСТ предусматривает наличие паро- и гидроизоляционного слоя между рамой и самими блоками, а также непосредственный контакт внешней среда с пакетом исключена. К профилактическим мерам относится усиление проема еще на этапе возведения стен.Делается это путем укладки газобетонной перемычки или металлического уголка, покрытого утеплителем; при большой площади и весе закрепляемой конструкции армированию подлежит не только верхняя секция, но и боковые грани.

Для исключения риска скопления конденсата в местах стыков все стыки делаются максимально герметичными, в последующем швы рекомендуется закрыть кусками газобетона, толстым слоем штукатурки или специальной отделкой из ПВХ. Механическая фиксация пакета обеспечивается длинными дюбелями или анкерными пластинами, закрепляемыми ввинчиваемыми саморезами (не менее 3 шт на 2 м длины).Функции изоляции выполняет силиконовая клейкая лента и/или слой пенопласта с малым диаметром пор и низким коэффициентом расширения. Оптимальные результаты достигаются при прокладке трехслойного монтажного шва.

Монтаж пластиковых окон производится после обработки участков проема антисептическими и адгезионными грунтами. Эта процедура закрывает ячейки блоков и снижает влияние пыли на качество сцепления уплотнительной ленты и пенопласта с поверхностью.Все материалы, используемые при обустройстве шва, должны иметь длительный срок службы (20 и более лет), экономия в этих областях недопустима. То же самое касается пластин и саморезов, которые обладают самой надежной антикоррозийной защитой.

Этапы установки

Осуществляется двумя способами: со снятием стеклопакета с рамы ПВХ и без. В первом случае конструкция крепится к газобетонной стене с помощью длинного дюбеля; при выборе этого варианта нарушается целостность профиля, но само крепление надежное.Второй способ предполагает использование анкерных плит, которые впоследствии покрываются штукатуркой и отделкой, он считается более пыльным, но не требует снятия стекла.

Учитывая высокую пористость блоков, большинство строителей рекомендуют выбирать первый вариант, а именно установку пластиковых окон со сверлением профиля и дополнительной фиксацией пенопластом. Независимо от надежности соединения и герметичности шва принимаются меры по его защите от холода (их игнорирование приводит к скоплению конденсата).Процесс всегда заканчивается обустройством надежных внешних откосов. В свою очередь шов можно закрыть непосредственно кладочным материалом (монтаж с четвертью) или пластиковой накладкой со слоем влагозащитного утеплителя. Ширина оконной четверти в первом случае 3-4 см, в идеале она вырезается на этапе кладки и армирования.

Придерживаться следующей последовательности действий:

1. Все поверхности очищаются от мусора и покрываются 1-2 слоями грунта.Такой слой должен хорошо просохнуть, на эти цели отводится от 4-5 часов и более.

2. По всему периметру будущего стыка коробки с газоблоками наклеивается гидроизоляционная лента.

3. Стеклопакет аккуратно вынимается из рамы, профиль оклеивается пароизоляционной пленкой с внешней стороны и вставляется в оконный проем. Для фиксации и регулировки по уровню используются специальные пластиковые клинья, деревянные клинья в данном случае не подходят из-за сложности выбивания.Рамку выравнивают по вертикали и по плоскости окна и окончательно закрепляют с ними, оставляя зазор 2-6 см. Зазор не должен быть чрезмерно большим, но и отклоняться от допустимого минимума (3-5 мм) тоже не рекомендуется.

4. Профиль сверлится в специально отмеченных местах с внутренней стороны (если уверены, что разметка совпадает, многие выполняют эту операцию заранее). Далее сверло перпендикулярно входит в элементы для получения отверстий под крепления глубиной до 40 см.

5. Оконная рама крепится к стенам длинными анкерами, после чего проводится еще одна проверка уровнем.

6. Левый зазор заполнен мелкопористой пеной, не рекомендуется использовать в этой области дешевые марки. Лучшие отзывы имеют немного расширяющиеся составы Макрофлекс, Ким-Яролим, Соудал, Фомефлекс-Профи. Одновременно с герметизацией аккуратно удаляются клинья, фиксирующие люфт; внутри монтажного шва допускается оставлять только их пластичные разновидности, имеющие аналогичную с газобетоном теплопроводность.

7. С внутренней стороны газобетонного проема силиконовым герметиком фиксируется подоконник. Недопустимо наличие зазоров, пустот или трещин на этом участке; доска и гири используются для выравнивания и удержания элемента по горизонтали. По аналогии, на набор прочности герметика уходит не менее суток.

8. В раму возвращается стеклопакет.

9. Монтаж окон завершается установкой отливов снаружи и отделкой откосов.Узел примыкания не должен перекрывать выход конденсата или осадков, стекающих со стекла, чрезмерное заглубление стеклопакета или отсутствие уклона относится к нарушениям технологии. Для того чтобы поглощать шум дождя во время отлива, рекомендуется предусмотреть слой влагостойкого и слегка пружинящего утеплителя. На всех этапах отделки проверяют как закрепленный уровень каркаса, так и другие поверхности.

К организации шва предъявляются особые требования: чем надежнее он герметизирован и защищен от холода, тем лучше.Для отделки откосов с обеих сторон используется цемент или специализированная штукатурка с хорошими теплоизоляционными свойствами. При отсутствии выступов снаружи защита стыка может быть обеспечена уголками из полимерных материалов, закрепленных на этом же растворе. Оптимальные результаты достигаются, когда монтажный шов закрывается пластиковыми накладками. Стандартные элементы этого типа укладываются под прямым углом, при необходимости их размещения с запилом эти условия оговариваются отдельно с поставщиком окон для домов из газобетона.

При выборе варианта оштукатуривания контролируют толщину наносимого за один раз слоя и время набора прочности. Для получения идеально ровной поверхности на чистовых проходах рекомендуется использовать смеси с мелкой зернистостью.

Требования к штукатурке в этом случае достаточно серьезные, она должна сочетать в себе хорошую устойчивость к влаге и внешним воздействиям с высокой паропроницаемостью.

Перед отделкой оконных проемов в домах рекомендуется плотно закрыть профиль и стекло полиэтиленовой пленкой, это поможет избежать загрязнения.Этот этап обычно совмещают с облицовкой фасада и внутренних стен из газобетона, швы нежелательно оставлять открытыми на длительное время из-за риска разрушения пенопластового слоя под действием ультрафиолета. Установка деревянных рам в проемы происходит аналогичным образом, но для крепления чаще используются анкерные пластины из нержавеющего металла.

Распространенные ошибки

Технологические нарушения включают:

1. Образование мостиков холода.Причины тому разные: от неутепленного железобетона до появления трещин. Укладка газобетонных перемычек или закрытие верхнего участка пенопластом позволяет снизить риски. Все армирующие элементы должны заходить в стены, а не просто упираться в их края. Глубина входа зависит от ширины проема и веса доски.

2. Отсутствие возможности удаления конденсата или его неправильная организация. Выступ отлива должен выступать за наружную стену из газобетона не менее чем на 30-40 мм, это следует учитывать еще на этапе выбора способа отделки фасада и толщины его облицовки.Нарушение этого требования приводит к скоплению влаги внизу стеклопакета (и риску образования трещин зимой при замерзании) или ее просачиванию в пористую структуру, что также недопустимо.

3. Неверно выбранное расположение и фиксация профиля. Установка каркаса заподлицо с фасадом недопустима, опытные строители рекомендуют отступать от наружной стены на 8 см в глубину при ширине блока 20, и 12 на 30 соответственно. Исключение делается для утепленных поверхностей, в этом случае линия может быть смещена на толщину теплоизоляционного слоя (но не вплотную к краю стены).

4. Применение пенополиуретана с высоким коэффициентом расширения. Покупка дешевых и непрофессиональных марок повышает риск смещения или перекоса рамы в разы, пластиковые клинья ее не держат.

5. Ошибки в подборе размеров профиля, образование чрезмерного зазора между ним и стенами из газобетона снижает надежность крепления и увеличивает риск образования зоны скопления конденсата.

6. Некачественные крепежные или изоляционные материалы.Это же касается и самих стеклопакетов.

7. Применение ударных инструментов при подготовке отверстий под крепеж, фиксации анкерных пластин или самой рамы обычными гвоздями.

8. Наличие пустот под подоконниками, отливами или в районе шва (либо недостаточная герметизация последнего).

9. Игнорирование необходимости своевременного удаления пыли и крошек газобетона. Если нет необходимости подрезки блоков, установку окон нельзя отнести к грязным процессам, но обязательно образуется некоторое количество мусора при сверлении отверстий под дюбеля, его следует удалить перед заполнением люфта пеной или оклеиванием периметра с лентой.

10. Выполнение монтажных работ в неподходящее время или в холодную погоду. Профессиональные герметики способны затвердевать и схватываться при низких температурах или отклонениях от влажности, но они дороже и не исключают риск плохой герметизации и фиксации.

Существует два основных направления крепления окон ПВХ к пенобетонным и газобетонным стенам 1) с использованием пенополиуретана без фурнитуры; 2) с помощью дюбелей. И в первом, и во втором случае есть свои недостатки.Мы проанализируем, какая технология оптимально обеспечивает качество и комфорт.

Когда устанавливать окна в новом доме?

Специалисты отмечают, что усадка самих блоков не должна быть выше 0,3 мм на 1 м стены. Поэтому его влияние на качество монтажа не критично. На общую усадку здания потребуется не меньше года, за это время грунт промерзает и оттаивает, бетон и клей набирают необходимую прочность. Однако при правильном проектировании здания и качественном выполнении всех строительных работ окна можно установить уже через пару месяцев после завершения строительства.

Монтаж (установка) пластикового окна регулируется несколькими документами:

  • ГОСТ 30674-99 «Блоки оконные из профилей ПВХ», ст. девять;
  • ГОСТ 30971-2012 «Крепление швов примыкания оконных блоков к стеновым проемам. Общие технические условия»;
  • ГОСТ Р 52749-2007 «Монтаж оконных швов паропроницаемыми саморасширяющимися лентами».

Если для заказчика обязательна установка окон по ГОСТу, то в договоре должно быть указано о каком ГОСТе идет речь.Потому что многие положения ГОСТ – для добровольного применения и особых случаев, например, с применением или без применения паропроницаемых саморасширяющихся уплотнительных лент (ПСУЛ).

Основные моменты

Следует отметить, что показателем качественной установки окон ПВХ в частном доме являются: обеспечение герметичности стыков между рамной стеной и из блоков, долгий срок службы, отсутствие теплопотерь, идеальное выравнивание рамы, высокая -качественный монтаж отливов и подоконников.

Для более герметичных стыков в блоках вырезаются специальные выступы-четверти (в процессе кладки блоков можно заранее предусмотреть и вырезать четверти), также используются специальные герметики и ПСУЛ. Утеплитель – пенополиуретан, фиксирует зону непосредственного контакта стены с каркасом. Механическая прочность достигается за счет фиксации каркаса дюбелями или монтажными пластинами.

Глубина установки (от рамы до края проема) может варьироваться в пределах 8-12 см в зависимости от толщины стены блока.Если кладку дополнительно утепляют, то окно монтируют ближе к внешнему краю стены, чтобы точка росы находилась за пределами оконной рамы. Это защитит стеклопакет от образования конденсата и промерзания.

Крепление рамы к проему

Есть 2 способа крепления рамы в оконном проеме. В первом случае необходимо сначала снять стекло. Просверлите пластиковый профиль в нескольких местах и ​​закрепите каркас длинными дюбелями. Недостатком этого способа является сложность демонтажа, невозможно изменить положение рамы относительно проема после окончательной фиксации, даже до задувания пенопласта.Недостаток существенный, особенно при самостоятельной установке окон в частном доме. Шансов сделать все идеально с первого раза, даже если руки растут не из того места, немного.

Крепление анкерами и дюбелями
Крепление анкерной пластиной

Разметка стеклопакета относительно стен
Ошибки при установке окон

Второй способ не требует снятия остекления. Каркас крепится с помощью анкерных пластин, которые устанавливаются по периметру пластикового каркаса с помощью саморезов.Далее крепление к стене происходит дюбелями-гвоздями через отверстия в пластинах.

Установка окон в частном доме. Этапы работы

1. Прикрепите монтажные пластины к оконной раме саморезами 4,8×12 мм.

2. Под рамой из ПВХ устанавливаются специальные регулировочные клинья (деревянные или пластмассовые). Создают зазор для последующего нанесения утеплителя – пенопласта.

3. Положение стеклопакета регулируется уровнем.В блоках сверлят отверстия для дюбелей, учитывая, что для предотвращения раскалывания блоков отверстия не должны быть ближе 5 см от его края. Первоначально плита фиксируется одним дюбелем (6х100 мм), затем выравнивается и вкручивается второй.

4. Проверить открывание и закрывание оконных створок.

5. Запенить по периметру рамы все стыки рамы со стеной. Пена выбрана морозостойкой для территории России. Перед запениванием шов опрыскивают водой из пульверизатора.Эта простая процедура улучшит сцепление пенопласта со стеной и пластиком.

6. После затвердевания пены излишки пены срезаются.

7. Клинья удаляются, пустоты запениваются.

9. Установлены отлив и подоконник. Над отливом в профиле ПВХ имеются отверстия для отвода конденсата.

Скрыть

Частные дома могут быть выполнены из различных материалов: чаще всего это керамзитобетон или газобетонный блок, кирпич, другие современные материалы.У каждого свои особенности, поэтому, когда дело доходит до установки окон и дверей, их нужно знать. В этом материале мы поговорим о том, как установить окно в доме из газобетона.

Подход к работе

Существует несколько технологий крепления, все они могут быть применимы, все зависит от индивидуальных предпочтений строителя, возможности использования тех или иных материалов.
Одним из самых распространенных способов крепления является аппликация.Этот материал помогает быстро зафиксировать окно, сделать проем герметичным, никаких дополнительных креплений не требуется. Установка окон ПВХ в газобетон возможна и более традиционным методом. Для этого используются дюбели и другие крепежные элементы. Оба подхода имеют место быть, каждый из них имеет свои преимущества и недостатки, поэтому каждый мастер выберет по своему вкусу.

Когда следует начинать установку Windows?

Производитель ячеистого бетона указывает, что усадка материала не более 0.3 мм на метр, то есть монтаж можно начинать уже после того, как будет готов строительный короб. Стены сильно не усядутся и не будут давить на каркас, эти данные не следует путать с общей усадкой здания.

В доме из газобетона врезку лучше ставить после возведения крыши. В противном случае велик риск разбить стеклопакет во время кровельных работ.

Что вызывает деформацию стены?

Сильную усадку дает не материал, из которого сделаны стены, а неправильное распределение давления на грунт.Если грунт поднимается или опускается, меняет свою структуру из-за того, что в нем содержится большое количество грунтовых вод, возникает риск усадки здания. Это может произойти как сразу, так и через несколько лет после возведения здания.

Защитить здание от этого можно, правильно обустроив фундамент. Если вы строите на нестабильном грунте, основание здания должно быть хорошо укреплено, гидроизолировано и иметь желоба для отвода воды в сторону. Только грамотная подготовка фундамента способна защитить здание от влаги и усадки.

Практический подход к установке

Монтаж в пеноблок возможен в оптимальные сроки через три месяца после возведения стен. За это время материал даст максимальную усадку и уже не будет деформироваться. Фундамент также наберет достаточную прочность, что обеспечит общую устойчивость конструкции.

Некоторые строители утверждают, что отделку здания следует начинать не раньше, чем через год после возведения стен, так как это связано с усадкой здания и подвижкой грунта.Однако стоит отметить, что грунт движется непрерывно, если фундамент был заложен некачественно, то об этом вы узнаете намного раньше. На надежном основании отделочные работы можно проводить намного раньше.

Таким образом, установка в газобетонном доме возможна уже через 2-3 месяца после заливки фундамента и возведения стен.

Как сделать установку окон максимально качественной?

Установка окон в пеноблок обычно не представляет сложности.Монтаж осуществляется так же, как и при работе с любым другим материалом. Непросто обеспечить только герметичность соединения, сделать стыки между стеной и каркасом прочными, непроницаемыми для влаги и холода. Для достижения качественного соединения необходимо выполнение следующих требований:

  • Все швы должны быть проклеены.
  • Зоны подключения должны быть защищены от холодного воздуха: это обеспечит минимальные потери тепла.
  • Место контакта стены и окна должно быть защищено от механических повреждений.

Как герметично вставить окно в пеноблок? Блоки имеют специальные четверти: это уступы, которые в них прорезаны. Чтобы улучшить качество шва, необходимо использовать морозостойкий герметик, монтажную пену или ленту, способную расширяться.

Проще всего решить проблему в зоне контакта между стеной и рамой. Для этого удобнее всего использовать строительную пену. Он сам расширится, заняв все пустоты, и обеспечит герметичность соединения.Чтобы крепление стало механически прочным, рекомендуется использовать специальные пластины и дюбеля. От внешних воздействий стыки можно защитить с помощью наличников. Они не только защитят стыки от ветра и влаги, но и придадут окнам законченный декоративный вид.

Способы крепления рамы в проеме

Установка пластиковых окон в доме из пеноблоков может происходить следующим образом:

  • снимается, после этого в профиле пластикового окна сверлится отверстие под длинный дюбель, которым рама будет крепиться к стене.После этого стеклопакет возвращается на место.
  • Если вы не хотите снимать остекление, вы можете установить анкерные пластины и прикрепить к ним раму с помощью саморезов. Зафиксированное в нужном положении окно крепится с помощью этих пластин к стене дюбелями с гвоздями. Недостаток такого крепления заключается в запыленности работы, затрате больших физических усилий, кроме того, требует декоративной маскировки способа крепления.Установка окон в пеноблок таким способом уступает монтажу на монтажную пену еще и тем, что при креплении рамы вы не сможете изменить ее положение, то есть изначально важно точно установить, насколько ровно все крепления посажены.
  • Если вы собираетесь использовать монтажную пену, окно сначала ставится на специальные пластины, положение которых можно менять.

Установка окон в доме из газобетона мало чем отличается от стандартной установки окон в доме из любого другого материала.Главное правильно выбрать и установить раму ровно, иначе створки будут открываться неправильно или возникнут проблемы при открывании.

Установка окон в газобетон выполняется с учетом ряда свойств и особенностей ячеистых бетонов. Прочность конструкции оконных проемов в газобетоне обеспечивается уже в процессе кладки стен. Для этого армируется ряд блоков под окна и опорная зона для перемычек.Оконные проемы бывают с четвертью или без четверти.

Оконная четверть или четверть оконного проема – выступ части наружной стены шириной 3-4 см. Название происходит от того, что выступ в 3 см – это ширина четверти кирпича, из которого в строительстве обычно делают выступ для оконных проемов.

Дизайн проемов зависит от оконных перемычек. Например, если перемычки выполнены из U-образных блоков по всей ширине стены, проемы не имеют четвертей.При отсутствии четвертного оконного проема можно устроить фальшчетверть (например, использовать уголок из атмосферостойких полимерных материалов). С этой же целью можно использовать оклады без герметизации мест их примыкания к оконной раме или стенному проему.

Четверти в проемах газобетонных стен можно выполнять путем склеивания кусков газобетона клеевым раствором. Укрепить узел можно с помощью уголков, которые покрыты гипсом.

оконная установка

Перед установкой оконного блока в проем к внешней поверхности рамы по всему периметру крепится самоклеящаяся гидроизоляционная лента, а с внутренней стороны окна на раму приклеивается пароизоляционная лента.

Далее оконный блок ставится в проем, и с помощью уровня и отвеса устанавливаются вертикали и горизонтали. Монтаж окон в оконные проемы необходимо производить, оставляя зазор 2-6 см между оконным блоком и проемом.

Следующим шагом будет закрепление оконных блоков в проемах. Крепление окон в проемах осуществляется с помощью дюбелей для газобетона, строительных шурупов (саморезов), гибких оцинкованных анкерных пластин толщиной 1,5 мм и более.

Угол изгиба анкерной пластины зависит от величины зазора между коробкой и проемом и выбирается на месте.

Не допускается крепление оконных блоков и анкерных плит к стеновым проемам гвоздями.

При заделке дюбелей в проемах для газобетонных стен применяется безударная дрель (режим чистого сверления). Отверстия сверлятся глубиной большей анкерной части дюбеля на один диаметр самореза. Расстояние от края оконного проема должно быть не менее удвоенной глубины анкеровки.

Конструкция узлов примыкания, конфигурация креплений, а также глубина оконной рамы в проеме не должны образовывать мостиков холода, которые впоследствии вызовут конденсацию и увлажнение внутренних откосов.Узел примыкания должен осуществлять отвод дождевой воды и конденсата наружу.

После фиксации оконного блока в проеме можно приступать к герметизации окна. Материалы, которыми оформляются монтажные зазоры, следует выбирать с учетом деформации стеновой конструкции.

Окно из пенобетона с трехслойным монтажным швом.

Первый слой – внешний, гидроизоляционный. По всему периметру проема наносится специальный клей-герметик, а к нему крепится и приглаживается гидроизоляционная лента для защиты монтажного шва от атмосферных воздействий.Основные требования к внешнему слою: водонепроницаемость и паропроницаемость, устойчивость к перепадам температур и ультрафиолету.

Второй центральный слой – теплоизоляция. После высыхания клея и герметизации внешней части окна выполняется центральный шов монтажного шва. Полость между проемом и рамой заполняется монтажной пеной с низким коэффициентом расширения. Термическое сопротивление, находящееся в диапазоне параметров для стен и окон, обеспечивается именно центральным слоем монтажного шва.

Третий внутренний слой – пароизоляционный. Внутренний слой устраивают по внутреннему контуру монтажного шва, наклеивая пароизоляционную ленту, сплошь, без разрывов и непроклеенных участков.

Материалы, из которых выполняются монтажные соединения, должны иметь долговечность не менее 20 условных лет эксплуатации.

Установка окон в газобетон заканчивается установкой подоконников. При установке отлива участок, прилегающий к стене, должен быть качественно загерметизирован.Под сливы рекомендуется устанавливать специальные прокладки (демпферы), которые уменьшат шум от дождя. Выступ отлива над поверхностью наружной стены должен быть 30 мм -40 мм.

  • Этапы строительства из газобетона
  • Пенобетонная штукатурка

Установка стальной двери в газобетон. Установка и крепление окон, дверей и ворот в газобетонном доме

Ячеистые виды бетона вообще и газобетона в частности стремительно вытесняют с рынка привычный всем кирпич и шлакоблок.У газобетона масса достоинств, но есть и определенные недостатки. Из-за пористой структуры материала инструкция по установке дверей и окон несколько отличается от традиционной.

На фото установка двери.

Подготовительные работы

Многие хозяева опасаются, что газобетонные блоки, имеющие ячеистую структуру, легко разрушаются. Из-за этого грабители могут просто вырвать вставленную металлическую дверь, не удосужившись ее открыть.Отчасти они правы, ведь если устанавливать окна или двери по традиционной технологии, то такая опасность есть.

Конкретно технология вставки будет рассмотрена ниже, а сейчас сосредоточимся на подготовке. В первую очередь следует отметить, что и окна, и двери необходимо заказывать с небольшим зазором. То есть размер конструкции должен быть меньше оконного или дверного проема на 20 – 60 мм.

Перед установкой поверхность блоков необходимо подготовить.Многие умельцы советуют просто обклеить снаружи гидроизоляционной, самоклеющейся лентой. Но мы думаем иначе.

Газобетон является гигроскопичным материалом и велика вероятность попадания влаги в местах стыка. Поэтому блоки целесообразнее пропитывать гидроизоляцией, укрепляющей грунт глубокого проникновения. Таким образом, вы не только обеспечите надежную гидроизоляцию, но и укрепите поверхность блока на глубину до 50 мм.

Технология установки

Не бойтесь устанавливать такие конструкции своими руками.Технология монтажа, конечно, предусматривает дополнительные затраты на укрепление, но цена этих материалов несравненно меньше, чем оплата работы профессионалов.

Установка металлической двери

Как известно, металл – тяжелый материал, и установка металлической двери в газобетон – довольно ответственная работа.

Особенно, если вы предпочитаете надежные межкомнатные двери из толстого металла с хорошей защитой.

  • Как упоминалось ранее, дюбели, идущие в комплекте с дверью, не будут надежно держаться, поэтому здесь можно сделать две вещи.Мы рекомендуем более простой способ. Для него потребуется дополнительно приобрести металлический уголок и позаботиться о сварочном аппарате.
  • Для стандартной входной металлической двери достаточно уголка 35 мм . Если вам необходимо установить большую двустворчатую дверь или гаражные ворота, то советуем брать уголок не менее 50 мм.
  • Уголки нарезаются по размеру проема и прикладываются с внутренней и внешней стороны проема … Между собой их нужно сварить с помощью нескольких перемычек.
  • Перемычки лучше всего вырезать из листового металла шириной около 50 мм. … Толщина перемычек выбирается в зависимости от пропускной способности конструкции. Для стандартной двери достаточно металла толщиной 1,5 – 3 мм. Их нужно разместить в местах крепления лута.

Совет: некоторые владельцы пытаются сэкономить, сваривая только две вертикальные противоположные конструкции.
Такая дверь конечно выдержит, но мы советуем вам сделать из уголка полностью цельносварную ограждающую конструкцию.
Цена немного увеличится, но надежность вырастет значительно.

  • Каркас фиксируется на перемычках … В этом случае за счет П-образного захвата конструкция уже будет хорошо держаться, но для уверенности можно вкрутить 1 саморез длиной не менее 120 мм в каждую перемычку. Обратите внимание, что дверь все равно будет прикреплена к перемычкам, и крепежные винты не должны совпадать.
  • Далее вставляется вырез двери по уровню и фиксируется деревянными клиньями … Для крепления двери также можно использовать мощные саморезы по металлу длиной менее 150 мм. Но если вам ближе дюбеля, то отверстия предварительно сверлят обычной дрелью, а потом в них закрепляют специальные.
  • После надежного закрепления дверной планки, как в стене, так и в угловой раме, нужно снаружи промазать герметиком и задуть все щели монтажной пеной. Для лучшей герметизации специалисты советуют после застывания и срезания излишков пены еще раз промазать швы изнутри герметиком.

Важно: шабашники могут предложить забить в стены несколько длинных кусков арматуры и закрепить на них дверь. С кирпичной стеной это можно сделать, а вот на газобетоне такая дверь расшатается в течение 1 года и придется все делать заново.

На видео в этой статье показано, как монтировать двери.

Несколько слов об установке окна

Установка окон в газобетон несколько проще установки металлических дверей, но все же требует внимания.

Окна

не подвергаются таким нагрузкам, как двери, плюс вес этих конструкций намного меньше.

  • Оконная рама крепится на специальные металлические анкерные пластины . Пластины можно купить в любом строительном магазине или вырезать своими руками из металла толщиной 1,5 мм. Изначально плиты необходимо закрепить саморезами на торцах оконной рамы.
  • После этого необходимо четко установить оконную раму в проем по уровню и отвесу и зафиксировать заранее подготовленными деревянными клиньями.Расстояние от рамы до стены желательно сделать одинаковым.
  • Оптимальный вариант, когда оконный проем заранее сделан из газобетонных блоков с четвертью . Четвертью является Г-образный выступ, расположенный снаружи, в который вставляется оконный блок. Если эта деталь не предусмотрена заранее, то делается ложная четверть.

  • Анкерные пластины отгибаются и плотно прилегают к стене … Крепятся так же, как и двери, с помощью длинных саморезов 120 – 160 мм.После фиксации пластинами деревянные клинья выдвигаются и зазор по периметру заполняется мелкопористым пенополиуретаном. Как и в случае с дверями, зазор с двух сторон необходимо промазать герметиками.

Важно: как установка дверей, так и установка окон в газобетон может осуществляться и другим способом.
Предусмотрена подготовка при строительстве.
Для этого по периметру проема монтируются специальные П-образные блоки.
В дальнейшем в них можно уложить деревянный брус или залить железобетон и на них монтировать конструкции.

На видео в этой статье показан монтаж окон в газобетон.

Выход

Мы изложили основные принципы установки. Также следует отметить, что межкомнатные двери, а также любые металлопластиковые или деревянные конструкции монтируются по технологии установки окон. Использование металлического сварного каркаса допускается, но в данном случае нецелесообразно.

Ячеистый бетон, особенно газобетон, быстро вытеснил с рынка строительных материалов шлакоблок и кирпич. Достоинств у газобетона достаточно, но есть и отрицательные моменты. Из-за пористости структурной структуры материала установка двери в газобетонную стену имеет свои особенности.

Подготовительные работы

Многие опасаются, что из-за пористости газобетонные блоки быстро разрушатся.А установка входной металлической двери в газобетон не гарантирует надежной защиты жилища, так как злоумышленники просто вырвут ее, не тратя лишнего времени на открытие замков. И они недалеки от истины – если работы по установке дверной конструкции выполняются по обычной технологии, то опасность вполне вероятна.

Технологию вставки мы рассмотрим позже, а сейчас следует немного рассказать о подготовительных мероприятиях. В первую очередь отметим, что рекомендуется заказывать дверной блок с зазором.

Размер всей конструкции должен отличаться от проема на 2 – 6 см.

Перед установкой дверей в газобетон поверхность блока необходимо подготовить. Опытные специалисты рекомендуют просто оклеить внешние стороны гидроизоляционным, самоклеящимся материалом (лентой). Давайте не согласимся с этим решением. Дело в том, что газобетонный материал считается гигроскопичным, и велика вероятность проникновения влаги в места стыковки.Отсюда напрашивается вывод, что лучше всего обрабатывать блоки гидроизоляционной, укрепляющей грунтовкой, характеризующейся глубоким проникновением. Так вы сможете защитить себя от влаги, и укрепить поверхность блока на пять сантиметров в глубину.


Рекомендуем обратить внимание на дверной блок. Его следует распаковать, осмотреть и проверить компоненты. Также убедитесь, что запорные механизмы работают, а выступы петель регулируются.Если на дверном блоке нет защитной пленки, придется обтянуть полотно полиэтиленовым материалом, а коробку проклеить скотчем под покраску.

Само место готовится к работе. Близлежащие предметы защищают от возможных повреждений и пыли, выбирайте сторону, в которую будет открываться дверь. Если дверной блок подлежит замене, то следует демонтировать старую конструкцию. Для новых домов этот этап неактуален.

Материалы и инструменты

Для выполнения всех работ своими руками необходимо подготовить:

  • перфоратор со специальными сверлами для проделывания отверстий;
  • нож строительный;
  • малый уровень;
  • набор отверток;
  • анкер
  • ;
  • молоток;


  • Рулетка трехметровая;
  • электродрель
  • ;
  • ножовка
  • ;
  • долото
  • ;
  • хомуты
  • ;
  • кв.м.;
  • металлический уголок;
  • Сварщик
  • .

Перечислен набор основных инструментов для установки металлических и деревянных дверных конструкций.

Крепление

Итак, как установить дверь в газобетонные стены? Для этого есть три основных способа, которые предпочитают использовать строители:

  • на специальном распорном или химическом анкере;
  • на раму проема, из дерева;
  • на сварной раме из металла.

Каждый из способов имеет свои положительные и отрицательные стороны.

Анкеровка

Такой простой и экономичный прием подходит для установки легкой и узкой конструкции, не рассчитанной на значительные нагрузки при эксплуатации. Для использования этого метода крепеж, идущий в комплекте с дверной конструкцией, заменяют анкерами для газобетона, которые по принципу действия делятся на распорные и клеевые.


Ввернутый в стену рабочий хвостовик распадается на две части и образует распорку, надежно фиксирующую болт в рыхлой бетонной конструкции.

Для клеевого анкера в стене просверливаются отверстия и заливаются полимерными смолами. Затвердев, этот композиционный состав прекрасно удерживает резьбовой участок анкера в блоке.

С помощью таких анкеров дверная коробка фиксируется в проеме обычным способом.

Для снижения способности газобетона впитывать влагу и уплотнять свою структуру проем обрабатывают грунтовкой.

Если предстоит установка железной двери в газобетон, двустворчатую конструкцию или гаражный вариант, то в местах крепления к стенам газобетонные блоки будут передавать значительные деформации и ударные нагрузки, от которых проем постепенно разрушаться.


Для предотвращения выкрашивания в местах установки анкеров дверные коробки устанавливают на деревянные щиты, обвязочные рамы или балки закладного типа, обеспечивающие равномерное распределение сил нагрузки по всему периметру ворот.

Для изготовления таких промежуточных элементов используют брус, толстую фанеру, прочные доски. Перед сооружением обвязки древесный материал обрабатывается антисептическими составами и просушивается.

Облегченная дверь может быть установлена ​​на брус или панель, заделанную в проем с помощью специального клея и дополнительно закрепленная болтами.Если монтаж ведется на отдельные куски досок, то все зазоры между закладными элементами запениваются.

Стальной короб крепится к готовому деревянному каркасу с помощью мощных саморезов. Если дверь тяжелая и громоздкая, то перед ее установкой устраивается полноценная обвязка, выполненная из прочного бруса. Такая рама фиксируется клеевыми анкерами.

После окончания работ по обвязочному устройству на него навешивают свесы петель, либо крепят дверную коробку.

Установка на раму из металлического уголка

Для установки стальной двери в газобетон проем можно усилить рамой, сваренной из стальных уголков и стянутой перемычками для повышения прочности. Этот вариант вполне доступен и наиболее надежен, поэтому технология должна быть продумана во всех деталях.

Если предстоит установка входных дверей в газобетонный проем, то необходимо сварить раму, используя уголок 35 – 40 мм. Массивную дверь рекомендуется монтировать на раму из уголка 5 х 5 см.

Последовательность работ следующая:


Иногда умельцы предлагают крепить короб на вбитые в стену арматурные штыри. На такой способ монтажа соглашаться не стоит, так как для газобетонной стены он неприемлем. Арматура не будет надежно закреплена в стене и нарушит целостность блоков. Еще при монтажных работах будет наблюдаться его небольшой люфт, что в дальнейшем обернется значительными проблемами в виде выхода коробки и проема.

Каждый описанный выше вариант монтажных работ имеет свои преимущества, но наиболее надежную фиксацию конструкции можно обеспечить только с помощью металлических элементов, укладываемых в местах проемов при строительных работах.


Заключение

Мы рассмотрели способы как установить дверь в проем. Не стоит экономить на таких работах, чтобы не выполнять их повторно в будущем. Правильно установленная дверная конструкция надежно защитит ваш дом от посторонних.Не бойтесь делать такую ​​работу самостоятельно. Естественно, потребуются дополнительные затраты на крепеж, но их стоимость будет ниже, чем оплата услуг специалиста.

Построен дом из газобетона. При строительстве армопояс не монтировался. Балки перекрытий 1-го и мансардного этажей опираются на газоблок. В перегородках и над окном капитальной стены появились трещины. Что делать и опасно ли так оставлять? Дмитрий

Здравствуйте Дмитрий!

Появление трещин является признаком неравномерного деформирования строительных конструкций.Давайте разберемся, когда в стенах образуются трещины.

  1. Неравномерные деформации основания здания. Они могут проявляться в проблемных грунтах из-за разного рода включений в основании здания (строительный мусор под одним из углов здания, проявление просадочных свойств при условии протечки водонесущих коммуникаций и т.п.) . Еще одна возможная причина – неравномерное морозное пучение грунта, особенно часто поражающее частные дома асимметричной формы с подвалами без отоловки и утепления.
  2. Недостаточная несущая способность отдельных конструкций, неверные конструктивные решения, нарушение правил (технологии) возведения сооружения.
  3. Подрыв фундамента.
  4. Недостаточная глубина заложения фундамента (выше УПГ) при пучинистых грунтах.
  5. Выбран неправильный тип фундамента. Исследования почвы не проводились. Слабая несущая способность грунтов (зыбучие пески, торф).
  6. Отсутствие или брак гидроизоляции между стенами и фундаментом.
  7. Если стены покрыты множественными мелкими трещинами – как пить дать их зашпаклевать. К тому же штукатурка была сделана слишком быстро, до высыхания блоков, и материалом с низкой паропроницаемостью.

Результат поспешности и использования неподходящего пластыря. Быстро уложили и быстро оштукатурили зеленый блок смесью низкой паропроницаемости

Сформировать перечень необходимых мероприятий без выяснения причин трещин и на основании предоставленного объема информации не представляется возможным.Следует вызвать на объект специалиста (прораба или инженера-конструктора из проектной организации), имеющего опыт усиления конструкций. Предоставьте ему как можно больше информации, а именно:

  1. Уровень грунтовых вод. Если не знаете, сообщите, появлялась ли вода в траншеях при заливке фундаментов, бывают ли весной сезонные подтопления, есть ли вода в подвалах соседей (или ваших, если есть).
  2. Прочность на сжатие (в просторечии – класс прочности) газобетонных блоков, на какой состав (раствор) они уложены.Шаг и размеры балок перекрытий, стропил, из которых сделаны перемычки над дверными и оконными проемами, на которых стоят деформированные перегородки (на их фундаменте или просто на полу).
  3. Устройство полов, потолков и крыш.
  4. Отчет о геотехнических изысканиях.
  5. Необходимо проверить на месте эффективность водоотвода от здания (целостность, угол наклона и ширину отмостки).
  6. Если дом оштукатурен, то какой смесью и через какое время после возведения стен.
  7. Сколько времени прошло от приобретения блоков до установки стен. В каких условиях хранились.

На основании этих данных и по результатам полевого обследования специалист должен сформировать перечень мероприятий по усилению конструкций. К сожалению, сведений о перемычках над проемами нет. Наличие или отсутствие внутренней/внешней отделки дома может оказать существенное влияние.

Общий принцип усиления неармированных стен из газобетонных блоков с надежным фундаментом и доступом к стеновым поверхностям следующий:


Еще раз подчеркнем – приведенный перечень является не более чем ориентировочной рекомендацией.Окончательное решение не может быть принято без полномасштабного обследования здания. Более того, некоторые работы по армированию могут потребовать установки временных опор перекрытий и т. д. Самостоятельно проводить работы по армированию без консультации со специалистом, который непосредственно осматривал ваш дом, опасно.

Если дом простоял довольно долго (не менее года), и только потом появились трещины, причем мелкие, можно попробовать ограничиться установкой гипсовых маяков на сами трещины.В первый месяц их нужно осматривать раз в неделю, затем раз в месяц в течение всего года. Если на маяках появляются трещины, значит, деформации продолжаются и вызова специалиста не избежать.

Треснувший маяк – признак возрастающих деформаций

Новые виды газобетона: газо- и пенобетон приходят на смену привычным шлакоблоку и кирпичу. Эти материалы имеют множество преимуществ, но есть и недостатки.Инструкция по установке дверей отличается от традиционной, так как газобетон пористый.

Обучение

При заказе окон или дверей помните, что размеры конструкции должны быть на 1 сантиметр меньше проема. Перед установкой входной двери поверхность газобетона необходимо тщательно подготовить. Строители рекомендуют проклеивать внешнюю сторону материала гидроизоляционной лентой. Но так как газобетон является гигроскопичным материалом, он может пропускать влагу в местах стыков.По этой причине блоки целесообразнее пропитывать специальной грунтовкой, глубоко проникающей в поры. Это даст хорошую гидроизоляцию и укрепит поверхность блоков.

Технология монтажа

Не бойтесь устанавливать входные конструкции самостоятельно. Конечно, на усиление потребуются дополнительные расходы, но цена материалов ниже оплаты работы мастера.

Технология крепления двери к газобетону отличается от других вариантов.Отличие заключается в конкретных характеристиках материала, из которого построен дом. Газобетон пористый, хрупкий и легкий.

Металлические двери стандартных размеров весом до 100 кг. Из-за этой разницы блок, установленный традиционным методом, может не удержаться в дверном проеме и выпасть из него. По этой причине строители рекомендуют устанавливать в газобетонном доме узкие металлические двери, а монтаж выполнять с использованием дополнительных конструкций или специальных креплений.

Как установить двери

Сначала нужно подготовить инструмент не узкоспециализированный и не профессиональный.

  1. Обучение. Приобретенная дверная конструкция распаковывается, тщательно рассматривается комплектность. В обязательном порядке необходимо проверить работоспособность замка и возможность регулировки петель, входящих в комплект.

Важно! Если дверь окажется без защитной пленки, то вам придется защитить ее самостоятельно полиэтиленовой пленкой, а коробку заклеить малярным скотчем.

Затем начинают готовить место, куда будет крепиться изделие. Если поблизости есть какие-либо объекты, их тоже необходимо защитить. Кроме того, определитесь со стороной, в которую будут открываться двери, и выдерживайте толщину зазора.

  1. Демонтаж. При замене входных конструкций в загородном или частном доме этот процесс актуален. Но если дом новый, то этот этап пропускается. Если полотно висит на петлях, которые невозможно разобрать, то его снимают, подняв вверх.Дверь можно легко снять, используя этот метод. Металлические двери тяжелые, поэтому их можно демонтировать ломом. Если петли разборные, их откручивают отверткой. При демонтаже деревянной двери нужно выкрутить анкер, и привести проем в порядок.
  1. Подготовка дверного проема. Перед установкой входной двери обратите внимание, что металлические конструкции нельзя резать. Дверное полотно имеет стандартные размеры и, естественно, его нельзя разрезать, чтобы не нарушать целостность и внешний вид.Поэтому перед монтажом двери необходимо тщательно измерить параметры проема. Практично использовать двери шириной не менее 86 см, так как через них удобнее вносить в комнату мебель или бытовую технику. Иногда приходится уменьшать проем, чтобы поставить металлический каркас. Недостатком этого метода является появление мостиков холода. Но выход есть – оборудовать откосы утеплителем. Для расширения проема болгаркой снимается часть стены.

Внимание! Чтобы сделать проем шире, не используйте ударные методы, чтобы не нарушить конструктивную структуру здания.

Металлическая входная дверь тяжелая, т.к. оптимальная толщина металла 2 или 3 мм. Хрупкие стены из пустотелых блоков могут не выдержать такой вес. В этом случае отливается монолитный портал и соединяется арматурой со стеной. Затем в него устанавливается дверная коробка.

Не рекомендуется устанавливать стальную дверь в стену толщиной менее 15 сантиметров.Если это так, подумайте о том, чтобы сделать стену толще. Нагрузка на пол тоже увеличивается, поэтому проверьте его прочность. Если для старой конструкции использовался кирпич или брус, их демонтируют, а место зачищают и заливают бетоном.

Способ установки изделия в газобетон

Двери в здания из газоблоков устанавливаются тремя способами:

  • на специальные анкеры: химические или распорные;
  • на сварном металлическом каркасе;
  • на накладку проема из дерева.

Каждый из этих вариантов имеет свои положительные и отрицательные характеристики.

Первый метод — привязка. Это недорогой и простой метод, который используется только в случае монтажа узких или легких конструкций, не испытывающих больших нагрузок в процессе эксплуатации. При таком методе комплектные дюбели заменяются анкерами, предназначенными для ячеистого бетона, распорными или клеевыми.


При ударе рабочего конца анкера о стену он разделяется на две части, благодаря чему болт фиксируется в газоблоке.Если используются клеевые анкеры, под них заранее делают отверстия и заливают их полимерной смолой. Этот композит удерживает резьбовую часть анкера в стене. Для уменьшения впитывающей способности газобетона его структуру уплотняют с помощью обработки грунтовкой, которая глубоко проникает в поры материала.

Второй способ — привязка к каркасу. Для начала дверной проем укрепляют с помощью стальных уголков, которые укрепляют металлическими перемычками. Получается двойной сварной каркас.Осталось установить конструкцию.


Третий способ – крепление к деревянной обвязке. Если планируется установка массивной стальной двери, в местах крепления коробки к стене газобетон рискует разрушиться из-за деформации и ударных нагрузок. Чтобы ячеистый материал не рассыпался под головками болтов, дверную коробку монтируют на деревянные щиты, каркас-обвязку или на балки, помогающие равномерно распределить нагрузку по проему. Все эти промежуточные конструкции изготавливаются из дерева или толстой фанеры.Перед использованием древесину обрабатывают специальными антисептиками, а затем сушат.

Легкие дверные конструкции допускается монтировать на балки, заглубленные в сам газобетон, или на панели, врезанные в толщу стены и уложенные в дверном проеме. Их крепят на клей, а затем скрепляют болтами, которые предназначены специально для газобетона.


Если монтаж осуществляется на куски досок, то образовавшиеся между планками зазоры заполняются пенополиуретаном (жестким).К этому деревянному каркасу саморезами крепится металлический короб.

Крупногабаритные дверные изделия крепятся на раме-обвязке, которая выполнена из толстого бруса. Они крепятся к стенкам проема специальными клеевыми эпоксидными анкерами.

Установка дверей

Установка входных дверей из тяжелого металла непосредственно в газобетон – ответственный процесс. Не забудьте заменить входящие в комплект дюбели на специальные анкеры, либо купить металлический уголок на 35 или 50 мм. Этот параметр зависит от размера и веса устанавливаемой двери.Уголки привариваются и накладываются с обеих сторон проема (внутренней и внешней). Между собой они скрепляются перемычками, которые лучше вырезать из металла, шириной не менее 50 мм и толщиной 3 мм. Каркас крепится к перемычкам, но для верности можно добавить несколько саморезов длиной 120 мм. По уровню установите поддон и закрепите его клиньями.


Все щели задуты пеной. Затем на сварную раму устанавливается дверная конструкция.

Какой крепеж использовать для газобетона и пенобетона, расскажет видео:

В контакте с

Комментарии

К сожалению, комментариев и отзывов пока нет, но вы можете оставить свой …

Новые статьи

Новые комментарии

Владимир

Оценка

Дмитрий

Оценка

Замки Замки

Оценка

Роман

Оценка

Про железную дверь замечаний нет…

Оценка

Последние отзывы

Роман

Газобетонные стены менее долговечны, чем кирпичные.

Установка входной двери в газобетон имеет некоторые особенности. Газобетон имеет более низкие показатели прочности, чем кирпич или бетон, что необходимо учитывать при монтажных работах.В противном случае срок службы дверей может оказаться менее долговечным, чем хотелось бы.

Установка входной двери стандартных размеров

Если устанавливается деревянная дверь, ширина которой не более 91 см, то установка производится по стандартной технологии. То есть с креплением с помощью металлических анкеров или пластиковых дюбелей с длинными шурупами.

Для этого потребуются следующие инструменты:

  • дрель;
  • отвертка
  • ;
  • отвес;
  • строительный уровень
  • ;
  • молоток;
  • сварочный аппарат с электродами.

Вот алгоритм действий.

  1. Торцы проема очищаются от грязи и пыли.
  2. В него устанавливается дверная коробка, с которой ранее было снято дверное полотно. Расположение короба – посередине проема, при этом под ним и по бокам устанавливаются клинья для временной опоры.
  3. Короб строго выставляется в плоскостях, для чего используется отвес и уровень. В первую очередь выставляется планка, на которой фиксируются петли.
  4. Сквозь боковую вертикальную балку сверлят сквозные отверстия, при этом отверстия делают в газобетоне сразу на торцах дверного проема. То есть это разовая операция. Тем, кто не уверен, что сможет сделать все аккуратно и правильно, можно предложить сначала подготовить отверстия в коробе перед установкой его в дверной проем, а затем через них проделать отверстия в стене. Глубина отверстия в стене 8– 10 см, расстояние между креплениями не более 60 см.
  5. В полученные отверстия устанавливаются анкеры
  6. для газобетона (забиваются молотком), которыми скрепляется коробка (вкручивается отверткой).
  7. Дверное полотно навешивается на петли.
  8. Зазор между коробом и торцами проема заполнен пенополиуретаном. Держите дверцу закрытой, пока пена не затвердеет.

Установка металлической двери в газобетон требует особого подхода к процессу установки. Здесь нужны более сложные крепления.Все дело в том, что места крепления дверной коробки подвергаются большим и частым ударным нагрузкам. Именно в этом месте газобетон начинает крошиться, поэтому необходимо уменьшить эти нагрузки, равномерно распределив их по плоскости торцов проема, а также увеличить площадь контакта короба и заканчивается.

Для этого можно установить по периметру проема деревянный брус, образующий дополнительную коробку, или установить деревянные закладные.Обратите внимание, что все дополнительные предметы должны быть сухими и обработаны антисептиками. Считается, что первый вариант с установкой бруса – оптимальное решение. Необязательно устанавливать его по всему периметру: достаточно будет двух вертикальных элементов. Очень важно, чтобы оба элемента были точно выровнены в одной плоскости.

Есть еще несколько требований, определяющих качество конечного результата.

  • Крепление бруса к торцам газобетонного проема осуществляется клеем для газобетона или плиточным клеем.Здесь важно, чтобы между двумя плоскостями не было зазора.
  • Дополнительное крепление – анкеры или шурупы для дюбелей. Что касается саморезов, то их длина не должна быть меньше 7,5 мм.
  • Можно использовать не цельный брус, а его отрезки, установив их так, чтобы расстояние между креплениями было 61 см. После установки входной двери в газобетон щели заполняются монтажной пеной.

Если устанавливаются тяжелые металлические двери, то крепление должно осуществляться на клеевой состав.Отверстие в газобетоне должно быть глубиной не менее 15 см. В него вставляется шпилька или анкер, резьба которого смазывается эпоксидным клеем. Обратите внимание, что использовать для этих целей клей для газобетона не рекомендуется. Он имеет жидкую консистенцию, поэтому будет выливаться из монтажного отверстия при затягивании крепежа. Именно к этим деталям крепится деревянная отделка проема в стене из газобетона. И уже ей – или рама металлической двери, или петля самой двери.Все будет зависеть от толщины и ширины устанавливаемых балок.

Некоторые мастера используют технологию установки металлической двери в газобетон, что приводит к быстрому выходу из строя креплений. В торцах проема делают отверстия, куда забивают металлические штыри, обычно из арматуры. Затем край, выступающий из дверной коробки, приваривается к внутренней части этой рамы. Это грубая ошибка, ведь забитая в газобетон арматура не сидит прочно в пористом материале.Это первое. Во-вторых, отверстия не всегда предварительно просверлены. Арматуру нагло вбивают в газобетон, где материал дробят. При воздействии больших нагрузок якорь приходит в движение, то есть образуется люфт. Буквально два- три месяца такой эксплуатации приведут к растрескиванию газобетона и выпадению двери из места установки.

Наиболее идеальным вариантом установки металлической двери в газобетон является установка металлических закладных деталей в проем при возведении стены.Сама вставка состоит из двух или трех арматурных стержней, расположенных в одной плоскости, которые приварены к стальной пластине. Сварку выполняют перпендикулярно плоскости пластины. В газобетоне делаются пазы, в которые устанавливаются куски арматуры, все это заливается эпоксидной смолой или клеем для газобетона. Затем сверху укладывается верхний блок. Пластина остается на плоскости торца дверного проема. Таких пластин по вертикали должно быть несколько, расстояние между арматурой по вертикали – 61 см.Именно к закладным приваривается металлический каркас двери.

Регулировка дверного полотна

После установки дверной коробки в проем необходимо повесить дверное полотно на петли. Казалось бы, не самый сложный процесс, но в нем есть несколько нюансов. Особенно если речь идет о металлических дверях.

  • Необходимо закинуть шарик в полость нижней петли (можно из подшипника).
  • Сами петли очищаются и смазываются любым техническим маслом, но лучше графитной смазкой.
  • Затем полотно вешается и закрывается.
  • Именно крышка покажет, правильно ли она установлена, не задела ли коробку. Если это обнаружится, то дверь придется регулировать.

Существует множество различных конструкций петель, но большинство из них регулируются по принципу винта, контролирующего положение шарика. Для этого сначала нужно определить, какой край полотна касается коробки. Именно с его стороны необходимо регулировать петли.

  • Сначала нужно открутить стопорный винт, расположенный перпендикулярно петлям (обычно находится снизу петли).
  • Затем откручивается прижимной винт, расположенный в нижнем элементе с нижнего конца. Именно он поддерживает мяч.
  • Необходимо двигать полотно из стороны в сторону и найти место, чтобы оно не касалось коробки.
  • Затяните зажимной винт.
  • Прикрутите запорный элемент.

Как видите, установка дверей в газобетон не самое сложное, но требует знания некоторых нюансов монтажа.Особое внимание следует уделить точкам крепления, от которых зависит долговременная и безотказная работа двери.

‘Не моя жизнь’: Многоквартирный дом отражает новую Украину

Оля Шлапак и ее муж Саша Александр рассказывают свою историю после побега из дома в Харькове, в квартире, в которой они укрылись и которую снимают во Львове, Западная Украина, в воскресенье, 3 апреля 2022 года.Семья оставалась без крова в течение семи дней, так как они искали убежища в метро вместе с сотнями других жителей. Оля вспоминает «самый большой страх в моей жизни», разбудивший дочь, чтобы сказать ей, что началась война. (AP Photo/Нариман Эль-Мофти) Нариман Эль-Мофти АП Львов, Украина

Многоквартирные дома советских времен в конце трамвайной линии в этом западноукраинском городе демонстрируют безразличное к миру лицо, пустое и серое.Но за каждым освещенным окном стоит история.

Пара, которая сетует на то, что они никогда не смогут жить в строящемся для них доме в кровавой Буче. Есть семья, которая провела часы в своем подвальном убежище в Ирпене, оказавшись в ловушке между армиями. Есть женщина, которая бежала из Харькова, оказавшись вынужденной переселенкой во второй раз за десятилетие.

Все они бежали во Львов вместе с еще примерно 500 000 человек — малой частью из 10 миллионов украинцев, которых война изгнала из их домов и переселила в другие части страны.

Многие спят на циновках в домах культуры и школах, укрываются в переполненных комнатах у родственников и друзей. Некоторые планируют двигаться дальше, возможно, пересекая границу с соседней Польшей и дальше. Другие пустили первые хрупкие корни. Остальные понятия не имеют, что делать.

Большинство просто хотят домой, если дом еще стоит.

50 человек нашли приют в девятиэтажке на Триловском бульваре. Тихо; они могут заглянуть в свои окна и увидеть школу, детскую площадку, а не танк или ракетный обстрел.Это мир вдали от опасности, из-за которой они бежали из своих домов, хотя в последние дни Львов тоже стал целью российских ракет.

Семьи живут в двух шагах друг от друга. Они не знают друг друга, но узнают таких же переселенцев, как они сами, с первого взгляда, не обменявшись ни словом. Поднимитесь на маленьком лязгающем лифте, пройдите по тусклым коридорам и загляните к ним в их временные апартаменты, и вы обнаружите лимб.

«Это не моя квартира. Это не моя жизнь», — говорит Марта Копан.— Но теперь я здесь.

___

Марта на 40 неделе беременности; ребенок, девочка, энергично пинает ее, когда она перебирает пакеты с детской одеждой в квартире на четвертом этаже, которую семья позаимствовала у двоюродного брата. Ее план рождения, как и многое другое, был заброшен — место, где она ожидала родить, было взорвано.

«24 февраля наша счастливая жизнь остановилась», — говорит 36-летняя Марта. Она помнит, как смотрела в окно киевской квартиры семьи и смотрела на вереницы машин, направляющихся в безопасное место.Через несколько дней к ним присоединились Копаны — Марта, ее муж и двое сыновей.

Сейчас, за 300 миль, она иногда ничего не чувствует. Иногда всего слишком много.

«Мне не нужно читать новости», — говорит она и начинает плакать. «Я просто получаю новости от своих друзей». Они рассказывают ей о разрушенных домах и найденных телах. Одна подруга сейчас работает над родами в подземном приюте. Он прислал ей фотографии почти 200 беременных женщин, ожидающих родов.

Марта знает, что это могла быть она.

Киев не вся семья осталась позади. Новый дом, спроектированный матерью Марты, ждал семью в Буче, недалеко от столицы. Рядом лес с тропами для пеших прогулок и возможностью сбора грибов и ягод. Теперь русские оккупанты отступили, оставив после себя одни из худших ужасов войны, и семья не знает, остался ли дом их мечты нетронутым.

Они хотят остаться в Украине, но у них нет долгосрочного плана. Марта и ее муж врачи и хотят остаться и помочь.А пока они живут день за днем. Старший сын, 6-летний Назар, продолжает обучение онлайн.

Хотя ему виднее, но иногда он просит вернуться домой в Киев. «Я хочу нормальной жизни», — говорит он.

Марта тоже. «Я хочу, чтобы у моих детей были свои комнаты с их Lego, с их разными карандашами», — говорит она.

Мальчик сворачивается калачиком и целует живот матери, утешая ее и приветствуя сестру. «Надеюсь, она ему понравится, когда она будет плакать», — говорит Марта.

Несколько часов спустя, сразу после захода солнца, завыла сирена воздушной тревоги. Семья, как и многие здесь, не ходит в приют. Марта сидит в пуховике на качелях, одна в сумерках, а Назар играет.

___

Ирина Санина, 33 года, говорит в подъезде на бетонной площадке между этажами. Она опирается на своего мужа Владимира и носит единственный свитер, который взяла с собой, когда они бежали из Ирпеня. У нее пушистые тапочки и босые лодыжки, даже когда она выходит на улицу покурить в морозную погоду.

Ее глаза наполняются слезами, когда она рассказывает свою историю. Она и ее муж несколько дней находились в ловушке между украинскими и российскими войсками, быстро научившись различать входящий и исходящий огонь. Мост к безопасности был разрушен украинской стороной, чтобы замедлить продвижение России. Несмотря на то, что ее муж настаивал на том, чтобы она ушла, она хотела остаться.

Они спрятались в подвальном укрытии во дворе. Когда стихал обстрел, они вылезали кричать соседям, проверяя, живы ли они.

Владимир пробыл в Ирпене дольше, чем она, помогая с эвакуацией, но это была борьба; шины были быстро разорваны осколками на земле. Из-за отсутствия связи Ирина могла связаться с ним только по текстовому сообщению. «Я видела, что он получал сообщения, но не мог ответить», — говорит она. «Я несколько дней не знал о его судьбе, и это было ужасно».

В конце концов пожилые соседи уговорили его уехать ради 14-летнего сына. Сейчас мальчик укрывается у бабушки в трех часах езды от Львова, в более безопасном месте, где вообще нет сирен воздушной тревоги.

Ирина и Владимир делят свою квартиру на шестом этаже с четырьмя другими взрослыми из Ирпени, все они коллеги в фармацевтической компании, где работает пара. Очень трудно жить с другими, говорит Ирина, но «мы знаем, что многие люди потеряли все».

Супруги не хотят, чтобы другие знали, что они из Ирпеня. Они не хотят выглядеть жертвами. Они хотят вернуться домой, каким бы разрушенным он ни был, и отстроиться заново.

Больше всего на свете, говорит Ирина, «я хочу вернуться и проснуться 1 февраля.24», еще до того, как все началось. Она снова в слезах.

___

Потолок на кухне облезает. Кровать представляет собой надувной матрас. Комнаты в основном голые. Но 8-летняя дочь Оли Шлапак Злата крутится в своей спальне с новой подругой и говорит родителям: «Останемся во Львове».

Оля, 28 лет, и ее муж Саша переживают, что в Харькове некуда возвращаться, а дом они купили всего полгода назад. В первый день вторжения России они покинули его в поисках спасения в метро вместе с сотнями других жителей.

Оля вспоминает «самый большой страх в моей жизни», разбудивший дочь, чтобы сказать ей, что началась война. К счастью, по ее словам, Злата не видела много драк, но «когда слышит громкие звуки, пытается спрятаться».

Через неделю поехали во Львов, рассчитывая задержаться на день-два. Они живут со своим кокер-спаниелем Летти в квартире на восьмом этаже, найденной «другом друга друга друга». Обеспечить место в переполненном Львове было трудно; некоторые помещики возражали против собаки или даже против Саши.«Многие говорят, что муж должен быть на фронте», — говорит Оля.

Саша продолжает работать в сфере информационных технологий. Оля не может заставить себя искать работу. Это означало бы признать, что они могут остаться во Львове навсегда. «Я жду», — говорит она. «Это не жизнь для меня сейчас».

Много лет назад Оля бежала из Донецкой области на востоке Украины во время боевых действий. Этот опыт научил ее не паниковать. Но ее потрясло воздействие российской военной пропаганды на людей, которых она любит.Она едва может говорить со своими родителями в Донецке, много лет находившемся под властью России, о войне. Их сложно убедить, что Украина не нападает на свой народ.

Друзья в России присылали подобные сообщения, а то и хуже. «Вы, украинцы, заслуживаете смерти», — написал один из них. Оля сказала ей отказаться от наркотиков и алкоголя. В то время это казалось лучшим ответом.

В течение многих лет она избегала смотреть новости. Теперь она смотрит его часами. Она готовит. Она играет со своей дочерью.Она работает волонтером, помогая другим переселенцам.

Чтобы скоротать время, семья собирает на полу пазл. Но собака съела несколько кусочков, и он может никогда не быть полным.

___

Ольга Саливончук не является переселенцем, хотя давно готовится им стать.

В отличие от многих украинцев, она серьезно восприняла разговоры на Западе о российском вторжении и в ноябре собрала «дорожную сумку» с одеждой, медикаментами, продуктами и документами.24 февраля ее разбудил муж: «Началось». Вспоминая тот момент, она плачет.

Глава местного товарищества собственников квартир Ольга наблюдала, как дом опустел с началом войны. «Люди, которые здесь жили, особенно с детьми, просто исчезли в один миг», — говорит она. «Это было похоже на пустое здание. Вечером света нет. Нет машин на стоянке. Это было очень страшно.”

Но потом, поняв, что Львов не на передовой, люди вернулись.И в последующие дни и недели 41-летняя Ольга наблюдала, как украинцы приезжали из таких мест, как Чернигов и Харьков, втискиваясь в квартиры с друзьями, семьей и коллегами.

Ольга сама несколько дней принимала у себя в квартире на девятом этаже дорогую подругу из Киева, прежде чем помочь ей переехать. На восьмом этаже въехала киевская семья и спросила, чем они могут помочь. Они взялись за изготовление маскировочных сетей, которые покрывают блокпосты в городе, из запасной ткани.

Ольга никогда не собиралась уходить, даже когда российский авиаудар потряс их здание.Ее семья жила в городе на протяжении нескольких поколений, а она жила в квартире дюжину лет.

Каждый раз, когда звучит сирена воздушной тревоги, она, ее муж и 13-летняя дочь Соломия несут свои сумки в импровизированное убежище в коридоре. Она заклеила окна скотчем после того, как увидела, как это делают люди, бежавшие с востока Украины. «Может быть, они что-то знают», — говорит она.

Ольга знает о чувствительных нервах окружающих ее недавно перемещенных лиц. «Я просто говорю: «Ты новенький», — говорит она.«Я не хочу задавать вопросы. Я не уверен, что они хотят говорить о войне. Но если они начнут этот разговор, я слушаю».

Для нового дома нужно совсем немного, говорит она: Чай, одеяла, фотографии и разговор. Новички учатся этому сейчас.

«Они сейчас такие же, украинцы», — говорит Ольга. Они с тоской говорят об оставленных общинах, но «понимают, что здесь и у них есть дом».

___

Следите за репортажами AP о войне на https://apnews.com/hub/russia-ukraine

Информация об армированном автоклавном газобетоне (RAAC)

Обновление: 10 февраля 2021 г. DfE опубликовало руководство, помогающее ответственным органам идентифицировать армированный автоклавный газобетон (RAAC) в школах.

RAAC — это легкая форма бетона, используемая в основном для крыш с середины 50-х до середины 80-х годов. Хотя мы считаем, что он использовался в жилых домах, в основном он использовался в офисах, школах и т. Д. Ограниченная долговечность крыш RAAC давно признана; однако недавний опыт (который включает в себя два обрушения крыши с небольшим предупреждением или без него) предполагает, что проблема может быть более серьезной, чем предполагалось ранее, и что многие владельцы зданий не знают, что она присутствует в их собственности.Похоже, что RAAC использовался некоторыми муниципальными архитекторами в самых разных зданиях, не все из которых все еще находятся в государственном секторе.

Предлагаемые шаги, которые вы должны предпринять как ответственный орган:

  1. определить любые свойства, построенные с использованием RAAC, и надлежащим образом подтвердить потенциальный риск
  2. учитывайте и отслеживайте возможное влияние сокращенных режимов обслуживания на состояние вашего портфеля недвижимости, в частности, там, где используется RAAC.
  3. Соответствующий персонал также должен ознакомиться с этим предупреждением о RAAC, выпущенным Постоянным комитетом по безопасности конструкций; и эти перекрестные отчеты

874 Кровельные доски из армированного автоклавного ячеистого бетона (RAAC) – обмен опытом

908 Выход из строя досок RAAC в школах

RAAC обычно использовался в строительстве в Великобритании с середины 1950-х по 1980-е годы, но, возможно, использовался и впоследствии. [1]

Его можно найти в различных типах зданий, включая школы, но не ограничиваясь ими.

В 1990-х годах и снова в 2002 году Институт строительных исследований описывал трудности в эксплуатации кровельных досок RAAC и комментировал случаи чрезмерных и прогрессирующих прогибов в процессе эксплуатации, связанных с широким распространением микротрещин на потолке досок.

На основании испытаний, проведенных BRE, в отчете сделан вывод о том, что доски RAAC давали адекватное предупреждение посредством визуального ухудшения состояния перед разрушением. Однако два недавних отказа показывают, что на него больше нельзя полагаться, и поэтому необходимо пересмотреть режимы технического обслуживания и осмотра.

В одном случае проверки, проведенные местными властями, выявили некоторые проблемы, свидетельствующие о наличии дефектов в досках RAAC, которые в сочетании с суровыми погодными условиями привели к возникновению механизма долговременной ползучести, и, кроме того, экономия на техническом обслуживании может повлиять на производительность бетонных досок в целом. При осмотре эти факторы сочетаются с дефектами панели; который включал в себя продольный армированный стальной стержень неадекватной длины, очень высокое соотношение между пролетом и глубиной и плохую смесь заполнителя, что привело к срезанию досок и разрушению.Последующие проверки, проведенные Управлением в других их зданиях, еще не выявили каких-либо серьезных проблем с эксплуатацией других объектов RAAC, но это еще предстоит сделать.

Второй случай рассматривается в отчете CROSS выше.

Рис. 1: Дифференциальный прогиб досок
Рис. 2: Трещина от сдвига в балке

Учитывая, что недавние отказы не соответствовали ожиданиям, полученным в результате расследований BRE, и учитывая, что многим зданиям RAAC сейчас не менее 38 лет, LGA и DfE теперь рекомендуют членам и ответственным школьным органам предпринять следующие шаги в качестве меры уверенности. для подтверждения безопасности конструкции РААК:

  • Обеспечить регулярный контроль за состоянием всех своих зданий, применяя подход, основанный на оценке рисков, который обеспечивает надлежащее обдумывание использования здания с учетом возможных последствий сокращения технического обслуживания.
  • Убедитесь, что они определили любую собственность RAAC в своем портфеле
  • Убедитесь, что свойства RAAC регулярно проверяются инженером-строителем, в том числе с использованием измерителя покрытия для проверки наличия поперечной и продольной арматуры, учета прогибов, проверки панелей вблизи опоры, ширины несущей опоры, трещин, воды. проникновение и признаки коррозии арматуры и любые несоответствия между панелями. Частота последующих проверок должна определяться инженером-строителем, проводящим первоначальную проверку.
  • Применять передовые методы обслуживания кровли: в частности:
    • убедитесь, что выпускные отверстия для воды чистые и находятся на таком уровне, чтобы вода могла свободно стекать с крыш.
    • , если необходимо декорировать внутреннюю поверхность досок, используйте краску, пропускающую пары влаги. Защитите внешние поверхности покрытием, которое обеспечивает эффективный барьер против проникновения жидкой воды.
    • при необходимости уменьшить собственную нагрузку на крышу, удалив щебень и заменив его соответствующим отражающим солнечные лучи покрытием
    • убедиться, что все водонепроницаемые мембраны содержатся в хорошем состоянии
    • вести учет прогибов досок RAAC и регулярно осматривать конструкцию.
  • обеспечить, чтобы лица, ответственные за повседневное управление любым зданием RAAC:
    • Знать, что RAAC используется в здании и где он используется
    • Регулярно проверяйте наличие видимых признаков трещин, проникновения воды, прогибов на потолки и скоплений на крышах
    • Убедитесь, что все сотрудники знают, что нужно сообщать о любых трещинах и/или других выявленных потенциальных проблемах с дефектами
    • Им дано указание немедленно перекрыть любую часть здания, где появляются трещины или другие дефекты материала, в ожидании дальнейших проверок

Каталожные номера

SCOSS Автоклавный газобетон армированный

BRE IP 10/96 Армированные плиты из ячеистого бетона автоклавного твердения, разработанные до 1980 г.

Отчет BRE 445 2002 г. Армированные панели из ячеистого бетона автоклавного твердения. Обзор поведения и разработок в области оценки и проектирования

Если у вас есть какие-либо вопросы по поводу вышеизложенного, свяжитесь с Чарльзом[email protected]

[1] BRE Report 445 2002   Армированные панели из ячеистого бетона автоклавного твердения. Обзор поведения и изменений в оценке и проектировании  (стр. 15) определяет три категории RAAC:

  • Панели RAAC, разработанные до 1980 г. – в целом панели были испытаны и признаны безопасными, но была обеспокоенность тем, что отношение эффективной глубины пролета было порядка 28, было неадекватным и не соответствовало CP110, где ожидаемое значение быть меньше 20.
  • Панели RAAC, изготовленные после 1980 г., но до принятия руководства по проектированию prEN12602:2000
  • Панели
  • RAAC сконструированы в соответствии с рекомендациями по проектированию prEN12602:2000. Подводя итог этому руководству, BRE рекомендовал: Панели
    • , изготовленные в соответствии с этим руководством, имели меньшее отношение глубины пролета, чем предыдущие панели
    • . Ограниченное тестирование
    • показывает, что эксплуатационные характеристики, вероятно, будут удовлетворительными, но было бы благоразумно контролировать их фактические характеристики после нескольких лет эксплуатации, .

(Примечание: Панели — это описание BRE, но это то же самое, что и доски).

Ли идет к победе – трасса Falcon

SPU участвует в двух соревнованиях высокого уровня в солнечной Калифорнии

Кайноа Ли поднимает планку во время прыжков с шестом среди мужчин на Bryan Clay Invite на Azusa Pacific. (Любезно предоставлено Джейкобом Томпсоном, CWU Athletics)

В четверг, 14 апреля, легкоатлетическая команда Тихоокеанского университета Сиэтла отправилась в Азусу, штат Калифорния, чтобы принять участие в эстафетах Mt.Sac Relays и Bryan Clay Invitational.

Хотя пребывание в Калифорнии означало более теплую погоду для «Соколов», это также означало, что уровень конкуренции повысился. Соколы соревновались с другими школами Дивизиона II, такими как Университет Саймона Фрейзера и Университет Аляски в Анкоридже, и даже со школами Дивизиона I, среди этих школ Дивизиона I были Университет штата Колорадо, Университет Айовы и Калифорнийский университет в Дэвисе.

Соревнования этой недели начались в четверг, 14 апреля, на турнире Bryan Clay Invitational, когда ранним утром аспирант Колин Бутин пробежал мужской забег на 10 000 метров.

Бутин не смог выйти в лидеры гонки, заняв 23-е место, но он закрепил свое место в учебниках истории SPU, финишировав со временем 31:11.10. Его время сделало его вторым самым быстрым Соколом, когда-либо пробегавшим мужскую гонку на 10 000 метров. Это время также стало личным рекордом для Бутина, поскольку оно на 49 секунд меньше его предыдущего лучшего результата 32: 00,18, который он установил 26 марта 2021 года в Такоме, штат Вашингтон, на турнире Ed Boitano Invitational.

До этой гонки Бутен никогда не заканчивал эту гонку ниже 32-минутной отметки.

Колин Бутин уверенно финиширует в беге на 5 км на соревнованиях Doris Heritage в марте. (Рио Джанкарло)

В тот же день, 13 часов спустя, второкурсница бегунья на длинные дистанции Анника Эсвельт соревновалась в эстафете на горе Сак в беге на 10 000 метров среди женщин. Эсвельт была лично приглашена участвовать в этом соревновании, и она была единственным соколом на соревнованиях, которые проходили всего в 10 милях от остальной части ее команды на Bryan Clay Invitational.

Это был первый раз, когда Эсвельт пробежал 10 000 метров по овальной дорожке после того, как до этого момента он сосредоточился только на бегах на 1500, 3000 и 5000 метров.В этой конкретной гонке Эсвельт участвовала в элитном дивизионе, где она была одной из трех спортсменок дивизиона II среди 20 финишировавших.

Она заняла 12-е место в общем зачете и стала второй спортсменкой Дивизиона II, пересекшей финишную черту.

Эсвельт не попала в число лучших, но заняла место в книге рекордов SPU. Эсвельт стала третьей по скорости среди соколов, когда-либо участвовавших в женском забеге на 10 000 метров с финишным временем 34:20,76. На этот раз Эсвельт также получил шестую по скорости оценку в истории GNAC.

После выступлений Бутина и Эсвелта в четверг «Соколы» официально начали долгий день гонок и соревнований на турнире Bryan Clay Invitational в пятницу, 15 апреля.

К сожалению, “Соколы” не смогли превзойти жесткую конкуренцию, с которой столкнулись, и проиграли в большинстве турниров.

Тем не менее, второкурсник Кайноа Ли одержал единственную победу «Соколов» на выходных в прыжках с шестом в открытом дивизионе B среди мужчин. Ли закончил мероприятие с ростом 4.48 метров, что является его вторым лучшим результатом в сезоне. Это было всего на 0,04 метра меньше его личного рекорда в 4,52 метра, установленного в субботу, 9 апреля, на Открытом чемпионате Тихоокеанского лютеранского университета.

Дэвид Нджери настраивается за блоками перед эстафетой на 1600 м на соревнованиях по легкой атлетике Дорис Херитэдж в марте. (Рио Джанкарло)

Эта победа стала второй подряд победой Ли в прыжках с шестом среди мужчин, первая из которых была на PLU Open.

Хотя старшая прыгунья с шестом Мэдисон Ликари не выиграла свое соревнование, она показала феноменальный результат в женском прыжке с шестом и заняла второе место, перепрыгнув через 12-футовую перекладину.До этой встречи Ликари ни разу не удавалось прыгнуть выше 12-футовой отметки, но на этот раз ей это удалось.

Раньше Ликари удавалось преодолеть планку только 11 футов 10 ½ дюйма, но теперь она установила новый личный рекорд — 3,66 м, что соответствует 12 футам».

Единственным другим Falcon, попавшим в десятку лучших своих соревнований, был юный спринтер и прыгун Дэвид Нджери. Он занял восьмое место в тройном прыжке среди мужчин с дистанцией 14,92 м и занял первое место среди мужчин-соколов после Ли.

Следующая встреча «Соколов» состоится в субботу, 23 апреля, в Элленсбурге, штат Вашингтон, на турнире Wildcat Invitational.

.

Добавить комментарий

Ваш адрес email не будет опубликован.
