Свайно винтовой фундамент своими руками, пошаговая инструкция

Сооружение фундамента на сваях — это быстрый, надежный и сравнительно недорогой способ изготовления основания практически под любой дом. В чем преимущество свайно-винтового фундамента и почему он в последнее время так популярен при строительстве, вы сможете узнать прочитав данную статью.

Устройство фундамента

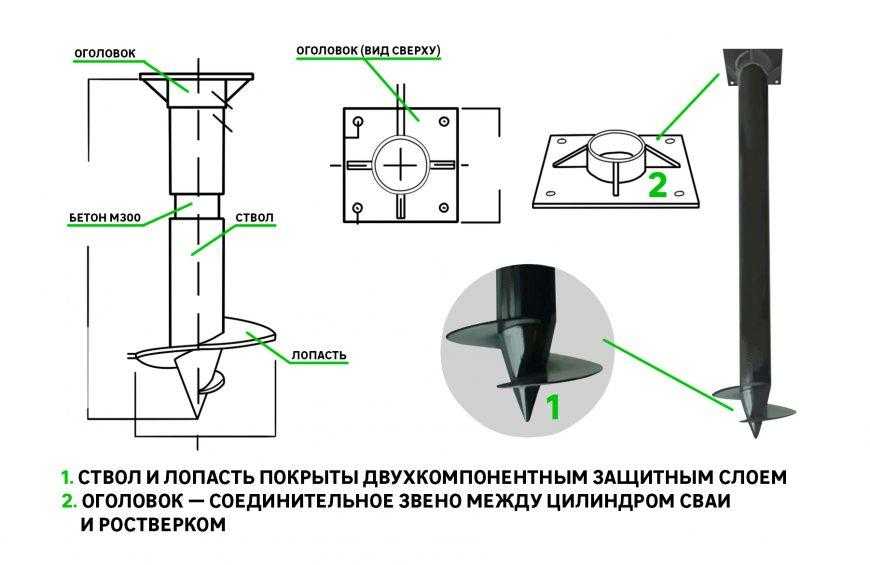

Винтовая свая устроена следующим образом, к отрезку металлической трубы на одну из сторон, которая будет располагаться в земле приваривают конусовидную заготовку, для наименьшего сопротивления трубы, когда та будет вворачиваться в землю.

К закрепленному наконечнику приваривается лентовидная лопасть, благодаря которой свая входит в землю. Помимо этого винтовой наконечник, играет своеобразную роль анкера, благодаря которому свая прочно удерживается в грунте. По сути винтовая свая — это строительный бур, который навсегда остается в земле.

Основное преимущества использования винтовых свай, это возможность их установки практически на любой местности, даже на участках с большим уклоном. В некоторых регионах России, где глубина промерзания грунта достаточно большая, заливать фундамент достаточно трудоемкое и недешевое занятие.

Заменить стандартный фундамент без труда могут винтовые сваи, которые установить на глубину ниже промерзания почвы гораздо проще. К тому же соорудить свайно винтовой фундамент, гораздо быстрее и проще, при этом правильно установленная конструкция будет ничуть не уступать по качеству обычному бетонному собрату.

Размер свай рассчитывается исходя из размера строения и материала из которого оно будет возводиться, а так же учитываются геологические особенности местности, где расположен участок.

Преимущества и недостатки

Выделить из преимуществ возведения винтового фундамента можно следующее:

Возводить фундамент на винтовых сваях своими руками можно в любую пору года будь то зима или лето;
Скорость возведения — 2-3 дня;
Приступать к строительным работам можно сразу после установки свай в землю;
Устанавливать металлические сваи можно на участке имеющий уклон, не выравнивая его;
Данный вид фундамента подходит для любого типа почв;
Существенная разница в стоимости в сравнении стандартного фундамента из бетона.

Как и в любом строительном материале, существуют и недостатки, вот основные из них:

Столбы выполненные из металла подвергаются коррозии, из-за чего существенно снижается их прочность;
Прослужит такой фундамент меньше чем бетонный аналог;
Требуется хорошее утепление пола в доме;

Нахождение свайного фундамента вблизи железной дороги снижает срок его службы.

Важно! Перед установкой свай в землю они обязательно должны быть обработаны антикоррозийным покрытием. В домашних условиях для этих целей можно воспользоваться густой битумной мастикой.

Свайно винтовой фундамент — обработка свай антикоррозийным составом

От коррозии страдает практически любой металлический предмет, винтовые сваи не являются исключением. Под полом дома, стоящим на свайно винтовом фундаменте образуется воздушная прослойка, которая является благоприятной средой для образования на верхних частях труб конденсата.

Как многие знают конденсат разрушает структуру металла, поэтому для избежания печальных последствий, труба должны быть обработаны антикоррозийным составом полностью, а не только той частью, которая расположена в земле.

Расчет свайного фундамента

Чтобы правильно иготовить-свайно винтовой фундамент, весь процесс должен проходить в строгой последовательности. Первым делом изучается участок, где планируется возводиться строение. Учитывается не только тип грунта, но и его состав. Так же вооружившись телефонным справочником, узнаем в геодезической службе уровень залегания грунтовых вод.

Для правильного расчета потребуется выполнения следующих этапов:

Уточнения максимальной нагрузки, которая может выдержать свая. В целом для сваи стандартного размера (диаметр трубы 100 мм. толщина стенки 4 мм.), схема её несущей способности выглядит так:

Расчет несущей способности сваи

Расчёт сопротивляемости и несущей способности грунта конструкционным нагрузкам.

Расчет несущей способности грунта

Расчет несущей конструкции свайно винтового фундамента в целом.

При нагрузке на фундамент учитывается максимально возможный вес строения со всеми строительными материалами и домашней мебелью, дополнительно требуется учесть нагрузку от снега зимой.

Разметка участка под сваи

Конструкция фундамента выполненная из винтовых свай считается достаточно надежной, не боящейся сезонного перепада температур и пучения грунта. Однако для того, чтобы фундамент достойно справлялся со всеми нагрузками, он должен быть выполнен с ювелирной точностью. Погрешность в расстояниях не должна быть больше 2 см., в противном случае проблем с провисшим ростверком и перекосом строения не миновать.

Важно! Сваи должны быть расположены на расстоянии от 1,5 до 3 метров. Места их расположения должны строго соответствовать проекту строения, где должны быть учтены максимальные нагрузки в определенных его частях.

Рассмотрим один из самых простых методов расчета расположения свай. На листе бумаги, согласно плану дома начертите прямоугольники. Линии должны проходить по внешним и несущим стенам здания.

Чтобы распределить равномерно всю нагрузку строения на фундамент, поделите линии на равные отрезки от 1.5 до 3 метров, точки их деления будут местом расположения винтовых свай.

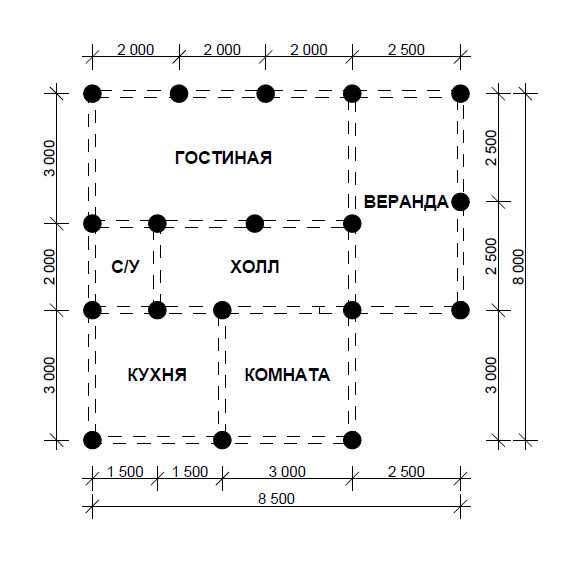

Схема расположения винтовых свай под дом

Нарисованная схема, сохраняя масштабность, переносится на участок, где нитями размечается условная разметка стен, а колышками отмечаются места установки винтовых свай.

Разметка участка

Как правильно выбрать сваи

Выбор свай, это один из самых главных и ответственных моментов в процессе всего строительства фундамента. Ведь именно от того, какого качества будут приобретены сваи и будет зависеть надежность и прочность конструкции.

На сегодняшний день купить сваи можно, как готовые, так и отдельные элементы для их изготовления. И в первом и во втором случае требуется убедится у продавца о наличии сертификате качества на продукцию. Если же таким документом продавец подтвердить качество не может, а надежность материала доказывается лишь только словами, то ни в коем случае нельзя приобретать такую продукцию.

Важно! Помните, что ущерб понесенный при выборе некачественной продукции может в десятки, а то и в сотни раз превысить стоимость самой продукции.

Так же следует обратить свое внимание на разновидность свай, которые отличаются в зависимости от типа обвязочного ростверка.

Длина стандартных свай 2,5 метра, глубина нахождение её в земле, как мы помним должна быть ниже уровня промерзания грунта, а это минимум 1,5 метра. На поверхности остается 1 метр, поэтому если участок имеет большой уклон, то сваи соответственно необходимо покупать большей длинны.

Установка свай своими руками

В местах где установлены колышки под сваи, используя обычную лопату, делаем так называемое технологическое отверстие, путем снятия дерна и углубления ямки примерно на 50 см.

Первыми устанавливаются сваи по углам. Для этого в отверстие верхней части винтовой сваи либо в приваренные к трубе ушкам вставляется металлическая труба, и усилиями двух-четырех человек свая вворачивается на нужную глубину в землю. Каждые три витка, необходимо проверять уровнем вертикаль вкручиваемой сваи.

Интересно знать! Греческим ученым Архимедом было доказано, что чем длиннее плечо рычага, тем меньше потребуется приложить усилий для преодоления нагрузки. Поэтому использовав трубу большей длинны, сил потребуется потратить гораздо меньше.

После того как все сваи вкручены в землю, отмечаем на любой из сваи необходимую нам верхнюю точку и используя гидроуровень по ней ставим отметки на остальных сваях. Затем болгаркой спиливаем лишние части трубы, тем самым получаем идеально ровную горизонтальную плоскость.

Теперь можно заливать в них бетон и устанавливать на сваи оголовки-опоры. Бетон придаст не только жесткость и устойчивость конструкции, но и предотвратит появление коррозии металла на внутренних стенках трубы, так как они в отличие от внешних не защищены антикоррозийным составом.

Оголовка для сваи представляет собой отрезок трубы, немного большего диаметра чем свая, сверху которой наварена укрепленная уголками металлическая площадка.

Разность диаметров труб должна быть небольшой, а точнее ровно на толщину металла сваи, чтобы оголовка плотно на ней сидела. Оголовка-опора скрепляется с трубой сварочным швом по кругу, полученный шов смазывается антикоррозийным веществом.

Установленные сваи

Обвязка свай растверком

Прочную устойчивость конструкции из винтовых свай придаст ростверк – обвязка, намертво скрепляющая надземную часть свай. Места, где свая соединяется с ростверком, называется фудаментным узлом.

Благодаря ростверковой обвязке нагрузка от веса здания будет равномерно распределятся по всей площадке. Как и в случае с оголовками, все сварные швы должны быть обработаны защитным антикоррозийным составом.

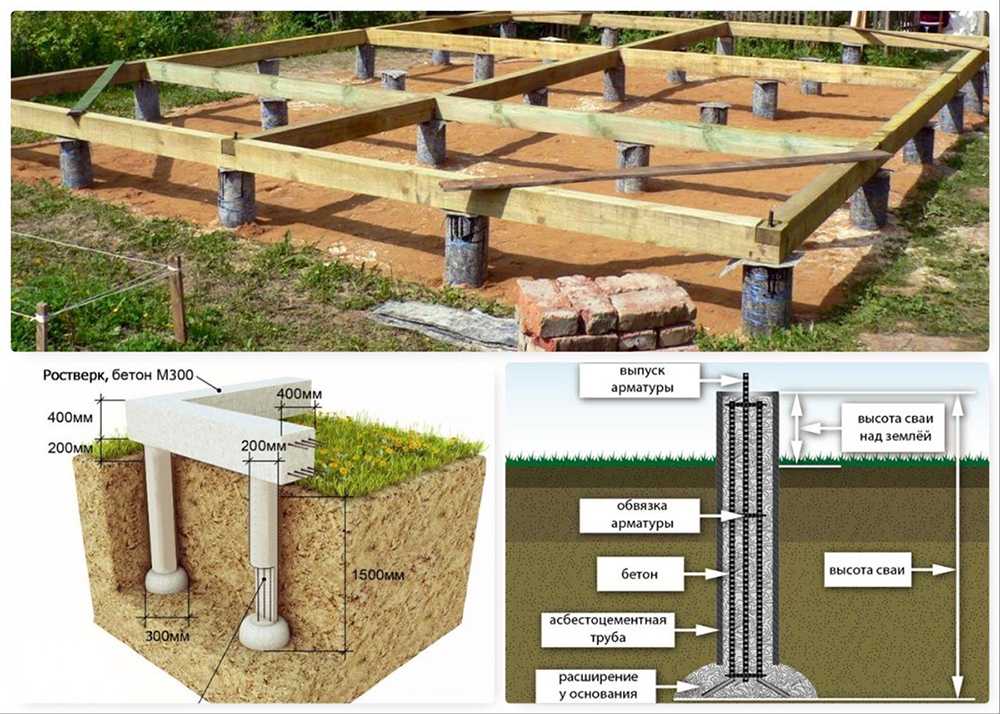

Обвязка свайного фундамента

Как вы убедились свайно винтовой фундамент, уже составляет большую конкуренцию привычному нам ленточному фундаменту из бетона.

Все больше и больше специалистов предлагает данный тип установки фундамент, и тенденция выбора в пользу свайной конструкции с каждым годом продолжает расти.

Монтаж свайно-винтового фундамента своими руками: технология и советы

Содержание статьи:

Что такое свайно-винтовой фундамент
Расчет и подготовительные работы
Глубина заложения свайно-винтового фундамента
Монтаж винтовых свай
Советы по монтажу

Но, к сожалению, не все строго соблюдают технологию монтажа винтовых свай, что порой приводит к плачевным последствиям и дальнейшему недоверию к этому виду фундамента, из-за чего его просто боятся использовать для своих частных строений.

Для того, чтобы свайно-винтовой фундамент, для Вас не стал неудачным экспериментом, далее я расскажу, как выбрать и правильно произвести монтаж винтовых свай. И если придерживаться технологии, то качественные сваи долгое время будут служить надежной опорой Вашего дома.

Если говорить коротко, то свайно-винтовой фундамент в целом представляет собой некоторое количество винтовых свай, вкрученных в грунт вручную или при помощи специальной техники. Поверх свай располагается, так называемый, ростверк, являющейся обвязкой всех, отдельно стоящих винтовых свай, в единую конструкцию.

Ростверк свайно-винтвого фундамента, как правило, бывает деревянный или металлический.

Если рассматривать одну отдельно взятую сваю, то она выполнена в виде металлической толстостенной трубы, как правило, толщиной металла от 0,4см до 1,2 см, на конце которой находится лопасть в виде большой резьбы, которая и способствует закручиванию сваи в грунт. Этот наконечник, в тоже время будет являться опорой сваи на грунт.

Для удобства монтажа, наиболее часто в продаже встречаются сваи длинной от 25 см до 2,5 м.

Ранее я писал о плюсах и минусах свайно-винтового фундамента для частного дома, либо других строений на Вашем участке, где подробно рассмотрены все достоинства и недостатки этого вида. Там же Вы сможете узнать о некоторых особенностях такого типа фундамента.

Остальные характеристики и нюансы свайно-винтового фундамента мы рассмотрим далее.

Область применения винтовых свай

В принципе, область применения свайно-винтового фундамента довольно таки широка, хотя Вы, наверное, уже много раз слышали, что такой фундамент подходит только для легких деревянных строений, из бруса, например, или каркасных.

Но на сегодняшний день, производители изготавливают винтовые сваи практически под любые нужды, которые выдерживают колоссальные нагрузки и подходят для кирпичных или блочных домов.

Но стоит отметить, что чем больше свая, тем дороже она будет стоить, и монтаж таких свай придется выполнять используя спецтехнику.

А в добавок к этому, при устройстве тяжелых домов, сваи необходимо усилить, дополнительно скрепив между собой, а это уже лишние затраты, которые могут свести на нет самое главное качество свайно-винтового фундамента – низкую стоимость.

Свайно-винтовые фундаменты также хорошо справляются со своей работой в болотистых местностях, где уровень грунтовых вод высок, а более твердые породы грунта расположены глубоко в земле. В этом случае другие фундаменты, либо будут очень дороги, либо просто не подойдут для надежной опоры частного дома. В таком грунте винтовые сваи – своего рода спасение для тех, кому выбирать участок не приходится.

Перед тем, как устраивать любой тип фундамента под дом, необходимо произвести его точный расчет. В частности, для свайно-винтового фундамента необходимо ориентироваться на нагрузку, которую сможет выдержать одна свая в Вашем грунте, вес всего дома, а также глубину промерзания почвы.

Расчет предполагает определения количества необходимых свай, расстояние между ними, диаметр и тип, а также глубину, на которую необходимо их смонтировать. Все эти параметры берутся с запасом.

Честно говоря, точный расчет фундамента – сложный процесс, который самому, без опыта, произвести очень трудно. Но производители винтовых свай, как правило, для того чтобы Вы стали их клиентом, с радостью помогут рассчитать количество, тип и длину необходимых свай для Вашего дома, согласно проекту.

Не стоит забывать о том, что нагрузку, которую способна выдержать свая, полностью зависит от грунта, в котором будет лежать ее основание, и чем слабее грунт, тем меньше можно будет нагружать ее.

Разметка свайно-винтового фундамента

Еще одним не маловажным предварительным этапом является очистка участка и разметка фундамента под дом, кстати говоря, с этого начинается любое строительство.

Разметка фундамента – процесс не сложный, и не практически не зависит от типа фундамента, но требует аккуратности и внимательности. Как это делается, я уже описывал в одной из предыдущих статей, поэтому останавливаться на этом не будем.

После того, как участок очищен, а разметка выполнена правильно и точно, можно приступать непосредственно к самому монтажу.

Глубину заложения винтовых свай необходимо определить до их покупки и монтажа, потому что от этого напрямую зависит их длина.

Самое основное правило, при определении глубины заложения свайно-винтового фундамента – это то, что она обязательно должна быть ниже глубины промерзания грунта, для того, чтобы в зимний период пучения грунта ее не выталкивали.

Бывают случаи, когда недостаточно ориентироваться только лишь на глубину промерзания грунта в Вашей местности. Это касается болотистых, торфяных и подобных им грунтов, где более или менее твердый грунт расположен на большой глубине.

Если на Вашем участке именно такой грунт, то монтаж свайно-винтового фундамента производится не просто ниже глубины промерзания, а до, так называемого, хорошего грунта.

Если Вы не знаете какой грунт на Вашем строительном участке, то можно попробовать изучить его самостоятельно, выкопав предварительно яму, глубиной около 1,5 м.

Стоит отметить, что иногда случается так, что плотные слои грунта лежат на глубине большей чем максимальная длина сваи, т. е. более 2,5 м. В этом случае сваи необходимо наращивать. Иногда свайно-винтовой фундамент приходится монтировать на глубину более 5 метров.

Монтаж свайно-винтового фундамента

начинается с раскладки свай по всей длине фундамента. Это необходимо сделать, для того, чтобы в конце не получилось так, что у Вас останутся лишние сваи, а что еще хуже – их попросту не хватит. Сваи не обязательно раскладывать, можно просто наметить места.

Расстояние между сваями должно быть таким, чтобы их расчетное количество равномерно уместилось на всей длине фундамента, включая внутренние несущие стены. Для легких домов, как правило, оно составляет 1-2 метра.

Итак, места для свай размечены, приступаем к их монтажу.

Подготовка грунта для винтовых свай

Первым делом, для облегчения монтажа, необходимо в местах установки свай снять верхний слой с растительностью. Это можно сделать буром меньшего диаметра, чем диаметр лопасти сваи, таким образом, винтовая свая легче войдет в грунт. Если бур достать проблематично, то можно эту процедуру проделать с помощью обычной штыковой лопаты. Кстати, это можно проделать в процессе раскладки свай.

Порядок ручного монтажа свайно-винтового фундамента

Монтаж фундамента на винтовых сваях начинается с установки углов. Затем между ними натягиваем шнур, и уже более точно выставляются остальные сваи.

Перед тем, как вкручивать очередную сваю, в целях безопасности, шнур лучше снимать, потому что в процессе углубления винтовой сваи, об него легко споткнуться и получить травму.

Необходимо знать, что отклонение винтовых свай от прямой линии одной стены не должно превышать пары сантиметров. И чем точнее Вы их выставите, тем проще потом будет сделать их обвязку. Большое отклонение, в последствие, трудно будет компенсировать.

Монтаж свайно-винтового фундамента лучше всего проводить как минимум втроем, потому что помимо самого процесса вкручивания, обязательно нужно следить за тем, чтобы свая входила строго вертикально.

Весь процесс можно разделить на следующие этапы:

Установка винтовых свай
Выравнивание свайно-винтового фундамента по горизонту
Обвязка винтовых свай

Установка винтовой сваи

В верхней части винтовой сваи предусмотрены отверстия, в них вставляются трубы, которые, в свою очередь, будут служить рычагами.

Сам процесс закручивания свай не представляет никаких трудностей, два человека ходят вокруг сваи вкручивая ее в грунт, а один следит за тем, чтобы она входила ровно и строго вертикально. Для этого, необходимо обзавестись двумя уровнями с магнитными основаниями. Эти уровни прикрепляются на сваю, как показано на фото. При отклонениях сваи, ее необходимо выравнивать.

Если глубина заложения свайно-винтового фундамента больше длины сваи, то ее необходимо нарастить. Чаще всего наращивание происходит с помощью небольшой муфты, диаметром чуть больше диаметра винтовых свай.

Происходит это следующим образом:

На вкрученную сваю одевается муфта и выравнивается.
Муфта прихватывается сварочным аппаратом к винтовой свае.
Сверху в муфту вставляется следующая свая.
Все швы качественно провариваются.
Места сварки тщательно обрабатываются антикоррозийными материалами.

Выравнивание свайно-винтового фундамента по горизонту

После того, как все сваи смонтированы, необходимо выровнять их по горизонту с помощью нивелира или гидроуровня, после чего отпилить излишки болгаркой.

Как правило, гидроуровнем отбиваются углы фундамента, затем между ними натягивается шнур, по которому и отрезают болгаркой все излишки винтовых свай.

Если есть возможность, лучше сразу отбить горизонт Вашего будущего фундамента, и вкручивать сваи, выставляя их примерно одинаково по высоте. Лучше если они будут выпущены из грунта побольше, так как отпилить сваю легче, чем качественно ее нарастить.

После того, как свайно-винтовой фундамент выровнен по горизонту, для усиления всей конструкции, желательно каждую сваю заполнить тяжелым бетоном. Это, во-первых, придаст жесткости фундаменту, ну а во-вторых, такая свая изнутри будет менее подвержена коррозии.

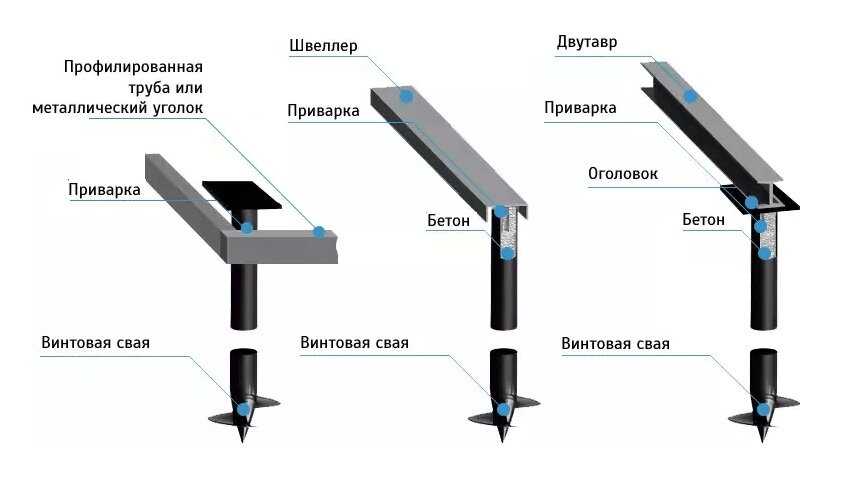

Поверх каждой из металлических свай приваривается металлические оголовки, они бывают различны по виду, круглые, квадратные, U-образные. Привариваются они строго по шнуру и как можно ровнее, потому что поверх фундамента монтируется обвязка (ростверк) из деревянных брусьев. Сварной шов должен быть обработан антикоррозийными веществами, чтобы не допустить окисления металла.

Оголовки можно не использовать, если обвязка фундамента будет металлической, а винтовые сваи высталвенны ровно. В этом случае, обвязка напрямую приваривается к винтовым сваям.

Монтаж ростверка свайно-винтового фундамента

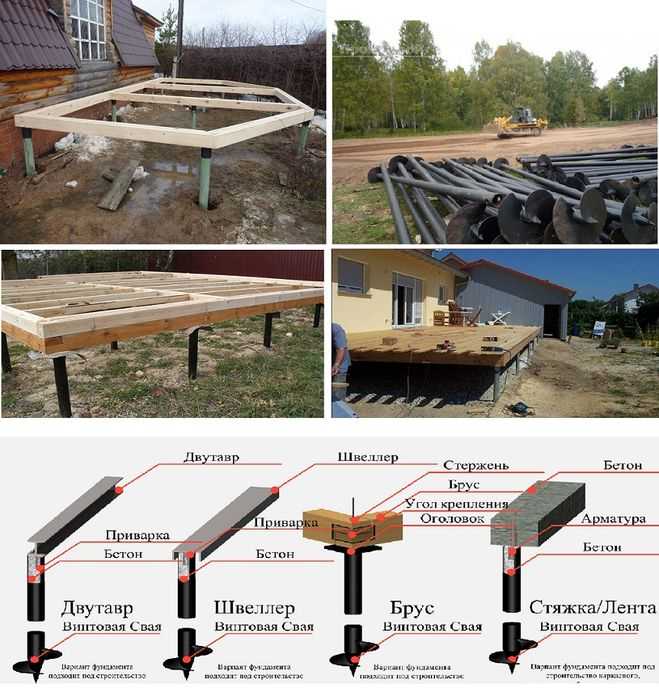

Как уже говорилось выше, ростверк свайно-винтового фундамента может быть выполнен как из деревянных брусьев, так и из металлического швеллера.

Ростверк необходим, во-первых, для связки всех металлических свай друг с другом, ну а во-вторых, он является основой, на которую опираются все несущие стены дома, и более или менее равномерно распределяет нагрузку на фундамент.

Стоит отметить, что ростверк выполненный из металла будет значительно дороже чем из дерева, поэтому чаще обвязку выполняют деревянными брусками.

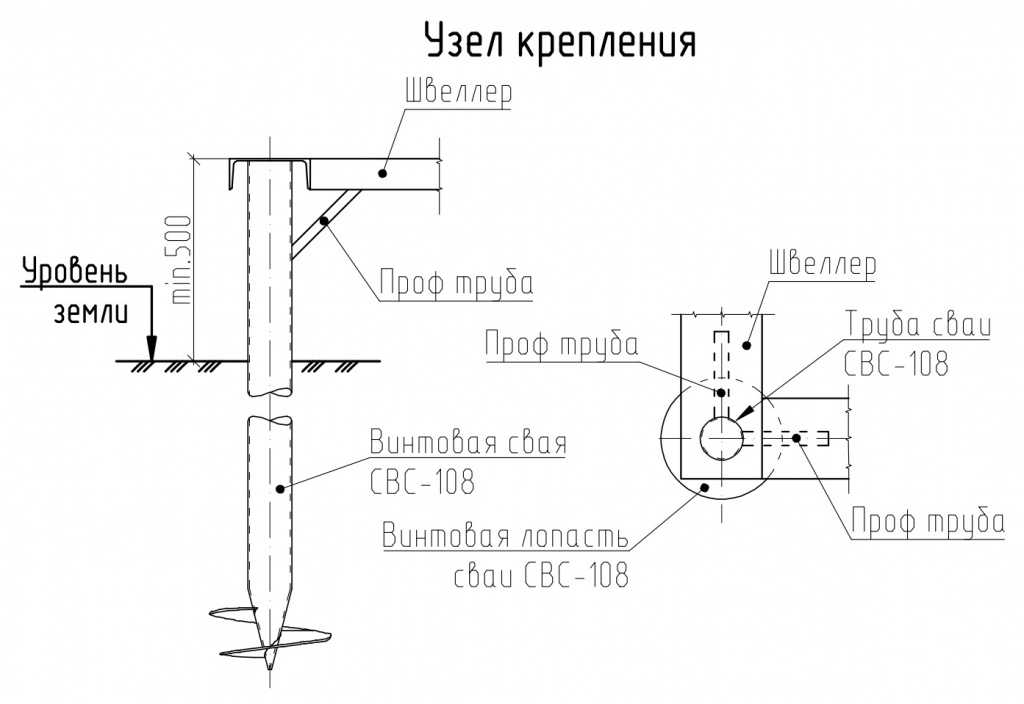

Металлический ростверк из швеллера просто приваривается по всему периметру фундамента, так же как будут располагаться несущие стены будущего дома.

Деревянный ростверк крепится к оголовкам винтовых свай, как правило, снизу большими болтами по дереву. На углах, в брусках вырезают специальные замки, как показано на фото, это наиболее надежное крепление. Можно прибегнуть к дополнительным креплениям, таким как металлические скобы, например. При использовании скоб, необходимо их углубить, чтобы они не выпирали выше бруса и не мешали последующему монтажу стен.

Вообще, все что касается дерева, перед монтажом его необходимо обрабатывать огне-биозащитными средствами, а лучше – специальным лаком на битумной основе, которая защитит от всех агрессивных факторов, действующих на ростверк.

Не смотря на то, что на сегодняшний день, сложно найти идеально ровный брус, все равно монтаж ростверка необходимо осуществлять “по шнуру”. Другими словами, ростверк необходимо сделать максимально прямолинейным, так как позже на него будут монтироваться стены, которыми все неровности придется компенсировать.

Следует знать, что под деревянные бруски необходимо уложить гидроизоляцию, рубероид, например. А также смонтировать ростверк так, чтобы получилась максимально ровная горизонтальная площадка, это поможет, в последствие, избежать проблем с монтажом стен.

Советы по монтажу свайно-винтового фундамента

Вот несколько советов, которые помогут избежать ошибок при монтаже свайно-винтового фундамента, а также облегчат этот процесс:

Перед покупкой и монтажом свайно-винтового фундамента, обязательно узнайте, какой грунт на Вашем участке, потому что если почва каменистая, то закрутить в такой грунт сваю может быть очень и очень проблематично.
Вертикаль необходимо соблюдать с самого начала вхождения сваи в грунт, так как если изначально крен будет большим, то потом будет сложно ее выровнять.
При вкручивании сваи, Вам придется ходить вокруг нее, следите за тем, чтобы в этом месте участок был очищен от мусора, об который можно споткнуться и получить травму, включая шнур.
Все сварочные работы с винтовыми сваями необходимо выполнять качественно, не забывайте, на каждую сваю нагрузка может быть по несколько тонн.
Если в месте установки сваи в грунте находится препятствие в виде огромного камня, либо пни деревьев, которые невозможно убрать, то место установки винтовой сваи необходимо перенести.
В случае, когда сварной шов будет находиться в грунте, его следует тщательно обработать антикоррозийной мастикой. Сварные швы – самые слабые места в цельной конструкции.
Если расчетная глубина заложения свайно-винтового фундамента значительная – 5-8 метров, цена его так же значительно возрастет. Поэтому попробуйте рассчитать другой тип фундамента, возможно получится дешевле.
При обработке деревянного ростверка битумным лаком, удобнее будет сначала обработать только места стыков брусков, а так же места соприкосновения их с винтовыми сваями, а уже после монтажа обработать полностью.

Фундамент своими руками

Для любых работ по дому без бетона

Вам больше не нужно утомительно копать ямы, убирать груды земли, смешивать бетон или сидеть и ждать, пока он затвердеет. Теперь это можно сделать гораздо проще.

Выдвижные винты

Выдвижные заземляющие винты лучше всего подходят в местах, где длины стандартного заземляющего винта недостаточно. Высокая изменчивость расширений позволяет быстро реагировать на местные условия. Выдвижные заземляющие винты можно легко транспортировать.

Неподвижные болты

Неподвижные заземляющие болты представляют собой идеальное решение для безбетонного фундамента. Поскольку они имеют фиксированный размер, всегда необходимо оценивать определенные статические условия и несущую способность почвы, чтобы выбрать правильный заземляющий винт.

Установка саморезов с помощью ручного гаечного ключа

Отметьте положение шипом и с помощью установочного ключа заверните шуруп по спирали в землю. Нити автоматически закручиваются глубже в землю, что приводит к уплотнению почвы и, следовательно, к высокой стабильности.

Перед бурением, трамбованием или установкой винтового фундамента убедитесь, что все подземные коммуникации и/или другие неповреждаемые конструкции находятся на месте. Если этого не сделать до проникновения в грунт, это может привести к повреждениям и/или смертельным травмам.

Установка саморезов с редуктором 1:20

Комплект редуктора 1:20 Телескопическая штанга предназначена только для установки саморезов BAYO.S DIY в естественно уплотненный грунт на глубину 1000 мм.

Как заземляющие винты остаются в земле? Шурупы проникают во время установки и уплотняют прилегающий грунт, тем самым укрепляя собственное положение.

Могу ли я сделать это сам? Да, вы можете накрутить набор для хобби самостоятельно, без посторонней помощи.

Должен ли я установить заземляющий винт, а затем забетонировать его? Нет, это сухой способ без бетона. Например, вы можете прикрыть винт камнем с острым краем толщиной 2–5 мм при строительстве столба забора.

Нужно ли покупать ручной монтажный инструмент или его можно взять напрокат в магазине? Продавец предоставит вам инструмент для установки взаймы с возвращаемым депозитом, или вы можете купить его.

Что касается глубины промерзания, выталкивает ли мороз заземляющий винт на поверхность? В Канаде уровень промерзания колеблется от 80 до 140 см ниже поверхности, в зависимости от типа почвы. Винты имеют резьбу, препятствующую любому встречному движению, препятствуя перемещению грунта гладким телом шнека на поверхность. Каждая структура должна оцениваться и оцениваться индивидуально.

Как выбрать наиболее подходящий тип заземляющего винта? Где я могу получить совет? Вы можете обратиться к продавцу или отправить нам электронное письмо. Укажите тип конструкции, требования к строительству, строительный материал, размеры и особенности местности.

Нужно ли сначала вставлять столб забора, а затем наносить бетон? Нет, столб забора можно засыпать сбоку щебнем с острыми краями от 2 до 5 мм.

Насколько толстый слой цинка на заземляющих винтах?
70 микрон (мкм)

Можно ли строить конструкцию на неровной местности? Да, это возможно. Вы можете поднять растр конструкции с помощью толстостенной стальной трубы, деревянного соединения или использовать другой заземляющий винт.

Можно ли устанавливать заземляющие винты в непосредственной близости от стены? Да, минимальное расстояние 40 см от стены; однако мы рекомендуем расстояние 60 см.

Если на участке есть песок, свалка или болото? Не рекомендуется использовать заземляющие винты на влажной, болотистой местности — они не будут держаться на таком основании. Вам нужно будет приземлиться на дно болота. В случае со свалкой необходимо оценить, как долго существует свалка. Если ему более 10 лет или он достаточно уплотнен, это не должно вызывать проблем.

Можно ли установить заземляющий винт с помощью чего-либо, кроме ручного монтажного инструмента? Да, вы можете завинтить заземляющий винт с помощью одного наконечника винта C и поворотного стержня (около 60 см). Вставьте наконечник винта в винт, поместите стержень через кончик винта и поверните винт по часовой стрелке.

Что делать, если на участке есть камни, мергели, сланцы, скалы? Рекомендуем предварительно просверлить отверстие сверлом SDS 20-30 мм в месте установки. Вы можете купить один компактный заземляющий винт и протестировать его в нескольких местах.

Какова несущая способность заземляющего винта? Производительность зависит от типа шнека и типа почвы и составляет 200-7000 кг на один шнек.

как сделать своими руками

Вопрос расширения жилплощади часто решается путем строительства дополнительной пристройки, которая в зависимости от пожеланий хозяев дома может быть гостиной, открытой верандой, летней терраса, котельная или санузел. При обустройстве таких помещений домовладельцы отдают предпочтение каркасным конструкциям, которые просты в монтаже и имеют небольшой вес. В этом случае проще всего установить такую пристройку к дому на винтовых сваях. Кроме того, домовладельца привлекает экономия средств от использования этой технологии.

Содержание

Требования к винтовым сваям
Условия применения винтовых свай
Преимущества и недостатки свайной конструкции
Строительство пристройки своими руками на свайно-винтовом фундаменте
Подготовительные работы 901 11
Установка винтовых свай
Особенности соединения фундаментов дома и пристройки между собой
Устройство пристройки

Требования к винтовым сваям

Винтовые сваи обеспечивают устойчивость пристройки, так как углубляются в землю

В общем виде винтовая свая представляет собой стальную трубу с толщиной стенки 4,5 мм и диаметром 98…108 мм. Нижний его конец заострен и оснащен режущими лезвиями, диаметр которых не должен превышать 300 мм, что дает возможность «бурить» грунт вручную или с помощью специального инструмента. В верхней части трубы имеется отверстие, в которое вставляется рычаг для завинчивания сваи. Такая конструкция позволяет свае глубоко проникать в грунт и хорошо в нем закрепляться. Длина опор зависит от высоты пристройки и глубины их заглубления в землю. Лучше использовать покупные сваи, но можно сделать их и самостоятельно.

Винтовые крепления требуют защиты от коррозии. Для этого на промышленные сваи наносится многослойное защитное покрытие (гальваническое покрытие + грунтовка + покраска). При изготовлении винтовых свай своими руками на их поверхность наносится полимерное или полиуретановое покрытие.

Условия применения винтовых свай

Какие винтовые опоры необходимо применять в конкретном случае, определяется в результате анализа данных, полученных в результате геологических изысканий, проведенных в районе предполагаемого строительства объекта расширение. Особое внимание обращают на глубину залегания грунтовых вод, промерзание грунта, залегание слабопучинистых грунтов.

Немаловажное значение имеет толщина плотного слоя грунта в местах установки винтовых свай.

Погружение винтовых свай в скальный и/или каменистый грунт невозможно.

Установка свай может производиться вручную

Пристройка к дому на сваях имеет ряд существенных преимуществ перед аналогичными конструкциями на других типах фундаментов.

Строительство пристройки можно вести в любое время года.
При устройстве свайных конструкций нет необходимости в земляных работах.
Строительство свайных пристроек выполняется в очень короткие сроки.
Свайные пристройки можно строить почти на всех типах грунта. Исключение составляют лишь каменистые и крупнозернистые почвы, а также почвы, густо насыщенные камнями (щебень, галька, гравий).
Точное соблюдение технологии закладки свайного фундамента обеспечивает длительную и безотказную работу пристройки.

К недостаткам конструкции свайной пристройки следует отнести необходимость обустройства утепленного фундамента и возможность повреждения металлических опор свай коррозией.

Строительство пристройки своими руками на свайно-винтовом фундаменте

Стыки между основным корпусом и пристройкой обустроены разделительным материалом.

Приступая к работам по устройству свайного фундамента, необходимо проверить, на каком фундаменте стоит основная конструкция, так как разные типы фундаментов в процессе эксплуатации проседают по-разному. Если основное здание возводилось не на свайном фундаменте, в местах примыкания к нему пристройки на свайно-винтовом фундаменте должен быть предусмотрен деформационный шов.

Деформационный шов – зазор между фундаментом основного здания и ростверком свайного фундамента. Его закрывают планками изнутри и снаружи новообразованной конструкции.

При установке дома и пристройки на свайно-свайных фундаментах ростверки обоих фундаментов соединяются между собой в единое целое. При возведении легких каркасных пристроек роль ростверка вполне может выполнять деревянный профилированный брус.

Подготовительные работы

Если позволяет площадь, сваи пристройки можно ввинтить с помощью строительной техники

Перед тем, как приступить к самостоятельному возведению свайно-фундамента под пристройку, необходимо провести ряд подготовительных мероприятий:

тщательно убирать рабочее место;
убрать отмостку, оборудованную вдоль стены, к которой будет примыкать пристройка;
разметить строительную площадку, вбив колышки там, где будут располагаться углы пристройки;
натяните строительный шнур (бечевку) по периметру будущей конструкции;
рассчитать необходимое количество винтовых свай с учетом того, что максимальное расстояние между двумя соседними опорами не должно превышать трех метров;
в местах, где предполагается установка винтовых свай, бурят или вручную копают неглубокие котлованы.

Предварительная подготовка площадки позволит представить реальные размеры пристройки и оценить правильность расчетов.

Установка винтовых свай

Выравнивание свай по горизонтали деревянной балкой

Монтаж винтовых свай начинается со стен основного строения. При этом расстояние от стены до первого ряда опор должно быть 0,5 м. Изначально все сваи устанавливаются в подготовленные ямы и засыпаются землей. Только после этого их начинают вкручивать в землю.

Для облегчения работы необходимо подготовить рычаг, с помощью которого сваи вкручиваются в землю. Как правило, для этого достаточно длинной металлической трубы. Для вкручивания опоры может потребоваться два, а иногда и четыре человека. При этом один из них должен с помощью строительного уровня контролировать правильность установки свай.

После того, как все опоры привинчены к твердому основанию, их обрезают на одном уровне. Высота их выступающих частей должна быть не менее 150 мм.

Правильность установки винтовых свай определяют:

с глубиной погружения оголовка ниже уровня промерзания грунта – это особенно важно при возведении свайного фундамента на ненадежных грунтах;
совпадение срезанных концов свай по горизонтали;
ровность свай по вертикали.

Убедившись в правильности установки свай, их внутреннее пространство заливают бетоном, а торцы закрывают стальными оголовками, которыми ростверк крепят к опорам. В зависимости от веса возводимой пристройки ростверк (обвязка) может быть выполнен из профилированного бруса, металлических профилей или монолитного бетона.

Особенности соединения фундаментов дома и пристройки между собой

Ростверки здания и пристройки не связаны жестко, так как возможна неравномерная усадка

Если дом, как и пристройка, стоит на свайном фундаменте, их ростверки жестко связаны друг с другом при условии, что постройки стоят на твердом грунте . В противном случае фундаменты могут быть перекошены из-за их неравномерной осадки.

Если типы фундаментов разные, их соединение осуществляется через деформационный шов. Для этого свайный фундамент пристройки размещают как можно ближе к фундаменту основного строения, а расстояние между ними заполняют гидро- и теплоизоляционными материалами.

Саргорстрой
