Как самому сделать винтовые сваи: Как сделать винтовые сваи своими руками. Описание изготовления винтовых свай

пошаговая инструкция и советы экспертов по изготовлению опор своими руками

При наличии сварочного аппарата и болгарки можно сделать винтовые сваи самостоятельно.

Причем себестоимость конструктивных элементов выйдет в 3 раза дешевле, чем покупка заводских изделий.

Как и из чего сделать винтовые сваи самому?

Об особенностях технологии изготовления таких опор можно узнать из настоящей статьи.

Содержание

• 1 Конструкция опор
  • 1.1 Конструктивные элементы
  • 1.2 В чем отличия самодельных изделий от заводских?
• 2 Инструкция по самостоятельному изготовлению
  • 2.1 Выбор металлопроката для ствола
  • 2.2 Делаем наконечник
  • 2.3 Изготавливаем винт
  • 2.4 Финальная обработка
• 3 Стоит ли делать своими руками?
• 4 Видео по теме статьи
• 5 Заключение

Конструкция опор

Опора обозначенного типа представляет собой стальную трубу, одна часть которой оснащена спиралевидной лопастью и острым наконечником. Такая конструкция позволяет в процессе монтажа обходиться без применения спецтехники для погружения сваи в грунт.

Конструктивные элементы

Винтовая опора состоит из следующих элементов:

1. Ствол – стальной профиль с круглым сечением.
2. Наконечник – нижняя часть тела сваи, которая благодаря заостренной форме легче преодолевает сопротивление грунта.
3. Лопасть – спиралевидный фрагмент, конфигурация которого определяется на этапе проектирования.

Благодаря наличию винтового фрагмента металлический стержень вкручивается в землю. При этом почва дополнительно уплотняются, повышая несущую способность грунта. В дальнейшем спиралевидные лопасти будут препятствовать силам, выталкивающим опору наружу.

В чем отличия самодельных изделий от заводских?

Процесс изготовления винтовых свай регламентируется нормативными документами. В частности, в ГОСТе 8732 прописаны требования к качеству стали для таких опор.

Заводские изделия, соответствующие стандартам, различаются по размерам, конфигурации и эксплуатационным характеристикам.

Самодельные сваи могут не обладать необходимой прочностью и надежностью, поэтому в процессе монтажа лопасти могут деформироваться или отрываться.

Трубы из недостаточно прочной стали не обеспечивают требуемую несущую способность, а слабое гидроизоляционное покрытие неизбежно приведет к преждевременному разрушению металла коррозийными процессами.

Инструкция по самостоятельному изготовлению

Изготовление сваи требует навыков и опыта от мастера. Следуя технологии, можно сделать надежную опору под:

• легковесные и малоэтажные сооружения,
• ограждения,
• гараж и различные хозяйственные постройки.

Для этого мастеру понадобятся такие материалы и инструменты:

1. Металлические трубы.
2. Стальные пластины толщиной от 4 мм.
3. Сварочный аппарат.
4. Болгарка.
5. Обмазочный материал для гидроизоляции.

Выбор металлопроката для ствола

Для ствола выбирают профильные трубы из прочных марок стали. Для работы можно взять металлопрокат марок 09Г2С, Ст20 или Ст10.

Длина трубы напрямую зависит от типа грунта: ее должно хватить, чтобы сваю можно было вкрутить в почву до твердых пород.

Конструктивные параметры – длина ствола и толщина его стенки определяют несущую способность опоры. Выбирают трубы толщиной от 3,5 мм.

Рекомендации по выбору диаметра сечения:

• 57 мм – для легковесных конструкций, например, ограждений из металлической сетки;
• 89 мм – для хозяйственных легких построек;
• 108 мм – для малоэтажных жилых домов из дерева, пенобетона, кирпича.

Делаем наконечник

В домашних условиях применимы 3 технологии изготовления наконечников. Сварные пики и наконечники, изготовленные из тела трубы подходят для вкручивания сваи в плотный грунт.

Крестообразные наконечники используют для строительства на торфяных и песчаных участках.

Чтобы сделать наконечник из тела трубы, необходимо изначально взять заготовку длиннее выбранного значения на два диаметра сечения. Из увеличенного отрезка будет изготовлен непосредственно сам конус.

Технологические этапы:

1. Создание шаблона из картона. Вырезают равнобедренный треугольник с высотой, равной 2D, короткой стороной – πD/n, где D – диаметр ствола, n – количество лепестков (для свай Ø108 мм берут 5 листков, для труб меньшего диаметра – 4 лепестка).
2. Разметка трубы по шаблону.
3. Нарезание лепестков.
4. Загибание лепестков в конус. На этом этапе контролируют, чтобы вершина конуса совпала с осью трубы.
5. Приваривание лепестков друг к другу с помощью сварочного аппарата.

Сварной наконечник выкраивают по такой же технологии, но не из тела сваи, а из стального листа или отрезка трубы. Лепестки заготовки фиксируют между собой двойным сварочным швом. Затем приваривают пику к стволу.

Крестообразный наконечник отличается по форме и высоте от предыдущих типов. Шаблоном послужит равнобедренный треугольник с высотой, равной πD. Размер основания треугольника принимается равным внешнему диаметру трубы. Конструктивные элементы свариваются между собой.

Изготавливаем винт

Спиралевидный элемент изготавливают из толстолистовой стали толщиной от 4 мм. Как правило, шаг лопасти может варьироваться от 5 до 7 см.

В домашних условиях применяют 2 технологии изготовления винта:

1. Сплошной однозаходной элемент – заготовка выкраивается из одного листа стали, вырезается, а затем разводится ломом до необходимой конфигурации.
2. Многозаходной винт из нескольких элементов – выкраивание отдельных сегментов с последующей сваркой на пику.

Первый вариант отличается жесткостью конструкции и точностью геометрии, но не позволяет сделать больше одного витка лопасти. Во втором случае можно собрать закрученный винт, но сложно передать конфигурацию спирали.

Технологические этапы создания однозаходного винта:

• разметка заготовки с внешним диаметром 150–300 мм (зависит от нагрузки на сваю) и внутренним диаметром, равным сечению столба;
• вырезание детали плазморезом или сваркой с учетом ширина шва;
• разрезание детали по радиусу;
• разводка лопасти до нужного шага — зажимают сплошной участок заготовки в тиски и с помощью лома разводят края лопасти.

Технология изготовления многозаходного винта:

• изготовление заготовки по принципу, описанному ранее;
• готовое кольцо разрезают на два одинаковых фрагмента;
• нанесение винтовой разметки на пике;
• поочередное приваривание фрагментов по разметке до нужного количества витков — в процессе сборные элементы подгибают до нужной формы.

Проще приваривать лопасти к телу трубы, потому что оно имеет постоянное сечение. У заготовки для наконечника внутренний диаметр будет меньше, поскольку пика сужается к концу. Для изготовления элемента нужной конфигурации подгонять заготовку лучше на месте, используя плотный листовой материал для шаблона.

Финальная обработка

За один год эксплуатации толщина стенки металлической сваи уменьшается минимум на 0,01мм из-за коррозии. Чтобы защитить фундамент от разрушающего фактора, сваю покрывают специальным составом, стойким по отношению к влаге.

В домашних условиях можно использовать такие обмазочные материалы в качестве гидроизоляции:

• полиуретановая эмаль;
• мастика на основе битума;
• асмольная грунтовка и другие.

В качестве бюджетного варианта можно использовать двухкомпонентные лакокрасочные составы на основе эпоксидной смолы, но ресурс такого покрытия значительно ниже.

Стоит ли делать своими руками?

Изготовление винтовых свай своими руками возможно, но несмотря на простоту технологии, эксперты советую принять во внимание такие аспекты:

1. Своими силами можно сделать сваи лишь небольшого диаметра, потому что подобрать исходный материал для массивных элементов и качественно собрать их в единую конструкцию очень сложно.
2. Ошибки при выборе диаметра, шага и угла изгиба винтовой части могут увеличить усилие закручивания опоры, усложняя монтаж.
3. Изготовление свай своими руками – трудоемкий процесс, который отнимает много времени и сил.
4. Обмазочные материалы для гидроизоляции сильно уступают по качеству методу горячего оцинкования, который возможен лишь в заводских условиях.

Исходя из вышесказанного, заниматься такой работой целесообразно лишь при возможности недорого закупить металлопрокат нужного качества, а также при наличии оборудования для работы.

При этом нужно помнить, что заводские изделия гарантированно будут соответствовать заявленным техническим характеристикам, чего нельзя сказать о сваях, сделанных в домашних условиях.

Вся самая важная и полезная информация о свайно-винтовом фундаменте представлена в данном разделе.

Видео по теме статьи

Процесс изготовления винтовой сваи — в видео:

Заключение

Основными конструктивными элементами сваи являются столб, лопасть и наконечник. Понимая технологию и имея нужные чертежи, можно своими руками заняться изготовлением винтовых опор.

Для заготовок используют трубы и листовую сталь толщиной от 4 мм. В работе мастеру понадобятся навыки работы с болгаркой и сварочным аппаратом. Чтобы защитить металл от коррозии, изделие покрывают гидрофобным составом.

При малейших сомнениях в правильности расчетов несущей способности свай в соответствии с геологическими условиями участка, эксперты не советуют использовать самодельные опоры для монтажа фундамента. Любые ошибки в изготовлении могут привести преждевременному разрушению и неустойчивости всей конструкции.

Как делают винтовые сваи?

Для строительства любого объекта необходим фундамент, передающий нагрузку от сооружения на твердые слои почвы. Существуют разные типы оснований, обладающие достоинствами и недостатками. В последние годы огромную популярность приобрел винтовой фундамент, который отличается простотой, малой стоимостью и минимальными сроками обустройства.

Свайно-винтовые конструкции позволяют легко и просто строить сооружения различного назначения, потому многих собственников интересует, как делают винтовые сваи и можно ли самостоятельно изготовить опоры для дальнейшего применения? Самому сваи сделать действительно можно, однако по качеству они будут уступать заводским и, возможно, будут иметь далеко не все положительные характеристики, делающие опоры столь востребованными.

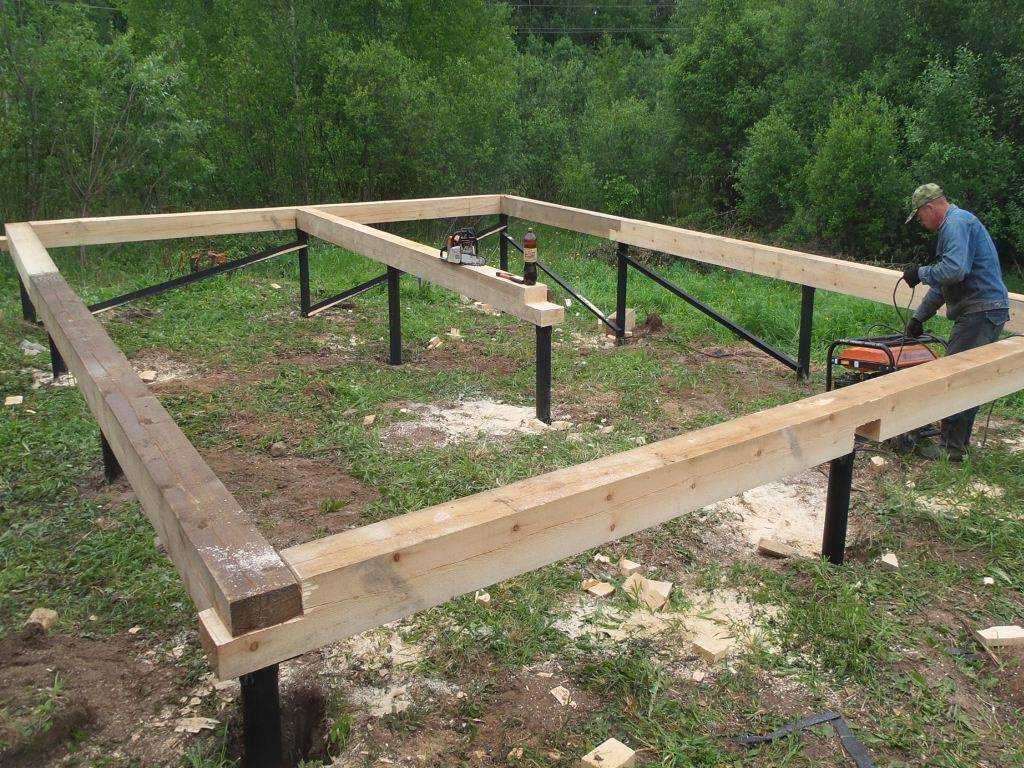

Преимущества строительства на свайно-винтовых фундаментах

Профессионалы рекомендуют выбирать заводские сваи, обладающие множеством преимуществ:

• Быстрый монтаж. На подготовку и ввинчивание опоры обычно уходит не больше 20 минут, благодаря чему строительство фундамента можно выполнить за пару дней.
• Отсутствие требований к грунту. Опоры обеспечивают зданию достаточную надежность практически на любой земле, включая болотистые, сыпучие почвы.
• Отсутствие земляных работ. Для обустройства основания не нужно рыть траншеи и использовать специализированную технику.
• Низкая стоимость. Свайный фундамент обходится дешевле ленточного в среднем на 50%.
• Всесезонность. Строительство может выполняться в любое время года, зимой и во время выпадения осадков.
• Простота установки. Для монтажа не нужно использовать специализированных инструментов и можно быстро обустроить основание для последующего строительства полностью самостоятельно

Как изготавливают винтовые сваи?

Популярность свайного строительства объясняется не только достоинствами таких конструкций, но и возможностью изготовить опоры самостоятельно. Такие изделия достаточно просты, они представляют металлическую трубу, на конце которой размещается острый наконечник с лопастями, обеспечивающим возможность ввинчивать ее в землю.

Чтобы сделать винтовую сваю самостоятельно, потребуются трубы достаточного диаметра и длины, листовое железо и готовые лопасти. Сначала из железа делают наконечник для трубы, сворачивая его конусом и сваривая по шву. Наконечник сваркой закрепляют на одном конце опоры и приваривают к нему лопасти, а затем обрабатывают все изделие антикоррозийными веществами, для защиты от ржавчины.

Процедура изготовления кажется очень простой, однако нужно учитывать, что при использовании самодельных свай никто не будет нести ответственность за их несущую способность, прочность и долговечность. Из-за этого изделия не рекомендуется использовать для строительства жилых домов и других тяжелых конструкций. А вот для возведения ограждений и легких навесов они вполне подойдут.

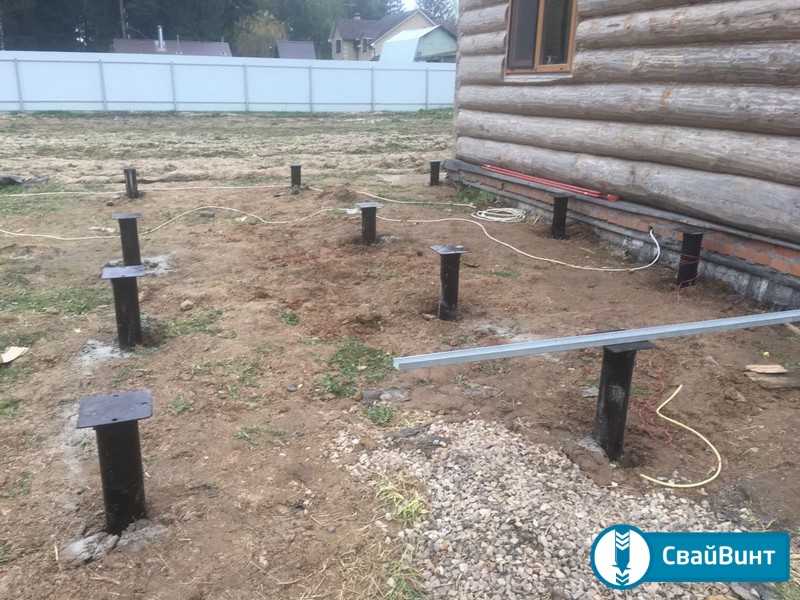

Установка опорных элементов (заводских и самодельных) выполняется одинаково. Осуществляется проектирование и разметка стройплощадки, сваи поочередно ввинчивают в землю на расчетную глубину, обрезают и бетонируют. Заливка полости труб бетонным раствором повышает нагрузку, которую они могут выдерживать, и защищает внутренние элементы изделия от коррозийных процессов.

Винтовые/винтовые сваи | Keller Group plc

Винтовые сваи, также известные как винтовые сваи, изготавливаются с использованием стальных валов со спиральными витками (спираль/спирали) различных размеров в соответствии с конкретными грунтовыми условиями площадки.

Общего назначения

Конструкционная поддержка (сжатие или растяжение) как для постоянных, так и для временных конструкций

Подставка под существующие фундаменты

Мосты (устои, колонны)

Переходы

Телекоммуникационные мачты/платформы

Электрооборудование, пилоны и опоры

Здания/модульные здания

Рельсовые конструкции (сигнализация, платформы, оборудование ВЛ)

Конструкции автомобильных дорог (вывески)

Временные/постоянные сидения (трибуны)

Анкеры (задние стойки) натяжные оттяжки)

Подпорные стены, защита от наводнений

Ветряные турбины

Солнечные фермы

Ограждения

Процесс

Сваи обычно устанавливаются с использованием стандартных гусеничных или колесных экскаваторов с навесным двигателем, который контролирует крутящий момент, достигаемый во время установки, для проверки дизайн.

Винтовые сваи перемещаются в заранее определенные (проектные) опорные слои путем вращения стальных валов с помощью моментного двигателя, прикрепленного к экскаваторной установке/установке. Несколько стальных секций соединены болтовым соединением, а секции добавляются для завершения общей глубины сваи.

Спиральные лопасти, стратегически расположенные вдоль ствола, проникают в почву без шнека, перемещая почву, в то время как крутящий момент тщательно контролируется по мере продвижения сваи. Окончательное значение крутящего момента берется на последнем 1 м продвижения, чтобы убедиться, что свая достигает требуемой конструкции, прежде чем заканчиваться на правильном базовом уровне.

Винтовые сваи способны выдерживать нефакторизованные (SWL) осевые нагрузки до 300 кН, подъемные нагрузки до 200 кН в зависимости от состояния грунта и боковые нагрузки до 25 кН. Более высокие боковые силы можно ограничить добавлением бетонной манжеты к верхней части головы сваи.

Детальное понимание подповерхностных условий (особенно типа грунтовых слоев, уровней слоев и прочности (значения SPT ‘N’) по глубине необходимо для правильной интерпретации требуемой конструкции и допустимых крутящих моментов.

По завершению верхняя часть сваи может быть соединена с конструкцией различными способами путем прямого соединения стальной фланцевой пластины или соединения пластины/арматуры с бетоном.

Преимущества

Постоянные или временные приложения

Съемные с использованием того же оборудования и метода, что снижает воздействие на окружающую среду

Многоразовое использование, поэтому экологически безопасный продукт

Может быть загружен мгновенно, что сокращает время и стоимость программы

Может быть установлен в любых погодных условиях

Без отвалов

Возможна установка в загрязненных почвах

Возможна установка в большинстве почвенных условий

Отсутствие шума и вибрации во время установки

Гарантия качества

Компания Keller может использовать обширные знания и опыт, чтобы предложить и успешно предоставить оптимальное решение. Тестирование статической нагрузки может быть выполнено для мониторинга и подтверждения производительности и соответствия требуемым критериям расчета.

Винтовые сваи| Анкеры для заземления |500+ Качественная установка

Перейти к содержимому (нажмите Enter)

Винтовые кучи , иногда называемые СВОЙСТВИЯ , ВИНТ – СВОКИ , Жилые винтовые свай и СВОРИ Анкоры и заземленные анкеры и заземленные анкеры и заземленные анкеры и заземленные анкеры и заземленные анкеры. для строительства глубоких фундаментов. Винтовые сваи изготавливаются с использованием трубчатых полых секций различных размеров для сваи или анкерного ствола.

Строительные проекты нуждаются в инновационных и отличительных вариантах свай. Не бывает двух одинаковых работ по забивке свай, поэтому наши инженеры и производители усердно работают над созданием оптимальных вариантов винтовых свай.

Для изготовления винтовых свай на заказ требуется большой опыт. Обычно мы работаем над заданиями, которые требуют от производителя винтовых свай более глубокого понимания структурных требований их работы. Кроме того, количество наших клиентов ограничено конструкцией и технологией конструкции, потребностями в доставке, доступностью веб-сайта, доступностью оборудования и многим другим.

Нашим штатным инженерам нравится задача, связанная с внедрением спецификаций и созданием инновационных альтернатив. Если у вас есть сложный проект, который требует дополнительных усилий и заботы, команда Helical Anchors Inc обеспечит ту дополнительную поддержку и внимание, которые вы ищете.

Винтовые сваи представляют собой фундамент, устанавливаемый в грунт. Преимущество использования этих винтовых свай заключается в том, что они имеют минимальный уровень шума и вибрации. Экипажные сваи работают в любых грунтовых условиях, даже в тех, которые подвержены землетрясениям.

В чем преимущества винтовых свай?

Использование винтовых свай дает различные преимущества. Вот некоторые из них:

• Может быть легко установлен в любом грунте
• Снижает вероятность повреждения фундамента
• Не требует избытка почвы
• Процесс установки очень прост
• Легко модифицируется в полевых условиях

Сколько будет стоить установка винтовых свай?

При определении стоимости винтовых свай необходимо учитывать некоторые факторы. Эти факторы:.

• Местоположение объекта
• Тип конструкции
• Тип работы(ремонт или новая конструкция)
• Состояние фундамента
• Глубина установки сваи

Для получения более подробной информации обращайтесь в Helical Anchors Inc, мы являемся производителями винтовых свай .

Как установить винтовые сваи ? Винтовые сваи

обычно устанавливаются с использованием стандартных колесных экскаваторов, к которым прикреплен моментный двигатель, который используется для контроля крутящего момента, достигаемого во время установки, для проверки конструкции. винтовые сваи устанавливаются на нужную глубину с помощью гидроприводной головки. Прикладываемый крутящий момент и положение, в котором он должен быть приложен, зависят от конкретной сваи, с которой вы работаете.

Для чего нужны винтовые сваи?

Наиболее важной частью любой конструкции является ее фундамент, так как он обеспечивает прочность конструкции и делает ее готовой к борьбе с любым бедствием, включая землетрясение и торнадо. Когда винтовая свая забуривается в землю, она вытесняет грунт. И поэтому благодаря диаметру вала он становится защищенным от всех препятствий.

Как использовать винтовые сваи?

1. Забурить винтовые сваи в грунт до заданной несущей способности.
2. Разделите винтовые сваи через заданные промежутки времени, чтобы распределить вес конструкции.
3. Для переноса веса на сваи прикрепите кронштейн к основанию стены для ремонта фундамента
4. Глубину установки винтовых свай следует выбирать таким образом, чтобы они соответствовали требуемому крутящему моменту.

Требуемое количество винтовых свай

Требуемое количество винтовых свай зависит от следующих факторов:

1. Рекомендуемое расстояние между сваями
2. Тип строения, для которого требуется
3. Состояние фундамента

Где взять винтовые сваи?

Мы являемся производителями винтовых свай и можем предоставить вам винтовые сваи отличного качества по доступной цене.
