Содержание

Калькулятор градус уклон крыши

Калькулятор угла наклона крыши — кратко о расчетах

Калькулятор угла наклона крыши используется для расчета как угла уклона кровли, так и недостающих данных о кровле — проекции, высоты, длины и угла наклона ската кровли. Визуально где и какие величины можо увидеть на чертеже калькулятора, находящимся под формой расчета.

Для расчета угла наклона крыши или данных достаточно указать только две известные величины

, а остальные величины (если они есть) можно использовать для проверки.

Расчет углов уклона кровель по типам

Расчет угла наклона односкатной крыши

Односкатная кровля является одной из самых популярных и, одновременно, одной из самых легких для расчета. Фактически — наш калькулятор рассчитывет именно ее, так как более сложные кровли (например, угол наклона двускатной крыши) требуют разбивки элементов кровли на отдельные скаты и просчета каждого из них.

При расчете наклона односкатной кровли и расчете длины и угла ската крыши обязательно учитывайте свесы! Посчитать их можно задавай данные не самого ската, а высоту и проекцию кровли именно вместе со свесами.

Материалы и углы для односкатных кровель

крыша из рубероида – 5-10 градусов
из профнастила – от 8 до 20 градусов
из металлочерепицы – 20-30 градусов
из шифера – 20-35 градусов
для фальцевой кровли необходим наклон 18-30 градусов

Расчет угла наклона двускатной крыши

Посчитать двускатную кровлю уже сложнее, чем посчитать угол наклона односкатной кровли. В случае для двух скатов необходимо рассчитывать на нашем калькуляторе уже каждый из скатов индивидуально, а для расчета материала лучше применть калькулятор кровли, т. к. расположение материала и его размеры могут гулять.

Расчет угла наклона вальмовой кровли

В свою очередь расчет вальмовой кровли еще сложнее чем расчет угла двускатной кровли. Вам необходимо не просто разбить и считать угол каждого ската отдельно, но и учитывать что углы для вальмовой кровли различаются.

Для вальмовой кровли так же особенно нужн учесть гуляющие размеры обрешетки, поэтому при расчете Вашей реальной кровли углы вальмовой кровли пусть немного, но будут различаться!

Онлайн калькулятор

Посчитать уклон

Расстояние L = Превышение h =

Посчитать превышение

Уклон α

= Расстояние L =

Посчитать расстояние

Уклон α

= Превышение h =

Теория

Как посчитать уклон

Для того чтобы посчитать уклон вам, для начала, необходимо знать расстояние

(L) и
превышение
(h). Далее следуйте формулам:

В процентах:

Уклон в % = h / L ⋅ 100

В промилле:

Уклон в ‰ = h / L ⋅ 1000

В градусах:

Уклон в ° = arctg ( h /L)

Пример

Для примера рассчитаем уклон дороги в процентах: на дистанции в L = 500 м дорога поднимается на h = 30 м:

Уклон дороги = 30/500 ⋅ 100 = 6%

Как посчитать превышение

Чтобы вычислить превышение

(h), надо знать
расстояние
(L) и
уклон
(в процентах, в промилле или в градусах).

Если уклон в процентах (%):

h = L ⋅ Уклон в % /100

Если уклон в промилле (‰):

h = L ⋅ Уклон в ‰ /1000

Если уклон в градусах (°):

h = L ⋅ tg(α) , где α — уклон в градусах

Зачем измеряют угол уклона покрытия и от каких факторов зависит эта величина

Угол ската крыши — это геометрическое образование пересечения двух плоскостей. Под ними подразумевается горизонтальная плоскость и аналогичная поверхность ската.

Итак, зачем измерять угол крыши:

Измерение строительного азимута, в первую очередь, позволяет «прикинуть» целесообразность устройства крыши с учетом выбранного материала кровли, климатических особенностей, предназначения чердака и конструкции самого навеса.
К тому же, после проведения расчетов можно не только рационализировать предстоящие финансовые расходы, но и удостовериться в правильности и надежности проектирования, которое не повлечет за собой убытки из-за протеканий, обвалов, трещин стропил и прочих казусов.
Уклон крыши принимается в зависимости от двух параметров — первое касается погодных условий и объемов осадков, а второе характеризуется спецификой типа кровли. Соответственно, когда речь идет о северных и снежных районах, тогда будущей крыше придется бороться с приличными нагрузками. С подобными сложностями не по наслышке знакомы жители горных областей.
Некоторым крышам приходится выдерживать снежные покровы по 6-8 месяцев в году. В сложившихся условиях владельцам заснеженных домиков существенно упростили жизнь более крутая степень наклона. В свою очередь такие строительные пеленги позволяют вальме рационально бороться с осадками и их последствиями в виде талой воды. Также с таким подходом возрастают размеры полезной площади.

Само собой, не все так хорошо с острым румбом, ведь увеличивая склон, пропорционально растет необходимость в дополнительных объемах как кровельных материалов, так и элементов конструкции. Также становится актуальным вопрос повышения стойкости несущих деталей.

Не менее важным при расчете уклона является специфика материала, который будет завершать структуру навеса с внешней стороны. Ни для кого ни секрет, что каждый тип верхнего элемента крова отличается эксплуатационными свойствами и стоимостью.

В то же время могут быть предусмотрены нюансы, которые характерны исключительно для такого вида верхнего слоя крыши. К примеру, возможно потребуется настилание дополнительных слоев, либо понадобится большие расходы на тепло- и гидроизоляцию.

Угол уклона зависит от розы ветров

Пожалуй, третьим по значимости фактором, от которого зависит рассчитываемый склон — это установление эксплуатируемого или не эксплуатируемого статуса. Не эксплуатируемая поверхность предусматривает исключение пространства на стыке перекрытия и внешней защитной конструкции.

Расчет угла наклона крыши: калькулятор

Как рассчитать угол наклона крыши и не ошибиться в расчетах? В этом вам поможет наш строительный калькулятор.

Данный калькулятор производит расчет покрытия для двускатной кровли.

Прежде чем приступить к расчетам, в верхнем правом углу калькулятора нужно выбрать кровельное покрытие.

Ниже представлены калькуляторы для других видов крыш:

Обозначения полей в калькуляторе

Как узнать угол наклона крыши

Между уклоном кровельных скатов и снежной нагрузкой имеется прямая зависимость. Если угол наклона крыши меньше 25 градусов, то коэффициент снежной нагрузки равен 1, а при углах, варьирующихся в пределах от 25 до 60 градусов, то этот коэффициент увеличивается до 1,25. Крыша с большим углом наклона не будет подвергаться снежным нагрузкам вообще, поэтому они не учитываются при расчетах.

Чтобы определить угол наклона крыши, нужно воспользоваться таблицей Брадиса и простой методикой: высота кровельной конструкции делится на длину фронтона, разделенную на два, после чего остается найти таблице угол, который соответствует полученному результату.

Высота крыши в коньке определяется следующим образом:

Первым делом нужно рассчитать ширину пролета;
Полученная величина делится на 2;
Чтобы сделать расчет высоты конька, результат предыдущего расчета умножается на коэффициент, соответствующий определенному углу наклона.

На примере реализация такой методики расчета выглядит так: при ширине здания, равной 8 метрам, и 25-градусном уклоне кровли, расчетный коэффициент составляет 0,47. В итоге подстановки значений получается выражение следующего вида: 4х0,47 = 1,88 м. Полученная величина – это высота крыши, соответствующая имеющимся исходным данным.

Уклон кровли в процентах и градусах

Как определить угол наклона крыши в градусах? Наклонный угол, как и любая подобная фигура согласно геометрическим канонам, измеряется в градусах.

Но во многих документах, в том числе и СНиПах, данная величина отображается в процентах, поэтому нет строгих требований и обоснований, чтобы руководствоваться только одной единицей измерения.

Главное в этой ситуации — знать пропорции для соотношения, если вдруг понадобится перевести градусы в проценты и наоборот, к примеру, для удобства во время вычислительных действий.

В целом, коэффициент пересчета градусов на проценты колеблется с 1,7 (для 1 градуса) до 2 (для 45 градусов). В тех случаях, когда принципиально важны показатели, выраженные не целым процентом, в цифровом отображении применяют промилле — сотые доли %.

Если доверять теории, то наклонности могут достигать 60 и даже 70 градусов, но на практике это будет выглядеть не совсем целесообразно. Да и по внешнему виду впечатление «так себе», разве что Ваш дом расположен где-то в Альпах и нужно соорудить крышу, которая постоянно испытывает на себе снеговые нагрузки.

Перевод градусов в проценты

В чем измеряется угол уклона крыши

Обозначение уклона кровли на чертежах может быть как в градусах, так и в процентах. Уклон крыши обозначается латинской буквой i .

В СНиПе II-26-76, данная величина указывается в процентах ( % ). В данный момент не существует строгих правил по обозначению размера уклона крыши.

Единицей измерения уклона крыши считают градусы или проценты ( %). Их соотношение указаны ниже в таблице.

Уклон крыши соотношение градусы-проценты

градусы	%	градусы	%	градусы	%
1°	1,75%	16°	28,68%	31°	60,09%
2°	3,50%	17°	30,58%	32°	62,48%
3°	5,24%	18°	32,50%	33°	64,93%
4°	7,00%	19°	34,43%	34°	67,45%
5°	8,75%	20°	36,39%	35°	70,01%
6°	10,51%	21°	38,38%	36°	72,65%
7°	12,28%	22°	40,40%	37°	75,35%
8°	14,05%	23°	42,45%	38°	78,13%
9°	15,84%	24°	44,52%	39°	80,98%
10°	17,64%	25°	46,64%	40°	83,90%
11°	19,44%	26°	48,78%	41°	86,92%
12°	21,25%	27°	50,95%	42°	90,04%
13°	23,09%	28°	53,18%	43°	93,25%
14°	24,94%	29°	55,42%	44°	96,58%
15°	26,80%	30°	57,73%	45°	100%

Перевести уклон из процентов в градусы и наоборот из градусов в проценты можно при помощи онлайн конвертера:

Конвертер уклона — онлайн калькулятор

из градусов в проценты и из процентов в грудусы Перейти

Замер уклона крыши

Измеряют угол уклона при помощи уклономера или же математическим способом.

Уклономер — это рейка с рамкой, между планками которой есть ось, шкала деления и к которой закреплён маятник. Когда рейка находится в горизонтальном положении, на шкале показывает ноль градусов. Чтобы произвести замер уклона ската крыши, рейку уклономера держат перпендикулярно коньку, то есть в вертикальном уровне. По шкале уклономера маятник указывает, какой уклон у данного ската крыши в градусах. Такой метод замера уклона стал уже менее актуален, так как сейчас появились разные геодезические приборы для замеров уклонов, а так же капельные и электронные уровни с уклономерами.

Статья по теме: Как стелить изоспан на крышу

Математический расчёт уклона

Можно рассчитать уклон крыши не используя геодезические и другие приборы для замеров уклона. Для этого необходимо знать два размера:

Вертикальная высота ( H ) от верхней точки ската (как правило конька) до уровня нижней (карниза)
Заложение ( L ) — горизонтальное расстояние от нижней точки ската до верхней

При помощи математического расчёта величину уклона крыши находит следующим образом:

Угол уклона ската i равен отношению высоты кровли Н к заложению L

Для того, чтобы значение уклона выразить в процентах, это отношение умножают на 100. Далее,чтобы узнать значение уклона в градусах, переводим по таблице соотношений, расположенной выше.

Чтобы было понятней рассмотрим на примере:

Длина заложения 4,5 м, высота крыши 2,0 м.

Уклон равен: i = 2.0 : 4,5 = 0,44 теперь умножим на × 100 = 44 %. Переводим данное значение по таблице в градусы и получаем — 24°.

Специфика плоской и скатной кровли

Плоские перекрытия не представлены сугубо горизонтальной поверхностью, как бы не вводило в заблуждение ее название. Строительный азимут в этой ситуации тоже имеет склон, хоть и не значительный — его минимальное значение должно составлять 3 градуса.

Что же касается оптимальных величин для плоских покрытий, то уклон плоской кровли колеблется в районе 5-7 градусов. Это обусловлено тем, что крыши с углом свыше 10º сложно назвать плоской. В свою очередь, 12-15 градусов в большинстве ситуаций уже трактуется как минимальный порог для скатных поверхностей. Оптимальные величины достаточно широкоформатны.

Оптимальный угол наклона крыши для схода снега составляет 40-50 градусов.

Уклон плоской кровли

К примеру, для односкатных навесов предполагается диапазон от 20 до 30 градусов, а в случае с двускатными этот показатель растет до 45º. Вот только такой объемный интервал в большей степени указывает на индивидуальные характеристики типа кровли и климатические особенности.

Выбор кровельного покрытия в зависимости от наклона крыши

На рынке материалы для крыши присутствуют в большом ассортименте, поэтому с выбором подходящего варианта особых проблем не будет. Кровельные покрытия отличаются по характеристикам и возможностям применения, и все их параметры необходимо изучить перед тем, как измерить угол крыши – только в этом случае удастся создать надежную и эффективную конструкцию.

Выбирая материал для кровли, стоит отталкиваться от следующих рекомендаций:

Если угол наклона стропил составляет от 2,5 до 10 градусов, то лучше всего подойдут покрытия из каменной крошки или гравия. В первом случае верхний слой покрытия имеет толщину 3-5 мм, а во втором – 10-15 мм.
При наклоне более 10 градусов оптимальным вариантом будут крупнозернистые или рулонные материалы, дополненные битумной гидроизоляцией.
Для обустройства скатных крыш с углом наклона не более 20 градусов обычно используется профнастил или листовой асбестоцемент. Все швы и стыки между кровельными материалами должны быть обработаны герметиком.
Если угол наклона крыши находится в пределах 20-60 градусов, то она чаще всего накрывается металлическими листами. Стыки материалов в данном случае нужно в обязательном порядке герметизировать.

Статья по теме: Перекрытие крыши дома своими руками
Заключение

Знание того, как узнать угол наклона крыши в градусах, существенно упростит процесс ее проектирования и позволит создать максимально надежную конструкцию, которая сможет хорошо защищать коробку здания от атмосферных осадков, ветра и холода.

Минимальный уклон кровли

Кровельный материал, являющийся одним из главных элементов структуры верхней плоскости, также предусматривает определенные рекомендации уклона в зависимости от своего типа.

В случае с профнастилом устанавливают угол на уровне 12 градусов, для металлочерепицы данный показатель следует увеличить до 15º.
Ондулин или мягкую черепицу на простонародном языке можно укладывать при склоне в 11 градусов. Вот только в этом случае также есть один нюанс, который заключается в сплошной обрешетке.
При укрытии керамической черепицы наклон должен быть минимум 22º. Также стоит учесть, что стропильная система поддается большим нагрузкам в случае небольшой наклонности ската. Во избежания перегрузок следует этот фактор взять на вооружение во время проектирования.
К самым распространенным видам поверхностного покрытия относится шифер. При настилании асбестоцементных волнистых листов показатель склона кровли не должен превышать 28%. Те же требования и к стальным плоскостям.
Минимальный уклон кровли из сэндвич панелей по нормам составляет 5 градусов, если планируются окна в панелях, то уклон увеличивается до 7 градусов.

Минимальный порог уклона кровли из профнастила

Лимит уклона крыши по минимуму определяется типом кровельного материала.

Когда крыша наклонена несильно, финишное покрытие может не превращать скаты в своеобразные паруса. Зато ему придётся быть максимально прочным, герметичным и непроницаемым для влаги.

Крайнее значение для угла наклона крыши из профлиста у жилых домов — 12°. А «разумным» уклоном кровли, сделанной из профнастила, считается показатель в 20°, который гарантирует, что крыша будет надёжным сооружением. Кровле нежилых помещений подходит угол наклона, равный 8°.

Эти нормы могут быть недействительны лишь в ситуации монтажа на крышу нескольких слоёв материала. Допустим, при установке строительного сырья в два пласта наклон кровли обязательно увеличивают, иначе в места совмещения одного листа с другим будет просачиваться вода.

Минимальный уклон кровли из профилиста — 8 градусов

Статья по теме: Как сделать крышу на баню своими руками

Самый маленький уклон кровли сказывается на устройстве стропильной системы и обрешётки, а также на укладке профнастила.

Чем круче скаты, тем больше применяется стоек

Деревянную конструкцию под профилированные листы на почти пологой кровле создают с крошечными просветами или абсолютно без них. Материал выкладывают на обрешётку с относительно большим нахлёстом, отчего уменьшается его эффективная площадь.

По сравнению с уклоном в 15–30°, который требует соприкосновения листов на 2–3 см, угол наклона, равный 10°, вынуждает строителя накладывать один металлопрофиль на две волны другого.

Лимит по максимуму для угла наклона крыши из профнастила не предусмотрен. Профилированными листами можно крыть даже скаты, наклонённые на 70°, если этому не противоречат погодные условия в местности, где ведётся строительство.

Как определить угол наклона крыши самостоятельно

Для измерения угла ската можно использовать чудо-прибор, который способен избавить от всего вычислительного бремени. Название устройства говорит само за себя — уклономер (угломер).
В целом, можно обратиться за помощью и к механическому угломеру — вариант бюджетный, но вот не исключены дополнительная морока, особенно если пользуетесь таким приспособлением впервые.

Впрочем, расскажем специфику этого устройства — возможно, благодаря ней наш читатель очень скоро будет в обращении на «ты» с данным элементом.

Стандартный уклономер без электронных наворотов представлен в виде рейки с прикрепленной рамкой. На стыке планок находится ось, на которой зафиксирован маятник. В его своеобразный комплект входит 2 кольца, грузик, пластина и указатель. Дополняется устройство шкалой с делениями, которая находится во внутренней части выреза. Если рейку положить по горизонтали, то указатель совпадет с нулевым делениям шкалы.
Теперь переходим к основному процессу, для которого и предназначен прибор. Выставьте рейку угломера перпендикулярно по отношению к коньку. После этого на указателе маятника отобразится требуемая величина в градусном значении.
Вариант, основанный на проведении собственного расчетного задания для измерения наклона путем математических вычислений, малопривлекателен. Во всяком случае попытаемся доступно рассказать как это можно сделать самостоятельно. В первую очередь необходимо выяснить длину гипотенузы и катетов. Когда речь идет об измерении наклона крова, прямая ската и есть отображением гипотенузы.
Затем рассчитываем длину противолежащего и прилежащего катета. Первый из них представлен в виде расстояния, разделяющее перекрытие и конек, а размер второго следует принимать за расстояние между серединой перекрытия и карнизным свесом определенного ската.
Теперь, получив уже два значения, найти третье путем применения тригонометрии не составит труда. В итоге, зная синус, косинус или тангенс (зависит от размеров составляющих) через инженерный калькулятор вычисляем цифровое значение наклона в процентах.
Остались вопросы? Смотрите видео урок ниже или воспользуйтесь нашим онлайн калькулятором.

Соотношение высоты конька с пролетом

В целом, алгоритм проведения расчетных операций можно разделить на четыре шага. Сначала учитываем внешние природные факторы влияния на будущий поверхностный слой, сверяем свои строительные планы с ценниками на необходимые ресурсы в интернет-магазинах, определяемся с видом материала для кровли и не перестаем черпать информацию со специализирующихся сайтов и по возможности консультируемся с профессионалами.

Касательно нагрузок — лучше не утруждаться минимальными уклонами, так как это может плохо кончиться для «свежей» крыши. Но если кровля плоская и деваться некуда, тогда не пренебрегайте укрепительными редутами.

В расчете стоимости также не обойдите вниманием такие понятия, как масса конструкции дома и опять таки нагрузку от осадков — это поможет найти не только правильное, но и экономически приятное решение для Вашего кошелька.

Если наклон составит до 10 градусов, тогда подходящим вариантом будут поверхности из гравия, до 20º — профнастил и шифер. Стальные и медные листы целесообразны уже в очень «крутых» случаях, когда показатель верхнего румба достигает отметки 50-60 градусов.

Собственно, вот и вся информация, которая понадобится для самостоятельного вычисления угла уклона крыши.

Как рассчитать уклон кровли: какой способ лучше ↑

Как известно, помимо плоских (пологих) конструкций существуют также скатные и высокие, а материалов для кровельного покрытия еще больше. Для того чтобы правильно сориентироваться в этом многообразии, согласно СНиП разработаны специальные таблицы и диаграммы, в которых отражается взаимосвязь между крутизной ската и видом крыши.

Уклон крыши определяют следующие параметры:

тип и количество материала, предназначенного для покрытия крыши; необходимая защита от ветра и влаги; высота конька для случая ремонта уже существующей кровли.

↑ Как вычислить угол наклона в градусах и процентах

Рассчитать искомый угол крутизны кровли можно различными способами.

Калькулятор для расчета уклона кровли

Пользоваться данным калькулятором предельно просто. По сути любую кровлю можно разделить на обычные двухскатные, в основе расчета которых лежит треугольник. Именно на этом положении и базируется работа калькулятора. Используются следующие параметры:

H – высота конька, то есть катет прямоугольного треугольника; W – второй катет, равный половине ширины основания; L – длина стропил, она же – гипотенуза.

Статья по теме: Кровля крыши металлочерепицей своими руками инструкция

Подставив два известных параметра, можно практически сразу определить угол покатости крыши с подобными характеристиками. Кстати, третий параметр вычисляется автоматически. Программное обеспечение калькулятора использует свойства равнобедренного треугольника и простейшие тригонометрические формулы.

Использование угломера

Этот прибор, который называют еще уклономером, имеет незамысловатую конструкцию: несколько реек с нанесенными делениями и маятник. При расчетах главную рейку располагают перпендикулярно к коньку. На необходимый угол на шкале делений показывает указатель маятника. Как видите, ничего сложного.

Формула расчета уклона кровли

И, наконец, требуемую крутизну ската можно рассчитать самому без использования приборов замера ската, математически. Для этого потребуются знать величину

вертикальной высоты (H), отмеренной от наивысшей точки ската, обычно это конек, до самой нижней – карниза; заложения – горизонтального расстояния от нижней до проекции верхней точки ската.

Рассчитывают угол наклона кровли в градусах или процентах и обозначают на чертеже буквой «i».

Математически расчет величины крутизны крыши в процентах проводят следующим образом.

i = Н : L, т. е. угол уклона крыши находят из отношения высоты кровли к заложению.

После чего, чтобы получить искомую величину в процентах, значение полученного отношения умножают на 100. Выразить значение наклона в градусах помогает специальная таблица соотношений.

Рассмотрим, как вычислить угол наклона в градусах на конкретном примере.

Получается, что уклон i = 2. 5 : 4,5 = 0,55. А после умножения 100 получим, соответственно, 55%.

Теперь можно по таблице перевести полученное значение в градусы, получаем — 29°.

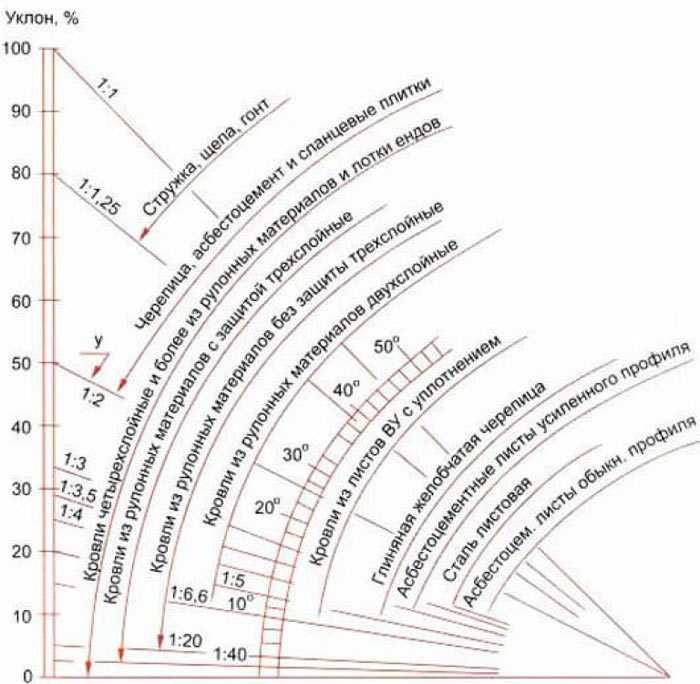

Наименьшую крутизну ската для того или иного кровельного покрытия можно определить из следующего графика.

Допустим, речь идет о листовой стали.

Ищем на графике, в какую наклонную линию упирается дугообразная стрелка 10. Точка пересечения наклонной и вертикальной оси дает ответ на поставленный вопрос – самое меньшее 28%.

Если H составляет 3 м, а L – 12 м, тогда i = 50%.

Таким образом, в случае приведенных конструктивных размеров необходима крутизна ската в 50% (или 27 градусов), чтобы был обеспечен нормальный сброс дождевой воды.

Расчет уклона кровли из профлиста, сэндвич панелей и металлочерепицы

Автор admin На чтение 3 мин Просмотров 498 Опубликовано 29.09.2021

Уклон кровли зависит от материала, из которого изготовлена крыша, и от климатических условий региона. При большом количестве атмосферных осадков делают более крутой уклон крыши и наоборот. Угол уклона может варьироваться от 10 до 60°. Чем больше наклон, тем быстрее сходит снег и стекает вода с крыши, но при этом увеличивается площадь кровли, соответственно возрастают ветровые нагрузки и стоимость работы. Следует отметить, что использование разных кровельных материалов требует разных уклонов. Это связано с тем, что у каждого кровельного материала своя сила трения, влияющая на интенсивность схода осадков. Например, черепица и шифер используются на кровлях с уклоном до 20°, а для битумных рулонных материалов нужен наклон до 30°.

Считаем минимальный допустимый угол

Односкатными называются крыши с уклоном только в одну сторону. Такие крыши обычно устраиваются не для жилых домов, а для хозяйственных построек. Односкатные кровли хороши тем, что их монтаж требует меньше строительных материалов, а значить и меньше расходов. Да и на всю работу потребуется меньше времени, чем на самую простую двухскатную кровлю. Уклон зависит от разницы в высоте стен и расстояния между ними. Чтобы построить односкатную крышу необходимо произвести расчет уклона кровли. Давайте рассмотрим, как рассчитать угол кровли односкатной. Степень уклона зависит еще и от способности кровельных материалов выдерживать снеговые нагрузки. Например, оцинковка и профнастил при минимальном наклоне не выдержат снеговую нагрузку и начнут прогибаться. Кроме этого, существует оптимальный для каждого региона России угол наклона ската, для средней части страны он составляет 20-30°С. Для районов с обильными зимними осадками угол увеличивается до 45°. Минимальный уклон кровли для профнастила — 8°, для мягкой кровли — 5°, для черепицы — 30°, шифера — 25°, металлической кровли — 18°.

Для расчета перепада высоты противоположных стен можно воспользоваться тригонометрической формулой. Конструкция односкатной крыши представляет собой прямоугольный треугольник, где кровля – это гипотенуза, а перепад высоты стен и ширина дома — катеты. Известно, что tg- это отношение противолежащего катета к прилежащему. Нам нужно рассчитать перепад высоты стен, то есть найти длину противолежащего катета. Для этого значение тангенса (из таблиц Брадиса) умножаем на ширину дома в метрах. В случае, если угол ката составляет 30° (значение тангенса будет 0,577), а ширина строения – 4,5 м, то высота перепада составит2,6 м (4,5×0,577).

Расчет наклона скатных крыш

Теперь рассмотрим, как рассчитать уклон кровли для скатных крыш. Минимальный угол для двускатной крыши из шифера или черепицы составляет 22°, металлочерепицы — 14°, профнастила — 12°, ондулина — 6°, рулонных покрытий — от 5 до 15° (зависит от количества слоев, чем их больше, тем больше угол), минимальный уклон кровли из сэндвич панелей — 5°.Кроме материала, при расчете угла ската учитываются погодные особенности региона. В местах, где выпадает большое количества осадков, нужно делать крышу с более крутыми скатами, облегчающими стекание осадков. Пологие кровли рекомендуют устанавливать в регионах с высокой ветровой активностью, чтобы снизить давление ветра на конструкцию.

Integrated Publishing — ваш источник военных спецификаций и образовательных публикаций

Администрация – Навыки, процедуры, обязанности и т. д. военного персонала

Продвижение – Военный карьерный рост книги и т. д.

Аэрограф/метеорология – Метеорология основы, физика атмосферы, атмосферные явления и др.
Руководства по аэрографии и метеорологии военно-морского флота

д…

Авиация – Принципы полетов, авиастроение, авиационная техника, авиационные силовые установки, справочники по авиационным частям, справочники по авиационным частям и т. д.
Руководства по авиации ВМФ | Авиационные аксессуары | Общее техническое обслуживание авиации | Руководства по эксплуатации вертолетов AH-Apache | Руководства по эксплуатации вертолетов серии CH | Руководства по эксплуатации вертолетов Chinook | и т.д…

Боевой – Служебная винтовка, пистолет меткая стрельба, боевые маневры, органическое вспомогательное вооружение и т. д.
Химико-биологические, маски и оборудование | Одежда и индивидуальное снаряжение | Боевая инженерная машина | и т.д…

Дайвинг – Руководства по водолазным работам и спасению различного снаряжения.

Чертежник – Основы, методы, составление проекций, эскизов и т. д.

Электроника – Руководства по обслуживанию электроники для базового ремонта и основ. Руководства по компьютерным компонентам, руководства по электронным компонентам, руководства по электрическим компонентам и т. д.

Машиностроение – Основы и методы черчения, составление проекций и эскизов, деревянное и легкокаркасное строительство и т. д.
Военно-морское машиностроение | Армейская программа исследований прибрежных бухт | так далее. ..

Еда и кулинария – Руководства по рецептам и оборудованию для приготовления пищи.

Логистика – Логистические данные для миллионов различных деталей.

Математика – Арифметика, элементарная алгебра, предварительное исчисление, введение в вероятность и т. д.

Медицинские книги – Анатомия, физиология, пациент уход, оборудование для оказания первой помощи, фармация, токсикология и т. д.
Медицинские руководства военно-морского флота | Агентство регистрации токсичных веществ и заболеваний

Военные спецификации – Государственные спецификации MIL и другие сопутствующие материалы

Музыка – Мажор и минор масштабные действия, диатонические и недиатонические мелодии, паттерны такта, и т.д.

Основы ядра – Теории ядерной энергии, химия, физика и т.
Справочники Министерства энергетики США

Фотография и журналистика – Теория света, оптические принципы, светочувствительные материалы, фотофильтры, копирование редактирование, написание публикаций и т. д.
Руководства по фотографии и журналистике военно-морского флота | Руководство по армейской фотографии, печати и журналистике

Религия – Основные религии мира, функции поддержки богослужений, свадьбы в часовне и т. д.

Калькулятор уклона | Найдите наклон линии с помощью графика

От

Харис Алик

Харис увлеченно изучает информационные технологии и любит облегчать проблемы других во всех сферах жизни. В свободное время предпочитает читать и писать тексты. Он также любит стратегические игры и музыку. Коммуникабельный, амбициозный, креативный, ответственный, целеустремленный и мотивированный к работе человек.

Социально активный, с большим опытом работы с молодежью, связями с общественностью и планированием проектов.

Последнее обновление: 4 апреля 2022 г.

5 / 5 ( 15 голоса )

Калькулятор уклона дает вам уклон или уклон между двумя интересующими точками в декартовой системе координат. В этом посте вы узнаете, что такое уклон, как его рассчитать, наклон линии, формулу и как использовать этот калькулятор уклона.

Если вы хотите узнать больше, обязательно посетите наши статьи по математике, такие как:

Постулат сложения сегментов,
Калькулятор ассоциативных свойств,
Конденсированные логарифмы,
Логарифмические уравнения или
45 45 90 Калькулятор треугольников.

Что такое уклон в математике?

В математике линия наклона или градиента — это число, описывающее как направление, так и крутизну линии. Мы часто обозначаем его через m. Это обозначение используется и появилось самое раннее в Англии в 1844 году, когда ирландский математик Мэтью О’Брайен написал уравнение прямой линии как:0005

 y = mx + b

Определение наклона

Наклон линии на плоскости, содержащей оси x и y, обычно обозначается буквой m. Мы определяем его как изменение координаты y, деленное на соответствующее изменение координаты x между двумя различными точками на прямой. Следующее уравнение описывает это: стандартное значение «изменения» или «различия» в математике.

Как рассчитать уклон?

Мы вычисляем наклон, находя вертикальное изменение горизонтальной разницы между любыми двумя точками на одной линии. Нисходящая линия имеет отрицательный подъем. Мы используем для этого знак «-» (минус). Абсолютное значение его измеряет крутизну или уклон линий. Направление линии может быть возрастающим, убывающим, горизонтальным или вертикальным.

A-линия увеличивается, если идет вверх слева направо. Наклон положительный , м>0.
Линия уменьшается, если она идет вниз слева направо. Наклон 90 107 отрицательный 90 108 , т. е. m<0.
Если линия горизонтальна, наклон равен нулю . Это постоянная функция.
Если линия вертикальная, это undefined .

Здесь наклон дороги между двумя точками описывается как отношение изменения высоты к горизонтальному расстоянию между любыми двумя точками на линии.

На математическом языке наклон линии m равен:

 m = \frac {y_2 - y_1} {x_2 - x_1}

Наклон линии

Наклон линии характеризует ее направление. Чтобы вычислить наклон, разделите разницу между координатами y двух точек на прямой на разницу между их координатами x.

Как рассчитать наклон линии?

Мы вычисляем наклон линии просто вручную, используя абсолютные числовые координаты. Формула становится все более ценной по мере того, как координаты принимают большие значения или десятичные значения. Понятие уклона применяется непосредственно в классах или (градиентах), географии и гражданском строительстве. В тригонометрии наклон m линии связан с функцией тета-тангенса ее угла наклона.

 m = \tan\theta

В качестве обобщения этого практического описания математика дифференциального исчисления определяет наклон кривой в точке как наклон касательной в этой точке. Кривая — это объект, похожий на линию, но не прямой. Узнайте больше о тригонометрических функциях с помощью этого калькулятора кофункций.

Как рассчитать уклон по двум точкам?

Чтобы определить наклон линии по координатам двух точек на линии, используйте приведенную ниже формулу наклона. Формула представляет собой изменение y значений, разделенных на изменение x значений. Координаты первой точки указывают x ₁ и y ₁ . Координаты второй точки: x ₂ , y ₂ .

Формула уклона

Формула для расчета уклона приведена ниже:


  Уклон = \frac {y_2-y_1} {x_2 - x_1}

Где y и x представляют координаты двух точек, используемых для расчета уклона между ними.
