Толщина наружных стен дома с примером расчета на газобетоне

Методический материал для самостоятельного расчета толщины стен дома с примерами и теоретической частью.

Часть 1. Сопротивление теплопередаче – первичный критерий определения толщины стены

Чтобы определится с толщиной стены, которая необходима для соответствия нормам энергоэффективности, рассчитывают сопротивление теплопередаче проектируемой конструкции, согласно раздела 9 «Методика проектирования тепловой защиты зданий» СП 23-101-2004.

Сопротивление теплопередаче – это свойство материала, которое показывает, насколько способен удерживать тепло данный материал. Это удельная величина, которая показывает насколько медленно теряется тепло в ваттах при прохождении теплового потока через единичный объем при перепаде температур на стенках в 1°С. Чем выше значение данного коэффициента – тем «теплее» материал.

Все стены (несветопрозрачные ограждающие конструкции) считаются на термоспротивление по формуле:

R=δ/λ (м2·°С/Вт), где:

δ – толщина материала, м;

λ – удельная теплопроводность, Вт/(м ·°С) (можно взять из паспортных данных материала либо из таблиц).

Полученную величину Rобщ сравнивают с табличным значением в СП 23-101-2004.

Чтобы ориентироваться на нормативный документ необходимо выполнить расчет количества тепла, необходимого для обогрева здания. Он выполняется по СП 23-101-2004, получаемая величина «градусо·сутки». Правила рекомендуют следующие соотношения.

Таблица 1. Уровни теплозащиты рекомендуемых ограждающих конструкций наружных стен

Материал стены

Сопротивление теплопередаче (м2·°С/Вт) / область применения (°С·сут)

конструкционный

теплоизоляционный

Двухслойные с наружной теплоизоляцией

Трехслойные с изоляцией в середине

С невентили- руемой атмосферной прослойкой

С вентилируемой атмосферной прослойкой

Кирпичная кладка

Пенополистирол

5,2/10850

4,3/8300

4,5/8850

4,15/7850

Минеральная вата

4,7/9430

3,9/7150

4,1/7700

3,75/6700

Керамзитобетон (гибкие связи, шпонки)

Пенополистирол

5,2/10850

4,0/7300

4,2/8000

3,85/7000

Минеральная вата

4,7/9430

3,6/6300

3,8/6850

3,45/5850

Блоки из ячеистого бетона с кирпичной облицовкой

Ячеистый бетон

2,4/2850

2,6/3430

2,25/2430

Примечание. В числителе (перед чертой) – ориентировочные значения приведенного сопротивления теплопередаче наружной стены, в знаменателе (за чертой) – предельные значения градусо-суток отопительного периода, при которых может быть применена данная конструкция стены.

Полученные результаты необходимо сверить с нормами п. 5. СНиП 23-02-2003 «Тепловая защита зданий».

Также следует учитывать климатические условия зоны, где возводится здание: для разных регионов разные требования из-за разных температурных и влажностных режимов. Т.е. толщина стены из газоблока не должна быть одинаковой для приморского района, средней полосы России и крайнего севера. В первом случае необходимо будет скорректировать теплопроводность с учетом влажности (в большую сторону: повышенная влажность снижает термосопротивление), во втором – можно оставить «как есть», в третьем – обязательно учитывать, что теплопроводность материала вырастет из-за большего перепада температур.

Часть 2. Коэффициент теплопроводности материалов стен

Коэффициент теплопроводности материалов стен – эта величина, которая показывает удельную теплопроводность материала стены, т.е. сколько теряется тепла при прохождении теплового потока через условный единичный объем с разницей температур на его противоположных поверхностях в 1°С. Чем ниже значение коэффициента теплопроводности стен – тем здание получится теплее, чем выше значение – тем больше придется заложить мощности в систему отопления.

По сути, это величина обратная термическому сопротивлению, рассмотренному в части 1 настоящей статьи. Но это касается только удельных величин для идеальных условий. На реальный коэффициент теплопроводности для конкретного материала влияет ряд условий: перепад температур на стенках материала, внутренняя неоднородная структура, уровень влажности (который увеличивает уровень плотности материала, и, соответственно, повышает его теплопроводность) и многие другие факторы. Как правило, табличную теплопроводность необходимо уменьшать минимум на 24% для получения оптимальной конструкции для умеренных климатических зон.

Часть 3. Минимально допустимое значение сопротивления стен для различных климатических зон.

Минимально допустимое термосопротивление рассчитывается для анализа теплотехнических свойств проектируемой стены для различных климатических зон. Это нормируемая (базовая) величина, которая показывает, каким должно быть термосопротивление стены в зависимости от региона. Сначала вы выбираете материал для конструкции, просчитываете термосопротивление своей стены (часть 1), а потом сравниваете с табличными данными, содержащимися в СНиП 23-02-2003. В случае, если полученное значение окажется меньше установленного правилами, то необходимо либо увеличить толщину стены, либо утеплить стену теплоизоляционным слоем (например, минеральной ватой).

Согласно п. 9.1.2 СП 23-101-2004, минимально допустимое сопротивление теплопередаче Rо2·°С/Вт) ограждающей конструкции рассчитывается как

Rо = R1+ R2+R3, где:

R1=1/αвн, где αвн – коэффициент теплоотдачи внутренней поверхности ограждающих конструкций, Вт/(м2 × °С), принимаемый по таблице 7 СНиП 23-02-2003;

R2 = 1/αвнеш, где αвнеш – коэффициент теплоотдачи наружной поверхности ограждающей конструкции для условий холодного периода, Вт/(м2 × °С), принимаемый по таблице 8 СП 23-101-2004;

R3 – общее термосопротивление, расчет которого описан в части 1 настоящей статьи.

При наличии в ограждающей конструкции прослойки, вентилируемой наружным воздухом, слои конструкции, расположенные между воздушной прослойкой и наружной поверхностью, в этом расчете не учитываются. А на поверхности конструкции, обращенной в сторону вентилируемой воздухом снаружи прослойки, следует принимать коэффициент теплоотдачи αвнеш равным 10,8 Вт/(м2·°С).

Таблица 2. Нормируемые значения термосопротивления для стен по СНиП 23-02-2003.

Жилые здания для различных регионов РФ

Градусо-сутки отопительного периода, D, °С·сут

Нормируемые значения сопротивления теплопередаче , R, м2·°С/Вт, ограждающих конструкций для стен

Астраханская обл., Ставропольский край, Краснодарский край

2000

2,1

Белгородская обл., Волгоградская обл.

4000

2,8

Алтай, Красноярский край, Москва, Санкт Петербург, Владимирская обл.

6000

3,5

Магаданская обл.

8000

4,2

Чукотка, Камчатская обл.,

г. Воркута

10000

4,9



12000

5,6

Уточненные значения градусо-суток отопительного периода,  указаны в таблице 4.1 справочного пособия к СНиП 23-01-99* Москва, 2006.

Часть 4. Расчет минимально допустимой толщины стены на примере газобетона для Московской области.

Рассчитывая толщину стеновой конструкции, берем те же данные, что указаны в Части 1 настоящей статьи, но перестраиваем основную формулу: δ = λ·R, где δ – толщина стены, λ – теплопроводность материала, а R – норма теплосопротивления по СНиП.

Пример расчета минимальной толщины стены из газобетона с теплопроводностью 0,12 Вт/м°С в Московской области со средней температурой внутри дома в отопительный период +22°С.

  1. Берем нормируемое теплосопротивление для стен в Московском регионе для температуры +22°C: Rreq= 0,00035·5400 + 1,4 = 3,29 м2°C/Вт
  2. Коэффициент теплопроводности λ для газобетона марки D400 (габариты 625х400х250 мм) при влажности 5% = 0,147 Вт/м∙°С.
  3. Минимальная толщина стены из газобетонного камня D400: R·λ = 3,29·0,147 Вт/м∙°С=0,48 м.

Вывод: для Москвы и области для возведения стен с заданным параметром теплосопротивления нужен газобетонный блок с габаритом по ширине не менее 500 мм , либо блок с шириной 400 мм и последующим утеплением (минвата+оштукатуривание, например), для обеспечения характеристик и требований СНиП в части энергоэффективности стеновых конструкций.

Таблица 3. Минимальная толщина стен, возводимых из различных материалов, соответствующих нормам теплового сопротивления согласно СНиП.

Материал

Толщина стены, м

Тепло-

проводность,

 Вт/м∙°С

Прим.

Керамзитоблоки

0,46

0,14

Для строительства несущих стен используют марку не менее D400.

Шлакоблоки

0,95

0,3-0,5



Силикатный кирпич

1,25

0,38-0,87



Газосиликатные блоки d500

0,40

0,12-0,24

Использую марку от D400 и выше для домостроения

Пеноблок

0,20-0.40

0,06-0,12

строительство только каркасным способом

Ячеистый бетон

От 0,40

0,11-0,16

Теплопроводность ячеистого бетона прямо пропорциональна его плотности: чем «теплее» камень, тем он менее прочен.

Арболит

0,23

0,07 – 0,17

Минимальный размер стен для каркасных сооружений

Кирпич керамический полнотелый

1,97

0,6 – 0,7



Песко-бетонные блоки

4,97

1,51

При 2400 кг/м³ в условиях нормальной температуры и влажности воздуха.

Часть 5. Принцип определения значения сопротивления теплопередачи в многослойной стене.

Если вы планируете построить стену из нескольких видов материала (например, строительный камень+минеральный утеплитель+штукатурка), то R рассчитывается для каждого вида материала отдельно (по этой же формуле), а потом суммируется:

Rобщ= R1+ R2+…+ Rn+ Ra.l где:

R1-Rn – термосопротивления различных слоев

Ra.l – сопротивление замкнутой воздушной прослойки, если она присутствует в конструкции (табличные значения берутся в СП 23-101-2004, п. 9, табл. 7)

Пример расчета толщины минераловатного утеплителя для многослойной стены (шлакоблок – 400 мм, минеральная вата – ? мм, облицовочный кирпич – 120 мм) при значении сопротивления теплопередаче 3,4 м2*Град С/Вт (г. Оренбург).

R=Rшлакоблок+Rкирпич+Rвата=3,4

Rшлакоблок = δ/λ = 0,4/0,45 = 0,89 м2×°С/Вт

Rкирпич = δ/λ = 0,12/0,6 = 0,2 м2×°С/Вт

Rшлакоблок+Rкирпич=0,89+0,2 = 1,09 м2×°С/Вт (<3,4).

Rвата=R-(Rшлакоблок+Rкирпич) =3.4-1,09=2,31 м2×°С/Вт

δвата=Rвата·λ=2,31*0,045=0,1 м=100 мм (принимаем λ=0,045 Вт/(м×°С) – среднее значение теплопроводности для минеральной ваты различных видов).

Вывод: для соблюдения требований по сопротивлению теплопередачи можно использовать керамзитобетонные блоки в качестве основной конструкции с облицовкой ее керамическим кирпичом и прослойкой из минеральной ваты теплопроводностью не менее 0,45 и толщиной от 100 мм.

Расчет толщины стен дома | PoweredHouse

Прежде чем определиться с конструкцией стены, необходимо произвести некоторые простейшие расчеты, которые сделают картину будущих затрат на отопление более ясной.

Приобретая стеновой строительный материал, ознакомьтесь с его техническими характеристиками. Там, как правило, указан такой важный параметр, как коэффициент теплопроводности. На его основе определяется коэффициент теплового сопротивления конструкции, а также необходимая толщина стены. Толщину стены (δ) разделите на коэффициент теплопроводности материала (λ) и получите коэффициент теплового сопротивления конструкции (R): R = δ / λ.

По нормам сопротивление теплопередаче наружных стен должно быть не менее 3,2 λ Вт/м •°С.

Пример расчета коэффициента теплового сопротивления конструкции:

1) Блок ячеистого бетона толщиной 300 мм (коэффициент теплопроводности = 0,12 Вт/м•°С). Сопротивление теплопередаче стены: 0,3/0,12 = 2,5 Вт/м•°С. Вывод: показатель ниже нормы.

2) Блок ячеистого бетона толщиной 400 мм (коэффициент теплопроводности = 0,12 Вт/м•°С). Сопротивление теплопередаче стены: 0,4/0,12 = 3,3 Вт/м•°С. Вывод: показатель чуть выше нормы. Подобные расчеты верны для блоков, уложенных исключительно на клей.

Для того чтобы определиться с толщиной будущей стены, необходимо использовать те же показатели, но использовать их в другом порядке: нормативный показатель сопротивления теплопередаче (λ) умножаем на коэффициент теплопроводности (R) и получаем толщины стены (δ), соответствующую современным нормам с точки зрения энергоэффективности: δ = λ х R.

Пример расчета необходимой толщины стены:

1) Коэффициент теплопроводности сосны и ели поперек волокон равен 0,18 Вт/м•°С, рассчитываем толщину стены: 0,18 х 3,2 = 0,576 м, значит, для того чтобы получить деревянную стену с нормативным сопротивлением теплопередаче, нужно, чтобы она составляла не менее 576 мм.

2) Определим необходимую толщину стены из кирпича. Кирпич глиняный плотностью 1800 или силикатный плотностью 1600 кг/м3 имеет коэффициент теплопроводности 0,81 Вт/м•°С, следовательно толщина стены: 0,81 х 3,2 = 2,592 м.

3) Рассчитаем толщину стены из железобетона (коэффициент теплопроводности 2,04 Вт/м•°С): 2,04 х 3,2 = 6,528 м.

В то же время минераловатный утеплитель толщиной 14-15 см соответствует нормативу: λ = 0,044 Вт/м•°С х 3,2 = 0,14 м.

Для многослойных конструкций расчеты производятся аналогичным образом. При этом учитываются показатели каждого слоя.

Приведенные выше формулы, несмотря на некоторую простоту, позволят вам еще на стадии проектирования выбрать оптимальные материалы и толщину стены. Стоит добавить, что помимо теплопроводности материала есть еще и другие не менее важные показатели, поэтому подход к выбору материала должен быть комплексным.

Для самостоятельного расчета под конкретный регион рекомендуется воспользоваться следующими табличными данными:

понятный алгоритм расчета с примером

Одним из важнейших этапов проектирования загородного, дачного дома или другой является расчет толщины стены. Для жилых зданий этот параметр очень важен. Ведь неверные расчёты могут привести к тому, что дом будет промерзать. Кроме того, можно ошибиться и возведя слишком толстые стены. В этом случае траты на ненужный объем материалов будут абсолютно напрасными. О том, какой должна быть толщина стен и как ее грамотно рассчитать, мы и поговорим в этой статье.

Для чего нужны расчеты?

Выполнение точных расчётов позволит вам максимально точно определить, какой толщины стены должны быть в вашем доме. Сейчас очень популярен расчет толщины стен онлайн, с помощью специальных автоматизированных калькуляторов.

Но нужно помнить, что такой расчет будет примерным. Кроме того, обычно калькуляторы выдают общую толщину стены. В то время как любая стенка всегда состоит из нескольких слоев. И очень важно понимать, как рассчитывается толщина каждого слоя в отдельности.

О чего зависит толщина стенок?

Этот показатель в первую очередь определяется климатом региона, в котором строится дом. Важнейшее значение в расчетах имеет такой показатель, как уровень сопротивления теплоотдаче. Значения данного показателя в разных городах буду различаться. Чем холоднее климат, тем выше требуемый минимальный порог теплосопротивления стен.

Сопротивление теплопередаче регламентируется нормативными документами и имеет постоянное значение в рамках каждого региона.

Полную таблицу значений требуемого сопротивления теплопередаче по городам РФ можно скачать здесь Таблица теплосопротивлений.

Еще одним важным фактором является материал стен. Значение имеет теплопроводность всех материалов, входящих в состав так называемого «пирога».

Значения теплопроводности всех возможных стройматериалов можно найти в Таблица теплопроводности материалов.

Алгоритм расчета

Расчет толщины стены не так уж и сложен, как может показаться на первый взгляд. Мы постараемся избежать сложных формул и объяснить основные принципы расчетов на конкретном примере.

Допустим, мы строим дом в Барнауле. Из таблицы берем показатель сопротивления теплопередаче для Барнаула. Это 3,54 Вт/м2*С.

Дом будет построен из газобетона, фасад отделан облицовочным кирпичом, внутри – гипсовая штукатурка.

Здесь нужно понимать, что толщина стены складывается из толщины всех слоев, как и сопротивление теплоотдаче. Теплопроводность у всех материалов разная. И уменьшая один из слоев, придется увеличить другой.

Итак, предположим, что слой кирпичной облицовки в толщину составляет 12см. Теплопроводность облицовочного кирпича – 0,93 Вт/м2*С.

Сопротивление теплопередаче рассчитывается путем деления толщины материала (в метрах) на значение его теплопроводности.

Итак, рассчитаем теплосопротивление кирпичного слоя:

0,12/0,93 = 0,13 Вт/м2*С.

Внутренний слой гипсовой штукатурки будет толщиной 3см. Теплопроводность – 0,3 Вт/м2*С.  Аналогичным образом рассчитаем сопротивление теплоотдаче для этого слоя:

0,03/0,3 = 0,1 Вт/м2*С.

Теперь остается рассчитать толщину газобетона. Известно, что его теплопроводность равна 0,14 Вт/м2*С. Чтобы понять какое теплосопротивление должна оказывать газобетонная кладка, вычтем из показателя минимального порога сопротивления теплопередаче по региону все рассчитанные значения теплосопротивлений наших материалов:

3,54 – 0,13 – 0,1 = 3,31 Вт/м2*С.

Толщина материала определяется путем умножения полученного значения на его теплопроводность:

3,31 * 0,14 = 0,46 м.

Таким образом, минимальная толщина нашей газобетонной кладки равна 46 см.

Учитывая, что блоков такой толщины не существует, нам придется взять блоки большей толщины, слегка переплатив за объем материала. Либо купить изделия с меньшей толщиной, предусмотрев при этом утеплительный слой. В таком случае толщина газобетона будет уже заданной величиной и придется аналогичным образом рассчитывать толщину утеплителя.

Как сделать расчет толщины стен

В процессе строительства собственного дома очень важно рассчитать все параметры. Нужно учесть климат в определенной местности, материалы, используемые в работе и другие обстоятельства, чтобы произвести все расчеты грамотно, не совершив ошибки. В деле будет полезна информация, представленная в данной статье.

Стены какой толщины лучше выбрать для постоянного проживания в доме?

Чтобы узнать, какой толщины строить стену при возведении здания, рекомендуется провести расчеты и установить тепловую проводимость стен. Данный показатель находится в зависимости от нескольких факторов:

  • строительных материалов, используемых в работе;
  • климатических условий;
  • особенностей постройки.

Нужно помнить о том, что нормы в разных частях страны отличаются. Если не провести расчеты до старта строительных работ, в дальнейшем это негативно отразится на условиях проживания. Зимой в постройке будет сыро и прохладно, а летом – чрезмерно влажно. Чтобы избежать подобных проблем, необходимо вычислить коэффициент сопротивления тепловой передачи материала для сооружения стен и утеплителя.

Расчет толщины стен по проводимости тепла – один из наиболее значимых факторов, которые учитываются при строительстве. В процессе составления проекта архитектор проводит расчеты для определения толщины стен.  Однако, участие специалиста потребует дополнительных финансовых вложений. Чтобы сократить расходы, можно провести нужные расчеты без посторонней помощи.

Скорость передачи тепловой энергии подобранным для строительства материалом находится в зависимости от того, что включается в его состав. Важно, чтобы сопротивление передачи тепла было больше самого маленького показателя, представленного в нормативной документации.  В общем случае толщина материала, применяемого для сооружения стен, умножается на показатель удельной теплопроводности.

При выборе и покупке строительных материалов обязательно посмотрите в их паспорта. Там обязательно должен быть прописан показатель теплопроводности. Оптимальные параметры для зданий, которые будут использоваться для постоянного проживания, представлены в соответствующих СНиПах. Чем выше показатель, тем больше тепла пропускает сквозь себя выбранный материал.

Следует заметить, что коэффициент проводимости тепла находится в зависимости от степени плотности и влажности. Идентичные материалы, выпущенные разными фирмами, нередко различаются по основным свойствам. Именно поэтому показатель нужно смотреть в документации.

Расчеты для многослойной конструкции

Если планируется сделать стену, использовав комбинацию нескольких материалов (наиболее распространенный вариант – сочетание кирпича, минеральной ваты, выступающей в качестве утеплителя, штукатурки), то вычисления нужно проводить для каждого материала по отдельности. В дальнейшем полученные показатели суммируются.

В данной ситуации рекомендуется использовать предложенную специалистами формулу. Они предлагают складывать показатели термического сопротивления слоев различных материалов, которые будут задействованы при проведении строительных работ. Также к полученному значению нужно прибавить еще один показатель. Это термическое сопротивление закрытой прослойки воздуха, которая образуется между слоями.

Все необходимые значения можно получить, воспользовавшись справочниками. Учитывайте, что воздушная прослойка не всегда предусматривается конструкцией стен. Полученные после расчетов результаты сравниваются с существующими нормативами. Если значения совпадают, можно приступать к строительным работам. В противном случае следует увеличить толщину утеплителя.

Поделиться публикацией:

Калькулятор теплопотерь стен дома. Расчет толщины стен для различных регионов.


Листовой металл выпускается в виде широких полос и листов методом прокатки или ковки (реже). Последовательная обработка производится раскроем (лазерным, механическим или плазменным), гибкой, пробивкой. В некоторых случаях используется сочетание нескольких методов металлообработки. Механический раскрой делается на гильотине и ножницах, гибка и пробивка — с применением пресса.

Приложение А (справочное). Характеристика методов определения толщины покрытия

Приложение А (справочное)

Таблица А.1 — Определение толщины высушенного покрытия

Принцип Метод Окраши- ваемая поверх- ность Область применения Стандарт Точность/ прецизионность
Механический 4А — измерение толщины микрометром/ индикатором с круговой шкалой nd/d с l ASTM D 1005, DIN 50933 Механический: нижний предел — 5 мкм.

Электронный: нижний предел — 3 мкм

Магнитный 7А — метод отрыва магнита nd с l/p/f ISO 2178 Систематическая погрешность — ±5 мкм.

Воспроизводимость — ±6%

7В — метод магнитной индукции nd с l/p/f ISO 2178 Систематическая погрешность — ±2 мкм.

Воспроизводимость — ±3%

7D — метод вихревых токов nd с l/p/f ISO 2360 Систематическая погрешность — ±2 мкм.

Воспроизводимость — ±3%

,/ — любой ферромагнитный металл/неферромагнитный металл.
d — разрушающий;

nd — неразрушающий

c — контактный;

l/p/f — применим в лаборатораторных, производственный и полевых условиях.
Типичные международные (национальные стандарты), в которых описаны данные методы.
Данные точности и прецизионности для этих методов имеются у производителей приборов и могут быть проверены с помощью поверочных эталонов. Приведенные цифры основаны на эмпирических значениях, которые указаны производителем приборов и получены пользователем. Возможны изменения.
Зависит от методики.

Расчет необходимой толщины однослойной стены

В таблице ниже определена толщина однослойной наружной стены дома, удовлетворяющая требованиям норм по теплозащите.Требуемая толщина стены определена при значении сопротивления теплопередачи равном базовому (3,19 м²·°C/Вт). Допустимая – минимально допустимая толщина стены, при значении сопротивления теплопередачи равном допустимому (2,01 м²·°C/Вт).

№ п/пМатериал стеныТеплопроводность, Вт/м·°CТолщина стены, мм
ТребуемаяДопустимая
1Газобетонный блок0,14444270
2Керамзитобетонный блок0,5517451062
3Керамический блок0,16508309
4Керамический блок (тёплый)0,12381232
5Кирпич (силикатный)0,7022211352

Вывод: из наиболее популярных строительных материалов, однородная конструкция стены возможна только из газобетонных и керамических блоков. Стена толщиной более метра, из керамзитобетона или кирпча, не представляется реальной.

Расчет многослойной конструкции

Если стену будем строить из различных материалов, допустим, кирпич, минеральная вата, штукатурка, рассчитывать величины следует для каждого отдельного материала. Зачем полученные числа суммировать.

В этом случае стоит работать по формуле:

Rобщ= R1+ R2+…+ Rn+ Ra, где:

R1-Rn- термическое сопротивление слоев разных материалов;

Ra.l– термосопротивление закрытой воздушной прослойки. Величины можно узнать в таблице 7 п. 9 в СП 23-101-2004. Прослойка воздуха не всегда предусмотрена при постройке стен. Подробнее о расчетах смотрите в этом видео:

На основании этих подсчетов можно сделать вывод о том, можно ли применять выбранные стройматериалы, и какой они должны быть толщины.

Показатели теплопередачи для различных материалов

Величины проводимости тепла материалами и их плотность указаны в таблице:

Показатель теплопроводностиРегион
12 м2•°С/ВтКрым
22,1 м2•°С/ВтСочи
32,75 м2•°С/ВтРостов—на—Дону
43,14 м2•°С/ВтМосква
53,18 м2•°С/ВтСанкт—Петербург
МатериалВеличина теплопроводностиПлотность
Бетонные1,28—1,512300—2400
Древесина дуба0,23—0,1700
Хвойная древесина0,10—0,18500
Железобетонные плиты1,692500
Кирпич с пустотами керамический0,41—0,351200—1600

Теплопроводность строительных материалов зависит от их плотности и влажности. Одни и те же материалы, изготовленные разными производителями, могут отличаться по свойствам, поэтому коэффициент нужно смотреть в инструкции к ним.

Калькулятор теплопотерь стен дома. Расчет толщины стен для различных регионов.

Калькулятор расчета теплопроводности стен жилых домов разработан в строгом соответствии с СНиП П-03-79. Функционал позволяет рассчитать степень теплопроводности любой стены и сравнить его с требуемой СНИПом величиной. От Вас требуется указать предполагаемый регион строительства и выбрать материал и толщину стен.

Рассмотрим участвующие в вычислениях величины.

Статистические сведения для каждого региона определены в СНиП:

  • Темп. наружного воздуха — типичная минимальная температура наружного воздуха в зимний период.
  • Ср. темп. отопит. периода – среднесуточная температура наружного воздуха по отопительному периоду.
  • Продолжительность отопит. периода – среднестатистическая продолжительность отопительного периода в днях.
  • Условия эксплуатации в зонах влажности — зона влажности географического региона (A или B).

Используемые для расчетов константы из ГОСТ и СНиП, характеризующие внутренние жилые помещения (одинаковы для всех регионов):

Для расчетов также используются установленные характеристики для внутренних помещений.

Характеристики внутреннего помещения, используемые в вычислениях

  • Темп. внутреннего воздуха — положенная СНиПом минимальная температура внутреннего воздуха для жилых помещений.
  • Влажность внутреннего воздуха — предполагаемая влажность внутреннего воздуха помещения. При разной влажности материалы стен обладают различной теплопроводностью.
  • Коэффициент теплоотдачи внутренней поверхности – как быстро материал передает тепло вовнутрь помещения.
  • Коэффициент теплоотдачи наружной поверхности — как быстро материал передает тепло во внешнюю среду.
  • Коэффициент теплотехнической однородности – коэффициент, позволяющий оценить теплотехническую однородность стенового материала.
  • Коэффициент полож. наружной поверхности
  • Нормируемый температурный перепад

Вышеуказанный СНиП также утверждает методики расчета теплопроводности стен, будь то стена из одного материала, или стеновой пирог из нескольких компонентов. Полученный по формулам коэффициент теплопроводности должен удовлетворять требованиям из этого же СНИП, т.е. быть выше двух коэффициентов, рассчитанным по разным формулам.

Приведем ряд рекомендаций, опубликованных специалистами НАУЧНО-ИССЛЕДОВАТЕЛЬСКОГО ИНСТИТУТА СТРОИТЕЛЬНОЙ ФИЗИКИ (НИИСФ) ГОССТРОЯ СССР.

Рекомендации разработчиков СНиП-II-3-79 по устройству стенового пирога

Рекомендации касаются проектирования ограждающих конструкций зданий и сооружений.

Преимущество при проектировании стеновых конструкций следует отдавать многослойным наружным стенам с использованием эффективного теплоизоляционного материала Однослойные наружные стены показывают некоторую эффективность при использовании легкого бетона плотностью не выше 1000 кг/м3, ячеистого бетона плотностью менее 800 кг/м3. Также хорошо показывает себя кладка из пустотелых керамических или силикатных камней и кирпичей. Пирог многослойных стен необходимо проектировать таким образом, чтобы с теплой стороны (изнутри) располагался материал с большим коэффициентом теплопроводности, что обеспечивает более высокую температуру угла;

Если утеплитель располагается внутри, скажем, кирпичной кладки, его рациональнее располагать ближе к внешней поверхности стены. При проектировании помещений для районов с расчетной скоростью ветра в июле не менее 2 м/с допускается использовать покрытия с вентилируемой воздушной прослойкой. Оптимальная толщина вентилируемой воздушной прослойки в наружных стенах находится в пределах 0,05-0,1 а оптимальная высота — 5-6 м.

Рациональнее организовать в ограждающей конструкции несколько воздушных прослоек малой толщины, чем одну большей толщины, при этом воздушные прослойки должны располагаться ближе к наружной стороне ограждения;

Поскольку переувлажненные материалы стеновых конструкций хуже справляются со своей задачей, слои материалов следует располагать изнутри наружу в порядке увеличения паропроницаемости.

Наружные и внутренние стены следует предохранять от грунтовой влаги путем устройства гидроизоляции. Основная обязательная во всех случаях горизонтальная гидроизоляция в нижней части наружной стены или по всему верху цоколя должна быть расположена выше тротуара или отмостки здания, но ниже отметки пола первого этажа. Дополнительную горизонтальную гидроизоляцию следует предусматривать в стенах зданий с подвалами и цокольными этажами ниже уровня их пола.

Для чего нужен расчет

Чтобы сэкономить на отоплении и способствовать созданию здорового микроклимата в помещении, нужно правильно рассчитать толщину стен и утеплительных материалов, которые будем использовать при строительстве. По закону физики, когда на улице холодно, а в помещении тепло, то через стену и кровлю тепловая энергия выходит наружу.

Если неправильно рассчитать толщину стен, сделать их слишком тонкими и не утеплить, это приведет к негативным последствиям:

  • зимой стены будут промерзать;
  • на обогрев помещения будут затрачиваться значительные средства;
  • сместиться точка росы, что приведет к образованию конденсата и влажности в помещении, заведется плесень;
  • летом в доме будет так же жарко, как и под палящим солнцем.

Чтобы избежать этих неприятностей, нужно перед началом строительства просчитать показатели теплопроводности материала и определиться, какой толщины возводить стену, и каким теплосберегающим материалом ее утеплять.

Расчет толщины утеплителя для стен

На практике все эти способы используют вместе, но с экономической точки зрения, больший приоритет имеет утепление дома, а точнее увеличение толщины утеплителя.

Как же рассчитать необходимую толщину стен и утеплителя, чтобы дом был не только крепким, но теплым.

Наш расчет будет состоять из двух основных этапов:

  1. Нахождения сопротивлением теплопередаче стен, которое необходимо для дальнейших вычислении.
  2. Подбор необходимой толщины утеплителя в зависимости от конструкции и материала стен.

В начале, предлагаем посмотреть небольшое видео, в котором эксперт подробно рассказывает для чего нужно закладывать утеплитель в наружные стены кирпичного дома и какой вид утеплителя при этом использовать.

Сопротивлением теплопередаче стен

Для нахождения этого параметра используем СП 50.13330.2012 «Тепловая защита зданий» который можно скачать на нашем сайте (ссылка).

В пункте 5 «Тепловая защита зданий» представлены несколько формул, которые помогут нам рассчитать толщину утеплителя и стен. Для того чтобы это сделать существует параметр, называемый сопротивлением теплопередаче и обозначаемый буквой R. Он зависит от необходимой температуры внутри помещения и климатических условий данного города или района.

В общем случает он рассчитывается по формуле R ТР = a х ГСОП + b.

Согласно таблице 3, значения коэффициентов a и b для стен жилых зданий равняется 0,00035 и 1,4 соответственно.

Осталось только найти величину ГСОП. Расшифровывается она как градусо-сутки отопительного периода. С этим значением придется немного повозится.

Формула для расчета ГСОП = (tВ—tОТ) х zОТ.

В данной формуле tВ — это температура, которая должна быть внутри помещения. По нормам она равняется 20-22 0 С.

Значение параметров tОТи zОТ означают среднюю температуру наружного воздуха и количество суток отопительного периода в году. Узнать их можно в СНиП 23-01-99 «Строительная климатология». (ссылка).

Если посмотрите на данный СНиП, то увидите большую таблицу в самом начале, где для каждого города или района приведены климатические параметры.

Нас будет интересовать колонка, в которой написано «Продолжительность и средняя температура воздуха периода со средней суточной температурой воздуха ≤ 8 0 С».

Пример расчета параметра R ТР

Для того, чтобы все стало более понятным, давайте рассчитаем сопротивлением теплопередаче стен (R ТР ) для дома построенного в г. Казань.

Для этого у нас есть две формулы:

R ТР = a х ГСОП + b,

Сначала рассчитаем ГСОП. Для этого ищем г. Казань в правой колонке СНиП 23-01-99.

Выполняем расчеты

Расчет толщины стен по теплопроводности является важным фактором в строительстве. При проектировании зданий архитектор рассчитывает толщину стен, но это стоит дополнительных денег. Чтобы сэкономить, можно разобраться, как рассчитать нужные показатели самостоятельно.

Скорость передачи тепла материалом зависит от компонентов, входящих в его состав. Сопротивление передачи тепла должно быть больше минимального значения, указанного в нормативном документе «Тепловая изоляция зданий».

Рассмотрим, как рассчитать толщину стены в зависимости от применяемых в строительстве материалов.

δ это толщина материала, используемого для строительства стены;

λ показатель удельной теплопроводности, рассчитывается в (м2·°С/Вт).

Когда приобретаете стройматериалы, в паспорте на них обязательно должен быть указан коэффициент теплопроводности.

Значения параметров для жилых домов указаны в СНиП II-3-79 и СНиП 23-02-2003.

Обыкновенный глиняный, силикатный и полнотелый кирпич

При сплошной кладке с внутренней штукатуркой

  • Для температуры воздуха 4С — толщина стен 30 см;
  • При температуре -5°С – толщина стен 25 см;
  • При температуре -10°С – 38 см;
  • При температуре -20°С – 51 см;
  • При температуре -30°С – 64 см.

Кирпичная кладка с воздушной прослойкой

  • Для температуры воздуха -20°С (-30°С) – толщина стен 42 см;
  • Для температуры воздуха -30°С (-40°С) – толщина стен 55 см;
  • Для температуры воздуха -40°С (-50°С) – толщина стен 68 см;

Сплошная кладка с плитными наружными утеплителями толщиной 5 сантиметров и внутренней штукатуркой

  • Для температуры воздуха -20°С (-30°С) – толщина стен 25 см;
  • Для температуры воздуха -30°С (-40°С) – толщина стен 38 см;
  • Для температуры воздуха -40°С (-50 °С) – 51 см;

Сплошная кладка с внутренним утеплением плитами термоизоляционными, имеющими толщину 10 сантиметров

  • Для температуры воздуха -20°С (-25°С) – толщина стен 25 см;
  • Для температуры воздуха -30°С (-35°С) – толщина стен 38 см;
  • Для температуры воздуха -40°С (-50 °С) – 51 см.

Кладка колодцевая с минеральной засыпкой с объемной массой 1400 кг/м3 и внутренней штукатуркой

  • Для температуры -10°С(-20°С) – 38 см;
  • Для температуры -25°С (-35°С) – 51 см;
  • Для температуры -35°С (-50°С) – 64 см.

Теплотехнический расчёт наружных стен

В процессе разработки проекта дома очень тщательное внимание нужно уделить теплотехническому расчету наружных стен, чтобы в дальнейшем при эксплуатации не расплачиваться, в прямом смысле, за экономию материалов и неверный подбор ширин и типов ограждающих конструкций.

Определимся с основными вводными:

Место строительства: Тюмень и окрестности
Назначение здания: жилое

Оптимальная температура воздуха в жилой комнате в зимний период согласно ГОСТ 30494-96 табл.1 составляет от +20 до +25 градусов, берем минимально допустимое:

tint = +20 °С

Расчетная температура наружного воздуха text, определяется по таблице 1, столбец 5 СНиП 23-01-99 Строительная климатология:

text = -38 °С

Там же, в 11 столбце, нам понадобится продолжительность отопительного периода, когда среднесуточная температура ниже +8 °С:

zh = 225 суток

Там же, столбец 12, средняя температура наружного воздуха за отопительный период:

tht = -7,2 °С

Это константные величины для нашего региона. Любая переплата в надежность, или, другими словами в утепление конструкции, поможет сократить дополнительные ежегодные расходы на источнике обогрева (газ, дрова, электричество). Не стоит основываться на собственных воспоминаниях о климатических условиях, т. к. они кратковременны и неточны, а здание строится минимум на 50 лет.

Определение градусо-суток отопительного периода (ГСОП):

Dd = (tint - tht) × zht = (20 + 7,2) × 225 = 6120 °С×сут

Нормативное значение приведенного сопротивления теплопередаче:

Rreq= a × Dd + b = 0,00035 × 6120 + 1,4 = 3,542 м2×°С/Вт

Требуемое сопротивление тепловой защите:

R0тр = 3,542 м2×°С/Вт

Это основной показатель, с которым мы будем сравнивать все тепловые сопротивления полученных стен из различных материалов для города Тюмени. Для других регионов нужно его пересчитать, основываясь на СНИП.

Кроме этих данных нам потребуются толщины слоев и их коэффициенты теплопроводности λi. Обычно эти данные открыто публикуются производителями материалов, либо их усредненные показатели можно взять в приложении 3, СНиП II-3-79* Строительная теплотехника.

В нашем примере в качестве утеплителя рассчитаем газоблок «Поревит» толщиной 200 мм, проверим достаточно ли его для утепления.

Название материала Ширина, м λ1, Вт/(м × °С) R1, м2×°С/Вт
Кирпич фасадный (бессер) 0,08 0,96 0,08 / 0,96 = 0,083
Воздух 0,02
Поревит БП-200 (D500) 0,2 0,12 0,2 / 0,12 = 1,666
Кирпич несущий 0,12 0,87 0,12 / 0,87 = 0,138
Штукатурка 0,02 0,87 0,02 / 0,87 = 0,023

Сумма термических сопротивлений всех слоев стены без учета слоя утеплителя

ΣRi = 0,083+ 0,138 + 0,023 = 0,244 м2×°С/Вт

Требуемое сопротивление утеплителя

Rут = R0тр - (0,115 + 0,044 + ΣRi) = 3,542 - (0,159 + 0,244) = 3,139 м2×°С/Вт

где:

0,115 = Rint = 1/αint = 1/8,7 — сопротивление теплообмену на внутренней поверхности стен

0,044 = Rext = 1/αext = 1/23 — сопротивление теплообмену на наружной поверхности

Требуемая толщина утеплителя δут

δут = λ2 × Rут = 0,12 * 3,139 = 0,38 м = 380 мм

В случае, когда в трехслойной кладке в качестве утеплителя применяются минеральная вата, стекловата или другой плитный утеплитель, необходимо устройство воздушной вентилируемой прослойки между наружной кладкой и утеплителем. Толщина этой прослойки должна составлять не менее 10 мм, а желательно 20—40 мм. Она необходима для того, чтобы осушать утеплитель, который намокает от конденсата.

Данная воздушная прослойка является не замкнутым пространством, поэтому в случае ее наличия в расчете необходимо учитывать требования п.9.1.2 СП 23-101-2004, а именно:


а) слои конструкции, расположенные между воздушной прослойкой и наружной поверхностью (в нашем случае — это декоративный кирпич (бессер)), в теплотехническом расчете не учитываются;
б) на поверхности конструкции, обращенной в сторону вентилируемой наружным воздухом прослойки, следует принимать коэффициент теплоотдачи αext = 10,8 Вт/(м°С).

Мы получили толщину утеплителя 380 миллиметров, значит блока «Поревит» с толщиной 200 в кладке недостаточно. Блока шириной 380 мм нет в сортаменте, а потому следует использовать близкий по значению 400 мм.

Определим общее термическое сопротивление стены теперь уже с учетом утеплителя:

R0 = 0,115 + 0,044 + 0,244 + 0,4/0,12 = 3,736 м2×°С/Вт

Если общее термическое сопротивление больше требуемого, значит расчет выполнен верно:

3,736 > 3,542 м2×°С/Вт

Лирическое отступление

Некоторые могут возразить, мол, строят стены из чистого «Поревита» толщиной 300 мм и в домах тепло — это верно.

Во-первых, не всегда уличная температура держится в своих минимальных значениях и 7–10 морозных дней можно потерпеть в прохладном здании, а во-вторых, можно добиться комфортной температуры в помещении увеличив расход тепловой энергии (газ, дрова, электричество).

Полученный показатель дает лишь рекомендованную толщину стен, при соблюдении которой, получите температуру в +20 °C в помещениях, при соблюдении технологий возведения прочих ограждающих конструкций: пол, потолок, окна, двери.

Типовые конструкции стен

Разберем варианты из различных материалов и различных вариаций «пирога», но для начала, стоит упомянуть самый дорогой и сегодня крайне редко встречаемый вариант — стена из цельного кирпича. Для Тюмени толщина стены должна быть 770 мм или три кирпича.

Брус

В противовес, достаточно популярный вариант — брус 200 мм. Из схемы и из таблицы ниже становится очевидно, что одного бруса для жилого дома недостаточно. Остается открытым вопрос, достаточно ли утеплить наружные стены одним листом минеральной ваты толщиной 50 мм?

Название материала Ширина, м λ1, Вт/(м × °С) R1, м2×°С/Вт
Вагонка из хвойных пород 0,01 0,15 0,01 / 0,15 = 0,066
Воздух 0,02
Эковер Стандарт 50 0,05 0,04 0,05 / 0,04 = 1,25
Брус сосновый 0,2 0,15 0,2 / 0,15 = 1,333

Подставляя в предыдущие формулы, получаем требуемую толщину утеплителя δут = 0,08 м = 80 мм.

Отсюда следует что утепления в один слой 50 мм минеральной ваты недостаточно, нужно утеплять в два слоя с перехлестом.

Любителям рубленных, цилиндрованных, клееных и прочих видов деревянных домов. Можете подставить в расчет любую, доступную вам, толщину деревянных стен и убедиться, что без внешнего утепления в холодные периоды вы: либо будете мерзнуть при равных расходах тепловой энергии, либо тратить больше на отопление. К сожалению, чудес не бывает.

Так же стоит отметить несовершенство стыков между бревнами, что неизбежно ведет к теплопотерям. На снимке тепловизора угол дома снятый изнутри.

Керамзитоблок

Следующий вариант так же набрал популярность в последнее время, керамзитоблок 400 мм с облицовкой кирпичом. Выясним какой толщины утеплитель нужен в этом варианте.

Название материала Ширина, м λ1, Вт/(м × °С) R1, м2×°С/Вт
Кирпич 0,12 0,87 0,12 / 0,87 = 0,138
Воздух 0,02
Эковер Стандарт 50 0,05 0,04 0,05 / 0,04 = 1,25
Керамзитоблок 0,4 0,45 0,4 / 0,45 = 0,889

Подставляя в предыдущие формулы, получаем требуемую толщину утеплителя δут = 0,094 м = 94 мм.

Для кладки из керамзитоблока с облицовкой кирпичом требуется минеральный утеплитель толщиной 100 мм.

Газоблок

Газоблок 400 мм с нанесением утеплителя и оштукатуриванием по технологии «мокрый фасад». Величину внешней штукатурки в расчет не включаем из-за крайней малости слоя. Так же, в силу правильной геометрии блоков сократим слой внутренней штукатурки до 1 см.

Название материала Ширина, м λ1, Вт/(м × °С) R1, м2×°С/Вт
Эковер Стандарт 50 0,05 0,04 0,05 / 0,04 = 1,25
Поревит БП-400 (D500) 0,4 0,12 0,4 / 0,12 = 3,3
Штукатурка 0,01 0,87 0,01 / 0,87 = 0,012

Подставляя в предыдущие формулы, получаем требуемую толщину утеплителя δут = 0,003 м = 3 мм.

Здесь напрашивается вывод: блок Поревит толщиной 400 мм не требует утеплителя с внешней стороны, достаточно внешней и внутренней штукатурки или отделки фасадными панелями.

Важное замечание!

Несмотря на то, что мы получили для газобетона минимальную толщину утеплителя, это вовсе не значит что он не нужен — обязательно нужен.

Если объяснить это коротко, то коэффициенты теплороводности λ всех материалов указываются для идеальных условий: постоянная температура и влажность. В жизни же газобетон увлажняется из-за разности температур внутри и снаружи дома, при этом значительно теряет свои характеристики теплопроводности.

Заключение

Таинство теплотехнического расчета открывает не только возможность в подборе стеновых ограждений: пирог утепленной кровли, полы первого этажа и чердачные перекрытия, всё считается с применением этих формул. Для пола нужно учитывать, что температура в пространстве между землей и полом не опускается ниже +5 градусов, поэтому требуемое сопротивление тепловой защите R0тр придется подобрать по-новой.

Станет ли дом тёплым и экономичным зависит только от вас, а в следующей статье мы разберём вопросы: конденсата, точки росы, правильного утепления газобетона и почему в качестве утеплителя стен не стоит использовать пенопласт и пенополистирол.

Толщина стен каркасного дома для зимнего проживания, постоянного и временного


Вопросы, рассмотренные в материале:
  • От чего зависит толщина стен каркасного дома
  • Что еще влияет на выбор оптимальной толщины стен каркасного дома
  • Какой должна быть толщина утеплителя для стен каркасного дома
  • Как рассчитать толщину утепления стен каркасного дома из минеральной ваты
  • Как влияет использование пенопласта на толщину стен каркасного дома
  • В каких случаях нужно учитывать вентиляционный зазор для расчёта толщины стен каркасного дома

Толщина стен каркасного дома напрямую влияет на уровень комфорта проживающих в нем людей. Это тепло- и пароизоляция, ветро- и шумозащита. Стоит сделать неверные расчеты, и «каркасник» из современного энергоэффективного жилья превратится в источник нескончаемых проблем.

Толщина стен каркасного строения рассчитывается исходя из климата региона, комплектующих, используемых при его возведении, свойств материала утеплителя. Как правильно рассчитать этот параметр и на что обращать внимание при расчетах, вы узнаете из данного материала.

От чего зависит толщина стен каркасного дома

Стены коттеджа, построенного по каркасной технологии, состоят из нескольких слоев. Благодаря использованию таких стеновых панелей внутри строения всегда будет тепло. Должная теплоизоляция обеспечивается за счет воздушной прослойки.

Какая толщина стен в каркасном доме? Здесь все зависит от количества слоев стеновой панели:

  • В качестве первого слоя используется внутренняя отделка, например гипсокартонные листы. С их помощью удастся спрятать все изъяны поверхности. На гипсокартон можно наклеить обои, покрасить либо нанести декоративную штукатурку.
  • Второй слой — это ОСБ-плита, которая является основанием для внутреннего слоя отделки.
  • Третий слой представляет собой пароизоляцию. Она необходима, чтобы не допустить проникновения пара внутрь стены, а также для отведения влаги из панели.
  • Четвертый слой — утеплитель. Толщина стен каркасного дома зависит в том числе от этого материала. Утеплитель является важнейшим элементом стеновой панели. Поэтому нужно заранее, до того как вы начнете строить дом, выбрать подходящий материал. То, насколько толстым будет слой теплоизоляции, зависит от сечения бруса. Например, когда слой утеплителя 10 см, сечение бруса не должно превышать это значение.

Узлы крепления


Примеры узлов крепления каркасного строения
Узлы стен каркасного дома – это места их креплений между собой и к основанию.

Основные соединения:

  1. Соединение несущих стен с кровлей. Монолитные стойки устанавливаются перпендикулярно стене, но на фронтоне или на перегородках они располагаются параллельно. Углы стенового каркаса необходимо укрепить дополнительными стойками.
  2. Межстеночные узлы. Для надежности соединения межкомнатных стен с наружными конструкциями, в боковом каркасе перпендикулярно к угловой крайней стойке располагается дополнительная. Это необходимо для правильного формирования внутреннего угла и упрощает монтаж ОСБ плит.
  3. Скрепление перегородок и стен с полом и перекрытиями. Стойки несущего каркаса прибиваются тремя гвоздями длиной 9 см к балкам. Если вертикальная конструкция возводится прямо на обвязке балок или перемычках, непосредственно в нее забивается третий гвоздь. При установке межкомнатных перегородок стойки каркаса прибиваются одним элементом крепления.
  4. Узлы дверных и оконных проемов. В финской и канадской технологии усиливаются проемы по-разному. К примеру, американцы придумали способ с использованием сдвоенных стоек, монтируемых над проемами и под ними. Над проемом крепится хидер из доски, под проемом горизонтальные доски, которые впоследствии держат вес установленной конструкции. Финская технология вместо хидера предусматривает ригель.
  5. Укосины или диагональные распорки – это один из важнейших элементов конструкции каркаса. Именно эти элементы не дают дому покоситься и упасть, обеспечивая каркасу дополнительную прочность и жесткость. Укосины врезаются в нижнюю и верхнюю обвязку балок. Применяются они в обязательном порядке, если не планируется использование OSB листов или фанеры для обшивки каркаса. Укосины могут быть деревянными или металлическими.
  6. Угловое соединение двух несущих стен. В зимнее время углы имеют свойство промерзать, поэтому просто соединить угловой брус не получится. Делается угол по схеме 2+1, где третья стойка прибивается к одной из крайних и формирует полноценный угол. Соединяются стойки пятью 90 мм гвоздями.


Классическая схема пирога кирпичной стены современного строения

Что еще влияет на выбор оптимальной толщины стен каркасного дома

Как выбрать толщину стены каркасного дома? Решение зависит от климата, в котором вы проживаете. Например, для холодного северного региона очень важно, чтобы стеновые панели очень хорошо держали тепло, поэтому в конструкции будет 2 слоя теплоизоляционного материала. Конечно, такая необходимость есть не всегда, в большинстве случаев можно обойтись и стандартным каркасом. Но если вы хотите подстраховаться, теплоизоляция должна быть двухслойная.

Толщина утеплителя внутренних стен в каркасном доме для летнего проживания — до 10 см. Однако если вы планируете находиться в коттедже зимой, выбирайте теплоизоляционный материал толщиной 15–20 см. Кроме того, необходимо учитывать отделку строения изнутри и снаружи.

Какая будет толщина стен каркасного дома, если применяются такие материалы, как минеральная вата или пенопласт? В этом случае стеновые панели (вместе с внешней и внутренней отделкой) будут 20–25 см. При этом толщина утеплителя составит 15–20 см.

Когда в качестве теплоизоляционного материала используются пенопластовые плиты (5–10 см), их укладывают в 2 слоя, чтобы улучшить теплоизоляцию.

Обратите внимание! Второй слой материала располагают так, чтобы стыки с первым слоем не совпадали. Такая технология укладки исключает образование мостиков холода, ухудшающих теплоизоляцию помещения.

В качестве утеплителя также используются насыпные материалы: солома, опилки, керамзит либо полистирол. С их помощью обычно утепляют сараи, бани и гаражи. Утеплитель засыпают в каркас стены при помощи строительного оборудования. Рекомендуется выбирать насыпной утеплитель только для пола и потолка. Утеплять таким способом стены нежелательно, ведь материал дает усадку, в результате образуются пустоты. Чтобы не допустить этого, с помощью строительного оборудования сыпучий утеплитель утрамбовывают.

Область применения

Настоящий Свод правил распространяется на проектирование и строительство одноквартирных и блокированных жилых домов высокой энергоэффективности (по СНиП 31-02) со стенами каркасно-обшивной конструкции на деревянном каркасе (далее – дома) и устанавливает положения, связанные с особенностями конструкции и эксплуатации этих домов.

В этих домах предусматривается создание регулируемого температурно-влажностного режима и поддержание соответствующего санитарным нормам качества воздуха в помещениях при высокой степени изоляции внутреннего пространства с устройством преимущественно системы воздушного отопления, совмещенной с системой механической вентиляции; возможно также устройство систем водяного отопления и механической вентиляции. На дома, в которых не предусматривается применение указанных решений, настоящий Свод правил не распространяется. Такие дома должны проектироваться в соответствии с общими требованиями строительных норм и правил.

Соблюдение правил, установленных в настоящем документе, при проектировании и строительстве домов обеспечивает соответствие домов обязательным требованиям СНиП 31-02 по прочности и устойчивости, пожарной безопасности и безопасности при пользовании, обеспечению санитарно-эпидемиологических требований, энергоэффективности и долговечности.

Какой должна быть толщина утеплителя для стен каркасного дома

Для утепления каркасного дома используются SIP-панели. Они состоят из пенополистирола, который обшит древесиной. Толщина стен определяется на заводе, где производятся панели. Они могут быть от 12,5 до 22,5 см.

На толщину стен каркасного дома влияют материалы, используемые для внешней и внутренней отделки, которая может составлять 2–10 см.

Чтобы улучшить теплоизоляцию дома с вентилируемым фасадом, необходима воздушная прослойка (1-2 см). Не стоит применять материалы большой толщины для внутренней отделки, чтобы не уменьшать пространство внутри дома. При необходимости дополнительного утепления рекомендуется все работы проводить снаружи.

Лучше всего сделать это при помощи пенопласта. Данный материал негигроскопичен и защищает утеплитель, расположенный внутри, от влаги. Если стены утеплены минватой, то именно пенопласт идеально подойдет для внешней отделки.

Как рассчитать толщину стен каркасного дома? Прежде всего определяемся с толщиной теплоизоляционного материала. Затем рассчитываем габариты стен. Дело в том, что от утеплителя зависит не только толщина стеновой панели, но и ее конструкция. Если применяется минвата, потребуется зазор для вентиляции. При использовании пенополистирола (пенополиуретана) такие пустоты оставлять не нужно.

Технология строительства

Прекрасными теплоизоляционными материалами являются пенобетон и дерево. Однако существуют и менее эффективные, но востребованные материалы, например, минеральная вата.

Она хороша тем, что наделена такими качествами, как влагостойкость, непродуваемость, к тому же не имеет швов. Но построить каркасный дом из такого материала невозможно, ведь он довольно мягок. Впрочем, можно сочетать его и с другими материалами, чтобы получить жесткую конструкцию. Она выполняется из листов металла или дерева, внутри которых находится и утеплитель, и пароизоляция.

Среди самых распространенных технологий, можно выделить два типа: щитовую и каркасно-рамочную. Для того чтобы определить, какие между ними отличия, нужно рассмотреть обе технологии.

Щитовая конструкция. С такой конструкцией способны справиться только специалисты. Сама коробка складывается довольно быстро: приблизительно за две недели. Состоит она из готовых щитов, которые нужно только транспортировать на место строительства. Изготавливаются они на заводах по тому же принципу, что и сэндвич-панели. Эти щиты имеют в своем составе по два слоя металлической и деревянной обшивки, между которыми укладывается теплоизоляционный слой и слой пароизоляции. Это позволяет комфортно жить даже в холодное время года.

Как рассчитать толщину утепления стен каркасного дома из минеральной ваты

Чаще всего в качестве утеплителя каркасной стеновой панели применяется минвата. Этот материал долговечный и эффективно сохраняет тепло. Если дом утеплен матами из минеральной ваты, то удастся избежать 99 % потерь тепловой энергии, поскольку данный материал пропускает десятые доли Вт через 1 м2.

То, насколько эффективно внутри строения будет сохраняться тепло, зависит от теплопроводности выбранного материала. Например, у стекловаты этот параметр равен 0,035–0,055 Вт/м*К, у минеральной базальтовой ваты 0,039-0,045 Вт/м*К. Это значит, что с одного м2 стены будет утекать до 0,055 (до 0,045 для базальтовой ваты) Вт тепловой энергии.

Теплопроводность зависит от структуры и жесткости материала. Из минеральной ваты производят твердые плиты, которые укладывают под штукатурку. Такой утеплитель достаточно плотный, с высокой теплопроводностью (0,04–0,045 Вт/м*К). Но из минваты также изготавливают мягкие и рыхлые маты. Соответственно, у них теплопроводность будет низкая 0,035–0,039 Вт/м*К.

Чтобы снизить тепловые потери дома, следует выбирать материал с наименьшим значением теплопроводности. Ориентируясь на данный параметр, определяют толщину утеплителя для каркасного дома.

Если вы хотите построить коттедж для круглогодичного проживания, как узнать толщину теплоизоляционного материала? Для этого воспользуйтесь справочными таблицами, где указана ширина утеплителя для разной температуры окружающей среды (-5 °С, -10 °С, -15 °С либо -20 °С).

Чтобы определить толщину минеральной ваты, ориентируйтесь на самые низкие минусовые температуры. Например, в вашем городе зимой столбик термометра обычно не опускается ниже -10 °С. Однако бывают морозы до -25 °С, именно на этот показатель стоит ориентироваться при расчетах.

При утеплении стеновых панелей каркасного дома используют минеральную вату следующей толщины:

Населенный пункт Толщина материала
Магадан 17-18 см
Иркутск 16-17 см
Новосибирск 15-16 см
Екатеринбург 14-15 см
Санкт-Петербург 13-14 см
Краснодар 9-10 см
Сочи 7-8 см

Расчет утеплителя из минваты

S = теплосопротивление стены, умноженное на коэффициент теплопроводности.

Выбирать теплосопротивление следует, ориентируясь на климат в регионе, где вы планируете построить дом. В данном параметре учтены средняя зимняя температура, а также максимально низкие показатели в морозы.

ТОП-5 статей по строительству:

  • Можно ли построить на участке второй дом: разбираемся в законодательстве
  • Расположение дома на участке: учитываем стороны света, расстояние до соседей и нормативные акты
  • Из чего лучше строить дом: обзор популярных материалов
  • Дом на 2 семьи с разными входами: планировка и преимущества
  • Материнский капитал на строительство дома: как получить и потратить

Коэффициент теплопроводности характеризует теплоизоляционный материал. Внимательно изучите, что написано на упаковке утеплителя, либо воспользуйтесь специальной таблицей, чтобы узнать эту характеристику.

Теплосопротивление стеновых панелей в зависимости от региона:

Населенный пункт Теплосопротивление, Вт/м2·°C
Якутск 5,28
Магадан 4,33
Иркутск 4,05
Новосибирск 3,93
Екатеринбург 3,65
Владивосток 3,25
Санкт-Петербург 3,23
Ростов-на-Дону 2,75
Краснодар 2,44
Сочи 1,79

Начальный этап возведения стен – сборка каркаса

Каркас определяет геометрию дома, обеспечивает его жесткость и безопасность

Именно поэтому так важно правильно выбрать для него стройматериал и соблюсти технологию возведения

Нижняя обвязка – используемый материал и подготовка к укладке

Через неделю после заливки фундамента можно приступать к укладке нижней обвязки. Она представляет собой опору для будущих стен, соединяет их с фундаментом. Чаще всего выполняется из бруса с прямоугольным сечением 150х200 мм.

Вы можете выбирать между цельным и клееным брусом. Их основные отличия – показатель прочности и цена. Клееный брус способен выдержать большую нагрузку, но и цена у него выше, чем у цельного.

Непосредственно перед укладкой обвязки обязательно проверяют ровность фундамента. Если горизонталь выдержана, приступают к гидроизоляционным работам. Для этого используют битум или рубероид.

Обратите внимание! При отклонении горизонтали больше, чем на 10 мм используют строительный раствор. Если отклонение менее 10 мм, под обвязку подкладывают дощечки

Соединение брусьев нижней обвязки и ее фиксация на фундаменте

К фундаменту обвязку крепят с помощью анкерных болтов. Отверстия для них делают в брусьях и фундаменте на расстоянии 1-1,2 м друг от друга. Анкеры должны иметь диаметр 12-16 мм и входить в бетон на глубину не менее 100 мм. Выбирайте анкерные болты с шестигранной гайкой и широкой шайбой.

Между собой брусья можно соединять несколькими способами

Особое внимание следует уделить углам. Для этих участков подходят следующие типы соединений:

  • «в полдерева» и «в лапу»;
  • «ласточкин хвост»;
  • «коренной шип».

Последние два варианта надежные, но трудоемкие. Именно поэтому на практике широко используют соединения «в полдерева» и «в лапу».

Соединение «в полдерева» подразумевает выпиливание части бруса. Высота выпила равна ½ от толщины пиломатериала, а глубина – его полной толщине. Соединение «в лапу» выполняют аналогичным образом, но срез делают под углом. В результате выступающая часть бруса имеет трапециевидную форму.

При этом брусья дополнительно укрепляют металлическими уголками с усилением, гвоздями 120-150 мм. Можно также использовать нагель – деревянный штырь, соединяющий брусья между собой. Он должен быть чуть меньше по высоте и диаметру, чем заранее подготовленное для него отверстие. Связано это требование с последующей усадкой каркасного дома.

Установка вертикальных стоек

Вертикальные стойки каркаса начинают устанавливать с углов. Для фиксации угловых элементов на нижней обвязке используют металлические усиленные уголки.

Стойки на прямых участках можно закрепить путем полной или неполной вырубки или с помощью все тех же стальных уголков. В данном случае подойдут обычные изделия без дополнительного усиления.

Метод вырубки предполагает выпиливание в брусьях обвязки специальных пазов. Их ширина соответствует аналогичной величине вертикальной стойки, а высота равна 30-50% от толщины обвязочного бруса. При полной вырубке торец стойки полностью утапливается в ней на выбранную высоту, при неполной – лишь частично. В результате выпила он приобретает Г-образную форму.

Обратите внимание! Если вы выбираете метод вырубки, то длину стоек, соответствующую высоте будущих стен, нужно увеличить на высоту двух пазов. Шаг стоек во многом зависит от заранее выбранного материала стен

Шаг стоек во многом зависит от заранее выбранного материала стен.

Выполнение верхней обвязки

Верхнюю обвязку выполняют аналогично нижней. Крепление стоек к ее горизонтальному брусу также может осуществляться с помощью металлических уголков или вырубки. При этом выбирают тот способ, который уже был использован при работе с нижней обвязкой.

Это важно! Верхние пазы для стоек следует вырубать строго перпендикулярно нижним. Это позволит избежать перекоса каркаса

Каждую вертикальную стойку не только вставляют в вырубленный паз, но и дополнительно фиксируют двумя гвоздями. Они должны быть заглублены в элемент каркаса не менее чем на 100 мм.

Укосины – для чего они нужны

Укосины – это доски с сечением 25х100 мм. Зафиксированные на брусьях нижней, верхней обвязки и стойках, они придают конструкции пространственную жесткость.

Это важно! Не путайте с длинными укосинами, которые соединяют несколько стоек, короткие распорки в пределах одного вертикального элемента

Устанавливают укосины под углом 45-60°, вырезая для них пазы в каркасе. В местах выпила их дополнительно фиксируют двумя гвоздями. Для стен длиной до 6 м достаточно две укосины, направленных от центра нижней обвязки к двум верхним углам. Для стен большей длины их количество также можно увеличить.

Как влияет использование пенопласта на толщину стен каркасного дома

Пенопласт применяется, когда дом возводится по каркасно-щитовой технологии. Стены строят из блоков, которые уже были утеплены в заводских условиях. Также пенопластом утепляют каркасные строения, этот материал прекрасно дополняет минеральную вату.

Какая будет толщина стен дома, если вы проживаете в регионе с теплым климатом? В этом случае будет достаточно пенопласта толщиной 7 см. В центральном регионе России потребуется утеплитель толщиной 15 см.

Утеплять стены каркасного дома необходимо пенопластом, плотность которого начинается от 25 кг на м3. Обратите внимание на этот параметр при выборе ширины утеплителя. Так, использование пенопласта с плотностью 25 кг на м3 и шириной 10 см равноценно применению утеплителя плотностью 35 кг на м3 и шириной 5 см. Плотность и ширину можно изменять, чтобы подобрать теплоизоляционный материал с подходящими параметрами.

Теплопроводность пенополистирола точно такая же, как у минваты, и варьируется от 0,03 до 0,045 Вт/м*К. Чтобы рассчитать толщину утеплителя для каркасного дома, воспользуйтесь вышеописанной формулой: теплосопротивление стены × коэффициент теплопроводности.

Заказывая пенопластовые плиты, выберите толщину распиливания. Купленный утеплитель будет такого размера, какой вам необходим. Вам не придется переплачивать за ненужные сантиметры пенопласта.

Требования к теплоизоляционному материалу

Каркасы домов, возведенных по «канадской» технологии, собираются из плит OSB или дерева. Чтобы утеплитель не стал причиной порчи конструкций, он должен обладать достаточной паропроницаемостью – не менее 0,32 Мг.

Этому требованию в абсолютной мере соответствуют волокнистые теплоизоляторы – минераловатные материалы. Популярные синтетические утеплители, такие как пенопласт и аналоги на полимерной основе, нельзя применять в деревянных конструкциях по двум причинам:

  1. Во-первых, из-за отсутствия упругости теплоизолятор не сможет подстроиться под временные деформации древесины (усушка, увеличение объема). Как результат – образование трещин и мостиков холода.
  2. Во-вторых, пенопласт и его аналоги не дают «дышать» дереву. Это приводит к накоплению влаги, появлению плесени и гниению конструктивных элементов.

Выбирая, чем утеплить каркасный дом, помимо паропроницаемости, следует учесть и дополнительные свойства теплоизолятора. Приветствуется такие показатели:

  • пожаробезопасность;
  • экологичность;
  • низкая теплопроводность;
  • стойкость к усадке;
  • минимальное водопоглощение.

Как сделать эконом-вариант теплицы для зимы

Если финансы не позволяют вам построить капитальную теплицу – не отчаивайтесь. При должной смекалке можно достигнуть отличного результата при минимальных денежных затратах. Мы предлагаем вам лично убедиться. Как просто и недорого строится зимняя теплица своими руками расскажет видео из программы «Четыре сотки»:

Хозяева подобного здания еще летом должны продумать, как утеплить щитовой дом для зимнего проживания. Возводится такой дом обычно в довольно короткие сроки, и если дело происходит в теплое время года, есть шанс временно не это не обратить должного внимания и подзабыть, что будет выглядеть достаточно существенно в пору зимних холодов и ветров.

Такие строения частенько ставятся на дачных участках: они дешевы, быстры в изготовлении и вполне отвечают всем требованиям загородной жизни. Но – только, когда на улице тепло и даже жарко. Зимой типовой каркасный домик очень холоден, даже если вы предусмотрели какое-нибудь отопление в нем (что без утепления, как правило, деньги на ветер). Не спасет и система теплого пола, которую многие считают панацеей.

Все дело в очень слабой теплоизоляции; включая котел, вы фактически отапливаете улицу. Конечно, есть варианты щитовых строений, рассчитанные на круглогодичное обитание в них. Но на дачах обычно ставится самая простая, летняя модификация – люди в большинстве своем не предполагают возвращаться к садам и огородам до весны. И если у вас возникли новые интересы, обстоятельства и хобби, призывающие вас в холода пожить на даче, нужно озаботиться ее комфортабельностью. Хотя бы в плане выполненного объема работ по утеплению.

Как утеплить щитовой дом для зимнего проживания?

Процесс можно разбить на три одинаково важных этапа.

Убираем щели

Обследование начинается со стен

. Наиболее вероятные места образования щелей – углы помещения, стыки стен и пола (зачастую здесь щели прикрыты плинтусами, но из-под них все равно дует), оконные проемы (здесь проверяется весь периметр, но особенно придирчиво – внизу, под подоконником, если он установлении, или под нижним наличником). На плоскостях стен, если дом не слишком стар, обычно щели отсутствуют.

Найденные зазоры конопатятся. Использовать для этого можно дедовские материалы, то есть паклю или джутовую веревку. Наносится немного клея ПВА, и чопик плотно вбивается в найденную дырку.

Проверке подлежит и потолок: теплый воздух, как известно из уроков физики, склонен подниматься. И если перекрытие дырявое, он будет греть ненужный чердак, вместо того, чтобы остаться в комнате. Целостность потолка легко проверить зимой: ставите под крышей тазик со снегом, если не тает – значит, доступа из нижнего помещения нет. При обнаружении щелей они задуваются со стороны крыши пенополистиролом из распылителя.

Устранив подобные дефекты, можно приступать к самой теплоизоляции. И сначала надо выбрать утеплительный материал.

Что годится для теплоизоляции

Наружное утепление

  • Стены зачищаются, обнаруженные дефекты конопатятся, поверхность пропитывается антисептиками.
  • Набивается обрешетка. Если утеплитель листовой, она будет ячеистой, и размеры гнезда между рейками соответствуют размерам плиты.
  • Если рулонный – планки набиваются без перемычек по всей длине или высоте дома с расстоянием в ширину рулона. Ровность прокладки обрешетки контролируется уровнем: от этого зависит гладкость стены после финишной отделки.
  • По всей поверхности прокладывается гидроизоляция. Ее роль отлично исполнит строительный полиэтилен, прикрепляемый пистолетом.
  • Полотнища должны заходить друг на друга и не натягиваться, чтобы не мешали последующей укладке изолятора. Стыки проклеиваются скотчем.
  • Теплоизолятор размещается внутри обрешетки и крепится либо клеем, либо на дюбеля. Если выбран клей, стену для лучшего сцепления материалов советуют прошлифовать.

Внутреннее утепление

Если вам покажется, что только ДСП и гипсокартона маловато, можете использовать плиты силикат-кальция. Они разрешены для внутренних утеплительных работ (поскольку относятся к дышащей обшивке), имеют высокие теплоизоляционные характеристики и по толщине превышают привычные материалы. Да, и не верьте тем, кто уверяет вас, что каркасное жилище – только для лета, так как утеплить щитовой дом для зимнего проживания не только возможно, но и довольно недорого.

Фундамент

Для каркасного дома можно использовать фундамент любого типа, перед выбором обязательно нужно определить, на каком грунте будет производиться строительство. Необходимо узнать на какую глубину промерзает грунт зимой.

Свайно винтовой фундамент обвязывают брусом.

Лучшие каркасные дома под ключ чаще всего строят на столбчатом или свайно-винтовом фундаменте.

  • Столбчатый фундамент. Столбы устанавливаются во всех углах постройки, под пересечениями стен, под прогонами, а также в местах повышенных нагрузок. Сверху столбов укладываются обвязочные балки, которые соединяют фундамент единым каркасом. Главная особенность такой конструкции – дешевизна.
  • Свайно-винтовой фундамент. Используются на всех типах почв, кроме каменистых почв. Не требуют земляных работ, однако для установки сваи понадобится как минимум три рабочих. Преимущества – высокая скорость установки и доступная цена.

Фундамент под жилье

Итак, если вы строите своими руками дом для проживания в нем постоянно, обратите внимание на фундамент. Мы НЕ рекомендуем ставить малозаглубленный фундамент и столбчатый

Эти фундаменты хороши для дачи, но не для жилья. Поэтому стоит рассмотреть либо ленточный монолитный фундамент с глубиной ниже точки промерзания (для каждого региона она своя), либо свайно-винтовой, однако у него также имеется ряд претензий – в основном к качеству свай на нашем рынке.

Фундамент для каркасного дома укреплен арматурой. Опалубка из доски с покрытием из пленки — для надежности.

Итак, ленточный фундамент. Он возводится в несколько этапов. Более подробную информацию вы найдете в тематическом разделе на нашем сайте, а здесь я только кратко расскажу основные этапы возведения:

  1. Расчищаем территорию, стараясь, чтоб она была ровной и без мусора в виде камней, веток, палок и пр.
  2. Используя веревку и колышки, с помощью лазерной строительной линейки (можно и без нее, но так удобнее), делаем разметку.
  3. Копаем траншею, толщиной минимум 30 см и глубиной минимум полметра.
  4. Устанавливаем опалубку нужной высоты, обычно от 40 см и выше. Чем выше – тем лучше.
  5. Заливаем бетоном и даем пару недель застыть.
  6. Проверяем ровность поверхности, чтобы не было перекосов. Где надо – доливаем фундамент. Вновь проверяем геометрию.
  7. Снимаем опалубку, проверяем углы. Если опалубка была толковая, то с углами будет все в порядке. Если опалубку вы делали своими руками и использовали старые доски, то могут быть проблемы. В таком случае необходимо углы ровнять, устраивая опалубку заново.

Это что касается ленточного фундамента, который подходит для жилого здания. Свайно-винтовой устанавливается гораздо проще, однако качество его будет ниже, если вам попадутся недобросовестные продавцы свай. Чтобы не ошибиться, необходимо лично просмотреть каждую сваю и ознакомиться с документами

Особое внимание обратите на толщину защитного слоя. У некоторых свай защитный слой частично удаляется еще в момент вкручивания их в землю, но узнаете вы это только тогда, когда лопасти будут разрушены

На самом деле существует огромная разница между канадскими или финскими стандартами и российскими, поэтому если не удалось достать нормальные сваи – вам можно посочувствовать. Отзывы о домах, которые простояли на сваях, более 10 лет в нашей стране отсутствуют, так как такие здания стали строить относительно недавно.

Винтовые сваи

Сваи

Пошаговая установка свай:

  1. Делается разметка фундамента, отмечаются места, куда будут установлены сваи.
  2. Использую трубу в виде рычага, вставленного в отверстие сваи сверху, вкручивается свая на нужную глубину – ниже точки промерзания. Для этого достаточно двух человек.
  3. Свая должна вкручиваться строго вертикально, поэтому вертикальность проверяется отвесов и во время установки, и после.
  4. Все сваи должны быть установлены так, чтобы обвязка последующая была на одном уровне.
  5. Выкручивать назад сваю, если вы ее «перекрутили» уже нельзя.

Свайный фундамент хорош тем, что может возводиться на любых почвах, и даже в таких сложных местах, как по оврагам или берегам рек.

Установка винтовых свай

Калькулятор толщины трубы в соответствии с ASME B31.3 » The Piping Engineering World

Этот калькулятор толщины трубы рассчитывает требуемую толщину трубы для технологической трубы на основе кода ASME B31.3. Подробная информация о скрытых расчетах приведена в конце этого калькулятора.

Этот калькулятор рассчитывает требуемую толщину трубы, находящейся под внутренним давлением, на основе критериев, указанных в разделах 302.1.1 и 302.2.2 ASME B31.3 Нормы для трубопроводов под давлением.

Требуемый ввод

  1. Материал трубы.
  2. Труба АФД.
  3. Тип конструкции трубы: бесшовная, EFW, ERW и т. д.
  4. Расчетная температура.
  5. Расчетное давление.
  6. Допуск на коррозию для материалов и условий эксплуатации.
  7. Механический припуск.
  8. Точность фрезерования.

Как известно, ASME B31.3 содержит формулу и рекомендации по расчету труб под давлением. Хотя формула довольно проста, найти правильные значения отдельных факторов иногда бывает непросто.Этот калькулятор толщины технологической трубы использует следующую формулу для расчета толщины стенки.

304.1.2 (a) уравнение 3a:

  1. Бесшовные трубы: Расчетная толщина t = (PD)/2(SE+PY)
  2. Сварные трубы: Расчетная толщина t = (PD)/2(SEW+PY)

Где :

P : Внутреннее расчетное манометрическое давление

D : Внешний диаметр трубы

В этом калькуляторе внешний диаметр взят из Американских стандартов труб для выбранного номинального диаметра трубы :

  1. ASME10: Сварные и бесшовные трубы из кованой стали.
  2. ASME B36.19: Трубы из нержавеющей стали.

S : Значение допустимого напряжения для материала из Таблицы A-1

Это значения допустимого напряжения для различных материалов при разных температурах. Приведено в таблице A-1 стандарта ASME B31.3. Я включил в этот калькулятор часто используемые материалы труб. Если вы хотите, чтобы были включены дополнительные материалы ASTM, укажите это в разделе комментариев ниже.

E : Коэффициент качества продольного сварного шва

  1. Применимо согласно ASME B31.3  Таблица A-1A или A-1B .
  2. 1 Для бесшовных труб.
  3. 0,60 для труб, сваренных встык.
  4. 0,85 для труб, сваренных сопротивлением.

W : Коэффициент уменьшения прочности сварного соединения

  1. Применяется согласно пункту 302.3.5(e) ASME B31.3
  2. Применяется только для сварных труб.
  3. W означает «1» для бесшовных труб.
  4. Значение W принимается равным 1,0 при температуре 510°C (950°F) и ниже и 0,5 при 815°C (1500°F) для всех материалов.
  5. Значение линейно интерполировано для промежуточных температур.

Y : Коэффициент из таблицы 304.1.1,

Действительно для t < D/6 и для показанных материалов. Значение Y может быть интерполировано для промежуточных температур.

Добавление припусков

Расчетная расчетная толщина стенки должна быть добавлена ​​с припуском на коррозию, механическим припуском на нарезание канавок, резьбы и т. д. и производственным допуском, чтобы получить окончательное значение. Следующее более высокое стандартное значение толщины из стандартов труб, таких как ASME B36.10 и ASME B36.19.

Требуемая толщина = Расчетная толщина + припуски.

Выбор толщины стенки

Конструктор должен выбрать толщину из таблиц номинальной толщины, содержащихся в Таблице 1, указанной в ASME B36.10 и B36.19, чтобы она соответствовала значению, рассчитанному для выполнения условий, для которых требуется труба.

Пожалуйста, оставьте свои комментарии / предложения в поле для комментариев ниже.

Нравится:

Нравится Загрузка…

Калькулятор веса трубы – дюймовая и метрическая система

Калькулятор веса трубы – британская и метрическая система

Нажмите для данных или таблицы:






Формула веса трубы – эту формулу можно использовать для определения веса на фут трубы любого размера с любой толщиной стенки.








Имперская формула:

Вес/фут = 10,69*(НД – толщина стенки)*толщина стенки



* В качестве оценки веса следует использовать итоговые значения.











* Для оценки веса следует использовать итоговые значения.








Как рассчитать вес

Вес любой трубы можно рассчитать по следующим формулам.Просто умножьте соответствующую плотность сплава на показанный ниже расчет требуемой детали.

Имперский Пример
плотность (фунт/дюйм³) 0,284 фунта/дюйм³
х
(наружный диаметр² – (наружный диаметр – 2xT)²) (3,0 дюйма² – (3,0 дюйма – 2×0,022 дюйма)²)
х
Длина 12 дюймов
х
№/4
=
вес 0.702 фунта





Метрическая система Пример
плотность (г/см³) 7,85 г/см³
х
(наружный диаметр² – (наружный диаметр – 2xT)²) (50,0 мм² – (50,0 мм – 2×1,0 мм)²)
х
Длина
х
π/4000
=
вес
1.209 кг





Таблица требований к минимальной толщине стенки

API

Рассчитайте давление внутренней текучести (разрыва) для 26,40 фунт/фут, класс N-80, 7,625 дюйма. трубка. Предположим, что толщина стенки (t) составляет 0,328 дюйма. Используйте коэффициент минимальной толщины стенки API, равный 0,875. Пересчитайте результаты и используйте толщину стенки 95 %.

Решение:

1.Внутреннее давление текучести (разрыв) рассчитывается по уравнению. 11.3:

2 (80 000 фунтов на кв. дюйм) (0,328 дюйма) 7,625 дюйма, 6 022 фунта на кв. дюйм 6 020 фунтов на кв. дюйм

2. Пересчитайте результаты с толщиной стенки 95 %:

Если труба будет использоваться для работы с высокосернистым газом, ее часто необходимо прокатывать с большой толщиной стенки. Такой подход позволяет использовать более мягкий металл, менее подверженный сульфидному растрескиванию. Инженер должен указать на трубе требуемый предел разрыва и допустимый предел текучести.Кроме того, необходимо указать 01) или ID, в зависимости от требований по спуску обсадной колонны в скважину ограниченного размера или необходимости прохождения долота определенного размера внутри обсадной колонны, подлежащей прокатке.

Пример 11.2

Инженер по бурению должен спроектировать эксплуатационную обсадную колонну для работы с высокосернистым газом. Максимальное ожидаемое поверхностное давление для 5,5-дюймового. Наружный диаметр трубы составляет 20 800 фунтов на квадратный дюйм. Философия компании инженера диктует, что трубы, используемые в кислой среде, не должны иметь предел текучести выше 90 000 фунтов на квадратный дюйм.После того, как инженер изучил доступные, широко используемые веса и сорта обсадных труб, он понял, что колонна должна быть специально прокатана, чтобы соответствовать его требованиям.

Определите требования к толщине стенки трубы. Используйте предел текучести 90 000 фунтов на квадратный дюйм и примите допуск API 87,5% толщины стенки. Округлите толщину стенки до ближайшей 1/k дюйма.

Решение:

  1. Уравнение API для внутреннего сопротивления текучести:
  2. т = 0,726 дюйма.
  3. Округление до ближайшей одной восьмой: t = 0,750 дюйма.
  4. В отличие от внутреннего сопротивления текучести трубы, уравнения сопротивления смятию зависят от отношения D/t. Сопротивление обрушению разделено на четыре категории:
  • предел текучести давление разрушения
  • пластиковый колпак
  • обрушение перехода
  • эластичный коллапс

Необходимо оценить диапазон D/t и выбрать правильное уравнение.Коэффициенты формулы должны использоваться в расчетах обрушения.

Давление разрушения при пределе текучести не является истинным давлением разрушения, а скорее внешним давлением (Pyp), которое создает минимальный предел текучести (Yp) на внутренней стенке трубы:

Формула для давления разрушения при пределе текучести применима для значений D/t до значения D/t, соответствующего пересечению с формулой пластического разрушения, уравнение. 11.5. Пересечение рассчитывается следующим образом;

Применимые отношения D/t для предела текучести при разрушении показаны в таблице 11-5.

Минимальное давление разрушения для диапазона пластического разрушения (Pp) рассчитывается по уравнению. 11.6:

Таблица 11-5 Диапазон формул предела текучести при разрушении

1 2 Марка* Диапазон D/t

Таблица 11-5 Диапазон формул предела текучести при разрушении

1 2 Марка* Диапазон D/t

Н-40

16.44 и

меньше

-55

15.24 и

меньше

J-K-55 и D

14,81 и

меньше

-60

14.44 и

меньше

-70

13,85 и

меньше

С-75 и Е

13,60 и

[эсс

L-80 и N-80

13.38 и

меньше

-90

13.01 и

меньше

С-95

12,85 и

меньше

-100

12.70 и

меньше

P-J05

12,57 и

меньше

П-л 10

12.44 и

меньше

-120

12.21 и

меньше

-125

12.1 1 и

меньше

-130

12.02 и

меньше

-135

11.92 и

меньше

-140

11.84 и

меньше

-150

11,67 и

меньше

-155

11,59 и

меньше

-160

SI.52 и

меньше

-170

11.37 и

меньше

-180

11.23 и

меньше

Сорта, указанные без буквенного обозначения, не являются классами A Pi, но представляют собой классы для использования или классы, которые рассматриваются для использования и показаны для информационных целей. Предоставлено Американским институтом нефти

Сорта, указанные без буквенного обозначения, не являются классами A Pi, а являются классами для использования или рассматриваются для использования и показаны для информационных целей. Предоставлено Американским институтом нефти

Формула для минимального давления пластического разрушения применима для значений D/t в диапазоне от (D/t)pt в уравнении.11.7 (давление обрушения предела текучести) до пересечения с уравнением. 11,8 для (D/t), переходное давление обрушения. Значения для (D/t)r рассчитываются с помощью уравнения 11.7:

Коэффициенты и применимый диапазон D/t для формулы пластического разрушения показаны в Таблице 11-6.

Таблица 11-6 Коэффициенты формулы и диапазоны D/t для

Пластиковый колпачок

Таблица 11-6 Коэффициенты формулы и диапазоны D/t для

1

2

3

4

5

Коэффициент формулы

Марка*

А

Б

С

Диапазон д/т

14-40

2.950

0,0465

754

16.44 до 27.01

-50

2,976

0,0515

1 056

от 15,24 до 25,63

J-K-55 и D

2,991

0,0541

1 206

14,81 до 25.01

-60

3 005

0,0566

О, 356

от 14,44 до 24,42

-70

3.037

0,0617

1 656

от 13,85 до 23,38

С-75 и Е

3.054

0.0642

я, 806

от 13,60 до 22,91

L-80 и N-80

3.071

0,0667

1 955

от 13,38 до 22,47

-90

3.106

0,0718

2 254

13.01 до 21.69

С-95

3 124

0.0743

2 404

от 12,85 до 21,33

-100

3.143

0,0768

2 553

с 12:70 до 21:00

Р-105

3.162

0,0794

2 702

от 12,57 до 20,70

Р-110

3.181

0,0819

2 852

12.44 до 20.41

-120

3.219

0,0870

3 151

12.21 до 19.88

-125

3.239

0,0895

3 301

12.11 до 19.63

-130

3.258

0,0920

3.451

12.02 до 19.40

-135

3,278

0,0946

3.601

11.92 до 19.18

-140

3,297

0,0971

3 751

от 11,84 до 18,97

-150

3.336

0,1021

4 053

от 11,67 до 18,57

-155

3 356

0,1047

4 204

11,59 до 18,37

-160

3,375

0,1072

4 356

1 от 1,52 до 18,19

-170

3 412

0.1123

4.660

1 от 1,37 до 17,82

-180

3,449

0,1173

4,966

1 от 1,23 до 17,47

  • Сорта, указанные без буквенного обозначения, не являются сортами API, используемыми или рассматриваемыми для использования, и показаны для информационных целей. Предоставлено Аментанским нефтяным институтом
  • Сорта, указанные без буквенного обозначения, не являются сортами API, используемыми или рассматриваемыми для использования, и показаны для информационных целей.Предоставлено Аментанским нефтяным институтом

Пример 11.3

Инженер должен рассчитать предел разрушения для следующего участка трубы. Используя таблицы и уравнения API, рассчитайте давление разрушения с точностью до 10 фунтов на квадратный дюйм.

Данные:

диаметр трубы = 9,625 дюйма, толщина стенки = 0,472 дюйма

класс = N-80

Вес

— 47,0 фунт/фут

Решение:

1. Определить отношение D/t:

2. Из таблицы ! 1-6, коэффициенты формулы:

3.уравнение 11.6 используется для расчета давления разрушения:

Продолжить чтение здесь: C

Была ли эта статья полезной?

Как рассчитать внутренний диаметр по наружному диаметру и толщине стенки?

Как рассчитать размер стенки на основе наружного и внутреннего диаметра

  1. Вычтите внутренний диаметр из наружного диаметра трубы . В результате получается объединенная толщина трубы стенок с обеих сторон трубы.
  2. Разделите общую толщину стенки трубы на два. Результатом является размер или толщина одной трубы стенки .
  3. Проверить наличие ошибок путем обращения вычислений .

Нажмите, чтобы увидеть полный ответ.

Кроме того, как найти внутренний диаметр?

Шаги

  1. Если вы знаете радиус окружности, удвойте его, чтобы получить диаметр.
  2. Если вы знаете длину окружности, разделите ее на π, чтобы получить диаметр.
  3. Если вы знаете площадь круга, разделите результат на π и найдите его квадратный корень, чтобы получить радиус; затем умножьте на 2, чтобы получить диаметр.

Кроме того, размер трубы наружный или внутренний? Разница между внутренним диаметром ( ID ) и наружным диаметром ( OD ) обусловлена ​​толщиной стенки. Толщина стенки также определяет прочность трубы . Труба Schedule 40 является наиболее распространенной, однако, когда требуется дополнительная прочность, доступна труба Schedule 80.

Кроме того, как измерить толщину труб в стене?

Как рассчитать минимальную толщину стенки

  1. Определите максимальное давление, которое выдержит труба.
  2. Определите допустимое напряжение материала стены.
  3. Если у вас уже есть труба для работы, измерьте ее штангенциркулем.
  4. Умножьте внешний диаметр в дюймах на давление в фунтах на квадратный дюйм на 1/2.
  5. Разделите результат шага 4 на допустимое напряжение.

Как рассчитывается OD?

Измерить или вычислить наружную окружность трубы. Затем разделите эту сумму на пи, обычно округляя до 3,1415. В результате получается наружный диаметр трубы.

Как рассчитать толщину стенки

При самостоятельном строительстве дома его будущему владельцу предстоит решить очень важную задачу – правильно рассчитать толщину стен. Под правильным результатом будет оптимальное количество материалов и инструментов, а также надежная теплозащита дома.

Как рассчитать толщину стены

Инструкции

Шаг 1

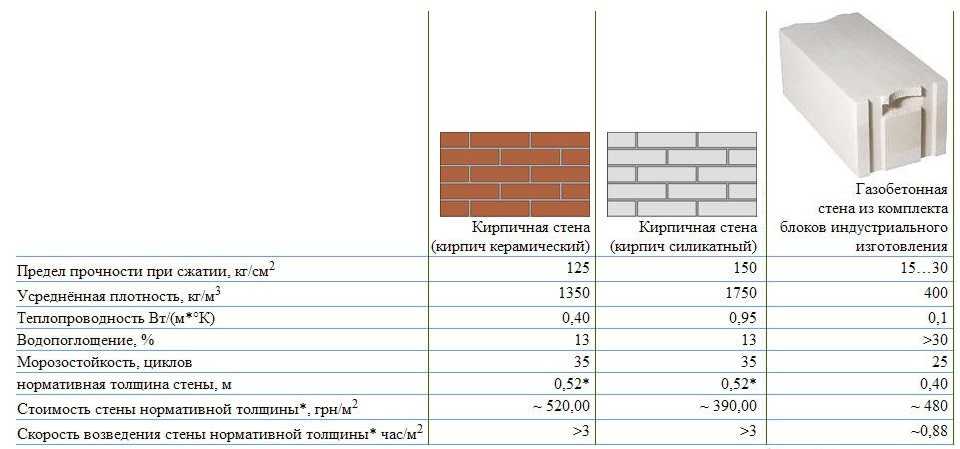

При расчете толщины стен используют два основных параметра – коэффициенты термического сопротивления и теплопроводности материала (КТС и КТП). Для каждого региона России существует специально рассчитанный коэффициент термического сопротивления. Так, например, КТС Московской области составляет 3,2 м С/Вт.

Шаг 2

Так будет выглядеть расчет КТР для стен, сложенных из газосиликатных блоков марки Д500 с коэффициентом теплопроводности материала (КТП) равным 0.12 Вт/м С для сухих стен. Планируемый материал для возведения стен – стандартный блок толщиной 40 см. Расчет КТС ведется по формуле V/КТП=КТС, то есть вы делите толщину стены на коэффициент теплопроводности и в результате получаете КТС равный 3,333м Кл/Вт. С учетом допустимых теплопотерь (примерно 1%), получается значение 3,333 > 3,2, что вполне соответствует нормативам.

Шаг 3

Если стена состоит из нескольких слоев, то сложите термические сопротивления каждого из них, так вы получите желаемый результат.Этот принцип подобен расчету сопротивления электрической цепи, соединенной последовательно.

Шаг 4

Расчет коэффициента теплопроводности возможен только в лабораторных условиях, поэтому законопослушный производитель всегда предоставит свои данные, соизмеримые с НПВ. Минеральная вата часто используется при возведении стен. Благодаря своим свойствам он имеет достаточно низкий коэффициент теплопроводности.

Обратите внимание, что значительная часть загородных домов построена из дерева.Теплопроводность его поперечных волокон составляет отношение 0,14 Вт к М2х при рабочей температуре. Когда брус обрезан на 15 см с обеих сторон, его лучше обшить вагонкой. В результате коэффициент теплопроводности будет равен 0,14 Вт/м, умноженный на градусы Цельсия. В результате расчетов вы определите термическое сопротивление, которое составит м2х0С/Вт.

Сравнение прогностических значений трех методов расчета эхокардиографической относительной толщины стенки при острой декомпенсированной сердечной недостаточности | УЗИ сердечно-сосудистой системы

Участники

Средний возраст участников составил 81 год, и в общей популяции было 181/385 (47%) мужчин.При сравнении низкого и высокого RWT PW , высокого RWT PW было больше пожилых пациентов и больше женщин, тогда как при сравнении между низким и высоким RWT IVS + PW и между низким и высоким RWT IVS , существенных различий в исходных характеристиках не было (таблица 1).

Таблица 1 Демографические данные и эхокардиографические параметры36 ± 0,12, 0,37 ± 0,13 и 0,38 ± 0,14 соответственно.

При сравнении трех RWT (низкий и высокий RWT PW , RWT IVS + PW , RWT IVS ) было установлено, что у пациентов с высоким RWT были более толстые IVSth и PWth, меньший LVDd, большая ФВ ЛЖ, меньший конец ЛЖ – диастолический объем, высокий ММЛЖ/КДРЛЖ и менее тяжелая митральная регургитация, чем при низком RWT (таблица 1).

Анализ выживаемости

За время наблюдения (235 [92, 425] дней) в общей популяции умерло 95/385 (25%) пациентов.

При сравнении низкого и высокого RWT PW наблюдалась значительная разница в частоте смертности от всех причин (низкий 36/193 (19%) противвысокий RWT PW 59/192 (31%), P  = 0,007). Кривые Каплана-Мейера показали, что у пациентов с высоким RWT PW выживаемость была хуже, чем у пациентов с низким RWT PW ( P для логарифмического рангового теста = 0,009; рис. 2a).

Рис. 2

Кривые Каплана-Мейера для смертности от всех причин, стратифицированные по RWT. RWT, относительная толщина стенки. RWT PW  = 2 × PWth/LVDd, RWT IVS + PW  = (IVSth + PWth)/LVDd и RWT IVS  = 2 ×d.IVSth Пациенты были разделены на две группы на основе медианы RWT

При сравнении низкого и высокого RWT IVS + PW не было выявлено существенной разницы в смертности от всех причин (низкий 40/193 (21%) противвысокий RWT PW 55/192 (29%), P  = 0,077) или выживаемость ( P для логарифмического рангового теста = 0,074; рис. 2b).

При сравнении между низким и высоким RWT IVS не было выявлено существенной разницы в смертности от всех причин (низкий 42/193 (22%) по сравнению с высоким RWT IVS 53/192 (28%) , P заболеваемость = 0,2) или выживаемость ( P для логарифмического рангового теста = 0,19; рис. 2c).

Модели пропорционального риска Кокса для смерти от всех причин

В нескорректированных и скорректированных моделях пропорционального риска Кокса высокий RWT PW был значительным фактором риска смерти от всех причин (нескорректированная модель Кокса, ОР (95% ДИ) , 1.72 (1,41–2,61), P  = 0,01; скорректированная модель Кокса, 1,95 (1,28–2,98), P  = 0,02; Таблица 2).

Таблица 2 Модель пропорционального риска Кокса для оценки риска RWT для смертности от всех причин

High-RWT IVS + PW не был значимым фактором риска смерти от всех причин в нескорректированной пропорциональной модели Кокса (нескорректированная модель Кокса , HR, 1,45 (0,96–2,17), P  = 0,075), но это было в скорректированной модели пропорциональных рисков Кокса (скорректированная модель Кокса, 1.53 (1,01–2,32), P  = 0,045; Таблица 2).

High-RWT IVS не был значимым фактором ни в нескорректированной, ни в скорректированной модели пропорциональных рисков Кокса (таблица 2).

Модели логистической регрессии для 90-дневной смертности

ОШ от высокого до низкого RWT PW было значительным (одномерное, ОШ, 2,19, 95% ДИ, 1,15–2,19, P  = 0,017; скорректировано, ОШ , 2,26, 95% ДИ, 1,16–4,4, P = 0,017) при однофакторном анализе и скорректированной модели логистической регрессии (таблица 3).Напротив, ОШ ни для RWT IVS + PW , ни для RWT IVS + PW , ни для RWT IVS не было значимым при однофакторном анализе или скорректированных моделях логистической регрессии.

Таблица 3 Логистические модели для оценки риска 90-дневной смертности

Кривые работы приемника для 90-дневной смертности

В общей сложности 48 (13%) пациентов умерли в течение 90 дней после госпитализации. На рисунке 3 показаны кривые рабочих характеристик приемника (ROC) для 90-дневной смертности с использованием RWT.C-статистика ROC-кривой с использованием RWT PW составила 62,6%, а наилучшее пороговое значение составило 0,35. C-статистика ROC-кривой с использованием RWT IVS + PW составила 59,7%, а наилучшее пороговое значение составило 0,55. C-статистика ROC-кривой с использованием RWT IVS составила 43,1%, а наилучшее пороговое значение составило 0,36.

Рис. 3

Кривые работы приемника для 90-дневной смертности с использованием RWT. AUC, площадь под кривой

Анализ чувствительности анализа выживаемости по стратифицированным RWT по наилучшему отсечению

Дополнительный файл 1: Таблица S1 показывает демографические данные и эхокардиографические данные со стратификацией по наилучшему отсечению RWT.Выживаемость у пациентов с высоким RWT PW была хуже, чем у пациентов с низким RWT PW ( P для логарифмического рангового теста = 0,03; дополнительный файл 2: рисунок S1a). У IVS + PW с высоким RWT также был худший прогноз, чем у IVS + PW с низким RWT ( P для логарифмического рангового теста < 0,001; Дополнительный файл 2: рисунок S1b). Напротив, не было существенной разницы в выживаемости между низким и высоким RWT IVS ( P для логарифмического рангового теста   = 0,077; дополнительный файл 2: рисунок S1c).

В нескорректированных и скорректированных моделях пропорционального риска Кокса высокий RWT PW и высокий RWT IVS + PW были связаны со смертностью (высокий RWT PW , нескорректированная модель Кокса, HR (95% ДИ), 1.55 (1,04–2,33), P  = 0,033; скорректированная модель Кокса, 1,72 (1,14–2,59), P  = 0,01; высокий RWT IVS + PW , нескорректированная модель Кокса, HR (95% ДИ), 3,88 (2,34–6,43), P  <  0,001; скорректированная модель Кокса, 3,42 (2,04–5,72), P  <  0,001; Дополнительный файл 3: Таблица S2). High-RWT IVS не был значимым фактором риска в нескорректированных и скорректированных моделях пропорционального риска Кокса.

Взаимосвязь между RWT и клиническими характеристиками

Имелись значительные положительные корреляции между тремя RWT и возрастом и ФВ ЛЖ, а также отрицательные корреляции между RWT и LogBNP и LVEDV (таблица 4).RWT IVS + PW и RWTI VS не имели значительной корреляции с систолическим артериальным давлением, но RWT PW имел (ρ = 0,15, P  = 0,004).

Таблица 4 Взаимосвязь между RWT и клиническими характеристиками

Достоверность измерения TTE PWth, IVSth и LVDd

Согласие между наблюдателями по измерению TTE PWth было значительным (ICC = 0,73, P  <01; рис. 0. 0. 0. 0. ). Согласие между наблюдателями по измерению TTE PWth также было значительным (наблюдатель 1 vs.2, ICC = 0,76, P  < 0,001; наблюдатель 1 против 3, ICC = 0,6, P  < 0,001; наблюдатель 2 против 3, ICC = 0,7, P  < 0,001; Рис. 3а). Не было систематических погрешностей в соглашениях внутри и между наблюдателями при измерении PWth (рис. 4а).

Рис. 4

Надежность линейных измерений PWth, IVSth и LVDd. IVSth, толщина межжелудочковой перегородки; LVDd, внутренний размер левого желудочка в конце диастолы; PWth — толщина задней стенки; ICC, коэффициент внутриклассовой корреляции

Согласие между наблюдателями по измерению TTE IVSth было значительным (ICC = 0.88, P  <  0,001; рис. 4б). Согласованность между наблюдателями измерения TTE IVSth также была значимой (наблюдатель 1 против 2, ICC  =  0,81, P  <  0,001; наблюдатель 1 против 3, ICC = 0,77, P  <  0,001; наблюдатель 2 против 3 , ICC = 0,73, P  < 0,001; рис. 4b). При измерении IVSth не было систематических погрешностей в соглашениях внутри и между наблюдателями (рис. 4b).

Согласие между наблюдателями по измерению TTE LVDd было значительным (ICC = 0.94, P  <  0,001; Рис. 4в). Согласованность между наблюдателями измерения TTE LVDd также была значимой (наблюдатель 1 против 2, ICC = 0,71, P  <  0,001; наблюдатель 1 против 3, ICC = 0,92, P  <  0,001; наблюдатель 2 против 3 , ICC = 0,65, P  < 0,001; рис. 4c). Не было систематических погрешностей в соглашениях между наблюдателями и между ними при измерении LVDd (рис. 4c).

Надежность RWT, полученных при измерении TTE

Согласие между наблюдателями RWT PW было значительным (ICC = 0.77, P  <  0,001; Рис. 5а). Межнаблюдательные соглашения RWT PW были значительными (наблюдатель 1 против 2, ICC = 0,74, P  <  0,001; наблюдатель 1 против 3, ICC = 0,63, P  < 1; наблюдатель, 3, 200,000. ICC = 0,8, P  < 0,001). В RWT PW не было систематических ошибок в соглашениях между наблюдателями и между ними.

Рис. 5

Надежность РВТ. RWT, относительная толщина стенки. RWT PW = 2 × PWTH / LVDD, RWT IVS + PW = (IVSTH + PWTH) / LVDD, и RWT IVS = 2 × IVSTH / LVDD, в котором PWTH = толщина задней стенки, IVSTH = толщина интернет-интерфейса , и LVDd = внутренний размер левого желудочка в конце диастолы

Согласованность между наблюдателями RWT IVS + PW была значимой (ICC = 0.89, P  <  0,001; рис. 5б). Межнаблюдательные соглашения RWT PW также были значительными (наблюдатель 1 против 2, ICC = 0,82, P  <  0,001; наблюдатель 1 против 3, ICC = 0,74, P  <0,0 против наблюдателя 3 0,2; , ICC = 0,83, P  < 0,001). В RWT IVS + PW не было систематических ошибок в соглашениях внутри и между наблюдателями.

Согласие между наблюдателями RWT IVS было значительным (ICC = 0,84, P  <  0.001; Рис. 5в). Межнаблюдательные соглашения RWT IVS также были значительными (наблюдатель 1 против 2, ICC = 0,77, P  <  0,001; наблюдатель 1 против 3, ICC = 0,75, P  <0,0 против наблюдателя 3; , ICC = 0,72, P  < 0,001). В RWT IVS не было систематических ошибок в соглашениях между наблюдателями и между ними.

Весовые формулы |

Данные о давлении разрыва

Давление разрыва можно рассчитать по следующей формуле:
P=2T x S разделить на O.Д.

P = Давление разрыва PSI | T = Толщина стенки трубы | Н.Д. = Внешний диаметр трубки
S
= Предел прочности материала (32 000 фунтов на квадратный дюйм для меди / 47 000 фунтов на квадратный дюйм для латуни)
Примечание: Рабочий фунт на квадратный дюйм при коэффициенте безопасности 6:1 | Рабочий PSI при 8-факторе безопасности 8:1



Информация о длине трубки

A. Фрезерные длины: Определенные однородные длины с установленными допусками, включая короткие длины в соответствии с установленным соглашением с заказчиком.
B. Произвольные длины: Стандартные длины без указания какой-либо предпочтительной длины, при условии утверждения заказчиком.
C. Конкретные длины: Указанная равномерная длина с учетом установленных допусков по длине (например: 12 футов – 0 дюймов, 9 футов – 7 дюймов или 0 футов – 4 1/2 дюйма или указанная длина). Если не указано иное, допуски соответствуют ASTM B251.



Вес на фут

Для определения веса (WT) на погонный фут бесшовной трубы, когда внешний диаметр (O.D.) дается:
A. Вычтите толщину стенки (T) из наружного диаметра, затем умножьте на толщину стенки. (наружный диаметр – T) x T = Z
B. Используя цифру, полученную выше (Z), умножьте на 11,5736 для латуни или 12,1768 для меди .
Для латуни: Z x 11,5736 = Вес на погонный фут бесшовной латунной трубы
Для меди: Z x 12,1768 = Вес на погонный фут бесшовной медной трубы



Дополнительные весовые формулы

D = Диаметр | Д.A. = Плотность сплава | И.Д. = Внутренний диаметр | Н.Д. = Внешний диаметр
T = Толщина стенки или толщина | WT = вес | Ш = ширина

КРУГЛЫЙ СТЕРЖЕНЬ
Квадрат D x 9,42 x DA = WT на линейный фут в фунтах.

КВАДРАТ
Односторонний квадрат x 12 x DA = WT на линейный фут в фунтах.

ШЕСТИГРАННЫЙ СТЕРЖЕНЬ
Квадрат расстояния между плоскостями x 10.4 x DA = WT на погонный фут.

ПРЯМОУГОЛЬНАЯ ПРУТКА
T x W x 12 x DA = WT на погонный фут в фунтах.

КРУГЛАЯ ТРУБА
37,7 x DA x T x OD – T = WT на линейный фут в фунтах.

КВАДРАТНАЯ ТРУБА
1,27 X WT круглой трубы с такой же толщиной стенки и D, равным расстоянию между гранями квадратной трубы = WT на погонный фут.

ЛИСТ
T x 144 x DA = WT на квадратный фут в фунтах.

ПОЛОСЫ И РУЛОНЫ
T x W x 12 x DA = WT на погонный фут в фунтах.

КРУГИ
Квадрат D x T x 0,785 x DA = WT круга.

КОЛЬЦА
Н.Д. + И.Д. х наружный диаметр – Я БЫ. х Т х 0,785 х Д.А. = Вес кольца в фунтах.

Добавить комментарий

Ваш адрес email не будет опубликован.
