Как рассчитать количество пеноблоков на стену: Сколько пеноблоков нужно на дом — расчет кубов

Как рассчитать количество пеноблоков на дом и оценить его стоимость

Папа мастер! > Как рассчитать > Как рассчитать количество пеноблоков на дом и оценить его стоимость

Чтобы оценить стоимость дома из пеноблоков, в частности, стоимость приобретения основного материала, нужно рассчитать количество пеноблоков, которое потребуется для возведения здания. Точный расчет материалов по проекту лучше доверить опытному конструктору-расчётчику проектной организации. Однако, что делать обывателю, не искушенному в строительстве, которому желательно знать порядок предстоящих затрат и хотя бы приблизительно рассчитать количество пеноблоков на дом? Данная статья как раз для такого случая.

Расчет не сложен. Вы должны знать следующие исходные данные вашей предстоящей постройки дома из пеноблоков:

• толщину всех стен и перегородок,
• высоту коробки,
• типоразмеры окон и дверей, а также их количество.

как рассчитать количество пеноблоков на дом

необходимые измерения для расчета количества пеноблоков

таблица для расчета количества пеноблоков при строительстве

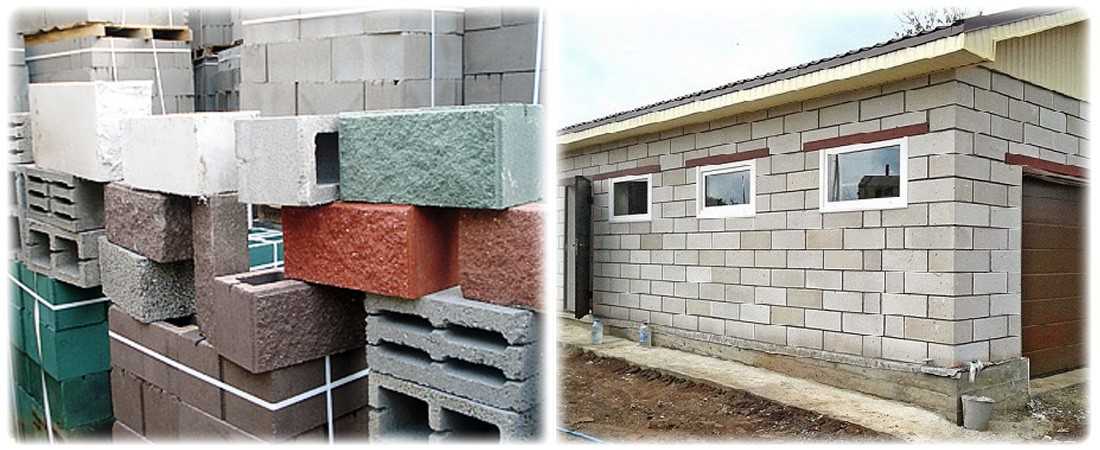

пеноблоки на поддонах



Считается, что блоки при необходимости довольно легко поддаются распилу и обработке, распиленные части блока можно также использовать для возведения стен, поэтому нет нужды заказывать материал с существенным запасом.

Существует еще одно обстоятельство, на которое стоит обратить внимание при расчете количества пеноблоков на дом. В процессе транспортировки материала какая-то часть блоков окажется поврежденной. Долю поврежденных блоков следует учитывать. Обычно производитель дает примерную величину возможных потерь, на нее можно ориентироваться.

Для анализа необходимого количества материала условно разбейте все стены в доме на три части согласно их толщине:

• наружные стены,
• внутренние несущие стены (их толщина может быть соизмеримой с толщиной стен из первой части),
• перегородки.

Размеры пеноблоков подбираются исходя из толщины стен. Для строительства наружных стен применяют блоки таких габаритов — 200х300х600 мм, при этом укладываются они на ребро двумя слоями по толщине. Для возведения внутренних стен можно использовать те же блоки, укладывая их либо на ребро, либо плашмя. Перегородки реализуют из блоков меньших габаритов — 100х300х600 мм.

цена на сухую смесь для пеноблоков

стоимость пеноблоков



Затем посчитайте, сколько составит суммарная длина стен в каждой из групп так, если бы вы выстроили все стены в один ряд подряд.

Оцените суммарную площадь и объем (произведение площади проема на толщину стены) всех оконных и дверных проемов в части 1), 2), 3). Далее вспомните основы математики и посчитайте объем кладки в каждой условно разбитой группе (произведение длины, толщины и высоты). От полученного результата отнимите объем дверных и оконных проемов.

Если говорить о конкретных цифрах, то объем 1-ого пеноблока для внутренних и наружных стен составляет 0,036 м3, а блока для перегородок – 0,018 м3. Поделив суммарный объем, рассчитанный по каждой имеющейся части, на объем 1-ого блока соответствующей категории, мы получим искомую величину, соответствующую количеству всех пеноблоков в штуках. Для заказа материала в принципе достаточно рассчитать необходимый объем в кубометрах. К полученным расчетным величинам (объему или количеству штук) стоит прибавить примерно 5% материала (запасной), а также процент раскола при доставке (чаще всего это не более 2-3%).

В стоимость дома из пеноблока входят следующие затраты:

• затраты на проектные работы, внешний и внутренний дизайн
• затраты на основные материалы (пеноблоки, бетон, арматура, клей, кровельные и отделочные материалы, гидроизоляция, утеплитель и др. )
• затраты на транспортировку материалов к месту строительных работ
• затраты на строительные работы (фундаментные работы, возведение стен, междуэтажных перекрытий, устройство кровли, монтаж дверей и окон). Цены на строительные работы могут варьировать в зависимости от местности. Их необходимо уточнять в организациях, предоставляющих такие услуги.
• Материалы и монтаж инженерного обеспечения дома
• Отделочные работы
• Материалы и работы по благоустройству участка

Также не пропустите нашу статью, посвященную планам домов из пеноблоков.

Интересное на сайте

• Технология кладки стен из газобетонных блоков

  По эксплуатационным характеристикам газоблоки в разы лучше кирпича. Процесс их кладки настолько прост, что с ним справится даже полностью далёкий от стройки человек. Не являются …далее… »

• Преображение за неделю или можно ли использовать гипсокартон в ванной

  Несмотря на заявления производителей гипсокартонных листов о прекрасных влагостойких свойствах, большинство всё же не решается использовать их в местах повышенного риска, то бишь в кухне …далее. .. »

• Преимущества домов из СИП-панелей

  Дома, построенный по канадской технологии, удобны для проживания зимой и летом. Они теплые, практичные и подходят даже для сурового климата. Это обусловлено особенностями технологии. При …далее… »

• Альтернатива блокам питания для шуруповерта 12в и 18в. Замена своими руками

  Шуроповерт считается незаменимым аппаратом для специалистов, работающих им постоянно и для любителя, выполняющего отдельные виды работ. Этот инструмент стал лучшей альтернативой для отвертки, которая очень …далее… »

• Станок для блоков своими руками – простое оборудование для изготовления керамоблоков, шлакоблоков, арболитовых, газосиликатных и других строительных блоков

  В наше стремительное время на рынке стройматериалов появляется все новая продукция, преуспевающая по многим показателям своих предшественников. Интересным фактом является то, что некоторые стройматериалы можно …далее… »

сколько нужно для строительства дома

 Главная / Калькуляторы /

Содержание

1. Что такое пеноблок
2. Плюсы пенобетона
3. Расчет количества пеноблоков с учетом типа кладки

Чтобы начать строительство и быть уверенным в качестве будущего дома, нужно понимать, как и из чего получается выбранный вами строительный материал, какими свойствами он обладает и многое другое. Вы решили построить дом из пеноблоков, но не знаете, сколько его потребуется для постройки, к тому же не очень знакомы с этим материалом? Давайте разберем в этом вопросе вместе.

Что такое пеноблок

Пеноблок – строительный материал, полученный по определенной технологии. Для его производства используют недорогие компоненты, что делает его популярным на отечественном рынке. Это прочный искусственный камень, не поддающийся воздействию времени. Получается путем смешивания цементного раствора с песком, водой и пенообразователем.

В специальных камерах эта смесь проходит обработку и получается ячеистый (пористый) бетон, который режется на блоки.

Плюсы пенобетона

Обладает рядом положительных и отрицательных качеств:

• Экологически чистый – по этому показателю схож с натуральным, таким как дерево.
• Наличие в структуре пор (ячеек) – позволяет пропускать воздух, а, значит, дом «дышит».
• Устойчив к высоким температурам – при нагреве его структура не изменяется, камень не лопается.
• Хорошая звукоизоляция – это позволяет сэкономить на отделке дома.
• Вес – очень легкий материал, не нужен мощный фундамент, достаточно возвести ленточный.
• Огнестойкость – в компонентах, из которых производится пеноблок, нет ни одного подверженного горению, поэтому у него высший класс огнестойкости.
• Не собирает влагу – т. к. структура пор закрытая.
• Размер – достаточно большой, что позволяет построить дом быстро, за один сезон.
• Форма – геометрически точная, возможность возведения идеально ровной конструкции любой сложности, а также позволяет возводить стены и строить дом самостоятельно, профессиональный опыт тут не нужен.
• Хорошая теплоизоляция – позволяет сэкономить на отоплении дома.
• Его можно клеить – расход клеящего состава в разы меньше расхода раствора из цемента.
• Работать с ним просто – легко режется, шлифуется и т. д., не нужны особые инструменты и приспособления.
• Цена – в несколько раз меньше стоимости кирпича и других натуральных материалов.

Прежде чем начинать расчёт количества пеноблоков, нужно понять, сколько строительного материала необходимо купить для постройки дома, чтобы в процессе строительства не пришлось его докупать. Нужно еще решить, какой тип кладки камня выбрать, чтобы и дом был теплым, и сэкономить на материале. Пора поговорить о том, как рассчитать количество пеноблоков с учетом различных типов кладки.

Расчет количества пеноблоков с учетом типа кладки

Профессиональные каменщики пользуются определенными терминами, чтобы обозначить тип кладки кирпича, и чтобы грамотно произвести расчёт пеноблоков, нужно понимать, что они обозначают. Кладка кирпича бывает разной: в полкамня, один или два камня. Давайте разберемся, что это такое.

Для этого придется вспомнить школу, такую дисциплину, как геометрия. Пеноблок – это прямоугольный параллелепипед – геометрическая фигура, у которой все грани образованы прямоугольниками. Наш пеноблок имеет размеры 60 x 30 x 20 см, где 60 – это длина, 30 – высота, а 20 – толщина. Эти параметры мы и будем использовать для расчета количества пеноблоков.

Грань пеноблока 60 х 30 называется «постель», грань с размерами 60 х 20 – «ложок», а грань 20 х 30 – «тычок». Понимание этих терминов необходимо, чтобы разобраться в типах кладки.

Кладка в один камень – это когда блоки выкладывают поперек направления стены и лежит он на растворе самой большой гранью. Эта грань называется «постель», при этом «тычки» смотрят вовнутрь и наружу. Толщина стены получится толщиной 60 см. Кладка в два камня – когда блоки выкладывают вдоль направления стены «ложок в ложок», но в два ряда. Толщина стены тоже будет 60 см. Стены с такой толщиной устойчивые и очень теплые, такие обычно возводят в северных районах нашей страны. Кладка в полкамня – это когда блок лежит «на ложке» в один ряд, «постель» смотрит вовнутрь и наружу, а толщина возводимой стены будет равна 30 см.

Чтобы рассчитать, сколько пеноблоков нужно для строительства, надо определиться с размерами дома. Допустим, строится дом размером 10 х 10 х 3 (м), где 3 – высота дома. Теперь можно приступить к расчетам, и сделаем это для всех видов кладки.

Расчет кладки в один камень – пеноблок лежит на «постели», «тычки» направлены вовнутрь и наружу. В первую очередь высчитаем площадь всех стен. Для этого периметр (сумма длин всех сторон) умножаем на высоту: (10 + 10 + 10 + 10) х 3 и получаем площадь в 120 кв. м. Затем рассчитаем площадь одного «тычка». Умножаем 20 х 30 и получаем 600 кв. см, переводим в метры и получаем 0,06 кв. м. Для определения количества пеноблоков нужно площадь возводимых стен разделить на площадь одного «тычка»:120 : 0,06 = 2000. Значит, для того, чтобы начать строительство стен в один камень нам потребуется 2 тыс. пеноблоков.

Расчёт кладки в два камня – положение двух блоков «ложок в ложок», «тычки» вовнутрь стены. Размеры дома идентичны, площадь несущих стен 120 кв. м., остался расчет площади «ложка». Делается это так: 20 х 60 (см) и получаем 1200 кв. см. Переведем в метры – 0,12 кв. м. По аналогии производим расчёт количества пеноблоков для строительства: 120 : 0,12 и получаем 1 тыс. шт. Но этот тип кладки предусматривает 2 ряда, поэтому всего понадобится 2 тыс. шт. Расход материала тот же и нет потерь тепла.

Расчет кладки в полкамня – пеноблок лежит на «постели», «ложки» направлены вовнутрь и наружу. Этот способ кладки самый распространенный. Рассчитываем такой же дом с размерами 10 х 10 х 3. Площадь всех стен уже известна и равна 120 кв. м., остается вычислить площадь «ложка». Делается это так: 20 х 60 и получаем 1200 кв. см. Переведем в метры – 0,12 кв. м. Получается, что для стен периметром 40 м и высотой в 3 м понадобится (120 : 0,12) 1000 шт. пеноблоков. Экономия значительная, но дом будет не таким теплым.

Иногда для перегородок в здании или для строительства подсобных помещений, гаражей и т. д. используют тип кладки в четверть камня. Рассмотрим пример расчета трех перегородок в доме.

Расчёт кладки в четверть камня – пеноблок лежит на «ложке» или «тычке», «постель» смотрит вовнутрь и наружу. Размеры предполагаемых перегородок: длина 2, 4 и 6 метров и высота 2,7 м. Расчет проводим так же, как и для количества пеноблоков для несущих стен. Вычисляем площадь всех трех перегородок. Для этого сумму длин всех перегородок умножаем на высоту: (2 + 4 + 6) х 2,7 и получаем 32,4 кв. м. Теперь нужен расчёт площади «постели»: 60 х 30=1800 кв. см., после перевода в метры – 0,18 кв. м. Окончательный расчет: 32,4 : 0,18 = 180. Для перегородок понадобится 180 штук пеноблоков.

Совет:

Расчёт, как и строительство любого сооружения, требует внимательности, не забывайте приводить полученные значения к общей единице измерения, иначе ваш расчет будет неверным.

Adblock
detector

Как рассчитать количество пеноблоков для строительства дома

Строительство любого объекта начинается с составления проекта и сметы. И если расчетом необходимого количества материалов в производстве занимаются профессионалы, то при самостоятельном строительстве частного дома или других построек застройщик должен заниматься этим сам. Как рассчитать количество пеноблоков при строительстве частного дома из этого материала? Решить столь важную задачу при строительстве дома или хозяйственной постройки совсем не сложно, если знать и учитывать несколько важных нюансов.

Преимущества материала

Пенобетон в настоящее время является достаточно популярным материалом. Он незаменим там, где невозможно использование других видов строительных материалов – кирпича, камня, дерева. Используйте пеноблоки в зависимости от их марки для решения разного рода задач:

1. Строительство цокольных этажей.
2. Возведение несущих внутренних и наружных стен.
3. Создание разделов.
4. Кладка контурная дополнительный слой.

Причиной такой высокой популярности блоков из пенобетона являются их преимущества. Он:

1. Экологическая чистота – для производства блоков используются песок, цемент и пенообразователь.
2. Теплосберегающие свойства. Пористая структура является отличным препятствием для холода и жары, благодаря этому в доме поддерживается стабильная температура.
3. Стойкость к химическим смесям, огню, перепадам температур.
4. Небольшой вес, что позволяет использовать материал для возведения зданий на неустойчивых грунтах и ​​не создавать под них тяжелые тяжелые фундаменты.
5. Быстрая укладка. Изделия имеют гораздо большие размеры, чем кирпич, поэтому кладка стен будет проходить значительно быстрее.
6. Простота обработки. При необходимости пеноблоки можно легко укоротить, чтобы получить элемент нужного размера. Кроме того, в них легко создавать каналы для прокладки труб, электропроводки и других коммуникаций.

Подсчет материалов

Для расчета количества пеноблоков для строительства дома необходимо учитывать следующие параметры:

1. Объем несущих элементов.
2. Площадь здания. Точнее, площадь стен.
3. Количество погонных метров.

Так как нормативных показателей для этих замеров нет, поэтому при расчете необходимо исходить из габаритов здания и самих блоков.

Пеноблочные изделия производятся разных размеров. Для наружных стен используются блоки 20 х 30 х 60 см. Для возведения несущих стен их укладывают на ребра рядами так, чтобы слой был толщиной в 2 элемента. Тогда толщина стен будет достаточной (40 см) и выдержит все нагрузки. Если разложить в один слой, то толщина стен будет всего 30 см и этого недостаточно, чтобы выдержать вес самих стен и крыши.

Далее необходимо рассчитать количество пеноблоков для внутренних перегородок, не являющихся несущими. Для их возведения подходят изделия размерами 10 х 30 х 60 см.

Особенности подсчета нужного количества материала

Чтобы правильно и грамотно рассчитать количество пеноблоков, необходимо разделить секции здания на группы:

1. Первая – несущие наружные стены.
2. Второй – несущие внутренние стены.
3. Третье – внутренние перегородки, не несущие никакой нагрузки.

При выборе материала необходимо учитывать этажность будущего здания. Для внутренних перегородок, на которые распространяется небольшая нагрузка, подходят пенобетонные изделия марки D400 или D500. Для двухэтажного дома потребуется приобрести более прочные пеноблоки – D600 или D700. Если строится трехэтажное здание, необходимы пеноблоки D800 и D900.

Для расчета количества пеноблоков разбейте объект на группы, посчитайте параметры каждой из них. По этим показателям рассчитывают площадь, занимаемую окнами и дверями. Причем двери бывают как внешние, так и внутренние.

К полученной фигуре необходимо добавить определенное количество блоков их пенобетона – в случае, если будут обнаружены испорченные изделия или неправильно сделан разрез и блок не подойдет, потребуется использовать следующее. Другими словами, всегда должен быть небольшой запас.

Варианты подсчета

Рассчитать количество пеноблоков для строительства можно двумя способами – по рядам и по объему. Каждый из них имеет свои преимущества. Выбор того или иного метода вовсе не обязателен: можно воспользоваться обоими и сравнить полученные результаты.

Если они совпадают, то все считается правильно, если нет – где-то допущена ошибка и надо будет перепроверить все цифры. Как рассчитать по каждому методу? Об этом далее.

Подсчет по квадратуре

Чтобы было легче понять, как рассчитать количество пеноблоков на дом, лучше всего разобрать особенности данного действия на примере. Сначала рассчитайте площадь здания. Вычет оконных и дверных проемов делается позже. Для начала подсчет производится на первом этаже:

1. Вычисляем периметр: 8 х 2 + 8 х 2 = 32 м.
2. Полученную цифру разделить на длину пеноблока (0,6 м). 32 м: 0,6 м = 54 шт.
3. Рассчитать, сколько будет рядов – высота этажа (3 м) разделить на высоту блока (0,2): 3,0: 0,2 = 15.
4. Теперь количество блоков один ряд осталось умножить на количество рядов: 54 х 15 = 810 штук.

Теперь необходимо из полученной цифры вычесть те продукты, которые будут лишними из-за наличия окон и дверей. Так как первоначальный запас планируется в размере 8-10%, то проемы можно не рассчитывать. Но для примера все же придется посчитать. Если общая сумма окон на первом этаже составляет 20 кв. м, эта цифра умножается на 5,56 и получается минус 111 штук от общей цифры. Аналогично производится расчет остальных этажей, если здание классическое. Если планируется строительство мансарды, расчет нужно будет изменить, рассчитав только треугольные фронтоны. Для этого длину чердака (8 м) умножаем на высоту (3 м) и полученное значение делим на 2, получается 12 м: 0,6 м = 20 штук на сторону.

Расчет объема

Для расчета количества пеноблоков по объему используйте те же данные размеров дома: высота 3 м, периметр 32 м. После умножения данных объем равен 96 м. Теперь необходимо умножить эту цифру на 0,3 – высоту кладки. Он составит 28,8 кубометров. Один кубический метр равен 27,7 стандартных пеноблоков. Умножая на количество необходимых кубиков можно получить необходимое количество продукции – 798 штук. Это – на строительстве первого этажа.

Заключение

Рассчитать количество пеноблоков дома совсем не сложно, если есть данные всех показателей – площадь, объем, ширина и высота уровней, размеры мансарды, размеры проемов. Благодаря знанию всех цифр можно идеально точно рассчитать, сколько материала потребуется. Запас не должен превышать 10-12% от общего количества материала. Это позволит узнать сумму денег, необходимую для приобретения материала для строительства, и особенности его транспортировки, хранения и хранения.

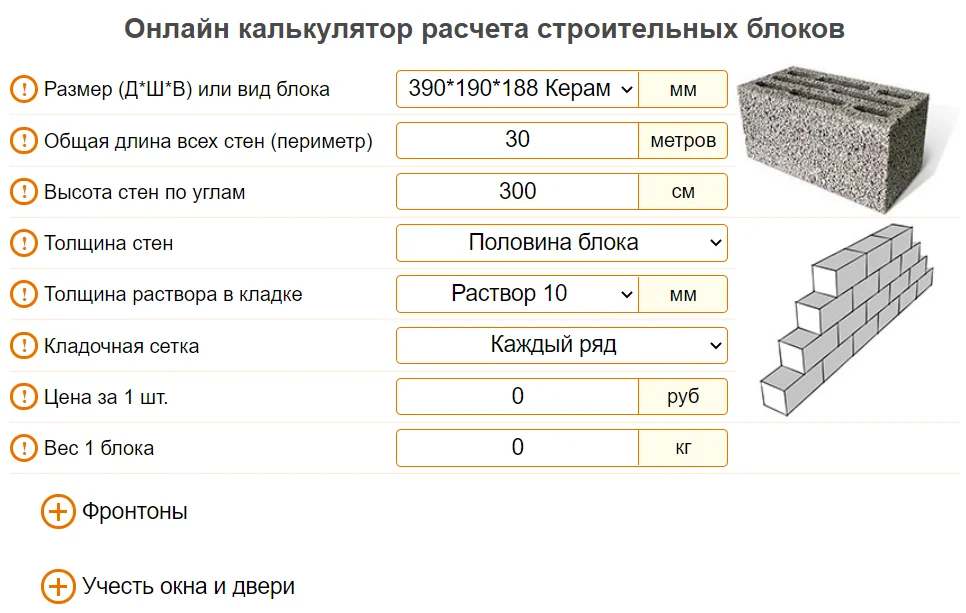

Если вы не хотите производить какие-либо расчеты, вы можете воспользоваться калькулятором на любой из строительных площадок в Интернете или обратиться в офис проекта.

R-ВЕЛИЧИНЫ И U-КОЭФФИЦИЕНТЫ ОДИНАРНЫХ БЕТОННЫХ СТЕН

ТЭК 06-02С

ВВЕДЕНИЕ

Одинарные стены из бетонной кладки часто сооружаются из пустотелых элементов с сердцевиной, заполненной изоляцией и/или цементным раствором. Этот метод строительства позволяет использовать изоляцию и армирование для повышения тепловых и конструкционных характеристик, соответственно, без увеличения толщины стены.

U-факторы и R-значения используются для оценки теплового потока в стационарных условиях (без учета влияния тепловой массы). Эти установившиеся значения можно использовать в сочетании с такими факторами, как тепловая масса, климат и ориентация здания, для оценки тепловых характеристик оболочки здания, как правило, с помощью программного обеспечения.

В данном ТЭК указаны значения теплового сопротивления (R) и коэффициента теплопередачи (U) одинарных стенок. R-значения полых стен указаны в TEK 6-1C, R-значения стен из бетонной кладки Multi-Wythe (ссылка 1).

Значения R/коэффициенты U, перечисленные в данном TEK, были определены расчетным путем с использованием общепризнанного метода последовательно-параллельных расчетов (также называемых изотермическими плоскостями) (ссылки 2, 3, 4). Этот метод учитывает тепловые мосты (потери энергии), которые происходят через стенки бетонных блоков кладки. Метод полностью описан в ТЭК 6-1С. Альтернативные одобренные нормы средства определения R-значений стен из бетонной кладки включают двумерные расчеты и испытания (ссылка 2).

ЭНЕРГЕТИЧЕСКИЕ ХАРАКТЕРИСТИКИ БЕТОННОЙ КИРПИЧНОЙ КАМИНКИ

Несмотря на то, что в настоящем ТЭК представлен сборник R-значений и U-факторов сборки бетонной кладки, важно отметить, что одни только R-значения/U-факторы не полностью описывают тепловые характеристики бетонной кладки. сборка.

Тепловые характеристики бетонной кладки зависят как от ее стационарных тепловых характеристик (описываемых значением R или U-фактором), так и от характеристик тепловой массы (теплоемкости). Стационарное состояние и массовые характеристики зависят от размера, типа и конфигурации блока каменной кладки, типа и расположения изоляции, отделочных материалов, плотности кладки, климата, ориентации здания и условий воздействия.

Тепловая масса описывает способность материалов накапливать энергию. Из-за своей сравнительно высокой плотности и удельной теплоемкости кирпичная кладка обеспечивает очень эффективное накопление тепла. Кирпичные стены сохраняют свою температуру еще долго после отключения отопления или кондиционирования воздуха. Это, в свою очередь, эффективно снижает нагрузку на отопление и охлаждение, смягчает колебания температуры в помещении и смещает нагрузку на отопление и охлаждение на непиковые часы.

Благодаря значительным преимуществам собственной тепловой массы бетонной кладки здания из бетонной кладки могут обеспечивать такие же энергетические характеристики, что и здания с легким каркасом с более сильной изоляцией.

Эти тепловые массовые эффекты были включены в требования энергетического кодекса, а также в сложные компьютерные модели. Из-за тепловой массы энергетические кодексы и стандарты, такие как Международный кодекс энергосбережения (IECC) (ссылка 5) и Стандарт энергоэффективности для зданий, кроме малоэтажных жилых зданий, стандарт ASHRAE 90.1 (ссылка 2), требуют меньшей изоляции. в сборках бетонной кладки, чем эквивалентные легкие каркасные системы. Хотя это применимо ко всем климатам, большие преимущества тепловой массы, как правило, обнаруживаются в более теплом климате (климатические зоны с меньшими номерами).

Несмотря на то, что тепловой массы и присущего коэффициента R/U бетонной кладки может быть достаточно для соответствия требованиям энергетического кодекса (особенно в более теплом климате), для сборок бетонной кладки может потребоваться дополнительная изоляция, особенно если они спроектированы в соответствии с более современными требованиями строительных норм и правил. или для достижения тепловых характеристик выше нормы. Для таких условий существует множество вариантов изоляции конструкций из бетонной кладки.

Хотя, как правило, более высокие значения R уменьшают поток энергии через элемент здания, значения R имеют меньшее влияние на общее энергопотребление оболочки здания. Другими словами, важно не приравнивать автоматически более высокое значение R к улучшенной энергоэффективности. В качестве примера рассмотрим двухэтажную начальную школу в Боулинг-Грин, штат Кентукки. Если эта школа построена с использованием одинарных стен из бетонной кладки, только с ячеистой изоляцией, и результирующее значение R стены равно 7 hrft ^2. ° F/Btu (1,23 м²K/Вт), оценка энергопотребления оболочки здания для этой конструкции составляет приблизительно 27 800 Btu/ft² (87,7 кВтч/м²), как показано на рисунке 1. Если мы увеличим R -значение стены к R14 за счет добавления дополнительной изоляции при сохранении других переменных оболочки постоянными, потребление энергии оболочки здания снижается всего на 2,5%, что не пропорционально удвоению значения R стены. Рисунок 1 иллюстрирует эту тенденцию: по мере увеличения коэффициента сопротивления стены он оказывает все меньшее и меньшее влияние на тепловые характеристики ограждающих конструкций.

В этом примере значение R стены, превышающее примерно R12, больше не оказывает существенного влияния на энергопотребление оболочки. На данный момент имеет больше смысла инвестировать в меры по повышению энергоэффективности, помимо изоляции стен.

При необходимости бетонная кладка может обеспечить сборки со значениями R, которые превышают минимальные нормы. Однако для общей экономии проекта отрасль рекомендует сбалансировать потребности и ожидаемые характеристики с разумными уровнями изоляции.

Рисунок 1—Убывающая отдача от дополнительной изоляции стен

СООТВЕТСТВИЕ ЭНЕРГЕТИЧЕСКОМУ КОДЕКСУ

Соответствие требованиям предписывающего энергетического кодекса может быть продемонстрировано:

• бетонной каменной стеной отдельно или бетонной каменной стеной плюс предписанное значение R дополнительной изоляции, или
• общий U-фактор стены.

Предписывающая IECC таблица R-коэффициентов требует «непрерывной изоляции» на бетонной кладке и других массивных стенах. Это относится к изоляции, не прерываемой обрешеткой или перемычками бетонных блоков кладки. Примеры непрерывной изоляции включают жесткую изоляцию, приклеенную к внутренней части стены с обрешеткой и гипсокартоном, нанесенным поверх изоляции, непрерывную изоляцию в полости каменной стены, а также наружную изоляцию и системы отделки. Эти и другие варианты изоляции бетонных кладочных конструкций обсуждаются в ТЭК 6-11А «Изоляция бетонных каменных стен» (сноска 6).

Если сборка бетонной кладки не будет включать непрерывную изоляцию, существует несколько других вариантов соответствия требованиям IECC: сборка бетонной кладки не должна иметь сплошную изоляцию для соответствия требованиям IECC, независимо от климатической зоны.

Другие методы соответствия включают: предписывающие таблицы коэффициента теплопередачи и компьютерные программы, которые могут потребовать ввода коэффициента теплопередачи и теплоемкости (свойство, используемое для обозначения количества тепловой массы) для бетонных каменных стен. См. TEK 6-4B, Соответствие требованиям энергетического кодекса с помощью COMcheck (ссылка 7) для получения более подробной информации. Другой метод соответствия, метод расчета стоимости энергии, включает в себя сложное моделирование для оценки годовой стоимости энергии здания.

Более полное обсуждение соответствия бетонной кладки требованиям IECC можно найти в TEK 6-12C (для издания IECC 2006 г.), 6-12D (для IECC 2009 г.) и 6-12E (для IECC 2012 г.) (ссылки 8, 9, 10).

КОНФИГУРАЦИИ БЕТОННЫХ КЛАДНЫХ ЭЛЕМЕНТОВ

Пересмотренные в 2011 году стандартные технические условия ASTM C90¸ для несущих бетонных кладочных блоков (ссылка 11) значительно сократили минимальное количество материала полотна, необходимого для CMU. Значения в этом TEK основаны на блоках бетонной кладки с тремя стенками, каждая из которых представляет собой полную высоту блока и имеет минимальную толщину, как указано в предыдущих версиях ASTM C9.0 (см. табл. 1).

Изменения в C90, однако, допускают гораздо более широкий диапазон конфигураций полотна с соответствующими изменениями R-значений и U-факторов (поскольку полотна CMU действуют как тепловые мосты, уменьшение площади полотна CMU увеличивает R- стоимость соответствующей бетонной кладки).

Полное обсуждение этих изменений можно найти в TEK 2-5B, Новые конфигурации блоков бетонной кладки в соответствии с ASTM C90 (ссылка 12).

В Тепловом каталоге бетонных кладочных конструкций (ссылка 13) перечислены значения теплостойкости и U-факторы традиционных элементов, включенных сюда, а также стеновых сборок с меньшими площадями стенки, что теперь разрешено ASTM C9.0. Дополнительные стеновые узлы основаны на:

• CMU с двумя полноразмерными стенками толщиной ¾ дюйма (19 мм) и
• «гибридная» система CMU, предназначенная для максимального повышения тепловой эффективности. Гибридная система использует блоки с двумя перемычками, описанные выше, для областей, требующих заливки цементным раствором, и блок с одной перемычкой, где не требуется удержание раствора.

Хотя R-значения/U-факторы в таблице 2 основаны на типичных 8-дюймовых. (203 мм) высокие бетонные блоки кладки, 4 дюйма. (102-мм) высокие блоки (обычно называемые «половинными») также широко доступны, и на некоторых рынках могут быть доступны другие высоты. Поскольку значения коэффициента теплопроводности стен очень мало различаются в зависимости от высоты блоков, значения в Таблице 2 можно применять к блокам с высотой, отличной от 8 дюймов (203 мм).

Таблица 1 — Габаритные размеры блока

_{В таблице} перечислены конфигурации блока, используемые для расчета значений в таблице 2. Блоки имеют три полотна полной высоты. Толщина стенки и лицевой оболочки соответствует минимальным требованиям, исторически требовавшимся ASTM C90 до версии стандарта 2011b.

ТАБЛИЦЫ КОЭФФИЦИЕНТОВ U И ЗНАЧЕНИЙ R — ТРАДИЦИОННЫЕ БЛОКИ THREE-WEB

В таблице 2 приведены рассчитанные коэффициенты U и значения R для стен из бетонной кладки различной толщины, для плотности бетона от 85 до 135 фунтов/фут³ (от 1362 до 2163 кг/м³) с различным заполнением сердцевины. В таблице 3 показано приблизительное процентное соотношение залитых и не залитых раствором площадей стен для различных вертикальных и горизонтальных интервалов затирки, которые можно использовать для определения R-значений частично залитых раствором стен (см. следующий раздел).

В дополнение к изоляции жил, перечисленных в верхней части Таблицы 2, доступны вставки из полистирола, которые подходят для сердцевин бетонных блоков каменной кладки. Вставки доступны во многих формах и размерах, чтобы обеспечить диапазон значений изоляции и приспособиться к различным условиям строительства. Блоки бетонной кладки специальной конструкции могут включать перемычки уменьшенной высоты для размещения вставок. Такие полотна также уменьшают тепловые мостики через каменную кладку, поскольку уменьшенная площадь полотна обеспечивает меньшую площадь поперечного сечения для потока энергии. Чтобы еще больше уменьшить тепловые мосты, некоторые производители разработали устройства с двумя перемычками, а не с тремя. Кроме того, некоторые вставки одобрены строительными нормами и разрешены для оставления в залитых цементным раствором ядрах, что улучшает тепловые характеристики полностью или частично залитых цементным раствором каменных стен.

Значения для изолированных и заполненных раствором ядер в Таблице 2 основаны на допущении, что все ядра кирпичной кладки изолированы или заполнены раствором соответственно. Другими словами, для незалитых стен и полностью залитых раствором можно использовать непосредственно значения из Таблицы 2. Для частично залитых раствором стен см. следующий раздел.

Значения R различных систем внутренней и внешней изоляции и отделки перечислены в Таблице 4. (Обратите внимание, что использование минеральной изоляции не рекомендуется из-за ее восприимчивости к влаге.) Эти значения R можно добавить к R стены. -значения в таблице 2. После сложения R-значений можно найти U-фактор стенки путем инвертирования общего R-значения (т. е. U = 1/R) (см. также следующий пример). Обратите внимание, что таблицы предварительно рассчитанных R-значений и U-факторов, включая различные системы изоляции и отделки, доступны в Каталоге термических сборок бетонной кладки.

Термические свойства, используемые для составления таблиц, перечислены в Таблице 5.

Таблица 2—Коэффициенты теплопередачи и R-значения стен из бетонной кладки ). Приземные воздушные пленки включены.

_B Значения действительны, когда все ядра каменной кладки полностью заполнены. Плотность раствора составляет 140 фунтов на фут (2243 кг/м³). Легкие цементные растворы, которые обеспечивают более высокие значения R, также могут быть доступны в некоторых регионах.
_C Из-за небольшого размера заполнителя и, как следствие, трудности с уплотнением цементного раствора, 4-дюйм. Блоки (102 мм) редко заливаются раствором. Обратите внимание, что заполнение сердечников этих блоков также может быть затруднено. Предполагается полное залегание раствора.

Таблица 3—Незалитая зона: Залитая часть для частично залитых раствором стен

Таблица 4—Значения R для отделочных систем

Таблица 5—Температурные данные, использованные для составления таблиц должны быть изменены для учета залитых цементным раствором ядер с использованием средневзвешенного по площади подхода. Первый шаг – определить, какая площадь стены залита раствором (см. Таблицу 3).

U-фактор стены рассчитывается из средневзвешенного значения U-факторов залитых раствором и незалитых участков следующим образом:

Например, рассмотрим стену толщиной 8 дюймов (203 мм), состоящую из пустотелой бетонной кладки плотностью 105 фунтов/фут³ (1682 кг/м³) и залитую раствором на высоте 48 дюймов (1219 мм) o.c. как по вертикали, так и по горизонтали. Незалитые сердечники содержат вспененный на месте полиуретановый утеплитель, а стена изнутри отделана гипсокартоном.

Из Таблицы 3 видно, что 31 % стены залиты раствором ( _г = 0,31) и 69 % содержит изоляцию ( _г = 0,69). Из Таблицы 2 коэффициент U для этой стены, если она полностью залита цементным раствором, составляет 0,527 БТЕ/ч·фут9.0135 2.° F (3,0 Вт/м²К). Опять же из Таблицы 2, та же стена со вспененной изоляцией в каждом ядре имеет коэффициент теплопередачи 0,157 БТЕ/ч·фут 90 135 2,° 90 136 F (0,9 Вт/м²K). Используя эти данные, U-фактор и R-значение стены (без отделки стеновыми панелями) рассчитываются следующим образом:

R-значение любой отделки теперь можно добавить к полученному R-значению. Из Таблицы 4 дополнительное значение R из-за отделки гипсокартоном на обшивке составляет 1,1. Таким образом, общее R-значение и U-фактор стены составляют:

R = 3,7 + 1,1 = 4,8 часа фута ^2.° F/Btu (0,84 м²K/Вт)
U = 1/R = 1/4,8
= 0,208 Btu/час 5° 9 3 9013 (1,18 Вт/м²K)

Каталожные номера

1. R-значения стен из бетонной кладки Multi-Wythe, TEK 6-1C. Национальная ассоциация бетонщиков, 2013 г.
2. Энергетический стандарт для зданий, кроме малоэтажных жилых зданий, ANSI/ASHRAE/IESNA 90.1-2010. Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха, Inc., 2010 г.
3. Справочник ASHRAE, основы. Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха, Inc., 2009 г.
4. Руководство по термическим свойствам бетонных и каменных систем. АКИ 122R-02. Американский институт бетона, 2002.
.
5. Международный кодекс энергосбережения. Международный совет по кодексам, 2006, 2009, 2012.
6. Утепление стен бетонной кладкой, ТЭК 6-11А. Национальная ассоциация бетонщиков, 2010 г.
7. Соответствие требованиям энергетического кодекса с помощью COMcheck, TEK 6-4B. Национальная ассоциация бетонщиков, 2012 г.
8. Международный кодекс энергосбережения (изд. 2006 г.) и бетонная кладка, TEK 6-12C. Национальная ассоциация бетонщиков, 2007 г.
9. Бетонная кладка в редакции IECC 2009 г., TEK 6-12D. Национальная ассоциация бетонщиков, 2012 г.
10. Бетонная кладка в редакции IECC 2012 г., ТЭК 6-12E. Национальная ассоциация бетонщиков, 2012 г.
Стандартные технические условия
11. для несущих бетонных блоков кладки, ASTM C90-11. ASTM International, 2011.
12. Новые конфигурации блоков бетонной кладки в соответствии с ASTM C90, TEK 2-5B. Национальная ассоциация бетонщиков, 2012 г.
13. Тепловой каталог бетонных кладочных конструкций, второе издание, TR233A. Национальная ассоциация бетонщиков, 2012 г.

NCMA TEK 6-2C, редакция 2013 г.
