Как рассчитать глубину заложения фундамента
Качественно построенный фундамент гарантирует надежность и долгий срок эксплуатации жилого дома. Главной его характеристикой является устойчивость, обеспечиваемая использованием хороших стройматериалов и созданием правильного проекта. Грамотно спроектированная и возведённая основа способна выдержать любое давление и сохранить целостность конструкции дома на долгие годы. Поэтому важно использовать не только качественные материалы, но и рассчитать глубину заложения фундамента.
Содержание
|
Как определить тип фундамента
Определение наиболее подходящего типа фундамента для будущего дома, а также глубины его заложения начинается с исследования почвы.
Глубина заложения фундамента зависит от следующих факторов:
- особенности грунта;
- уровня залегания грунтовых вод;
- глубины промерзания почвы;
- характеристик конструкции будущего дома (этажности, из чего будет построен, с подвалом или без и т.д.).
Грунт
Чтобы определить гидрогеологические особенности грунта, необходимо взять пробу. Для этого сперва следует выявить глубину промерзания, а затем пробурить землю на 50-70 см ниже этого уровня. Только таким образом можно узнать несущую способность грунта и, как следствие, глубину заложения фундамента. СНиП работ по исследованию почвы определяет глубину в соответствии с ее характером.
Виды грунтов:
- скалистый – самый устойчивый вид грунта, характеризующийся тем, что не промерзает и не впитывает влагу. Фундамент на такой почве можно не заглублять вовсе и закладывать по поверхности;
- крупнообломочный – надежный устойчивый грунт, наполовину состоящий из обломков скал, булыжников, крупных фракций щебня или гравия.
Но если в составе такого грунта присутствует изрядная доля глины или мелкого песка, то несущая способность его значительно ослабевает. Это будет уже пучинистый грунт, и расчет глубины заложения фундамента в него должен равняться не меньше 50 см; - песчаный – состоит из частиц кварца, смеси минералов и глины (не больше 3%). Чем крупнее частички песка, тем более устойчивым будет грунт. Когда коробка дома давит своей тяжестью на фундамент, а он, в свою очередь – на грунт, то средние и крупные фракции становятся плотнее друг к другу. Минимальная глубина заложения фундамента в такую землю составляет 40-70 см. Более мелкие частицы песка просто «обтекают» фундамент и не являются надежным основанием для строительства дома. Такая почва сильно впитывает и задерживает воду. Если построить дом на мелкопесчаной земле, она будет просаживаться под ним каждый год все больше и больше;
- глинистый – состоит из очень маленьких частиц и прекрасно впитывает влагу. Такой грунт легко размывается, деформируется и вспучивается. Чем влажнее глинистая земля, тем сильнее она будет вспучиваться (увеличиваться в объемах при замерзании). Логично, что в сильные морозы такой грунт будет оказывать колоссальное давление на фундамент, в результате чего может просто сломать или вытолкнуть его. Глинистые почвы бывают нескольких видов: непосредственно глина, суглинок и супесь. Чтобы определить глубину заложения фундамента, необходимо выяснить, к какому типу глинистого грунта принадлежит почва на вашем участке. Пылевато-глинистая основа самая ненадежная, и фундамент необходимо углублять на 20-30 см ниже уровня промерзания;
- илистый (лёссовый) – непригодный для строительства грунт, поскольку очень непредсказуемый и непрочный;
- торфянистый – для строительства фундамента такой грунт необходимо укрепить, чтобы во время таяния снегов или обильных дождей он не превратился в плывун. Для этого надо изъять пористые слои земли и установить дренажи (подушки из крупного песка и гравия высотой от 50 см до метра). На подушки следует опереть фундамент.
Но если в составе такого грунта присутствует изрядная доля глины или мелкого песка, то несущая способность его значительно ослабевает. Это будет уже пучинистый грунт, и расчет глубины заложения фундамента в него должен равняться не меньше 50 см;
Чем влажнее глинистая земля, тем сильнее она будет вспучиваться (увеличиваться в объемах при замерзании). Логично, что в сильные морозы такой грунт будет оказывать колоссальное давление на фундамент, в результате чего может просто сломать или вытолкнуть его. Глинистые почвы бывают нескольких видов: непосредственно глина, суглинок и супесь. Чтобы определить глубину заложения фундамента, необходимо выяснить, к какому типу глинистого грунта принадлежит почва на вашем участке. Пылевато-глинистая основа самая ненадежная, и фундамент необходимо углублять на 20-30 см ниже уровня промерзания;
Грунтовые воды
Выбор глубины заложения фундамента также зависит от того, насколько близко к поверхности проходят грунтовые воды. Если они лежат на уровне 1,5-2 метров, то фундамент закладывается не глубже 50 см. К слову, полметра – это минимальная глубина, на которую положено закладывать фундамент. Максимальная глубина составляет 30 см ниже точки промерзания земли.
Не стоит забывать, что глубина заложения фундамента зависит и от особенностей самого дома. Их надо соотносить с характером грунта и делать соответствующие выводы. Так, почва может даже диктовать условия для выбора стройматериалов, из которых будет построена коробка. Например, будет нерационально делать глубоко заглубленный фундамент под легким домом из газоблоков, и наоборот – фундамент мелкого заложения, глубина которого не превышает 50 см, может не выдержать тяжелый кирпичный дом в несколько этажей.
Промерзание грунта
Мы уже выяснили, что от уровня подземных вод зависит многое, но этот фактор нельзя рассматривать отдельно. Уровень залегания вод всегда сопряжен со степенью промерзания, а, следовательно, — с пучинистостью грунта. Так, идеальным условием для строительства фундамента является ситуация, когда глубина промерзания меньше, чем уровень залегания грунтовых вод. Когда же почва промерзает очень глубоко, и холод затрагивает грунтовые воды, они превращаются в лед. Происходит следующее: вода затвердевает, увеличивается в размерах, давит на частицы грунта и заставляет его деформироваться. По весне вода тает, а вспучившийся за зиму грунт превращается в «кашу» и проседает. В таком случае ни о какой прочности и надежности фундамента не может быть и речи.
Если промерзание захватывает грунтовые воды, можно сделать следующее:
- Понизить уровень грунтовых вод посредством осушения, прокладки дренажных канав и т.д.
- Выбрать самый надежный тип фундамента, наиболее подходящий для пучинистых почв и не жалеть денег на строительство.
Фундаменты для домов из различных материалов
Фундамент под срубФундамент под сруб может быть трех типов, в зависимости от особенностей почвы и характера постройки:
- Ленточный – самый «универсальный» тип фундамента, который подходит практически для всех сооружений. Для сруба целесообразно делать глубоко заглубленный фундамент, если в доме будут тяжелые стены, подпольные помещения, в общем, он будет оказывать довольно сильную нагрузку. Это самый дорогостоящий вариант, если степень промерзания земли велика, поскольку придется копать почву на 20-30 см ниже уровня промерзания. Глубина фундамента мелкого заложения для небольшого сруба или баньки составляет всего 50-70 см. Это идеальный вариант, если почва позволяет, и вам не нужен большой дом. Но в этом случае не следует забывать о хорошей тепло- и гидроизоляции. Многие выбирают ленточный фундамент из-за его низкой теплопроводности, что позволяет сэкономить деньги на утеплении пола.
- Столбчатый – самый экономичный тип фундамента для сруба. Он подойдет для легких каркасных или деревянных домиков, веранд или в качестве опоры для крыльца. Столбы устанавливаются в местах пересечения стен, по углам здания и во всех местах с высокой нагрузкой. Глубина закладки – на уровень промерзания земли.
- Винтовые сваи – современный аналог старым-добрым столбам из дерева или кирпича. Чем хороши винтовые сваи, так это тем, что их можно без особого труда и временных затрат вкрутить в землю на любую глубину. Следовательно, они подойдут практически для любых, даже самых проблемных почв.
Особенностью газобетона является его пористая структура и небольшой вес. Это одновременно и его достоинство, и недостаток, поскольку малый вес позволяет быстро и легко осуществлять монтаж материала, но пористая структура требует особого обращения и в случае несоблюдения правил эксплуатации может быстро прийти в негодность.
Производители газобетона хором твердят, что его уникальная структура позволяет значительно сэкономить на фундаменте. Дескать, материал весит мало, значит и фундамент не обязательно делать супер-прочным. С другой стороны, любая постройка из газобетона может воздвигаться только на цокольном этаже из обычного прочного бетона, что «ударит по кошельку» застройщика.
Но чтобы не запутаться в соблазнительных предложениях, необходимо помнить, что долговечность дома зависит от фундамента, каким бы он ни был. Да, дома из газобетона можно строить на легко заглубленном фундаменте, но при этом он должен быть сделан из качественных материалов.
Итак, какой же фундамент подойдет для дома из газобетонных блоков?
Рассмотрим самые оптимальные варианты:
- Железобетонная плита – монолитный фундамент, который закладывается под всю площадь будущего дома и составляет с опалубкой единое целое. Довольно дорогостоящий вариант, но затраты оправдываются надежностью и долговечностью. Подходит для проблемных грунтов, потому что большая площадь опоры дает меньшее давление на поверхность земли. Толщина плиты для малоэтажного дома должна быть минимум 40 см, 10 из которых утапливаются в землю. В обязательном порядке следует установить под плиту дренажную систему и хорошую гидроизоляцию.
- Ленточный фундамент – для мелкозаглубленного варианта достаточно выкопать траншею по периметру будущего здания глубиной около 50 см, засыпать ее песком и уплотнить. Затем установить опалубку, положить арматуру и залить ее бетоном. Заливать такой фундамент надо непременно в теплое время года. Если же выбирать не приходится, и вам надо делать эту работу зимой в минусовую температуру, постарайтесь выполнить весь объем за один день, заливая бетон непрерывно. Мелкозаглубленный фундамент прекрасно подойдет для дома из газоблоков, если вы не планируете построить погреб или подвал.
- Столбчатый фундамент – конструкция из столбов, расположенных по углам будущего сооружения и в местах пересечения стен. Не стоит делать столбчатый фундамент на слабых грунтах даже при использовании легких газоблоков.
Довольно дорогостоящий вариант, но затраты оправдываются надежностью и долговечностью. Подходит для проблемных грунтов, потому что большая площадь опоры дает меньшее давление на поверхность земли. Толщина плиты для малоэтажного дома должна быть минимум 40 см, 10 из которых утапливаются в землю. В обязательном порядке следует установить под плиту дренажную систему и хорошую гидроизоляцию.
Не стоит делать столбчатый фундамент на слабых грунтах даже при использовании легких газоблоков.Кирпичный дом – это надежная «крепость», которая при умелой постройке простоит не одно десятилетие. Кирпич – долговечный, прочный и тяжелый стройматериал, поэтому и фундамент под него должен быть соответствующим. Определение глубины заложения фундамента в этом случае «диктуется» самим материалом. Для кирпичных домов надо делать основания, которые уходят в почву на уровень ниже точки промерзания.
Из всего вышесказанного становится понятно, что стоить такой фундамент будет недешево. На самом деле, если его стоимость составляет около 20% от затрат на строительство самого дома, это считается совершенно нормальным. Так что если вы задумали возвести кирпичную крепость, приготовьтесь раскошелиться.
Самые распространенные типы фундаментов для кирпичных домов – это ленточные и плитные. Только они обладают достаточной мощностью, чтобы выдержать вес тяжелого стройматериала.
Фундамент из железобетонной плиты подходит для сложных пучинистых и насыпных грунтов. Принцип заложения такой же, как для дома из газобетона, только толщина плиты будет больше.
Ленточный фундамент для кирпичных домов делается по всему периметру здания и под всеми несущими конструкциями внутри. Чаще всего такие фундаменты делают профильными, заглубленными примерно на 20 см ниже уровня промерзания почвы.
Расчет глубины заложения фундамента: как правильно рассчитать
Содержание
- Расчёт глубины
- Просчет глубины
- Рассмотрение столбчатого, ленточного фундамента
- Нормативная документация
- Онлайн расчёт
- Подробнее о глубине промерзания
- Плотность грунта
- Залегание грунтовых вод
- Заключение
Если требуется произвести расчет глубины заложения фундамента, необходимо ознакомиться с основными понятиями. Существует несколько подходов к решению задачи, учитывается ряд факторов. Фундамент является основой строения, поэтому специалисты пристально присматриваются к грунту.
Расчёт глубины
Подготавливаясь к строительству нового дома либо дачи, не всегда есть возможность обратиться к проектировщикам, которые производят необходимые замеры. Частные застройщики могут безответственно подходить к вопросу, в результате, возникают проблемы с конструкцией.
Понятие расчет глубины фундамента предполагает обозначение уровня подошвы относительно нулевой отметки.
Для просчета учитывается состояние грунта, анализируются особенности местности и непосредственно тип здания. Конструкции отличаются по форме, размерам. К дополнительным факторам относят погодные условия, проектировщиков интересует средняя температура, количество осадков в год. Расчёт глубины влияет на следующие факторы:
- эксплуатационные свойства;
- уровень влаги внутри помещения;
- состояние пола;
- микроклимат постройки;
- общий уровень устойчивости.
Просчет глубины
Если не вдаваться в детали, расчет глубины производится по формуле — Hp = mt*m*Hн.
За основу берется коэффициент промерзания грунта (в формуле обозначен, как mt). Отдельно учитывается показатель температуры и глубины залегания твердой почвы.
Рассмотрение столбчатого, ленточного фундамента
Чтобы узнать, как рассчитать глубину заложения фундамента, необходимо рассмотреть основные элементы конструкций:
- нижняя укладка;
- опоры;
- плита фундамента;
- песчаная засыпка.
Чтобы сделать расчет глубины ленточного фундамента, учитываются геологические аспекты, рекомендуется составить план действий:
- проанализировать почву;
- выяснить особенности ландшафта;
- очистить строительную площадку;
- прикинуть массу конструкции;
- определить основные точки нагрузки.
В форме просчета глубины фундамента указана необходимость выяснения промерзание почвы. Чтобы сложилась полная картина, рекомендуется также изучить характер грунта на малом и среднем углублении.
На участке могут быть проблемы с водоносным слоем, строители зачастую не обращают внимание на колебания высоты.
Нормативная документация
В ГОСТе 25100 прописано, как рассчитать глубину фундамента для дома, поэтому рекомендуется вникнуть в основные правила. Касательно промерзания грунта считаются средние параметры. Для определения показателя берутся ежегодные данные по области, без статистики не обойтись. При взятии пробы обращается внимание на температуру, уровень наклона (перепада) земли.
Чтобы было понятнее, рекомендуется всё рассмотреть на примере. Первым делом берется средняя температура в районе, учитывается содержание в земле супеси, песков. К примеру, выходит показатель 0.23 %. Также учитывается крупность почвы (в среднем показательную 0.3). Коэффициент промерзания стартует от 1.5 до 2.5 метров. Таким образом, при перемножении показателей получается значение 0.6 метров.
Онлайн расчёт
Если интересует, как правильно рассчитать глубину фундамента, рекомендуется найти в интернете калькулятор. С целью автоматического подсчета, естественно, требуются основные данные:
- тип грунта;
- фундамент;
- залегание подземных вод;
- промерзание грунта;
- среднестатистическая температура;
- указывается регион.
На отдельных сайтах требуется ввести тип здания (отапливаемое, неотапливаемое, жилое, коммерческое).
Подробнее о глубине промерзания
Показатель сезонного промерзания рассчитывают по формуле — коэффициент теплового режима умножается на глубину промерзания. Чтобы пользователи не оплачивали дорогостоящие проектные работы, рекомендуется просто просмотреть статистические таблицы. В зависимости от температуры уже собраны данные касательно среднего показателя глубины промерзания.
Информация представлена отдельно по грунту с подвальным и без подвального помещения. Пользователь, со своей стороны, должен учитывать ограничения по фундаменту. Если рассматривать конструкции длиною более 5 метров, вводится погрешность. В некоторых случаях здание примыкает к другому фундаменту, тогда формула меняется.
Просчёт помещения с подвалом считается более трудоемким. При оценке средней температуры рекомендуется округлять ее в меньшую сторону. По ГОСТу есть правила расчета параметра промерзания в районах, где средняя температура является отрицательной.
В формуле вводится дополнительная постоянная — коэффициент теплозащиты. Это связано с тем, что в сооружении может быть установлены котельная. За счет работы отопительного оборудования изменяется уровень промерзания почвы и первоначальные расчеты окажутся не правдивыми.
Плотность грунта
При расчете глубины заложения формула меняется в зависимости от плотности грунта. Проектировщикам известно, что встречается каменистая, песчаная, глиняная поверхность. Порой она однородна либо смешанная. Строителям приходится работать на супеси, щебне, суглинке.
Производить закладку без точного расчета не представляется возможным.
Чтобы максимально обезопасить конструкцию, рекомендуется уточнять данные по залеганию твердой почвы. В отдельных случаях показатель составляет 2.5 метра, средний параметр 0.8 метров.
Залегание грунтовых вод
Расчет глубины фундамента невозможен без определения уровня воды. Рассматривая ленточный либо столбчатый фундамент, он в любом случае страдает от осадков.
Также учитывается сложность прокладки коммуникаций. Строители пытаются решить проблему в отдельных зонах путём установки дополнительной подошвы. Под землей вода залегает на различном углублении, поскольку существует классификация вод:
- грунтовые;
- артезианские;
- почвенные;
- минеральные.
Строителей в большой степени интересуют почвенные и грунтовые воды. Они находятся на глубине 3-5 метров. В следствии выпадения осадков, жидкость может смещаться, подыматься на поверхность либо опускаться. Основная сила — гравитационное воздействие. На среднюю отметку грунтовых вод влияет количество выпавшего снега. После зимнего периода активно происходит процесс таяния. Помимо возможного разрушения фундаментов, наблюдаются загрязнения жидкости.
Межпластовые воды также оказывают воздействие на фундамент, поскольку заключены в водоупорных слоях земли. Данный показатель является постоянным, водоносный горизонт не изменяется в зависимости от сезона. Межпластовые воды находятся под давлением, могут быть статичными либо циркулирующими.
Чтобы узнать точный показатель, используется бур диаметр от 6 дюймов. Порой требуется сделать скважину с углублением более 3 метров. Ситуация упрощается, если поблизости находится колодец. В таком случае достаточно просто опустить канат либо ленту.
Заключение
Произвести расчет глубины заложения фундамента можно самостоятельно. Существует общая формула, однако в нее вносятся изменения в зависимости от климатических условий и типа конструкции. Чтобы облегчить участь проектировщика, существуют онлайн-калькуляторы, которые находятся в сети.
Стандартный размер фундамента для колонн | Глубина фундамента | Сведения о фундаменте фундамента | Глубина фундамента Формула
Содержание
Что такое фундамент
Фундамент или фундамент – это подземная конструкция, обычно расположенная ниже уровня земли, которая передает нагрузку от надстройки к подконструкции. Таким образом, фундамент помогает передавать нагрузку от балки и колонны на почву.
Фундамент из различных материалов, таких как железобетон, кирпичная кладка.
Вес колонны переносится на большую площадь почвы под землей.
Минимальная глубина фундамента
Глубина фундамента зависит от нескольких факторов, таких как,
- Несущая способность почвы.
- Плотность почвы.
- Постоянная нагрузка конструкции.
- Временная нагрузка на конструкцию и возможная ветровая нагрузка и сейсмическая нагрузка на конструкцию.
- глубина усадки и набухания.
- Возможность раскопок в близлежащих районах.
- Уровень грунтовых вод.
- В случае мелкого песчаного ила важным фактором является глубина промерзания.
- Минимальная глубина фундамента в любом случае не должна быть менее 50 см.
Таким образом, с учетом всех этих факторов стандартная глубина фундамента составляет от 1 метра до 1,5 метра от естественного уровня земли .
Минимальная глубина фундамента в зависимости от типа грунта следующая:
- Глубина фундамента на песчаном грунте = 0,8–1 м фундамент на глинистом грунте = 0,9– 1,6 м
Минимальная глубина фундамента под несущую стену 900 мм.
Вообще говоря, для небольшого жилого дома минимальная глубина фундамента должна быть в 1,5 раза больше ширины фундамента .
В условиях холодного климата из-за воздействия мороза минимальная глубина фундамента должна быть 1,5 метра.

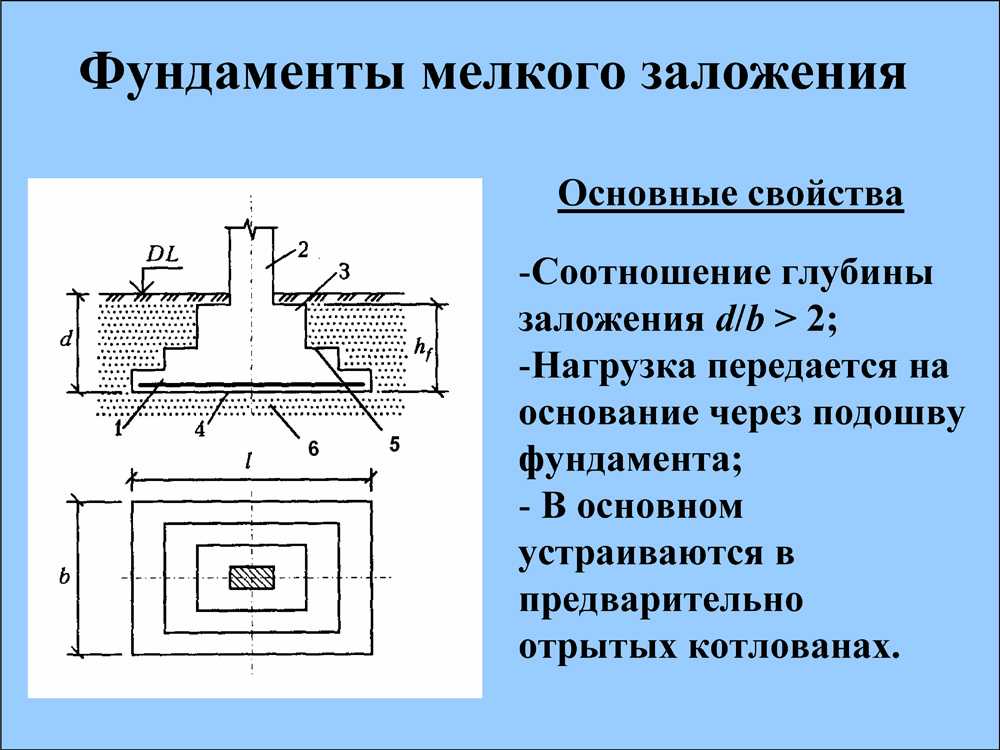

Мелкая глубина фундамента
Фундамент, расположенный не более чем на 6 футов ниже уровня земли, называется мелким фундаментом. Фундамент мелкого заложения также называют насыпным фундаментом.
Глубина фундамента для мелкозаглубленного фундамента менее 6 футов
Мелкозернистый фундамент используется, когда грунт под конструкцией имеет достаточную прочность, чтобы выдерживать нагрузку, действующую на конструкцию. В небольших жилых домах и деревянных строениях используется мелкозаглубленный фундамент.
Минимальная глубина фундамента для мелкозаглубленного фундамента составляет от 4 футов до 5 футов
Глубина глубокого фундамента
Когда мелкозаглубленный фундамент не может выдержать нагрузку, действующую на конструкцию, используются глубокие фундаменты.
Другими словами, когда несущей способности грунта недостаточно, используют заглубленный фундамент.
Когда твердые слои грунта доступны на большей глубине, то наилучшим вариантом становится заглубление фундамента.
Глубокий фундамент использует силу трения прилегающего грунта для распределения нагрузки, действующей на конструкцию.
Фундамент для конструкции G+4 требует глубокого фундамента, а также, если грунт над ним имеет плохую несущую способность, рекомендуется использовать глубокий фундамент.
Глубина глубокого фундамента зависит от приложенной нагрузки на конструкцию.
| Applied Load | Глубина фундамента для основного фундамента | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Нагрузка до 500 кН | 3,5 млн. До 4,5 млн. Глубина фундамента Согласно IS Code 1080-1982 Глубина фундамента зависит от многих факторов. Но ни один фундамент не должен быть меньше 50 см или 500 мм в соответствии со стандартом Индии. Минимальная глубина фундамента = 50 см минимальная глубина фундамента в 1,5 раза больше ширины фундамента для небольшого жилого дома. Формула Ренкина для определения глубины фундаментаМинимальная глубина фундамента для строительства была изобретена Ренкином с большим вниманием к характеристикам грунта. Глубина заложения по формуле Ренкина показана ниже; Df = P/w (1-SinႴ/1+SinႴ) 2 Где, Несущая способность грунтаНесущая способность грунта — это величина нагрузки, которую грунт может выдержать, не разрушаясь при сдвиге. Надежная несущая способность грунта измеряется в кН/м 2 . Если общая нагрузка на конструкцию превышает несущую способность грунта, конструкция разрушится при сдвиге. Таким образом, несущая способность грунта важна для того, чтобы конструкция была надежной и прочной. Несущая способность различных грунтов указана ниже:
Плотность грунтаОтношение между массой и объемом сухого образца образца грунта называется плотностью почвы. В норме плотность почвы составляет 2,65 г/см 9 .0119 3 Density of different types of soil is shown in the below table:
 вниз.The angle of repose for different soil is given below:
Пример. Пример расчеты для Глубной глубины. фундамент для твердого глинистого грунта? Для глинистых грунтов значения несущей способности грунта, угла естественного откоса и плотности грунта взяты из табл. P = 451 кН/м 2 , Df = P/w (1-SinႴ/1+SinႴ = 909019 2 451/1600 x {(1-sin 35°)/(1+sin35°)} Df = 2,10 м Таким образом, минимальная глубина фундамента для твердого глинистого грунта составляет 2,10 метра. Пример 2. Расчет минимальной глубины заложения фундамента для грунта со следующими свойствами Df = P/w (1-SinႴ/1+SinႴ) = | 0 2 /1700 x {(1-sin 35°)/(1+sin35°)}
883
Это также обеспечивает прочность, чтобы нести ветровую нагрузку на здание.| Тип грунта | Угол естественного откоса | Вес блок |
| Сухой песок | 25 0 – 30 0 | 16 кН/м 3 |
| СВОЙ ПЕРЕВА | 3084 | |
| СВОЙ ПЕРЕВА | 3083 30 | |
| СВОВА | 30. | |
| . KN/M 3 | ||
| Влажная почва | 15 0 – 25 0 | 19 кН/м 3 |
Там есть более
. типы грунта обнаруживаются при испытаниях.
Возьмем пример, если у нас есть влажный песок, то какой должна быть минимальная глубина фундамента?
Решим,
Имеем, нагрузка на конструкцию(P) = 300 кН/м 2
Плотность грунта = 18 кН/м 3 ) (Поскольку у нас влажный грунт
Угол естественного откоса ( Φ ) = 30 0
Теперь,
Подставляем значения в Формула Ренкина ,
3
35 Рассчитав вышеприведенное уравнение, мы получили, что минимальная глубина фундамента = 1,85 м
Посмотрите видео, чтобы было понятнее
Итак, друзья Таким образом, мы можем рассчитать минимальную глубину фундамента для различных зданий, если у нас есть профиль грунта и нагрузки, действующей на фундамент.
