Как рассчитать глубину заложения фундамента

Какой глубины делать ленточный фундамент.

Одним из самых востребованных в наши дни является ленточный фундамент. Его основные преимущества – длительный срок службы, надежность, несложное изготовление без применения грузоподъемных механизмов. Заложение бетонной ленты осуществляется с учетом климатических и геологических условий, а также особенностей проекта. Перед началом строительства всегда рассчитывается глубина заложения и другие размеры фундамента – это позволит избежать осадки сооружения под влиянием деформаций грунта и подпочвенных вод.

Глубина заложения фундамента частного дома.

От чего зависит глубина ленточного фундамента.

При выборе размерных параметров основания дома обращают внимание на три основных фактора.

1. Плотность грунта.

Если он отличается высокой степенью однородности и прочности, средняя глубина расположения фундаментной ленты составляет 0,5 м. К этой группе относятся каменистые почвы, хрящеватые смеси (песок с глиной и щебнем), песчаные грунты с малой толщиной промерзания. На пучинистых почвах (глины, супеси, суглинки), накапливающих в порах много влаги, рекомендуется довести уровень закладки основы до 0,7 м. На слабых подвижных грунтах глубина заложения ленты зависит от уровня залегания твердой почвы (максимум – 2,5 м).

2. Глубина промерзания.

Существует мнение, что фундамент следует располагать ниже уровня промерзания. Но конструкция (особенно если это легкое каркасное строение) все равно будет неустойчивой из-за морозного пучения. Хотя промерзающий грунт не будет давить на подошву, он будет действовать на стенки ленты. Поэтому довольно часто ленту закладывают на отметке, равной половине глубины промерзания грунта (ГПГ). При этом учитывают, что подошва должна отстоять от уровня почвы не менее чем на 0,5-0,6 м. Влияние пучения уменьшают с помощью конструктивных решений: трапециевидной формы опалубки (она сужается кверху), защитных экранов для ленты, засыпки пазух непучинистым грунтом, прокладки водоотводных каналов.

3. Уровень залегания грунтовых вод.

Если они расположены ниже ГПГ, то глубина заложения ленты от них не зависит. При прохождении русла подземных вод выше отметки промерзания грунта фундамент опускают до уровня ГПГ.

Кроме названных факторов, на степень заглубления ленточного основания влияют класс строения (планируемая долговечность постройки), рельеф участка, общий вес сооружения. Большое значение имеет уровень прокладки коммуникаций: все они должны быть смонтированы выше фундаментной подошвы. Если возводится пристройка к дому. ее основание обустраивают несколько выше (учитывая будущую осадку), обязательно предусмотрев песчаную подушку.

Главная цель при составлении проекта – определить глубину, на которой несущий слой грунта вместе с подсыпкой обеспечит равномерную осадку здания, причем ее значение не должно быть выше максимально допустимого предела.

Рассчитать глубину заложения фундамента формула.

Расчет глубины заложения.

Если по разным причинам невозможно проведение геологических изысканий для оценки участка, застройщик способен самостоятельно вычислить глубину закладки ленты на основании СП «Основания зданий и сооружений». В качестве примера приводится расчет в Московской области.

1. Определение нормативной глубины промерзания в метрах:

Нормативное значение d

0 выбирается по таблице, в зависимости от типа грунта: чем он плотнее, тем больше число. Например, для супесей d0 = 0,28, а для суглинков – 0,23. Mt – сумма модулей (абсолютных значений) средних отрицательных температур за зимний период (в средней полосе он продолжается с ноября по март). Для Москвы этот показатель равен 22,9 (таблица 5.1 «Строительная климатология»). Подставив числа в формулу, получают

dfn = 0,28 х √ 22,9 = 1,34 м

2. Определение расчетной глубины промерзания:

Коэффициент kh зависит от типа сооружения и среднесуточной температуры в помещении, которое примыкает к наружному фундаменту. Для отапливаемых зданий значение коэффициента колеблется от 0,4 (дом с подвалом) до 1,0 (дом без подвала с полом на лагах). Для неотапливаемых сооружений kh = 1,1.Если пол устроен по грунту, а среднесуточная температура составляет 5°C, то kh = 0,8. Подставляем это значение в формулу:

Без геологических исследований, не зная уровня грунтовых вод, лучше заложить ленту на глубине не менее чем d

f. то есть 1,07 м.

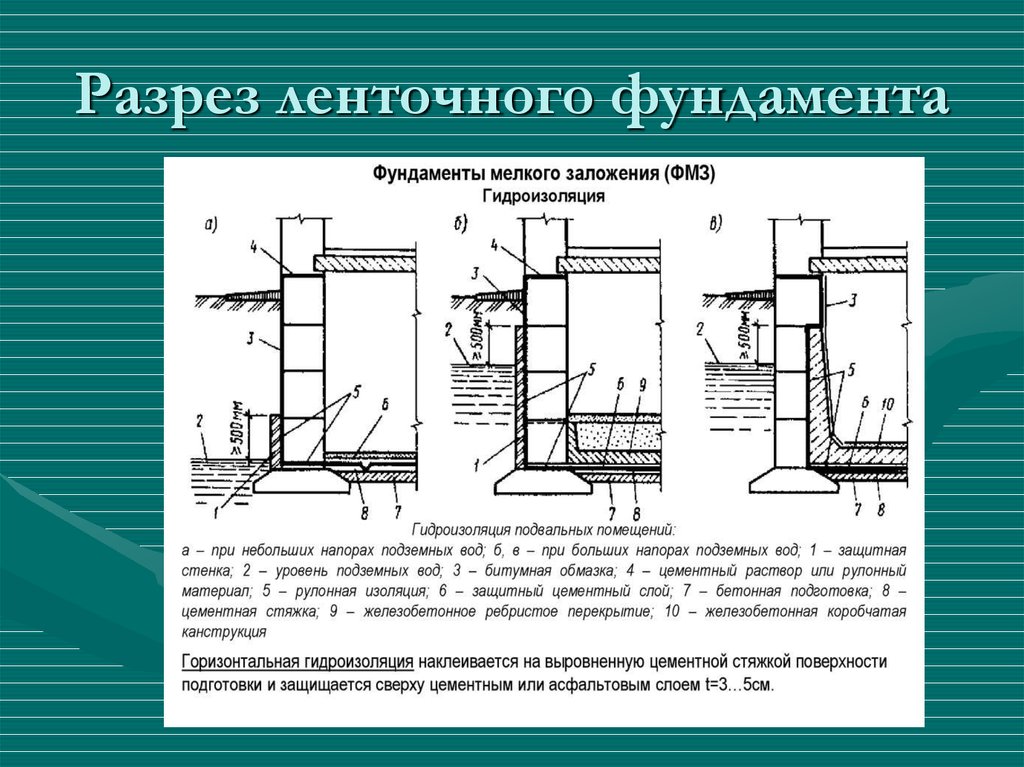

Особенности ленточного основания мелкого заложения

Если возводится одноэтажный дом из кирпича ибо пеноблоков (без подвала), каркасное строение, бревенчатый сруб, дачный домик, баня, сарай или забор, то их основанием вполне может стать мелкозаглубленный ленточный фундамент (МЗЛФ). Конструктивно он похож на заглубленный аналог, но имеет также существенные отличия:

  • средняя глубина закладки – 0,7 м;
  • расположение над зоной промерзания;
  • служит основанием для строений, возводимых в основном на пучинистых почвах.

Фундамент мелкого заложения способен нейтрализовать разрушительное влияние морозного пучения грунта. При этом здание или забор, жестко соединенные с МЗЛФ, «плавают» вместе с ним в вертикальном направлении во время сезонных подвижек глинистого или песчаного грунта. За счет того, что глубина заложения небольшая, смещение осуществляется равномерно, не сопровождаясь образованием трещин.

Рассчитать глубину заложения фундамента онлайн.

Глубина заложения мелкозаглубленной ленты должна быть на 20 % меньше уровня промерзания почвы. В основании фундамент укрепляют с помощью непучинистой подушки толщиной 0,2-0,8 м. Именно такой слой должен составлять один из следующих материалов: щебень, шлак, гравий, крупный песок, песчано-гравийная смесь (ПГС). Подушка нивелирует деформации, возникающие при расширении и сужении пучинистого грунта, и фактически заменяет его собой.

Ленточное мелкозаглубленное основание рассчитывают по стандартной методике. Если строительство выполняется своими силами, для определения основных параметров фундамента одноэтажного сооружения можно воспользоваться таблицей.

Выбор размеров ленточного фундамента (мелкое заложение) и типа армирования.

Рассчитать глубину заложения фундамента.

Технология строительства основания.

Заложение ленточного мелкозаглубленного фундамента под дом или забор выполняется в определенной последовательности.

1. Выравнивание грунта в пятне застройки, прокладка водоотводных каналов.

2. Разметка участка и земляные работы. Наносят линии контура стен и простенков здания и роют траншеи (глубина — 0,5-1,5 м). Если строится отапливаемый дом или баня, следует заложить фундамент под печью или камином.

3. Выстилание геотекстилем. С помощью него предотвращают заиливание подушки, если глубина поверхностных грунтовых вод выше, чем закладывается фундамент. Нетканый сверхплотный материал (например, дорнит) погружают на дно траншей и запускают на их боковые стенки, делая запас с каждой стороны, равный толщине подушки.

4. Подушка. Постепенно насыпают ПГС, после каждых 10-15 см тщательно уплотняют ее с помощью ручной трамбовки или вибратора, затем укрывают оставленными по бокам полотнищами дорнита.

Как рассчитать глубину заложения фундамента формула.

5. Установка опалубки и армирование. Сетки, связанные из арматурных стержней и проволоки, размещают в нижней и верхней зонах. При этом глубина заложения в бетон составляет около 5 см. Нижний армопояс предотвращает прогиб ленты вниз, а верхний не дает ей выгнуться вверх.

6. Заливка бетона. Ленту заливают непрерывно, в один прием.

7. Демонтаж опалубки и вертикальная гидроизоляция. Ее производят, когда схватится бетонная смесь – летом этот момент наступает через 3-5 дней. Ленту по бокам обрабатывают битумно-каучуковой мастикой или проникающей гидроизоляцией (например, Пенетроном).

8. Обратная засыпка пазух. При снятии опалубки вокруг ленточного мелкозаглубленного фундамента образуются полости, заполняемые песком или глиной. В первом случае водопроницаемый материал уменьшает воздействие сил морозного пучения, но способствует накоплению влаги в засыпке и снижению ее несущей способности. Если выбрана глина, она создаст так называемый глиняный замок, предохраняющий от воды.

Определение глубины заложения фундамента.

В данной статье мы рассмотрим расчет глубины заложения фундамента для частного дома, согласно указаниям СП «Основания зданий и сооружений».

Глубина заложения фундаментов зависит от многих факторов, таких как рельеф поверхности, инженерно-геологические условия площадки под строительство, конструктивные особенности дома, глубина промерзания грунтов, глубина расположения подземных вод и другое.

Важность инженерно-геологических изысканий бесспорна, но для многих частных застройщиков эта процедура является дорогостоящей. Наши статьи будут ориентированы на людей, которые в силу каких-либо причин не могут себе позволить нанять геологов и проектировщиков, но желающих на готовых примерах разобраться с расчетами оснований, а также других элементов своего будущего дома.

Определить глубину заложения фундамента в г.Москва. Рассмотрим несколько вариантов: неотапливаемый дом; отапливаемый дом без подвала с температурой в помещениях 20 о С и отапливаемый дом с неотапливаемым подвалом.

1. Первым делом нам нужно определить нормативную глубину сезонного промерзания грунтов (dfn ), в метрах, которая определяется по формуле:

где d0 — величина, в метрах, для:

— глин и суглинков — 0,23

— мелких и пылеватых песков, супесей — 0,28

— песков гравелистых, крупных и средней крупности — 0,3

— крупнообломочных грунтов — 0,34

Для неоднородного сложения грунтов d0 определяется как средневзвешенное в пределах глубины промерзания.

Mt — коэффициент, равный сумме абсолютных значений среднемесячных отрицательных температур за зиму в данном районе, принимаемых по таблице 5.1 СП «Строительная климатология»

Тогда нормативная глубина промерзания для Москвы, где преобладают глины и суглинки, составит:

dfn =0,23 √22,9= 1,1м

Если вы не знаете, какие грунты залегают на вашем участке, то возьмите обычный ручной бур, который продается в строительных магазинах, и пробурите 1 отверстие в центре, а лучше 4 по углам будущей постройки. В основном на территории РФ встречаются именно пучинистые суглинки и глины. В СНиПе 1962 года не было величины d0. вместо него было одно значение 23см, т.е. 0,23 метра, поэтому не будет грубой ошибкой, если вы примете именно ее.

2. После того, как определили нормативную глубину промерзания, необходимо вычислить расчетную глубину промерзания (df ).

Для этого используется формула:

kh для наружных и внутренних фундаментов неотапливаемых зданий равен 1,1, кроме районов с отрицательной среднегодовой температурой. В нашем случае годовая температура +5,4 о. Если у вас будет отрицательная годовая температура, то расчетную глубину промерзания для неотапливаемых зданий необходимо определять по СНиП «Основания и фундаменты на вечномерзлых грунтах».

kh для отапливаемых зданий определяется по таблице:

Примечание: В отапливаемых зданиях с холодным подвалом с отрицательной среднезимней температурой kh =1

Считаем расчетную глубину промерзания:

— неотапливаемое в зимний период здание df = 1,1*1,1= 1,21м. Округляем в большую сторону и принимаем df =1,25м

— отапливаемое здание без подвала, с полами по утепленному цокольному перекрытию: df = 0,7*1,1= 0,77м. Принимаем df =0,8м

— отапливаемое здание с холодным подвалом с отрицательной температурой df = 1*1,1= 1,1м. Принимаем 1,1м.

3. Определяем глубину заложения фундамента по условиям недопущения морозного пучения по таблице ниже, в зависимости от расположения уровня грунтовых вод (УВГ).

Грунты под подошвой фундамента

Глубина заложения фундаментов в зависимости от глубины расположения подземных вод dw. м, при

Скальные, крупнообломочные с песчаным заполнителем, пески гравелистые, крупные и средней крупности

не зависит от df

не зависит от d

f

Пески мелкие и пылеватые

Супеси с показателем текучести IL <0

Суглинки, глины, а также крупнообломочные с глинистым заполнителем при показателе текучести грунта или заполнителя IL ≥0,25

Так как без инженерно-геологических изысканий мы не можем знать глубину расположения грунтовых вод, то принимаем наихудший вариант: не менее df

Соответственно, для неотапливаемого здания d=1,25

Как рассчитать глубину заложения фундамента.

Для отапливаемого здания без подвала с полами по утепленному перекрытию d=0,8м

Для отапливаемого дома с холодным подвалом d=1,1м

Теперь и вы знаете, как определить глубину заложения фундамента. Если будут вопросы, замечания и предложения, пишите в комментариях ниже.

После определения глубины заложения фундамента переходим к расчету оснований по второй группе предельных состояний — по деформациям. Об этом будет написана отдельная страница. Чтобы не пропустить выход новой статьи, подпишитесь на рассылку.

Расчет глубины заложения фундаментной основы.

Глубина заложения фундамента дома.

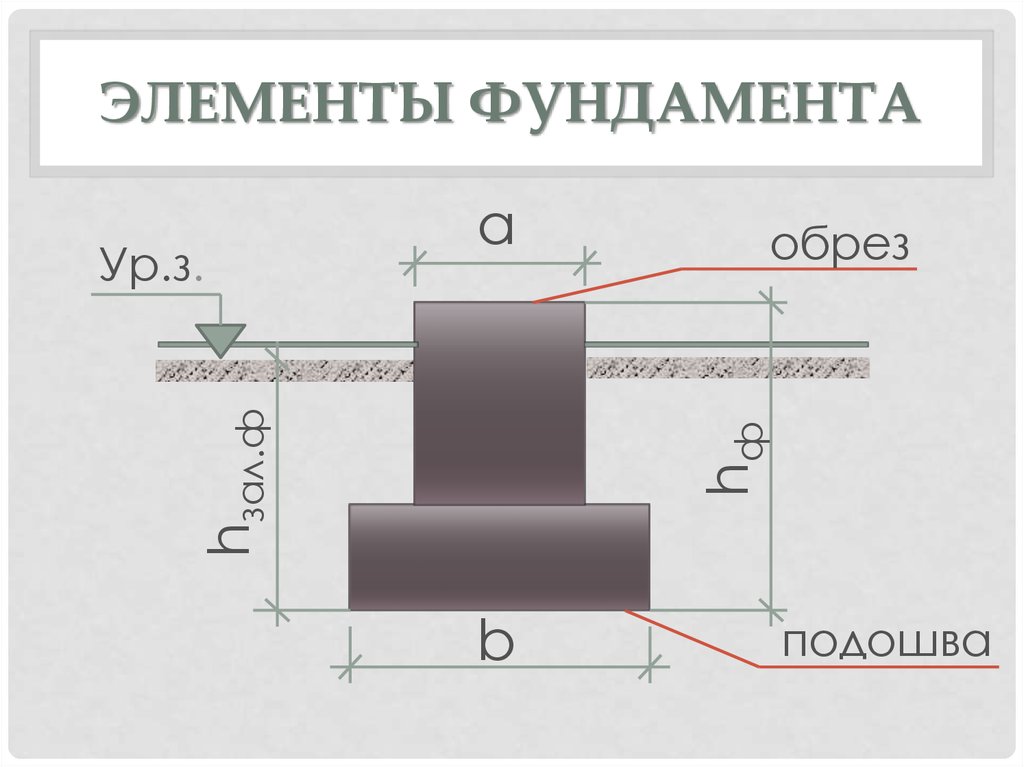

Эта физическая величина, которую требуется рассчитать для фундаментного основания, зависит от множества параметров. На расчет показателя глубины заложения оказывают влияние особенности рельефной поверхности, место расположения стройплощадки, особенности устройства планируемого здания, глубина грунтов, которые поддаются промерзанию, уровень расположения на данном участке подземных вод и прочие.

Профессиональный расчет, конечно, очень важен, но многим строящим частный дом, рассчитать глубину фундамента под дом в строительной фирме не по карману.

Эта статья для таких людей, которые строят свой дом, в силу обстоятельств, не могут оплатить услуги профессионалов и желают сделать такой расчет сами.

Примерный расчет искомой глубины.

Допустим, надо рассчитать глубину заложения фундаментной основы в Москве.

Как рассчитать глубину заложения фундамента формула.

Для начала определяется глубина сезонной нормы промерзания грунта:

где d0 – имеет разные значения для разных грунтовых типов:

  • 0,23 м для грунтов, содержащих много глины;
  • 0,28 м для грунтов, состоящих из мелкого песка;
  • 0,3 м для крупно песчаных почв;
  • 0,34 м для каменистых грунтов.

Если грунт, где планируется ставить дом, неоднородного типа, то d0 определяют как средний показатель глубины грунтового промерзания.

Mt – это сумма среднемесячных показателей температур замерзания грунтов за все зимнее время в той полосе, где строится дом. Выбирается он в таблицах, публикуемых в справочниках. Там для Московского региона стоят такие среднемесячные показатели температур за все холодные месяцы: -7,8; -7,1; -1,3; -1,1; -5,6. Тогда показатель Mt равен следующему значению:

Показатель глубины промерзания для Московского региона с наиболее часто встречающимся здесь глинистым грунтом, равна:

Когда тип грунта неизвестен, нужно приобрести простой бур, который продают в специализированных магазинах, и проделать небольшие скважины в центре будущей площадки под дом и по углам ее. Это позволит определить вид грунта. В основном в Москве и области распространены суглинистые и глинистые грунты.

Как рассчитать глубину заложения фундамента формула.

После того, как произведен расчет нормативной глубины промерзания, рассчитывают еще одну глубину промерзания.

где kh для фундаментных оснований неотапливаемых строений равен 1,1. В Московском регионе средняя за год температура равна +5,4 о ;

kh для строений отапливаемых берется из таблицы, которую можно найти в таблице строительных справочников.
Считается расчетная глубина замерзания:

  • если строящийся дом не отапливается зимой, df = 1,1*1,1= 1,21 м. При округлении получаем df = 1,25 м
  • для отапливаемого строения без подвала, с теплыми полами цоколя: df = 0,7*1,1 = 0,77 м. Получается df = 0,8 м
  • если дом, который строится, будет отапливаться и иметь не холодное подвальное помещение df = 1*1,1 = 1,1 м.

Определяют глубину заложения фундамента,учитывая условия недопущения пучения по таблицам зависимости расположения подземных вод. Поскольку такой показатель трудно угадать, потому выбирается чаще всего наихудший вариант и принимается d = 1,25.

Для отапливаемого строения без подвала с утепленным перекрытием d = 0,8 м.

Для отапливаемого строения с холодным подвальным помещением d=1,1 м.

Как планировка дома оказывает влияние на глубину заложения фундамента.

, Глубина заложения фундамента.

Проект дома в пригороде.

На расчет глубины фундаментной основы оказывают влияние такие особенности планировки и внутреннего устройства, как:

  • присутствие и расположение подвала;
  • глубина заложения фундаментных оснований соседних строений. Если такие строения есть;
  • подземные коммуникационные трассы и глубина их расположения.

Если в планах застройщика имеется подвал или приямок, то глубину фундамента нужно закладывать не менее 0,4 м. ниже уровня пола в них. Заложения участков планируемого фундамента рекомендуется выполнять на разных уровнях.

Если так расположить фундамент возможности нет, то переходы с уровня на уровень рекомендуют делать ступенями. Высота каждой ступеньки должна равняться фундаментному блоку.

Если строение планируется стена к стене к готовому зданию,уровень заложения фундамента должен совпадать с уровнем фундаментного основания соседнего здания. Если под возводимым строением проходят коммуникационные линии, подошву фундамента необходимо закладывать их ввода в здание.

Это сохранит трубы от давления на них фундаментного основания, а само основание не окажется на сыпучих грунтах, использовавшихся для подушки коммуникационных линий.

Как снизить влияние промерзаемых грунтов на фундамент.

Глубина заложения фундамента коттеджа.

Таблица глубины промерзания грунта.

Условие заложения фундамента на глубину грунта, подвергающегося промерзанию, позволит исключить давление мёрзлого грунта на основание. Но замерзший грунт будет отрицательно влиять на конструкцию фундамента. Это воздействие можно сделать минимальным. Для этого нужно выполнить такие действия:

  • устроить дренаж по всей длине фундамента;
  • сузить фундамент кверху, придав ему трапецевидную форму;
  • заполнить пазухи фундамента незамерзающим грунтом;
  • изготовить защитный слой на боковых сторонах фундамента.

Одной из главных ошибок при устройстве фундамента является пренебрежение остатками растительного слоя. Его необходимо в обязательном порядке убрать. Примерно 15 см убранного слоя вполне хватит. И такую работу тоже нужно брать в расчет.

Далее, недопустимо возведение здание на чернозёмном грунте. Такой грунт не подходит для устройства на нем фундаментной основы и вообще строительства здания. Мягкий слой грунта необходимо убрать.

Недопустимо возведение фундаментного основания без арматуры. Арматура позволит сохранить фундамент и само здание на достаточно большой срок. Выполняется армирование поближе к верхней и нижней частям фундамента.

Новички в строительном деле не всегда правильно и точно могут рассчитать правильно глубину расположения фундамента под свой дом. По этой причине в случае возникновения каких-либо сомнений лучше обратиться за консультацией к специалистам. Это позволит избежать проблем в дальнейшем.



Рекомендация: Хорошая обзорная статья, из нее узнаете о том как рассчитать глубину заложения фундамента для дома или коттеджа, информация подойдет так же и для дач, бань и других зданий и сооружений. Поэкспериментировать с расчетами конечно же можно, информации здесь предостаточно, можете сделать даже несколько расчетов, но все таки лучше и безопаснее будет обратиться к специалисту.

Расчет глубины заложения фундамента по СП 22.13330.2011

5.5.2. Нормативную глубину сезонного промерзания грунта dfn, м, принимают равной средней из ежегодных максимальных глубин сезонного промерзания грунтов (по данным наблюдений за период не менее 10 лет) на открытой, оголенной от снега горизонтальной площадке при уровне подземных вод, расположенном ниже глубины сезонного промерзания грунтов.

При использовании результатов наблюдений за фактической глубиной промерзания следует учитывать, что она должна определяться по температуре, характеризующей согласно ГОСТ 25100 переход пластичномерзлого грунт

5. 5.2. Нормативную глубину сезонного промерзания грунта dfn, м, принимают равной средней из ежегодных максимальных глубин сезонного промерзания грунтов (по данным наблюдений за период не менее 10 лет) на открытой, оголенной от снега горизонтальной площадке при уровне подземных вод, расположенном ниже глубины сезонного промерзания грунтов.

При использовании результатов наблюдений за фактической глубиной промерзания следует учитывать, что она должна определяться по температуре, характеризующей согласно ГОСТ 25100 переход пластичномерзлого грунта в твердомерзлый грунт.

5.5.3. Нормативную глубину сезонного промерзания грунта dfnм, при отсутствии данных многолетних наблюдений следует определять на основе теплотехнических расчетов. Для районов, где глубина промерзания не превышает 2,5 м, ее нормативное значение допускается определять по формуле

                                                        (5.3)

где Мt - безразмерный коэффициент, численно равный сумме абсолютных значений среднемесячных отрицательных температур за год в данном районе, принимаемых по СНиП 23-01, а при отсутствии в нем данных для конкретного пункта или района строительства - по результатам наблюдений гидрометеорологической станции, находящейся в аналогичных условиях с районом строительства;

d0 - величина, принимаемая равной для суглинков и глин 0,23 м; супесей, песков мелких и пылеватых - 0,28 м; песков гравелистых, крупных и средней крупности - 0,30 м; крупнообломочных грунтов - 0,34 м.

Значение d0 для грунтов неоднородного сложения определяют как средневзвешенное в пределах глубины промерзания.

Нормативная глубина промерзания грунта в районах, где dfn > 2,5 м, а также в горных районах (где резко изменяются рельеф местности, инженерно-геологические и климатические условия), должна определяться теплотехническим расчетом в соответствии с требованиями СП 25. 13330

Онлайн расчет глубины заложения фундамента

Минимальную глубину заложения фундаментов во всех грунтах, кроме скальных, рекомендуется принимать не менее 0,5 м, считая от поверхности наружной планировки. (РУКОВОДСТВО ПО ПРОЕКТИРОВАНИЮ ОСНОВАНИЙ ЗДАНИЙ И СООРУЖЕНИЙ , МОСКВА 1978).

Расчетная глубина промерзания

5.5.4. Расчетную глубину сезонного промерзания грунта df, м, определяют по формуле

df = kh dfn,                                                                (5.4)

где dfn - нормативная глубина промерзания, м, определяемая по 5.5.2 - 5.5.3;

kh - коэффициент, учитывающий влияние теплового режима сооружения, принимаемый для наружных фундаментов отапливаемых сооружений - по таблице 5.2; для наружных и внутренних фундаментов неотапливаемых сооружений kh = 1,1, кроме районов с отрицательной среднегодовой температурой.

Таблица 5.2

Особенности сооружения

Коэффициент kh при расчетной среднесуточной температуре воздуха в помещении, примыкающем к наружным фундаментам, °C

0

5

10

15

20 и более

Без подвала с полами, устраиваемыми:



по грунту

0,9

0,8

0,7

0,6

0,5

на лагах по грунту

1,0

0,9

0,8

0,7

0,6

по утепленному цокольному перекрытию

1,0

1,0

0,9

0,8

0,7

С подвалом или техническим подпольем

0,8

0,7

0,6

0,5

0,4

Примечания

1. Приведенные в таблице значения коэффициента kh относятся к фундаментам, у которых расстояние от внешней грани стены до края фундамента af < 0,5 м; если af>=1,5 м, значения коэффициента kh повышают на 0,1, но не более чем до значения kh = 1; при промежуточном значении af значения коэффициента kh определяют интерполяцией.

2. К помещениям, примыкающим к наружным фундаментам, относятся подвалы и технические подполья, а при их отсутствии - помещения первого этажа.

3. При промежуточных значениях температуры воздуха коэффициент kh принимают с округлением до ближайшего меньшего значения, указанного в таблице.

Примечания

  1. В районах с отрицательной среднегодовой температурой расчетная глубина промерзания грунта для неотапливаемых сооружений должна определяться теплотехническим расчетом в соответствии с требованиями СП 25.13330. Расчетная глубина промерзания должна определяться теплотехническим расчетом и в случае применения постоянной теплозащиты основания, а также, если тепловой режим проектируемого сооружения может существенно влиять на температуру грунтов (холодильники, котельные и т.п.).
  2. Для зданий с нерегулярным отоплением при определении khза расчетную температуру воздуха принимают ее среднесуточное значение с учетом длительности отапливаемого и неотапливаемого периодов в течение суток.
Глубина заложения фундаментов

5.5.5. Глубина заложения фундаментов отапливаемых сооружений по условиям недопущения морозного пучения грунтов основания должна назначаться:

для наружных фундаментов (от уровня планировки) по таблице 5.3;

для внутренних фундаментов - независимо от расчетной глубины промерзания грунтов.

Глубину заложения наружных фундаментов допускается назначать независимо от расчетной глубины промерзания, если:

специальными исследованиями на данной площадке установлено, что они не имеют пучинистых свойств;

специальными исследованиями и расчетами установлено, что деформации грунтов основания при их промерзании и оттаивании не нарушают эксплуатационную надежность сооружения;

предусмотрены специальные теплотехнические мероприятия, исключающие промерзание грунтов.

Таблица 5.3

Грунты под подошвой фундамента

Глубина заложения фундаментов в зависимости от глубины расположения уровня подземных вод dw, м, при

dw <=df 2

dw > df + 2

Скальные, крупнообломочные с песчаным заполнителем, пески гравелистые, крупные и средней крупности

Не зависит от df

Не зависит от df

Пески мелкие и пылеватые

Не менее df

То же

Супеси с показателем текучести IL < 0

То же

-

То же, при IL >= 0

-

Не менее df

Суглинки, глины, а также крупнообломочные грунты с глинистым заполнителем при показателе текучести грунта или заполнителя IL >= 0,25

-

То же

То же, при IL < 0,25

-

Не менее 0,5 df

Примечания

1. В случаях, когда глубина заложения фундаментов не зависит от расчетной глубины промерзания df, соответствующие грунты, указанные в настоящей таблице, должны залегать до глубины не менее нормативной глубины промерзания dfn.

2. Положение уровня подземных вод должно приниматься с учетом положений подраздела 5.4.

5.5.6. Глубину заложения наружных и внутренних фундаментов отапливаемых сооружений с холодными подвалами и техническими подпольями (имеющими отрицательную температуру в зимний период) следует принимать по таблице 5.3, считая от пола подвала или технического подполья.

При наличии в холодном подвале (техническом подполье) отапливаемого сооружения отрицательной среднезимней температуры глубину заложения внутренних фундаментов принимают по таблице 5.3 в зависимости от расчетной глубины промерзания грунта, определяемой по формуле 5.4 при коэффициенте kh = 1. При этом нормативную глубину промерзания, считая от пола подвала, определяют расчетом по 5.5.3 с учетом среднезимней температуры воздуха в подвале.

Глубину заложения наружных фундаментов отапливаемых сооружений с холодным подвалом (техническим подпольем) принимают наибольшей из значений глубины заложения внутренних фундаментов и расчетной глубины промерзания грунта с коэффициентом kh = 1, считая от уровня планировки.

5.5.7. Глубина заложения наружных и внутренних фундаментов неотапливаемых сооружений должна назначаться по таблице 5.3, при этом глубина исчисляется: при отсутствии подвала или технического подполья - от уровня планировки, а при их наличии - от пола подвала или технического подполья.

5.5.8. В проекте оснований и фундаментов должны предусматриваться мероприятия, не допускающие увлажнения грунтов основания, а также промораживания их в период строительства.

5.5.9. При проектировании сооружений уровень подземных вод должен приниматься с учетом его прогнозирования на период эксплуатации сооружения по подразделу 5.4 и влияния на него водопонижающих мероприятий, если они предусмотрены проектом (см. раздел 11).


Глубина заложения малозаглубленного ленточного фундамента

Материал из книги "Мелкозаглубленный ленточный фундамент" (СПб, 2012).

В данной статье представлена информация по расчету заглубления ленточного фундамента в грунт исходя из пучинистости грунтов, уровня грунтовых вод и глубины промерзания грунта зимой. В продолжении статьи рассказывается о выборе ширины ленточного фундамента исходя из размеров и вида дома.

Мелкозаглубленный ленточный фундамент является одним из самых широко распространенных видов фундаментов для частного дачного строительства. Мелкозаглубленные монолитные ленточные фундаменты более экономичны и просты в исполнении, по сравнению с затратными глубокозаглубленными ленточными фундаментами – “подземными стенами”, которые для надежности зарывают в землю на глубины, превышающие нормативные глубины промерзания грунта зимой в каждой конкретной климатической зоне.



Мелкозаглубленный монолитный ленточный фундамент состоит из непрерывной полосы армированного бетона, которая распологается центрирванно под несущими стенами или конструкциями дома. Мелкозаглубленный ленточный фундамент воспринимает нагрузку от дома и перераспределяет ее на грунт, не вызывая его дополнительного уплотнения. Несущая способность грунта должна быть больше нагрузок на единицу площади, передваемых мелкозаглубленным ленточным фундаментом от постройки.

Мелкозаглубленный ленточный фундамент лучше всего устраивать на непучинистых и слабо пучинстых однородных грунтах, с низким уровнем грунтовых вод, на расстоянии от крупных деревьев равном их высоте, на неподтапливаемых территроиях в радонобезопасных районах.

Мелкозаглубленный ленточный фундамент запрещено строить на биогенных органических грунтах (торф, сапорпель, ил), и не рекомендуется строить на неоднородных слоях грунтов, на стыке разных подлежащих грунтов, на чрезывачнойно пучинстых грунтах (пластичный глинистый водонасыщенный грунт, водонасыщенные пылеватые пески), на подтапливаемых территроиях и на участках с очень высоким уровнем грунтовых вод.

Основные геометрические параметры и конфигурация мелкозаглубленного ленточного фундамента зависят от воспринимаемой нагрузки от здания, от свойств грунта (несущая способность, дренажные свойства, пучинстость), климатических условий (глубина промерзания грунта) и применяемых для стротельства фундамента материалов. Перед расчетом ленточного фундамента рекомендуется провести инженерно-геологическое исследование грунта.

Рассмотрим как рассчитать основные параметры ленточного мелкозаглубленного фундамента: глубину заложения фундамента, высоту над землей и ширину ленты.



Глубина заложения мелкозаглубленного ленточного фундамента

Минимальная глубина заложения мелкозаглубленного ленточного фундамента определяется глубиной промерзания грунта, степенью пучинстости грунта и высотой грунтовых вод. Чем больше в грунте воды ближе к поверхности (уровню планировки) и чем больше глубина промерзания грунта, тем сильнее будут силы пучения, воздействующие на мелкозаглубленный фундамент снизу, по касательной и сбоку. Эти силы будут выталкивать мелкозаглубленных фундамент к поверхности и будут сдавливать фундамент. Чтобы снизить степень воздействия этих сил ленточных фундамент придется заглублять. Кроме заглубления на силы морозного пучения можно влиять утеплением грунта, устройством несъемной утепленной опалубки фундамента, полной или частичной заменой грунта, его уплотнением, водоотведением и дренированием.

По строительным нормам Великобритании минимальная глубина заложения мелкозаглубленного ленточного фундамента на всех типах непучинистых и малопучинстых грунтов (кроме скального и глинистого) равняется 45 см (The Building Regulations 2010, A1/2, 2E4 - Британские строительные нормы, 2010 год, A1/2, 2E4). На скальном грунте, при физической невозможности заглубления, ленточный фундамент может быть устроен прямо на поверхности без заглубления.  Минимальная глубина закладки мелкозаглубленного ленточного фундамента на глинистых (и других пучинистых) грунтах по Британским нормам составляет 75 см (оптимальная глубина заложения 90-100 см).
В случае чрезмерной мягкости, возможной подвижности (пески, супеси, водонасыщенные грунты ) и малой несущей способности поверхностных слоев почвы, глубина заложения мелкозаглубленного ленточного фундамента может быть увеличена до глубин достижения грунтов с хорошими несущими способностями и стабильными характеристиками. Максимальная разумная и экономически оправданная глубина заложения ленточного фундамента – 2,5 метра.

Глубину заложения мелкозаглубленного ленточного фундамента допускается назначать независимо от расчетной глубины промерзания, если фундамент опираются на пески с подтвержденным отсутствием пучинистости. Другой возможностью отступить от привязки глубины заложения ленточного фундамента к глубине промерзания грунта являются " специальные теплотехнические мероприятия, исключающие промерзание грунтов". (Пункт 2.29 СНиП 2.02.01-83 «Основания зданий и сооружений»). То есть горизонтальное утепление грунта и вертикальное утепление мелкозаглубленного ленточного фундамента. Ориентиром из отечественных норм глубин заложения мелкозаглубленного фундамента может служить нижеследующая таблица:

Таблица №1. Рекомендуемые минимальные глубины заложения ленточных фундаментов СНиП II-Б.1-62


Расчетная глубина промерзания условно непучинистого грунта

Расчетная глубина промерзания слабо пучинстого грунта твердой и полутвердой консистенции

Глубина заложения фундамента

до 2 метров

до 1 метра

0,5 м

до 3 метров

до 1,5 метров

0,75 м

Более 3 метров

от 1,5 до 2,5 м

1 м



от 2,5 до 3,5 м

1,5 м

Наличие высоко стоящих грунтовых вод может внести свои коррективы в глубину заложения ленточного фундамента. При высоком уровне грунтовых вод вполне возможно, что мелкозаглубленный ленточный фундамент придется превращать в глубокозаглубленный ленточный фундамент. Для ориентира следует руководствоваться требованиями п. 2.30 СНиП 2.02.01-83 «Основания зданий и сооружений». Мы приводим ниже таблицу требованиями к глубине заложения фундамента:

Таблица №2. Глубина заложения фундаментов зданий  с холодными подвалами и техническими подпольями (имеющими отрицательную температуру в зимний период) в зависимости от глубины расположения уровня подземных вод и глубины сезонного промерзания. *


Грунты под подошвой фундамента, залегающие на глубину не менее нормативной глубины промерзания

Глубина заложения фундаментов в зависимости от глубины расположения уровня подземных вод и глубины сезонного промерзания

Уровень глубины подземных вод выше уровня глубины промерзания грунта + 2 метра

Уровень глубины подземных ниже уровня глубины промерзания + 2 метра

Скальные, крупнообломочные с песчаным заполнителем, пески гравелистые, крупные и средней крупности

не зависит от глубины промерзания грунта

не зависит от глубины промерзания грунта

Пески мелкие и пылеватые

 не менее глубины промерзания грунта

не зависит от глубины промерзания грунта

Супеси

не менее глубины промерзания грунта

не зависит от глубины промерзания грунта

Cуглинки, глины, а также крупно-обломочные грунты с пылевато-глинистым заполнителем

не менее глубины промерзания грунта

Не менее ½ глубины промерзания грунта

* Таблица адаптирована на основании таблицы №2  п. 2.30 СНиП 2.02.01-83 «Основания зданий и сооружений»

Если грунт на вашем участке пучинистый и грунтовые воды стоят высоко, то самое время подумать о применении другого типа фунадмента: свайно-ростверкового фундамента (свайный фундамент с несущими балками). Такой фундамент не боится ни морозного пучения, ни высокого грунтовых вод. Глубина промерзания грунта в России:

Таблица №3 Нормативная глубина сезонного промерзания грунтов (м)

Суглинки, глины

Мелкие пески

Средние и крупные пески

Каменистый грунт

Москва

1,35

1,64

1,76

2,00

Владимир

1,44

1,75

1,87

2,12

Тверь

1,37

1,67

1,79

2,03

Калуга, Тула

1,34

1,63

1,75

1,98

Рязань

1,41

1,72

1,84

2,09

Ярославль

1,48

1,80

1,93

2,19

Вологда

1,50

1,82

1,95

2,21

Нижний Новгород, Самара

1,49

1,81

1,94

2,20

Санкт Петербург. Псков

1,16

1,41

1,51

1,71

Новгород

1,22

1,49

1,60

1,82

Ижевск, Казань, Ульяновск

1,70



1,76



Тобольск, Петропавловск

2,10



2,20



Уфа, Оренбург

1,80



1,98



Ростов-на- Дону, Астрахань

0,8



0,88



Пенза

1,40



1,54



Брянск, Орел

1,00



1,10



Екатеринбург

1,80



1,98



Липецк

1,20



1,32



Новосибирск

2,20



2,42



Омск

2,00



2,20



Сургут

2,40



2,64



Тюмень

1,80



1,98



Высота ленточного фундамента

Максимальная высота надземной части монолитного мелкозаглубленного ленточного фундамента при внутреннем заполнении ограниченного лентой пространства грунтом (песком) для устройства полов (перекрытий) по грунту должна быть равна четырем размерам ширины ленточного фундамента.

Высота фундамента над землей = 4 x  Ширина фундамента

Надземная часть монолитного мелкозаглубленного ленточного фундамента не может быть больше его подземной части, но может быть сколь угодно меньше подземной части фундамента. Самым распространенным вариантом является глубина заложения монолитного мелкозаглубленного ленточного фундамента и его высота над землей по 45-50 см (если позволяют условия подлежащих грунтов).

Высота надземной части фундамента меньше либо равна его подземной части.
В большинстве случаев при наличии подпола, в ленточном фундаменте требуются продухи для вентиляции подпола.

Длина здания на ленточном фундаменте
Протяженные здания следует разрезать по всей высоте на отдельные отсеки, длина которых принимается: для слабопучинистых грунтов до 30 м, среднепучинистых - до 25 и, сильнопучинистых - до 20 м, чрезмерно пучинистых - до 15 м. (ВСН 29-85 «Проектирование мелкозаглубленных фундаментов малоэтажных сельских зданий на пучинистых грунтах» )

Читать дальше про расчет

ширины монолитного мелкозаглубленного ленточного фундамента

Подвал или погреб в доме с ленточным фундаментом

Расчет глубины заложения фундамента из винтовых свай

Для надлежащего восприятия проектных нагрузок и последующей передачи их на основание лопасть сваи должна закрепиться в грунте с достаточной несущей способностью мощностью слоя не менее трех диаметров лопасти. Кроме того, чтобы его несущая способность не снизилась, структура основания в процессе установки должна быть нарушена минимально. Добиться этого возможно, если подобрать правильную конфигурацию лопасти (подробнее «Ключевые принципы подбора параметров лопастей»).

Грунт с достаточной несущей способностью имеет относительно высокие прочностные и деформационные характеристики (подробнее «Несущая способность винтовой сваи»). Он всегда расположен ниже глубины промерзания, что исключает воздействие сил морозного пучения. В регионах, где глубина промерзания незначительна, важно учесть толщину почвенно-растительного слоя.

Конечно, нельзя исключать ситуации, в которых интересующий слой будет располагаться на большей глубине. Для их решения нужно комплексно оценить грунтовые условия в верхней части геологического разреза. Если знать механические характеристики этого слоя, то можно подобрать такую конструкцию сваи, которая обеспечит надежность и экономичность решения.

Так как механических характеристик грунтов будет вполне достаточно для принятия решения, от полного комплекса изысканий можно отказаться. Всю необходимую информацию даст экспресс-геология – процедура, включающая ряд исследований (геотехнические и геолого-литологические исследования, измерения коррозионной агрессивности грунтов), адаптированных к нуждам малоэтажного строительства, в том числе и с позиции цены (подробнее «Экспресс-геология: геотехнические и геолого-литологические исследования и измерения коррозионной агрессивности грунтов»).

Динамическое зондирование грунтов

А вот на результаты пробного завинчивания полагаться не стоит. Эта процедура не является методом исследования грунта. Более того, в ее основе лежит принцип: «Если свая тяжело крутится на предполагаемой глубине установки, то ее несущая способность является достаточной». Считать такую информацию о несущей способности грунтов объективной – весьма опрометчиво.

Во-первых, из-за влияния большого числа факторов (глубина промерзания, влагонасыщение и т.п.) результаты пробного завинчивания находятся в сильной зависимости от времени года.

Во-вторых, невозможно полностью исключить вероятность «ложного отказа», который может быть вызван наличием в основании линз более прочных грунтов (прослоек толщиной 0,4-0,6 м). Хотя завинчивание из-за них и окажется затруднено, достаточной несущей способности они не обеспечат.

В-третьих, пробное завинчивание не позволяет получить какие-либо данные о типе и свойствах грунта под сваей.

Таким образом, контроль величины крутящего момента, который косвенно происходит при пробном завинчивании, целесообразно применять только для подтверждения предельно допустимой нагрузки на сваю. В этой связи специалистами компании «ГлавФундамент» была разработана методика производственного контроля несущей способности винтовых свай по величине крутящего момента (ВКМ), а также прибор для проведения соответствующих измерений (Патент №151668). Она позволяет надежно контролировать качество производимых работ без проведения дорогостоящих контрольных полевых испытаний грунтов натурными сваями.

Расчет глубины заложения фундамента под дом: как рассчитать

Эта физическая величина, которую требуется рассчитать для фундаментного основания, зависит от множества параметров. На расчет показателя глубины заложения оказывают влияние особенности рельефной поверхности, место расположения стройплощадки, особенности устройства планируемого здания, глубина грунтов, которые поддаются промерзанию, уровень расположения на данном участке подземных вод и прочие.

Профессиональный расчет, конечно, очень важен, но многим строящим частный дом, рассчитать глубину фундамента под дом в строительной фирме не по карману.

Эта статья для таких людей, которые строят свой дом, в силу обстоятельств, не могут оплатить услуги профессионалов и желают сделать такой расчет сами.

Примерный расчет искомой глубины

Допустим, надо рассчитать глубину заложения фундаментной основы в Москве.

Для начала определяется глубина сезонной нормы промерзания грунта:

где d – имеет разные значения для разных грунтовых типов:

  • 0,23 м для грунтов, содержащих много глины;
  • 0,28 м для грунтов, состоящих из мелкого песка;
  • 0,3 м для крупно песчаных почв;
  • 0,34 м для каменистых грунтов.

Если грунт, где планируется ставить дом, неоднородного типа, то d определяют как средний показатель глубины грунтового промерзания.

Mt– это сумма среднемесячных показателей температур замерзания грунтов за все зимнее время в той полосе, где строится дом. Выбирается он в таблицах, публикуемых в справочниках. Там для Московского региона стоят такие среднемесячные показатели температур за все холодные месяцы: -7,8; -7,1; -1,3; -1,1; -5,6. Тогда показатель Mt равен следующему значению:

Mt=7,8+7,1+1,3+1,1+5,6=22,9.

Показатель глубины промерзания для Московского региона с наиболее часто встречающимся здесь глинистым грунтом, равна:

dfn=0,23 √22,9= 1,1м.

Когда тип грунта неизвестен, нужно приобрести простой бур, который продают в специализированных магазинах, и проделать небольшие скважины в центре будущей площадки под дом и по углам ее. Это позволит определить вид грунта. В основном в Москве и области распространены суглинистые и глинистые грунты.

После того, как произведен расчет нормативной глубины промерзания, рассчитывают еще одну глубину промерзания.

где kh для фундаментных оснований неотапливаемых строений равен 1,1. В Московском регионе средняя за год температура равна +5,4о;

kh для строений отапливаемых берется из таблицы, которую можно найти в таблице строительных справочников.
Считается расчетная глубина замерзания:

  • если строящийся дом не отапливается зимой, df = 1,1*1,1= 1,21 м. При округлении получаем df = 1,25 м
  • для отапливаемого строения без подвала, с теплыми полами цоколя: df  = 0,7*1,1 = 0,77 м. Получается df = 0,8 м
  • если дом, который строится, будет отапливаться и иметь не холодное подвальное помещение df = 1*1,1 = 1,1 м.

Определяют глубину заложения фундамента,учитывая условия недопущения пучения по таблицам зависимости расположения подземных вод. Поскольку такой показатель трудно угадать, потому выбирается чаще всего наихудший вариант и принимается  d = 1,25.

Для отапливаемого строения без подвала с утепленным перекрытием d = 0,8 м.

Для отапливаемого строения с холодным подвальным помещением d=1,1 м.

Как планировка дома оказывает влияние на глубину заложения фундамента

Проект дома в пригороде

На расчет глубины фундаментной основы оказывают влияние такие особенности планировки и внутреннего устройства, как:

  • присутствие и расположение подвала;
  • глубина заложения фундаментных оснований соседних строений. Если такие строения есть;
  • подземные коммуникационные трассы и глубина их расположения.

Если в планах застройщика имеется подвал или приямок, то глубину фундамента нужно закладывать не менее 0,4 м. ниже уровня пола в них. Заложения участков планируемого фундамента рекомендуется выполнять на разных уровнях.

Если так расположить фундамент возможности нет, то переходы с уровня на уровень рекомендуют делать ступенями. Высота каждой ступеньки должна равняться фундаментному блоку.

Если строение планируется стена к стене к готовому зданию,уровень заложения фундамента должен совпадать с уровнем фундаментного основания соседнего здания. Если под возводимым строением проходят коммуникационные линии, подошву фундамента необходимо закладывать их ввода в здание.

Это сохранит трубы от давления на них фундаментного основания, а само основание не окажется на сыпучих грунтах, использовавшихся для подушки коммуникационных линий.

Как снизить влияние промерзаемых грунтов на фундамент

Таблица глубины промерзания грунта

Условие заложения фундамента на глубину грунта, подвергающегося промерзанию, позволит исключить давление мёрзлого грунта на основание. Но замерзший грунт будет отрицательно влиять на конструкцию фундамента. Это воздействие можно сделать минимальным. Для этого нужно выполнить такие действия:

  • устроить дренаж по всей длине фундамента;
  • сузить фундамент кверху, придав ему трапецевидную форму;
  • заполнить пазухи фундамента незамерзающим грунтом;
  • изготовить защитный слой на боковых сторонах фундамента.

Основные ошибки

Одной из главных ошибок при устройстве фундамента является пренебрежение остатками растительного слоя. Его необходимо в обязательном порядке убрать. Примерно 15 см убранного слоя вполне хватит. И такую работу тоже нужно брать в расчет.

Далее, недопустимо возведение здание на чернозёмном грунте. Такой грунт не подходит для устройства на нем фундаментной основы и вообще строительства здания. Мягкий слой грунта необходимо убрать.

Недопустимо возведение фундаментного основания без арматуры. Арматура позволит сохранить фундамент и само здание на достаточно большой срок. Выполняется армирование поближе к верхней и нижней частям фундамента.

Новички в строительном деле не всегда правильно и точно могут рассчитать правильно глубину расположения фундамента под свой дом. По этой причине в случае возникновения каких-либо сомнений лучше обратиться за консультацией к специалистам.  Это позволит избежать проблем в дальнейшем.

Определение глубины заложения фундамента, Расчет глубины заложения фундамента, Как определить глубину заложения фундамента

В данной статье мы рассмотрим расчет глубины заложения фундамента для частного дома, согласно указаниям СП "Основания зданий и сооружений".

Глубина заложения фундаментов зависит от многих факторов, таких как рельеф поверхности, инженерно-геологические условия площадки под строительство, конструктивные особенности дома, глубина промерзания грунтов, глубина расположения подземных вод и другое.

Важность инженерно-геологических изысканий бесспорна, но для многих частных застройщиков эта процедура является дорогостоящей. Наши статьи будут ориентированы на людей, которые в силу каких-либо причин не могут себе позволить нанять геологов и проектировщиков, но желающих на готовых примерах разобраться с расчетами оснований, а также других элементов своего будущего дома.

Итак, приступим.

Задача:

Определить глубину заложения фундамента в г.Москва. Рассмотрим несколько вариантов: неотапливаемый дом; отапливаемый дом без подвала с температурой в помещениях 20оС и отапливаемый дом с неотапливаемым подвалом.



Решение:

1. Первым делом нам нужно определить нормативную глубину сезонного промерзания грунтов (dfn), в метрах, которая определяется по формуле:

где d0 - величина, в метрах, для:

- глин и суглинков - 0,23

- мелких и пылеватых песков, супесей - 0,28

- песков гравелистых, крупных и средней крупности - 0,3

- крупнообломочных грунтов - 0,34

Для неоднородного сложения грунтов d0 определяется как средневзвешенное в пределах глубины промерзания.

Mt - коэффициент, равный сумме абсолютных значений среднемесячных отрицательных температур за зиму в данном районе, принимаемых по таблице 5.1 СП "Строительная климатология"



Для Москвы:

Месяцы

Год

1

2

3

4

5

6

7

8

9

10

11

12

-7,8

-7,1

-1,3

6,4

13,0

16,9

18,7

16,8

11,1

5,2

-1,1

-5,6

5,4



Определяем Mt:



Mt=7,8+7,1+1,3+1,1+5,6=22,9



Тогда нормативная глубина промерзания для Москвы, где преобладают глины и суглинки, составит:



dfn=0,23 √22,9= 1,1м



Если вы не знаете, какие грунты залегают на вашем участке, то возьмите обычный ручной бур, который продается в строительных магазинах, и пробурите 1 отверстие в центре, а лучше 4 по углам будущей постройки. В основном на территории РФ встречаются именно пучинистые суглинки и глины. В СНиПе 1962 года не было величины d0 , вместо него было одно значение 23см, т.е. 0,23 метра, поэтому не будет грубой ошибкой, если вы примете именно ее.



2. После того, как определили нормативную глубину промерзания, необходимо вычислить расчетную глубину промерзания (df).

Для этого используется формула:

kh для наружных и внутренних фундаментов неотапливаемых зданий равен 1,1, кроме районов с отрицательной среднегодовой температурой. В нашем случае годовая температура +5,4о. Если у вас будет отрицательная годовая температура, то расчетную глубину промерзания для неотапливаемых зданий необходимо определять по СНиП "Основания и фундаменты на вечномерзлых грунтах".



kh для отапливаемых зданий определяется по таблице:

Особенности сооружения

Коэффициент kh при расчетной среднесуточной температуре воздуха в помещении, примыкающем к наружным фундаментам, оС

0

5

10

15

20 и более

Без подвала, с полами устраиваемыми:

по грунту

0,9

0,8

0,7

0,6

0,5

на лагах по грунту

1,0

0,9

0,8

0,7

0,6

по утепленному цокольному перекрытию

1,0

1,0

0,9

0,8

0,7

С подвалом или техническим подпольем

0,8

0,7

0,6

0,5

0,4

Примечание: В отапливаемых зданиях с холодным подвалом с отрицательной среднезимней температурой kh=1

Считаем расчетную глубину промерзания:

- неотапливаемое в зимний период здание df= 1,1*1,1= 1,21м. Округляем в большую сторону и принимаем df=1,25м

- отапливаемое здание без подвала, с полами по утепленному цокольному перекрытию: df= 0,7*1,1= 0,77м. Принимаем df=0,8м

- отапливаемое здание с холодным подвалом с отрицательной температурой df= 1*1,1= 1,1м. Принимаем 1,1м.



3. Определяем глубину заложения фундамента по условиям недопущения морозного пучения по таблице ниже, в зависимости от расположения уровня грунтовых вод (УВГ).

Грунты под подошвой фундамента

Глубина заложения фундаментов в зависимости от глубины расположения подземных вод dw , м, при

d≤ df+2

d> df+2

Скальные, крупнообломочные с песчаным заполнителем, пески гравелистые, крупные и средней крупности

не зависит от df

не зависит от df

Пески мелкие и пылеватые

не менее df

то же

Супеси с показателем текучести IL<0

то же

то же

То же, IL>0

то же

не менее df

Суглинки, глины, а также крупнообломочные с глинистым заполнителем при показателе текучести грунта или заполнителя IL≥0,25

то же

не менее df

То же, IL<0,25

то же

не менее 0,5df

Так как без инженерно-геологических изысканий мы не можем знать глубину расположения грунтовых вод, то принимаем наихудший вариант: не менее df

Соответственно, для неотапливаемого здания d=1,25

Для отапливаемого здания без подвала с полами по утепленному перекрытию d=0,8м

Для отапливаемого дома с холодным подвалом d=1,1м

Теперь и вы знаете, как определить глубину заложения фундамента. Если будут вопросы, замечания и предложения, пишите в комментариях ниже.

После определения глубины заложения фундамента переходим к расчету оснований по второй группе предельных состояний - по деформациям. Об этом будет написана отдельная страница. Чтобы не пропустить выход новой статьи, подпишитесь на рассылку.

← Предыдущая Следующая →

Статья была для Вас полезной?

Оставьте свой отзыв в комментарии




расчет какой глубины должен быть фундамент

На стадии проектирования фундамента под парную самый сложный момент – это правильный расчет и закладка фундамента. Но, если с его типом и конструкцией еще кое-как разобраться можно и самостоятельно, исходя из возможностей бюджета и популярности того или иного вида в определенной местности, то какова правильная глубина заложения фундамента – тот еще вопрос.

Зачем фундаменты вообще закапывают в землю? Да потому, что на основание любого дома всегда действуют сразу несколько сил: сила тяжести самого строения, невидимые для глаза движения грунтов, оползни и атмосферные осадки. Вот почему так важно поставить баню на действительно прочное и твердое основание, передав ему, таким образом, все расчетные нагрузки. А как правильно рассчитать эту глубину, расскажет статья.

Глубина фундамента: развеиваем мифы

Да, самым простым решением кажется – закопать ту же баню поглубже, и прослужит она все сто лет. На самом деле это не так, и мифов среди строителей на счет того, какой должен быть глубины фундамент, сегодня немало.

Чем глубже, тем лучше?

Даже среди достаточно опытных архитекторов распространен миф, чем глубже фундамент – тем он прочнее. Конечно, понять стремление заказчика сэкономить средства можно, как и прораба, который пытается донести тому, что с фундаментом «на авось» — не пройдет. Но зарыть глубже – не значит, что получится прочнее.

Так, глубина заложения нулевого уровня определяется многими параметрами – и лучше этот вопрос доверить специалистам. Делаются инженерно-геологические изыскания, исследуется тип грунта, измеряется уровень грунтовых вод и их промерзания. Многое решает и конструктивная особенность здания: количество этажей, надстройки, материал стен – и баня в этом параметре как раз менее требовательна к мощности основания, чем жилой дом. Более подробно об определении глубины заложения фундамента можно прочитать в небольшой интересной книге В.С.Сажина «Не зарывайте фундаменты вглубь».

Всегда ли на самом деле «спасает» глубина?

Но далеко не всегда нужно стремиться сделать фундамент поглубже, если почва беспокойна – на самом деле есть свои методы, как уплотнить и сделать более твердым любой грунт. А потому если баня будет строиться совсем не массивная, нет смысла, как любят выражаться строители, «закапывать деньги в землю».

Итак, сперва следует хорошо изучить проблему. К примеру, если воду часто видно на поверхности или близко от нее, спасет грамотный дренаж вокруг фундамента. Ведь усиливать фундамент в этом случае увеличением опоры бессмысленно – нулевой уровень и дальше будет «гулять», а средств на такой метод уйдет немало. Здесь действительно не обойтись без глубины.

А вот если по периметру наблюдаются оползни, фундамент подмывается и даже где-то уже начинает провисать – укреплять нужно не его, а грунт. Так, для песчаного грунта хороша силикатизация – почву вокруг фундамента поливают смесью жидкого стекла с водой, один к одному, и полученный влажный песок хорошо утрамбовывают. Или применяют химические реагенты: бурятся скважины небольшого диаметра, и в них закачивают специальные смоляные составы. Долговечно и недорого, и для слабых грунтов – то, что надо.

Определяем глубину по формуле

Вот стандартная формула, по которой можно произвести расчет глубины заложения фундамента:

Hp = mtmHн, где:

  • Hн — глубина промерзания грунта,
  • mt – 0,7-1, коэффициент влияния тепла здания на промерзание грунта у наружных стен,
  • m – 1,1, коэффициент условий работы.

Тип грунта, температура и другие параметры

Итак, как правильно вычислить глубину, на которую следует закладывать баню?

Средняя температура региона

Многие сегодня, конечно, полагаются на среднестатистические расчеты и заливают фундаменты на 90 см глубиной, но опытные строители всегда подстраховываются на случай холодной зимы и достигают отметки 1,10 м и не меньше! Тем более что морозы в России – уж точно, что не редкость. Почему и еще с советских времен всего фундамент закладывают на глубину 110 см – так даже в морозные зимы пучение почвы не может ничего нарушить.

Отапливаем ли подвал?

Неотапливаемые конструкции закладываются на 10% глубже уровня глубины промерзания грунта, а отапливаемые – на 20-30% выше. Еще один момент: под внутренними стенами бани фундамент можно углублять меньше – разрешено строительными нормами. Но не меньше 40 см – это важно!

Глубина промерзания грунта

Итак, во всех местностях – свои особенности грунта, его плотности и водонасыщенности. Поинтересуйтесь такими характеристиками у владельцев соседних построек. Но обратите внимание: если неподалеку есть водоем, то зимнее вздутие почвы может оказаться куда большим, чем ожидалось. Как узнать нормативную глубину промерзания грунта в вашей местности? Воспользуйтесь вот этой картой:

Свойства почвы

Что такое сезонное пучение грунта? Это вода под землей, которая в зимнее время замерзает, увеличивается в объеме (вспоминаем школьную физику) и выталкивает то, что в этом грунте находится. Весной она тает и снова опускает грунт.

Например, согласно официальной информации, на территории Московской области 80% грунтов – пучинистые. Это глины, суглинки и супеси, и все это немало пучит по сезонам. На торфяной почве и вовсе говорить о глубине не приходится: единственно возможный здесь фундамент – это плавающая плита.

Не меньшее значение для определения необходимой глубины заложения ленточного и любого другого фундамента играет водонасыщенность: если это глина и она пучиниста, то заглубление фундамента придется делать значительным. В крайнем случае лучше тогда использовать плиту – для небольшой баньки то, что надо.

А вообще идеальное условие для любого фундамента – это когда грунтовые воды находятся выше глубины промерзания грунта. Ведь при их пересечении подземные воды замерзают и «вздувают» грунт, причем неравномерно, что и приводит к перекосу фундамента. А это трещины и еще что похуже. Потому что сила сезонного вспучивания грунта – 10-15 т/м2, нехило, правда?

Мелкозаглубленные фундаменты – выгода или грамотный расчет?

И, наконец, определяясь с глубиной заложения фундамента, нужно обращать ориентироваться не сколько на тип грунта, сколько на массив стен и их материал. Так, профилированный брус и бревна, из которых русская баня строится чаще всего, это – гибкий и эластичный материал. Ведь дерево – структура волокнистая, а потом прекрасно работает на деформацию, и вполне легко переживает любые движения фундамента. Вот почему строить парную из сруба рекомендуется на ленточном мелкозаглубленном фундаменте глубиной всего в 50 см – этого достаточно. Такое же основание может иметь и каркасная баня – ведь все ее элементы связаны уголками, а потому тоже можно не беспокоиться о трещинах и деформациях.

Конечно, малозаглубленные фундаменты чаще всего возводятся с целью сэкономить средства на строительство бани: земляных работ мало, а используемый крупнозернистый песок заменяет грунт и помогает уменьшить степень деформаций. Такие фундаменты могут незаметно для глазу перемещаться, но массивные здания от этого способны полностью разрушиться. Ведь такой материал стен, как кирпич и камень, колебаний и растяжений не перенесут. И камень, и кирпич – хрупкие, а потому, не зависимо от веса такой бани, фундамент для нее необходим, как говорится, незыблемый – такой, какой бы не накренился ни на миллиметр. Иначе стены в первый же год «порадуют» отнюдь не маленькими, быстро разрастающимися трещинами.

И даже после такой информации затрудняетесь правильно вычислить, на какую же глубину нужно копать фундамент для своей бани? Добро пожаловать в раздел «Задай вопрос специалисту»!

Как определить глубину фундамента?

На глубину фундамента влияет множество факторов. такие как тип почвы, уровень грунтовых вод, нагрузки от конструкции, несущая способность и плотность почвы и другие факторы. Минимальная глубина фундамента рассчитывается по формуле Ренкина, когда несущая способность грунта известна из отчета по исследованию грунта.

Как определить глубину фундамента?

Общие факторы, которые необходимо учитывать при определении глубины фундамента:

  1. Нагрузка, приложенная от конструкции к фундаменту
  2. Несущая способность грунта
  3. Глубина уровня воды ниже поверхности земли
  4. Типы грунта и глубина слоев в случае слоистого грунта
  5. Глубина прилегающего фундамента

Минимум Следует учитывать глубину фундамента, чтобы гарантировать, что грунт имеет требуемую безопасную несущую способность, как это предусмотрено в проекте.Однако перед принятием решения о глубине фундамента рекомендуется провести исследование почвы.

Отчет по исследованию почвы предложит глубину фундамента на основе типа конструкции, свойств почвы, глубины зеркала грунтовых вод и всех других переменных, которые следует учитывать. В отчете по исследованию почвы указывается несущая способность почвы на разных уровнях и в разных местах.

Глубина основания

Если отчет по исследованию почвы недоступен, глубину фундамента следует выбирать так, чтобы на нее не влияли набухание и усыхание почвы из-за сезонных изменений. Глубина фундамента также должна учитывать глубину зеркала грунтовых вод, чтобы предотвратить промывку под землей.

Для фундамента рядом с существующим фундаментом необходимо убедиться, что опорные балки фундамента не совпадают, если глубина нового фундамента должна быть меньше глубины существующего фундамента.

Фундамент нельзя утрамбовывать на небольшой глубине, учитывая воздействие мороза в холодных странах.

Формула

Ренкина дает рекомендации по минимальной глубине фундамента в зависимости от несущей способности почвы.

Формула Ренкина

Где, h = минимальная глубина фундамента

p = общая несущая способность

= плотность почвы

= угол естественного откоса или внутреннее трение почвы.

Вышеупомянутая формула не учитывает факторы, обсужденные выше, и просто предоставляет руководство по минимальной глубине фундамента, предполагая, что на фундамент не влияют такие факторы, как уровень грунтовых вод, воздействие мороза, типы и свойства почвы и т. Д., Как обсуждалось выше.Эта формула не учитывает нагрузки от конструкции на фундамент.

Из формулы Ранкина видно, что глубина фундамента зависит от несущей способности почвы, поэтому, если несущая способность почвы увеличивается, глубина фундамента также увеличивается.

Расчет глубины фундамента

Полная несущая способность грунта = 300 кН / м 2

Плотность грунта = 18 кН / м 3

Угол естественного откоса = 30 градусов

Тогда минимальная глубина фундамента

= 1.85м

КАК РАССЧИТАТЬ ГЛУБИНУ НЕДОСТАТОЧНОГО ФУНДАМЕНТА?

Выбор правильной глубины фундамента для строительной конструкции - важный шаг в процессе проектирования здания. Информация, представленная в этом посте, поможет вам выбрать правильную глубину фундамента для здания.

Прочитав этот пост, вы сможете ответить на следующие вопросы.

  • Что такое фундамент?
  • Какие факторы влияют на глубину фундамента?
  • Как рассчитать глубину фундамента?

Фундамент - это та часть конструкции, которая принимает нагрузку надстройки и затем передает эту нагрузку на грунт под ним таким образом, чтобы грунт никогда не разрушался при сдвиге или никогда не проходил через чрезмерную осадку из-за дифференциальной осадки.

Перед расчетом глубины неглубокого фундамента необходимо заранее учесть следующие факторы.

  1. Фундамент следует укладывать на такую ​​глубину, чтобы не допустить повреждений из-за набухания, усадки или промерзания грунта.
  2. Несущая способность грунта под фундаментом должна быть достаточной, чтобы выдерживать нагрузку, исходящую от фундамента.
  3. Если фундамент необходимо разместить на связном грунте, осадка из-за уплотнения не должна быть чрезмерной.
  4. Никогда не кладите фундамент на рыхлую или нарушенную почву, которая имеет тенденцию к эрозии ветром или наводнением.
  5. Если возможно, фундамент следует разместить над уровнем грунтовых вод, так как это поможет избежать затрат на откачку и может предотвратить нестабильность почвы из-за просачивания воды на дно котлована.
  6. Изучите грунт фундамента, чтобы узнать его физические и химические свойства, поскольку присутствие сульфата может повредить фундамент.

Минимальную глубину неглубокого фундамента под грунт можно рассчитать по следующей формуле, предложенной Рэнкином.Это называется Формула Ренкина .

D мин = (q / г) * [(1 - sin Ø) / (1 + sin Ø)] 2

Где,

D мин. = минимальная глубина фундамента в м

г = Плотность удельного веса почвы в кН / м 3

Ø = угол естественного откоса в градусах

q = интенсивность нагрузки или безопасная несущая способность грунта в кН / м 2

Пример расчета

Рассчитайте минимальную глубину, необходимую для того, чтобы фундамент мог передавать давление 55 кН / м 2 в несвязном грунте с плотностью 16 кН / м 3 и углом естественного откоса 20 0 ?

Данные

Интенсивность давления (q) = 55 кН / м 2

Плотность грунта (г) = 16 кН / м 3

Угол естественного откоса (Ø) = 20 0

Расчет

Минимальная глубина фундамента, по Ренкину,

D мин = (q / г) * [(1 - sin Ø) / (1 + sin Ø)] 2

D мин = (55/16) * [(1 - sin20 0 ) / (1 + sin20 0 )] 2

D мин = 0. 82 м

Очки помощи

Для предварительного расчета глубины фундамента можно использовать значения плотности и угла естественного откоса, указанные в следующей таблице.

Тип почвы Угол откоса (в градусах) Масса устройства (кН / м 3 )
Сухой песок 25–35 16,0
Влажный песок 30–35 18.4
Мокрый песок 15–25 19,2
Сухой и уплотненный песок 35 19,2
Чистый гравий 30-40 17,9
Смесь гравия и песка 25-40 19,2
Щебень 45 19,2
Глина сухая 30 17,6
Мокрая глина 15 19.2
Ясень 40 6,4

ПРИМЕЧАНИЕ:

  • Значения, указанные в таблице выше, являются приблизительными.
  • Чтобы узнать плотность почвы на месте, вы должны проверить ее на месте. Есть два распространенных метода, которые широко используются для определения плотности почвы на участке. Щелкните следующие две ссылки, чтобы прочитать процедуру проверки.

Как рассчитать плотность грунта на участке методом керновой фрезы?

Как рассчитать плотность грунта на участке методом замещения песка?

  • Чтобы узнать безопасную несущую способность грунта, выполните испытание под нагрузкой на плиту на месте и рассчитайте безопасную несущую способность на основе данных испытания нагрузкой плиты.Прочтите следующие два сообщения на PLT.

Как выполнить испытание пластиной под нагрузкой на месте?

Как рассчитать безопасную несущую способность грунта из PLT?

  • Для быстрого определения безопасной несущей способности почвы прочтите следующий пост.

Как определить несущую способность грунта на месте?

Минимальная глубина основания

- по формуле Ренкина!

Глубина фундамента - самый важный расчет во всей конструкции.Всем известно, что в строительстве есть две основные категории фундаментов.

Но знаете ли вы, чем метод фундамента отличается от других?

Все зависит от разных факторов. Здесь мы увидим

  • Факторы, влияющие на глубину фундамента
  • Формула минимальной глубины фундамента по Рэнкина
  • Какой угол естественного откоса?
  • Что такое несущая способность грунта?

Факторы, влияющие на глубину фундамента

При проектировании глубины фундамента конструкции важную роль играют следующие факторы.

  • Несущая способность грунта (выдерживающая нагрузка)
  • Плотность почвы
  • Уровень грунтовых вод
  • Собственный вес конструкции (собственная нагрузка)
  • Какая будет временная нагрузка? (Предположение)
  • Ветровая нагрузка и сейсмическая нагрузка (землетрясение)

Минимальная глубина основания по формуле Ренкина

Минимальная глубина фундамента Формула была изобретена Рэнкином, в которой основное внимание уделялось характеристикам грунта.

Формула Ранкина

Df = P / γ (1-Sin Ⴔ / 1 + Sin Ⴔ) 2

Df - Минимальная глубина фундамента в метрах

П - Несущая способность грунта, кН / м 2

γ - Плотность грунта или удельный вес грунта в КН / м 3

Ⴔ - Угол естественного откоса грунта

Прежде чем перейти к расчету примера.Давайте узнаем о несущей способности почвы и угле естественного откоса.

Что такое угол естественного откоса почвы?

Самый крутой угол по отношению к горизонтальной плоскости, при котором материал может складываться без оседания (как показано на рисунке ниже), известен как Угол откоса . Угол срабатывания должен находиться в диапазоне от 0 ° до 90 °.

Здесь мы перечислили различные типы угла естественного откоса почвы.

# ПОЧВА УГОЛ ВЫКЛЮЧЕНИЯ
1 Грязь 0 °
2 Мокрая глина 15 °
3 Мокрая Земля 15 ° -17 °
4 Сухая Земля 20 ° -30 °
5 Мокрый песок 25 ° -26 °
6 Консолидированная сухая земля 30 °
7 Сухой песок 30 ° -35 °
8 Глина сухая 35 °
9 Влажный песок и уплотненный сухой песок 35 °
10 Гравий 40 °
11 Щебень и влажная глина 45 °
12 Угольная зола 40 ° -45 °
13 Влага Земля 45 ° -50 °

Какова несущая способность почвы?

Способность почвы выдерживать структурную нагрузку на землю без разрушения при сдвиге или осадки называется безопасной несущей способностью грунта .

Здесь мы перечислили различные типы несущей способности грунта со значениями

# ТИП ПОЧВЫ МОЩНОСТЬ кН / м²
1 Рыхлый гравий 98
2 Песок мелкий, рассыпчатый и сухой 98
3 Влажная глина 147
4 Глина средняя 245
5 Мелкий песок и ил 245
6 Мягкий рок 441
7 Гравийный песок 441
8 Крупный песок, компактный и сухой 441
9 Твердая глина 451
10 Остаточные отложения осколков и раздробленных коренных пород 883
11 Песок, известняк 1618
12 Хард-рок - Гранит, Дионит 3236

Фактическая несущая способность и другие данные, относящиеся к почве, будут указаны в отчете по исследованию почвы.

Плотность почвенного списка приведена ниже

# ПОЧВА ПЛОТНОСТЬ кг / м³
1 Глина (сухая) 1600
2 Глина (влажная) 1760
3 Земля (сухая, рыхлая) 1200
4 Песок (сухой, рыхлый) 1440-1700
5 Гравий 2000
6 Ил 2100
7 Магматические породы (основные) 3000
8 Магматические породы (Felsic) 2700
9 Осадочные породы 2600
10 Метаморфические породы 2700
11 Грязь 1600-1920
12 Щебень 1600-1750

Теперь давайте посмотрим на пример расчета глубины с использованием приведенного выше табличного значения.

Как рассчитать минимальную глубину, необходимую для фундамента в твердой глинистой почве?

Df = P / γ (1-SinΦ / 1 + SinΦ)

P- 451 кН / кв.м; γ - 1600 кг / м 3 ; Φ - 35

Глубина = (451 × 101/1600) x ((1-Sin35 °) / (1 + Sin35 °)) 2

= 2,10 м

Таким образом, нам потребовалось 2,10 м минимальной глубины для твердого грунта.

Это простой пример.Пожалуйста, учитывайте следующие факторы при проектировании глубины фундамента.

  • Статическая нагрузка, временная нагрузка и другие нагрузки (читайте о типах нагрузок)
  • Если вам нужно будет расширить здание в будущем, проектируйте соответственно.
  • Соберите детали слоев почвы для точного расчета.

Счастливого обучения 🙂

% PDF-1.3 % 2 0 obj > эндобдж 3 0 obj > эндобдж 4 0 obj > эндобдж 6 0 obj > / ProcSet [/ PDF / Text / ImageB / ImageC] >> / Содержание 14 0 руб. >> эндобдж 7 0 объект > эндобдж 8 0 объект [0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 1000 1000 342 402 587 867 711 1272 862 332 543 543 711 867 361 480 361 689 711 711 711 711 711 711 711 711 711 711 402 402 867 867 867 617 964776 762 724 830 683 650 811 837 546 555 771637 948 847 850 733 850 782 710 682812 764 1128 764 737 6925453 689 543 867 711 711 668 699 588 699 664 422 699 712 342 403 671 342 1058 712 687 699 699 497 593 456 712 650 979 669 651597 711 543 711 867 1000 711 1000 332 711 587 1049 711 711 711 1777 710 543 1135 1000 692 1000 1000 332 332 587 587 711 711 1000 711 964 593543 1068 1000 597 737 342 40 2711 711 711 711 543 711 711 964 598850 867 480 964 711 587 867 598 711 721 711 361 711 598 598 850 1182 1182 1182 617 776 776 776 776 776 1094 724 683 683 683 683 546546546546830 847850 850850850867850 812 812 812 812 737 735 713 668 668 668 668 668 668 1018 588 664 664 664 342 342 342 342 67979 712 687 687 687 687 687 867 687 712 712 712 712 651 699 651] эндобдж 9 0 объект > эндобдж 10 0 obj > эндобдж 11 0 объект [0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 1000 1000 352 394 459 818 636 1076 727 269 454 454 636 818 364 454 364 454 636 636 636 636 636 636 636 636 636 454 454 818 818 18 545 1000 684 686 698 771 632 575775 75142145 693 557 843 748 787 603 787 695 684 616 732 684 989 685 615 685 454 454 454 818 636 636 521 623 596 352 623 633 274 344 592 274 973 633 607 623 623 427 521 394 633 592818 5925925635 454635 818 1000 636 1000 269 636 459 818 636 636 636 1521 684 454 1070 1000 685 1000 1000 269 269 459 459 545 636 1000 636 977 521 454 981 1000 525 615 352 394 636 636 636 454 636 636 1000 545 645 818 454 1000 636 542 818 542 542 636 6426 364 636 542545 645 1000 1000 1000 545 684 684 684 684 684 684 984 698632 632 632 632 421421421421775 748 787787 787787818 787 732 732 732 732 615 605 620 601 601 601 601 601 955521596596596596 274 274 274 274 274 612 633 607 607 6018 607 607 607 633 633 633 633 592 623 592] эндобдж 12 0 объект > эндобдж 13 0 объект > эндобдж 14 0 объект > транслировать x ڕ Wn7} W

КАК ОПРЕДЕЛИТЬ ГЛУБИНУ ФУНДАМЕНТА

На определение глубины фундамента влияет множество факторов. Расчет глубины фундамента выполняется на основе типа почвы, уровня грунтовых вод, нагрузок от конструкции, несущей способности почвы и других факторов.

Общие факторы, которые необходимо учитывать при определении глубины фундамента:

1. Нагрузка, приложенная от конструкции к фундаменту

2. Несущая способность грунта

3. Глубина уровня воды ниже поверхности земли

4. Типы грунта и глубина слоев при слоистом грунте

5.Глубина прилегания фундамента

Следует учитывать минимальную глубину фундамента, чтобы гарантировать, что грунт имеет требуемую безопасную несущую способность, как предполагается в проекте. Однако перед принятием решения о глубине фундамента рекомендуется провести исследование почвы. В отчете о грунтовых исследованиях будет предложена глубина фундамента в зависимости от типа конструкции, свойств почвы, глубины зеркала грунтовых вод и всех других переменных, которые следует учитывать. В отчете по исследованию почвы указывается несущая способность почвы на разных уровнях и в разных местах.

Если отчет об исследовании почвы недоступен, глубину фундамента следует выбирать так, чтобы на нее не влияли набухание и усыхание почвы из-за сезонных изменений. Глубина фундамента также должна учитывать глубину зеркала грунтовых вод, чтобы предотвратить промывку под землей.

Для фундамента рядом с существующим фундаментом необходимо убедиться, что опорные балки фундамента не совпадают, если глубина нового фундамента должна быть меньше глубины существующего фундамента.

Фундамент нельзя утрамбовывать на небольшой глубине из-за морозов в холодных странах.

Формула Ренкина дает рекомендации по минимальной глубине фундамента в зависимости от несущей способности почвы.

Где, h = минимальная глубина фундамента

p = полная несущая способность

= плотность почвы = угол естественного откоса или внутреннее трение почвы.

Приведенная выше формула не учитывает факторы, рассмотренные выше, и просто дает рекомендации по минимальной глубине фундамента, предполагая, что на фундамент не влияют такие факторы, как уровень грунтовых вод, воздействие мороза, типы и свойства почвы и т. Д.как обсуждалось выше. Эта формула не учитывает нагрузки от конструкции на фундамент.

Из формулы Ренкина видно, что глубина фундамента зависит от несущей способности почвы, поэтому, если несущая способность почвы увеличивается, глубина фундамента также увеличивается.

Калькулятор глубины фундамента:

Какая должна быть минимальная глубина фундамента - с числовым значением

Привет, друзья, если вы хотите построить дом или здание, и вы не представляете, сколько вы должны обеспечить минимальную глубину фундамента , тогда прочтите эту статью до конца.

Здесь я описал глубину фундамента, которую необходимо сохранить в здании, простым способом с помощью численных расчетов.

Фундамент - это самая нижняя часть здания ниже уровня земли, через которую нагрузка надстройки передается на землю. Он играет очень важную роль в защите здания от опрокидывания во время землетрясения. Он также обеспечивает прочность, чтобы выдерживать ветровую нагрузку на здание.

Глубина фундамента зависит от следующих факторов:

  1. Типы грунта
  2. Уровень грунтовых вод
  3. Нагрузка от конструкции
  4. Несущая способность
  5. Плотность грунта

Читайте также,

Конструкция лестницы на собачьих ножках

Требования к хорошей лестнице

Различия между методом предельного и рабочего напряжения

Теперь у меня есть формула для расчета глубины фундамента Формула Ренкина .Что дано ниже;

Где,

D = минимальная глубина фундамента в (метрах)

P = общая нагрузка на фундамент, (кН / м 2 )

W = Удельный вес грунта

(@) = Угол естественного откоса или внутреннего трения почвы
Итак, как мы можем рассчитать угол естественного откоса?

Здесь я привел тот же пример типа почвы, изменения угла естественного откоса и, в зависимости от угла естественного откоса, дана удельная масса грунта.

Тип грунта Угол естественного откоса Масса единицы
Сухой песок 25 0 -30 0 90 3 КН / м Влажная почва 30 0 -35 0 18 кН / м 3
Влажная почва 15 0 -25 0 19 кН / м 3

Есть и другие типы грунта или песка, но, как правило, эти типы грунта обнаруживаются при тестировании.

Давайте возьмем пример, если у нас влажный песок, то какой должна быть минимальная глубина фундамента?

Давайте решать,

Имеем, нагрузка на конструкцию (P) = 300 кН / м 2

Плотность почвы = 18 кН / м 3 (поскольку у нас влажная почва)

Угол естественного откоса (thita

) = 30 0

Сейчас,

Ввод значений в формулу Ренкина ,

Рассчитав приведенное выше уравнение, мы получили минимальную глубину фундамента = 1.85 кв.м

Итак, друзья. Таким образом, мы можем рассчитать минимальную глубину фундамента для различных зданий, если у нас есть профиль грунта и нагрузка, действующая на фундамент.

Но, наконец, я рекомендую вам предпочесть тест почвы, чтобы вы могли получить фактическую плотность и угол естественного откоса почвы для точной глубины фундамента.

Как правило, минимальная глубина фундамента выдерживается от 1,5 м до 2 м для жилого дома общего назначения, а также для двух-трехэтажных отсеков.

Просмотры сообщений: 119

Похожие сообщения

(PDF) Экспресс-методы определения глубины фундамента

1716 Александр Ланко и Алексей Улыбин / Procedure Engineering 165 (2016) 1710 - 1716

котлован позволяет оценить потерю «полезной площади» при реконструкции фундамента. Точность и аккуратность

экспресс-съемок зависит от количества «точек открытия» и качества работы.Как упоминалось ранее

, этот метод обследования предназначен исключительно для прогнозирования объема будущих затрат на реконструкцию. В

рамки метода экспресс-съемок позволяют определить глубину дна фундамента с достаточной степенью достоверности

для данной задачи.

Ссылки

[1] A.S. Забродина, Применение сметного ценообразования при оценке рыночной стоимости недвижимости, Известия СПбГУ

РЖД.1 (30) (2012) 124-131.

[2] Капралин С.Г. Ценообразование и факторы ценообразования на рынке недвижимости // Вестник Томского государственного университета. 362 (2012) 142-145.

[3] Э. Гизель, А. Плацци, Р. Валканов, Прогнозирование цен на недвижимость, Справочник по экономическому прогнозированию. 2 (2013) 509-580.

[4] Д. Б. Орехов, Анализ тенденций развития коммерческой недвижимости Санкт-Петербурга, Образование и наука: состояние и развитие

перспективы. Сборник научных трудов по материалам научно-практической конференции в 6 частях, г. Тамбов.(2014) 124-129.

[5] Ф.С. Нагдиева, Практические аспекты инвестиционного потенциала на рынке риэлтерского бизнеса Санкт-Петербурга, Актуальные проблемы

науки и образования. Сборник научных трудов по материалам Международной научно-практической конференции в 7 частях,

Москва. (2014) 81-85.

[6] К. Кахраман, Т.А. Ка Я, Нечеткая модель с несколькими атрибутами для интеллектуальной оценки зданий, Журнал гражданского строительства и управления

.18 (6) (2012) 811-820.

[7] С. Якучонис, Л. Устиновичус, Многокритериальный анализ вариантов реновации старинной городской застройки в разметочном аспекте, Statyba. 6 (6)

(2000) 469-475.

[8] Л. Бинда, Л. Кантини, К. Тедески, Диагностика исторических каменных конструкций с использованием неразрушающих методов, RILEM Bookseries 6, 2012, стр.

1089-1102.

[9] M.G. Стюарт, Оценка надежности и безопасности коррозионных железобетонных конструкций на основе информации визуального осмотра, ACI

Structural Journal.107 (6) (2010) 671-679.

[10] А.В. Улыбин, Н. Ватин. Качество визуального осмотра зданий и сооружений и способ его проведения,

Строительство уникальных зданий и сооружений. 10 (25) (2014) 134–146.

[11] А. А. Ланко, Анализ материалов и технологий, применяемых при строительстве фундаментов исторических зданий Санкт-Петербурга. Молодой

учений. 10 (2016) 257-260.

[12] С.В. Семенцов, М.Орехов М., Волков В. И. Методика проведения обследований и мониторинга технического состояния зданий

и сооружений с использованием передовых технологий, Учебное пособие, СПб, 2013.

[13] В.И. Римшин, В. Казачек, Н.В. Нечаев, С. Нотенко, А.Г. Ройман, Обследование и испытание зданий и сооружений, Учебное пособие

Москва, 2006.

[14] А.Г. Гиндоян, Руководство по обследованию строительства зданий, Информрекламиздат, Москва, 1997, с.127.

[15] A.A. Варламов, В. Гаврилов, У. Круциляк, Техническое обследование зданий и сооружений сооружений, Мигнитигорск, 2007, с. 279.

[16] Р.Ш. Адигамов, Опыт строительства, эксплуатации и обследования фундаментов зданий, Ингинерно-экономический институт,

Череповец, 2007.

[17] В.С. Абрашитов, Ремонт и обследование строительных конструкций, Москва, 2005, с.104.

[18] А.И. Бедов, Обследование и реконструкция железобетонных и каменных конструкций эксплуатируемых зданий и сооружений, Москва, 1995.

[19] А.А. Ланько, А. Улыбин, А.Е. Радченко, Методика предварительной оценки целесообразности инвестирования в малые подвалы

, Инженерно-строительный журнал. 3 (30) (2015) 188-208.

[20] А.В. Улыбин, С. Зубков, Проблемы ценообразования на рынке обследования зданий и сооружений, Строительный журнал. 17

(2010) 53-56.

[21] А.А. Землянск ий, Обследование зданий и сооружений: Учебное пособие, АСВ, Москва, 2004.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
