Расчет арматуры для фундамента

Чтобы правильно рассчитать необходимое для изготовления фундамента количество арматуры, прежде всего, необходимо определиться с тем, какой у вас планируется тип фундамента (летночный, плитный, столбчатый) и его конфигурация. Эти параметры выбираются в зависимости от того, какая нагрузка предполагается на фундамент, и какую несущую способность имеет грунт. Мы приведем пример того, как рассчитать арматуру для фундамента дома размером 6 х 6 метров.

Какое количество арматуры требуется для плитного фундамента?

Прежде всего следует определиться с диаметром строительно арматуры и с классом прутка. Для плитных фундаментов следует применять арматуру, имеющую диаметр не менее 10 миллиметров и ребристую поверхность. От диаметра арматуры напрямую зависит прочность конструкции: чем арматура толще, тем прочнее конструкция. Но стоит при выборе толщины ориентироваться и на общий вес строящегося дома, и на тип грунта. При непучинистом и прочном грунте, обладающем хорошей несущей способностью, к плите предъявляются меньшие требования с точки зрения устойчивости.

Второй фактор – это вес дома. При большем весе увеличивается нагрузка на плиту, и она больше деформируется. Если вы строите на отличном грунте легкий деревянный дом, вполне достаточной окажется арматура диаметром 10 мм. Если грунт, на котором строится дом, слабый, потребуется толстая арматура – 14-16 мм. Шаг арматуры должен равняться 20 см, стало быть, на фундаменте придется уложить по 31 пруту арматуры в продольном и в поперечном направлении. Всего – 62 прутка. Поскольку необходимо изготовить два пояса армирования, то прутов потребуется 64, при длине каждого прута 6 метров. Получается, что арматуры потребуется 124 х 6 = 744 метра арматуры.

Необходимо верхнюю и нижнюю сетки соединить между собой. Эти соединения устраиваются в пересечениях продольных и поперечных арматурных прутов. Это означает, что соединений будет 961 штука. Если толщина плиты планируется 20 см, и каждый пояс армирования должен отстоять от поверхности на 5 сантиметров, на каждое соединение потребуется 10-сантиметровой длина прут. Стало быть, для всех соединений надо 0,1 х 961 = 96,1 м арматуры. В целом, общее количество арматуры, которое потребуется для изготовления плитного фундамента, составит 744 + 96,1 = 840,1 погонных метра.

Чтобы оценить необходимый расход вязальной проволоки, надо определить способ ее использования. Вначале связываются поперечные с продольными прутьями нижнего арматурного пояса, затем в каждом месте пересечения к ним присоединяются пруты вертикальные, и в последнюю очередь привязываются продольные и поперечные пруты верхнего пояса арматуры. В каждом месте, где пересекаются пруты горизонтальные и один вертикальный, располагаются два проволочных соединения. Этих мест – 961 в верхнем поясе и столько же – в нижнем. Если для связывания одного пересечения прутов требуется 15 см согнутой вдвое проволоки, то есть 30 см полной длины, то общий расход проволоки составляет 961 х 2 х 0,3 = 576,6 метра.

Какое количество арматуры требуется для ленточного фундамента?

По ширине ленточный фундамент, как правило, намного меньше его высоты. Лента намного уступает размером плите, она имеет склонность к изгибам, поэтому при устройстве ленточных фундаментов арматуру используют намного меньшего размера. Для индивидуального строительства вполне достаточен диаметр арматуры 10-12 мм, гораздо реже используется 14 мм. При устройстве ленточного фундамента устраивается два арматурных пояса, и от высоты фундамента их размеры не зависят. Прутья арматуры устанавливаются в верхней и в нижней частях ленты, при этом в случае деформирования фундамента они принимают на себя всю нагрузку. Вертикальные и поперечные прутья нагрузки не несут, поэтому для их изготовления применяется тонкая и гладкая арматура. При ширине ленточного фундамента в 40 сантиметров потребуется всего четыре прута, из которых два располагаются сверху, а два – снизу. Этого усиления вполне достаточно при строительстве на слабых и подвижных грунтах или при сооружении массивного дома.

Под фундамент размером 6 х 6 метров длина фундаментной ленты составляет 30 метров. Стало быть, ребристой арматуры потребуется 30 х 4 = 12 метров. Вертикальные и поперечные прутки можно монтировать через 0,5 метра. Приняв ширину ленты в 30 см, высоту – 70 см и зная, что арматура прокладывается в 5 сантиметрах от поверхности, на каждое соединение пойдет 1,6 метра гладкой арматуры. Соединений таких будет 61, так что расход гладкой арматуры определится в 97,6 метра. Для каждого соединения потребуется 4 связки, причем одна связка – это 30 см проволоки. Так что расход вязальной проволоки для ленточного фундамента составит 0,3 х 4 х 61 = 73,2 метра.

Какое количество арматуры требуется для столбчатого фундамента?

Формирование столбиков не требует толстой арматуры, вполне достаточно 10-миллиметровой. Вертикальные прутья изготавливают из ребристой арматуры, а связь их в единый каркас осуществляют горизонтальные пруты. Если столб имеет диаметр больше 20 см, этот каркас необходимо внутри столба распределить равномерно. Для армирования 2-метрового столба диаметра 20 см вполне достаточно четыре прута арматуры диаметром 10 мм, расположенных в 10 см один от другого и перевязанных в четырех местах гладкой арматурой. Ребристой арматуры потребуется на каждый столб 2 х 4 = 8 метров, а гладкой – 0,4 х 4 = 1,2 метра. При изготовлении тридцати столбов потребуется 8 х 30 = 240 метров ребристой арматуры и 1,2 х 30 = 36 метров арматуры гладкой.

В каждом столбе – 4 горизонтальных прута, крепящихся к вертикальным, так что на один столб будет надо 0,3 х 4 х 4 = 4,8 метра вязальной проволоки. Для всего 30-столбового фундамента понадобится проволоки 4,8 х 30 = 144 метра.

Используя эти рекомендации, вы сможете самостоятельно рассчитать правильную потребность в арматуре для изготовления фундамента любого вида.

Расчет арматуры для фундамента: как правильно делать

От прочности и эксплуатационных характеристик фундамента зависит продолжительность службы сооружений и их устойчивость в сложных погодных условиях. Но на его прочностные показатели влияет не только марка бетона, но и правильное армирование. Дальше пойдет речь о том, как сделать расчет арматуры для фундамента.

[contents]

Для чего нужно армирование

Размещение в бетонном основании стальных прутьев позволяет:

• Увеличить прочность бетона на сжатие.
• Уменьшить растяжение.
• Сохранить бетонную конструкцию при вспучивании грунта. Оно может привести, в случае отсутствия армирования, к нарушению изначального вида строения или к его разрушению.

Все расчеты проводятся, отталкиваясь от вида фундамента и регламентируются требованиями СНиП.

Плиточный фундамент

Перед тем, как проводить расчеты, нужно узнать метод армирования при изготовлении плит для фундамента.

Сама плита представляет собой сетку из прутьев, залитых бетоном. Если толщина плиты больше 20 см – такие сетки устанавливаются сверху и снизу.

Шаг между прутьями в сетке, вне зависимости от их диаметра, составляет 20 см, кроме случаев, когда нужно укрепить конструкцию или требования к зданию небольшие, и шаг можно взять больше.

Как рассчитать

Арматура под фундамент плитного типа рассчитывается следующим образом:

1. Для начала нужно узнать количество прутьев продольной арматуры. Для этого разделяется значение большей стороны фундамента на шаг прутьев (перед вычислением, нужно перевести 20 см в метры). Теперь полученное значение умножается на длину поперечной арматуры и получается общая длинна поперечных прутьев.
2. Таким же образом определяется количество арматурных элементов для поперечной связки.
3. Общее количество арматуры = (кол-во продольных прутьев + кол-во поперечных прутьев) х кол-во арматурных сеток (уровней).
4. Количество вертикальных элементов = количество продольных прутьев х количество вертикальных. Полученное значение умножается на высоту основания (в метрах) и получают длину.

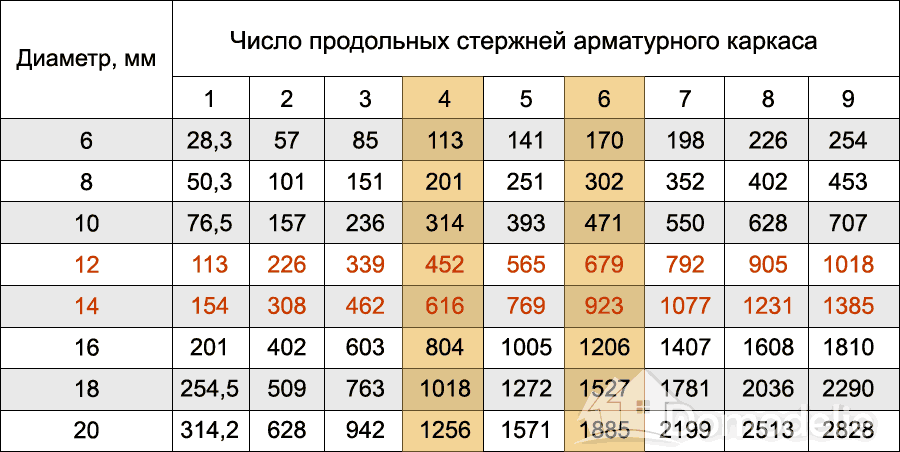

5. Узнают вес арматуры, использовав таблицу ниже.

Представим, что строим дом 8 х 5 м и используем основание толщиной в 30 см (имеет 2 уровня сеток, как все плиты больше 20 см). Шаг стандартный: 20 см. Диаметр основных прутьев: 0.16, вертикальных: 6.

Считаем:

1. Кол-во продольных прутьев = 8 / 0. 2 = 40. Их длина = 40 х 5 = 200 м.
2. Кол-во поперечных прутьев = 5 / 0.2 = 25. Их длина = 25 х 8 = 200 м.
3. Общее кол-во горизонтальных элементов = (200 + 200) х 2 = 800 м.
4. Кол-во вертикальных элементов = 40 х 25 = 1000. Их длина = 1000 х 0.3 = 300 м.
5. Вес арматуры горизонтальной (основной) = 800 х 1.58 = 1264 кг. Вертикальной = 300 х 0.222 = 66.6 кг.

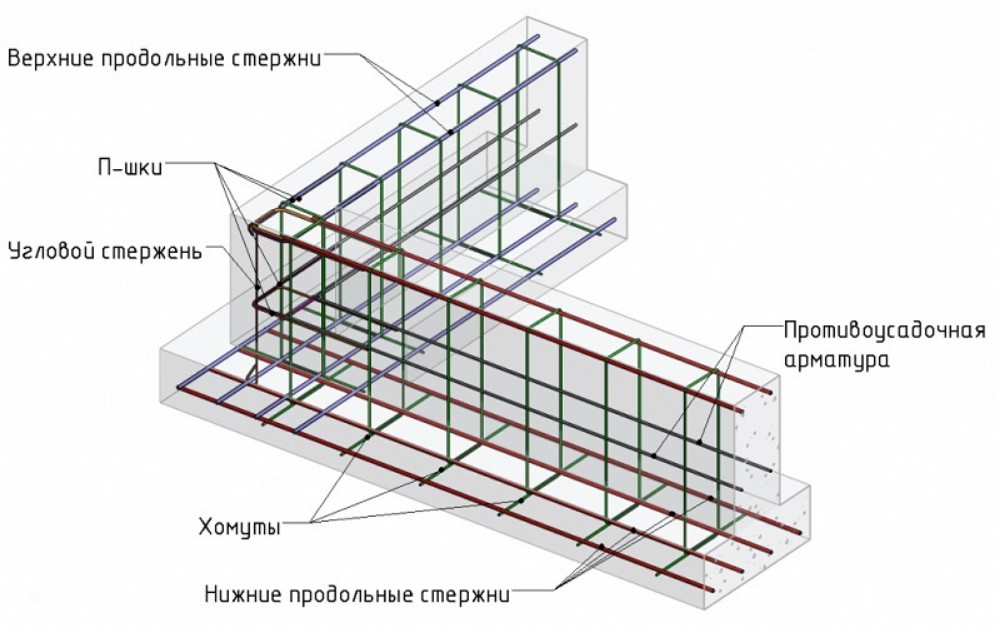

Расчет арматуры для ленточного фундамента

Основная особенность – разрывная нагрузка направлена продольно (вдоль). Поэтому необходимо:

• Выбрать основную (продольную) арматуру 12-16 мм. Диаметр зависит от массы стен и особенностей грунта.
• При необходимости сэкономить, выбирается прут 6-10 мм для вертикальной и поперечной связки.
• Шаг решетки 10-20 см (в зависимости от усилия на разрыв).

Как рассчитать

Точный расчет количества арматуры для фундамента проводится по аналогичному принципу расчета для плиточного основания.

Получив значение общей длинны, нужно узнать вес арматуры. По ее диаметру из таблицы берете вес одного метра и умножаете на общею длину (добавьте к этому значению 10%, чтобы был запас).

Представим, что строим деревянный дом. Нам нужно провести расчет арматуры для ленточного фундамента высотой 1 метр. Его ширина: 40 см. Размеры объекта: 5 х 11. Шаг сетки: 20 см (между основными прутьями) и 50 см (для соединений). Будет 2 пояса армирования с 2 основными прутьями в каждом. Диаметр основного прутка: 12 мм, для соединений: 10 мм.

Считаем:

1. Длина прутьев длинных сторон = 2 х 11 х 2 х 2 = 88 м.
2. Длина коротких = 2 х 5 х 2 х 2 = 40 м.
3. Вычисляем общую длину арматуры в 1 уровне: (5 + 11) х 2 = 32 м. Поделив 32 на 0.5 (шаг соединений), получаем кол-во поперечных прутков: 64. Длинна = 64 х 0.4 (ширина основания) = 25.6 м.
4. Кол-во прутков вертикальных соединений = 64 х 4 = 256. При высоте 1 м, их длина = 256 м.
5. Арматура для ленточного фундамента будет иметь вес: 256 х 0. 888 = 227.32 кг. Для соединений: 25.6 х 0.617 = 15.8 кг.

Что учесть при расчете

Основные моменты:

• Размещая металлические элементы от краев бетонного основания нужно отступить 5-6 см – это продлит срок их службы, защитив от разрушительных воздействий.
• На ленточный фундамент сила растяжения максимально действует на верхнюю часть, поэтому сверху особо заглублять пруты не стоит.
• Армированные элементы с ребристой поверхностью обеспечивают максимальное сцепление с бетонной смесью.
• Соединительные перемычки могут быть от 6 мм – на них воздействует меньшая нагрузка, чем на основные. Они должны размещаться на расстоянии около 15-30 мм.

Какую арматуру выбрать

Для чего нужна арматура, исходя из приведенной выше информации, уже должно быть понятно. Теперь рассмотрим ее выбор.

Несколько важных моментов:

• Если используется бетон тяжелой марки – не рекомендуется применять элементы армирования с объемом более 40 мм.
• Продольные элементы нужно выбирать с сечением в 12 мм для случаев, когда длинна стены больше 300 см.
• Для изгибающегося вязанного каркаса, диметр поперечных стержней должен быть не меньше 6 мм.
• При длине стены менее 3 метров, достаточно армированных элементов с сечением в 10 мм.
• При выборе кол-ва основных прутьев для балок и ребер, ширина которых составляет больше 15 см, меньше 2 использовать не стоит.

Пользуясь приведенными расчетами и примерами, можно правильно совершить расчет количества необходимых материалов для укрепления фундамента. Проводя нужные расчеты, не пытайтесь сэкономить, выбирая прутья меньшего диаметра – это может привести к плачевным последствиям, вызванным разрушением фундамента от сильных нагрузок. Если есть такая возможность – обратитесь к специалистам, которые приведут самые точные и правильные расчеты, учитывая особенности грунта, материала для возведения стен, климатических условий, особенности конструкции сооружения и т.

д.

Проектирование блочного фундамента – Структурная инструкция

Рабочий пример по Еврокоду 2: Проектирование блочного фундамента
Основные этапы
01. Рассчитайте размер фундамента с учетом допустимого опорного давления и эксплуатационной нагрузки.
02. Рассчитать опорное давление для предельной нагрузки
03. Проверить вертикальный сдвиг (сдвиг по торцу колонны)
04. Проверить продавливающий сдвиг
05. Рассчитать арматуру на изгиб
06. Проверить сдвиг в критическом сечении

Design Example

• Live load 400kN
• Dead load 900kN
• Allowable bearing pressure 175kN
• fck 30N/mm2
• fyk 500N/mm2
• Size of column 400mm
• Assume 150kN as footing weight

Расчет базовой площади

Сервисная нагрузка на конструкцию = 1,0гк + 1,0QK
= 900 +150 + 400
= 1450KN

Требуемая зона опоры = 1450/175
= 8,3m2
Следовательно, предоставлена ​​2,9 м квадратных опоров 400
= 1815KN

Ultimate давление = 1815/(2,9*2,9)
= 216KN/M2

Проверьте, чтобы получить адекватность толщины опоры

Проверьте максимальный сдвиг

Предположим, толщина опоры 500 мм, диаметром 16 мм на основе и крышка до архитектуры как 40 мм

D = 500-40-16/2
                                        = 452 мм
Макс. -3 92-4.17)
= 915,84KN
напряжение сдвига = VED/ (периметр* D)
= 915,84* E3/ (7280* 452)
= 0,28
Пресс. Арматура
Учитывать критическое сечение (по торцу колонны)

MEd                          = 216*2,9*(2,9/2-0,4/2)*(2,9/2-0,4/2)/2 90,5]
z = 417,5 мм (z/d = 0,92 <0,95)

AS = M/(0,87*FYK*Z)
AS = 490*E6/(0,87*500*417,5
= 2698 мм2. Предоставьте T25@175MM. расстояние (как предусмотрено = 2804 мм2)
ИЛИ  вы можете увеличить глубину фундамента, чтобы уменьшить площадь армирования.8/(1000*452)
= 0,006
= 0,6% <2%
Следовательно,
напряжение сдвига = 0,4N/мм2

VRD, C = 0,4*7280*542
= 1316,2 КН> 915,84 КН
. Следовательно, куча срез в порядке.

Проверка максимального сдвига
 Учитывать 1,0d форму поверхности колонны

Расчетная сила сдвига  = 216*2,9*0,798
                                       9,9 кН
 Как указано выше
VRd,c @ 1,0d           = 0,4*1000*452
                                                        = 180,8 кН < 499,9 кН

5.

Обычно арматура на сдвиг не предусмотрена для блочных фундаментов. Поэтому толщину фундамента можно увеличить и переделать конструкцию, как это сделано выше.

Расчетные модули > Фундамент > Фундамент общего назначения

Нужно больше? Задайте нам вопрос



Этот модуль обеспечивает расчет прямоугольного фундамента с приложенной осевой нагрузкой, перекрывающей нагрузкой, моментом и поперечной нагрузкой. Нажмите здесь, чтобы посмотреть видео:





Модуль позволяет перемещать положение приложения осевой нагрузки вне центра фундамента и обеспечивает автоматический расчет допустимого увеличения несущей способности грунта на основе размеров фундамента и/или глубины под поверхностью.



Модуль проверяет рабочую нагрузку, давление грунта, устойчивость к опрокидыванию, устойчивость к скольжению, изгиб на каждой из четырех поверхностей опоры, односторонний сдвиг в точке «d» с каждой из четырех сторон опоры и сдвиг на продавливание по расположенному периметру ‘d/2’ от граней пьедестала.



Общие





Нажмите, чтобы рассчитать (кнопка отображается только при выборе двухосного анализа) весь анализ и проектирование каждый раз при изменении входного параметра. Таким образом, из соображений эффективности программа автоматически переходит в режим ручного пересчета при выборе двухосного анализа. Щелкайте по этой кнопке в любое время, когда вы хотите пересчитать с текущими входными параметрами.



f’c

Прочность бетона на сжатие через 28 дней.



fy

Предел текучести арматуры.



Ec

Модуль упругости бетона.



Плотность бетона

Плотность бетона используется для расчета собственного веса пьедестала и фундамента, если выбран этот параметр. Обратите внимание, что модификации кода для легкого бетона в этом модуле не применяются. Цель этого ввода в основном состоит в том, чтобы позволить пользователю указать что-то в диапазоне от 145 до 150 pcf.



Значения Phi

Введите значения снижения мощности, которые будут применяться к Vn и Mn.



Двухосный анализ

Выберите «Да» или «Нет», чтобы указать, следует ли выполнять двухосный анализ. Если выполняется двухосный расчет, в решении будут учитываться моменты, действующие одновременно относительно двух ортогональных осей фундамента. Если двухосный анализ НЕ выполняется, решение будет считать, что моменты, приложенные к двум ортогональным осям, действуют не одновременно.



Величина длины кромки для M и V (отображается только при выборе двухосного расчета)

При расчете сдвига и момента для фундаментов, где максимальные значения давления грунта приходятся на углы, это значение указывает долю (в виде десятичной ) размера основания от края для использования при расчете моментов и сдвигов из-за переменного давления грунта в этом регионе. Меньшее значение этой переменной приведет к более консервативному расчету, поскольку он будет сосредоточен на более узкой полосе, которая испытывает наибольшее давление грунта.



Игнорировать проверки на скольжение

 Выберите этот вариант, если скольжение по какой-либо конкретной причине не является проектным соображением.



Учитывать вес фундамента при определении несущей способности грунта

Выберите этот параметр, чтобы модуль рассчитывал собственный вес фундамента и применял его как направленную вниз нагрузку при определении несущей нагрузки грунта. Собственный вес будет умножен на коэффициент статической нагрузки в каждой из комбинаций нагрузок от давления на грунт.



Примечание. Обычно следует выбирать этот параметр. Отключение этой опции может привести к неправильным расчетам несущей способности грунта в фундаментах с моментом. Если цель состоит в том, чтобы попытаться сравнить опорное давление грунта с чистым допустимым давлением, то было бы целесообразно использовать параметр на вкладке Допустимые значения грунта для «Увеличить опорную нагрузку на вес основания» или отрегулировать допустимое опорное давление вручную, если это оправдано расчетными параметрами.

дальнейшая регулировка.



Учитывать вес основания при определении скольжения, опрокидывания и подъема

Выберите эту опцию, чтобы модуль рассчитывал собственный вес основания и применял его как нисходящую нагрузку при определении коэффициентов безопасности скольжения, опрокидывания и подъема. Собственный вес будет умножен на коэффициент статической нагрузки в каждой из комбинаций нагрузки на устойчивость.



Минимальное отношение стали – температура/усадка

Введите минимальное отношение температуры/усадки стали, рассчитанное с использованием полной толщины фундамента. Это вызовет предупреждающее сообщение, если секция недостаточно армирована.



Примечание. Эта проверка выполняется при условии, что будет предоставлен только один мат из заданного арматурного стержня. Если конструкция имеет чистое поднятие, так что верхний мат является гарантией, или если верхний мат будет предоставлен в любом случае, имейте в виду, что программа по-прежнему будет учитывать вклад только одного мата в соответствие требованиям к температуре и усадке. В этом случае может оказаться более удобным установить соотношение T&S равным половине общего количества, зная, что двух матов будет достаточно для обеспечения полного требуемого количества.



Минимальный коэффициент безопасности при опрокидывании

Введите минимально допустимое отношение момента сопротивления к опрокидывающему моменту. Если фактическое соотношение меньше указанного минимального соотношения, появится сообщение о том, что устойчивость к опрокидыванию неудовлетворительна.



Минимальный коэффициент запаса прочности при скольжении

Введите минимально допустимое отношение силы сопротивления к силе скольжения. Если фактическое отношение меньше заданного минимального отношения, появится сообщение о том, что стабильность скольжения неудовлетворительна.



Учитывать ACI 10.5.1 и 10.5.3 в качестве минимального усиления

Установите этот флажок, если вы хотите, чтобы модуль учитывал разделы 10.5.1 и 10.5.3 ACI 318 при определении минимального усиления.





Допустимые значения для грунта





Допустимое давление грунта

Введите допустимое давление на грунт, которому может противостоять грунт. Это сопротивление рабочей нагрузке, которое будет сравниваться с расчетным давлением грунта при рабочей нагрузке (нагрузки не учитываются, как при расчете прочности).



Плотность грунта

Введите плотность грунта в фунтах на куб.



Глубина основания фундамента ниже поверхности почвы

Расстояние от низа фундамента до верхней части почвы. Это значение используется для определения допустимого увеличения несущей способности грунта и пассивного сопротивления грунта скольжению, но не используется ни в каких других расчетах в этом модуле.



Увеличить опору на вес основания

Нажмите [Да], чтобы модуль рассчитал вес одного квадратного фута (вид сверху) веса основания и прибавил его к допустимому значению несущей способности грунта. Это приводит к тому, что грунт не подвергается штрафу за собственный вес основания, и полезен в ситуациях, когда в инженерно-геологическом отчете указаны допустимые чистые несущие нагрузки.



Пассивное сопротивление грунта скольжению

Введите значение пассивного сопротивления грунта скольжению. Это значение будет использоваться для определения компонента сопротивления скольжению, создаваемого пассивным давлением грунта. Сопротивление скольжению из-за пассивного давления затем добавляется к сопротивлению скольжению из-за трения, чтобы определить общее сопротивление скольжению для каждой комбинации нагрузок.



Коэффициент трения грунт/бетон

Введите коэффициент трения между грунтом и основанием для использования в расчетах сопротивления скольжению.



Увеличение несущей способности грунта

В этом разделе можно указать некоторые размеры, превышение которых автоматически увеличивает допустимое давление несущей способности грунта.



Увеличения на основе глубины фундамента: Предоставляет метод автоматического увеличения базового допустимого несущего давления грунта на основе глубины фундамента ниже некоторой опорной глубины. Собирает следующие параметры:



Допустимое увеличение давления на фут: указывает величину, на которую базовое допустимое опорное давление грунта может быть увеличено на каждый фут глубины ниже некоторой контрольной глубины.



Если основание фундамента ниже: Указывает требуемую глубину, чтобы начать постепенное увеличение допустимого опорного давления грунта на основе глубины фундамента.



Пример: Предположим следующее: Базовое допустимое давление грунта на опору = 3 кгс. Основание фундамента находится на глубине 6 футов-0 дюймов ниже поверхности почвы. В геотехническом отчете указано, что допускается увеличение опорного давления на 0,15 тыс. футов на каждый фут глубины, когда основание находится глубже, чем на 4 фута ниже поверхности почвы. Поскольку вы указали, что если фундамент находится на 6 футов ниже поверхности почвы, модуль автоматически рассчитает скорректированное допустимое давление на грунт как 3 тыс.фут + (6 – 4 фута) * 0,15 тыс.фунт = 3,30 тыс.фунт.0014



Увеличения на основе размеров фундамента: Предоставляет метод автоматического увеличения базового допустимого несущего давления грунта на основе размеров фундамента, превышающих некоторый контрольный размер. Собирает следующие параметры:



Допустимое увеличение давления на фут: указывает величину, на которую базовое допустимое опорное давление грунта может быть увеличено на каждый фут длины или ширины, превышающей некоторый эталонный размер.



Когда максимальная длина или ширина больше: Указывает требуемый размер, чтобы начать поэтапное увеличение допустимого несущего давления грунта на основе размера фундамента.



Пример: Предположим следующее: Базовое допустимое давление грунта на опору = 3 кгс. Фундамент измеряет 12′-0″ x 6′-0″. В геотехническом отчете указывается, что допустимо увеличение опорного давления грунта на 0,15 тыс. футов на каждый фут, если наибольший размер фундамента в плане превышает 4 фута. Модуль автоматически рассчитает скорректированное допустимое давление на грунт как 3 тыс. футов + (12 футов – 4 фута) * 0,15 тыс. футов = 4,2 тыс. футов.



Примечание. Увеличение в зависимости от глубины фундамента и размеров в плане является кумулятивным.



Максимально допустимое давление на опору:  Позволяет указать верхний предел опорной нагрузки на грунт, который не может быть превышен, независимо от вышеуказанных увеличений.



Скорректированное давление на грунт:  Отображает допустимое давление на грунт, скорректированное с учетом веса, глубины и размеров основания, как указано.

Данные фундамента

На этой вкладке вы вводите размеры фундамента и пьедестала.







Ширина, длина и толщина: определяет габаритные размеры основания. Если двухосный анализ НЕ используется, то можно использовать только одно направление.



Размеры пьедестала: Если бетонный пьедестал опирается на фундамент, его размеры можно указать здесь. Размеры px и pz используются для определения мест на всех четырех сторонах, где рассчитывается односторонний сдвиг, двусторонний сдвиг и изгибающий момент. Если вы введете ненулевую высоту, вы можете выбрать, чтобы вес этой призмы был рассчитан и добавлен как статическая нагрузка. Любые приложенные нагрузки от вскрыши будут исключены из области, определяемой как размер основания вдоль осей xx и yy, независимо от заданной высоты призмы.



Примечание. Если опора не определена, то при определении критических мест для проверки на сдвиг и изгиб место нагрузки будет рассматриваться как поверхность опоры.



Определения арматурных стержней: укажите количество и размер арматурных стержней, параллельных каждой оси.



Расположение арматурного стержня: укажите расстояние от центра арматурного стержня до нижней поверхности фундамента. Обратите внимание, что это размер до центра арматурного стержня, а не до прозрачного покрытия.



Учитывать вес пьедестала при определении: этот параметр позволяет пользователю указать, следует ли учитывать собственный вес пьедестала при определении опорного давления грунта, и отдельно, следует ли учитывать собственный вес пьедестала. пьедестал следует учитывать при выполнении проверок на скольжение, опрокидывание и подъем.





Приложенные нагрузки

На этой вкладке можно указать осевую нагрузку, поперечный момент и момент, приложенные к опоре, а также нагрузку от вскрыши, приложенную ко всему размеру фундамента в плане (за исключением области, обозначенной как пьедестал).







Введите вертикальные нагрузки с положительным знаком для направления вниз. Сдвигающие нагрузки приложены в месте расположения пьедестала. Если указана высота пьедестала, сдвиг будет применяться на этой высоте и создаст момент на основании, равный поперечной нагрузке * (толщина основания + высота пьедестала).



Внимание! Этот модуль не допускает поднятия сетки на фундаменте. Если результат факторизованных осевых нагрузок (стационарная, динамическая, ветровая и т. д.) дает отрицательный знак нагрузки, модуль не будет пересчитывать и уведомит вас о том, какая комбинация нагрузок привела к чистому подъему.





Сочетания нагрузок

Вкладка «Сочетания нагрузок» содержит три подвкладки:  LRFD Сочетания нагрузок, Сочетания давления грунта и Сочетания устойчивости. Все они основаны на выбранном наборе сочетаний нагрузок.









Комбинации нагрузок LRFD используются для расчета моментов и сдвигов в фундаменте для определения напряжений и требуемой арматуры. Комбинации на этой вкладке находятся на уровне силы.



Комбинации на двух других вкладках относятся к сервисному уровню и используются для проверки несущей способности и устойчивости грунта соответственно.



Примечание. Модуль «Общее основание» применяет факторизованные нагрузки к основанию и определяет другой эксцентриситет, чем тот, который был определен с использованием эксплуатационных нагрузок для проверки опорного давления грунта.





Результаты

На этой вкладке представлена ​​сводка всех рассчитанных значений. Сообщаются коэффициенты напряжений, применяемые и допустимые значения, а также сочетания нагрузок для этих основных значений.







Давление грунта

На этой вкладке приводится сводка расчетного давления на грунт при рабочей нагрузке для моментов и сдвигов, приложенных к указанной оси, для каждой комбинации нагрузок.







Устойчивость к опрокидыванию и скольжению

На этой вкладке представлены расчеты момента опрокидывания и сопротивления фундамента относительно каждой оси для каждой комбинации нагрузок, а также сил скольжения и сопротивления в каждом направлении для каждой комбинации нагрузок.







Обратите внимание, что программа настроена на индивидуальный поиск опрокидывающей силы и силы сопротивления. Например, возьмем ситуацию, когда основание подвергается равным и противоположным сдвигам на заданной высоте. Здравый смысл подсказывает, что эти силы компенсируют друг друга, и основание не испытывает от них чистого приложенного опрокидывающего момента. Но программа рассматривает одну из двух равных и противоположных сил как опрокидывающую силу, а другую — как противодействующую. Таким образом, для этих двух сил сообщается чистый опрокидывающий момент, но момент сопротивления ТАКЖЕ учитывает влияние противодействующей нагрузки, поэтому учет, используемый для определения коэффициента опрокидывания, является правильным.





Изгиб основания

На этой вкладке представлены сводные данные рассчитанного фактора нагрузки на все четыре края периметра опоры для каждого сочетания нагрузок. Он указывает, вызывает ли указанное сочетание нагрузок растяжение верхней или нижней поверхности фундамента.
