Чертежи в системе прямоугольных проекций • Блог архитектора

Все чертежи, используемые на производстве, строятся в системе прямоугольных проекций.

Проекции    на   чертежах   располагаются    в    соответствии    с   правилами государственного стандарта.

Согласно стандарту для изображения деталей на чертежах используются виды.

Видом называется изображение обращенной к наблюдателю видимой части поверхности предмета.

Изображение,  полученное  на  фронтальной  плоскости  проекций,  называется  видом спереди. Этот вид на чертеже принимают за основной и называют его главным видом. Поэтому при вычерчивании деталь нужно расположить так, чтобы вид спереди содержал наибольшую информацию о детали.

Изображение на горизонтальной плоскости проекций называется видом сверху, а на профильной плоскости проекции – видом слева.

Количество видов на чертеже должно быть минимальным, но достаточным для полного выявления формы и размеров всех частей предмета.

Невидимые части детали на видах показывают штриховыми линиями (рис. 70).

Рис. 70

Анализ формы предмета. Основные геометрические формы и их изображение

Форма большинства предметов представляет собой сочетание различных геометрических  тел  или  их  частей.  Часто  бывает  сложно  разобраться  в  форме  предмета  по  чертежу.

Чтобы  облегчить  задачу,  предмет  мысленно  расчленяют  на  отдельные  составляющие  его части, имеющие форму простых геометрических тел. Такой процесс называют анализом геометрической формы.

Например, деталь, изображенная на рис. 71а, состоит из двух параллелепипедов, двух полуцилиндров и имеет два сквозных цилиндрических отверстия.

Для  того  чтобы  правильно  выполнять  чертежи  деталей  сложных  форм,  необходимо знать, как изображаются простые геометрические тела.

Проекциями куба являются три равных квадрата (рис. 71б).

Рис. 71

Перед  размерным  числом  ставится  знак  □,  который  указывает,  что  элемент  имеет форму квадрата.

Изображение параллелепипеда было уже показано на рис. 65. Проекциями его являются три прямоугольника. На чертеже указывают длину, ширину и высоту.

На рис. 72 показано построение чертежа прямой шестигранной призмы.

Основания параллельны плоскости П₁, поэтому проецируются на неё в натуральную величину, а на фронтальную и профильную плоскости проекций – в виде прямых линий.

Боковые грани изображаются в натуральную величину на плоскостях проекций, которым они параллельны, и в виде линий на тех. которым они перпендикулярны.

Грани,  наклонные  к  плоскостям  проекций,  изображаются  на  них  искажёнными  по размерам.

Фронтальная  и  профильная  проекции  представляют  собой  прямоугольники,  высота которых равна высоте призмы, а ширина определяется по горизонтальной проекции. Размеры призм определяют высотой и размерами фигуры основания.

Рис. 72

На рис. 73 показано построение чертежа прямой трёхгранной пирамиды.

Рис. 73

Треугольное основание пирамиды проецируется на горизонтальную плоскость в натуральную  величину.   Биссектрисы  углов  треугольника  являются  проекциями  боковых  рёбер пирамиды, а точка S их пересечения — проекцией вершины пирамиды.

На  плоскость  П₂  пирамида  проецируется  в  виде  равнобедренного  треугольника,  а  на

плоскость П₃ – в виде неправильного треугольника. Высота этих треугольников равна высоте пирамиды, а основание определяется по горизонтальной проекции. Боковая грань ASB пирамиды перпендикулярна профильной плоскости проекций, поэтому проецируется на неё в линию.

Размеры пирамид определяются высотой и размерами фигуры основания.

На рис. 74 показано построение чертежа прямого кругового цилиндра.

Рис. 74

Горизонтальная проекция цилиндра представляет собой окружность, равную окружности основания цилиндра, а фронтальная и профильная проекции – равные прямоугольники, высота которых равна высоте цилиндра, а ширина – диаметру окружности основания.

На рис. 75 показано построение чертежа прямого кругового конуса.

Рис. 75

На плоскость П₁ конус проецируется в виде окружности, равной окружности основания конуса. Центр этой окружности является проекцией вершины конуса. На плоскости П₂ и П₃ конус проецируется в виде одинаковых равнобедренных треугольников, высота которых равна высоте конуса, а основание равно диаметру окружности основания конуса.

На всех проекциях цилиндра и конуса необходимо наносить оси симметрии, с которых и начинают выполнение чертежей.

Размеры цилиндра и конуса определяются их высотой и диаметром окружности основания.

Шар проецируется на любую плоскость в виде круга, диаметр которого равен диаметру шара. Очерк шара на фронтальной плоскости проекций определяется проекцией окружности, которая называется главным меридианом (рис. 76а).

Рис. 76

Главный меридиан делит шар на переднюю и заднюю части. Точки, расположенные на передней части поверхности шара, будут видимыми на фронтальной проекции.

На плоскости П₁ очерк шара ограничен проекцией окружности, которую называют экватором (рис. 76б). Экватор делит шар на верхнюю и нижнюю части. Точки, расположенные выше экватора, будут видимыми на горизонтальной проекции.

На  плоскости  П₃ очерк  шара  определяется  проекцией  окружности,  называемой  профильным меридианом (рис. 76в). Профильный меридиан делит шар на левую и правую части. Точки, расположенные в левой части, будут видимыми на профильной проекции.

На всех проекциях шара обязательно наносят оси симметрии.

Изображение точек, лежащих на поверхности предмета

Для того, чтобы построить проекции точек, лежащих на поверхности предмета, необходимо  проанализировать,  какой  именно  части  поверхности  принадлежит  точка,  как  эта часть проецируется на плоскости проекций и затем строить изображение точки.

Рассмотрим на примерах:

1. На рис. 78 на поверхности четырёхгранной призмы расположены две точки А и В.

Точка А расположена на верхнем основании призмы и задана своей горизонтальной проекцией А₁. Для построения фронтальной и профильной проекций проведём линии связи через её горизонтальную проекцию до пересечения с отрезками прямых, в виде которых верхнее основание проецируется на плоскости П₂ и П₃.

Поскольку  оси  координат  не  нанесены,  линию  связи  с  горизонтальной  проекции  на профильную перенесём с помощью отрезка, отмеченного фигурной скобкой.

Рис. 78

Точка В расположена на боковом ребре призмы и задана профильной проекцией b₃.

На горизонтальную плоскость это ребро проецируется в виде точки, с которой и совпадает горизонтальная проекция точки В – b₁. Фронтальную проекцию строим при помощи линии связи до пересечения с фронтальной проекцией переднего бокового ребра.

2. На рис. 79 показано построение проекций точки N, расположенной на боковой грани ASB прямой шестигранной пирамиды и заданной на чертеже горизонтальной проекцией n₁.

Когда  точки  расположены  на  гранях  пирамиды,  наклонённых  ко  всем  плоскостям проекций,  их  строят,  основываясь  на  следующем:  точка  принадлежит  плоскости,  если  она расположена  на  прямой,  лежащей  в  этой  плоскости.   Следовательно,  через  точку  N  нужно провести вспомогательную прямую, построить проекции этой прямой и на ней найти проекции точки N.

Рис. 79

Прямую можно проводить любую, но удобнее во всех случаях пользоваться прямой, параллельной основанию фигуры. В данном случае через точку N проведена прямая EF, параллельная  ребру  основания  АВ.  Параллельность  в  проекциях  сохраняется,  т.е.  проекции прямой EF будут параллельны проекциям ребра АВ.

Нахождение проекций точек, лежащих на рёбрах и гранях пирамиды, перпендикулярных плоскостям проекций, аналогично нахождению проекций точек на поверхности призмы.

3. На рис. 80а и б показано построение проекций точек, принадлежащих основанию и боковой поверхности цилиндра.

Рис. 80

Любая  точка,  принадлежащая  боковой  поверхности  цилиндра,  проецируется  на  окружность основания в плоскости проекций, перпендикулярной оси цилиндра. Пусть заданы фронтальные проекции точек А, В, С, D (рис. 80б). Профильные проекции точек принадлежат проекции основания — окружности.

Горизонтальные проекции можно построить, используя постоянную прямую чертежа (см. рис. 68). Проекции точки А, принадлежащей основанию цилиндра (рис. 80а) построены по выше описанному принципу.

4. На рис. 81 показаны приёмы построения проекций точек, принадлежащих боковой поверхности конуса.

Как  и  на  пирамиде,  на  поверхности  конуса  через  заданную  точку  можно  проводить линию, параллельную основанию конуса (параллель). На горизонтальной проекции – это окружность, а на фронтальной и профильной проекциях – горизонтально расположенные прямые линии (рис. 81а).

Можно проводить прямую линию (образующую), проходящую через вершину и основание конуса. Проекции точки В во всех плоскостях будут принадлежать проекциям образующей SC (рис. 81б).

Рис. 81

5. Построение проекций точек, расположенных на главных линиях шара, показано на рис. 76. Оно основано на принципе принадлежности и осуществляется только при помощи проекционной связи.

Проекции  любой  промежуточной  точки  можно  построить,  проведя  через  эту  точку линию,  параллельную  любой плоскости проекций.   Тогда  на  ту  плоскость,  которой  она  параллельна, эта линия спроецируется в виде окружности, а на две другие – в виде прямых линий, перпендикулярных оси симметрии. На рис. 82 это показано на примере построения проекций точки С.

Рис. 82

СПЛАЙН

Благодаря своим знаниям и программы 3d max профессионалы создают интересные грамотные проекты за короткие сроки.

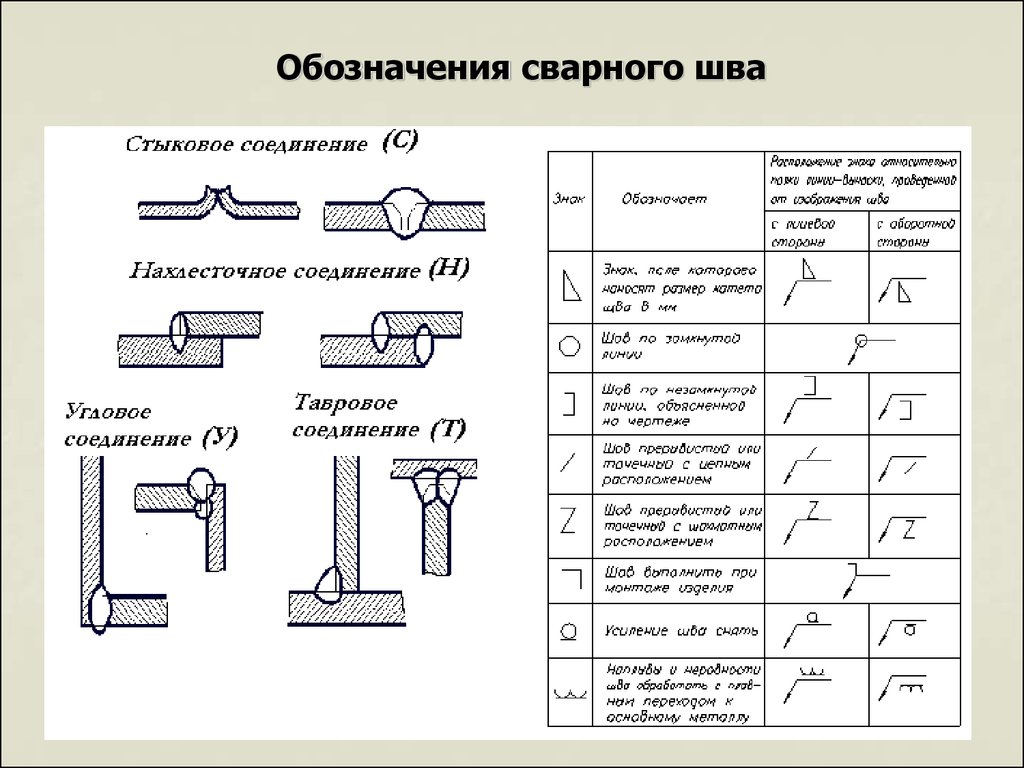

Основы машиностроительного черчения

Основы машиностроительного черчения

Каждый квалифицированный машинист автогрейдера должен разбираться в чертежах, как говорят, уметь читать чертежи. Это необходимо ему и при техническом обслуживании машины, и при ее ремонте, когда зачастую требуется восстановить или изготовить ту или иную деталь.

Чертежом считается оформленное графически на листе бумаги изображение изделия с соответствующими объяснениями, указаниями и исходными данными, необходимыми и достаточными для осуществления их изготовления, контроля и эксплуатации.

Изделием считается любая изготовленная предприятием продукция. Есть изделия основного производства (машины, оборудование, приборы и т. д.) и вспомогательного (для данного предприятия) производства (приспособления, штампы, инструмент и т. д.). Стандартом (ГОСТ 2.101—68 ЕСКД) установлены следующие виды изделий: детали, сборочные единицы, комплексы и комплекты.

Рекламные предложения на основе ваших интересов:

Дополнительные материалы по теме:

Деталью называется такое изделие, которое изготовлено из однородного материала без применения сборочных операций (вал, шестерня, болт и т. д.).

Сборочной единицей считается изделие, собранное из деталей или из деталей и других сборочных единиц (подшипник качения, двигатель, автогрейдер и т. д.).

Комплексом называется набор сборочных единиц, каждая с самостоятельными производственными функциями, выполняющих единую эксплуатационную функцию (поточная линия станков, комплекс машин для дорожного строительства и т. д.).

Комплектом называют набор сборочных единиц, играющих вспомогательную для комплектов и сборочных единиц роль (комплекты запасных частей, измерительной аппаратуры и др. ).

Чертежи на изделие относятся к так называемым конструкторским документам.

Чертежи, выполненные за конструкторскими досками, называются оригиналами. После переснятия или перекопировки их на специальные кальки и оформления подписями разработчика и других заинтересованных лиц они становятся подлинниками и могут неоднократно подвергаться переснятию. Для сохранения подлинников в работе используются переснятые с них чертежи — дубликаты. С целью использования чертежей в цехах при изготовлении или при эксплуатации машины с дубликатов или подлинников снимают так называемые копии (путем светокопирования и др.).

Чертежи машины выполняют согласно стандарту (ГОСТ 2.301—68) на прямоугольных листах определенного формата, обозначаемого числом, с размерами (в мм), представленными ниже.

Если изображение требует увеличения площади чертежа, допускается применение дополнительных форматов путем увеличения коротких сторон основного формата на величину, кратную их размерам (например, из формата 841X 1189 можно получить (841X 2) X 1189 = 1682Х X 1189).

Изделие на поле чертежа вычерчивается в определенном масштабе, т. е. в определенном отношении линейных размеров вычерченного изделия к его размерам в натуре. Например, если размеры изображенного изделия и натуры равны между собой, то изделие вычерчено в масштабе 1:1. Когда изделие имеет размеры, превышающие размеры формата чертежа, его вычерчивают в масштабе уменьшения (1:2; 1:2,5; 1:4; 1:5; 1:10; 1:15; 1:20; 1:40). Если же надо увеличить размеры вычерченного изделия по сравнению с натурой, то применяют масштаб увеличения (2:1; 2,5:1; 4:1; 5:1; 10:1; 20:1; 40:1). Ряд масштабов, предназначенных для использования в машиностроительных чертежах, устанавливает ГОСТ 2.302—68 ЕСКД.

Графическая часть чертежа выполняется различными по толщине и виду линиями. Типы используемых линий и их назначение устанавливает ГОСТ 2.303—68.

Изображение вычерченного на поле чертежа изделия может быть видом, разрезом и сечением.

Конечно, не всегда возникает необходимость изображать деталь в шести видах. В некоторых случаях достаточно ограничиться основными тремя (главный, вид сверху и вид слева). Их, как и остальные три вида, помещают на плоскость чертежа без каких-либо поясняющих надписей.

На видах могут быть изображены и невидимые для наблюдателя части изделия. Для этого используются штриховые линии, соответствующие контурам невидимых поверхностей.

Рис. 4.2. Разрез детали: а — сечение детали плоскостью; б — проекции и разрез детали

Они позволяют сократить число видов, так как улучшают представление о конструкции изделия.

Еще лучше, чем штриховые линии, представление о невидимых частях изделия могут дать разрезы, которые образуются, если изделие рассечь в любом месте секущей плоскостью, перпендикулярной желаемому направлению взгляда наблюдателя (рис. 4.2, а). В этом случае выявляется форма изделия в месте прохождения секущей плоскости и этот разрез штрихуется наклонной к основным линиям контура штриховкой, соответствующей материалу изделия. На разрезе вскрываются и те контуры, которые расположены сзади секущей плоскости; они при желании могут быть показаны на самом изображении разреза, но могут и не изображаться.

Места разреза на видах изделия отмечаются двумя толстыми отрезками, направленными вдоль секущей плоскости и расположенными с двух сторон изделия, не пересекая его, и перпендикулярными к ним стрелками, обозначенными заглавными буквами (А—А, Б—Б и т. д.), направление которых соответствует направлению взгляда наблюдателя. Сам разрез располагается либо соосно с изделием, либо в любом месте чертежа под подчеркнутыми буквами (через тире), например А—А (рис. 4.2, б), но обязательно с учетом направления стрелок. Однако он может быть повернут, для чего рядом с надписью А—А ставится слово «повернуто».

Сечением называется изображение, получаемое при пересечении секущей плоскостью или несколькими плоскостями изделия и отражающее его контуры, расположенные только в секущей плоскости. Сечения в отличие от разреза можно осуществлять и по дуге с указанием «развернуть». Показывается сечение, как и разрез, двумя толстыми отрезками и стрелками с заглавными буквами. Изображается оно также под этими подчеркнутыми буквами (через тире), например А—А.

Располагается сечение в любом месте поля чертежа. Если его нужно повернуть, ставится слово «повернуто». Сечение может быть наложенным, когда оно изображается тонкими линиями с внутренней штриховкой на самой детали, и вынесенным, когда оно отнесено от детали и изображено основными линиями тоже с внутренней штриховкой. Линии сечения и стрелки могут не ставиться, если сечения симметричны. Оси симметрии у них указываются штрихпунктир- ной тонкой линией.

По штриховке сечения или разреза легко определить материал насеченной детали. Для этого по ГОСТ 2.306—68 предусмотрена различная по виду штриховка.

Следует иметь в виду, что штриховка наносится под углом 45° к рамке чертежа в противоположных направлениях у смежных деталей. При совпадении линии контура детали и штриховки последнюю надо проводить под углом либо 30°, либо 60°. При больших площадях штрихуемой поверхности ее наносят только по краю контура.

Каждый чертеж содержит графическую и текстовую части, которые скомпонованы на поле чертежа определенным образом. Так, на рис. 4.3 и 4.4 представлены в качестве примера компоновки сборочного чертежа формата и детального чертежа формата. Графическая часть (три проекции изделия) на сборочном чертеже занимает поле чертежа слева и сверху, таблица с параметрами этой сборочной единицы находится справа вверху, а технические требования располагаются над штампом. В самом же штампе (в правом нижнем углу) помещается основная надпись со сведениями, включающими название изделия, его массу, масштаб изображения, индекс изделия, наименование предприятия, характер работы и подписи исполнителей.

Так же компонуются форматы. На самом небольшом формате сразу же над штампом с основной подписью располагаются технические требования к детали, а выше, занимая остальное поле чертежа, находится графическое изображение детали и справа от нее, если требуется, располагается таблица параметров. Для того чтобы судить о геометрических размерах изделия, изображенного на чертеже, служат размерные числа (размеры), проставляемые на проекциях (видах) изделия.

Линейные размеры на чертежах обозначаются в мм, а угловые — в градусах, минутах и секундах (например, 7°10’30”). Кроме размеров, на изображениях деталей в чертежах ставятся предельные отклонения размеров, посадки, допуски формы и расположения поверхностей, шероховатость и покрытия (см. рис. 4.4).

Предельные отклонения размеров показывают, насколько размеры детали, полученные при изготовлении, могут отличаться от номинальных размеров по проекту из-за неточностей изготовления, погрешности станков, приспособлений, инструмента для того, чтобы деталь могла быть установлена и работала бы в изделии нормально.

Рис. 4.3. Сборочный чертеж

Рис. 4.4. Деталировочный чертеж

Отклонение может быть верхним (со знаком «+») и нижним (со знаком «—»). Разность между верхним и нижним отклонениями называют допуском. Например, если у вала диаметром 50 мм верхнее отклонение равно +0,006 мм, а нижнее —0,005 мм, то допуск на диаметр будет равен +0,006— (—0,005) = = 0,011 мм. Следовательно, вал допускается изготавливать в пределах таких диаметров: наименьший 50 — 0,005= 49,995 мм, наибольший 50+0,006= = 50,006 мм.

Предельные отклонения ставятся рядом с номинальным размером справа от него меньшим шрифтом (например, 50t°). Если верхнее и нижнее отклонения равны, например 50t_°60o0o5, то это пишется так: 50± 0,005. Между верхним и нижним отклонениями находится так называемое поле допуска.

Посадки определяют характер сопряжения деталей друг с другом в сборках (например, вала и насаженного на него зубчатого колеса). А сопрягаться они между собой могут по-разному: если с зазором, то такая посадка считается подвижной, если с натягом, то посадка считается неподвижной. Есть посадки, в которых допустимы и зазор и натяг; они считаются переходными. Все посадки связаны с расположением полей допусков детали. По стандарту СЭВ 145—75 установлены допуски и отклонения в зависимости от номинальных размеров с учетом степеней точности или квалитетов. Их 19, обозначенных порядковыми номерами (01, 0, 1, 2, … 17).

Отклонения формы и расположения поверхностей влияют на долговечность деталей. Они указываются на чертежах согласно ГОСТ 2.308—79 условными обозначениями, помещенными в вынесенные прямоугольники, обращенные стрелками к данной детали.

Шероховатость поверхности представляет собой совокупность неровностей, образующихся на поверхности детали в результате механической обработки при ее изготовлении. ГОСТ 2789—73 установлены параметры шероховатости: Ra — среднее арифметическое отклонение профиля поверхности, Иг — высота неровностей профиля в 10 точках, Rmax — наибольшая высота профиля, Sm — средний шаг неровностей и др. Основными параметрами являются Ra и R2.

На всех поверхностях деталей должен быть указан параметр шероховатости. Для этого используется условный знак.

Условные знаки шероховатости располагаются острием вниз на линиях контура, выносных линиях, на полках выносных линий, на размерных линиях.

Покрытия, необходимые для придания деталям защитных, декоративных и прочных качеств, обозначаются на чертежах штрихпунктирной линией по контуру места покрытия с выносом на полке указания по характеру покрытия (например, «покрытие ХЗМ»).
