Пароизоляция Изоспан технические характеристики
Пароизоляция Изоспан использует современные технологии, благодаря которым Изоспан получил следующие преимущества:
- водонепроницаемость;
- возможность применения в различных сферах;
- высокая прочность при тестах на надрыв;
- огнеупорность;
- простота монтажа;
- стойкость к атмосферным осадкам;
- стойкость к перепадам температуры;
- стойкость к ультрафиолету от прямых солнечных лучей;
- стоимость;
- экологически чистый состав.
Типы Изоспана
Купить пароизоляцию, гидроизоляционную пленку, мембрану Изоспан различных типов по выгодной цене в Набережных Челнах. Квалифицированный персонал всегда поможет с выбором материала, с точным расчётом! Более 15 лет на рынке теплоизоляционных материалов! Наши специалисты помогут сориентировать Вас в выборе +7 965 618 20 20.
![]()
Ознакомиться с полным перечнем пароизоляционных материалов и ценам можно тут.
Существует несколько типов Изоспана, для маркировки которых используются буквы. Каждый вид разработан для своей сферы применения и имеет свои особые функции и характеристики.

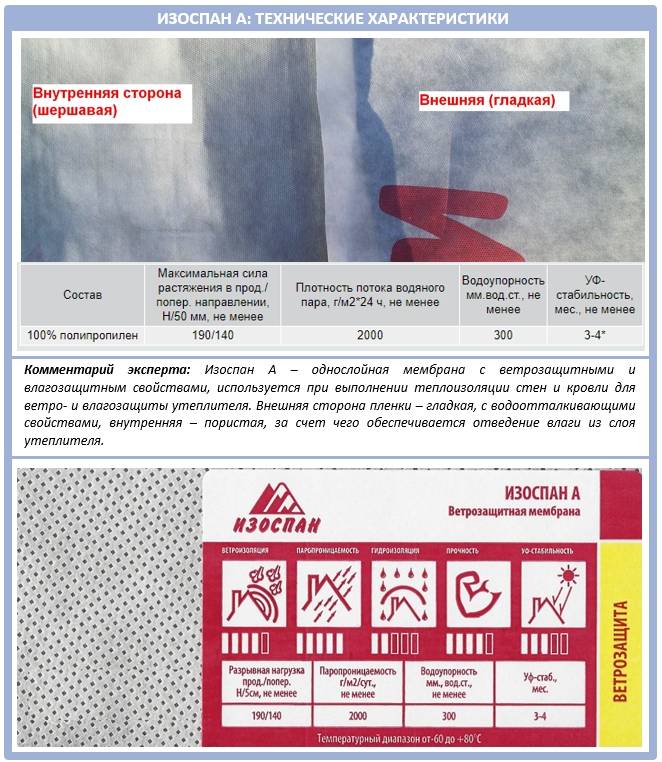

Изоспан А
Такие мембраны позволяют с одной стороны выпускать пар, чтобы в теплоизоляции не накапливалась влага, с другой – Изоспан позволяет проветривать утеплитель. А влага извне, которая становится причиной образования конденсата, и ветер вовсе не могут попасть внутрь конструкции. Противоположная сторона мембраны водоупорная.
Лучший способ продлить срок эксплуатации теплоизоляции – установить мембрану Изоспана, которая благодаря своим гидроизоляционным свойствам защитит утеплитель от влаги и ветра. В независимости от качества самого утеплителя под воздействием атмосферы он быстро потеряет свои свойства.
Укладка Изоспана А должна проходить с учетом трех основных правил:
- Угол наклона кровли может превышать 35 градусов.
- Монтаж мембраны в обязательном порядке проходит в безветренную и сухую погоду.
- Необходим воздушный зазор, создаваемый за счет контрольных реек, установленных на стропила.
Из-за того что Изоспан А работает по принципу обратного клапана, мембрана должна быть установлена снаружи поверх утеплителя. Наружу должна смотреть гладкая сторона. Мембрана укладывается широкими полосами внахлест следующему слою.
Изоспан B
Этот тип гидроизоляции Изоспана для кровли необходим для защиты от внутренних паров. Тип В состоит из двух слоев: с гладкой структурой и с ворсистой. Первая используется для лучшего соединения с утеплителем, а вторая – для впитывания накапливающегося конденсата.
Пленочная изоляция типа В используется для изоляции стен, крыш, перекрытий внутри здания. Считается универсальным средством защиты от конденсата.
Из-за особенности структуры Изоспана В, он укладывается ворсистой стороной вниз, также необходимо соблюсти зазор для сбора конденсата и его выветривания. Мембраны должны накладываться внахлест с захватом более 10 сантиметров
Изоспан C
Данный тип изоляции состоит из двух слоев, идентичных Изоспану В: первый имеет гладкую поверхность, а второй – ворсистую. Изоспан С используется для предотвращения скапливания конденсата путем впитывания частиц влаги внутри помещения. Область применения идентична с мембранами типа В.
Изоспан С выполняет следующие функции:
- Защита кровли.
- Изоляция влаги и пара.
- Защита деревянных и бетонных элементов от воздействий воды.
Но Изоспан С отличается своей повышенной плотностью мембраны. По этой причине стоимость полотна примерно на 50% выше типа В.
Изоспан Д
Прочный материал, который отличается полной влагонепроницаемостью. Полотно является односторонним: это ламинированное покрытие. Благодаря своей отличительной черте, Изоспан Д имеет широкий спектр применения в любых типах конструкций.
Изоспан Д применяется как барьер, не позволяющий собираться подкровельному конденсату. Материал хорошо противостоит атмосферному влиянию. Часто используется на строительных площадках для временного перекрытия кровли. Монтируется при установке бетонных блоков, которые должны соприкасаться с землей.
Мембрана Изоспан Д способна справляться с самыми сложными задачами:
- Гидроизоляция полов, соприкасающихся с землей.
- Утепление цокольных перекрытий.
- Создание временной кровли.
ембрана без проблем сможет противостоять умеренным механическим нагрузкам, благодаря чему большая снеговая нагрузка не повредит материал. Тип Д является самым прочным и надежным вариантом. Но вместе с этим повышается и цена пленки.
Также можно встретить и другие типы мембран, которые созданы для отдельных областей строительства:
Для чего нужна пароизоляция? Разбор причин образования пара и методов защиты от него. Вода во взвешенном в воздухе состоянии и осевшая на поверхностях в виде конденсата – главный враг строительных конструкций. Она медленно и неуклонно разрушает все известные виды материалов, в краткосрочной перспективе снижает прочностные качества и ощутимо сокращает теплоизоляционные характеристики. Защиту кровельного пирога от негативного действия влаги выполняет пароизоляционный барьер. Чтобы устроить его в соответствии с технологическими предписаниями, следует знать, для чего нужна пароизоляция и каким образом она сооружается.
Наряду с температурными показателями отмечается и повышение абсолютного уровня влажности. Так происходит, потому что теплый воздух способен удержать в себе больше парообразной воды, чем холодный. Чем ниже температура воздушной массы, тем меньше влаги она может включать.
Согласно обоснованным утверждениям физиков, в кубометре воздуха с t° = +20°С при стопроцентной абсолютной влажности содержится порядка 17,3 г парообразной воды. В тот же момент аналогичная стопроцентная влажность отмечается, если уличный термометр, к примеру, фиксирует t° = -10°С, а относительная влажность составляет лишь 2,3 г. Дело в том, что плотность холодного воздуха значительно выше, чем тот же показатель, но с более высокой температурой. Ясно, что при охлаждении воздушной массы ей приходится расставаться с избытком пара, который она уже не может вместить. Вот эта вода и выделяется в виде конденсата, оседающего при охлаждении на строительных конструкциях. С явлением выделения излишков воды из остывающей воздушной массы мы все отлично знакомы. Вспомним о туманах, характерных для раннего утра, наступающего после прохладной ночи в жаркий летний период. Правда природе влажный воздух не наносит столь серьезный урон, который угрожает строительным системам и материалам.
Большинство стройматериалов не могут противостоять воздействию осевшего на поверхностях конденсата: На отсыревшей древесине заводится грибок, приводящий в непригодность детали несущих конструкций. На металлических элементах зарождаются очаги ржавчины, даже если на них были незаметные микроскопические царапины. Сырой утеплитель теряет изоляционные качества, из-за чего в помещениях не удерживается тепло, ощущается холод и неприятный затхлый запах. Кроме конденсата, который образуется из-за разницы температурных показателей внутри и вне постройки, на строительные системы и материалы воздействует обильный поток бытовых испарений. Они выделяются растениями, животными, хозяевами в процессе дыхания. Пар формируется при приеме гигиенических процедур, приготовлении пищи, стирке, выполнении уборки и т.д. Выделяемые в ходе жизнедеятельности испарения устремляются туда, где насыщенность ими воздушной массы меньше. Пар постоянно движется в воздушной среде туда, где его мало и показания термометра ниже.
Сам процесс перетекания называется диффундированием. Через строительные системы преимущественно диффундируют испарения, а не сам воздух, которому проще пройти через неплотности в прилегании окон с дверьми к коробкам, вентиляционные устройства, открытые форточки и т.д. Преобладающая часть испарений просачивается наружу через перекрытия, кровельные конструкции и верхнюю часть стен, потому что теплый воздух вместе с имеющейся с ней влагой всегда движется вверх. Их-то и требуется обустраивать пароизоляцией, как на наиболее подверженные воздействию влаги элементы здания.
Нюансы устройства пароизоляционной защиты. Для защиты конструкций от вредного воздействия пара устраивают пароизоляционный барьер. Он призван либо абсолютно герметично перекрыть путь просачивания пара наружу через строительные системы, либо свести к минимальным значениям то, чему удалось этот барьер преодолеть.
Место в кровельном пироге. Пароизоляционную пленку устанавливают первой на пути движения испарений. Т.е. сначала пар обязан натолкнуться на указанное препятствие, предотвращающее проникновение преобладающего объема парообразной влаги.
В идеале, при стопроцентной изоляции, испарения дальше не пройдут, но идеальных условий для защиты кровельных систем на практике пока нет. Значит, предполагается, что некоторое количество влаги все же проникнет в толщу утеплителя. Это все, что смогло просочиться сквозь мельчайшие прорехи, микротрещины, участки неплотного соединения полотнищ в сплошной изоляционный ковер, должно выводиться через элементы вентиляционной системы. При грамотном устройстве кровельного пирога воды в любом состоянии в теле системы не остается вообще.
Барьер от воздействия пара устанавливается первым, если ориентироваться на отапливаемое помещение: При обустройстве мансардного помещения пароизоляцию крепят с внутренней стороны стропильной системы, а утеплитель устанавливают по скатам или между стропилинами. При обустройстве дома с чердачной крышей пароизоляцию располагают первой после обшивки потолка. Ее настилают сплошным ковром по балкам деревянного перекрытия или по бетонным плитам. При проведении ремонтных работ без замены элементов чердачного перекрытия пароизоляционный материал крепится к поверхности чернового потолка. Сейчас выпускают материалы с самоклеящейся основой, с помощью которых без особых проблем можно провести ремонт и существенно увеличить изоляционные свойства конструкций.
Учет способности пропускать пар. При устройстве кровельного пирога в обязательном порядке учитывается такая важная характеристика изоляционных материалов как паропроницаемость. Это способность проводить через себя испарения в объеме, заданном техническими свойствами. Выражается она в мг/м² в сутки, значения варьируют от 0 до 3000. Это означает, что указанное в технической документации к материалу количество парообразной воды сможет проникнуть через квадратный метр пароизоляционного материала за одни полные сутки. Для того чтобы в кровельном пироге или в системе утепления чердачного перекрытия не задерживалась влага, материалы располагают в определенном порядке. Он основывается на способности впускать в свою толщу и выводить пар: Первой со стороны помещения устанавливается пленка с наименьшей паропроницаемостью. Второй слой – теплоизоляция, с более высокими, чем у предыдущего слоя паропропускными возможностями. Третий слой – гидроизоляция, отличающаяся самой высокой паропроницаемостью в сравнении с установленными перед ней слоями. Упрощенно механику процесса можно описать так: испарения прошедшие через пароизоляционную защиту попадают в толщу утеплителя, который с бóльшей легкостью расстается с парообразной водой, чем первый слой. Пар движется дальше, к гидроизоляции, которая еще активней выводит его, чем утеплитель.
Подобным методом пароизоляционный барьер устраивают не только по несущим стенам и ограждающим конструкциям, но и между помещениями с различающимися эксплуатационными условиями. К примеру, над потолком кухни, внутреннего бассейна, санузла, если они расположены под утепленной обустроенной мансардой или жилым этажом. Отметим, что между гидроизоляцией и кровельным покрытием устраивается вентиляционный зазор, благодаря которому и осуществляется вывод парообразной воды из-под кровли. Если в устройстве водоотталкивающего ковра используется полимерная мембрана, то зазор оставляют только между ней и кровлей, т.к. она свободно пропускает влагу из теплоизоляционного массива наружу.
Если в качестве гидроизоляции применяется полиэтиленовая или полипропиленовая пленка, то подкровельную вентиляцию сооружают в два уровня. Первый устраивают между покрытием и гидроизоляцией, второй между ней и утеплителем. Дело в том, что обычный полиэтилен не пропускает влагу, потому ему запрещено напрямую контактировать с утеплителем.
Материалы для пароизоляционного барьер. Кроме сведений о грамотном сооружении утепляющих систем рачительному хозяину нужна еще и информация о видах пароизоляции, подходящих для строительства мансардной крыши и обустройства холодного чердака. Уже выяснили, что для защиты теплоизоляции потребуется материал с наименьшими пропускными в отношении пара способностями. Это значит, что паропроницаемость пленки должна исчисляться от нескольких сотых долей единицы до десятков. Максимальный допустимый предел – не более сотни мг/м² за сутки. Чем выше способность пропускать испарения, тем более ответственно необходимо отнестись к сооружению вентиляционной системы: к формированию продухов, установке аэраторов, устройству вентиляционных окон. Раньше для укладки пароизоляционного слоя использовали пергамин. Его паропроницаемость варьирует от 70 до 95 мг/м² за сутки. Пока в жилищное строительство не были внедрены пластиковые конструкции, материал довольно хорошо справлялся с защитными обязанностями. После того, как в жилищном строительстве стали активно использоваться полимерные окна, двери, отделка, возникла необходимость в усилении пароизоляционных качество применяемых материалов. Теперь в качестве пароизоляционного барьера используют: Пленки полиэтиленовые и полипропиленовые. Армированные варианты с увеличенной прочностью и устойчивостью к ультрафиолетовому воздействию. Их веский плюс кроется в доступной цене. Фольгированные полимерные мембраны. Пароизоляционные материалы, имеющие с одной стороны фольгированное покрытие. Кроме защиты от пара пароизоляция с фольгой препятствует утечкам тепла, крайне востребована она при обустройстве саун и русских парилок. Антиконденсатные пароизоляционные мембраны. Материалы с гладкой и шершавой сторонами.
Шершавую поверхность разворачивают навстречу потоку пара, чтобы исключить образование росы, гладкая препятствует возможному обратному просачиванию конденсата из теплоизоляции. Антиконденсатные мембраны универсальны. Благодаря особой структуре они могут служить как паро- так и гидроизоляцией. Важно помнить, что при выборе полимерных материалов для обустройства крыши необходимо учесть значения паропроницаемости. У гидроизоляционной оболочки способность проводить пар должна быть выше. В обустройстве скатов крыш с неэксплуатируемым чердаком антиконденсатная мембрана может быть использована в качестве гидробарьера. В подобных схемах пароизоляционный слой кладут на перекрытие, а различие в параметрах паропроницаемости может быть минимальным или не быть вообще.
Морально устаревший пергамин по нынешний день используется в устройстве пароизоляции под засыпной утеплитель, укладываемый на перекрытие неотапливаемых чердаков. Аналогичную роль достойно сыграют пленки из полиэтилена и полипропилена. Необязательно для этого использовать армированные разновидности, потому что считается, что механических воздействий на указанную прослойку производиться не будет. Полиэтиленовые пленки, а еще лучше их полипропиленовые виды устанавливаются в качестве пароизоляции мансардных крыш, если выделенный на возведение конструкции бюджет ограничен. Их укладывают с нахлестом, соединяют проклейкой скотчем, к стропилам крепят степлером или рейками. Нельзя сказать, что полимерные мембранные материалы существенно дороже полиэтилена. Если имеется возможность, лучше не экономить и приобрести именно эти специализированные пароизоляционные марки. Их соединяют с помощью двух- или одностороннего скотча. Обоснованный плюс мембран заключается в повышенной прочности и эксплуатационных сроках, близких по продолжительности к срокам службы кровельных покрытий. Видео о функциях и сооружении пароизоляции Ролик о парообразовании и необходимости барьера от пара: Как работает пароизоляционноый слой в пироге утепления: Специфика укладки пароизоляционных материалов: Пароизоляция в пирогах систем утепления имеет веское значение.
Без нее ощутимо снижаются теплотехнические свойства постройки, сокращаются сроки между проведением текущих и капитальных ремонтов. Важно не просто устроить защиту от пара, но и провести работы согласно технологическим правилам.
Пароизоляция в пирогах систем утепления имеет веское значение. Без нее ощутимо снижаются теплотехнические свойства постройки, сокращаются сроки между проведением текущих и капитальных ремонтов. Важно не просто устроить защиту от пара, но и провести работы согласно технологическим правилам.
Изоляционная пленка ИЗОСПАН® В в Калуге
2 660 ₽
В корзину
Быстрый расчет- утепленные скатные кровли
- каркасные стены
- внутренние стены (межкомнатные перегородки)
- чердачные перекрытия
- межэтажные перекрытия
- цокольные перекрытия
- Изоляционные материалы, изготовленные отечественной компанией ИЗОСПАН®, активно применяются в промышленном и частном строительстве с 2001 года и заслужили репутацию эффективного и доступного решения, чье качество доказано временем.
- Мембранный материал ИЗОСПАН® нашел широкое применение в системах утепления кровель, при оснащении стен и фасадов. Паропроницаемая структура решения обеспечивает естественную вентиляцию при хорошем уровне водоупорности.
- Материал состоит из двух слоев: один гладкий, второй с шероховатой поверхностью для удерживания капель конденсата и их испарения. Также он защищает внутреннюю часть здания от ветра и проникновения частиц волокнистого утеплителя, при этом не препятствует свободному воздухообмену.
Выберите нужные изоляционные пленки ИЗОСПАН
Изоспан В
пароизоляция
- Максимальная сила растяжения в прод./попер. направлении, Н/50 мм, не менее: 130/107
- Паропроницаемость: паронепроницаем
- Водоупорность, мм. вод. ст., не менее: 1200
- УФ-стабильность, мес.: 3–4 (приведенные данные по результатам лабораторных испытаний)
- Температурный диапазон применения материала: от −60 °С до +80 °С
- Ширина рулона: 1,6 м
- Площадь: 70 / 35 м2
- Изоспан В — двухслойный материал, выполненный из полипропиленового нетканого полотна и полипропиленовой пленки.
Одна сторона материала гладкая, другая — шероховатая.
Изоспан В fix
пароизоляция
- Максимальная сила растяжения в прод./попер. направлении, Н/50 мм, не менее: 130/107
- Паропроницаемость: паронепроницаем
- Водоупорность, мм. вод. ст., не менее: 1200
- УФ-стабильность, мес.: 3–4 (приведенные данные по результатам лабораторных испытаний)
- Температурный диапазон применения материала: от −60 °С до +80 °С
- Ширина рулона: 1,6 м
- Площадь: 70 / 35 м2
- Изоспан В fix — двухслойный материал, выполненный из полипропиленового нетканого полотна и полипропиленовой пленки. Одна сторона материала гладкая, другая — шероховатая. На полотно материала нанесены две клейкие ленты для герметизации нахлестов.
Изоспан С
паро-гидроизоляция
- Максимальная сила растяжения в прод./попер. направлении, Н/50 мм, не менее: 197/119
- Паропроницаемость: паронепроницаем
- Водоупорность, мм.
вод. ст., не менее: 1200
- УФ-стабильность, мес.: 3–4 (приведенные данные по результатам лабораторных испытаний)
- Температурный диапазон применения материала: от −60 °С до +80 °С
- Ширина рулона: 1,6 м
- Площадь: 70 / 35 м2
- Изоспан С — двухслойный материал, выполненный из полипропиленового нетканого полотна и полипропиленовой пленки. Одна сторона материала гладкая, другая — шероховатая.
Изоспан DM
паро-гидроизоляция повышенной прочности
- Максимальная сила растяжения в прод./попер. направлении, Н/50 мм, не менее: 700/650
- Паропроницаемость: паронепроницаем
- Водоупорность, мм. вод. ст., не менее: 1200
- УФ-стабильность, мес.: 3–4 (приведенные данные по результатам лабораторных испытаний)
- Температурный диапазон применения материала: от −60 °С до +80 °С
- Ширина рулона: 1,6 м
- Площадь: 70 м2
- Изоспан DM — материал на основе высокопрочного тканого полипропиленового полотна с антиконденсатной поверхностью.
Изоспан D
паро-гидроизоляция повышенной прочности
- Максимальная сила растяжения в прод./попер. направлении, Н/50 мм, не менее: 1068/890
- Паропроницаемость: паронепроницаем
- Водоупорность, мм. вод. ст., не менее: 1200
- УФ-стабильность, мес.: 3–4 (приведенные данные по результатам лабораторных испытаний)
- Температурный диапазон применения материала: от −60 °С до +80 °С
- Ширина рулона: 1,6 м
- Площадь: 70 / 35 м2
- Изоспан D — двухслойный материал, выполненный из высокопрочного тканого полипропиленового полотна и полипропиленовой пленки.
Изоспан D fix
паро-гидроизоляция повышенной прочности
- Максимальная сила растяжения в прод./попер. направлении, Н/50 мм, не менее: 1068/890
- Паропроницаемость: паронепроницаем
- Водоупорность, мм. вод. ст., не менее: 1200
- УФ-стабильность, мес.: 3–4 (приведенные данные по результатам лабораторных испытаний)
- Температурный диапазон применения материала: от −60 °С до +80 °С
- Ширина рулона: 1,6 м
- Площадь: 70 / 35 м2
- Изоспан D fix — двухслойный материал, выполненный из высокопрочного тканого полипропиленового полотна и полипропиленовой пленки.
На полотно материала нанесены две клейкие ленты для герметизации нахлёстов.
Изоспан RM
армированная паро-гидроизоляция
- Максимальная сила растяжения в прод./попер. направлении, Н/50 мм, не менее: 399/172
- Паропроницаемость: паронепроницаем
- Водоупорность, мм. вод. ст., не менее: 1200
- УФ-стабильность, мес.: 3–4 (приведенные данные по результатам лабораторных испытаний)
- Температурный диапазон применения материала: от −60 °С до +80 °С
- Ширина рулона: 1,6 м
- Площадь: 70 м2
- Изоспан RM — трехслойный материал, выполненный из полипропиленовой и полиэтиленовой пленок, армированных сеткой для достижения высокой прочности.
Изоспан RS
армированная паро-гидроизоляция
- Максимальная сила растяжения в прод./попер. направлении, Н/50 мм, не менее: 413/168
- Паропроницаемость: паронепроницаем
- Водоупорность, мм. вод. ст., не менее: 1200
- УФ-стабильность, мес.
: 3–4 (приведенные данные по результатам лабораторных испытаний)
- Температурный диапазон применения материала: от −60 °С до +80 °С
- Ширина рулона: 1,6 м
- Площадь: 70 м2
- Изоспан RS — трехслойный материал, выполненный из полипропиленового нетканого полотна и полипропиленовой пленки, армированных сеткой для достижения высокой прочности. Одна сторона материала гладкая, другая — шероховатая.
