На втором этапе производится склеивание листов карты в следующем порядке: 1. Листы карт склеиваются в горизонтальные или вертикальные полосы (выбираются по наименьшему количеству листов в полосе). Рисунок 3 – Нанесение клея на края листов карты Рисунок 4 – Склеивание двух листов карты Рисунок 5 – Нанесение клея для склеивания полос карты 2. Рисунок 7 – Склеивание карты Не следует увлекаться обильным намазыванием краёв карты, так как при этом на местах склейки образуются выпуклости, что создает трудности и неудобства при работе с картой (пользовании). 3. После склейки карты приводятся в прямоугольную форму указанных размеров (120х120 мм, 120х180 мм, 180х180 мм, 180х265 мм и т.д.). Со всех сторон обрезов карт наклеивается рельефная рамка (багет). Рисунок 8 – Приведение карты к прямоугольному виду 4. В целях обеспечения скрытности управления в обязательном порядке производится кодирование карт. Срезать края листа карты следует в определенном порядке, который обуславливается удобством работы на ней, а также самим процессом склеивания. Предварительно в местах склейки у всех листов, кроме крайних справа, срезают восточную (правую) и южную (нижнюю) сторону листа карты по ее внутренней рамке. После того как произведена срезка ненужных полей листов карты, в определенном порядке производится их склеивание. Склейку можно производить по колонкам или по рядам. Лучше всего начинать склеивать по короткому направлению. Вначале склеиваются листы карты по вертикали, образуя колонки склейки. При этом, вначале верхний лист наклеивается на нижний, образуя колонку из двух листов: затем лист наклеивается на необрезанное поле листа. В результате образуется колонка их трех листов, восточное (правое) поле которых срезано. Аналогично склеиваются листы карты каждой последующей колонки. После того как будут склеены все листы колонок, приступают к их склеиванию между собой. Склейка колонок ведется справа налево. Последовательность склейки колонок зависит от количества колонок в склейке. При склеивании карты рекомендуется применять канцелярский клей, клей их крахмала или обычный клейстер. Намазывать края карты рекомендуется кисточкой средней твердости, аккуратно накладывая на склеиваемые края листов тонкий слой клея. Складывание карты. Ничто не сказывается так отрицательно на пользовании рабочей картой, как небрежное ее складывание. Поэтому и нельзя мириться с тем, что некоторые командиры скручивают карту и хранят ее как попало. Правильное складывание рабочей карты обеспечивает: удобное размещение карты в планшете, полевой сумке; пользование картой без полного ее развертывания; быстрое нахождение на карте требуемого района; сохранение карты от преждевременного износа. Форма сложенной карты может быть различной. Это зависит от масштаба карты, а также от того, в каких условиях она будет использована. Для занятий, проводимых в классе, сложенная рабочая карта обычно должна соответствовать размерам и форме классного стола. Во время работы на местности целесообразно, чтобы рабочая карты была сложена в соответствии с формой и размерами планшета или полевой сумки. Не следует складывать по линии склейки, так как сразу же произойдет разрыв карты в местах склейки. Обычно склеенная карта складывается “гармошкой” размером листа формата А4. Карты больших размеров могут скручиваться в рулон, при этом их перенос и хранение осуществляется в тубусах. Порядок складывания карты:
а А4 h б) в)
Рисунок 9 – Порядок складывания карты Смотрите также: «Рабочая карта командира» 810.22kb. 5 стр. Из воспоминаний Куценко Михаила Алексеевича (1900 г р.), командира 1-го батальона 687 сп 141сд 32. 1 стр. Ж. Ж. Руссо Вкус горького детства 354.7kb. 1 стр. Воспоминания лейтенанта 1941-1945гг (Издано редакционно-издательским отделом кввкухз 07. 09. 1994г.) г. Кострома От издательства 558.52kb. 4 стр. 2 класс Карта № Современная Россия Карта № Русь в IX xiii веках Карта № Русские земли в XIV – XVI веках Карта № Россия в XVII – XVIII веках Богатырь Эушт 412.18kb. 1 стр. «Водоемы Краснодарского края» 29.55kb. 1 стр. Про то, как капитан второго ранга Мурашов чуть американский авианосец не потопил. Не знаю, как там звали командира «Энтерпрайза» 57.99kb. 1 стр. «Имя прилагательное» 98.4kb. 1 стр. Открытый урок по географии в 6 классе Тема урока: «Озёра» Цель урока: дать определение «озеро», «старица», «котловина», 125. 1 стр. Обучающий тур 52.57kb. 1 стр. Доог-2009 Вопросы обучающего тура 19.04kb. 1 стр. Калужская область 3744.41kb. 25 стр. |
.
Полосы склеиваются в карту, причем начинается склеивание полос снизу или справа (в зависимости от уже склеенных полос).
В последнем ряду южные (нижние) поля листов склейки не срезаются.
Иногда из-за деформации бумаги один лист (в пределах рамки) бывает несколько длиннее или короче другого. Для выравнивания рамок следует смазывать более короткий лист, так как смазанный влажный лист можно несколько растянуть или подогнать к смежному листу. Рабочую карту из большого количества листов склеивать в одну склейку не рекомендуется, особенно если ею предстоит пользоваться для работы в поле, в машине, бронетранспортере или танке. Помимо неудобства пользования, большие склейки чаще рвутся, приобретают выпуклую форму и быстрее приходят в негодность. Целесообразнее, если нужно, подготавливать карты из нескольких склеек.
09kb.
72kb.Подготовка карты к работе, важные характеристики
Подготовку карты к работе следует начинать сразу же после ее получения, чтобы в последующем при выполнении какой-либо задачи уже не затрачивать на это дополнительное время.
Наиболее целесообразно готовить карту к работе в такой последовательности. Сначала следует ознакомиться с полученными листами карты и склеить их (карта, особенно крупного масштаба, состоит, как правило, из нескольких листов), а затем «поднять» карту и сложить ее, придав склейке удобные для пользования форму и размеры.
Ознакомление с полученными листами проводится с той целью, чтобы уяснить все важные характеристики данной топографической карты, а также установить совпадения или различия в полученных листах, которые составят склейку нужного района.
В первую очередь нужно определить масштаб карты, значение которого дано на каждом листе под его южной рамкой. Затем следует ознакомиться с размерами километровой сетки, т. е. определить «цену» стороны квадрата сетки в сантиметрах карты и километрах местности. При этом необходимо помнить, что сторона квадрата километровой сетки для карт масштабов 1:10 000, 1 : 25 000, 1 : 50 000 соответствует одному километру на местности и соответственно 10, 4 и 2 сантиметрам на карте. А вот для карты масштаба 1 : 100 000 сторона квадрата равна 2 сантиметрам, масштаба 1 : 200 000 — 5 сантиметрам, что соответствует 2 и 10 километрам на местности. На топографических картах масштабов 1 : 500 000 и 1 : 1 000 000 километровые сетки не наносятся.
Уяснение масштаба полученных листов и размеров километровой сетки позволит не только судить о точности и степени подробности карты, но и определить возможность ее использования для решения предстоящих задач, так как карты различного масштаба предназначаются для использования в разных целях.
Важно установить, в какой степени карта отвечает действительной картине местности, не устарела ли она. В этом можно убедиться, прочитав в юго-восточном углу рамки год съемки и год рекогносцировки. В северо-западном углу рамки указаны номер и год издания данного листа, а также подписано, в какой системе координат составлен лист карты. Последнее особенно важно при использовании карты для целеуказания в прямоугольных координатах.
Знакомясь с картой, состоящей из нескольких листов, изданных в разное время, следует установить возможные расхождения в наиболее употребительных условных знаках. Ведь за время, прошедшее от одного издания до другого, могли быть введены совершенно новые условные обозначения или уточнены ранее существовавшие. Одни и те же местные предметы на листах карты разных изданий могут быть поразному обозначены, что нужно учитывать при работе с картой.
Для правильной склейки полученных листов карты надо предварительно установить их взаимное расположение. Сделать это нетрудно, если склейка составляется из небольшого количества листов.
Достаточно взять один из листов и посмотреть на каждой стороне его рамки номенклатуру четырех других листов. В тех случаях, когда требуется карта-склейка из большого количества листов, рекомендуется составлять схему расположения последних. Пользуясь этой схемой, можно безошибочно подобрать все листы склейки и расположить их в правильном порядке. Однако для правильного составления схемы расположения листов надо знать номенклатурную разграфку топографических карт различных масштабов по отношению к тому листу, который принят за исходный.
Так, для топографических карт масштабов 1 : 500 000, I : 200 000 и 1 : 100 000 в качестве исходного листа принят лист масштаба 1 : 1 000 000. Один лист карты этого масштаба охватывает территорию, равную по широте 4° и по долготе 6°. Номенклатура такого листа обозначается сочетанием буквы и числа, например, N-33, М-38, N-37 и т. д. В этой номенклатуре буква означает ряд, а число — номер колонны. Дело в том, что всю поверхность земного шара условились разбить на ряды, ограниченные отстоящими друг от друга на 4° параллелями, и на колонны, ограниченные меридианами через каждые 6°.
Обозначение рядов ведется начиная от экватора с буквы А латинского алфавита к обоим полюсам, а колонны принято нумеровать арабскими порядковыми числами, начиная с меридиана 180°.
На рис. 3 показано, как разграфлен лист карты масштаба 1 : 1 000 000 на листы карты масштаба 1 : 500 000. Исходный лист разделен на четыре части, каждая из которых имеет буквенное обозначение. Следовательно, если лист карты имеет обозначние, например, N-33-5 или М-38-В, то это означает, что данный лист представляет собой карту масштаба 1 : 500 000.
Рис. 3. Разграфка листа карты масштаба 1 : 1 000 000 на листы карты масштаба 1 : 500 000
Под номенклатурой понимают систему условных обозначений отдельных листов топографических карт.
Все обозначения номенклатуры листов карты более крупных масштабов записываются справа от номенклатуры исходного листа, в чем можно убедиться, обратившись к рис. 4.
Рис. 4. Разграфка листа карты масштаба 1 : 1 000 000 на листы карты масштаба 1 : 100 000 и 1 : 50 000
В одном исходном листе карты масштаба 1 : 1 000 000 содержится 36 листов карты масштаба 1:200 000 и 144 листа карты масштаба 1 : 100 000.
Для примера запишем номенклатуру заштрихованного листа — N-33-XV. Номенклатура листа карты масштаба 1 : 100 000 может быть записана N-33-81. Номенклатура листов карт более крупного масштаба обозначается еще проще. Так, запись М-33-75-А на листе обозначает, что этот лист карты масштаба 1 : 50 000. Легко догадаться, что эта номенклатура получена путем деления листа карты 1 : 100 000 на четыре части (А, Б, В, Г). Аналогично этому запись N-33-120-Г-а означает ее принадлежность к листу карты ) : 25 000. Лист этой карты составляет четвертую часть карты 1 : 50 000, где каждая часть занумерована слева направо русскими буквами а, б, в, г. Разделив один лист карты 1 : 25 000 на четыре части и занумеровав каждую из них арабской цифрой (1, 2, 3, 4), можно составить номенклатуру листа карты масштаба 1 : 10 000 — например, N-33-120-Г-а-2, N-33-120-В-6-4 и т. п.
Таким образом, зная систему составления номенклатуры топографических карт, совсем нетрудно расположить все полученные листы в определенном порядке или составить схему разграфки листов.

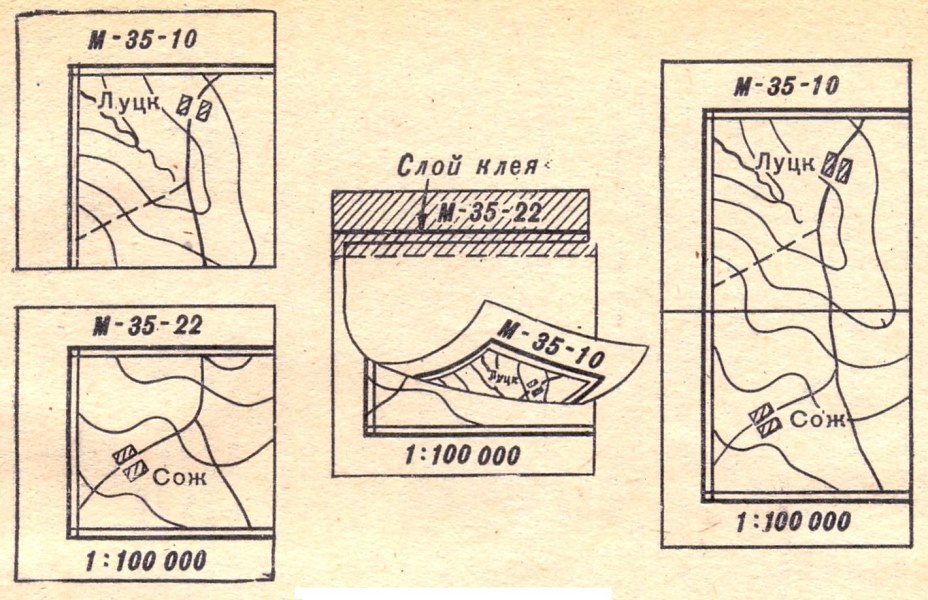

Затем приступают к склейке. Предварительно в местах склейки обрезают восточную и южную стороны листа карты по его внутренней рамке. Для этого рекомендуется пользоваться острым ножом или лезвием безопасной бритвы. При склеивании южная и восточная, то есть обрезанные стороны листа, накладываются соответственно на северную и западную части смежных листов. При соблюдении этого простого правила склейки смежных листов во время работы на склеенной карте карандашом или резинкой, когда производятся привычные движения рукой слева направо и сверху вниз, края листов в местах склейки не будут задираться.
Если требуется склеить много листов, то эту операцию можно производить последовательно — или склеивать в колонки (с севера на юг) или по рядам (с запада на восток). Лучше всего начинать склеивать по короткому направлению. Чтобы не испачкать карту клеем, обрезанный лист переворачивают лицевой частью вниз, совмещая его с необрезанным листом по линии склеивания, а затем кисточкой или тряпочкой аккуратно наносят клей на необрезанный лист тонким слоем полоской в два — три сантиметра шириной.
После этого обрезанный лист переворачивают и совмещают оба листа по линиям километровой сетки и по контурам. Следует иметь в виду, что если требуется склеить листы, выполненные в различных системах координат, их совмещают не по линиям километровой сетки, а по контурам местности и местных предметов. В этих случаях линии километровой сетки двух смежных листов совпадать не будут.
Чтобы уплотнить склейку и убрать остаток клея, нужно поперек линии склейки в сторону обреза провести сухой тряпкой или положить вдоль линии склейки полоску бумаги, используя для этого обрезки карты. Оставлять излишки клея не рекомендуется, так как это мешает работе на карте с карандашом и, кроме того, в местах, покрытых клеем, карта быстрее рвется при перегибах.
После склеивания листов карту следует на некоторое время оставить в развернутом виде, чтобы подсох клей. Затем целесообразно сделать общую оценку района той местности, на которой придется выполнять поставленную задачу, и в пределах этого района «поднять» карту.
Что означает «поднять» карту?
Как известно, на наших топографических картах основные условные обозначения местности и местных предметов нанесены разным цветом примерно одинаковой яркости. Эти цветные обозначения позволяют более наглядно представить, как выглядит интересующий нас район в действительности на местности. Однако в боевой обстановке нас в большей степени интересует какая-то определенная группа местных предметов или деталей рельефа местности и в меньшей степени — другие элементы.
Поэтому, чтобы карта была более наглядной и па ней отчетливо выделялись нужные нам для выполнения задачи подробности, на ней усиливается расцветка тех деталей, которые нас больше интересуют. Это и входит в понятие «подъем карты». Как показывает опыт, целесообразно «поднимать» высоты, овраги, водные преграды, дороги, мосты, броды, отдельные рощи и другие детали карты, которые могут использоваться в зависимости от конкретной задачи, решаемой с помощью карты.
Усиливать расцветку карты рекомендуется подтушевкой или дополнительной штриховкой нужных участков тем же цветом, которым на многоцветной карте обозначены интересующие нас детали местности и местные предметы.
Так, например, ручьи и реки «поднимаются» путем утолщения их изображения синим (голубым) цветом, дороги — утолщенной коричневой линией непосредственно по самой дороге или параллельно ей. Населенные пункты «поднимают», обводя их по внешнему контуру, подчеркивая или подписывая их более крупным шрифтом. Изображения небольших местных предметов (мостов, курганов, отметок высот, ям и т. п.) «поднимаются» вычерчиванием более крупного условного знака. Обозначения неровностей рельефа местности обычно подтушевываются коричневым и светло-коричневым цветом с более темным тоном в тех местах, где горизонтали гуще, то есть местность выше.
После «подъема» карты ее складывают. Карту нужно уметь складывать так, чтобы склейкой было удобно пользоваться, не разворачивая ее каждый раз полностью, а лишь открывая требуемый участок. Когда карта сложена правильно, она и сохраняется лучше.
Перед складыванием карты предстоит сначала определить, в каком районе предстоит больше всего работать. Листы этого района не должны завертываться внутрь.
Поясним эту мысль на примере. Допустим, что карта будет использоваться при движении по маршруту. Тогда она складывается полосой (размер полосы определяется величиной папки или планшета, где карта будет находиться большую часть времени) с маршрутом в центре полосы. Поскольку при работе с картой придется пользоваться километровой сеткой, ее числовые значения желательно подписать непосредственно на карте на тех местах, которые не будут подгибаться внутрь. Нумерацию километровой сетки можно подписывать, например, через одну или две линии, чтобы не затемнять карты. Те части склейки, которые не будут использоваться при движении по маршруту, подгибаются с обеих сторон тоже полосами и таких же размеров.
В результате такого складывания получится длинная полоса карты по маршруту. Эту полосу складывают в виде «гармошки» по размеру папки или планшета.
Теперь можно со всей уверенностью сказать, что подготовка карты к работе закончена.
| Дальше >> |
Связанные статьи:
1.
Что такое местность?
2. Назначение и содержание топографических карт
3. Классификация топографических карт
4. Подготовка карты к работе
5. Измерительные приемы, применяемые при работе с картой
6. Топографическое ориентирование по карте
7. Изучение местности по карте
8. Оценка маршрута движения, выбранного или назначенного по карте
9. Определение координат точек по карте
10. Целеуказание по карте
11. Топографическая привязка с помощью карты
12. Хранение и сбережение карт
Подготовка карты к работе — Мегаобучалка
УЧЕБНОЕ ПОСОБИЕ
По дисциплине
«Военная топография»
«Рабочая карта командира»
Автор: подполковник Савелов Г.А.
Обсуждено на заседании
учебного военного центра
Протокол № ___ от ________ 200_г.
Иваново 2009
СОДЕРЖАНИЕ.
1.
Рабочая карта командира – основной документ по управлению войсками………
2. Подготовка карты к работе……………………………………………………….
3. Содержание рабочей карты командира и правила ее ведения. Нанесение обстановки на карту………………………………………………………………………..
3.1. Условные знаки, сокращения, надписи на картах……………………………..
32. Целеуказания по карте…………………………………………………………..
4. Использование рабочей карты командира………………………………………..
4. 1. Составление боевых документов по карте……………………………………
4. 2. Использование карты при докладе и постановке задач……………………..
5. Топографическая карта – основное средство ориентирования на местности…..
5.1. Ориентирование по карте на месте……………………………………………..
5. 2. Ориентирование подразделений на местности……………………………….
5. 3. Ориентирование на местности в движении……………………………………
5.
4. Особенности ориентирования в различных условиях местности……………..
6. Схемы местности……………………………………………………………………..
6.1. Назначение схем местности и основные правила их составления………..
6.2. Условные обозначение, применяемые на схемах местности………………..
6.3. Способы составления схем местности…………………………………………..
Литература…………………………………………………………………………………..
Рабочая карта командира – основной документ по управлению войсками.
Управление войсками тесно связано с разработкой различных боевых документов. Эти документы исполняются письменно со ссылкой на топографические карты, непосредственно на топографических картах и в виде специальных графических документов. Наибольшее распространение в сухопутных войсках получили рабочие и отчетные карты.
Рабочей картойназывается топографическая карта, на которой графически с помощью тактических условных знаков и пояснительных надписей отображается оперативно-тактическая или специальная обстановка со всеми ее изменениями в ходе боевых действий.
На нее наносят все данные, помогающие офицеру ориентироваться в боевой обстановке, уяснять задачи, принимать решения и отдавать распоряжения.
В условиях ограниченного времени рабочая карта является основным, а часто единственным документом по управлению войсками. Рабочие карты используются при разработке боевых документов, составлении сводок, донесений и при личных докладах старшим начальникам.
Отчетная картаявляется графическим документом, показывающим деятельность части или соединения в бою за определенный отрезок времени. На ней наглядно отображается весь ход боевых действий части или соединения при выполнении боевой задачи. Отчетная карта ведется под непосредственным наблюдением начальника штаба.
Боевые графические документы составляются с целью решения вопросов, связанных с боевыми действиями войск, и облегчения управления ими или в интересах взаимной информации командиров и штабов. Такими графическими документами могут быть: схема-приказ, схема взаимодействия, схема проводной радиосвязи и т.
д.
В войсках связи на топографических картах наиболее часто разрабатываются планы и схемы связи или ведется рабочая карта командира подразделения или части.
Подготовка карты к работе.
Каждый командир должен работать всегда на подготовленной карте; это дает возможность решать задачи с наименьшей затратой времени. Правильно и заблаговременно подготовленная карта намного облегчает пользование ею в боевой обстановке и, главное, сокращает время для решения задач по управлению подразделениями. К этому необходимо добавить, что подготовленной картой можно пользоваться более продолжительное время, чем неподготовленной.
Подготовка карты слагается из выбора, оценки, склеивания, складывания и подъема карты. Наиболее целесообразно готовить карту к работе последовательно.
Выбор карты.
В качестве рабочей карты командиром могут использоваться карты масштаба 1 : 25 000, 1 : 50 000 и 1 : 100 000. Выбор масштаба карты зависит от условий предстоящих боевых действий, характера и содержания боевых задач, возлагаемых на то или иное подразделение.
Поэтому, прежде чем выбрать масштаб рабочей карты, командир должен изучить и уяснить район предстоящих боевых действий своего подразделения.
Наиболее подробной и точной картой является топографическая карты масштаба 1 : 25 000 (точность измерения до 250 м). Поэтому ее целесообразно применять для детальных расчетов, особенно связанных с решением огневых задач артиллерийскими и минометными подразделениями, инженерным оборудованием рубежей, районов и позиций, форсированием водных преград, десантированием и широко использовать в качестве рабочей карты командиров мотострелковых (танковых) подразделений, особенно при решении вопросов огневого поражения противника.
Карты масштаба 1 : 50 000 и 1 : 100 000 (точность измерения до 50 и до 100 м) широко используются в общевойсковом бою, при совершении маршей, перегруппировках, преследовании. Допускаемая ошибка при измерении расстояний позволяет использовать их в качестве рабочей карты командиров частей (подразделений).
Таким образом, все топографические карты тактического или оперативно-тактического назначения могут быть использованы как рабочие карты.
Оценка карты.
Выбрав необходимый для рабочей карты масштаб, значение которого дано на каждом листе под южной (нижней) стороной рамки, командир приступает к всесторонней оценке подобранной карты. Рабочая карта командира обычно бывает многолистная, состоит из серии стандартных листов, имеющих свою номенклатуру. Оценка карты заключается в изучении каждого листа карты. При этом уточняются масштаб и год съемки или исправления, год издания, система координатной сетки и поправка направления. Это делается для того, чтобы установить, в какой степени карта отвечает действительности, не устарела ли она. Год съемки и год обновления (исправления) указаны за рамкой листа карты в ее юго-восточном углу. В северо-восточном углу листа карты указан год издания, а также отражено, в какой системе координат составлен тот или иной лист, что необходимо учитывать при использовании рабочей карты при целеуказании в прямоугольных координатах.
Уяснив год съемки (исправления) и год издания, командир определяет точность и полноту нанесенной на нее топографической основы.
Карта более поздней съемки и обновленная (исправленная) точнее и вернее представляет местность, на которой предстоит действовать подразделению.
Изучая карту, состоящую из нескольких листов, изданных в разное время, необходимо выявить возможные расхождения в наиболее употребительных условных знаках.
Нужно учитывать, что за время, прошедшее от одного издания до другого, могут вводиться новые условные обозначения или уточнены ранее существовавшие. При этом одни и те же местные предметы на листах карты разных изданий могут быть по-разному обозначены.
Масштаб и год издания карты необходимо уяснить и для правильного оформления служебных заголовков на всех документах, разрабатываемых с помощью рабочей карты: приказов, распоряжений, донесений.
Оценка топографических характеристик карты: сетки координат, высот сечения, поправки направления – необходима командиру для целеуказания, ориентирования, решения огневых задач, определения условий наблюдения, проходимости местности в целях осуществления маневра силами и средствами в бою.
Склеивание карты.
Очень часто районы действий подразделений будут выходить за пределы одного листа карты. В этих случаях рабочая карта командира может состоять из нескольких листов. Для удобства пользования выбранными листами карт производится предварительное склеивание, т.е. нужные листы подклеиваются один к другому.
Для правильной склейки подобранных листов карты важно установить их взаимное расположение. Если рабочая карта будет состоять из нескольких листов, достаточно взять один лист, посмотреть номенклатуру соседних листов, которая указывается на каждой стороне рамки листа карты и подобрать требуемые для склейки листы. В тех случаях, когда рабочая карта состоит из большого количества листов, их подбор несколько усложняется. Для ускорения и облегчения подбора листов рекомендуется предварительно составить схему их расположения, пользуясь которой можно быстро и безошибочно подобрать необходимые для склейки листы и правильно расположить их для склейки. Вместе с тем следует подчеркнуть, что для правильного составления схемы расположения листов надо знать систему разграфки листов топографических карт различных масштабов, которая достаточно хорошо изложена в учебных пособиях по топографии.
Очень важно правильно склеить выбранные листы. Прежде чем приступать к склеиванию, нужно выполнить определенную подготовительную работу. Вначале необходимо правильно срезать края листов карты, не срезая самой карты. Для срезки краев карты следует пользоваться острым ножом или лезвием бритвы.

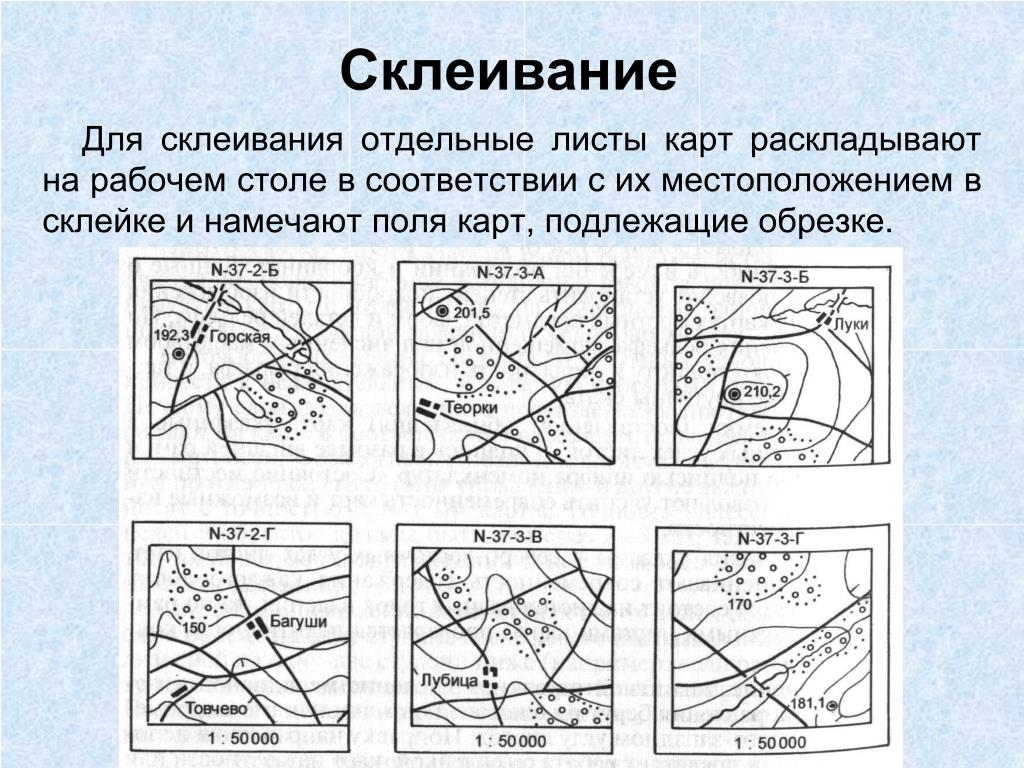

На первом этапе подбираются нужные листы карт, которые необходимо правильно срезать. Срезка краев листов производится в соответствии с рисунком 1
Рисунок 1 – Порядок срезки краёв листов карты
Рисунок 2 – Срезка краев листов карты ножницами
На втором этапе производится склеивание листов карты в следующем порядке:
1. Листы карт склеиваются в горизонтальные или вертикальные полосы (выбираются по наименьшему количеству листов в полосе).
| |||
|
|
| ||||
2.
Полосы склеиваются в карту, причем начинается склеивание полос снизу или справа (в зависимости от уже склеенных полос).
|
Не следует увлекаться обильным намазыванием краёв карты, так как при этом на местах склейки образуются выпуклости, что создает трудности и неудобства при работе с картой (пользовании).
3. После склейки карты приводятся в прямоугольную форму указанных размеров (120х120 мм, 120х180 мм, 180х180 мм, 180х265 мм и т.д.). Со всех сторон обрезов карт наклеивается рельефная рамка (багет).
|
4. В целях обеспечения скрытности управления в обязательном порядке производится кодирование карт.
Срезать края листа карты следует в определенном порядке, который обуславливается удобством работы на ней, а также самим процессом склеивания.
Предварительно в местах склейки у всех листов, кроме крайних справа, срезают восточную (правую) и южную (нижнюю) сторону листа карты по ее внутренней рамке. В последнем ряду южные (нижние) поля листов склейки не срезаются.
После того как произведена срезка ненужных полей листов карты, в определенном порядке производится их склеивание. Склейку можно производить по колонкам или по рядам. Лучше всего начинать склеивать по короткому направлению.
Вначале склеиваются листы карты по вертикали, образуя колонки склейки. При этом, вначале верхний лист наклеивается на нижний, образуя колонку из двух листов: затем лист наклеивается на необрезанное поле листа. В результате образуется колонка их трех листов, восточное (правое) поле которых срезано. Аналогично склеиваются листы карты каждой последующей колонки. После того как будут склеены все листы колонок, приступают к их склеиванию между собой.
Склейка колонок ведется справа налево. Последовательность склейки колонок зависит от количества колонок в склейке.
При склеивании карты рекомендуется применять канцелярский клей, клей их крахмала или обычный клейстер. Намазывать края карты рекомендуется кисточкой средней твердости, аккуратно накладывая на склеиваемые края листов тонкий слой клея. Иногда из-за деформации бумаги один лист (в пределах рамки) бывает несколько длиннее или короче другого. Для выравнивания рамок следует смазывать более короткий лист, так как смазанный влажный лист можно несколько растянуть или подогнать к смежному листу. Рабочую карту из большого количества листов склеивать в одну склейку не рекомендуется, особенно если ею предстоит пользоваться для работы в поле, в машине, бронетранспортере или танке. Помимо неудобства пользования, большие склейки чаще рвутся, приобретают выпуклую форму и быстрее приходят в негодность. Целесообразнее, если нужно, подготавливать карты из нескольких склеек.
Складывание карты.
Ничто не сказывается так отрицательно на пользовании рабочей картой, как небрежное ее складывание. Поэтому и нельзя мириться с тем, что некоторые командиры скручивают карту и хранят ее как попало.
Правильное складывание рабочей карты обеспечивает:
удобное размещение карты в планшете, полевой сумке;
пользование картой без полного ее развертывания;
быстрое нахождение на карте требуемого района;
сохранение карты от преждевременного износа.
Форма сложенной карты может быть различной. Это зависит от масштаба карты, а также от того, в каких условиях она будет использована. Для занятий, проводимых в классе, сложенная рабочая карта обычно должна соответствовать размерам и форме классного стола. Во время работы на местности целесообразно, чтобы рабочая карты была сложена в соответствии с формой и размерами планшета или полевой сумки.
Не следует складывать по линии склейки, так как сразу же произойдет разрыв карты в местах склейки. Обычно склеенная карта складывается “гармошкой” размером листа формата А4.
Карты больших размеров могут скручиваться в рулон, при этом их перенос и хранение осуществляется в тубусах.

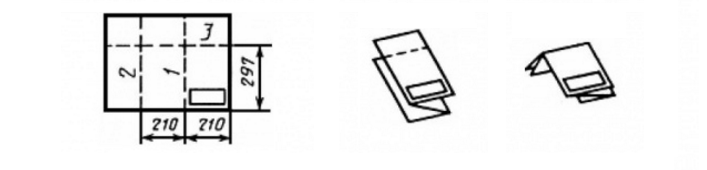

Порядок складывания карты:
1. Приложить лист бумаги формата А4 к обратной стороне склеенной карты за надписью «Гриф секретности», в соответствии с рисунком 9а.
2. По высоте h листа А4 сделать перегиб по всей длине карты изображением внутрь. (рисунок 9б)
3. Сделать сгибы карты по размеру получившейся горизонтальной полосы «гармошкой» сверху вниз.
4. Если при складывании карты снизу осталась полоса меньше высоты листа А4, то она сгибается внутрь сложенной карты. (рисунок 9 в)
5. Сложенная в горизонтальную полосу карта высотой hскладывается «гармошкой» по ширине a листа А4начинаяс начального положения, причем место, к которому первоначально был приложен лист А4 остается открытым, как показано на рисунках 9г, 9д (здесь наклеивается титульный лист – в соответствии с рисунком 10).
| |||||||||||||||||||||||||||
На форму сложенной рабочей карты влияет также характер предстоящей боевой задачи.
Так, например, если предстоит совершить марш, форма сложенной карты будет отличаться от формы складывания карты в оборонительном бою.
Плотное складывание карты обеспечивает лучшие условия для работы на ней.
Чтобы не допускать сморщивания листов и вздутостей, образуемых от оставшегося между сложенными листами карты воздуха, рекомендуется сложенную в определенную форму склейку рабочей карты аккуратно разгладить. При разглаживании карты необходимо осторожно пользоваться линейкой или другим твердым предметом, так как из-за остатков высохшего клея в местах склейки листов можно получить травму. Правильно сложенная карта обеспечивает длительное ее сохранение и пригодность для работы. При этом следует иметь в виду, что хорошие результаты при работе на карте получаются, если под листами карты будет твердое ровное основание. Поэтому планшеты для рабочей карты рекомендуется изготавливать из картона, пластмассы или другого плотного материала. При продолжительной работе на одной части склейки или на одном листе карты, особенно в ненастную погоду, рекомендуется листы карты покрывать калькой или восковкой, на которую можно наносить карандашами данные обстановки.
Подъем карты.
Важнейшим этапом при подготовке карты к работе является ее подъем. Это означает, что прежде чем использовать карту для работы, необходимо выполнить некоторые технические операции, имеющие цель облегчить чтение карты.
Подъем карты облегчает работу на ней, значительно сокращает время на разработку боевых документов, обеспечивает при меньшей затрате времени большую точность ориентирования и целеуказания.
Процесс подъема карты заключается в работе командира, направленной на то, чтобы более наглядно изобразить на ней те элементы местности или местные предметы, которые по характеру предстоящих действий войск необходимо выделить из остальных или дополнить карту новыми данными, требуемыми для оценки обстановки и принятия решения. Наиболее полно рабочая карта поднимается в тех случаях, когда на ней недостаточно наглядно выделены элементы местности и местные предметы, имеющие важное значение для боевых действий.
В зависимости от характера выполняемой боевой задачи, при подъеме карты могут выделяться не только разные объекты или элементы местности, но и различные свойства одних и тех же объектов или элементов местности.
Карта поднимается цветными карандашами с применением условных сокращений, обозначений и картографических знаков. Карандаши зеленого цвета применяются для подъема древесной и кустарниковой растительности, карандаши синего цвета – для подъема гидрографии и болот, светло-коричневого – для рельефа, темно-коричневого – для дорожной сети (кроме железных дорог) и черного цвета – для остальных объектов и для надписей.
Населенные пункты, железные дороги поднимаются увеличением их условного знака. Надписи названий населенных пунктов подчеркиваются или увеличиваются карандашом коричневого цвета.
Если необходимо поднять мелкий населенный пункт, то он обводится по внешнему контуру карандашом черного цвета, включая сады и огороды. Если командира интересует в самом населенном пункте какой-либо местный предмет, имеющий особое значение для выполнения боевой задачи, а сам населенный пункт не так важен, то следует выделить карандашом черного цвета только этот объект. При подъеме населенных пунктов нельзя увлекаться, иначе вместе выделения можно затемнить главное и, вообще, всю карту.
Обычно на карте поднимаются населенные пункты, ориентирующие полосу или направление наступления, рубеж, район, которым должны овладеть или который должны удерживать подразделения, узловые пункты на маршрутах движения при совершении марша и др.
Леса поднимаются карандашом зеленого цвета. Так как часть их конфигурации может служить ориентиром, границы лесов обводятся жирной линией, а площадь внутри заштриховывается слабым нажатием карандаша. При этом штрихи рекомендуется проводить возможно ближе один к другому, добиваясь получения ровного зеленого фона. Если площадь леса велика, можно ограничиться обводкой ее по контуру с оттенением внутри короткой зеленой штриховкой. Чтобы выделить вырубки, просеки, поляны, их при подъеме леса заштриховывают. При выделении кустов, обычно штрихуются отдельные кружочки, а площадь кустарника заштриховывается целиком. Реки, ручьи и каналы, изображенные на карте двумя линиями, поднимаются путем легкой тушевки карандашом синего цвета полоски между линиями, обозначающими русло реки.
Реки и ручьи, изображенные одной линией, оттеняются синим карандашом путем утолщения условного знака реки. Озера и пруды оттеняются между контурными линиями. Однако этим подъем реки не заканчивается. Кроме самой реки, на ней поднимаются мосты, броды и гидротехнические сооружения, имеющие важное значение для выполнения предстоящей боевой задачи.
Объекты, которые могут быть использованы в качестве ориентиров (тригонометрические пункты, заводы, фабрики, кирхи, могильники и др.), изображенные внемасштабными и условными знаками обводят черными кружками одинакового размера или подчеркивают.
Иногда командиру потребуется выделить на карте рельеф какого-нибудь участка местности. Чаще всего такая необходимость возникает при организации наблюдения за противником, системы огня, принятии мер по защите от оружия массового поражения, по маскировке и др. Рельеф обычно поднимают, оттеняя светло-коричневым карандашом одну или несколько горизонталей, там, где их форм выражена наиболее четко. Вершины командных высот заштриховывают и подчеркивают их отметки.
Кроме того, поднимают все те элементы рельефа, которые могут служить препятствием для действий танковых и мотострелковых подразделений.
Особое внимание уделяется подъему на карте изображения тех элементов местности, которые могут служить укрытием для защиты от воздействия ядерного оружия.
Очень важно знать, какую площадь (участок) карты необходимо поднять. Она зависит от конкретной боевой задачи подразделения или части.
– Подготавливая рабочую карту к предстоящему наступлению, необходимо поднять на карте исходный район для наступления, исходный рубеж (пункт), маршрут выдвижения, рубежи развертывания, рубеж перехода в атаку, рубежи, овладение которыми имеет особое значение для наступающих подразделений.
– При подготовке рабочей карты для организации и ведения оборонительного боя, она должна быть поднята: в своем расположении – не менее чем до тыловой границы подразделения; в сторону противника – на глубину вероятного расположения его тактических резервов.
При организации обороны, готовя рабочую карту командира, рекомендуется поднять весь район обороны подразделения и особенно выделить высоты, которые могут быть использованы для опорных пунктов, и маршруты выдвижения для возможных контратак. Впереди переднего края обороны необходимо поднять высоты, овраги, леса и другие местные предметы, которыми наступающий противник может воспользоваться. Важно также поднять основные дороги, ведущие со стороны противника, районы вероятного расположения основных позиций его артиллерии и районы возможных сосредоточений танков противника.
– При подготовке к совершению марша, в предвидении встречного боя на рабочей карте рекомендуется поднимать: дороги, по которым подразделения будут совершать марш, рокадные дороги, обеспечивающие связь с подразделениями, совершающими марш по параллельным маршрутам; маршруты выдвижения противника и рубежи вероятного столкновения с ним, районы (места) привалов, дневного (ночного) отдыха.
Надписи на картах
Внешний вид надписей определяется шрифтом, принятым для их выполнения, и качеством работы на карте.
Правильное размещение надписей, хорошее их выполнение делает карту наглядной и «читаемой».
Прямой шрифт применяется при оформлении как основной. Им обычно пользуются при написании служебных заголовков, надписей должностных лиц, заполнения таблиц и графиков, для легенд и других пояснительных надписей.
Наклонный шрифт (угол наклона букв и цифр равен 75 градусов к основанию строки) применяется во всех других случаях.
Высота, а следовательно, и размер букв в надписях зависят от масштаба карты, значимости подписываемого объекта или войсковой единицы, его площадной величины или линейной протяженности.
Расстояние между словами, между цифрами и словами должно быть не менее высоты заглавной буквы. Промежутки между буквами равны приблизительно 1/3 – 1/4 их высоты. Ширина букв (кроме Ж, Ш, Щ, Ы, Ю) должна быть не менее 1/3 и не более 1/2 высоты букв, ширина линии при написании буквы – 1/5 высоты буквы. Размеры надписей названий боевых документов, выполненных на карте, служебных заголовков, легенд, а также нумерация и наименование войск на картах с решениями командиров, планах связи, отчетных картах и т.
д. указаны в образцах написания букв и цифр.
Как получить военный билет или удостоверение ветерана
Содержание- Право на военный билет
- Как получить запасной военный билет или удостоверение личности зависимого лица
- Документы, необходимые для получения военного билета
- Первичный Перечень исходных документов, удостоверяющих личность
- Перечень дополнительных документов, удостоверяющих личность
- Информация, содержащаяся в военных билетах
- Информация в удостоверениях ветеранов
- Удостоверения ветеранов – два типа
- Идентификационные карты ветеранов
- Ветеран здоровья удостоверения личности
- Другие способы доказать военную службу
- Ваша DD 214 докажет военную службу
- Как вы можете получить различную удостоверение личности, чтобы доказать военную службу
A военный билет или удостоверение личности иждивенца — это ценная карта, которая может открыть множество ценных преимуществ, таких как здравоохранение через TRICARE, льготы на образование и доступ к базовым объектам, включая склад, базовый обмен, центры MWR и другие вспомогательные агентства.
К сожалению, получить военный билет не всегда так просто, как зайти в местный военный объект и запросить его. Только определенные лица имеют право на получение военного билета или удостоверения личности иждивенца. Мы расскажем об этих и других деталях в статье.
Как насчет удостоверения ветерана?
Отличный вопрос. Существуют ветеранские удостоверения личности, которые также можно использовать для разблокировки определенных ветеранских преимуществ, получения базового доступа к определенным видам деятельности и многого другого.
В этой статье мы расскажем о некоторых доступных формах военного билета, о том, кто имеет право на его получение, и об альтернативных формах удостоверения личности, подтверждающих военную службу, если вы являетесь ветераном вооруженных сил, который не имеет права на военную службу. Идентификационая карта.
Право на военный билет
Примечание: Как правило, для получения нового военного билета вы должны быть зарегистрированы в системе DEERS.
Это включает военнослужащего (спонсора) и правомочных иждивенцев (которые должны быть зарегистрированы в DEERS спонсором).
Как правило, вы имеете право на получение военного билета, если вы в настоящее время служите в вооруженных силах (действующая военная служба, гвардия, резерв или неактивный резерв) или являетесь военным пенсионером. Квалифицированные иждивенцы также имеют право на получение удостоверения личности иждивенца.
Наконец, некоторые ветераны имеют право на военный билет, если они награждены Почетной медалью, имеют 100-процентную инвалидность или при некоторых других ограниченных обстоятельствах.
Вот некоторые общие правила, касающиеся права на военный билет. Для получения более подробной информации обратитесь в местный офис персонала выдающей базы.
Идентификационная карта Active Duty.
- Вы должны иметь военный статус действительной военной службы и быть в системе DEERS.
Военный билет гвардии/резерва.
- Вы должны состоять в гвардии или резервах, которые могут включать в себя неактивные готовые резервы (IRR).
Военный билет пенсионера.
- Вы должны иметь квалификацию военного пенсионера, что обычно означает 20 лет активной военной службы или 20 лет службы в гвардии или резерве (хотя возрастные ограничения могут изменить квалификационные требования для пенсионеров гвардии/резерва). Военнослужащие, вышедшие на пенсию по состоянию здоровья, также могут иметь право на участие.
- Пенсионеры серой зоны будут получать другой военный билет до достижения ими 60-летнего возраста.
- Большинство бывших военнослужащих, не ушедших в отставку, больше не имеют права на военный билет.
- Есть несколько исключений для некоторых ветеранов, которые соответствуют следующим требованиям: получатели Почетной медали, ветераны со 100% инвалидностью, бывшие члены, получающие пенсионное вознаграждение, член временного медицинского обслуживания (TAMP) и некоторые другие.
Они получат форму DD 2765.
Удостоверение личности военного иждивенца.
- Сюда могут входить, помимо прочего: законные супруги, пережившие супруги, не вступившие в повторный брак, не состоящие в браке дети (включая усыновленных или пасынков), которые: младше 21 года, старше 21 года, но не могут обеспечивать себя самостоятельно (документация требуется), старше 21 года, но моложе 23 лет, которые посещают утвержденное учебное заведение в качестве студента дневного отделения (требуются документы).
- Существуют дополнительные правила для бывших супругов, родителей-иждивенцев/свекрови и в некоторых других случаях. Обратитесь в службу выпуска карты для получения дополнительной информации.
Удостоверение ветерана .
- Наиболее актуальную информацию см. в разделе ниже.
Другие типы удостоверений личности силовых структур.
Как получить запасной военный билет или удостоверение личности зависимого лица
Для получения дополнительной информации о том, куда обратиться, обратитесь в местный офис персонала базы или посетите Рапидс (RSL), чтобы узнать о требованиях к удостоверению личности и найти ближайшее удостоверение личности.
Card Facility/RAPIDS Station в зависимости от города, почтового индекса, штата или страны. Вот руководство пользователя планировщика встреч RAPIDS, которое поможет сориентироваться на сайте и назначить встречу с удостоверением личности.Документы, необходимые для получения военного билета
Заявители должны предоставить не менее двух оригиналов документов, удостоверяющих личность, из списка ниже. Идентификатор должен быть действующим и не просроченным. По крайней мере, одна из форм удостоверения личности должна быть из списка первичных документов, удостоверяющих личность. Вы можете использовать одну форму удостоверения личности из Списка исходных документов вторичной идентификации. Участник должен иметь подтверждение смены имени, если его имя изменилось.
Эти списки относятся к военным билетам, пенсионным билетам и иждивенческим билетам.
Основной список документов, удостоверяющих личность
- Паспорт США или карта паспорта США
- Водительские права США или удостоверение личности государственного образца с фотографией Квитанция (форма (I-551)
- Заграничный паспорт
- Документ о разрешении на работу с фотографией
- Карточка подтверждения личности (PIV)
Вторичное удостоверение личности Перечень первичных документов
Вторичный исходный документ, удостоверяющий личность, может представлять собой форму удостоверения личности из приведенного выше списка, при условии, что он не того же типа.
Например, вы не можете использовать в качестве удостоверения личности два разных паспорта из двух разных стран.- Карточка социального обеспечения США
- Свидетельство о рождении с официальной печатью – должно быть оригиналом или заверенной копией, выданной властями штата, округа, муниципалитета, владениями или отдаленными владениями США
- Удостоверение личности, выданное федеральным правительством, государством или местное государственное учреждение или организация; должна быть фотография
- Регистрационная карта избирателя
- Карта торгового моряка береговой охраны США
- Свидетельство о гражданстве США (форма N-560 или N-561)
- Свидетельство о натурализации (форма N-550 или N-570)
- Карта IF гражданина США (Форма I-197)
- Удостоверение личности для использования гражданином, постоянно проживающим в США (Форма I-179)
- Свидетельство о рождении за границей или свидетельство о рождении, выданное Государственным департаментом (форма FS-545 или форма ДС-1350)
- Карта временного проживания (форма I-688)
- Карта разрешения на работу (форма I-688A)
- Разрешение на повторный въезд (форма I-327)
- Проездной документ беженца (форма I-571)
- Документ о разрешении на работу, выданный Департамент внутренней безопасности (DHS)
- Разрешение на работу, выданное DHS, с фотографией (форма I-688B)
- Иностранное удостоверение личности с фотографией
- Водительское удостоверение, выданное канадским государственным учреждением
- Документ трибунала коренных американцев
Военные удостоверения личности включают имя члена, принадлежность (военизированные службы), агентство / отдел (отделение службы), дату истечения срока действия, звание, дату рождения, идентификационный номер Министерства обороны, номер льгот и дополнительную информацию.
в штрих-коде, чипе и/или магнитной полосе.Министерство обороны прекратило использование номеров социального страхования на военных и пенсионных удостоверениях, начиная с 2009 года. Идентификационный номер Министерства обороны теперь является основным идентификатором.
Один из самых частых вопросов, которые мы получаем, исходит от ветеранов, которые хотят получить удостоверение ветерана, подтверждающее их военную службу.
Существует множество причин, по которым может пригодиться свидетельство о прохождении воинской службы, в том числе получение ветеранских пособий, подтверждение прохождения военной службы для получения скидок или для личных дел.
К счастью, VA предлагает два типа удостоверений личности ветеранов: один для участников с рейтингом инвалидности, связанный со службой, и общий удостоверение ветерана для тех, кто не имеет рейтинга инвалидности. Правительство США приняло Закон об удостоверении личности ветерана 2015 года, который разрешает VA выдавать удостоверение личности ветерана всем ветеранам, уволенным с отличием.
VA начала выпуск этих карт в ноябре 2017 года.Удостоверения ветеранов – два типа
Ветеранские удостоверения выдаются двумя типами. Удостоверение личности ветерана (VIC) и удостоверение личности используются для оказания медицинских услуг.
Удостоверения ветеранов
Вирджиния начала выдавать официальные удостоверения ветеранов вооруженных сил, выданные Министерством обороны, ветеранам с почетным увольнением, начиная с ноября 2017 года.
Обратите внимание, что эти удостоверения ветерана не являются военными. Они просто показывают, что вы достойно служили в вооруженных силах США, и не будут использоваться для предоставления военных льгот, доступа к базе или других ветеранских льгот. Если вы служили в армии и с тех пор уволились, но не уволились из армии, вы не можете иметь право на получение военного билета.
Ветераны должны быть демобилизованы с отличием, чтобы иметь право на получение этого нового ветеранского удостоверения. Узнайте больше о том, как повысить характеристику вашего военного увольнения.
Медицинские удостоверения ветеранов
VA также выдает ветеранские удостоверения здоровья для ветеранов, состоящих в медицинской системе VA.
Многие ветераны считают, что они должны получать пособия по инвалидности, связанные со службой, чтобы иметь право на получение медицинских пособий VA. Это не тот случай. Все ветераны потенциально имеют право на участие на основе различных критериев, в том числе, когда и где они служили, есть ли у них состояние здоровья, связанное со службой, были ли они демобилизованы по медицинским показаниям, служили в зоне боевых действий, недавно вернулись из-за границы. , или другие условия. Каждая ситуация уникальна, и каждый ветеран должен связаться с VA, чтобы определить свой статус приемлемости.
Обновление: с 1 января 2020 г. ветераны с удостоверением личности ветерана имеют право на доступ к военным объектам для использования базы обмена, магазина и некоторых видов деятельности MWR.
Другие способы подтверждения военной службы
Военный билет — это официальный способ подтвердить свою военную принадлежность.
Но некоторые люди предпочитают не вытаскивать свое удостоверение личности на публике. И, конечно же, многие ветераны хотят предъявить свидетельство о службе, но больше не имеют права на получение военного билета. В этих случаях вам нужен другой способ доказать свою военную службу.Ваш DD 214 подтвердит военную службу
Самый простой способ подтвердить военную службу без одного из вышеуказанных удостоверений личности — это форма DD 214, которая является документом, служащим вашим послужным списком. Это выдается всем военнослужащим, когда они увольняются с военной службы (раньше военные выдавали форму DD размером с бумажник 214, но, насколько я знаю, это уже не так).
К сожалению, носить с собой документ формата Letter неудобно. Один из советов, который мы получили от многих ветеранов, заключается в том, чтобы отнести форму DD 214 в магазин канцелярских товаров, такой как Office Depot, Office Max, Fed-Ex/Kinkos и т. д., и попросить их уменьшить карту до размера бумажника.
и заламинировать. Это даст вам документ размером с кошелек, который докажет вашу службу.Примечание: Форма DD 214 — один из самых важных документов, которые вы получите, так что берегите его! Вот более подробная информация о форме DD 214, в том числе о том, как получить новую форму DD 214.
Если у вас нет доступа к вышеуказанным вариантам удостоверения личности ветерана, вы все равно можете подтвердить свою военную службу другими способами.
Как получить другое удостоверение личности для подтверждения военной службы
К сожалению, форма DD 214 не является удостоверением личности с фотографией, это просто документ. К счастью, есть много других способов доказать свою военную службу.
Если вы ищете удостоверение личности с фотографией или другое удостоверение личности размером с бумажник, подтверждающее вашу военную службу, вам могут подойти следующие варианты:
Государственные водительские права или удостоверение личности.
- Многие штаты теперь включают отметку ветерана на своих водительских правах или удостоверениях личности, выданных штатом. Если это так, вы должны иметь возможность получить удостоверение личности в вашем штате. Позвоните в Департамент транспортных средств штата или в отдел лицензирования для получения дополнительной информации. Вам, вероятно, потребуется принести форму DD 214, чтобы подтвердить свою военную службу.
Программа удостоверения личности ветерана штата или округа.
- Некоторые округа или другие сообщества выдают ветеранские удостоверения. Это не «официальные удостоверения личности правительства США или штата», но они могут быть ценны в местном сообществе, так как многие рестораны и розничные продавцы продлевают скидки в качестве «спасибо за вашу услугу». Эти карты также могут быть полезны для местных или окружных программ льгот, но они различаются в зависимости от региона.
Членский билет Организации обслуживания ветеранов.
- Многие организации обслуживания ветеранов, такие как DAV, VFW, Американский легион и другие организации, имеют членские карты. Обратитесь в местную военную организацию, чтобы узнать о квалификационных требованиях.
Знаете ли вы какие-либо другие формы удостоверения личности, которые можно использовать для подтверждения военной службы? Если это так, пожалуйста, свяжитесь с нами. Мы добавим его в список.
Источник фотографии удостоверения личности VA: WikiMedia Commons0001
Форма оплаты депозита военной службы DFAS предназначена для использования федеральными гражданскими служащими для выплаты причитающейся суммы депозита военной службы. Эта форма не может быть использована до тех пор, пока не будет получено уведомление из отдела расчета заработной платы, обслуживающего работника, с указанием причитающейся суммы. Для заполнения формы требуется конкретная информация из письма-уведомления (база данных и идентификатор сотрудника).
Оплата может быть произведена онлайн через Pay.gov с использованием информации расчетно-сберегательной учетной записи (ACH), дебетовой карты с логотипом банка или PayPal (связанной только с расчетно-сберегательной учетной записью — ACH). Дополнительные инструкции о том, как обрабатывать платежи , доступны в электронном учебнике по платежам за военную службу DFAS (MSD) на YouTube.Инструмент оценки выкупа военной службы может помочь вам оценить, во сколько вам может обойтись выкуп вашего времени. Этот инструмент предназначен для оценки, и лучший способ определить точную сумму — выполнить следующие шаги.
Как выкупить военное время?
1. Заполните отдельную форму запроса на расчетный заработок во время военной службы, RI 20-97 для каждого рода войск.Приложите свидетельство об освобождении или освобождении от действительной службы 0042 , DD 214 (или аналогичный) и любые имеющиеся записи о заработной плате или продвижении по службе в RI 20-97 и отправить в соответствующий военный финансовый центр.
Для получения расчетного дохода требуется подтверждение службы. Список приемлемых документов .Примечание: Чтобы получить копию вашего DD214, напишите или отправьте форму запроса на военную документацию, стандартную форму 180 (SF-180) по адресу:
Национальный центр кадрового учета
Военное личное дело
9700 Page Avenue
Сент-Луис, Миссури 63132-51002. После того, как вы получите расчет предполагаемого военного дохода от военного финансового центра по почте, обратитесь в отдел кадров за помощью в заполнении соответствующих заявлений. ) из списка ниже в зависимости от вашей личной ситуации:
- Если вы являетесь сотрудником Федеральной пенсионной системы для служащих (FERS), заполните Заявление на выплату кредита за услуги, SF 3108 .
- Если вы являетесь сотрудником пенсионной системы государственной службы (CSRS), заполните Заявление о внесении депозита или повторном депозите, SF 2803.
3. Отправьте отчет о предполагаемых доходах, DD 214 и SF 2803 или SF 3108 в свой отдел кадров.
Если вы работаете в DFAS, Агентстве оборонных информационных систем (DISA), Агентстве по аудиту оборонных контрактов (DCAA), Генеральном инспекторе Министерства обороны (DoDIG), Центре технической информации Министерства обороны (DTIC), Университете оборонных закупок (DAU) или Национальном Университет обороны (NDU), ваш отдел кадров — DFAS. Пожалуйста, отправьте информацию по адресу:
Центр общих услуг DFAS
Отдел пособий, DHFOPB
8899 East 56th St.
Indianapolis, IN 46249-6485необходимые документы в отдел расчета заработной платы. *
*Обратите внимание, если ваш отдел кадров перекладывает на вас ответственность за подачу заявления, может возникнуть риск задержки обработки вашего военного депозита из-за неполного пакета. Уведомление с запросом дополнительной информации будет отправлено непосредственно вам по почте
5.
Отдел расчета заработной платы рассчитает окончательную сумму вашего военного залога и сообщит вам о ней по почте с инструкциями по оплате.6. Осуществляйте платежи непосредственно в отдел расчета заработной платы путем удержания из заработной платы, формы pay.gov , чека или денежного перевода , как указано в письме с запросом на выплату военного залога, которое вы получаете. Депозит может быть внесен единовременно или в рассрочку. Общая сумма вашего депозита и оставшаяся сумма к уплате будут отражены в блоке 20 вашего отчета об отпуске и доходах. Каждый платеж и общая сумма за год будут отражены в поле вычетов вашего LES.
7. После того, как вы полностью оплатили свой военный депозит, либо через pay.gov, либо чеком, либо денежным переводом, ваш отдел заработной платы отправит вам письмо о полной оплате. Если ваш военный депозит выплачен в полном объеме за счет вычетов из заработной платы, вы должны запросить Письмо о полной оплате в отделе кадров или у представителя отдела обслуживания клиентов. Заявка на возмещение будет отправлена с заголовком «Военный депозит, уплаченный в заполненном письме».8, если вы работаете в DFAS, DISA, DCAA, DoDIG, DTIC, DAU или NDU, вашим отделом кадров является DFAS. Чтобы запросить письмо о полной оплате, отправьте запрос в свой отдел кадров. . Пожалуйста, отправьте информацию по адресу:
Центр общих услуг DFAS
Отдел льгот, DHFOPB
8899 East 56th St.
Indianapolis, IN 46249-6485Или по факсу 1-866-401-5849 91037
Сколько времени это займет обработать запрос? - Право на участие: кому нужна идентификационная карта, какого типа и когда?
- Как получить новую карту?
- За сколько времени я должен продлить свою карту?
- А как насчет удостоверения личности силовых структур нового поколения?
- Что мне нужно взять с собой, чтобы продлить карту?
- Как обновить информацию в DEERS?
- Могу ли я получить карту по почте?
- Что делать, если у меня есть еще вопросы?
- Временный опекун ребенка проживает вдали от места службы родителей и должен пользоваться медицинским учреждением, отличным от того, в котором ведется учет ребенка; или ребенок временно проживает вдали от спонсора и нет подходящего супруга.
- Ребенок от супружеской пары или родителя-одиночки.
- Внешний вид ребенка требует рассмотрения.
- Ребенок не проживает в семье с правомочным взрослым членом семьи.
- Недееспособные лица старше 21 года
- Родители-иждивенцы
- Незаконнорожденный ребенок спонсора-мужчины, отцовство которого не было установлено в судебном порядке
- Внебрачный ребенок супруга спонсора
- Не состоящие в повторном браке и не состоящие в браке бывшие супруги, ходатайствующие о первоначальной выдаче удостоверения личности.
- Как заявитель, вы должны предоставить портретную фотографию размером 8 на 10 дюймов или 5 на 7 дюймов, включая ваши физические характеристики (например, цвет глаз и волос, вес и рост). Требования к фотографии очень специфичны, поэтому позвоните в ближайшее удостоверение личности для получения подробной информации.
- Нотариус должен заверить вашу подпись на письменном заявлении о вашей личности. В случае нарушения здоровья допустима справка от лечащего врача.
- После того, как вы отправите запрос на получение удостоверения личности по почте с вашей фотографией в офис выдачи удостоверений личности, вам будет отправлено удостоверение личности/заявление заказным письмом для подписи. Подпишите соответствующий блок на удостоверении личности и вернитесь в офис, выдавший удостоверение личности.
Они получат форму DD 2765.
Card Facility/RAPIDS Station в зависимости от города, почтового индекса, штата или страны. Вот руководство пользователя планировщика встреч RAPIDS, которое поможет сориентироваться на сайте и назначить встречу с удостоверением личности.
Например, вы не можете использовать в качестве удостоверения личности два разных паспорта из двух разных стран.
в штрих-коде, чипе и/или магнитной полосе.
VA начала выпуск этих карт в ноябре 2017 года.
Но некоторые люди предпочитают не вытаскивать свое удостоверение личности на публике. И, конечно же, многие ветераны хотят предъявить свидетельство о службе, но больше не имеют права на получение военного билета. В этих случаях вам нужен другой способ доказать свою военную службу.
и заламинировать. Это даст вам документ размером с кошелек, который докажет вашу службу.
Оплата может быть произведена онлайн через Pay.gov с использованием информации расчетно-сберегательной учетной записи (ACH), дебетовой карты с логотипом банка или PayPal (связанной только с расчетно-сберегательной учетной записью — ACH). Дополнительные инструкции о том, как обрабатывать платежи , доступны в электронном учебнике по платежам за военную службу DFAS (MSD) на YouTube.
Для получения расчетного дохода требуется подтверждение службы. Список приемлемых документов .
Отдел расчета заработной платы рассчитает окончательную сумму вашего военного залога и сообщит вам о ней по почте с инструкциями по оплате.
Заявка на возмещение будет отправлена с заголовком «Военный депозит, уплаченный в заполненном письме».После того, как все необходимые документы будут отправлены в отдел расчета заработной платы для гражданских лиц, обработка вашего запроса займет приблизительно 3 0 рабочих дней. Если вы не получили уведомление по истечении ожидаемого времени ожидания, позвоните в нашу службу поддержки клиентов по номеру 9.0357 800-729-3277
Важное напоминание: Подтверждение вашей службы требуется для получения вашего предполагаемого дохода.
Расчетный заработок требуется независимо от того, выкупаете ли вы время на основании Закона о правах на трудоустройство и повторное трудоустройство силовых структур (USERRA).
Последнее обновление 24 мая 2022 г.
MOAA — удостоверения личности
(обновлено в июле 2022 г.)
Нужно обновить военный билет, но не знаете как? Потеряли удостоверение личности? Нужно получить новый ID для члена семьи? Нужно обновить адрес или другую информацию? MOAA организовал ресурсы, которые вам понадобятся для всех перечисленных ниже действий; щелкните ссылку, чтобы перейти непосредственно к интересующей теме, или прокрутите вниз, чтобы просмотреть всю информацию:
Право на участие: кому требуется удостоверение личности, какого типа и когда?
Удостоверение личности силовых структур предназначено для членов семей военнослужащих, пенсионеров и бывших военнослужащих, членов резерва индивидуальной готовности и недействующих членов Национальной гвардии.
К другим членам военного сообщества, которые могут иметь право на военные льготы, относятся бывшие супруги, не вступившие в повторный брак, ветераны со 100% инвалидностью и получатели переходного медицинского обслуживания.
Карта общего доступа (CAC) — это стандартное удостоверение личности для действующих военнослужащих, а также избранных резервистов, гражданских служащих Министерства обороны США и некоторых подрядчиков.
Срок продления военных билетов зависит от множества факторов; как правило, это каждые четыре года, а срок действия указан на лицевой стороне карты.
Детям до 14 лет удостоверение личности не выдается, если:
Начиная с лета 2021 года Министерство обороны США начало выдавать идентификационные карты для военнослужащих (USID) с неопределенным сроком действия супругам-иждивенцам и другим соответствующим лицам в возрасте 65 лет (ранее 75 лет). Этот выпуск не распространяется на карты, выпущенные с неопределенным сроком действия до 2021 года.
Если вы зарегистрированы в Системе отчетности о правах на зачисление в министерство обороны (DEERS), ваше право на участие может быть подтверждено, и карта может быть выдана в ближайшем офисе выдачи военных билетов.
Самый простой способ записаться на прием — посетить веб-сайт ID Card Office Online (RAPIDS). На сайте есть локатор офисов с ID-картой, где вы можете указать свой почтовый индекс и найти ближайший к вам офис. В настоящее время многие офисы не отвечают на звонки, поэтому лучше записаться на прием онлайн.
Встречи заполняются быстро. Если вы не можете найти доступную встречу, возможно, вам придется расширить радиус поиска и поискать дальше. В некоторых офисах также есть часы приема.
Заявление на получение удостоверения личности для следующих особых категорий персонала должно быть подтверждено в их служебном подразделении (армия, корпус морской пехоты, военно-морской флот, военно-воздушные силы, космические силы, береговая охрана, служба общественного здравоохранения США и Национальное управление океанических и атмосферных исследований):
Насколько заблаговременно я должен продлевать свою идентификационную карту?
Бенефициары должны подать заявление на получение нового удостоверения личности, если срок действия их существующей карты истекает в течение 90 дней.
Многие пункты выдачи карт имеют значительное количество клиентов, поэтому рекомендуется записаться на прием задолго до истечения срока действия.
Впервые представленная в июле 2020 года, USID-карта следующего поколения преобразует текущую идентификационную карту в пластиковый картон с улучшенными функциями безопасности. Учреждения по выдаче удостоверений личности будут выдавать карты USID следующего поколения тем, у кого истекает срок действия удостоверений личности.
Лица со старыми картами с неопределенным сроком действия (INDEF) могут обменять эти карты на карты USID следующего поколения, следуя инструкциям в разделе «Как получить новую идентификационную карту»? Согласно отчету Military.com за июль 2022 года, планы предусматривают полный отказ от старых карт к 2026 году; MOAA связалось с центром данных Минобороны по кадровым ресурсам, чтобы определить конкретную дату, и ему сказали, что она «еще не определена», и что официальные лица «рекомендуют тем, у кого есть удостоверение личности, на котором напечатан неопределенный срок действия, назначать встречу, чтобы иметь карту заменили по их усмотрению где-то между настоящим моментом и 2026 годом».
Лица со старыми картами с истекшим сроком действия должны пройти обычный процесс замены, подав заявку на новое удостоверение личности в течение 90 дней после истечения срока действия. Карты не будут перевыпускаться исключительно с целью обновления до USID следующего поколения.
Что мне нужно взять с собой, чтобы продлить мою карту?Две формы удостоверения личности из этого списка допустимых документов, удостоверяющих личность. У одного должно быть неистекшее удостоверение личности с фотографией, выданное на федеральном уровне или уровне штата.
Вам следует ознакомиться с контрольным списком перед прибытием на сайте CAC.mil, который содержит всю информацию, необходимую для получения или продления удостоверения личности Министерства обороны США.
Как обновить информацию в DEERS? DoD сообщает о продолжающихся серьезных проблемах с поддержанием точных и текущих адресов в базе данных DEERS, особенно для отставных военнослужащих, их семей и выживших.
Для оставшихся в живых членов семьи важно обновить свою личную информацию в DEERS, когда умирает действующий или вышедший на пенсию спонсор.
Вы можете обновить свою информацию в milConnect ID Card Office Online, если у вас есть карта DS Logon или CAC.
Кроме того, участники могут отправить данные по факсу (831) 655-8317 или позвонить в DEERS по телефону (800) 538-9552. Вы также можете обновить свой адрес, написав:
DEERS Support Office
ATTN: COA
400 Gigling Road
Seaside, CA 93955-6671
Если вы инвалид или у вас есть недееспособный иждивенец и вы не можете попасть в пункт выдачи удостоверений личности, вы можете получить новое удостоверение личности по почте в ближайшем офисе выдачи военных билетов.
Найдите ближайший офис по выдаче удостоверений личности с помощью локатора RAPIDS. Позвоните в офис, чтобы проверить процедуры отправки удостоверения личности по почте.
Планируйте заранее, если будете обновляться по почте; процесс может занять от четырех до шести недель.
В приведенном ниже списке описан общий процесс. MOAA рекомендует вам позвонить в ближайшее удостоверение личности для получения конкретной информации:
.
