Пандусы для маломобильных групп населения наклонные -Полезная информация

Уклон пандуса — одна из важнейших его характеристик — если наклонные поверхности пандуса выполнены с уклоном, превышающим нормы — его использование небезопасно как для инвалидов, так и для родителей с детскими колясками. Величина допустимого уклона пандуса регламентируется СП 59.13330.2012 «Доступность зданий и сооружений для маломобильных групп населения» — актуализированная версия СНиП 35-01-2001, документ введен в действие 01.01.2013.

Нормативный угол наклона пандуса для колясок должен быть не более 1:20 (5% или 2,86 градусов) и длина одного марша пандуса не более 8 м. В ряде случаев допускается увеличение максимального уклона пандуса:

  • до 1:12 (8% или 4,76 градуса) — для временных сооружений и объектов инфраструктуры, при условии, что перепад высот между горизонтальными площадками менее 0,5 м и длина одного марша пандуса не более 6,0 м;
  • до 1:10 (10% или 5,71 градуса) — при перепаде высот полов менее 0,2 м.

Как рассчитать угол наклона пандуса?

Вычисляется уклон пандуса с помощью формулы: наклон пандуса = H / L, где: H — перепад высот, который необходимо оборудовать пандусом, а L — длина горизонтальной проекции наклонного участка пандуса (нажмите для увеличения).

Например, нам необходимо рассчитать пандус для входа в здание, высота крыльца составляет 0,4 м. В данном случае необходимо использовать соотношение 1:12, составляя простую пропорцию получаем L=12*0.4 м = 4,8 м. Вычисляем длину наклонной поверхности пандуса = корень квадратный из (4,82+ 0,42) = 4,8 м Пандус может быть устроен без горизонтальных площадок, так как длина его наклонных поверхностей менее 6 м.

Если говорить о единицах измерения, то наклон пандуса может быть выражен в градусах, процентах и в виде отношения высоты к длине:

НормативСоотношениеЗначение в %
Значение в градусах
Единицы измерения уклона пандуса
стандартный по СП 59. 13330.20121:205%2,86 градуса
для временных сооружений1:128%4,76 градуса
при перепаде высот до 0,2 м1:1010%5,71 градуса

Уклон пандуса по СНиП 35-01-2001 и СП 59.13330.2012

В обозначенных выше документах есть разночтения по стандартной величине уклона пандусов, так в СНиП 35-01-2001 допустимый уклон пандуса составляет 1:12 (или 8%), в то время как по СП 59.13330.2012 — он равен 1:20 (или 5%).

Учитывая, что СНиП 35-01-2001 является национальным стандартом, утвержденным Распоряжением Правительства РФ от 21 июня 2010 г. № 1047-р, а также, если заказчиком не выдвигается требование спроектировать пандус по СП 59.13330.2012, предлагаем своим клиентам проектирование и изготовление пандусов по нормативам, обозначенным в СНиП 35-01-2001, т.е.:

  • допустимый уклон пандуса — 1:12 (или 8%, или 4,76 градуса).
Пандус для маломобильных групп

Угол уклона пандуса

Основным нормативным документом для определения уклона пандуса и его длины в РФ является СП 59.13330.2012 «Доступность зданий и сооружений для маломобильных групп населения» С Изменением №1 — актуализированная версия СНиП 35-01-2001.

Допустимые значения угла наклона пандуса

— Допустимый угол уклона пандуса должен быть не круче 1:20 (5%), а максимальная высота одного подъема (марша) пандуса не должна превышать 0,8 м.
— При перепаде высот пола на путях движения 0,2 м и менее допускается увеличивать уклон пандуса до 1:10 (10%)
— На временных сооружениях или объектах временной инфраструктуры допускается максимальный уклон пандуса 1:12 (8%) при условии, что подъем по вертикали между площадками не превышает 0,5 м, а длина пандуса между площадками — не более 6,0 м.
— Пандусы при перепаде высот более 3,0 м и расчетной длиной более 36 м следует заменять лифтами, подъемными платформами и т. п
— В соответствии с приказом Минстроя России №750/пр от 21 октября 2015 г. «Об утверждении изменений №1 к СП 59.13330.2012 «Доступность зданий и сооружений для маломобильных групп населения»  «При проектировании реконструируемых, подлежащих капитальному ремонту и приспосабливаемых существующих зданий и сооружений уклон пандуса принимается в интервале от 1:20 (5%) до 1:12 (8%)».

Что обозначают цифры

1:10 — 10% — один к десяти, т.е. при перепаде высот в 1 м, длина пандуса должна быть 10 м, при высоте 0,5 м — длина пандуса должна быть 5 м и т.д.
В этом случае угол уклона пандуса будет соответствовать 5,7 градусам.

1:12 — 8% — один к двенадцати, т.е. при перепаде высоты в 1 м, длина пандуса должна быть 12 м, при высоте 0,5 м — длина пандуса должна быть не менее 6 метров и т.д.
Угол уклона пандуса будет равен 4,8 градусам.

1:20 — 5% — один к двадцати, т.е. при перепаде высот 1 м, длина пандуса должна быть 20 м, при высоте 0,5 м — 10 м.
Угол уклона пандуса будет равен 2,9 градусам.

Какой длины делать пандус?


Расчет длины пандуса в зависимости от высоты

Высота пандуса, м

Длина пандуса, м

1:10=10%=5,7°

(используется при перепаде высот менее 0,2 м)

1:12=8%=4,8°

(для временных, приспосабливаемых и реконструируемых сооружений)

1:20=5%=2,9°

(стандартный показатель)

0,1

1

1,2

2

0,2

2

2,4

4

0,3

3

3,6

6

0,4

4

4,8

8

0,5

5

6

10

0,6

6

7,2

12

0,7

7

8,4

14

0,8

8

9,6

16

0,9

9

10,8

18

1

10

12

20

1,1

11

13,2

22

1,2

12

14,4

24

1,3

13

15,6

26

1,4

14

16,8

28

1,5

15

18

30


 Зеленый — допустимые значения, красный — недопустимые.

Если Вам необходимо самостоятельно рассчитать угол уклона пандуса, зная его длину и высоту, то необходимо воспользоваться следующей формулой
arcsin(h/L), где h — высота, L — длина.
Для этого воспользуйтесь инженерным калькулятором


Примеры внедрений

Выбор и расчет угла уклона крыши

Наклон крыши и его значение при строительстве домов

Проезжая мимо населенных пунктов, мы часто рассматриваем крыши домов и построек. Одни похожи на крутые склоны Эльбруса, другие – на покатые спуски дальневосточных сопок. Почему же перекрытия имеют такой разный наклон? Уклон кровли способствует быстрому удалению атмосферных осадков с территории сооружения и измеряется углом между плоскостью ската крыши и плоскостью горизонта. Чем больше величина угла ската, тем круче крыша, и наоборот, с его уменьшением крыша становится более покатистая или пологая, пока не перейдет в горизонтальную. Этот угол профессионалы архитектурного строительства измеряют градусами (º), процентами (%) или числовым соотношением. Если угол очень маленький, тогда используют измерение в промилле (сотых долях процента). Для справки: 1º – 1,7%; 1% – 34′ 20″.

Наклон любой крыши является очень важным элементом. Его величина вычисляется в зависимости от климата и применяемого кровельного материала.

Наклон плоскости любой части крыши является очень важным элементом при домостроении, и его величина выбирается в зависимости от климата и применяемого кровельного материала. Он влияет на ее надежность, герметичность, на возможность водоотвода, а значит, и на долговечность здания в целом. Для правильного выбора материала кровли, а также для расчета его расхода, высоты сооружения нужно знать, как посчитать уклон кровли.

Виды крыш и выбор их материала

Виды формы крыш.

Для каждого здания уклон крыши рассчитывается индивидуально.

Различают 4 вида крыш:

  • высокие;
  • скатные;
  • пологие;
  • плоские.

Плоские перекрытия не являются абсолютно горизонтальными, а имеют угол наклона, но он не менее 3º, при этом крыша обустраивается специальными водоотводными воронками с уклоном стенок около 1,5º.

При эксплуатации на поверхность кровли оказывает давление ветер, поэтому высокие более подвержены этому воздействию, а с очень пологих крыш ураган может сорвать кровельное покрытие.

Угол наклона крыши зависит от материала, выбранного для кровли, а также плоскости ската.

С увеличением размера угла наклона от 11º до 45º это давление усиливается почти в 5 раз. Учитывая ветровые нагрузки, на местностях с несильными ветрами этот размер выбирают в пределах 35-40º, а там, где скорость движения воздушных масс высока, – 15-25º.

Следует отметить, что при больших значениях угла наклона плоскости перекрытия (около 50º) зимой снег будет съезжать с нее под собственным весом, сводя к нулю его давление на кровлю.

От крутизны плоскости ската зависит выбор материала, а иногда и количество его слоев при укладке.

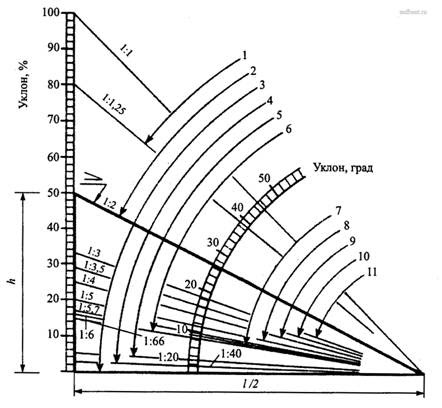

Диаграмма связывает минимальный наклон крыши с кровельным материалом и помогает в выборе при необходимости и того, и другого. Вертикальная шкала обозначает уклон в процентах, дуговидная – в градусах, на полках указано соотношение высоты к заложению. Материал условно сгруппирован по своим технико-экономическим свойствам в 11 категорий.

Практика показывает, что рулонные материалы применяют для накрытия кровель с уклоном 0-25% (0-10% – трехслойное покрытие, 10-25% – однослойное покрытие, но материал должен быть с посыпкой). Асбестоцементный шифер укладывают на крышах с наклоном до 28%, стальные листы – до 29%, черепица – более 33%.

Вычисление угла ската к горизонту

Его можно просто измерить уклономером, который являет собой планку с рамкой с маятником со стрелкой, показывающей градусную величину. Но на сегодняшний день этот прибор уже неактуален, поскольку есть много капельных и электронных уклономеров с намного большей точностью измерения и удобством пользования.

Расчет угла наклона крыши.

При отсутствии в распоряжении геодезических устройств для измерения существует простой математический метод, позволяющий относительно точно посчитать угол наклона стропил. Для этого используется рулетка и отвес. От конька до перекрытия здания опускается отвес и измеряется высота h. Затем от точки, в которой отвес касался перекрытия под коньком, измеряем расстояние до нижней точки ската – заложение l.

Угол наклона крыши зависит от выбранного для кровли материала.

Угол наклона ската i равен отношению высоты конька к заложению (при одинаковых единицах измерения) і = h:l. При этом уклон выражен соотношением, которое показывает, на какую высоту поднимается кровля на протяжении единицы заложения (на сколько метров будет поднят верхний край крыши на одном метре горизонтального перекрытия). Чтобы посчитать этот же уклон в процентах, умножаем полученное соотношение на 100%. Если же нужно знать эту величину в градусах, переводим ее с помощью таблицы.

Для примера: высота кровли h = 3,0 м, длина заложения l=6,5 м. Тогда і = h:l = 3,0:6,5 = 1:2,17. Это пример измерения уклона соотношением. і = 3,0:6,5 = 0,4615. В процентном измерении это значение вычисляется умножением его на 100%: і = 0,4615. 100% = 46,15%. Для определения угла в градусах переводим по таблице и получаем 25º. Если есть нужда в более точном градусном значении, тогда из полученного соотношения, применяя калькулятор или специальные таблицы, вычисляем котангенс, который будет равен 24,78º.

Следует отметить, что уклон в 100% – это когда высота кровли равна заложению, то есть соответствует соотношению 1:1 или углу наклона в 45º. Но не следует думать, что процентная величина уклона и его градусная величина имеют прямую зависимость. Ведь уклон в процентах – это значение тангенса угла при нижней точке ската, умноженное на 100%, а график тангенса (тангенсоида) никогда не был прямой линией. И если 100% – это 45º, то 50% – это не 22,5º, а около 27º (точнее 26,56º).

Практическое применение результатов вычисления

Кроме того что угол уклона позволяет выбрать материал кровли, он необходим при промежуточных вычислениях в процессе строительства дома. Зная значения угла в процентах, можно посчитать высоту конька. Для этого заложение умножаем на уклон h = l х і = 6,5 х 0,46 = 2,99 м. Либо зная уклон и высоту, можно посчитать расстояние до нижней точки ската l = h : і = 3,0 : 0,46 = 6,52 м. Точность полученных линейных размеров зависит от точности измерений и вычислений. В данном случае невысокая точность вычислений (до сотых) дает расхождение в пределах 1-2 см. Измерение угла ската кровли в процентах намного удобнее при строительстве крыши, чем в градусах.

Не удается найти страницу | Autodesk Knowledge Network

(* {{l10n_strings.REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}}*

{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings.COLLECTION_DESCRIPTION}} {{addToCollection.description.length}}/500 {{l10n_strings.TAGS}} {{$item}} {{l10n_strings.PRODUCTS}} {{l10n_strings.DRAG_TEXT}}

{{l10n_strings.DRAG_TEXT_HELP}}

{{l10n_strings. LANGUAGE}} {{$select.selected.display}}

{{article.content_lang.display}}

{{l10n_strings.AUTHOR}}

{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}

{{$select.selected.display}} {{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}} {{l10n_strings.CREATE_A_COLLECTION_ERROR}}

Уклон канализационной трубы на 1 метр: СНиП и угол уклона

Расчет и устройство канализации выполняются с соблюдением необходимых нормативов. Только так вы получите эффективно работающую и долговечную систему. Особенно важно соблюдать уклон канализационной трубы при устройстве самотёчной системы (именно такой вариант удаления стоков используется в квартире и частном доме). Этот параметр зависит от диаметра и длины канализации. Он выбираться согласно СНиП 2.04.03-85 и 2.04.01-85. Недостаточный, как и чрезмерный, уклон труб может привести к множеству проблем.  В нашей статье мы расскажем, какой нужен наклон внутренней и наружной канализации, как делать его расчет и на что обращать внимание.

Особенности определения превышения

Чтобы определить минимальный уклон канализации, домашние мастера пользуются следующими методами:

  1. Чтобы не делать расчет, некоторые мастера стараются выполнить угол наклона как можно больше.
  2. Некоторые умельцы вообще упускают этот момент или делают минимальное превышение, которое оговорено в СНиП для трубопроводов другого диаметра.
  3. Чтобы правильно определить уклон канализационной трубы, нужно сделать специальный расчет, руководствуясь нормативами из СНиП и других регламентирующих документов.

Как может показаться, слишком большой уклон канализационного трубопровода поможет стокам быстрее стекать в общедомовую систему. Однако при очень быстром течении стоков они не успевают смыть все твердые частицы, и те откладываются на внутренней поверхности, образуя засор. Кроме этого, при большой скорости стоки перекрывают весь просвет изделия и вызывают срыв гидрозатвора в сифонах. В итоге газы из канализации проходят в помещение. Именно поэтом даже максимальный наклон трубопровода строго ограничивается СНиП.

Важно: запрещено делать уклон трубопровода канализации больше чем 150 мм на погонный метр.

Отсутствие наклона или наименьший уклон канализационной трубы может привести к заиливанию трубопровода. Такая система не сможет очищаться естественным путём во время течения воды. В итоге она будет регулярно засоряться и требовать ремонта, что значительно снизит продолжительность службы всей канализации.

Внимание: чтобы канализация прослужила вам без поломок  и как можно дольше, необходимо делать предварительный расчет с учётом норм из СНиП, согласно которым превышение подбирается в зависимости от диаметра и протяжённости трубы.

Назначение

Угол наклона канализационной трубы делается при монтаже внутренней и наружной системы в квартире и доме, потому что благодаря этому можно застраховаться от многих проблем в ходе эксплуатации сетей:

Официальное приложение от букмекерской конторы 1xBet, абсолютно бесплатно и скачать 1хБет можно перейдя по ссылке и делать ставки на спорт.
  1. Если система заилится из-за недостаточного уклона или его отсутствия, то просвет канализации сузится, и при сливании большого количества воды будет возникать гидроудар, срывающий гидрозатворы в сифонах. Если в сифоне не будет гидрозатвора, неприятные канализационные газы начнут проникать в помещение квартиры.
  2. Заиливание магистрального трубопровода будет приводить к выходу всей системы из строя.
  3. Нормативный уклон канализационной трубы позволит защитить от прорывов и протечек, образующихся в подвале доме.
  4. Если без наклона установить чугунные элементы канализации, подверженные коррозии, то в системе могут образовываться свищи и прорехи из-за застоя воды.

Важно: наклон трубопровода нужен, чтобы получить оптимальную скорость перемещения сточных вод, при которой твёрдые частицы будут транспортироваться к конечной точке без оседания на дне изделия. Согласно нормам СНиП скорость течения стоков по системе должна быть 0,7 м/сек.

Выбор оптимальной величины

Чтобы произвести расчет необходимого превышения, нужно знать протяжённость всего трубопровода и его назначение. Чтобы не делать расчёт, можно воспользоваться готовыми таблицами из СНиП, где даётся нормативный наклон для сливных систем от разных санитарно-технических приборов:

Рекомендуем к прочтению:

  • Для слива от ванной используют элементы 40-50 мм. Максимальное расстояние от слива до сифона без вентиляции – 1 … 1,3 м. Наклон – 1 к 30.
  • Слив от душа должен быть выполнен из патрубков 40-50 мм. Максимальное расстояние –1,5 … 1,7 м. Превышение – 1 к 48.
  • Слив от унитаза делают из трубопровода размером 10 см. Максимальное расстояние – до 6 м. Наклон должен быть 1 к 20.
  • Раковина: элементы размером 40-50 мм, расстояние – 0 … 0,8 м, превышение – 1 к 12.
  • Биде: изделия диаметром 30-40 мм, расстояние – 0,7 … 1 м, наклон – 1 к 20.
  • Мойка: трубопровод диаметром 30-40 мм, расстояние – 1,3 … 1,5 м, превышение – 1 к 36.

Комбинированный слив от мойки, душа и ванной делается из изделий с размером 5 см. При этом максимальное расстояние должно быть не больше  1,7 … 2,3 м, а наклон – 1 к 48.
Также нормируется оптимальный и минимальный уклон для труб определённого диаметра, подключаемых к конкретным приборам:

  • Трубопровод диаметром 4-5 см, идущий от раковины, может иметь минимальный уклон 0,025 промилле, а оптимальной считается 0,35 промилле.
  • Изделия сечением 10 см, идущие от унитаза, должны иметь минимальный наклон 0,012, а оптимальный – 0,02.
  • Элементы размером 5 см, проложенные от мойки, могут иметь минимальное превышение 0,025, а оптимальная величина равна – 0,035.
  • От умывальника и ванной прокладываются трубы сечением 4-5 см с минимальным наклоном 0,025 и оптимальным – 0,035.

Превышение на погонный метр

Как правило, уклон канализации на 1 метр согласно СНиП определяется не в градусах, а в величине, которая выражается в соотношении превышения одного конца трубопровода над другим к погонному метру длины.

Чтобы вы знали, какой уклон труб делать на погонный метр, можете воспользоваться следующими данными:

  • Для элементов сечением 50 мм минимальная величина равна 0,03 промилле, то есть один край метрового изделия должен быть выше второго на 30 мм.
  • Трубопровод диаметром 110 мм должен иметь превышение, равное 0,02. Это значит, что один край выше другого на 20 мм при длине 1 метр.
  • Трубопровод сечением 160 мм должен иметь минимальный наклон 0,008 промилле. Значит, превышение метрового участка составляет 8 мм.
  • Элементы с размером 200 мм должны иметь превышение 0,007 промилле, то есть один конец метрового отрезка выше другого на 7 мм.

Важно: чем больше диаметр трубопровода, тем меньше величина превышения.

Чтобы произвести расчет уклона канализационного трубопровода определённой длины, необходимо минимальный наклон, который определяется с учётом сечения элемента, умножить на её общую протяжённость. Например, начало элемента диаметром 110 мм протяжённостью 10 м должно быть выше конца на 20 см, поскольку 10 м х 0,02 (минимальный наклон для трубопровода сечением110 мм) = 0,2 метра или 20 см.

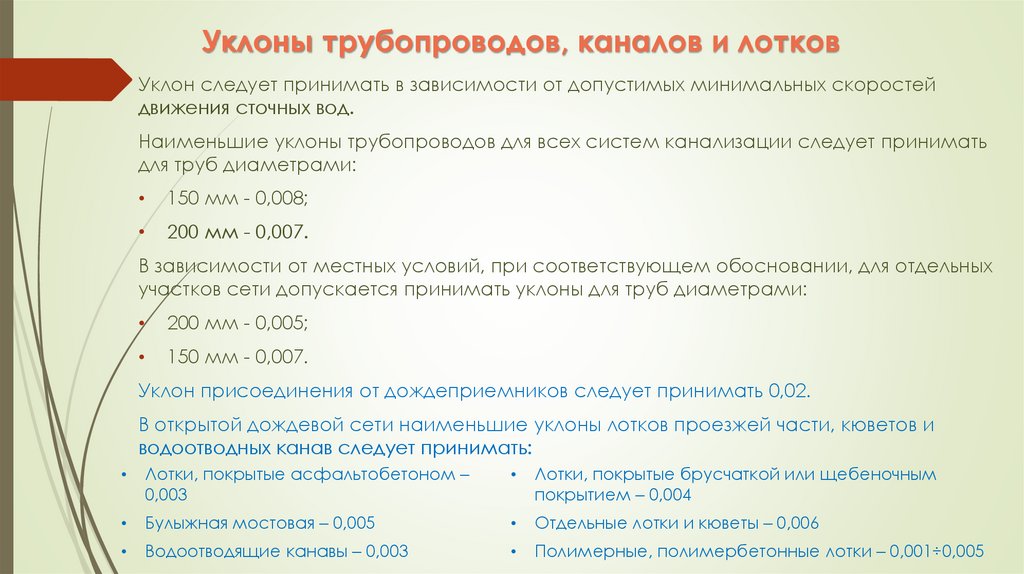

Наружные сети

Определяя уклон канализации в частном доме, стоит не забывать и о наружной сети, которая должна монтироваться с наклоном для удаления сточных вод самотёком. Обычно для прокладки наружных сетей используются изделия большего диаметра, чем внутри дома. При определении наклона руководствуются следующими нормами:

Рекомендуем к прочтению:

  1. Если будут укладываться элементы диаметром 150 мм, то рекомендуемый наклон равен 0,008 промилле. Если по каким-то причинам не получится соблюдать такое превышение, то можно его уменьшить до величины 0,007.
  2. В случае укладки трубопровода сечением 200 мм минимальное превышение должно составлять 0,007 промилле. Оно может быть уменьшено при необходимости до 0,005.

Также нормируется и показатель максимального уклона наружного трубопровода. Для элементов любого диаметра он не может быть более 0,15, то есть превышение не больше 15 см. С большим наклоном система не сможет правильно функционировать, поскольку будут образовываться засоры.

Расчет наполняемости

При выполнении расчета обязательно находится наполняемость трубопровода. Эта величина поможет определить скорость движения стоков, которая очень важна для нахождения оптимального превышения, при котором система сможет эффективно функционировать.

Важно: для определения наполняемости уровень воды в трубе нужно разделить на диаметр трубопровода. Минимальная наполняемость согласно нормам равна 0,3, а максимальная – 1.

Получив уровень расчётной наполняемости, необходимо использовать проверочную формулу, то есть сравнить полученное значение с коэффициентом оптимальной наполняемости для элементов из определённых материалов:

  • для пластиковых и стеклянных изделий он равен 0,5;
  • для систем из чугуна, асбестоцемента и керамики эта величина равна 0,6.

Для сравнения из полученной расчётной величины берётся квадратный корень и умножается на минимальную скорость движения стоков, которая равна 0,7 м/с. Полученное число нужно сравнить с оптимальной наполняемостью системы (исходя из материала). Оно должно быть больше либо равно ему.

Как считать уклон в процентах — MOREREMONTA

Рисунок

Описание

С помощью кальулятора перевода из процентов в градусы можно визуально измерить и оценить необходимый угол (уклон). Данные расчеты очень часто требуются при проектировании и устройстве скатных крыш (наклон), строительстве автомобильных дорог, проектирование пандусов и .п. Многие инженеры допускают ошибки при данных расчетах, т.к. считают что зависимость перевода из процентов в градусы линейная, но это не так.

Перевод из процентов в градусы
Проценты = tg (Градусы) * 100

Перевод из градусов в проценты
Градусы = arctg (Проценты / 100)

Калькулятор уклонов

Калькулятор уклонов поможет Вам в нужный момент рассчитать уклон, превышение либо расстояние без всяких проблем.

Калькулятор способен рассчитать уклон крыши. уклон трубопровода. уклон лестницы. уклон дороги и тд. Также есть возможность рассчитать превышение между точками или расстояние от точки до точки (полезно в геодезии).

Порядок работы:
1. Выбрать ту величину, которую Вам нужно рассчитать
2. Выбрать в какой единице измерения вы хотите задать/рассчитать уклон (на выбор 3 вида: градусы, промилле, проценты)
3. Задать 1-ую неизвестную
4. Задать 2-ую неизвестную
5. Нажать кнопку «Расчет»

Для справки:
— уклон в градусах считается через тангенс угла: tgx = h / L
— уклон в промилле считается по следующей формуле: x = 1000 * h / L
— уклон в процентах считается по следующей формуле: x = 100 * h / L

Калькулятор уклонов создан как дополнение к основным онлайн расчетам на сайте, и если он Вам понравился, то не забывайте рассказывать про него своим друзьям и коллегам.

Как посчитать уклон в процентах

При создании проектной документации очень часто уклон обозначается не в градусах, а в процентах. Это позволяет избежать проблем с монтажом готовой конструкции.

Уклон в градусах рассчитывается для крутых скатов крыш, так будет удобнее. Но когда речь идет о небольшом угле, то использование процентов для обозначения значения уклона поможет избежать ошибок при расчете и монтаже.

Методы вычислений уклона в процентах

Чтобы узнать процентное значение уклона на земельном участке, можно воспользоваться следующими методами:

  • самым простым и точным способом определения угла склона будет нивелирование. При помощи специального прибора измеряются все необходимые величины и путем простого соотношения производятся несложные вычисления. Разность высот делится на расстояние, затем результат умножается на 100%. Современные нивелиры оснащены встроенной памятью, которая значительно облегчает работу замерщиков;
  • измерить уклон можно и на своем участке без использования дорогостоящего оборудования. На плане участка или топографических картах часто обозначаются высоты. На земельном участке эти места намечаются, можно использовать для этой цели колышки, затем расстояние между ними измеряется землемерным циркулем. Математические расчеты производятся по той же схеме, что и при работе с нивелиром;
  • используя метод интерполирования, значение уклона в процентах, можно вычислить по топографической карте. Для этого также определяется разность отметок, которая делится на расстояние и умножается на 100%.

Определение уклона при строительных работах

Специалисты, производящие кровельные работы, очень часто сталкиваются с необходимостью измерять уклоны крыш. Знание этих параметров позволяет выбрать тип материалов, которые будут использоваться, свериться с рекомендуемыми значениями для строений, выбрать метод ведения кровельных работ.

Чтобы не производить сложные математические расчеты каждый раз, был разработан специальный инструмент, который называется уклономер. Это приспособление устроено довольно просто. На рейку крепится специальная рамка, внутри которой закрепляется маятник, он имеет грузик и указатель. Рейку устанавливают в горизонтальном положении на измеряемом участке кровли и по указателю определяют на шкале численное значение уклона.

В случае, когда известно значение уклона крыши в градусах, перевести его в проценты можно воспользовавшись специальными таблицами. В них уже прописаны процентные значения для каждого угла от одного до сорока пяти градусов.

Советы в статье «Виды укладки ламината» здесь .

Как запилить стропила под нужным углом и нужных размеров смотрим в видео:

Что означает уклон в процентах, и как перевести его в градусы

December 13, 2013

Когда идет речь о кровле зданий, то под словом «уклон» подразумевают угол наклона оболочки крыши к горизонту. В геодезии данный параметр является показателем крутизны склона, а в проектной документации это степень отклонения прямых элементов от базовой линий. Уклон в градусах не вызывает ни у кого вопросов, а вот уклон в процентах порой вызывает замешательство. Пришла пора разобраться с этой единицей измерения, чтобы четко представлять себе, что это такое и, если потребуется, без особого труда переводить ее в другие единицы, например в те же градусы.

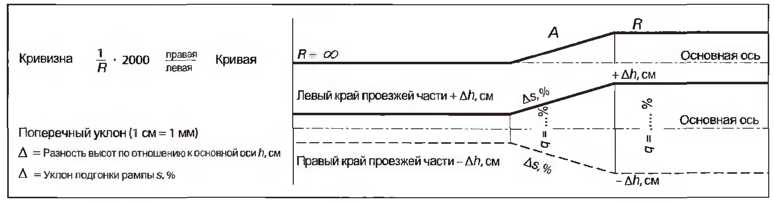

Расчет уклона в процентах

Попробуйте представить прямоугольный треугольник АВС, лежащей на одном из своих катетов АВ. Второй катет ВС будет направлен вертикально вверх, а гипотенуза АС образует с нижним катетом некий угол. Теперь нам предстоит немножко вспомнить тригонометрию и рассчитать его тангенс, который как раз и будет характеризовать уклон, образуемый гипотенузой треугольника с нижним катетом. Предположим, что катет АВ = 100 мм, а высота ВС = 36,4 мм. Тогда тангенс нашего угла будет равен 0,364, что по таблицам соответствует 20˚. Чему же тогда будет равен уклон в процентах? Чтоб перевести полученное значение в эти единицы измерения, мы просто умножаем значение тангенса на 100 и получаем 36,4%.

Как понимать угол уклона в процентах?

Если дорожный знак показывает 12%, то это означает, что на каждом километре такого подъема или спуска дорога будет подыматься (опускаться) на 120 метров. Чтобы перевести процентное значение в градусы, нужно попросту вычислить арктангенс этого значения и при необходимости перевести его из радиан в привычные градусы. То же самое касается и строительных чертежей. Если, к примеру, указывается, что угол уклона в процентах равен 1, то это означает, что соотношение одного катета к другому равно 0,01.

Почему не в градусах?

Многих наверняка интересует вопрос: «Зачем для уклона использовать еще какие-то проценты?» Действительно, почему бы просто не обойтись одними градусами. Дело в том, что при любых измерениях всегда имеет место некоторая погрешность. Если в проектной документации станут применять градусы, то неминуемо возникнут сложности с монтажом. Взять хотя бы ту же канализационную трубу. Погрешность в несколько градусов при длине в 4-5 метров может увести ее совершенно в другую от нужного положения сторону. Поэтому в инструкциях, рекомендациях и проектной документации обычно применяются проценты.

Применение на практике

Предположим, что проект строительства загородного дома предполагает устройство скатной кровли. Требуется проверить ее уклон в процентах и градусах, если известно, что высота конька составляет 3.45 метра, а ширина будущего жилища равна 10 метрам. Так как спереди крыша представляет собой равносторонний треугольник, то ее можно разделить на два прямоугольных треугольника, в которых высота конька будет являться одним из катетов. Второй катет находим, разделив ширину дома пополам. Теперь у нас есть все необходимые данные для расчета величины уклона. Получаем: atan -1 (0.345) ≈ 19˚. Соответственно, уклон в процентах равен 34,5. Что нам это дает? Во-первых, мы можем сравнить это значение с рекомендуемыми специалистами параметрами, а во-вторых, свериться с требованиями СНиПа при выборе кровельного материала. Сверившись со справочниками, можно выяснить, что для укладки натуральной черепицы такой уровень наклона будет слишком малым (минимальный уровень равен 33 градусам), зато такой крыше не страшны мощные порывы ветра.

11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.

Чарли Гард умер за неделю до своего первого дня рождения Чарли Гард, неизлечимо больной младенец, о котором говорит весь мир, умер 28 июля, за неделю до своего первого дня рождения.

13 признаков, что у вас самый лучший муж Мужья – это воистину великие люди. Как жаль, что хорошие супруги не растут на деревьях. Если ваша вторая половинка делает эти 13 вещей, то вы можете с.

Никогда не делайте этого в церкви! Если вы не уверены относительно того, правильно ведете себя в церкви или нет, то, вероятно, поступаете все же не так, как положено. Вот список ужасных.

20 фото кошек, сделанных в правильный момент Кошки — удивительные создания, и об этом, пожалуй, знает каждый. А еще они невероятно фотогеничны и всегда умеют оказаться в правильное время в правил.

Непростительные ошибки в фильмах, которых вы, вероятно, никогда не замечали Наверное, найдется очень мало людей, которые бы не любили смотреть фильмы. Однако даже в лучшем кино встречаются ошибки, которые могут заметить зрител.

Уклон скатов крыши — от чего зависит и в чём он измеряется.

Такой немаловажный для крыши факт — её уклон. Уклон крыши — это угол наклона кровли относительно горизонтального уровня. По углу наклона скатов крыши бывают малоуклонные (пологие), средней наклонности и крыши с крутыми (сильноуклонными) скатами.

Малоуклонная крыша та крыша, монтаж которой осуществляется из расчёта наименьшего, рекомендованного угла наклона скатов. Так для каждого кровельного покрытия есть свой рекомендуемый минимальный уклон.

От чего зависит уклон кровли

  • От способности крыши защищать строение от внешних факторов и воздействий.
  • От ветра — чем больше уклон крыши, тем больше значение приходящихся ветровых нагрузок. При крутых уклонах уменьшается сопротивляемость ветру, повышается парусность. В регионах и местах с сильными ветрами рекомендуется применять минимальный уклон крыши, чтоб уменьшить нагрузки на несущие конструкции крыши.
  • Откровельного покрытия (материала) — Для каждого кровельного материала существует свой минимальный угол наклона, при котором можно использовать данный материал.
  • От архитектурных задумок, решений, местных традиций — так в разных регионах отдаётся предпочтение для той или иной конструкции крыши.
  • От атмосферных осадков: снеговых нагрузок и дождей в регионе. На крышах с большим уклоном не будет скапливаться в огромных количествах снег, грязь и листья.

В чем измеряется угол уклона крыши

Обозначение уклона кровли на чертежах может быть как в градусах, так и в процентах. Уклон крыши обозначается латинской буквой i .

В СНиПе II-26-76, данная величина указывается в процентах ( % ). В данный момент не существует строгих правил по обозначению размера уклона крыши.

Единицей измерения уклона крыши считают градусы или проценты ( %). Их соотношение указаны ниже в таблице.

Уклон крыши соотношение градусы-проценты

градусы%градусы%градусы%
1,75%16°28,68%31°60,09%
3,50%17°30,58%32°62,48%
5,24%18°32,50%33°64,93%
7,00%19°34,43%34°67,45%
8,75%20°36,39%35°70,01%
10,51%21°38,38%36°72,65%
12,28%22°40,40%37°75,35%
14,05%23°42,45%38°78,13%
15,84%24°44,52%39°80,98%
10°17,64%25°46,64%40°83,90%
11°19,44%26°48,78%41°86,92%
12°21,25%27°50,95%42°90,04%
13°23,09%28°53,18%43°93,25%
14°24,94%29°55,42%44°96,58%
15°26,80%30°57,73%45°100%

Перевести уклон из процентов в градусы и наоборот из градусов в проценты можно при помощи онлайн конвертера:

Конвертер уклона — онлайн калькулятор

из градусов в проценты и из процентов в грудусы Перейти

Замер уклона крыши

Измеряют угол уклона при помощи уклономера или же математическим способом.

Уклономер — это рейка с рамкой, между планками которой есть ось, шкала деления и к которой закреплён маятник. Когда рейка находится в горизонтальном положении, на шкале показывает ноль градусов. Чтобы произвести замер уклона ската крыши, рейку уклономера держат перпендикулярно коньку, то есть в вертикальном уровне. По шкале уклономера маятник указывает, какой уклон у данного ската крыши в градусах. Такой метод замера уклона стал уже менее актуален, так как сейчас появились разные геодезические приборы для замеров уклонов, а так же капельные и электронные уровни с уклономерами.

Математический расчёт уклона

Можно рассчитать уклон крыши не используя геодезические и другие приборы для замеров уклона. Для этого необходимо знать два размера:

  • Вертикальная высота ( H ) от верхней точки ската (как правило конька) до уровня нижней (карниза)
  • Заложение ( L ) — горизонтальное расстояние от нижней точки ската до верхней

При помощи математического расчёта величину уклона крыши находит следующим образом:

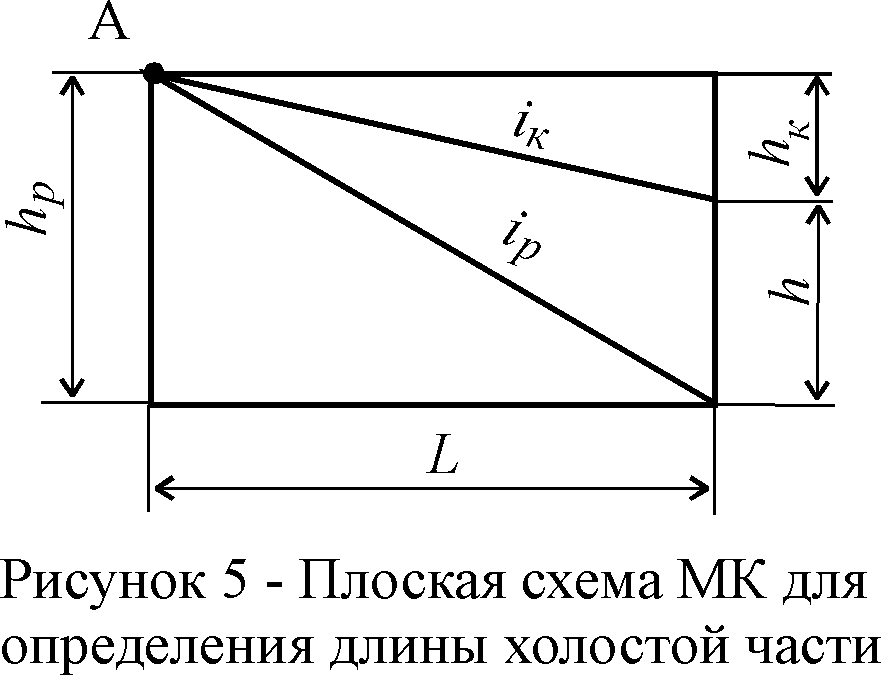

Угол уклона ската i равен отношению высоты кровли Н к заложению L

Для того, чтобы значение уклона выразить в процентах, это отношение умножают на 100. Далее,чтобы узнать значение уклона в градусах, переводим по таблице соотношений, расположенной выше.

Чтобы было понятней рассмотрим на примере:

Длина заложения 4,5 м, высота крыши 2,0 м.

Уклон равен: i = 2.0 : 4,5 = 0,44 теперь умножим на × 100 = 44 %. Переводим данное значение по таблице в градусы и получаем — 24°.

Как рассчитать уклон реки

Задачи на расчет уклона рек входят в программу обучения школьников восьмых классов по предмету география. Для того чтобы рассчитать этот показатель, необходимо знать длину реки и ее падение.

Определите падение реки. Этот вспомогательный показатель рассчитывается как разница абсолютных высот местности, где расположены исток и устье реки. Например, река Ангара вытекает из озера Байкал, абсолютная высота в этом месте составляет 456 метров над уровнем моря. Впадает Ангара в Енисей в точке, где высота равна 76 метров над уровнем моря. Таким образом, падение реки составляет 456-76=380 метров. Помните, что при расчете этого показателя для рек, впадающих в моря и океаны, за абсолютную высоту устья следует брать 0.

Выясните протяженность русла реки, то есть ее длину. Эту информацию можно найти в статистических справочниках и энциклопедиях. Например, длина реки Ангары составляет 1779 километров. Как правило, в условиях задач по географии для восьмого класса на расчет уклона реки дана информация о длине русла, а падение нужно определить самостоятельно.

Рассчитайте уклон реки по формуле:

Уклон=Падение реки/Длина реки.

Для этого выразите и показатель падения реки, и ее длину в одних единицах измерения, например, в километрах или, наоборот, в метрах. Перевод в одни единицы измерения позволит рассчитать уклон реки в процентах или промилле. В случае с рекой Ангарой вы получите следующее значение уклона реки:

Уклон реки Ангара=0,38 км/1779 км=0,0002136 или 0,02136% или 2,136 ‰.

Интерпретируйте полученное значение уклона реки и проверьте себя. Уклон в 2,136 ‰ означает, что на участке длиной в 1 километр высота местности, по которой протекает река, меняется на 21,36 сантиметров. Если вы получили чересчур большое значение уклона равнинной реки, значит, в расчеты закралась ошибка.

Помните, что средний уклон реки, то есть коэффициент, рассчитанный для всей протяженности русла, неинформативен. Лучше рассчитывать этот показатель для более коротких участков реки.

Решено: количество железа в таблетке Поглощение – перехват / …

  1. наука
  2. химия
  3. вопросы и ответы по химии
  4. Количество железа в таблетке Поглощение – перехват / наклон = промилле в образце = мг в железе Таблетка

Количество железа в таблетке

абсорбция – точка пересечения / наклон = ppm в пробе = мг в железе таблетка

Показать текст изображения

Ответ эксперта

Предыдущий вопрос Следующий вопрос

3. Между концентрацией и поглощением существует линейная зависимость. 4. Наличие линейного уравнения для абсорбции и концентрации известных стандартов известно как калибровочная кривая и подчиняется закону Бирса. Поглощение неизвестного вещества используется для расчета концентрации. A = abc 5. A – оптическая плотность, a – постоянная молярной поглощающей способности, b – длина пути света через кювету (1 см), а c – концентрация в М или даже в частях на миллион. В форме линейного уравнения: y = mx + b 6. Значения Y – это оптическая плотность, произведение a и b – это постоянный наклон (m), x – концентрация в частях на миллион (ppm) для этой лаборатории, и b – точка пересечения с y.7. Наклон является постоянной величиной из графика оптической плотности и концентрации известных стандартов и выражается в единицах М-? См-1 или даже может быть ppm-‘см-1. 8. Если вам известно поглощение неизвестного вещества, вы можно вычесть точку пересечения и разделить на наклон, чтобы получить концентрацию в ppm. 9. Не забывайте следить за тем, как был приготовлен образец таблетки и какие разведения использовались для подготовки образца для измерения оптической плотности. Разбавления имеют решающее значение. Ожидается, что в железной таблетке содержится 60 мг железа. 10. Длина волны максимального поглощения 1,10-фенантролина железа составляет около 510 нм, что означает, что можно использовать пластиковые кюветы.Для длин волн меньше видимого диапазона требуются кварцевые кюветы. Предположим, вы следовали лабораторной работе, как указано в руководстве. Ниже приведены данные, которые вы получили: Стандарты Абсорбция бланка 0,012 0,118 0,223 0,329,0,322, 0,332 0,434 Образец таблеток Поглощение Испытание 1 0,215 Испытание 2 0,209 Испытание 3 0,222 0,500 ppm 1.000 ppm 1,500 ppm 2,000 ppm Стандарт 1,500 ppm был повторен еще три раза, чтобы найти предел обнаружения 11. Приготовьте и отправьте свой отчет по электронной почте, как вы обычно определяете количество железа в мг в таблетке.Не забывайте про доверительный интервал.

Стандартизация – Chemistry LibreTexts

  1. Последнее обновление
  2. Сохранить как PDF
  1. Авторы и авторство

Работая с партнером, решите следующие задачи.


Вот масс-спектрометрические сигналы для метана в H 2 :

CH 4 (об.%) 0 0,062 0,122 0,245 0,486 0,971 1,921

Сигнал (мВ) 9,1 47,5 95,6 193,8 387,5 812,5 1671,9

  1. Вычтите пустое значение из всех остальных значений. Затем используйте метод наименьших квадратов, чтобы найти наклон и точку пересечения, а также их неопределенности
  2. Повторные измерения неизвестного дали 152.1: 154,9, 153,9 и 155,1 мВ, а холостой пробы дали 8,2, 9,4, 10,6 и 7,8 мВ. Вычтите средний пустой сигнал из среднего неизвестного, чтобы найти средний скорректированный сигнал для неизвестного
  3. .
  4. Найти концентрацию неизвестного и неопределенности


Хром в водной пробе определяли путем пипетки 10,0 мл неизвестного вещества в каждую из пяти мерных колб на 50,0 мл. Различные тома стандарта, содержащего 12.В колбы добавляли 2 ppm Cr, после чего растворы разбавляли до объема

.

Неизвестно, мл

Стандарт, мл

Поглощение

10,0

0,0

0. 201

10,0

10,0

0,292

10,0

20,0

0,378

10.0

30,0

0,467

10,0

40,0

0,554

  1. Построить данные с помощью электронной таблицы
  2. Определите уравнение для связи между абсорбцией и объемом стандарта
  3. Рассчитайте статистику отношения наименьших квадратов в (b)
  4. Определите концентрацию Cr в ppm в образце
  5. Найдите стандартное отклонение результата в (d)


Следующие данные были получены при калибровке электрода, селективного для ионов кальция, для определения pCa.Известно, что существует линейная зависимость между потенциалом и pCa.

pCa = – log [Ca 2+ ] E, мВ
5,00 -53,8
4,00 -27,7
3,00 +2,7
2,00 +31,9
1. 00 +65.1
  1. Данные участка
  2. Найдите выражение наименьших квадратов для наилучшей прямой, проходящей через точки
  3. Найдите стандартное отклонение для наклона, точка пересечения
  4. Рассчитайте pCa раствора сыворотки с электродным потенциалом 10,7 мВ. Найдите его ошибку.


Аналитическая процедура закачки судового потока для измерения Fe 2+ в морской воде основана на хемилюминесценции красителя бриллиантового сульфофлавина в присутствии Fe 2+ и H 2 O 2 .Ниже приведены данные из серии стандартных дополнений. Используйте все 12 точек, чтобы построить стандартный график сложения и найти [Fe 2+ ] в неизвестном и его ошибке.

Образец

Детектор сигнала

Неизвестно

12,0

12.0

11,0

Неизвестно + 5,25 нМ Fe 2+

27,2

26,5

26,5

Неизвестно + 7,88 нМ Fe 2+

39.9

41,7

39,1

Неизвестно + 10,5 нМ Fe 2+

53,9

56,2

55,3

  1. Данные участка
  2. Найдите выражение наименьших квадратов для наилучшей прямой, проходящей через точки
  3. Найдите стандартное отклонение для наклона и точку пересечения


Следующие данные были получены путем добавления такого же количества внутреннего стандарта к фиксированному объему растворов, содержащих известные количества аналита, и к образцам с неизвестной концентрацией аналита. Постройте данные с помощью электронной таблицы. Используйте Excel, чтобы определить процентное содержание неизвестного аналита и его неопределенность.

Процент аналита

Аналитический сигнал (условные единицы)

Внутренний стандартный сигнал (условные единицы)

0.05

18,3

50,5

0,10

48,1

64,1

0,15

63.4

56,2

0,20

63,2

42,7

0,25

98,7

53. 8

неизвестно

58,9

49,4


Была проведена серия образцов Ca и Cu для определения атомной абсорбции каждого элемента.

Ca (мкг / мл)

А 422.7

Cu (мкг / мл)

А 324,7

1,00

0,086

1,00

0.142

2,00

0,177

2,00

0,292

3,00

0,259

3.00

0,438

4,00

7″>

0,350

4,00

0,579

  1. Найдите среднее относительное поглощение ( A 422,7 / A 324.7), произведенные равными концентрациями (мкг / мл) Ca и Cu.
  2. Медь использовалась в качестве внутреннего стандарта при определении кальция. Образец, содержащий 2,47 мкг Cu / мл, дает A 422,7 = 0,218 и A 324,7 = 0,269.
  3. Рассчитайте концентрацию Ca в микрограммах на миллилитр.

Авторы и авторство

Калибровочная кривая

и расчет концентраций пробы

Видеоурок по калибровочной кривой Excel Работая в лаборатории, есть несколько различных способов, с помощью которых мы можем вычислить количество аналита, присутствующего в пробе, сравнивая их со стандартами.Вы можете использовать один внешний стандарт, калибровочную кривую, внутренний стандарт или использовать добавление стандарта. Обучение использованию этих различных методов расчета необходимо для работы в лаборатории и является неотъемлемой частью любой программы лабораторного обучения.

Это видеоурок по созданию листа Excel для построения калибровочной кривой с использованием шести стандартов и ее использования для автоматического обратного расчета неизвестных концентраций образцов.

Лист также включает калькулятор коэффициента разбавления, с помощью которого можно автоматически рассчитать концентрацию аналита в неразбавленных образцах.

Мы также покажем вам, как защитить лист Excel, чтобы формулы не могли быть изменены по ошибке, а также вы можете дополнительно проверить лист Excel для использования в регулируемой среде.

Для получения наилучших результатов смотрите видео в формате HD, в полноэкранном режиме и используйте наушники для большей четкости звука.

Из видеоурока вы узнаете, как –
  1. Ввод данных для калибровочной кривой в Excel
  2. Создание калибровочной кривой с линией тренда линейной регрессии
  3. Отобразить уравнение линейной регрессии линии на графике
  4. Показать r 2 значение линии регрессии на графике
  5. Рассчитайте наклон и точку пересечения линии регрессии по формулам
  6. Рассчитайте концентрацию неизвестных образцов, используя уравнение y = mx + c
  7. Рассчитайте коэффициент разбавления для образцов, которые разбавленный перед анализом
  8. Расчет концентраций неразбавленных образцов
  9. Защита листа Excel, чтобы вы могли проверить его в будущем
  10. Форматирование листа Excel для правильной печати на одном листе
Что можно использовать с этим листом для?

Вы можете использовать этот лист для расчета концентрации образца по стандартной калибровочной кривой для любого метода, такого как ВЭЖХ, ГХ, УФ, ААС или любого другого метода, в котором используется линейная регрессия.Вы также можете использовать его при проверке метода, чтобы оценить линейность ответа и установить диапазон метода.

Пожалуйста, оставьте свои комментарии ниже!

Поделитесь своим мнением об этом видео и сообщите нам, какие еще темы вы хотели бы, чтобы мы затронули в будущем, оставив свои комментарии ниже, и не забудьте поделиться ими со своими друзьями!

PPM Calculator – Калькулятор Academy

Введите любое заданное число или значения для вычисления следующих значений; частей на миллион, частей на миллиард, частей на миллион, промилле и процентов.

PPM Формула

Следующие формулы используются для расчета PPM и других значений.

  • PPM = X * 1000000
  • PPB = X * 1000000000
  • PPT = X * 1000000000000
  • Промилле = 1 * 1000
  • Процент = 1 * 100

PPM Определение

PPM – это сокращение от частей на миллион, что в точности так, как звучит. Это фракция на миллион единиц некоторого числа или значения. Например, если у вас 0,00005 атомов кислорода на кубический метр воздуха, это означает, что в 1 миллионе кубических метров у вас есть 50 атомов на миллион единиц.

Как рассчитать PPM

Во-первых, вы должны определить число, которое вы хотите вычислить в миллионных долях. Чаще всего это количество атомов в некоторой единице объема или раствора. Например, количество атомов углерода на количество почвы.

Во-вторых, умножьте число, полученное на первом этапе, на 1000000. Это можно сделать с помощью калькулятора, приведенного выше, или с помощью стандартного калькулятора или ручного расчета.

Наконец, вам нужно проанализировать результаты.PPM используется для преобразования действительно небольшого числа в более реалистичное число, которое вы можете визуализировать и анализировать. Например, если ваше число все еще мало, переключитесь на частей на миллиард и так далее.

.

Обозначения частей в соответствии с обозначениями

PPM – одна из безразмерных единиц, используемых для описания малых чисел, как указано выше. Другие PPB, PPT и даже PPQ (частей на квадриллион) также являются частью этой нотации, часто называемой нотацией частей на квадриллион. Хотя эти единицы безразмерны, сама запись признана частью системы единиц СИ.

Чаще всего для обозначения частей на единицу используется химия. Он используется как для описания, так и для объяснения количества материалов в растворе. Другое распространенное использование – в экологической инженерии. Он используется для описания количества растворенных в воде загрязнителей. Например, количество атомов свинца на грамм воды затем умножается на 1000000.

Обозначение

Parts-Per используется не только в химии, но и в физике. Его использование в физике связано с пропорциональными величинами или явлениями.То есть 1 микрометр на некоторую единицу может быть выражен как PPM метра, поскольку микрометр равен 1 м / 1000000.

Связанные термины

Некоторые из связанных терминов, с которыми связаны нотации по частям.

  • Калькулятор PPT
  • Калькулятор PPQ
  • Калькулятор PPB
  • Масштаб
  • Тысяча
  • Триллион
  • Массовая доля
  • мольная доля
  • объемная доля
  • временная доля
  • 63 ед. рассчитать PPM датчика газа по аналоговым показаниям?

    Вы неправильно поняли указанную статью.Два фрагмента кода не должны работать вместе в цикле.

    Первый код – контроль . Он считывает датчик 100 раз, вычисляет среднее значение и распечатывает его. Это следует делать в нормальных условиях воздуха, то есть с обнаруживаемыми концентрациями газа на безопасных уровнях. Вы берете напечатанное значение и помещаете его во второй код.

    Второй код – это то, что на самом деле должно выполняться непрерывно в цикле. Он считывает датчик и сравнивает его с ранее полученным контрольным значением.Это дает вам текущую концентрацию газа относительно к нормальным условиям.

    Обратите внимание, что лучший способ сделать это – заменить analogRead во втором коде внутренним циклом, аналогичным первому, чтобы получить в среднем 10-50 последовательных чтений вместо одного чтения.

    ОБНОВЛЕНИЕ

    Чтобы рассчитать текущий PPM, сначала необходимо найти сопротивление датчика RS. Обычно это делается по простой формуле для делителя напряжения: RS / RL = (V-Vs) / Vs, где RL – нагрузочный резистор.При измерении в чистом воздухе вычисленное RS становится R0. Первый код использует это уравнение, однако я не понимаю, почему они делят его на некоторую константу. ИМХО формула для соотношения должна быть простой RS / R0 = RS_gas / RS_air. Я подозреваю, что это должно каким-то образом отражать усиление OP Amp, используемого в их схеме, но это было бы бессмысленно, поскольку константа должна присутствовать и во втором коде, где они будут отменять друг друга.

    Что касается расчета PPM, первое, что вы должны заметить, это то, что соотношение между RS / R0 и PPM дано в логарифмическом масштабе. Во-вторых, график в этом масштабе примерно линейный. Есть несколько способов справиться с этим.

    Вы можете взять график из таблицы и построить его в линейном масштабе. Результатом будет экспоненциальная кривая, и вы можете использовать различные инструменты, чтобы найти для нее экспоненциальное соответствие. В этой статье есть примеры экспоненциального приближения и код для некоторых датчиков.

    Вы также можете рассматривать график как прямую линию y = ax + b, но подставляя их логарифмы x и y: log (y) = a * log (x) + b.Затем вы можете использовать точки на графике в таблице данных, чтобы узнать наклон (a) и смещение (b). Похоже, что это именно то, что делает автор упомянутой статьи (хотя я не уверен, что полученная формула верна).

    Наконец, похоже, в статье отсутствует очень важная часть функциональности – источник переменного напряжения. В соответствии с таблицей данных, цепь должна переключаться между 1,5 В и 5 В для правильной работы датчика. Измерения проводятся при низком напряжении, затем он нагревается до чистых адсорбированных газов.

    При расчете дневных потоков CO2, измеренных с помощью автоматизированных закрытых прозрачных камер

    Основные моменты

    Дневные потоки CO 2 Потоки занижены из-за эффекта облачного стекла прозрачных камер.

    От линейной подгонки для камеры CO 2 от оценки потока следует отказаться.

    Экспоненциальная аппроксимация улучшается за счет короткой длины наблюдения или поправочного члена.

    Abstract

    Автоматические прозрачные камеры приобретают все большую популярность в последние годы для непрерывного измерения чистых потоков CO 2 между низкими навесами и атмосферой. В этом исследовании мы провели четыре полевых кампании с камерными измерениями на различных горных лугах. Математическая стационарная точка (или критическая точка, точка, в которой производная функции равна нулю) во временном ряду отношения смеси CO 2 была обнаружена в значительной части измерений на всех участках, что оказало значительное влияние о производительности алгоритмов регрессии. Точка покоя, вероятно, возникла из-за конденсированной воды на внутренней стенке купола камеры, которая уменьшила солнечное излучение и привела к изменению временного ряда отношения смеси CO 2 в камере (так называемый эффект облачного стекла или CGE в этом исследовании). Этот эффект может быть причиной наблюдаемой недооценки дневных потоков CO 2 при использовании обычных моделей линейной и экспоненциальной регрессии при непрерывных автоматических камерах наблюдения. Чтобы избежать смещенной оценки потоков дневных потоков CO 2 , мы ввели линейно возрастающий член в экспоненциальную функцию, чтобы компенсировать влияние CGE, которое дает приемлемые ошибки модели и улучшает оценку потока CO 2 . на 5% для умеренных горных лугов.Мы пришли к выводу, что модели экспоненциальной регрессии следует отдавать предпочтение линейным моделям, и рекомендуем учитывать влияние CGE путем исключения неоднозначных наблюдений из расчетов потоков, когда стационарные точки могут быть идентифицированы во временном ряду отношения смеси CO 2 , или путем добавления линейно возрастающий член модели экспоненциальной регрессии.

    Ключевые слова

    Чистый экосистемный обмен

    Углекислый газ

    Измерение камеры

    Рекомендуемые статьиЦитирующие статьи (0)

    Просмотреть аннотацию

    © 2018 Автор (ы).Опубликовано Elsevier B.V.

    Рекомендуемые статьи

    Цитирование статей

    Что такое CTE?: Спросите доктора

    Что такое CTE?

    CTE – это сокращение от C oefficient of T hermal E xpansion. Это тепловое свойство материалов, которое является мерой того, насколько материал расширяется при нагревании. Общее свойство материалов заключается в том, что добавленное к материалу тепло вызывает его расширение. Это связано с большей энергией, которую имеют молекулы при нагревании.Поскольку у них больше энергии, они будут увеличивать свой объем при более быстром движении. Некоторые материалы фактически сжимаются или не изменяются вообще при нагревании, но эти материалы являются исключением. Вольфрамат циркония (ZrW 2 O 8 ) имеет отрицательное тепловое расширение – 6 ppm / C в диапазоне температур от 150 ° C до 700 ° C. Ниже 150 ° C расширение составляет -9 ppm / C.

    Тепловое расширение чаще всего измеряется с помощью прибора, который может выполнять термомеханический анализ (ТМА).Образец смолы формуют или вырезают в форме небольшого стержня или призмы с параллельными концами. Зонд устанавливается наверху образца, и по мере расширения образца измеряется перемещение зонда. Тепло обеспечивается нагревательным элементом, окружающим образец и зонд.

    Расширение обычно измеряется в единицах 0,00001 мм. CTE выражается как расширение стандартной единицы длины, чтобы можно было сравнивать значения. Если образец размером 12,36 мм расширяется на 0,00021 мм, расширение выражается как.00021 мм / 12,36 мм. Это = 0,000017 мм на единицу длины мм. Поскольку значения CTE обычно очень малы, расширение принято выражать как «часть на миллион», то есть ppm. Значение 0,000017 мм на мм будет записано как 17 ppm.

    Измерение CTE происходит в диапазоне температур, поэтому расширение «ppm» необходимо преобразовать в значение «ppm / T», где T – это единица измерения температуры. Обычно это ° C (для градусов Цельсия), но расширение также может быть выражено как «ppm / ° F», если диапазон температур измеряется в градусах Фаренгейта.
    Сообщая об изменении размеров на единицу температуры, можно сравнивать значения для разных материалов с использованием одной и той же единицы температуры.

    Это типичная диаграмма изменения расширения при повышении температуры материала. Начальный наклон и конечный наклон отличаются, потому что образец термореактивной смолы прошел через свою Tg (температуру стеклования) во время испытания. В этой температурной области изменение длины не является линейным. Обычно CTE указывается как два значения. Один ниже Tg, а другой выше Tg. Затем покупатель может узнать, как ведет себя материал, если он используется ниже его Tg или если он используется выше его Tg. Важно, чтобы CTE предоставлялся со ссылкой на то, какой диапазон температуры или температурный диапазон применяется к значению CTE. Если определено, что Tg ниже температуры окружающей среды, например если он равен -33 ° C, тогда CTE будет иметь только одно значение (один наклон), если он измеряется от температуры окружающей среды, то есть от 25 ° C до более высокой температуры.

    Знание CTE смолы полезно при анализе напряжений, которые могут возникнуть, когда система состоит из смолы плюс некоторый другой твердый компонент, например металл, керамика, минеральный наполнитель, стекловолокно. Система будет расширяться с разной скоростью для каждого компонента, что может создавать напряжения в смоле. Системы смол также могут содержать жидкие материалы, например пластификаторы, которые при нагревании расширяются больше, чем застывшая смола.

    Некоторые типичные CTE показаны ниже. Эти значения приведены при температуре около 25 ° C.

    ПВХ 52 частей на миллион / ° C Алюминий 23 частей на миллион / ° C Стекло 9 частей на миллион / ° C
    Стекло боросиликатное 3 частей на миллион / ° C Титан 9 частей на миллион / ° C Кварц 0,3 частей на миллион / ° C

    Эпоксидные смолы имеют КТР примерно на 50 ppm / ° C ниже Tg. Если в системе есть наполнитель, КТР может быть ниже из-за очень низкого расширения наполнителя.Выше Tg КТР может составлять примерно 100–150 частей на миллион / ° C.

    Если материал гибкий, например силикон или гибкая эпоксидная смола, КТР может быть выше 200 ppm / ° C. Однако это может не быть проблемой, потому что гибкая смола может легче поглощать напряжения, чем жесткая смола.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
