Как определить глубину промерзания грунта: Определение глубины сезонного промерзания грунта по разумным ценам в Москве и области

alexxlab 16.06.1987 Нет комментариев

Содержание

Определение глубины сезонного промерзания грунта по разумным ценам в Москве и области

Для возможности проектирования фундаментной опоры здания необходимо предварительно определить характеристики грунта, в частности, глубину промерзания.

На выбор типа фундамента влияет и пучинистость, то есть грунт, который содержит большое количество воды и способен к расширению и вспучиванию при замерзании, что может привести к сдвигу и разрушению основания строения, появлению трещин на стенах, разрушению всего сооружения.

Определение глубины сезонного промерзания грунта

Заказать

Глубина промерзания грунта для конкретных регионов России

Город

Сезонная глубина промерзания разных типов грунтов (в см.)

Глинистого и суглинка

Песчаного и супеси

Крупного и гравелистого

Ярославль

143

174

186

Архангельск

156

190

204

Челябинск

173

211

226

Вологда

143

174

186

Тюмень

173

210

226

Псков

97

118

127

Екатеринбург

157

191

204

Казань

143

175

187

Сургут

222

270

290

Пермь

159

193

207

Саратов

119

144

155

Курск

106

129

138

Санкт-Петербург

98

120

128

Москва

110

134

144

Самара

154

188

201

Нижний Новгород

145

176

189

Рязань

136

165

177

Новосибирск

183

223

239

Ростов на Дону

66

80

86

Орел

110

134

144





Глубина промерзания грунта в Подмосковье

Город

Сезонная глубина промерзания грунта (в см. )

Дубна

150

Талдом

130

Сергиев Посад, Александров

140

Орехово-Зуево

130

Егорьевск

130

Коломна

110

Ступино

120

Серпухово

100

Обнинск

110

Балабаново

110

Можайск

125

Волоколамск

120

Клин, Солнечногорск

120

Звенигород, Истра

110

Наро-Фоминск

125

Чехов

120

Воскресенск

110

Павловский Посад, Пушкино, Ногинск

110

Дмитров

140

Балашиха, Щепково

150

Кубинка, Одинцово, Болицыно

140

Домодедово, Подольск, Люберцы

100

Железнодорожный

110

Мытищи, Лобня

140



Как определить реальную глубину сезонного промерзания почвы?

Нормативные и настоящие показатели глубины промерзания грунта всегда отличаются, так как каждый год толщина снежного и ледяного покрова на заданной местности различная.

Чтобы точно определить глубину промерзания почвы, используется мерзлотомер – обсадная трубка с внутренним элементом – шлангом с водой и ограничителями, предупреждающими миграцию льда. На шланге имеется сантиметровая шкала. При выполнении измерений прибор погружается в почву на глубину ниже номинального промерзания. В местах, где с мерзлотомером контактирует мерзлая почва, вода в шланге превращается в лед. Через 10-12 часов шланг вынимается из трубки и по шкале определяется реальный уровень промерзания грунта.

Для расчета уровня промерзания грунта используется следующая формула:

d1 = d0 √M, где d1 – глубина промерзания согласно нормативам, d0 – отдельный параметр для каждого типа грунта, M – сумма абсолютных сезонных среднемесячных температур в данном регионе.

Показатели d0 – для песчаной и супесей – 0,28, глинистой почвы и суглинка – 0,23, крупнозернистого песка – 0,3, крупнообломочного грунта – 0,34. Показатели минусовых температур указаны в метеорологических справочниках либо СНиП, описывающих климатические условия конкретной местности.

Тип грунта определяет фирма, занимающаяся геологическими исследованиями.

Комплекс работ включает

  • изучение геологического строения района;
  • выезд бригады специалистов на участок для бурения скважин, взятия проб грунта;
  • лабораторное исследование образцов для определения слоев земли;
  • составление технического отчета с рекомендациями по строительству – выбору материала для стен и типа фундамента.

На стоимость геологических изысканий оказывают влияние количество скважин, погонных метров бурения и взятых образцов.

Компания «GeoCompani» выполняет работы по геодезии любой сложности для клиентов из Москвы и Московской области. Мы гарантируем выгодные цены и сжатые сроки исполнения заказа. Получить консультации специалистов и заказать услуги можно по телефону +7-495-777-65-35 или WhatsApp.

Почему с нами выгодно сотрудничать?

  • Рассчитываем глубину сезонного промерзания именно для Вашего участка и грунтов.
  • Выпускаем отчет за 10 дней.
  • Все образцы сдаются в лабораторию.
  • Собственный камеральный отдел.

Читайте также:

  1. Грунтовая лаборатория
  2. Геофизические изыскания – что это такое?
  3. Определение расчетного сопротивления грунта
  4. Как определить стоимость инженерных изысканий?
  5. Геологические изыскания перед обследованием здания

Что такое глубина промерзания грунта

Строительство начинается с фундамента, его структура зависит от важнейшего параметра – глубины промерзания грунта – наибольшего показателя, при котором почва замерзает до 0 градусов при самых низких температурах без учета снежного покрова. Увеличение объема воды деформирует грунт.

Особенности процесса

Прежде чем начинать строительство дома, нужно выяснить, что такое глубина промерзания грунта. Если фундамент недостаточно заглублен, фасад здания может покрываться направленными трещинами. Чтобы при переходе грунтовых вод в состояние льда этого избежать, закладку нужно производить ниже отметок промерзания. Вид почвы влияет на выбор типа фундамента.

Одной из причин промерзания может быть высокая влажность. Переходя в состояние льда, вода увеличивается в объеме до 10%. В результате этого зимой грунт выталкивает фундамент из себя. Весной происходит обратное, из-за таяния снега он затягивается в почву. Эти процессы повторяются каждый год и неравномерно. При этом фундамент деформируется или окончательно превращается в руины.

На глубину промерзания и на правильность закладки фундамента влияют:

  • тип грунта;
  • уровень грунтовых вод;
  • климатические условия.

Перед планированием строительства, прежде всего, изучается структура и типология почвы. Прочная, незначительно сжимаемая почва будет оптимальным вариантом. На определенной глубине вода в ней не замерзнет и не поддастся расширению, поэтому фундамент ляжет прочно и не будет деформироваться.


Расчетная и нормативная глубина

Существует понятие глубины сезонного промерзания грунта. Его показатели отличаются между собой в разных районах. Например, глубина промерзания грунта в Московской области не одинакова с показателями в более северных или южных регионах. Среднюю величину вывели на протяжении длительных наблюдений.

Показатель определяла нормативная глубина промерзания грунта – техническая документация, регламентирующая архитектурно-строительное проектирование. Нормативной считается глубина, указанная в документах. Сначала применялся СНиП 2.01.01-82 (“Строительная климатология и геофизика”). Сейчас используется современный СНиП 2.02.01-83* («Основания зданий и сооружений»). К этим документам прилагается карта глубин, которой удобно пользоваться. Особого внимания к себе требуют глинистые почвы – они чаще подвергаются негативному влиянию перепадов температур.

Еще одним примером может служить отапливаемое здание. При этом реальный показатель может отклоняться от нормативного до 30%. Глубина промерзания грунта для фундамента определяется по формуле: Нp = Нн * k, где:

  • Нн – нормативный показатель согласно карте глубин промерзания грунтов;
  • K – коэффициент, формирующийся от режима эксплуатационных мероприятий и расположения фундамента k = 0,5:1,2.

Глубина промерзания грунта для водопровода также определяется нормативными документами. Согласно существующим нормам трубы необходимо закладывать примерно на 1,6 м.

Влияние типа почвы

Важное значение играет тип грунта. Скальный является самым прочным, не подверженным размыванию и промерзанию. Фундамент можно закладывать практически на поверхности. На хрящевых почвах закладку следует производить на глубину 0,5 метров. Песчаные хорошо пропускают воду, теряют прочность и проседают. Фундамент закладывается на глубину до 0,7 метров. На торфяной почве не стоит возводить, так как из-за различных органических примесей формируется неравномерная нагрузка.

Как уменьшить показатель промерзания грунта?

Устройство фундамента предусматривает защиту основания. Все необходимые меры нужно предпринять до наступления первых холодов и после дождей. Предохранению грунта от промерзания помогут следующие меры:

  • рыхление;
  • теплоизоляция с использованием определенных материалов;
  • химическая обработка почвы.

Вспахивание делает верхний слой рыхлым, благодаря чему образуются воздушные пустоты, что значительно отдаляет промерзание.

Хорошо предохраняет грунт от промерзания обработка химическими реагентами. Такой способ применим для небольших котлованов с песчаной и глинистой почвой. Растительность ликвидируется, и наносится необходимое количество веществ: хлористого кальция и хлористого натрия. Это увеличивает продолжительность строительного периода до 15 суток.

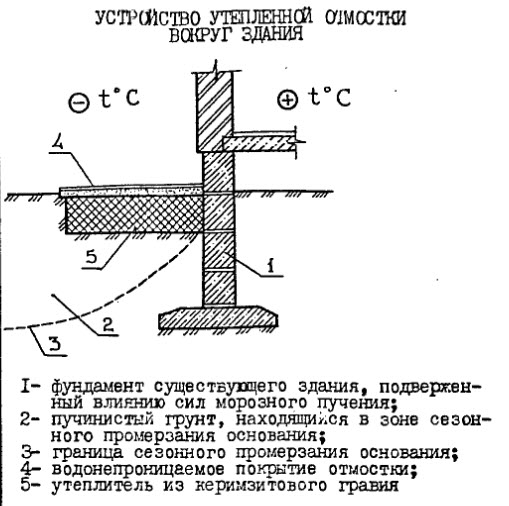

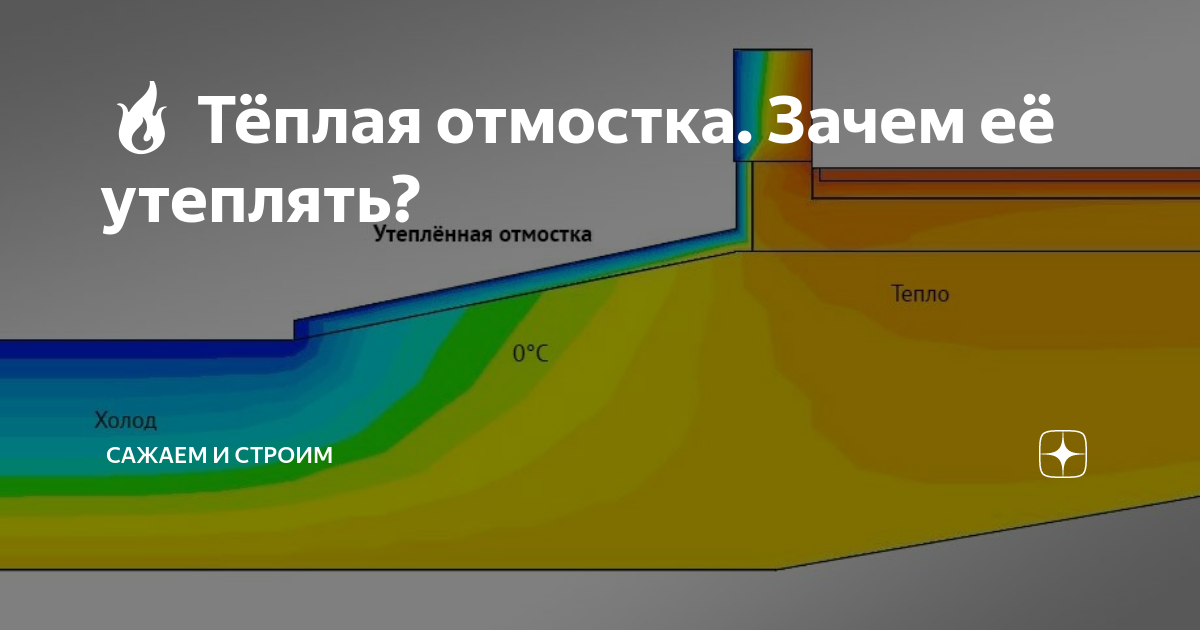

Утепление с использованием теплоизоляторов ¬– основной метод уменьшения глубины промерзания сезонного и другого типа грунта. При этом сопротивление теплового потока ощутимо повышается, и холод с поверхности не замораживает слои под теплоизоляционным материалом. Выбор утеплителя зависит от воспринимаемой им нагрузки.

Глубина промерзания грунта в Подмосковье, 🔨 СНИП, расчётная глубина как определить.

Из данной статьи вы узнаете, что собою представляет понятие глубины промерзания грунта и почему его необходимо учитывать при проектировании фундаментов. Мы рассмотрим нормативные величины ГПГ для разных регионов России и узнаем, как определить фактическую и расчетную величину глубины промерзания почвы согласно действующим нормативам СНиП.

Оглавление:

  • Глубина промерзания грунта СНИП
  • Глубина промерзания грунта в Подмосковье
  • Расчетная глубина промерзания грунта
  • Как определить реальную глубина промерзания грунта

Глубина промерзания грунта (ГПГ) – нормативное понятие, которое описывает среднестатистическую глубину, на которою почва промерзает в холодное время года.

Для расчета глубины промерзания берется среднестатистический показатель сезонного промерзания в конкретном регионе за последние 10 лет.

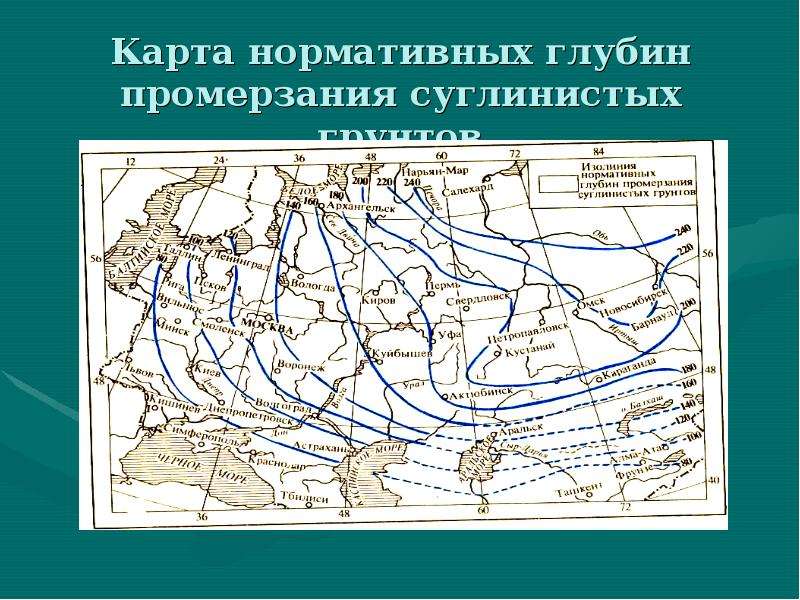

Рис. 1.0: Карта нормативной глубины промерзания почвы в разных регионах России

Уровень промерзания почвы – одна из основных величин, которые учитываются при проектировании фундаментов любого типа. Если в основе расчетов будет лежать неправильный показатель ГПГ, либо данный фактор будет не учитываться вообще, проектировщик не сможет рассчитать требуемую глубину заложения фундамента.

Важно учесть! Плитные и ленточные фундаменты, не обладающие достаточной глубиной заложения, отличаются чрезмерной подверженностью воздействиям морозного пучения почвы – они неустойчивы, подвержены деформациям и разрушениям.

Рис. 1.1: Характерный признак неправильно рассчитанной глубины заложение фундамента и, как следствие, повреждение здания под воздействием пучения грунта


Морозное пучение происходит в промерзших пластах почвы, пропитанных влагой. Грунтовые воды, при замерзании, склонны к увеличению своего объема на 2-9%, в результате такого расширения пропитанная водой почва начинает подниматься вверх и давить на фундамент здания, оказывая на него выталкивающее воздействие.

Важно! Чтобы избежать негативных влияний пучения, ленточные и плитные фундаменты должны закладываться ниже глубины промерзания почвы.

При таком расположении основание полностью лишено воздействия вертикальных сил пучения (выталкивающего давление почвы, находящейся под фундаментной лентой). Фундамент подвергается лишь касательному пучению (в результате трения стенок основания и боковых пластов пучинистой почвы), влияние которого можно устранить с помощью обустройства уплотняющей отсыпки по периметру стенок фундамента.

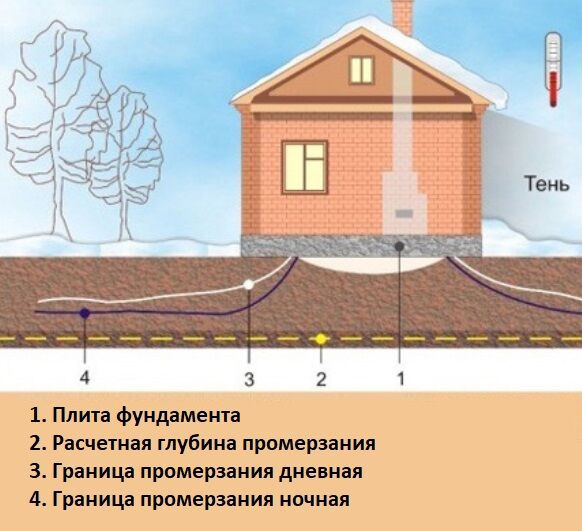

Рис 1.2: Схема промерзания участка застройки


Перед началом любого строительства, проводящегося на пучинистых грунтах, необходимо выяснить ГПГ в конкретном регионе, чтобы в дальнейшем иметь возможность подобрать оптимальную глубину заложения фундамента.

Внимание! Как неправильный расчет нагрузки на фундамент может привести к большим финансовым потерям: ссылка.

ГПГ – величина, которую без наличия специального оборудования невозможно определить непосредственно перед началом строительства, поскольку ее расчеты требуют предварительного анализа конкретной местности на протяжении более чем 10-ти лет. В строительной практике, для определения глубины промерзания, используются нормативные данные о ГПГ и базовая информация для ее расчета, заложенная в документах СНиП.

До недавнего времени основным документом, в котором были приведены данные о глубине промерзания грунта, являлся СНиП № 20101-82 “Климатология и геофизика строительства”, и сопутствующие ему карты разных регионов Российской Федерации.

Важное замечание! С недавних пор данный нормативный документ был разделен на две отдельные справки – СНИП № 20201-83 “Фундаменты зданий о сооружений” и СНИП № 2301-99 “Климатология строительства”.

В данный документах приведены среднестатистические показатели глубины промерзания почвы для конкретных регионов РФ, ознакомится с которыми вы можете в таблице 1.1

Город Сезонная глубина промерзания разных видов почвы (см)
Глиняный грунт и суглинок Супеси и мелкие сухие пески Крупные и гравелистые пески
Ярославль 143 174 186
Архангельск 156 190 204
Челябинск 173 211 226
Вологда 143 174 186
Тюмень 173 210 226
Екатеринбург 157 191 204
Сургут 222 270 290
Казань 143 175 187
Саратов 119 144 155
Курск 106 129 138
Санкт-Петербург 98 120 128
Москва 110 134 144
Самара 154 188 201
Нижний Новгород 145 176 189
Рязань 136 165 177
Новосибирск 183 223 239
Ростов на Дону 66 80 86
Орел 110 134 144
Псков 97 118 127
Пермь 159 193 207


Таблица 1. 1: Нормативная глубина промерзания почвы в разных городах России


ГПГ зависит от двух основных факторов – среднестатистических минусовых температур в конкретных регионах и типа грунта.

Косвенным фактором, влияющим на ГПГ, является толщина снежного покрова, которым укрыт грунт – чем он толще, тем меньшей будет глубина промерзания. Стоит учитывать, что данные, указанные в нормативных таблицах СНИП, не учитывают толщину снежного покрова, поэтому фактическая величина ГПГ в регионе всегда будет меньшей, чем глубина, указанная в таблице 1.1.


Рис. 1.3: Схема зависимости ГПГ от толщины снежного покрова

Важное замечание! Всем домовладельцам, сталкивающимся с проблемой пучения почвы, стоит помнить о том, что они сами себе могут доставить дополнительных неприятностей, очищая снег и формируя сугробы возле стен дома.

Неравномерное пучение, которое происходит в местах, где почва обладает разной глубиной промерзания, крайне негативно сказывается на состоянии фундамента – из-за различных выталкивающих сил, воздействующих на фундаментную ленту, основание дома перекашивается, в результате чего возникают трещины на стенах и цоколе. Если вы очищаете снег вокруг постройки – делайте это по всем периметру здания, и не формируйте сугробы возле одной из стен дома.

Как свидетельствуют отзывы опытных строителей, свыше 80% грунтов в Москве и области представлены пучинистой почвой – суглинком, глиной, песками, супесями. При строительстве домов на таких грунтах крайне важно учитывать глубину их промерзания, поскольку фундамент, заложенный выше требуемого уровня, не будет обладать ожидаемой от него надежностью и долговечностью.

ГПГ в Подмосковье варьируется достаточно сильно – от 90 до 200 сантиметров. Такие колебания обусловлены разной плотностью грунтов – чем большая плотность, и чем выше уровень залегания грунтовых вод, тем сильнее будет промерзать почва.

Среднестатистической расчетной величиной ГПГ, учитываемой при строительстве зданий в Подмосковье, принято считать 140 сантиметров. Более детальные показатели для разных городов Подмосковья вы можете увидеть в таблице 1.2.

Город Сезонная глубина промерзания почвы (см)
Дубна 150
Талдом 130
Сергиев Посад, Александров 140
Орехово-Зуево 130
Егорьевск 130
Коломна 110
Ступино 120
Серпухово 100
Обнинск 110
Балабаново 110
Можайск 125
Волоколамск 120
Клин, Солнечногорск 120
Звенигород, Истра 110
Наро-Фоминск 125
Чехов 120
Воскресенск 110
Павловский Посад, Ногинск, Пушкино 110
Дмитров 140
Пушкино, Щепково, Балашиха 150
Одинцово, Болицыно, Кубинка 140
Подольск, Домодедово, Люберцы 100
Железнодорожный 110
Мытища, Лобня 140


Таблица 1. 2: Глубина промерзания грунта в Московской области

Внимание! Почему пучение способно разрушить ваше будущее строение:как обезопасить себя

Расчетная величина ГПГ, согласно нормативам СНИП, определяется по формуле: h = √M*k, в которой:

  • М – сумма максимальных показателей минусовых температур в холодное время года;
  • k – коэффициент, отличающийся для разных видов грунтов.

Величина коэффициента, использующегося в расчетной формуле, составляет:

  • 0,23 – для глинистой почвы и суглинков;
  • 0,28 – для пылеватой и мелкой песчаной почвы, супесей;
  • 0,3 – для средне крупных гравелистых и крупных песков;
  • 0,34 – для почвы с вкраплениями крупнообломочных горных пород.

Для примера, определим расчетную величину ГПГ для Вологды. Данные среднемесячных минусовых температур для этого города мы можем взять в документе СНИП № 2101.99.

Для Вологды она составляет:

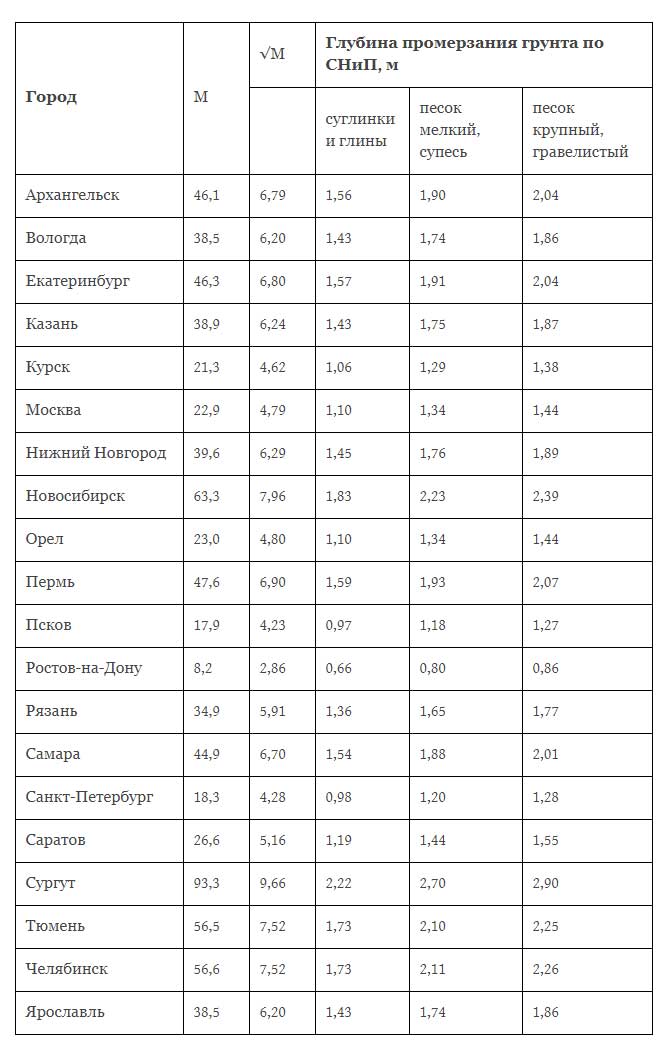

Из данной таблицы мы определяем значение M – для этого нам нужно суммировать показатели месяцев, обладающих минусовыми температурами.

  • M = 11,6 + 10,7 + 5,4 + 2,9 + 7,9 = 38,5.

Теперь нам нужно извлечь квадратный корень из получившейся величины:

  • √38,5 = 6,2.

Что позволяет выполнить расчеты согласно основной формуле, учитывая коэффициент типа грунта, на котором будут выполняться строительные работы. Для примера используем коэффициент суглинистой почвы, он равен 0,23.

  • h = 6,2 * 0.23 = 1,43

В результате мы получаем расчетную величину промерзания суглинистой почвы в Вологде равную 143 сантиметрам. Аналогичным образом расчеты выполняются для любых видов почв в других городах России.

Внимание! Фактические и нормативные показатели ГПГ всегда будут отличаться между собой из-за ряда сопутствующих факторов, таких как толщина снега и льда, которыми укрыт грунт.

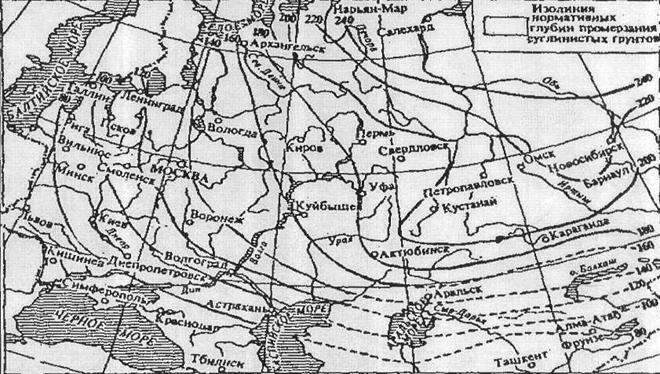

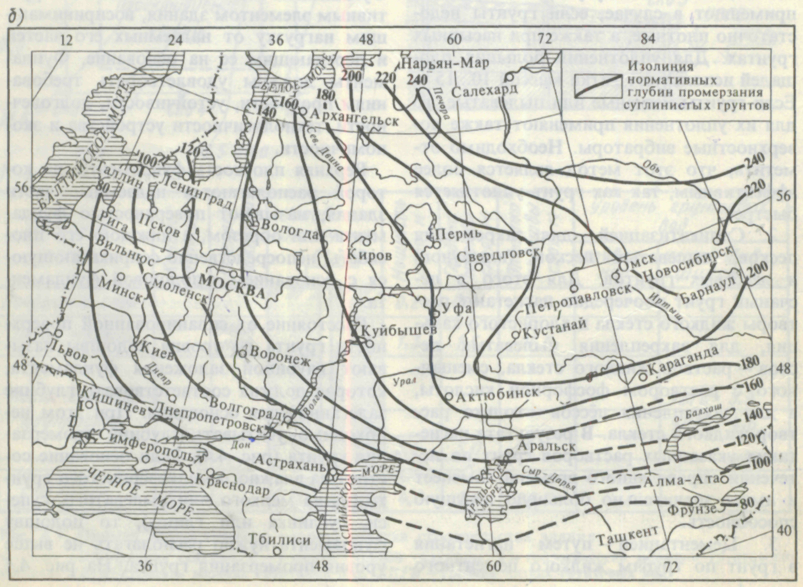

Рис. 1.4: Нормативная глубина промерзания грунта в РФ (данные на 2006 год)


Для определения реальной глубины промерзания используется специальный прибор – мерзлотомер. Данное устройство представляет собою обсадную трубку, внутри которой размещен наполненный водой шланг с внутренними ограничителями передвижения льда. На шланг нанесена сантиметровая разметка.

Мерзлотомер погружается в грунт на глубину, равную фактической величине ГПГ (все измерения проводятся в холодное время года). Вода в трубке мерзлотомера превращается в лед на участке, где с прибором контактирует промерзшая почва.

Рис. 1.5: Фактическая глубина промерзания почвы в РФ

Спустя 10-12 часов после погружения устройства в почву шланг с водой изымается из обсадной трубки и по замершему участку воды определяется реальная глубина промерзания почвы.

Наши услуги

Услуги компании “Богатырь” это забивка свай и лидерное бурение. Мы имеем собственный автопарк бурильно-сваебойной техники и готовы поставлять сваи на объект с дальнейшим их погружением на строительной площадке. Цены на забивку свай представлены на странице: цены на забивку свай. Для заказа работ по забивке железобетонных свай, оставьте заявочку.

Определение глубины сезонного промерзания грунта

Перед началом проектирования фундамента необходимо определить все основные характеристики грунта. Данная информация позволит подобрать наиболее подходящую фундаментную опору, уровень ее заглубления, площадь основания и подходящие материалы. Одной из основных характеристик почвы является глубина сезонного промерзания. Дело в том, что грунт, в котором очень много воды, будет пучиниться во время мороза: почва начнёт расширяться, что в итоге приведёт к сдвигу и разрушению как самого основания, так и здания в целом. Все это станет причиной разрушения стен и опорных конструкций.

Глубина промерзания грунта в регионах России

Глубина сезонного промерзания грунта – это средний показатель промерзания почвы зимой. Он зависит от климата в вашем регионе, состава почвы и количества воды: чем её больше, тем на большую глубину грунт промерзает. Также есть еще один косвенный фактор, который в меньшей степени влияет на ГПГ – это толщина снежного покрова. Чем больше выпало снега, тем на меньшую глубину замерзает почва и наоборот.

Для определения ГПГ берётся статистика за предыдущее десятилетие, по этим данным высчитывается среднее арифметическое. Не зная этот показатель, проектная организация не сможет рассчитать оптимальную глубину заложения фундамента, а также определить подходящую площадь его основания. Это означает, что нахождение коэффициента ГПГ играет значимую роль при строительстве любого объекта.

На данный момент в России глубина промерзания грунта в зимнее время варьируется от 70 (Симферополь) до 270 сантиметров (Сургут). В Москве данный показатель составляет 130, а в Санкт-Петербурге 120 сантиметров. Получить более полную информацию можно, изучив карты глубинного сезонного промерзания.

Как определить глубину промерзания грунта

Нормативная и истинная глубина промерзания грунта всегда отличается. Объясняется это тем, что ежегодно толщина снежного покрова будет отличаться, что в итоге и сказывается на ГПГ.

Нормативная глубина сезонного промерзания грунта рассчитывается по следующей формуле:

Mt – это коэффициент, который равен сумме среднемесячных значений отрицательных температур в зимнее время года. d0 для неоднородных грунтов определяется как средневзвешенное в пределах промерзания. Для разных видов почв данный показатель будет отличаться:

· для суглинков он будет равняться 0,23 метрам;

· для песков с крупными вкраплениями 0,3 метра;

· для крупнообломочных грунтов это показатель будет равняться 0,34 метра.

Отрицательные температуры указаны в СНиП либо в других документах, которые описывают климатические условия вашего региона.

Стоит отметить, что данная формула актуальна для тех районов, где ГПГ менее 2,5 м, т.е. практически для всех регионов страны.

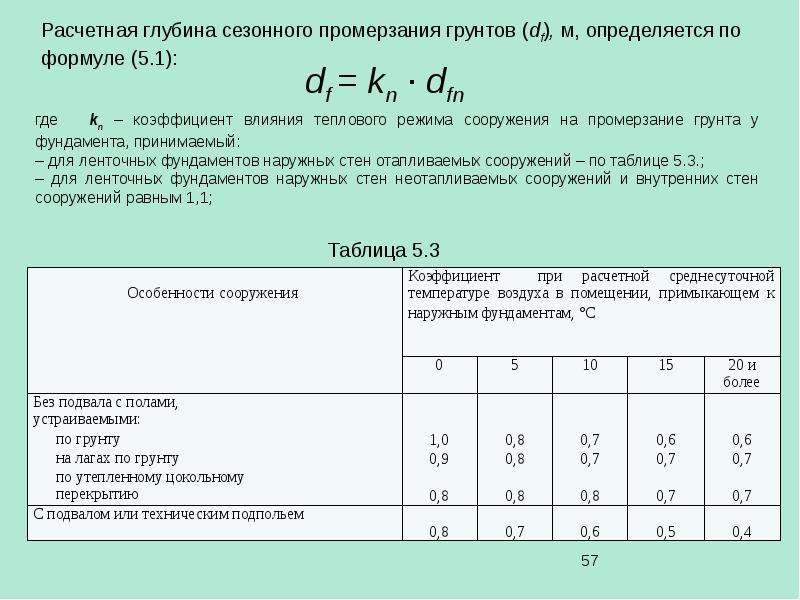

Расчетная глубина сезонного промерзания грунта определяется в метрах. Рассчитать её можно по следующей формуле:

kh – это специальный коэффициент, который учитывает влияние и количество тепла в самом здании. Для наружных фундаментов зданий, которые отапливаются во время мороза, значение этого коэффициента берется из таблицы.

Для фундаментов зданий, которые не отапливаются, данный коэффициент (Kh) принимается как 1,1. Важно отметить, что в таблицах СНИП не учтена толщина снега, укрывающего грунт, поэтому реальная ГПГ будет меньше.

Чтобы максимально точно определить глубину промерзания грунта, используется специальный инструмент – это мерзлотомер. Он представляет собой трубку, внутри которой установлен шланг. В самом шланге находится вода, а на его поверхности закреплена шкала с ценой деления в 1 миллиметр. Также мерзлотомер оснащён ограничителем, который предупреждают миграцию льда.

В тех местах, где мерзлотомер контактирует с мёрзлой почвой, вода начинает замерзать. Через 12 часов шланг извлекается из трубки, по шкале определяется истинная глубина промерзания почвы в вашем регионе.

Для чего определять глубину сезонного промерзания грунта

Определение глубины сезонного промерзания грунтов позволит правильно подобрать вид фундамента, рассчитать площадь его основания и уровень заглубления, выбрать строительные материалы. В итоге вы сможете обезопасить фундамент, ведь в зимнее время года происходит перераспределение напряжения в грунтах. Связано это с тем, что подземные воды замерзают и увеличиваются в объёме на 7-15%, вследствие чего начинается процесс пучения.

Если фундамент расположить на небольшой глубине, то на его основание начнёт воздействовать огромное давление, которое приведёт к деформациям, сдвигам и разрушению основания. Если же основание будет располагаться ниже глубины промерзания грунта, то вследствие пучения давление будет действовать на боковые стенки фундамента. Из-за этого в зимнее время почва будет выталкивать его наружу, а в летнее время он будет погружаться вглубь.

Заключение

Строительство любого объекта – это сложная и многоэтапная задача. Прежде, чем начать возводить фундамент, необходимо провести ряд испытаний, которые позволят вам определить глубину промерзания грунтов. Только так вы рассчитаете все необходимые величины, подберёте подходящие материалы и сможете избежать проблем, которые могут быть связаны с эксплуатацией здания.

Строительная лаборатория ООО “Бюро “Строительные исследования” занимается испытаниями конструкций и материалов в Санкт-Петербурге и Москве

Основная специализация лаборатории:

  • Испытания бетона
  • Геотехнический контроль грунта
  • Другие области испытаний
  • Наши вакансии

Бесплатно вызвать лаборанта на объект или задать вопрос эксперту можно:

1. Заполнив форму на нашем сайте

2. По телефонам:

+7(812)386-11-75 – главный офис в Санкт-Петербурге

+7(965)006-94-59 (WhatsApp, Telegramm) – отдел по работе с клиентами Санкт-Петербург и Москва

3. Написать нам на почту

Подписывайтесь на наши социальные сети и YouTube канал, там много интересной информации и лайфхаков.

Задайте вопрос по этой статье, заполнив форму (телефон не обязателен)

Расчет нормативной глубины промерзания грунта по СП 22 (СНиП)

Определение нормативной глубины промерзания грунта необходимо выполнять в соответствии с разделом 5.5 «Глубина заложения фундаментов»  СП 22.13330.2016 «Основания зданий и сооружений. Актуализированная редакция СНиП 2.02.01-83*».

Согласно п.5.5.2 СП 22.13330.2016 за нормативную глубину промерзания грунта можно принять среднюю глубину промерзания грунта за период не менее 10 лет (средняя глубина вычисляется  из ежегодных максимальных глубин сезонного промерзания грунтов). При этом экспериментальная площадка должна быть: горизонтальной, очищенной от снега, УГВ (уровень грунтовых вод) ниже глубины промерзания грунта. Методика наблюдений приведена в ГОСТ 24847-81 «Грунты. Метод определения глубины сезонного промерзания».

При отсутствии данных многолетних наблюдений нормативная глубина промерзания грунта определяется на основе теплотехнического расчета в соответствии с п.5.5.3 СП 22.13330.2016.

Приведем данный пункт:

5.5.3 Нормативную глубину сезонного промерзания грунта  dfh, м, при отсутствии данных многолетних наблюдений следует определять на основе теплотехнических расчетов. Для районов, где глубина промерзания не превышает 2,5 м, ее нормативное значение следует вычислять по формуле

dfh = d0 √Mt   (5.3)

где  d0 — величина, принимаемая равной:

  • для суглинков и глин 0,23 м;
  • супесей, песков мелких и пылеватых — 0,28 м;
  • песков гравелистых, крупных и средней крупности — 0,30 м; к
  • рупнообломочных грунтов — 0,34 м;

М  — безразмерный коэффициент, численно равный сумме абсолютных значений среднемесячных отрицательных температур за год в данном районе, принимаемых по СП 131. 13330, а при отсутствии в нем данных для конкретного пункта или района строительства — по результатам наблюдений гидрометеорологической станции, находящейся в аналогичных условиях с районом строительства.

Значение  d0  для грунтов неоднородного сложения определяют как средневзвешенное в пределах глубины промерзания.

Нормативную глубину промерзания грунта в районах, где  dfh>2,5 м, а также в горных районах (где резко изменяются рельеф местности, инженерно-геологические и климатические условия), следует определять теплотехническим расчетом в соответствии с требованиями СП 25.13330.

Некоторые пояснения портала Buildingclub (Билдинг клаб) по определению d0 :

Средневзвешенное значение  d0 при наличии разных грунтов в пределах глубины промерзания рекомендуется определять по п.2.125 пособия по проектированию оснований зданий и сооружений (к СНиП 2. 02.01-83).

Приведем данный пункт с примером определения:

п.2.125. Значение d0 в формуле (5.3) для площадок, сложенных неоднородными по глубине грунтами (при наличии нескольких слоев с различными значениями d0i), определяется как средневзвешенное по глубине слоя сезонного промерзания.

В первом приближении рекомендуется принимать значение нормативной глубины промерзания dfn, полученное по формуле (5.3), исходя из предположения, что весь сезоннопромерзающий слой сложен грунтом одного вида, имеющим коэффициент d01.

Значение d01, принимаемое как среднее из величин d0i, используется для уточнения нормативной глубины промерзания dfn и средневзвешенного значения  с учетом фактической толщины каждого слоя грунта.

Пример определения средневзвешенного значения d0.

Необходимо найти нормативную глубину промерзания на площадке, сложенной следующими грунтами.

С поверхности залегает слой супеси толщиной h1 = 0,5 м (d01 = 0,28 м),

далее следует слой суглинка толщиной h2 = 1 м (d02 = 0,23 м),

подстилаемый крупнообломочным грунтом (d03 = 0,34 м).

Сумма абсолютных значений среднемесячных отрицательных температур в данном районе равна 64°С (Mt = 64).

Предположим, что слой сезонного промерзания сложен одним грунтом с

d01 = 0,28 м.

Тогда нормативная глубина промерзания по формуле (5.3) равна: .

dfh2 = d01 √Mt = 0,28√64 = 2,24 м

В этом случае толщина нижнего слоя, которую следует учесть при определении средневзвешенного значения d0, равна:

h3 = dfn1 – h1 – h2 = 2,24 – 0,5 – 1 = 0,74 м. При этом:

d0 = (d01 ·h1 + d02 ·h2 + d03 ·h3)/dfh2 =

= (0,28 ·0,5 +0,23 ·1 + 0,34 ·0,74)/2,24 = 0,277 м.

С учетом  d0 = 0,277 м  нормативная глубина промерзания составит:

dfh = d0 √Mt = 0,277√64 = 2,22 м,

т.е. будет уточнена всего на 0,02 м, поэтому дальнейший расчет методом приближения можно не выполнять.

Некоторые пояснения портала Buildingclub (Билдинг клаб) по определению М :

Определение безразмерного коэффициента M выполняется по таблице 5.1 СП 131.13330.2012 Строительная климатология. Актуализированная редакция СНиП 23-01-99*

M — это  безразмерный коэффициент равный сумме абсолютных значений среднемесячных отрицательных температур за год в данном районе.

Для того чтобы найти M по таблице 5.1 СП 131.13330, необходимо сложить все отрицательные температуры в течении года (то есть столбцы со 2 по 13 данной таблицы). Причем значения данных температур взять по модулю (абсолютной величине).

Таблица 5.1 СП 131.13330.2012

Республика, край, область, пунктIIIIIIIVVVIVIIVIIIIXXXIXIIГод
1234567891011121314
РОССИЙСКАЯ ФЕДЕРАЦИЯ
Республика Адыгея
Майкоп-1,40,34,111,316,519,722,221,917,111,26,21,410,9
Алтайский край
Алейск-17,6-16,3-8,73,312,218,420,317,211,33,2-7,5-15,11,7
Барнаул*[1]-16,3-14,4-7,13,612,317,819,817,010,93,3-6,5-13,52,2
Беля-9,2-8,1-3,23,29,514,616,915,510,74,1-3,2-7,93,6
Бийск-Зональная*-16,6-14,8-7,53,812,317,719,817,110,93,4-6,4-13,52,2
Змеиногорск*-14,3-13,4-7,14,112,417,619,316,811,14,0-5,3-11,72,8
Катанда-22,8-18,8-9,22,39,514,215,513,37,90,2-11,4-19,9-1,6
Кош-Агач*-27,5-23,6-12,2-0,27,012,714,612,46,4-2,9-15,5-24,6-4,4
Онгудай-21,1-17,5-7,23,510,014,916,313,98,51,1-10,1-18,3-0,5
Родино-17,7-16,9-9,83,312,518,620,517,411,63,0-7,4-15,11,7
Рубцовск*-16,2-14,9-7,84,613,318,820,618,011,94,1-5,7-13,22,8
Славгород*-17,6-16,3-8,84,513,319,321,118,212,03,6-6,7-14,22,4
Тогул-16,5-15,3-8,71,710,516,718,815,810,32,4-8,1-15,01,1
Амурская область
Архара*-26,0-20,5-9,43,912,018,121,118,711,92,3-11,6-23,2-0,2
Белогорск-27,1-20,7-10,91,810,317,421,118,711,71,3-13,5-24,0-1,2
Благовещенск*-22,3-17,2-7,24,212,519,121,719,412,42,9-10,4-20,41,2
Бомнак*-30,2-23,8-12,4-0,48,515,518,115,58,4-2,5-19,2-29,5-4,3
Братолюбовка-28,0-21,8-12,10,89,516,319,917,610,80,5-14,3-25,3-2,2
Бысса-30,7-24,3-12,8-0,48,815,218,716,29,1-1,0-16,8-28,1-3,8
Гош-31,2-24,6-14,00,39,115,919,316,99,9-0,6-16,3-28,2-3,6
Дамбуки-31,1-24,9-15,1-1,97,514,417,915,38,2-3,3-18,8-28,9-5,1
Ерофей Павлович-27,6-22,0-13,0-1,27,515,018,315,07,9-3,4-17,6-26,3-4,0
Завитинск-26,9-20,9-11,61,39,716,720,318,111,31,1-13,4-24,0-1,5
Зея-30,1-23,8-13,6-0,68,415,318,615,79,0-2,4-17,8-28,0-4,1
Норский Склад-31,8-25,1-13,30,29,416,019,317,09,9-0,3-16,8-29,0-3,7
Огорон-29,3-23,1-13,92,37,013,817,114,58,0-3,3-18,0-27,3-4,7
Поярково-26,9-21,6-11,52,110,417,120,918,811,91,8-12,4-23,7-1,1
Свободный-27,7-21,6-12,11,09,616,620,217,710,60,0-14,9-25,4-2,2
Сковородино*-27,6-23,3-13,3-0,68,415,117,814,77,2-3,6-18,7-27,1-4,2
Средняя Нюкжа-34,7-28,9-18,4-5,45,313,216,813,45,7-6,6-22,9-32,9-8,0
Тыган-Уркан-26,4-21,6-13,4-1,57,514,618,115,17,9-3,4-17,2-25,2-3,8
Тында-31,7-25,9-16,2-3,86,013,417,113,96,3-5,7-21,5-30,2-6,5
Унаха-30,0-24,5-15,9-3,56,213,617,214,16,9-5,1-20,2-28,3-5,8
Усть-Нюкжа*-31,3-25,3-14,1-2,17,114,817,614,56,6-4,8-20,6-30,2-5,6
Черняево*-26,6-21,5-11,21,510,217,219,817,09,7-0,7-15,8-25,1-2,1
Шимановск-27,7-21,9-12,20,69,116,119,716,910,0-0,8-15,7-25,3-2,6
Экимчан*-30,8-24,3-13,5-1,57,314,317,214,67,5-2,9-18,4-29,6-5,0
Архангельская область
Архангельск*-13,6-12,1-5,70,16,612,716,013,28,01,8-4,8-9,91,0
Борковская-17,8-16,4-11,2-2,93,110,213,511,05,5-1,7-8,1-13,9-2,4
Емецк-14,1-12,8-7,3-0,16,613,416,113,98,01,2-4,5-10,20,9
Койнас*-17,2-15,0-7,1-1,15,412,316,112,46,90,1-7,5-13,1-0,7
Котлас*-14,1-12,2-4,72,39,014,617,314,28,41,9-5,3-10,81,7
Мезень*-14,8-13,4-7,2-2,24,010,514,511,97,10,6-6,3-11,0-0,5
Онега*-12,3-11,0-5,00,87,213,416,713,98,72,5-3,8-8,71,9
Астраханская область
Астрахань*-4,8-4,32,011,318,022,925,423,817,610,03,4-2,010,3
Верхний Баскунчак*-7,5-7,00,110,617,622,625,123,616,88,51,2-4,68,9
Республика Башкортостан
Белорецк-16,2-14,4-7,82,710,214,516,014,28,70,7-7,4-13,80,6
Дуван*-14,3-13,1-5,83,411,115,917,615,19,52,2-5,7-11,82,0
Мелеуз-15,5-14,4-7,54,613,617,819,617,911,73,2-5,1-11,82,8
Уфа*-13,8-12,7-5,45,213,217,619,417,011,23,8-4,0-11,03,4
Янаул*-14,2-13,5-6,33,511,916,718,816,110,33,0-4,8-11,32,5
Белгородская область
Белгород-8,5-6,4-2,57,514,617,919,918,712,96,40,3-4,56,4
Брянская область
Брянск*-7,4-6,6-1,27,013,616,918,417,211,75,6-0,4-5,05,8
Республика Бурятия
Бабушкин*-15,5-16,0-8,9-0,56,011,015,014,59,12,7-4,3-9,30,3
Баргузин*-27,4-22,6-10,90,28,515,518,616,08,6-0,5-12,0-22,2-2,3
Багдарин*-28,6-23,8-14,3-2,96,013,015,712,75,4-4,9-18,0-27,0-5,6
Кяхта*-20,5-16,3-6,92,610,416,618,916,49,50,9-9,4-17,60,4
Монды-19,9-17,6-10,1-1,85,612,114,212,05,5-2,2-11,8-18,2-2,7
Нижнеангарск*-21,9-20,3-12,5-2,55,112,116,315,08,3-0,6-10,7-17,3-2,4
Сосново- Озерское*-24,0-20,2-12,1-2,25,414,016,713,96,8-2,2-12,9-20,6-3,1
Уакит-28,3-24,5-15,7-5,23,511,614,811,84,7-6,0-18,7-26,5-6,5
Улан-Удэ*-23,8-19,0-8,02,010,216,919,616,89,40,4-10,5-19,7-0,5
Хоринск-25,6-22,0-10,70,48,416,218,815,88,0-1,1-13,4-21,9-2,3
Владимирская область
Владимир-11,1-10,0-4,34,912,216,617,916,410,73,7-2,7-7,53,9
Муром-11,5-10,9-4,94,712,516,718,717,211,34,1-2,3-8,24,0
Волгоградская область
Волгоград*-6,9-6,5-0,310,016,821,423,922,716,38,31,1-4,48,5
Камышин-10,4-9,9-4,07,716,220,723,221,515,16,7-0,8-6,76,6
Костычевка-11,7-11,6-5,27,215,720,222,721,014,56,0-1,3-8,15,8
Котельниково-7,4-6,8-0,89,517,021,224,022,716,28,31,9-3,78,5
Новоаннинский-10,0-9,1-3,47,815,419,621,420,214,05,9-0,5-5,86,3
Эльтон*-8,2-7,9-1,010,217,522,524,923,416,68,00,6-5,38,4
Вологодская область
Бабаево-11,6-10,5-5,42,49,514,716,814,99,22,9-2,6-8,02,7
Вологда*-11,7-10,5-4,03,310,415,017,314,79,23,0-3,4-8,72,9
Вытегра*-10,9-9,9-3,92,69,314,417,214,89,53,7-2,6-7,63,1
Никольск*-13,3-11,5-4,43,09,915,017,414,68,82,2-4,6-10,12,3
Тотьма*-12,8-11,0-4,12,89,814,717,214,48,72,4-4,3-9,72,4
Воронежская область
Воронеж*-7,5-7,2-1,48,214,918,420,118,913,16,5-0,1-5,26,6
Республика Дагестан
Дербент *2,52,25,010,316,321,724,924,720,314,59,14,813,0
Махачкала*0,60,84,410,316,221,624,624,319,913,77,82,912,3
Южно-Сухокумск-3,6-2,52,410,617,822,425,124,218,210,84,80,510,9
Ивановская область
Иваново-11,9-10,9-5,14,111,415,817,615,810,13,5-3,1-8,13,3
Кинешма-11,7-11,3-5,63,411,115,918,215,910,03,3-3,5-9,13,0
Иркутская область
Алыгджер-16,7-14,6-7,8-0,26,212,213,812,06,40,1-8,9-15,1-1,1
Бодайбо*-30,1-25,5-13,8-1,96,714,718,214,96,7-3,4-17,6-27,6-4,9
Братск-20,7-19,4-10,2-1,26,214,017,814,88,1-0,5-9,8-18,4-1,6
Верхняя Гутара*-19,0-16,3-9,7-1,45,711,714,111,45,2-1,8-10,0-16,8-2,2
Дубровское-28,6-23,2-13,6-2,95,714,317,714,06,4-2,3-17,4-25,8-4,6
Ербогачен*-30,9-27,7-16,4-5,05,314,117,413,45,2-5,6-20,6-29,0-6,6
Жигалово*-27,7-23,0-12,2-0,58,014,717,614,46,7-2,2-14,3-24,6-3,6
Зима-23,0-20,0-10,11,18,715,818,014,98,1-0,1-12,2-20,5-1,6
Ика*-29,2-25,9-15,4-4,25,513,616,512,85,0-4,4-18,0-26,9-5,9
Илимск-25,4-22,0-12,6-1,66,314,217,614,26,6-2,0-14,8-23,8-3,6
Иркутск*-18,5-15,5-7,02,19,815,518,115,59,01,5-7,9-15,90,5
Ичера-28,2-25,4-14,6-2,76,414,617,614,06,6-3,0-17,6-26,7-4,9
Киренск*-27,2-24,0-13,3-1,87,315,218,114,86,8-2,6-15,5-24,9-3,9
Мама-28,9-23,9-14,3-2,85,914,117,914,46,8-2,1-17,4-26,1-4,7
Марково-27,8-23,3-13,7-1,87,115,218,014,77,1-2,0-15,8-26,0-4,0
Наканно*-34,6-30,3-17,7-6,14,413,717,013,04,9-6,8-23,5-32,2-8,2
Невон-24,9-23,2-13,3-1,86,514,617,614,16,9-1,4-14,4-23,4-3,6
Непа-27,9-25,4-14,6-3,55,613,916,812,95,7-4,0-18,5-27,2-5,5
Орлинга*-26,9-22,7-12,4-1,57,214,617,314,16,7-2,2-14,0-23,9-3,6
Перевоз*-26,3-23,5-14,2-2,86,314,117,013,65,8-3,9-16,7-24,6-4,6
Преображенка-29,2-24,2-15,4-3,95,614,717,713,55,8-4,1-18,6-28,4-5,5
Саянск-18,3-14-6,81,710,115,518,715,88,50,8-9,4-16,30,5
Слюдянка-17,4-17,0-9,9-0,36,011,815,314,27,8-1,7-7,3-13,5-0,7
Тайшет*-18,9-16,1-7,71,39,315,918,415,28,40,5-9,1-16,70,0
Тулун*-20,1-16,5-8,20,88,915,117,514,67,9-0,2-10,1-17,8-0,7
Усть-Ордынский — Бурятский АО-24,8-22,3-12,50,68,215,618,015,17,7-0,8-14,2-21,9-2,6
Кабардино-Балкарская Республика
Нальчик-4,0-2,81,89,515,419,121,621,016,09,43,8-1,39,1
Калининградская область
Калининград*-2,2-1,71,76,712,215,617,717,312,98,33,4-0,47,6
Республика Калмыкия
Элиста*-5,0-4,61,310,316,821,624,623,417,29,62,6-2,59,6
Калужская область
Калуга-10,1-8,9-3,94,812,316,218,016,511,04,7-1,5-6,54,4
Камчатская область
Апука *- Корякский АО-12,4-12,7-11,0-6,41,06,710,210,77,0-0,6-7,6-12,0-2,3
Ича* – Корякский АО-12,3-12,3-8,6-2,82,36,710,711,68,83,7-3,5-9,3-0,4
Ключи*-16,2-13,6-8,7-2,14,811,815,113,89,02,4-6,6-14,2-0,4
Козыревск-17,9-15,1-10,2-2,15,111,514,913,68,10,4-9,8-16,7-1,5
Корф *- Корякский АО-14,3-14,1-11,4-6,41,88,512,112,27,9-0,3-8,8-13,8-2,2
Кроноки-8,5-8,2-6,2-1,62,66,610,711,78,62,8-3,3-7,40,6
Лопатка, мыс*-4,7-5,6-4,0-1,31,24,47,69,58,75,40,4-2,81,6
Мильково-19,9-17,0-11,9-2,55,211,615,013,68,00,3-10,9-17,6-2,1
Начики*-18,7-16,2-11,0-3,52,38,612,411,97,21,1-8,6-16,7-2,6
о,Беринга*-3,3-3,5-2,5-0,52,35,68,910,89,45,30,7-2,22,6
Оссора *- Корякский АО-14,5-14,1-11,4-6,11,07,912,212,38,21,2-7,0-12,9-1,9
Петропавловск- Камчатский*-7,0-6,6-4,00,14,49,212,513,210,35,2-1,1-5,22,6
Семлячики*-6,3-5,9-4,4-0,83,37,911,412,810,15,1-1,3-5,02,2
Соболево*-13,9-13,3-9,0-2,73,08,111,712,28,63,2-4,9-11,1-0,7
Ука-15,8-16,3-13,5-6,2-0,16,312,212,68,10,7-7,1-13,2-2,7
Октябрьская-12,1-12,6-8,7-2,52,16,19,811,49,34,1-3,0-9,0-0,4
Усть- Воямполка *- Корякский АО-17,5-16,5-12,9-5,61,46,710,210,77,41,2-7,1-14,2-3,0
Усть-Камчатск-11,4-11,2-9,0-3,61,66,811,212,29,02,6-4,7-9,7-0,5
Усть- Хайрюзово*-14,1-13,6-9,9-3,52,87,911,612,18,32,6-5,1-11,2-1,0
Карачаево-Черкесская Республика
Черкесск-4,4-2,31,59,014,818,321,120,615,79,63,7-1,18,8
Республика Карелия
Кемь*-10,9-10,5-5,5-0,74,910,914,312,98,52,5-3,2-7,61,3
Лоухи-12,1-12,4-8,3-1,74,711,614,812,87,21,0-4,4-8,50,4
Олонец-10,3-10,5-6,31,38,613,616,414,79,33,4-1,8-7,12,6
Паданы*-11,2-10,7-5,20,26,512,716,014,08,82,8-3,0-7,81,9
Петрозаводск*-10,3-9,5-3,81,88,413,716,514,39,13,3-2,5-7,02,8
Реболы*-11,9-11,5-5,70,06,913,316,113,58,01,9-4,0-8,81,5
Сортавала*-9,1-8,9-3,82,08,614,016,915,09,64,2-1,1-5,83,5
Кемеровская область
Кемерово*-17,9-15,8-8,11,810,616,419,015,89,51,9-7,8-15,20,8
Киселевск-17,2-15,5-8,12,010,016,618,815,810,02,2-8,3-15,40,9
Кондома-19,1-16,3-8,60,99,115,217,414,58,61,4-9,4-17,0-0,3
Мариинск-17,8-16,2-9,30,89,015,918,315,29,11,0-9,1-16,20,1
Тайга*-18,0-16,1-8,30,38,814,917,614,38,10,5-9,1-15,8-0,2
Тисуль*-16,3-14,7-7,21,79,815,718,115,29,21,8-7,5-13,81,0
Топки-18,2-16,1-10,2-0,28,915,818,215,49,20,7-10,2-16,5-0,3
Усть-Кабырза-22,1-18,0-10,0-0,48,114,616,914,58,40,4-10,5-19,0-1,4
Кировская область
Вятка-14,4-12,9-6,72,210,015,417,915,39,01,5-5,7-11,81,6
Нагорское-14,9-13,7-7,11,69,014,616,914,88,50,8-6,0-12,51,0
Савали-14,0-13,2-7,42,811,616,818,816,810,42,8-5,2-11,52,4
Республика Коми
Вендинга-15,8-15,1-9,1-0,46,212,415,513,06,80,0-6,7-13,2-0,5
Воркута-20,3-20,6-16,5-9,0-2,85,812,49,53,8-5,1-13,6-15,7-6,0
Объячево-14,9-13,0-6,61,78,514,416,614,38,20,7-5,7-11,61,0
Петрунь*-20,0-18,9-11,7-7,20,49,214,410,75,5-2,9-11,9-16,5-4,1
Печора*-19,2-17,7-9,0-3,43,611,716,012,06,5-1,3-10,2-15,6-2,2
Сыктывкар*-15,2-13,2-5,31,58,214,317,213,67,91,0-6,5-11,91,0
Троицко- Печорское*-17,9-15,9-6,9-0,46,113,016,312,56,8-0,5-8,8-14,6-0,9
Усть-Уса*-19,0-17,8-9,7-4,81,910,114,811,05,9-1,9-10,4-15,4-2,9
Усть-Цильма*-17,7-15,8-8,1-2,83,711,215,311,76,4-0,9-8,9-13,8-1,6
Усть-Щугор-19,7-17,7-12,0-2,43,711,415,212,36,4-1,8-10,2-16,9-2,6
Ухта-17,3-15,8-8,9-0,55,412,115,712,76,6-1,4-8,5-13,6-1,1
Костромская область
Кострома-11,8-11,1-5,33,210,915,517,816,110,03,2-2,9-8,73,1
Чухлома-12,8-11,6-5,72,59,714,817,015,19,22,4-3,6-9,82,3
Шарья-13,0-12,1-6,02,910,215,117,415,19,32,3-4,7-10,62,2
Краснодарский край
Красная Поляна0,31,34,29,514,217,119,519,415,610,86,92,210,1
Краснодар*-0,21,05,412,217,321,023,823,218,111,96,32,011,8
Приморско-Ахтарск-2,5-2,12,710,617,121,524,223,217,911,15,10,210,8
Сочи*6,06,28,312,216,120,023,023,319,815,611,37,914,1
Тихорецк*-2,2-1,24,011,717,120,823,623,117,711,04,90,310,9
Красноярский край
Агата*-34,5-32,5-21,8-11,5-1,48,114,110,93,8-7,7-24,5-31,2-10,7
Ачинск*-16,1-14,0-6,71,39,615,918,815,59,11,3-7,8-13,71,1
Байкит* – Эвенкийский АО-30,5-26,1-13,8-4,14,313,217,112,85,3-5,0-19,4-28,4-6,2
Боготол-17,4-16,0-9,10,28,115,317,814,68,70,8-9,7-16,4-0,3
Богучаны*-23,8-21,2-10,4-0,27,815,919,115,38,0-0,6-11,8-21,1-1,9
Ванавара* – Эвенкийский АО-29,4-25,9-14,5-3,65,814,317,613,45,5-4,5-18,5-27,4-5,6
Вельмо-27,6-24,8-14,8-3,74,313,116,812,76,1-3,7-18,1-26,5-5,5
Верхнеимбатск*-24,7-22,0-12,8-4,93,312,917,613,46,4-3,5-16,0-22,5-4,4
Волочанка*-31,0-30,6-24,5-16,0-5,95,712,89,82,3-11,5-23,7-27,8-11,7
Диксон* – Таймырский АО-25,9-25,9-22,9-17,5-8,30,04,54,91,3-8,3-17,9-22,6-11,5
Дудинка* – Таймырский АО-28,2-27,3-21,9-15,3-5,65,813,710,93,8-8,5-20,6-24,9-9,8
Енисейск-22,0-19,5-10,7-0,97,115,118,514,98,2-0,5-12,3-20,7-1,9
Ессей *- Эвенкийский АО-36,0-33,8-23,9-13,9-3,27,013,510,52,4-12,2-27,6-31,6-12,4
Игарка*-28,3-26,7-18,6-11,1-1,99,115,412,04,8-6,9-20,0-25,4-8,1
Канск-20,2-18,7-10,30,78,616,018,815,68,80,4-10,2-18,6-0,8
Кежма-27,4-25,1-14,1-2,26,314,918,114,27,1-1,9-15,8-25,7-4,3
Ключи-17,7-15,6-8,00,88,215,618,114,88,50,7-10,1-16,9-0,1
Красноярск*-16,0-14,0-6,31,99,716,018,715,48,91,5-7,5-13,71,2
Минусинск*-18,2-16,0-6,33,911,417,519,916,810,02,2-7,3-15,41,5
Таимба-30,1-26,6-15,6-3,45,113,416,812,75,3-4,2-20,1-29,1-6,3
Троицкое-22,8-20,3-11,5-0,86,914,517,514,07,0-1,0-12,5-21,9-2,6
Тура* – Эвенкийский АО-35,7-31,8-18,3-6,83,312,816,912,74,8-7,0-24,3-32,4-8,8
Туруханск*-26,5-24,2-15,8-8,10,710,916,512,75,5-5,7-18,6-23,9-6,4
Хатанга *- Таймырский АО-32,8-32,3-26,7-17,5-6,85,412,69,31,6-12,3-25,5-29,3-12,9
Челюскин, мыс — Таймырский АО-28,5-28,6-28,2-21,0-10,5-1,41,50,7-2,4-11,5-21,4-25,3-14,7
Ярцево-23,6-21,5-12,9-2,75,114,318,214,07,6-1,8-14,7-22,3-3,4
Курганская область
Курган*-16,3-15,0-6,94,612,517,819,616,710,83,2-6,4-13,42,3
Курская область
Курск*-7,3-6,9-1,47,514,217,419,018,112,56,2-0,5-5,26,1
Липецкая область
Липецк-10,3-9,5-4,45,513,818,020,218,512,55,5-1,5-7,15,1
Ленинградская область
Санкт- Петербург*-6,6-6,3-1,54,510,915,718,316,711,45,70,2-3,95,4
Свирица-10,5-9,3-4,72,89,714,716,614,89,53,6-1,8-6,63,2
Тихвин*-9,3-8,4-2,83,710,415,117,215,09,74,0-1,9-6,53,8
Магаданская область
Аркагала-19,6-19,2-16,7-8,7-0,55,811,912,27,8-1,1-10,7-15,8-4,6
Брохово*-19,7-19,5-15,5-8,00,06,912,112,37,9-0,4-10,2-16,3-4,2
Магадан (Нагаева, бухта)*-16,7-15,6-11,5-4,91,57,411,511,97,3-1,3-10,5-15,0-3,0
Омсукчан-33,4-31,0-24,3-12,40,810,113,210,63,1-11,3-26,5-32,5-11,1
Палатка-22,1-20,2-16,3-7,72,39,412,811,65,2-6,7-16,7-20,3-5,7
Среднекан-36,6-33,4-25,8-12,02,813,015,111,94,0-11,3-28,6-35,8-11,4
Сусуман*-37,7-33,6-24,7-11,92,611,914,110,42,5-13,5-29,6-37,7-12,3
Республика Марий Эл
Йошкар-Ола*-12,1-11,4-4,64,712,016,518,616,110,33,4-3,7-9,43,4
Республика Мордовия
Саранск-12,3-11,7-5,94,813,117,319,217,711,64,1-3,0-8,73,9
Московская область
Дмитров-10,4-9,5-4,44,311,515,717,515,710,34,0-2,4-7,23,8
Кашира-10,9-9,8-4,64,612,216,317,816,511,04,1-2,3-7,04,0
Москва*-7,8-7,1-1,36,413,016,918,716,811,15,2-1,1-5,65,4
Мурманская область
Вайда-Губа*-5,3-5,9-3,8-1,22,87,110,710,27,12,4-1,6-3,51,6
Кандалакша*-12,7-12,4-6,8-1,64,611,214,512,16,80,8-5,5-9,70,1
Ковдор*-12,8-12,3-7,2-2,04,210,813,711,05,8-0,6-6,6-10,2-0,5
Краснощелье*-13,9-13,8-8,5-3,52,79,613,310,75,9-0,5-6,9-10,6-1,3
Ловозеро-13,2-13,8-10,2-3,82,49,113,011,15,6-0,9-6,2-10,4-1,4
Мончегорск-12,8-12,7-8,6-2,53,410,213,812,06,60,2-5,4-9,7-0,5
Мурманск*-10,5-10,4-5,8-1,33,79,212,811,16,80,9-4,9-8,20,3
Ниванкюль-13,1-13,0-8,1-1,74,210,513,511,66,3-0,1-6,1-10,2-0,5
Пулозеро-13,4-13,6-9,4-3,03,19,613,411,46,0-0,3-5,8-10,1-1,0
Пялица-10,0-11,2-8,9-3,71,46,810,19,86,41,3-2,8-6,4-0,6
Териберка*-7,6-8,2-5,2-1,92,67,511,410,67,11,7-3,2-5,70,8
Терско-Орловский-9,9-11,1-8,8-3,60,75,49,09,36,40,9-3,3-6,2-0,9
Умба*-11,5-11,5-6,4-1,54,310,814,412,27,51,4-4,4-8,30,6
Юкспор-12,2-12,6-10,9-6,9-1,94,99,07,21,5-4,1-7,7-10,4-3,7
Нижегородская область
Арзамас-12,4-11,9-6,53,512,016,918,817,210,83,5-3,6-9,43,2
Выкса-11,3-10,8-5,14,412,516,818,917,011,14,0-2,8-8,53,8
Нижний Новгород-11,8-11,1-5,04,212,016,418,416,911,03,6-2,8-8,93,6
Новгородская область
Боровичи-9,8-8,8-3,83,811,015,417,415,410,04,2-1,6-6,73,9
Новгород-8,7-8,7-4,33,310,415,217,315,410,34,2-0,9-5,94,0
Новосибирская область
Барабинск*-18,3-17,0-9,22,111,017,019,215,89,82,0-8,3-15,30,7
Болотное*-17,6-15,5-7,51,710,316,318,915,59,31,7-8,0-15,00,8
Карасук-19,4-18,4-10,62,912,118,220,216,911,22,2-8,5-16,20,9
Кочки-19,6-18,2-11,51,210,716,718,615,49,71,4-9,5-16,9-0,2
Купино*-18,5-16,9-9,13,212,017,919,916,710,72,8-7,4-15,01,3
Кыштовка-20,3-18,3-10,71,39,815,718,014,69,30,8-9,8-17,4-0,6
Новосибирск*-17,3-15,7-8,42,211,117,019,416,210,22,5-7,4-14,51,3
Татарск*-17,8-16,5-8,33,111,617,319,516,110,12,4-7,7-14,91,3
Чулым-19,5-17,9-11,30,310,116,418,515,59,71,3-9,3-17,0-0,2
Омская область
Омск*-17,2-15,9-7,83,712,117,719,516,310,52,8-7,3-14,31,7
Тара*-18,3-16,8-8,02,210,416,418,715,29,21,7-8,3-15,50,6
Черлак*-17,7-16,6-8,64,012,718,520,217,111,13,1-7,2-14,31,9
Оренбургская область
Кувандык-15,4-14,5-7,34,914,218,620,618,812,73,9-4,7-11,93,3
Оренбург*-12,9-12,4-5,47,115,420,122,020,113,95,3-3,1-9,95,0
Сорочинск-14,4-13,5-6,65,814,619,221,019,613,14,1-3,8-10,44,1
Орловская область
Орел*-7,8-7,3-1,96,913,917,218,717,611,95,7-0,6-5,45,7
Пензенская область
Земетчино*-9,3-9,5-3,66,614,017,719,517,812,15,1-1,7-7,25,1
Пенза*-9,8-9,7-3,76,814,218,019,818,012,25,1-2,0-7,85,1
Пермская область
Бисер*-16,7-14,8-6,70,77,713,415,812,66,9-0,5-8,5-14,1-0,3
Ножовка-14,6-13,7-6,82,911,016,718,416,410,12,3-5,1-12,12,1
Пермь*-13,9-12,3-4,53,510,615,818,215,19,52,3-5,6-11,32,3
Чердынь-17,0-14,8-7,91,48,014,416,914,38,0-0,3-8,3-14,40,0
Приморский край
Агзу-20,3-15,8-7,12,18,313,317,317,211,12,9-8,4-18,00,2
Анучино-20,3-16,0-5,95,012,117,021,120,613,75,7-5,7-16,72,6
Астраханка-17,7-13,6-4,84,411,616,520,620,914,96,7-4,3-13,93,4
Богополь-13,3-10,1-3,14,29,513,217,719,214,16,9-2,6-10,83,7
Владивосток*-12,6-9,1-2,14,89,713,217,519,615,78,7-1,0-9,34,6
Дальнереченск*-19,3-14,8-5,35,612,717,721,220,313,95,6-5,8-16,23,0
Кировский-20,6-16,9-6,45,112,717,621,520,814,25,9-5,8-16,72,6
Красный Яр-23,4-19,1-8,23,110,716,420,419,112,13,1-8,9-19,90,5
Маргаритово-12,7-9,9-3,24,09,113,017,619,214,17,0-1,9-10,13,9
Мельничное*-21,9-17,2-7,73,010,015,519,218,411,42,9-8,6-19,20,5
Партизанск-13,4-10,3-3,15,111,315,119,420,114,67,5-2,2-10,74,5
Посьет*-9,6-6,5-0,56,110,914,719,021,116,79,80,6-6,96,3
Преображение*-7,8-5,7-0,74,68,612,216,919,415,89,41,4-5,55,7
Рудная Пристань*-10,9-8,1-2,03,77,911,516,118,614,67,7-1,2-8,84,1
Сосуново-13,4-10,9-4,81,45,49,113,816,312,86,1-3,3-11,21,8
Чугуевка-21,3-17,3-6,74,311,516,320,419,512,54,4-7,2-17,91,5
Псковская область
Великие Луки*-6,8-6,5-1,35,812,215,817,516,010,85,5-0,1-4,55,4
Псков*-6,3-6,2-1,35,512,015,917,816,210,95,60,1-4,15,5
Ростовская область
Миллерово*-6,3-5,70,09,315,719,721,820,915,07,81,3-3,88,0
Ростов-на- Дону*-3,8-2,92,210,816,820,823,222,316,69,63,3-1,59,8
Таганрог*-3,5-3,02,110,717,121,223,622,817,210,23,5-1,210,1
Рязанская область
Рязань-11,0-10,0-4,75,212,917,318,517,211,64,4-2,2-7,04,3
Самарская область
Самара-13,5-12,6-5,85,814,318,620,419,012,84,2-3,4-9,64,2
Саратовская область
Александров Гай-12,7-12,1-4,97,916,321,023,622,014,96,1-1,7-8,36,0
Балашов-10,6-10,4-4,66,314,518,620,619,212,95,2-1,5-7,65,2
Саратов*-8,7-8,4-2,58,415,920,222,320,614,36,7-0,6-6,46,8
Сахалинская область
Александровск- Сахалинский*-16,9-15,0-8,10,15,911,115,216,312,14,8-4,6-12,60,7
Долинск-13,5-12,4-6,50,96,210,915,316,913,16,4-1,9-8,62,2
Кировское-23,6-19,7-12,0-1,75,611,715,615,510,42,1-9,1-19,3-2,0
Корсаков-10,7-10,1-5,31,25,610,014,516,913,77,4-0,4-6,83,0
Курильск*-4,6-6,1-3,61,56,09,513,315,713,59,23,6-1,44,7
Макаров-14,3-12,3-6,70,95,39,513,815,712,86,0-3,0-10,21,6
Невельск*-8,2-7,7-3,42,47,111,315,517,414,48,30,6-5,24,4
Ноглики*-18,0-15,9-9,6-1,73,69,313,114,510,73,2-7,2-15,3-1,1
Оха-19,7-17,7-12,5-4,01,57,712,713,910,22,7-6,3-15,1-2,2
Погиби*-19,6-18,3-11,9-3,22,49,814,115,511,83,9-7,3-16,0-1,6
Поронайск*-16,1-13,9-7,10,14,89,413,615,612,15,1-4,6-13,00,5
Рыбновск-22,3-20,1-14,3-4,61,89,414,415,111,13,4-6,9-17,4-2,5
Холмск-9,7-8,7-4,22,36,911,415,717,714,27,80,0-6,13,9
Южно- Курильск*-4,4-5,6-2,71,65,28,512,415,714,810,74,5-1,15,0
Южно- Сахалинск*-12,8-12,0-5,81,67,011,515,517,013,06,3-1,7-8,82,6
Свердловская область
Верхотурье*-16,3-14,3-5,02,99,615,317,714,48,71,5-7,4-13,41,1
Екатеринбург*-13,6-11,8-4,04,311,216,418,515,59,82,5-5,6-11,32,6
Ивдель*-19,2-16,5-6,21,28,014,417,313,77,70,2-9,5-15,9-0,4
Каменск-Уральский-16,2-14,7-7,53,511,216,218,115,79,91,9-6,5-13,51,5
Туринск-18,0-16,2-8,33,010,815,717,815,09,50,9-7,7-14,80,6
Шамары-16,1-14,4-7,42,59,614,917,014,58,70,9-7,0-13,60,8
Республика Северная Осетия
Владикавказ*-2,9-2,02,79,414,117,720,319,815,29,53,7-0,98,9
Смоленская область
Вязьма-9,8-9,0-4,34,311,315,416,615,410,24,1-1,9-6,43,8
Смоленск*-7,5-6,9-1,85,912,415,817,416,010,75,0-0,8-5,25,1
Ставропольский край
Арзгир-4,9-3,61,610,317,422,025,023,717,810,14,0-1,310,2
Кисловодск-3,3-2,41,58,013,016,218,618,213,98,33,2-1,17,7
Невинномысск-4,5-3,31,89,715,619,422,121,516,49,83,9-1,59,2
Пятигорск-4,2-3,01,18,914,618,321,120,515,58,93,2-1,48,6
Ставрополь*-2,9-2,42,29,815,019,022,121,416,29,83,7-0,79,4
Тамбовская область
Тамбов-10,9-10,3-4,66,014,118,119,818,612,55,2-1,4-7,35,0
Республика Татарстан
Бугульма-14,3-13,7-8,02,411,416,318,116,410,22,1-5,8-11,62,0
Елабуга*-12,4-11,7-4,25,213,217,519,817,211,43,9-3,6-10,03,9
Казань*-11,6-10,9-4,35,313,217,619,717,411,54,2-3,2-8,94,2
Тверская область
Бежецк-10,7-10,2-5,23,210,815,217,115,49,83,6-2,3-7,73,2
Тверь-10,5-9,4-4,64,111,215,717,315,810,24,0-1,8-6,63,8
Ржев-10,0-8,9-4,24,111,215,617,115,810,34,1-1,4-6,34,0
Томская область
Александровское*-21,2-19,3-9,9-2,36,014,318,114,07,6-0,9-11,6-18,3-2,0
Колпашево*-20,0-17,7-8,8-0,57,915,418,514,68,20,2-10,2-17,3-0,8
Средний Васюган*-19,8-17,7-8,3-0,37,715,218,514,48,20,1-10,5-17,2-0,8
Томск*-17,9-15,7-7,71,29,715,918,715,39,01,3-8,5-15,40,5
Усть-Озерное*-21,0-18,3-9,3-1,07,115,218,614,47,6-0,8-11,8-18,7-1,5
Республика Тыва
Кызыл*-29,3-24,3-11,04,412,318,220,217,310,10,7-13,6-26,0-1,8
Тульская область
Тула-9,9-9,5-4,15,012,916,718,617,211,65,0-1,1-6,74,7
Тюменская область
Березово* – Ханты- Мансийский АО-22,1-20,3-10,7-4,33,612,016,512,56,4-2,3-13,1-19,0-3,4
Демьянское-19,2-16,9-9,40,77,714,717,614,58,90,2-9,8-17,0-0,7
Кондинское — Ханты Мансийский АО-19,8-18,4-10,10,18,414,918,714,78,9-0,6-10,2-16,3-0,8
Леуши*-17,6-15,8-6,31,38,815,418,414,68,60,8-8,6-14,90,4
Марресаля*-21,7-22,4-17,8-13,5-5,52,07,37,03,7-4,5-13,0-18,0-8,0
Надым*-23,7-22,9-14,4-8,20,09,915,712,05,7-4,2-15,2-20,9-5,5
Октябрьское*-20,9-18,8-8,9-2,15,513,217,213,16,9-1,6-11,6-18,0-2,2
Салехард*-24,2-23,5-15,4-9,2-1,18,614,411,15,3-4,1-15,2-20,6-6,2
Сосьва-22,7-20,4-12,0-1,85,212,316,112,86,6-2,5-12,8-20,2-3,3
Сургут — Ханты-Мансийский АО-22,0-19,6-13,3-3,54,113,016,914,07,8-1,4-13,2-20,3-3,4
Тарко-Сале *- Ямало- Ненецкий АО-25,2-24,3-15,3-8,6-0,310,716,412,55,7-4,7-16,1-22,2-6,0
Тобольск*-18,4-16,7-7,41,99,916,118,515,09,01,5-8,1-15,30,5
Тюмень*-16,2-14,3-5,73,711,016,518,615,49,62,2-6,8-13,51,7
Угут-21,0-19,4-10,9-1,16,013,417,413,67,9-1,4-12,6-18,8-2,2
Уренгой — Ямало-Ненецкий АО-26,4-26,4-19,2-10,3-2,68,415,411,35,2-6,3-18,2-24,0-7,8
Ханты- Мансийск *- Ханты- Мансийский АО-19,8-18,3-8,5-1,26,914,518,114,17,9-0,4-10,4-16,9-1,2
Удмуртская Республика
Глазов-14,9-14,0-8,02,09,915,817,815,49,11,8-6,2-12,61,3
Ижевск*-13,4-12,3-5,13,811,716,518,615,910,12,7-4,9-10,92,7
Сарапул*-13,2-12,1-5,04,212,217,019,116,410,63,1-4,6-10,63,1
Ульяновская область
Сурское-13,2-12,5-6,14,813,017,118,717,211,33,6-3,1-8,93,5
Ульяновск-13,8-13,2-6,84,112,617,619,617,611,43,8-4,1-10,43,2
Хабаровский край
Аян-19,7-17,6-11,6-3,80,85,611,413,29,60,4-11,0-17,4-3,3
Байдуков-21,7-20,2-14,5-5,20,99,114,515,512,03,4-7,1-16,6-2,5
Бикин-22,4-17,4-8,14,111,717,421,019,913,34,5-7,6-18,31,5
Бира-22,0-16,6-8,22,710,216,520,118,512,02,6-10,1-19,50,5
Биробиджан-22,6-17,5-9,03,010,716,720,319,012,43,0-9,8-19,60,6
Вяземский-22,3-17,8-9,03,411,317,120,619,613,03,9-8,2-18,11,1
Гвасюги-24,9-20,1-10,61,39,115,619,618,411,41,5-10,8-20,8-0,9
Гроссевичи-14,8-11,9-6,00,44,38,413,015,913,15,9-4,0-11,81,0
Де-Кастри-19,4-15,8-9,3-1,53,28,513,215,312,03,2-8,1-16,2-1,2
Джаорэ*-19,7-17,5-11,0-2,53,111,515,416,011,42,8-8,3-16,8-1,3
Екатерино- Никольское*-19,8-15,1-5,94,912,518,121,419,613,24,3-7,8-17,72,3
Комсомольск-на-Амуре-25,6-20,3-10,11,38,715,619,918,712,63,0-10,7-22,0-0,7
Нижнетамбовское-26,4-21,1-11,00,38,215,119,318,212,12,6-10,8-21,8-1,3
Николаевск- на-Амуре*-22,4-19,3-11,7-2,24,912,916,515,810,41,9-10,3-19,8-1,9
Облучье-26,5-21,1-11,41,49,616,219,817,911,01,1-12,6-23,6-1,5
Охотск*-21,1-18,8-12,9-4,51,87,512,413,38,5-1,8-13,9-19,7-4,1
Им, Полины Осипенко*-26,9-21,5-11,00,48,315,018,116,810,61,2-13,3-24,7-2,3
Сизиман-18,2-15,3-9,3-1,22,97,512,614,711,43,2-7,5-14,9-1,2
Советская Гавань*-15,9-13,8-6,80,96,110,814,616,712,85,5-4,6-12,91,1
Софийский Прииск*-31,1-25,8-15,8-3,95,212,215,512,85,9-4,7-19,9-30,0-6,6
Средний Ургал-31,1-23,0-12,10,28,114,818,816,59,5-0,8-16,6-28,6-3,7
Троицкое-23,3-18,2-9,42,110,316,720,519,213,13,9-8,7-19,20,6
Хабаровск*-20,2-16,1-6,84,512,318,021,319,613,54,9-7,3-17,72,2
Чумикан-23,7-18,9-11,6-2,71,96,612,013,510,00,7-12,9-21,3-3,9
Энкэн-20,2-17,3-11,3-4,01,46,111,513,38,9-0,5-11,4-17,5-3,4
Республика Хакассия
Абакан-25,5-18,5-8,52,910,517,319,516,49,91,6-9,5-17,90,3
Шира-18,5-17,2-8,91,38,915,617,714,98,81,2-9,1-16,4-0,1
Челябинская область
Верхнеуральск-16,4-15,99,02,911,115,917,615,59,81,5-6,5-14,01,0
Нязепетровск-16,3-14,8-7,62,610,014,616,614,28,61,2-7,0-14,00,7
Челябинск-15,8-14,3-7,43,911,916,818,416,210,72,4-6,2-12,92,0
Чеченская Республика
Грозный*-2,2-1,93,510,916,521,024,022,918,010,84,7-0,310,7
Читинская область
Агинское-23,3-20,4-11,50,48,815,618,415,58,4-0,6-13,0-21,3-1,9
Акша-22,6-19,1-9,41,09,015,418,115,58,4-0,1-12,1-20,3-1,4
Александровский Завод-26,8-23,5-13,9-1,47,414,116,714,17,0-2,4-15,5-24,6-4,1
Борзя*-26,4-22,0-10,91,39,916,819,216,79,3-0,4-13,5-23,4-2,0
Дарасун-22,0-19,6-10,4-0,48,014,416,914,27,0-1,4-12,6-19,9-2,2
Калакан*-34,3-27,6-16,2-2,76,613,916,613,45,7-5,8-21,7-32,5-7,1
Красный Чикой*-26,0-20,7-9,71,29,115,217,514,87,8-0,9-12,6-22,1-2,2
Могоча*-28,5-23,5-13,4-1,27,514,216,914,06,6-4,0-18,7-27,6-4,8
Нерчинск-30,8-26,3-13,60,89,817,019,716,69,0-1,0-16,7-28,2-3,6
Нерчинский Завод*-26,9-22,0-11,01,39,816,018,415,88,8-0,6-14,7-24,7-2,5
Средний Калар-36,3-30,7-19,1-5,74,512,115,112,14,5-7,5-23,7-34,4-9,1
Тунгокочен-31,0-26,5-16,0-3,06,013,115,812,85,5-4,5-19,2-29,3-6,4
Тупик-32,7-27,8-16,8-3,66,013,416,313,15,9-5,1-20,5-30,8-6,9
Чара*-32,8-28,3-17,3-4,15,213,316,313,25,2-6,1-20,9-30,7-7,2
Чита*-25,6-20,2-9,61,09,216,218,515,78,4-0,8-13,1-22,6-1,9
Чувашская Республика
Порецкое*-10,8-10,5-4,35,713,217,018,916,911,24,1-3,0-8,54,2
Чебоксары-13,0-12,4-6,03,612,016,518,616,910,83,3-3,7-10,03,0
Чукотский АО (Магаданская область)
Анадырь*-21,1-22,2-19,6-13,4-2,15,911,210,04,5-5,3-14,1-20,1-7,2
Березово-22,7-26,2-23,4-14,4-2,08,612,19,53,1-8,7-18,7-25,3-9,0
Марково*-25,9-25,4-21,5-14,1-0,211,414,411,14,3-7,9-19,0-25,4-8,2
Омолон-36,4-35,6-28,2-14,61,111,613,29,92,5-12,1-28,8-36,2-12,8
Островное*-34,4-32,7-24,8-13,51,711,713,89,82,7-11,3-25,8-33,3-11,3
Усть-Олой*-36,2-33,9-25,6-13,22,211,813,79,82,8-11,0-26,9-34,9-11,8
Эньмувеем*-26,1-25,9-22,7-15,6-0,910,413,49,92,8-9,3-19,6-25,3-9,1
Республика Саха (Якутия)
Алдан*-26,7-24,3-15,5-4,54,913,516,413,24,9-6,5-19,0-25,4-5,7
Аллах-Юнь-44,1-39,2-26,6-11,42,310,914,711,43,5-12,2-32,2-42,7-13,8
Амга-42,9-38,0-24,0-7,56,114,517,714,15,3-8,9-29,6-40,6-11,2
Батамай-41,8-37,4-23,8-8,84,213,717,113,65,0-9,6-30,6-40,1-11,5
Бердигястях-40,5-35,7-22,9-8,34,713,516,312,63,9-8,7-28,2-38,9-11,0
Буяга-37,6-33,6-21,6-6,95,113,216,513,04,7-7,5-26,0-36,4-9,8
Верхоянск*-46,0-42,5-29,9-12,53,513,316,011,32,5-14,6-35,7-43,4-14,8
Вилюйск*-36,7-31,7-19,2-6,05,615,118,514,35,4-7,7-26,5-34,6-8,6
Витим*-28,8-25,6-14,6-2,96,314,818,114,66,4-3,5-17,4-26,6-4,9
Воронцово-37,9-36,2-28,8-16,8-2,69,311,98,71,5-13,2-29,7-35,9-14,2
Джалинда-39,4-35,9-27,2-14,8-3,08,813,79,31,6-12,7-31,0-35,4-13,9
Джарджан*-38,0-34,4-23,9-11,90,110,815,011,02,8-11,6-29,9-35,7-12,1
Джикимда*-33,9-29,6-17,4-3,46,814,717,613,95,8-5,3-22,1-31,8-7,1
Дружина-39,4-37,0-28,0-14,50,411,513,710,52,9-12,4-29,6-37,0-13,2
Екючю-45,9-41,8-29,2-13,12,212,514,610,52,1-13,9-35,5-43,2-15,1
Жиганск*-38,5-34,4-22,8-10,31,712,216,212,03,5-10,7-29,4-36,4-11,4
Зырянка*-36,3-33,4-24,9-11,73,613,416,012,04,2-10,5-27,3-35,2-10,9
Исить*-35,0-31,3-19,6-5,16,314,617,814,46,3-5,5-23,5-32,9-7,8
Иэма-45,5-42,3-31,8-16,6-1,08,912,710,32,0-14,8-35,4-42,7-16,4
Крест- Хальджай*-43,8-38,2-22,2-5,67,015,718,614,25,7-9,1-31,0-41,8-10,9
Кюсюр*-37,7-34,6-26,3-15,0-3,08,012,69,52,0-12,0-29,8-35,2-13,5
Ленск*-29,0-25,6-14,9-3,66,214,617,613,95,7-4,9-19,5-27,7-5,6
Нагорный*-29,1-25,6-17,0-5,94,112,114,811,84,0-7,7-21,7-28,2-7,4
Нера-46,3-41,6-29,1-11,33,813,215,712,13,4-14,7-35,9-44,4-14,6
Нюрба-36,0-31,9-20,6-7,25,014,217,313,55,2-7,3-26,0-34,2-9,0
Нюя-30,0-26,8-15,9-3,56,314,918,114,56,8-3,5-20,1-28,6-5,7
Оймякон*-46,6-42,7-31,7-13,82,612,214,510,32,1-15,2-36,2-45,7-15,9
Олекминск*-31,4-27,3-15,5-3,37,015,118,114,56,1-5,2-21,2-29,7-6,1
Оленек*-37,0-33,7-22,8-11,7-1,210,015,010,82,3-11,6-28,6-33,7-11,9
Охотский Перевоз-44,2-39,4-24,7-7,85,714,217,414,05,5-8,7-30,3-41,1-11,6
Сангар-39,1-34,5-21,6-8,54,114,318,114,56,0-8,7-28,5-37,3-10,1
Саскылах*-35,2-34,4-28,6-19,0-7,45,311,58,30,8-13,4-28,2-32,3-14,4
Среднеколымск*-36,2-33,9-26,2-13,91,111,414,410,63,3-10,9-26,8-34,4-11,8
Сунтар*-32,9-29,2-17,8-4,86,315,118,014,25,6-6,0-23,2-30,9-7,1
Сухана*-41,7-38,0-26,0-12,20,111,215,110,52,3-12,3-32,1-38,4-13,5
Сюльдюкар-37,6-33,8-21,2-8,53,613,216,412,64,5-7,4-26,9-35,1-10,0
Сюрен-Кюель-34,6-32,4-23,6-12,7-0,29,312,79,91,7-12,1-27,4-33,1-11,9
Токо*-38,1-33,3-21,5-7,33,911,814,611,23,7-9,2-27,1-36,6-10,7
Томмот-35,5-31,6-20,0-5,85,413,717,213,55,5-6,7-24,4-33,9-8,6
Томпо*-43,5-38,6-26,5-10,34,113,215,911,73,2-13,0-33,6-42,1-13,3
Туой-Хая-33,2-29,3-18,8-6,44,313,316,513,05,4-6,3-23,6-31,2-8,0
Тяня-33,1-29,9-18,2-4,55,713,617,013,25,1-5,9-22,6-32,2-7,7
Усть-Мая*-40,3-34,9-20,1-4,07,415,518,214,46,1-7,4-27,6-38,8-9,3
Усть-Миль-39,6-34,2-21,0-5,26,113,917,213,95,5-7,3-27,0-37,7-9,6
Усть-Мома*-43,4-39,4-28,1-12,24,013,515,711,43,1-13,9-33,4-41,7-13,7
Чульман*-31,1-26,3-16,2-5,14,513,116,012,94,5-7,3-21,4-30,0-7,2
Чурапча-44,0-38,4-24,0-7,85,814,718,114,35,2-9,4-30,8-41,8-11,5
Шелагонцы*-41,0-37,1-25,0-11,61,011,314,910,52,3-11,4-30,7-37,9-12,9
Эйик-37,7-34,2-23,8-11,80,010,915,110,92,8-10,5-28,4-35,5-11,9
Якутск*-39,6-35,0-20,8-5,27,316,119,115,15,9-8,0-28,2-38,1-9,3
Ненецкий АО (Архангельская область)
Варандей-17,8-19,2-16,6-9,5-3,42,88,98,84,9-2,2-9,5-13,9-5,6
Индига*-15,2-14,9-10,1-6,6-0,45,910,69,76,40,2-6,5-10,8-2,6
Канин Нос*-8,7-9,7-7,2-4,8-0,74,48,98,56,01,7-2,3-5,5-0,8
Коткино-17,3-17,8-12,6-5,40,98,412,910,95,6-1,8-9,0-13,5-3,2
Нарьян-Мар*-18,1-17,4-11,2-7,00,08,013,310,45,8-1,6-9,5-13,8-3,4
Ходовариха-15,5-16,9-14,6-8,6-2,9-2,58,38,45,1-1,0-6,9-11,7-4,5
Хоседа-Хард*-20,4-19,7-13,0-8,6-0,88,113,39,94,9-3,4-12,1-16,6-4,9
Ярославская область
Ярославль-11,9-10,7-5,13,710,915,717,616,010,03,4-2,7-8,13,2

Группы грунтов по трудности разработки (таблица)

Коэффициент уплотнения грунта

глубина промерзания

     Когда-то я думал, что мир устроен просто. Вот и про глубину промерзания я тоже думал очень примитивно – чего ж там знать-то, что измерять? Засунул градусник в землю и смотри, наблюдай всю зиму, до куда опустится 0 °C. Конечно, как и с мироустройством, я заблуждался и о глубине промерзания! Я попытаюсь немного копнуть вглубь, показать, что же там может быть сложного и интересного. Например, присутствие 0 °C ещё не является показателем промерзания, так как грунтовая вода порой замерзает при более низких температурах. Или вот наличие большой влажности, казалось бы, уменьшит теплосопротивление и увеличит глубину промерзания – ан нет! Всё наоборот, так как при замерзании воды выделяется теплота льдообразования.

Теория

     Промерзание грунта – это переход его из одного состояния в другое с резким изменением физико-механических свойств. Это сложный процесс, протекающий по-разному для различных видов грунтов. Все грунты по особенностям их промерзания в природных условиях подразделяются на три основные группы:

  I – суглинки и глины;

  II – супеси, мелкие и пылеватые пески;

  III – средние пески, крупнозернистые и крупнообломочные грунты.

  Глубина и характер промерзания грунтов зависят от температуры воздуха, высоты снежного покрова, растительности, типа грунта, степени увлажнения его и ряда других метеорологических факторов.

   По данным наблюдений, глубина проникновения нулевой изотермы при одинаковой сумме отрицательных среднесуточных температур воздуха для различных типов грунтов разная. Например: для суглинков – 135 см; мелких и пылеватых песков – 139 см; крупнообломочных грунтов – 177 см. Неодинаковы также глубина проникновения отрицательной температуры в грунт и температура замерзания грунтов. Крупнообломочные грунты замерзают при температуре близкой к 0 °C с образованием заметной границы между талым и мерзлым грунтами. При промерзании мелкодисперсных грунтов образуется зона промерзания (слой, в котором происходят фазовые превращения воды), разделяющая полностью промерзший и талый грунты.

     Температура замерзания мелкодисперсных грунтов более низкая, чем у крупнообломочных грунтов. Это связано с тем, что мелкозернистые грунты имеют мелкие поры и повышенное количество связанной воды, которая замерзает при значительно низшей температуре, чем свободная вода.

    Грунтовая вода обычно является связанной, плотность ее более единицы, она содержит, как правило, растворимые соли, взвешенные частицы, испытывает большое давление со стороны защемленного воздуха, имеет меньшую степень подвижности, чем вода, находящаяся в свободном состоянии. Совокупность указанных свойств как раз и понижает температуру замерзания грунтовой влаги, а вместе с ней и самого грунта. Установлено, что все грунты замерзают при температуре ниже 0 °C. Существенное влияние на это оказывают вид грунта, его влажность и продолжительность действия отрицательной температуры. Например, глинистый грунт с влажностью 30 % замерзает при температуре от -1,0 °C до -2,0 °C, а песок с 10 %-ной влажностью – при температуре -0,5 °C. Это говорит о том, что глубина промерзания грунтов зависит не только от вида грунта, но и от его влажности. Чем выше теплопроводность грунта, тем больше глубина его промерзания. Влажность грунта в начальный момент способствует промерзанию так как увеличивает теплопроводность, а в дальнейшем процесс замедляется. Это связано с тем, что при замерзании воды выделяется теплота льдообразования, поэтому скорость и глубина промерзания более влажного грунта будут меньше, чем грунта с меньшей влажностью.

   Из анализа работ по определению глубины промерзания грунтов следует, что она в основном зависит от климатических, гидрологических, грунтовых и других природных условий, которые варьируются в широких пределах, поэтому и глубина промерзания не остается постоянной, а изменяется из года в год. В связи с этим глубину промерзания грунтов можно рассматривать как случайную величину, и для ее определения применять вероятностные методы.

  Применение теории вероятностей к определению глубины промерзания грунтов основано на центральной предельной теореме теории вероятностей. Установлено, что глубина промерзания грунтов подчиняется нормальному закону распределения, который вполне может быть применен для ее определения. С помощью кривых распределения (обеспеченности) можно определить глубину промерзания грунтов любой заданной обеспеченности в пределах данного периода наблюдений.

  В практике ряды наблюдений (на метеорологических станциях) за глубиной промерзания грунтов бывают короткими и не дают возможности построить надежную кривую распределения (для Беларуси ряды наблюдений составляют 20–30 лет). В связи с этим, разными авторами разработаны теоретические кривые распределения, с помощью которых можно определить величину редкой повторяемости, выходящую за пределы ряда наблюдений. К ним относят: биноминальную кривую распределения С. И. Рыбкина, трехпараметрическое Г-распределение С. Н. Крицкого и М. Ф. Менкеля.

   Так же  применяют методику определения глубины промерзания грунтов статистическим методом, который заключается в обработке статистических данных по глубине промерзания грунтов, которые систематически ведутся на метеостанциях. Полученные наблюдения за глубиной промерзания на метеостанциях в обобщенном виде учитывают все факторы, влияющее на промерзание грунтов. В зависимости от наличия фактических данных о глубине промерзания может быть два случая, а, следовательно, и два разных подхода к определению глубины промерзания грунтов.

    Первый случай – данные наблюдений за глубиной промерзания грунта имеются, то есть в данном конкретном районе проводились наблюдения за глубиной промерзания не менее чем 10 лет.

  Второй случай – данные наблюдений за глубиной промерзания в данном районе отсутствуют (наиболее распространенный случай, особенно в дорожном строительстве).

    Для первого случая существует целый ряд формул и номограмм, их я не буду приводить в рамках этой статьи вследствие уж очень узкой направленности и довольно большого объёма теоретической части. А вот второй случай приближает нас к более понятным картинкам.

   В основу этого подхода положены карты изолиний средней максимальной глубины промерзания грунтов и коэффициента вариации, которые составлены для Республики Беларусь и Европейской части СНГ.

       Порядок расчета следующий:

      1. По карте изолиний (см. рис. 1) находят среднюю максимальную глубину промерзания грунта под снегом Zср, а по карте изолиний (см. рис. 2) – коэффициент вариации Cv.

  2. По значению Cv и заданному проценту обеспеченности подбирается соответствующий модульный коэффициент Кs по номограмме на рис. 3.

      3.   Максимальная глубина промерзания грунта под снежным покровом заданной обеспеченности определяется по формуле Z=Ks*Zср. Следует отметить, что без снежного покрова полученное значение необходимо удвоить.

Практика

     Разработанный метод определения глубины промерзания грунтов с использованием карт изолиний, то есть второй способ, позволил произвести районирование территории Республики Беларусь по глубине промерзания. В основу районирования территории республики положены грунтовые карты, разработанные академиком АН БССР П. П. Роговым, карты изолиний глубины промерзания грунтов, данные о сумме отрицательных температур воздуха (сумма морозо-дней) и некоторые другие.

    Районирование разделило территорию Республики Беларусь на три зоны по глубине промерзания грунтов (рис. 4):    I-я – Юго-Западная. Граница ее с Запада – граница Республики Беларусь, с Востока – граница зоны проходит по городам: Вороново – Ивье – Новогрудок – Ганцевичи – Житковичи – Лельчицы;

    II-я – находится между границами I-й и III-й зон;

  III-я – Северо-Восточная. Граница ее с Востока – граница Республики Беларусь, с Запада граница проходит по городам: Шаркавщина – Глубокое – Докшицы – Борисов – Березино – Кличев – Бобруйск – Жлобин – Будо-Кошелево – Ветка.

    I-я зона характеризуется средней многолетней глубиной промерзания грунтов в пределах 45–50 см;

    II-я зона – средняя многолетняя глубина промерзания грунтов – 50–60 см;

    III-я зона –  соответственно, 60–75 см.

Указанные границы зон (см. рис. 4) приблизительно совпадают с климатическими картами: температурой воздуха в самые холодные периоды года, с высотой снежного покрова и количеством дней его стояния, с почвенно-грунтовой картой и др.

Строительные нормы РБ

    Вся теория, конечно, хороша, но в строительных нормативных документах должно быть всё прописано очень простым и понятным языком, чтобы любой инженер смог достать справочник глубин промерзания и найти нужную цифру (как в анекдоте: Физику, математику и инженеру дали задание найти объём красного мячика. Физик погрузил мяч в стакан с водой и измерилл объём вытесненной жидкости. Математик измерил диаметр мяча и рассчитал тройной интеграл. Инженер достал из стола свою “Таблицу объёмов красных резиновых мячиков” и нашёл нужное значение.)

        Главная задача обычного человека – знать, где искать этот справочник. А таковой для Беларуси называется СНБ 2.04.02 – 2000 “СТРОИТЕЛЬНАЯ КЛИМАТОЛОГИЯ”. К нашей теме относится табличка 3.6 “Глубина промерзания”

   Глубина промерзания грунтов дана для открытой местности под естественным снежным покровом. Тип грунтов указан для площадки в поле, на которой ведутся наблюдения. Ежегодно определялось максимальное значение глубины промерзания. В таблице 3.6 приведены средние из максимальных значений за год и наибольшие из максимальных за период с 1961 по 1998 г.

   Глубина нулевой изотермы характеризует глубину проникновения отрицательных температур в грунт. Ежегодно определялась максимальная глубина нулевой изотермы. В таблице 3.7 представлены средние из максимальных за год значений и значения максимумов различной обеспеченности. Определение глубины нулевой изотермы проведено по наблюдениям на метеорологических площадках. В ряде случаев глубина нулевой изотермы меньше глубины промерзания на открытой местности в поле, где снежный покров менее устойчив, чем в более защищенных условиях населенного пункта.

Глубина линии промерзания: 5 вещей, которые должны знать все домовладельцы

Фото: istockphoto.com

Установка забора, террасы, постоянной беседки или новой мастерской требует знания разрешений и строительных норм и правил. Другой важной частью строительства чего-либо на фундаменте является понимание глубины линии промерзания, чтобы гарантировать, что конструкция прослужит долгие годы и не поддастся структурным повреждениям, которые могут быть вызваны морозным пучением.

Хотя концепция линии промерзания универсальна, фактическая глубина линии промерзания меняется в зависимости от местоположения. Содержание почвы, влажность и средние температуры в течение года влияют на линию замерзания. Перед планированием проекта важно узнать точную требуемую глубину промерзания из ваших местных строительных норм и правил. Выделение этого времени на планирование поможет убедиться, что у вас есть нужное количество материала и что фундаменты можно надежно установить в землю ниже линии промерзания.

См. также: Что нужно и что нельзя делать при установке столба для забора

1. Линия промерзания — это глубина, на которой замерзают грунтовые воды.

Необходимо понимать, что такое линия промерзания и как определить глубину промерзания, чтобы понимать риски, связанные со строительством зданий или других сооружений. Земля содержит влагу, которая используется растениями и животными для жизни и процветания, однако с наступлением холодов грунтовые воды начинают замерзать и расширяться, выталкивая и раздавливая предметы, находящиеся в замерзшей грязи.

Линии промерзания обычно определяются влажностью и содержанием почвы, а также средними температурами в регионе. Проверка точной глубины зависит от инструментов, известных как морозостойкие трубки, которые состоят из небольшой полой трубки, которая вставляется в просверленное отверстие в мерзлой земле. Тестеры помещают в трубку пакет с водой с измерительными индикаторами и определяют глубину по линии, на которой вода замерзает. Всегда обращайтесь к местным строительным нормам, чтобы узнать утвержденную глубину для установки фундамента.

Реклама

istockphoto.com

2. Глубина линии промерзания сильно различается по всей территории Соединенных Штатов.

Погода в Соединенных Штатах непостоянна, поэтому имеет смысл только то, что более холодные районы страны будут иметь другую глубину промерзания, чем более теплые районы страны. Имея в виду эту изменчивость, необходимо проверить местные строительные нормы и правила, а также карты глубины промерзания, чтобы получить точное представление о том, насколько глубоко вам нужно будет копать для установки оснований настила, столбов забора и фундаментов.

Для получения точной и актуальной информации о текущем уровне замерзания в вашем районе Национальная метеорологическая служба предоставляет карту глубины заморозков по всей стране, на которую можно ссылаться, введя свой адрес или почтовый индекс. Просто имейте в виду, что эта карта показывает только текущую глубину промерзания, поэтому, если ее проверить в середине лета, в большинстве мест не будет заморозков. С другой стороны, есть много карт глубины линии промерзания, которые отображают этот средний максимум линии промерзания для региона.

3. Морозное пучение может повредить фундаменты, фундаменты и другие важные элементы конструкции.

При установке стоек, фундаментов, фундаментов и других опор выше линии промерзания конструкции становятся уязвимыми для значительных повреждений, которые могут быть вызваны морозным пучением. Морозное пучение возникает, когда вода в почве замерзает и расширяется, образуя карман льда, называемый морозной линзой. Эта линза выталкивает грязь, камни и любые другие объекты вверх по мере их постепенного расширения. Результатом является хаотическое движение затвердевшей земли, сила которой достаточна для того, чтобы согнуть столбы, сломать скалу и сдвинуть фундамент всего здания.

Даже после того, как морозоустойчивая линза растает, позволив грязи вернуться на место, конструкция, скорее всего, останется неуравновешенной и поврежденной. Тем не менее, установка структурных опор в точке, по крайней мере, на 2 фута ниже максимальной глубины промерзания, обеспечивает анкерное крепление, помогающее предотвратить сдвиг конструкции вверх и ее положение.

Реклама

Связанный материал: Когда дымоход наклоняется, под ним скрывается проблема с фундаментом

4. Большинство строительных норм и правил включают требования к глубине промерзания.

Существует множество ресурсов, которые можно проверить, чтобы определить среднюю линию промерзания для определенного города, штата или региона, хотя важно отметить, что основным ориентиром для строительных проектов должны быть местные строительные нормы и правила. Эти правила, включая глубину промерзания, тщательно обновляются, чтобы предоставить самую лучшую информацию широкому кругу специалистов в этой области, чтобы коммерческое, промышленное и жилое строительство соответствовало ограничениям безопасности, установленным местными органами власти и штат.

Учитывая, что для большинства строительных проектов, на которые может повлиять линия промерзания, требуется разрешение на строительство, проверка глубины промерзания не должна быть проблемой. Просто запросите информацию при подаче заявки на разрешение или проверьте местные строительные нормы и правила на веб-сайте правительства.

istockphoto.com

5. В некоторых проектах может потребоваться учитывать глубину боковой линии промерзания.

Стадия планирования проекта — лучшее время для определения локальной глубины промерзания и того, как она влияет на конструкцию. Некоторые проекты могут быть завершены, не задумываясь о линии замерзания, например, строительство полупостоянной беседки, которая находится во внутреннем дворике или на террасе. Тем не менее, для проектов, которые имеют структурные опоры в земле, глубина линии промерзания является ключевым фактором, который необходимо учитывать при планировании.

Задачи, на которые может повлиять глубина линии промерзания, включают строительство нового настила, установку забора, установку подпорной стены или заливку фундамента для мастерской. В то время как морозные пучения могут смещать землю только на несколько дюймов каждый год, это может привести к трещинам в фундаменте, расколотым столбам забора и небезопасным настилам, если опоры не установлены ниже линии промерзания, чтобы предотвратить значительное движение в зимние месяцы.

Реклама

Связанные: 7 Важные сведения о ремонте столбов забора

istockphoto.com

Понимание основ глубины промерзания

Вы когда-нибудь застряли в длительной холодной погоде, когда земля кажется промерзшей? Когда вы окружены мерзлой землей, ее воздействие влияет на ваш рабочий график. Мерзлая земля также может повредить здания, продукты, оборудование и задержать транспортировку.

Когда вы окружены мерзлой землей, вы ищете решения для обогрева, которые могут обеспечить оптимальную температуру для вашего продукта, услуги, оборудования или транспортировки. Финансовая жизнеспособность и рост вашей отрасли зависят от решений по утеплению с использованием лучших и наиболее совершенных инструментов, которые предлагают полностью настраиваемые функции и функции. Эти индивидуальные решения оказывают огромную помощь предприятиям в предотвращении финансовых неудач, отложенных графиков или потери запасов.

Читайте дальше, чтобы узнать больше о том, как формируется мерзлый грунт, что влияет на глубину промерзания и какие решения можно использовать для борьбы с глубиной промерзания.


Определение глубины промерзания и что на нее влияет?

Рекордная глубина инея Земли, непрерывное измерение 0 градусов по Цельсию или 32 градуса по Фаренгейту достигает глубины 8 футов или 2,40 метра. Как это влияет на глубину промерзания, понятно, но вопрос о том, что вызывает климатические различия температур, все еще обсуждается.

Ученые знают, что когда Земля вращается вокруг своей оси, солнце приносит дневной свет на одну половину Земли, что мы и называем днем. Есть части Земли, где отрицательные значения местоположения измеряют градусо-дни замерзания (FDD). Места с большими высотами холоднее, потому что там земная атмосфера тоньше.

Атмосферу Земли ученые сравнивают с одеялом, покрывающим Землю, поскольку оно удерживает тепло, которое поглощает поверхность Земли. Кроме того, самые холодные места на Земле имеют более тонкую атмосферу, что означает, что они не очень хорошо удерживают тепло. Каждые сто метров высоты, которые вы поднимаетесь (328 футов), вы получаете падение температуры воздуха на 0,6 градуса Цельсия или один градус Фаренгейта.



Как мерзлый грунт влияет на слои Земли

Возможно, вы уже знаете, что температура земли отличается от температуры воздуха вокруг нее. Поскольку слои земли имеют разную глубину, чем ближе слой к верхней части земных слоев, тем он теплее, потому что первые слои земли реагируют на условия в воздухе. Нижние слои тоже реагируют на то, что происходит в воздухе, но медленнее, поскольку атмосфере требуется больше времени, чтобы достичь этих слоев.

При смене сезона и зимой нижние слои Земли остаются теплее, чем поверхностные. Это потому, что нижний слой удерживал тепло, которое верхний слой Земли отдавал ему в теплое время года. Это делает Землю почти идеальным примером того, что может обеспечить теплоизоляция, потому что Земля буквально знает, как изолировать себя.


Что еще влияет на слои Земли?

В дополнение к сезонным изменениям, влияющим на температуру в различных местах на Земле, у вас также есть снег, растения, почва и другие факторы, влияющие на глубину промерзания.

Рыхлая почва и плотная почва

При наличии рыхлой почвы с крупными частицами легко образуется лед, в то время как плотная почва с более мелкими частицами не замерзает быстро и легко.

Светлая почва замерзает быстрее, чем темная. Как и одежда, которую вы носите в разное время года, все светлое отражает солнечный свет, а более темные цвета поглощают тепло.

Снежные одеяла

Снег действует как одеяло, которое удерживает тепло поверхности земли, предотвращая утечку тепла. Снег обеспечивает тонкий слой земли для замерзания, но другие слои имеют тепло, которое, как говорится, содержится в земле. Это означает, что снег является большим тепловым одеялом, которое может защитить уровень тепла земли.

Заболоченные территории и торф

В заболоченных районах приземного слоя Земли есть почва, называемая торфом. Торф образуется при частичном разложении отмерших растений. Слои под торфом холоднее любой почвы вокруг него, не покрытой торфом.

Склоны и холмы Земли

Склоны влияют на температуру земли в зависимости от того, обращена ли одна сторона склона к солнцу.

Растения

Растения обеспечивают изоляционный слой и сохраняют прохладу почвы под ним, потому что солнце не может проникнуть сквозь них.

Вода в озерах и реках

Вода в озерах и реках является источником тепла в холодных районах, потому что часто земля под озером или рекой не замерзает.


Решения по обеспечению теплом подземных слоев

Когда вам необходимо искусственно оттаять землю, нагревательные одеяла (также называемые нагревательными матами или матами оттаивания) обеспечивают равномерное распределение тепла. Вот почему нагревательные одеяла также используются в аэрокосмической, морской или строительной отраслях. Именно их универсальность обеспечивает наиболее целенаправленный нагрев различных поверхностей и сред.

Многие решения для обогрева, используемые для оттаивания мерзлого грунта или бетона на открытом воздухе, могут помочь сохранить любые ваши дорогие материалы или товары. Покрытия для оттаивания грунта являются лучшим методом для оттаивания мерзлого грунта, отверждения бетона, предварительного нагрева и защиты строительных материалов от замерзания, таяния опасного снега и льда, проведения земляных работ, защиты трубопроводов от замерзания и обслуживания обогрева электрических кабелей. Вы называете это, он собирается справиться с этим.

Какой бы ни была ваша отрасль — от сельскохозяйственных, железнодорожных и ландшафтных компаний до компаний коммунального хозяйства, строительства и нефти — будьте уверены, что работа будет идти по плану и облегчится жизнь всем в вашей команде.

Какое решение вам нужно?

Когда вам нужно последовательное и эффективное решение проблемы глубины промерзания для строящегося здания, земляных работ или оборудования, которое вы размещаете, вы должны знать, какая глубина промерзания должна быть возможность эффективно подготовить почву. У нас есть продукты для оттаивания грунта, которые вам нужны. Глубина инея и лед — одна из самых могущественных сил в мире.

Итак, вы хотите предоставить лучший продукт, который поможет избавиться от беспокойства или беспокойства по поводу этой силы. Свяжитесь с HeatXperts сегодня, и вам больше никогда не придется беспокоиться о сильном воздействии мороза.

Программа Frost Tube

Программа Frost Tube

Протокол морозильной камеры

PDF версия

Назначение

Для контроля времени и глубина промерзания почвы на участке Frost Tube или на указанном исследовательском участке GLOBE.

Обзор

Студенты построят Морозостойкая трубка, которая вставляется в отверстие в нетронутом и неуплотненном грунте. В холодные месяцы учащиеся измеряют глубину, на которой вода в морозе Трубка замерзла, что указывает на то, что окружающая почва также замерзла.

Результаты учащихся

Студенты смогут,

  • Наблюдать когда замерзает вода в трубке Frost
  • Собрать и анализировать данные, связанные с промерзанием почвы, чтобы понять, как почва температура и влажность совпадают со сменой сезонов в разных биомы .
  • изучить отношения между воздухом, почвой и вечной мерзлотой
  • Общение результаты проекта с другими школами GLOBE
  • Сотрудничество с другими школами GLOBE (в вашей стране или других странах)
  • Поделиться наблюдения путем отправки данных в архив GLOBE
  • Сравнить сроки и глубина промерзания почв в различных регионах вокруг Мир
  • Предсказать сроки и глубина промерзания для предстоящих сезонов (дополнительно)

Научные концепции

Науки о Земле и космосе

  • Некоторые В регионах мира существуют циклы замерзания/оттаивания, и они происходят сезонно. В других регионах таких циклов нет, так как почва никогда не промерзает и не промерзает. оттаивает.
  • Вода проникает в почву и промерзает на определенных глубинах в течение сезонных циклы.
  • В зависимости от географического положения тестируемого грунта, немного воды в грунте может никогда не оттаять и не замерзнуть.
  • Вода циркулирует в почве, изменяя свойства как почвы, так и вода.
  • глубина снега и/или органические материалы (мох, опавшие листья и т. д.) могут повлиять на как глубоко промерзает почва.

Науки о жизни

Температура почвы будет влияют на тип жизни, растущей на нем и в нем, и на то, как он растет. (Организмы функции связаны с окружающей их средой.)

Тип растительности, произрастающей на почва может влиять на то, насколько глубоко почва промерзает и оттаивает, а также на скорость, с которой он замерзает и оттаивает. (Организмы меняют среду, в которой они живут.)

Способности к научным исследованиям

Используйте соответствующие инструменты и методы, включая математику, для сбора, анализа и интерпретации данных.

  • Разработка описания и предсказания с использованием фактов.
  • Распознать и проанализируйте альтернативные объяснения.
  • Общение процедуры и пояснения.

Время

Строительство морозостойкой трубы: 12 часов

Выбор места, настройка и установка Frost Tube: 1 – 2 часа

Посещения сайта и с сайта: 10 минут (5 минут до места и 5 минут обратно)

Время считывания измерений: 5 минут

Уровень

Все

Частота

Глубина промерзания грунта измерено в одно и то же время суток (предпочтительно в пределах одного часа солнечного полудня) один раз неделю, начиная с приближения температуры воздуха к нулю (0С).

Материалы и инструменты

Мороз Полевое руководство по определению места пробки

Мороз Лист определения трубного участка

Мороз Руководство по работе с трубками при температуре воздуха выше -20 C

Мороз Полевой справочник по трубам при температуре воздуха ниже -20 C

Мороз Паспорт трубки

GPS Руководство по протоколу (при использовании нового сайта)

GPS Лист данных протокола (при использовании нового сайта)

GPS приемник (при использовании нового сайта)

Почвенный шнек (необходим один раз для монтаж)

Мороз трубка (см. Конструкция прибора и Установка для получения инструкций по сборке и установке трубки Frost Tube)

Подготовка

Выберите сайт для установка морозостойкой трубки. В идеале сайт должен находиться в относительно ненарушенная и неуплотненная почва в естественной растительности и в пределах 30 метров от ваш сайт изучения атмосферы, если он у вас есть. Проверить в соответствующих органах для безопасности при копании грунта на выбранном участке.

Получить показания GPS Место исследования протокола Frost Tube.

Предпосылки

ГЛОБУС GPS-протокол

Рекомендуется

GLOBE Протокол температуры почвы

GLOBE Протокол характеристики почвы

GLOBE Атмосферный протокол (температура воздуха и почвы; осадки)

Введение

Почему учеба заморожена Земля?

Температура почвы является важным измерением для понимания, поскольку оно влияет на микроклимат, рост растений, сроки распускания почек или листопада, скорость разложения органического материала и других химических, физических и биологические процессы, происходящие в почве. В общем, схема температура почвы в течение года имеет тенденцию оставаться примерно одинаковой (например, средняя летняя температура почвы, средняя зимняя температура почвы и среднегодовая температура почвы остается относительно постоянной из года в год). Однако, если изменение средней летней, зимней или годовой температуры почвы происходит начиная с одного года к следующему, это может быть связано с некоторыми значительными изменениями в окружающей среде. окружающей среды, таких как повышение температуры воздуха из-за глобального потепления или некоторых тип нарушения, такой как вырубка лесов, удаление изолирующего грунта поверхность или урбанизация (подробнее см. протокол температуры почвы GLOBE). информацию о температуре почвы). Контроль сроков и глубины залегания почвы замораживание и оттаивание помогает ученым понять, как температура почва меняется с течением времени, так что они могут определить эффект климат изменение, такое как  потепление или другое нарушения в экосистеме.

В средних широтах и среднегорья на Земле части почвы у поверхности промерзают в зима. В северных и южных широтах и ​​на больших высотах некоторые почвы слоев/земляных материалов, которые остаются при температуре 0 C или ниже в течение по крайней мере двух последовательных лет известны как вечная мерзлота (http://www.uspermafrost.org/glossary.php). протокол промерзания почвы позволяет студентам и ученым GLOBE увидеть, какая часть промерзания почвы и когда замерзание начинается и заканчивается в разных частях мир. Если после какого-либо нарушения или из-за изменения климата почва температура в течение года может быть выше, глубина промерзания почвы может уменьшается, и время замораживания может быть отсрочено. Другие части окружающая среда также будет затронута. В холодном климате большое количество органических вещества (мертвые растения и животные) присутствуют в почве и запираются в вечная мерзлота. По мере таяния вечной мерзлоты органическое вещество начинает разлагаться. и высвобождаются парниковые газы, такие как двуокись углерода и метан. Ан увеличение парниковых газов в атмосфере приводит к повышению температуры воздуха, что приводит к еще большему повышению температуры почвы, большему таянию вечной мерзлоты и выделение еще большего количества парниковых газов по мере разложения большего количества органического материала. Этот цикл положительной обратной связи продолжает усиливать глобальное потепление после его начала. Поверхностные слои почвы становятся тоньше и менее изолирующими. способности, а деревья, росшие по мерзлым слоям почвы с высоким льдом содержание падает и выглядит как пьяный лес. Типы растительности будет зависеть от изменения гидрологического режима.

Что такое вечная мерзлота?

Вечная мерзлота это слой почвы или камня на некоторой глубине под поверхностью, в которой температура постоянно находилась ниже 0°C в течение как минимум двух лет или более; существует там, где летнее отопление не достигает основания слоя промерзшего земля (Национальный центр данных по снегу и льду http://nsidc. org/cgi-bin/words/word.pl?permafrost ). В районах, где температура воздуха поднимается выше нуля в течение нескольких месяцев год поверхность земли может временно оттаять, прежде чем снова замерзнуть после приход более прохладной погоды. Слой почвы над вечной мерзлотой, который сезонно замерзает и оттаивает называется активен слой . Толщина вечной мерзлоты и деятельного слоя зависят от местного климата условий, растительного покрова и свойств почвы, а также от тепла в Земля.

В виде воздуха температуры прохладные (например, осень переходит в зиму) слой льда в почвы должно увеличиться, но другие переменные, такие как высота снежного покрова и толщина вегетативный слой будет влиять на то, насколько сильно и как быстро происходит замерзание. Если слой снега и/или растительности очень толстый, он изолирует почву и предотвратить его замерзание до поздней зимы. Когда идет сильный снегопад в начале года и сохраняется, это задержит промерзание почвы. Максимум промерзание в ненарушенной почве обычно происходит в конце зимы или ранней весной, когда температура воздуха начинает прогреваться. Таким же образом определяется глубина протаивания в районах вечной мерзлоты обычно наиболее глубок в конце лета или даже после первые заморозки ранней осенью.

Рисунок 1. Распространение вечной мерзлоты на севере Полусфера

Браун, Дж., Феррианс, О.Дж.Дж., Хегинботтом, Дж.А. и Мельников, Э.С. (1997). Циркумарктическая карта Международной ассоциации вечной мерзлоты Условия вечной мерзлоты и подземного льда, масштаб 1:10 000 000. НАС. Геологическая служба

Зоны вечной мерзлоты занимают до 24 % открытых площадь суши Северного полушария. Вечная мерзлота также распространена на обширных континентальный шельф р. Арктический океан . Эта подводная вечная мерзлота образовалась во время последнего ледникового периода, когда уровни были более чем на 100 м ниже, чем в настоящее время, и полки были обнажены. к очень суровым климатическим условиям. Подводная вечная мерзлота медленно тает во многих места. Вечная мерзлота различной температуры и непрерывности также существует в горные районы, из-за холодного климата на больших высотах. (Вечная мерзлота протяженность в Северном полушарии, июнь 2007 г. в ЮНЕП/ГРИД-Карты Арендала и графическая библиотека ..)

Общая картина

температура почвы напрямую связана с температурой атмосферы потому что почва является изолятором для тепла, протекающего между твердой землей и атмосфера. Например, в солнечный день почва будет поглощать энергию солнца. и его температура повысится. Ночью почва будет отдавать тепло воздух, оказывающий прямое и наблюдаемое влияние на температуру воздуха. Количество тепла которые будут поглощаться или выделяться почвой из атмосферы и в атмосферу, зависит на ряд факторов, включая топографию, растительный покров, органическое вещество содержание, гранулометрический состав почвы, объемная плотность почвы и влажность почвы. Северная сторона склон будет более холодным и более склонным к замерзанию, чем склон, выходящий на юг. северные широты. Тип деревьев или другой растительности, растущей на почве определяет, сколько тепла и света достигает почвы под пологом растительности. А более открытый навес пропускает больше тепла и света, чем закрытый навес. Слой мха или органическое вещество в почве действует как изолятор, который замедляет передачу тепла от и к минеральные части почвы. Влажные почвы нагреваются медленнее, чем сухие, потому что вода в порах между частицами почвы поглощает больше тепла, чем воздух. Чем плотнее почва, тем больше тепла проходит через нее, поэтому песчаная почва или почва с высокая насыпная плотность будет проводить тепло быстрее, чем глинистая или суглинистая почва с хорошей структурой и низким объемная плотность.

Как на поверхность почвы воздействуют такие нарушения, как изменения в гидрологии, строительство дорог, урбанизация, рубка деревьев или добыча торфяного мха, изоляция свойства поверхности почвы удаляются, и больше тепла и света попадает в почвы, повышая ее температуру и вызывая таяние мерзлых слоев. Как тепло покидает поверхность почвы, вода и минеральные вещества в почве замерзают сверху вниз. Однако, как воздух температура повышается и лед в верхних горизонтах почвы тает, талая вода движется через почву и снова замерзает, когда достигает слоя вечной мерзлоты, поэтому что грунт начинает промерзать снизу вверх.

Один одним из признаков наличия вечной мерзлоты является наличие узорчатых земля. К ним относятся объекты в форме многоугольника по всему ландшафту и большие особенности, называемые пинго, которые образуются, когда почва замерзает и оттаивает много сезонов у пинго есть ледяное ядро, которое поднимается грунтовыми водами.



Рисунок 2. Узорчатый грунт (http://www.uspermafrost.org/glossary.php)



Что такое трубка Frost?

прибор для измерения глубины и времени промерзания грунта. называется морозной трубкой. Этот прибор легко изготавливается и устанавливается в спокойном месте. почва рядом со школой. Трубка Frost состоит из куска прозрачного листа толщиной 6-8 мм. пластиковая трубка (внутренняя трубка), отмеченная с шагом 5 см, содержит подкрашенную воду, находится внутри 10-миллиметровой (внешний диаметр) излучающей тепловой трубки (средняя трубка), запаянной на дно. Он помещается внутри 12-миллиметровой трубы из ХПВХ (внешняя труба), открытой с обеих сторон. заканчивается

Рисунок 3. Компоненты трубки для замораживания

Рис. 4. Другой вид трубки для замораживания, показывающий внутренняя, средняя и наружная трубы.

Учитель Поддерживать

Глубина Промерзание почвы связано с продолжительностью ее холода над землей. Вот почему измерение глубины промерзания указывает на тип климата, в котором они учатся. Мониторинг глубины промерзания почвы помогает ученым и инженеры понимают, как температура почвы меняется с течением времени, поэтому что они могут определить влияние изменения климата.

Когда приходит зима земля промерзает и мерзлая почва становится толще зимой прогрессирует.. Насколько толстым он станет?

глубина промерзания грунта зависит от многих различных параметров, таких как промерзание градусо-дни, влажность почвы, насыпная плотность, частицы зерна и т. д. Это может упростить по следующей формуле:

Д = аФ

D = глубина промерзания

a = постоянная

F = √t (квадратный корень из t) = градусо-дни мороза

F количество градусо-дней с замерзанием у поверхности земли. Градусо-дни замерзания (fdd) — это мера того, как было холодно и как долго было холодно; кумулятивный fdd обычно рассчитывается как сумма среднесуточных градусов ниже нуля за указанное время период (10 дней, месяц, сезон и т.д.). (Национальный Центр данных по снегу и льду http://nsidc.org/cgi-bin/words/word.pl?freezing%20degree-days )

a – константа теплового свойства почвы, влажности почвы и характеристик морозного пучения. Мороз пучинистость характеризуется размером частиц почвы. a варьируется от 1 до 5 и обычно около 2,7, но это сильно зависит от местоположения. Например, насыщенный песчаный материал около 3. Сухой пылеватый материал около 2,3. Органический материал наверное около 2.

Использование глубину промерзания почвы и градусо-дни промерзания мы можем вычислить a . Зная и климатических условиях (#морозные градусо-дни, F ) мы можем рассчитать глубину замораживание, D . Если мы знаем глубину промерзания и a , то мы можем вычислить степень промерзания дней. Таким образом, ученые могут лучше понять, каким может быть климат. изменение за счет сбора дополнительных данных о глубине промерзания почвы.

Рисунок 5. Прогрессирование замерзания

Кто может использовать протокол Frost Tube?

Во-первых, задайте следующие вопросы:

  1. До температура воздуха достигает нуля в какое-то время года?
  2. Делает почва промерзает в течение части года?
  3. Есть есть ли вечная мерзлота в подстилающей почве в вашем районе?

Если если вы ответите «да» на любой из этих вопросов, то этот протокол стоит того. исследование для вашего класса. Этот протокол является первым шагом к тому, чтобы помочь учащимся исследовать взаимосвязь между воздухом, почвой, снегом и вечная мерзлота (там, где она встречается).

Выбор площадки

 В идеале Место исследования Frost Tube должно находиться в относительно нетронутом и неуплотненном месте. почва в зоне естественной растительности. Поскольку результаты для этого протокола могут сочетаться с данными о температуре и осадках из GLOBE Atmosphere Исследование, постарайтесь выбрать место, близкое к месту изучения Атмосферы, если вы Имеется. Также было бы лучше найти ваш Frost Tube в пределах 5 минут ходьбы. от вашей школы, так что это относительно легко получить доступ в холодную погоду.

Поскольку многие почвы в северных широтах формировались из ледникового материнского материала, почвы в этом регион может содержать много больших камней, которые могут затруднить раскопки. Если возможно, найдите место с минимальным количеством камней, или вам может понадобиться больше надежное оборудование для введения трубки для замораживания. Обратитесь в соответствующие органы за разрешением раскопать ваш предлагаемого участка и расположить его на безопасном расстоянии от любых подземных кабелей или труб. Имейте в виду, что близлежащие здания, дороги и даже озера или реки могут влиять на температуры почвы и влияют на данные, которые вы собираете, поэтому тщательно документируйте это информация о сайте Frost Tube Лист определений . Если вы живете в районе вечной мерзлоты, проверяйте прозрачную трубку в конце лета, чтобы измерить расстояние от поверхности почвы до границы между водой и льдом на дне трубки. Введите эти данные в разделе «Комментарии/метаданные» Технический паспорт трубки Frost .

Процедура измерения

Это крайне желательно, чтобы эти наблюдения производились как минимум двумя людьми за посещение.

студентов будет измерять глубину промерзания по мере остывания грунта.

Глубина заморозки = расстояние в трубке Фроста (внутренняя трубка) от поверхности почвы до граница между слоем льда и незамерзшей водой. Это представляет собой глубину промерзание между поверхностью почвы и нижележащим незамерзшим грунтом.

Управление студентами

Это очень важно, чтобы кто-то посещал сайт Frost Tube каждую неделю, чтобы взять измерения после того, как температура воздуха опустится ниже точки замерзания. Студенты должны собирать измерения быстро и эффективно, чтобы уменьшить влияние температура окружающего воздуха на трубке Фроста. Когда ученики закончат делать свои наблюдения они должны заменить верхнюю крышку, чтобы не допустить снега, воды и холода воздух из сборки.

Часто задаваемые вопросы

1. Где является ли самая глубокая граница льда и воды в районах, не покрытых вечной мерзлотой?

Глубина место, где заканчивается окрашенная вода и начинается чистая вода, используется как вспомогательное средство для чтения граница лед-вода; однако иногда, когда вода во внутренней трубке замерзает и оттаивает, цвет или краситель вытесняются из замороженной части, и даже когда он оттаивает и снова замерзает, цвет не возвращается. Так согните трубку для обнаружения или локализации наличия льда.

Протокол Frost Tube Look в данных

Приемлемы ли данные?

фронт замерзания (граница раздела льда и воды) обычно движется очень медленно от поверхности почвы вниз (менее 1 см в сутки). Однако если ниже точки замерзания температура воздуха сохраняется, снежного покрова нет, глубина почвы близка к поверхности промерзание может произойти быстро в верхних 5-10 см почвы в начале зимы в зависимости от влажности почвы и температуры окружающего воздуха. Обычно это происходит в регионах, покрытых вечной мерзлотой, например, на внутренней Аляске. В любом случае промерзание обычно происходит на большей глубине в большинстве случаев. Аляска, но не юго-восток или район пролива Принца Уильяма.

Что ищут ученые в данные?

Мороз трубка (глубина) может многое рассказать. Максимальная глубина промерзания будет одной из важные измерения для этого. Промерзание почвы в основном зависит от воздуха температура, высота снежного покрова и свойства почвы. Суровые зимние условия в одном области может привести к более глубокому промерзанию почвы, чем более теплые зимние условия в другой район. Задержка промерзания грунта может быть зафиксирована с помощью данных трубки замерзания. Задержка промерзания грунта напрямую влияет на деградацию вечной мерзлоты в северные широты.

Тоже снег толщина является важным фактором промерзания грунта из-за снега изоляционные качества. Различная глубина промерзания может привести к образованию областей с одинаковая температура воздуха, но разная высота снежного покрова

Эти различия в глубине промерзания грунта могут быть смоделированы или смоделированы после того, как почва условия или характеристики (обозначенные как в приведенном уравнении ранее в разделе “Поддержка учителей”). Градусо-дни замерзания (накопленная среднесуточная температура поверхности земли ниже 0 ˚C) увеличивается до конца зимы. Глубина снежного покрова и температура воздуха влияют градусо-дни замерзания (fdd) и глубина промерзания грунта. Однако остается такой же. Следовательно, мы можем предсказать глубину промерзания (D) с помощью fdd. Глубина земли или промерзание почвы (D в уравнении) можно оценить по одному году промерзания трубы данные.

  Оценка глубина промерзания почвы: Расчет градусо-дней промерзания (FDD):

максимальная глубина промерзания зависит от зимней температуры воздуха, толщины снега, влажность почвы, физические свойства почвы, такие как размер зерна, поровое пространство, минеральный состав и т. д. Градусо-дни замерзания (fdd) на общая мера оценки глубины промерзания, используемая учеными. Для этого метода вам понадобятся данные о среднесуточной температуре поверхности земли для вашей школы с 1 сентября (если вы живете в северном полушарии) или с первого апреля (если вы живете в южном полушарии) до даты включительно, когда температуры выше точки замерзания ( 0 или С).

Кому рассчитать градусо-дни замерзания:

1. Во-первых, для каждого дня рассчитайте среднесуточную температуру грунта (Tavg).

2. Начиная с 1 сентября или 1 апреля проверяйте, не меньше ли Tavg 0˚ C. Если да, запишите эту температуру. Если Tavg больше 0˚C, игнорируйте Это. Перейти на следующий день. Снова проверьте, меньше ли (Tavg) 0°. C. Если это так, добавьте ее к температуре, которую вы записали для первой. Если нет, то снова игнорируй это. Повторяйте этот процесс для каждого последующего дня вплоть до дня отсутствия. заморозки (например, до поздней весны). Сумма среднесуточных отрицательных температура – это ваши градусо-дни замерзания (единица fdd – C дней). Но удалите отрицательный знак (-) из суммы среднесуточных отрицательных температуры. Градусо-дни мороза не включать знак минус (-) перед номером. Запишите значения в Таблицу на вашем Работа Лист.

 Пример технического паспорта

Тавг

СЗД Днем

СЗД

мороз глубина

Тавг

СЗД Днем

СЗД

мороз глубина

Гомер

Гомер

Гомер

Гомер

Игиугиг

Игиугиг

Игиугиг

Игиугиг

01. 10.08

2

0

0

-й

-й

-й

02.10.08

1

0

0

0

-й

-й

-й

0

03. 10.08

1

0

0

-й

-й

-й

04.10.08

0

0

0

-й

-й

-й

05. 10.08

0

0

0

-й

-й

-й

06.10.08

0

0

0

-й

-й

-й

07. 10.08

-1

1

1

-й

-й

-й

8.10.08

-1

1

2

-й

-й

-й

9. 10.08

-1

1

3

-й

-й

-й

10.10.08

-1

1

4

-й

-й

-й

11. 10.08

4

0

4

-й

-й

-й

12.10.08

2

0

4

-й

-й

-й

13. 10.08

0

0

4

-й

-й

-й

14.10.08

0

0

4

-й

-й

-й

15. 10.08

0

0

4

2

0

0

16.10.08

0

0

4

-2

2

2

17. 10.08

1

0

4

-4

4

6

18.10.08

1

0

4

2

0

6

19. 10.08

0

0

4

-2

2

8

20.10.08

0

0

5

-4

4

12

21. 10.08

-1

1

5

-2

2

14

22.10.08

-1

1

6

-6

6

20

23. 10.08

-1

1

8

-6

6

26

24.10.08

-3

3

11

-6

6

33

25. 10.08

-4

4

15

0

0

33

26.10.08

-2

2

17

-4

4

37

27. 10.08

4

21

-9

9

46

28.10.08

-6

6

28

-13

-9

9

55

29. 10.08

-6

6

34

0

0

55

30.10.08

-5

5

39

2

0

55

31. 10.08

-2

2

41

-4

4

59

01.11.08

-5

5

45

-3

3

62

02. 11.08

-6

6

52

-5

5

67

03.11.08

-7

7

59

-10

10

78

04. 11.08

-7

7

66

-10

10

88

-27

05.11.08

-5

5

70

-32

-7

7

95

06. 11.08

-3

3

74

-4

4

99

07.11.08

-3

3

77

-7

7

106

8. 11.08

-5

5

82

-2

2

108

9.11.08

-5

5

87

-37

2

0

108

10. 11.08

-1

1

88

1

0

108

11.11.08

0

0

88

-2

2

110

-37

12. 11.08

-1

1

89

-3

3

113

13.11.08

-3

3

91

-5

5

118

14. 11.08

-4

4

96

-4

4

122

15.11.08

-4

4

100

-2

2

123

16. 11.08

-5

5

104

-3

3

127

17.11.08

-2

2

106

-7

7

134

18. 11.08

-5

5

111

-11

11

145

-36

19.11.08

-7

7

118

-12

12

157

20. 11.08

-7

7

126

-15

15

172

21.11.08

-5

5

131

-18

18

190

22. 11.08

-7

7

138

-14

14

204

23.11.08

-8

8

146

-10

10

214

24. 11.08

-4

4

149

1

0

214

25.11.08

-1

1

151

-11

11

225

26. 11.08

-3

3

154

-14

14

239

27.11.08

-4

4

158

-12

12

251

28. 11.08

-2

2

160

-6

6

257

29.11.08

-1

1

161

-40

-10

10

267

30. 11.08

-1

1

162

-21

21

288

01.12.08

-3

3

164

-13

13

301

02. 12.08

-3

3

167

-3

3

304

03.12.08

-2

2

169

1

0

304

04. 12.08

-1

1

170

2

0

304

05.12.08

0

0

171

2

0

304

06. 12.08

0

0

171

1

0

304

07.12.08

0

0

171

-1

1

305

08. 12.08

0

0

171

0

0

305

Данные Excel Таблица температуры поверхности и градусо-дней замерзания с 01.10.2008 по 01.05.2009 предоставляется отдельным документом.

Чтобы рассчитать градусо-дни заморозки, учащиеся сначала исследовали данные о температуре, чтобы увидеть, были ли какие-либо даты с отсутствующими данными во время период заморозки. Нашли только один 27 октября 2008 года у Гомера. Для этого отсутствовала температура в этот день, они смотрели на среднюю температуру для за день до которого 26 октября, а за днем ​​28 октября. для оценки средней температуры 27 октября они выполнили линейный интерполяция, метод, часто используемый учеными для оценки значения недостающих данных. На приведенном ниже графике показаны средние данные температуры для 26 октября (-2 С) и 28 октября (-6 С). Они провели линию, соединяющую эти два баллов, а затем оценили среднюю температуру за 27 октября как -4 C. Затем они рассчитали морозные градусо-дни у Гомера.

Рисунок 6. Оценка отсутствующих данных для температуры поверхности на 27 октября 2008 г., Гомер.

Далее рассчитали замораживание градусо-дни для Игиугига. Они рассчитали градусо-дни замерзания 411 FDD в Гомере. и 1212 FDD в Игиугиге. Данные показывают, что участок с большим количеством градусо-дней промерзания, имел более глубокое промерзание грунта, глубина 155 см в Игиугиге; а место с меньшим количеством градусо-дней, Гомер, имело мелкое промерзание грунта глубиной 37 см. Также количество градусо-дней с морозом и глубина промерзания указывают на более толстый (больше) снег накопившиеся после ноября у Гомера, предотвратившие дальнейшее промерзание грунта, следовательно, температура земли оставалась около 0C на остаток зимы.

Рисунок 7. Градусосутки и морозы у Гомера и Игуигиг , Аляска

Дополнительные вопросы Расследование

Как будет глубина промерзания различается в разных регионах земного шара?

Что приведет к тому, что время и глубина промерзания почвы изменятся от одного года до еще один?

Как работает глубина промерзания влияет на фенологию растительности в конкретном регионе?

Есть ли любая связь между замерзанием земли и пресноводным льдом сезонность?

Что другие части экосистемы зависят от времени и глубины залегания почвы. замораживание?

Ссылки

Браун, Дж., Феррианс, О.Дж.Дж., Хегинботтом, Дж.А. и Мельников, Е.С. (1997). Международная вечная мерзлота Ассоциация Циркумарктическая карта вечной мерзлоты и подземных льдов, масштаб 1:10 000 000. НАС. Геологическая служба

Вечная мерзлота протяженность в Северном полушарии. (июнь 2007 г.). В ЮНЕП/ГРИД-Карты Арендала и Графическая библиотека . Получено 05:55, 26 мая 2010 г., с http://maps.grida.no/go/graphic/permafrost-extent-in-the-northern-hemisphere.

Что такое линия промерзания и как глубоко она обычно проходит?

Когда земля замерзает, она превращается в гидравлический таран, сокрушающий или скручивающий все на своем пути. При замерзании воды ее объем увеличивается на 9%. Он может перемещать опоры, фундаменты и трубопроводы в земле.

Линия промерзания является критической областью любой внешней конструкции, от нефтепроводов до заборов на заднем дворе. Чтобы предотвратить смещение замерзших труб и фундаментов, подрядчики и домашние мастера должны понимать, что такое линия промерзания и уровень промерзания в вашем районе. В этом посте вы узнаете, как определить глубину промерзания и как быстро оттаять мерзлую землю, если вам нужно копать в разгар зимы.

Начнем с основного определения линии мороза.

Что такое морозная линия?

Линия промерзания – это средняя глубина промерзания грунта каждый год. Чем суровее зимы, тем глубже морозы, и тем глубже нужно прокладывать водопроводные трубы и цементные фундаменты. Также известная как глубина промерзания грунта, линия промерзания простирается от верхней части почвы до средней глубины, но оттаивает в теплое время года.

Линии промерзания отличаются от вечной мерзлоты в северных районах Канады и Аляски. Вечная мерзлота – это подповерхностный слой вечномерзлых грунтов.

Почему важна встреча с морозными линиями?

При замерзании вода расширяется. Если вы когда-нибудь забудете банку газировки в морозилке, она вздуется и лопнет. То же самое с водопроводными и канализационными трубами, проложенными выше уровня промерзания.

В Международном санитарно-техническом кодексе указано, что « Трубопровод системы наружного водоснабжения должен быть установлен не менее чем на 6 дюймов (152 мм) ниже линии промерзания и не менее чем на 12 дюймов (305 мм) ниже уровня земли. ”

Выше линии промерзания земля может вздыматься, сдвигая все, что в ней находится, или замораживать содержимое труб. Чтобы избежать этих проблем, зная уровень промерзания в вашем районе, вы можете построить глубину промерзания ниже уровня земли, чтобы поддерживать проходимость труб, уровень настила и устойчивость фундамента.

Насколько глубоко промерзает земля?

Приведенная ниже карта линий промерзания представляет собой эмпирическое правило для определения глубины промерзания для нижних 48 штатов.

Карта линии льда [https://nsidc.org/cryosphere/frozenground/whereis_fg.html]

Проконсультируйтесь с местными строительными нормами или у инспектора, чтобы получить более точный ответ о том, насколько глубока промерзание в вашем районе. Они могут показать вам карту максимальной глубины промерзания и указать правильную глубину, на которую вам нужно копать фундаменты и трубы.

Вы можете увидеть еще одну интерактивную карту, на которой показаны линии замерзания по штатам, наведя указатель мыши на штат.

Существуют ли какие-либо формулы или расчеты для оценки глубины линии промерзания?

Некоторые уравнения позволяют оценить или предсказать глубину линии промерзания. К сожалению, это расчеты уровня кандидата наук, как, например, это Прогнозное моделирование замерзания и оттаивания морозоустойчивых почв.

Некоторая информация и данные, которые используются для расчета глубины промерзания или оттаивания, включают

  • Максимальная дневная температура воздуха
  • Минимальная суточная температура воздуха
  • Расчетная температура поверхности покрытия (для дорог с твердым покрытием)
  • Глубина промерзания
  • Константа регрессии
  • Средняя измеренная глубина промерзания

Лучший способ узнать уровень промерзания для вашего региона — позвонить в местное агентство строительных норм и правил. У них будет самая точная информация.

Как уровень замерзания влияет на копание зимой?

Мерзлый грунт может быть твердым, как бетон. Вручную лучше всего пробить верхний слой киркой, но она будет очень медленной и непрактичной для длинных траншей. Существуют различные варианты двигателей для Bobcat, экскаваторов-погрузчиков и экскаваторов. Тем не менее, мерзлый грунт является тяжелым испытанием для машин и их операторов.

Например, для прорезания мерзлого грунта цепной землеройной машине требуются твердосплавные зубья, стоимость которых составляет около 5 долларов США. Подрядчики сообщают, что замена 90 зубов в день не редкость, стоит 450 долларов. Замена всей цепи может стоить 1500 долларов плюс трудозатраты и время простоя.

Лучше всего сначала оттаять землю, используя одеяла для оттаивания земли.

Одеяла для оттаивания грунта могут проникать в глубину линии промерзания

Холодная погода может иметь серьезные негативные последствия для строительных работ, копания траншей, работ на кладбище и т. д. Лучшим решением для быстрого оттаивания мерзлого грунта являются грунтооттаивающие одеяла Powerblanket.

Одеяло для оттаивания земли имеет нагревательные элементы, которые нагреваются до 150°F (65,5°C), и использует стандартную электрическую вилку. Тепло проникает на глубину от 12 до 18 дюймов каждые 24 часа, в зависимости от температуры почвы и окружающей среды.

Утепленные бетонные покрытия отличаются от покрытий для оттаивания грунта, поскольку они не имеют нагревательных элементов. Они просто задерживают окружающее тепло в земле и уменьшают передачу тепла от воздуха к земле.

Powerblanket экономит время и деньги

Строительные проекты не могут позволить себе ждать, пока оттает земля. Пробираться сквозь затвердевшую ото льда землю тяжело и человеку, и машине. Одеяла для оттаивания грунта Powerblanket экономят много часов труда. Например, на одном кладбище в Айдахо глубина промерзания грунта составляла 14 дюймов. Использование Powerblanket для оттаивания земли сэкономило часы копания. Кроме того, они могли скатать дерн и использовать его повторно, сэкономив 100 долларов на могиле.

Одеяла для оттаивания грунта Powerblanket бывают разных размеров, которые вы можете сравнить здесь.

Время – деньги. Не тратьте время на ожидание, пока земля оттает. Powerblanket вас прикроет.

Одеяла с подогревом для оттаивания земли

Глубина промерзания

    • Локальный
    • Графический
    • Авиация
    • Морской транспорт
    • Реки и озера
    • Ураганы
    • Суровая погода
    • Огненная погода
    • Солнце/Луна
    • Долгосрочные прогнозы
    • Прогноз климата
    • Космическая погода
    • Погода в прошлом
    • Дни нагрева/охлаждения
    • Месячные температуры
    • Записи
    • Астрономические данные
    • Наводнения
    • Цунами
    • Береговые опасности
    • Лесной пожар
    • Холод
    • Торнадо
    • Качество воздуха
    • Туман
    • Жара
    • Ураганы
    • Молнии
    • Безопасное катание на лодках
    • Отбойные течения
    • Грозы
    • Космическая погода
    • Солнце (ультрафиолетовое излучение)
    • Кампании по безопасности
    • Ветер
    • Засуха
    • Зимняя погода
    • Беспроводное оповещение о чрезвычайных ситуациях
    • Weather-Ready Nation
    • Брошюры
    • Совместные наблюдатели
    • Ежедневный брифинг
    • Статистика повреждений/смертей/травм
    • Прогнозные модели
    • Портал данных ГИС
    • Погодное радио NOAA
    • Публикации
    • SKYWARN Storm Spotters
    • StormReady
    • TsunamiReady
    • Уведомления об изменении услуги
    • Новости NWS
    • События
    • Социальные сети
    • Паблики/брошюры/буклеты
    • Контакты NWS Media
    • О NWS
    • Организация
    • Стратегический план
    • Приверженность разнообразию
    • Для сотрудников NWS
    • Международные
    • Национальные центры
    • Карьера
    • Свяжитесь с нами
    • Глоссарий

Глубина промерзания грунта

    org/BreadcrumbList”>
  1. Дом
  2. Блог
  3. Глубина промерзания почвы

Одним из ключевых моментов при выборе типа, материала и глубины заложения фундамента является определение глубины промерзания грунта. Этот фактор напрямую связан с тем, насколько надежной будет конструкция всего здания, ведь от качества его фундамента зависит устойчивость и долговечность здания.

Как известно, вода при замерзании имеет свойство расширяться. В этом легко убедиться, проведя эксперимент с бутылкой воды. Если оставить его на некоторое время в морозилке, то стеклянная бутылка, скорее всего, треснет, а пластиковая потеряет форму из-за набухания льда. То же самое происходит и с водой, которая содержится в почве. И чем выше уровень влажности почвы, тем больше она склонна к вспучиванию при понижении температуры ниже нуля.

Что происходит с фундаментом здания при замерзании грунта?

Под действием расширения воды, содержащейся в грунте, фундамент здания получается примерно таким же, как и с бутылкой из нашего опыта. Если при проектировании фундамента не был учтен уровень промерзания его основания, оно подвергается деформации или выдавливанию по направлению к поверхности. И конечно же это влечет за собой появление трещин в стенах, расшатывание конструктивных узлов, смещение полов и лестниц, рассыпание штукатурки и прочие неприятности. Неправильно подобранный материал фундамента будет подвергаться давлению и трению при сезонных изменениях грунтовых условий, и в итоге выйдет из строя. А это недопустимо с точки зрения безопасной эксплуатации – как частного дома, так и любого другого здания или сооружения.

От чего зависит глубина промерзания грунта?

Как мы уже говорили, чем больше почва насыщена водой, тем больше она подвержена промерзанию и набуханию. Но в первую очередь, конечно же, на глубину промерзания почвы влияет температурный режим. Благодаря геологическим изысканиям, проведенным геологами на всей территории бывшего Советского Союза, существует таблица данных, которая помогает узнать среднюю глубину промерзания в каждом конкретном регионе нашей страны. Однако геологическое строение его поверхностных слоев настолько разнообразно, что характеры грунта могут отличаться друг от друга даже на соседних участках. Поэтому глубина промерзания может быть уникальной, в зависимости от состава почвы.

Больше всего набуханию подвержены насыщенные водой осадочные породы (глины, суглинки), а меньше всего скальные. Однако нередко встречаются участки со смешанным типом грунта, где вспучивание при промерзании происходит неравномерно — и это представляет наибольшую сложность при проектировании фундаментов. Температура проектируемого здания влияет на глубину промерзания грунта. Если в доме предусмотрен, например, отапливаемый подвал, то земля будет меньше промерзать. Отапливаемые подземные помещения соседних зданий также в некоторой степени прогревают землю на строительной площадке.

Таким образом, глубина промерзания грунта не может быть одинаковой на каждом участке и должна измеряться только индивидуально.

Как проектируют фундамент в зависимости от глубины промерзания грунта?

Фундаменты зданий проектируют в соответствии со строительными нормами и правилами – СниПам, в которых приведены формулы расчета глубины закладки фундамента в зависимости от глубины промерзания грунта. Также существуют нормы и рекомендации по выбору типа и материала фундамента зданий. При невозможности по техническим причинам заложить фундамент на требуемую глубину, исходя из глубины промерзания грунта, СНиПами предусмотрен ряд мер экономии: специальные конструкции фундаментов, незамерзающие подушки их оснований, усиление грунта и уменьшение его промерзания за счет влагостойких примесей и др.

Как определить глубину промерзания грунта для строительства?

Итак, мы убедились, что для определения глубины промерзания грунта недостаточно просто взглянуть на таблицу региональных температурных показателей.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
