Как найти натуральную величину сечения: Натуральная величина сечения конуса. – Чертежик

Содержание

Определение натуральной величины сечения – Способ перемены плоскостей проекций

Определение натуральной величины сечения – Способ перемены плоскостей проекций

Цель видеоурока Автокад/НГ: Обучение Автокад 2D на практике и закрепление пройденного материала раздела «Теоретические и практические видеоуроки Автокад». Закрепление знаний по решению задач на построение натуральной величины отрезка, треугольника, сечения и т.д. используя для этого любой способ преобразования чертежа.

Дано: чертеж «Сечение комбинированной поверхности плоскостью».

Задание: Построить натуральную величину сечения, применив для этого любой способ преобразования чертежа.

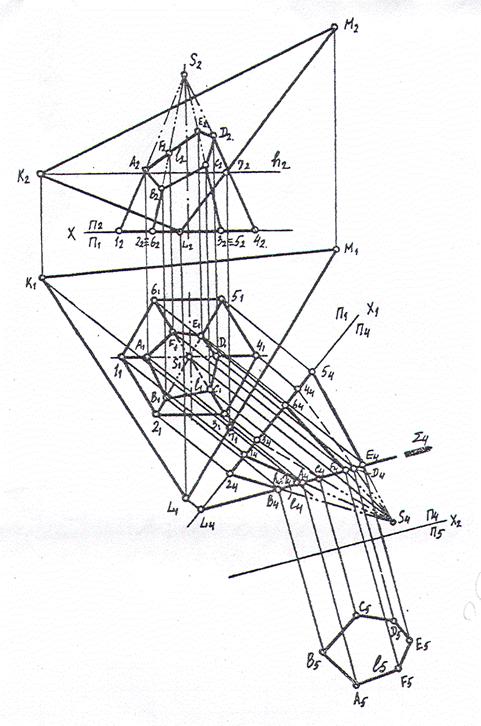

Решение задачи по начертательной геометрии на определение натуральной величины сечения:

Все способы преобразования чертежа представлены в виде практических видеоуроков по НГ/Автокад в разделе «Способы преобразования чертежа».

В этом видеоуроке мы будем использовать способ перемены плоскостей проекций. Мы уже решили несколько задач по начертательной геометрии, используя способ перемены плоскостей проекций, вот некоторые из них:

Алгоритм решения задачи с использованием способа замены (перемены) плоскостей проекции

  • Вводим новую плоскость, которая будет располагаться параллельно отрезка, в который проецируется сечение комбинированной поверхности на горизонтальной плоскости проекции.
  • Строим линии связи.
  • На линиях проекционной связи откладываем координаты Z точек сечения цилиндра.

Повторим специальную команду Выровнять в Автокад, которая ускорит построение натуральной величины сечения в 3 раза.

Более подробно в видеоуроке по начертательной геометрии в Автокад.

Видео “Определение натуральной величины сечения – Способ перемены плоскостей проекций”

Определение натуральной величины фигуры сечения



Нередко практический интерес представляет задача определения натуральной величины фигуры сечения.

Определим натуральную величину сечения (четырехугольника), полученного на рис. 3.11. Так как четырехугольник 1234 занимает общее положение в пространстве, то его натуральную величину можно определить двумя переменами плоскостей проекций, сначала построив плоскость, перпендикулярную четырехугольнику 1234, а затем – параллельную ему. Чтобы не загромождать чертеж (рис. 3.11), вынесем построения на отдельный рисунок 3.12. Для построения плоскости, перпендикулярной плоскости четырехугольника 1234, необходимо начертить одну из главных линий, например, горизонталь. Ее фронтальная проекция

h2 должна быть параллельна оси П1/П2. По точкам пересечения 2 и 4 с четырехугольником 1234 находим и горизонтальную проекцию h1 горизонтали.





Новая ось П4/П1, разделяющая П1 и новую плоскость П4, должна быть перпендикулярна h1. Затем получаем проекцию 14243444

в виде прямой. И наконец, вычертив вторую новую ось П5/П4, параллельно 1434, построим проекцию 15253545 четырехугольника в плоскости П5. Это и есть натуральная величина четырехугольника 1234. Сечение заштрихуем под углом 45° к горизонтальной прямой.

Чаще приходится решать более простую задачу – определение натуральной величины сечения многогранника плоскостью частного положения. В этом случае достаточно сделать всего одну замену плоскостей проекций. Рассмотрим на примере сечения пирамиды горизонтально–проецирующей плоскостью S (рис 3.13). Пусть задана горизонтальная проекция S1. Необходимо найти линию пересечения плоскости S с пирамидой и определить натуральную величину сечения. Таким образом, задача разбивается на две части: сначала надо построить сечение в плоскостях П1и П2, а затем определить его натуральную величину.

Рис. 3.13. Построение линии пересечения и определение натуральной величины сечения пирамиды плоскостью.



Чтобы решить первую часть задачи нужно найти все точки пересечения плоскости S с ребрами пирамиды и соединить их отрезками прямой. Горизонтальная проекция S1 пересекает ребра пирамиды в точках 11, 21, 31, 41 (рис. 3.13, а). По линиям связи находим их фронтальные проекции 12, 22, 32, 42 на фронтальных проекциях соответствующих ребер. Соединяя найденные точки, получаем линию пересечения 12223242 заданной плоскости с пирамидой. Отрезок 1242 этой линии будет невидимым, так как он лежит на невидимой грани A2S2C2. Плоская фигура, ограниченная полученной линией (на рис. 5.9, а заштрихована), и является сечением пирамиды плоскостью. В нашем примере это четырехугольник 1234.

Для определения натуральной величины четырехугольника 1234 способом замены плоскостей проекций не обязательно строить новую ось параллельно S1 (или 11214131), ввиду ограниченности площади чертежа. Достаточно соблюдать основные принципы построения. Начертим новую ось на свободном поле чертежа. Перенесем на нее точки 11,21,41,31, не меняя расстояния между ними. Проведем через них перпендикуляры к оси. Затем отложим на построенных перпендикулярах отрезки, равные расстояниям от оси П2/П1, которую считаем расположенной на основании А2В2С2 пирамиды, до соответствующих проекций 12, 22, 42, 32. Соединив указанные точки, получим натуральную величину сечения пирамиды заданной плоскостью S (рис. 3.13, б).

Как видим, сечение в натуральную величину отличается от 12223242 лишь тем, что оно вытянуто вдоль S1.






Определение натуральной величины фигуры сечения — Студопедия

Нередко практический интерес представляет задача определения натуральной величины фигуры сечения.

Определим натуральную величину сечения (четырехугольника), полученного на рис. 3.11. Так как четырехугольник 1234 занимает общее положение в пространстве, то его натуральную величину можно определить двумя переменами плоскостей проекций, сначала построив плоскость, перпендикулярную четырехугольнику 1234, а затем – параллельную ему. Чтобы не загромождать чертеж (рис. 3.11), вынесем построения на отдельный рисунок 3.12. Для построения плоскости, перпендикулярной плоскости четырехугольника 1234, необходимо начертить одну из главных линий, например, горизонталь. Ее фронтальная проекция h2 должна быть параллельна оси

П1/П2. По точкам пересечения 2 и 4 с четырехугольником 1234 находим и горизонтальную проекцию h1 горизонтали.

Новая ось П4/П1, разделяющая П1 и новую плоскость П4, должна быть перпендикулярна h1. Затем получаем проекцию 14243444 в виде прямой. И наконец, вычертив вторую новую ось П5/П4, параллельно 1434, построим проекцию 15253545 четырехугольника в плоскости П5. Это и есть натуральная величина четырехугольника 1234. Сечение заштрихуем под углом 45° к горизонтальной прямой.

Чаще приходится решать более простую задачу – определение натуральной величины сечения многогранника плоскостью частного положения. В этом случае достаточно сделать всего одну замену плоскостей проекций. Рассмотрим на примере сечения пирамиды горизонтально–проецирующей плоскостью S (рис 3.13). Пусть задана горизонтальная проекция S

1. Необходимо найти линию пересечения плоскости S с пирамидой и определить натуральную величину сечения. Таким образом, задача разбивается на две части: сначала надо построить сечение в плоскостях П1и П2, а затем определить его натуральную величину.

Рис. 3.13. Построение линии пересечения и определение натуральной величины сечения пирамиды плоскостью.

Чтобы решить первую часть задачи нужно найти все точки пересечения плоскости S с ребрами пирамиды и соединить их отрезками прямой. Горизонтальная проекция S1 пересекает ребра пирамиды в точках 11, 21, 31, 41 (рис. 3.13, а). По линиям связи находим их фронтальные проекции 12, 22, 32, 42 на фронтальных проекциях соответствующих ребер. Соединяя найденные точки, получаем линию пересечения 1

2223242 заданной плоскости с пирамидой. Отрезок 1242 этой линии будет невидимым, так как он лежит на невидимой грани A2S2C2. Плоская фигура, ограниченная полученной линией (на рис. 5.9, а заштрихована), и является сечением пирамиды плоскостью. В нашем примере это четырехугольник 1234.

Для определения натуральной величины четырехугольника 1234 способом замены плоскостей проекций не обязательно строить новую ось параллельно S1 (или 11214131), ввиду ограниченности площади чертежа. Достаточно соблюдать основные принципы построения. Начертим новую ось на свободном поле чертежа. Перенесем на нее точки 11,21,41,31, не меняя расстояния между ними. Проведем через них перпендикуляры к оси. Затем отложим на построенных перпендикулярах отрезки, равные расстояниям от оси

П2/П1, которую считаем расположенной на основании А2В2С2 пирамиды, до соответствующих проекций 12, 22, 42, 32. Соединив указанные точки, получим натуральную величину сечения пирамиды заданной плоскостью S (рис. 3.13, б).


Как видим, сечение в натуральную величину отличается от 12223242 лишь тем, что оно вытянуто вдоль S1.

Определение натуральной величины отрезка

Если отрезок параллелен плоскости, то он проецируется на неё без искажений. В остальных случаях для нахождения его натуральной величины применяют метод прямоугольного треугольника или способы преобразования ортогональных проекций.

Содержание

  1. Метод прямоугольного треугольника
  2. Способ параллельного переноса
  3. Поворот вокруг оси

Метод прямоугольного треугольника

Сущность данного метода заключается в нахождении гипотенузы прямоугольного треугольника, у которого один катет равен горизонтальной (или фронтальной) проекции отрезка, а величина другого катета представляет собой разность удаления концов отрезка от горизонтальной (или, соответственно, фронтальной) плоскости проекции.

Для того чтобы найти натуральную величину отрезка AB (рисунок выше), строим прямоугольный треугольник A0A’B’. Его первый катет A’B’ – это горизонтальная проекция AB. Второй катет A’A0 равен величине ZA – ZB, то есть разности удаления точек A и B от горизонтальной плоскости П1.

Откладываем A’A0 = ZA – ZB перпендикулярно A’B’. Затем проводим гипотенузу A0B’ треугольника A0A’B’. На рисунке она обозначена красным цветом. Её величина соответствует настоящей длине AB.

Способ параллельного переноса

Параллельный перенос представляет собой перемещение геометрической фигуры параллельно одной из плоскостей проекций. При этом величина проекции фигуры на эту плоскость не меняется. Например, если перемещать отрезок EF параллельно горизонтальной плоскости П1, то длина его проекции E’F’ не изменится, когда она займет новое положение E’1F’1 (как это показано на рисунке ниже).

Еще одно важное свойство параллельного переноса заключается в том, что при любом перемещении точки параллельно горизонтальной плоскости проекции, её фронтальная проекция движется по прямой, параллельной оси X. Если точка перемещается параллельно фронтальной плоскости, то её горизонтальная проекция движется по прямой, параллельной оси X.

Пример построения

Чтобы определить действительный размер отрезка EF, на свободном месте чертежа строим его новую горизонтальную проекцию E’1F’1 = E’F’ так, чтобы она была параллельна оси X . Затем по линиям связи находим точки E”1 и F”1. Расстояние между ними и есть искомая величина, поскольку мы перенесли EF в положение, параллельное фронтальной плоскости.

Метод параллельного переноса, описанный здесь, иногда называют параллельным перемещением. Посмотреть дополнительные примеры и получить более подробную информацию по данной теме можно в этой статье.

Поворот вокруг оси

Для того, чтобы отрезок стал параллелен плоскости проекции и без искажения отразился на ней, он может быть повернут вокруг проецирующей прямой, проходящей через один из его концов.

Пример построения

Определим длину произвольного отрезка MN. Для этого через точку N проводим горизонтально проецирующую прямую i. Вокруг неё поворачиваем MN так, чтобы его проекция M’N’ заняла положение M’1N’1, параллельное оси X.

По линиям связи находим точку M”1. При этом исходим из того, что M” в процессе вращения движется параллельно горизонтальной плоскости.

Точка N не изменит своего положения, так как лежит на оси поворота. Поэтому осталось только соединить N”1 и M”1 искомым отрезком. На рисунке он выделен красным цветом.

Более подробную информацию о решении задач методом поворота вокруг оси вы можете получить, ознакомившись со следующим материалом.

Построение сечения конуса плоскостью

Цель: найти натуральную величину сечения прямого кругового конуса методом замены плоскостей.

Контрольные вопросы:

1. Перечислите виды сечения кругового конуса?

Задание: методом замены плоскостей проекций найти натуральную величину сечения прямого кругового конуса фронтально-проецирующей плоскостью; объекты заданы проекциями на горизонтальную и фронтальную плоскость (варианты заданий приведены в приложении В).

Решим задачу с помощью однократной замены плоскостей проекций. Фигура сечения представляет собой эллипс, который изображается на фронтальной плоскости проекций отрезком прямой, а на горизонтальной плоскости проекций – эллипсом.

Исходные данные для решения задачи приведены на рисунке 7.1.

Заметим, что фронтальная проекция сечения задается отрезком 12 – 22 и ее длина определяет длину одной из осей искомого эллипса. Построим проекцию осевой линии на плоскость П5 и найдем проекцию оси 1-2 на эту плоскость и на горизонтальную плоскость (рис. 7.2).

Рисунок 7.1 – Проекции конуса и фронтально проецирующей плоскости Ф

Рисунок 7.2 – Проекции оси эллипса на плоскость П5 и на горизонтальную плоскость

Вторая ось эллипса представляет собой фронтально-проецирующий горизонтальный отрезок, его фронтальная проекция представляет собой точку в середине отрезка 12 – 22. Для определения длины этой оси проведем через эту точку вспомогательную фронтально-проецирующую горизонтальную плоскость Σ. Плоскость Σ пересекает конус по окружности, на рисунке 7.3 показано, как определить ее радиус и построить горизонтальную проекцию. Вторая ось эллипса лежит в плоскости этой окружности и касается поверхности конуса в точках 3 и 4. На рисунке 7.4 показано отыскание горизонтальных проекций этих точек. Отрезок 32 – 42 определяет длину второй оси эллипса.

Рисунок 7.3 – Построение плоскости Σ

Рисунок 7.4 – Определение длины второй оси эллипса

Построим проекцию оси 3-4 на плоскость П5, для этого, как и в предыдущих лабораторных работах, применим команду ALIGN. Результат приведен на рисунке 7.5. Для наглядности горизонтальная проекция оси восстановлена.

На рисунке 7.6 показан результат построения натуральной величины сечения в виде эллипса, заданного осями 15 – 25 и 35 – 45. На этом же рисунке построена горизонтальная проекция сечения, это тоже эллипс, заданный осями 11 – 21 и 31 – 41.

Трехмерная модель сечения приведена на рисунке 7.7.

Рисунок 7.5 – Проекция второй оси эллипса на плоскость П5

Рисунок 7.6 – Натуральная величина сечения конуса

Рисунок 7.7 – Трехмерная модель сечения

Если секущая плоскость пересекает основание конуса, следует продлить коническую поверхность так, чтобы плоскость пересекала все образующие. Это даст возможность построить сечение в виде эллипса и высечь из него эллиптическую дугу, представляющую сечение заданного конуса (рис. 7.8). Это можно сделать с помощью команды TRIM, воспользовавшись в качестве секущих кромок отрезками 55 – 65 (для натуральной величины сечения) и 51– 61 (для горизонтальной проекции сечения).

Рисунок 7.8 – Сечение в виде эллиптической дуги

Трехмерная модель для этого случая приведена на рисунке 7.9.

Рисунок 7.9 – Трехмерная модель сечения в виде эллиптической дуги

Лабораторная работа №8

Как найти натуральную величину сечения

Свойствами фигур в пространстве занимается такой раздел геометрии, как стереометрия. Основным методом для решения задач в стереометрии является метод сечения многогранников. Он позволяет правильно строить сечения многогранников и определять вид этих сечений.

Определение вида сечения какой-либо фигуры, то есть натуральной величины этого сечения, часто подразумевается при формулировке задач на построение наклонного сечения. Наклонное сечение правильнее называть фронтально-проецирующей секущей плоскостью. И для построения его натуральной величины достаточно выполнить несколько действий.

С помощью линейки и карандаша начертите фигуру в 3х проекциях – вид спереди, вид сверху и вид сбоку. На главной проекции на виде спереди покажите путь, по которому проходит фронтально-проецирующая секущая плоскость, для чего начертите наклонную прямую.

На наклонной прямой отметьте главные точки: точки вхождения сечения и выхода сечения. Если фигурой является прямоугольник, то точек вхождения и выхода будет по одной. Если фигурой является призма, то количество точек удваивается. Две точки определяют вхождение в фигуру и выход. Две другие определяют точки на боках призмы.

На произвольном расстоянии проведите прямую, параллельную фронтально-проецирующей секущей плоскости. Затем из точек, расположенных на оси главного вида, проведите вспомогательные линии перпендикулярно наклонной прямой, пока они не пересекутся с параллельной осью. Тем самым вы получите проекции полученных точек фигуры в новой координатной системе.

Чтобы определить ширину фигуры, опустите прямые из точек главного вида на фигуру вида сверху. Обозначьте соответствующими индексами проекции точек при каждом пересечении прямой и фигуры. Например, если точка А принадлежит главному виду фигуры, то точки А’ и А” принадлежат проецирующим плоскостям.

Отложите в новой координатной системе расстояние, которое образуется между вертикальными проекциями основных точек. Фигура, которая получается в результате построения, и является натуральной величиной наклонного сечения.

Натуральная величина – сечение – Большая Энциклопедия Нефти и Газа, статья, страница 1

Натуральная величина – сечение

Cтраница 1

Натуральная величина сечения, которая выразится в виде Kpyrat находится способом замены плоскостей проекций. Таким же путем можно найти сколько угодно дополнительных точек, принадлежащих сечению шара.  [1]

Определим теперь натуральную величину сечения. Вращая секущую плоскость Р вместе с сечением вокруг горизонтального следа РН, совместим ее с плоскостью Я.  [2]

Определить натуральную величину сечения прямого кругового конуса, стоящего на плоскости Н, фронтально проецирующей плоскостью Р, проходящей через вершину его.  [3]

Для нахождения натуральной величины сечения применяем способ замены плоскостей проекций.  [4]

Для определения натуральной величины сечения использован способ замены плоскостей проекций.  [5]

Остается найти натуральную величину сечения любым способом из указанных ранее. На чертеже натуральная величина сечення найдена способом замены плоскостей проекций. Затем натуральная величина переносится на развертку, причем пристраивать ее можно к лю.  [6]

Рассмотрим пример нахождения натуральной величины сечения. На рис. 283 дан чертеж треугольной призмы, рассеченной секущей плоскостью а. Требуется найти натуральную величину еечения.  [7]

Задача по нахождению натуральной величины сечения решается, например, с использованием дополнительных плоскостей проекций.  [8]

Дополнительный вид Е изображает натуральную величину сечения. Аналогично получают остальные точки гиперболы.  [9]

Дан чертеж цилиндра, построить натуральную величину сечения плоскостью общего положения.  [10]

Дан чертеж конуса, построить натуральную величину сечения плоскостью общего положения.  [11]

Дан чертеж сферы, построить натуральную величину сечения плоскостью общего положения.  [12]

Дополнительно вычерчивают основание цилиндра и пристраивают натуральную величину сечения. Участок 8 – К-7 на развертке соответствует оставшейся части сегмента круга верхнего основания цилиндра.  [13]

В этих же задачах обычно находят натуральную величину сечения для построения разверток усеченных тел и других целей.  [14]

При решении практических задач очень часто необходимо знать натуральную величину сечения, которую построим методом проецирования на дополнительную плоскость проекций.  [15]

Страницы:      1    2

Как рассчитать площадь поперечного сечения

Обновлено 7 февраля 2020 г.

Кевин Бек

Вы можете столкнуться с ситуациями, когда у вас есть трехмерная твердотельная фигура и вам нужно вычислить площадь воображаемой плоскости, вставленной через фигуру и имеющей границы, определяемые границами твердого тела.

Например, если под вашим домом проходит цилиндрическая труба длиной 20 метров (м) и 0.15 м в поперечнике, возможно, вы захотите узнать площадь поперечного сечения трубы.

Поперечные сечения могут быть перпендикулярны оси твердого тела, если таковые существуют. В случае сферы любая секущая плоскость, проходящая через сферу, независимо от ориентации, приведет к диску определенного размера.

Площадь поперечного сечения зависит от формы твердого тела, определяющей границы поперечного сечения, и угла между осью симметрии твердого тела (если она есть) и плоскостью, создающей поперечное сечение.

Площадь поперечного сечения прямоугольного твердого тела

Объем любого прямоугольного твердого тела, включая куб, равен площади его основания (длина, умноженная на ширину), умноженной на его высоту: V = l × w × h.

Следовательно, если поперечное сечение параллельно верхней или нижней части твердого тела, площадь поперечного сечения равна l × w. Если секущая плоскость параллельна одному из двух наборов сторон, площадь поперечного сечения вместо этого определяется как l × h или w × h.

Если поперечное сечение не перпендикулярно какой-либо оси симметрии, созданная форма может быть треугольником (если провести через угол тела) или даже шестиугольником.

Пример: Вычислить площадь поперечного сечения плоскости, перпендикулярной основанию куба объемом 27 м 3 .

  • Так как для куба l = w = h, длина любого ребра куба должна быть 3 м (поскольку 3

    × 3

    × 3 = 27). Таким образом, поперечное сечение описанного типа представляет собой квадрат со стороной 3 м, что дает площадь 9 м 2 .

Площадь поперечного сечения цилиндра

Цилиндр представляет собой твердое тело, образованное путем вытягивания окружности через пространство перпендикулярно ее диаметру.Площадь круга определяется формулой πr 2 , где r — радиус. Поэтому имеет смысл, что объем цилиндра будет площадью одной из окружностей, образующих его основание.

Если поперечное сечение параллельно оси симметрии, то площадь поперечного сечения представляет собой просто круг площадью πr 2 . Если секущая плоскость вставляется под другим углом, создается эллипс. Для площади используется соответствующая формула: πab (где a — самое большое расстояние от центра эллипса до края, а b — самое короткое).

Пример: Какова площадь поперечного сечения трубы под вашим домом, описанной во введении?

Площадь поперечного сечения сферы

Любая теоретическая плоскость, проведенная через сферу, даст круг (подумайте об этом несколько минут). Если вы знаете диаметр или длину окружности, образуемой поперечным сечением, вы можете использовать соотношения C = 2πr и A = πr 2 для получения решения.

Пример : Самолет грубо вставлен в Землю очень близко к Северному полюсу, удаляя часть планеты в 10 м вокруг.Какова площадь поперечного сечения этого холодного куска Земли?

  • Поскольку C = 2πr = 10 м, r = 10/2π = 1,59 м; A = πr 2 = π(1,59) 2 = 7,96 м 2 .

Обучение расчету поперечного сечения

David Goehring/CC-BY 2.0

В математике поперечное сечение — это форма, которую вы бы увидели, если бы разрезали объект. Знание того, как его рассчитать, может быть полезным, особенно для расчета объема всего объекта.

С технической точки зрения, поперечное сечение — это когда плоскость встречается с твердой формой.Его вычисление очень похоже на вычисление площади фигуры; единственное отличие состоит в том, что поперечное сечение является частью трехмерной формы. Разные фигуры имеют разные формулы, и ниже приведены несколько примеров того, как выполнять вычисления.

Прямоугольники Вы можете увидеть прямоугольное поперечное сечение прямоугольного здания, коробки с хлопьями или чего-либо, что представляет собой прямоугольную призму. Это может быть самая простая площадь поперечного сечения для расчета, так как это просто ширина x длина.Например, предположим, что одна сторона здания имеет длину восемь футов, а другая — шесть футов. Восемь умножить на шесть — это 48, и вот вам поперечное сечение.

Квадраты Вы можете увидеть квадратное поперечное сечение в кости или в пирамиде с квадратным основанием, как в Египте. Поскольку все стороны квадрата имеют одинаковую длину, поперечное сечение равно произведению этой длины на себя. Например, если длина кости составляет два дюйма, площадь поперечного сечения равна четырем дюймам в квадрате.Простой способ запомнить это состоит в том, что поперечное сечение квадрата равно квадрату длины.

Треугольники Треугольное поперечное сечение может быть не так распространено, как другие формы, поскольку вы, вероятно, увидите его только в пирамиде с треугольным основанием или треугольной призме. Самый простой способ найти эту площадь поперечного сечения – это длина основания, умноженная на высоту, а затем разделенная на два. Однако эти длины может быть сложно найти, если они не указаны, и вам придется полагаться на тригонометрию, чтобы найти недостающие цифры.

Круги Площадь поперечного сечения круга довольно сложна, так как обычно требуется калькулятор, чтобы получить точное число, потому что оно включает число Пи. К формам, имеющим круглое поперечное сечение, относятся конусы, сферы и цилиндры. Площадь круга равна два х пи х радиус в квадрате. Радиус равен половине диаметра, то есть длины сечения окружности. Если вам не нужно точное число, вы можете просто оставить результат с пи. Например, если радиус равен пяти дюймам, площадь поперечного сечения будет равна двум x pi x 25, что в конечном итоге будет равно 50 x pi без калькулятора.

Дополнительный шаг Хотя основное внимание здесь уделяется площади поперечного сечения формы, вы можете легко найти объем формы с помощью этой информации. С большинством форм вы просто умножаете площадь поперечного сечения на длину объекта. Определенные формы, такие как сферы и конусы, имеют разные формулы, а это означает, что это не правило, подходящее для всех.

Это простое руководство по расчету основных площадей поперечного сечения. Большинство форм можно разбить на эти четыре более простые формы.Самое сложное в поперечных сечениях — это возможность визуализировать, как выглядит форма в разрезе. Как только вы узнаете форму поперечного сечения, вы можете легко применить одну из этих формул и выполнить математические вычисления.

БОЛЬШЕ ОТ REFERENCE.COM

Как найти фактический размер сечения

Свойствам фигур в пространстве занимается такой раздел геометрии, как стереометрия. Основным методом решения задач по стереометрии является метод сечения многогранником.Он позволяет правильно строить сечения многогранников и определять тип этих сечений.

Как узнать реальный размер сечения

Инструкции

Шаг 1

Определение вида сечения фигуры, то есть натурального размера этого сечения, часто подразумевается при постановке задач на построение наклонного сечения. Наклонное сечение правильнее называть секущей плоскостью фронтальной проекции. А чтобы построить его реальный размер, достаточно выполнить несколько действий.

Шаг 2

Используя линейку и карандаш, нарисуйте фигуру в 3-х проекциях – вид спереди, вид сверху и вид сбоку. В главной проекции на виде спереди показать траекторию, по которой проходит секущая плоскость передней проекции, для чего провести наклонную линию.

Шаг 3

На наклонной линии отметьте основные точки: точки входа в секцию и выхода из секции. Если фигура представляет собой прямоугольник, то будет одна точка входа и одна точка выхода. Если фигура призма, то количество точек удваивается.Две точки определяют вход в форму и выход из нее. Два других определяют точки на сторонах призмы.

Шаг 4

На произвольном расстоянии провести прямую, параллельную секущей плоскости фронтальной проекции. Затем из точек, расположенных на оси главного вида, проводят вспомогательные линии, перпендикулярные наклонной линии, до пересечения с параллельной осью. Таким образом, вы получите проекции полученных точек фигуры в новой системе координат.

Шаг 5

Чтобы определить ширину фигуры, перетащите линии из точек на основном виде на фигуру сверху вниз. Обозначьте соответствующими проекционными индексами точки на каждом пересечении прямой и фигуры. Например, если точка А принадлежит основному виду фигуры, то точки А’ и А’ принадлежат плоскостям проекций.

Шаг 6

Отложить в новой системе координат расстояние, которое образуется между вертикальными проекциями основных точек.Цифра, которая получается в результате построения, и есть фактическое значение косого сечения.

Расчет диаметра провода и площади поперечного сечения

В этом блоге мы рассмотрим концепцию сопротивления, удельного сопротивления и шагов для расчета минимальной площади поперечного сечения и диаметра любого желаемого проводника.

Что такое сопротивление?

Свойство устройства или цепи, препятствующее прохождению через него тока. Сопротивление измеряется в Омах (Ом).Сопротивление любого материала с одинаковой площадью поперечного сечения определяется следующими четырьмя факторами:

  1. Вид материала
  2. Длина
  3. Площадь поперечного сечения
  4. Температура

Что такое удельное сопротивление?

Удельное сопротивление — это мера того, насколько материал определенного размера сопротивляется протеканию тока. Хотя материалы сопротивляются прохождению электрического тока, некоторые лучше проводят его, чем другие.Удельное сопротивление используется для сравнения характеристик собственного сопротивления различных материалов. Материалы, которые легко проводят ток, называются проводниками. Проводники имеют низкое сопротивление. В то время как материалы, которые плохо проводят ток, называются изоляторами. Изоляторы имеют высокое удельное сопротивление. Удельное сопротивление материала играет важную роль при выборе материалов, используемых для электрических проводов.

Теперь, когда мы ясно понимаем концепцию сопротивления и удельного сопротивления, давайте рассмотрим общую зависимость основного сопротивления проводника, которая предполагает, что сопротивление данного проводника равно удельному сопротивлению материала, умноженному на отношение его длины к площади его поперечного сечения. .Это может помочь нам рассчитать минимальную площадь поперечного сечения и диаметр любого желаемого проводника.

Давайте разработаем пример, чтобы понять шаги по расчету минимальной площади поперечного сечения и диаметра любого желаемого проводника.

Пример: Какова минимальная площадь поперечного сечения и диаметр жилы для медного провода длиной 750 м с максимальным сопротивлением 0,2 Ом?

Минимальная площадь поперечного сечения:

Для решения этой задачи воспользуемся общим соотношением для расчета сопротивления проводника по приведенной ниже формуле:

Сопротивление = Удельное сопротивление * (длина/площадь)

Р =

R = Сопротивление материала, в Ом

Ρ = Удельное сопротивление материала, в Ом на метр

L = длина проводника в метрах

A = площадь поперечного сечения в квадратных метрах

Чтобы использовать это общее соотношение для решения нашей примерной задачи, нам потребуется удельное сопротивление или удельное сопротивление меди.Обратите внимание, что мы получаем удельное сопротивление материалов проводников из таблицы удельного сопротивления проводников, и теперь мы знаем, что медь имеет удельное сопротивление 1,72 x 10e-8 Ом на метр.

При вычислении сопротивления проводника не забудьте выразить сопротивление в омах, удельное сопротивление материала в омах на метр, длину проводника в метрах и площадь поперечного сечения в квадратных метрах, чтобы это соотношение было действительным. Затем мы можем перейти к расчету площади поперечного сечения провода, подставив известные величины в пример.

А =    Ур. (1)







Диаметр проводника:

Площадь круга можно представить по приведенной ниже формуле. Нам придется изменить формулу для определения диаметра.

А =

4*А =

 =

д =

Теперь мы можем заменить наше полученное значение площади поперечного сечения из уравнения. (1) в это соотношение и рассчитайте диаметр медной проволоки, чтобы получить диаметр 0.2 и диаметром не менее 9,062 мм.



Как рисовать сечения.

  • Robert Wreglesworth

    на 13 февраля 2013 г.

    Должны ли сечения всегда начинаться в одной и той же точке на линии? То есть 0 всегда на одном и том же расстоянии от воображаемой центральной линии посередине реки.

    Если эта начальная точка меняется, как HEC-RAS узнает, как извивается канал?

    Кроме того, откуда измеряются длины досягаемости LOB и ROB в нисходящем направлении?

  • Крис Г.

    на 13 февраля 2013 г.

    Привет, Роберт. Отличные вопросы. Нет… поперечные сечения не всегда должны начинаться на одном и том же расстоянии от воображаемой осевой линии. Один поперечник мог начать свою пикировку с 500, а следующий мог начать свою пикетацию с -200. Большинство людей начнут свое размещение с 0, но вам это не обязательно. Некоторым людям нравится называть точку «0» центральной линией канала, поэтому все точки станции слева от центральной линии будут иметь отрицательное размещение, а все точки справа будут иметь положительное размещение.
    Итак… откуда HEC-RAS знает характеристики извилистости реки? ЕДИНСТВЕННЫЙ эффект меандрирования, который HEC-RAS учитывает в расчетах, — это различная длина досягаемости (LOB, Channel и ROB) для данного поперечного сечения. Например, если у вас есть река, изгибающаяся влево, длина досягаемости LOB будет самой короткой, а длина досягаемости ROB будет самой длинной. Иногда у вас есть довольно прямая пойма, в то время как основной канал извивается внутри этой поймы. В этом случае основной канал будет иметь большую длину, чем берега.Инструкции по измерению длины досягаемости LOB и ROB заключаются в том, чтобы следовать воспринимаемому «центру масс потока» соответствующего берега. Я буду использовать контурные карты, чтобы ориентироваться, но при отсутствии хорошей информации о местности я обычно измеряю около 1/3 расстояния от основного русла до кромки воды.

  • Роберт Реглсворт

    на 25 февраля 2013 г.

    Спасибо за ваш ответ, Крис, это очень полезная информация.

    Просто дважды проверьте, влияют ли только LOB ROB и CHANNEL на расчеты, а не на пикетирование (т. е. если бы у вас была осевая линия одного канала на пикете 100, а осевая линия следующего поперечного сечения на пикете 200, но LOB и ROB равны, то расчеты не будут выполняться). быть затронутым)

    Также я сейчас моделирую длинный участок реки, который изгибается почти под прямым углом. Чтобы поперечные сечения не перекрывались, поперечные сечения должны пересекать канал параллельно, а затем менять направление на вертикальное и избегать перекрытия? Даст ли это точное представление о пойме и затоплении? Или можно разделить реку на разные участки.

    Еще раз спасибо за помощь

  • Deucey

    on 26 февраля 2013 г.

    Если бы у меня был мост и дорога, пересекающая основной канал под наклоном, я бы сделал свои участки прилегающими к мосту, параллельными мосту, или они все равно остались бы перпендикулярно потоку в канале?

  • Аноним

    на 21 марта 2013 г.

    У меня тот же вопрос, рабочий пример наклонного моста и определение поперечных сечений к подходу были бы очень полезны.В руководстве есть небольшое количество информации по этому поводу и показан базовый план, но в УЗВ я не могу добиться того, чтобы вид в плане выглядел как в реальной жизни, и не могу быть уверен в результатах.

  • Крис Г.

    на 22 марта 2013 г.

    Ограничительные сечения вашего моста (разделы 2 и 3 в терминологии УЗВ) должны быть параллельны мосту. И вы должны наклонить эти поперечные сечения (а также мост), перейдя в пункт меню «Параметры» в редакторе поперечных сечений.

  • Крис Г.

    на 22 марта 2013 г.

    Хорошая идея. Поработаю над постом для перекошенных мостов. Спасибо за предложение

  • Lisa Turcios

    на 11 июня 2013 г.

    Мне трудно разместить ограничивающие сечения моста (секции 2 и 3) параллельно моему мосту; потому что они пересекают канал дважды.Есть ли возможность выложить скриншоты?

    Я прочитал блог косого моста, но не знаю, что делать дальше.

    Обратите внимание, что это железнодорожный переезд, где я ожидаю, что мой высокий поток (500 лет) будет как минимум на 3 фута ниже нижней хорды. Так что я не беспокоюсь о состоянии водослива.

  • Крис Г.

    на 11 июня 2013 г.

    Если вы разместите вопрос на форуме, вы можете вставить изображение.

  • Lisa Turcios

    на 11 июня 2013 г.

    На форуме я не вижу опции «вставить изображение». Должен ли я использовать определенный веб-браузер? Нужно ли мне авторизоваться?

  • Крис Г.

    на 12 июня 2013 г.

    Когда вы выбираете «Новое сообщение или ответ на существующее сообщение», вы увидите текстовое поле для ввода текста.Над этим текстовым полем находится кнопка с надписью «Вставить изображение». Возможно, вам нужно войти в систему. Не уверен.

  • Аноним

    на 13 августа 2013 г.

    Привет всем,

    Мне было сложно рисовать поперечные сечения перпендикулярно линии потока в некоторых случаях, когда я не знаю протяженности поймы.

    Можно вместо этого провести поперечное сечение перпендикулярно контурам на левом и правом берегу?

    К Нгуен

  • Крис Г.

    на 15 августа 2013 г.

    Это было бы хорошим приближением, если вы не можете рисовать линии потока, но теоретически он должен быть перпендикулярен линиям потока, а не контурам. Линии потока не всегда перпендикулярны контурным линиям, особенно в областях сжатия и расширения.

  • Аноним

    на 26 сентября 2013 г.

    Привет,
    Я вообразил, что данные LOB и ROB пересекли следующее (ниже по течению) поперечное сечение относительно смоделированного путем уменьшения и увеличения расстояния до следующих LOB и ROB.Значит, это не так? Само сечение изгибается?

    Но как смоделировать поперечное сечение, подобное самому нижнему на приведенном выше примере? На правом берегу главной реки поперечное сечение ломается дважды.

    Кэролайн

  • Chris G.

    на 1 октября 2013 г.

    Длины досягаемости LOB, Main Channel и ROB просто дают RAS длину, на которой применяются потери на трение.Изогнутые поперечные сечения обеспечивают наиболее одномерный гидравлически подходящий набор точек высот станции. Две разные вещи.

  • Аноним

    на 13 февраля 2014 г.

    При создании речных берегов и путей потока с помощью GeoRas, как вы обрабатываете мосты или опоры, которые попадают в досягаемость? Вы рисуете пути потока через мост, как будто его не было, и то же самое для берегов реки? Или вы следите за контурированием до открытия?

  • Крис Г.

    на 28 февраля 2014 г.

    Если вы предполагаете, что мост будет перекрыт в вашей симуляции, нарисуйте пути потока и береговые линии вверх и над настилом моста, точно так же, как вы ожидаете, что вода будет течь. Если все содержится в проеме моста, проведите линии через проем моста.

  • Эмад Элиас

    на 23 апреля 2014 г.

    Так как же получить поперечное сечение по изгибу? Есть ли в HEC-RAS определенная функция, с помощью которой вы можете это сделать, или это нужно определить в Autocad перед их экспортом?

    Если это делается через Autocad, как экспортировать эти поперечные сечения из САПР в HEC-RAS? То, что я делал раньше, это, например, экспортировать линию выравнивания с поперечными сечениями на расстоянии 20 футов друг от друга, и они входят в HEC-RAS как прямые линии через ручей и пойму.Должен ли я рисовать поперечные сечения (перпендикулярные и изогнутые), затем определять их как собственные профили и экспортировать?

    Спасибо, Крис Г., за ответ, я прочитал многие из них, и все они оказались полезными.

    -Эмад

  • Крис Г.

    на 24 апреля 2014 г.

    В вашем ГИС-приложении происходит извращение. Мы используем ArcMap, но я считаю, что AutoCAD может сделать то же самое.Для получения поперечных сечений в HEC-RAS из AutoCAD требуется стороннее приложение, с которым я не знаком. В ArcMap для этого мы используем HEC-GeoRAS.

  • Аноним

    на 20 февраля 2015 г.

    Я слишком долго занимался моделированием (HEC-2 и HEC-RAS)….Надо уйти на пенсию. Недавно я сидел на живой конференции ГЭК-РАН/был представлен ГЭК-ГеоРАН. У ведущего был перекошенный мост, поэтому вместо использования процедуры перекоса в HEC-RAS ведущий, разрезая X-секцию на участках US и DS моста, разрезал X-сечения перпендикулярно потоку входящего и исходящего потоков. моста, и позволил своей линии разреза пересечь дорогу.Это было удивительно для меня. Я всегда сравнивал дорогу с носком склона US
    и DS. Хотелось бы обсудить этот метод. «При разрезании поперечных сечений следует ли переходить дорогу, на которой расположен мост, или сохранять поперечное сечение параллельно мосту?»

  • Крис Гуделл

    на 20 февраля 2015 г.

    Этот метод не рекомендуется. Вы правы в том, что размещение ограничивающих поперечных сечений параллельно настилу моста — лучший способ представить гидравлику.Однако, находясь на берегу, я перешел подъезд к проезжей части, чтобы сохранить поперечное сечение перпендикулярным моему восприятию направления потока (это обычное дело, когда подъезд к проезжей части значительно изгибается относительно выравнивания настила моста. Как я всегда скажем, если вы сомневаетесь, держите поперечные сечения перпендикулярно линиям потока.

  • Анонимный

    на 21 апреля 2015 г.

    почему я получаю одинаковую степень затопления для разных значений расхода в гектарах ras/ras mapper

  • саша

    на 17 июня 2015

    Привет,
    Можно ли как-то рассчитать площадь каждого поперечного сечения в HEC-RAS?

  • Крис Гуделл

    на 17 июня 2015 г.

    Есть несколько разных способов.Если вас интересует площадь проходного сечения (т. е. площадь поперечного сечения, которое является влажным), вы можете получить его из таблицы выходных данных профиля. Если вам нужна площадь всего поперечного сечения (от конечной точки до конечной точки), вы можете получите это из графиков/таблиц гидравлических свойств (Просмотр…Гидравлические графики свойств) и выберите Общая площадь в качестве переменной.Кроме того, это менее точно, но вы можете измерить площадь с помощью измерительного инструмента на графике поперечного сечения.Просто удерживая нажатой клавишу Ctrl, щелкните точки по периметру поперечного сечения.Затем, когда вы закончите многоугольник формы поперечного сечения, отпустите клавишу Ctrl, и вы увидите всплывающее значение площади.

  • Борха Агилар

    на 14 июля 2015 г.

    Привет,

    Я пытаюсь вспомнить участок ручья, и я пытаюсь заставить ГИЦ РАН не показывать мне прямую линию в редакторе данных геометрии, что-то более похожее на изображение вверху страницы.Я пытался импортировать его из AutoCAD и ArcGIS, но безуспешно. Я также пытался импортировать GPS-координаты нескольких ключевых точек вдоль досягаемости (из CSV), но это тоже не работает.

    Можно ли сделать так, чтобы вылет выглядел не как прямая линия, а как задумано?

    Спасибо!

  • Крис Гуделл

    на 31 июля 2015 г.

    Да, вы должны настроить его в ГИС, а затем импортировать.Руководство GeoRAS очень хорошо описывает процесс и должно помочь вам в этом.

  • Юна Чен

    на 23 сентября 2015 г.

    Спасибо за сообщение, Крис.
    Я провожу оценку ручья на существующие и предполагаемые случаи. В случае с почтой два участка ручья будут выровнены в связи с наступлением новой дороги. Перестройка ручья в значительной степени смещает ручей примерно на 2 метра и выпрямляет ручей.Мой вопрос: мы обычно сохраняем одни и те же строки XS как для существующих, так и для предлагаемых случаев? если мы это сделаем, это означает, что некоторые линии XS не будут перпендикулярны направлению потока в одном из случаев? но мы не сохраняем те же линии XS, будет сложно сравнить уровни воды между существующим и предлагаемым случаем? (что является основной целью моего моделирования).

  • Принц Матур

    на 5 октября 2015 г.

    Привет, Крис,
    Мы разрабатываем поперечную линию для большого речного бассейна в Hec-Geo RAS.Из-за извилистого характера линии реки автоматизированный процесс построения линии XS создает нерегулярные поперечные разрезы, которые необходимо корректировать вручную для запуска Hec RAS.
    Есть ли у нас какой-либо другой автоматический способ создания поперечного разреза для таких больших речных бассейнов?

    Спасибо,
    Принц

  • Крис Гуделл

    на 5 октября 2015 г.

    Не знаю. Я всегда рисовал линии поперечного сечения вручную.

  • Принц Матур

    на 5 октября 2015 г.

    Спасибо за быстрый ответ.
    Интересно, сможем ли мы найти к нему подход. В противном случае это было бы трудоемким упражнением для больших бассейнов.

    Большое спасибо,
    Принц

  • SamihaT

    на 8 октября 2015 г.

    Привет,
    Я использую HEC_GeoRAS в ArcGIS для извлечения геометрических данных.Река, которую я моделирую, не имеет большой поймы, поэтому я выбрал темно-синий цвет для осевой линии реки/потока и темно-коричневые береговые линии. Но когда я извлекаю данные в Hec-RAS, длина досягаемости LOB и ROB отсутствует. Я расширил свои поперечные сечения за береговые линии. Может в этом причина? Я уже приступил к моделированию. Есть ли способ исправить это сейчас?

  • Крис Гуделл

    на 8 октября 2015 г.

    Убедитесь, что вы нарисовали линии потока для берегов каждой реки/участка и назначили им подраздел (LOB, ROB).

  • Крис Гуделл

    на 27 октября 2015 г.

    В таких ситуациях я выравниваю поперечные сечения так, чтобы они были перпендикулярны, но стараюсь, чтобы пересечение поперечных сечений с осевой линией ручья оставалось на одной и той же стоянке реки. Таким образом, они будут согласованы на графике профиля, и вы сможете провести прямое сравнение. Но вы правы, это будет не совсем последовательно, так как ориентация сечений сместилась с существующей на предполагаемую.Вам просто нужно помнить об этом и четко сообщать об этом вашему клиенту и другим заинтересованным сторонам.

  • John

    on 29 ноября 2015 г.

    Привет,
    Как изменить угол обзора всего схематического участка?.. для презентации мне нужно, чтобы север плана был ближе к верхней части экрана

  • Крис Гуделл

    на 30 ноября 2015 г.

    Вы не можете в HEC-RAS.Но вы можете экспортировать изображение и повернуть его в своем любимом программном обеспечении для обработки изображений.

  • Anonymous

    на 24 февраля 2016 г.

    можно ли использовать отрицательный знак в геометрических данных HEC-RAS на извилистом участке реки, когда поперечные сечения пересекают друг друга.

  • Анонимный

    на 24 февраля 2016 г.

    как ввести осевую линию реки в HEC-RAS из файла AutoCADD или файла GIS.

  • Крис Гуделл

    на 24 февраля 2016 г.

    Отрицательные числа могут использоваться при пикетировании поперечных сечений. Однако измеренные поперечные сечения или поперечные сечения, вырезанные в ГИС, никогда не должны пересекаться или перекрываться. Иногда, просто из-за схематического представления в HEC-RAS, ваши поперечные сечения могут пересекаться в редакторе геометрических данных, но они не должны пересекаться в проекте с географической привязкой.

  • Неизвестно

    на 14 марта 2016 г.

    Привет, Крис,
    У меня возникли проблемы с созданием данных поперечного сечения из Inroads в HEC-RAS v4.1.0. Первая проблема заключается в том, что я пытаюсь использовать нашу совмещенную съемку для станций в пределах HEC-RAS, но, поскольку у нас есть корректировка уравнения станции, размещение поперечного сечения в пределах HEC-RAS не совпадает должным образом. Представляется, что .Сгенерированный файл geo берет поперечные сечения с интервалами, основанными на линейной геометрии, а не на значениях наших станций (данные нашей съемки корректируются примерно на 90-95 футов в зависимости от их местоположения). Другая проблема, с которой я сталкиваюсь, заключается в том, что экспорт, похоже, не распознает длину дуги для выравнивания потока и создает линию, соединяющую две точки, которые сформировали дугу. Вы случайно не знаете каких-либо решений для этих проблем?

    С уважением,
    Рэнди

  • Рэндольф Сандерс

    на 14 марта 2016 г.

    Привет, Крис,

    Я не знаю, прошел ли мой последний пост, так что извините, если это кажется повторением.В настоящее время у меня возникают проблемы с созданием геометрии из вторжений в гектары, и мне нужна помощь. Первая проблема, которую я пытаюсь решить, — это размещение в HEC-RAS. Я пытаюсь сделать так, чтобы наши геодезические станции были одинаковыми в HEC-RAS, но наше размещение имеет несколько корректировок уравнения станции вдоль него (наше размещение корректируется на 90-95 футов в зависимости от его местоположения). Сгенерированный файл .geo, по-видимому, берет сечения с заданными интервалами в зависимости от длины трассы, а не от маркеров наших станций, однако «Создать данные о поверхности воды» распознает название нашей станции при запросе информации о трассе.Другая проблема заключается в том, что сгенерированная геометрия не распознает дуги в трассе и заменяет их линией, соединяющей начало и конец дуги. Если вы знаете какие-либо исправления для них, это очень поможет.

    С уважением,
    Рэнди

  • Крис Гуделл

    на 15 марта 2016 г.

    Рэнди, у меня нет опыта работы с Inroads, поэтому я не могу помочь с этим.Что касается длин дуг, лучший способ обойти эту проблему — использовать больше точек вершин для определения осевой линии вашего потока.

  • Джейкоб

    на 8 апреля 2016 г.

    Привет, Крис. Типично ли, чтобы поперечные сечения на одном участке пересекались с поперечными сечениями на другом участке? Мой внутренний ответ таков: «это зависит от режима потока и того, насколько близко эти участки расположены друг к другу».

  • Джейкоб

    на 8 апреля 2016 г.

    Привет, Крис.Типично ли, чтобы поперечные сечения на одном участке пересекались с поперечными сечениями на другом участке? Мой внутренний ответ заключается в том, что это зависит от режима потока и того, насколько близко эти участки расположены друг к другу.

  • Крис Гуделл

    на 15 апреля 2016 г.

    Нет. Этого следует избегать. Наложение поперечных сечений (если только оно не чисто схематичное) вызывает завышение объема.

  • Hossam Elhanafy

    на 1 мая 2016 г.

    Привет, Крис, когда я создаю приток в HEC-RAS, появляется сообщение, что эти участки не имеют географической привязки, поэтому при экспорте в arc-gis нижние участки соединения не экспортировать в дугу???

  • Hossam Elhanafy

    на 1 мая 2016 г.

    Привет, Крис, когда я создаю приток в HEC-RAS, появляется сообщение, что эти участки не имеют географической привязки, поэтому при экспорте в arc-gis нижние участки соединения не экспортировать в дугу???

  • Крис Гуделл

    на 2 мая 2016 г.

    Все, что не имеет географической привязки, не будет должным образом экспортировано в ArcGIS.Вы должны убедиться, что все имеет географическую привязку, чтобы иметь возможность нанести на карту.

  • Неизвестно

    на 17 мая 2016

    Как нарисовать длинный участок в Hec Ras

  • Крис Гуделл

    на 17 мая 2016 г.

    То же, что и короткая. Просто дольше.

  • Аноним

    на 18 мая 2016

    Я имею в виду, что у меня есть трубопровод около 40 км, труба пересекает около +- 20 сухих ручьев, которые я использовал Hec Ras для управления поймами, теперь мне нужно показать наводнение уровень для каждой реки на моем вертикальном профиле (гражданское 3D), где труба пересекает реку.

  • Крис Гуделл

    на 18 мая 2016 г.

    Тогда лучше моделировать каждый поток отдельно, а не одним длинным поперечным сечением.

  • Анонимный

    на 19 мая 2016 г.

    Хорошо, спасибо, Крис, как мне найти уровень затопления на перекрестке, где моя труба пересекает ручей, потому что все сечения имеют разные уровни затопления.

  • Крис Гуделл

    на 19 мая 2016 г.

    Если у вас есть поперечное сечение, расположенное в месте пересечения трубы с рекой, вы можете получить уровень наводнения по этому поперечному сечению. Может быть, я не понимаю, что вы пытаетесь сделать.

  • Аноним

    на 22 мая 2016 г.

    Привет, Крис

    Я работаю с HECRAS 4.1. Я хочу задать вам один вопрос о расчете длины досягаемости в нисходящем направлении, LOB, Main Channel, ROB. Длина основного канала в нисходящем направлении хорошо известна. но что означает длина нисходящего потока, например, LOB? Это расстояние измеряется между двумя последовательными левобережными станциями или между урезами воды? И как они измеряются в Autocad, где производятся c/s?

  • Chris Goodell

    на 23 мая 2016 г.

    Длина досягаемости над берегом (LOB и ROB) должна быть измерена вдоль линии на соответствующем берегу, которая соответствует вашей интерпретации центра масс.Так что это должно быть где-то между береговой станцией и кромкой воды. Это очень субъективная вещь, но, к счастью, обычно она не очень чувствительна к результатам.

  • Аноним

    на 19 сентября 2016 г.

    Крис,

    У меня есть река, которая течет параллельно дороге (почти), затем пересекает дорогу (почти перпендикулярно) и продолжается вниз по течению параллельно дороге.
    Я никак не могу нарисовать ограничивающие поперечные сечения. На стороне вверх по течению я рисовал поперечные сечения перпендикулярно потоку, в результате чего поперечные сечения пересекали дорогу. Если я нарисую свои ограничивающие x-сечения (участки 2 и 3) параллельно дороге, я закончу тем, что изгибаю участок 3 поперек дороги, так что я не пересекаю поперечное сечение вверх по течению, а также сдерживаю поток внутри поперечного сечения ( Подозреваю, что WL превысит верх дороги).
    Вопрос 1. Допустимо ли пересечение дороги поперечным сечением?

    Если я сделаю это, то я также закончу тем, что перейду дорогу вниз по течению еще 3 раза (где у меня есть 3 перехода довольно близко друг к другу).
    Вопрос 2. Было бы лучше провести ограничивающие поперечные сечения перпендикулярно потоку (и, следовательно, пересекая дорогу на обоих ограничивающих участках 2 и 3) на водопропускной трубе выше по течению, тем самым устраняя необходимость пересечения дороги на следующих 3 участках вниз по течению водопропускные трубы?

  • Крис Гуделл

    на 19 сентября 2016 г.

    Да, иногда приходится переходить дорогу. Это нормально, пока вы держите поперечные сечения перпендикулярными линиям потока.

  • Анонимно

    на 20 сентября 2016 г.

    Спасибо, Крис.
    Есть ли у вас какие-либо предложения о том, как ввести отметку проезжей части, если мои ограничивающие поперечные сечения не параллельны дороге?

  • Крис Гуделл

    на 20 сентября 2016 г.

    Это сложно. Старайтесь держать дорожное полотно на вершине моста, по крайней мере, пока вы находитесь в главном канале.В набережных, если подъездная дорога значительно поворачивает, ее можно пересечь. Ограничительные поперечные сечения также должны быть параллельны мосту. Убедитесь, что ограничивающие поперечные сечения наклонены. Все остальные поперечные сечения должны быть перпендикулярны линиям потока. Согните их по мере необходимости.

  • Аноним

    на 28 сентября 2016 г.

    Крис,

    Я помогаю в проекте расширения/восстановления, в рамках которого рассматривается включение существующего бассейна качества воды, проходящего параллельно ручью, и мне было любопытно, как лучше всего смоделировать дополнительную площадь, поскольку будут неэффективные потоки, которые должны только заполнить вверх, когда оставшееся разделение перекрыто, а затем не отступает обратно в ручей.Это почти как хранилище, но над неэффективной зоной будет область, которая будет течь в определенное время. Я включил ссылку в раскрывающемся списке с существующим поперечным сечением состояния и предлагаемой версией. Я также включаю некоторые комментарии относительно предложенных мною методов. Любая помощь приветствуется. https://www.dropbox.com/s/w3fdyvgtk5446xh/Cross%20Section%20Info.pdf?dl=0

    С уважением,
    Рэнди

  • Крис Гуделл

    на 28 сентября 2016 г.

    Возможно, вы захотите выделить область сбоку и смоделировать ее с областью хранения.Вы можете соединить поперечное сечение(я) с зоной хранения с помощью боковой конструкции.

  • Аноним

    по 11 октября 2016 г.

    Добрый день.
    У меня есть вопрос об осевых линиях пути потока. Как правильнее всего нарисовать эти линии?

  • Крис Гуделл

    на 11 октября 2016 г.

    Центральная линия потока обычно должна следовать за инверсией канала потока.Набережные должны следовать вашему приближению к центру масс соответствующего насыпи. Обычный метод – пройти 1/3 от береговой станции до кромки воды.

  • Аноним

    на 11 ноября 2016 г.

    Привет, Крис,

    Я огляделся и не нашел этому разумного объяснения. Почему два поперечных сечения не могут пересекаться?

  • Крис Гуделл

    на 14 ноября 2016 г.

    Проще говоря, если вы перекрываете или пересекаете поперечные сечения, тогда вы будете дважды считать объем, и ваши результаты будут ошибочными.

  • Аноним

    на 16 ноября 2016 г.

    Уважаемый сэр,
    Во-первых, я хотел бы поблагодарить вас за все ваши полезные советы, которые я уже прочитал.
    Я пытаюсь создать проект, используя Arc 9.3 Hec-GEORas 4.3.93 и Hec-Ras 5.0.1, и речь идет об обрушении плотины.
    У меня много вопросов, и я был бы признателен, если бы вы мне помогли. Я буду использовать фотографии в своих вопросах, чтобы вам было легче мне помочь.Как я могу загрузить сюда один?

  • Неизвестно

    на 1 декабря 2016 г.

    Привет, Крис,
    Спасибо за этот замечательный блог. Я новичок в этом мире, и я многому научился, читая ваши комментарии/ответы. Но я не могу найти решение своей проблемы.
    Я разработал модель hec ras для устойчивого состояния, но не могу заставить ее работать. Он останавливает вычисления, когда разрабатывает «слой интерполяции поперечного сечения».Модель имеет 520 разрезов по четырем притокам общей протяженностью 42 км. Модель отлично работает на 2-3 км в каждом притоке, но модель останавливает расчет, если я пытаюсь запустить ее для всего притока. Я не могу понять, почему только несколько километров участков являются беговыми, когда я использовал тот же подход для получения поперечных сечений по всем притокам. Есть идеи, что может происходить?
    Спасибо за помощь! Ниты

  • Крис Гуделл

    на 5 декабря 2016 г.

    Форум был бы гораздо лучшим местом для отправки фотографий и получения помощи для вашей модели.https://hecrasmodel.blogspot.com/p/hec-ras-bloggery-forum.html

  • Крис Гуделл

    на 5 декабря 2016 г.

    Не совсем понимаю, что там происходит. Вы можете попытаться использовать немного другой максимальный интервал и повторно интерполировать.

  • Аноним

    на 28 декабря 2016 г.

    Привет, Крис,

    Большое спасибо за всю вашу работу HEC-RAS на безвозмездной основе.Я новичок в этом программном обеспечении и у меня есть несколько фундаментальных вопросов.

    В ответ на приведенный выше вопрос о береговых путях вы ответили, что они должны приблизительно следовать центру массы потока и, как правило, составляют 1/3 расстояния от осевой линии русла до кромки воды.

    1) Если вы моделируете ранее не смоделированный ручей, как лучше всего определить, где будет край воды?
    2) Я читал разные мнения о том, где должны быть установлены банковские станции, но я не смог прийти к какому-то выводу.Я нашел два очень коротких форума: а) http://www.eng-tips.com/viewthread.cfm?qid=343019 и б) http://hec-ras-help.10

    .n5.nabble.com/bank- station-td190.html, в котором кратко обсуждается эта тема, но было бы очень полезно, если бы такой эксперт, как вы, смог проанализировать информацию.

    Не могли бы вы просмотреть эти две ссылки и вкратце рассказать, как найти банковские терминалы? Было бы здорово, если бы вы написали отдельную подробную статью на эту тему. Спасибо,

    ВБ

  • Крис Гуделл

    на 28 декабря 2016 г.

    Привет VB-

    1.Вот откуда 1/3. На самом деле это 1/3 расстояния от береговой станции до кромки воды. Вам придется сделать все возможное, чтобы предположить, где будет край воды. Однако не беспокойтесь, результаты, как правило, не слишком чувствительны к длине досягаемости за берегом. Все действие происходит на основном канале.
    2. Если вы хотите придерживаться метода распределения транспортных средств, используемого в УЗВ, наиболее точным способом определения местоположения береговых станций является размещение их в местах значительных изменений транспортных потоков между основным каналом и берегами.Никто не знает, где это точно, без предварительного запуска модели, поэтому обычно моделисты помещают их в очевидное изменение уровня (или на вершину банка). Изменение шероховатости также является хорошим моментом для ввода. И, как правило, ширина вашего основного канала не должна резко меняться от одного раздела к другому. Просматривая комментарии к веткам, на которые вы ссылаетесь, они содержат много деталей и обсуждений, большинство из которых кажутся логичными, и, безусловно, цитируется много «отраслевых стандартов», но если вы хотите знать наверняка, вы имейте это правильно, поместите это при изменении в транспортном средстве.Если вы хотите перепроверить, где это, сделайте распределение скорости с множеством маленьких срезов и запустите модель. Для большинства поперечных сечений типичных рек/пойм вы четко увидите, где это находится. Но, как и в большинстве вещей в компьютерном моделировании, всегда есть исключения из правил, так что не принимайте это как истину. Мне нравится говорить людям, чтобы они понимали, как производятся вычисления, знали свои цели моделирования (т. е. на какие вопросы вы пытаетесь ответить) и руководствовались здравым смыслом, и вы всегда будете делать это правильно.

  • Аноним

    на 29 декабря 2016 г.

    Крис. Спасибо за подробные ответы. Это помогает знать эти вещи, так что я не начинаю сомневаться в своей модели установки, если она не соответствует той или иной школе мысли.

  • Яред Гудина

    на 17 января 2017 г.

    Уважаемый Крис,
    Я работаю над оконтуриванием наводнений, используя HECGeoRAS с ArcMap 10.2. при затоплении блока картирования я столкнулся с ошибкой, указывающей «system.Runtime.IteropService.COMException(8×80041098):ERROR010316 Невозможно открыть входной растр:….Ошибка при выполнении выражения сетки в ESRI.ArcGIS.SpatialAnalysi.RasterConditionalOpClass .SetNull(]GeoDataset ConditionalRaster.IGeoDataset False Raster) в HECGeoRAS.clsMFloodGridIntersection.CalcDiffGridMonolith(IGeoDatasetPWSDS,String sUniqueDepthGridName) как решить эту проблему?Спасибо

  • Анонимный

    на 7 марта 2017

    Привет, Крис, изучая обратное исследование Hec Ras, мы столкнулись с проблемой, что длина нескольких поперечных сечений составляет около 15 км, причина этого в том, что плотина расположена в такой области, где один сторона (скажем, левая) приподнята, а другая сторона (скажем, правая) почти плоская, уровень земли выше 3–5 метров.Уровень плотины / полного водохранилища довольно сложен, также много притоков, связанных с главной рекой. Как выполнить исследование подпора в таком сценарии с помощью Hec Ras.

  • Крис Гуделл

    на 8 марта 2017 г.

    Если вы используете модель с установившимся потоком, и большая часть 15-километрового участка поперечного сечения представляет собой неэффективный поток, вы можете игнорировать его (опустите неэффективную часть из вашего кросса). раздел).Притоки могут быть включены как собственные участки, соединенные с основным стволом соединениями, или как боковые притоки.

  • Норасыйкин Мехат

    на 15 марта 2017 г.

    привет Крис,

    Я бродил вокруг, когда столкнулся с проблемой при попытке экспортировать данные RAS в Hec-GeoRAS, но это не помогло. проблема говорит c: Program Files (x86) HECHEC-GeoRASbinNewRasControl.xml, а в диалоговом окне сообщения «целевое местоположение не указано…» к вашему сведению, я несколько раз перерисовывал свой xs, и это исправляло другие проблемы, но не эту.не могли бы вы посоветовать, где я, вероятно, ошибся? Также есть определенное расстояние между двумя xs, и я удлинил свой xs очень далеко от пути потока… это нормально? Я очень ценю, если вы могли бы помочь..к вашему сведению, я использую arcmap 10.4 и hec-georas 10.2..большое спасибо

  • Аноним

    на 30 марта 2017 г.

    Уважаемый сэр, мы работаем над проектом, в котором мы должны оценить уровень подпора с помощью HECRAS v4.1.0, но мы сталкиваемся с проблемой, так как основные реки сопровождаются почти 17 притоками (10 притоков на правом берегу, 7 притоков на левом берегу соответственно), мы должны изучить до 24 км. Кажется, что поперечное сечение реки переходит в притоки и притоки. поперечное сечение переходит в основную реку с целью получить GL 3 до 5 метров выше FRL. Также возможно ли, что значение ‘n’ экипажа одинаково до 24 км? Пожалуйста, помогите нам в этом отношении -bvs

  • subbu lakshmi

    on 25 июня 2017 г.

    Я сделал чистовые поперечные сечения и экспортировал их в HEC-RAS.но профиль поперечного сечения в гектарах, т.е. левый и правый берег не уникален. Как отредактировать геопозицию поперечного сечения в HEC-RAS.

  • Матеус Виллингхофер

    на 31 августа 2017 г.

    Привет, Крис! Я работаю над проектом прорыва дамбы и недавно получил данные обследования. Проблема в том, что после того, как я сделал географическую привязку, точки высот не следуют прямой линии. Некоторые точки смещены.Я загрузил принтскрин в imgurl для иллюстрации.

    http://imgur.com/JFBjRYc

    Не подскажете, может быть какая-то проблема при вставке такого сечения? Поскольку я запустил модель и проверил результаты, и, по-видимому, все в порядке, однако я не уверен на 100%, что все в порядке.

  • Крис Гуделл

    на 7 сентября 2017 г.

    Матеус- Это странно.Я никогда не видел этого раньше. Должна быть просто графическая вещь, так как результаты выглядят нормально. Вы можете вручную переместить точки в нужное положение, если хотите, чтобы это выглядело более правдоподобно.

  • Аноним

    на 15 сентября 2017 г.

    Привет, Крис,

    Я просто хочу спросить. Что, если у меня есть существующий проект, и мне нужно снова над ним поработать, но с большей степенью изучения (т.е. речной бассейн считается увеличенным/расширенным, поэтому объем гидравлических исследований для основного русла и притоков будет выше по течению), могу ли я по-прежнему использовать существующие шейп-файлы осевой линии, береговых линий и путей течения из предыдущего проекта и просто расширить их выше по течению (до часть канала, включенная в новый и большой бассейн), когда я оцифровываю модель с помощью HEC-GeoRAS в ArcGIS?

    Знаете ли вы (каким-то образом), вызовет ли этот процесс какие-либо проблемы, с которыми я могу столкнуться?

    Спасибо за понимание! Я ценю вашу помощь.

    -Дилан

  • Крис Гуделл

    на 25 сентября 2017 г.

    Дилан, да, ты можешь это сделать. Просто убедитесь, что там, где вы увеличили экстенты модели, расположение рек, длины досягаемости и т. д., все они соответствуют тому, что у вас уже есть в вашей модели. Хотя должно работать нормально. Попробуйте!

  • Анонимно

    на 5 октября 2017 г.

    Спасибо за ответ.Я не уверен, что вполне понимаю, что вы имеете в виду. Потому что я думал, что эти параметры изменятся, поскольку область исследования (русло, пути потока, береговые линии) будет простираться дальше вверх по течению, и мне придется повторно заполнить таблицу атрибутов для этих параметров, прежде чем экспортировать их в гекрас. Я прав? Также будет ли это работать для линий xs?

    Честно говоря, причина, по которой я не совсем уверен в этом процессе, заключается в том, что я все еще жду более точной ЦМР, поэтому я еще не пробовал это делать. Я в основном полагаюсь на интуицию и ответы тех, кто сталкивался с этим и делал это раньше.

    Спасибо

    – Дилан

  • Крис Гуделл

    на 6 октября 2017 г.

    Да, вы правы. После того, как вы определили экстенты новой модели, просто выполните шаги GeoRAS от начала до конца. Это переделает все таблицы атрибутов и подготовит ваши данные для экспорта в RAS.

  • Анонимный

    на 6 октября 2017 г.

    Спасибо за все ресурсы, которые вы предоставляете, Крис!

    Мне интересно, вы по-прежнему применяете это правило 1/3, если урез воды находится в пределах основной части канала, а не над береговой станцией?

    Например, на одной стороне XS береговая станция четко определена, и в пределах береговой линии имеется значительный поток.С другой стороны, основной берег русла крутой и высокий, без излома до самой вершины, например, рядом с проезжей частью, а в надбережной части нет течения?

    Для крутого берега длина OB не имеет значения, потому что он никогда не достигает береговой станции? Или рассматривается какой-то изгиб, пока поток находится в пределах основного русла?

    Я думаю, что это было бы последнее, но мне нужен знающий человек, чтобы взвесить его.

    Заранее спасибо!

  • Крис Гуделл

    на 6 октября 2017 г.

    Добро пожаловать! Вы правы в своем предположении, если вода никогда не попадает на крутой берег, то то, что вы делаете для левого берегового водовода, не имеет значения.Он никогда не будет вычислять расход в этом переулоке. Вы могли бы даже срезать поперечное сечение в верхней части этого берега и даже не иметь левого берега. Просто поместите банковскую станцию ​​в конечную точку. Удачи!
    -Крис

  • Аноним

    на 14 ноября 2017 г.

    Привет, Крис!

    Вы работали над проектом, в котором в данных геометрического поперечного сечения все точки данных съемки отформатированы в файлы CSV (ни вещи, восток, высота) и напрямую экспортированы в HECRAS? Если да, знаете ли вы, как обойти эту проблему, и не могли бы вы дать какое-то пошаговое руководство?

    Я узнал, что это было кратко упомянуто в справочном руководстве, но я не могу понять процесс и выполнить его правильно, когда пытался следовать ему, потому что я продолжаю получать предупреждающее сообщение о том, что «поперечные сечения не имеют географической привязки».

    Я надеюсь, что вы можете просветить меня в этой моей дилемме. Любая помощь будет высоко ценится.

    Большое спасибо!

    – Алексис Моралес

  • Аноним

    на 14 ноября 2017 г.

    У меня есть мост, где ручей поворачивает сразу за сооружением и идет параллельно проезжей части. Допустимо ли, чтобы мое поперечное сечение вниз по течению, поперечное сечение 2, пересекало профиль настила/проезжей части, указанный в данных моста/водопропускной трубы, так что поперечное сечение оставалось перпендикулярным линиям потока?

  • Крис Гуделл

    на 14 ноября 2017 г.

    Алексис.Да, это обычное дело. Чтобы преобразовать северное/восточное направление в пикетацию, потребуются некоторые геометрические расчеты. Совокупное расстояние между точками на поперечном сечении является пикетацией. Расстояние между двумя точками также можно считать гипотенузой прямоугольного треугольника, где разница между северным направлением 2-й точки и северным направлением первой точки составляет одну сторону треугольника, а разница между восточным направлением – другую (не гипотенузную) сторону треугольника. треугольник. Итак, расстояние между точками (по гипотенузе) следует закону Пифагора.1/2

    Простая электронная таблица позволит вам легко вычислить пикетацию по северному/восточному направлениям. Но держите север и восток. Хотя это и не требуется, вы можете использовать их для пространственной привязки ваших сечений в пункте меню Инструменты ГИС. Это делает модель более реалистичной.

  • Крис Гуделл

    на 14 ноября 2017 г.

    Вы указали на один из наиболее сложных сценариев создания поперечных сечений.Да, вы можете согнуть поперечные сечения так, чтобы они оставались перпендикулярными. Тем не менее, вы должны быть осторожны при пересечении подъездной дороги. Убедитесь, что вы хорошо чувствуете, будет ли вода переливаться через проезжую часть во время симуляции. Если это так, вам следует избегать пересечения поперечных сечений с профилем дороги. Если вы не думаете, что вода будет двигаться от моста в направлении дороги, то вы можете это сделать.

  • Аноним

    на 14 ноября 2017 г.

    Привет, Крис!

    Спасибо за ответ! Я думаю, вы поняли мой вопрос по-другому, видя, что я не упомянул, что мои данные съемки имеют полную информацию, то есть есть пикетирование, а также северное, восточное и возвышение.Мне повезло! 🙂

    На самом деле у меня возникли проблемы, потому что, когда я пытался импортировать точки данных, все поперечные сечения, похоже, следуют правильному расположению/расположению каждого поперечного сечения, только основной канал и притоки не имеют узлов/соединений. Кроме того, в предупреждении/сообщении об ошибке говорится, что поперечные сечения не имеют географической привязки.

    Я полностью понимаю, что это так, потому что я еще не установил осевые линии. Однако, когда я попытался оцифровать осевые линии в ArcGIS из DEM и экспортировать их в HEC-RAS, похоже, это не помогло.Предупреждение/сообщение об ошибке все еще присутствует, а позиционирование, а также длина досягаемости не регулируются сами по себе. И я очень запутался, потому что это процесс, который указывается в справочном руководстве при создании геометрии модели из файла формата csv.

    Надеюсь, на этот раз я немного прояснил свою проблему. Спасибо за вашу помощь!

    – Алексис

  • Крис Гуделл

    на 15 ноября 2017 г.

    Алексис-Не знаю, почему это происходит.Все, что я могу предложить, это внимательно следовать указаниям руководства GeoRAS по созданию геометрических элементов в ГИС и импорту их в RAS.

  • Аноним

    на 16 ноября 2017 г.

    Крис,

    Спасибо за ответ и советы! Дополнительный вопрос, о котором я подумал после того, как вы упомянули о ссылке на руководство, потому что его там не было. Если у меня есть разные файлы обследованных данных основного русла и нескольких притоков, мне их объединить в один CSV-файл перед импортом в hecras или сделать отдельный CSV-файл для основного русла и каждого притока?

    Большое спасибо и побольше сил вам и этому BL!

    -Алексис

  • Крис Гуделл

    на 16 ноября 2017 г.

    Честно говоря, не так уж много людей используют метод импорта с помощью файла CSV.Это бы объяснило, почему он такой глючный. Я сам этого не делал, мне нравится импортировать в формате ГИС. Если бы я попытался импортировать в формате CSV, я бы, вероятно, делал по одной реке/досягаемости за раз.

  • Аноним

    на 17 ноября 2017 г.

    О, понятно! Основная причина, по которой я это делаю, заключается в том, что данных о поперечных сечениях батиметрической съемки довольно много, так как основное русло длинное и там довольно много притоков.Кроме того, русла недостаточно представлены в ЦМР водосбора из-за их глубины. Я надеялся, что прямой импорт поперечного сечения из файлов CSV каким-то образом ускорит процесс. Тем не менее, спасибо за наводки! Я очень ценю их! Я попробую сделать это через ГИС, если у меня все еще не получится.

  • khansa Gulshad

    on 2 декабря 2017 г.

    Привет,
    Я извлекаю значения n для поперечных сечений в arcmap, и это дает сообщение о том, что значения N извлечены успешно, но таблица укомплектования пуста.не могу понять проблему.

  • Аноним

    на 18 декабря 2017 г.

    Привет, Крис,

    Как правильно укладывать поперечные сечения плотин?

  • Крис Гуделл

    на 19 декабря 2017 г.

    Лучше не размещать их на плотинах или поверх них, а вместо этого укладывать их параллельно гребню плотины вверх и вниз по течению.Затем вставьте встроенную структуру между этими двумя поперечными сечениями, чтобы представить плотину.

  • Tejas Jadhav

    от 16 января 2018 г.

    Уважаемый сэр,
    Я оцифровал участок реки в HECgeoRAS с центральной линией потока, линиями берега, осевыми линиями пути потока и линиями разреза XS в качестве слоя RAS. Геометрия успешно экспортируется в HEC RAS, но когда я смотрю в hec ras на каждом CX, значения ROB и LOB отсутствуют!!! однако указана длина канала..
    помогите пожалуйста

  • Крис Гуделл

    на 16 января 2018 г.

    Привет, Теджас-

    Все, что я могу сказать, это двойная и тройная проверка того, что вы не пропустили ни одного шага в процессе, как указано в руководстве GeoRAS. Вы всегда можете проверить таблицы атрибутов и убедиться, что все данные там. Распространенной ошибкой, которую допускают люди, которая не позволяет длинам досягаемости LOB и ROB совпадать, является забывание обозначить их LOB и ROB в ГИС.Кроме того, если они не пересекаются с поперечными сечениями, длины не могут быть вычислены. Продолжайте пробовать… Вы поймете это.

  • Принц Матур

    на 14 февраля 2018 г.

    Привет, Крис,
    Как повлияет на глубину уровня воды в канале увеличение или уменьшение длины поперечной линии?
    Спасибо

  • Крис Гуделл

    на 14 февраля 2018 г.

    Принц-

    Сама линия разреза не имеет отношения к вычислениям.Тем не менее, данные о высоте станции делают это. Когда вы изменяете длину линии разреза поперечного сечения в ГИС, а затем повторно извлекаете ее в УЗВ, данные о высоте станции изменятся. Если это изменение повлияет на площадь потока, то результаты изменятся. Если вы вручную измените координаты линии разреза в меню ГИС в окне геометрии УЗВ, ничего не изменится в расчетах, так как данные о высоте станции не изменятся. Тем не менее, в меню инструментов ГИС есть возможность расширить линии разреза и sta/el.Это изменит данные sta/el, поэтому результаты могут измениться.

    Но, возможно, ваш вопрос действительно “что произойдет с глубиной уровня воды в канале, если мы увеличим или уменьшим ширину канала”. Обычно, если вы увеличиваете ширину, уровень воды локально повышается, но показывает уменьшение подпора выше по течению от изменения. Если вы уменьшите ширину, уровень воды понизится локально, но покажет подъем в подпоре выше по течению от изменения.

  • Виджай А.patil

    на 20 апреля 2018

    Уважаемый сэр,
    мы пытаемся провести анализ прорыва плотины. мы сталкиваемся с проблемой, что встроенная структура всегда смещена от своего первоначального места и находится вблизи второго или третьего сечения.

  • Неизвестно

    на 28.06.2018

    Въехал в сечения и мосты. Однако вода не соприкасается с мостом, он выше и не на одной линии с мостами

  • Аноним

    на 28 июня 2018

    Я вошел в КС и мосты Однако при работе устойчивый поток.Уровень воды не касается моста, а вода выше моста и не на одной линии с мостом

  • Неизвестно

    на 4 июля 2018 г.

    Привет, Крис,
    есть ли способ (в RasMapper/Hec-RAS 5.0.4) нарисовать XS перпендикулярно осевым линиям реки?
    Заранее спасибо!

    Андреа Конка

  • West Cotter

    на 16 августа 2018 г.

    Привет, Крис,

    Я не уверен, что понял ваше утверждение «Обычно я измеряю около 1/3 расстояния от основного русла до кромки воды.Что вы имеете в виду под «урезом воды»? Сторона основного русла или граница целевого потока в вашей модели HEC RAS, например наводнение 1:500?

    Пожалуйста, поясните.

  • Аноним

    на 10 апреля 2019 г.

    Привет, Крис,

    Я надеюсь, вы сможете разъяснить мне это надоедливое “в общем”. У меня есть участок, хорошо ограниченный, с четко очерченной поймой, где русло значительно изгибается.Поскольку в центре внимания проекта находится 100-летнее событие, ожидается, что большая часть потока просто устремится через меандры. Для отражения этого я нарисовал протоки над берегом. Было высказано предположение, что я также использую длину основного русла «паводкового потока», которая аппроксимирует расстояния вниз по течению. В этом есть некоторый смысл, но я не знаю, полностью ли он оправдан. Мое понимание методов вычислений HEC-RAS делает такую ​​настройку ненужной, но я не знаю, действительно ли это ошибочно.В поисках литературных указаний я не нашел ничего, что указывало бы на отклонение от центральной линии, кроме надоедливых упоминаний «в целом».

    С уважением, Тайлер

  • Крис Г.

    на 10 апреля 2019 г.

    обычно это делается, если вы смотрите на моделирование события (от низкого потока к высокому потоку обратно к низкому, вы должны сохранить длину досягаемости основного канала после нижнего канала). а затем установите длину досягаемости над берегом в соответствии с высоким потоком.но если вы строго ориентируетесь на 100-летнее наводнение, то я бы установил длину основного русла равной длине паводкового потока. Я думаю, что это самый правильный способ.

  • Аноним

    на 12 апреля 2019 г.

    Это модель со стабильным потоком, поэтому кажется, что длина паводкового потока является наиболее подходящей. Спасибо, что успокоили мое сознание своими советами!

    С уважением, Тайлер

  • Аноним

    на 13 июля 2020 г.

    Доброе утро Крис,

    Отличная статья выше, спасибо за полезную информацию! Я рассматриваю ситуацию, когда две реки сливаются в месте слияния сразу за водопропускной трубой, но я анализирую только одну из них в УЗВ (т.е. «переход» не моделируется). Я смоделировал водораздел другого в HEC-HMS и учел его поток, поместив боковое граничное условие в поперечном сечении (xs) непосредственно перед их слиянием.
    У меня такой вопрос: считается ли безопасным позволить xs пересечь другое русло реки выше по течению от их слияния, чтобы попытаться учесть эффект подпора?

    Во-вторых (другая проблема): мой редактор геометрии не отображает досягаемость или xs визуально (говорит, что они отсутствуют). Когда я смотрю на таблицы, редакторы xs или bridge, вся входная информация там.Любая идея, как подойти к этому?

    Пожалуйста, дайте мне знать, если я могу что-то уточнить!
    Спасибо,
    Александр

  • Крис Гуделл

    на 15 июля 2020 г.

    Вроде. По «хребту» притока принято рисовать поперечное сечение, чтобы можно было учесть объем. Вероятно, следует сделать эту часть поперечного сечения неэффективной. Лучше смоделировать его с зоной хранения, соединенной с основным стеблем боковой конструкцией.Еще лучше смоделировать его с помощью 2D-области вместо области хранения. Все зависит от уровня детализации, который вам нужен (если учитывать только хранилище, вы можете использовать более простой метод) и качества данных о рельефе/батиметрии, которые у вас есть для триба.

  • SG

    от 14 июля 2020 г.

    Если у вас есть широкая пойма и в некоторых местах неограниченные поперечные сечения, будет ли ваш центр масс ближе к 1/2, а не к 1/3 расстояния от высокого берега? Основано ли эмпирическое правило 1/3 на том, что ваша область над берегом имеет вид треугольника, а не прямоугольника (как в моем примере)? Спасибо за ваше время.

  • Крис Гуделл

    на 15 июля 2020 г.

    Да, именно так. Если ваша пойма больше похожа на прямоугольник, я бы использовал примерно 1/2 пути для центра масс.

  • Денис

    на 29 октября 2020 г.

    Привет, Крис, я новичок в HEC RAS ​​
    . Я оцифровываю свою реку в ArcMap 10.5 с помощью Hec-GeoRas 10.5, но есть проблема с инструментом Stream Topology Tool, когда я перехожу к атрибутам центральной линии потока и когда пытаюсь нарисовать профили XS, он показывает мне большой X и говорит мне, что в компоненте приложения произошло необработанное исключение. и Арифметическая операция привела к переполнению.
    в чем может быть проблема

  • Крис Гуделл

    на 30 октября 2020 г.

    Привет Денис. Не уверен, почему это происходит.Однако GeoRAS уходит и больше не поддерживается. Я бы посоветовал вам получить последнюю версию HEC-RAS (5.0.7) и выполнить оцифровку осевой линии вашего потока непосредственно в RAS Mapper. Думаю, вам там больше повезет.

  • Элвин Игобва

    на 2 декабря 2020 г.

    Привет, Крис,
    Я новичок в HEC-RAS и хотел бы создать симуляцию наводнения в городе здесь, в Кении.Я использую ЦМР ALOS PALSAR с разрешением 12,5 м. После завершения создания геометрии реки и запуска анализа установившегося течения я получаю сообщение об ошибке ниже
    «Максимальное количество точек высоты станции, заблокированных препятствий и дамб — 500 точек. Заблокированные препятствия
    добавляют 4 балла, а дамбы добавляют по одному баллу каждое. Количество точек можно уменьшить с помощью инструмента XS Points Filter Tool
    (в меню «Инструменты» в главном окне геометрических данных).
    – Не задана длина основного канала.
    – Длина левого борта не задана.
    – Не задана длина правого борта.
    У меня нет способа интерпретировать эту ошибку и как ее исправить.
    Также я должен добавить, что река довольно извилистая, и ЦМР недостаточно четкая, чтобы получить речную батиметрию (полагаю, я правильно употребил это слово), что означает, что большую часть геометрии мне пришлось использовать спутниковые снимки, чтобы получить центральную линию реки и берега реки.

    Извините за много вопросов и заранее благодарю вас за помощь.

  • Крис Гуделл

    на 4 декабря 2020 г.

    Привет, Элвин.Во-первых, вам нужно будет отфильтровать точки высот станции для любого поперечного сечения, имеющего более 500 точек. В окне геометрии в разделе параметров используйте инструмент фильтрации точек поперечного сечения. Обычно я устанавливаю количество баллов равным 490, чтобы у меня было место, чтобы добавить несколько баллов позже, если это необходимо. Для сообщений о длине канала убедитесь, что в каждом поперечном сечении в редакторе поперечных сечений указан левый надбережный (LOB) основной канал и правый надбережный (ROB) участок досягаемости.

    Надеюсь, это поможет решить вашу проблему.
    -Крис

  • Прямоугольное поперечное сечение – обзор

    4.1.1 Пластометрические испытания

    В этом разделе обсуждаются основные типы пластометрических испытаний и указываются их преимущества и ограничения. Знание устойчивости материалов к деформации и их способности безопасно выдерживать нагрузку до разрушения имело первостепенное значение для людей с тех пор, как были построены первые конструкции. В шестнадцатом веке найдены документальные свидетельства из сочинений Леонардо да Винчи, свидетельствующие о том, что количественные методы применялись для измерения различий в свойствах материалов [352].Галилео Галилей [95] представил первую серьезную математическую трактовку упругой прочности материала в конструкции, подвергаемой изгибу. В последующие века поиск связи между приложенной нагрузкой и деформацией материала продолжался, и были разработаны машины для измерения прочности на растяжение. Испытание на растяжение было основным методом, применяемым в то время. Среди ряда вкладов в развитие методов испытания материалов следует упомянуть Уильяма Фэйрберна [85] в Англии, а затем Адольфа Мартенса [222] в Германии.Бывший ученый внес значительный вклад в систематическую оценку прочности материалов при высоких температурах.

    Иоганн Баушингер [27] был еще одним участником испытаний материалов, которому приписывают введение двусторонних экстензометров, которые позволяют компенсировать кривизну или смещение испытуемого образца. Это позволило значительно улучшить измерение деформации растяжения и обеспечить достаточную точность измерений, чтобы наблюдать, что предел текучести снижается, когда за деформацией в одном направлении следует деформация в противоположном направлении.Сейчас это известно как эффект Баушингера. Многочисленные исследования и сравнения испытаний на растяжение были проведены в течение следующих десятилетий, и результаты были впоследствии обобщены Анвином [358]. ASTM E8-24T «Стандартные методы испытаний металлических материалов на растяжение» были опубликованы в 1924 году.

    В настоящее время испытания на растяжение считаются наиболее распространенными и простыми в выполнении испытаниями. Прочность материала при растяжении долгое время считалась одной из наиболее важных характеристик, необходимых для проектирования, производства, контроля качества и прогнозирования срока службы промышленного предприятия.Стандарты испытаний на растяжение были одними из первых опубликованных стандартов, и разработка таких стандартов продолжается и сегодня. Эти тесты тщательно разрабатывались в течение почти столетия, и было опубликовано большое количество научных статей и руководств по передовой практике. Последние собраны в отчете проекта 6-й рамочной программы «Испытания металлических материалов на растяжение: обзор», аббревиатура TENSTAND.

    Образцы цилиндрического или прямоугольного сечения используются для испытаний на растяжение.Преимущества этих испытаний можно резюмировать следующим образом:

    не нужно учитывать проблемы трения,

    испытания регулируются стандартами, поэтому межлабораторная изменчивость сведена к минимуму.

    Недостатки указывают на то, что испытание на растяжение не является наиболее подходящим испытанием, когда необходимо использовать информацию для изучения процессов объемной штамповки металла. Они следующие:

    возможны низкие деформации, не более 40–50 %,

    одноосный характер распределения напряжений теряется, когда начинается локальное деформирование.

    Обширная информация о методах и стандартах испытаний на растяжение теперь доступна, и читатель может ознакомиться с обзорными публикациями в Refs. [118,212][118][212], стандарты ASTM E8/E8M-13a «Стандартные методы испытаний металлических материалов на растяжение» и к упомянутому отчету проекта 6-й рамочной программы TENSTAND.

    Испытание на сжатие было разработано намного позже испытания на растяжение. Это испытание определяет поведение материалов при сжимающих нагрузках.Подробный обзор процедуры и стандартов для испытания на сжатие можно найти в Ref. [178]. Испытание может проводиться на цилиндрических или плоских образцах. Первое называется одноосным сжатием (UC), второе — PSC. В некоторых практических приложениях также используется испытание на сжатие кольца (RC). Схематическая иллюстрация основных испытаний на сжатие представлена ​​на рисунке 4.1. Сжатие в канальных штампах также показано на рис. 4.1, но это испытание посвящено скорее исследованию механизма деформирования при плоском состоянии деформации.Общими преимуществами всех испытаний на сжатие являются:

    Рисунок 4.1. Схематическое изображение пластометрических тестов.

    возможны большие деформации, чем при растяжении, обычно более 1 при сжатии цилиндров и до 2 при испытании плоских образцов, формирование.

    Недостатками испытаний на сжатие являются:

    Силы трения на границе раздела ползун-образец возрастают по мере прохождения испытания, и их влияние необходимо устранить.

    Растяжение на цилиндрических поверхностях или краях плоских образцов ограничивает уровень деформации.

    Достижение постоянной истинной скорости деформации во время испытаний требует тщательного контроля обратной связи, что делает неизбежным использование кулачкового пластометра или сервогидравлической испытательной системы.

    Распределение деформации в нормальном направлении неравномерно. При плоскодеформированном сжатии трудно достичь изотермических условий.

    В тесте UC образец располагается между двумя параллельными плитами (рис. 4.1). Образцы обрабатываются с учетом того, что остаточные напряжения должны быть сведены к минимуму. Ориентация образца относительно исходного материала должна быть записана. Рекомендуемое соотношение сторон (высота к диаметру) должно быть около 1,5. Перед горячей деформацией образец должен быть подвергнут определенному циклу предварительного нагрева. Целью предварительного нагрева является гомогенизация микроструктуры и получение однородной температуры в начале испытания.Применение различных температур предварительного нагрева позволяет получить различную микроструктуру перед деформацией [270]. Образец сжимается между плитами, и во время испытания регистрируются силы, текущая высота и температура. Напряжение течения рассчитывается как отношение силы к контактной поверхности ( F / A ), а деформация рассчитывается по изменению высоты как 2 ), где h 1 и h 2 — начальная и конечная высоты соответственно.

    Трение является основным фактором, влияющим на результаты этого теста. Из-за трения деформация неоднородна. Кроме того, деформационный нагрев и передача тепла плите и окружающей среде еще более затрудняют интерпретацию результатов испытаний. Неоднородность теста хорошо видна на рис. 4.2. На этом рисунке видно, что распределение деформаций и температуры неравномерно. Таким образом, прямая интерпретация результатов испытаний может привести к ошибкам.

    Рисунок 4.2. Распределение деформации (а) и температуры (б) в испытании UC для стали C-Mn.

    PSC является одним из пластометрических тестов, который используется в основном для физического моделирования процессов многоступенчатой ​​формовки, но также часто применяется для определения напряжения течения. В этом тесте прямоугольный образец сжимается между двумя плоскими матрицами; см. рис. 4.1. Это испытание допускает большую пластическую деформацию, а состояние деформации аналогично тому, которое имеет место в процессе плоской прокатки.Состояние плоской деформации достигается за счет двух факторов. Небольшое отношение ширины (b) образца к ширине матрицы (w) предотвращает течение материала в направлении ширины. Это похоже на плоскую прокатку, где малое отношение длины контакта к ширине полосы способствует удлинению и предотвращает растекание. Влияние так называемых жестких концов является еще одним фактором, ограничивающим распространение и включающим плоскодеформированное состояние. Жесткие концы – это части образца, находящиеся за пределами площади под штампом. Эти части не сжаты, поэтому не имеют склонности к растеканию.Кроме того, при нагреве образцов резистивным нагревом (например, на тренажере Gleeble 3800) эти детали имеют более низкую температуру, чем область под штампом, и их сопротивление деформации выше. Из-за всех этих обсуждаемых фактов PSC часто используется в качестве физического моделирования процесса плоской прокатки.

    Плоское состояние деформации, недостижимое в других пластометрических тестах, в течение многих лет вдохновляло ученых на различные применения тестов PSC. Одним из таких приложений является идентификация модели напряжения течения, а еще одним примером является исследование эволюции микроструктуры.Среди нескольких исследовательских лабораторий, участвовавших в исследованиях на основе тестов PSC, группа под руководством К.М. Следует упомянуть Селларса из Университета Шеффилда. В 1950-х и 1960-х годах этот тест широко использовался там для исследования материалов, и результатом этих исследований стали фундаментальные работы по эволюции микроструктуры [322] и по моделям напряжения течения [58].

    Некоторые аспекты теста PSC, такие как подготовка образца, предварительный нагрев и т. д., аналогичны тем, которые используются в тестах UC.Следует, однако, подчеркнуть, что различные помехи сильно затрудняют интерпретацию результатов тестов PSC. Эти испытания характеризуются большой неоднородностью деформации (рис. 4.3а), что обусловлено сложной формой очага деформации (рис. 4.1) и действием трения. Кроме того, теплота, выделяемая за счет пластической работы и трения, а также передача тепла инструментам и окружающей среде, вызывает сильную неоднородность температуры в образце (рис.3б).

    Рисунок 4.3. Распределение деформации (а) и температуры (б) в испытании PSC для медного сплава.

    Техника RC, изначально разработанная для холодной штамповки, была адаптирована Мале и Кокрофтом [218] для горячей обработки. Течение металла в этом испытании зависит от трения. Для низкого трения увеличиваются как внутренний, так и внешний диаметры. При большом трении внутренний диаметр течет внутрь, а внешний диаметр течет наружу, и нейтральная точка возникает без проскальзывания. Это хорошо видно на рисунке 4.4, где показаны результаты расчетов формы кольца для различных коэффициентов трения в модели Трески. Поскольку положение нейтральной точки является функцией трения, этот тест обычно используется для измерения коэффициента трения. Для определения этого коэффициента достаточно измерить только изменение формы кольца. Традиционный метод интерпретации RC основан на измерении внутреннего диаметра только после сжатия. Специальные диаграммы, см., например, Шей [317], используются для определения коэффициента трения на основе этого измерения.Однако испытание RC дает больше информации, чем изменение внутреннего диаметра кольца. Обратный анализ позволяет учитывать эту информацию, которая обычно включает в себя результаты измерений внутреннего и внешнего диаметра в нескольких точках по высоте кольца. Кроме того, измерение нагрузок при деформации кольца дает информацию, которая дополнительно позволяет оценить параметры напряжения течения. Следовательно, этот тест может быть выбран для оценки как фрикционных, так и реологических параметров.

    Рисунок 4.4. Форма четверти поперечного сечения кольца, измеренная до и после сжатия (сплошные линии) и рассчитанная после сжатия для различных коэффициентов трения.

    Тщательный анализ преимуществ и недостатков тестов UC и PSC, а также стандарты для этих тестов можно найти в Руководствах по эффективной практике Национальной физической лаборатории [197,304][197][304]. Применение обратного анализа для интерпретации результатов испытаний UC, RC и PSC представлено в разделе 4.2.2.

    Испытания материалов на кручение проводятся для определения таких свойств, как модуль упругости при сдвиге, предел текучести при кручении и модуль разрыва. Эти испытания особенно полезны для определения характеристик технологической пластичности материалов, которые отражают свойства материалов в процессах обработки металлов давлением. Они также используются для сравнительной оценки пластичности материалов в зависимости от их химического состава, фазового состава и технологии производства.Результаты испытаний на кручение могут быть использованы для оценки силовых параметров в процессах обработки металлов давлением и для определения оптимальных диапазонов технологических параметров в этих процессах. Эти тесты также позволяют оценить влияние условий деформации на эволюцию микроструктуры.

    Испытания на кручение также часто используются для испытаний хрупких материалов и для испытаний полноразмерных деталей, т. е. валов, осей и спиральных сверл, которые в процессе эксплуатации подвергаются скручивающей нагрузке.При испытании на кручение стандартные цилиндрические образцы на кручение изготавливают из поставляемого исследуемого материала и подвергают испытаниям на специальной установке на кручение, оснащенной радиационной печью.

    Испытание на кручение лучше всего подходит для процессов с большими деформациями. Можно получить конечные деформации 5, что позволяет моделировать всю историю горячей прокатки, включая явления на черновом стане и на чистовой линии прокатных станов горячей прокатки. Преимущества испытаний на кручение:

    возможны очень большие деформации,

    постоянная скорость деформации достигается просто,

    Недостатки:

    напряжения и деформации при кручении различаются по поперечному сечению, и для извлечения данных одноосного нормального напряжения-деформации необходим значительный объем анализа,

    9 вариация во времени. В результате для разных участков поперечного сечения требуется разное время для проявления металлургических явлений, в частности динамической рекристаллизации (DRX).

    Крутящий момент является основным выходным параметром при испытании на кручение.Существует несколько помех, которые затрудняют надежное измерение крутящего момента. Разгон скорости крутки от нуля до номинального значения занимает некоторое время. Температура образца увеличивается во время испытания. Эти два явления вызывают необходимость проведения коррекции записанного теста. Типичное поправочное уравнение имеет вид:

    (4.1)M=Mrec(N˙NN˙)m

    где M rec — зарегистрированный крутящий момент, M — скорректированный крутящий момент, m — чувствительность к скорости деформации. , N˙N номинальная скорость скручивания, а N˙ зарегистрированная скорость скручивания.

    Расчет истинной деформации ε , скорости деформации ε˙ и напряжения течения σ p по измеренному крутящему моменту является еще одной проблемой при интерпретации результатов испытаний. Следующие соотношения были предложены в работе [1]. [127]:

    (4.2)ε=23πRNL

    (4.3)ε˙=23πRN˙L

    (4.4)σp=(3M2πR3)2(3+p+m)2+(FπR2)2

    где L — длина образца, R — радиус образца, M — крутящий момент, N — число скручиваний, N˙ — скорость скручивания, м — чувствительность к скорости деформации, p дифференциальная составляющая, определяемая из уравнения:

    (4.5)p=NM∂M∂N

    В литературе можно найти несколько других методов интерпретации испытания на кручение, позволяющих рассчитать напряжение течения по крутящему моменту, зарегистрированному во время испытания [117]. Моделирование этого теста методом конечных элементов (КЭ) представлено в [1]. [257], а попытка применения обратного анализа к интерпретации результатов испытаний на кручение представлена ​​в [2]. [157]. КЭ-модель испытания на кручение также использовалась в качестве модели прямой задачи в этой публикации. Поскольку КЭ-моделирование деформации материала при кручении, которое связано со значительным напряжением сдвига, было затруднено, применение обратного анализа для интерпретации результатов испытаний на кручение представляло трудности и никогда не становилось таким популярным, как для испытаний на сжатие.Обзор методов расчета напряжения течения по крутящему моменту, зарегистрированному во время испытания, был разработан Хадасиком [127] и не описывается в этой книге.

    Подводя итог, можно констатировать, что разнообразие конструкции торсионных пластометров, гибкость метода испытаний, трудности учета теплового эффекта и неоднородности окраски привели к значительным расхождениям между результатами, полученными в разных лабораториях. Это также затрудняет сравнение результатов испытаний на кручение с результатами испытаний на сжатие.Все эти трудности с интерпретацией результатов испытаний на кручение являются основными ограничениями в применении испытаний на кручение для количественного определения напряжения течения. Тест скорее посвящен сравнению различных материалов и физическому моделированию многостадийных процессов.

    Площадь поперечного сечения в диаметр преобразование окружности сечение поперечное сечение диаметр электрического кабеля формула проводника диаметр провода и проводка и расчетное сечение AGW American Wire Gauge толщина сплошного провода формула проводимость удельное сопротивление многожильный провод литц длина ток

    площадь поперечного сечения в диаметр преобразование круг сечение сечение диаметр электрический кабель формула проводника диаметр провода и сечение проводки и расчет AGW American Wire Gauge толщина площадь сплошного провода формула проводимость удельное сопротивление многожильный провод литц длина ток – sengpielaudio Sengpiel Berlin

    Конверсия и расчет – сечение <> Диаметр

    Диаметр кабеля кружить площадь поперечного сечения и наоборот ●

    Круглый электрический кабель , жила , провод , шнур , строка , проводка и веревка

    Поперечное сечение — это просто двумерное изображение среза объекта.
    Часто задаваемый вопрос: Как можно преобразовать диаметр круглого провода d = 2 × r в поверхность поперечного сечения окружности
    или площадь поперечного сечения A (плоскость среза) в кабель диаметр d ?
    Почему значение диаметра больше значения площади? Потому что это не то же самое.
    Сопротивление обратно пропорционально площади поперечного сечения провода.

    Требуемое сечение электрической линии зависит от следующих факторов:
    1) Номинальное напряжение.Чистая форма. (трехфазный (DS) / переменный ток (WS))
    2) Предохранитель – входной резервный = Максимально допустимый ток (А)
    3) По графику передаваемая мощность (кВА)
    4) Длина кабеля в метрах (м)
    5) Допустимое падение напряжения (% от номинального напряжения)
    6) Материал линии. Медь (Cu) или алюминий (Al)
    Используемый браузер не поддерживает JavaScript.
    Вы увидите программу, но функция не будет работать.

    “Единицей измерения” обычно являются миллиметры, но также могут быть дюймы, футы, ярды, метры (метры),
    или сантиметры, если взять за площадь квадрат этой меры.

    Гибкая проволока (многожильная проволока), состоящая из множества тонких проволок, требует на 14 % большего диаметра по сравнению со сплошной проволокой.


    Площадь поперечного сечения не является диаметром.



    Сечение – это площадь.
    Диаметр является линейной мерой.
    Этого не может быть.

    Диаметр кабеля в миллиметрах
    не является поперечным сечением кабеля в
    квадратных миллиметрах.


    Поперечное сечение или площадь поперечного сечения представляет собой площадь такого разреза.
    Это не обязательно должен быть круг.

    Коммерчески доступная проволока (кабель) Размер в качестве поперечного сечения площадь:
    0,75 мм 2 , 1,5 мм 2 , 2,5 мм 2 , 4 мм 2 , 6 мм 2 , 10 мм 2 , 16 мм 2 .
    Расчет поперечного сечения A , ввод диаметр D = 2 R : R : R : R :
    R = радиус провода или кабеля
    D = 2 R = диаметр провод или кабель
    Расчет диаметра d = 2 r , ввод поперечного сечения А :

    Токопровод (электрический кабель)
    Существует четыре фактора, влияющих на сопротивление проводника:
    1) площадь поперечного сечения проводника A , рассчитанная по диаметру d
    2) длина проводника
    3) температура в проводнике
    4) материал, из которого состоит проводник

    Не существует точной формулы для минимального размера провода от максимальной силы тока .
    Это зависит от многих обстоятельств, таких как, например, если расчет для постоянного тока, переменного тока или
    даже для трехфазного тока, свободно ли освобождается кабель или находится под землей
    . Кроме того, это зависит от температуры окружающей среды, допустимой плотности тока и допустимого падения напряжения
    , а также от наличия одножильного или многожильного провода. И всегда есть приятный, но неудовлетворительный совет
    использовать из соображений безопасности более толстый и, следовательно, более дорогой кабель
    .Часто возникают вопросы о падении напряжения на проводах.

    Падение напряжения Δ В

    Формула падения напряжения со специфическим сопротивлением (удельное сопротивление) ρ (RHO):


    Δ v = I × R = I × (2 × л × ρ / А )


    I = Ток в амперах
    l = Длина провода (кабеля) в метрах (умножить на 2, потому что всегда есть обратный провод)
    ρ = rho, удельное электрическое сопротивление (также известное как удельное электрическое сопротивление или объемное
    удельное сопротивление) меди = 0.01724 Ом×мм 2 /м (также Ω×м)
    (Ом для l = 1 м длины и A = 1 мм 2 площадь поперечного сечения провода)      ρ =
    08 / 99 σ

    A = площадь поперечного сечения в мм 2
    σ = сигма, электропроводность (электропроводность) меди = 58 S · м/мм 2

      Количество сопротивления

      R = сопротивление Ом
      ρ = удельное сопротивление   Ом×м
      l = двойная длина троса   м
      A = поперечное сечение мм 2

    Производная единица удельного электрического сопротивления в системе СИ ρ равна Ом × м, сокращенно чистый Ом × мм/м.
    Обратной величиной удельного электрического сопротивления является электропроводность.

    Электрическая проводимость и электрические удельное сопротивление κ или Σ = 1/ ρ ρ ρ = 1/ κ = 1/ Σ

    Разница между удельным электрическим сопротивлением и электропроводностью

    Проводимость в сименсах обратно пропорциональна сопротивлению в омах.

    Чтобы использовать калькулятор, просто введите значение.
    Калькулятор работает в обе стороны знака .

    Величина электропроводности (проводимости) и удельного электрического сопротивления
    (удельное сопротивление) представляет собой константу материала, зависящую от температуры. В основном это дается при 20 или 25°C.

    Сопротивление = удельное сопротивление x длина / площадь

    Удельное сопротивление проводников изменяется в зависимости от температуры.
    В ограниченном диапазоне температур оно приблизительно линейно:

    где α температурный коэффициент, T температура и T 0 любая температура,
    например T 0979 293,15 К = 20°С, при котором известно удельное электрическое сопротивление ρ ( Тл 0 ).

    Преобразование сопротивления в электрическую проводимость
    Преобразование обратной величины сименса в омы
    1 ом [Ом] = 1 / сименс [1/с] Ом]

    Чтобы использовать калькулятор, просто введите значение.
    Калькулятор работает в обе стороны знака .

    1 миллисименс = 0,001 МОм = 1000 Ом

    Математически проводимость обратно пропорциональна сопротивлению:

    Символом проводимости является заглавная буква «G», а единицей измерения является
    мОм, что означает «Ом», написанный наоборот. Позже единица mho была заменена единицей
    на единицу Siemens – сокращенно буквой «S».

    Калькулятор: закон Ома

    Таблица типовых кабелей громкоговорителей

    Диаметр троса d   0.798 мм 0,977 мм 1,128 мм 1,382 мм 1,784 мм 2,257 мм 2,764 мм 3,568 мм
    Номинальное сечение кабеля A 0,5 мм 2 0,75 мм 2 1,0 мм 2 1,5 мм 2 2,5 мм 2 4,0 мм 2 6,0 мм 2 10.0 мм 2
    Максимальный электрический ток 3 А 7,6 А 10,4 А 13,5 А 18,3 А 25 А 32 А      –

    Всегда учитывайте, что сечение должно быть больше при большей мощности и длине кабеля
    , но также и при меньшем импедансе. Вот таблица, показывающая возможные потери мощности.

    Длина кабеля
    в м
       Сечение
    в мм 2
    Сопротивление
    в Ом
    Потеря питания на Коэффициент демпфирования при
    Полное сопротивление
    8 Ом
    Полное сопротивление
    4 Ом
    Полное сопротивление
    8 Ом
    Полное сопротивление
    4 Ом
    1 0.75 0,042 0,53% 1,05% 98 49
    1,50 0,021 0,31% 0,63% 123 62
    2,50 0,013 0,16% 0,33% 151 75
    4,00 0,008 0,10% 0,20% 167 83
    2 0.75 0,084 1,06% 2,10% 65 33
    1,50 0,042 0,62% 1,26% 85 43
    2,50 0,026 0,32% 0,66% 113 56
    4,00 0,016 0,20% 0,40% 133 66
    5 0.75 0,210 2,63% 5,25% 32 16
    1,50 0,125 1,56% 3,13% 48 24
    2,50 0,065 0,81% 1,63% 76 38
    4,00 0,040 0,50% 1,00% 100 50
    10 0.75 0,420 5,25% 10,50% 17 9
    1,50 0,250 3,13% 6,25% 28 14
    2,50 0,130 1,63% 3,25% 47 24
    4,00 0,080 1,00% 2,00% 67 33
    20 0.75 0,840 10,50% 21,00% 9 5
    1,50 0,500 6,25% 12,50% 15 7
    2,50 0,260 3,25% 6,50% 27 13
    4,00 0,160 2,00% 4,00% 40 20

    Значения коэффициента демпфирования показывают, что остается от принятого коэффициента демпфирования 200
    в зависимости от длины кабеля, поперечного сечения и импеданса громкоговорителя.
    Преобразование и расчет диаметра кабеля в AWG
    и AWG в диаметр кабеля в мм — American Wire Gauge

    Чаще всего мы используем четные числа, такие как 18, 16, 14 и т. д.
    Если вы получили нечетный ответ, например 17, 19 и т. д., используйте ближайшее меньшее четное число.

    AWG расшифровывается как American Wire Gauge и относится к прочности проводов.
    Эти номера AWG показывают диаметр и, соответственно, поперечное сечение в виде кода.
    Они используются только в США. Иногда вы найдете номера AWG также в каталогах
    и технических данных в Европе.

    Американский калибр проводов — Таблица AWG

    AWG
    номер
    46 45 44 43 42 41 40 39 38 37 36 35 34
    Диаметр
    в дюймах
    0.0016 0,0018 0,0020 0,0022 0,0024 0,0027 0,0031 0,0035 0,0040 0,0045 0,0050 0,0056 0,0063
    Диаметр (Ø)
    в мм
    0,04 0,05 0,05 0,06 0,06 0,07 0,08 0,09 0,10 0,11 0.13 0,14 0,16
    Сечение
    в мм 2
    0,0013 0,0016 0,0020 0,0025 0,0029 0,0037 0,0049 0,0062 0,0081 0,010   0,013   0,016   0,020

    AWG
    номер
    33 32 31 30 29 28 27 26 25 24 23 22 21
    Диаметр
    в дюймах
    0.0071 0,0079 0,0089 0,0100 0,0113 0,0126 0,0142 0,0159 0,0179 0,0201 0,0226 0,0253 0,0285
    Диаметр (Ø)
    в мм
    0,18 0,20 0,23 0,25 0,29 0,32 0,36 0,40 0,45 0,51 0.57 0,64 0,72
    Сечение
    в мм 2
    0,026 0,032 0,040 0,051 0,065 0,080 0,10 0,13 0,16 0,20 0,26 0,32 0,41

    AWG
    номер
    20 19 18 17 16 15 14 13 12 11 10 9 8
    Диаметр
    в дюймах
    0.0319 0,0359 0,0403 0,0453 0,0508 0,0571 0,0641 0,0719 0,0808 0,0907 0,1019 0,1144 0,1285
    Диаметр (Ø)
    в мм
    0,81 0,91 1,02 1,15 1,29 1,45 1,63 1,83 2,05 2,30 2.59 2,91 3,26
    Поперечное сечение
    в мм 2
    0,52 0,65 0,82 1,0 1,3 1,7 2.1 2,6 3,3 4,2 5,3 6,6 8,4

    AWG
    номер
    7 6 5 4 3 2 1 0
    (1/0)
    (0)
    00
    (2/0)
    (-1)
    000
    (3/0)
    (-2)
    0000
    (4/0)
    (-3)
    00000
    (5/0)
    (-4)
    000000
    (6/0)
    (-5)
    Диаметр
    в дюймах
    0.1443 0,1620 0,1819 0,2043 0,2294 0,2576 0,2893 0,3249 0,3648 0,4096 0,4600 0,5165 0,5800
    Диаметр (Ø)
    в мм
    3,67 4.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
