Как крепить сип: Монтаж СИП по фасаду здания

Технология монтажа и ремонта провода СИП на опорах

В современных энергетических системах повышение уровня надежности и электробезопасности стал одним из главных приоритетных направлений развития. В новых конструирующихся линиях электропередач стали использоваться провода СИП, также на них заменяются находящиеся в эксплуатации линии. Провода СИП применяются не только в магистральных линиях и их ответвлениях, но и при вводе питания в здание.

Монтаж проводов СИП на опорах

Навигация

• Монтаж кабеля на cтолбы
• Ручная раскатка проводов
• Соединение кабеля
• Подключение ввода здания магистрали
• Наземный способ от столба
• Подземный способ от столба
• Ремонт СИП

Вернуться к навигации

Монтаж кабеля на cтолбы

Воздушные линии электропередач с изолированными проводами (ВЛИ) или провода СИП имеют свои особенности при строительстве. Монтаж СИП на опорах, как и при любых строительных работах, проходит этап подготовки территории, заключающейся в вырубке деревьев, кустов, очищении от преград и т. д. Для удобства до начала сборки  кронштейны крепят к столбам на земле с помощью стального ленточного хомута, не поддающегося процессу коррозии, затем лишние ленты удаляют.

Монтажные работы на опорах

После установки опор с кронштейнами переходят к этапу сборки ВЛИ. Температура окружающего воздуха должна быть не менее 20?С. Как отмечалось выше, технология монтажа СИП имеет особенность при раскатке проводов, т.е. необходимо сохранить целостность изоляции до ввода в эксплуатацию. Барабаны с проводами установлены на машине, и, используя специальные роликовые арматуры и канаты-лидеры, равномерно распределяются по опорам.

Вернуться к навигации

Ручная раскатка проводов

Процесс раскатки с барабанов вручную возможен только в том случае, если строительная длина не превышает 100 м при сечении жилы каждой фазы не более 50 мм², также на объектах и территориях с высотой пролета менее 50 м.

Ручная раскатка и монтаж СИП для каждого пролета одинакова и проходит в несколько этапов:

1. Первая установленная опора является анкерной, с которой начинается непосредственно сама линия электропередач. Барабан с СИП размещают на расстоянии не менее высоты опоры, на конец провода укрепляют канат с помощью монтажного чулка.
2. На последующих промежуточных опорах используют и монтируют роликовые арматуры, в которые сразу складывают канат. Весь процесс прокладки проходит под контролем электромонтера. Барабан должен вращаться равномерно и одномоментно с процессом натягивания каната. Скорость раскручивания барабана ограничивается 5-ю км/ч, изолированные проводники не должны соприкасаться с поверхностью грунта и любыми другими предметами и объектами.
3. Конечная опора предполагает фиксацию с помощью зажима несущей нулевой жилы на кронштейн анкерной опоры, при этом фазные жилы остаются свободными для присоединения нагрузки.
4. По завершении прокладки СИП на опорах на первой анкерной опоре устанавливают динамометр с лебедкой и начинают их натягивать. Динамометром контролируют прикладываемую силу, которую определяют по документации, при этом контролируя качество процесса. После окончания прокладки и стягивания проводники оставляют висеть на некоторое время.
5. Монтаж СИП на первой анкерной опоре должен проходить с учетом закрепления несущей жилы на кронштейне с помощью фиксирующего зажима. После стягивания стальным хомутом демонтируют устройства прокладки (ролики, лебедки). Оставляют необходимую длину, срезают и удаляют бухту.
6. На промежуточных опорах проводники с роликов переносят и фиксируют в зажимах, одновременно отделяя нулевую жилу пластиковым клином от фазных жил. Роликовый аппарат после этого удаляют, стальными хомутами стягиваются все жилы с двух сторон. Расстояние от зажима должно составлять 150 мм. Дополнительный хомут позволяет крепить фазные проводники под зажимом.

Раскаточные ролики на опорах

Вернуться к навигации

Соединение кабеля

Закончив монтаж СИП на опорах, начинается подсоединение к линии питающей сети, от которого пойдет ввод к объекту или зданию.

1. Подключение к питающей магистральной линии осуществляют при помощи плотных герметических зажимов. Для этого удаляют изоляцию проводника, на концах которых предусматривают установку зажима, и с помощью пресса сжимают до полного контакта. При наличии неизолированных проводников магистральных сетей присоединение происходит таким же образом, где вместо зажимов можно использовать специальные гильзы с герметизирующим материалом для неизолированных проводников.

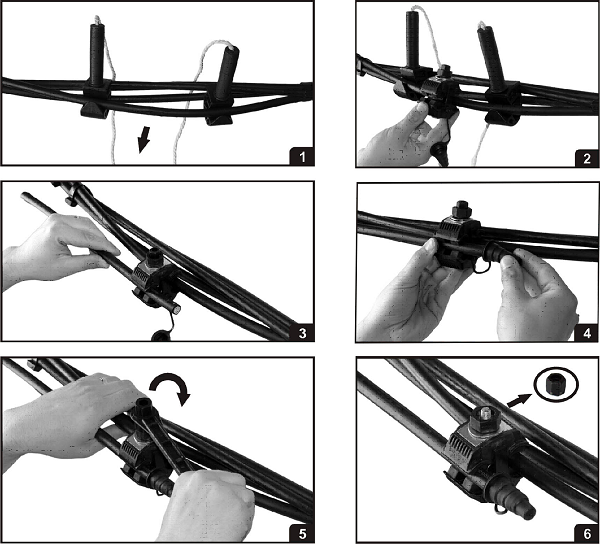

2. Зажимы для ответвления используются для подключения вводов к магистральным линиям с неизолированными проводниками. В магистральных ответвлениях рекомендуется использование проводников без несущей жилы, при этом все жилы закрепляются одним стальным хомутом в зажиме.
3. При невозможности снять изоляцию проводника при подключении ввода к объекту применяют зажим для прокалывания. Зажим позволяет проколоть изоляцию вплоть до самой жилы при затяжке болтового соединения, которое можно контролировать калибровочной головкой.

Вернуться к навигации

Подключение ввода здания магистрали

Для присоединения ввода жилого помещения вручную к магистральной линии используется кабель СИП-4, число одинаковых жил в котором составляет 4. Питание жилого помещения можно осуществить двумя способами.

Вернуться к навигации

Наземный способ от столба

Данный способ предполагает подсоединение внутренних проводников жилого помещения к близлежащей опоре, которая должна находиться на расстоянии не более 25 м от объекта. В противном случае потребуется установка дополнительной опоры (столба) в 10-ти метрах от объекта. Высота пролета подходящего питающего провода должна составлять более 6 м.

Схема проводки до частного дома

Перед тем как провести присоединение изолированных проводов СИП вручную при помощи зажимов, необходимо провести проводку по стенам и фасаду здания или жилого помещения. Для жесткой фиксации применяются анкерные зажимы, представляющие собой петлю с кронштейном (на стенах монтируются с помощью дюбелей). Минимальное расстояние между поверхностью земли и анкерными зажимами составляет 2,75 м.

Подключение СИП к дому

После этого идет ввод проводника в здание или жилое помещение. При расположении электрического щита снаружи провод СИП подключается непосредственно к нему. Для соединения внешнего щита с внутренней проводкой используется кабель ВВГнг. Если щит находится внутри здания, изолированный провод необходимо провести через стену, прежде установив специальную металлическую гильзу. Однако рекомендуется перенос щита на внешнюю сторону здания и также использовать кабель BВГнг для ввода внутрь. Завершающим этапом является присоединение ввода к магистральной линии на опоре. Ручное присоединение включает в себя установку анкерных кронштейнов, закрепление к ним проводов, натягивание провода с помощью роликовой арматуры, фиксацию конца проводника зажимом с последующей насадкой на кронштейн.

Подключение СИП кабеля к магистрали

Вернуться к навигации

Подземный способ от столба

Подземная прокладка позволяет обеспечить защиту от негативных воздействий окружающей среды и коротких замыканий при обрыве проводов. Этапы монтажа:

1. Подготовка траншеи для кабеля глубиной 0,8 м, если проходит под дорогой, то увеличивают до 1 м. В траншею спускают проводник с опоры.
2. Прокладка проходит в специальной гильзе, сделанной из металла или пластика. Она используется и на выходе из траншеи по опоре на высоте более 2 м. Ввод в здание или жилое помещение проходит под фундаментом также посредством гильзы. Либо по фасаду здания при расположении электрического щита снаружи.
3. После этого закапывают траншею и устанавливают специальные метки с указанием о прокладке кабеля.

Схема проводки под землей

Вернуться к навигации

Ремонт СИП

При повреждении кабеля СИП во время работы необходимо провести соответствующие ремонтные работы. При незначительных повреждениях изоляции какой-либо из жил ремонт проводится без отключения питания. Восстановление изоляции жилы проходит с помощью наложения клеящего двойного слоя изоляции. Жилу извлекают клином из пластика на время наложения клеящейся массы.  При длине, не превышающей 2 м, жгут не подлежит замене при проведении восстановительных работы фазных жил. Поврежденный участок удаляется, и заменяется на новый провод с теми же характеристиками. В зависимости от условий работ используются как зажимы для ответвления, так и прокалывающего типа.

При ремонте длинных участков вначале отключает питание от сети. Выполняют заземление. Далее проводник отсоединяют и спускают на поверхность земли на канате. Производят замену проводника, монтаж на опоре и подключение к питанию.

Если питающий ввод жилого помещения или здания поврежден на 20% и более, то необходимо провести ремонтные работы. Нагрузка должны быть отключена. Отключение питания от сети на усмотрение работников и в зависимости от условий проведения работ. Производят отключение питающего ввода путем отсоединения сначала фазных проводников опоры, затем несущего. Для предотвращения падения концы должны быть зафиксированы. Ремонт проводят на земле, предварительно спустив веревкой, освобождая от кронштейна. После окончания ремонта все действия производят в обратном порядке.

Для надежной работы и длительной эксплуатации необходим правильный монтаж СИП и своевременный ремонт при обнаружении нарушений в работе, что позволит повысить надежность в электроснабжении потребителей.

крепление, подключение дома к электросети

Изолированные провода давно пришли на смену традиционным. Ими выполняют подключение к зданию и раскладывают на опорах. Такая линия носит название ВЛИ. Часто самонесущий изолированный провод называют кабелем, что в принципе тоже верно. Использование изолированных проводов удобно из-за уменьшения риска поражения электрическим током человека при обрыве линии, а также исключается возможность воровства электроэнергии. Выполняется монтаж провода СИП согласно инструкции и технологических карт.

Правила и порядок строительства ВЛИ

Строительство воздушных линий выполняет специально обученная бригада электромонтеров. Монтаж начинается с подготовительных работ, включающих в себя расчистку трассы от растительности и других помех. Перед раскаткой проводов должны быть установлены все опоры, защищены переходы через инженерные сооружения, ну и, конечно, подвезены барабаны с самим проводом. Если предполагается от ВЛИ делать ввод электричества в дом, на здании заранее надо установить анкерные крепления для подвески проводов СИП.

Установка барабана и вспомогательных механизмов

Раскатку провода начинают с установки барабана. Его располагают возле опоры, где будет выполняться конечная регулировка стрел. Причем оптимальное расстояние между ними считается равное высоте самой опоры.

Для ручной раскатки проводов используется специальный канат-лидер. Это своего рода синтетический трос длиной от 30 до 50 м и диаметром 10 мм. Раскатку каната выполняют одновременно с креплением роликов и промежуточных подвесок на опорах. По мере подъема каната, на столбе фиксируют промежуточную подвеску специальной металлической лентой. Если опора оборудована отверстием, крепление подвески возможно болтовым соединением.

Кронштейн промежуточной подвески оборудован отверстием. Сюда крепят раскаточный ролик. Количество подвесок и роликов зависит от количества сложных столбов, промежуточных, угловых и анкерных опор. Важно выдержать правильное расположение роликов, чтобы ось укладываемого кабеля находилась на уровне углубления поддерживающего зажима.

Ролики имеют некоторые различия.

• механизм RT 5 устанавливается на сложных и анкерных столбах. Их фиксация происходит ремнем;
• механизм RT 2 предназначен для промежуточных опор. Они крепятся за отверстие кронштейна промежуточной подвески.

После окончания монтажа всех механизмов трос-лидер соединяют с концом СИП провода. Чтобы соединить между собой трос и кабель используют металлические чулки с вертлюгом. Причем чулки различаются по предназначению. Одновременно применяется механизм, который надевают на сам кабель и нулевую жилу, а синтетическим чулком обжимают весь жгут. Увеличить надежность соединения помогает двойной бандаж из изоленты. Основной чулок оборудован грузовым кольцом. К нему-то и крепят канат-лидер.

Ручная раскатка провода между опорами

Ручная раскатка провод СИП выполняется на участках ограничением до 100 м или между пролетами до 50 м. Бригада выполняет работу в следующем порядке:

1. Когда все подготовлено к работе, бригада делится на 3 звена. В состав первого и второго звена входит по одному электромонтеру. Их обязанность – наблюдение за работой двигателя раскаточного механизма, равномерным наматыванием каната на катушку и за плавным вращением барабана с проводом. Третье звено наблюдает за прохождением соединительного узла каната с кабелем по раскаточным роликам.
2. Раскатку продолжают, пока соединительный узел пройдет через все столбы и приблизится к самой катушке с полностью намотанным канатом-лидером. В это время подается команда остановки двигателя. Кабель фиксируют к анкерному столбу капроновым тросом, после чего разъединяют соединительный узел. На конечных опорах оставляют свободный кусок кабеля для последующих соединений.

Во время раскатки СИП провода важно следить за его прохождением на угловых опорах и не допустить трение провисающего кабеля об землю.

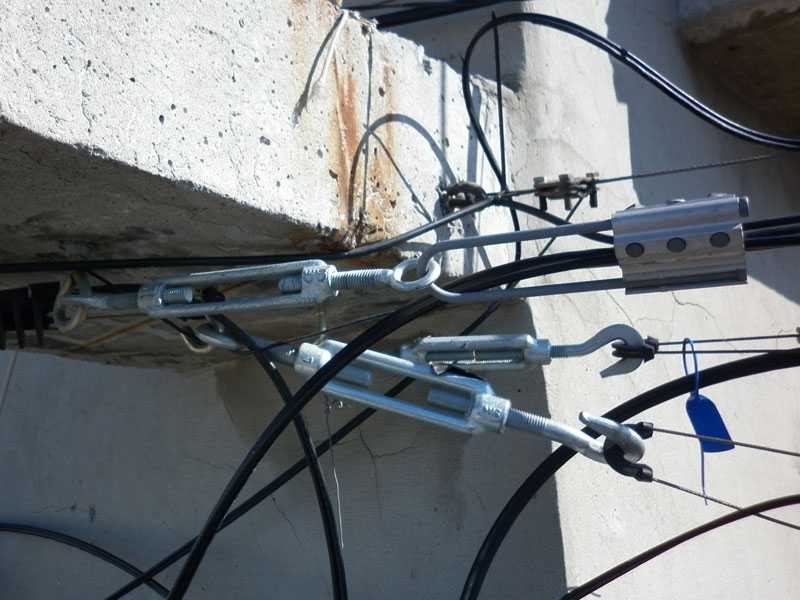

Фиксация и натяжение СИП

Крепление СИП сначала выполняют на анкерных опорах пролета. Здесь фиксация кабеля происходит анкерными зажимами. Далее закрепляется СИП на промежуточных столбах. Натяжка нулевой жилы выполняется согласно монтажным таблицам, но не более 5% усилия от проектных значений. Провес стрел определяют визуально, после чего их оставляют немного отвисеться.

Бригада следующей смены приступает к регулировке стрел:

1. На первой анкерной опоре выполняется установка зажима на нулевую жилу. Возле зажима на весь жгут провода ставят пластиковый хомут. Он не даст жгуту раскрутиться.
2. Следующий зажим ставят на кронштейн конечной опоры. К несущей жиле подальше от столба зажимом фиксируют динамометр. К нему цепляют трос ручной лебедки, заранее закрепленной к первому столбу пролета.
3. Натягивая на себя лебедкой СИП провод, смотрят усилие на динамометре. При достижении нужного значения зажимом на кронштейне конечной опоры фиксируют нулевую жилу.

Натяжка провода окончена, осталось стянуть все жилы хомутом и отцепить лебедку.

Самостоятельное подключение своего дома проводами СИП к линии

Подведение СИП к дому можно выполнить своими руками, а вот его подключение к линии придется доверить электромонтерам. Однако чтобы правильно выполнить монтаж кабеля, необходимо ознакомиться с техническими нормами, которые можно узнать в соответствующей организации. Предъявление таких требований обосновано безопасностью всей линии, а не только своего дома.

Основные требования по установке

Чтобы провести от линии в свой дом кабель СИП надо знать основные требования:

• минимальная высота подводящего кабеля над землей составляет 2,75 м;
• аналогичное расстояние надо выдержать от окон, дверей и лоджий.

Обычно подключение потребителя выполняют кабелем СИП 4 без несущей жилы. Сечение такого провода составляет 16 мм

2, что отвечает требованиям ПУЭ. Жилы меньшего сечения могут не выдержать нагрузки, поэтому такие кабеля запрещено использовать для ввода в дом.

Перед тем как начать тянуть в дом кабель своими руками, надо нарисовать точную схему его прохождения от столба к зданию. Это поможет сделать замеры для приобретения провода. Причем покупать СИП надо с небольшим запасом, рассчитывая на погрешности замеров. Важно обратить внимание на количество жил кабеля. Если подключение будет однофазным, к дому достаточно подвести 2 жилы, то есть фазу и ноль. Для трехфазного подключения понадобится 4 жилы.

Ввод дома придется подключать к магистральной линии. Для этого на каждую жилу потребуется поставить специальный соединитель. Лучше всего СИП соединять прокалывающими зажимами. Они избавят от зачистки концов кабеля и обеспечат герметичность соединения.

При прокладке своими руками воздушной линии подключения от столба к дому надо учесть нормы ПУЭ. В правилах четко прописано, что максимальное расстояние от ввода потребителя до опоры составляет 25 м, иначе придется устанавливать промежуточный столб.

Варианты подключения ввода

Протянуть СИП от столба к дому можно воздушным путем или под землей. Первый способ проще. К тому же кабель всегда находится под присмотром и к нему есть свободный доступ для ремонта. Подземная прокладка сложнее, однако, это оберегает провод от случайного обрыва.

Какой из способов предпочтительнее, выбирает сам хозяин дома, а работы по монтажу ведутся следующим образом:

1. При воздушном подключении кабель крепят анкерными крепежами к фасаду здания. Для эстетичности его можно проложить внутри гофры или пластикового корпуса. К сведению, если стены дома деревянные, то использование короба обязательно.
2. Подземное подключение предусматривает рытье траншеи от дома к столбу на глубине 800 мм. Провод прокладывают в ПВХ трубе или гофре. На поверхность выходят только концы у столба и фасада здания. К стене кабель фиксируется аналогично анкерами, как и для воздушного подключения.

Дальнейшие работы предполагают ввод провода в здание.

Какой провод лучше ввести в дом?

Часто возникает спор, что СИП не подходит для ввода внутрь здания. Почему? Ведь он изолирован, к тому же устойчив к воздействию многих негативных факторов. На самом деле – это так, и его можно ввести внутрь дома. Однако СИП очень жесткий и плохо гнется, что увеличивает сложность монтажа. Внутри здания рекомендуется прокладывать кабель с медными жилами, так как этот металл является лучшим проводником электричества. Многие электрики рекомендуют делать внутренний ввод кабелем ВВГнг.

Чтобы сделать ввод в дом, на фасаде устанавливают распределительный щиток. К нему подводят СИП, внутри подсоединяют к автоматам, электросчетчику, а от них выводят уже медный кабель внутрь дома.

Подключение СИП на опоре

Финалом работ является подключение всего ввода к магистральной линии. При подземной прокладке выходящий из гильзы СИП поднимают по столбу, закрепляя его хомутами. Важно, чтобы пластиковая гильза выходила из земли на высоту 2 м.

При воздушном подключении на фасаде СИП фиксируют зажимом к анкерному кронштейну. На столбе устанавливают роликовый блок и по нему на себя натягивают провод. Конец СИП на столбе крепят зажимом с петлей, насаживая его на анкерный кронштейн.

Подсоединение СИП к изолированной магистральной линии выполняется теми же прокалывающими зажимами. Если требуется соединить СИП с неизолированными проводами линии, используются соединительные алюминиевые гильзы. Внутрь вставляют концы магистральной и СИП жилы со снятой изоляцией, после чего производится прессовка гильзы. Могут также использоваться болтовые соединители для абонентских ответвлений.

Первая подача электроэнергии потребителю осуществляется в присутствии представителя энергетической компании.
