Как делать раствор для штукатурки: Как развести цемент с песком по пропорциям для штукатурки стен?

Как приготовить раствор для штукатурки? Каким раствором штукатурить стены и откосы?

Штукатурка – изобретение далеко не сегодняшнее, однако за время своего существования, каждое поколение вносило что-то свое в технологию, как приготовления, так и использования раствора.

В результате образовался целый ряд различных типов штукатурок, каждая из которых может применяться в зависимости от условий эксплуатации помещения.

Каким раствором штукатурить стены?

Оштукатуривание стен – это непременный этап в отделочных работах и без него можно обойтись только в том случае, если не планируется использовать мягкую отделку.

Слой штукатурки подготавливает основную поверхность под нанесение шпаклевки, выравнивает и способствует устранению дефектов, при этом, состав смеси может быть:

  • Известковым – применяется при оштукатуривании в помещениях со слабой нагрузкой на стены;
  • Глиняным – оштукатуриваются дымоходы и печи;
  • Известково-гипсовым – обладает свойством быстро схватываться, поэтому готовится только перед употреблением и только небольшими порциями. Применяется при оштукатуривании помещений с повышенной влажностью;
  • Цементно-песчаным – применяется в помещениях с обычной влажностью для черновой обработки стен;
  • Гипсовым – применяется аналогично предыдущему варианту.

При всем кажущемся изобилии, наиболее часто для внутренней отделки используются цементно-песчаный и гипсовый растворы, поскольку смеси на основе извести довольно легко крошатся.

Особенно же это становится заметным при необходимости навеса на стену предметов интерьера, сверлении и других нагрузках.

Как сделать раствор для штукатурки?

Для приготовления штукатурного раствора самостоятельно, необходимо особое внимание уделить качеству компонентов.

Цемент не должен быть старым или подмоченным, следует внимательно осмотреть упаковку на предмет следов высохшей воды, если же он продается насыпом, то достаточно убедиться, что в порошке отсутствуют комки, свидетельствующие об истечении срока годности.

Песок необходимо приобретать специальный строительный, уже очищенный и промытый.

Соотношение частей цемента и песка – один к двум или трем соответственно. Большое значение имеет качественное перемешивание, до получения однородной смеси, без комков и здесь лопата и корыто плохие помощники.

При значительном фронте работ рекомендуется приобрести либо взять в аренду бетономешалку, в остальных случаях, качественное перемешивание обеспечится специальной насадкой, устанавливаемой на дрель.

Сухую смесь готовят заранее вручную в ведре, при помощи мастерка или шпателя, либо засыпав компоненты в бетономешалку и немного прокрутив.

Воду добавляют постепенно и небольшими порциями, контролируя при этом густоту, и постоянно перемешивая, если раствор получился чересчур жидким, то необходимо компенсировать это, добавив сухой смеси и выйдя на необходимую консистенцию.

Каким раствором штукатурить откосы?

Здесь для оштукатуривания используют сразу несколько растворов, поскольку для качественной теплоизоляции необходима штукатурка не только внутренних, но и наружных откосов.

Снаружи, из-за агрессивного воздействия атмосферных факторов, применяется цементно-песчаная смесь, укладываемая на бетонную плиту или кирпичную кладку, после высыхания она грунтуется и шпаклюется составом для наружных работ, и в конце обязательно покрывается краской.

Для внутренних откосов используют гипсовую штукатурку или цементно-песчаную смесь, которая впоследствии шпаклюется, либо закрывается листом гипсокартона.

Если речь идет об откосах для общественных помещений, то целесообразно применять опять же цемент с песком, поскольку такой вариант наименее затратный и в то же время позволяет быстро обработать большую площадь.

Также смотрите:

  • Интересный материал о том, что такое штукатурка.
  • Как выбрать штукатурку для стен – советы специалиста смотрите тут http://postroyka.org/shtukaturka-dlya-sten-kak-vyibrat/
  • Как правильно штукатурить – советы мастера смотрте здесь.

Для отделки откосов используют шпатель или правило, сначала обрабатывается верхняя часть окна и только потом боковины. Наносить штукатурку можно в обоих направлениях, раскатывая в сторону неоштукатуренной поверхности.

Также посмотрите полезный видео материал о том, как правильно приготовить раствор для штукатурки

Твитнуть

Как приготовить раствор для штукатурки

В этой статье:

  1. Виды растворов для штукатурки
  2. Состав растворов для штукатурки
  3. Приготовление цементного раствора для штукатурки
  4. Приготовление известкового раствора для штукатурки
  5. Состав растворов для штукатурки

Отделка зданий и строений методом оштукатуривания остается востребованной, несмотря на множество альтернативных технологий, заменяющих этот классический подход. Штукатурка создает на поверхности стен или потолков здания отделочный слой, при помощи которого происходит окончательное выравнивание поверхности и может создаваться непосредственно декоративный штукатурный покров.

Существует несколько разновидностей смесей для создания подготовительных и отделочных слоев. В зависимости от климатических условий и мест использования, выбирают определенную технологию создания нужного раствора, который будет нанесен на внутренние или наружные элементы здания.

Виды растворов для штукатурки

Для каждой конкретной задачи требуется использовать необходимый раствор. Любая штукатурная смесь состоит из трех главных компонентов:

  1. связывающее вещество, которое обладает скрепляющими свойствами и хорошей адгезией к поверхности;
  2. наполнительные вещества, позволяющие увеличивать объем раствора и снимать внутренние напряжения между атомами связующего компонента;
  3. вода, при ее помощи происходит замачивание и смешивание компонентов.

В строительстве и отделочных работах применяют несколько видов растворов, в зависимости от требований.

Основные виды штукатурных растворов:

  • известковый раствор для штукатурки;
  • цементный раствор для штукатурки;
  • известково-цементный раствор для штукатурки;
  • известково-гипсовая смесь для штукатурки;
  • глинистые растворы для штукатурки с различными добавочными веществами.

Перед тем как начать приготовление раствора, требуется убедиться в том, что именно эта смесь подходит для выполнения работ. Для этого необходимо учитывать физико-химические свойства каждой смеси и будущие места ее использования, так как неверный выбор компонентного состава может повлечь за собой потерю качества выполненных отделочных работ.

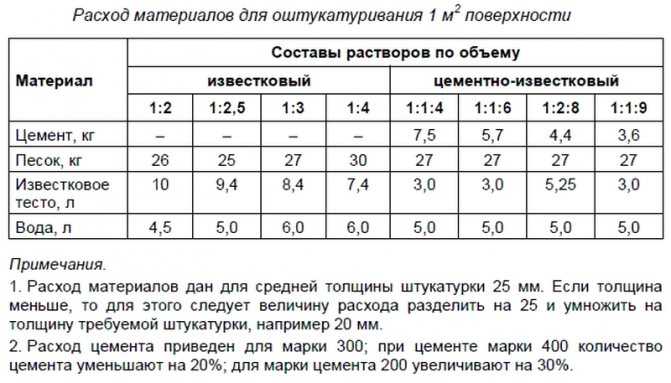

Состав растворов для штукатурки

Каждый штукатурный раствор имеет в своем составе компоненты, которые смешивается в различных объемных долях.

Известковый раствор для штукатурки: состав и пропорции.

Состав известкового штукатурного раствора состоит из смеси гашеной извести, песка, которая замачивается в воде. Соотношение объемных долей у этой смеси составляет 1: 2(5). Является наиболее популярной смесью для внутренних работ.

Цементный раствор для штукатурки: состав и пропорции. Этот раствор содержит смесь цемента и песка. С соотношением 1:3(4). Смешанные компоненты затворяются водой до нужной консистенции.

Цементно-известковая смесь для штукатурки. Состав цементно-известкового раствора для штукатурки состоит из цемента и песка, смешанных в соотношении 1: 3(4) и добавленной известковой суспензии. Суспензия подразумевает собой гашеную известь, которая разбавлена водой до консистенции молока.

Известково-гипсовая смесь для штукатурки состоит из обычного раствора извести с песком и добавленного гипса. Объемные доли готовой известковой смеси и гипса составляют 1: 0.3.

Читайте также!

Утепление стен изнутри минватой плюс гипсокартон

Глинистые растворы для штукатурки могут быть с добавками песка, цемента, извести или гипса, в зависимости от будущего применения. Примерные соотношения компонентов в глинистых смесях представлены здесь:

  • смесь глины и песка — 1:2(5), в зависимости вязкости глины;
  • смесь глины, извести и песка — 1:0.4:4 соответственно;
  • смесь глины, цемента и песка — 1:0.3:4.

Для получения раствора, компоненты смешивают в воде, ее объем зависит от требуемой вязкости.

Приготовление цементного раствора для штукатурки

Цементный раствор для оштукатуривания поверхностей, предусматривает использование в наружных условиях и помещениях с повышенной влажностью. Тем не менее, он может применяться и при внутренних отделочных работах. Цементные штукатурные смеси дороже известковых, для этого целесообразно их применение в тех местах, где это оправдано физическими свойствами такой штукатурки.

Для приготовления качественного раствора смешивают цемент и песок в нужной пропорции, обычно 1: 3(4). Важно при этом учитывать марку цемента. Для высоких марок, объем песка можно увеличить, но при этом нужно учитывать адгезию к поверхности и будущие прочностные характеристики. Адгезия цементной штукатурки имеет высокие показатели к кирпичным и шлакоблочным поверхностям, при нанесении раствора на гладкие железобетонные покрытия — сцепляющие свойства уменьшаются, в этих случаях объем песка не должен превышать трех объемных долей.

Песок и цемент смешивают в корыте или бетономешалке, до образования однородности. Затем добавляется небольшими порциями вода. Консистенцию доводят до нужно значения эмпирическим путем. На расположенный плашмя кирпич наносят готовый раствор и переворачивают его на торец (тычок). Если в течение 3–4 минут не произойдет сползание затворенной смеси, то объемные доли в штукатурном растворе выдержаны. При этом нужно учитывать, что скорость сдвига раствора зависит от объемной доли воды и от объемной доли цемента.

Процесс смешивания можно производить при помощи дрели и миксерной насадки, это повышает качество смешивания и сокращает время приготовления штукатурки.

Приготовление известкового раствора для штукатурки

Как приготовить известковый раствор? Для получения качественной штукатурной смеси на основе извести важно использовать качественный исходный материал. Если используется кусковая негашеная известь, то ее следует погасить, соблюдая технологию и выдержать известковое тесто не менее 24 часов.

Гашеную известь разводят до нужной консистенции водой, объемная доля песка выбирается согласно вязкости известкового теста. После размешивания проверяется вязкость и адгезия, аналогично проверке цементной штукатурки.

Количество песка определяется и толщиной будущего слоя. Для создания больших выравнивающих толщин, количество песка увеличивают, но не превышают максимальную объемную долю. Для тонких слоев целесообразно применять обедненный песком пластичный известковый раствор.

Размешивание смеси проводится и вручную и при помощи миксера. Отсутствие в исходном сырье непогашенных частиц CaO и MgO определяет качество и пластичность готового раствора, так как оставшиеся частицы негашеной извести впоследствии вступят в реакцию с водяными парами, содержащимися в воздухе, что приведет к порче штукатурного покрытия. Песок для смеси должен быть мелкофракционный и просеянный.

Если требуется приготовить немного раствора для выполнения ремонтных работ, то можно использовать известково-гипсовый раствор, который имеет короткий срок затвердевания. Объемная доля гипса выбирается исходя из нужной быстроты затвердевания, и обычно составляет 1:4, где 4 это доля песка, добавленная в известковое тесто.

Растворы для штукатурки откосов, потолка, печей и стен

Исходя из особенностей помещения, климатических условий и места будущего нанесения смеси отдают предпочтение какому-либо раствору.

Читайте также!

Кожухотрубчатый теплообменник: чертеж, расчет

Для оштукатуривания внутренних помещений (стен и потолков) отдается предпочтение известковым растворам или известково-гипсовым (уменьшается теплопроводность). Стены имеют возможность регулировать микроклимат в комнате, путем поглощения или выделения влаги в узких пределах.

Цементно-песчаные растворы больше подходят для наружных стен или слишком влажных помещений. В случае ветхости стен, цементная штукатурка позволяет их скрепить. Подобные штукатурки применяют для отделки гаражей, каменных заборов.

Оконные откосы желательно штукатурить известковым составом, это позволит дополнительно их утеплить, так как теплопроводность смеси на основе извести с песком имеют коэффициент теплопроводности 0.86–0.87, а цементно-песчаная смесь — 1.3.

Для отделки печей, каминов, груб используют глинистые растворы и смеси. Так, пространство около печи штукатурят смесью глины и песка, а тепловые поверхности грубы можно штукатурить глинисто-известковым раствором.

В заключении можно выделить следующие особенности:

  1. при штукатурке стен известковым раствором, они теплее и меньше подвержены грибковым разрастаниям;
  2. штукатурка цементным раствором более прочная и не боится влаги;
  3. добавление гипса в известковый состав увеличивает экологическо-физические показатели, но сокращает время использования раствора, что приводит к трудоемкости нанесения покрытия;
  4. глинистые составы имеют низкую прочность, но обладают отменной жаростойкостью.

На основании изложенных аспектов, при планировании отделки стен, потолков, откосов или других поверхностей, учитывают приоритетные свойства каждых штукатурных растворов для создания качественного и долговременного покрытия.

К Микс | Готовый раствор | Premix Mortar

Наш ассортимент K Mix включает в себя ряд растворов и штукатурок, требующих только добавления воды и времени на смешивание.

Раствор K Mix GP

Раствор K Mix GP представляет собой раствор общего назначения, предназначенный для штукатурки и расшивки блоков и кирпичей. Его также можно использовать в качестве шпатлевки для внутренних и наружных работ, в качестве подложки для павии и в качестве затертой отделки, подходящей для наружной окраски.

  • Может наноситься вручную или машинным способом
  • На месте, добавьте чистую воду и перемешайте в течение 5 минут
  • Практичный и простой в использовании
  • Мешки по 25 кг для удобной работы на месте
  • Сокращение отходов по сравнению с сыпучими материалами

Спецификация продукта
3 9000 Свернуть все Все

933333393389339333933339339
Технические характеристики (для штукатурки)
Ручное нанесение:

1,8 кг/мм толщины/м²

| ок. 55 м² на тонну

Ручное нанесение:

14-18 кг/м²

| ок. Толщина 8-10 мм

Область применения машины:

1,5 кг / мм толщиной / м²

| ок. 66 м² на тонну для толщины 10 мм

Требуемое применение машины:

12-15 кг/м²

| ок. толщина 8-10 мм

Класс прочности на сжатие:

CS III

Workable life:

4 hrs 28 mins

Capillary water absorption:

W2

Adhesion:

0. 28 N / mm² (FP – a)

Проницаемость водяного пара (μ):

≤ 15

Сухая плотность.0038

P = 50% – 0,43 Вт / Мк (значение вкладки)

Содержание воздуха:

29%

Реакция на пожар:

Класс A19003

класс A19003

. от замерзания и оттаивания):

на основании положений, действующих в Великобритании и Ирландии

30
  • Add 4 – 5 Litres of clean water per 25kg bag
  • Mix thoroughly for at least 5 minutes in a standard site mixer to break down additives
  • Инструкция по нанесению (для штукатурки)

    Product Downloads
    Technical Технический паспорт Скачать PDF
    Инструкция по нанесению Скачать PDF

    K Mix GP Mortar Colour

    GP Mortar Colored — цветной раствор общего назначения для кладки кирпича и блоков. Доступная цветовая гамма может использоваться для соответствия или контраста с большинством кирпичей и подходит для современных и традиционных зданий.

    • Смешивайте только по мере необходимости или когда позволяют погодные условия
    • Требуется только добавление воды
    • Практичный и простой в использовании
    • 25-килограммовые мешки для удобной работы на месте
    • Сокращение отходов по сравнению с сыпучими материалами

    Спецификация продукта

    Ковапс All

    Expand All

    Технические данные (для укладки кирпича)
    Brick Size 215x102x65. ок. 1200 кирпичей на тонну

    Размер кирпича 215x102x65 требуется:

    40-50 кг/м²

    | ок. толщина 15-18 мм

    Размер кирпича 215x102x73 покрытие:

    1,8 кг/мм толщины/м²

    | ок. 1100 кирпичей на тонну

    Размер кирпича 215x102x73 требуется:

    40-50 кг/м²

    | ок. Толщина 15-18 мм

    стандартный смеситель для строительной площадки для разрушения добавок

    Product Downloads
    Technical Data Sheet Download PDF
    Application Instructions Download PDF

    K Mix Thin Bed Mortar

    K Mix Thin Bed Mortar предназначен для газобетонных блоков и других систем быстрого строительства. Он производится на заводе, чтобы обеспечить превосходную консистенцию и однородность цвета.

    Product Specification

    Collapse All

    Expand All

    003
    Technical Data (for block laying)
    Workable life:

    2 hrs 40 mins

    Content of chloride :

    0,02%

    Плотность:

    1450 кг/м²

    Категория 5 Класс прочности на сжатие: 9003
    Initial shear strength:

    0.3 M / mm² (tab value)

    Water absorption:

    0. 23kg / (m².min0.5)

    Water vapour permeability ( μ):

    5/20

    Thermal conductivity:

    P = 50% – 0.45 W / mK (tab value)

    Air content:

    21%

    Реакция на огонь:

    Класс A1

    Достойность:

    На основе положений, действительных в Великобритании и Ирландии

    Инструкции по подаче заявок (для блока, 9032
    . K Смешайте раствор с 4-5 литрами чистой воды
  • Тщательно перемешайте в течение не менее 5 минут, чтобы разрушить добавки и получить безусадочный, легко обрабатываемый материал
  • K Mix Раствор GP и цветной раствор GP подходят для нанесения с с использованием традиционных инструментов для кладки кирпича, включая шпатель и мастерок, а также машинное нанесение
  • Не наносите этот продукт при температуре ниже 5°C или выше 35°C
  • Продукт не следует наносить на замороженные или оттаивающие основания
  • В холодную погоду или если прогнозируются заморозки, работы следует вовремя материал должен достаточно схватываться, чтобы предотвратить повреждение от мороза
  • В жаркую погоду рекомендуется проводить работы вокруг здания, постоянно работать в тени
  • Загрузки продукта
    Лист технических данных Скачать PDF
    ремонтная штукатурка, используемая для предотвращения миграции солей и сырости в стенах.

    • Воздухопроницаемая внутренняя штукатурка
    • Подходит для использования на загрязненных солью и влажных стенах
    • Workable and easy to use
    • Allows walls to dry naturally

    Product Specification

    Collapse All

    Expand All

    333893338933389333893338933893338.LER8
    Technical Data (for plastering externally)
    Coverage:

    1,25 кг/мм толщины/м²

    | ок. 25 кг/м²

    | номинальная толщина 20 мм мешки по 23 кг

    Внешний вид:

    кремовый цвет

    Упаковка:

    23 кг мешков

    .
    ДЛЯ ДЛЯ:
    ДЛЯ ДЛЯ:
    .

    0,31 Вт/мК

    Паропроницаемость (мк):

    ≤ 150003

    Water absorption:

    > 0.3kg / m² (after 24hr)

    Application Instructions (for plastering externally)

    PREPARATION

    • Remove вся штукатурка от внутренних стен до высоты не менее 300 мм над уровнем влажности в соответствии со стандартом BS 6576
    • При необходимости отремонтировать или установить гидроизоляционный слой
    • Убедитесь, что поверхность чистая, на ней нет поверхностных солей и рыхлого или рыхлого материала.
    • Влагостойкая штукатурка K Mix не рекомендуется для использования на гипсокартонных или битумных покрытиях Смешайте влагостойкую штукатурку с 4,5–5 литрами чистой воды
    • Тщательно перемешивайте в течение не менее 10 минут, чтобы растворить добавки и получить легко обрабатываемую штукатурку
    • Нанесите первый проход прибл. 6 мм и дайте немного затвердеть, как правило, через несколько часов в нормальных условиях
    • Второй проход ок. 14 мм
    • Линейка для выравнивания и выравнивания
    • Дайте высохнуть не менее 24 часов перед нанесением стандартного штукатурного слоя
    • Дайте высохнуть не менее 14 дней перед окраской эмульсионной краской на невиниловой основе
    • Влагостойкая штукатурка K Mix также может наноситься машинным способом
    • Материалы K Mix следует использовать только при температуре от 5°C до 35°C
    • Материалы K Mix нельзя наносить на замороженные или оттаивающие основания. Если покрытие будет наноситься в неблагоприятных условиях, необходимо защитить рабочую зону до и после нанесения

    Product Downloads
    Technical Data Sheet Download PDF
    Application Instructions Download PDF

    K Mix Stone Cladding Adhesive

    K Mix Stone Cladding Adhesive представляет собой модифицированный полимером клей на цементной основе для крепления каменной облицовки и плитки к различным основаниям.

    • Для наружного применения
    • Требуется только добавление воды
    • Можно наносить с помощью традиционных инструментов для кладки кирпича
    • Простота в использовании. Ideal for fast builds

    Product Specification

    Collapse All

    Expand All

    Technical Data
    Coverage:

    1.5kg / mm thick / m²

    | 25 кг дают вам ок. 16 литров материала

    Требуется:

    Прибл. 4,5-9 кг/м²

    | Номинальная 3-6-мм толщина слоя

    Плотность:

    1500 кг / м³

    Инструкции по применению
    9003 988
  • 9003
  • 9003
  • 9003. воды
  • Тщательно перемешивайте в течение не менее 10 минут, чтобы разрушить добавки и получить клей без комков, легко обрабатываемый
  • K Mix Stone Cladding Adhesive можно наносить с помощью традиционных инструментов для кладки кирпича, включая шпатель и шпатель.
  • Нанесите клей на основание, чтобы создать слой толщиной 3-6 мм обеспечить хороший контакт
  • Сплошной слой клея следует использовать для наружных работ и областей, которые могут намокнуть во время использования, гарантируя отсутствие пустот в последнем слое клея
  • Не наносите этот продукт при температуре ниже 5°C или выше 35°C
  • Продукт не следует наносить на замерзшие или оттаивающие основания
  • В холодную погоду или если прогнозируются заморозки, работы следует вовремя остановить, чтобы материал Чтобы установить достаточно, чтобы предотвратить повреждение мороза
  • 8888988889
    Загрузки продуктов
    Технический лист данных Загрузка PDF29 PDF29 PDF1938888889 . 0030 Инструкция по применению Скачать PDF

    Продукты для сравнения:

    Посмотреть сравнительную таблицу

    ШТУКАТУРНЫЙ РАСТВОР В КАЧЕСТВЕ ИЗОЛЯЦИОННОГО И СОЕДИНИТЕЛЬНОГО МАТЕРИАЛА

    Оштукатуривание – это процесс нанесения строительного раствора на поверхность для склеивания кирпичей, а также для покрытия той же самой внутренней стороны и потолочного раствора. Существуют разные марки и типы гипсовых растворов, а также способы нанесения одного и того же. Чтобы понять состав штукатурного материала или раствора, он состоит из цемента и песка с добавками в зависимости от требований. Например, при кладке кирпичей состав раствора отличается от того, что используется внутри или снаружи и на потолке. Миномет, необходимый для химически/тепло/водостойкого раствора, отличается.

    Важные факторы, которые следует учитывать при выборе цемента:

    Крайне важно, чтобы цемент не схватывался ни слишком быстро, ни слишком медленно. В первом случае может не хватить времени для транспортировки и укладки бетона до того, как он станет слишком жестким. Во втором случае слишком длительный период схватывания имеет тенденцию чрезмерно замедлять работу, а также может отсрочить фактическое использование конструкции из-за недостаточной прочности в желаемом возрасте.

    o   Схватывание не следует путать с закалкой, под которой понимается увеличение механической прочности после достижения определенной степени сопротивления проникновению запрессованного в нее специального приспособления.

    o   Время схватывания – это время, необходимое для затвердевания цементного теста до определенной консистенции.

    o Косвенно связан с начальной химической реакцией цемента с водой с образованием алюмосиликатного соединения.

    o   Время начального схватывания – это время, когда паста начинает терять свою пластичность.

    o   Испытание на время начального схватывания важно при транспортировке, укладке и уплотнении цементного бетона.

    o   Для задержки процесса гидратации или затвердевания требуется время первоначального схватывания.

    o   Время окончательного схватывания – это время, когда паста полностью теряет свою пластичность.

    o   Это время, необходимое для того, чтобы цементная паста или цементный бетон достаточно затвердели и приобрели форму формы, в которой они отлиты.

    ·        Определение периода времени окончательного схватывания облегчает безопасное удаление лесов или опалубки. За это время практически завершается первичная химическая реакция цемента с водой.

    ТРЕБОВАНИЯ К ХОРОШЕМУ ШТУКАТУРУ

    Штукатурный материал должен соответствовать следующим требованиям:

    § Он должен прилипать к фону и оставаться приклеенным при любых колебаниях времени года и других атмосферных условиях.

    § Он должен быть твердым и прочным.

    § Должен обладать хорошей обрабатываемостью.

    § Должна быть возможность применения при любых погодных условиях.

    § Должно быть экономически эффективным.

    § Должен эффективно предотвращать проникновение влаги.

    ВИДЫ РАСТВОРОВ ДЛЯ ШТУКАТУРКИ

    Выбор типа штукатурки зависит от следующих факторов:

    § Наличие вяжущих материалов.

    § Требования к долговечности.

    § Требования к отделке.

    § Атмосферные условия и колебания погоды.

    § Расположение поверхности (т. е. открытая поверхность или внутренние поверхности).

    ЦЕМЕНТНЫЙ РАСТВОР

    Цементный раствор является лучшим раствором для наружных штукатурных работ, так как он практически не гигроскопичен. Также предпочтительнее известковая штукатурка как в помещениях, так и во влажном климате. Цементный раствор намного прочнее известкового. Пропорция смеси (т. е. цемента :  песок) может варьироваться от  1:4 до 1:6 . Песок, используемый для штукатурки, должен быть чистым, крупным и угловатым. Цементная штукатурка наносится либо в два, либо в три слоя, первый из которых встречается чаще. Для некачественных работ иногда применяется однослойная штукатурка.

    КОЛИЧЕСТВО СЛОЕВ ШТУКАТУРКИ Фон, на который наносится штукатурка, зависит от типа конструкции стены, например, кладка из случайного щебня (R.R.), кладка из крупного щебня, кирпичная кладка

    ДВУХСЛОЙНАЯ ШТУКАТУРКА: Применяется следующая процедура:

    § Фон подготавливается путем зачистки шва на глубину 20 мм, очистки поверхности и ее тщательного увлажнения.

    § Если оштукатуриваемая поверхность очень неровная, перед нанесением первого слоя наносится предварительный слой для заполнения пустот.

    § Наносится первый слой или штукатурный слой толщиной, равной указанной толщине штукатурки за вычетом 2–3 мм. Для того, чтобы поддерживать равномерную толщину штукатурки, размер 15 см х 15 см. Таким образом формируются две точки по вертикали на расстоянии около 2 м, которые выравниваются с помощью отвеса. Ряд таких вертикальных стяжек формируется на подходящем расстоянии друг от друга. Затем на поверхность между последовательными стяжками наносится цементный раствор, после чего поверхность надлежащим образом обрабатывается.

    § Перед затвердеванием штукатурки ее соответствующим образом обрабатывают, чтобы обеспечить механический ключ для окончательного или финишного покрытия. Шпаклевочный слой наносится шпателем, вбивая раствор в швы и на поверхность. Шпаклевку выдерживают во влажном состоянии не менее 2 дней, а затем дают полностью высохнуть.

    § Толщина финишного или финишного слоя может варьироваться от 2 до 3 мм. Перед нанесением последнего слоя шпатлевку равномерно увлажняют. Окончательный слой наносится деревянными терками на идеально ровную поверхность и обрабатывается стальными мастерками. Насколько это возможно, финишное покрытие следует наносить сверху вниз  и завершать за одну операцию, чтобы устранить следы от стыков.

    ТРЕХСЛОЙНАЯ ШТУКАТУРКА

    Процедура нанесения трехслойной штукатурки аналогична двухслойной, за исключением того, что наносится промежуточный слой, известный как плавающий слой . Целью этого слоя штукатурки является приведение штукатурки к ровной поверхности. Толщина штукатурного слоя, плавающего слоя и отделки сохраняется от 9 до 10 мм, от 6 до 9 мм и от 2 до 3 мм соответственно. Шпаклевка делается шероховатой.

    Плавающее покрытие наносится примерно через 4–7 дней после нанесения первого слоя . Финишный слой можно наносить примерно через 6 часов после нанесения плавающего слоя.

    Штукатурка в один слой находится в плохом качестве для ректификации. Наносится так же, как и двухслойная штукатурка, за исключением того, что штукатурный слой, как и двухслойная штукатурка, наносится сразу же после того, как он достаточно затвердеет.

    ПОДГОТОВКА ФОНА

    При оштукатуривании новых поверхностей все кладочные швы должны быть зачищены на глубину 10 мм в кирпичной кладке и 15 мм в каменной кладке для обеспечения сцепления со штукатуркой. Все остатки раствора и пыль, а также цементное молоко (в случае свежеуложенного бетона) следует удалить с помощью жесткой проволочной щетки. Любые неровности выравниваются до применения рендеринга. При нанесении в три слоя локальные выступы не должны выступать за общую поверхность более чем на 10 мм, а локальные углубления не должны превышать 20 мм. Для двухслойной штукатурки эти ограничения составляют 5 мм и 10 мм соответственно. Поверхность должна быть промыта чистой водой и поддерживаться равномерно влажной для обеспечения оптимального всасывания. Ни в коем случае поверхность не должна быть настолько влажной, что это приведет к соскальзыванию сырого раствора, или настолько сухой, чтобы вызвать сильное всасывание, которое удаляет влагу из раствора и делает его слабым, пористым и рыхлым. Если штукатурка будет наноситься на старую поверхность, необходимо удалить всю грязь, масло, краску и т.д. Отслоившийся и осыпающийся слой штукатурки необходимо удалить на всю толщину, а поверхность фона следует обнажить, а швы тщательно зачистить. Поверхность следует мыть и поддерживать во влажном состоянии, чтобы добиться оптимального всасывания.

    ДЕФЕКТЫ ШТУКАТУРКИ

    В штукатурных работах могут возникать следующие дефекты:

    1.    Вздутие оштукатуренной поверхности позднего гашения строчных частиц в штукатурке.

    2.    Растрескивание

    Растрескивание представляет собой образование трещин или трещин в штукатурке, возникающее по следующим причинам:

    § Несовершенная подготовка фона.

    § Конструктивные дефекты в здании.

    § Неровность поверхности.

    § Движения на заднем плане из-за теплового расширения или быстрого высыхания.

    § Движения самой штукатурной поверхности вследствие расширения (в случае гипсовой штукатурки) или усадки (в случае известково-песчаной штукатурки).

    § Чрезмерная усадка из-за нанесения толстого слоя.

    § Дефект изготовления

    3.    Растрескивание: Это образование ряда волосяных трещин на оштукатуренной поверхности по тем же причинам, которые вызывают растрескивание.

    4.    Выцветание: Это беловатое кристаллическое вещество, которое появляется на поверхности из-за присутствия солей в гипсовых материалах, строительных материалах, таких как кирпичи, песок, цемент и т. д., и даже в воде. Это дает очень плохой внешний вид. Влияет на сцепление краски с поверхностью стены. Высолы можно в некоторой степени удалить путем многократного мытья поверхности сухой щеткой.

    5.    Отслаивание: Это образование очень рыхлой массы на оштукатуренной поверхности из-за плохого сцепления между последовательными слоями.

    6.    Отслоение: Полное смещение части оштукатуренной поверхности с образованием заплаты. Это также является результатом несовершенной связи.

    7.    Поппинг: Это образование конической дыры в оштукатуренной поверхности из-за присутствия некоторых частиц, которые расширяются при отверждении.

    8.    Пятна ржавчины: Иногда образуются при нанесении штукатурки на металлические рейки.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
