Как чертить в масштабе 1 500 в автокаде

Масштаб чертежа и размеров в AutoCAD

В этом видео и этой статье я разобрал больную для многих тему – масштабирование в Автокаде, в том числе следующие фишки:

– Как изменять масштаб объектов в Автокаде
– как увеличивать масштаб размеров в Автокад
– как уменьшить масштаб в AutoCAD
Как настраивать масштаб вида на Листе в Автокаде
– Как менять масштаб размеров, текстов и т.д.
– как выставлять для чертежа масштаб 1:1, 1:100, 1:200 и 1:500
– как менять масштаб в листе

Видео версия урока:

Нажмите для просмотра видеоурока

Пройдите базовый курс “AutoCAD за 40 минут” от автора, который Вы найдете по этой ссылке .

Текстовая версия урока:

Масштаб в Автокаде – тема, затрагивающая как чертежи, так и размеры и тексты. Также в уроке разобрано масштабирование Видов в пространстве Лист (Layout по-английски).

Многие проектировщики по сей день совершают ошибку – выполняют чертеж сразу в масштабе в бесконечном пространстве, которое находится на вкладке “Модель”:

Правильно же и рационально работать намного проще.

Выполняем наш чертеж в самом легком и “неприхотливом” масштабе – 1:1, на бесконечном рабочем полотне (пространство “Модель” как раз), и затем переходим на вкладку “Лист1”, и там уже задаем легко масштаб нашему виду, в так называемом Видовом экране:

Далее для задания масштаба нашему видовому экрану (ВЭ) в Автокаде поступают так:

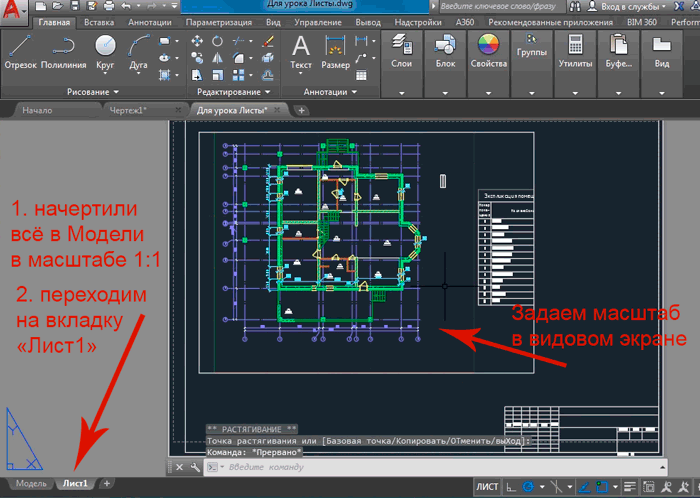

  1. Активируют видовой экран двойным щелчком левой кнопки мыши внутри него, т.е. в любом месте внутри прямоугольного контура ВЭ.
  2. “Находят” нужный чертеж из пространства Модель, то есть двигаем-двигаем-двигаем чертеж в Видовом экране, чтобы в его поле зрения разместить нужный чертеж. На примере это – план первого этажа коттеджа.
  3. Жмут по кнопке справа внизу на панели Режимов – см. картинку ниже.
  4. Выбирают масштаб из списка
  5. Центрируют чертеж в видовом экране БЕЗ зуммирования (без приближения и отдаления).
  6. Блокируют, т.е. фиксируют ВЭ, щелкнув опять же левой кнопкой мыши дважды, но уже за пределами его границ.

Теперь о масштабе размеров в Автокаде.

На огромных чертежах, выполненных в Модели в масштабе 1:1, размерные числа высотой в 2,5 мм и даже 5 мм превращаются зрительно в точку либо вообще их не видно. Ведь всё логично – чертеж имеет габаритные размеры по 5 – 10 метров. Что такое 3,5 миллиметра по сравнению с 5-ю метрами? незаметная штука

Так вот, для того чтобы в модели при масштабе чертежа 1:1 все размеры чисто визуально были больше (для читаемости), все ваши тексты и размеры должны быть выполнены в аннотативных стилях.

То сначала настраивается текстовый стиль и там задается Аннотативность, затем размерному стилю тоже задается аннотативность, для того чтобы и текст, и засечки и стрелки тоже визуально увеличивались на огромном строительном чертеже.

О настройке текстов и размеров у меня есть соответствующие видеоуроки.

Теперь и в Листах размеры у Вас будут всегда иметь размерные числа заранее заданной высоты (например 2,5 или 3,5 мм), при любом масштабе самого чертежа. В этом еще один бесспорный плюс Аннотативности.

Важно: не забудьте включить 2 опции, как показано на картинке ниже, чтобы не было такой оплошности: в Модели и в Листе у Вас, допустим, разные масштабы аннотаций выставлены, и Вы в Листе просто не видите такие размеры. Включите эти 2 режима, и всё будет всегда отображаются в Листах:

Обязательно получите мой более развернутый базовый Видео курс “AutoCAD за 40 минут”, нажав по картинке ниже:

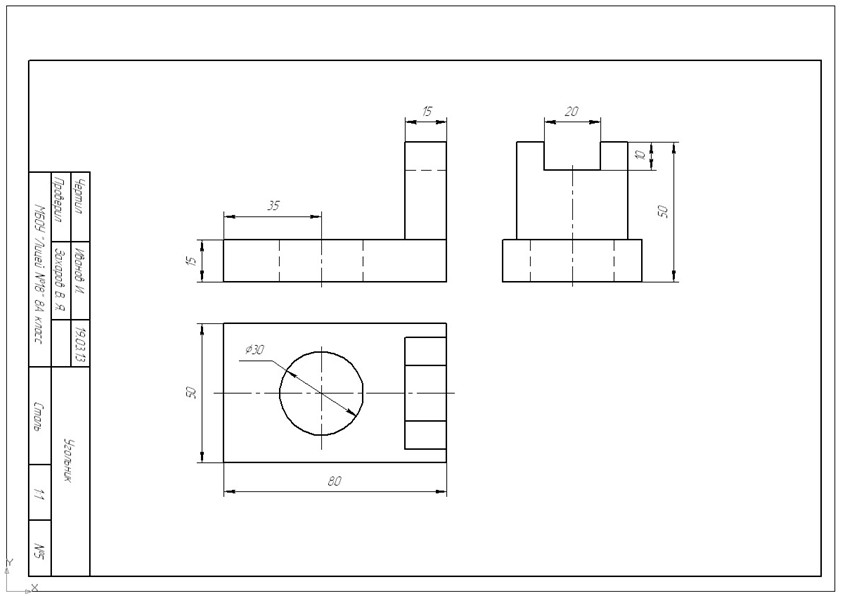

Как изменить масштаб чертежа в AutoCAD (1:1 или 1:500, 1:100 и т.д.)

В этой статье рассмотрим, как масштабировать в Автокаде не отдельный объект, а сразу весь чертеж. Если перед вами стоит вопрос изменения масштаба конкретного элемента, то ознакомьтесь со статьей «Команда AutoCAD — Масштаб».

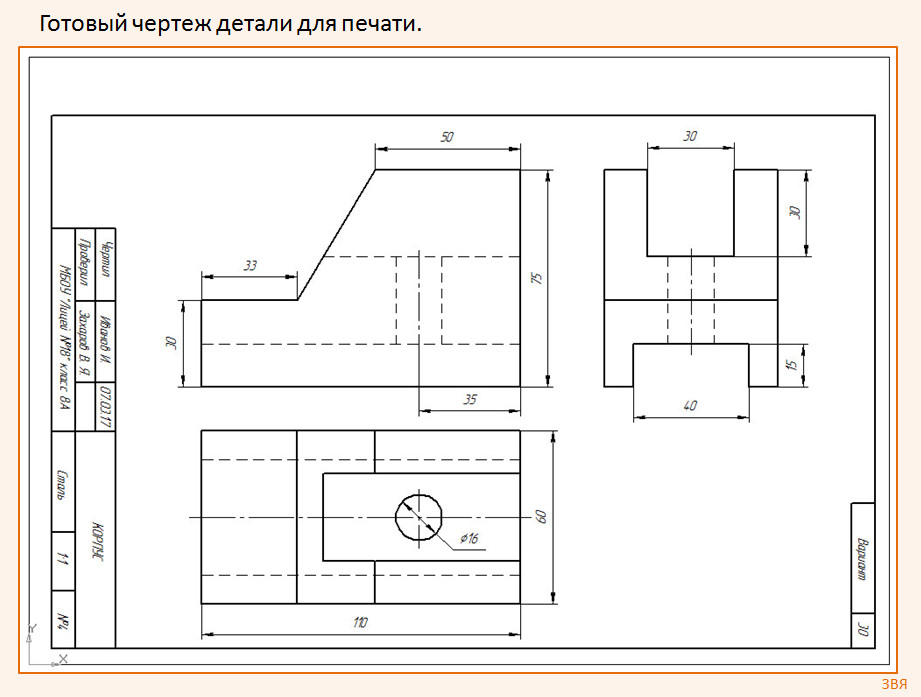

Работая в Автокаде, следует придерживаться правила: в пространстве Модели построение чертежа всегда и при любых обстоятельствах выполняется в размере 1:1 (см. видео про концепцию работы с пространствами Модель и Лист). Убедитесь, что на вкладке «Модель» в Автокад масштаб 1:1 (см. рис.).

Как поменять масштаб в Автокаде

В AutoCAD масштаб чертежа задается в правом нижнем углу в строке состояния (см. рис.). В Автокаде масштаб 1:100 или 2:1 выбирается из общего списка.

Рассмотрим, как изменять масштаб в Автокаде в пространстве Листа. Данная тема ранее была затронута ранее. Читайте, как в Автокаде сделать масштаб, отличный от стандартного, т.е. пользовательский, и как его применять к видовым экранам на Листах.

Масштаб Автокад видео и доп. материал

Предлагаю ознакомиться с бесплатным видеокурсом «Создание проекта от идеи до печати», в котором я затрагиваю тему, как настроить масштаб в Автокаде. Здесь речь идет про масштаб в Автокаде 2013, хотя существенной разницы с другими версиями нет.

Также можете посмотреть видеоролик про масштаб линии в Автокаде.

Особого внимания заслуживает масштаб размеров в Автокаде. В курсе «Оформление проектов по ГОСТ» про масштаб чертежа Автокад и простановку размеров при оформлении идет отдельная речь. В нём рассказывается, как пользоваться аннотативностью.

Как уменьшить масштаб в Автокаде отдельного объекта или, наоборот, увеличить с помощью нестандартного способа, смотрите в видеоуроке «Масштаб AutoCAD c помощью быстрого калькулятора».

Как настроить масштаб в Автокаде

Сегодня я расскажу, как настроить масштаб в Автокаде. Для чего же нужно настраивать масштаб в Autocad, и в каких ситуациях это необходимо делать? Ответ очевиден – в большинстве случаев размер чертежа ограничивается стандартными форматами А4, А3, А2 и т.д. Потребность в изменении масштаба возникает и при создании выносных элементов и разрезов, когда требуется увеличение фрагмента.

Как настроить масштаб в Автокаде

По умолчанию в программе задан масштаб 1:1. Предположим, что необходимо выполнить чертеж в масштабе 1:5. Конечно, можно сразу чертить все линии короче в 5 раз, но это очень неудобно, так как длину каждой линии придется делить на пять, хотя и тут есть одна хитрость. Не требуется в уме или на калькуляторе производить деление, эту операцию можно ввести сразу в значение длины отрезка.

Делить можно на любое число, также можно умножать на любое число, вычитать любое число и прибавлять – программа посчитает и изобразит отрезок нужной длины. Теперь Вы знаете один из способов, как настроить масштаб линий в Автокаде, но такой способ подходит только для единичных отрезков и линий. Важнее изменять масштаб готового чертежа или отдельного вида.

Рассмотрим, как настроить масштаб чертежа в Автокаде на простом примере. Выделяем изображение. Отрезки на виде можно выделять как по отдельности, так и все сразу. Для того чтобы выделить вид чертежа за один раз, необходимо кликнуть курсором в свободное место, отпустить кнопку мыши, затем выделить нужную область и еще раз кликнуть. На верхней панели, при открытой вкладке «Главная», находим кнопку «Масштаб», щелкаем по ней.

Зададим точку на чертеже, относительно которой произведем масштабирование. Рекомендую указывать точку пересечения отрезков, или начало координат.

Значение масштаба изменяется при движении курсора, меняется и размер элемента чертежа, но лучше вводить масштаб вручную, после ввода подтверждаем. Соответственно, вводим значение больше единицы для увеличения масштаба чертежа в Автокаде, и меньше единицы для уменьшения.

Для изменения масштаба чертежа в Автокаде есть еще один простой способ. Также выделяются необходимые линии чертежа, затем необходимо нажать правую кнопку мыши и в открывшемся меню выбрать «Масштаб».

Дальнейшие действия аналогичны предыдущему способу, аналогично задается базовая точка и вводится масштаб.

Теперь Вы знаете, как изменить масштаб в Автокаде. Стоит отметить, что при масштабировании углы остаются постоянными, но значения линейных и радиальных размеров изменяются, так как меняются длины отрезков, диаметры окружностей и т. д. Про это не стоит забывать при изменении масштаба чертежа, особенно важно проверить все размеры перед печатью или передачей проекта.

Настройка масштабов по ГОСТ в AutoCAD

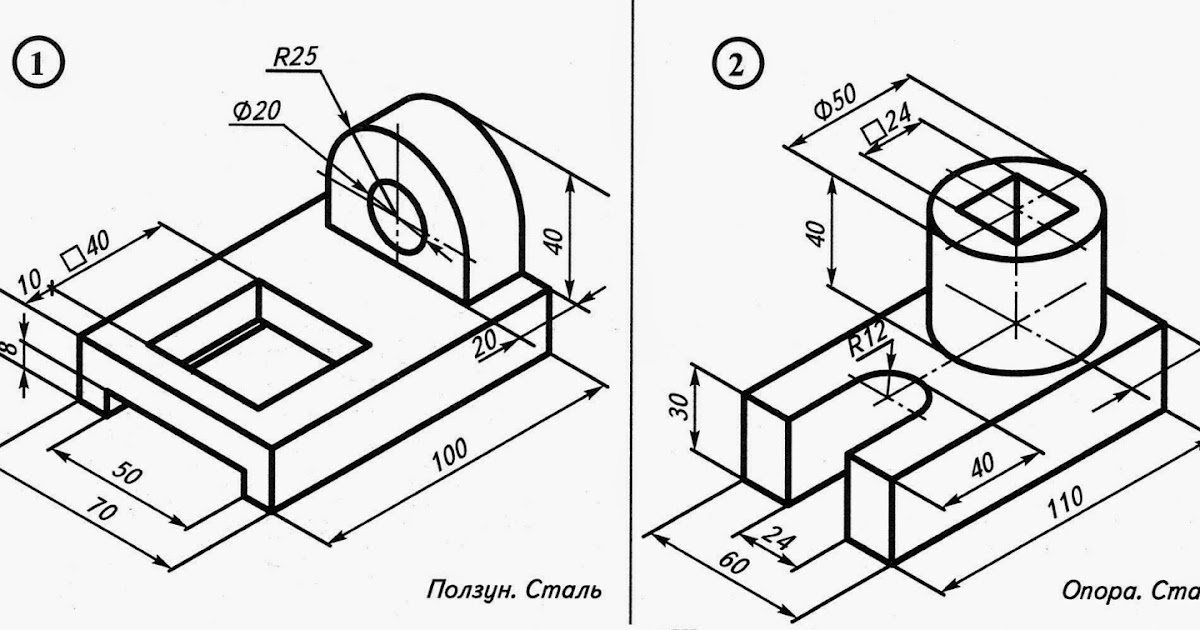

Чертежи должны выполнятся в натуральную величину (1:1) или в масштабе. ГОСТ 2.302-68 «ЕСКД. Масштабы» устанавливает масштабы изображений на чертежах и их обозначения для всех отраслей промышленности и строительства.

Масштабы уменьшения 1:2; 1:2,5; 1:4; 1:5; 1:10; 1:15; 1:20; 1:25; 1:40; 1:50; 1:75; 1:100; 1:200; 1:400; 1:500; 1:800; 1:1000
Натуральная величина 1:1
Масштабы увеличения 2:1; 2,5:1; 4:1; 5:1; 10:1; 20:1; 40:1; 50:1; 100:1

Раньше, когда чертили на бумаге, необходимо было пересчитывать каждый размер, чтобы правильно выполнить чертеж. Сейчас мало кто чертит вручную (да, да, еще встречаются такие «динозавры»), а используют программы, например AutoCAD. Излишне напрягать мозг и калькулятор смысла нет, поэтому все чертежи выполнятся в натуральную величину в пространстве Модели, а в пространство листа выводятся в необходимом масштабе.

Некоторые проектировщики «старой школы» продолжают и в AutoCAD чертить в масштабе, но я настоятельно не рекомендую так делать. Выполнить чертеж в натуральную величину гораздо быстрее и проще. А получить нужный вам фрагмент в нужном масштабе в пространстве Листа никакой сложности нет.

Оставим на время пространства Листа и Модели и вернёмся к масштабам. По-умолчанию в AutoCAD список масштабов отличается от ГОСТ. Ничего удивительного в этом нет, т.к. AutoCAD разрабатывается, в первую очередь, для иностранного рынка, а там другие стандарты. Этот список можно достаточно легко изменить и сделать соответствующим ГОСТ. Зачем нам дюймы?

Я покажу как настроить (удалить лишние масштабы, добавить нужные) список масштабов. Это делается один раз и больше не будет необходимости добавлять нужный масштаб вручную в каждый чертеж. После настройки масштабов AutoCAD все ваши новые чертежи будут содержать правильный список. «А что же со старыми чертежами?» — спросите вы. Там всё также просто. Четыре клика мышкой и список масштабов чертежа будет соответствовать ГОСТ.

Настраиваем список масштабов в 7 шагов (я приведу пример настройки для англоязычной версии):

  1. Запускаем AutoCAD;
  2. Вводим в командной строке «_options» и видим окно с настройками;
  3. Переключаемся на вкладку «User Preferences» и нажимаем кнопку «Default Scale List. »;
  4. При помощи кнопки «Delete» удаляем масштабы, не соответствующие ГОСТ;
  5. При помощи кнопки «Add. » добавляем новые масштабы. В верхнем поле вводим название масштаба. В левое нижнее поле вводим единицы в пространстве Листа, в правое — в пространстве Модели. Например, для масштаба уменьшения 1:100 в левом нижнем поле будет «1», а в правом нижнем — «100». Для масштаба увеличения — наоборот;
  6. Повторяем п.5 чтобы получить все масштабы;
  7. Закрываем все окна с настройками.

Всё! Теперь все ваши новые чертежи будут содержать правильный список масштабов. Займёмся старыми и чужими чертежами.

В старых чертежах и в чертежах, которые вы получаете от других людей, список масштабов наверняка отличается, если они не выполнили необходимы настройки, как мы. Также AutoCAD 2008 «грешил» неправильными масштабами, а точнее «замусориванием списка», подтягивая масштабы из внешних ссылок и добавляя в их название префикс «XREF_». Избавимся от них в четыре клика мышкой:

  1. В пространстве Модели кликаем на текущий аннотативный масштаб и выбираем из списка «Custom. » Это 1-й и 2-й клики. Можно набрать в командной строке «_scalelistedit»;
  2. Видим уже знакомое окно. Нажимаем кнопку «Reset». Происходит сброс списка масштабов чертежа, он приводится к виду по-умолчанию (как мы настроили). Это 3-й клик;
  3. Закрываем окно. Это 4-й клик мышкой.

Для тех, кто ненавидит мышь, все эти настройки (добавление, удаление, редактирование, сброс) можно выполнить из командной строки AutoCAD вообще не открывая никаких окон

Масштаб чертежа и размеров в AutoCAD


В этом видео и этой статье я разобрал больную для многих тему – масштабирование в Автокаде, в том числе следующие фишки:

– Как изменять масштаб объектов в Автокаде
– как увеличивать масштаб размеров в Автокад
– как уменьшить масштаб в AutoCAD
Как настраивать масштаб вида на Листе в Автокаде
– Как менять масштаб размеров, текстов и т.д.
– как выставлять для чертежа масштаб 1:1, 1:100, 1:200 и 1:500
– как менять масштаб в листе

Приятного просмотра 🙂

Видео версия урока:



Пройдите базовый курс “AutoCAD за 40 минут” от автора, который Вы найдете по этой ссылке.

Текстовая версия урока:

Масштаб в Автокаде – тема, затрагивающая как чертежи, так и размеры и тексты. Также в уроке разобрано масштабирование Видов в пространстве Лист (Layout по-английски).

Многие проектировщики по сей день совершают ошибку – выполняют чертеж сразу в масштабе в бесконечном пространстве, которое находится на вкладке “Модель”:





Правильно же и рационально работать намного проще.

Выполняем наш чертеж в самом легком и “неприхотливом” масштабе – 1:1, на бесконечном рабочем полотне (пространство “Модель” как раз), и затем переходим на вкладку “Лист1”, и там уже задаем легко масштаб нашему виду, в так называемом Видовом экране:



Далее для задания масштаба нашему видовому экрану (ВЭ) в Автокаде поступают так:

  1. Активируют видовой экран двойным щелчком левой кнопки мыши внутри него, т.е. в любом месте внутри прямоугольного контура ВЭ.
  2. “Находят” нужный чертеж из пространства Модель, то есть двигаем-двигаем-двигаем чертеж в Видовом экране, чтобы в его поле зрения разместить нужный чертеж. На примере это – план первого этажа коттеджа.
  3. Жмут по кнопке справа внизу на панели Режимов – см. картинку ниже.
  4. Выбирают масштаб из списка
  5. Центрируют чертеж в видовом экране БЕЗ зуммирования (без приближения и отдаления).
  6. Блокируют, т.е. фиксируют ВЭ, щелкнув опять же левой кнопкой мыши дважды, но уже за пределами его границ.





Теперь о масштабе размеров в Автокаде.

На огромных чертежах, выполненных в Модели в масштабе 1:1, размерные числа высотой в 2,5 мм и даже 5 мм превращаются зрительно в точку либо вообще их не видно. Ведь всё логично – чертеж имеет габаритные размеры по 5 – 10 метров. Что такое 3,5 миллиметра по сравнению с 5-ю метрами? незаметная штука 🙂

Так вот, для того чтобы в модели при масштабе чертежа 1:1 все размеры чисто визуально были больше (для читаемости), все ваши тексты и размеры должны быть выполнены в аннотативных стилях.

То сначала настраивается текстовый стиль и там задается Аннотативность, затем размерному стилю тоже задается аннотативность, для того чтобы и текст, и засечки и стрелки тоже визуально увеличивались на огромном строительном чертеже.





О настройке текстов и размеров у меня есть соответствующие видеоуроки.

Теперь и в Листах размеры у Вас будут всегда иметь размерные числа заранее заданной высоты (например 2,5 или 3,5 мм), при любом масштабе самого чертежа. В этом еще один бесспорный плюс Аннотативности.

Важно: не забудьте включить 2 опции, как показано на картинке ниже, чтобы не было такой оплошности: в Модели и в Листе у Вас, допустим, разные масштабы аннотаций выставлены, и Вы в Листе просто не видите такие размеры. Включите эти 2 режима, и всё будет всегда отображаются в Листах:





Обязательно получите мой более развернутый базовый Видео курс “AutoCAD за 40 минут”, нажав по картинке ниже:



Поделиться с друзьями этой статьей





Как нарисовать план этажа в масштабе

Если вы когда-нибудь хотели научиться рисовать план этажа, то у меня есть вы. Я покажу вам, насколько это просто, и дам вам два способа сделать это. Если вы можете использовать рулетку и провести несколько прямых линий с помощью линейки, вы можете это сделать!

Этот пост может содержать партнерские ссылки. Если вы решите приобрести рекомендуемый продукт, я могу получить небольшую комиссию без каких-либо дополнительных затрат для вас.   Это помогает мне предоставлять вам этот замечательный контент каждую неделю. Будьте уверены, что я не буду рекомендовать продукт, который я не использовал бы сам.

Этот пост предназначен для разработки плана этажа для реальной жизни. Я научу вас, как нарисовать базовый план этажа и как сделать шаблоны мебели, используя грубый набросок, бумагу с сеткой и/или обычную бумагу.

Вы узнаете, что неплохо составить план этажа, чтобы убедиться, что у вас достаточно места для мебели, которую вы планируете купить. Это лучший способ убедиться, что вы не тратите деньги на мебель, которая не вписывается в ваше пространство.

Кстати, это тот же процесс проектирования, который дизайнеры использовали бы для планирования пространства, если бы у них не было дорогого программного обеспечения для проектирования и им приходилось использовать традиционные методы.

Этот пост не для рисования профессиональных планов этажей. В этом посте я не буду рассматривать чертежи фасада или вид фасада, архитектурные чертежи, новый дизайн дома или планы дома.

Это просто для создания основных планов этажей, чтобы помочь с расстановкой мебели, прорисовкой формы комнаты, окон, дверей и других простых конструкций в вашей комнате. Если вам нужны точные планы этажей, я бы обратился за помощью к дизайнеру.

Почему важно рисовать план этажа в масштабе?

Составление плана этажа в масштабе важно по нескольким причинам. Во-первых, это сэкономит вам массу времени и сил. Представьте, что вы хотите переставить мебель в своей комнате. Обычно вы перемещаете мебель из стороны в сторону, пока не выясните, что подходит и что выглядит хорошо. Затем, после нескольких часов изнурительной тяжелой работы, вы можете даже не быть довольны результатами.

Во-вторых, это может сэкономить вам сотни или даже тысячи долларов. Представьте, что вы покупаете новую секцию, а через несколько недель ее доставляют, и она не помещается в комнате. ФУ! Не делайте этого. Сначала нарисуйте план этажа, чтобы не совершить эту ошибку!

Сделав собственный план этажа в масштабе, вы сможете выполнять тяжелую работу на листе бумаги. В буквальном смысле вы можете перемещать мебель по плану, пока она не станет такой, какой вы хотите. В комнате даже пальцем не пошевелишь. Это сэкономит вам часы проб и ошибок и, возможно, сожжет много калорий. 😉

Вам может понравиться это…

Дополнительные советы по декорированию смотрите в моем посте Как украсить как профессионал . Я делюсь множеством советов, чтобы показать вам, как сделать комнату такой, какой ее создают дизайнеры.

Примечание:

В качестве примера в этом посте я использую свою гостиную 16 x 20 футов. Тем не менее, я проведу вас шаг за шагом, чтобы создать план комнаты в вашем доме.

Вот изображение моей реальной комнаты, на основе которого я создал этот увеличенный рисунок. Используйте его для ссылки на примеры на чертежах плана этажа.

Рисование грубых очертаний комнаты

Первый шаг, чтобы начать рисовать наш простой план этажа, это начертить на листе бумаги набросок основного плана вашей комнаты. Нет линейки. Просто нарисуйте карандашом четыре внутренние стены вашей комнаты и покажите примерное расположение дверей и окон. Мы не собираемся иметь дело с наружными стенами, потому что в этом посте мы просто фокусируемся на одной комнате за раз.

Это просто для справки. Вы сделаете настоящий масштабный рисунок на другом листе бумаги позже.

Как измерить вашу комнату

Самый простой способ записать ваши измерения — использовать рулетку для измерения фактической стены от одного конца до другого. Запишите размеры на чертеже в футах и ​​дюймах.

Начните с начала самой длинной стены и измерьте ширину комнаты. Измерьте расстояние от него до начала двери, окна или другой постоянной конструкции. Отметьте это измерение на своем плане. См. изображение ниже.

Измерьте следующий элемент на стене, отметьте его на плане и продолжайте измерять и отмечать все по всей стене.

Используйте параллельные линии с небольшими перпендикулярными отметками, чтобы показать, что представляет измерение. Сделайте это для всех ваших стен.

Далее мы возьмем этот чертеж и измерения и масштабируем их, используя лист миллиметровой бумаги.

Как нарисовать план этажа с помощью листа миллиметровой бумаги

Самый простой способ сделать план в масштабе — использовать миллиметровую бумагу. Чтобы использовать этот метод, вы в основном считаете квадраты как футы. Например, если ваша стена была 12 футов 6 дюймов (двенадцать футов, шесть дюймов), ваша линия будет иметь длину 12 1/2 квадратов.

Размер ваших окон изменится с 3 футов (футов) на 3 квадрата. Размер камина может варьироваться от 5 футов (футов) до 5 квадратов и так далее.

Одна вещь, о которой следует помнить при выполнении чертежа в масштабе на миллиметровой бумаге; Если ваша комната маленькая, ваш рисунок в масштабе тоже будет маленьким. Вы можете решить эту проблему двумя способами.

1. Увеличьте план этажа, используя 2 квадрата на фут. Это удвоит ваш план.

Вверху: Вы можете видеть, что пытаться передвигать виртуальную мебель на этом листе бумаги было бы трудно, потому что размер комнаты такой маленький.

Чтобы исправить это, нарисуйте свою комнату 12 x 12, используя два квадрата на фут . Теперь вы можете видеть, что план комнаты занимает большую часть бумаги размером 8 1/2 x 11 дюймов. Это будет намного проще в использовании.

Помните, что если вы удвоите план комнаты, вам также придется удвоить все элементы, входящие в комнату. Двери, окна, мебель, все.

2. Увеличьте план этажа с помощью принтера.

НО …если вы сделаете это, вам также придется увеличить все, что вы рисуете для плана, например, мебель, на тот же процент. ЭТО ОЧЕНЬ ВАЖНО!

Вы просто начертите свой план методом 1′ = 1 квадрат, а затем увеличите план на принтере. Запомните процент, который вы использовали для увеличения плана, затем таким же образом увеличьте план мебели. (Подробнее ниже)

Получите версию этого поста в формате PDF для печати!

Поставляется в комплекте с шаблоном мебели для печати и листом сетки всего за $10

ПОЛУЧИТЕ ЭТО ЗДЕСЬ!

Как передать рисунок от руки с помощью

измерений на миллиметровой бумаге.

На изображении ниже я показываю вам, как я нарисовал свою гостиную 16 x 20 футов. Вы собираетесь взять рисунок от руки и перевести ноги в квадраты.

Начните с рисования контура комнаты сплошными линиями. (Обозначено ниже черным квадратом.) 16 футов = 16 квадратов, 20 футов = 20 квадратов.

Теперь вы собираетесь добавить размер всей комнаты. (Обозначено красной линией с размером комнаты между ними.)

Оставьте место между стеной (сплошная линия) и размером стены, потому что чуть позже мы добавим размеры дверей и окон между ними.

Черные числа просто показывают вам, как я считал квадраты 20 квадратов = 20 футов. Вы не будете писать эти числа на своей бумаге.

Если у вас есть комната, которая не является прямоугольником или квадратом, а вместо этого имеет выступы или наклонные стены, вам нужно будет нарисовать ее на бумаге так же, как в комнате.

Как рисовать двери, окна и другие постоянные конструкции

Теперь вам нужно нарисовать все, что постоянно находится в комнате. Постоянными конструкциями могут быть двери, окна, камин, встроенные шкафы, лестницы или любые другие конструкции, которые нельзя перемещать и которые могут повлиять на расположение вашей мебели. Посмотрите, как их нарисовать на следующем шаге, или вы можете использовать чертежный шаблон.

Убедитесь, что ваш шаблон имеет тот же масштаб, который вы используете для рисования плана. Это должно быть (Масштаб: 1/4 дюйма = 1 фут), что является типичной миллиметровой бумагой. Не волнуйтесь, это измерение — это просто размер квадратов. Это не повлияет на то, как вы будете передавать свои измерения. Просто убедитесь, что миллиметровка, которую вы используете, такая же, как и шаблон, который вы покупаете.

Вы будете использовать свой рисунок от руки, чтобы перенести свои фактические измерения на миллиметровую бумагу, используя 1 квадрат на 1 фут или (2 квадрата на 1 фут, если ваша комната маленькая).

После записи измерений используйте линейку для сделайте параллельные линии и перпендикулярные отметки, также называемые размерными линиями, чтобы показать, где вы начинаете и заканчиваете свои измерения.

В следующем разделе я научу вас, как сделать их похожими на настоящие двери и окна.

У меня есть встроенные элементы, которые проходят по всей длине одной стены и останавливаются прямо перед двумя боковыми окнами. Я бы нарисовал их в плане, как на картинке ниже. Используя квадраты, вы можете увидеть, что мои встроенные устройства имеют размеры 2 фута в глубину и 16 футов в длину.

В приведенном ниже примере ( нижние измерения, начиная справа) Я начинаю со стены 2 фута 8 дюймов, затем размер окон составляет 3 фута 1 дюйм   Затем появляется больше места на стене 2 фута 3 дюйма, затем окно 3 фута 1 дюйм, затем стена 2 фута 3 дюйма, затем окно 3 фута 1 дюйм, пространство стены в 9 дюймов и, наконец, мои встроенные модули размером 2 фута в глубину. * Извините, я пропустил размер 9 дюймов на чертеже.

Подсказка:

Если сложить все эти отдельные измерения, то получится общая длина стены. Если это не так, перепроверьте свои измерения.

Для расстановки мебели не обязательно быть точным. Дюйм или два для всей стены в порядке. Вы просто используете это, чтобы помочь вам разместить мебель, и дюйм здесь или там не испортит все.

Однако, если вы пытаетесь втиснуть что-то в ограниченное пространство, например, кухонные шкафы, которые должны помещаться между двумя стенами, вам потребуются точные измерения.

В этом случае вам лучше обратиться к профессионалу, который нарисует план этажа, чтобы убедиться, что у вас не возникнет никаких проблем. Гораздо безопаснее использовать планы этажей в масштабе для таких областей вашего дома, как гостиная, столовая или спальня. Но пока вы не имеете дело со шкафами, бытовой техникой или сантехникой, все должно быть в порядке.

Как нарисовать оконный проем на плане этажа

Если у вас есть окно , теперь вы можете сделать его похожим на окно, добавив линии снаружи и внутри стены, чтобы соединить ваши перпендикулярные измерительные метки. . Это похоже на коробку с линией посередине. См. красный кружок.

Как нарисовать дверь и дверной проем на плане этажа

Если вы рисуете дверной проем или проем в стене , то отметьте начало и конец перпендикулярными линиями. Затем сотрите линию стены между ними, чтобы показать отверстие.

Если у вас есть реальная дверь в дверном проеме, вы можете показать поворот двери , добавив линию и кривую. Важно отметить на плане распашную дверь. Таким образом, вы знаете, что не стоит ставить предмет мебели на пути к двери, чтобы она могла правильно открываться и закрываться.

В приведенном ниже примере нарисованы мои французские двери, ведущие наружу. Именно поэтому он выглядит как окна с распашной дверью. Если бы это была обычная деревянная дверь, я бы показал это на плане, стерев линию между отметками и добавив поворот двери.

Как нарисовать камин на плане этажа

Чтобы отметить камин , нарисуйте его, как показано на примере ниже. Конечно, ваш камин может выглядеть иначе, чем этот. Важны размеры, а не форма, поэтому не волнуйтесь о том, чтобы сделать ее идеальной.

Как нарисовать лестницу на плане этажа

Чтобы показать лестницу в комнате, вы просто нарисуете прямоугольник размером с лестницу. Вы также можете добавить лестницу, добавив линии. Затем вы добавите стрелку, показывающую, идет ли лестница вверх или вниз из этой комнаты.

Теперь, когда вся ваша комната измерена и начерчена в масштабе, вы также собираетесь измерить и нарисовать все предметы мебели. Я покажу вам, как это сделать, в разделе «Измерение и масштабирование содержимого вашей комнаты» ниже.

Но сначала я хочу показать вам, как нарисовать план этажа с помощью простого листа бумаги и линейки. Это ссылка на архитектурную линейку, которая имеет разные шкалы прямо на линейке. Но можно и обычной линейкой.

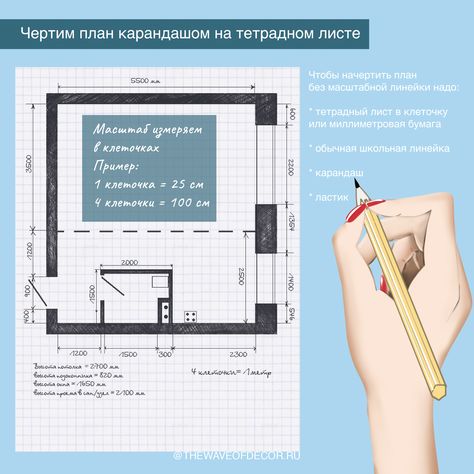

Как нарисовать план этажа с помощью простой бумаги, линейки и карандаша.

Если вы только начинаете, лучше всего использовать метод миллиметровки. Но если у вас есть только обычная бумага, это все еще возможно.

Начиная с комнаты, нарисованной от руки, если вы измеряли комнату в дюймах, а не в футах и ​​дюймах, вы можете сначала преобразовать эти измерения в футы и дюймы, чтобы упростить этот шаг. См. пример ниже. 62,75″ = 5′ 3″

С помощью линейки вы переведете все измерения из футов и дюймов в дюймы и доли дюймов.

Я знаю, что только что сказал вам перевести в футы и дюймы. Но это другое. Повесить там. Это проще, чем кажется.

Вот пример.

Если размер вашей стены составляет 12 футов 6 дюймов (двенадцать футов шесть дюймов), то вы проведете линейкой прямую линию длиной 12,6 дюйма (двенадцать с половиной дюймов). Вы переводите футы в дюймы, а дюймы в доли дюймов. Если вы сохраните измерение на уровне 62,75 дюйма, вы не сможете правильно преобразовать его. Есть смысл?

Повторите это для всех ваших стен.

По сути, мы уменьшаем вашу комнату, чтобы она поместилась на листе бумаги, сохраняя при этом масштаб всего в ней прежним.

Если ваша комната больше, чем 8 футов (футов) x 11 футов (футов), вам понадобится лист бумаги большего размера, потому что ваш рисунок будет больше, чем лист бумаги 8 1/2 x 11.

Размер моей комнаты 16 футов на 20 футов, поэтому мне понадобится лист бумаги побольше размером не менее 16 на 20 дюймов. На самом деле больше, потому что мне нужно место, чтобы написать свои измерения на внешней стороне стен.

Ниже приведен мой первоначальный масштабный рисунок, показывающий стены на высоте 16 и 20 футов.

Вы также можете использовать линейку архитектора, и она сделает часть работы за вас. В основном линейка имеет разные стороны, и каждая сторона имеет разное измерение шкалы.

Итак, если ваш рисунок имеет масштаб 1/4″, вы можете просто перевернуть линейку на сторону линейки 1/4″ и отметить свои измерения.

Как перенести размеры с вашего рисунка от руки на чертеж в масштабе

Теперь вам нужно взять рисунок с дверями, окнами и капитальными конструкциями, который вы нарисовали в начале этого урока, и перенести их на новый чертеж.

Вы в основном берете размеры с вашего рисунка от руки, меняете их на дюймы и отмечаете на масштабном плане с помощью линейки.

Вы будете рисовать так же, как и на миллиметровой бумаге, но вместо того, чтобы считать квадраты, будете измерять и отмечать линейкой на обычной бумаге.

Ниже вы можете видеть, что я измерил некоторые участки стены, окно и французскую дверь на моей первой стене с помощью линий. Линейка показывает вам, как я изменил свой размер французской двери с (шесть футов и три дюйма) фактического размера двери на (шесть и три дюйма) нашего масштабированного измерения, и отметил это измерение перпендикулярными линиями.

Сделайте это для всех ваших измерений, начиная с начала стены до конца стены. Вы все еще собираетесь написать фактическое измерение на плане. Вы просто меняете размер своего рисунка.

Проделайте это со всеми своими стенами, окнами, дверями и постоянными конструкциями.

Это определенно сложнее, чем использование миллиметровой бумаги. Но как только вы освоитесь, это не так уж и плохо. Я настоятельно рекомендую начать с миллиметровой бумаги в первый раз.

Как нарисовать мебель в масштабе

Измерение и масштабирование содержимого вашей комнаты

После того, как вы нарисовали всю комнату в масштабе, теперь вы можете измерить все, что вы собираетесь разместить в ней. Мебель, ковры, напольные растения, торшеры и т. д.

Если вы используете существующую мебель, просто измерьте ее так же, как вы измеряли комнату, и преобразуйте ее в масштаб.

Пример: если ваш диван имеет размеры 7 футов в длину и 3 фута в глубину, то ваш масштабированный диван будет иметь размер 7 дюймов на 3 дюйма для метода с использованием обычной бумаги. Или 7 квадратов на 3 квадрата, если вы используете метод миллиметровки.

Если вы покупаете новую мебель, то снимите мерки и переведите их таким же образом… перед покупкой!

* Только помните… вы должны использовать один из методов как для комнаты, так и для мебели.

Если вы рисовали свою комнату методом обычной бумаги, то нарисуйте мебель с помощью обычной бумаги и линейки.

Если вы нарисовали свою комнату на миллиметровой бумаге, нарисуйте свою мебель на миллиметровой бумаге, используя метод квадратов. 1 кв. = 1′ или 2 кв. = 1′

И если вы использовали принтер для увеличения плана этажа, используйте тот же процент для увеличения предметов мебели после того, как вы начертите их все на одном листе бумаги.

Перенесите размеры мебели на план

Нарисуйте все, что входит в комнату, с помощью линейки на отдельном листе обычной бумаги или миллиметровой бумаги. Затем пометьте их.

Затем вы вырежете эти кусочки. Они должны выглядеть примерно так, как в этом примере ниже. Я показываю вам версию на миллиметровой бумаге с плотностью 1 квадрат на фут.

*Помните, если вы нарисовали свою комнату с 2 квадратами на фут, то и ваша мебель должна быть с 2 квадратами на фут! Если вы этого не сделаете, все ваши весы будут сбиты, и дизайн вашей комнаты будет неправильным.

Не забудьте отметить каждую часть, чтобы вы знали, что это такое. Не забывайте, что если вы увеличили рисунок комнаты, вы захотите увеличить эту страницу так же, как , прежде чем вырезать части.

Нужна помощь в рисовании этих предметов мебели? Попробуйте использовать несколько шаблонов планов этажей. Помните о масштабе при выборе миллиметровки и шаблонов. Убедитесь, что они одного масштаба. Самый распространенный масштаб — 1/4″ = 1′. Но есть еще 1/2″ = 1′ и 1/8″ = 1′ Для нашего чертежа масштаб будет 1/4″. Это будет один квадрат на листе миллиметровой бумаги размером 1/4 дюйма.

Как использовать масштабированный план этажа

Теперь, когда у вас есть масштаб комнаты и предметы мебели, вы можете перемещать вырезы мебели в комнате сколько угодно, пока не найдете идеальное расположение для вашего пространства.

Позаботьтесь о хорошем транспортном потоке, убедитесь, что ваша мебель обращена к вашему фокусу и не блокирует дверные проемы.

Моя реальная планировка мебели в комнате

Вы можете точно увидеть, как вся ваша мебель впишется в комнату, просто перемещая мебель на плане этажа.

Обратите внимание, что во втором примере расстановка мебели не оптимальна. Секция фактически блокирует часть входа в комнату и немного блокирует французские двери. Всего за две секунды я могу увидеть, где моя мебель будет работать, а где нет.

Резюме…

Когда вы рисуете планы этажей в масштабе, это сэкономит вам много времени и нервов при украшении или покупке вашей комнаты. Держите свой план в безопасности, и в следующий раз, когда вы столкнетесь с проблемой украшения, вы сможете вытащить ее и поиграть с идеями в свое удовольствие.

Если вы решили попробовать использовать программу для создания цифровых планов этажей, начните с программы Room Sketcher, и она бесплатна.

Если у вас есть вопросы или комментарии, пишите их ниже.

Похожие сообщения…

Лучшие приложения для рисования в масштабе для цифрового искусства

Этот пост может содержать партнерские ссылки, что означает, что я могу заработать комиссию, если вы решите совершить покупку по моим ссылкам.

Когда дело доходит до реалистичного рисунка, масштаб — это то, что может очень быстро разочаровать. Использование математики, чтобы понять, насколько большими должны быть ваши фигуры, внезапно превращает расслабляющую художественную сессию в сложную путаницу измерений. Но с современными технологиями рисовать в масштабе не так сложно.

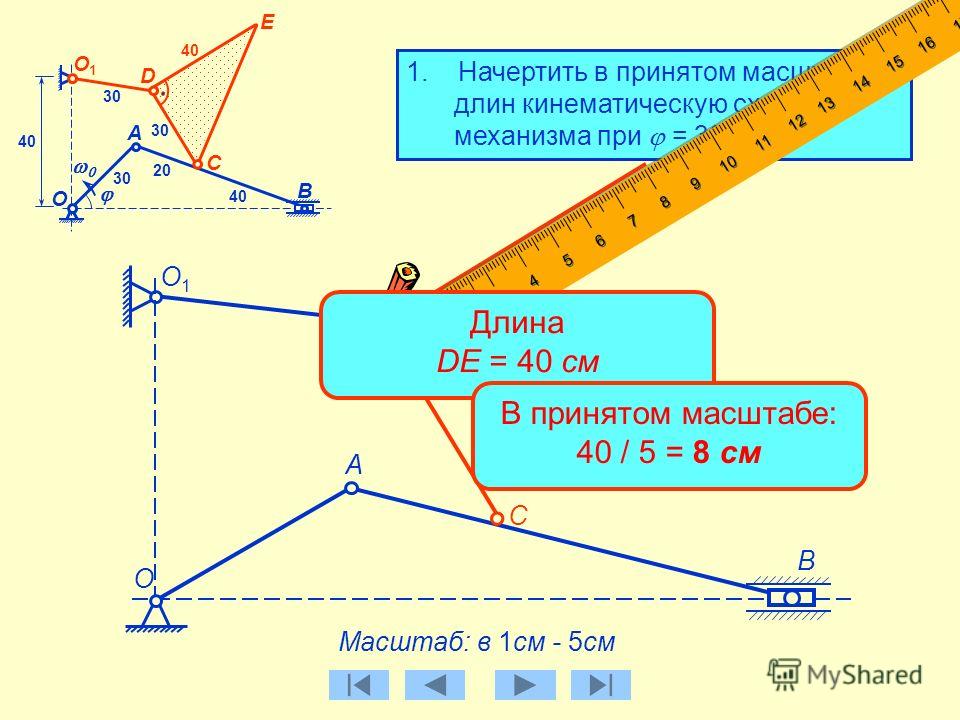

Рисование в масштабе — это когда объекты и фигуры рисуются пропорционально друг другу путем уменьшения или увеличения их до определенного масштаба, который определяется путем деления длины реального объекта на длину бумаги. Шкала показана как отношение; 10:1, например.

Вместо того, чтобы заниматься математикой рисования в масштабе вручную, есть отличные приложения, которые сделают всю тяжелую работу за вас. Давайте углубимся в то, как работает масштабирование и как эти приложения могут вам помочь.

Как нарисовать что-то в масштабе?

Чтобы нарисовать что-то в масштабе, вам нужно определить, насколько велик один объект по отношению к другому.

Например, предположим, что в моем кабинете может поместиться 10 столов. Масштаб будет 1 офис на 10 столов или 10:1. Теперь предположим, что я хочу нарисовать свой офис в масштабе. Если я знаю, что в моем офисе помещается 10 столов, и я решаю, что весь мой лист бумаги будет представлять размер моего офиса, рисунок моего стола должен занимать 1/10 размера листа. По сути, я должен быть в состоянии нарисовать 10 столов одинакового размера на моем листе бумаги «офисного размера». Это масштабирование.

Проще говоря, соотношение 1:10 означает, что на каждые 10 рабочих мест приходится 1 офис.

При работе с фактическими измерениями масштабирование может усложниться. Предположим, что фактическая длина моего офиса составляет 20 футов, а мой стол — 2 фута. Моя бумага 1 фут. Чтобы было проще, переведем все в дюймы. Офис 240 дюймов, стол 24 дюйма, бумага 12 дюймов.

Помните, что я хочу, чтобы размер моего офиса был равен размеру моей бумаги, поэтому я делю фактический размер моего офиса на размер моей бумаги: 240/12=20 дюймов. Это дает нам соотношение 1:20, что означает, что каждый дюйм моего рисунка соответствует 20 дюймам в реальной жизни. Итак, если размер моего стола в реальной жизни составляет 24 дюйма, я хочу, чтобы на моем рисунке он был чуть больше дюйма, чтобы он выглядел в масштабе (источник).

Даже если вы, вероятно, прекрасно проводите время со всей этой математикой, если вы цифровой художник, технологии дали нам несколько простых способов забыть о вычислениях и автоматически рисовать в масштабе. Вот несколько отличных вариантов приложений, которые могут рисовать в масштабе.

Следует отметить, что многие из этих приложений ориентированы на архитекторов, поскольку архитекторы так много работают с масштабом. Представьте себе здание, где дверь размером с первый этаж. Не стесняйтесь проявлять творческий подход к ним и отходить от рисунков зданий.

1) Arrette Sketch

Что мне очень нравится в Arrette Sketch, так это то, что он был разработан для художников и любителей. Технически это просто базовая версия их более сложной программы Arrette Scale, но она выполняет работу художника, которому не нужно использовать свой рисунок, чтобы построить настоящее здание. Arrette Sketch позволяет художникам использовать свои iPad для рисования от руки, сохраняя пропорции масштаба и размеров. Редакция Arrette Sketch абсолютно бесплатна, так что с ней стоит поэкспериментировать.

У Arrette есть специальное приложение для архитекторов и градостроителей под названием Arrette Scale, которое можно использовать с iPad за 8,99 долларов. В отличие от Arrette Sketch, Arrette Scale имеет более точные инструменты измерения и краев. Он также позволяет экспортировать вашу работу в формате PDF, чего не делает их версия Sketch. Масштаб гораздо больше ориентирован на дизайнеров-нехудожников, которым нужна функциональная программа для понимания и создания зданий.

2) ArchiSketch

ArchiSketch — еще одно бесплатное приложение с платным обновлением, позволяющее легко рисовать в масштабе. Первоначально разработанное для архитекторов и дизайнеров, это приложение может быть очень полезным и для художников.

Что мне особенно нравится в ArchiSketch, так это то, что он позволяет импортировать уже сделанные рисунки. Не знаю, как вы, но бывают случаи, когда я рисую от руки и, хоть убей, не могу понять, почему неправильный размер. С ArchiSketch просто импортируйте его и используйте направляющие и измерения, чтобы увидеть, где вы ошиблись.

Важным преимуществом ArchiSketch является то, что у них есть отличная коллекция вспомогательных видеороликов и учебных пособий, которые помогут вам изучить программу и извлечь из нее максимальную пользу. Изучение новых программ может иметь крутую кривую обучения, поэтому неоценимую помощь может оказать некоторая поддержка за руку. У них также есть группа поддержки, поэтому вы можете быстро связаться с кем-то по электронной почте, если застряли.

ArchiSketch от Open Screen Ltd на Vimeo.

3) Понятия

Понятия имеют функцию масштабирования, но предназначены для гораздо большего. Используйте его для рисования объектов и зданий в масштабе, абстрактного искусства, рисунков или даже просто рукописных заметок. Возможности приложения просто потрясающие.

Хотя Concepts является бесплатным, у них есть модель Pay-As-You-Go для кистей, пакетов объектов и экспорта в различных формах. Вполне вероятно, что в какой-то момент вам придется за что-то заплатить, если вы влюбитесь в это приложение и захотите использовать его для всего, что оно предлагает. Тем не менее, стоит попробовать бесплатную версию и посмотреть, расцветает ли роман.

4) Morpholio Trace

Как следует из названия, Morpholio Trace позволяет вам, ну, отслеживать. Это приложение отлично подходит для импорта изображения или эскиза здания или объекта для дальнейшей работы. После импорта фотографии «бумагу» в приложении можно перемещать, как настоящую кальку. Все это время вы рисуете в перспективе с их точками схода и используете их сетки, чтобы убедиться, что все в масштабе. Добавьте к этому великолепную палитру цветов, и вы на пути к великолепному рисунку.

В то время как Morpholio Trace отлично подходит для трассировки, вы также можете начать рисовать с нуля и использовать все их инструменты измерения и масштабирования, не начиная с фотографии. Удивительно наблюдать, как линии встают на место.

5) SketchUp

Вы когда-нибудь задумывались о том, чтобы воплотить свои рисунки в 3D? SketchUp — это онлайн-программа для 3D-дизайна, которая позволяет создавать 3D-творения. Честно говоря, это отличается от рисования, так как вы будете использовать свой компьютер или ноутбук. Тем не менее, это настолько изящная программа для рисования 3D-объектов в масштабе, что ее стоит упомянуть.

Несмотря на то, что вы не будете рисовать вручную в SketchUp, вы можете многое узнать о масштабировании и перспективе из 3D-моделирования. Играя с этой программой, вы узнаете, как объекты соотносятся друг с другом и как вам нужно изменять их размер, чтобы они выглядели реалистично. Работа в SketchUp не только доставляет удовольствие, но и может быть хорошим учебным пособием для изучения того, как работает масштабирование.

Рисование в масштабе требует большой практики. В начале также может потребоваться сильный желудок для математики и вычислений.

Тем не менее, приложения для рисования, о которых мы говорили, могут очень помочь отбросить математику и насладиться искусством. Пусть приложения сделают всю сложную математическую работу!

Использование этих приложений также может быть отличным способом познакомиться с масштабированием и перспективой. Многое в искусстве связано с интуицией и мышечной памятью. Поработав с этими приложениями некоторое время, вы начнете формировать естественное представление о том, как должны измеряться объекты.

Во время рисования вы заметите, что и где пошло не так, и поймете, как это исправить. Так что, даже если вы не хотите использовать эти приложения до конца своей художественной карьеры, они могут стать важной частью вашего учебного процесса.

Учитывая, что большинство из них бесплатны, загрузите несколько из них и попробуйте. Вы можете на самом деле начать обнаруживать, что масштабирование — это весело! По крайней мере, вы обнаружите, что ваша жизнь рисования намного проще.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
