Армирование ленточного фундамента — рекомендации опытных строителей

Назад ко всем статьям

10. 06.2021

Если вы собираетесь построить сравнительно небольшой дом или дачу, можно сэкономить за счет замены мощного монолитного фундамента облегченным ленточным.

Если вы собираетесь построить сравнительно небольшой дом или дачу, можно сэкономить за счет замены мощного монолитного фундамента облегченным ленточным. Для того, чтобы ленточный фундамент успешно справился с нагрузками, на этапе строительства выполняют его армирование. Прочный каркас из арматуры позволяет придать конструкции большую прочность и предупредить разрушение ленточного фундамента.

Для чего выполняют армирование

Для того, чтобы понять, зачем ленточному фундаменту нужна арматура, представьте, как будет выглядеть ваш будущий дом. В местах, где располагаются окна и дверные проемы, вес стены окажется несколько меньше, чем на сплошных участках. А значит, давление на фундамент окажется неравномерным.

Грунт под зданием редко бывает абсолютно однородным: где-то чуть больше глины, где-то — песка. Неоднородность в сочетании с неравномерным распределением веса приводит к тому, что ленточный фундамент испытывает серьезные нагрузки на сжатие и растяжение.

Бетон способен превосходно противостоять сжатию, но отличается значительно меньшей прочностью на растяжение. Компенсировать этот тип нагрузок способен металл, поэтому ни в коем случае не пытайтесь сэкономить, отказавшись от армирования. Даже самый качественный бетон не поможет создать надежный фундамент, если в нем не будет каркаса.

Какую арматуру использовать?

Выбор арматуры проводят после расчета нагрузок. Если вы заказали проектирование профессионалам, они рассчитают диаметр арматуры, ее количество, а также глубину заглубления фундамента. Как правило, продольные элементы каркаса подвергаются большим нагрузкам, поэтому для них используют более толстые арматурные прутки (10-14 мм в диаметре). Опытные строители предпочитают использовать для продольных элементов ребристую арматуру: ребра обеспечивают лучшее сцепление с бетонным раствором. Поперечные и вертикальные могут быть и гладкими.

Важный момент: арматура должна быть скрыта внутри бетона, чтобы избежать коррозии. Поэтому при расчетах нужно учесть, что уложенные по периметру пруты должны находиться на расстоянии 50-60 мм от всех поверхностей будущего фундамента (дна, опалубки, верхней части).

Для чего и как вяжут каркас

При армировании ленточного фундамента важно создать единый каркас, который придаст конструкции целостность. Ширина короба обычно в два раза меньше, чем его высота, а конкретные габариты рассчитываются в зависимости от размеров будущей постройки. Вертикальные элементы предназначены для сохранения общей формы, а на горизонтальные приходится основная нагрузка, так что важно позаботиться о прочности соединений.

Очень часто на форумах можно встретить вопрос: как правильно армировать углы фундамента? Существует два подхода: в первом случае арматуру сгибают под прямым углом, а во втором — связывают между собой два прямых отрезка так, чтобы они образовали угол 90 градусов. Первый способ считается более надежным, и его применяют при строительстве жилых домов, второй можно использовать при возведении ленточных фундаментов для заборов.

Может показаться, что самый простой способ соединить между собой арматуру — сварка. Действительно, этот процесс займет немного времени, однако жксперты не советуют применять сварочные работы, поскольку в местах швов структура металла изменится, и арматура станет более уязвимой. До сих пор не придумано более надежной технологии, чем связывание отдельных элементов при помощи вязальной проволоки.

Что нужно учесть при заливке каркаса бетоном

Для создания прочного ленточного армированного фундамента лучше всего использовать готовый бетон, который доставляется к месту строительства миксерами. Земляные работы, создание песчаносй подушки и гидроизоляция производятся заранее, чтобы к приезду техники все было готово.

Заливка каркаса производится послойно. Каждый слой необходимо уплотнить при помощи штыкования или использования вибратора. Если используется двойная арматура, толщина каждого слоя при заливке не должна превышать 120 мм.

После завершения работ важно поддерживать достаточно высокий уровень влажности, поэтому готовый ленточный фундамент накрывают пленкой. Что касается опалубки, ее рекомендуют снимать не ранее, чем через 10 дней, когда железобетон станет сравнительно прочным. Обнаруженные сколы и раковины тщательно зачищают и затирают жирным цементом. Затем фундаменту нужно дать выстояться, поскольку он еще не приобрел расчетные характеристики. Если все работы были выполнены правильно, процесс усадки будет происходить равномерно, а в дальнейшем не возникнет риска появления трещин.

Бетонные фундаменты | Как армировать бетонный фундамент?

Многие домовладельцы не задумываются о фундаменте дома, пока не возникнет проблема. Однако есть веские причины подумать об инвестировании в укрепление фундамента задолго до того, как это произойдет. Наводнения, ветер и общая эрозия почвы со временем могут стать серьезной проблемой для владельцев недвижимости. К счастью, существуют решения, позволяющие предотвратить катастрофические сбои в большинстве ситуаций.

Зачем укреплять фундамент?

Основа дома — это то, чем является все остальное. Это должна быть прочная основа, способная выдержать все. Однако изменения в грунте под ним (например, вызванные наводнениями) или веса над ним (например, при добавлении этажа) могут вызвать сдвиги в фундаменте. Иногда сам фундамент не выдерживает этих сдвигов и разрывов.

Хорошей новостью для владельцев недвижимости является то, что большинство существующих конструкций можно укрепить. Существуют различные способы сделать это. Тем не менее, лучше всего, если инженер-строитель или строительный подрядчик даст конкретные рекомендации для вашего дома. Суть в том, что если у вашего фундамента есть проблемы, их часто можно исправить.

Как построить железобетонный ленточный фундамент?

Наиболее важной частью арматуры в основании полосы является та, которая находится между основанием и фундаментной стеной, если базовая стена выполнена из железобетона. В этом случае армированием бетона может быть армирование стены фундамента. В этой ситуации армирование стены фундамента аналогично армированию бетонной балки, которая равномерно распределяет нагрузки по основанию и предотвращает разрыв фундамента горизонтальными силами; а основание может быть бетонным или нет, при условии, что на его вершине, вдоль его средней оси, подготовлен паз для предотвращения скольжения стены фундамента по основанию.

Фундаментная стена должна быть смонтирована в деревянной опалубке. Простейший вид армирования получается путем размещения двух стальных стержней (арматурных стержней, арматурных стержней, арматурных стержней) внизу опалубки, отстоящих на несколько сантиметров (около 3) от низа опалубки и примерно на 2 см от боковых сторон. Во время укладки бетона стержни должны быть прочными, прикрепив их к небольшим бетонным блокам, связанным стальной проволокой, образующей основание.

Необходимо следить за тем, чтобы арматурные стержни не смещались при укладке влажного бетона в опалубку. Самый простой способ настройки стержней следующий, но есть риск их повреждения. Но наиболее правильной конфигурацией стержней является следующая, при которой никогда не бывает стержней, сплошных под углом менее 180° градусов.

Наиболее продуманное и надежное решение для армирования фундамента – это строительство цельного стального арматурного каркаса для балки с четырьмя продольными стержнями в бетоне (два внизу и два вверху) и изогнутыми стальными стержнями меньшего размера. через продольные стержни, расположенные на расстоянии около 30 см друг от друга. Бетон всегда должен содержать и покрывать арматурные стержни таким образом, чтобы он защищал их от ржавчины, оставаясь около угла бетонной секции, чтобы сопротивляться изгибу.

Еще более эффективным решением является укрепление фундамента в целом. В этом случае можно следовать процедуре, упомянутой выше, для усиления базовой и базовой системы. Это также самое дорогое решение. Есть два экземпляра. В растворе железобетонные основания и стены железобетонных фундаментов заливаются отдельно, два раза. Это решение проще, но его создание занимает больше времени, и оно слабее последнего.

В последнем решении и стена основания, и стена основания усилены так, что клетка между ними является непрерывной. Железобетон также можно использовать для равномерного распределения нагрузки по неармированному ленточному фундаменту.

Компания Spaulding Concrete занимается укладкой бетонных фундаментов в районе залива Сан-Франциско уже более тридцати лет. На протяжении многих лет мы заливали сотни и сотни фундаментов домов, коммерческих и сельскохозяйственных объектов. Чем сложнее проект, тем усерднее мы работаем, чтобы предоставить реальные решения и самые современные решения. Мы сотрудничаем с каждым клиентом от концепции до завершения, что позволяет нам разрабатывать и реализовывать планы, которые соответствуют или превосходят цели нашего клиента. Наша команда по проектированию бетона состоит из высококвалифицированных, опытных оценщиков и мастеров, которые усердно работают, чтобы свести к минимуму проблемы и обеспечить соблюдение графика. Обладая всеми ресурсами, доступными для завершения вашего проекта благодаря прочным связям с ведущими поставщиками, мы являемся единым поставщиком любого типа бетонного фундамента. Для всех наших продуктов и услуг мы используем новейшие отраслевые технологии, поэтому вы можете быть уверены, что ваш проект будет завершен вовремя и в соответствии с кодом. Когда придет время финишировать и занимать место, вы можете рассчитывать на нашу высококвалифицированную команду, которая хорошо разбирается во всех аспектах отрасли. Компания Spaulding Concrete предоставит услуги, если вам нужен опыт работы с конструкционным бетоном любого типа. до запланируйте бесплатное предложение , позвоните или свяжитесь с нами сегодня! Мы гордимся тем, что обслуживаем Оринду, Лафайет, Морагу, Плезант-Хилл, Конкорд, Мартинес, Питтсбург, Антиохию, Брентвуд и прилегающие районы.

BuildingHow > Товары > Книги > Том А > Армирование II > Фундамент > Ленточный фундамент

Каркас однопролетный с ленточным фундаментом, выступающим (за пределы колонн) с обеих сторон

<проект:foundation140>

Ленточный фундамент — это элемент фундамента, который ведет себя одновременно как фундамент и балка.
Ленточный фундамент (перевернутая тавровая балка) ведет себя так же, как и распорные фундаменты, связанные между собой соединительной балкой. Однако из-за того, что основание и стенка перевернутой тавровой балки образуют единое тело по всей длине конструкции, инерция системы больше, следовательно, ее поведение более удовлетворительное

Поведение однопролетного каркаса на ленточном фундаменте (без сейсмических нагрузок)

При отсутствии сейсмических нагрузок напряжения грунта распределяются симметрично по всей длине ленточного фундамента. Напряжения грунта выше в районе колонн.

Поведение однопролетного каркаса на ленточном фундаменте (при сейсмических нагрузках)

Во время землетрясения нагрузка на один край выше, что создает более высокие напряжения грунта, в то же время другой край разгружается. При изменении направления сейсмических сил нагрузки на фундаменты переключаются симметрично. Деформации и напряжения, прикладываемые к ленточному фундаменту, велики и постоянно знакопеременные.
Фундамент ведет себя как двусторонняя консоль (закреплена на стенке ленточного фундамента). Его поведение аналогично поведению настила, поэтому оно требует армирования нижнего волокна, как показано на рисунке ниже.

Поведение фундаментной плиты

Реакция грунта нагружает фундаментную плиту (полка перевернутой тавровой балки) в направлении вверх. Это вызывает деформации нижней поверхности фундамента, которые несет арматура.

Поведение ленточного фундамента при сейсмических нагрузках

<проект:foundation145>

Ленточные фундаменты очень хорошо ведут себя во время землетрясения. В зависимости от направления сейсмических сил сильно нагружается один край. На больших участках ленточного фундамента деформация непрерывно обратная, поэтому требуется сильное армирование как по верхнему, так и по нижнему волокну, особенно в первом и последнем отверстиях непрерывного ленточного фундамента. Для более эффективного поведения краевых зон ленточного фундамента целесообразно удлинить ленточный фундамент за пределы краевых колонн на достаточную длину.

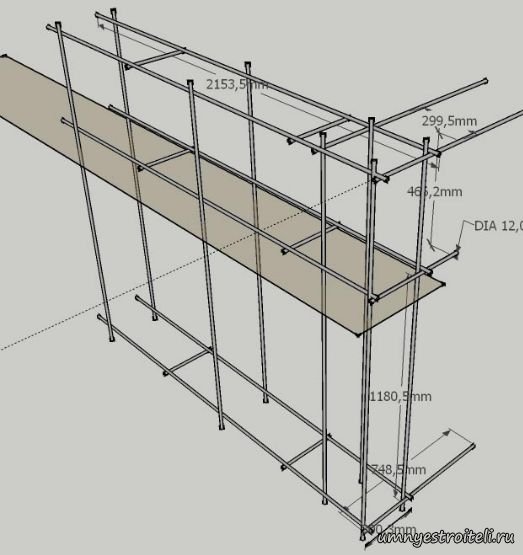

3-D вид армирования ленточного фундамента

<проект: Foundation150>

Поведение этого элемента вполне очевидно, так как основание (т.е. фланец) распределяет приложенные нагрузки к грунту, нагружается реакцией грунта и ведет себя как консольная плита, а стенка фундамента ведет себя как балка.

Детализация армирования ленточного фундамента

Армирование фланца выполняется по тем же правилам, что и для изолированных фундаментов, но с учетом того, что один из его размеров очень длинный.
Армирование стенки выполняется по тем же правилам, что и соединительные балки. Детали его усиления аналогичны соответствующим деталям усиления ранее упомянутой сплошной соединительной балки.

Армирование ортогонального ленточного фундамента

<проект:foundation160>

В ленточном фундаменте, имеющем стенку и полку одинаковой высоты (т.е. ортогонального сечения), общая высота подошвы (стенки) равна высоте стенки. Единственная разница между обычным ленточным фундаментом и ленточным фундаментом с ортогональным поперечным сечением заключается в том, что последний требует усиления на верхней поверхности «полки».
В случае ленточного фундамента, когда полка и стенка имеют одинаковые размеры, образуется скрытая балка.

Детализация армирования ленточного фундамента с унифицированной полкой-полкой

Детали армирования стены фундамента этого конкретного ленточного фундамента аналогичны деталям армирования ранее упомянутой неразрезной соединительной балки.

Ленточный фундамент, в котором стенка выходит за грань колонны

Колонна сечением 800/250 в общей стене здания частично опирается на ленточный фундамент со стенкой 350/800. Как правило, в местах соединения надстройки или фундамента рекомендуется размещать хомуты в колоннах и балках. Однако с практической точки зрения это трудоемкая процедура, и поэтому предпочтительно в первую очередь размещать стремена внутри колонн.
Если стороны стенки не находятся заподлицо со сторонами колонны (например, стенка шире колонны), требуется дополнительное поперечное армирование. Эта арматура может быть выполнена в виде штатных хомутов балки или дополнительных хомутов в виде шпильки, расположенных, как показано на следующих рисунках.

Армирование стен ленточного фундамента, выходящего за пределы колонны, дополнительными шпильками

После размещения обойм хомутов внутри стенки перевернутой тавровой балки часть стенки, выходящая за пределы колонны, остается неармированной по вертикальной оси. Шпильки (красного цвета), которые будут размещены в этой области, формируются и размещаются в отдельной фазе.
Поперечная арматура, расположенная в месте стыка колонны с балкой, состоит из стержней в виде шпилек, последовательно уложенных друг за другом. На этом участке вертикальная арматура с тыльной стороны ленточного фундамента обеспечивается продольной арматурой колонны (т.е. из арматуры колонны).

Двустороннее удлинение стенки фундаментной балки

Колонна 800/250 устанавливается по центру балки ленточного фундамента сечением 500/800.

Поперечная арматура, размещенная внутри стенки ленточного фундамента, выходящая за пределы колонны с обеих сторон

После размещения хомутов внутри стен ленточного фундамента части стены, выходящие за пределы колонны, остаются неармированными по вертикальной оси.
