Изготовление навеса перед домом: Навесы из поликарбоната к частному дому своими руками: фото

alexxlab 11.02.2023 Нет комментариев

Содержание

Проектирование навеса из поликарбоната, 22 ФОТО инструкций по технологии строительства навеса из поликарбоната своими руками, чертежи, расчет и схемы

Главная » Строительство » Изготовление навеса из поликарбоната, пристроенного к дому, фото инструкции

Навесы из поликарбоната могут использоваться для самых разных нужд. Это навесные козырьки над балконом и крыльцом; крытые стоянки для легковых автомобилей и сельхозтехники; крытые переходы между домом и баней, летней кухней, сараями и т. д.

В этой статье будут рассмотрены разные виды навесов к дому из поликарбоната, особенности выбора материалов для каркаса, расчетов построек. Также вы найдете здесь поэтапное руководство по возведению конструкции на основе металлического профиля.

Invalid Displayed Gallery

Содержание

  1. Виды, расчет и проектирование навесов, выбор материала каркаса
  2. Арочные конструкции
  3. Каскадная система
  4. Односкатная кровля
  5. Двускатный навес
  6. Расчет и проектирование поликарбонатных навесов
  7. Выбираем материал для каркаса
  8. Строительство поликарбонатного навеса своими руками
  9. Установка опорных столбов и монтаж привязки
  10. Сгибаем профиль для каркаса крыши
  11. Сварка каркаса навеса
  12. Крепление сотового поликарбоната на каркас

Виды, расчет и проектирование навесов, выбор материала каркаса

Самые популярные варианты козырьков и навесов из поликарбоната – арочные, каскадные, одно- и двухскатные. Все они обладают своими преимуществами и недостатками.

Арочные конструкции

Арочные навесы из поликарбоната во дворе на сегодняшний день считаются самыми популярными, особенно для организации автостоянок и галерей между домом и надворными постройками.

  • Полукруглая форма свода не дает снегу скапливаться на крыше.
  • В дождь вода сливается только на две стороны.
  • Из-за направленных вниз боковин вероятность того, что навес будет поврежден ветром довольно низка.
  • Арочная конструкция одинаково хорошо подходит как для небольшого козырька над крыльцом, так и для просторной автостоянки на несколько машин.

Недостаток арочный поликарбонатный навес имеет один – при самостоятельном его изготовлении перед вами может встать проблема сгибания профилей.

Арочный навес из поликарбоната: на фото представлена крытая автостоянка

Каскадная система

Каскадные навесы это, по сути, система из нескольких арочных. Такая конструкция выбирается для монтажа над лестничными пролетами, где наклон кровли получается очень большим. А причин тому две:

  • В дождь с цельной арочной крыши, расположенной под большим углом вода льется на пространство перед первыми ступенями, попадая на входящих. При каскадном расположении элементов кровли вода уходит в стороны.
  • Эстетическая сторона вопроса. Несколько каскадно расположенных арочных навесов из поликарбоната выглядят намного интереснее, чем один цельный, направленный вниз.

Недостатки такой системы – сложность конструкции, большие временные и материальные затраты.

Арочный навес из поликарбоната пристроенный к дому: фото трехступенчатой системы

Односкатная кровля

Односкатный навес из поликарбоната – это самый простой в строительстве вариант:

  • Не требуется сгибания профилей, как в случае с арочными кровлями.
  • Не требуется сгибания листов поликарбоната. Соответственно – вы не ограничены в выборе толщины кровельного материала.
  • При строительстве можно обойтись без использования стропильных ферм, достаточно будет только продольных и поперечных балок.

Односкатные конструкции часто используют при пристройке навеса к стене дома или гаража. Недостаток – небольшой уклон кровли, зимой на ней будет скапливаться снег.

Деревянный навес из поликарбоната: фото односкатной конструкции

Двускатный навес

В строительстве немного сложнее односкатного, так как требует сведения двух скатов под определенным углом. Однако и в эксплуатации такая постройка удобнее:

  • Опущенные на две стороны скаты дают лучшую, по сравнению с одним скатом защиту от ветра и осадков.
  • Угол наклона крыши здесь больше, а значит зимой на ней меньше будет скапливаться снег.
  • Каркас двускатной кровли получается жестким, благодаря чему он хорошо противостоит ветровым нагрузкам.

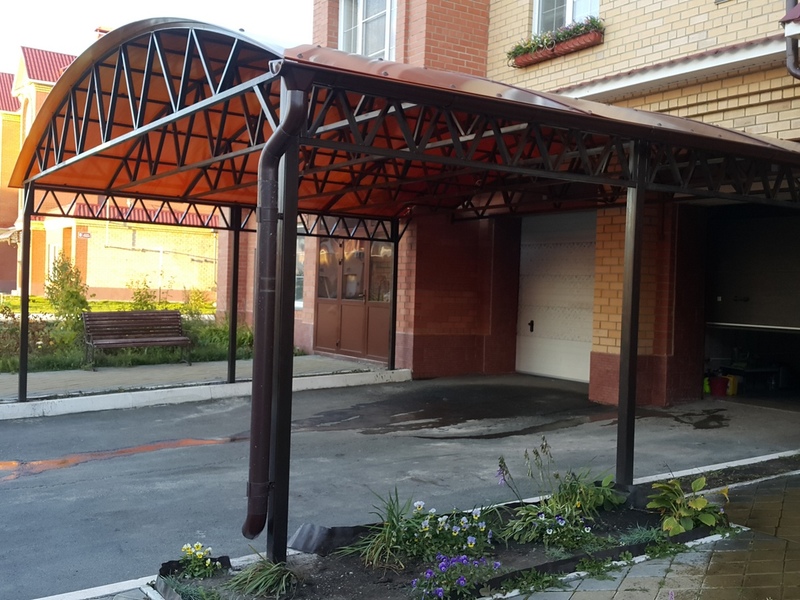

Двухскатный навес из поликарбоната можно использовать в разных целях: для автостоянок, мангалов, печей барбекю, крылец, павильонов между надворными постройками.

Двускатная крыша над печью барбекю

Расчет и проектирование поликарбонатных навесов

Еще на этапе создания проекта, до начала расчета навеса из поликарбоната из профильной трубы надо выяснить для себя следующее:

  • Размер и местоположение будущей постройки.
  • Ветровые и снеговые нагрузки – эти параметры влияют на форму конструкции кровли.
  • Дизайн частного дома и надворных построек – от этого зависит выбор оформления каркаса и цвет поликарбонатных листов.
  • Технические характеристики доступных/желаемых строительных материалов.

Вооружившись этой информацией переходим к расчету и составлению чертежа навеса из поликарбоната. Здесь уже точно указываем: габариты постройки и форму крыши; технические характеристики материала опор, каркаса и кровли; количество и характер крепежных элементов.

Обратите внимание: при определении особенностей каркаса конструкции надо учитывать, что поликарбонат выпускается листами стандартных размеров. Их стыки обязательно должны попадать на поперечные профили – обрешетку.

Как сделать навес из поликарбоната: ширина прогонов между профилями обрешетки зависит от параметров кровельного материала

А теперь о высоте поликарбонатных навесов. В принципе, она может быть любой, — все зависит от ваших потребностей и пожеланий. Однако для комфортного использования постройки будет лучше, если самая низкая точка ее кровли будет находиться не менее чем в 180 см над землей.

Параметры опорных стоек для изготовления навесов и козырьков из поликарбоната надо рассчитывать исходя из следующих цифр:

  • Минимальное сечение – 40х40 мм.
  • Толщина металла – от 1 мм.
  • Толщина фундаментных столбов должна превышать сечение стоек минимум на 10 мм.
  • Рекомендуемая глубина фундаментных ям – от 50 см.
  • Для боковин стропильных ферм берется профиль сечением от 20 мм, для раскосных решеток – от 15 мм.
Как сделать навес из поликарбоната своими руками: чертежи должны быть очень подробными

Обратите внимание: проектирование конструкций площадью от 8 м2 лучше доверить специалистам. Площадь крыши тут будет большая, а значит здесь надо будет точно рассчитать уровень снеговых и ветровых нагрузок. Ошибки могут привести к деформации или обрушению постройки.

Выбираем материал для каркаса

Обычно для изготовления навесов из поликарбоната берутся следующие материалы:

  • Металлопрофиль. Долговечен, удобен в монтировании и неприхотлив в эксплуатации. Ухода требует минимального – только своевременной обработки антикоррозийными средствами. Недостатки – большой вес конструкции и высокая цена.
  • Металлические трубы. Преимущества имеют те же, что и металлопрофиль. Единственное что, округлая форма в сечении не так удобна для сварки и других видов крепежей.
  • Дерево – профилированный или обычный брус, оцилиндрованное бревно. Красивый, живой материал, подойдет в случае, если навес должен быть подо что-то стилизован. При строительстве деревянного навеса из поликарбоната своими руками потребуются определенные навыки в плотницком деле.
Деревянный каркас

Строительство поликарбонатного навеса своими руками

Самая продолжительная часть стройки – создание фундамента. Сам каркас и крепление на него кровельных листов займет, самое большее, полтора рабочих дня.

Установка опорных столбов и монтаж привязки

Опорные столбы устанавливаем следующим способом:

  • Выкапываем фундаментные ямы – 50 см глубиной и 30 см диаметром.
  • Внутрь устанавливаем арматурный каркас.
  • Заливаем ямы цементно-песчаной (3/1) смесью, укрываем целлофаном и оставляем для застывания на несколько дней.
  • Анкерами прикручиваем опоры к фундаменту.
Бетонирование опор

Опоры по вершинам перевязываем единой балкой, на нее затем будет опираться передняя часть навеса. Эту перевязку лучше выполнять из профиля квадратного или прямоугольного сечения. Использование круглой трубы тут нежелательно, так как площадь примыкания элементов при сварочных работах будет слишком маленькой.

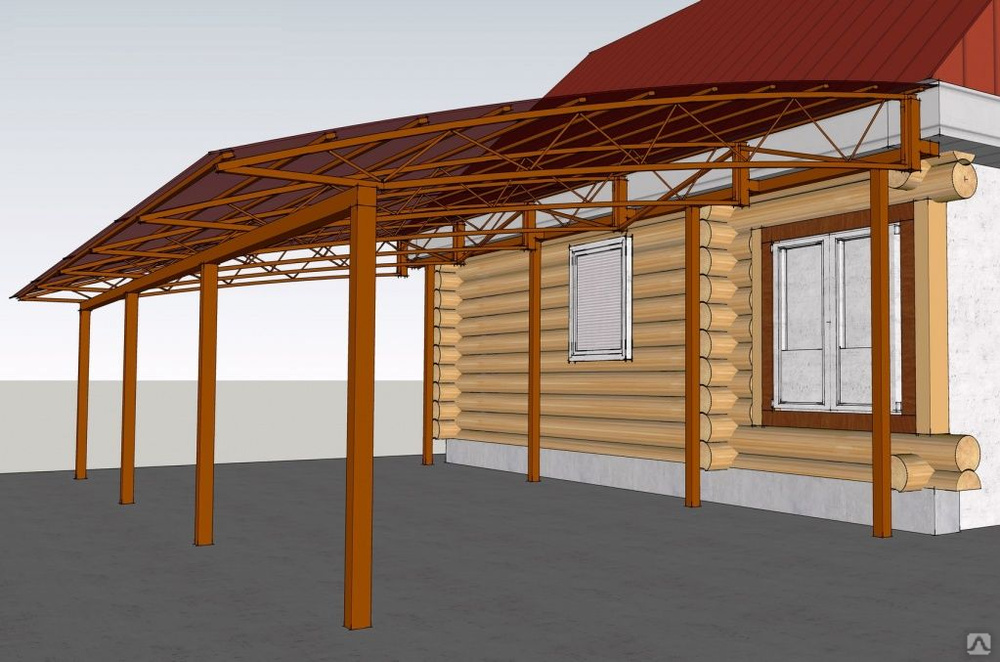

Навес из поликарбоната пристроенный к дому: на фото видно расположение опор передней части

Обратите внимание: привязка навеса к стене осуществляется на балку, прикрепленную к поверхности анкерными болтами. На нужной высоте, сверяясь со строительным уровнем, отмечаем линию, по которой затем высверливаются отверстия под крепежи. Далее прикручиваем балку на стену, хорошо затягивая болты.

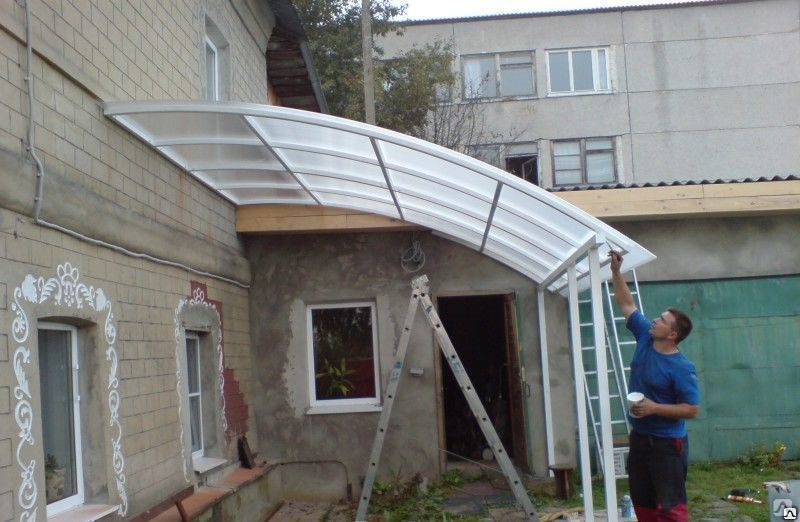

Делаем навес к дому из поликарбоната: на фото отображен этап монтажа привязки

Сгибаем профиль для каркаса крыши

Если навес для дачи из поликарбоната будет иметь арочную крышу, то нам придется задуматься о том, как согнуть профилированную трубу. Это можно сделать несколькими способами:

  • При помощи трубогибочного станка. Такой аппарат стоит дорого, и покупать его только из-за строительства навеса не имеет смысла.
  • Путем надпилов (6-8 мм) трубы и сгибанием ее в противоположную сторону. Надпилы затем закрываются «заплатками» из металла.
  • Ручное сгибание предварительно разогретого профиля. Чтобы не произошло сплющивание трубы, перед работами внутрь трамбуется песок.
Ручной трубогибочный станок

Сварка каркаса навеса

Сварку каркаса начинаем со сборки стропильных ферм. Это делается на земле, с обязательным использованием строительного уровня. Раскосные рейки на параллельные профили начинаем приваривать с краев, постепенно продвигаясь к центру. Работу сильно облегчат магниты для сварки – по ним хорошо задавать углы между деталями.

На следующем видео вы можете рассмотреть, каким образом используются сварочные магниты.

[su_youtube url=»http://www.youtube.com/watch?v=ggSj2WO6uK8″]

Готовые фермы для навеса из поликарбоната выставляем на привязку и на опору передней части. Точечно наживляем, а затем привариваем. Все элементы должны стоять строго вертикально, поэтому после наживления проверяем правильность установки строительным уровнем. Если надо – немного подправляем расположение при помощи кувалды.

Навес пристроенный к дому, из поликарбоната: фото установки стропильных ферм

Поперек стропильных ферм варим прогоны из тонкого профиля прямоугольного сечения. Расстояние между деталями делается от 50 до 60 см.

Монтаж прогонов

Далее приступаем к монтажу боковин. К основаниям крайних ферм привариваем отрезки профиля и прикручиваем их по всей длине к стенам. От нижних краев отрезков к окончаниям ферм протягиваем и привариваем профили той же толщины. делаем пару-тройку поперечных перемычек. Посмотреть, как это выглядит можно на следующем фото. Каркас готов, можно приступать к монтажу поликарбоната.

Работы с боковинами

Крепление сотового поликарбоната на каркас

А теперь о том, как крепить поликарбонат к металлическому каркасу навеса.  Монтаж осуществляется при помощи специальных креплений – термошайб. Они состоят из уплотнительной и пластиковой шайб, а также заглушки к ним. Стягивается все это обыкновенными саморезами. Особое внимание следует уделить трем моментам:

  • Строгая вертикальность вкручивания саморезов.
  • Умеренная затяжка креплений. Недостаточная не обеспечит должного качества монтажа, а чрезмерная может привести к порче поверхности материала.
  • От срезов листа до границ отверстия под саморез должно быть не менее 4 см.
  • Отверстие под саморез должно быть на 2-3 мм больше диаметра последнего.

Обратите внимание: новые листы поликарбоната нельзя оставлять в теплое время года под солнечными лучами. Клей на защитной пленке разогревается и образует очень прочное сцепление с поверхностью. В следствии этого пленку снять будет очень трудно.

Как правильно крепить поликарбонат на навес: нужно использовать специальные термошайбы

Помимо термошайб в процессе монтажа поликарбоната используется такая фурнитура:

  • Разъемный профиль. Применяется для соединения вместе двух листов материала. Состоит из базы и крышки – база крепится саморезами на каркас, а крышка к ней пристегивается за счет специального замка.
  • Торцевой профиль и перфолента. Они используются для отделки срезов на листах поликарбоната. Сначала по всей их протяженности наклеивается перфолента, а затем на нее фиксируется торцевой профиль.

Обратите внимание: торцевой профиль нужен не только для того, чтобы придать завершенность поликарбонатной кровли. Эта фурнитура защищает воздушные каналы листов от попадания внутрь влаги и загрязнений. А значит, от нее напрямую зависит сохранение изначального уровня прозрачности поликарбоната.

Дополнительная фурнитура

Как построить навес перед частным домом или гаражом

Каждый собственник коттеджа или дачного домика желает, чтобы территория возле строения была максимально обустроена. Он стремится сделать ее уютной и функциональной. Для решения такой задачи идеально подходят навесы. Подробнее о них вы можете узнать на сайте mobile-tent.ru. Они позволяют защитить территорию от атмосферных осадков, солнечных лучей, осыпающейся листвы и т.д. Поэтому всем собственникам недвижимого имущества необходимо знать, как построить навес перед частным домом или гаражом, который при этом не будет нарушать архитектурный дизайн участка.

Распространенные виды навесов

Конструкции могут быть самых разных форм

Перед началом возведения навеса нужно хорошо представлять, какую форму будет иметь конструкция. Это позволит создать сооружение, не нарушающее архитектурный ансамбль частной территории. Итак, навес может представлять собой:

  1. Сооружение с односкатной плоской крышей. Эта конструкция является самым распространенным типом навеса. Угол наклона крыши выбирается в зависимости от толщины снежного покрова, чтобы он мог свободно сходить с нее, и преобладающего архитектурного стиля на земельном участке. Навесы данного типа устанавливаются отдельно или могут быть пристроены к жилому строению, хозяйственному блоку, гаражу, бане и т. д.
  2. Сооружение с двускатной плоской крышей, которая имеет две плоскости, пересекающиеся под определенным углом. Такие конструкции могут быть отдельно стоящими или нередко возводятся перед въездом в гараж и входом в дом.
  3. Сооружения, крыши которых имеют арочную форму. На таких конструкциях не задерживается снег и другие атмосферные осадки. Возводятся данные сооружения как отдельно стоящие строения для защиты транспортных средств или мест отдыха людей, а также в качестве козырьков над входом в дом, въездом в гараж и т.д.
  4. Сооружения шатрового типа, имеющие многоскатную крышу, состоящую из треугольных плоскостей, которые соединяются в коньковый узел. Такие конструкции создаются в виде пирамиды, конуса и т.д.

Каждый из таких типов навеса может быть построен на частной территории возле дома или гаража. Однако перед началом работ необходимо еще определиться с материалом, который будет использован для покрытия крыши и изготовления других элементов конструкции.

Материал для строительства опор и каркаса навеса

Каркас — составная часть навеса

В состав конструкции любого навеса входят опоры. Они обычно заглубляются в землю на 500-600 мм. Для создания опор используются:

  • брусья;
  • бревна;
  • прямоугольные, квадратные или круглые трубы из стали;
  • кирпичи.

Еще в конструкции любого навеса присутствует каркас. Для его создания применяется дерево или металлический профиль. Первый вид материала чаще всего используется при самостоятельном строительстве навеса, так как он легко обрабатывается обычными инструментами. Во время сборки металлической конструкции применяется сварка и резьбовые соединения.

Каркас навеса служит для фиксации кровельного материала. Его форма определяет общую конструкцию сооружения. Рекомендуется ее подбирать в соответствии с архитектурным стилем других строений на участке.

Кровельный материал для крыши навеса

Поликарбонат — современный популярный материал

Во время строительства всегда приходится решать, чем накрыть навес во дворе. В большинстве случаев владельцы земельных участков используют тот же материал, который применялся для покрытия крыши жилого сооружения. Однако данное правило необязательно для исполнения. Тем более на рынке доступны разные современные материалы, гармонично сочетающиеся с разными архитектурными стилями:

  1. Поликарбонат, представляющий собой прочный материал, который способен хорошо пропускать свет, но при этом обладающий прекрасной гибкостью и отлично задерживающий ультрафиолет. Он выпускается разной толщины и цвета.
  2. Тентовая лакированная или матовая ткань, имеющая полиуретановое покрытие. Этот материал не поддается гниению и устойчив перед ультрафиолетом, а также прекрасно выдерживает перепады температур. Он применяется, если основным назначением навеса является создание тени. Еще этот материал идеально подходит для изготовления раздвижных крыш.
  3. Профнастил, который представляет собой популярный и долговечный материал. Он на производстве покрывается полимерной краской разного цвета. При заказе данного материала имеется возможность изготовить его любой необходимой длины, так как он создается из рулонного сырья.
  4. Металлочерепица, являющаяся привлекательным кровельным материалом, отличающаяся многообразием цветовых решений. Она относится к элитным и долговечным кровлям.

Это основные кровельные материалы, чаще всего использующиеся при строительстве конструкций. Теперь каждый собственник частной территории знает, из чего сделать крышу навеса можно практичнее всего как возле дома, так и рядом с гаражом.

Удобно возводить навесы для стоянки машин

Навес для автомобилей и других транспортных средств

Нередко владельцы частной земли выполняют строительство навеса именно для своего авто, хотя на участке уже расположен гараж. Такое сооружение обычно располагается перед капитальным боксом, предназначенным для хранения транспортного средства. Оно позволяет каждый раз не использовать гараж, если необходимо поставить автомобиль на небольшой промежуток времени под надежной защитой от атмосферных осадков или палящих лучей солнца.

Благодаря большим преимуществам, которыми обладает данное сооружение, многие собственники частной территории интересуются, как сделать навес перед гаражом. Однако в этом процессе нет ничего сложного, так как он мало чем отличается от строительства подобной конструкции в какой-либо другой точке участка.

Навес перед гаражом может быть создан как из дерева, так и из стали в зависимости от преобладающего архитектурного стиля на частной территории. При этом в состав данного сооружения входят все те же основные элементы, что и в конструкцию, например, возле дома. Это опоры, направляющие, фермы и арки.

Хороший альтернативный вариант любым навесам

Тент — альтернатива навесам

Если необходимо значительно сократить время строительства сооружения, защищающего определенный кусочек территории возле дома, гаража или рядом с другим каким-нибудь строением, тогда рекомендуется возвести тентовую конструкцию. Ее сроки монтажа напрямую зависят от размеров. При этом во время возведения такого сооружения не нужно использовать специальную технику и нанимать высококвалифицированных сотрудников.

Практически любая тентовая конструкция представляет собой сборно-разборное изделие. Данная особенность позволяет не только перемещать ее при необходимости в любую точку участка, но и без труда перевозить даже на легковом автомобиле. Тем более тентовая конструкция является экономичным изделием, так как стоимость ее изготовления значительно меньше, чем цена возведения капитального сооружения.

Удобство тентов доказано временем. Многие уже оценили преимущество этого вида защиты от непогоды и других факторов. Поэтому можно утверждать, что такая конструкция не только бюджетна, но и эффективна. Удачного выбора.
