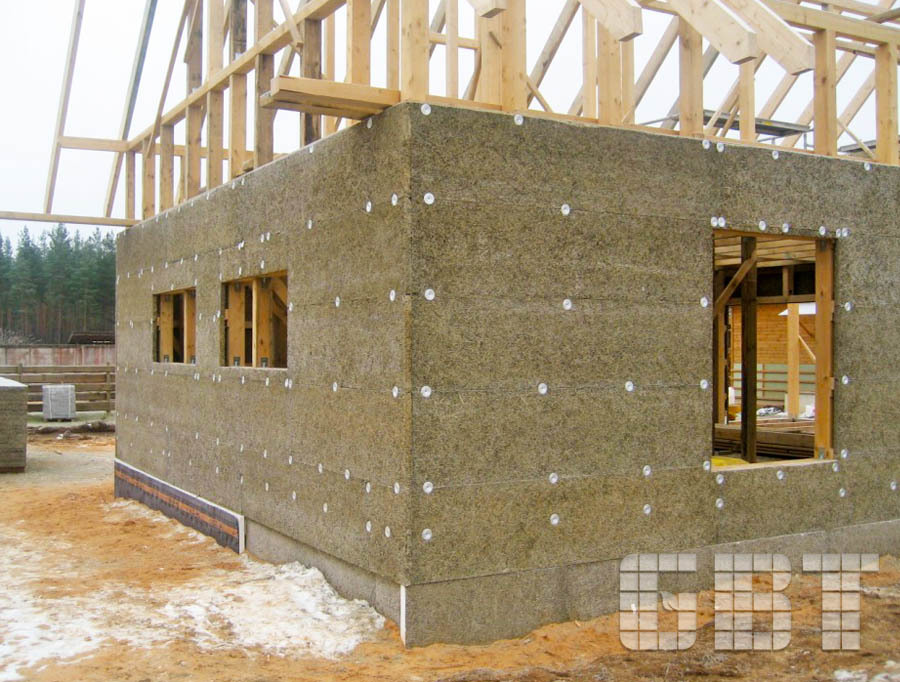

Строительство из SIP-панелей Greenboard

Виды СИП панелей с Green Board

В зависимости от внутреннего утеплителя СИП панели Гринборд подразделяются на два вида.

ППС

внутренний утеплитель  — пенополистирол

ППУ

внутренний утеплитель — пенополиуретан

Энергоэффективный и экологичный материал.

Используется фасадный пенополистирол марки Новопласт, обладающий самозатухающими свойствами при горении.

Это более дорогой экологичный материал, обладающий целым рядом положительных свойств: долговечность, пожаробезопасность, более высокая энергоэффективность, устойчивость к механическим ударам, биостойкость, акустический комфорт, морозоустойчивость.

Сравнительная таблица строительных материалов

Потребительские свойства плит в SIP панелях	OSB-3 Ориентированно-стружечная плита (ОСП)	GREENBORD Фибролитовая плита Гринборд	СМЛ Стекломагниевый лист (каменная плита)	ЦСП Цементно-стружечная плита
Внешний вид материала
Конструктивная прочность	Обладает хорошими характеристиками прочности при низкой хрупкости и небольшом весе. Прочность и эластичность плите придают разнонаправленные слои стружки.	Древесная шерсть в составе обеспечивает более высокий уровень однородности и повышенную прочность по сравнению с ЦСП и OSB. Также обладает повышенной ударостойкостью.	Прочность камня сочетается со сниженной хрупкостью, которая достигается благодаря армированию стекловолокном.	Плита толщиной 12 мм выдерживает навесное утяжеление более 400 кг.
Хрупкость	Упругий материал с очень низкой хрупкостью, сложно поломать (прочность на изгиб от 28 мПа).	Средняя хрупкость (прочность на изгиб от 12 мПа).	Средняя хрупкость (прочность на изгиб от 16 мПа).	Хотя материал обладает высокой прочностью, при усилии на изгиб может поломаться (прочность на изгиб от 10 мПа).
Звукоизоляция	Средняя (18 дБ).	Высокая (40 дБ). Используется в звукоизолирующих конструкциях.	Высокая (44 дБ). Используется в звукоизолирующих конструкциях.	Высокая (36 дБ).
Экологичность	Соответсвует стандарту Е1, согласно которому OSВ-3 можно использовать в жилых помещениях, для производства мебели, в том числе детской. В составе современных OSB-3 сверхнизкое содержание формальдегидов, которые полностью нейтрализуются с помощью внешней и внутренней отделки, а также с помощью специальных пропиток.	В составе отсутствуют вредные для здоровья вещества. Материал состоит из древесной шерсти, цемента и жидкого стекла. Дополнительная обработка или обшивка не требуются.	В составе отсутствуют вредные для здоровья вещества. Материал состоит из каустического магнезита, хлорида магния, перлита и стеклоткани для армирования плиты.	Материал прошел испытания по эмиссии вредных веществ. Показатели в 5 раз ниже предельно допустимых значений для жилых помещений.
Сопротивление теплопередаче	Более 50 циклов замораживания и оттаивания без снижения физико-механических свойств.	Более 50 циклов замораживания и оттаивания без снижения физико-механических свойств.	Более 50 циклов замораживания и оттаивания без снижения физико-механических свойств.	Более 50 циклов замораживания и оттаивания без снижения физико-механических свойств.
Долговечность	80 лет.	Более 100 лет.	100 лет.	90 лет.
Опыт использования в строительстве	Более 40 лет.	Фибролитовые плиты начали использовать в строительстве еще в 1920-х годах. Улучшенная технология изготовления таких плит – GREENBORD, которая применяется более 15 лет.	10–15 лет.	Более 30 лет.
Легкость конструкции (средняя плотность материала)	Наиболее легкая конструкция. Нагрузка на фундамент минимальная. (650 кг/м³)	Средний вес материала, небольшая нагрузка на фундамент. (1050 кг/м³)	Средний вес материала, небольшая нагрузка на фундамент. (1000 кг/м³)	Более тяжелый матариал по сравнению с другими плитами, средняя нагрузка на фундамент. (1300 кг/м³)
Экономия на отделке	Требуется дополнительная отделка гипсокартоном.	Не требуется дополнительная отделка гипсокартоном. После грунтовки и шпаклевки швов можно красить, клеить кафель, наносить «мокрый фасад» и т. д.	Не требуется дополнительная отделка гипсокартоном. После грунтовки и шпаклевки швов можно красить, клеить кафель, наносить «мокрый фасад» и т. д.	Обладает хорошей адгезией, можно клеить керамическую плитку без подготовки. Легко красится, облицовывается панелями и пр.
Влагостойкость	Влагостойкий материал, но торцевые части листа нужно защитить от попадания воды. Под воздействием влаги может разбухать до 15%. Не рекомендуется оставлять дом без внешней отделки более 1 года с момента строительства. С целью защиты фасада дома используется консервация спец.пропитками, ветровлагозащитной мембраной или водоотталкивающей краской.	Попадание воды не влечет негативных последстствий. Разбухание не более 4%.	Может находиться в постоянном контакте с водой без негативных последствий. Разбухание не более 0,5%.	Требуется исключить долгосрочный контакт с водой, т. к. это может привести к снижению прочности материала. Незначительное намокание не влечет негативных последствий.
Биостойкость	При постоянном воздействии воды может образоваться грибок или плесень. Уровень биостойкости может быть повышен специальными составами.	Материал не подвержен разрушению от плесени, грибка, насекомых.	Материал не подвержен разрушению от плесени, грибка, насекомых.	Материал не подвержен разрушению от плесени, грибка, насекомых.
Дымообразующая способность	Средняя (Д3). Материал склонен к образованию дыма при горении.	Низкая (Д1). Не выделяет дым при горении.	Низкая (Д1). Не выделяет дым при горении.	Низкая (Д1). Не выделяет дым при горении
Огнеупорность	Средняя (Г4). Для повышения огнеупорности обрабатывается специальными составами. С помощью материалов внешней и внутренней отделки можно повысить класс огнеупорности дома.	Высокая (Г1). Длительное время сопротивляется возгоранию.	Крайне высокая (НГ). Материал вообще не горит, поэтому иногда используется в строительстве для повышения огнестойкости конструкции.	Высокая (Г1). Длительное время сопротивляется возгоранию.
Пожаробезопасность	Средняя Материал поддерживает горение, пламя умеренно распространяется.	Высокая Невоспламеняемый (В1) материал, который не поддерживает горение, не распространяет пламя.	Крайне высокая. Не горит, не распространяет пламя.	Высокая. Не воспламеняется (В1) и не распространяет пламя.

Карта построенных объектов

Характеристики и преимущества СИП панелей из ППУ

Компания «ЭкоДом» применяет в каркасном строительстве СИП панели «Гринборд» с ППУ и материалы собственного производства. Они характеризуются высокими теплоизоляционными и звукоизоляционными свойствами, прочностью. В большинстве случаев при строительстве домов применяют «сэндвич» с пенополистиролом высокой плотности в качестве изоляционной прослойки. Но СИП панель с ППУ отличается более высокими эксплуатационными свойствами, у нее есть ряд преимуществ.

Что такое ППУ?

Это вспененный полиуретан – плотный материал, состоящий из миллиардов микроскопических закрытых пор. Вот некоторые его характеристики:

• Долговечность – гарантированный срок эксплуатации не менее 45 лет;
• Самая низкая теплопроводность – 0.04 – 0.06 Вт/м*К;
• Полная адгезия при изготовлении панелей;
• Высокая плотность – до 55 кг на кубометр;
• Допустимый диапазон температур – от -160 до +150 градусов;
• Меньшая гигроскопичность – материал меньше поглощает влагу (до 0. 1% за сутки по объему).

В сочетании с фибролитовыми плитами СИП панель ППУ получается практически неуязвимой перед воздействиями огня. Листовой материал слабо горючий, трудно воспламеняющийся и не поддерживающий горение с малой дымообразующей способностью относится к малоопасным, не содержит формальдегид.

Плюсы фибролитовых плит

Дом из СИП панелей «Гринборд» с ППУ будет экологически чистым. Фибролитовая плита изготавливается из специальных лент – прессованной древесины хвойных пород, с раствором цемента. Производитель изготавливает листы разной плотности для обшивки стен, перегородок, потолков, кровли. Их можно использовать изнутри или снаружи в качестве дополнительного изоляционного звукопоглотителя. Материал значительно повышает уровень прочности панелей, делая их практически неуязвимыми.

Полное описание панелей СИП из «Гринборд» и ППУ можно посмотреть в разделе с прайс-листами, в которых указаны размеры, толщина и типы фибролитовых плит, цены.

Как меняется цена дома из СИП панелей с ППУ?

Стоимость вспененного полиуретана выше в сравнении с пенопластом. Дополнительное увеличение ценника происходит благодаря фибролитовой плите. В зависимости от сложности проекта увеличение цены может составить до 15-30 %. Сравнить стоимость материалов можно в прайс-листах, размещенных на сайте.

Технология изготовления СИП с ППУ

В отличие от пенополистирола, который поступает на производство в готовых листах, которые вклеиваются в сэндвич между слоями ориентированно-стружечных плит, полиуретан – это жидкая смесь компонентов. Фибролитовые плиты фиксируются в специальных станках, на внутреннюю поверхность одной из них (или обеих) наносится полиуретан – смесь основы и катализатора. Для улучшения адгезии при необходимости выполняется предварительное увлажнение основы.

В результате реакции полиуретан начинает вспениваться и многократно увеличиваться в объемах (до 50-70 крат). Он заполняет всю полость между плитами, быстро отвердевает, а излишек срезают на специальном станке. Благодаря такой методике обеспечивается сцепка на 100 % поверхности.

Производство, поставки СИП панелей из ППУ

В компании «ЭкоДом» можно купить СИП панели ППУ с доставкой в любой регион России. Плюсы заказа материалов у нас:

• Собственное производство с современным, высокотехнологичным оборудованием, большими производственными мощностями;
• Ответственный подход, понимание тонкостей – как компания-застройщик мы хорошо знаем технологии, поэтому наши материалы соответствуют высоким требованиям строительных регламентов;
• Обоснованные цены, удобные способы оплаты, скидки крупным клиентам, подрядчикам с постоянными заказами;
• Профессиональные консультации по любым техническим вопросам;
• Доставка по Московской области и в регионы России партиями любых объемов.

У нас можно заказать не только СИП панели с ППУ, но и с другими видами наполнителей, включая базальтовую вату. За дополнительной информацией и для согласования деталей поставки вы можете позвонить  менеджерам нашей компании по указанным телефонным номерам.

О наличии и ценах, а также оформить заказ на покупку и доставку можно по телефонам:
8 (800) 700-39-18 или 8 (925) 924-26-06

Основы водостойкого гипсокартона

---

Приятно знать, что существует гипсокартон, который обеспечивает защиту от высокой влажности и влажности и так же прост в установке, как и обычный гипсокартон.

Зеленая доска — это решение для помещений в вашем доме, которые нуждаются в дополнительной защите от влаги.

Несмотря на то, что зеленая плита не является водонепроницаемой, она устойчива к влаге и может стать идеальным вариантом для вашего следующего проекта по гипсокартону.

Что такое гипсокартон Green Board?

Зеленая плита представляет собой гипсокартон с гипсовой сердцевиной, обернутой с одной стороны зеленой бумагой.

Этот продукт впервые появился в 1960-х годах и использовался в качестве прямой подложки для плитки в заболоченных местах, таких как душевые и ванны.

От этой практики отказались в пользу цементной подложки, но зеленые плиты до сих пор имеют несколько полезных применений.

Итак, в чем разница между гипсокартоном и гипсокартоном? Самым большим отличием является покрытие из зеленой бумаги, покрытое воском, что делает его более влагостойким к воде, чем обычный гипсокартон.

Каковы свойства зеленой доски?

Как и традиционный гипсокартон, зеленая плита представляет собой строительный материал с гипсовой сердцевиной и бумажной внешней стороной. Тем не менее, зеленая плита имеет более толстую бумажную поверхность, что делает ее более прочной гипсокартонной плитой, чем стандартный гипсокартон, который покрывает большинство жилых помещений.

Это более толстое покрытие обработано водостойким воском и окрашено в зеленый цвет морской пены, чтобы отличить его от обычного гипсокартона, отсюда и название: зеленая доска.

Водостойкий, но не водостойкий

Несмотря на то, что зеленая доска имеет более толстое бумажное покрытие и восковое покрытие, она не предназначена для прямой подложки, контактирующей с элементами.

Он использовался в качестве подложки для керамической плитки на стенах душевых, но эта практика была прекращена в 1990-х годах.

Гипсокартон Greenboard будет повреждаться водой после длительного контакта с водой, но его водостойкость значительно выше, чем у обычного гипсокартона.

Толще, чем обычный гипсокартон

Стандартный гипсокартон выпускается в размерах от ¼ до ½ дюйма, но зеленый картон можно купить в листах ½ или ⅝ дюйма.

Дополнительная толщина достигается за счет дополнительной пропитки воском водостойкой бумаги на внешней стороне гипсокартона.

При замене обычного гипсокартона в вашем доме на зеленую доску обязательно учитывайте дополнительную толщину, чтобы у вас не было выступающих панелей.

Неогнестойкий

Несмотря на толщину строительного материала ⅝ дюйма, гипсокартон из зеленых плит не может заменить огнестойкий гипсокартон толщиной ⅝ дюйма. Многие объекты, особенно в коммерческих помещениях, будут иметь коды, обеспечивающие установку толстого огнестойкого гипсокартона.

Несмотря на схожие размеры, зеленая доска наверняка не остановит пожар на вашем участке; не делай ошибки. Если вы ищете ⅝-дюймовые огнеупорные материалы для кухонь или вокруг каминов, вам лучше всего подойдет гипсокартон типа X или другой строительный материал, такой как цементная плита.

Устойчив к плесени?

Поскольку зеленые плиты долгое время использовались во влажных или влажных помещениях, справедливо задаться вопросом о стойкости материала к плесени.

В то время как гипсовая сердцевина зеленого картона и другого гипсокартона не является органической и, следовательно, препятствует росту плесени, бумажный материал может плесневеть. Восковая поверхность зеленой доски делает ее влагостойкой, но это не совсем устойчивый к плесени гипсокартон.

Облицовка из сырой доски может быть обработана средствами против плесени. Однако из-за устойчивости к плесени зеленую доску постепенно заменяют безбумажным гипсокартоном.

Где использовать (и не использовать) гипсокартон Green Board

В качестве водостойкого гипсокартона Green Board можно укладывать практически везде, где стены подвержены намоканию.

Однако безопаснее всего ограничить прямой контакт зеленой доски с водой, поэтому есть места, где ее не следует устанавливать.

USG Sheetrock Brand 5/8″ Mold Tough Firecode X

Green Board Go’s

Душевые, кухни, подвалы и любые другие влажные помещения в доме: все они могут выиграть от использования зеленой доски. Эти области в доме, как правило, имеют более высокое содержание воды в воздухе.

Более высокая влажность может отсыреть стандартный гипсокартон и привести к повреждению, но зеленая плита может выдержать влажность. Водостойкая отделка этого гипсокартона специально разработана для помещений, которые часто становятся влажными.

Green Board No-Go’s

Места, в которых бывает больше влаги, могут создавать проблемы для Green Board. Душевые кабины, сауны, парилки и ванные комнаты, облицованные плиткой, подвергают зеленую доску риску пропитки.

Не только повреждение водой, которое может возникнуть в результате прямого контакта с водой, может вызвать проблемы с плесенью, но также доказано, что зеленая плита немного слабее, чем стандартный гипсокартон. Следовательно, при насыщении может быть больше шансов столкнуться с структурным повреждением.

Именно поэтому использование зеленой доски для потолков является спорным вопросом. Дополнительная толщина делает зеленую доску намного тяжелее обычного гипсокартона, поэтому необходимо соблюдать особую осторожность при наклеивании ее на потолки, заворачивании шурупов или гвоздей через более узкие промежутки, чем при использовании стандартного гипсокартона.

При следующем ремонте дома своими руками проконсультируйтесь с местными строительными нормами и правилами, чтобы убедиться, что у вас есть надлежащий гипсокартон и стеновые панели в нужных местах.

Какой тип ленты для гипсокартона вы используете для гринборда? Стыки и внутренние углы должны быть покрыты лентой для гипсокартона, как и обычный гипсокартон. Вы также можете использовать влагостойкую ленту для гипсокартона, которую можно приобрести в местном магазине Home Depot или Lowes.

Шурупы для гипсокартона должны быть покрыты глиной, а внешние углы также должны иметь угловой валик.

ASTM C1396

Американское общество испытаний и материалов, или ASTM, публикует и разрабатывает технические стандарты для материалов и изделий.

ASTM C1396 разъясняет использование гипсокартона, а раздел 1.1 разъясняет водостойкую гипсовую подложку. В разделе говорится, что подложка «предназначена в первую очередь для использования в качестве основы для укладки керамической или пластиковой плитки на стены или потолки. Этот продукт также подходит для украшения».

Вы можете видеть, что стандарт не вдается в подробности, поэтому возникает много вопросов, когда всплывает обсуждение на зеленой доске.

Потолки?

Многие инспекторы по строительству не советуют устанавливать зеленые панели на потолке ванной комнаты.

Поскольку потолки в ванных комнатах подвержены регулярному скоплению большого количества влаги, более тяжелая и слабая плита, скорее всего, столкнется с проблемами на потолке ванной комнаты.

Если вы настаиваете на зеленой доске на потолке, обязательно прикрепите листы к балке через каждые 12 дюймов. Для потолков в ванной безопаснее использовать стандартный гипсокартон и нанести на него краску.

Действительно ли мне следует избегать зеленой доски для влажных работ?

Технический номер. Хотя некоторые инспекторы запрещают это, водостойкий гипсокартон, такой как зеленая доска, можно использовать во влажных помещениях, например, в душевых или ваннах.

Существуют нормы, ограничивающие степень насыщения по весу зеленой доски после погружения в воду на определенное время.

Пока вы можете использовать зеленую доску для этих влажных зон, помните о предупреждениях: повреждение водой, более слабая структура, плесень и т. д.

Что использовать, кроме Greenboard?

Возможно, одним из самых популярных материалов для зеленого картона является то, что влагостойкий гипсокартон намного дешевле, чем его водонепроницаемые аналоги.

Цементная плита

Цементная плита или цементная подложка — типичная подложка для облицовки душевых кабин и ванн. Цементные материалы на минеральной основе без проблем справляются с воздействием воды и являются отличной основой для укладки плитки.

Подложка для плит Durock из цементных плит. Жестко режется, тяжелый и трудно застегивается.

---

Цементная плита, также известная как durock или HardieBacker, может быть удобно использована в любом влажном или сухом укладке, но недостатком является то, что она дорогая, тяжелая и часто требует гидроизоляционного слоя между ней и стойками стены. для предотвращения угрозы повреждения водой.

Эти компоненты требуют времени и денег, что делает установку цементной опорной плиты более сложной, чем сырую плиту.

Найдите альтернативу цементной плите, если это возможно

Многие подрядчики и строители выбирают зеленые плиты во влажных помещениях, потому что с ними легко работать. Greenboard работает так же, как стандартный гипсокартон. Его можно приобрести оптом, обрезать по размеру с помощью стандартного универсального ножа и прямой кромки и установить с помощью подъемника и нескольких винтов.

Доступная цена и простота монтажа делают зеленую доску идеальной для покрытия больших площадей дома, подверженных периодическому проникновению влаги: кухонь, ванных комнат и подвалов. Тем не менее,

Цементная плита или аналогичные продукты, такие как DensShield от Georgia Pacific, должны быть основой, которую вы используете для надлежащих влажных помещений в вашем доме.

Пурпурная доска

Еще одна отличная альтернатива зеленой доске – Пурпурная доска от National Gypsum. Фиолетовая доска не только огнестойка, но и устойчива к плесени, грибку и влаге.

National Gypsum Purple Baord также имеет сертификат GreenGuard Gold за улучшение качества воздуха в помещении.

Purple Board также имеет ударопрочный вариант, устойчивый к плесени, с плотной сердцевиной и армированный сеткой из стекловолокна.

Так же, как зеленая доска известна своим цветом, фиолетовая доска также названа в честь пурпурной лицевой бумаги, в которую она обернута. и других влажных помещениях с повышенной влажностью.

Безбумажный гипсокартон

Надежной альтернативой зеленой доске является безбумажный гипсокартон. Отсутствие бумаги в гипсокартоне делает этот гипсокартон более устойчивым к воде и плесени, чем зеленая плита.

Подобно зеленому картону и стандартному гипсокартону, безбумажный гипсокартон имеет гипсовую основу. Однако вместо бумажной отделки гипс обернут стекловолокном.

Продукт был разработан для борьбы с плесенью лучше, чем бумажный гипсокартон, но он все еще не полностью защищен от плесени.

Несмотря на то, что гипсокартон из стекловолокна является отличным вариантом, он является более новым продуктом, имеющим несколько плюсов и минусов.

Знайте свои варианты гипсокартона

Прежде всего, безбумажный гипсокартон имеет лучшую устойчивость к плесени и более прочную поверхность, чем его аналоги, отягощенные бумагой. Поэтому такой тип гипсокартона гораздо более устойчив к повреждениям.

С другой стороны, он дороже на фут, чем стандартный гипсокартон, и его может быть сложно найти в некоторых регионах, поскольку он не так широко используется, как стандартная или зеленая плита. Также ведутся споры по поводу отделки безбумажным гипсокартоном.

Некоторые установщики гипсокартона считают, что покрытие из стекловолокна на безбумажном гипсокартоне намного более жесткое и с ним труднее работать, чем с традиционной бумагой. Более жесткая поверхность может привести к трудностям и разочарованию ввинчивания шурупов в доски.

---

Знакомы ли вы со сборками гипсокартона? Узнайте, почему демизирующие стены жизненно необходимы –

Что такое демизинговая стена?

---

Советы по установке Greenboard

Как и стандартный гипсокартон, Green Board можно измерить и разрезать с помощью поверочной линейки и универсального ножа. Коротким ножом надрежьте бумагу вдоль прямого края.

После надреза гипсокартон можно защелкнуть, а затем поместить в подъемник для гипсокартона для размещения и установки.

Зеленую доску можно установить зеленой бумагой наружу, ввинчивая винты через равные промежутки времени непосредственно в стойки и балки.

При работе с потолками, как упоминалось выше, лучше всего крепить гипсокартон с более короткими интервалами, каждые 12 дюймов, чтобы избежать провисания или падения более слабой доски в дальнейшем.

Когда использовать зеленую доску? Что такое зеленая доска? – Как установить зеленую доску вокруг ванны –

Гипсокартон Greenboard можно отделывать так же, как и стандартный гипсокартон. Все винты и швы должны быть заклеены лентой и покрыты ровным слоем шовного герметика перед покраской. №

Несмотря на водостойкий характер гипсокартонной панели Green Board, все же рекомендуется использовать при отделке долговечную краску, предназначенную для среды с высокой влажностью.

---

Узнайте больше о продуктах из гипсокартона –

Что такое Hat Channel?

Основы винтов и винтов с сушит

Lift для простой гипсокартон

Sheetrock Vswall. Основы водостойкого гипсокартона

Быстросохнущая смесь для швов, выбор подходящего раствора для гипсокартона

---

Внутри классической игровой консоли Nintendo — Слайд-шоу

Внутри классической игровой консоли Nintendo — Слайд-шоу — PC World Россия Слайд-шоу

Многие люди знают Nintendo Entertainment System. Немногие знают японскую консоль, на которой она была основана, семейный компьютер Nintendo, также известный как Famicom. Мы заглянем внутрь Famicom и его аксессуаров, включая уникальную приставку для дисковой системы.

• Внутри корпуса дисковода


  Если снять верхнюю часть корпуса дисковода, откроется батарейный отсек. В этом отсеке, доступном через дверцу в верхней части устройства, находятся шесть батарей типа C. Привод также получает питание от адаптера переменного тока, но Nintendo включила вариант с аккумулятором на тот случай, если Famicom и телевизор уже занимают ближайшую розетку.
  Под аккумуляторным отсеком находится сам механизм дисковода, который вы скоро увидите подробнее.

• Внутри картриджа


  Картриджи Famicom обычно состоят из двух формованных пластиковых половинок, которые соединяются вместе без винтов. Внутри находится печатная плата либо с дискретными пакетами ПЗУ, либо с «шаровидными крышками», в которых кремниевые чипы, содержащие игровые данные, заключены в каплю смолы.
  В отличие от NES, у Famicom не было единого стандартного дизайна картриджей. Различные производители игр создавали свои собственные тележки, некоторые из которых вы можете увидеть здесь. В коричневом картридже посередине даже есть светодиод, который загорается, когда система включена.

• Сравнение носителей


  Японский игровой картридж для Famicom довольно мал по сравнению с американским картриджем для NES слева.
  Официальные «дисковые карты» Nintendo были двусторонними (64 КБ на сторону), 2,8-дюймовыми проприетарными гибкими дисками. В них отсутствовала защитная шторка, из-за чего многие диски выходили из строя при попадании грязи на внутренний магнитный носитель или при случайном прикосновении.
  Перезаписываемый характер дисков FDS позволял игрокам сохранять ход игры между сессиями. SRAM с батарейным питанием в таких играх, как The Legend of Zelda, позже воспроизвела эту функциональность в ограниченной степени.

• Внутри контроллера II


  После разборки контроллера II мы видим основную плату и две пластиковые половинки корпуса контроллера. Все накладные элементы управления состоят из кнопок из твердого пластика, которые опираются на гибкие резиновые вставки (вверху слева) с токопроводящими накладками на них. Когда игрок нажимает кнопку, он сжимает резиновую вставку, и токопроводящая прокладка замыкает цепь на зеленой доске, показанной здесь, регистрируя нажатие кнопки с помощью консоли.

• Дисковая система Famicom


  Выпущенная 21 февраля 1986 года дисковая система Famicom (FDS) стала первой крупной попыткой Nintendo обойти ограничения аппаратного обеспечения Famicom и продлить срок службы уже устаревшей консоли.
  До дисковой системы самый большой игровой картридж содержал 48 килобайт данных, а более крупные микросхемы ПЗУ были непомерно дорогими. Напротив, FDS обеспечивала до 128 КБ дискового пространства на диск. Позже, когда цены на ПЗУ упали, а дисковое пиратство стало безудержным, FDS потеряла актуальность и отошла на второй план, хотя Nintendo поддерживала ее до 2003 года.0249 FDS состоит из двух компонентов: адаптера оперативной памяти (слева) и дисковода (справа).

• Взламывание корпуса


  Шесть винтов спустя, мы внутри, и нижняя часть материнской платы и ВЧ-модулятор/плата питания открыты. Два кабеля контроллера проходят по обеим сторонам верхнего шасси и подключаются к двум разъемам на материнской плате рядом с передней частью устройства. Разъем контроллера II немного больше, чем у контроллера I, из-за дополнительных функций микрофона.

• Собираем все вместе


  Как видно здесь, Семейный компьютер аккуратно подключен к Famicom Disk System и еще оставляет место для контроллеров, которые можно аккуратно спрятать по бокам основного устройства Famicom.
  В целом влияние Famicom на искусство и науку видеоигр было огромным. Но самым большим достижением Famicom было то, что он развлекал миллионы детей. И за это мы все должны поблагодарить Nintendo за хорошо проделанную работу.
  С 25-летием, Семейный Компьютер!

• Две стороны одной медали


  Чтобы преодолеть клеймо, связанное с видеоиграми на американском рынке после краха, Nintendo изменила дизайн Famicom, чтобы он больше походил на устройство или видеомагнитофон, чем на игровую консоль. Результатом стала Nintendo Entertainment System (1985), которую можно увидеть здесь под Famicom. Nintendo также осторожно не использовала термин «видеоигра» в своей маркетинговой литературе по NES, вместо этого называя консоль «развлекательной системой». Напротив, игрушечный Famicom был беззастенчиво разработан с учетом потребностей детей.
  Вы могли заменить контроллеры для NES, но Famicom поставляется с двумя панелями управления, постоянно подключенными к консоли. В системе даже было два слота, в которых можно было хранить пэды, когда вы не играли.

• Вот загляните внутрь «адаптера оперативной памяти» FDS.


  Это устройство подключается к порту картриджа Famicom и обеспечивает интерфейс между Famicom и дисководом. Его кабель подключается к задней части коробки дисковода.
  Адаптер оперативной памяти содержит 32 КБ ОЗУ для временного хранения программ (загружаемых с диска), 8 КБ дополнительной ОЗУ для использования в играх и специальный чип, включающий дополнительное звуковое оборудование и контроллер гибких дисков.

• Простой дизайн


  Внутреннее устройство Famicom довольно спартанское. На одной плате находится ВЧ-модулятор для вывода видео на телевизор и схема питания. Материнская плата ниже содержит компьютеризированный мозг Famicom, который мы вскоре рассмотрим более подробно.
  Справа от этих двух плат находится верхняя половина корпуса Famicom. Рядом с его центром находится большой U-образный кусок пластика, соединенный с пружиной, которая является частью узла выброса картриджа. Ниже находятся пластиковая кнопка сброса (слева) и выключатель питания (справа), который подключается к плате питания двумя длинными красными и белыми проводами.

• Первые панели управления


  Famicom была первой игровой консолью, в которой в качестве основной формы ввода использовались панели управления. В отличие от популярного в то время джойстика, на панели управления использовалась плоская крестообразная площадка для большого пальца (часто называемая навигационной панелью или крестовиной), которая обеспечивала быстрое и точное управление. Дизайн остается стандартным для большинства игровых контроллеров и по сей день.
  Вы заметите, что на втором контроллере (обозначенном «II» справа) отсутствуют кнопки запуска и выбора, как на первом, но есть встроенный микрофон и ползунок громкости (подробнее об этом чуть позже). Эта идиосинкразия японской системы оказала некоторое влияние на версию для США. Ранние игры для NES, такие как Super Mario Bros., не останавливались при нажатии кнопки запуска второго контроллера, потому что у японского аналога не было эквивалентной кнопки.

• Компоненты дисковода


  Здесь я извлек плату питания (слева) и механизм дисковода из пластикового корпуса дисковода.
  Собственный формат диска Nintendo был основан на аналогичном (но меньшем) формате дискет под названием «Quick Disk», который так и не закрепился в компьютерной индустрии — он использовался в основном в музыкальных синтезаторах 1980-х годов. Компания Mitsumi производила дисководы FDS для Nintendo, в том числе устройство, которое вы видите здесь.

• Семейный компьютер Nintendo, также известный как Famicom


  Если вы американец, которому немного за тридцать, у вас, вероятно, остались приятные воспоминания об игре в Donkey Kong, Super Mario Bros. и The Legend of Zelda на Nintendo Entertainment System. После краха системы Atari 2600 видеоигры оказались в тяжелом финансовом положении. NES помогла оживить игры и послужила надежным образцом для будущих производителей консолей.
  Но NES не была первой в своем роде. Он был основан на семейном компьютере Nintendo, также известном как Famicom, выпущенном в Японии 25 лет назад. Первоначально продававшаяся в розницу по цене 14 800 иен (около 63,54 доллара США в долларах 1983 года), Famicom положила начало двухдесятилетней эпохе доминирования японских консолей и продала 61,9 миллиона единиц по всему миру в различных формах.
  Немногие жители Запада видели первоначальное подразделение, которое положило начало империи видеоигр Nintendo, но это скоро изменится. Мы рассмотрим оригинальный Famicom 1983 года, его контроллеры, его игры и даже уникальный аксессуар для дисковой системы, который никогда не выпускался за пределами Японии.
  (Бендж Эдвардс — основатель и главный редактор [[xref: http://www. vintagecomputing.com/|Vintage Computing and Gaming]]. Он написал подписи и подготовил фотографии для этого слайд-шоу.

• Материнская плата крупным планом


  Эта плата является сердцем Famicom. Большой синий 60-контактный разъем в верхней части платы подключается к картриджам, которые подключаются к системе. ЦП представляет собой модифицированный 8-битный микропроцессор MOS 6502, работающий на частоте 1,79МГц. Пользовательский «блок обработки изображений» (PPU) генерирует видеоизображение Famicom размером 256 на 224 пикселя.
  Два черных порта на переднем крае платы подключаются к панелям управления.

• Говорите в микрофон


  Вот печатная плата Controller II вблизи. Микрофон никогда не появлялся в панелях управления NES.
  Когда Famicom включен, микрофон передает любой улавливаемый им звук прямо на динамик телевизора. Legend of Zelda использовала эту функцию по-новому: она позволяла игроку кричать в контроллер, чтобы убить определенного монстра.
  Серебряные полоски слева от микрофона являются частью ползунка громкости в сборе, который регулирует громкость микрофонного выхода через динамик телевизора.

• Задняя часть


  Вот задняя часть Famicom. Слева направо: порт адаптера переменного тока, переключатель TV/Game (для отключения радиочастотного выхода для просмотра телевизора, пока игра продолжается), переключатель выбора канала (для выбора телевизионного канала, на котором будет отображаться игра), и радиочастотный аудио/видео выход, ведущий к внешнему радиочастотному переключателю (который, в свою очередь, подключается к разъемам антенны на телевизоре). С обеих сторон вы заметите два черных шнура, торчащих из задней части консоли; те ведут к двум встроенным панелям управления.

• Знакомьтесь с Famicom


  Система Famicom была разработана командой R&D 2 компании Nintendo под руководством инженера Масаюки Уэмура. Сама консоль проста и компактна, размером примерно 6 на 8 дюймов. Вы заметите три элемента управления на поверхности консоли: выключатель питания, кнопку сброса и центральный рычаг, который пользователь нажимает вперед, чтобы извлечь картридж. Устройство даже имеет откидную крышку, закрывающую порт картриджа, когда он не используется.
  На передней панели устройства находится порт для аксессуаров Famicom, 15-контактный штекерный разъем (DA-15). Этот разъем подходит для периферийных устройств, таких как световые пушки, рулевые колеса, джойстики и микрофоны.

• Проблемы с расплавленным ремнем


  У Famicom Disk System была одна большая ахиллесова пята: резиновый приводной ремень, который часто рвался или расплавлялся, превращаясь в кучу грязи, консистенции жевательной резинки.
