Графические обозначения материалов в сечениях: 6. Графическое обозначение материалов в сечениях в зависимости от вида материала

6. Графическое обозначение материалов в сечениях в зависимости от вида материала

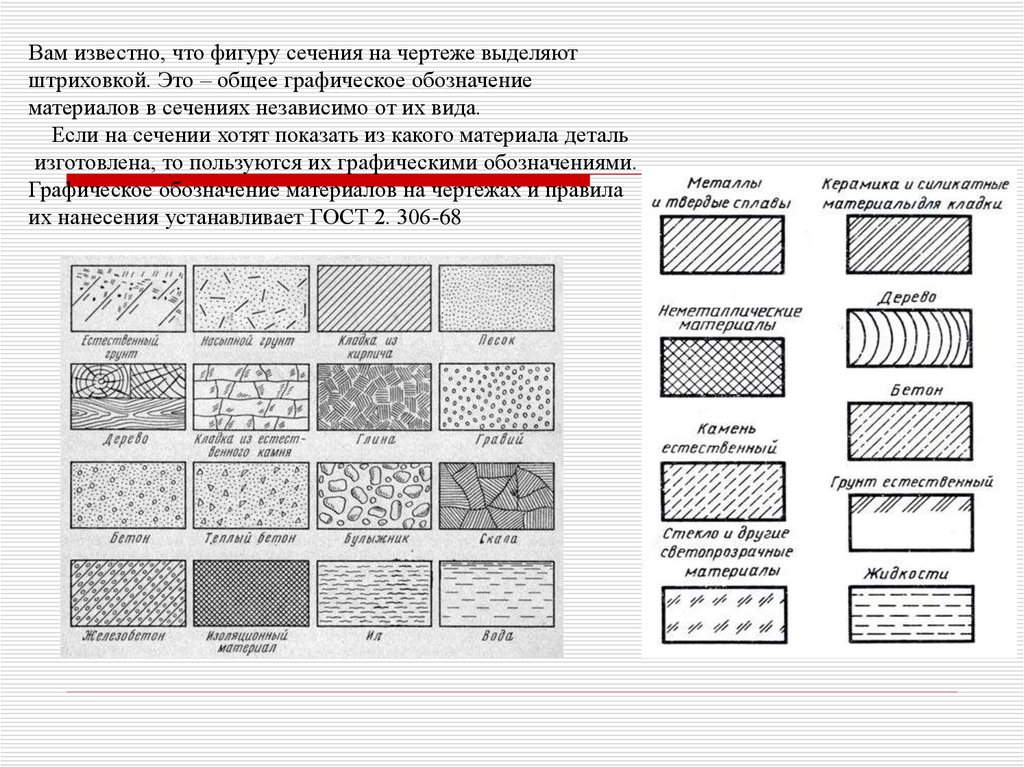

ГОСТ 2.306—68 ЕСКД устанавливает графические обозначения материалов в сечениях и на фасадах, а также правила нанесения их на чертежи всех отраслей промышленности и строительства.

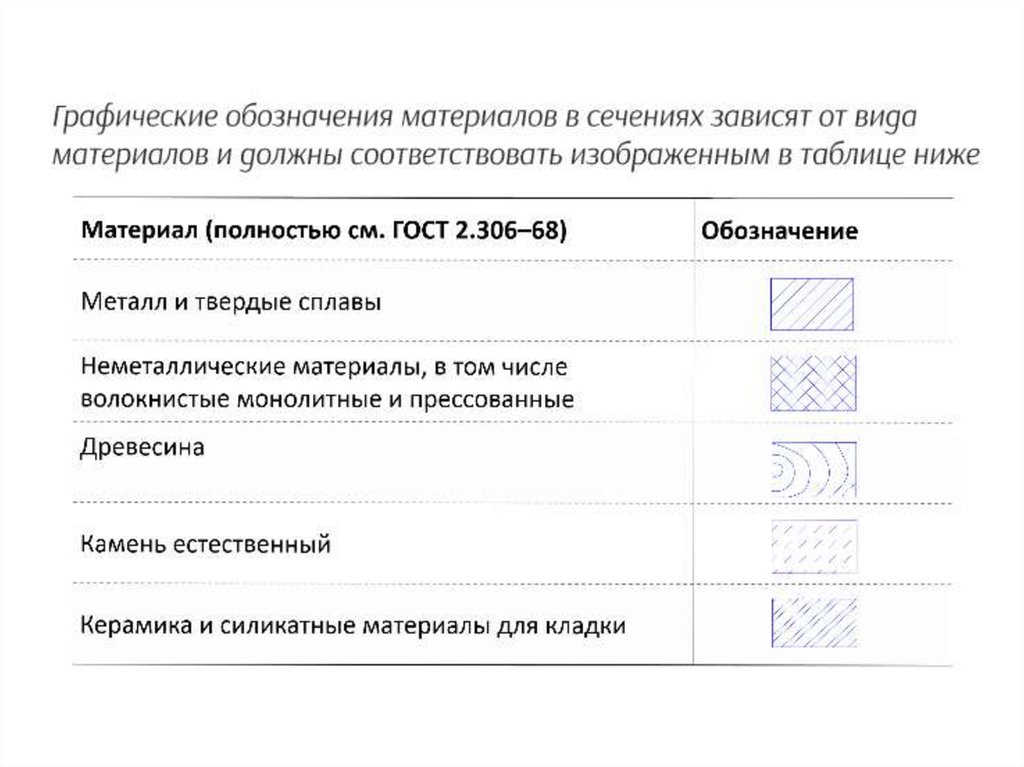

Графические обозначения материалов в сечениях в зависимости от вида материалов должны соответствовать приведенным в табл. 7, а на фасаде в табл. 8.

Примечания:

1. Композиционные материалы, содержащие металл и металлические материалы, обозначают как металлы.

2. Графическое обозначение керамики следует применять для обозначения кирпичных изделий (обожженных и необожженных), огнеупоров, строительной керамики, электротехнического фарфора, шлакобетонных блоков и т.д.

Линии-штриховки должны наноситься с наклоном влево или вправо, но, как правило, в одну и ту же сторону на всех сечениях, относящихся к одной и той же детали, независимо от количества листов, на которых эти сечения расположены.

Расстояние между параллельными прямыми линиями штриховки (частота) должна быть, как правило, одинаковым для всех выполняемых в одном и том же масштабе сечений данной детали. Указанное расстояние должно быть 1…10 мм в зависимости от площади штриховки и необходимости разнообразить штриховку смежных сечений.

Узкие и длинные площади сечений (например, штампованных, вальцованных и других подобных деталей), ширина которых на чертеже 2…4 мм, рекомендуется штриховать полностью только на концах и у контуров отверстий, а остальную площадь сечения — небольшими участками в нескольких местах черт. 15. В этих случаях линии штриховки стекла следует наносить с наклоном 15…20^о и линии большей стороны контура сечения. Штриховки всех обозначений выполняются от руки.

На черт. 16 и 17 показано нанесение наклонных линий штриховки сечений под различными углами и рамке.

В строительных чертежах допускается на сечениях незначительной площади любой материал обозначать как металл или вообще не применять обозначение, сделав поясняющую надпись на поле чертежа.

Для двух смежных деталей следует брать наклон линий штриховки для одного сечения вправо, для другого влево (встречная штриховка).

При штриховке «в клетку» для смежных сечений двух деталей расстояние между линиями штриховки в каждом сечении должно быть разным черт. 18.

При больших площадях сечений, а также при указании профиля грунта допускается наносить обозначение лишь у контура сечения узкой полоской равномерной ширины.

Узкие площади сечений, ширина которых на чертеже менее 2 мм, допускается показывать зачерненными с оставлением просветов между смежными сечениями не менее 0,8 мм черт. 19.

Пример нанесения графических обозначений материалов на разрезе

показан на черт. 20.

Для определения размеров изображенного изделия (элемента конструкции, узла, здания, сооружения) и его частей служат размерные числа, нанесенные на чертеже. Размеры на строительных чертежах наносят по ГОСТ 2.307—68* с учетом требований ГОСТ Р 21.1501—92. Размерную и выносную линии проводят сплошной тонкой линией толщиной от .

у/3 до sli черт 21, 22. Размерные линии предпочтительно наносить вне контура изображения.

Растояние размерной линии от параллельной ей линии контура, осевой, вынос- нон и других линий, а также расстояние между параллельными размерными гтшниями должно быть в пределах 6… 10 мм. Для чертежей общих видов (планы, разрезы, фасады и т.п.) размерные линии располагают в зависимости от размера изображения на расстоянии не менее 10 мм от линии наружного контура.

Для ограничения размерных линий на их пересечениях с линиями контура, выносными, осевыми, центровыми и другими применяют (черт. 23): засечки — в виде короткого штриха, проведенного основной линией с наклоном вправо под углом 45° к размерной линии стрелки—для размеров диаметров, радиусов и углов, а также для размеров от общей базы, располагаемых на общей размерной линии; точки — при недостатке места для засечек на размерных линиях, расположенных цепочкой, засечки допускается заменять точками.

На черт. 24 показано нанесение размера угла, а на черт. 25 нанесение длины дуги.

На черт. 26 показано нанесение размеров на чертежах симметричных изделий, а на черт. 27 нанесение размеров на изображение с разрывом.

На чертежах планов зданий, сооружений отметки наносят в прямоугольнике или на полке линии-выноски. Перед численным значением наносят знак «+», или «—» для отметок соответственно выше или ниже нулевой (черт. 28).

Высотные отметки горизонталей рельефа местности наносят на плане в разрывах горизонталей или за рамкой, без нанесения знака отметки уровня (черт. 29). На чертежах генерального плана и транспорта отметки наносят в соответствии с установленными правилами выполнения таких чертежей.

В зависимости от принятого способа изображения и характера размеров на строительных чертежах некоторые размеры (например: уклоны, длины элементов конструкций, размеры прокатных профилей и т.п.) наносят без размерных и выносных линий.

Величину уклона (тангенс угла наклона, т.е. отношение превышения к заложению) указывают размерным числом в виде простой дроби.

Допускается, при необходимости величину уклона указывать десятичной дробью с точностью до третьего знака.

На чертежах и схемах (кроме планов) уклон обозначают условным знаком и размерным числом* (*Знак «<», острый угол которого должен быть направлен в сторону уклона.). Знак располагают перед размерным числом углом в сторону понижения. Обозначение уклона наносят непосредственно над линией контура или на полке линии-выноски (черт. 30).

В текстовых документах уклон обозначают буквой i и указывают по типу: i = 1:5; i = 0,225 и т.п. На геометрических схемах конструкций (например, фермы) стержни изображают одной основной линией, совпадающей с осевой.

Длину стержней между точками пересечения осевой линий указывают размерными числами, наносимыми над линиями схемы (черт. 30). В некоторых случаях применяют обозначение уклона элемента (стержня) прямоугольным треугольником с вертикальным и горизонтальным катетами, гипотенуза которого совпадает с осью или внешней контурной линией изображенного элемента. Над катетами проставляют абсолютное или относительное значение их величин, например, 50 и 125; (см. черт. 30). Размеры профиля металлических и неметаллических длинноразмерных изделий постоянного поперечного сечения наносят справа от условного графического обозначения профиля. На черт. 31 показано нанесение размеров на геометрических схемах конструкции.

На черт. 32 показаны примеры нанесения размеров профиля проката.

Размеры на строительных чертежах наносят в виде замкнутой цепи.

Размеры допускается повторять. Пример нанесения размерных линий на фрагменте плана здания с указанием рекомендуемых интервалов между ними приведен на (черт. 33).

2.9 Условные графические обозначения материалов в сечениях и правила их нанесения на чертежах

Лист № 3

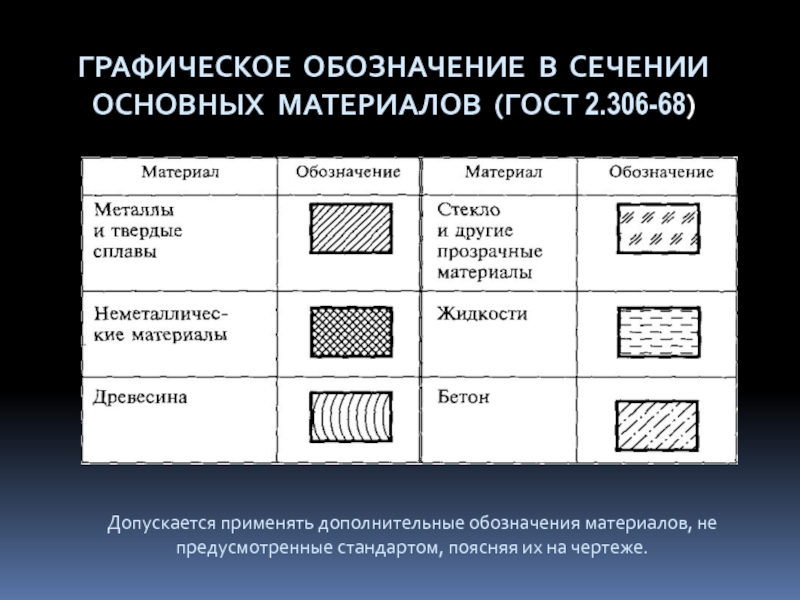

Цель задания: ознакомление с условным графическим обозначением материалов в сечениях.

Выполнить на листе формата А4 условные графические обозначения материалов на чертежах. Размеры прямоугольников – произвольные. Все надписи на чертеже выполнить чертежным шрифтом № 5 или № 7. Пример выполнения на стр. 33.

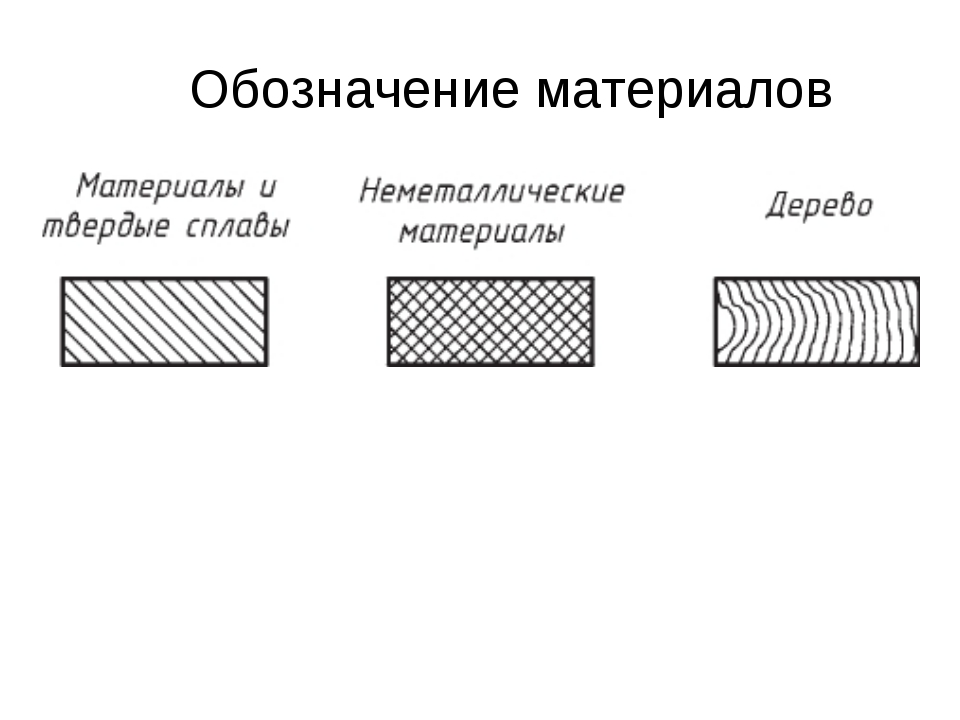

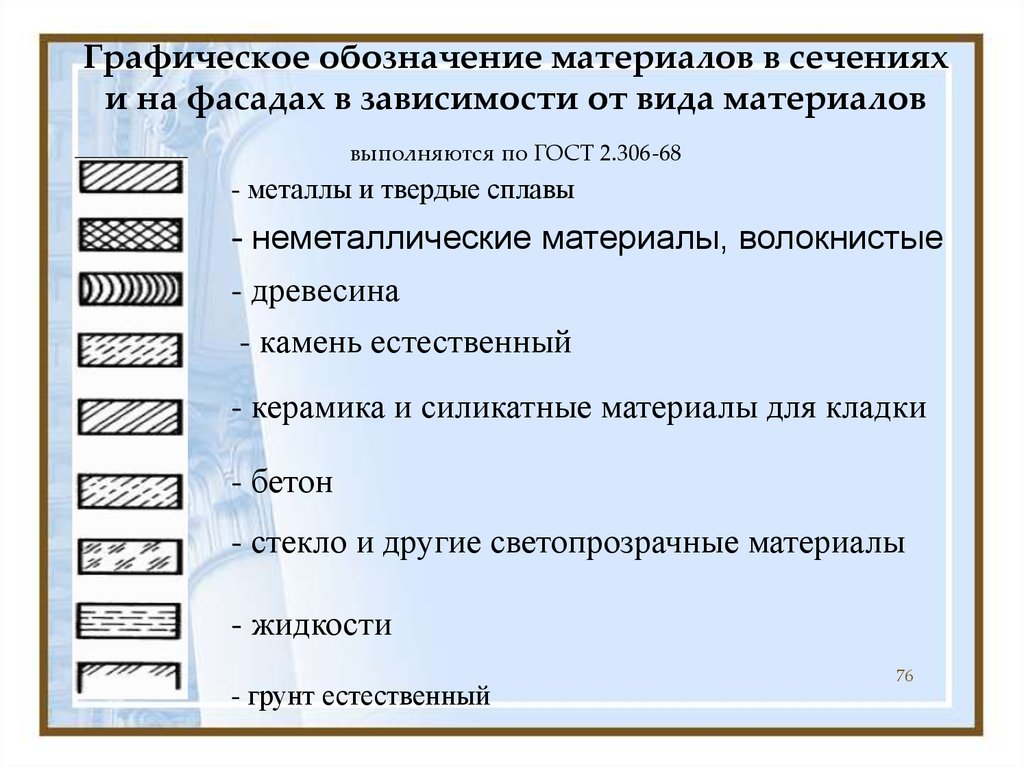

Графическое обозначение материалов и некоторых предметов в сечениях выполняется в соответствии со стандартом ГОСТ 2.306- 68.

Графические обозначения материалов в сечениях в зависимости от вида материала согласно ГОСТ 2. 306 – 68 приведены в таблице 5.

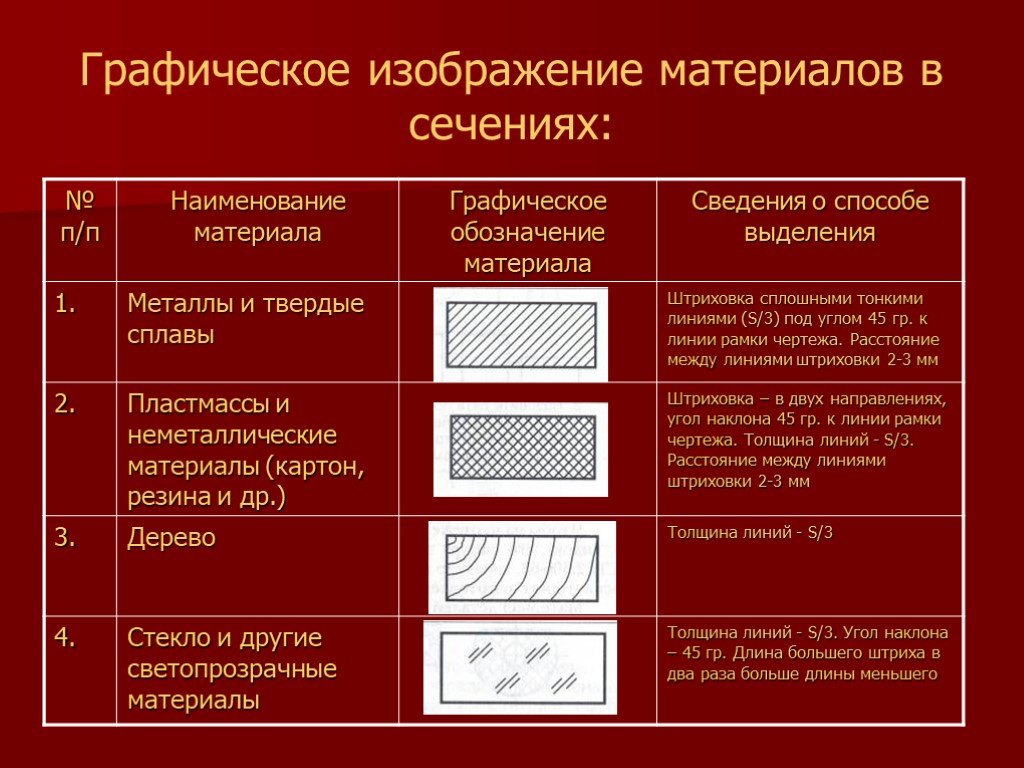

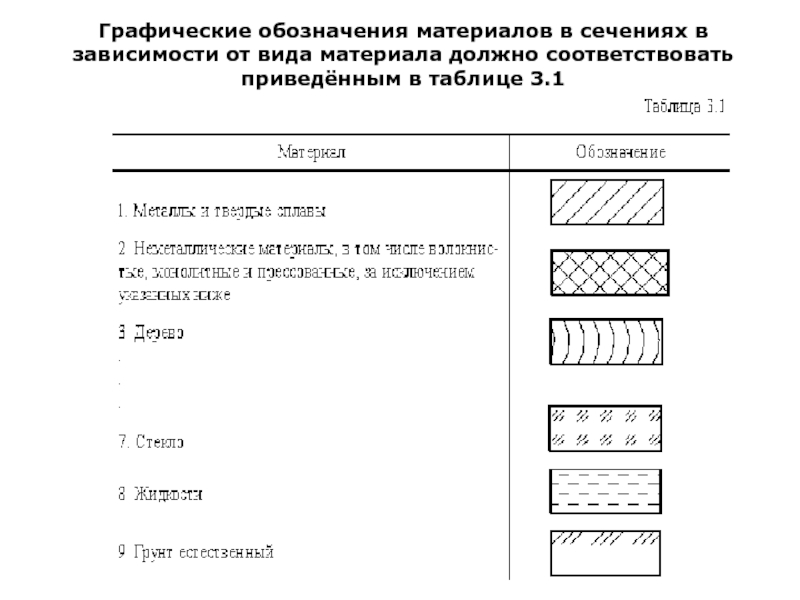

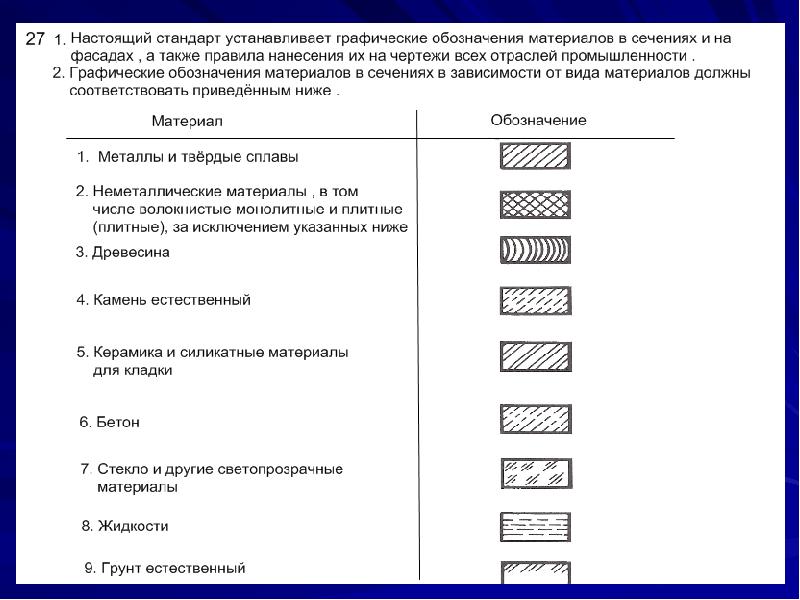

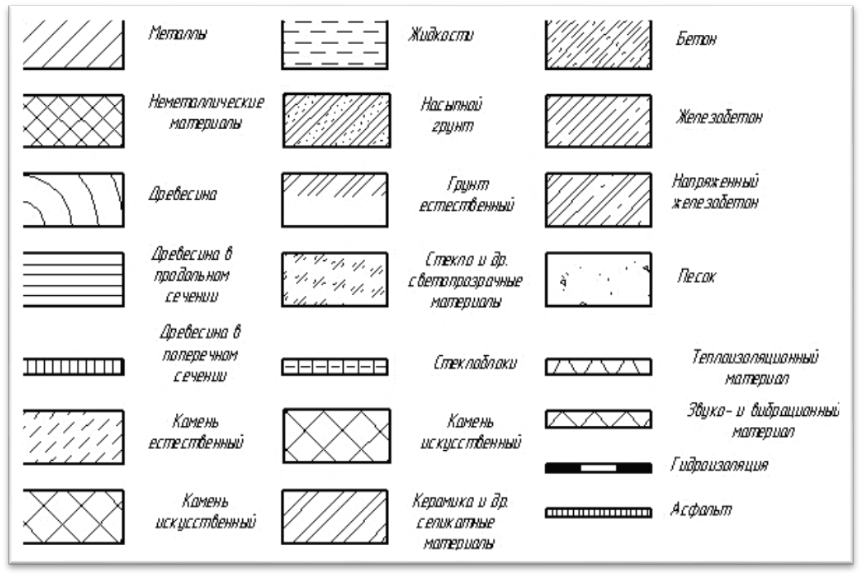

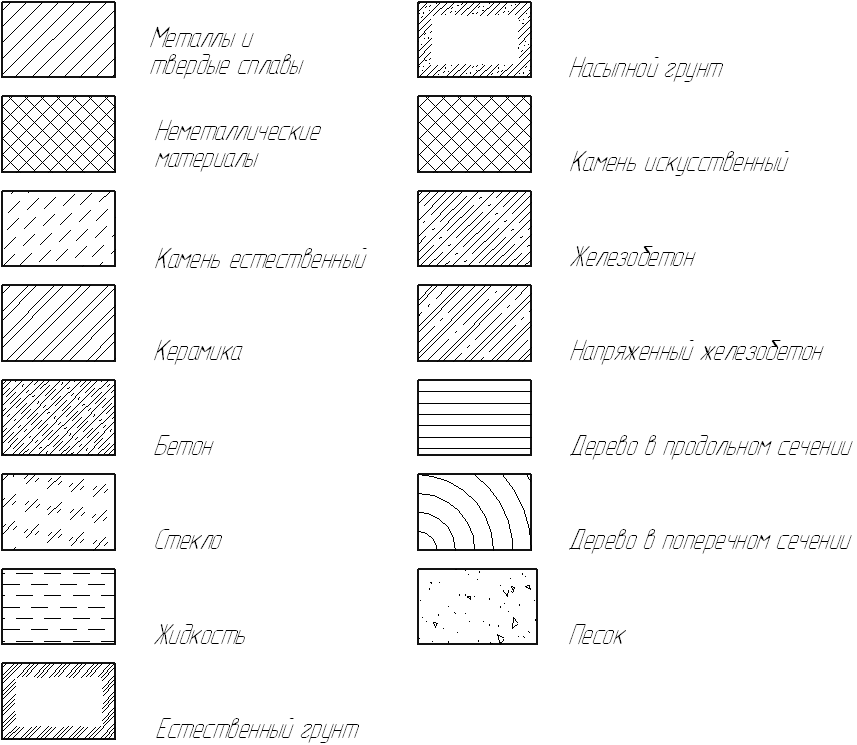

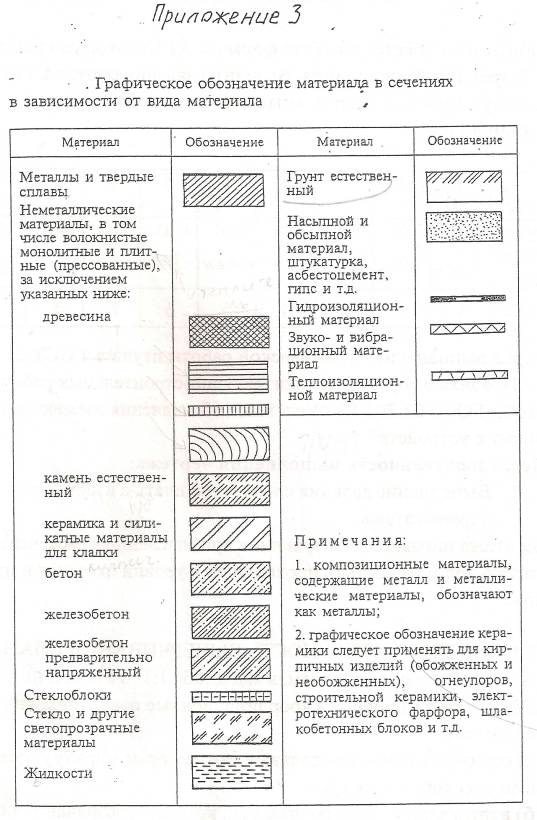

Таблица 5 – Графические обозначения материалов в сечениях

Обозначение	Материал	Обозначение	Материал
	Общее графическое обозначение независимо от вида материала. Металлы и твердые сплавы		Бетон
	Неметаллические материалы, в том числе волокнистые, монолитные и прессованные, за исключением указанных ниже		Стекло и другие прозрачные материалы

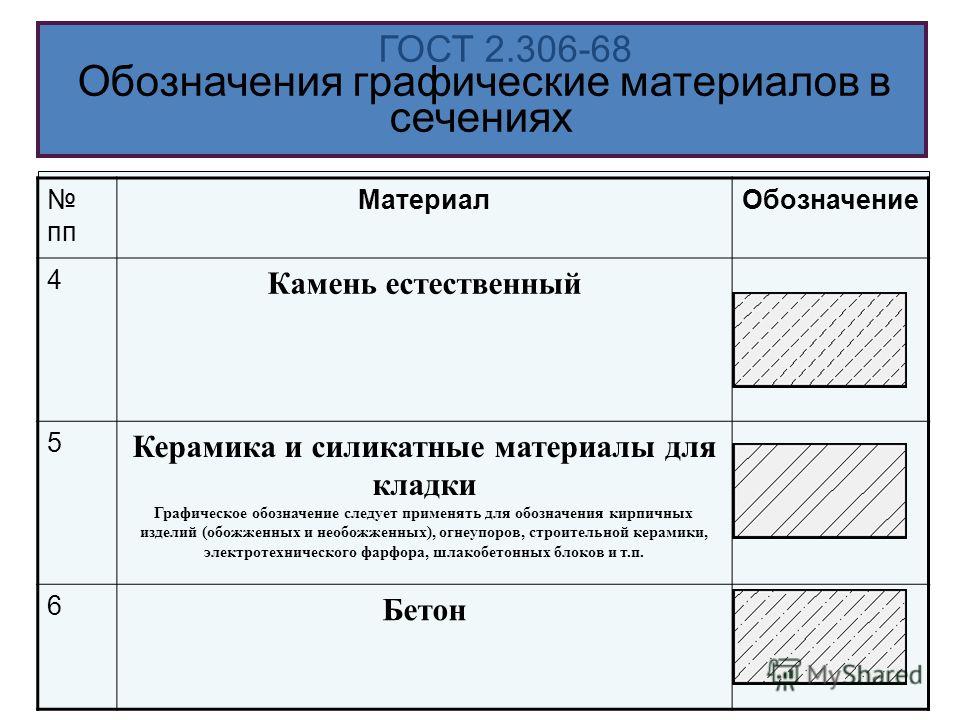

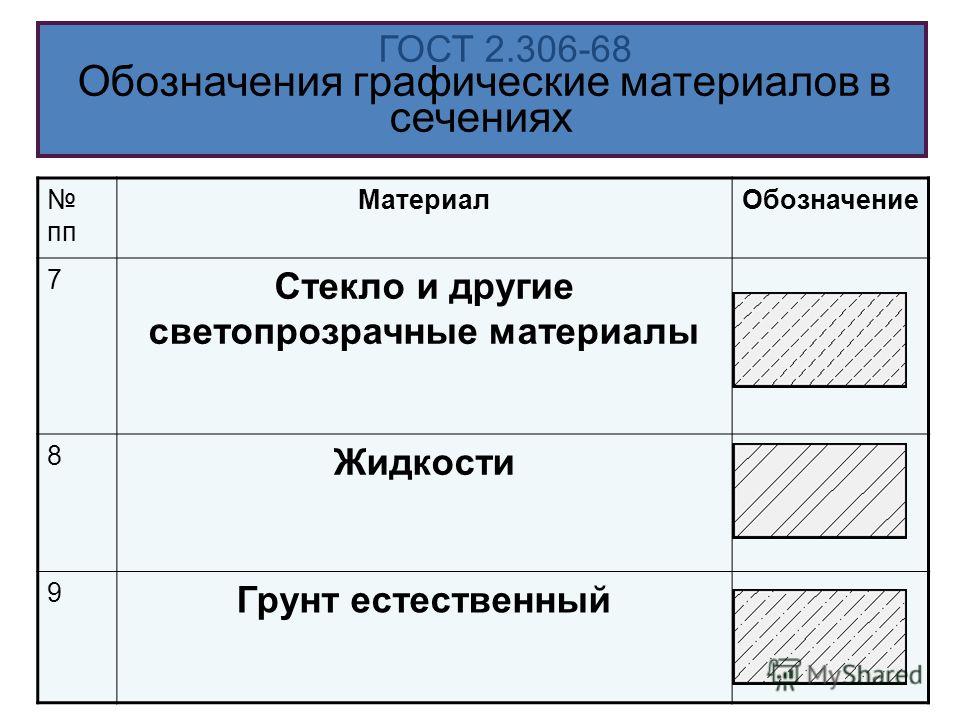

	Керамика и силикатные материалы для кладки		Жидкости
			Грунт естественный
	Камень естественный		Засыпка из любого материала
	Дерево		Сетка

Если применяется на чертеже материал, не предусмотренный стандартом, то для него допускается применять дополнительные обозначения, поясняя их на чертеже.

Композиционные (неоднородные) материалы, содержащие металлы и неметаллические материалы, обозначают как металлы.

Графическое обозначение керамики и силикатных материалов следует применять для обозначения кирпичных изделий (обожженных и необожженных), огнеупоров, строительной керамики, электротехнического фарфора, шлакобетонных блоков и т. п.

Графическое обозначение древесины (таблица 5) следует применять, когда нет необходимости указывать направление волокон. Если на чертеже требуется указать направление волокон древесины, то следует сделать соответствующую надпись на чертеже.

Металлы и твердые сплавы, а также неметаллические материалы штрихуют в сечениях и разрезах сплошными параллельными линиями, толщиной s/3

…s /2.

Правила нанесения графических обозначений материалов в сечениях

1. Наклонные параллельные линии графического обозначения материала наносят под углом 45º к линии контура изображения (рисунок 29), или к его оси (рисунок 30), или к линиям рамки чертежа (рисунок 31).

Рисунок 29 Рисунок 30

Рисунок 31

2. Если линии штриховки, проведенные к линиям рамки чертежа под углом 45º, совпадают по направлению с линиями контура или осевыми линиями, то вместо угла 45º следует брать угол 30º или 60º (см. рисунки 32 и 33).

Рисунок 32 Рисунок 33

3. Линии штриховки наносятся с наклоном вправо или влево в одну и ту же сторону на всех сечениях одной и той же детали независимо от количества листов чертежа, на которых эти сечения расположены.

4. Расстояние между параллельными линиями штриховки (частота) должно быть, как правило, одинаковым для всех сечений детали, выполняемых в одном и том же масштабе. Частота штриховки должна быть от 1 до 10 мм и выбирается в зависимости от величины площади штриховки (для учебных чертежей рекомендуется 2-3 мм) и необходимости разнообразить штриховку смежных сечений.

5. Узкие и длинные площади сечений, ширина которых на чертеже от 2 до 4 мм, рекомендуется штриховать полностью только на концах и у контуров отверстий, а остальную площадь сечения – небольшими участками в нескольких местах (рисунки 34, а и 34, б). Штриховку в таких случаях выполняют от руки, причем линии штриховки стекла (рисунок 34, в) наносят с наклоном 15º…20º к линии большей стороны контура сечения.

Рисунок 34

6. Узкие площади сечений, шириной на чертеже менее 2 мм, допускается показывать зачерненными с просветами между смежными сечениями не менее 0,8 мм (рисунок 35).

Рисунок 35

7. Для смежных сечений двух деталей следует применять встречную штриховку (наклон линий штриховки одного сечения вправо, другого – влево). При штриховке «в клетку» неметаллических материалов расстояния между линиями штриховки смежных сечений двух деталей должны быть разными.

В смежных сечениях со штриховкой одинакового наклона и направления следует изменять расстояние между линиями штриховки (рисунок 36) или сдвигать эти линии в одном сечении по отношению к другому, не изменяя угла наклона (рисунок 37).

Рисунок 36

Рисунок 37

8. На больших площадях сечений допускается наносить графическое обозначение только у контурных линий.

9. На неразъемных соединениях (сварных, клеёных и т.п.), изображенных в сечениях на сборочных чертежах, допускается наносить графическое обозначение как на монолитных телах.

10. Графическое обозначение не наносят в месте нанесения размеров или надписей, если их нельзя поместить вне площади графического обозначения.
