Содержание статьи
-
Состав Toolbox
-
Скачать
-
Технические характеристики
-
Инструкция по установке
Состав Toolbox
Профили резьбы
Для добавления профилей резьбы в Solidworks в “Параметрах” во вкладке “месторасположение файлов” под заголовком “Отобразить папки для:” выбираем в разворачивающемся меню “Профили резьбы” нажимаем “Добавить” и указываем путь до данной папки.
Профили сварных деталей
Для добавления профилей сварных деталей в Solidworks в “Параметрах” во вкладке “месторасположение файлов” под заголовком “Отобразить папки для:” выбираем в разворачивающемся меню “Профили варных деталей” нажимаем “Добавить” и указываем путь до данной папки.
Шаблон таблицы сварных швов
Для добавления профилей сварных деталей в Solidworks в “Параметрах” во вкладке “месторасположение файлов” под заголовком “Отобразить папки для:” выбираем в разворачивающемся меню “Шаблон таблицы сварных швов” нажимаем “Добавить” и указываем путь до данной папки.
Шаблоны документов
Для добавления шаблона деталей, совместимых со спецификацией I-TOOLS в Solidworks в “Параметрах” во вкладке “месторасположение файлов” под заголовком “Отобразить папки для:” выбираем в разворачивающемся меню “Шаблоны документов” нажимаем “Добавить” и указываем путь до данной папки.
Шаблоны форматов
Для добавления фалов с основными надписями в Solidworks в “Параметрах” во вкладке “месторасположение файлов” под заголовком “Отобразить папки для:” выбираем в разворачивающемся меню “Шаблоны форматов” нажимаем “Добавить” и указываем путь до данной папки.
Штриховки
Файл sldwks.ptn отвечает за типы штриховок в SolidWorks.
В файл добавлены типы штриховки – Дерево1/2/3/4 ГОСТ, Стекло1/2 ГОСТ.
Файл sldwks.ptn необходимо поместить с заменой в папку установки, предварительно переименовав заменяемый файл для возможности восстановления, по умолчанию это:”C:\Program Files\SOLIDWORKS Corp\SOLIDWORKS\lang\russian”
Часто используемые размеры и примечания
Файлы в соответствующих папках являются предварительно настроенными шаблонами Заметок/геометрических допусков/размеров/шероховатостей/обозначений сварных швов, для использования в Solidworks откройте “Параметры” и во вкладке “месторасположение файлов” под заголовком “Отобразить папки для:” выбираем в разворачивающемся меню “Часто используемые размеры/примечания” нажимаем “Добавить” и указываем путь до данной папки.
При создании заметок/геометрических допусков/размеров/шероховатостей/обозначений сварных швов в поле “Стиль” выберете “Загрузить часто используемые” и загрузите требуемые настройки.
Вы можете скачать свежие версии библиотек по ссылкам:
- библиотеки стандартных изделий ГОСТ TOOLBOX
- расширение для создания спецификаций по ГОСТ
Технические характеристики
| Оперативная память | 8 Гб и более |
|---|---|
| Процессор | Intel и AMD с поддержкой технологии SSE2. Рекомендуется 64-битная операционная система |
| Видеокарта | Графические карты для рабочих станций с поддержкой OpenGL и протестированные драйверы к ним |
| Операционная система |
Windows 7 SP1 (только 64 бит) 1 (64 бит)Windows 10 (64 бит) |
| Версия SOLIDWORKS |
SOLIDWORKS 2017; SOLIDWORKS 2018 |
Установка библиотеки материалов
В архиве находятся 7 папок, необходимо его разархивировать и в настройках SOLIDWORKS прописать эти пути, для каждой папки существует свой раздел.
Так же в папке находится файл шрифта по ГОСТ и инструкция по созданию кратных форматов основных надписей.
Для настройки папок необходимо обладать правами администратора.
Файлы с расширением .sldmat содержат сведения о механических и физических свойствах материалов.
Для добавления библиотеки необходимо открыть любую деталь в SOLIDWORKS
-
В дереве конструирования FeatureManager нажимаем правой кнопкой на “Материал”
-
Выбираем пункт “Редактировать материал”
-
В левом поле открывшегося окна кликаем в любом месте правой кнопкой и выбираем “Открыть библиотеку”
-
Выбрать директорию в которой находится файл .
sldmat либо скопировать его в папку с пользовательскими материалами SOLIDWORKS. Уточнить папку, которая выбрана по умолчанию можно в разделе ” Настройки пользователя” → “Месторасположение файлов” → Отобразить папки для “Базы данных материалов”.
-
Выбрать файл с расширением .sldmat и нажать кнопку открыть.
sldmat либо скопировать его в папку с пользовательскими материалами SOLIDWORKS. Уточнить папку, которая выбрана по умолчанию можно в разделе ” Настройки пользователя” → “Месторасположение файлов” → Отобразить папки для “Базы данных материалов”.
____________
*** Звездочки вставлены в связи с изменениями от 01 июля 2021
Сложно представить себе любого специалиста it-сферы, который сможет работать без компьютера и соответствующего софта. Качество выполнения обязанностей напрямую зависит от выбранных для работы программ. Хороший специалист всегда сам знает, какая программа лучше будет подходить для выполнения его обязанностей и задача руководителя предоставить специалисту все нужные программы.
Важно выбирать именно лицензионные программы, поскольку они имеют техническую поддержку от разработчиков и возможность своевременного обновления, что очень важно для правильного и своевременного выполнения всех поставленных задач.
Мы предлагаем самые необходимые программы, которые могут понадобиться в работе it-специалистам. Все представленные у нас программы лицензионные и имеют все необходимые подтверждения этого. Мы предлагаем удобные варианты оплаты, а при возникновении любых вопросов, вы можете проконсультироваться с нашими менеджерами.
ГОСТ 2.306-68. Единая система конструкторской документации. Обозначения графические материалов и правила их нанесения на чертежах
Утвержден и введен в действие
Постановлением Госстандарта СССР
в декабре 1967 г.
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ
ОБОЗНАЧЕНИЯ ГРАФИЧЕСКИЕ МАТЕРИАЛОВ
И ПРАВИЛА ИХ НАНЕСЕНИЯ НА ЧЕРТЕЖАХ
Unified system for design documentation.
Graphical designations of materials and rules
for their representation
ГОСТ 2.306-68
Группа Т52
Дата введения
1 января 1971 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1.
Разработан и внесен Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР.
2. Утвержден и введен в действие Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР в декабре 1967 г.
3. Исключен с 1 сентября 2006 года. – Изменение N 4, введенное в действие Приказом Ростехрегулирования от 22.06.2006 N 117-ст.
4. Взамен ГОСТ 3455-59 и ГОСТ 11633-65.
5. Ссылочные нормативно-технические документы
—————————————T————————–
Обозначение НТД, на который дана ссылка¦ Номер пункта
—————————————+————————–
ГОСТ 21.501-93 ¦ 4
6. Издание (апрель 2000 г.) с Изменениями N 1, 2, 3, утвержденными в августе 1980 г., сентябре 1987 г., марте 1989 г.
1. Настоящий стандарт устанавливает графические обозначения материалов в сечениях и на фасадах, а также правила нанесения их на чертежи всех отраслей промышленности и строительства.
(Измененная редакция, Изм. N 2).
1а. Общее графическое обозначение материалов в сечениях независимо от вида материалов должно соответствовать черт. 1а.
Черт. 1а
(Введен дополнительно, Изм. N 1).
2. Графические обозначения материалов в сечениях в зависимости от вида материалов должны соответствовать приведенным в табл. 1.

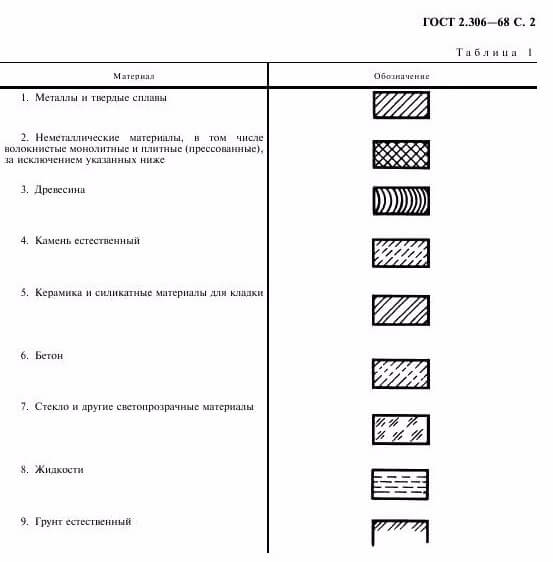

Таблица 1
———————————————–T——————
Материал ¦ Обозначение
———————————————–+——————
1. Металлы и твердые сплавы ¦ Рисунок
2. Неметаллические материалы, в том числе ¦ Рисунок
волокнистые монолитные и плитные ¦
3.
Древесина ¦ Рисунок4. Камень естественный ¦ Рисунок
5. Керамика и силикатные материалы для кладки¦ Рисунок
6. Бетон ¦ Рисунок
7. Стекло и другие светопрозрачные материалы ¦ Рисунок
8. Жидкости ¦ Рисунок
9. Грунт естественный ¦ Рисунок
Примечания. 1. Композиционные материалы, содержащие металлы и неметаллические материалы, обозначают как металлы.
2. Графическое обозначение п. 3 следует применять, когда нет необходимости указывать направление волокон.
3. Графическое обозначение п. 5 следует применять для обозначения кирпичных изделий (обожженных и необожженных), огнеупоров, строительной керамики, электротехнического фарфора, шлакобетонных блоков и т.п.
(Измененная редакция, Изм. N 1, 2).
Допускается применять дополнительные обозначения материалов, не предусмотренных в настоящем стандарте, поясняя их на чертеже.
3. Устанавливают следующие обозначения сетки и засыпки из любого материала (в сечении), указанные на черт. 1.
а – сетка; б – засыпка
Черт. 1
4. При выделении материалов и изделий на виде (фасаде) графические обозначения их должны соответствовать указанным в табл. 2.
Таблица 2
——————————————T———————–
Материал ¦ Обозначение
——————————————+———————–
1. Металлы ¦ Рисунок
2. Сталь рифленая ¦ Рисунок
3. Сталь просечная ¦ Рисунок
4. Кладка из кирпича строительного ¦ Рисунок
и специального, клинкера, керамики, ¦
терракоты, искусственного и естественного ¦
камней любой формы и т.п. ¦
5. Стекло ¦ Рисунок
Примечания. 1. (Исключено, Изм.
N 1).
2. Для уточнения разновидности материала, в частности, материалов с однотипным обозначением, графическое обозначение следует сопровождать поясняющей надписью на поле чертежа.
3. В специальных строительных конструктивных чертежах для армирования железобетонных конструкций должны применяться обозначения по ГОСТ 21.501.
4. Обозначение материала на виде (фасаде) допускается наносить не полностью, а только небольшими участками по контуру или пятнами внутри контура.
5. Наклонные параллельные линии штриховки должны проводиться под углом 45° к линии контура изображения (черт. 2а) или к его оси (черт. 2б), или к линиям рамки чертежа (черт. 2).
Черт. 2а
Черт. 2б
Черт. 2
Если линии штриховки, приведенные к линиям рамки чертежа под углом 45°, совпадают по направлению с линиями контура или осевыми линиями, то вместо угла 45° следует брать угол 30° или 60° (черт. 3 и 4).
Черт. 3
Черт. 4
Линии штриховки должны наноситься с наклоном влево или вправо, но как правило, в одну и ту же сторону на всех сечениях, относящихся к одной и той же детали, независимо от количества листов, на которых эти сечения расположены.
(Измененная редакция, Изм. N 1).
6. Расстояние между параллельными прямыми линиями штриховки (частота) должно быть, как правило, одинаковым для всех выполняемых в одном и том же масштабе сечений данной детали и выбирается в зависимости от площади штриховки и необходимости разнообразить штриховку смежных сечений. Указанное расстояние должно быть от 1 до 10 мм в зависимости от площади штриховки и необходимости разнообразить штриховку смежных сечений.
(Измененная редакция, Изм. N 2).
