Гост штриховка материалов: обозначения и штриховка железобетона и бетона по ГОСТ на чертежах

обозначения и штриховка железобетона и бетона по ГОСТ на чертежах

Штриховкой называется условное знаковое обозначение различных стройматериалов. Как правило, штриховка используется во время работы с бетоном или железобетонными конструкциями. Рисунок делается с помощью карандаша и состоит из находящихся на определенном удалении либо пересекающихся штрихов, линий, точек. Схемы используются в большинстве строительных работ, но есть определенные нюансы при штриховке бетона.

Общие сведения

ГОСТ штриховки материалов представляет собой условное обозначение. При помощи штриховки на схеме можно определить тип стройматериала. Это требуется для удобства во время сооружения объектов различного предназначения.

Штрихуется бетон из нескольких составляющих элементов, которые находятся на некотором расстоянии между собой, при этом применяемые линии и штрихи могут пересекаться.

Такие чертежи используют во время сооружения многих строительных объектов. Однако есть и некоторые нюансы, которые непременно необходимо учесть:

• можно дополнительно составить требуемое количество чертежей и указать пояснения для отдельных стройматериалов, которые не учитывались во время создания стандарта;
• с учетом ГОСТ обозначение бетона на чертежах может отсутствовать, если в этом нет необходимости, либо же обозначаться частично — для выделения определенного объекта.

На сегодняшний день в строительстве используется несколько установленных шаблонов: ГОСТ 3455–59 , ГОСТ 2306 −68, ГОСТ Р 21.1207−97.

Обозначение по ГОСТ 3455–59

Этот установленный шаблон был создан в 60-х гг., его начали использовать на строительных схемах с 1.02.1962 г. ГОСТ был действительным до 02.02.1973 года. В нем описаны чертежи для машиностроения. Условные значения были следующими:

• неметаллические стройматериалы — помечали в форме линий под наклоном в левую или правую сторону под пересечением 90 градусов;
• металл — помечали косыми линиями, сохраняя одинаковое расстояние;
• жидкости — вертикальные пунктирные линии с суживающимися промежутками;
• кольца и трещины — для условного обозначения использовали продольный срез;
• дерево — обозначения использовали с учетом особенностей древесины;
• растворы — помечали горизонтальной штриховкой, причем промежутки делали узкими;
• фанера — долевой разрез;
• неармированные ЖБ конструкции выполнялись в форме пескогравия;
• керамзитобетон — наносился пескогравий, дополнительно использовали 3 скрещенные линии, которые расположены в различных направлениях;
• стекло — указывали на схемах с помощью штрихов трех разновидностей и различных интервалов;
• железобетон — косые штрихи с рисунком пескогравия;
• кирпичная кладка — использовали два вида линий, пересекающиеся под углом.

Отличие ГОСТ 2 .306−68

Как уже указывалось, прошлую систему отменили в 1973 году. Этот стандарт был изменен новыми элементами обозначений.

Основным отличием новой штриховки железобетона по ГОСТ является обязательное соблюдение и строгость стандарта. Этот установленный шаблон был упрощен. Новая система не отличалась особыми эффектами, все четко и ясно. Основные изменения состояли в следующем:

• камни — на схеме изображались наклонным пунктиром;
• дерево — обозначалось с помощью одинаковых дуг, находящихся на одной дистанции;
• грунт — использовались три штриха, представляющих группу с небольшими промежутками;
• штриховку бетона по ГОСТ производили с помощью пунктирных линий, соблюдая определенный уклон;
• керамические стройматериалы и силикат — указывались элементами, которые состояли из нескольких групп, причем между линиями находилось значительное расстояние.

Новые графические элементы дают возможность указывать на чертежах требуемые стройматериалы во время сооружения зданий и иных конструкций. Это удобно — как во время изготовления отдельных элементов, так и во время создания разных объектов.

Отметки проводят тонкими линиями, вычерчивая их в требуемом порядке и с заданной дистанцией. В рамках одного схематического чертежа обозначения металлических изделий должны выделяться на фоне других строительных материалов. Таким образом, во время указания этих элементов между линиями необходимо оставлять больше места.

Параллельно находящиеся линии делаются во время соблюдения равных интервалов для сечений определенной части конструкций, у которых одинаковый масштаб. Для различных площадей сечения этот шаг составляет 2−12 мм.

Во время создания новой системы штриховки старый ГОСТ отменили. В новом установленном шаблоне 1973 года указываются такие же этапы производства, как и в ГОСТ 1962 года. Первый вариант ГОСТа является недействительным.

В этом случае стандарт, который был принят в 1962 году, рассматривается для ознакомления с другими принятыми установленными нормами.



Особенности ГОСТ от 1973 года

Также существуют и иные особенности стандарта. Эти правила выражаются в следующих моментах:

• в непременном порядке необходимо указывать пояснения;
• если наблюдается сходство на чертеже различных элементов, во время которых описываются различные материалы, то не обойтись без вспомогательной информации;
• фасадные стройматериалы не указываются полностью, в таком случае необходимо лишь частично обозначить контур;
• особенности штриховки строительного материала на схеме указываются в ГОСТ 21 .107−78;
• в стандарте не существует обозначений для ж/б конструкций, поэтому для них разработали специальный шаблон.

Также есть определенные правила, которые предусматривает стандарт 1973 г. Штриховка бетона выполняется таким образом:

1. Мелкие сечения помечают штрихами. Это обозначение похоже на описание металла.
2. Линии, которые необходимо начертить под углом, должны выполняться с соблюдением наклона четко в 45 градусов. Угол нужно определять с учетом ориентира не только непосредственно схемы, но и с соблюдением контура изображения.
3. В соседних плоскостях линии необходимо вычерчивать под различным углом.
4. Штриховка — левосторонняя или правосторонняя, но в одной конструкции угол для сечений должен быть одинаковым.
5. Длинные узкие разрезы необязательно полностью заштриховывать, штриховка может быть только по краям либо на нескольких участках, которые выбираются в произвольной форме. Разрезы толщиной не больше 3 мм заштриховывают полностью.

Правила, которые предусмотрены стандартом, необходимо соблюдать в обязательном порядке.

Последние нововведения

В ГОСТ от 1973 года имелся значительный недостаток: в нем не было стандарта для описания железобетона. Этим и объясняется необходимость разработки ГОСТ Р 21.1207−97. В установленном шаблоне исправили этот недостаток и добавили необходимое обозначение.

Чаще всего такой стандарт применяют, если производятся дорожные работы. Помимо асфальта, а также иных стройматериалов, в этом шаблоне отдельное место отводится следующим моментам:

• железобетон, который оснащен напряженной арматурой — используются поочередно 2 сплошные линии, после одна пунктирная;
• армированный бетон — по очереди чертятся сплошные и прерывистые линии;
• штриховка бетона на схеме отмечается пунктирной линией.

Главной задачей во время применения штриховки железобетона является необходимость показать при помощи чертежей конструкции сооружение, которое надо реализовать. Условные обозначения значительно помогают в выполнении этой задачи.

На сегодняшний день действующими считаются два основных установленных шаблона, оба ГОСТа используются в строительной сфере и машиностроении. Эти шаблоны дают возможность строителям максимально быстро определять требуемые стройматериалы во время сооружения различных конструкций.

Чертежи по ГОСТу и ЕСКД – правила оформления

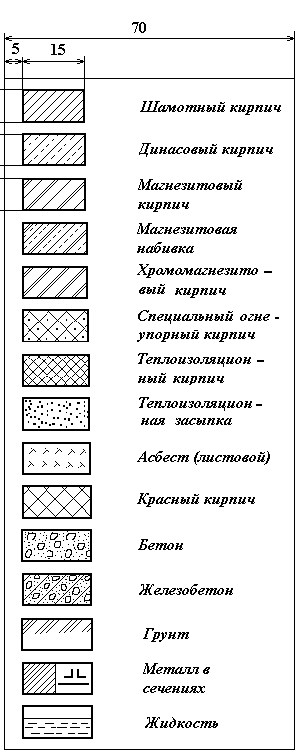

Штриховка бетона на чертежах (цемента, керамзитобетона, газобетона) — условное обозначение

Штриховка бетона – это условное обозначение различных материалов на чертежах в соответствии с действующими ГОСТами.

Благодаря штриховке на любой схеме конструкции можно легко определить тип строительного материала без необходимости использовать дополнительные документы и разъяснения. Таким образом удается значительно облегчить процесс проектирования и сооружения разного типа объектов.

Штриховка бетона на чертежах – это возможность унифицировать основные обозначения, касающиеся материалов, которая будет понятна любому проектировщику или строителю. Бетон штрихуется определенным образом (как и все остальные материалы), тип обозначения зависит от наличия/отсутствия армирования, других факторов.

Штриховка бетона на чертежах

Чаще всего строительство не обходится без строительных чертежей бетона. Одним из их элементов является штриховка. Попробуем разобраться в ее системе оформления.

Штриховка бетона ГОСТ Р 21.1207-97.

Понятие, особенности и система источников информации

Штриховка – это знаковое условное обозначение строительных материалов. Чаще всего используется при работе с бетоном. Рисунок наносится карандашом и состоит из пересекающихся или находящихся на определенном расстоянии точек, линий, штрихов. Схемы применяются в большинстве строительств. Однако существуют особенности:

• без необходимости штриховка может не создаваться вообще или создаваться частично для выделения отдельных объектов;
• при необходимости применяются дополнительные чертежи с пояснением для материалов, которые не предусмотрены стандартом.

В строительстве различают три системы обозначений по штриховке:

• ГОСТ 3455 — 59;
• ГОСТ 2.306 — 68;
• ГОСТ Р 21.1207-97.

Рассмотри детально каждый тип, который имеет свои особенности нанесения символов.

Стандарт ГОСТ 3455 — 59

Данный шаблон использовался с 1 января 1959 года по 1 января 1971 года. Общеизвестным его названием было «Чертежи в машиностроении. Штриховки в разрезах и сечениях». Система обозначений была таковой:

• металл – обозначение в виде косых штрихов между которыми одинаковый интервал;
• другие неметаллические предметы – пересекающиеся под прямым углом левонаклонные и правонаклонные линии;
• дерево: рисунок долевого разреза – изображение, схожее с текстурой лиственницы; рисунок поперечного разреза – изображение трещин, а также колец ствола дерева;
• неармированный бетон – схематический рисунок пескогравия;
• железобетон – изображение пескогравия, косые штрихи;
• кирпич – пересекающиеся пунктирные и сплошные линии под наклоном;
• стекло – три вида штрихов, между которыми находятся вертикальные и горизонтальные интервалы;
• жидкий раствор – обозначение штриховкой, которая наносится горизонтально с сужающимися интервалами;

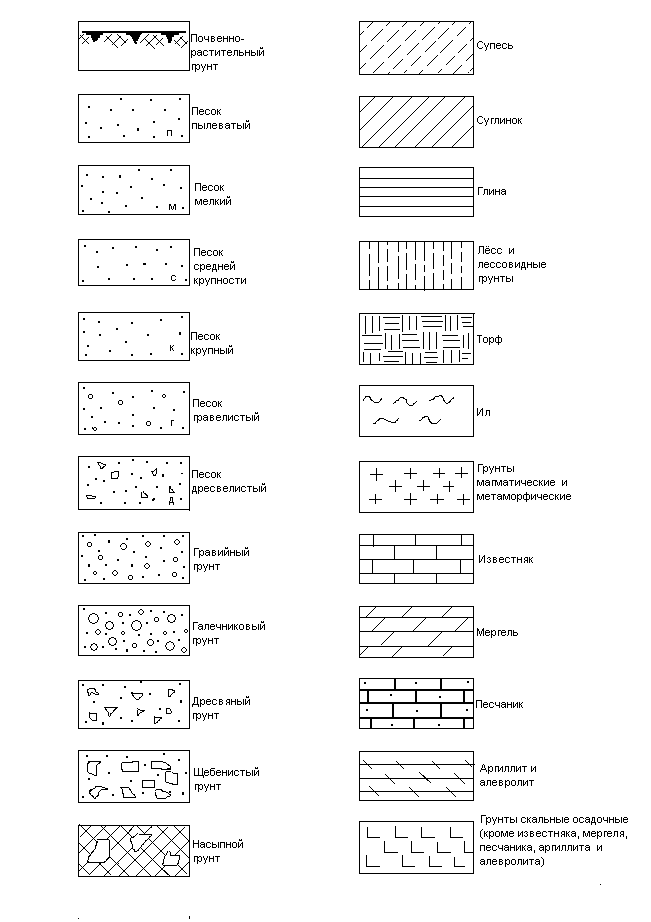

• грунт – рисунок пескография, совмещенный с пересекающимися тремя горизонтальными и вертикальными линиями.

Стандарт ГОСТ 2.306 — 68

На смену отмененной в 1971 году системе символов был введен ГОСТ 2.306 — 68. Она отличается строгостью, отсутствием художественных эффектов. Нововведенные сечения состоят в следующем:

• дерево – дуги одинакового радиуса с интервалами;
• камень натурального происхождения – пунктирные линии под наклоном;
• керамика или силикат – две группы штрихов, которые разделяются широкими интервалами;
• бетон – пунктирные штрихи-линии под наклоном;
• грунт – три штриха объеденные в группу, разделенные просветами.

Кроме этого необходимыми требованиями этого стандарта являются:

1. при схожести штрихового рисунка разных материалов их следует подписывать пояснением;
2. данный стандарт не охватывает материал из железобетона – для него существует шаблон ГОСТ 21.107-78;
3. фасадные материалы изображаются не полностью, достаточно небольших участков по контуру.

С введением этого стандарта к схемам выставляются следующие правила нанесения:

• штриховку под наклоном наносят, как правило, под углом 45 градусов относительно основы;
• при совпадении косых линий с контурными или осевыми, для первых применяется угол 30 или 60 градусов;
• наклон линий, означающих один объект, должен быть одинаковым;
• предметы, площади которых на чертежах показаны с помощью узких сечений, штрихуются только на концах и небольшими участками по всей длине;
• обозначение очень узких деталей — закрашенные линии с небольшими промежутками между соседними плоскостями;
• сечение небольшой площади обозначается штриховкой подобно металлу или не штрихуются вовсе с определенными пометками;
• наклон косых линий штриховки смежных плоскостях должен быть разным;
• другие правила определенные данным стандартом.

ГОСТ Р 21.1207-97

Как мы уже указывали выше, в связи с отсутствием системы для схем железобетонных конструкций в стандарте ГОСТ 2.306 — 68, возникла необходимость создания стандарта ГОСТ Р 21.1207-97. Данный шаблон чаще всего используется при строительстве дорог. В этом документе особенное место, наряду с такими материалами как асфальт, грунт, упомянуты:

• бетон – пунктирные штрихи;
• армированный бетон – чередующиеся сплошные и прерывающиеся линии;
• железобетон с напряженной арматурой (нагретая или растянутая арматура с усиленными сгибающими свойствами) – чередующиеся две сплошные и одна пунктирная линия.

Заключение

Главное предназначение штриховки бетонов – это придать чертежам будущей конструкции наглядность с помощью условных знаков. На данный момент в машиностроении и строительстве применяются два стандарта. С их помощью строители сразу определяют материал для постройки того или иного объекта.

kladembeton.ru

Штриховка бетона по ГОСТам

Как правильно выполняется штриховка железобетона на чертежах? Есть ли какие-то нормы, устанавливающие способ оформления разрезов и видов строительных конструкций? Нам предстоит найти ответы на эти и некоторые смежные вопросы.

Так выглядит бетон в разрезе. А как он обозначается на чертежах?

Штриховка бетона по ГОСТ

3. Сталь просечная

4. Кладка из кирпича строительного и специального, клинкера, керамики, терракоты, искусственного и естественного камней любой формы и т.п.

1. (Исключено, Изм. № 1).

2. Для уточнения разновидности материала, в частности, материалов с однотипным обозначением, графическое обозначение следует сопровождать поясняющей надписью на поле чертежа.

3. В специальных строительных конструктивных чертежах для армирования железобетонных конструкций должны применяться обозначения по ГОСТ 21.501 .

4. Обозначение материала на виде (фасаде) допускается наносить не полностью, а только небольшими участками по контуру или пятнами внутри контура.

5. Наклонные параллельные линии штриховки должны проводиться под углом 45 ° к линии контура изображения ( черт. 2 a ) или к его оси ( черт. 2б ), или к линиям рамки чертежа ( черт. 2 ).

Если линии штриховки, приведенные к линиям рамки чертежа под углом 45 ° , совпадают по направлению с линиями контура или осевыми линиями, то вместо угла 45 ° следует брать угол 30 ° или 60 ° ( черт. 3 и 4).

Линии штриховки должны наноситься с наклоном влево или вправо, но как правило, в одну и ту же сторону на всех сечениях, относящихся к одной и той же детали, независимо от количества листов, на которых эти сечения расположены.

(Измененная редакция, Изм. № 1).

6. Расстояние между параллельными прямыми линиями штриховки (частота) должно быть, как правило, одинаковым для всех выполняемых в одном и том же масштабе сечений данной детали и выбирается в зависимости от площади штриховки и необходимости разнообразить штриховку смежных сечений. Указанное расстояние должно быть от 1 до 10 мм в зависимости от площади штриховки и необходимости разнообразить штриховку смежных сечений.

(Измененная редакция, Изм. № 2).

7. Узкие и длинные площади сечений (например, штампованных, вальцованных и других подобных деталей), ширина которых на чертеже от 2 до 4 мм, допускается штриховать полностью только на концах и у контуров отверстий, а остальную площадь сечения – небольшими участками в нескольких местах ( черт. 5 и 6 ). Линии штриховки стекла ( черт. 7 ) следует наносить с наклоном 15-20 ° к линии большей стороны контура сечения.

8. Узкие площади сечений, ширина которых на чертеже менее 2 мм, допускается показывать зачерненными с оставлением просветов между смежными сечениями не менее 0,8 мм ( черт. 8 , 9 ).

ЕСКД ГОСТ 2. Правила нанесения штриховки на чертежах

Обозначения графические материалов в сечениях

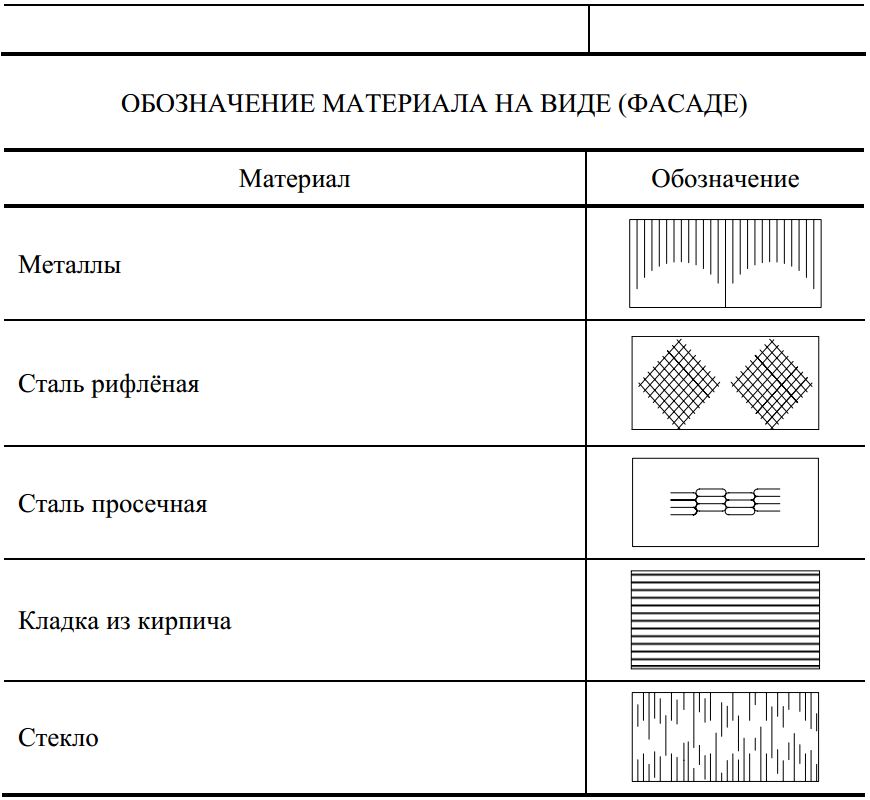

Обозначения графические материалов на видах

Правила нанесения штриховки на чертежах

Графическое обозначение материала в сечениях и на виде — штриховка, выполняемая тонкими сплошными линиями. Форма штриховки в соответствии с ГОСТ 2.306-68 дает представление о материале из которого сделана деталь.

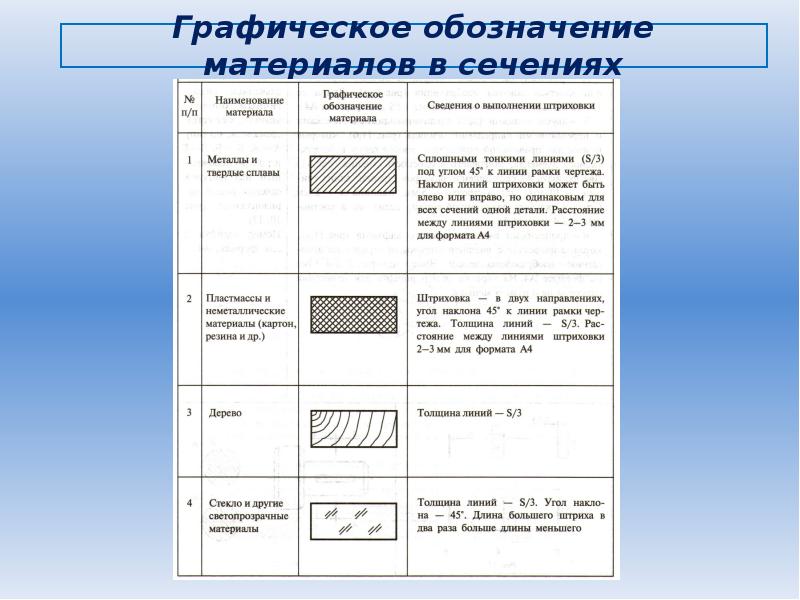

Обозначения графические материалов в сечениях

Графическое обозначение материалов в сечениях в зависимости от вида материалов должно соответствовать приведенным в табл. 1.

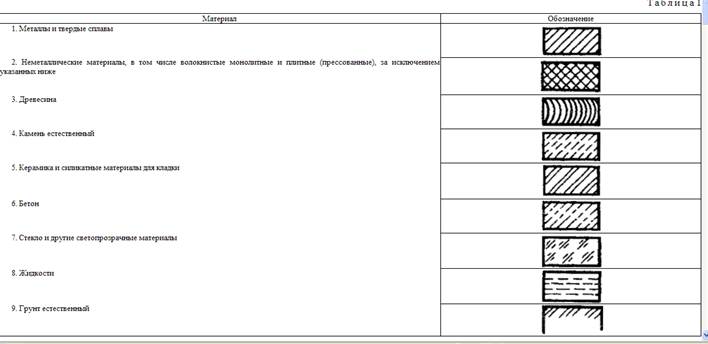

Таблица 1. Графическое обозначение материалов в сечениях

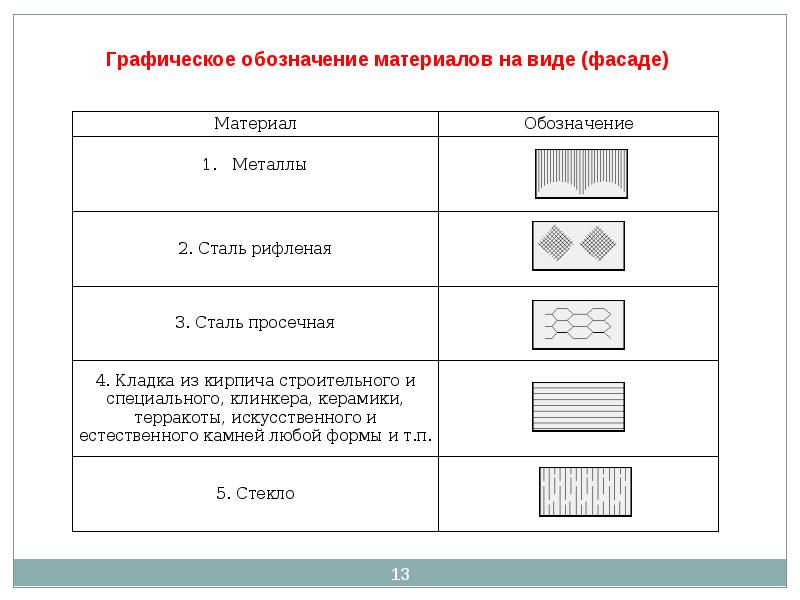

Таблица 2. Графическое обозначение материалов на виде (фасаде)

Материал	Обозначение
1. Металлы
2. Сталь рифленая
3. Сталь просечная
4. Кладка из кирпича строительного и специального, клинкера, керамики, терракоты, искусственного и естественного камней любой формы и т.п.
5. Стекло

Кавабанга! Плотность разных видов бетона в кг/м3
Таблица 3. Обозначение сетки и засыпки из любого материала (в сечении)

Материал	Обозначение
1. Сетка
2. Засыпка

Правила нанесения штриховки на чертежах

Наклонные параллельные линии штриховки должны проводиться под углом 45о к линии контура изображения (рис.1) или к его оси (рис. 2) или к линиям рамки чертежа (рис. 3)

Рисунок 1. Штриховка под углом 450 к линии контура

Рисунок 2. Штриховка под углом 450 к оси

Рисунок 3. Штриховка под углом 45

Если линии штриховки, приведенные к линии рамки чертежа под углом 45о, совпадают с линиями контура или осевыми линиями, то вместо угла 45о следует брать угол 30о или 60о (рис. 4 и 5).

Линии штриховки должны наноситься с наклоним влево или вправо, но, как правило, в одну и ту же сторону на всех сечениях, относящихся к одной и той же детали, не зависимо от количества листов, на которых эти сечения расположены.

Рисунок 4. Штриховка под углом 300 к рамке чертежа

Рисунок 5. Штриховка под углом 600 к рамке чертежа

Рисунок 6. Штриховка узких и длинных площадей

Рисунок 7. Штриховка узких и длинных площадейШтриховка всех обозначений в этом случае выполняется от руки.

Рисунок 8. Штриховка узких и длинных площадей

Рисунок 9. Штриховка узких площадей ширина которых на чертеже менее 2 мм.

Рисунок 10. Штриховка узких площадей ширина которых на чертеже менее 2 мм.

Рисунок 11. Образец штриховки смежных площадей

Рисунок 12. Образец штриховки смежных площадей

При больших площадях сечений, а также при указании профиля грунта допускается наносить обозначение лишь у контура сечения узкой полоской равномерной ширины (рис. 13).

Рисунок 13. Образец штриховки больших площадей

Общие сведения

ГОСТ штриховки материалов представляет собой условное обозначение. При помощи штриховки на схеме можно определить тип стройматериала. Это требуется для удобства во время сооружения объектов различного предназначения.
Штрихуется бетон из нескольких составляющих элементов, которые находятся на некотором расстоянии между собой, при этом применяемые линии и штрихи могут пересекаться.

Такие чертежи используют во время сооружения многих строительных объектов. Однако есть и некоторые нюансы, которые непременно необходимо учесть:

• можно дополнительно составить требуемое количество чертежей и указать пояснения для отдельных стройматериалов, которые не учитывались во время создания стандарта;
• с учетом ГОСТ обозначение бетона на чертежах может отсутствовать, если в этом нет необходимости, либо же обозначаться частично — для выделения определенного объекта.

На сегодняшний день в строительстве используется несколько установленных шаблонов: ГОСТ 3455–59 , ГОСТ 2306 −68, ГОСТ Р 21. 1207−97.

Обозначение по ГОСТ 3455–59

Этот установленный шаблон был создан в 60-х гг., его начали использовать на строительных схемах с 1.02.1962 г. ГОСТ был действительным до 02.02.1973 года. В нем описаны чертежи для машиностроения. Условные значения были следующими:

• неметаллические стройматериалы — помечали в форме линий под наклоном в левую или правую сторону под пересечением 90 градусов;
• металл — помечали косыми линиями, сохраняя одинаковое расстояние;
• жидкости — вертикальные пунктирные линии с суживающимися промежутками;
• кольца и трещины — для условного обозначения использовали продольный срез;
• дерево — обозначения использовали с учетом особенностей древесины;
• растворы — помечали горизонтальной штриховкой, причем промежутки делали узкими;
• фанера — долевой разрез;
• неармированные ЖБ конструкции выполнялись в форме пескогравия;
• керамзитобетон — наносился пескогравий, дополнительно использовали 3 скрещенные линии, которые расположены в различных направлениях;
• стекло — указывали на схемах с помощью штрихов трех разновидностей и различных интервалов;
• железобетон — косые штрихи с рисунком пескогравия;
• кирпичная кладка — использовали два вида линий, пересекающиеся под углом.

ГОСТ 3455-59

Этот государственный стандарт был утвержден в 1959 году. Его использовали строители, инженеры и проектировщики до 1971 года. В нем расшифровывалось, как следует штриховать сечения и разрезы.

В соответствии с государственным стандартом 3455-59:

• Все металлические элементы обозначались штрихами под наклоном, расстояние между которыми должно быть одинаковым.
• Любые элементы, которые имеют неметаллическое происхождение, обозначаются прямыми линиями, которые пересекаются под углом 90 градусов.
• При обозначении деревянных элементов важно показать их разрез, который бывает долевым и поперечным. В первом случае используются слегка волнистые линии, которые собираются в вытянутые овалы. Во втором случае — из них должны быть нарисованы кольца.
• При обозначении бетона, который не укреплен стальными прутами, используются косые штрихи.
• Железобетон обозначается косыми штрихами с точкой посредине.

Отличие ГОСТ 2 .

306−68

Как уже указывалось, прошлую систему отменили в 1973 году. Этот стандарт был изменен новыми элементами обозначений.

Основным отличием новой штриховки железобетона по ГОСТ является обязательное соблюдение и строгость стандарта. Этот установленный шаблон был упрощен. Новая система не отличалась особыми эффектами, все четко и ясно. Основные изменения состояли в следующем:

• камни — на схеме изображались наклонным пунктиром;
• дерево — обозначалось с помощью одинаковых дуг, находящихся на одной дистанции;
• грунт — использовались три штриха, представляющих группу с небольшими промежутками;
• штриховку бетона по ГОСТ производили с помощью пунктирных линий, соблюдая определенный уклон;
• керамические стройматериалы и силикат — указывались элементами, которые состояли из нескольких групп, причем между линиями находилось значительное расстояние.

Новые графические элементы дают возможность указывать на чертежах требуемые стройматериалы во время сооружения зданий и иных конструкций. Это удобно — как во время изготовления отдельных элементов, так и во время создания разных объектов.

Отметки проводят тонкими линиями, вычерчивая их в требуемом порядке и с заданной дистанцией. В рамках одного схематического чертежа обозначения металлических изделий должны выделяться на фоне других строительных материалов. Таким образом, во время указания этих элементов между линиями необходимо оставлять больше места.

Параллельно находящиеся линии делаются во время соблюдения равных интервалов для сечений определенной части конструкций, у которых одинаковый масштаб. Для различных площадей сечения этот шаг составляет 2−12 мм.

Во время создания новой системы штриховки старый ГОСТ отменили. В новом установленном шаблоне 1973 года указываются такие же этапы производства, как и в ГОСТ 1962 года. Первый вариант ГОСТа является недействительным.

В этом случае стандарт, который был принят в 1962 году, рассматривается для ознакомления с другими принятыми установленными нормами.

ГОСТ 2.306-68

В 1971 году прежний государственный стандарт аннулировали и вместо него утвердили новый. Новая система символов получилась более строгой.

В новом ГОСТе утвердили:

• Деревянные элементы обозначать дугообразными линиями, которые должны быть прорисованы через одинаковые интервалы.
• Если нужно показать натуральный камень, то используются наклонные пунктирные линии.
• Соли кремниевых кислот и кремниевые элементы обозначаются наклонными линиями, начерченными через широкий интервал.
• Все бетонные элементы в соответствии с новым государственным стандартом штрихуются пунктирными наклонными линиями.

Полезно: Бетонные кольца: применение и изготовление своими руками

В новом государственном стандарте появилось еще несколько требований, которые ранее в нормативах не прописывались. Благодаря этим правилам было существенно
облегчено понимание чертежей. Нововведение позволило сократить количество ошибок при проведении строительных работ из-за неразборчивых штриховок на планах.
Итак, новыми требованиями государственного стандарта было установлено, что для исчезновения путаницы при использовании схожей штриховки необходимо подписывать каждый материал. Также указано, что для обозначения железобетонных элементов конструкций нужно руководствоваться специальным государственным стандартом, который издан под номером 21.107-78.

Еще в нормативном акте указано, что не следует на чертежах показывать всю площадь материала, используемого для обустройства фасада — достаточно заштриховать такое место на чертеже лишь по краям.

Этим стандартом были определены еще несколько важных правил, например, то, что любые штрихи должны чертиться строго под углом 45 градусов. Точкой отсчета в этом случае является основа строения.

Если при нанесении этих штрихов возникает ситуация, когда они полностью совпадают с контурными или осевыми линиями, то разрешено изменить их наклон — или уменьшить на 15 градусов или увеличить на 15 градусов.

Однако при этом следует учитывать, что в пределах одного объекта все сплошные или пунктирные линии должны иметь одинаковый наклон. Например, если вы вынуждены изменить наклон на 15 градусов в одном месте чертежа, то такую же манипуляцию следует осуществить по всему плану. В противном случае при прочтении документа может возникнуть неразбериха.

Если на чертеже необходимо показать элемент посредством его узкого сечения, то следует заштриховать его на концах, а по длине сделать выборочную штриховку. Если элемент является очень узким, то штриховка для его обозначения не используется, поскольку ее попросту не будет видно. Вместо этого делается сплошное закрашивание узкого участка.

Полезно: Бетон марки М100

Очень маленькие сечение можно вовсе не штриховать и не закрашивать, но обязательно сделать соответствующую подпись. При обозначении смежных плоскостей также применяется штриховка сплошными линиями, расположенными под наклоном, но этот наклон с каждой стороны должен быть разным.

Особенности ГОСТ от 1973 года

Также существуют и иные особенности стандарта. Эти правила выражаются в следующих моментах:

• в непременном порядке необходимо указывать пояснения;
• если наблюдается сходство на чертеже различных элементов, во время которых описываются различные материалы, то не обойтись без вспомогательной информации;
• фасадные стройматериалы не указываются полностью, в таком случае необходимо лишь частично обозначить контур;
• особенности штриховки строительного материала на схеме указываются в ГОСТ 21 . 107−78;
• в стандарте не существует обозначений для ж/б конструкций, поэтому для них разработали специальный шаблон.

Также есть определенные правила, которые предусматривает стандарт 1973 г. Штриховка бетона выполняется таким образом:

1. Мелкие сечения помечают штрихами. Это обозначение похоже на описание металла.
2. Линии, которые необходимо начертить под углом, должны выполняться с соблюдением наклона четко в 45 градусов. Угол нужно определять с учетом ориентира не только непосредственно схемы, но и с соблюдением контура изображения.
3. В соседних плоскостях линии необходимо вычерчивать под различным углом.
4. Штриховка — левосторонняя или правосторонняя, но в одной конструкции угол для сечений должен быть одинаковым.
5. Длинные узкие разрезы необязательно полностью заштриховывать, штриховка может быть только по краям либо на нескольких участках, которые выбираются в произвольной форме. Разрезы толщиной не больше 3 мм заштриховывают полностью.

Правила, которые предусмотрены стандартом, необходимо соблюдать в обязательном порядке.

Обозначения графические материалов на видах

При выделении материалов и изделий на виде (фасаде) графические обозначения их должны соответствовать указанным в табл. 2.

Таблица 2.

Материал

Обозначение

1. Металлы

2. Сталь рифленая

3. Сталь просечная

4. Кладка из кирпича строительного и специального, клинкера, керамики, терракоты, искусственного и естественного камней любой формы и т.п.

5. Стекло

1. Для уточнения разновидности материала, в частности, материалов с однотипным обозначением, графическое обозначение следует сопровождать пояснительной надписью на поле чертежа.

2. В специальных строительных конструктивных чертежах для армирования железобетонных конструкций должны применяться обозначения по ГОСТ 21.107-78.

3. Обозначение материалов на виде (фасаде) допускается наносить не полностью, а только небольшими участками по контуру или пятнами внутри контура

Устанавливают следующее обозначение сетки и засыпки из любого материала (в сечении), указанные в таблице 3.

Таблица 3.

Материал

Обозначение

Сетка

Засыпка

ГОСТ 2.306-68* «ЕСКД. Обозначения графические материалов и правила их нанесения на чертежах»

ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ

ОБОЗНАЧЕНИЯ ГРАФИЧЕСКИЕ МАТЕРИАЛОВ И ПРАВИЛА

ИХ НАНЕСЕНИЯ НА ЧЕРТЕЖАХ

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ Москва

Единая система конструкторской документации

ОБОЗНАЧЕНИЯ ГРАФИЧЕСКИЕ МАТЕРИАЛОВ И ПРАВИЛА ИХ НАНЕСЕНИЯ НА ЧЕРТЕЖАХ

Unified system for design documentation. Graphical designations of materials and rules for their representation

Дата введения 01.01.71

1. Настоящий стандарт устанавливает графические обозначения материалов в сечениях и на фасадах, а также правила нанесения их на чертежи всех отраслей промышленности и строительства.

(Измененная редакция, Изм. № 2).

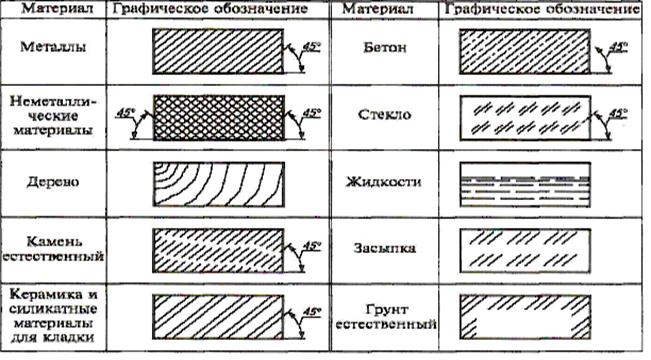

la. Общее графическое обозначение материалов в сечениях независимо от вида материалов должно соответствовать черт. 1а.

(Введен дополнительно, Изм. № 1).

2. Графические обозначения материалов в сечениях в зависимости от вида материалов должны соответствовать приведенным в табл. 1.

Допускается применять дополнительные обозначения материалов, не предусмотренных в настоящем стандарте, поясняя их на чертеже.

1. Металлы и твердые сплавы

2. Неметаллические материалы, в том числе волокнистые монолитные и плитные (прессованные), за исключением указанных ниже

4. Камень естественный

5. Керамика и силикатные материалы для кладки

7. Стекло и другие светопрозрачные материалы

9. Грунт естественный

1. Композиционные материалы, содержащие металлы и неметаллические материалы, обозначают как металлы.

2. Графическое обозначение п. 3 следует применять, когда нет необходимости указывать направление волокон.

3. Графическое обозначение п. 5 следует применять для обозначения кирпичных изделий (обожженных и необожженных), огнеупоров, строительной керамики, электротехнического фарфора, шлакобетонных блоков и т. п.

(Измененная редакция, Изм. № 1, 2).

3. Устанавливают следующие обозначения сетки и засыпки из любого материала (в сечении), указанные на черт. 1.

а — сетка; б – засыпка

4. При выделении материалов и изделий на виде (фасаде) графические обозначения их должны соответствовать указанным в табл. 2.

2. Сталь рифленая

3. Сталь просечная

4. Кладка из кирпича строительного и специального, клинкера, керамики, терракоты, искусственного и естественного камней любой формы и т.п.

1. (Исключено, Изм. № 1).

2. Для уточнения разновидности материала, в частности, материалов с однотипным обозначением, графическое обозначение следует сопровождать поясняющей надписью на поле чертежа.

3. В специальных строительных конструктивных чертежах для армирования железобетонных конструкций должны применяться обозначения по ГОСТ 21.501.

4. Обозначение материала на виде (фасаде) допускается наносить не полностью, а только небольшими участками по контуру или пятнами внутри контура.

5. Наклонные параллельные линии штриховки должны проводиться под углом 45° к линии контура изображения (черт. 2a) или к его оси (черт. 2б), или к линиям рамки чертежа (черт. 2).

Если линии штриховки, приведенные к линиям рамки чертежа под углом 45°, совпадают по направлению с линиями контура или осевыми линиями, то вместо угла 45° следует брать угол 30° или 60° (черт. 3 и 4).

Линии штриховки должны наноситься с наклоном влево или вправо, но как правило, в одну и ту же сторону на всех сечениях, относящихся к одной и той же детали, независимо от количества листов, на которых эти сечения расположены.

(Измененная редакция, Изм. № 1).

(Измененная редакция, Изм. № 2).

(Измененная редакция, Изм. № 4)

8. Узкие площади сечений, ширина которых на чертеже менее 2 мм, допускается показывать зачерненными с оставлением просветов между смежными сечениями не менее 0,8 мм (черт. 8, 9).

Кавабанга! Опора СВ 164-12

В строительных чертежах допускается на сечениях незначительной площади любой материал обозначать как металл или вообще не применять обозначение, сделав поясняющую надпись на поле чертежа.

9. Обозначение, указанное в п. 3 табл. 1, и обозначение засыпки в сечении выполняют от руки.

(Измененная редакция, Изм. № 1).

10. Для смежных сечений двух деталей следует брать наклон линий штриховки для одного сечения вправо, для другого — влево (встречная штриховка).

При штриховке «в клетку» для смежных сечений двух деталей расстояние между линиями штриховки в каждом сечении должно быть разным.

В смежных сечениях со штриховкой одинакового наклона и направления следует изменять расстояние между линиями штриховки (черт. 10) или сдвигать эти линии в одном сечении по отношению к другому, не изменяя угла их наклона (черт. 11).

11. При больших площадях сечений, а также при указании профиля грунта допускается наносить обозначение лишь у контура сечения узкой полоской равномерной ширины (черт. 12).

(Измененная редакция, Изм. № 1).

1. РАЗРАБОТАН И ВНЕСЕН Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР

В.Р. Верченко, Е. А. Панфилов, Ю.И. Степанов, Я.Г. Старожилец, Б.Я. Кабаков, Л.В. Матвеев, Н.И. Ермин, В.Н. Взоров, М.Г. Арановский

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР в декабре 1967 г.

3. (Исключен, Изм. № 4)

4. Взамен ГОСТ 3455-59 и ГОСТ 11633-65

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

6. ИЗДАНИЕ (апрель 2000 г.) с Изменениями № 1, 2, 3, утвержденными в августе 1980 г., сентябре 1987 г., марте 1989 г. (ИУС 11-80, 12-87, 7-89)

GOST® демонстрирует награду GOST Apparation на Metstrade 2018 – GOST

13 ноября 2018 г. морская безопасность, слежение, мониторинг и видеонаблюдение, объявила сегодня о том, что продемонстрирует свой отмеченный наградами ГОСТ Apparition SM GPS XVR на выставке морского оборудования в Амстердаме, которая состоится 13-15 ноября 2018 года. крупнейшая в мире торговая выставка оборудования, материалов и систем для международной индустрии морского отдыха. Apparition был недавно выбран в качестве продукта передового опыта 2018 года в категории систем мониторинга судов на конференции и выставке Национальной ассоциации морской электроники (NMEA) в Палм-Бич-Гарденс, Флорида. ГОСТ будет расположен на стенде 01.710.

«МЕТСТРЕЙД — одно из лучших мест в мире для знакомства с последними инновациями в морской отрасли, — сказал Джей Кинан, президент и главный исполнительный директор ГОСТ. «Мы не только можем пообщаться с посетителями и продемонстрировать нашу отмеченную наградами продукцию, но и получить новое представление о тенденциях в отрасли».

GOST Apparition SM GPS XVR — это самая мощная, настраиваемая и удобная в использовании система безопасности согласно ГОСТ из когда-либо выпускавшихся, и единственная система на рынке, предлагающая функции безопасности, мониторинга, отслеживания и наблюдения, интегрированные в одну систему. Вся система обменивается данными как через сотовую сеть, так и через сеть геостационарных спутников Inmarsat, что обеспечивает истинное глобальное покрытие. GOST Apparition можно управлять с помощью бесплатного приложения, брелока или новых упрощенных, удобных для пользователя сенсорных клавиатур, доступных с 5- или 7-дюймовыми дисплеями. Новый универсальный блок управления, являющийся ядром системы, обеспечивает логику для 32 беспроводных датчиков, 12 реле и 32 брелоков, обеспечивая при этом полный резервный аккумулятор. Система включает в себя полностью независимые беспроводные контакты двери/люка, датчики движения, датчики высокого уровня воды, низкого напряжения батареи постоянного тока, потери питания переменного тока на берегу и датчики дыма, а также дополнительные датчики, такие как датчики инфракрасного луча, датчики давления на палубе, датчики температуры и датчики дыма. датчики морозильной камеры, чтобы назвать несколько. Внутренний коммуникатор GSM 4G/3G обеспечивает связь для приложения, а также отправку/получение текстовых/SMS-сообщений для двусторонней связи с помощью текста для постановки/снятия с охраны, а также предоставления уведомлений о событиях на борту. GOST Apparition SM GPS XVR также включает в себя универсальную систему видеозаписи, совместим до восьми аналоговых камер 1080P и/или IP-камер с протоколом ONVIF и способен сохранять до трех месяцев отснятого материала в самом высоком разрешении с его жесткий диск емкостью четыре терабайта, что позволяет вести прямую трансляцию отснятого материала.

Для получения дополнительной информации о ГОСТ посетите стенд 01.710, чтобы ознакомиться с полной линейкой продуктов для обеспечения безопасности; обращайтесь по телефону [email protected] или посетите сайт www.GOST.com.

---

О ГОСТе:

ГОСТ® — Global Ocean Security Technologies — предлагает полную линейку современных беспроводных систем безопасности, мониторинга, спутникового слежения и наблюдения, систем акустического сдерживания и маскировки для судов любого размера. . Системы ГОСТ предназначены для защиты от кражи, пожара, задымления, паводка, пониженного напряжения, потери берегового питания и вторжения, а также для немедленного оповещения владельцев и экипажа лодок о происшествии на борту. Являясь мировым лидером в области морских технологий безопасности, наше индивидуальное обслуживание и инновационные технологии обеспечивают владельцам лодок полное спокойствие в любой точке мира. ГОСТ всегда начеку – Never Seen®

Vibe Sea Ghost 130 Sit On Top Angler Fishing Kayak — Vibe Kayaks

Vibe Sea Ghost 130 Sit On Top Angler Fishing Kayak — Vibe KayaksПерейти к содержимому

Все, что нужно рыболову, и многое другое

Наряду с изобилием профессиональных снастей и вариантов хранения, встроенный руль экономит энергию при длинных веслах, ветреных днях или сильных течениях.

Тяжелые грузы

Думайте о модели 130 как о сверхмощном пикапе, когда речь идет о полезной нагрузке. Вместимостью 550 фунтов, возьмите все, кроме кухонной раковины.

Сочетание скорости и стабильности

Для 130-го, рассекать прибои или течения и обеспечивать сверхстабильность для борьбы с рыбой любого размера и ловли рыбы любого размера – это просто повседневная работа.

Совместимость с Summit Perch

Быстросохнущее супермягкое сиденье Hero с 2 оптимизированными положениями для сидения также позволяет использовать Summit Seat Perch для ловли с прицелом.

ОЦЕНКИ

Персонализация

90%

Стабильность

90%

Speed ​​

90%

Манеоверность

75%

Comfort

90%

100%

Mlow Moving River

Choppy Water

85%

Surf

80%

Центральная консоль Versa

Водонепроницаемое уплотнение, откидной доступ, двойные мини-люки с грузовыми сумками из ПВХ, магнитная ловушка для ловли, подстаканник и 2 зубчатых колеса. Предоставление вам максимальной настраиваемости и хранение всего, что вам нужно, рядом.

20-дюймовый герметичный овальный люк

В большом 20-дюймовом переднем люке Sea Ghost 130 много места для хранения вещей. Благодаря грузовой сумке из ПВХ ваше снаряжение будет организовано и сухо. Здесь достаточно места для более крупных грузов, таких как запасное весло или даже снаряжение для кемпинга!

Quick Paddle Park

Серия Sea Ghost включает в себя банджи-парк для быстрого весла, который позволяет надежно хранить весло в пределах досягаемости, но не мешает. Позволяет вам тратить время на борьбу с рыбой, а не на снаряжение.

Hero Seat 2.0

Sea Ghost 130 включает двухпозиционное сиденье Vibe Hero. Дышащая сетчатая ткань быстро сохнет, оставляя вас и ваше сиденье сухими! Регулируемые ремни позволяют создать наиболее удобное положение для поддержки спины, чтобы вы могли рыбачить весь день!

x2 Утопленные держатели для удилищ

Рыболовам нужно больше снаряжения под рукой, а 2 задних держателя для удилищ с скрытым креплением держат необходимые удилища на расстоянии быстрого захвата, но не мешают вашему забросу и не зацепляют ветки деревьев.

x2 Прорези для лотков для снастей

Смена снастей осуществляется быстро и легко благодаря двум прорезям для лотков для снастей серии 3600 — по одному с каждой стороны кресла — которые можно зафиксировать под банджи-ремнем и вытащить одной рукой.

Задний багажный отсек

С большим задним баком и эластичной грузовой сеткой для защиты вашего ящика или другого снаряжения, а также 8-дюймовой V-образной пластиной настила с грузовым мешком из ПВХ вы можете взять с собой все необходимое для приключений на целый день.

Protected Порт преобразователя

Отверстие для датчика эхолота с точками крепления и защитной крышкой освобождает датчик от препятствий, позволяя технологии визуализации вниз работать с оптимальной производительностью, обеспечивая при этом защиту от повреждений при лобовом столкновении.
