3.3. Линии (гост 2.303-68)

Толщина основной линии S должна быть 0,5…1,4 мм в зависимости от величины и сложности изображения, а также от формата чертежа.

Наименование, начертание, толщина линии и назначения линий должны соответствовать указанным в табл. 9. Примеры применения линий показаны на рис. 9.

Штрих-пунктирные линии, применяемые в качестве центровых, следует заменять сплошными тонкими линиями, если диаметр окружности или размеры других геометрических фигур в изображении менее 12 мм.

Таблица 9

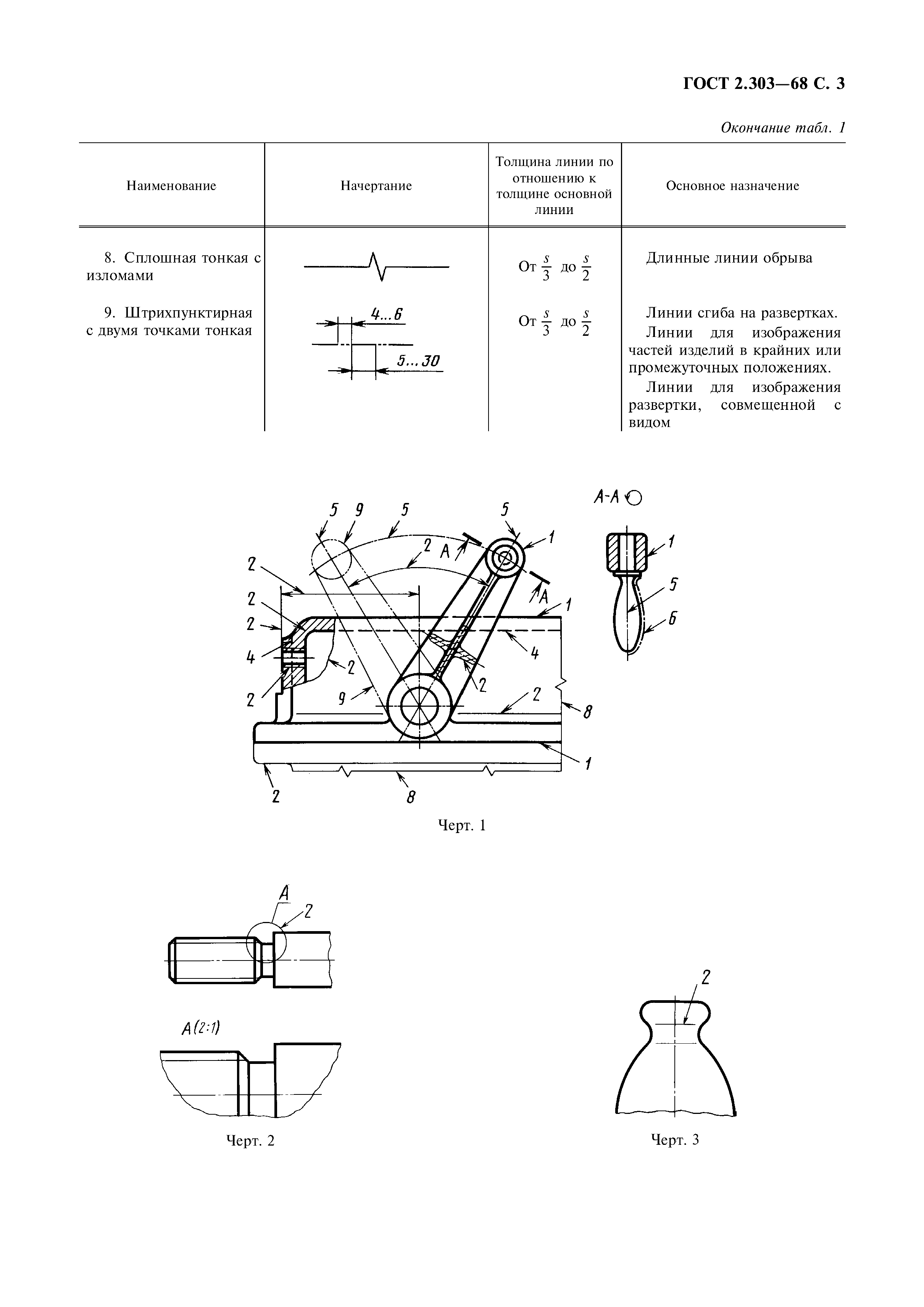

Типы линий по ГОСТ 2.303-68

Наименование	Начертание	Толщина линий по отношению к толщине основной линии	Основное назначение
1	2	3	4

3.

4. Шрифты чертежные (гост 2.384-81)

Надписи на чертежах и на других технологических документах, наносится от руки, должны выполняться чертежным стандартным шрифтом без наклона или с ним.

Наклон букв и цифр к основанию строки должен быть около 75° . Высота прописной буквы в миллиметрах соответствует размеру шрифта.

Цифра «3» своим начертанием должна отличаться от буквы “З”. Высота букв и цифр на чертежах и других графических документах, выполненных тушью, должна быть не менее 2,5 мм, а выполненных в карандаше – не менее 3,5 мм.

Текст документа выполняет строчными буквами.

3.5. Изображения (гост 2.305-68)

Количество изображений (видов, разрезов и сечений) должны быть минимальным, но достаточным для полного и однозначного представления о предмете.

За главный вид необходимо выбирать такое изображение предмета, которое даст наиболее полное представление о его форме.

Предметы следует изображать в функциональном положении или в положении, удобном дли их изготовления. Предметы, состоящие из нескольких частей, следует изображать в функциональном положении.

Если изображение представляет собой симметричную фигуру, то допускается вычерчивать половину или четверть изображения. При этом ось симметрии должна быть отмечена на каждом комме двумя параллельными отрезками, перпендикулярными оси, длиной не менее 3,5 мм.

Равномерно повторяющиеся одинаковые элементы предмета (зубья, отверстия) могут изображаться один раз, остальные изображается упрощенно линиями или условно по соответствующим стандартам.

Если виды сверху, слева, справа, снизу, сзади не находятся в непосредственной проекционной связи с главным изображением (видом или размером, изображенным на фронтальной плоскости проекций), то они должны быть отмечены на чертеже надписью полипу “Вид Д” (рис.10).

Направление взгляда должно быть указано стрелкой, обозначенной прописной буквой.

Изображение отдельного, ограниченного места поверхности предмета называется местным видом (Вид Г, рис.18).

Разрез должен быть отмечен надписью по типу “А-А” (всегда двумя буквами через тире).

Сечения, не входящие в состав разреза, разделяют на вынесенные и наложенные.

Вынесенные сечения является предпочтительными и их допускается располагать в разрыве между частями одного и того же вида (8-В, рис.11).

Если на чертеже отыскание дополнительных изображений (сечений, размеров, дополнительных видов, выносных элементов) затруднено вследствие большой насыщенности чертежа или выполнения его на двух и более листах, то дополнительные изображения отмечает с указанием номеров листов или обозначений зон, на которых эти изображения помещены:

Лист 3 Г П

Лист 2 Лист 4 зона 7С

В этих случаях над дополнительными изображениями и у их обозначения указывают номера листов маи обозначения зон, на которых дополнительные изображения отмечены следующим образом:

А-А Вид Б I______

М 1: 1 М 5 : 1 М 2 : 1

Масштаб изображения на чертеже, отличающийся от указанного в основной надписи, указывают непосредственно под надписью, относящейся к изображению, например:

А-А повернуто лист 1 Вид Г лист 2 П зона 2с

М 1:1 М 5:1

Размер шрифта буквенных обозначений должен быть больше размера цифр размерных чисел, применяемых на том же чертежу приблизительно в два раза.

Для уменьшения объема чертежей рекомендуется по возможности пользоваться наложенными сечениями, местными, сложными и половинчатыми разрезами (см. рис. П).

Графическое обозначение различных материалов в сечениях выполняет в соответствии с ГОСТ 2.306-63.

Частота штриховки должна быть 1.. .18 мм в зависимости от площади ее и от необходимости разнообразить штриховку смежных сечений.

При больших площадях сечений, а также при указании профиля грунта допускается наносить обозначение лишь у контура сечения узкой полоской равномерной ширины.

Узкие и длинные площади сечений (например, штампованных, вальцованных и других подобных деталей), ширина которых на чертеже 2… 4 миг, рекомендуется штриховать полностью только на концах и у концов отверстий, а остальную площадь сечения – небольшими участками в нескольких местах.

Узкие площади сечений, ширина которых на чертеже менее 2 мм, допускается показывать зачерненными, оставляя просветы между смежными сечениями не менее 0,8 мм.

Винтовые пружины изображают только с правой навивкой.

Огнестойкие кабельные линии

Главная

Огнестойкая кабельная линия (ОКЛ) – это кабельная линия и электропроводка, способная сохранять работоспособность в условиях пожара. ОКЛ – сертифицированная система, состоящая из огнестойкого кабеля и кабеленесущих систем.

Крепление листового лотка “S5 Combitech”
к стене горизонтально на консолях

Вертикальная прокладка лестничного лотка
“L5 Combitech” на стеновых креплениях LP

Подвес проволочного лотка “F5 Combitech” на шпильках

Одиночная прокладка в гофрированной трубе “Octopus”
с помощью однолапковых скоб

Опуск одиночного кабеля по шпильке

Крепление жестких стальных труб “Cosmec” на шпильке

Крепление пластиковой огнестойкой ответвительной
коробки серии FS на борт лотка

Крепление стальной огнестойкой ответвительной коробки
серии FS на стену с помощью кронштейнов

Крепление листового лотка “S5 Combitech” к стене горизонтально на консолях

Вертикальная прокладка лестничного лотка “L5 Combitech” на стеновых креплениях LP

Подвес проволочного лотка “F5 Combitech” на шпильках

Одиночная прокладка в гофрированной трубе “Octopus” с помощью однолапковых скоб

Опуск одиночного кабеля по шпильке

Крепление жестких стальных труб “Cosmec” на шпильке

Крепление пластиковой огнестойкой ответвительной коробки серии FS на борт лотка

Крепление стальной огнестойкой ответвительной коробки серии FS на стену с помощью кронштейнов

Работоспособность ОКЛ определяется по методике ГОСТ 53316.

В соответствии с ГОСТ 53316 кабельная линия считается работоспособной в течение установленного времени, если:

напряжение приложено в течение всего испытания, т.е. прерыватель цепи не отключается;
токопроводящая жила не разрушается, т.е. лампа не гаснет;
значение приращения затухания (для оптических кабелей), полученное при измерении, не превышает максимально допустимого значения.

Огнестойкая кабельная линия предназначена для обеспечения работы следующих систем и электроприемников:

Аварийное освещение: эвакуационное освещение, антипаническое освещение, освещение зон повышенной опасности, резервное освещение.
Питание светильников “Выход” и светильников, указывающих направление эвакуации при пожаре.
Питание системы оповещения при пожаре.
Противопожарные системы: насосные станции пожаротушения, станции автоматического пожаротушения, пожарные насосы, водяные и пенные установки пожаротушения, системы дымоудаления, системы подпора воздуха, аварийная вентиляция, пожарная сигнализация.
Лифты для пожарных подразделений.
Электрощиты для подключения пожарной техники, например, в автостоянках.
Оборудование пожарных постов и противопожарное оборудование, установленное в диспетчерских пунктах зданий.
Система автоматизации KNX или другая система автоматизации, обеспечивающая работу противопожарных устройств здания.
Электроприемники пожароопасных зон класса П-IIа.
Охранная сигнализация.
Щиты операционных и отделений (палат) реанимации больниц, другие ответственные электроприемники медицинских помещений, указанные в задании на проектирование.

Нормативные документы, требующие применения ОКЛ:

N 123-ФЗ от 22.07.2008 “Технический регламент о требованиях пожарной безопасности”

Статья 82, п. 2 “Кабельные линии и электропроводка систем противопожарной защиты, средств обеспечения деятельности подразделений пожарной охраны, систем обнаружения пожара, оповещения и управления эвакуацией людей при пожаре, аварийного освещения на путях эвакуации, аварийной вентиляции и противодымной защиты, автоматического пожаротушения, внутреннего противопожарного водопровода, лифтов для транспортировки подразделений пожарной охраны в зданиях и сооружениях должны сохранять работоспособность в условиях пожара в течение времени, необходимого для выполнения их функций и эвакуации людей в безопасную зону”.

СП 6.13130.2021 “Системы противопожарной защиты. Электроустановки низковольтные. Требования пожарной безопасности”

п.3.13. Электропроводка систем противопожарной защиты (электропроводка СПЗ): электропроводка, в том числе слаботочной системы, сохраняющая свою работоспособность в условиях пожара в течение времени, необходимого для выполнения своих функций подразделениями пожарной охраны, системами пожарной сигнализации, оповещения и управления эвакуацией людей при пожаре, аварийного освещения на путях эвакуации, противодымной защиты, автоматического пожаротушения, внутреннего противопожарного водопровода, лифтов для транспортировки подразделений пожарной охраны в зданиях и сооружениях.

п.6.2. Электропроводки СПЗ, в том числе линии слаботочных систем, должны выполняться огнестойкими, не распространяющими горение кабелями с медными жилами.

п.6.5. Время работоспособности электропроводки в условиях пожара определяется в соответствии с ГОСТ Р 53316.

п. 6.6. Совместная прокладка кабелей и проводов СПЗ с кабелями и проводами иного назначения, а также кабелей питания СПЗ и кабелей линий связи СПЗ в одном коробе, трубе, жгуте, замкнутом канале строительной конструкции не допускается.

В одном сплошном металлическом коробе (лотке) допускается совместно прокладывать экранированные кабели линий связи СПЗ с линиями связи не относящимися к СПЗ и экранированные кабели линий связи СПЗ с экранированными кабелями питания СПЗ при условии их разделения, в указанных случаях, сплошной металлической перегородкой по всей высоте короба (лотка).

п.6.8. Не допускается совместная прокладка кольцевых линий связи СПЗ в одном коробе, трубе, жгуте, замкнутом канале строительной конструкции или на одном лотке.
