Глубина заложения фундамента: 🔨 вычисление, СНИП, как определить глубину заложения фундамента.

Незаглубленное основание

Незаглубленный фундамент

Незаглубленный фундамент представляет собой бетонную ленту, расположенную непосредственно на поверхности земли. Углубление делают только для устройства подушки, которая состоит из смеси песка и гравия. Прочностные характеристики такого основания очень низкие, поэтому широкого распространения оно не получило.

Мелкозаглубленный фундамент

Такой тип основания можно использовать для легких построек хозяйственного назначения и домов, возведенных по каркасной технологии. Объясняется такое применение небольшой глубиной закладки, от 0,5 до 1 метра. Причем на фундаменте, глубина которого составляет 1 метр, можно построить хороший одноэтажный деревянный дом.

Заглубленное ленточное основание

Заглубленный фундамент

Если планируется построить хороший двухэтажный дом или строение с подвалом, то лучше всего выбрать заглубленный тип фундамента. Подошва такого основания лежит ниже уровня промерзания грунта, поэтому в среднем глубина составляет около 1,5 метров.

Примерный расчет глубины ленточного фундамента

Мастера, которые занимаются строительством домов, используют разные методы вычисления глубины ленточного основания. Очень часто для определения глубины ленточного основания под одноэтажный дом используется простая формула:

Hp=m*tm*Hh,

где m — обозначает коэффициент рабочих условий, он в большинстве случаев равен 1,1; tm — это коэффициент теплового воздействия на почву, значение которого лежит в пределах от 0,7 до 1;

Hh — глубина промерзания грунта.

Для примера можно рассмотреть вариант, в котором уровень промерзания грунта составляет 1,6 метра, а показатель теплового воздействия определяется значением 0,6: 1,1*0,6*1,8=1,188.

Следовательно, с учетом таких параметров ленту фундамента можно заглублять на 1,2 метра. Но такой формулой пользуются лишь в тех случаях, когда грунт на участке имеет хорошую плотность.

Для расчета глубины заложения под строения в несколько этажей пользуются другим методом: количество этажей умножают на 0,8. Значит, дом в два этажа требует закладки ленты основания на глубину 1,6 метра. Это определение также работает только на плотном грунте.

Для определения наиболее точного результата применяют профессиональные расчетные формулы, которые имеют свою особенность вычисления. С ними можно ознакомиться в соответствующем регламентирующем документе, а именно СНиП № 2.02.01-83 «Основания домов и сооружений» от 09. 11.1985 года.

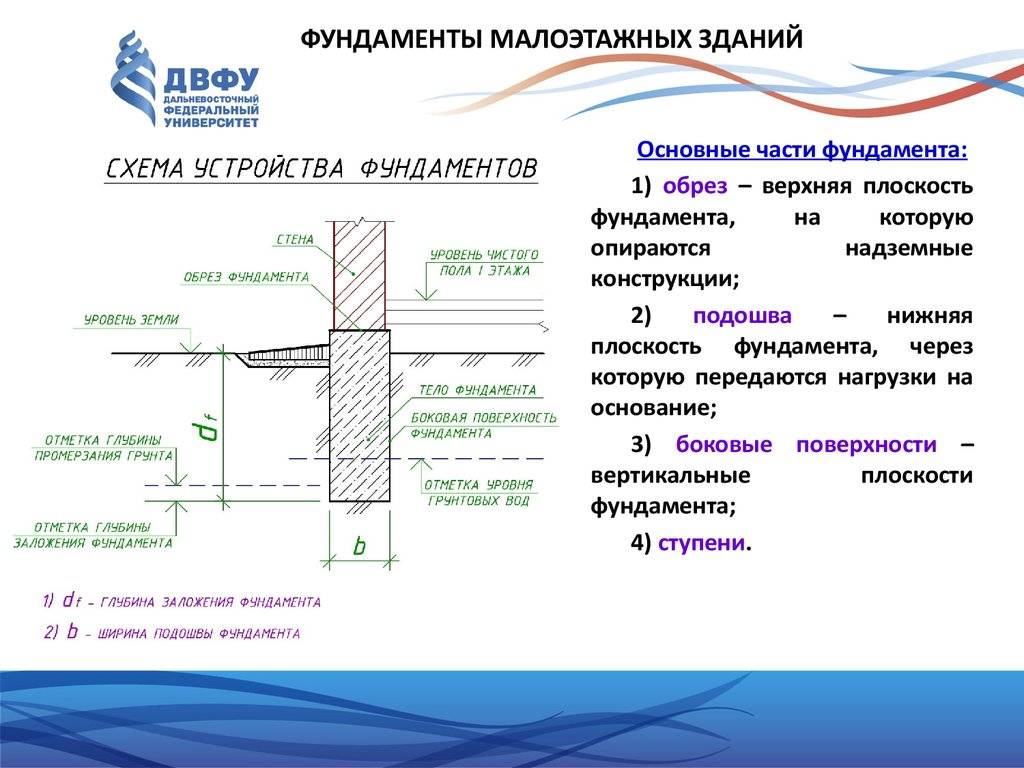

Факторы, влияющие на определение глубины фундамента

Для определения глубины заложения ленточного основания за основу принимают три основных фактора.

Геологические условия участка

Для получения более точных данных необходимо провести инженерно-геологические изыскания. Такие работы проводятся специализированными компаниями, которые делают отбор образцов грунта с участка и исследуют их в лабораторных условиях. Результатом проведенного анализа становятся следующие данные:

• Вид грунта, его плотность и несущая способность.
• Уровень залегания грунтовых вод.

После проведенного анализа определяется плотный слой, на который будет непосредственно опираться фундамент. Для этого следует ознакомиться с несущими свойствами разных видов грунта:

• Скальный грунт является самым плотным видом, так как отличается спаянной и сцементированной структурой. Среди достоинств этого типа можно выделить устойчивость к замерзанию и сжатию. Однако разработка такого грунта очень сложная.
• Крупнообломочный грунт состоит из кристаллических и осадочных пород, поэтому имеет низкую степень сжимаемости и, как следствие, высокую несущую способность. Разрабатывать такой грунт довольно сложно.
• Песок отличается сохранением объема после быстрого сжатия, следовательно, имеет хорошую несущую способность.
• Супеси при повышенной влажности становятся подвижными, поэтому на таком грунте лучше вообще не строить фундамент.
• Суглинок отличается тем, может размываться водой, но при большой нагрузке способен сжиматься.
• Глина является хорошим грунтом для фундамента, но следует знать, что повышенное содержание влаги в таком грунте приводит к его пучению.

Определившись с несущей способностью грунта, следует помнить, что не рекомендуется возводить ленточное основание на пучинистых и глубокопромерзающих почвах.

Кроме того существуют стандартные правила заложения фундамента:

• Глубина заложения не должна быть менее 50 см.
• В несущий слой заглубление должно выполняться на 10-20 см.
• По возможности следует проводить закладку выше уровня грунтовых вод, чтобы сократить расходы на земляные работы.

Климатические условия

Во многом глубина закладки фундамента зависит от уровня промерзания и оттаивания грунта. Некоторые виды грунта при замерзании склонны к пучению, то есть к увеличению объема. При строительстве на участках с преобладанием таких грунтов не рекомендуется обустраивать подошву фундамента выше уровня промерзания.

Условия окружающей среды

Также в этой ситуации стоит обратить внимание на уровень грунтовых вод. Глубина заложения фундамента определяется уровнем промерзания грунта, склонного к пучению, только в том случае, если грунтовые воды лежат на глубине более 2 метров от точки промерзания.

Конструктивные особенности строения

Глубина заложения ленточного фундамента во многом определяется конструктивными особенностями возводимого здания. В частности речь идет о следующем:

• Предполагаемое строительство подвала, цокольного этажа или других подземных помещений.
• Наличие приямков или оснований для оборудования.
• Имеющиеся подземные коммуникации и глубина их заложения.
• Конструкция фундамента.
• Предполагаемые нагрузки на основу строения.

Заглубление ленты в большинстве случаев выполняется на 50 см ниже подошвы подземного помещения.

При расчете глубины фундамента по перечисленным факторам выбирается максимальное значение из трех и принимается за основу.

Глубина заложения фундамента в зависимости от региона

В каждой части России климат имеет свои особенности, следовательно, грунт и его глубина промерзания также различны.

Для примера можно ознакомиться с некоторыми данными:

• В Москве и Московской области каменистый грунт промерзает на глубину 2 метра, песчаный грунт — 1,64-1,76 метра, а вот глинистый грунт и суглинок — на 1,35 метра.
• В Вологде, Нижнем Новгороде и Самаре каменистые грунты промерзают еще больше, до 2,2 метра, песчаные — от 1,8 до 1,95 метра, глина и суглинок — до 1,5 метров.
• В Омске и Новосибирске преобладают глинистые грунты, промерзающие до 2,2 метров, и каменистые грунты, способные промерзать до 2-2,4 метра.
• В Сургуте глина и суглинки промерзают до 2,4 метра, а встречающиеся каменистые грунты — до 2,64 метра.

Правильное определение глубины заложения ленточного фундамента позволит создать прочное и надежное основание для любого строения.

как правильно рассчитать, области применения, таблица

Одним из самых востребованных в наши дни является ленточный фундамент. Его основные преимущества – длительный срок службы, надежность, несложное изготовление без применения грузоподъемных механизмов. Заложение бетонной ленты осуществляется с учетом климатических и геологических условий, а также особенностей проекта. Перед началом строительства всегда рассчитывается глубина заложения и другие размеры фундамента – это позволит избежать осадки сооружения под влиянием деформаций грунта и подпочвенных вод.

Оглавление:

1. Что учесть при выборе
2. Как рассчитывается, формулы
3. Основания мелкого заложения
4. Размеры и типы армирования
5. Пошаговая технология

От чего зависит глубина ленточного фундамента

При выборе размерных параметров основания дома обращают внимание на три основных фактора.

1. Плотность грунта.

Если он отличается высокой степенью однородности и прочности, средняя глубина расположения фундаментной ленты составляет 0,5 м. К этой группе относятся каменистые почвы, хрящеватые смеси (песок с глиной и щебнем), песчаные грунты с малой толщиной промерзания. На пучинистых почвах (глины, супеси, суглинки), накапливающих в порах много влаги, рекомендуется довести уровень закладки основы до 0,7 м. На слабых подвижных грунтах глубина заложения ленты зависит от уровня залегания твердой почвы (максимум – 2,5 м).

2. Глубина промерзания.

Существует мнение, что фундамент следует располагать ниже уровня промерзания. Но конструкция (особенно если это легкое каркасное строение) все равно будет неустойчивой из-за морозного пучения. Хотя промерзающий грунт не будет давить на подошву, он будет действовать на стенки ленты. Поэтому довольно часто ленту закладывают на отметке, равной половине глубины промерзания грунта (ГПГ). При этом учитывают, что подошва должна отстоять от уровня почвы не менее чем на 0,5-0,6 м. Влияние пучения уменьшают с помощью конструктивных решений: трапециевидной формы опалубки (она сужается кверху), защитных экранов для ленты, засыпки пазух непучинистым грунтом, прокладки водоотводных каналов.

3. Уровень залегания грунтовых вод.

Если они расположены ниже ГПГ, то глубина заложения ленты от них не зависит. При прохождении русла подземных вод выше отметки промерзания грунта фундамент опускают до уровня ГПГ.

Кроме названных факторов, на степень заглубления ленточного основания влияют класс строения (планируемая долговечность постройки), рельеф участка, общий вес сооружения. Большое значение имеет уровень прокладки коммуникаций: все они должны быть смонтированы выше фундаментной подошвы. Если возводится пристройка к дому, ее основание обустраивают несколько выше (учитывая будущую осадку), обязательно предусмотрев песчаную подушку.

Главная цель при составлении проекта – определить глубину, на которой несущий слой грунта вместе с подсыпкой обеспечит равномерную осадку здания, причем ее значение не должно быть выше максимально допустимого предела.

Содержание

1. Расчет глубины заложения
2. Технология строительства основания

Расчет глубины заложения

Если по разным причинам невозможно проведение геологических изысканий для оценки участка, застройщик способен самостоятельно вычислить глубину закладки ленты на основании СП «Основания зданий и сооружений». В качестве примера приводится расчет в Московской области.

1. Определение нормативной глубины промерзания в метрах:

d_fn = d₀ х √M_t

Нормативное значение d₀ выбирается по таблице, в зависимости от типа грунта: чем он плотнее, тем больше число. Например, для супесей d₀ = 0,28, а для суглинков – 0,23. M_t – сумма модулей (абсолютных значений) средних отрицательных температур за зимний период (в средней полосе он продолжается с ноября по март). Для Москвы этот показатель равен 22,9 (таблица 5.1 «Строительная климатология»). Подставив числа в формулу, получают

d_fn = 0,28 х √ 22,9 = 1,34 м

2. Определение расчетной глубины промерзания:

d_f = k_h х d_fn

Коэффициент k_h зависит от типа сооружения и среднесуточной температуры в помещении, которое примыкает к наружному фундаменту. Для отапливаемых зданий значение коэффициента колеблется от 0,4 (дом с подвалом) до 1,0 (дом без подвала с полом на лагах). Для неотапливаемых сооружений k_h = 1,1.Если пол устроен по грунту, а среднесуточная температура составляет 5°C, то k_h = 0,8. Подставляем это значение в формулу:

d_{f =} 0,8 х 1,34 = 1,07 м

3. Определение глубины основы в зависимости от уровня грунтовых вод d_w. Нужное значение выбирают по таблице 1.

Таблица 1.

Без геологических исследований, не зная уровня грунтовых вод, лучше заложить ленту на глубине не менее чем d_f, то есть 1,07 м.

Особенности ленточного основания мелкого заложения

Если возводится одноэтажный дом из кирпича ибо пеноблоков (без подвала), каркасное строение, бревенчатый сруб, дачный домик, баня, сарай или забор, то их основанием вполне может стать мелкозаглубленный ленточный фундамент (МЗЛФ). Конструктивно он похож на заглубленный аналог, но имеет также существенные отличия:

• средняя глубина закладки – 0,7 м;
• расположение над зоной промерзания;
• служит основанием для строений, возводимых в основном на пучинистых почвах.

Фундамент мелкого заложения способен нейтрализовать разрушительное влияние морозного пучения грунта. При этом здание или забор, жестко соединенные с МЗЛФ, «плавают» вместе с ним в вертикальном направлении во время сезонных подвижек глинистого или песчаного грунта. За счет того, что глубина заложения небольшая, смещение осуществляется равномерно, не сопровождаясь образованием трещин.

Глубина заложения мелкозаглубленной ленты должна быть на 20 % меньше уровня промерзания почвы. В основании фундамент укрепляют с помощью непучинистой подушки толщиной 0,2-0,8 м. Именно такой слой должен составлять один из следующих материалов: щебень, шлак, гравий, крупный песок, песчано-гравийная смесь (ПГС). Подушка нивелирует деформации, возникающие при расширении и сужении пучинистого грунта, и фактически заменяет его собой.

Ленточное мелкозаглубленное основание рассчитывают по стандартной методике. Если строительство выполняется своими силами, для определения основных параметров фундамента одноэтажного сооружения можно воспользоваться таблицей.

Таблица 2.

Выбор размеров ленточного фундамента (мелкое заложение) и типа армирования

Технология строительства основания

Заложение ленточного мелкозаглубленного фундамента под дом или забор выполняется в определенной последовательности.

1. Выравнивание грунта в пятне застройки, прокладка водоотводных каналов.

2. Разметка участка и земляные работы. Наносят линии контура стен и простенков здания и роют траншеи (глубина – 0,5-1,5 м). Если строится отапливаемый дом или баня, следует заложить фундамент под печью или камином.

3. Выстилание геотекстилем. С помощью него предотвращают заиливание подушки, если глубина поверхностных грунтовых вод выше, чем закладывается фундамент. Нетканый сверхплотный материал (например, дорнит) погружают на дно траншей и запускают на их боковые стенки, делая запас с каждой стороны, равный толщине подушки.

4. Подушка. Постепенно насыпают ПГС, после каждых 10-15 см тщательно уплотняют ее с помощью ручной трамбовки или вибратора, затем укрывают оставленными по бокам полотнищами дорнита.

5. Установка опалубки и армирование. Сетки, связанные из арматурных стержней и проволоки, размещают в нижней и верхней зонах. При этом глубина заложения в бетон составляет около 5 см. Нижний армопояс предотвращает прогиб ленты вниз, а верхний не дает ей выгнуться вверх.

6. Заливка бетона. Ленту заливают непрерывно, в один прием.

7. Демонтаж опалубки и вертикальная гидроизоляция. Ее производят, когда схватится бетонная смесь – летом этот момент наступает через 3-5 дней. Ленту по бокам обрабатывают битумно-каучуковой мастикой или проникающей гидроизоляцией (например, Пенетроном).

8. Обратная засыпка пазух. При снятии опалубки вокруг ленточного мелкозаглубленного фундамента образуются полости, заполняемые песком или глиной. В первом случае водопроницаемый материал уменьшает воздействие сил морозного пучения, но способствует накоплению влаги в засыпке и снижению ее несущей способности. Если выбрана глина, она создаст так называемый глиняный замок, предохраняющий от воды.

Глубина фундамента | Фактор глубины фундамента

Фундамент должен иметь достаточную глубину, чтобы он функционировал должным образом. Факторы, определяющие глубину фундамента:

• Глубина верхнего слоя почвы
• Местная эрозия почвы из-за проточной воды
• Подземные дефекты, такие как скважины, полости, шахтные стволы и т. д.
• Насыпной рыхлый грунт
• Прилегающие строения, границы собственности, земляные работы и будущие строительные работы
• Уровень грунтовых вод
• Глубина промерзания
• Глубина изменения громкости
• Десикация под действием тепла котлов и печей
• Иссушение из-за воды, втягиваемой корнями деревьев

Фундамент должен располагаться ниже верхнего слоя почвы, состоящей из органических веществ, которые со временем могут разлагаться.

Это особенно важно в холмистой местности, где идут сильные дожди. Почва в такой ситуации может быть смыта на значительную глубину. Фундамент должен располагаться ниже зоны локальной эрозии.

Если есть подозрение на какие-либо подземные дефекты в каком-либо районе, их следует изучить заблаговременно до строительства фундамента. Фундаменты не должны располагаться над подземными дефектами, такими как корневые ямы, полости, заглубленные старые своды, шахтные шахты, старые колодцы, коллекторы, кабели и т. д.

Искусственные или другие виды насыпей недостаточно уплотнены и не достигли полной прочности на сдвиг. При закладке фундамента на такие грунты они испытывают большие суммарные и дифференциальные осадки, приводящие к серьезным повреждениям или даже обрушению конструкций. Прежде чем определиться с глубиной заложения в такой грунт, следует тщательно оценить прочностные характеристики.

Фундамент должен быть расположен так, чтобы не повредить существующую конструкцию. Повреждение старого фундамента может быть вызвано ударами, вибрацией, подмыванием почвы под основанием старого фундамента и понижением уровня грунтовых вод. В таком случае новое основание должно находиться на достаточном расстоянии от старого. Устройство фундамента должно быть выполнено, как показано на рис.1 ниже в горизонтальной плоскости. Смежный край нового фундамента должен находиться как минимум на расстоянии «S» от края существующего фундамента, а «S» должен быть больше, чем ширина большего фундамента. Кроме того, во избежание помех минимальное горизонтальное расстояние «S» должно быть больше, чем разница высот между соседними фундаментами.

Фундаменты на наклонном грунте – Для фундаментов на сыпучих грунтах линия, соединяющая нижние смежные края фундаментов, не должна иметь уклон более двух горизонтальных к одной вертикальной, как показано на рис.2. В глинистых грунтах уклон линии, соединяющей нижний примыкающий край верхнего цоколя и верхний примыкающий край нижнего, не должен быть круче двух горизонталей к одной вертикали.

Уровень грунтовых вод – Фундаменты по возможности должны располагаться выше уровня грунтовых вод. Наличие грунтовых вод может создать некоторые проблемы для фундамента. Если глубина фундамента должна быть ниже уровня грунтовых вод, часто возникают проблемы с зыбучим песком. Уровень грунтовых вод резко снижает поддерживающую способность почвы. Дренаж цокольных этажей, гидроизоляция подвала, сопротивление подъемному давлению становятся серьезными соображениями.

Морозостойкость – Фундамент следует укладывать ниже глубины промерзания. Если фундамент заложен на недостаточной глубине, он будет подвергаться морозному повреждению из-за образования ледяных линз и последующего морозного пучения. Из-за морозного пучения фундамент приподнимается и оседает при оттаивании. В ходе этого процесса произойдет значительное снижение прочности грунта на сдвиг и повреждение фундамента. Чтобы предотвратить повреждение от мороза, фундамент следует размещать ниже глубины промерзания, которая может составлять 1 м или более в зависимости от суровости холода.

Глубина изменения объема – Особенно глинистые грунты с высокой пластичностью претерпевают большие изменения объема при увлажнении и высыхании. Они дают усадку при высыхании и набухают при намокании. Изменения объема обычно больше у поверхности земли и уменьшаются с увеличением глубины. Значительное изменение объема под фундаментом может привести к поочередному подъему и опусканию. Фундамент должен располагаться ниже слоев грунта, подверженных большим изменениям объема.

Высушивание под воздействием тепла – Десикация – это усадка почв из-за удаления влаги из почв. Это вызывает сильную осадку конструкций. Иссушение происходит в почвах, расположенных близко к растениям, таким как котлы, печи, топки и т. д., которые не изолированы должным образом от земли. Солнечное тепло также вызывает высыхание, и почва, такая как ил и глина, особенно уязвима для этого явления. Эти почвы становятся очень мягкими при воздействии воды в сезон дождей.

Иссушение из-за корней – Иссушение также может происходить в почвах, расположенных вблизи больших деревьев или кустарников. Эти деревья удаляют влагу из почвы и вызывают ее высыхание. В результате в структурах, расположенных близко к корневой системе таких деревьев, может происходить крупное заселение. Поэтому очень важно, чтобы такие деревья были удалены со строительной площадки.

Размыв – Размыв наносит серьезный ущерб сооружениям, расположенным вблизи рек. В этом случае фундамент должен быть заложен на такую ​​глубину, чтобы эффект размыва не оказал никакого влияния на конструкцию.

глубина заложения

Содержание

Какова глубина фундамента для разных этажей при проектировании зданий? глубина фундамента 2-х этажного дома?

что такое глубина фундамента? Фундамент – это конструкция, которая строится под землей, чтобы противостоять всей конструкции здания. В основном общая сумма нагрузки, связанной с гравитацией и поперечной нагрузкой, сначала передается на плиту, а затем на балки, через балки она будет непосредственно передаваться на фундамент, а затем, наконец, на фундамент.

Фундаменты бывают разных типов в зависимости от конструктивных соображений, мы обычно берем мелкозаглубленный фундамент, глубокий фундамент, комбинированный, раскидной или ленточный, свайный фундамент и фундамент с буровым валом или кессонный фундамент.

Глубина фундамента зависит от многих факторов и соображений конструкции здания. Следующие три типа являются основными в конструкции фундамента.

1. Тип почвы
2. Состояние нагрузки
3. Межцентровое расстояние между колоннами

Почва является важным и первым фактором, влияющим на размеры фундамента. Почва бывает трех типов: рыхлая, средняя и твердая. Конструкция здания в условиях рыхлого грунта требует большей глубины по сравнению со средним и твердым грунтом из-за меньшего значения прочности грунта.

Условия нагрузки являются вторым фактором, влияющим на глубину фундамента. Если общая нагрузка на здание велика, глубина фундамента увеличивается из-за наличия интенсивности нагрузки, в то же время, если нагрузка меньше, то малые размеры фундамента требуются в проекте здания.

3. Межцентровое расстояние между колоннами

Межцентровое расстояние между секциями колонны является третьим фактором, влияющим на глубину фундамента. Минимальное расстояние между центрами принимается равным 3 м, а максимальное расстояние между центрами принимается равным 5 м. Если расстояние между колоннами увеличивается за пределы допустимого, в конструкции здания увеличивается глубина фундамента.

Глубина фундамента для разных полов

В приведенной ниже таблице показана глубина фундамента для конструкции Ground, G+1, G+2, G+3, G+4 и G+5. Эти значения являются только моим личным опытом, а не точными значениями, в зависимости от различных требований значения могут варьироваться.

Примечание: Используйте эти значения только для понимания концепций.
