какой минимальнаый размер должен быть по нормативам
Содержание
- 1 Важные параметры для определения размеров основания
- 2 Определение типа грунта
- 3 Как посчитать глубину и ширину основания
- 4 Расчет площади подошвы фундамента
- 5 Расчет нагрузки от здания
- 6 Расчетная высота фундамента
Любой фундамент, независимо от типа и устройства, характеризуется такими параметрами, как глубина заложения и ширина несущих конструкций. Многие застройщики принимают за ширину фундамента толщину несущих стен дома, но не всегда этот расчет бывает правильным. Также на глаз вычисляют глубину залегания подошвы, учитывая личный опыт и минимальные знания в этой области, но делать этого не стоит.
На самом деле, размеры ленточного основания зависят от многих факторов, тут длина ленты не принимается во внимание, ведь это размеры будущего дома. А вот ширина ленточного фундамента и глубина залегания рассчитывается отдельно, и делать это нужно для каждого здания индивидуально.
Важные параметры для определения размеров основания
Таблица с калькуляцией удельного веса элементов конструкций для расчета толщины и глубины основания- Конструкция будущего здания, а также строительные материалы, которые будут использоваться при возведении сооружения.
- Масса всех строительных конструкций, с учетом веса несущих стен, перекрытий и крыши.
- Внешних климатических факторов, таких как длительность и снежность зимы, налипание мокрого снега, продолжительность ливней.
- Типа и устройства грунта.
Четких нормативов, где есть все необходимые формулы для расчета максимально допустимых размеров дома, не существует. Есть эмпирические расчеты, по которым затем и строится ленточный фундамент, а габаритные размеры сооружения предоставит архитектурная служба.
Определение типа грунта
Расчет ширины и глубины фундамента в зависимости от промерзания грунтаОт типа грунта зависит не только глубина устройства основания, но и ширина несущей подошвы.
Так как существует фактор пучения почвы в зимний период, а это свойство грунта может привести к непоправимым разрушениям фундамента и дома.
Определить тип грунта можно не только с помощью специалистов, но и кустарными способами. Для этого достаточно взять землю и смочить ее водой, а затем согнуть в кольцо. Глина сохранит свою структуру. Суглинок рассыпается на несколько частей, а песчаный грунт сразу рассыплется в порошок. Так можно определить структуру почвы. Песчаный грунт с фракцией 1,5 мм отлично выдерживает большие нагрузки, он оптимален для возведения ленточных фундаментов и не содержит много влаги.
Затем, нужно определить глубину залегания грунтовых вод. Для этого можно подойти к ближайшему колодцу и замерять глубину водного пласта, это должна быть максимальная высота залегания грунтового горизонта. С помощью небольших математических расчетов будет рассчитана глубина водоносного пласта.
Можно и не делать анализ состава почвы самостоятельно.
Достаточно обратиться в геодезическую службу. Она даст полную карту состава почвы с учетом даже глубины промерзания почвы, а этот параметр для выбора глубины залегания подошвы будет считаться ключевым.
Как посчитать глубину и ширину основания
Таблица с рекомендуемой глубининой ленточного фундамента в зависимости от грунтаКак только будут четко определен состав почвы и глубина залегания грунтовых вод, можно приступать к расчету размеров основания. Если постройка достаточно массивная, высокая и имеет несколько этажей, тогда глубина погружения основания должна быть большой, вплоть до границы промерзания почвы.
Застройщики, которые имеют финансовые возможности, стараются фундамент углубить еще ниже, обеспечивая таким образом фундаменту большую прочность и надежность.
Высота над нулевым уровнем должна составлять до 30 см, иногда – больше, для обустройства цоколя и отмостки.
Итак, минимальная глубина ленточного основания для массивных зданий должна быть ГПГ + 60 см. ГПГ – глубина промерзания почвы. Это табличное значение, отличается для каждого региона и состава почвы. Для легких построек достаточно обустроить фундамент на глубине границы промерзания или ниже до 50 см. В таких случаях считается, что за счет массы сооружения и ленты самого основания почва будет равномерно растекаться под подошвой, и вспучивание грунта должно быть минимальным.
Стандартная толщина полосы составляет 40 см, ее можно увеличивать по мере необходимости, но она не должна быть меньше толщины несущих стен здания.
Расчет площади подошвы фундамента
Таблица с расчетом минимальной подошвы и ширины ленточного основанияПлощадь подошвы отвечает за равномерное распределение массы всего сооружения вместе с основанием на грунт. Поэтому далеко не всегда она будет отвечать ширине ленты, в большинстве случаев она больше.
- Равномерное распределение массы здания.
- Препятствует локальному пучению грунта из-за сейсмических толчков или воздействия глубинных грунтовых пластов.
- Укрепляет своей массой слабые почвы и прижимает их к прочным грунтам.
- Обеспечивает равномерность устройства самого здания по горизонтальной плоскости.
Рассчитывается площадь подошвы по формуле:
S = k(n)*F/k(c)*R
где:
- k(n) – коэффициент надежности, принимается за 1,2. Этот коэффициент означает, что уже изначально площадь подошвы будет больше расчетной на 20%;
- F – Расчетная нагрузка на основание. Она состоит из: массы здания, нагрузок от грунта, массы фундамента;
- k(c) – коэффициент условий работы, принимающий значение от 1 для глины и сооружений жесткой конструкции, имеющей каменные стены, до 1,4 для крупного песка и не жестких конструкций;
- R – расчетное сопротивление грунта (это табличные данные).
Найти их можно в справочниках для всех типов грунтов.
Найти их можно в справочниках для всех типов грунтов.Фактически все параметры справочные, поэтому останется только рассчитать нагрузку от самого здания.
Расчет нагрузки от здания
Таблица с расчетом ширины ленточного основания в зависимости от материала конструкции (для дома из пеноблоков и кирпича, дома из бруса) в средней полосеЭтот параметр рассчитывается методом суммирования всех нагрузок, которые создает здание на основание:
- Массы несущих стен и перекрытий (тут рассчитывается необходимое для возведения количество строительных материалов и их суммарный вес).
- Массы крыши с покрытием.
- Массы снегового шара, который может закрепиться на крыше и давить своей массой передавая нагрузку на несущие стены и основание.
- Вес всей мебели, техники и проложенных коммуникаций (этот показатель незначительный, им часто пренебрегают или задают коэффициент 1,1).
- Вес самого фундамента. Вот тут уже возникает трудность в расчетах, ведь площадь подошвы также влияет на массу основания. Поэтому принимается ширина полосы 40 см, зная по проекту длину здания, плотность бетона (2400), все это умножается и получается вес фундамента.
Поэтому принимается ширина полосы 40 см, зная по проекту длину здания, плотность бетона (2400), все это умножается и получается вес фундамента.Расчетная высота фундамента
Расчетная глубина, ширина и высота ленточного основания для дома из пеноблоков, кирпича или бруса в средней полосеВысота такого основания должна быть достаточно большой, чтобы выдерживать горизонтальные грунтовые подвижки и воздействие грунтовых вод. Высоту ленточного фундамента, зная глубину промерзания грунта, также не составит труда посчитать. Но при начале строительства фундамента, высота будет совсем иной, и вот почему. Она состоит из следующих слоев:
- Сначала нужно делать на дне траншеи песчано-гравийную подушку, на которой будет лежать сам фундамент. Толщина слоя варьируется в пределах 25 − 40 см (в зависимости от типа грунта), а это уже дополнительная высота конструкции.
- Глубина промерзания почвы (справочные данные).
- Также нужно делать цоколь в пределах до 30 см, иногда больше, что зависит от типа грунта и дизайнерских решений.
Теперь, когда есть все необходимые параметры будущего ленточного фундамента, посчитать необходимое количество арматуры и бетонного раствора для его обустройства несложно. Если провести заливку строго по технологии, тогда основание прослужит максимально возможный срок.
Глубина фундамента для одноэтажного дома
Глубина фундамента для одноэтажного дома
На сегодняшний день стало широко распространенным строительство своими руками как разнообразных нежилых построек, так и домов, загородных коттеджей.
Постройка дома имеет некоторые сложности в связи со многими параметрами, которые необходимо учитывать еще перед планированием фундамента, от них зависит насколько долго простоит дом.
Заложение фундамента – это самая важная часть строительства, а его глубина определяет прочность всей дальнейшей конструкции.
От чего зависит выбор глубины
Для любого здания глубину невозможно просто определить на глаз, здесь нужны многие расчеты, и в первую очередь нужно обратить внимание на:
- уровень протекания грунтовых вод;
- климатические особенности местности, в которой будет находиться дом;
- глубина промерзания грунта;
- общая нагрузка здания и строительные материалы;
- выбранный тип фундамента.
Первое, что нужно знать, рассчитывая глубину фундамента,он должен быть заложен ниже уровня промерзания земли, чтобы фундамент не портился при многократной заморозке и оттаивании.
А также должен находиться выше уровня протекания грунтовых вод, которые являются сильной разрушительной силой для фундамента.

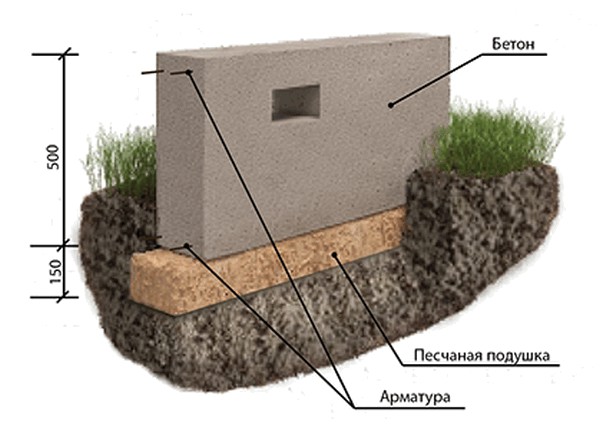

Пример готовой конструкции для одноэтажного дома без подвального помещения представлен ниже.
Типы и разновидности грунтов
При расчете глубины нужно сразу узнать, какой из грунтов будет под фундаментом вашего дома. Они бывают:
- пучинистые, то есть глина, суглинки, супеси;
- непучинистые: песок, горные породы;
- слабопучинистые грунты – разнообразные смеси.
Самым оптимальным для строительства является непучинистый грунт, так как он прочный и выдерживает любую нагрузку. Пример такого грунта вы видите ниже.
Узнать такие данные можно, обратившись к специалистам, взяв образец грунта с участка.
Непучинистый грунтВ соответствии с полученными данными можно сделать первые расчеты, следуя которым, оптимальная глубина для непучинистых грунтов будет 0,5-1 метр.
Для глинистых – 1,2-1,5 метра, для смешанных грунтов – от 0,5 до 1,25 метров, в зависимости от того, насколько подвижен грунт и сколько процентов пучинистой смеси он содержит.
Определение уровня подземных вод
В определении второго параметра вы также можете обратиться к специалистам или попробовать самому узнать это с помощью специальных колодцев, которые называют шуфрами.
Их вырывают на участке будущей постройки, минимальная их глубина составляет 2-2,5 метра.
С помощью такого колодца можно определить и глубину промерзания грунта и наличие или отсутствие грунтовых вод.
Пример такого колодца изображен на фото ниже.
Также важен и рельеф местности участка для постройки, ведь на ровной поверхности заложить фундамент проще.
Если участок идет под уклоном, то его нужно будет или максимально разравнивать, или при закладке фундамента брать за основу отсчета глубины самую низкую точку.
После определения грунта и отсутствия явного наличия грунтовых вод можно подумать о типе будущего фундамента.
От типа грунта также зависит, нужно ли боковое укрепление стенок, чтобы со временем фундамент не наклонился.
Выбор типа фундамента в соответствии с грунтом
Сам фундамент напрямую зависит и от того, какая глубина нужна для вашей постройки и от определяемого типа грунта.
Если он непучинистый, то можно планировать обычный ленточный или столбчатый фундамент, если же земля пучинистая или слабопучинистая, то придется делать монолитную плиту или свайное основание.
Рассмотрим основные типы фундаментов для одноэтажного дома с учетом глубины заложения:
- Ленточный фундамент, который может быть как мелкозаглубленным (для деревянных одноэтажных построек легкого веса), так и заглубленным. Данный тип самый легкий для самостоятельного устройства и наиболее дешевый. Если не требуется большая глубина и масса самой конструкции небольшая, то можно выбрать именно его.
- Столбы и сваи могут стать укреплением ленточного или обычного фундамента, при этом для дома, более легкого по весу, лучше использовать столбы.Если же материалами для строительства служат кирпич или камень, то лучше вбивать сваи, которые выдерживают большие нагрузки, распределяя весь несущий вес по периметру и глубоко укрепляясь в грунте.
- Монолитная плита может быть использована в случае пучинистых грунтов и при выявлении грунтовых вод.
Данный тип самый легкий для самостоятельного устройства и наиболее дешевый. Если не требуется большая глубина и масса самой конструкции небольшая, то можно выбрать именно его.Такая конструкция наиболее надежна и выдержит любые воздействия и вес, но и обойдется она дорого, а также будет тяжелой для самостоятельного монтажа.
Пример такой плиты показан ниже.
Монолитная плита — основаРасчет глубины заложения фундамента
Когда вы окончательно смогли определиться с видом почвы и фундамента, можно делать окончательный расчет, по которому будет выявлена глубина фундамента для одноэтажного дома.
Некоторые стараются сделать фундамент «с запасом», то есть углубить его больше требуемого уровня для надежности.
Но это будет только лишней финансовой затратой и трудоемкой работой, и если все расчеты произведены правильно, то никакого запаса не требуется.
Любой фундамент укладывается из расчета уровня промерзания земли и закладывается на 10% ниже, то есть если глубина промерзания 1 метр, то закладывать следует на глубину 1.1 метра, этого будет достаточно.
Если климатические условия в регионе постройки умеренные и грунты сыпучие, то уместнее всего заложить мелкозаглубленный ленточный фундамент, который легко сделать своими руками, и он будет долговечным.
Он может быть как монолитным с залитым самостоятельно раствором, так и сборным с готовыми блоками.

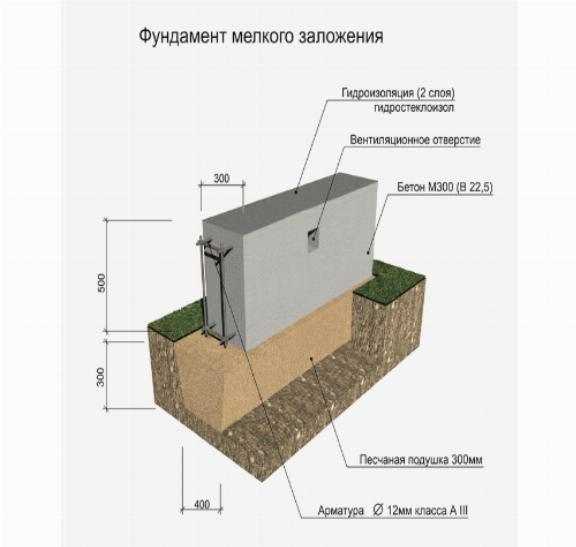

По средним меркам такой фундамент закладывается на глубину от 45 см до 1 метра. Такой фундамент выглядит, как показано ниже.

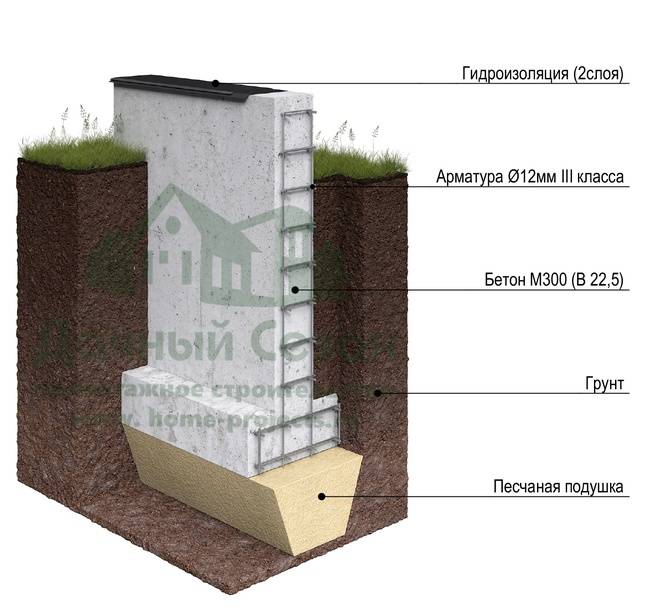

Готовый ленточный фундаментВ более суровых зимних условиях или при неоднородности грунтовой массы лучше сделать более углубленный и надежный фундамент, глубина которого может быть от 1 метра до 2 метров.
Для одноэтажного дома из обычного кирпича вполне приемлемым будет заглубленный ленточный фундамент со столбами, которые укрепят всю несущую конструкцию.
Если местность болотистая или сильно глинистая, то придется закладывать монолитную плиту со сваями, даже если сама конструкция дома легкая.
Это повлечет за собой немалые финансовые затраты, но за надежность конструкции можно не переживать. Этот фундамент может достигать глубины до 2,5 метра.
Выбор материалов для дома с учетом глубины
Наиболее экономичным вариантом в наши дни являются деревянные одноэтажные дома загородного типа, в которых можно сделать и мансарду.
При выборе таких материалов дом будет достаточно легким и шанс разрушения фундамента минимальным, поэтому можно выбрать мелкую глубину и самостоятельно заложить фундамент при любых сложностях.
Такая постройка выглядит так, как на фото ниже.
Деревянный одноэтажный домОдноэтажные дома из пеноблоков также легкие в строительстве и не требуют большой глубины заложения, но должны быть более расширены, так как стена в таких домах для теплостойкости должна быть около 60 см.
Кирпич или каменная кладка требуют того, чтобы заложенный фундамент выдержал большую нагрузку, поэтому целесообразно выбрать как большую глубину закладки, так и укрепление с помощью свай.
Такой фундамент выглядит, как на изображении ниже.
Свайный фундаментУчитывая все эти факторы, можно сказать, что глубина фундамента для одноэтажного дома может быть очень разной, но все вышесказанные факторы следует учесть для надежности конструкции.
Основной же точкой отсчета остается глубина промерзания грунта, которая лежит в основе всех расчетов углубления.
Видео расчеты глубины заложения фундамента одноэтажного дома
В следующем видео специалисты расскажут, какие правила должны быть соблюдены при расчетах глубины фундамента, что поможет вам правильно определить все параметры, и вы сумеете самостоятельно построить ваш дом, который простоит очень долго.
Какой глубины должен быть фундамент дома
Вопросы, рассмотренные в материале:
- Факторы, влияющие на глубину заложения фундамента
- Тип грунта
- Глубина промерзания грунта
- Уровень грунтовых вод
- Глубина закладки фундамента в зависимости от его типа
- Площадь основания фундамента
Едва ли не самый важный вопрос, на который следует ответить перед началом строительства дома: какой глубины фундамент делать? Ведь именно он принимает на себя все нагрузки, именно он является основанием любого здания.
Глубина закладки фундамента зависит от определенных условий, нельзя использовать один и тот же принцип строительства везде, где только можно. Всегда есть нюансы, которые необходимо учитывать при расчетах.
Более того, малейшая ошибка в вычислениях может привести к самым печальным последствиям: фундамент пойдет трещинами. Чтобы такого не случилось, следует заранее ознакомиться с факторами, в той или иной степени определяющими глубину основания.
Факторы, влияющие на глубину заложения фундамента
Для любой постройки необходима прочная и устойчивая опора, для этого и делается фундамент. Долговечность дома во многом зависит от глубины, на которую будут закапывать основу. Фундамент бывает трех видов: незаглубленный, заглубленный и мелкозаглубленный. Данные характеристики чаще всего используют по отношению к ленточным основаниям и столбчатым, но иногда применяют и для плит, которые обычно делают мелкозаглубленными либо незаглубленными.
Глубиной заложения фундамента называют проектируемую величину от начала опоры, закопанной в грунт, и до поверхности земли. Эта величина зависит от нескольких факторов: условия окружающей среды (тип грунта, глубина его промерзания, уровень залегания подземных вод), особенности будущей постройки (количество этажей, масса, наличие подвального помещения, расположение коммуникаций, которые проходят под землей).
Для того чтобы составить проект, прежде всего нужно определиться с расположением дома на участке.
Если ранее вы пользовались услугами специалистов и проводили геологические исследования на местности, то обязательно примите во внимание их результаты. Для дома нужно использовать сухое место, то есть грунтовые воды там должны проходить как можно дальше от поверхности. Таким образом вам удастся избежать всевозможных проблем с фундаментом, а также он выйдет гораздо дешевле.
При геологическом исследовании почвы бурят несколько скважин (минимум 5) глубиной от 10 до 40 метров.
Их делают там, где будут углы строения и посередине. Глубина одного шурфа обычно зависит от строения пластов земли и от массы будущего здания.
Тип грунта
Тип грунта на участке, предназначенном для строительства, влияет на то, какой глубины нужен фундамент. Это происходит из-за того, что почва по-разному ведет себя при промерзании – бывает пучинистой и непучинистой.
Степень пучинистости зависит от разных факторов. Один из них – влажность. Так как она постоянно меняется, то и земля в одно время остается сухой, а в другое становится водонасыщенной (например, в дождливые дни). Конечно, встречаются определенные типы грунтов, которые при любых условиях остаются непучинистыми. К ним относятся щебенистые, галечниковые и крупнообломочные грунты с песчаным заполнителем, средние и крупные пески.
Если грунт является непучинистым, то при определении глубины заливки фундамента не учитывается уровень промерзания почвы.
Глубина промерзания грунта
Существуют карты, на которых обозначены уровни промерзания грунта в регионах.
Воспользоваться ими достаточно просто, а эти данные помогут вам.
Конечно же, на карте представлены усредненные сведения, кое-где встречаются погрешности. Если же нужны точные расчеты, то существует формула, благодаря которой можно вычислить глубину промерзания почвы в вашем районе. Однако важно знать среднее значение минусовой температуры зимой.
Для определения промерзания почвы (dfn) подставьте свои величины:
- do — это множитель, который учитывает тип грунта. Каждый имеет свой коэффициент: крупнообломочный грунт – 0,34; пески с хорошей несущей способностью – 0,3; сыпучие пески – 0,28; глина, суглинки – 0,23.
- Mt — это множитель, который учитывает сумму среднемесячных минусовых температур в регионе. Чтобы добавить это значение, нужно найти в Интернете статистику метеорологической службы и выписать среднюю температуру за каждый из пяти месяцев холодного периода (ноябрь – март). Затем сложить полученные данные и извлечь квадратный корень. Результат, полученный при расчетах, будете использовать в приведенной выше формуле.
Давайте попробуем рассчитать глубину промерзания грунта по формуле. Например, строительство запланировано на местности с глиняным грунтом. Выписываем средние температуры холодных месяцев: -2 °C, -12 °C, -15 °C, -10 °C, -4 °C. Затем складываем их абсолютные величины: Mt = 2 + 12 + 15 + 10 + 4 = 43.
Далее нужно найти квадратный корень из 43. Получается нецелое число 6,6. Подставляем в формулу известные нам величины: dfn= 0,23 * 6,6 = 1,52 м. На этом расчеты не заканчиваются, ведь надо учесть тип помещения (дом, дача, баня, гараж и т. д.), станет оно отапливаться или нет, как долго будет идти стройка. Обычно при расчетах добавляют повышающий коэффициент (для запаса прочности). Он равен 1,1. Следовательно, 1,52 * 1,1 = 1,7 м.
Если же постройка будет отапливаемая, то промерзание грунта уменьшится. Тогда при умножении мы используем понижающие коэффициенты. Они приведены в таблице:
Например, в нашем здании будет всегда средняя температура +20 °С, теплые полы. Рассчитываем глубину заложения фундамента: 1,52 м * 0,7 = 1,064 м.
Значение получилось меньше, значит, и затраты снизятся.
Не забывайте о том, что на картах, в таблицах всегда приводятся средние данные по регионам примерно за десять прошедших лет. Когда делаете расчеты, рекомендуем использовать информацию о самых холодных зимах (брать максимально низкие температуры). Почему именно так? Никто не гарантирует вам, что фундамент, отстояв успешно несколько лет, не даст трещину из-за аномально холодной погоды в зимний период.
Уровень грунтовых вод
В принципе грунтовые подземные воды не несут опасности для конструкции, сделанной из железобетона. Если ее опустить в чистую воду, то ни с бетоном, ни с арматурой ничего сразу же не произойдет. Однако уровень грунтовых вод на этапе планирования просто необходимо выяснить.
Мы уже говорили о пучинистых грунтах. Водонасыщенными их могут сделать не только осадки, но и подземные воды. Почва становится сильнопучинистой как ниже уровня воды, так и выше (в некоторых толщах), а именно в пределах морозоопасной каймы толщиной до 3–3,5 м.
Опасность заключается в том, что бетон имеет свойство впитывать влагу. При минусовых температурах внутри него могут начаться разрушительные процессы, ведь вода, находящаяся в порах бетона, при замерзании увеличивается в объеме.
Очень часто бывает так, что подземные воды содержат в себе какие-либо загрязняющие компоненты. Они, в свою очередь, могут отрицательно воздействовать на конструкции.
Если обобщить всю полученную информацию о зависимости глубины фундамента от расположения грунтовых вод, то можно выделить несколько основных рекомендаций.
Во-первых, нужно всегда помнить о том, что глубина закладываемого фундамента на непучинистом типе грунта (на скальном, песчаном крупной и средней крупности, крупнообломочном с песчаным заполнителем, гравелистом) абсолютно не зависит от уровня, на котором будут подземные воды.
Во-вторых, если под основанием постройки есть пески (мелкие, пылеватые), то глубина фундамента может быть любой. Стоит только учесть важный момент: подземные воды должны располагаться на два метра ниже уровня промерзания почвы, а если они расположены выше, то фундамент необходимо делать ниже уровня промерзания.
В-третьих, если под основанием постройки будут глины, суглинки, крупнообломочные грунты с пылеватым или глинистым заполнителем, то закладывать фундамент потребуется ниже уровня промерзания. Здесь также не важен уровень грунтовых вод.
Глубина закладки фундамента в зависимости от его типа
Каждый тип фундамента имеет свои характеристики и предназначен для того, чтобы строительные работы можно было начинать на местности с разным грунтом.
Глубина заложения ленточного фундамента
Фундамент, в котором весь опорный массив напоминает ленту, повторяющую периметр несущих стен постройки, называют ленточным. Сюда же можно отнести и бревна, служащие основанием для домов из дерева. Виды опорных лент: кладочные (природный камень, бут), железобетонные монолитные, железобетонные сборные (из блоков).
Ленточный фундамент на сегодняшний день широко используют при постройке частных домов. Он является менее затратным и прост в монтаже.
Огромным плюсом можно считать то, что для данного типа фундамента характерно равномерное распределение нагрузки от массы здания.
Ленточный фундамент закладывают на местности с однородным грунтом, непучинистым. При расчете его глубины берут во внимание все: тип почвы, уровень ее промерзания, а также наличие подземных вод и их расположение.
Какой глубины должен быть ленточный фундамент? Это зависит от степени пучения грунта. Если, к примеру, земля с малой степенью пучения, то уровень заложения будет от 50 до 60 см. А при среднем уровне пучения – от 75 см до 1,5 м, а может быть и больше (до 2 м в холодных регионах).
Глубина заложения столбчатого фундамента
Столбчатый фундамент используют при возведении малоэтажных домов с относительно небольшой массой. Основа состоит из железобетонных столбов. У данного типа фундамента много плюсов: прост в монтаже, экономичен, можно устанавливать даже на сложных грунтах.
Существуют и некоторые ограничения, которые стоит учитывать при выборе столбчатого фундамента:
- сложности при установке на подвижных грунтах, а также на глине, торфе;
- нельзя использовать для возведения больших многоэтажных зданий. Такой фундамент не сможет быть надежной опорой в этом случае.
Такой фундамент не сможет быть надежной опорой в этом случае.Какой глубины нужен фундамент для стандартного одноэтажного дома на сваях? Это зависит от того, насколько промерзает земля на участке. Рекомендуется делать глубже уровня промерзания на 20–30 см.
Если дом из кирпича строится на стабильном грунте, имеет один этаж, то стандартная глубина свай – это 80 см.
Глубина фундамента для домов, строящихся из пеноблоков, обычно не меняется. Иногда величина может уменьшиться, так как все зависит от конструкции.
Из-за того что несущие слои грунта расположены неравномерно, опоры для постройки могут находиться на разной глубине. Но это в теории, на практике происходит иначе. Застройщики не всегда готовы тратить время на индивидуальное заглубление отдельного столба, поэтому определяют максимальную величину и устанавливают все опоры одинаково.
Глубина заложения плитного фундамента
Монолитная плита, изготовленная из железобетона, имеет больше преимуществ.
Она большая, достаточно прочная, надежная, а главное рассчитана на долгий срок эксплуатации. За счет своих размеров монолитная плита минимизирует удельную нагрузку на единицу опорной площади грунта. Именно поэтому на монтаж плитного фундамента цена значительно выше.
Данный вид фундамента используют при строительстве зданий на участках со слабым грунтом. Уровень глубины может варьироваться от нескольких десятков сантиметров до метра. Если в регионе плохой климат с низкими температурами, наблюдается сложный грунт, то, однозначно, глубина фундамента составит не меньше метра.
Небольшой совет: при уровне промерзания почвы свыше 2,5 м целесообразным считается использование плитного фундамента либо столбчатого.
Площадь основания фундамента
Если на грунт идет сильная нагрузка от массы возведенной постройки, то грунт проседает. С этой проблемой можно справиться, если увеличить площадь основания фундамента. Для каждого типа фундамента все делается индивидуально. Например, для столбчатого фундамента нужно увеличить численность столбов, а также их длину и ширину (вплоть до значения 500 мм).
А для ленточного достаточно будет увеличить ширину самого фундамента.
Что касается летних садовых домов (одноэтажных, двухэтажных), то размер их фундамента всегда практически одинаковый, потому что с такой нагрузкой справляются грунты с любой несущей способностью. Нельзя не сказать о том, что сам размер основания напрямую зависит и от толщины стен, и от уровня промерзания почвы. Для постройки летних садовых домиков закладывают столбчатый фундамент, не утолщая его. Если свойства грунта на участке, предназначенном для застройки, неблагоприятные, то только нижнюю часть фундамента делают шире.
Если для постройки стен здания планируется использовать кирпич или железобетон, если в строении хотят сделать подвальное помещение, то нужно сооружать ленточный фундамент. Его толщина будет равна толщине будущих стен.
Для деревянных и каркасных построек, стены которых делают легкими, закладывают столбчатый фундамент. Столбы ставятся на расстоянии 1 500–2 500 мм в местах, где больше всего сосредоточена нагрузка, а также под углы постройки, на пересечении стен.
Расстояние между устанавливаемыми столбами зависит от массы возводимого здания и от несущей способности почвы на участке. Расстояние 1 500–2 000 мм делают на песчаных грунтах и супеси, а 2 000–2 500 мм на суглинке, глине, на хрящевом и скальном грунтах.
Площадь фундамента, удовлетворяющая неравенству ниже, определит, будет ли долговечным фундамент:
S x Rh > M, где
S – площадь основания фундамента, см²;
Rh – несущая способность грунта, кг/см²;
M – вес дома, кг.
Несущую способность грунта, о которой говорится выше, еще называют расчетным сопротивлением. Этот коэффициент зависит от вида почвы, находящейся под фундаментом. В таблице можно найти величину несущей способности грунта:
Чтобы узнать общий вес дома, нужно сложить массу всего, что в нем имеется. Начинать нужно с фундамента, стен, крыши (даже снега на той же крыше в зимний период), прибавить вес мебели, всех предметов, а потом и массу людей.
Например, вес снега, лежащего на крыше, можно рассчитать, принимая во внимание удельный вес снежного покрова в средней полосе России 100 кг/м².
По формуле [200 кг/м² x (общая площадь помещения, м²)] можно приблизительно вычислить вес людей и предметов в доме на даче, при условии того, что там нет большого скопления народа, бильярда, пианино или рояля, а также тяжелой чугунной ванны.
По формуле [400 кг/м² x (общая площадь помещения, м²)] можно приблизительно вычислить вес людей и предметов для квартиры, коттеджа или дома за городом.
Как уже говорилось выше, к общему весу дома добавляются все тяжелые предметы и объекты.
Подводя итоги, хочется еще раз указать на то, что создание хорошей постройки, которая не разрушится, не потребует дополнительных денежных вложений, зависит от наличия прочного фундамента с большим сроком эксплуатации. Обычно на него тратят 15–30 % от общей суммы строительных работ. На фундаменте лучше не экономить. Наймите профессионалов, сделайте необходимые расчеты, закупите самые лучшие материалы, иначе допущенные ошибки обойдутся вам намного дороже.
Передовая практика для фундаментов в строительной отрасли
Техническая группа специалистов по структурным гарантиям Advantage Insurance (AHCI) рассмотрит, что представляет собой передовая практика для фундаментов в 2020 году
Для этого выпуска PBC Today, посвященного строительству, мы рассмотрели различные варианты фундаментов, наиболее часто используемых сегодня в строительной отрасли, а также рассмотрели ключевые переменные, которые будут влиять на окончательный выбор фундаментов на этапе проектирования.
Мы также предоставляем информацию о действующих строительных нормах и британских стандартах, предназначенных для обеспечения оптимального проектирования фундаментов. Само собой разумеется, что ошибки на этой ранней стадии процесса строительства могут оказаться дорогостоящими для исправления и могут нанести ущерб структуре и долговечности здания.
Функция фундаментов
По существу, функция фундаментов заключается в обеспечении эффективной и сбалансированной передачи конструкционных нагрузок, действующих на грунт, поддерживающий здание, при одновременном предотвращении перенапряжения этого грунта. Субстраты земли будут выступать в качестве одного из наиболее важных факторов при выборе фундамента.
Рисунок 1: Таблица несущей способности.Ленточные фундаменты
Ленточные фундаменты являются одним из наиболее часто используемых фундаментов. Как правило, они используются для грунта с хорошей несущей способностью грунта. Ленточные фундаменты предназначены для сооружений с относительно небольшой нагрузкой, например, жилых домов малой и средней этажности. Традиционная форма строительства большинства домов допускает использование ленточного фундамента.
Ленточные фундаменты состоят из непрерывной полосы бетона, образованной по центру под несущими стенами. Непрерывная полоса действует как опора, для которой строятся стены, и имеет такую ширину, чтобы равномерно распределять нагрузку здания на землю под ним, поддерживая его. Это известно как «равномерно распределенная нагрузка» (UDL) и относится к равномерной передаче нагрузки конструкции на уровне фундамента на грунт, способный выдержать нагрузку без чрезмерного уплотнения (см. таблицу ленточного фундамента).
Рисунок 2: Минимальная ширина ленточных фундаментов таблица Минимальные требования к глубине ленточных фундаментов диктуются местными грунтовыми условиями, но, как правило, глубина этих фундаментов должна быть не менее 450 мм ниже уровня чистового грунта во избежание повреждения от действия мороза в морозостойком грунте. (См. BS 8004 для правильных указаний по глубине и ширине фундаментов).
Глубокие фундаменты – Свайные фундаменты
Сваи часто называют колоннами в земле. Они могут быть непопулярным выбором фундамента из-за потребности в тяжелом оборудовании, а также затрат и дополнительного времени, которые это требует.
Для участков с менее благоприятными грунтовыми условиями свайные фундаменты часто являются единственным приемлемым решением для начала проекта. Свайные фундаменты устанавливаются там, где качество грунта близко к поверхности плохое или непостоянное. Применение столь глубокого фундамента в этих условиях часто является обязательным. Обычно свайные фундаменты делятся на 2 разных типа, и они различаются по типу в зависимости от способа их установки.
Сваи смещения (забивные)
Смещающие сваи устанавливаются путем забивания или забивания сплошной сваи или полой обсадной трубы в более глубокие слои основания, что приводит к смещению окружающего грунта. Этот метод забивания сваи в землю требует больших усилий и энергии.
Для этого процесса обычно используется приводная установка. Этот метод может создавать трудности из-за уровня шума и вибрации, возникающих в результате движения. Эти нежелательные характеристики часто делают этот метод непригодным для перегруженных участков, где соседние здания могут быть структурно затронуты, или районов, где неприятный шум запрещен. (Свод практических правил, BS 5228 конкретно касается шума и вибрации свай).
Сменные сваи (буронабивные)
Сменные сваи, напротив, устанавливаются путем удаления объема грунта и «замены» его сваями, поддерживающими нагрузку. Почва удаляется с помощью полого утяжеленного грейфера или роторного бурового шнека. Выемка предотвращается от обрушения путем введения полой оболочки, обычно сделанной из стали, или вязкой жидкости, бентонита. Затем бентонит вытесняется бетоном при заливке в котлован. Существует четыре основных формы сменных свай, см. ниже:
- Сваи монолитные буронабивные (малого диаметра)
- Сваи буронабивные монолитные (большого диаметра)
- Сваи висячие и опорные сваи
- Инъекционные сваи
Соединение со сваями
Во многих случаях сваи подвергаются точечным нагрузкам.
Часто бывает так, что нагрузка здания превышает мощность одной свайной колонны. Поэтому сваи часто группируются вместе, чтобы выдерживать приложенную нагрузку. Соединения с концами свай называются оголовками; они используются для соединения оголовков соседних свай и обеспечения платформы для нагрузки здания. Заземляющие балки вводятся в соединения свай для того, чтобы равномерно распределить нагрузку (UDL) традиционных жилых домов, таким образом, выступая в качестве подходящего интерфейса между стенами и сваями.
Фундаментная балка обычно отливается на месте с помощью опалубки вокруг оголовков свай. Бетон заливается в опалубку и обычно армируется кольцевой балкой из стальной арматуры. Бетонные прокладки устанавливаются на стальную арматуру, чтобы гарантировать, что при схватывании бетона будет достаточно покрытия стали, чтобы избежать коррозии стали (см. BS 7937 для руководства по бетонным прокладкам).
Таким образом, свайные фундаменты должны устанавливаться соответствующим специалистом под наблюдением инженера-строителя.
Все сваи должны соответствовать расчетной нагрузке. После установки сваи должны быть проверены на целостность, чтобы убедиться, что сваи могут выдержать назначенную нагрузку.
Плотный фундамент
Проекты плотного фундамента могут быть предложены и представлены инженером с соответствующей квалификацией, если они соответствуют назначению и рентабельны. Очень важно, чтобы плитный фундамент обеспечивал достаточную несущую способность с учетом скрытых характеристик осадки, которые часто зависят от состава слоев. Приложенная нагрузка распределяется по более широкой области, обычно по всей площади основания, и можно считать, что она «плавает» по земле подобно плоту, плавающему по воде.
Они построены из железобетонных плит одинаковой толщины по всей длине, обычно 150-300 мм с водонепроницаемой мембраной сверху. Чтобы свести к минимуму вероятность растрескивания, в бетонный фундамент можно интегрировать стальную арматуру; этот метод более экономичен по сравнению с регулировкой толщины плиты.
Особенно там, где есть сложные грунтовые условия (загрязнение, грунтовые воды, деревья и т. д.) или где требуется дополнительная опора для определенных нагрузок. Типы ростверка следующие:
- Сплошная плита
- Свайный плот
- Плот из плитных балок
- Сотовый плот
Используемый тип будет соответственно зависеть от характера и характеристик предлагаемой схемы. Некоторые факторы, которые следует учитывать, включают:
- Есть ли подвал?
- Площадь пола, высота и нагрузки
- Дифференциальная осадка
- При невозможности устройства отдельных ленточных фундаментов для покрытия площади основания
- Там, где невозможно проводить раскопки на значительную глубину.
В целом, плотные фундаменты объединяют плиту перекрытия с фундаментом, в результате чего используется меньше материала и времени, что, в свою очередь, снижает стоимость. При этом они иногда могут быть подвержены эрозии по краям и, как правило, менее эффективны в зонах концентрированных конструкционных нагрузок.
AHCI
Тел. 0845 900 3969
www.ahci.co.uk
Twitter: @AdvantageLDI
Обратите внимание: это коммерческий профиль.
Страница не найдена | New Build Inspections
Примечание. Для этого содержимого требуется JavaScript.
0 комментариев Сад
Когда укладывать газон: новостройки построить дом ?. RHS сообщает, что лучшее время для укладки дерна — середина осени и начало зимы ….. когда земля […]
Подробнее
0 комментариев New Build Snagging, Snagging Advice
Схема разблокировки депозита новой сборки дома с предоплатой 5%. Но лучший ли это вариант? Мы посмотрим, как это работает, кто имеет право, как покупать по схеме, варианты ипотеки и […]
Подробнее
0 Комментарии строительные нормы и правила
Новостройки и зарядка электромобилей: все меняется …..
Новые гранты от Государственного управления по транспортным средствам с нулевым уровнем выбросов (ОЗЭВ) заменяют Схему зарядки электромобилей на дому (EVHS), которая была доступна для владельцы отдельных, двухквартирных и рядных домов, а также бунгало. В конце марта 2022 года правила участия в программе EVHS изменились, чтобы исключить большинство жилищ. Новые выплаты нацелены на […]
Подробнее
0 Комментариев строительные нормы
Изменения строительных норм 2022
Мне стало известно, что через 60 дней после вступления в силу Закона о безопасности зданий 2022 года, 26 апреля 2022 года, местные органы власти СНиП станет возможным для незаконных работ, проведенных в течение последних десяти лет.
Это означает, что везде, где это не разрешено или не соответствует […]
Подробнее
0 комментариев Стандарты NHBC
Стандарты NHBC: где я могу получить копию?
Вы можете получить доступ к стандартам на веб-сайте NHBC или загрузить все. Ключевым документом для понимания проблем зацепления является «Последовательный подход к отделке». В нем изложены основные допуски, используемые nhbc при оценке материалов и качества изготовления 0 комментариев Сад
Ступени в садах ..стандарты nhbc
Ограждения и ступени Подпорные конструкции и ступени должны быть надлежащим образом ограждены и обеспечивать безопасное использование. Охрана должна быть предусмотрена там, где: сооружения удерживают землю высотой более 600 мм, к которой имеют доступ люди подпорная конструкция имеет высоту более 600 мм и размер от верха подпора […]
Подробнее
Хорошая кирпичная кладка: руководство по ловушке
В сети есть много ресурсов о том, как выглядит хорошая кирпичная кладка, но мало о том, что такое плохая кирпичная кладка и, возможно, как она возникает Один из полезных ресурсов — руководство NHBC по хорошему кирпичная кладка, которая больше не издается, доступна для просмотра и загрузки Итак, что […]
Подробнее
0 комментариев Сад, новостройка Зацепки, зацепки Советы, зацепки Новости
Результаты опроса новостроек новостройки за последние 3 года недавно показали свои сожаления. Управление недвижимостью, парковка и сады возглавляют список вещей, о которых они хотели бы подумать перед покупкой дома. Опрошенные также проголосовали […]
Подробнее
0 Комментариев Электрика, Загвоздка в новой постройке, Стандарты NHBC, Рекомендации по зацеплению
Сколько розеток в новом доме?
Помещения должны быть оснащены минимальным количеством розеток 13 А, указанным в Таблице 6 (двойные розетки считаются за две).
Таблица 6: Минимальное количество розетокКомнатные розетки ПримечанияКухня/подсобные помещения 8 В домах с отдельными зонами кухня должна иметь как минимум четыре розетки, а подсобное помещение – четыре. Где техника […]
Подробнее
0 комментариев Зацепы в новостройках, стандарты NHBC, рекомендации по зацепам, стены, полы и потолки
Полы в моей новой сборке не плоские и не ровные… каковы допуски?
Полы должны быть: взяты из главы 9.2 стандартов NHBC с отклонением 3 мм на 1 м для полов шириной до 6 м (измеряется в самых дальних точках по всей ширине пола) не более 20 мм от уровня для полов более 6 м по квартире в […]
Подробнее
Ленточные и траншейные фундаменты | деревянный каркас
Ленточный фундамент
Непрерывная полоса бетонных опор несущих стен.
Для одноэтажного здания ленточный фундамент обычно имеет ширину 450 мм и глубину не менее 200 мм, а для двухэтажного здания ширину 600 мм и глубину 200 мм.
Глубокие ленточные фундаменты: Глубокие ленточные фундаменты: там, где ленточные фундаменты должны находиться на более низком уровне, чтобы достичь почвы с подходящей несущей способностью, для работы в них можно выкопать более широкую и глубокую траншею, а ленточные фундаменты выкопать и залить на более низком уровне. уровень. Стены затем строятся до уровня земли в каменной кладке.
Широкие ленточные фундаменты: Широкие ленточные фундаменты: там, где грунт мягкий или имеет низкую несущую способность, можно использовать широкие ленточные фундаменты для распределения нагрузки на большую площадь, усиленные сталью, чтобы уменьшить нагрузку на м2. .
Траншейный засыпной фундамент
Из-за высокой стоимости рабочей силы глубокие ленточные фундаменты в значительной степени были заменены траншейной засыпкой.
Траншеи выкапываются на глубину, обеспечивающую достаточную несущую способность грунта, и вся траншея заполняется бетоном. Стальная арматура может быть добавлена в местах, близких к деревьям.
По сравнению с глубоким ленточным фундаментом, засыпка траншеи сводит к минимуму ширину котлована, трудозатраты и материалы, необходимые для возведения кладки ниже уровня земли, компенсируя затраты на дополнительный бетон.
Фундаменты на подушках
Используется, когда необходимо поддерживать изолированные нагрузки, например, для поддержки колонн стального или стоечно-балочного каркасного дома. Нагрузка сосредоточена на небольшой площади.
В общих чертах, назначение фундамента состоит в том, чтобы распределить переносимый вес по достаточной поверхности, чтобы предотвратить растекание подпочвенного слоя и избежать неравномерной осадки конструкции. В данном конкретном случае речь идет о бетонном ленточном фундаменте. Ленточный фундамент должен быть значительно шире стены, которую он поддерживает, чтобы быть конструктивно прочным.
Глубина фундамента зависит от характера подпочвы, но любая кирпичная стена под землей, такая как основание этой стены, должна быть построена на цементном растворе. Дренажная мембрана предотвращает попадание воды на стену фундамента. Подвесная плита поддерживается в основании стены над хардкором. Подземный дренаж прокладывается под землей из гравия для осушения влажного грунта и отвода просачивающихся вод от фундамента в канализацию общего пользования.
Типовые затраты на фундамент
Площадь основания здания (м2) | Требуемая глубина копания (м) | Ленточный фундамент | Основа для заливки траншей | Усиленный плот |
50 м2 | Глубина 1 м | Фундамент и фундамент глубиной 0,3 м: 5 815,51 фунтов стерлингов | Фундамент глубиной 0,9 м: 5 553,73 фунтов стерлингов | 7 446,41 фунтов стерлингов |
50 м2 | глубина 2 м | Фундамент и фундамент глубиной 1,3 м: 8 252,84 фунтов стерлингов | Фундамент глубиной 1,9 м: 7 991,06 фунтов стерлингов | 7 446,41 фунтов стерлингов |
50 м2 | глубина 3 м | Фундамент и фундамент глубиной 2,3 м: 10,69 фунтов стерлингов0,17 | Фундамент глубиной 2,9 м: 10 428,39 фунтов стерлингов | 7 446,41 фунтов стерлингов |
100 м2 | 1 м отд. | Фундамент и основание глубиной 0,3 м: 9 904,52 фунтов стерлингов | Фундамент глубиной 0,9 м: 9 371,61 фунтов стерлингов | 12 360,23 фунтов стерлингов |
100 м2 | глубина 2 м | Фундамент и фундамент глубиной 1,3 м: 13 351,46 фунтов стерлингов | Фундамент глубиной 1,9 м: 12 818,55 фунтов стерлингов | 12 360,23 фунтов стерлингов |
100 м2 | глубина 3 м | Фундамент и фундамент глубиной 2,3 м: 16 798,40 фунтов стерлингов | Фундамент глубиной 2,9 м: 16 265,49 фунтов стерлингов | 12 360,23 фунтов стерлингов |
150 м2 | Глубина 1 м | Фундамент и фундамент глубиной 0,3 м: 13 741,47 фунтов стерлингов | Фундамент глубиной 0,9 м: 13 088,81 фунтов стерлингов | 16 822,72 фунтов стерлингов |
150 м2 | глубина 2 м | Фундамент и фундамент глубиной 1,3 м: 17 962,94 фунтов стерлингов | Фундамент глубиной 1,9 м: 17 310,28 фунтов стерлингов | 16 822,72 фунтов стерлингов |
150 м2 | глубина 3 м | 2. |
