Геодезическая разбивка осей зданий – разбивки осей объекта капитального строительства на местности в Москве и МО
Для получения надежного, безопасного, функционального и долговечного здания, необходимо обеспечить грамотную геодезическую разбивку осей здания на местности. Процедура является элементом геодезии участка, предназначенного под капитальное строительство, и заключается в переносе на местность и закреплении данных о расположении строения, указанных в проектной документации. То есть, фиксация на поверхности земли точек с указанными координатами и высотами, на которые дальше будут ориентироваться специалисты в процессе перенесения полного плана постройки.
Необходимые документы
Для возможности заказать проведение разбивочных работ, заказчик должен предоставить пакет документов, который включает следующие бумаги:
- топографический план для рассмотрения ситуации на участке;
- строительные акты, схематическое изображение фундамента и нулевого этажа, что необходимо для получения информации о будущем сооружении;
- чертежи с указанием красных линий для перенесения их на местность;
- генплан с привязкой к существующим объектам;
- разбивочный проект здания;
- техническое задание по геодезии участка, в котором указана необходимость проведения разбивки с закреплением реперов на стройплощадке, а также материалы для строительства всех элементов сооружения.
Этапы разбивки
- Подготовительный. Рассматривается документация. Определяется способ выноса точек и линий в натуру и место для станции. Устанавливается прибор (тахеометр, теодолит, нивелир), выполняется центрирование по лазерному или оптическому уровню.
- Основной.

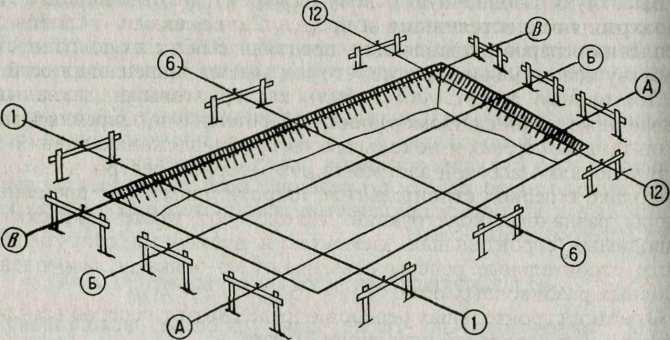

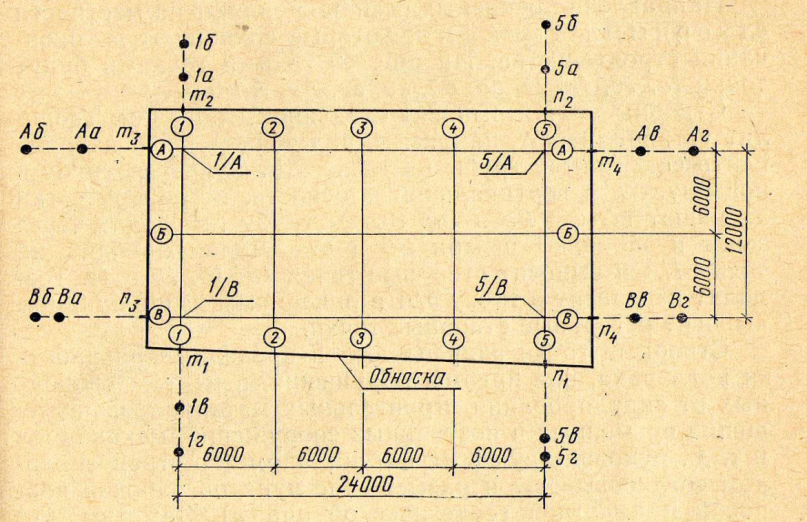

- Выявляется геодезическая разметка главных и промежуточных осей, что определяется в соответствии с координатами объектов геоподосновы. Съемными и стационарными реперами фиксируется местоположение линий. Проводится построение разбивочной сети.

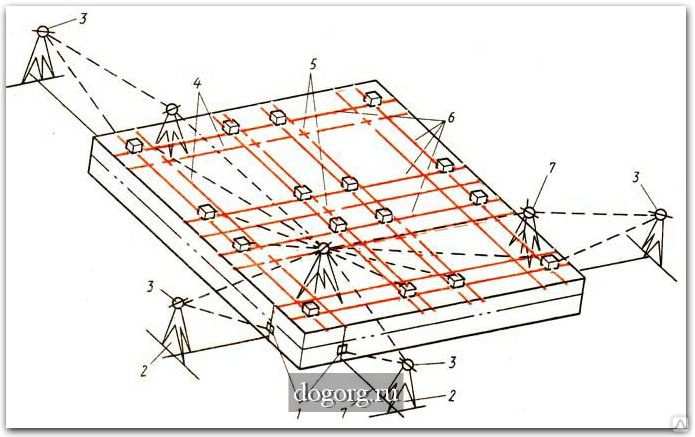

- Детальная разбивка осей – вынос проектных точек в натуру с установкой двух опорных знаков на каждый исходный и монтажный горизонт, что в дальнейшем послужит основой для высотной разбивки.
- Рулеточное построение с замерами и выносом проектного расстояния между точками.
- Заключительный. Проведение исполнительной геодезической съемки для выявления согласованности сделанных построений с исходными данными, указанными в проектной документации. Вся информация, полученная в результате разбивочных работ, обрабатывается специальным программным обеспечением. Составляется технический отчет по разбивке строительных осей, который включает схему осей, акт о приемке работ.
Вся информация, полученная в результате разбивочных работ, обрабатывается специальным программным обеспечением. Составляется технический отчет по разбивке строительных осей, который включает схему осей, акт о приемке работ.Способы разбивки
В зависимости от ситуации на участке, габаритов и типа объекта, вида геодезической основы, основные линии и точки выносятся в натуру разными методами:
- прямоугольных координат – применяется, если на площадке имеется строительная сетка или красные линии застройки;
- полярных координат – для открытой местности, если точки трасс находятся в удалении от строительной сетки;
- угловой засечки – способ актуален при строительстве мостов и гидротехнических сооружений, если проектные точки располагаются на большом удалении от опорных пунктов, либо территории имеются препятствия в виде оврага или водоема;
- линейной засечки – для линейных объектов;
- створной засечки – используется для детальной разбивки сооружений по отношению к створам главных и основных осей;
- разбивка основных осей относительно существующих объектов – при строительстве новых зданий на уже застроенной территории.
К чему приводят ошибки при разбивочных работах?
Если точки и оси здания были вынесены неправильно или со значительными погрешностями, то это может привести к неравномерной осадке строения и нарушению гидроизоляции, снижению несущей способности фундамента и стен, обрушению строения. Обеспечить качественную разбивку могут только профессионалы, поэтому экономить на этом процессе не следует.
Компания «GeologyLab» выполняет геодезические изыскания в Москве и МО. У нас можно заказать комплексные услуги или поставить перед специалистами отдельные задачи. Гарантируется отличное качество работ, сжатые сроки выдачи результата, выгодные цены. Задать вопросы, уточнить стоимость, оформить заявку будет удобно по телефону +7-495-135-15-75.
Геодезическая разбивка оси трассы это вынос трассы в натуру
Цены на услуги
Разбивка оси трассы относится к основным видам геодезических работ. Главная её цель состоит в закреплении на местности высотного и планового положения характерных точек, а также плоскостей сооружений, которые будут строиться впоследствии согласно рабочим чертежам проекта, или точек с заданными координатами.
К основным видам разбивочных работ относят:
- разбивку осей зданий;

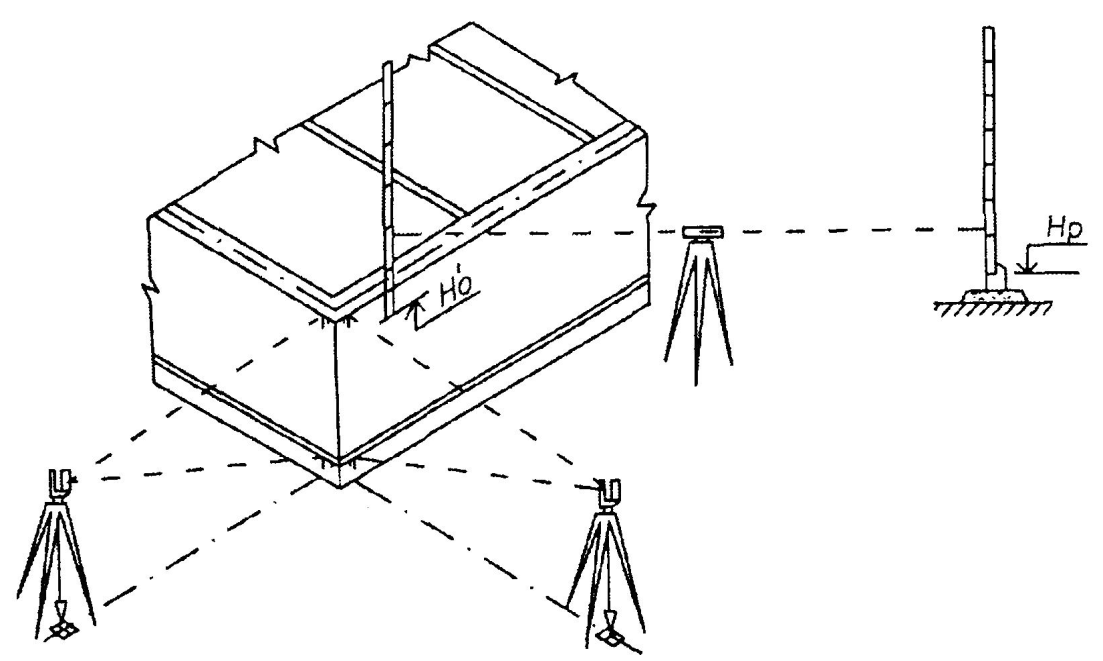

- передачу основных отметок и осей на монтажный горизонт;
- детальную разбивку конструктивных элементов, расположенных на монтажных горизонтах;
- геодезическую разбивку осей трасс, а также линейных сооружений;
- вынос границ участка в натуру;
- разбивку контуров: пешеходных дорожек, котлованов, бассейнов..
Цена:
от 1000 руб
1 ось
Выезд в течение суток с момента подачи заявки
Разбивка осей трасс
Данные работы являются одним из важных видов геодезических разбивочных работ. Для начала давайте разберёмся, что подразумевается под термином «трасса». Итак…
Трасса — это ось проектируемых сооружений линейного типа, обозначенных на местности или нанесённых на карту в виде фотоплана либо цифровой модели местности. К основным элементам трассы относятся:
- план, то есть проекция трассы на горизонтальной плоскости;
- продольный профиль, то есть вертикальный разрез в зоне проектируемой линии сооружения.
В своём плане, разбивка оси трассы выглядит как прямые участки разных направлений, которые сопрягаются между собой кривыми горизонтального направления, имеющими постоянный либо переменный радиус кривизны. В продольном же профиле — это линии различного уклона, которые соединяются круговыми кривыми.
Нужны ли услуги профессионалов для проведения данных работ?
Ответ на этот вопрос однозначно положительный. Разбивка оси трассы должна соответствовать определённым требованиям и техническим условиям. Поэтому доверять такие работы можно только профессионалам. Например, специалисты ООО «Лимб» смогут качественно и в кратчайшие сроки осуществить весь комплекс геодезических работ, в числе которых и разбивка осей трасс. При этом заказчик сможет быть уверен, что все проведённые работы будут полностью соответствовать проектной и технической документации.
В отличие от «мастеров на все руки», которые пользуются подручными инструментами, сотрудники компании «Лимб» используют только качественное высокоточное оборудование, которое предназначено для проведения именно этих видов работ.
А регулярное прохождение специалистами профессиональной теоретической переподготовки даёт заказчику гарантию, что услуги будут оказаны с использованием современнейших методик. Ко всему прочему, зарплата сотрудников ООО «Лимб» сдельная, то есть они сами в первую очередь заинтересованы в том, чтобы работы были выполнены качественно и в самый короткий срок.
Урок 5: Геодезические базы
Здравствуйте! И добро пожаловать на пятый урок курса. Этот урок будет посвящен геодезическим системам отсчета (датумам), потому что невозможно использовать GPS/GNSS, не занимаясь геодезией.
Поэтому необходимо понимать исходный формат координат GPS/GNSS и то, как элементы геодезии влияют на эти координаты. Геодезия — сложный предмет, но мы будем говорить лишь о нескольких элементах науки.
Трехмерная декартова координата (ECEF)
Источник: GPS для геодезистов
GPS/GNSS и геодезия
Сегодня GPS/GNSS толкнули нас в самую гущу геодезии, которая больше не является исключительной областью далеких экспертов.
К счастью, в эпоху микрокомпьютеров с вычислительной рутиной можно справиться с помощью пакетов программного обеспечения. Тем не менее, неразумно браться за GPS/GNSS, полагая, что знание основ геодезии не нужно. Это правда, что GPS/GNSS были бы невозможны без компьютеров, но слепое доверие к данным, которые они генерируют, в конечном итоге приводит к катастрофе.
Некоторые геодезические системы координат
Трехмерные (3-D) декартовы координаты
Пространственная декартова система с тремя осями подходит для описания наземных положений, полученных из космической геодезии. Используя три прямоугольные координаты вместо двух, можно однозначно определить любое положение на Земле или над ней, если уж на то пошло. Трехмерные декартовы координаты (x, y, z), полученные из этой системы, известны как координаты, ориентированные на Землю и зафиксированные на Земле (ECEF). Это правосторонняя ортогональная система, которая вращается вместе с Землей и связана с ней, поэтому она называется 9.
0019 Земля зафиксирована .
Трехмерная декартова система координат является правосторонней, если ее можно описать следующей моделью: вытянутый указательный палец правой руки символизирует положительное направление оси x. Средний палец той же руки, вытянутый под прямым углом к указательному, символизирует положительное направление оси у. Вытянутый большой палец правой руки, перпендикулярный им обоим, символизирует положительное направление оси Z.
Правосторонняя система
Источник: GPS для геодезистов. Выполнено.
На этом рисунке показана трехмерная декартова система координат. Можно выразить точку на поверхности Земли с помощью этих координат x, y и z в этой системе, ориентированной на Землю, фиксированной на Земле или ECEF. Это собственная система, в которой выражаются координаты GPS/GNSS; очевидно, что жизненно важными элементами этой системы являются плоскость экватора, средняя экваториальная плоскость и нулевой меридиан (он же нулевой меридиан).
Обычное расположение известно как Обычная наземная система отсчета (CTRS), и Обычная наземная система (CTS) . Здесь будет использоваться последнее название. Началом является центр масс всей Земли, включая океаны и атмосферу, геоцентр . Поскольку спутники вращаются вокруг центра масс Земли, разумно иметь систему координат, полученную от спутников с ее началом в центре масс. Его можно использовать для определения положения на поверхности Земли или, если уж на то пошло, положения над поверхностью Земли. В этой системе орбитального спутника можно иметь координату XYZ. Ось X — это линия, проходящая от этого геоцентра через его пересечение на нулевом меридиане, также известном как 9-й0019 Международный эталонный меридиан (IRM), с общепринятым экватором, определенным на международном уровне. Ось у продолжается от геоцентра вдоль линии, перпендикулярной оси абсцисс, в той же средней экваториальной плоскости к 90° восточной долготы. Это означает, что положительный конец оси Y пересекает настоящую Землю в Индийском океане.
В любом случае, они оба вращаются вместе с Землей вокруг оси z, линии от геоцентра до полюса, определенного на международном уровне, известного как Международный опорный полюс (IRP).
Полярное движение
Полярное движение
Источник: GPS для геодезистов
Абстрактная идея трехмерной системы координат совершенна в теоретическом смысле, но когда вы привязываете ее к реальной, физической Земле, возникают трудности. . Например, ось вращения Земли просто не будет стоять на месте. Земля колеблется, поэтому ось z этой трехмерной декартовой системы, центрированной на Земле и привязанной к Земле, зафиксирована международным соглашением. Земля, конечно же, постоянно движется. Хотя можно сказать, что Земля имеет определенную ось вращения, экватор и нулевой меридиан на мгновение, все они немного меняются в следующее мгновение. Во всем этом движении, как вы стабилизируете начало и направление трех осей в долгосрочной перспективе? Один из способов — выбрать момент времени и считать их прикрепленными к Земле такими, какие они есть в этот момент.
Вот пример процесса определения. Ось вращения Земли слегка отклоняется относительно твердой Земли в виде очень медленных колебаний, называемых полярным движением . Самая большая составляющая движения относительно земной коры имеет 430-дневный цикл, известный как чандлеровский период . Он был назван в честь американского астронома Сета К. Чандлера, который описал его в статьях в Astronomical Journal в 1891 году. Другой аспект движения полюсов иногда называют полярное странствие. Обычная земная система координат была бы бесполезна, если бы ее третья ось постоянно качалась. Первоначально для положения шеста было выбрано среднее устойчивое положение. Между 1900 и 1905 годами среднее положение полюса вращения Земли обозначалось как условное международное происхождение (CIO) и ось z . Это было определено Bureau International de l’Heure (BIH) . С тех пор он был усовершенствован Международной службы вращения Земли (IERS) с использованием интерферометрии со сверхдлинной базой (VLBI) и спутниковой лазерной локации (SLR).
Теперь он расположен так, как это было в полночь в канун Нового 1983 года или 1 января 1984 года (UTC). Этот момент известен как эпоха и может быть записан как 1984.0. Итак, теперь мы используем показанные оси. Название оси z было изменено на Международный опорный полюс, эпоха IRP 1984, но остается в пределах 0,005 дюйма от предыдущего определения. Он обеспечивает геометрически стабильное и четкое определение на поверхности Земли для z -ось.
Станция CTMC
Источник: GPS для геодезистов
В этой трехмерной правосторонней системе координат координата x представляет собой расстояние от плоскости y-z, измеренное параллельно оси x. Она всегда положительна от нулевого меридиана до 90° западной долготы и от нулевого меридиана до 90° восточной долготы. В остальных 180º координата X отрицательна. Координата Y представляет собой перпендикулярное расстояние от плоскости нулевого меридиана. В восточном полушарии он всегда положительный, а в западном полушарии отрицательный.
Координата z представляет собой перпендикулярное расстояние от плоскости экватора. В Северном полушарии он всегда положительный, а в Южном полушарии отрицательный. Вот, выше, пример — положение станции CTMC, выраженное в трехмерных декартовых координатах этого типа, выраженное в метрах, родная единица системы:
Различия в ECEF X, Y и Z
Источник: GPS для геодезистов
Важно отметить, что сегмент управления GPS/GNSS генерирует положение и скорость самих спутников в координатах ECEF. Из этого следует, что большинство современных программ GPS/GNSS также обеспечивают координаты GPS/GNSS в ECEF. Кроме того, концы базовых линий, определенные с помощью наблюдений GPS/GNSS, обычно задаются в координатах ECEF, так что сами векторы становятся разницей между этими 9 точками.0019 x , y и z координаты. Отображение этих различий как DX , DY и DZ является обычным результатом этих вычислений с последующей обработкой. Именно так GPS/GNSS определяет векторы.
Из этих координат можно получить любое количество других координат, т. е. координаты системы Universal Transfers Mercater, координаты State Plane, широту и долготу. Все это может быть получено из координат XYZ в трехмерной декартовой системе с центром на Земле и с привязкой к Земле.
Широта и долгота
Широта и долгота
Источник: GPS для геодезистов
Несмотря на свою полезность, такие трехмерные декартовы координаты не являются наиболее распространенным методом выражения геодезического положения. Широта и долгота были координатами выбора на протяжении веков. Их обозначение основано на тех же двух стандартных линиях, что и трехмерные декартовы координаты: средний экватор и нулевой меридиан. Однако, в отличие от них, они требуют некоторого четкого представления земной поверхности. В современной практике нельзя сказать, что широта и долгота однозначно определяют положение без четкого определения самой земли.
Нулевой меридиан проходит через Гринвич или приблизительно через Гринвич.
Западная долгота отрицательна, находится у нас в лесу. Восточная долгота идет наоборот, встречаясь на 180 градусах долготы. Долгота обычно обозначается греческой буквой лямбда. Широта измеряется от экватора к северу и югу, север является положительным, а юг отрицательным. Самолет на иллюстрации указывает на 45° северной широты. Существует более одного вида, более одного аромата широты и долготы. Другими словами, широта и долгота WGS84 (G1762) не совпадают с широтой и долготой NAD83 (2011).
