Слайд 1
Линии чертежа Выполнил: Ученик 8-а класса Ермолов Дмитрий Новомосковск 2013 год Презентация на тему:
Слайд 2
Линия является основным элементом чертежа. Различаются линии между собой по типу и по толщине. Каждая линия применяется для изображения определенных элементов чертежа
Слайд 3
Основная толстая линия. Толщина сплошной основной линии S должна быть в пределах от 0,5 до 1,4 мм в зависимости от величины и сложности изображения, а также от формата чертежа. применяется для изображения видимого контура предмета, контура вынесенного сечения и входящего в состав разреза.
Слайд 4
Сплошная тонкая линия применяется для изображения размерных и выносных линий, штриховки сечений, линии контура наложенного сечения, линии–выноски, линии для изображения пограничных деталей. Толщина от s / 3 до s /2
Слайд 5
Штриховая линия применяется для изображения невидимого контура. Длина штрихов должна быть одинаковая. Длину следует выбирать в зависимости от величины изображения, примерно от 2 до 8 мм, расстояние между штрихами 1…2 мм. Толщина от s / 3 до s /2
Слайд 6
Штрихпунктирная тонкая линия применяется для изображения осевых и центровых линий, линий сечения, являющихся осями симметрии для наложенных или вынесенных сечений. Длина штрихов должна быть одинаковая и выбирается в зависимости от размера изображения, примерно от 5 до 30 мм. Расстояние между штрихами рекомендуется брать 2…3 мм. Толщина от s / 3 до s /2
Слайд 7
Сплошная волнистая линия применяется для изображения линий обрыва, линии разграничения вида и разреза.
Толщина от s / 3 до s /2
Слайд 8
Разомкнутая линия применяется для обозначения линии сечения. Длина штрихов берется 8…20 мм в зависимости от величины изображения. Толщина от s до 3/2 s
Слайд 9

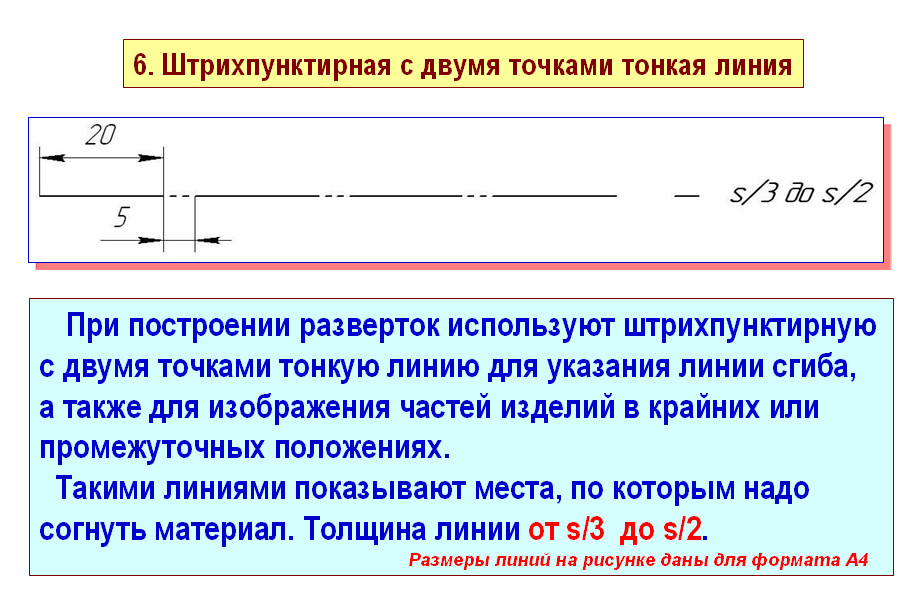

Штрихпунктирная с двумя точками тонкая линия применяется для изображения деталей в крайних или промежуточных положениях; линии сгиба на развертках. Толщина от s / 3 до s /2
Слайд 11
Назови отмеченные линии
Слайд 12
Выбери правильные высказывания. 1. Штриховая линия используется для изображения центровых линий. 2. Линии сечений изображаются сплошной волнистой линией. 3. Линии невидимого контура изображаются штриховой линией. 4. Штрихпунктирная с двумя точками тонкая линия используется для изображения центровых линий. 5. Штриховой линией показывают линии невидимого контура.
Поделиться:
Стеклянный Человечек
Сорняки
Финист – Ясный сокол
Три загадки Солнца
Щелкунчик
Осевая линия на чертеже.
Линии чертежа и их назначениеЛекция № 7. Расположение проекций в черчении
В черчении применяют три основных типа линий (сплошные, штриховые и штрихпунктирные) различной толщины (рис. 76).
На рисунке 75 толщина каждой линии в милиметрах указана цифрами.
Рассмотрим более подробно каждый из типов линий и их основное применение.
1. Сплошная контурная линия считается основной линией чертежа. Ее толщина выбирается в зависимости от размеров чертежа, его сложности и назначения. Толщина контурной линии обозначается буквой b и может принимать значения от 0,4 до 1,5 мм (рис. 77).
Толщина других линий чертежа определяется толщиной линии видимого контура. На одном и том же чертеже все одноименные линии должны быть одной и той же толщины.
2. Штриховую линию невидимого контура применяют для проведения очертаний внутренних плоскостей и линий, скрытых от наблюдателя, а также для изображения резьбы и окружности впадин зубчатых колес (рис.
Линия невидимого контура по толщине должна быть в два‑три раза меньше толщины линии видимого контура. Длина штрихов – в четыре раза больше расстояния между штрихами. Чаще всего длина штрихов равна 4–6 мм, а расстояние между штрихами 1,1–1,5 мм. Обычно длина штрихов уменьшается с толщиной линий. На мелких чертежах длина штриха может быть уменьшена до 2 мм.
3.Линии излома , обрыва или выреза разделяются на три основных вида (рис. 79):
1) волнистая линия обрыва является линией той же толщины, что и линия невидимого контура. Ее проводят от руки;
2) штрихпунктирная линия обладает той же толщиной, что и волнистая. Длина штрихов примерно 10,1‑12 мм, а расстояние между штрихами – 3 мм. На небольших чертежах длина штрихов может быть меньше;
3) линию излома можно проводить также в виде тонкой линии с прямолинейными зигзагами. Такие линии применяют при построении длинных линий излома.
4. Тонкая сплошная линия. Ее толщина в четыре раза меньше толщины линии контура, и она применяется часто.
Ею выполняют выносные и размерные линии, проводят штриховку и всевозможные вспомогательные линии, необходимые в процессе какого‑нибудь построения или поясняющие его (рис. 80).
5.Осевые и центровые линии (рис. 81). Они являются тонкими штрихпунктирными линиями со сравнительно длинными штрихами. Длина штрихов примерно 20–25 мм. Расстояние между штрихами примерно 3 мм. На малых чертежах длина штрихов может быть меньше. Такая штрихпунктирная линия применяется для проведения и начальной окружности, и образующих начального цилиндра и начального конуса, и у зубчатых колес.
6. Штрихпунктирную линию с двумя точками (рис. 82) применяют для очертаний габарита, контуров механизма в его крайнем или промежуточном положении и контура пограничной детали, имеющей вспомогательное значение. Эти линии имеют такую же толщину и длину штрихов, как и обычные штрихпунктирные линии, применяемые в качестве осевых и центровых.
7. Линию контура наложенной проекции применяют для изображения частей, отпадающих при разрезах или находящихся перед вычерчиваемой деталью, а также для вариантов выполнения детали и для вычерчивания контура заготовки, нанесенного на чертеж детали.
Длина штрихов в зависимости от величины проекции должна быть 4–8 мм.
8. Линию рамки чертежа, контура штампа, графления таблицы и т. д. проводят сплошной линией. Она может быть тоньше линии контура. При выборе толщины таких линий необходимо стремиться к тому, чтобы чертеж имел красиво оформленный вид (рис. 83).
Рассмотрим линии для указания плоской поверхности. Когда поверхности вращения чередуются с плоскими гранями (рис. 84), следует оттенить наличие этих плоских граней. Для этого на их проекциях наносятся тонкие диагонали каждой плоской грани, что является условным обозначением на чертеже плоской поверхности.
Для обводки различных линий (осевых, центровых, размерных, выносных, разреза, сечения, контура пограничной детали, контура наложенного сечения, контуров механизмов в их крайних или промежуточных положениях и очертания габарита, для осей проекций, следов плоскостей и линий построения характерных точек) возможны, помимо черного, также другие цвета.
Основными элементами любого чертежа являются линии. Чтобы чертёж был более выразителен и понятен для чтения, его выполняют разными линиями, начертание и назначение которых для всех отраслей промышленности и строительства установлены государственным стандартом.
Каждый чертеж рекомендуется предварительно выполнять сплошными тонкими линиями. После проверки правильности формы, размеров, а также компоновки полученного изображения и удаления всех вспомогательных линий чертеж обводят линиями различного начертания и толщины согласно ГОСТ 3456 – 59 . Каждая из таких линий имеет свое назначение.
Сплошная толстая основная линия принята за исходную . Толщина ее S должна выбираться в пределах от 0,6 до 1,5 мм. Она выбирается в зависимости от величины и сложности изображения, формата и назначения чертежа. Исходя из толщины сплошной толстой основной линии выбирают толщину остальных линий при условии, что для каждого типа линий в пределах одного чертежа на всех изображениях она будет одинаковой.
Сплошная тонкая линия применяется для изображения размерных и выносных линий, штриховки сечений, линии контура наложенного сечения, линии выноски. Толщина сплошных тонких линий берется в 2-3 раза тоньше основных линий.
Штриховая линия применяется для изображения невидимого контура. Длина штрихов должна быть одинаковая, от 2 до 8 мм. Расстояние между штрихами берут от 1 до 2 мм. Толщина штриховой линии в 2-3 раза тоньше основной.
Штрихпунктирная тонкая линия применяется для изображения осевых и центровых линий, линий сечения, являющихся осями симметрии для наложенных или вынесенных сечений. Длина штрихов должна быть одинаковая и выбирается в зависимости от размера изображения от 5 до 30 мм. Расстояние между штрихами от 2 до 3 мм. Толщина штрихпунктирной линии от S/3 до S/2, Осевые и центровые линии концами должны выступать за контур изображения на 2-5 мм и оканчиваться штрихом, а не точкой.
Штрихпунктирная с двумя точками тонкая линия применяется для изображения линии сгиба на развёртках.
Длина штрихов от 5 до 30 мм, и расстояние между штрихами от 4 до 6 мм. Толщина этой линии такая же, как и у штрихпунктирной тонкой, то есть от S/3 до S/2 мм.
Разомкнутая линия применяется для обозначения линии сечения. Толщина её выбирается в пределах от S до 11/2S, а длина штрихов от 8 до 20 мм.
Сплошная волнистая линия применяется, в основном как линия обрыва в тех случаях, когда изображение дано на чертеже не полностью. Толщина такой линии от S/3 до S/2.
Качество чертежа в значительной степени зависит от правильного выбора типа линий, соблюдения одинаковой толщины обводки, длины штрихов и расстояния между ними, аккуратности их проведения.
Вконтакте
Билет №1
ОТВЕТ:
СООТВЕТСТВИИ С ГОСУДАРСТВЕННЫМ СТАНДАРТОМ
Чтобы чертёж был более выразителен и понятен для чтения, его выполняют разными линиями, начертание и назначение которых для всех отраслей промышленности и строительства установлены государственным стандартом.
При выполнении чертежей применяют линии различной толщины и начертания. Каждая из них имеет своё назначение.
ГОСТ 2303-80 устанавливает начертания и основные назначения линий на чертежах всех отраслей промышленности.
1. Сплошная толстая – основная линия выполняется толщиной, обозначаемой буквой S, в пределах от 0,5 до 1,4 мм в зависимости от сложности и величины изображения на данном чертеже, а также от формата чертежа. Сплошная толстая линия применяется для изображения видимого контура предмета. Выбранная толщина S линии должна быть одинаковой на данном чертеже.
3. Штриховая линия применяется для изображения невидимого контура. Длина штрихов должна быть одинаковая, от 2 до 8 мм. Расстояние между штрихами берут от 1 до 2 мм.
Толщина штриховой линии в 2-3 раза тоньше основной.
4. Штрихпунктирная тонкая линия применяется для изображения осевых и центровых линий, линий сечения, являющихся осями симметрии для наложенных или вынесенных сечений. Длина штрихов- должна быть одинаковая и выбирается в зависимости от размера изображения от 5 до 30 мм. Расстояние между штрихами от 2 до 3 мм. Толщина штрихпунктирной линии от S/3 до S/2, Осевые и центровые линии концами должны выступать за контур изображения на 2-5 мм и оканчиваться штрихом, а не точкой.
5. Штрихпунктирная с двумя точками тонкая линия применяется для изображения линии сгиба на развёртках. Длина штрихов от 5 до 30 мм, и расстояние между штрихами от 4 до 6 мм. Толщина этой линии такая же, как и у штрихпунктирной тонкой, то есть от S/3 до S/2 мм.
6. Разомкнутая линия применяется для обозначения линии сечения. Толщина её выбирается в пределах от S до 1 1/ 2 S, а длина штрихов от 8 до 20 мм.
7. Сплошная волнистая линия применяется, в основном как линия обрыва в тех случаях, когда изображение дано на чертеже не полностью.
Толщина такой линии от S/3 до S/2.
ЛИНИИ ЧЕРТЕЖА
В заключение следует отметить, что толщина линий одного и того же типа должна быть одинакова для всех изображений на данном чертеже.
Выполните аксонометрические изображения плоских фигур.
3. По двум заданным видам постройте третий вид, применив необходимые разрезы. Выполните технический рисунок детали.
I вариант II вариант
СТОЙКА СТОЙКА
БИЛЕТ № 2
1. Назовите правила оформления чертежа (формат, рамка, основная надпись на чертежах)
2. Перечислите простейшие геометрические тела
ПРАВИЛА ОФОРМЛЕНИЯ ЧЕРТЕЖА
(ФОРМАТ, РАМКА, ОСНОВНАЯ НАДПИСЬ НА ЧЕРТЕЖАХ)
Чертежи выполняют на листах определённых размеров, установленных ГОСТом. Это облегчает их хранение, создаёт другие удобства.
Форматы листов определяются размерами внешней рамки (выполненной тонкой линией).
Каждый чертёж имеет рамку, которая ограничивает поле чертежа.
Рамку проводят сплошными основными линиями: с трёх сторон – на расстоянии 5 мм от внешней рамки, а слева – на расстоянии 20 мм; широкую полосу оставляют для подшивки чертежа.
Формат с размерами сторон 841×1189 мм, площадь которого равна 1м 2 , и другие форматы, полученные их последовательным делением на две равные части параллельно меньшей стороне соответствующего формата, ч принимаются за основные. Меньшим обычно является формат А4 (рис.1), его размеры 210×297 мм. Чаще всего вы в учебной практике будете пользоваться именно форматом А4. При необходимости допускается применять формат А5 с размерами сторон 148×210 мм.
Каждому обозначению соответствует определённый размер основного формата. Например, формату. A3 соответствует размер листа 297×420 мм.
Ниже приведены обозначения и размеры основных форматов.
Обозначение формата Размер сторон формата” мм
Кроме основных, допускается применение дополнительных форматов. Они получаются увеличением коротких сторон основных форматов на величину, кратную размерам формата А4.
На чертежах помещают основную надпись, содержащую сведения об изображённом изделии.
На чертежах в правом нижнем углу располагают основную надпись, содержащую сведения об изображённом изделии. Форму, размеры и содержание её устанавливает стандарт, На учебных школьных чертежах основную надпись выполняют в виде прямоугольника со сторонами 22×145 мм (рис. 2а). Образец заполненной основной надписи показан на рис 2б
Производственные чертежи, выполняемые на листах формата А4, располагают только вертикально, а основную надпись на них – только вдоль короткой стороны. На чертежах других форматов основную надпись можно располагать и вдоль длинной и вдоль короткой стороны.
В виде исключения на учебных чертежах формата А4 основную надпись разрешено располагать как вдоль длинной стороны, так и вдоль короткой (рис. 3).
Рис.3
Расположение сечений
В зависимости от расположения сечения подразделяются на вынесенные и наложенные. Вынесенными сечениями называются такие, которые располагаются вне контура изображений
Наложенными сечениями называются такие, которые располагаются непосредственно на видах
Вынесенным сечениям следует отдавать предпочтение перед наложенными, так как последние затемняют чертеж и неудобны для нанесения размеров.
Контур вынесенного сечения обводится сплошной основной линией такой же толщины S, как видимый контур изображения. Контур наложенного сечения обводят сплошной тонкой линией (от S/3 до S/2).
Наложенное сечение располагают в том месте, где проходила секущая плоскость, непосредственно на самом виде, к которому оно относится, то есть как бы накладывают на изображение.
Вынесенное сечение можно располагать на любом месте поля чертежа. Оно может быть помещено непосредственно на продолжении линии сечения (рис. 15).
Или в стороне от этой линии. Вынесенное сечение может быть размещено на месте, предназначенном для одного из видов (см. рис. 13), а также в разрыве между частями одного и того же вида (рис. 16) Для несимметричных наложенных сечений линию сечения проводят со стрелками, но буквами не обозначают (рис. 14).
Обозначение сечений
повёрнуто О, то есть А-АО.
БИЛЕТ №4
1. Расскажите об особенностях чертежного шрифта
2.
Что называется разрезом? Чем он отличается от сечения? Перечислите виды разрезов
3. По двум заданным видам постройте третий вид, применив необходимые разрезы. Выполните технический рисунок детали
Прописные буквы
Строчные буквы
БИЛЕТ №5
1. Расскажите об особенностях применения и обозначения масштаба на машиностроительных и строительных чертежах
2. Дайте определение местного вида, расскажите о его назначении
3. По двум заданным видам постройте третий вид, применив необходимые разрезы. Выполните технический рисунок детали
БИЛЕТ №6
1. Покажите деление окружности на 3, 6, 12 равных частей с помощью циркуля, линейки и угольников
2. Виды обозначений сечений на чертеже
3. По двум заданным видам постройте третий вид, применив необходимые разрезы. Выполните технический рисунок детали
Вынесенное сечение.
Контур вынесенного сечения обводят сплошной толстой линией такой же толщины, как и линия, принятая для видимого контура изображения.
Если сечение вынесенное, то, как правило проводят разомкнутую линию, два утолщенных штриха, и стрелки, указывающие направление взгляда. С внешней стороны стрелок наносят одинаковые прописные буквы. Над сечением пишут те же буквы через тире с тонкой чертой внизу. Если сечение представляет собой симметричную фигуру и расположено на продолжении линии сечения (штрихпунктирная), то обозначений не наносят.
Наложенное сечение.
Контур наложенного сечения – сплошная тонкая линия (S/2 – S/3), причем контур вида в месте расположения наложенного сечения не прерывают. Наложенное сечение обычно не обозначают. Но если сечение представляет собой не симметричную фигуру, проводят штрихи разомкнутой линии и стрелки, но буквы не наносят.
Обозначение сечений
Положение секущей плоскости указывают на чертеже линией сечения – разомкнутой линией, которая проводится в виде отдельных штрихов, не пересекающих контур соответствующего изображения. Толщина штрихов берётся в пределах от $ до 1 1/ 2 S, а длина их от 8 до 20 мм.
На начальном и конечном штрихах перпендикулярно им, на расстоянии 2-3 мм от конца штриха, ставят стрелки, указывающие направление взгляда. У начала и конца линии сечения ставят одну и ту же прописную букву русского алфавита. Буквы наносят около стрелок, указывающих направление взгляда с внешней стороны, рис. 12. Над сечением делают надпись по типу А-А. Если сечение находится в разрыве между частями одного и того же вида, то при симметричной фигуре линию сечения не проврдяЯ4. Сечение можно располагать с поворотом, тогда к надписи А-А должен быть добавлен символ
повёрнуто О, то есть А-АО.
БИЛЕТ №7
1. Покажите приемы построения пятиугольника и десятиугольника
2. Назовите особенности выявления разреза на аксонометрическом изображении
3. По двум заданным видам постройте третий вид, применив необходимые разрезы. Выполните технический рисунок детали
БИЛЕТ №8
1. Выполните сопряжение тупого, прямого и острого углов
2. Что такое разъемные и неразъемные соединения? Виды разъемных соединений
3.
По двум заданным видам постройте третий вид, применив необходимые разрезы. Выполните технический рисунок детали
БИЛЕТ №9
1. Назовите основные способы проецирования. Приведите примеры центрального и прямоугольного проецирования на жизненной практике
2. Перечислите правила изображения резьбы на чертежах (на стержне и в отверстии)
1. Назовите основные способы проецирования. Приведите примеры центрального и прямоугольного проецирования из жизненной практики.
Изображение предметов на чертежах получают проецированием.
Проецирование – это процесс построения изображения предмета на плоскости. Получившиеся при этом изображение называют проекцией предмета. Само слово “проекция” – латинское, обозначает “бросание вперед, вдаль”. Нечто похожее на проекцию можно наблюдать, рассматривая тень, отбрасываемую предметом на поверхность стены или пола при освещении этого предмета источником света.
Возьмем в пространстве произвольную точку А и какую-либо плоскость Н в некоторой точке а, тогда:
Точка А – проецируемая точка предмета – обозначается прописными буквами
Точка а – проекция точки А на заднюю плоскость Н – обозначается строчными буквами
Н – плоскость проекции
Прямая А – проецируемый луч.
Центр проецирования – это точка, из которой производится проецирование.
Объект проецирования – это изображаемый предмет.
Различают центральное и параллельное проецирование.
При центральном проецировании все проецирующие лучи исходят из одной точки – центра проецирования, находящегося на определенном расстоянии от плоскости проекций.
Центральную проекцию часто называют перспективной. Примерами центральной проекции являются фотоснимки, кинокадры, тени, отброшенные лучами электрической лампочки и т.д. Центральные проекции применяют при рисовании с натуры, в строительном черчении. В машиностроительных чертежах центральные проекции не применяются.
При параллельном проецировании все проецирующие лучи параллельны между собой. Примером параллельной проекции можно считать условно солнечные тени предметов.
Строить изображение предметов в параллельной проекции проще, чем в центральной. В черчении такие проекции используются в качестве наглядных изображений.
При параллельном проецировании все лучи падают на плоскость проекции под одинаковым углом. Если этот угол острый, то проецирование называется косоугольным, если угол равен 90 о, проецирование называется прямоугольным.
Прямоугольное проецирование является основным. Чертежи в системе прямоугольных проекций обладают рядом преимуществ. Они дают полнее сведения о форме и размерах предмета.
БИЛЕТ №10
1. Назовите виды чертежа и соответствующие им проекции
2. Расскажите о сходстве и различии сборочных и рабочих чертежей
3. По двум заданным видам постройте третий вид или проведите недостающие линии на чертеже. Выполните технический рисунок детали
ОТВЕТ:
БИЛЕТ №11
1. Что такое аксонометрическая проекция? Какие виды аксонометрической проекции используются для наглядного изображения объекта?
2. Выявите отличие машиностроительного чертежа от строительного
БИЛЕТ №12
1. Расскажите об особенностях выполнения технического рисунка.
Чем он отличается от аксонометрического изображения?
2. Перечислите основные требования к выбору способов изображения деталей на чертеже. Выбор главного вида. Определение необходимого и достаточного количества изображений для выявления конструктивной формы детали
3. Дополните вид спереди недостающими линиями. Выполните изометрическую проекцию детали
Билет №1
1. Перечислите основные линии чертежа. Укажите особенности их начертания в соответствии с государственным стандартом
2. Выполните аксонометрические изображения плоских фигур (по выбору)
3. По двум заданным видам построить третий вид, применив необходимые разрезы. Выполните технический рисунок детали
ОТВЕТ:
ОСНОВНЫЕ ЛИНИИ ЧЕРТЕЖА, ОСОБЕННОСТИ ИХ НАЧЕРТАНИЯ В
Как читать линии на чертеже
Главная | О | Возможности | Отрасли | Вакансии | Тематические исследования | Запросы предложений | Часто задаваемые вопросы
Поиск
Опубликовано Бритни Блу (Пейн)
Прежде чем научиться читать производственный чертеж, убедитесь, что вы знаете различные части распечатки. Когда есть понимание различных компонентов отпечатка и того, где все находится, следующим шагом будет умение читать строки на отпечатке. Чтение распечатки означает понимание того, что изображено на графике детали. Поэтому вы должны понимать, как работают линии на отпечатке. Для инженеров и производителей линии являются их коммуникаторами или даже их алфавитом, передающим информацию. Ниже приведена таблица различных линий, которые используются на отпечатке, и их описания.
| Имя | Графика | Описание |
| Линия объекта | __________________ | Сплошные линии, используемые для формирования формы детали. |
| Скрытая линия | __ __ __ __ __ __ __ __ __ __ | Пунктирные линии, используемые для формирования формы невидимых объектов. |
| Осевая линия | _______ __ _______ __ _____ | Сплошная линия с пунктиром, а затем сплошная линия, используемая для обозначения центра объекта. |
| Размерная линия | Сплошная линия с кончиками стрелок, за которой следует размер, используемый для обозначения того, где представляет размер. | |
| Выноска | Сплошная линия со стрелкой, связанная с примечанием или спецификацией, указывающей на расположение на детали, но не на размер. | |
| Перерыв (длинный) | Тонкая сплошная линия с зигзагом, используемая для уменьшения размера детали, чтобы показать весь объект и уменьшить количество деталей. | |
| Перерыв (короткий) | Толстая сплошная волнистая линия, используемая для обозначения короткого перерыва. | |
| Линия сечения | \\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\\ | Несколько диагональных линий, используемых для обозначения поверхности в разрезе, которая была разрезана по линии секущей плоскости. |
| Линия резки | U-образная линия со стреловидными наконечниками, используемая для обозначения воображаемого разреза. | |
| Фантомная линия | _____ __ __ _____ __ __ _____ | Серия из одного длинного тире, двух коротких тире и одного длинного тире используется для обозначения альтернативных положений детали. |
Зная эти линии и то, как они используются, вам будет намного легче смотреть на распечатку и визуализировать, как на самом деле будет выглядеть деталь. Спасибо, что дочитали до конца, и обязательно следите за обновлениями нашего следующего поста в блоге!
Для получения дополнительной информации о производстве отпечатков ознакомьтесь со следующими статьями:
Эта запись была размещена в Чертежи, Чертежи 101, Инженерное дело 101 и помечена как читать план, как читать производственный чертеж, как читать отпечаток Бритни Блю (Пейн). Добавьте постоянную ссылку в закладки.
Подписаться на блог по электронной почте
Введите свой адрес электронной почты, чтобы подписаться на этот блог и получать уведомления о новых сообщениях по электронной почте.
Адрес электронной почты
Присоединиться к 72 другим подписчикам
Работает на WordPress
Штриховые, пунктирные или пунктирные линии.
A Бегущий стежок
Во время шитья линия нити на короткое время появляется в поле зрения, а затем исчезает, впиваясь в ткань, с которой она используется. В поле зрения и вне поля зрения зрительная линия движется в память о ручной работе, связанной с проталкиванием и вытягиванием нити из мягкой земли. Эта конкретная линия богата метафорически и как тип ломаной линии была разработана как самостоятельная графическая форма. Поэтому его стоит исследовать и как материальный процесс, и как визуальную метафору.
Вышитая линия представляет собой как определенное ремесло, так и
ассоциации, которые у нас возникают с этим ремеслом.
Поэтому в некоторых случаях имеет
был заимствован феминистскими теоретиками, как в «Подрывном стежке». А
потенциально увлекательной областью для изучения в связи с этим является связь
между текстильными метафорами и паутиной. Лоскутная девочка Шелли Джексон
гипертекстовая фантастика, но используемые образы часто обозначают связи между
элементы пунктирными линиями. «Сшивание» монстра Франкенштейна,
перекликается с женской онлайн-версией “Patchwork Girl”,
построен. См. также сообщение о сетке и Сэди Плант, “The
Будущие ткацкие станки: женщины-ткачи и кибернетика”
Лоскутная девочка
Идея сшитого вместе существа совсем недавно перешла от чего-то, принадлежащего чудовищу Франкенштейна Мэри Шелли, и вошла в мир тату-дизайна, где, если вы хотите, вы тоже можете представить себя результатом грубого научного стежка. вверх. В этом случае страх перед присущим нам отвращением, тревога из-за того, что ты всегда слишком близок к смерти, сталкивается почти слишком прямо.
Пришивка А на плече
Подготовка к пластической операции
Хирурги рисуют на теле, прежде чем приступить к операции. В приведенном выше случае у нас есть указание на то, где можно сделать пластическую операцию. Пунктирная линия в данном случае указывает на возможность будущего, что еще яснее на изображении ниже.
Набор пунктирных линий, указывающих на стремление к более стройному телу
Джонатон Йео
На картине Йео выше мы видим два разных типа подготовительного рисунка, которые занимают центральное место. Пунктирная линия хирурга указывает, где необходимо сделать разрезы, а пунктирная линия художника указывает, где находится тело. Дальнейший набор линий с сеткой указывает на то, что это изображение, вероятно, было скопировано с фотографии с сеткой. Это изображение также напоминает нам пунктирную линию карикатурного рисунка, через которую просовывалась угольная пыль, чтобы фресковый художник имел четкое указание, где рисовать, пока штукатурка не высохнет.
Карикатурный рисунок с уколами
Художники использовали сшитые линии по-разному, но почти всегда с осознание их более широких метафорических ассоциаций. Джен Саузерн и Джен Бегущий стежок Hamilton с 2006 года увидел производство того, что они называется «гобеленовой картой». Прогулки изображались линиями стежков на холст. Использование тредов для записи того, где кто-то повторил миф о Тесей и Ариадна, которые дали ему нить и велели распутать ее, когда он проникал все глубже и глубже в Лабиринт, чтобы найти выход, следуя по нему.
Джен Саузерн и Джен Гамильтон Бегущий стежок
Вышитая линия, обозначающая маршрут, проложенный на карте . Однако при этом результирующий образ получается колючим и агрессивным, что подрывает стереотип.
В мире живописи Майкл Редекер был известен тем, что использовал сшитую линию, чтобы добавить как текстуру, так и контекстуальные нюансы в свои тщательно контролируемые поверхности.
Michael Raedecker
Raedecker напоминает нам, что холст — это тканый материал, и его работа с нитками выводит это осознание на передний план, как будто это часть призрачной жизни картины.
Стежок, как и все другие типы меток, можно легко изменить по способу выполнения. Язык можно построить, изменяя ожидания, такие как ритмическое соответствие или подразумеваемое направление. Промежутки можно использовать для создания моментов неловкости или тишины.
Сшитые линии также могут быть графически представлены для иллюстрации того, как они сделаны. В приведенных ниже примерах запись и точки выхода обозначены цветом.
На иллюстрациях выше также показано, как фактическая сшитая линия легко соотносится с нарисованной, в какой-то момент физически сшитая линия материала становится пунктирной или пунктирной графической линией: ———–………….
Гештальт-психологи утверждают, что мы видим серию черточек или точек как непрерывную линию из-за
близость каждого элемента, постоянство повторения и сходства
форм. Также утверждается
гештальт-психологи, что мы
имеют врожденную склонность воспринимать линию как продолжающуюся в установленном
направлении и что это происходит до нашего сознательного осознания в момент времени в
раннее зрение, известное как преаттентивная обработка.
По сравнению со сплошной линией эти строки читаются как меньше напористы, менее уверены в себе, и в этом их уникальное качество. Это относится к другому аспекту визуальной психологии, как мы воспринимаем пограничные линии вокруг вещей. Согласно (Hoffman & Singh, 1997), четкость и вес линии границы вокруг предмета помогает определить его значение в поле зрения. Штриховая или пунктирная линия снижает четкость и прочность границы, поэтому мы интерпретируем ее как «меньшую», чем твердая линия.
В случае этих двух речевых пузырей над пунктирной линией пример может быть читается как формат для шепота, или, в случае с Нэнси ниже, он показывает, что она говорит тихо.
На визуальном языке пунктирная линия позволяет нам выражать идеи, которые
не солидно или сомнительно. Например, Джек Кирби при попытке визуализировать кого-то
становление невидимым использовало пунктирную линию, чтобы показать Сьюзен Сторм из Fantastic 4
превращаясь в невидимую девушку.
Пунктирные или пунктирные линии, таким образом, ассоциируются с временными, невидимое, скрытое, незавершенное или не твердое.
На изображении выше пунктирная линия используется для обозначения того, что скрыто под телом.
Однако пунктирная или пунктирная линия также может использоваться для обозначения движения.
Эти линии скорости указывают на то, что они падают или поднимаются, в зависимости от контекста. Им нужно что-то на одном конце или на другом, чтобы дать ощущение направления, например, ножницы внизу.
Пунктирная линия, обозначающая «отрезать здесь», подразумевает не только границу, но и действие. Пунктирная линия направления может использоваться как для отслеживания маршрута, как здесь…
или может быть результатом прямого визуального документирования движения, как здесь…
Марай
В случае замедленной фотографии первоначальный рисунок Марай на теле, кажется, объединяет рисунок и фотографию в новый носитель.
Однако пунктирные линии также могут использоваться для представления движения во времени немного по-другому. Что-то может быть то в одном месте, то в другом. Способность пунктирной линии указывать на то, что не закреплено прочно на месте, используется как в пространстве, так и во времени.
Эти наблюдения можно легко распространить на другие области, например, на использование пунктирных и пунктирных линий на диаграммах, на то, как использовать их для создания иллюзорного движения в мультипликационных изображениях или в качестве дорожной разметки.
В дороге это не просто советы, это инструкции. Правила дорожного движения говорят нам, как читать различные символы пунктирной линии.
Пунктирные или пунктирные линии также обозначают различные сильные стороны отношений. В математике прямые отношения между одномерными распределениями вероятностей изображаются соединенными линиями, а пунктирные линии означают приближенные отношения.
Взаимосвязь между одномерными распределениями вероятностей
В Photoshop или другом программном обеспечении для редактирования изображений инструмент выделения позволит вам установить границу между различными областями вашего изображения, он использует пунктирную линию, чтобы выделить то, что сейчас является активной областью, областью теперь вы можете заполнить его другим цветом или сделать более прозрачным. Он устанавливает границу, в пределах которой можно что-то изменить.
Пунктирные или пунктирные линии также используются составителями карт для обозначения временных границ. В случае с картой ниже красные штрихи обозначают претензии Китая на территорию, а синие пунктирные линии обозначают закрытые для мореплавания экономические зоны, которые, как утверждается, принадлежат другим странам. Эти линии перекрываются, и легко увидеть, что их можно использовать аналогично инструменту выделения выше. Та или иная сторона может использовать вариант «заполнения» и сделать то, что на данный момент является предлагаемой границей, фактической.
Эти красные и синие пунктирные линии на карте однажды могут стать зоной боевых действий. То, что в одно время является догадкой, в другое становится уверенностью. Перейти от отрывистого шепота к выкрикнутой уверенности так же легко, как перейти от руки к кулаку. Возможно, это скрытая сила пунктирной линии, она предполагает, что то, что изначально было просто смутной идеей, в конечном итоге может стать новой истиной.
Штриховая, пунктирная или пунктирная линия сама по себе является предметом, достойным изучения. Надеюсь, выделив некоторые проблемы, связанные с ее использованием, в следующий раз, когда вы начнете использовать ее, вы сделаете это с гораздо более ясным чувством цель.
См. также:
этот пост о пятнах, точках и точках
Рисование карт
Работа Тиффани Чанг, которая частично является ответом на эти вопросы.
Линии
Треугольник
Научные ссылки
Хоффман, Дональд Д.
