Распределительные газопроводы и их классификация – Что такое Распределительные газопроводы и их классификация?
Газопровод является важным элементом системы газоснабжения, так как на его сооружение расходуется 70-80% всех капитальных вложений.

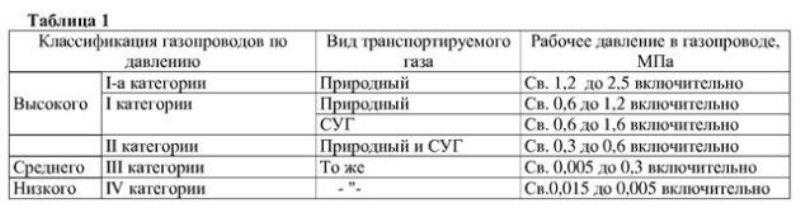

ИА Neftegaz.RU. В системах газоснабжения в зависимости от давления транспортируемого газа различают:
- газопроводы высокого давления I категории (рабочее давление газа от 0,6 до 1,2 МПа),
- газопроводы высокого давления II категории (рабочее давление газа от 0,3 до 0,6 МПа),
- газопроводы среднего давления (рабочее давление газа от 0,005 до 0,3 МПа),
- газопроводы низкого давления (рабочее давление газа до 0,005 МПа).
Газопровод является важным элементом системы газоснабжения, так как на его сооружение расходуется 70-80% всех капитальных вложений.
При этом от общей протяженности распределительных газовых сетей 80% приходится на газопроводы низкого давления и 20% – на газопроводы среднего и высокого давлений.
Газопроводы низкого давления служат для подачи газа к жилым домам, общественным зданиям и коммунально-бытовым предприятиям.
Газопроводы среднего давления через газорегуляторные пункты (ГРП) снабжают газом газопроводы низкого давления, а также промышленные и коммунально-бытовые предприятия.
По газопроводам высокого давления газ поступает через газораспределительные установки (ГРУ) на промышленные предприятия и газопроводы среднего давления.
Связь между потребителями и газопроводами различных давлений осуществляется через ГРП и ГРУ и ГРШ.
В зависимости от расположения газопроводы делятся на наружные (уличные, внутриквартальные, дворовые, межцеховые) и внутренние (расположенные внутри зданий и помещений), а также на подземные (подводные) и надземные (надводные).
В зависимости от назначения в системе газоснабжения газопроводы подразделяются на распределительные, газопроводы-вводы, вводные, продувочные, сбросные и межпоселковые.
Распределительными являются наружные газопроводы, обеспечивающие подачу газа от магистральных газопроводов до газопроводов – вводов, а также газопроводы высокого и среднего давлений, предназначенные для подачи газа к одному объекту.
Газопроводом-вводом считают участок от места присоединения к распределительному газопроводу до отключающего устройства на вводе.
Вводным газопроводом (газопровод – ввод) считают участок от отключающего устройства на вводе в здание до внутреннего газопровода.
Межпоселковыми являются распределительные газопроводы, проложенные между населенными пунктами и связывающие газопроводы различного назначения между собой.
В зависимости от материала труб газопроводы подразделяют на металлические (стальные, медные) и неметаллические (полиэтиленовые).
Различают также трубопроводы с сжиженным углеводородным газом (СУГ), а также сжиженным природным газом (СПГ), при криогенных температурах.
По принципу построения распределительные системы газопроводов делятся на кольцевые, тупиковые и смешанные.
В тупиковых газовых сетях газ поступает потребителю в одном направлении, т. е. потребители имеют одностороннее питание.
В отличие от тупиковых кольцевые сети состоят из замкнутых контуров, в результате чего газ может поступать к потребителям по 2м
или нескольким линиям.
Надежность кольцевых сетей выше тупиковых.
При проведении ремонтных работ на кольцевых сетях отключается только часть потребителей, присоединенных к данному участку.
В систему газоснабжения входят распределительные газопроводы всех давлений, газораспределительные станции (ГРС), газорегуляторные пункты и установки.
Все элементы систем газоснабжения должны обеспечивать надежность и безопасность подачи газа потребителям.
В зависимости от числа ступеней и давления газа в газопроводах, системы газоснабжения городов и населенных пунктов делятся на одно-, двух-, трех- и многоступенчатые.
Одноступенчатые системы газоснабжения обеспечивают подачу газа потребителям по газопроводам только одного давления, как правило, низкого (рис.5.1 )
Двухступенчатые системы газоснабжения (рис.5.2) обеспечивают распределение и подачу газа потребителям по газопроводам среднего и низкого или высокого и низкого давлений.
Трехступенчатая система газоснабжения позволяет осуществлять распределение и подачу газа потребителям по газопроводам низкого, среднего и высокого давлений.
Многоступенчатая система газоснабжения предусматривает распределение газа по газопроводам высокого I категории (до 1,2 МПа), высокого II категории (до 0,6 МПа), среднего (до 0,3 МПа) и низкого (до 500 даПа) давлений.
Выбор системы газоснабжения зависит от характера планировки и плотности застройки населенного пункта.
Устройство подземных распределительных газопроводов.
Система газоснабжения должна быть надежной и экономичной, что определяется правильным выбором трассы газопровода, который зависит от расстояния до потребителя, ширины проездов, вида дорожного покрытия, наличия вдоль трассы различных сооружений и препятствий, а также от рельефа местности.
Минимальная глубина заложения газопроводов должна быть не менее 0,8 м.
В местах, где не предусматривается движение транспорта, глубина заложения газопровода может составлять 0,6 м.
Расстояние от газопровода до наружной стены колодцев и камер подземных сооружений должно быть не менее 0,3 м.
Допускается укладка 2х и более газопроводов в одной траншее на одном или разных уровнях.
При этом расстояние между газопроводами в свету должно быть достаточным для их монтажа и ремонта.
Расстояние по вертикали между подземными газопроводами всех давлений и другими подземными сооружениями и коммуникациями должно составлять:
- при пересечении водопровода, канализации, водостока, каналов телефонных и теплосети — не менее 0,2 м,
- электрокабелей и телефонных бронированных кабелей — не менее 0,5м,
- электрокабелей маслонаполненных (на 110-220 кВ) — не менее 1,0 м.
Допускается уменьшать расстояние между газопроводом и электрокабелем при прокладке их в футлярах.
При этом концы футляра электрокабеля должны выходить на 1 м по обе стороны от стенок пересекаемого газопровода.
При пересечении каналов теплосети, коллекторов, туннелей, каналов с переходом над или под ними следует предусматривать прокладку газопровода в футляре, выходящем на 2 м в обе стороны от наружных стенок пересекаемых сооружений, а также проверку физическими методами контроля всех сварных стыков в пределах пересечения и на расстоянии 5 м в стороны от наружных стенок этих сооружений.
Запорную арматуру и конденсатосборники на газопроводах устанавливают на расстоянии не менее 2 м от края пересекаемой коммуникационной системы или сооружения.
Газопроводы в местах прохода через наружные стены зданий заключают в футляры диаметром не менее чем на 100-200 мм больше диаметра газопровода.
