Фундамент мелкого заложения: СНиП, виды, конструкция

Фундамент мелкого заложения закладывают, если хотят возвести небольшую, легкую постройку, или если грунт перенасыщен влагой.

Зачастую такие фундаменты используют для строительства небольших коттеджей, дачных участков, бань и прочих подобных построек.

В данной статье рассказывается, какие виды фундаментов мелкого заложения существуют, какова их конструкция и как их возвести правильно согласно СНиП.

Назначение и глубина фундаментов

Содержание:

  • Назначение и глубина фундаментов
  • Разновидности мелкозаглубленных фундаментов
  • Утепление фундаментов

Любые типы фундаментов мелкого заложения обычно возводят на пучинистых грунтах, потому что они лучше всего справляются с сезонным расширением грунта.

Проектирование такого фундамента, соответственно, должно быть основано на показателях пучинистости грунта, которые могут быть малыми, средними и большими.

Основание незаглубленных фундаментов обычно находится на глубине от полуметра до 70 см, что является нижней границей промерзания почв.

Фундамент мелкого заложения обычно используется для возведения зданий небольшого веса, поскольку может быть разрушен излишней массой, плюс опасность разрушения кроется в том, что на пучинистых грунтах фундамент разрушается быстрее.

Фото:

Чтобы по максимуму избежать неприятностей, вызываемых грунтом или климатическими условиями, нужно строго следовать стандартам СНиП.

Любые типы оснований мелкого заложения используют в качестве материалов бетон, арматуру и железобетон, потому что эти материалы обладают необходимой прочностью и влагостойкостью.

Реже всего основание делают из кирпича. Он, конечно, морозостойкий, но его способность сопротивляться влаге ниже, чем у бетона.

Расчет фундаментов мелкого заложения всегда невероятно важен, потому как именно он определяет, насколько долго конструкция прослужит и сможет ли она противостоять стихиям и температурным изменениям.

СНиП гласят, что определить глубину заложения нужно, учитывая материал, из которого будет сделан дом, массу любых возможных и обязательных добавлений, таких как кровля, ставни, трубы, сайдинг, облицовка и прочее.

Проектирование дома осложнится и потому, что нужно учесть, есть ли желание делать подвал, ведь, как пример, дом на столбчатом фундаменте не может иметь подвала.

Разумеется, учитывать нужно и пучинистость грунта. На пучинистых грунтах уровень заложения будет однозначно выше, чем на глинистых или песчаных.

Немаловажно учитывать различные дополнительные коммуникации, возможно находящиеся на участке. Как пример, если под участком пролегает газопровод, то основание здания уже не может быть глубоким.

Таким образом, основные вычисления делаются в двух областях: определяется, сколько грунт может вынести тяжести и насколько он может измениться под влиянием климата или по другим причинам.

Если вычислять несущую способность необходимо всегда, то вычислять деформацию нужно лишь, как пример, если основание нужно возвести на склоне или рядом с ним, или если вблизи строения расположены вулкан или гейзер, или если есть возможность землетрясения.

Разновидности мелкозаглубленных фундаментов

Так как все расчеты включают в себя измерение массы здания, оказывающего воздействие на основание, очевидно, что и типология их тоже будет основываться на различии в весе постройки.

Как пример, столбчатый фундамент может вынести среднюю нагрузку вроде небольшого коттеджа или бани, ленточный фундамент рассчитан на поддержку строений средней тяжести, а вот плитные конструкции могут выдержать практически любой вес, вот только их возведение на пучинистых грунтах может быть предприятием весьма затратным.

Столбчатый фундамент представляет собой систему столбов, которые принимают на себя массу постройки, между ними заливают основу из бетона.

Если соблюсти при этом рекомендации СНиП, то постройка может простоять десятки лет, даже не нуждаясь в ремонте.

Видео:

Если постройка будет находиться не на пучинистых грунтах, а на скальных, то она может устанавливаться не на бетонную основу, а на сами опоры, располагающиеся в полутора метрах друг от друга.

Если же основа все же используется, то можно, как пример, использовать уже готовые блоки вместо того, чтобы заливать свежую основу.

СНиП не рекомендуют использовать для основания или, тем более, столбов кирпичи, так как они не обладают достаточными характеристиками.

Ленточный фундамент пользуется большой популярностью из-за того, что он может выносить строения достаточно тяжелые, а еще его технология относительно проста и позволяет некоторым возводить подобное основание своими силами.

Ленточный фундамент это, по сути, бетонная стена, врытая в землю примерно на полметра. На пучинистых грунтах с особо высоким содержанием влаги уровень заложения может быть ниже.

В пространстве внутри периметра бетонной стены заливается основание, а на него уже устанавливается фундамент.

Плитный фундамент по технологии похож на ленточный, только он не имеет опоры в виде стены, а представляет собой просто бетонную плиту, на которую сразу устанавливается постройка.

Простота возведения такого фундамента при этом прямо пропорциональна его стоимости, потому что, как пример, материалов, необходимых для возведения плитного фундамента по сравнению с количеством материалов, которых требует ленточный фундамент, хватит с соотношением один к двум.

Тем не менее, из-за своих качеств плитный фундамент, несмотря на цену, может быть полезен, как пример, в регионах с постоянными низкими температурами и высокой влажностью.

Утепление фундаментов

Из-за того, что фундаменты с небольшим заложением подходят почти ко всем типам грунта, можно уложить их и на пучинистые.

Если основание жилища делается на плитах, которые впоследствии становятся полом первого этажа дома, то грунт под ним, возможно, будет замерзать. Очень хорошо это можно увидеть в середине строения.

Основание для мелких заложений в виде одной, монолитной плитки иногда предполагает установку утепляющего материала, чтобы земля не очень сильно замерзала.

Обычно утеплительный материал прокладывают между землей и самим фундаментом. Как пример, отлично подойдет пенополистирол, однако здесь нужно учесть, что его толщина не должна быть больше 15 см. Если сделать все правильно, то теплопотери станут намного меньше.

Можно выстлать утеплительный материал поверх крупного песка. Чтобы тепло лучше сохранялось и не уходило, подсыпают какой-либо материал, который имеет водоотталкивающие свойства.

Учитывая требования СНиП, для этих целей можно использовать щебень или гравий. Особенно эффективно сочетаются подсыпка и другие действия, чтобы в фундаменте было меньше воды.

Если грунт не пучинистый, а в нем не очень много грунтовых вод, то требования СНиП можно не использовать.

Если же такое желание все же есть, то сначала основание дома нужно утеплить, чтобы материал меньше портился.

Основание низкого заложения – отличный вариант, чтобы сэкономить на строительстве и вместе с тем возвести дом на надежной конструкции, проверенной временем.

Кроме того, большая часть из них может быть построена без помощи строителей, что тоже немаловажно.

Из-за своей универсальности и во многом потому, что в России достаточно много территорий с пучинистыми грунтами, такие фундаменты пользуются все большей популярностью.

Фундаменты мелкого заложения

| на главную | доп.

материалы | основания, фундаменты и подземные сооружения |

Организационные, контрольно-распорядительные и инженерно-технические услуги
в сфере жилой, коммерческой и иной недвижимости. Московский регион. Официально.

Расчет давления на основание существующего здания при его предстоящей надстройке проводится по формулам 2.46 и 2.47 СНиП 2.02.01-83*.

Расчеты бетонных и железобетонных фундаментов по прочности и продавливанию, по образованию и раскрытию трещин производится при совместном действии постоянных, длительных и кратковременных нагрузок – pppa.ru. При расчете по образованию и раскрытию трещин нагрузки от подвижного подъемно-транспортного оборудования и от складируемых материалов следует принимать длительными.

Расчеты каменных фундаментов производятся по прочности на действие постоянных и длительных нагрузок.

При устройстве в реконструируемых зданиях подземных сооружений (подвалов, тоннелей и т.п. ) должно учитываться:

а) дополнительное активное горизонтальное давление на фундаменты и сваи;

б) уменьшение несущей способности фундаментов и свай.

Расчет оснований реконструируемых сооружений производится по деформациям во всех случаях, а по несущей способности, если:

а) на основание передаются горизонтальные нагрузки;

б) сооружение расположено на откосе, вблизи откоса или котлована;

в) основание сложено водонасыщенными (>0,85) глинистыми, органоминеральными грунтами или пылеватыми песками, имеющими модуль деформации менее 5 МПа;

г) производится отрывка грунта до отметки заложения подошвы фундамента.

Целью расчета оснований по деформациям реконструируемых зданий является ограничение дополнительных перемещений их фундаментов и надземных конструкций такими пределами, при которых гарантируется нормальная эксплуатация сооружения.

Расчет оснований по деформациям производится исходя из условия



где  – совместная деформация основания и сооружения, определяемая расчетом до начала реконструкции сооружения;

 – деформация, вызванная реконструкцией здания;

 – предельное значение совместной деформации реконструируемого здания, устанавливаемое расчетом.

Допускается принимать предельное значение средней осадки по таблицам приложения 4 СНиП 2.02.01-83*.

При расчете по деформациям основания реконструируемого здания расчетное сопротивление грунта основания определяется по СНиП 2.02.01-83*.

При усилении конструкции фундаментов железобетонной рубашкой толщиной до 15 см площадь подошвы рубашки при растете основания не учитывается.

При уширении фундаментов и подводке под здание железобетонного фундамента расчет последнего по прочности производится как для случая вновь возводимого здания согласно СНиП 2.03.01-84*.

Площади сечения рабочей арматуры столбчатого фундамента в обоих направлениях определяются из расчета на изгиб консольного выступа плитной части в сечениях по грани колонны (подколонника) и по граням ступеней от действия давления на грунт.

Изгибающие моменты в расчетных сечениях определяются по давлению грунта , вычисленному от расчетных значений нормальной силы , приложенной по обрезу фундамента, и изгибающего момента  в уровне подошвы, действующего в плоскости определяемого момента.

Расчет на продавливание столбчатого фундамента производится при условии, чтобы действующие усилия были восприняты бетонным сечением фундамента без установки поперечной арматуры.

Для центрально нагруженных прямоугольных и внецентренно нагруженных фундаментов принимают схему, в которой рассматривается условие прочности сечения одной грани, параллельной меньшей стороне основания фундамента – pppa.ru. Расчет производится на действие вертикальной силы , приложенной по обрезу фундамента, и момента  на уровне подошвы.

Расчет ленточного фундамента производится по сечениям, проходящим по краю фундаментной стены и по грани ступени.

Предельно допускаемая ширина раскрытия трещин, обеспечивающая сохранность арматуры всех фундаментов, не должна превышать 0,2 мм.

Толщина защитного слоя бетона фундаментов должна быть не менее: в сборных 30 мм, в монолитных при наличии бетонной подготовки 35 мм, а при ее отсутствии – 70 мм. В случае бетонной подготовки, при соответствующем обосновании, допустимо принимать расчетные габариты фундамента с учетом размеров этой подготовки.

Армирование фундаментов осуществляется с применением армокаркасов, сеток и отдельных стержней. Расстояние в свету между поперечными (рабочими) стержнями во всех случаях должно быть не менее 50 мм. Расстояние между продольными (конструктивными) стержнями должно быть не больше 300 мм.

При закладке нового фундамента ниже существующего разработку котлована и устройство фундамента производят захватками длиной не более 2 м.

Допустимая разность  отметок заложения соседних одиночных или ленточных фундаментов должна быть меньше

,

где  – расстояние между ближайшими сторонами фундаментов;

 и – расчетные значения угла внутреннего трения и удельного сцепления грунта;

 – среднее давление от расчетных нагрузок под подошвой расположенного выше фундамента.

При проектировании под реконструируемым зданием сплошной плиты рекомендуется расчет плиты выполнять на ЭВМ по программам, прошедшим сертификацию.

Толщина фундаментной плиты принимается не менее 40 см.


Фундамент мелкого заложения: плита, расчет, виды

Фундаменты мелкого заложения пользуются большой популярностью среди тех, у кого имеются небольшие приусадебные участки или бани.

Это обусловлено тем, что применяемые фундаментные плиты мелкозагубленной разновидности могут быть размещены в грунтах, которые отличаются большой степенью влажности или неустойчивости.

Виды фундаментов мелкого заложения

Такой монолитный фундамент, созданный своими руками и размещенный на глинистой почве, являет собой пример прочной конструкции.

Даже если он сформирован своими руками на очень неустойчивой и увлажненной глинистой почве, то его монолитный каркас позволит выдержать практически любой вес возведенного на нем строения.

Устройство фундаментов мелкого заложения

Монолитный мелкозагубленный фундамент, построенный для бани, и его плита мелкого заложения, не подвержены не линейной не касательной деформации, которая может быть спровоцирована из-за вспучивания грунта.

Потому, представленная конструкция популярна не только среди тех, кто имеет собственную баню, но и у тех владельцев участков, которым был подан хороший пример использования представленной конструкции.

Такая конструкция, созданная своими руками на глинистой почве, на подготовленном месте для бани, должна быть изготовлена в соответствии со всем требованиями СНиПа.

Такой утепленный фундамент для бани, который установлен на глинистой почве, в соответствии со СНиПом, должен быть снабжен монолитным каркасом.

Читайте также: как и чем осуществить утепление фундамента и отмостки?

Пример соответствия может быть заключен в объединении всех элементов, начиная с опор, расположенных на глинистой почве и заканчивая ростверком для бани.

Морозоустойчивые фундаменты мелкого заложения

Представленная конструкция может быть устойчива к нагрузкам постоянного и сезонного характера. Как пример, можно рассмотреть установку таких плитных оснований с учетом мелкого заложения в следующих разновидностях фундаментов:

  • Ленточный;
  • Столбчатый;
  • Монолитный.

Любой представленный пример типа основания, созданного своими руками на глинистой почве, должен быть выполнен в полном соответствии с регламентом СНиПа.

Такая конструкция принимает форму монолитного цоколя. Фундамент, возводящийся для бани, может быть полым в том случае, если его конструкция будет ленточной, или цельным, если будет задействована фундаментная плита мелкого заложения.

Монолитная разновидность ростверка для бани, которая с легкостью может быть изготовлена своими руками, может быть снабжена интегрированными в структуру вертикальными опорными столбами.

Этот пример демонстрирует точность при произведении расчетов габаритов с ориентировкой на такие параметры, как общий вес бани и оптимальный показатель площади контакта с основанием почвы.

СНиП жестко регламентирует эти показатели, и при установке фундаментной плиты мелкого заложения требуется неукоснительно придерживаться правил, изложенных в СНиПе.

Теплоизоляция фундаментов мелкого заложения

Если производить дальнейшее утепление представленной фундаментной конструкции для бани своими руками, то следует учесть, что при максимальной площади контакта может сформироваться минимальный уровень давления, что может привести к значительному увеличению сметы.

Читайте также: как выполняется утепление фундамента пенополиуретаном?

Этот пример должен донести необходимость точного следования при возведении фундамента своими руками всех положений СНиПа.

Все устройство плит и фундаментов мелкого заложения разделяется на две основных категории. Это метод, с помощью которого производится изоляция и утепление фундамента и метод, с помощью которого пучение устраняется благодаря подсыпке песком.

Этот пример не демонстрирует решения вопроса, связанного с повышенным уровнем энергозатрат, сопряженных с обогревом бани.

Сейчас, для того, чтобы обеспечить утепление помещения производится подсыпка материала с дренирующими свойствами.

В соответствии с требованиями и рекомендациями СНиПа это может быть гравий или щебень. Наиболее целесообразно совмещать подсыпку с комплексными мерами по водоотведению.

Если в непучинистых грунтах наблюдается не очень высокий уровень залегания грунтовых вод, то опирание фундаментной плиты мелкого заложения на грунт должно производиться по СНиПу только после предварительно проведенного утепления.

Устройство готового фундамента мелкого заложения

Для этого может проводиться комплекс работ, связанных с засыпкой пазух плиты и фундамента фрагментами непучинистого грунта.

Это поможет значительно снизить риск возникновения деформационных процессов в отмостке. СНиП допускает применение современных гидрофобных теплоизоляционных материалов с завышенными показателями прочности.

к оглавлению ↑

Разновидности фундаментов мелкого заложения

В соответствии с современной классификацией, все виды мелкозаглубленных фундаментов подразделяются на несколько категорий. Они могут быть:

  • Столбчатыми мелкозаглубленными;
  • Представленными в виде монолитных плит;
  • Незаглубленными решетчатыми;
  • Ленточными.

к оглавлению ↑

Мелкозаглубленный ленточный

Мелкозаглубленый столбчатый фундамент зачастую предназначен для домов с нестандартными габаритами, и строений, построенных из дерева.

Это могут быть хозяйственные постройки и бани, которые располагаются на слабопучинистых или непучинистых видах грунтов.

Если строительство проводится на скальных грунтах, то на такую конструкцию могут быть установлены дома брусового или бревенчатого типа.

Устройство типичного фундамента мелкого заложения

Эта разновидность конструкции должна быть расположена на опорах, параметр шага между которыми равен 1,5-2,5 метрам.

Зачастую, изначально на грунт укладываются плиты, на которые и устанавливается все строение. Для того чтобы сформировать нужную опору можно использовать уже готовые бетонные блоки.

Столбы могут быть изготовлены из кирпичной кладки, с применением бетона или пескобетона. Конструкции из силикатных кирпичей возводить настоятельно не рекомендуется.

На крупноблочных и скальных грунтах опора может быть поставлена на жесткие фрагменты почвы. Предварительно удаляются все его слабые составляющие.

к оглавлению ↑

Монолитная плита

Конструкция фундамента, характерная для мелкого заложения, зачастую в своей основе имеет плиту. Плита при создании конструкции устанавливается на тех грунтах, которые относятся к категории просадочных.

Монолитная плита может быть задействована при строительстве небольших строений, которые могут быть возведены на грунтах с повышенной степенью сыпучести.

Это относится и к условиям с повышенной мерзлотой. Представленный вид фундамента не применятся для строительства легких сооружений, которые не будут инициировать в плитах значительный уровень напряжения.

Читайте также: как устроен фундамент шведская плита и в чем его плюсы?

Ввиду высокой степени универсальности фундаментов с мелким заложением, производится их укладка на пучинистые грунты.

Устройство фундамента мелкого заложения

После этого происходит их поднятие и опускание во время сезонного изменения климатических условий. Если установка дома будет производиться на плите, выполняющей функцию пола для первого этажа, то грунт под ней может подвергаться замерзанию.

Особенно это заметно в средней части здания. Такой фундамент, представленный в виде монолитной плиты мелкого заложения, может содержать в себе слой утеплительного материала, расположенного между грунтом и, собственно, железобетонным изделием.

С этой целью широко используется пенополистирол, при этом параметр толщины плиты не должен превышать 15 см. Благодаря такому решению значительно сокращаются тепловые потери, которые производятся через пол на первом этаже.

Утеплитель выстилается сверху слоя крупнофракционного песка, при этом значение толщины подушки должно равняться 30-40 см.

к оглавлению ↑

Незаглубленный решетчатый фундамент

Эта разновидность фундамента мелкого заложения применяется при строительстве зданий на грунтах, отличающихся высокой степенью просадочности и сыпучести.

Такие фундаменты характеризуются наличием высокой степени жесткости, что в свою очередь позволяет значительно сократить уровень расхода бетонной массы и арматуры.

Фундамент из монолитной плиты

Стоит отметить, что представленная конструкция при монтаже нуждается в создании классической деревянной опалубки, что довольно неэкономично.

Из-за этого данный вид фундамента не получил широкого распространения. Такие конструкции могут быть обустроены с применением плит, изготовленных из экструдированного пенополистирола, который может выполнять функцию опалубки с несъемными частями.

к оглавлению ↑

Ленточный фундамент

Отличается простотой при монтаже и установке. Однако, для создания ленточных элементов, требуется немалое количество расходных материалов.

В основе мелкозаглубленного ленточного фундамента лежит бетонная плита, которая прокладывается по всему периметру возводимой конструкции.

По большому счету ленточный фундамент представляет собой сплошную полосу, изготовленную с применением железобетона, и расположенную по всему периметру конструкции.

Представленная конструкция может достаточно равномерно распределять общий вес здания по своему основанию. Дом может быть построен как из дерева, так и из кирпича.

к оглавлению ↑

Расчет фундаментов мелкого заложения

Фундамент каркасного дома

При создании любого сооружения необходимо производить ряд расчетов. Сначала производится ряд изысканий, направленных на выявление особенностей грунта, на котором будет располагаться фундамент.

После того, как данные будут получены, следует произвести выбор конструкции на основании данных о размерах мелкозаглубленного фундамента. Параметр глубины определяется с учетом трех факторов. Это:

  1. Глубина промерзания грунта.
  2. Высота уровня грунтовых вод.
  3. Степень пучинистости грунта.

Все эти факторы плотно взаимосвязаны между собой. Чем выше уровень воды к поверхности грунта, тем на большую глубину он будет промерзать в зимний период времени.

Для того чтобы выбрать нужную глубину заложения фундамента нужно производить его закладку выше имеющегося уровня грунтовых вод, при этом глубина должна быть на 50 см ниже уровня на котором находится пол строения.

В параметр высоты фундамента закладывается значение общей высоты, включающей показатель величины заглубления, высоты отмостки и расстояние до верхней кромки обреза.

Современные фундаменты обладают глубиной залегания равной 50 сантиметрам. Пи этом наземная часть конструкции должна быть немного меньшей, чем подземная часть.

Фундамент мелкого заложения

При произведении расчета, важно иметь в виду, что ширина конструкции прямо зависит от того уровня нагрузки, который испытывает основание.

Параметр толщины стен также оказывает некоторое влияние. Возводимый фундамент рекомендуется формировать с шириной стен равной 10-15 сантиметрам.

к оглавлению ↑

Расчет фундамента мелкого заложения (видео)



Перейти к расчету

виды, классификация, условия применения и расчет

Автор Георгий Русиев На чтение 5 мин Просмотров 753 Опубликовано

Строительные процессы начинаются с выбора и обустройства основания. Тип выбирается на стадии проектирования, с учетом характеристик почвы и климата в регионе. Популярностью пользуются фундаменты мелкого заложения, глубины котлована которых не более 1-2 м. В их виды входит несколько вариантов. Ниже рассмотрены нюансы и рекомендации оптимального выбора для индивидуального процесса возведения платформ.

Оглавление:

  1. Плитный
  2. Ленточный
  3. Столбчатый
  4. Определяем глубину заложения
  5. Защита платформы

Условия для закладки малозаглубленных оснований

Чтобы фундамент служил надежной конструкцией для всего объекта, расчет его вида производится исходя из следующих характеристик:

  1. Уровень промерзания земельного слоя.
  2. Залегание грунтовых вод.
  3. Тип почвы – состав и поведение.

Подробнее:

  • Оттого насколько суров климат местности, где идет строительство, определяют глубину заложения подошвы фундамента. Это мера позволит выбранному варианту не потрескаться и не деформироваться при минусовых температурах.

Холодные регионы страны не могут располагать качественными жилыми конструкциями, поставленными на платформу мелкой глубины. Тезис актуален при покупке готового жилья.

  • Залегание грунтовых вод решающий фактор для выбора основания. При близком к поверхности земли уровне, использование большой глубины для фундамента чревато подтоплением цокольного этажа и как следствие разрушение бетона. В этом случае уменьшение высоты конструкции – необходимое действие.
  • Тип почвы и ее «капризность» важные условия для определения мелкого заложения фундамента или более основательного. Пучинистые и плывущие земли не должны стать причиной разрушения или сильной усадки дома. Необходимо обращать внимание и на состав грунта – песчаники или торфяные места потребуют соблюдения для них условий. Пренебрежение такими характеристиками неблаготворно скажется на крепости жилой конструкции.

Описываемые далее, варианты оснований лучше всего подчиняются таким характеристикам. Узнать соответствующие данные местности можно в строительных справочниках для определенной географии либо отдать процесс возведения на откуп компаниям, работающим под ключ – специалист, выезжающий на место, оценит состояние грунта. Описание фундаментов мелкого заложения, а также их виды и условия применения, ниже.

Все виды платформ могут быть устроены на небольшом расстоянии от поверхности грунта. К ним относят:

  1. Плитные.
  2. Ленточные.
  3. Столбчатые.

Существует и отдельный вид фундамента – свайный, но его устанавливают ниже 3-х м, и он по праву считается вариантом глубокого заложения.

1. Плита. Самая надежная конструкция из всех представленных типов. Представляет собой армированную по всей площади железобетонную плиту. Такой платформе не угрожают климатические и геодезические условия местности. Кроме того, здание на таком основании практически не дает усадки. К недостаткам можно отнести высокую стоимость фундамента – до 50% от всего строительства. В цену входит необходимое участие специализированной техники и количество арматуры.

2. Лента. Популярный вариант в различных возведениях. Представлен двумя конструкциями:

  • сборный монолит с выпуском арматуры;
  • блочный фундамент с армирующими поясами – верхним и нижним.

Требует нескольких этапов подготовки перед заливкой, а именно:

  • выкапывание канавы с точными параметрами под несущие стены;
  • устройство щебневой и песчаной подушки, служащими как дренаж;
  • армирование.

Чтобы получить мелкого заложения морозоустойчивый фундамент по типу ленты, его придется утеплять стиролами по внутренним стенам. Не обойдется без дополнительной прокладки и цокольный этаж.

В достоинства этого вида входит возможность самостоятельного устройства без найма сил со стороны и снижение стоимости, если сравнивать с плитой. К тому же на ленту есть возможность поставить дома любой конструкции и материала.

3. Столбчатые основания. Рекомендованы для небольших одноэтажных, преимущественно деревянных построек. Представляют собой ямы с железобетонными кольцами, залитые раствором по всем углам будущего строения и его несущих узлов с шагом не более 2-х м. Могут выполняться из кирпича, или асбестобетона фабричным формованием с выпуском арматуры. После установки, столбы обрезаются под уровень, после чего на них устанавливается ростверк.

Непопулярны столбчатые фундаменты мелкого заложения в силу своих недостатков:

  • слишком зависят от поведения почвы – уровень после усадки может измениться;
  • низ жилого дома становится доступным всем ветрам;
  • ограничение в материалах строительства – подбирается облегченный вариант;
  • о цокольном этаже или подвале, как полезной площади придется забыть.

Как следует, оценив собственные финансовые и физические возможности, можно выбрать подходящую для собственного строительства платформу либо дать такую задачу специалистам по основаниям в конкретном регионе.

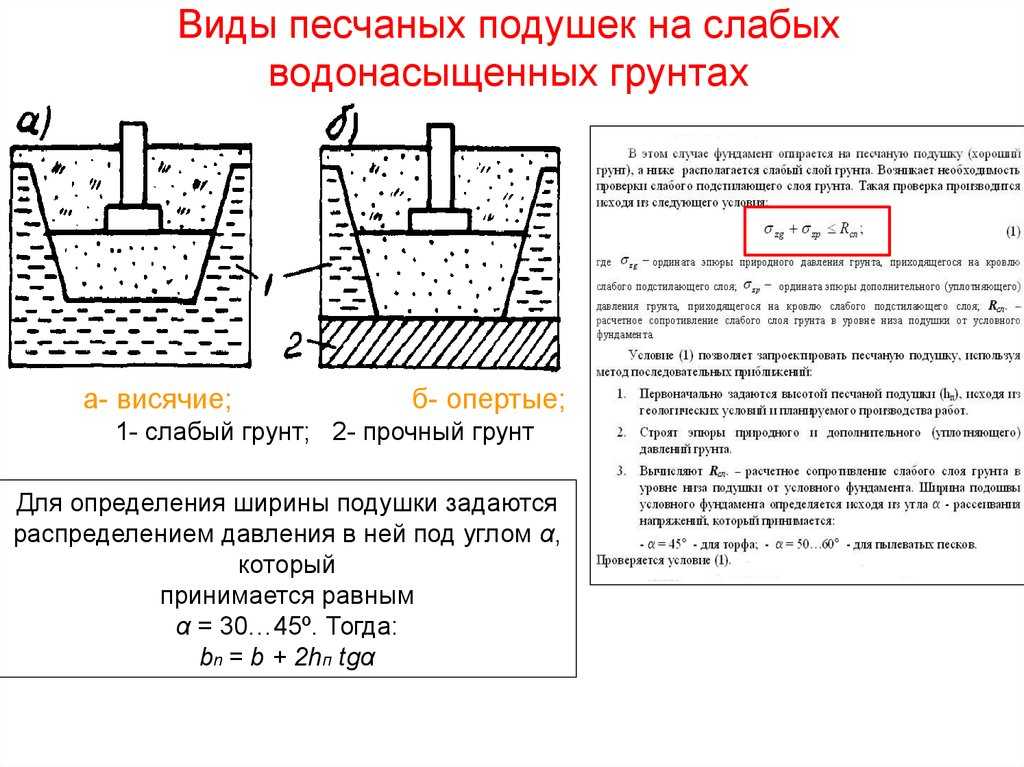

Выбор глубины и устройство песчано-гравийной подушки для фундамента

Проектирование домов под ключ, заранее предусматривает тип основания. Перед устройством конкретного варианта анализируют три параметра:

  1. Конструкция готового дома – площадь и материал изготовления. Определение нужно для нахождения максимальной нагрузки на поверхность платформы – кг/м2.
  2. Климатические условия местности. При сильных минусовых температурах, есть повод задуматься о надежном углублении во избежание порчи бетона.
  3. Состав грунта и уровень влаги. Капризные земли могут стать причиной усадки и дефектов готовой конструкции.

К примеру – в проекте деревянный или шлакоблочный дом площадью 157 м2. Местность обладает глинистым грунтом среднего движения. Средняя температура зимой держится в районе -15-20⁰. Воды залегают ниже 2-х м. Таким образом, наилучшим основанием будет ленточный армированный вариант до 1 м ниже цокольного этажа + дренаж.

Защита платформы

Разные фундаменты могут быть мелкого и глубокого заложения, но ни один из них не обходится без устройства так называемой подушки из песка и/или гравия. Она служит защитой от вредных сточных жидкостей расположенных вблизи промышленных предприятий, способных взаимодействовать с основанием и творить разрушающие процессы относительно химического состава бетона. Каждый слой, ограждающий платформу от влаги, тщательно утрамбовывается, проливается водой и рассчитывается на высоту не менее 15 см. После чего фундамент армируется и заливается. Дренаж обязательно содержит крупнозернистый песок, щебень или керамзит. Можно использовать все три компонента общей высотой до 30 см.

Правильный выбор и устройство платформы для частного или иного вида строительства – залог долговечного и комфортного проживания.

Глубина заложения ленточного фундамента: СНиП, таблица, расчет

На начальных этапах проектирования определяется глубина заложения ленточного фундамента, его тип и обустройство. Эти данные необходимы для дальнейших расчётов ленточного фундамента по статическим и динамическим нагрузкам. Здесь учитываются такие факторы, как: глубина сезонного промерзания, статический уровень подземных грунтовых вод, класс строения, сейсмичность района, геология грунтов.

Следуя рекомендациям СП, соответствующим требованиям ГОСТ, создаются индивидуальные проекты для отдельных объектов. Знание этих положений необходимо каждому застройщику, который настраивается самостоятельно осуществлять этапы строительства от создания проекта до сдачи в эксплуатацию объекта.

Факторы, влияющие на глубину заложения фундаментов

Перед началом строительства сооружения сделайте проект на основе которого будут проводиться строительно-монтажные работы, подключение к существующим сетям коммуникаций. На основании этого документа, после оформления, сбора подписей у контролирующих организаций, выдаётся разрешение на строительство.

Важно! Не начинайте работы до получения разрешения на индивидуальное строительство.

Проектирование ленточного фундамента, определение его заглубления производится с учётом влияния следующих факторов:

  1. Глубина сезонного промерзания ниже лежащих грунтов.
  2. Уровень грунтовых, паводковых вод.
  3. Состав и залегание грунтов, их свойства, несущая способность.
  4. Класс ответственности, долговечности, капитальности сооружения.
  5. Нагрузки, передающиеся на ленточный фундамент от веса здания.
  6. Близко расположенные застройки.
  7. Сейсмичность района.
  8. Экологические и санитарные требования.
  9. Экономическая целесообразность при выборе вариантов.

Глубина промерзания, методы определения

При определении глубины заложения подошвы фундамента важную роль играет правильное определение нормативной глубины промерзания для данного района строительства. Проектные организации, для облегчения расчётов, пользуются картой с нанесёнными изотермическими линиями или таблицей, в которой указаны значения нормируемой глубины промерзания для крупных городов, регионов России.

Нормативную глубину промерзания в районе строительства ленточного фундамента можно посчитать самостоятельно по эмпирической формуле (5. 3 СП 22.13330.2016) справедливой для районов с промерзанием <2.5 м:

dн=√M*d0

  • dн — нормативная глубина промерзания;
  • М — сумма отрицательных среднемесячных температур за год которые узнайте из СНиП 23-01-99 таблица 3. В случае самостоятельного расчёта получите эти данные на местной метеостанции за последние 5 лет наблюдений, выберите холодный год;
  • d0 – эмпирический коэффициент, зависящий от типа и вида грунтов, находящихся в зоне промерзания, определяемый из таблицы.

Тип грунтаКоэффициент
Глинистые и суглинки0.23 м
Супеси, пески с включением пылевидных частиц0.28 м
Крупный, чистый песок с вкраплениями гравия0.3 м
Крупнообломочные и скальные0.34 м

Расчётная глубина залегания подошвы ленточного фундамента определяется умножением нормативного значения на коэффициент 1. 1.

Изотермические линии нормативной глубины промерзания по Европейской территории России и Западной Сибири.Выборка из таблицы нормативной глубины промерзания грунтов по Европейской части России

Для домов с тёплым подвалом или утеплённым полом расчетная отметка заложения определяется с учётом температуры в помещениях, примыкающих к фундаменту во время отрицательных наружных температур по формуле (5.4 СП 22.13330.2016):

df = dн

  • df – расчётная отметка заложения;
  • dн — нормативная глубина, определяемая выше по формуле 5.3;
  • к — понижающий коэффициент, определяемый по таблице 5.2 СП 22.13330.2016.

Например: по Московской области нормируемая глубина сезонного промерзания на площадке с супесными грунтами, пылевидными песками равна 1.34 метра. При строительстве дома из кирпича с отапливаемым подвалом, температурой в холодные месяцы 20 градусов понижающий коэффициент =0.4. Расчётный уровень заложения: 1. 34*0.4=0.56 м. Подошва фундамента будет на отметке -0.76 м.

Коэффициенты для определения расчётной глубины промерзания для отапливаемых зданий.

Нормативные уровни промерзания берутся по пиковой нагрузке от максимально низких температур за 5—10 лет наблюдений. Поэтому, во время проектирования следуйте рекомендациям СП, чтобы гарантировать  сроки эксплуатации строения.

Грунтовые воды

Уровень положения грунтовых вод напрямую влияет на заложение проектируемого фундамента и состояние грунта. Определить уровень грунтовых вод возможно такими способами:

  • получить данные по гидрогеологическим изысканиям в районе участка у отдела архитектуры;
  • пробурить шурф самостоятельно;
  • узнать у соседей, построившихся ранее на прилегающем участке.

Уровень грунтовых вод носит сезонный характер, поэтому расчёт ведётся по максимальному значению в пиковый, весенний период (СНиП 22.13330.2016). В зависимости от положения грунтовых и паводковых вод, глубины естественного промерзания изменяется нормируемое заложение подошвы основания.

Когда пиковый подъём грунтовых вод превышает глубину промерзания, рекомендуется возводить мелко заглублённый ленточный фундамент с применением технологий по укреплению основания, дренажа.

Пучинистость

Пучинистость — негативный фактор, влияющий на заложение фундамента. Пучение вызывают только те грунты, которые обладают высокой капиллярной активностью — способностью втягивать воду, смешиваться с ней. При замерзании таких грунтов увеличивается объём, что вызывает изменение положения фундамента, нарушается геометрия кирпичных стен, каркаса здания, конструкционных элементов.

Замерзание грунта происходит под подошвой и у боковых стенок фундамента. Пучение грунта вызывает усилия, способные поднимать  нагруженные здания. Например для лёгкого дома со стенами из блоков низкой плотности (пенобетон, газобетон) разность уровней между крайними точками стены не должна превышать 0.02% (СП 22.1330.2016, таблица Д.1). Эксцентриситет приложения нагрузок для такого варианта не допускается.

Грунты по своей способности поглощать влагу и увеличиваться в объёме при промерзании делятся на следующие категории:

  • сильно пучинистые,
  • пучинистые,
  • средне пучинистые,
  • слабо пучинистые,
  • не пучинистые.

Какой вид грунтов, их залегание на участке можно узнать:

  • в отделе архитектуры из геологических исследований;
  • пробурив шурф на участке, взяв керн и определив состав в лаборатории — это самый надёжный способ.

К пучинистым грунтам относятся: глина, суглинки, супеси. К средне пучинистым относят мелкие пески с природными включениями пылевидных частиц или глины, имеющие способность втягивать воду через капилляры. Сильно пучинистыми становятся такие грунты когда уровень грунтовых вод выше глубины промерзания.

К не пучинистым относятся: скальные и крупнообломочные грунты, чистые крупные и средней крупности пески, способные адсорбировать влагу.

Фундаменты глубокого заложения

При строительстве зданий 1 и 2 категорий применяют фундаменты глубокого заложения, ниже глубины промерзания. Это обеспечивает их нормируемую долговечность (>50 лет), степень ответственности, капитальность (ГОСТ 27751). Немалую роль в проектировании играет:

  • отсутствие выше грунтов, способных нести расчётную нагрузку;
  • необходимость устройства подвала для проводки коммуникаций;
  • нахождение рядом крупных объектов, способных изменить расположение и свойства грунтов за время эксплуатации;
  • повышенная сейсмичность.

Привязка таких зданий производится на основе глубоких инженерных расчётов с учётом правил и требований СП 22.1330.2016, с применением необходимых мер защиты фундамента от пучения, подземных и паводковых вод.

Применяемые виды защиты:

  • утепление, позволяющее сохранять температуру фундамента и предотвращать обмерзание;
  • дренаж на уровне основания подошвы перфорированными трубами для отвода подземных и талых вод;
  • несъёмная опалубка;
  • утеплённая отмостка расчётной ширины;
  • утепление цоколя;
  • укрепление грунтов инъекцией цементного раствора при необходимости.

Фундаменты мелкого заложения, сплошные плиты

Фундаменты мелкого заложения применяют для зданий 2 и 3 категорий когда глубина промерзания низкая и заглублять подошву настолько экономически не целесообразно. Второй вариант — глубина сезонного промерзания ниже уровня грунтовых вод.

При этом, геология грунтов на участке должна позволять по природной несущей способности возводить мелко заглублённый фундамент.

Обустройство фундамента сплошной плиты по СП 50-101-2004.

Обустройство должно предусматривать дренаж, утепление отмостки, надёжную гидроизоляцию. Иногда заранее закладывается в проект усиление нижележащих грунтов методом инъекции цементным раствором, установка свай с целью удерживания фундамента от поднятия в случае вспучивания.

Эти меры достаточно эффективные, позволяют гарантировать долговечность фундамента до 50 лет. Расчёт заложения подошвы ведётся с учётом геологии распределения пластов грунта на участке.

Ширина фундамента зависит от несущей способности грунтов на которые он опирается и толщины кирпичной или блочной стены каркаса строения, расчётной по тепло потерям для данного климатического пояса.

Плитный монолитный фундамент рекомендуется возводить в густо застроенных городах и районах, например в Москве, где ограничена возможность копать глубокие котлованы. При соблюдении технологии строительства, плитный фундамент считается надёжнее других оснований.

Расчёт проводится по положениям СП 50-101-2004, сложен для не специалиста, выгоден по экономическим затратам, срокам возведения.

ФМЗ (фундамент мелкого заложения) – что это, глубина, расчет, устройство, классификация

ФМЗ или фундамент мелкого заложения строится, если планируется возведение небольших зданий. Глубина основания может достигать 1 метра, если работы проводятся в регионах, где грунт промерзает зимой на 3 м и более.

Фундамент мелкого заложения — что это, назначение, состав

Такие основания оборудуются, когда застройщики желают понизить затраты на материалы. Они обходятся дешевле обычных конструкций, но отличаются прочностью. Устанавливаются столбчатые и ленточные фундаменты плиточного и монолитного вида. Каждый отличается спецификой применения.

Состав ФМЗ:

  • верхняя поверхность или обрез;
  • нижняя плоскость или подошва распределяет давление на землю;
  • размер подошвы – это ширина основания;
  • высота основания – это промежуток между нижним краем и обрезом;
  • уровень закладки – это глубина траншеи или промежуток от подошвы до поверхности.

Схема плитного фундамента мелкого заложения

Классификация ФМЗ

Ленточные основания пользуются популярностью. Они устанавливаются под деревянные дома и массивные каменные конструкции. Ленточные фундаменты неглубокого заложения выглядят, как постоянная бетонная полоса. Основание равномерно распределяет массу всей конструкции.

Классификация:

  • монолитный с армирующим поясом;
  • сборно-монолитный;
  • сборный, состоящий из железобетонных элементов с несколькими армирующими поясами;
  • сборный с верхним армирующим поясом.

Преимущества ленточной конструкции:

  • снижение финансовых затрат;
  • экономичное распределение рабочей силы;
  • создается возможность оборудовать погреб или подвал.

Столбчатые основания применяются при постройке кирпичных или деревянных зданий. Опорные столбы монтируются в основание. Они связывают вместе фундаментную площадку.

По форме конструкции делятся на:

  • трапециевидные;
  • прямоугольные;
  • ступенчатые.

Трапециевидная форма самая надежная. Угол распределения давления не должен превышать 45°.

Классификация по принципу изготовления:

  • монолитные;
  • сборные.

Монолитные заливаются из жидкого бетона, делаются на месте расположения объекта. Сборные конструируются из отдельных блоков, производимых на фабриках.

Конструкции делятся по типу статической работы:

  • гибкие;
  • жесткие.

Жесткие способны противостоять силам сжатия. Гибкие хорошо выдерживают растяжение.

СНиП, ГОСТ

Существуют требования СП 48 13330, СП 70 13330 и СП 71.13330. Очередность и методы выполнения работ сопоставляются с прокладкой коммуникаций, созданием дорог на территории и прочими подготовительными действиями.

Недобор грунта при строительстве ФМЗ указывается в проектной документации. Изменение показателей требует согласования с общим проектом.

Случайные переборы почвы необходимо замещать местными породами или песком, уплотнять их. Тип грунта и уровень уплотнения согласовывается с проектными организациями.

Восстановление поврежденных оснований выполняется методом, согласованным с проектом.

Разработка грунта с изменяющейся глубиной заложения основания проводится уступами. Проект определяет соотношение высоты и длины уступа.

Как выбрать конструкцию ФМЗ

При выборе подходящей конструкции принимаются во внимание разные факторы.

Рассматриваются геологические условия:

  • рельеф;
  • вид грунта;
  • глубина залегания грунтовых вод.

Фундамент должен быть очень прочным, выдерживать опрокидывание и скольжение. Поэтому рассчитывается масса строения и особенности конструкции.

Главные показатели грунта:

  1. Несущая способность.
  2. Деформация.

Учитывается уровень пучения в морозный сезон. Наличие грунтовых вод и задержка осадков на участке. От этого зависят физико-механические свойства грунтов. Принимаются в расчет условия проведения строительных работ и опыт эксплуатации зданий в подобных геологических обстоятельствах.

Фундамент заглубляется в грунт хотя бы на 10-15 см. Нужно избегать ситуации, когда плодородная почва находится под фундаментом. Прочность его намного хуже по сравнению с подушкой. Глубина основания всегда меньше залегания грунтовых вод.

Трудозатраты и стоимость материалов для разных ФМЗ отличается.

Устройство фундаментов мелкого заложения

Основание изолируется по всей поверхности, внизу и по вертикальным сторонам. Чтобы устранить влияние пучинистых грунтов, используется песчаная подушка. В период сезонного поднятия грунтовой воды лишнюю жидкость будет удалять дренажная система, оборудованная вокруг здания. Иначе подсыпка станет пучинистой спустя несколько сезонов.

Обязательно делается утепление, чтобы холод не попадал в здание из-под пола и сила пучения уменьшилась. Отмостка вокруг строения тоже утепляется. Материал не дает промерзнуть почве вокруг ФМЗ.

Разрешается использовать только прочные гидрофобные покрытия, не поглощающие жидкость. Экструдированный пенополистирол или твердый пенопласт используется чаще всего. Он закладывается даже под основания легких построек.

Сложности в устройстве ФМЗ заключаются в подборе соотношения между качеством утепления пола и температурой в холодное время года. Этот показатель имеет значение при обустройстве цокольного этажа в холодных регионах.

Обязательно исключается промерзание почвы под основанием и полом в доме.

На фото устройство фундамента мелкого заложения:

Расчет осадок

Расчет осадок выполняется для ограничения перемещения основания и нормальной эксплуатации здания. Осадка определяется методом послойного суммирования. Учитывается осадка каждого слоя в рамках сжимаемой толщи.

ФМЗ на пучинистых грунтах

Перед работой определяются геометрические особенности и габариты постройки. Выбираются материалы, количество цемента, рассчитывается его плотность и особенности несущих конструкций.

Цемент марки М200 используется для оборудования таких оснований. Массивные конструкции ставятся на фундаменты, залитые маркой М250 и М350. Суммируется периметр конструкции и длина внутренних перегородок. Вода должна быть на 50 см ниже бетонного изделия. В противном случае будут возникать деформации.

После составления проекта расчищается территория для строительства, делается разметка, снимается верхний шар грунта.

Требования к изделию:

  • ширина траншей – это сумма толщины фундамента, толщины опалубки, гидроизоляции и внешней отделки;
  • на дно укладывается подушка из песка и щебня;
  • наверх стелется гидроизоляция;
  • чтобы не трамбовать подушку, насыпается слой мокрого песка 20-30 см;
  • опалубка оборудуется из любых подходящих материалов;
  • устанавливается армирующая сетка.

Иногда закладывается 2 арматурных прослойки. После этого выполняется послойная заливка цементного раствора.

Ленточный мелкозаглубленный фундамент

Мелкозаглубленный ленточный фундамент

Глубина заложения мелкозаглубленного фундамента зависит от уровня промерзания грунта:

  • промерзание до 2 м требует обустройства основания 50 см;
  • до 3 м – 75 см;
  • больше 3 м – 100 см.

Для большей части регионов глубина составляет 50 см. Для легких каркасных домов достаточно 30 см.

Качественная защита пола от холода и сырости обеспечивается, если лента поднимается над уровнем земли достаточно высоко.

Глубина траншеи – это сочетание уровня фундамента и глубины подушки. По ширине она должна быть больше на 10 см по сравнению с монолитной лентой, чтобы легче устанавливалась опалубка.

Досчатые откосы используются для укрепления траншей, оборудованных на сыпучих почвах. Песок и гравий высыпается на дно, чтобы уменьшить влияние морозного пучения. Для ФМЗ на пучинистых грунтах толщина подушки – от 20 до 30 см.

Песчаная подушка накрывается гидроизоляцией при высокой вероятности подтопления участка. Используется рубероид или геотекстиль.

Опалубку можно соорудить из досок толщиной до 3 см. Конструкция устанавливается в траншею, выравнивается по верхнему краю. Высота должна на 5-10 см превышать уровень заливки ленты. Армирующий каркас помещается в опалубку. Используется от 3 до 6 продольных прутьев, которые закрепляются вертикальными.

На углах устанавливаются дополнительные вертикальные прутья арматуры. Такой фундамент будет выдерживать большое давление.

Заливка выполняется послойно. Сначала делается основа высотой 20% от общего размера фундамента. Создается ровное основание для монтажа арматуры.

Раствор заливается при +10° и выше. Опалубка смачивается или покрывается гидроизоляцией, чтобы жидкость не уходила из цементно-песчаной смеси. Каждый слой обрабатывается вибратором, чтобы из раствора вышли пузыри воздуха.

Утепление фундамента выполняется на этапе его строительства. Это защищает пол в здании от холода и лишней влаги.

Популярные материалы:

  1. Пеноплекс. Качественный теплоизолятор, способный прослужить больше простого пенополистирола. Мыши не прогрызают пеноплекс, структура не поглощает влагу. Соотношение стоимости и качества у такого материала самое лучшее.
  2. Пенополистирол не так хорош, как пеноплекс. Стоимость таких плит на 20-30% ниже. Материал применяется для утепления оснований на сухих пылеватых почвах с низким уровнем влажности.
  3. Пенополиуретан стоит дороже, но имеет массу достоинств. Между плитами не появляются стыки. Период эксплуатации продолжается 50 лет. Материал не поглощает влагу.

Монтаж утеплителя зависит от типа материала.

Как сделать фундамент мелкого заложения своими руками

Инструкция:

  1. Перед началом строительных работ отводится вода с поверхности, пятно застройки высыхает.
  2. Работа начинается только после поступления на площадку необходимых материалов. Каждый следующий этап выполняется сразу за предыдущим без промедления.
  3. Геотекстиль укладывается в траншею, чтобы песчаная подушка постепенно не заиливалась и не смешивалась с грунтом. Геотекстиль пропускает влагу и препятствует разрастанию корней.
  4. Наверх высыпается подушка из песка и щебня. Применяется ручная трамбовка или механический вибратор.
  5. Устанавливается опалубка и арматура, водопровод и канализация. Если создается цокольный этаж, заранее готовится место для хранения продуктов.
  6. Заливается цементный раствор постоянно без пауз, чтобы монолитная конструкция затвердела одновременно.
  7. После затвердения цемента опалубка удаляется, делается гидроизоляция.
  8. Делается отмостка с утеплением, чтобы понизить интенсивность морозного пучения, влияющего на мелкозаглубленный ленточный фундамент в морозы. Устанавливается экструдированный пенопласт.

Нельзя оставлять мелкозаглубленный фундамент без нагрузки на зиму. Если строительные работе не начинались до заморозков, бетонное изделие накрывается теплосберегающими материалами.

Неглубокие фундаменты: что это такое и почему мы их используем

При строительстве существует два типа фундаментов: мелкозаглубленные и глубокие. Фундамент является одной из наиболее важных частей конструкции, так как он передает общую нагрузку от самой конструкции на землю, обеспечивая устойчивость. Фундаменты мелкого заложения – это тип фундамента, используемый в конкретных зданиях и проектах.

Изображение взято из Understand Construction.

Что такое неглубокий фундамент?

Неглубокий фундамент — это тип фундамента здания, который расположен ближе к земле. Неглубокие фундаменты шире, чем глубокие, что делает их дешевле и быстрее строить. Они обычно используются при строительстве более легких и небольших конструкций.

Типы мелкозаглубленных фундаментов

Существует четыре типа мелкозаглубленных фундаментов:

1. Ленточные или сплошные фундаменты
2. Распорные или изолированные фундаменты
3. Комбинированные или консольные фундаменты
4. Фундаменты матовые или ростверковые

Сплошной или ленточный фундамент

Ленточный фундамент используется для поддержания несущей стены. Он спроектирован таким образом, чтобы опоры располагались так близко друг к другу, что перекрывали друг друга. Наличие прочного фундамента, который может специально поддерживать несущую стену, жизненно важно для поддержания устойчивости здания, а также для поддержания структуры и срока службы здания.

Изолированные или растянутые фундаменты

Распорные или изолированные фундаменты используются для поддержки отдельных колонн. Эта основа может быть круглой, квадратной или прямоугольной формы. Они также имеют толстую конструкцию, чтобы помочь распределить нагрузку по большей площади. Толстая конструкция помогает уменьшить давление, которое конструкция оказывает на определенное место, поскольку она равномерно распределяет вес по основанию.

Консольные или комбинированные фундаменты

Комбинированные или консольные фундаменты используются для поддержки двух колонн вместе. Они предотвращают перекрытие давления нагрузки или когда граница участка расположена слишком близко друг к другу, что распорное основание может сделать конструкцию неустойчивой. Использование комбинированного фундамента позволяет равномерно распределить нагрузку в сочетании с внутренней колонной.

Фундаменты на плотных или матовых плитах

Фундаменты на матовых или плотных плитах представляют собой тип плитного фундамента, который поддерживает ряд колонн и стен под всей конструкцией. Это требуется, когда давление грунта имеет низкую несущую способность и не позволяет использовать другие основания. Фундаменты из матов выдерживают все нагрузки сразу и равномерно передают вес на землю.

Строительная техника, используемая для фундаментов неглубокого заложения

Строительная техника используется на протяжении всего процесса строительства фундамента. Различные машины используются для расчистки земли, удаления мусора, копания и выравнивания, а затем заливки и укладки самого фундамента.

Расчистка земли

Первый шаг включает в себя подготовку места, где будет построено здание, и закладку фундамента. Бригада по подготовке площадки обычно использует такие машины, как экскаваторы и бульдозеры, чтобы очистить площадку от деревьев, камней и мусора перед копанием. Экскаваторы-погрузчики и бульдозеры являются важными частями оборудования в этом процессе, поскольку их конструкция и мощность позволяют легко удалять весь мусор, подготавливая место для фундамента.

Строительство ямы для фундамента

Второй шаг — вырыть яму для фундамента. Экскаваторы являются наиболее распространенными машинами для этой задачи. Экскаватор используется для углубления фундамента и полного выравнивания почвы, чтобы обеспечить стабильную среду для фундамента. Если фундамент неровный, все здание может быть кривым или неровным. Современные технологии в машинах могут сделать это намного проще.

Экскаваторы также используются при строительстве фундамента. Они могут создавать подпольные пространства, в которых заливается и оседает бетон, что помогает при укладке отдельных оснований и стен фундамента. Бетон, который заливается в подполье, помогает обеспечить прочную поверхность фундамента, чтобы предотвратить смещение здания или создание неровной конструкции.

Когда используются неглубокие фундаменты?

Неглубокие фундаменты обычно используются для проектов, которые меньше по размеру и легче по весу. Они распространены, когда самая нижняя готовая часть конструкции имеет глубину менее шести футов, а земля вокруг проекта имеет достаточную несущую способность. Когда эти две части совпадают, создается идеальная ситуация для стабильного неглубокого фундамента.

Этот тип фундамента чаще всего используется для небольших жилых и деревянных построек, таких как строительство дома или коттеджа.

Плюсы и минусы неглубоких фундаментов

Неглубокие фундаменты также имеют некоторые плюсы и минусы.

Pros

Неглубокие фундаменты именно так и называются: неглубокие. Это означает, что на расчистку и вскапывание земли уходит меньше времени. Строительство экономически выгодно, потому что требует меньшей глубины копания, а на самом деле строительство самого фундамента проще из-за меньшего размера.

Неглубокие фундаменты обычно сооружаются в более короткие сроки. Укладка фундамента и грунта под ним происходит быстрее, так как требуется меньше земли для покрытия. Построение самой конструкции можно начать раньше. В целом, весь проект может двигаться быстрее.

Минусы

Если это близко к воде, неглубокие фундаменты не могут быть использованы, потому что грунтовые воды могут повлиять на уплотнение и стабильность почвы. Важно убедиться, что грунт имеет надлежащую несущую способность, иначе это приведет к созданию неустойчивой конструкции. Неглубокие фундаменты в целом также имеют меньшую несущую способность, поэтому их можно использовать только в небольших и легких зданиях.

Неглубокие фундаменты 101

Фундамент — это самая нижняя часть конструкции, которая должна быть создана для обеспечения устойчивости. Фундамент обеспечивает прямой контакт с землей и переносит вес самой конструкции на почву под ней, обеспечивая прочную и стабильную конструкцию. Неглубокие фундаменты идеальны, когда они используются, когда строящееся здание менее интенсивное и имеет меньший вес.

Тим Форестелл

Тим Форестелл — один из соучредителей DOZR и коммерческий директор. Тим начал свою карьеру в отрасли в качестве вице-президента по операциям в Forestell Landscaping, прежде чем вместе с Кевином и Эрин основал DOZR. Помимо замечательной команды в DOZR, его любимой вещью в DOZR являются клиенты. Ежедневная работа с арендаторами DOZR позволяет ему заглянуть в эволюцию различных проектов и услышать истории о проектах, которые разрабатываются от начала до конца.

Курсы PDH онлайн. PDH для профессиональных инженеров. ПДХ Инжиниринг.

“Мне нравится широта ваших курсов HVAC; не только экологические курсы или курсы по энергосбережению

.





Рассел Бейли, ЧП

Нью-Йорк

“Это укрепило мои текущие знания и научило меня нескольким новым вещам в дополнение к

знакомству с новыми источниками

информации.”



Стивен Дедак, ЧП

Нью-Джерси

«Материал был очень информативным и организованным. Я многому научился, и они очень быстро отвечали на вопросы.

0 Это было на высшем уровне.

еще раз. Спасибо.”

Блэр Хейворд, ЧП

Альберта, Канада

“Веб-сайт прост в использовании. Хорошо организован. Я обязательно воспользуюсь вашими услугами снова.

Я прохожу вдоль вашей компании

Название другим на работе. “

Roy Pfleiderer, P.E.

New York

“. Курс был очень поучительным, особенно потому, что я думал, что уже знаком с

подробностями аварии в Канзасе

City Hyatt». 0081

Техас

“Мне очень нравится ваша бизнес-модель. Мне нравится иметь возможность просмотреть текст перед покупкой. Я нашел класс

информативным и полезным

в моей работе.”

Уильям Сенкевич, П.Е.

Флорида

“У вас отличный выбор курсов и очень информативные статьи. Вы

– лучшее, что я нашел.”





Рассел Смит, ЧП

Pennsylvania

«Я считаю, что такой подход позволяет работающему инженеру легко заработать PDH, предоставляя время для просмотра

материала».



Хесус Сьерра, ЧП

Калифорния

“Спасибо, что разрешили мне просмотреть неправильные ответы. На самом деле,

человек изучает больше

от неудач. “

Джон Скондры, P.E.

Пенсильвания

“. Курс был хорошо поставлен, и используйте Case Exaction.

способ преподавания». т. е. позволяя

Студент для рассмотрения курса

Материал перед оплатой и

Получение викторины. » курсы. Я, конечно, многому научился и

получил огромное удовольствие».0002 “Я очень доволен предлагаемыми курсами, качеством содержания материалов и простотой поиска и

онлайн-курсов

.”

Уильям Валериоти, ЧП

Техас

“Этот материал в значительной степени оправдал мои ожидания. Курс был прост для понимания. Фотографии в основном давали хорошее представление о

обсуждаемых темах.”



Майкл Райан, ЧП

Пенсильвания

“Именно то, что я искал. Нужен 1 балл по этике, и я нашел его здесь.”







Джеральд Нотт, П. Е.

Нью-Джерси

“Это был мой первый онлайн-опыт получения необходимых кредитов PDH. Это было

информативно, выгодно и экономично.

Я очень рекомендую его

для всех инженеров. “

Джеймс Шурелл, P.E.

Ohio

” Я ценю, что это «реальные миры», и это актуально для моей тренировки. , и

не основаны на каком-то неясном разделе

законов, которые не применяются

к 900 “нормальной практике”.0003

Марк Каноник, ЧП

Нью-Йорк

«Большой опыт! Я многому научился, чтобы вернуться к своему медицинскому устройству

организации».





Иван Харлан, ЧП

Теннесси

«Материал курса был хорошего содержания, не слишком математический, с хорошим акцентом на практическое применение технологий».





Юджин Бойл, ЧП

Калифорния

“Это был очень приятный опыт. Тема была интересной и хорошо представленной,

, а онлайн -формат был очень

, доступный и легкий до

с помощью. Благодарность.”

Патрисия Адамс, ЧП

Канзас

«Отличный способ добиться соответствия непрерывному обучению физкультуры в условиях временных ограничений лицензиата».





Джозеф Фриссора, ЧП

Нью-Джерси

«Должен признаться, я действительно многому научился. Это помогает иметь

печатный тест во время просмотра текстового материала. предоставлены фактические случаи

.”

Жаклин Брукс, ЧП

Флорида

“Общие ошибки ADA в дизайне объектов очень полезен. Тест

требовал исследования в

Документ , но Ответы были

9002 . Сытаясь изящно.

Гарольд Катлер, ЧП

Массачусетс

“Это было эффективное использование моего времени. Спасибо за разнообразие выбора

in traffic engineering, which I need

to fulfill the requirements of

PTOE certification.”

Joseph Gilroy, P.E.

Illinois

“A very convenient and affordable способ заработать CEU’s для моих требований штата Делавэр PG”. До сих пор все курсы, которые я посещал, были отличными.

Hope to see more 40%

discounted courses.”



Christina Nickolas, P.E.

New York

“Just completed the Radiological Standards exam and look forward to taking дополнительные

курсы. Процесс прост, и

намного эффективнее, чем

необходимость путешествовать. 0081

Айдахо

“Услуги, предоставляемые CEDengineering, очень полезны для инженеров-профессионалов

в получении единиц PDH

в любое время. Очень удобно.”



Пол Абелла, ЧП

Аризона

“Пока все было отлично! Поскольку я постоянно работаю матерью двоих детей, у меня не так много

времени, чтобы исследовать, где

получить мои кредиты от.”



Кристен Фаррелл, ЧП

Висконсин

90 “Это было очень познавательно и познавательно. Легко понять с иллюстрациями

и графиками; определенно облегчает

впитывание всех

теорий.”

Виктор Окампо, P.Eng.

Альберта, Канада

». Хороший обзор принципов полупроводника. Мне понравилось пройти курс по телефону

. .”

Клиффорд Гринблатт, ЧП

Мэриленд

“Просто найти интересные курсы, скачать документы и получить

викторина. Я буду ОКРЫВАЯ рекомендации

Вам PE, нуждающийся в

CE. тем во многих областях техники».0081

“I have re-learned things I have forgotten. I am also happy to benefit financially

by your promo email which

reduced the price

на 40%.”

Конрадо Касем, ЧП

Теннесси

“Отличный курс по разумной цене. Буду пользоваться вашими услугами в будущем.”







Чарльз Флейшер, ЧП

Нью-Йорк

«Это был хороший тест, и я фактически проверил, что я прочитал кодексы профессиональной этики

и правила Нью-Мексико

».



Брун Гильберт, ЧП

Калифорния

“Мне очень понравились занятия. Они стоили времени и усилий.”







Дэвид Рейнольдс, ЧП

Канзас

«Очень доволен качеством тестовых документов. Воспользуюсь сертификатом CEDengineerng

, когда потребуется дополнительная сертификация

».



Томас Каппеллин, ЧП

Иллинойс

«У меня истек срок действия курса, но вы все равно выполнили обязательство и поставили

ME, за то, за что я заплатил – много

! » для инженера”.0081

Хорошо расположен.

для дизайна дерева.”



Bryan Adams, P.E.

Minnesota

0081







Роберт Велнер, ЧП

New York

“У меня был большой опыт работы с прибрежным строительством – проектирование

Building и

EXPLAY DERUTIOR ERCOUT IT.



Денис Солано, ЧП

Флорида

“Очень понятный, хорошо организованный веб-сайт. Материал курса этики штата Нью-Джерси был очень

хорошо подготовлено. Мне нравится возможность загрузить учебный материал на

Обзор везде и

всякий раз, когда ».

Тим Чиддикс, P.E.

Colorado

9002 80″ Отлично

Colorado 9008 “. Сохраняйте широкий выбор тем на выбор».







Уильям Бараттино, ЧП

Вирджиния

“Процесс прямой, никакой чепухи. Хороший опыт.”







Тайрон Бааш, ЧП

Иллинойс

“Вопросы на экзамене были наводящими и демонстрировали понимание

материала. Тщательный

и всеобъемлющий. “

Майкл Тобин, стр. моя линия

работы. Я обязательно воспользуюсь этим сайтом снова.”







Анджела Уотсон, ЧП

Монтана

“Простота в исполнении. Никакой путаницы при подходе к сдаче теста или записи сертификата.”







Кеннет Пейдж, ЧП

Мэриленд

«Это был отличный источник информации о нагревании воды с помощью солнечной энергии.





Луан Мане, ЧП

Conneticut

“Мне нравится подход, позволяющий зарегистрироваться и иметь возможность читать материалы в автономном режиме, а затем

вернуться, чтобы пройти тест.”





Алекс Млсна, ЧП

Индиана

“Я оценил количество информации, предоставленной для класса. Я знаю

Это вся информация, которую я могу

Использование в реальных жизненные ситуации. »

Natalie Deringer, P.E.

South Dakota

9008 9003

South Dakota

90083

.

курс.”0081

“веб -сайт легко использовать, вы можете загрузить материал для изучения, затем вернуться

и пройти тест. .”

Майкл Гладд, ЧП

Грузия

“Спасибо за хорошие курсы на протяжении многих лет.”







Деннис Фундзак, ЧП

Огайо

“Очень легко зарегистрироваться, получить доступ к курсу, пройти тест и распечатать сертификат PDH

. Спасибо, что сделали этот процесс простым.”



Фред Шайбе, ЧП

Висконсин

“Положительный опыт. Быстро нашел курс, который соответствует моим потребностям, и прошел

PDH за один час за

Один час.

Стив Торкильдсон, P.E.

South Carolina

” Мне нравилось загрузить документы для обзора

“9008 9008, я любил загружать документы для обзора

9008 900″.

наличие для оплаты

материалов.”

Richard Wymelenberg, P.E.0003

“Это хорошее пособие по ЭЭ для инженеров, не являющихся электриками.”







Дуглас Стаффорд, ЧП

Техас

“Всегда есть возможности для улучшения, но я не могу придумать ничего в вашем

процессе, который нуждается в

улучшении.”



Томас Сталкап, ЧП

Арканзас

“Мне очень нравится удобство прохождения онлайн-викторины и немедленного получения сертификата

.”





Марлен Делани, ЧП

Иллинойс

“Обучающие модули CEDengineering – очень удобный способ доступа к информации по

многим различным техническим областям

2 за пределами

10080 Специализация одной из них

без

необходимо путешествовать ».

Гектор Герреро, P.E.

Georgia

Callow Fendation | Detailsed Explanation –

113133333333 3.

Большинство мелкозаглубленных фундаментов представляют собой простые бетонные основания. Фундамент колонны представляет собой квадратный бетонный блок со стальным армированием или без него, который воспринимает сосредоточенную нагрузку, приложенную к нему сверху колонной здания, и распределяет эту нагрузку по площади грунта, достаточно большой, чтобы допустимое напряжение смятия грунта составляло не превышен. Фундамент стены или ленточный фундамент представляет собой непрерывную полосу бетона, выполняющую ту же функцию, что и несущая стена (рис. 2.30 и 2.31).

Чтобы свести к минимуму осадку, фундаменты обычно располагаются на ненарушенном грунте. При некоторых обстоятельствах фундаменты могут быть сооружены с чрезмерно спроектированной насыпью, то есть землей, отложенной под наблюдением инженера-грунтовика. Инженер, работая по результатам лабораторных испытаний на уплотнение проб, взятых из грунта, используемого для отсыпки, следит за тем, чтобы грунт укладывался тонкими слоями при контролируемой влажности и уплотнялся в соответствии с подробных процедур, обеспечивающих известную несущую способность и долговременную стабильность.

Фундаменты бывают разных форм в различных системах фундаментов. В климатических условиях с небольшим промерзанием грунта или без него бетонная плита класса
с утолщенными краями является наименее дорогой системой фундамента и перекрытий, которую можно использовать, и она применима к одно- и двухэтажным зданиям любого типа конструкции (см. главу 14). для получения дополнительной информации о плитах по классу).

Или, в более холодных регионах, края плиты на уровне грунта могут поддерживаться более глубокими фундаментами стен, опирающимися на почву ниже линии промерзания. Для полов, приподнятых над землей, либо над подвалом, либо над подвалом, опора обеспечивается бетонными или каменными фундаментными стенами, опирающимися на бетонные ленточные фундаменты (рис. 2.32). При строительстве на склонах часто возникает необходимость сделать ступенчатые фундаменты для сохранения необходимой глубины фундамента во всех точках вокруг здания

(рис. 2.33). Если этого требуют грунтовые условия или меры предосторожности при землетрясениях, фундаменты колонн на крутых склонах могут быть соединены между собой железобетонными стяжками, чтобы избежать возможного дифференциального проскальзывания между фундаментами. Фундаменты не могут по закону выходить за границы участка, даже если здание построено вплотную к нему. Если бы внешний носок фундамента был просто отрезан на границе участка, фундамент не был бы симметрично нагружен колонной или стеной и имел бы тенденцию вращаться и разрушаться. Комбинированные фундаменты и консоли

Рис. 2.31 Эти бетонные фундаментные стены многоквартирного дома с еще не снятой стальной опалубкой опираются на фундаменты стен. Более подробные иллюстрации фундаментов стен и колонн см. на рисунках 14. 5, 14.7 и 14.11 и 14.13 (перепечатано с разрешения Ассоциации портландцемента из раздела «Разработка и контроль бетонных смесей»; фотографии: Ассоциация портландцемента, Скоки, Иллинойс)

Рисунок 2.30 Фундамент колонны и фундамент стены из бетона. Стальные арматурные стержни не показаны на этом рисунке для ясности. Роль стальной арматуры в конструкционных характеристиках бетонных элементов объясняется в главе 13.

Эти бетонные фундаментные стены многоквартирного дома с еще не снятой стальной опалубкой опираются на фундаменты стен. Более подробные иллюстрации фундаментов стен и колонн см. на рисунках 14.5, 14.7 и 14.11 и 14.13 (перепечатано с разрешения Ассоциации портландцемента из раздела «Разработка и контроль бетонных смесей»; фотографии: Ассоциация портландцемента, Скоки, Иллинойс)

Рисунок 2.32 Три типа подконструкций с мелкозаглубленными фундаментами. Плита на уклоне является наиболее экономичной во многих случаях, особенно там, где уровень грунтовых вод находится близко к поверхности земли. Подполье часто используется под деревянным или стальным перекрытием и
обеспечивает гораздо лучший доступ к сливу или трубопроводам и электропроводке, чем плита на уровне земли. Подвалы обеспечивают полезное пространство для жильцов здания.

Рисунок 2.33 Фундаменты на наклонных площадках, вид в разрезе здания. Ломаная линия указывает контур надстройки. Фундаменты стен делаются ступенчатыми, чтобы сохранить необходимое расстояние между нижней частью фундамента и поверхностью земли.

Фундаменты отдельных колонн, будь то кессоны, как показано здесь, или фундаменты колонн, часто соединяются железобетонными анкерными балками, чтобы уменьшить дифференциальное движение между колоннами. Наклонная балка отличается от анкерной балки тем, что она усилена для распределения непрерывной нагрузки от несущей стены на отдельные фундаменты. Фундаменты решают эту проблему, привязывая фундаменты внешнего ряда колонн к фундаментам следующего ряда таким образом, чтобы нейтрализовать любую тенденцию к вращению

(рисунок 2. 34). В ситуациях, когда допустимая несущая способность грунта низка по отношению к весу здания, фундаменты колонн могут стать достаточно большими, чтобы было более экономично объединить их в единый мат или плотный фундамент, поддерживающий все здание. Маты для очень высоких зданий могут иметь толщину 6 футов (1,8 м) и более и сильно армированы

(рис. 2.35). Там, где несущая способность грунта низкая и необходимо тщательно контролировать осадку, иногда используется плавающий фундамент. Плавающий фундамент аналогичен матовому фундаменту, но размещается под зданием на такой глубине, что вес грунта, извлеченного из котлована, равен весу здания над ним. Один этаж выкопанного грунта весит примерно столько же, сколько пять-восемь этажей надстройки, в зависимости от плотности грунта и конструкции здания

Читайте также: Источники камней

(рис. 2.36). Разрез здания с плавающим фундаментом. Здание весит примерно столько же, сколько грунт, вынутый для фундамента, поэтому напряжение в грунте под зданием остается таким же после строительства, как и раньше.

Читайте также : Фонд



Как определить глубину и количество скважин для геоструктур? [PDF]

🕑 Время прочтения: 1 минута

Определение необходимого количества и достаточной глубины скважин имеет решающее значение для сбора достаточного количества данных для проектирования и строительства таких геоструктур, как фундаменты, мосты, подпорные стены, откосы и насыпи.

Не существует специального правила для определения количества и глубины скважины. Таким образом, важную роль могут играть несколько факторов, таких как структурная важность, геологический характер грунта и доступность оборудования.

Следует в полной мере воспользоваться инженерным опытом и суждениями и следовать рекомендациям применимых норм для определения минимального количества и глубины скважин. Количество и глубина скважин должны охватывать зону грунта, на которую воздействует нагрузка геоструктуры.

Как определить количество и глубину скважин для геоструктур?
  • Количество скважин должно быть достаточным, чтобы обнаружить изменения в слое грунта на строительной площадке.
  • Если расположение нагрузок находится в пределах границ конструкции, то в месте наибольшей нагрузки необходимо пробурить хотя бы одну скважину.
  • В Таблице-1 показано минимальное количество скважин, основанное на площади предлагаемых зданий и должной осмотрительности в подразделениях.
  • За исключением очень плотных материалов или коренных пород, минимальная глубина скважины составляет 6 м.
  • Пробурить скважину глубиной не менее 3 м в коренной породе.
  • Для плотного крупнозернистого грунта и очень плотных глин увеличьте глубину бурения до 5–6 м, чтобы убедиться, что толщина слоя грунта достаточна.
  • Скважины должны проникать в очень мягкие отложения или насыпи ниже предполагаемой геоструктуры.
  • Для сжимаемых грунтов, таких как глина, глубина бурения равна наибольшему из значений ширины фундамента, умноженному на значение от 1 до 3, или глубине, на которой прирост напряжения, вызванный самой большой нагрузкой на фундамент, составляет менее 10 %.
  • Таблица 2 показывает минимальное количество и глубину для обычных геоструктур.
Площадь застройки, м 2 Number of boreholes Subdivision area, m 2 Number of boreholes
100 2 4000 2
250 3 8000 3
500 4 20000 4
1000 5 40000 5
2000 6 80000 7
5000 7 40000 15
6000 8
8000 9
10000 10
1615 Geostructure types Minimum borehole depth Minimum number of boreholes Shallow foundation 5m, or foundation width time a value ranging from 1 to 3 One but place boreholes в узловых точках по сеткам размером от 15мХ15м до 40мХ40м Глубокий фундамент 25-30м кроме скальной породы 3м1621 Подпорная стена 1-2 раза больше высоты стены, 3 м для стен на скальном основании Одна скважина для стен длиной менее 30 м,
Для стен длиной более 30 м; 1 на каждые 30 м или высоту стены, умноженную на значение от 1 до 2 Мост 25-30 м, за исключением коренной породы высотой 3 м Две скважины для опор, две скважины для устоев
  • 2138 проезжая часть Либо 6 м, либо удвоенная высота насыпи, в зависимости от того, что больше 1 на каждые 60 м
    Если грунт не сильно меняется, в противном случае 1 на каждые 120 м склона На склоне: 3 скважины
    По длине склона: 1 на каждые 60 м
    Если грунт не сильно меняется, в противном случае 1 на каждые 120 м Таблица-2: Минимальное количество и глубина скважин для различных Геоструктуры на основе типа грунта Рис. 2: Образец скважины

    Часто задаваемые вопросы

    Для чего нужна скважина?

    Скважины используются для отбора проб грунта, которые затем тестируются, чтобы получить достаточную информацию о строительной площадке, чтобы инженеры могли разрабатывать безопасные проекты и правильно выполнять строительные процессы.

    Какой должна быть глубина скважины в коренной породе?

    Глубина скважины в коренной породе должна быть 3м.

    Сколько скважин требуется для строительства моста?

    Необходимо минимум два отверстия для опоры моста и два отверстия для опор.

    Сколько скважин необходимо для адекватного отчета о почве?

    Не существует специального правила для определения количества и глубины скважины. Таким образом, важную роль могут играть несколько факторов, таких как структурная важность, геологический характер грунта и доступность оборудования.

    Какова минимальная глубина скважин для мелкозаглубленного фундамента?

    Минимальная глубина скважины для мелкозаглубленного фундамента составляет 5 м или ширину фундамента, умноженную на значение в диапазоне от 1 до 3.

    Подробнее:

    Как настроить планировку скважины для исследования различных фундаментов?

    Какие бывают ошибки в интерпретации скважинных данных для геологоразведки?

    заглубленный, мелкозаглубленный, определение, рекомендации СНиП, расчет уровня промерзания грунта уровень залегания грунтовых вод. На эту величину также влияет конструкция здания (с подвалом или без), принцип его использования (с отоплением или без), этажность и вес.

    Если говорить подробно, то это сумма, на которую нужно будет заглубить фундамент, чтобы он обеспечивал стабильную поддержку конструкции. Они бывают двух типов:

    Согласно строительным нормам, чтобы выдержать силы морозного пучения, подошва должна быть заглублена на 15-20 см ниже уровня промерзания для почвы. При выполнении этого условия фундамент называют «глубоким» или «заглубленным».

    При глубине промерзания более 2 метров земляные работы имеют очень большой объем, расход материалов тоже большой и цена очень высокая. При этом рассматриваются другие типы фундаментов – свайные или свайно-ростверковые, а также возможность закладки выше нормативной точки промерзания. Но это возможно только при наличии грунтов с нормальной несущей способностью, обязательном утеплении цоколя и фундамента, а также при устройстве утепленной отмостки. При этом глубина размещения уменьшается в несколько раз и обычно составляет менее метра.

    Иногда фундамент заливают прямо на поверхность. Это вариант для хозяйственных построек, причем скорее всего из дерева. Только она в таких условиях способна компенсировать возникающие искажения.

    Содержание статьи. глубоко копать фундамент

  • 6 Неглубокий фундамент
    • 6.1 Принцип работы мелкозаглубленного фундамента
  • Предварительное исследование

    Прежде чем приступить к планированию дома, вы должны решить, где на участке вы хотите разместить дом. Если уже есть геологические изыскания, учитывайте их результаты: чтобы с фундаментом было меньше проблем, он имел наименьшую стоимость, желательно выбирать наиболее «сухой» участок: там, где грунтовые воды находятся как можно ниже.

    В первую очередь необходимо определиться с местом для дома на участке

    Далее в выбранном месте проводятся геологические исследования грунта. Для этого бурятся шурфы глубиной от 10 до 40 метров: это зависит от структуры слоев и планируемой массы постройки. Колодцев делают не менее пяти: в тех точках, где намечены углы и посередине.

    Средняя стоимость такого исследования около 1000 долларов. Если планируется масштабное строительство, то сумма не сильно скажется на бюджете (средняя стоимость дома 80-100 тысяч долларов), но может сэкономить вы от многих проблем. Так что в этом случае заказывайте исследование у профессионалов. Если вы хотите построить небольшую постройку – небольшой домик, дачу, баню, беседку или зону барбекю, то вполне возможно провести изыскания самостоятельно.

    Геологическое исследование своими руками

    Для проверки геологического строения грунтов вооружаемся лопатой своими руками. Во всех пяти точках — по углам будущей конструкции и посередине — придется вырыть глубокие ямы. Размер: метр на метр, глубина – не менее 2,5 м. Делаем стены ровными (хотя бы относительно). Выкопав яму, возьмите рулетку и лист бумаги, отмерьте и запишите слои.

    Для самостоятельного изучения грунта под фундамент потребуется выкопать аналогичные котлованы глубиной около 2,5 метров

    Что можно увидеть в разделе:

    Часто возникают трудности при попытке различить глиносодержащие грунты. Иногда достаточно просто посмотреть на них: если преобладает песок и есть вкрапления глины, перед вами супесь. Если преобладает глина, но есть и песок, то это суглинок. Ну а глина не содержит никаких включений, тяжело копается.

    Есть еще один способ, который поможет вам убедиться, насколько правильно вы определили землю. Для этого скатайте из увлажненного грунта руками (между ладонями, как когда-то в детском саду) валик и согните его в бублик. Если все рассыпалось, то это малопластичный суглинок, если развалилось, то это пластичный суглинок, если осталось целым, то это глина.

    Определившись с тем, какой у вас грунт на выбранном участке, можно приступать к выбору типа фундамента.

    Глубина заложения фундамента в зависимости от уровня грунтовых вод

    Все конструктивные особенности описаны в СНиП 2.02.01-83*. В целом все можно свести к следующим рекомендациям:

    Как видите, в основном уровень заложения фундамента определяется наличием грунтовых вод и тем, насколько сильно промерзают грунты в регионе. Именно морозное пучение вызывает проблемы с фундаментами (или изменение уровня грунтовых вод).

    Глубина промерзания грунта

    Чтобы примерно определить, до какого уровня промерзают грунты в вашем регионе, достаточно посмотреть на карту ниже.

    По этой карте можно примерно определить уровень промерзания грунтов в регионе (для увеличения размера картинки щелкните по ней правой кнопкой мыши)

    Но это усредненные данные, поэтому значение можно определить для конкретный момент с очень большой ошибкой. Для пытливых умов представляем методику расчета глубины промерзания грунта в любой местности. Необходимо знать только средние температуры за зимние месяцы (те, в которых среднемесячная температура отрицательная). Вы можете рассчитать его самостоятельно, формула и пример расчета выложены ниже.

    Формула расчета глубины промерзания

    Д фн – глубина промерзания в регионе,

    До – коэффициент, учитывающий типы грунтов:

    • для грубых грунтов он равен 0,34;
    • для песков с хорошей несущей способностью 0,3;
    • для рыхлых песков 0,28;
    • для глин и суглинков – 0,23;

    М т – сумма среднемесячных отрицательных температур за зиму в вашем районе. Найдите метрологическую статистику для вашего региона. Выбрать месяцы, в которых среднемесячная температура ниже нуля, сложить их, найти квадратный корень (функция есть на любом калькуляторе). Подставляем результат в формулу.

    например будем строить на глине. Средние зимние температуры по региону: -2°С, -12°С, -15°С, -10С, -4°С.

    Расчет промерзания грунта будет следующим: 2+12+15+10+4=43, находим квадратный корень из 43, это 6,6;

  • Д фн = 0,23 * 6,6 = 1,52 м.
  • Получили, что расчетная глубина промерзания для заданных параметров: 1,52 м. Это еще не все, учтите, понадобится ли обогрев, и если да, то какие температуры будут поддерживаться в нем.

    Если здание неотапливаемое (баня, дача, строительство займет несколько лет), используется повышающий коэффициент 1,1, что позволит создать запас прочности. В этом случае глубина фундамента равна 1,52 м * 1,1 = 1,7 м.

    Если здание отапливается, то и грунт получает часть его тепла и меньше промерзает. Поэтому при наличии нагрева коэффициенты снижаются. Их можно взять со стола.

    Коэффициенты, учитывающие наличие отопления в здании. Получается, чем теплее в доме, тем на большую глубину нужно закапывать фундамент (чтобы увеличить размер картинки, щелкните по ней правой кнопкой мыши)

    Так, если в помещениях постоянно поддерживается температура выше +20°С, полы утеплены, то глубина фундамента будет 1,52 м * 0,7 = 1,064 м. Это уже меньше затрат, чем углубляться в 1,52 м.

    В таблицах и картах показан средний уровень за последние 10 лет. Вообще, наверное, стоит использовать в расчетах данные за самую холодную зиму, которая была за последние 10 лет. Примерно с одинаковой частотой случаются аномально холодные и бесснежные зимы. И при расчетах желательно на них ориентироваться. Ведь вас не успокоит, если, отстояв 9лет, 10 числа ваш фундамент треснет из-за слишком холодной зимы.

    Как глубоко копать фундамент

    Вооружившись этими цифрами и результатами исследования местности, вам нужно выбрать несколько вариантов фундамента. Самые популярные – ленточные и столбчатые или свайные. Большинство специалистов сходятся во мнении, что при нормальной несущей способности грунта их подошва должна находиться на 15-20 см ниже глубины промерзания. Как его рассчитать, мы описали выше.

    Фундамент мелкозаглубленный

    Лента мелкозаглубленная может иметь глубину 60 см. При этом он должен опираться на грунт с нормальной несущей способностью. Если глубина плодородного слоя больше, то увеличится и глубина ленточного фундамента.

    С малозаглубленными ленточными фундаментами для легких зданий все очень просто: они хорошо работают. Комбинация со срубом или брусом – экономичный и в то же время надежный вариант. Если в ленте есть изгибы, то эластичная древесина с ними прекрасно справляется. Каркасный дом чувствует себя на такой основе почти так же хорошо.

    Тщательнее рассчитывать нужно, если тыловые собираются строить из легких строительных блоков (газобетон, пенобетон и т.п.) на мелкозаглубленном ленточном фундаменте. Они не лучшим образом реагируют на изменение геометрии. Тут нужен совет опытного и, конечно же, грамотного специалиста с большим стажем.

    Конструкция фундамента плитного типа

    Но ставить мелкозаглубленный ленточный фундамент под тяжелый дом невыгодно. Чтобы передать всю нагрузку, ее нужно сделать очень широкой. В этом случае плита, скорее всего, будет дешевле.

    Как работает мелкозаглубленный фундамент

    Этот тип используется, когда бороться с силами пучения слишком дорого и не имеет смысла. В случае мелкозаглубленных фундаментов с ними не борются. Можно сказать, что их игнорируют. Они просто заставляют фундамент и дом подниматься и опускаться вместе с набухшей почвой. Поэтому их еще называют «плавающими».

    Все, что необходимо, это обеспечить устойчивое положение и жесткое соединение всех частей фундамента и элементов дома. А для этого нужен правильный расчет.

    Могут ли корни деревьев повредить фундамент?

    Деревья могут косвенно способствовать повреждению фундамента, но большую роль часто играют другие факторы

    Вы сидите на крыльце и наслаждаетесь освежающим чаем со льдом. Листья шелестят с твоего прекрасного клена. Его тень спасает от палящего жаркого полуденного солнца.

    Ваш сосед останавливается и говорит: «Корни этого большого старого дерева повредят ваш фундамент. Возможно, ты захочешь срубить его, пока не стало слишком поздно.

    Стоит ли волноваться? Ответ зависит.

    Деревья не являются прямой причиной повреждения фундамента. Они могут при определенных условиях косвенно способствовать этому.

    Вода, почва и ваш фундамент

    Деревья — это живые организмы, которым для выживания требуется вода. Их корни извлекают воду из почвы.

    Некоторые типы почвы, такие как глина, сильно сжимаются при высыхании, например, при длительной засухе.

    Сами по себе корни деревьев не повреждают фундамент. Это сжатие из-за засухи, которое может отрывать поддерживающую почву вокруг или под фундаментом. Это оставляет место для неравномерного оседания фундамента, что может привести к трещинам.

    Большое дерево рядом с домом может усугубить проблему, вытягивая дополнительную влагу из почвы.

    Но виноваты не только деревья.

    Неправильная обратная засыпка может привести к проблемам

    Когда строители возводят фундамент дома, приходится рыть большую яму. На раскопанном участке остаются углубления и ложбины. Эти места необходимо засыпать почвой, которая легче родной целины.

    После заливки фундамента необходимо также засыпать грунтом стены фундамента.

    Чтобы компенсировать это, строители уплотняют насыпной грунт, чтобы он приблизился к окружающему грунту. Неправильно уплотненная засыпка может привести к оседанию грунта и позволить воде стекать к фундаменту.

    Если засыпка тяжелая из глины, существует большая вероятность усадки во время засухи.

    После длительных засух значительная усадка почвы вокруг и под домом может привести к тому, что вода от проливных дождей попадет в трещины, которые могли образоваться из-за неравномерной осадки фундамента.

    Глинистые почвы также сильно расширяются во влажном состоянии. После продолжительных дождей или после сильного таяния снега на стены фундамента может оказываться сильное давление, что приводит к образованию трещин, через которые может проникнуть вода.

    В ряде домов в районе Оттавы возникли проблемы с фундаментом после нескольких месяцев засухи в 2012 году, за которыми последовали обильные дожди.

    В повреждении фундамента часто обвиняют большие деревья возле дома, но большую роль может играть множество других факторов.

    Глубина фундамента

    Дома с мелкозаглубленным фундаментом более подвержены повреждениям от засухи, так как почва ближе к поверхности высыхает быстрее, чем более глубокая почва. Корни деревьев потенциально могут расти под домом и легче впитывать влагу. Это может привести к оседанию и трещинам фундамента.

    Корни деревьев с трудом дорастают до основания полностью цокольного фундамента и, как правило, не проникают в прочное основание.

    Корни должны расти у основания фундамента, чтобы способствовать значительному ущербу, причиняемому засухой.

    Повторяющиеся циклы засухи, сменяющиеся проливными дождями, имеют больше шансов повлиять на дома с более мелким фундаментом.

    Выравнивание, дренаж, озеленение вокруг дома

    Земля по периметру дома должна иметь уклон, чтобы вода не скапливалась вокруг фундамента. Водосточные трубы должны выходить достаточно далеко, чтобы вода могла стекать из дома.

    Неправильный дизайн сада вокруг фундамента также может препятствовать стоку воды и способствовать образованию луж.

    Протекающая канализация может просачивать воду в почву, давая корням деревьев источник влаги. Корни могут войти и заблокировать старые стоки с жесткими соединениями или плохими уплотнениями. Водонепроницаемые стоки не представляют проблемы.

    Поддерживайте равномерное содержание влаги

    Хотя важно, чтобы вода стекала с вашего фундамента, не менее важно поддерживать постоянную влажность почвы для предотвращения ее усадки.

    Кустарники и небольшие растения, посаженные вокруг дома, могут помочь. Их корни удерживают почву на месте и предотвращают эрозию.

    Слой мульчи может удерживать влагу и замедлять испарение. Это также позволяет осадкам проникать в почву более равномерно. Не укладывайте толстые слои мульчи непосредственно на фундамент, так как это может привлечь вредителей, таких как термиты.

    Если во время засухи вы видите зазор между почвой и фундаментом, значит, почва нуждается во влаге. Вы можете использовать капельный шланг, чтобы медленно добавлять влагу. Капельный шланг присоединяется к крану и имеет небольшие отверстия, позволяющие воде капать медленно и с постоянной скоростью. Уложите шланг по периметру фундамента. Как только разрыв закроется, вы можете уменьшить количество и частоту полива.

    Срубить дерево — это крайняя мера.

    На вашем участке могут быть взрослые деревья, часто посаженные предыдущими домовладельцами.

    Прежде чем вы решите удалить дерево, вы должны убедиться, что корни деревьев действительно присутствуют в основании фундамента.

    Если засыпка вокруг фундамента не была уплотнена должным образом, корни деревьев могут прорасти вниз при встрече с более рыхлой почвой. Возможно, вы сможете найти эти корни, копая в пределах нескольких футов от вашего фундамента. Их часто можно найти на пару футов ниже. Если вы найдете какие-либо корни, обрежьте их.

    В менее распространенных случаях вам может потребоваться выкопать землю до основания фундамента, чтобы удалить корни.

    Можно установить корневой барьер для предотвращения повторного роста, хотя это может быть дорого.

    Срубить дерево — это всегда крайняя мера. В Оттаве на участках площадью менее одного гектара требуется разрешение на удаление любого дерева диаметром 20 и более дюймов.

    Для объектов площадью более одного гектара требуется одобренный городом отчет о сохранении деревьев для удаления любого дерева диаметром 4 дюйма или более.

    Учитывайте это при посадке дерева

    Деревья часто несправедливо обвиняют в повреждении фундамента. Они обеспечивают множество преимуществ, таких как естественная красота, тень и фильтрация загрязняющих веществ. Так что давай, сажай дерево!

    Чтобы защитить свой фундамент, имейте в виду следующее:

    • Сажайте медленнорастущие деревья с менее агрессивными корнями, такие как дуб или сахарный клен
    • Избегайте ивы, гледичии, серебристого клена или вяза, если у вас нет большой двор
    • Корни деревьев могут вырасти в два, а то и в три раза больше высоты дерева
    • Знать полный размер дерева, до которого вырастет
    • Сажайте деревья достаточно далеко от дома — не менее 20 футов (но это действительно зависит от размера и порода дерева)

    Когда следует обратиться к специалисту по ремонту фундамента?

    Деревья не представляют такой большой проблемы для фондов, как многие говорят.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
