Глубина заложения ростверка свайного фундамента: устройство и особенности

Содержание

• Ростверк
• Особенности применения
• Устройство ростверка
• Как выбрать глубину заложения ростверка
• Недостатки свайно-ростверкового фундамента

Для того чтобы любая постройка стояла прочно и прослужила не одно десятилетие необходимо устойчивое и прочное основание. Но иногда специфика грунта, а также неблагоприятные условия делают закладку фундамента дорогим удовольствием. В настоящее время уже давно нашлась отличная альтернатива – свайно-ростверковый фундамент. Но, разумеется, даже при таком типе основания необходимо точно знать чему будет равна глубина заложения ростверка свайного фундамента.

к содержанию ↑

Ростверк

Прежде чем говорить об основании из свай, необходимо разобраться с таким понятием, что такое ростверк, зачем он нужен и каких видов он бывает. Ростверк представляет собой верхнюю часть фундамента, причем не только свайного, но и столбчатого. Наиболее часто применяют балки, которые монтируются таким образом, что вся нагрузка от несущих элементов конструкции равномерно распределяется на весь фундамент. Кроме того, ростверк служит и опорой для монтажа конструктивных элементов самого строящегося здания. Иногда вместо балок монтируют монолитные плиты.

Для легких конструкций ростверк может одновременно служить и фундаментом. К примеру, при строительстве хозпостроек, настил из бревен или бруса будет одновременно являться и фундаментом и ростверком всей конструкции. Его укладывают непосредственно на подготовленное и засыпанное щебнем, песком крупных фракций или гравием основание.

Различают ростверки трех типов:

• высокие;
• повышенные;
• низкие.

Высокий ростверк располагается значительно выше земли, при повышенном типе его основание расположено вровень с землей, а низкий ростверк заглубляется в землю. Такая техника в основном применяется во время строительства жилых многоэтажных конструкций.

В настоящее время ростверки изготавливают преимущественно из бетона или железобетона, а вот дерево и металл используются крайне редко.

к содержанию ↑

Особенности применения

Если говорить о целесообразности применения оснований свайно-ростверкового типа, то сегодня это один из наиболее экономичных вариантов. Такой фундамент идеально использовать на грунтах, обладающих глубоким уровнем промерзания и на особо пучинистых почвах. В таких условиях сваи устанавливают ниже имеющейся глубины промерзания грунта.

Для того чтобы опоры, в качестве которых и используются сваи, обладали высокой несущей способностью, под каждой сваей монтируют плиту и жестко закрепляют. Это необходимо для того чтобы зимой, когда особо пучинистые грунты стремятся вытолкнуть сваю наружу за счет промерзания и увеличения в объеме, плита достаточно эффективно этому препятствовала.

Глубина заложения свайного ростверка в условиях сильной мерзлоты, должна быть такой, при которой теплообмен между самим основанием и грунтом сведен к минимуму. Если теплообмен будет осуществляться, возможна такая ситуация при которой значительно оттаявший грунт начнет проседать.

Следует отметить, что в настоящее время данный тип фундамента получил широкое распространение в частном строительстве, ввиду своей экономичности.

Несмотря на то, что во многих климатических зонах глубина промерзания почвы незначительна. Многие стараются закладывать именно свайные фундаменты. Основные причины заключаются в том, что такой фундамент обходится дешевле, его можно установить за короткое время, а прослужит он не меньше широкого распространенного бетонного основания. В основном опоры приходится заглублять на глубину от 1,5 метров. Для малоэтажных индивидуальных жилых домов их связывают поверху ленточным ростверком.

к содержанию ↑

Устройство ростверка

Когда опоры станут достаточно прочными, между ними устраивают песчаный слой, который тщательно трамбуется. С двух сторон от опор выставляют опалубку. Расстояние между сваей и опалубкой равно толщине стен постройки. Высота равна высоте цоколя будущего здания. Далее в опалубку закладывают металлический каркас из прутков арматуры, который сваривают со стержнями на сваях. После этого заливают бетонный раствор, когда бетон полностью схватится, снимают опалубку, а песок удаляют.

к содержанию ↑

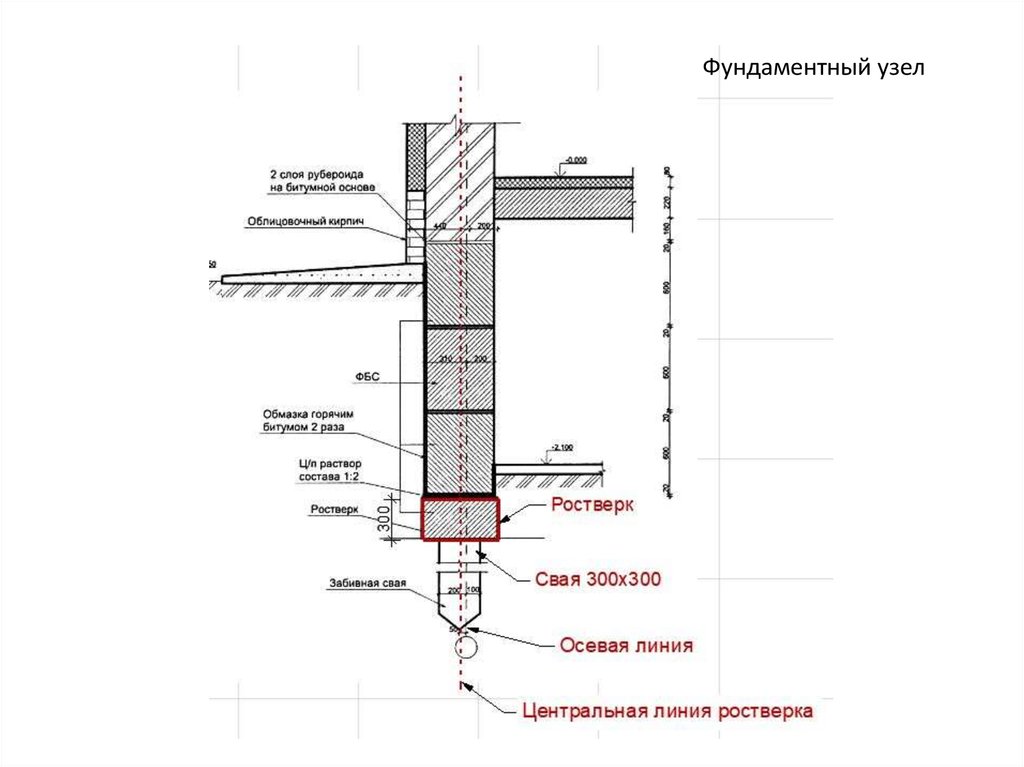

Как выбрать глубину заложения ростверка

Для того чтобы узнать основные параметры необходимо учесть следующие факторы. Выбор глубины заложения ростверка зависит:

1. От типа грунта.
2. Глубины промерзания почвы.
3. Уровня грунтовых вод.
4. Тип конструкции строящегося здания.

К примеру, на участках где преобладают пучинистые почвы, глубина должна быть не меньше имеющегося значения глубины промерзания почвы. Ростверк для построек промышленного значения принято располагать ниже уровня пола подвального помещения.

Для того чтобы облегчить устройство свайного фундамента ростверк должен находиться выше грунтовых вод. Исключение возможно только в одном случае, когда сваи выполнены из древесины. Здесь ростверк наоборот должен находиться в самой минимальной отметке, которая располагается ниже уровня подземных вод.

Если на участке строительства преобладает не пучинистый и достаточно плотный грунт, то ростверк строения, у которого не будет подвального помещения, может располагаться над поверхностью почвы на 10-15 см. сваи в таких случаях устанавливают в один или несколько рядов под вдоль каждой стены.

На почвах с не пучинистыми грунтами целесообразно выполнять устройство подушки из керамзита. Ее устраивают под ростверками, под наружными стенами. Толщина данного слоя составляетоколо30 см. Возможно вместо шлака использовать песок крупных фракций, но толщина слоя должна быть больше и составлять 50 см.

Для внутренних стен ростверк допускается устраивать выше технического подполья, для построек без подвала. Если участок имеет значительные уклоны и перепады, то допускаются уступы и в самих опорах.

к содержанию ↑

Недостатки свайно-ростверкового фундамента

Следует отметить, что, несмотря на множество плюсов у данного типа фундамента есть и свои недостатки. Основной минус, как раз и получается от того что глубина заложения свайного ростверка в зависимости от строения и свойств грунта может способствовать трудностям при обустройстве цоколя. В основном это вызвано тем, что между поверхностью почвы и опорами образуется пустое пространство. Его обязательно необходимо заполнить и теплоизолировать, чтобы минимизировать потери тепла в холодное время года.

В основном, когда устройство фундамента этого типа выполняется самостоятельно, невыполнение основных строительных норма может привести к потерям свойств основания. Для того чтобы этого избежать следует рассмотреть самые частые ошибки, допускаемые застройщиками.

1. В процессе заложения основания не обеспечена жесткая сцепка между ростверком и опорами. Это приводит к тому, что зимой, когда грунт начинает вспучиваться, расширяясь в объеме, он стремится опрокинуть опору. Если опоры плохо зафиксированы, то тяжесть постройки может попросту вдавить их в землю. Учитывая, что при несвязанном каркасе, несущие нагрузки также не распределяются равномерно, столбы могут уйти в землю в разных частях конструкции, что приведет к повреждению самой постройки или даже ее разрушению.
2. Для участков с особо пучинистыми почвами, в опалубку необходимо устанавливать плиты пенополистирола. в дальнейшем они будут выполнять роль амортизаторов, распределяя нагрузку, и предотвращать подпол от промерзания.
3. Глубина заложения ростверка свайного фундамента должна соответствовать установленным нормам, как и глубина заложения самих свай. Если опоры недостаточно заглублены, то в случае, когда строение даст усадку, свободное пространство под полом может исчезнуть. А силы, возникающие при промерзании грунта, стремятся поднять фундамент. Силы воздействия неравномерны, поэтому на стенах могут появиться трещины и сколы.
4. Неправильный расчет несущей способности основания. Его необходимо выполнять от значения, на которое промерзает почва в зимний период, а также от свойств самой почвы. Самая маленькая плотность у песчаных и суглинистых грунтов. При ошибках в расчетах велика вероятность того, что будущее здание будет «гулять», опускаясь или поднимаясь в зависимости от разности температур.

Если избежать главных ошибок и учесть все нюансы при возведении свайного фундамента, то в результате можно получить очень прочное основание. Возводить свайный фундамент можно, не затрачивая больших средств. Но подготовительные работы и тщательная оценка и изыскание свойств грунта – обязательное условие для того, чтобы основание прослужило многие десятки лет.

плюсы и минусы, а так же пример расчета ростверка и отзывы владельцев

Свайные фундаменты являются радикальным методом решения проблемы слабонесущих или обводненных грунтов.

Они опираются на глубинные твердые пласты, свободно проходя сквозь поверхностные проблемные наслоения, что делает возможным строительство на торфяниках, плывунах и прочих непригодных для создания традиционных фундаментов почвах.

Учитывая распространенность подобных участков на территории России, особенно в северных регионах, можно смело утверждать, что свайные основания имеют не меньшую важность, чем ленточные фундаменты.

Нередко их используют даже на относительно устойчивых грунтах, рассматривая возможность подъема уровня грунтовых вод и подтопления в весенний период. Наиболее распространенный тип свайных оснований, о котором пойдет речь в этой статье — свайно-ростверковый фундамент.

Рассмотрим его возможности и особенности конструкции.

Содержание статьи

• 1 Что такое свайно-ростверковый фундамент?
  • 1.1 С монолитным ростверком
• 2 Устройство
• 3 Когда следует его возводить
• 4 Плюсы и минусы
• 5 Виды
• 6 Типы свай
• 7 Как рассчитать глубину промерзания
• 8 Расчет ростверка
• 9 Технология возведения
• 10 Основные ошибки при возведении
• 11 Отзывы владельцев
• 12 Полезное видео
• 13 Заключение

Что такое свайно-ростверковый фундамент?

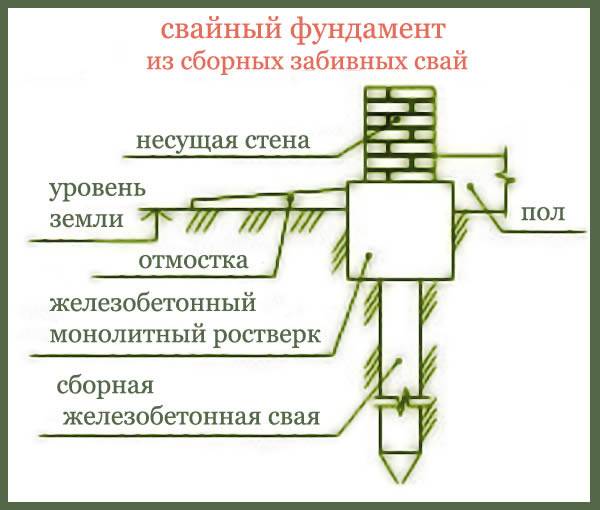

Свайно-ростверковый фундамент — это опорная конструкция, состоящая из системы вертикальных опор (свай), входящих в жесткий контакт с плотными слоями грунта (глинистыми, крупнообломочными или скальными), и наружного пояса обвязки, несущего стены дома и передающего нагрузку на сваи.

Все вопросы и методики строительства свайно-ростверковых оснований регулируются СНиП 2.02.03-85. Существуют разные варианты конструкции, в которых используются те или иные виды свай, размеры и материал ростверка.

Сочетания этих элементов дают возможность получить наиболее подходящую конструкцию фундамента, обладающую оптимальным набором параметров для заданных условий.

ОБРАТИТЕ ВНИМАНИЕ!

Свайно-ростверковый фундамент очень похож на свайно-ленточный тип, что вызывает немало споров и разночтений. Некоторые специалисты объединяют их в единую группу, другие принципиально делят их по способу опоры ленты. Общего мнения они так и не достигли, что необходимо учитывать при изучении специальной литературы.

С монолитным ростверком

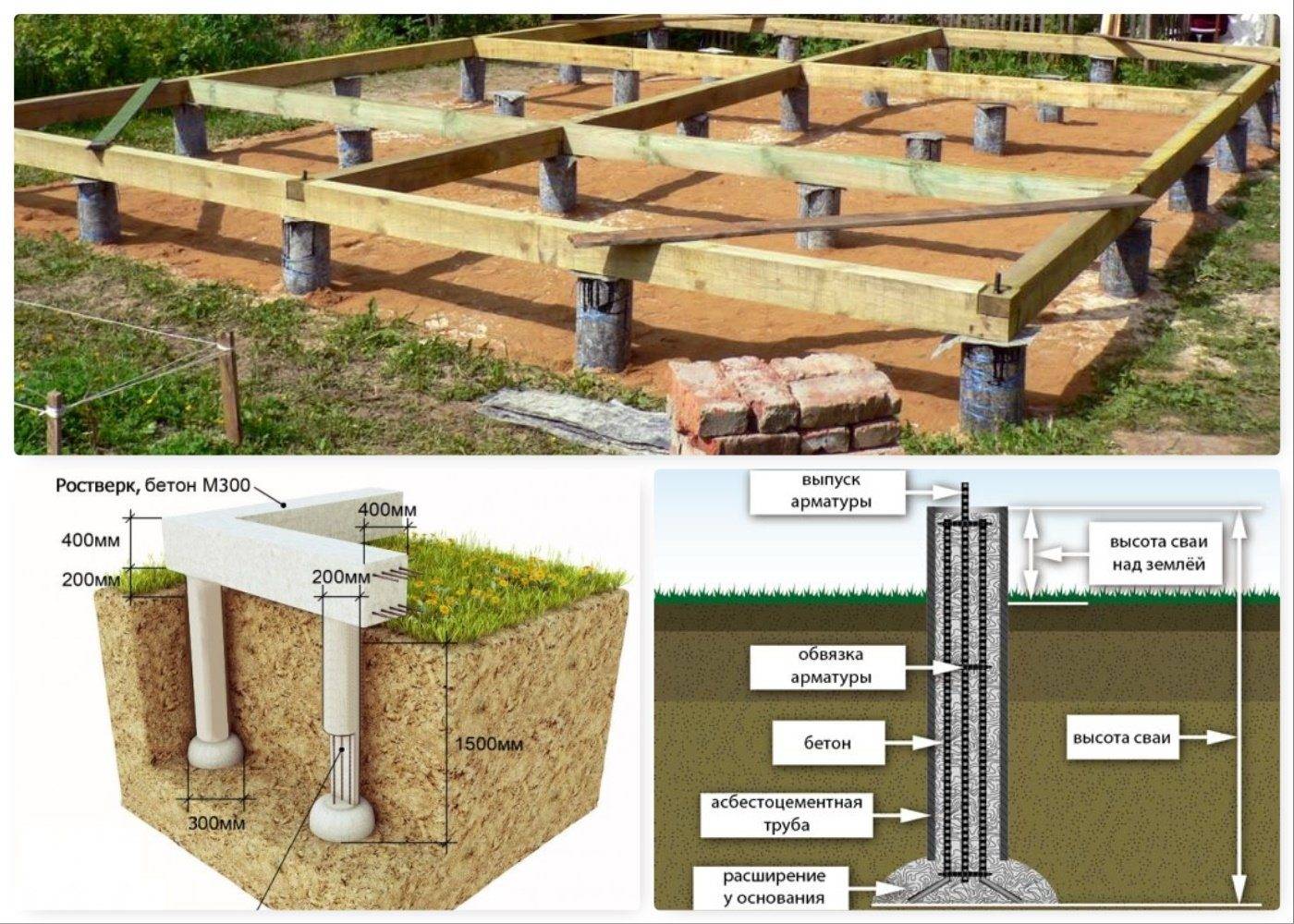

Свайный фундамент с монолитным ростверком представляет собой систему свай, погруженных в грунт на необходимую глубину.

На верхней части устанавливается монолитный железобетонный ростверк, который имеет со сваями общий арматурный каркас и максимально жестко связан с ними.

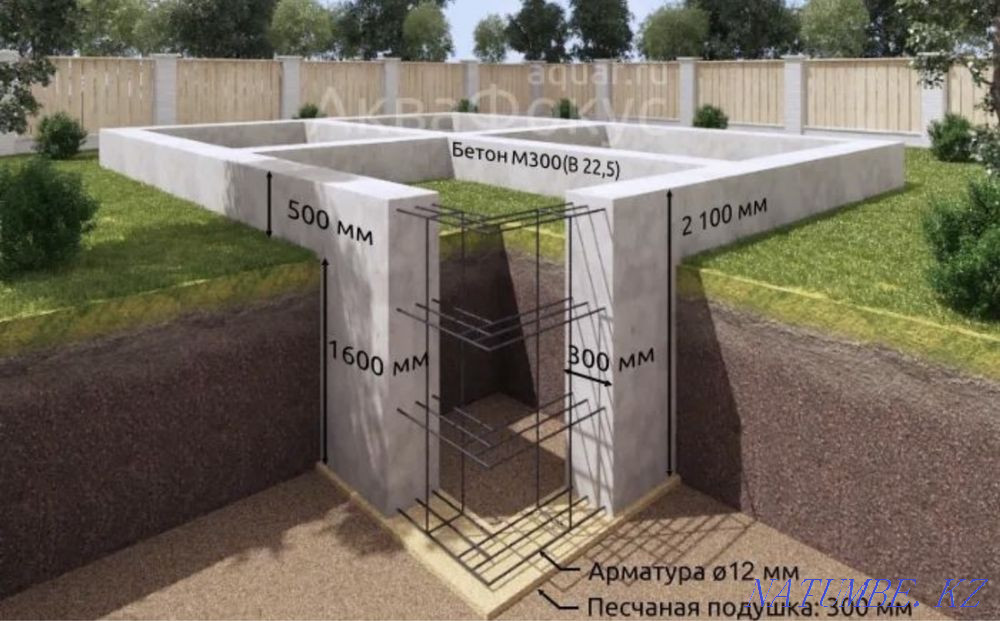

Внешне ростверк выглядит как некое подобие традиционной ленты, но разница между ними в том, что лента передает нагрузку на поверхность грунта, а ростверк распределяет ее по системе вертикальных опор и, через них, на плотные слои грунта.

При этом, в большинстве случаев, габариты о общие параметры у ленты и ростверка мало отличаются и обладают практически равными возможностями. Свайно-ростверковый фундамент такого типа представляет собой максимально жесткую конструкцию, способную выдерживать все внешние нагрузки.

В частности, такое основание отлично себя зарекомендовало на проблемных грунтах, расположенных на склоне. Подобна конструкция — единственная, способная выполнять свои функции в подобных условиях.

Устройство

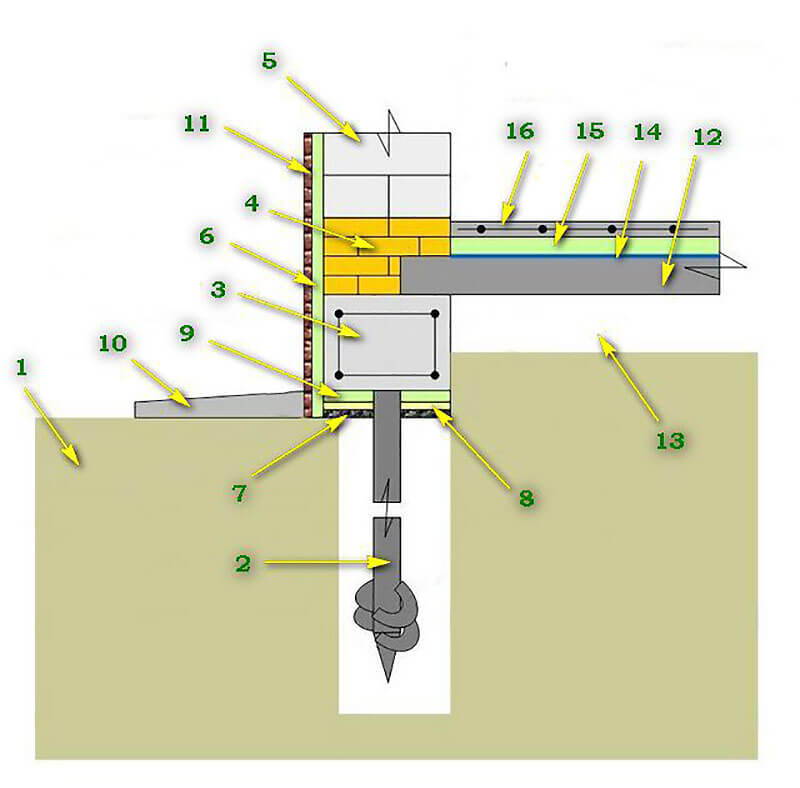

Свайно-ростверковый фундамент состоит из вертикальных опор, установленных рядами, кустами или в виде свайного поля. Порядок расположения свай определяется материалом и габаритами постройки, ее конфигурацией и сосредоточением массивных элементов, нуждающихся в прочной и надежной опорной конструкции.

Так же от расчетных параметров будущей постройки зависит глубина погружения свай, нередко их тип и материал. Погруженные сваи обрезаются на одинаковую высоту, чтобы образовалась горизонтальная площадь.

Если использованы железобетонные сваи, обрезке подлежат только бетонные части, а арматуру оставляют для сварки с армпоясом ростверка.

Если планируется металлический или деревянный ростверк, арматуру также обрезают, а на верхушки свай устанавливают специальные конструкционные элементы — оголовки, представляющие собой род колпака с посадочной площадкой под монтаж балок обвязки.

Когда следует его возводить

Свайно-ростверковый фундамент преимущественно изготавливают из железобетона. Это выдвигает вполне определенные требования к условиям строительства в части температуры воздуха — она не должна опускаться ниже +5°.

Это обеспечивает нормальный процесс застывания бетона и позволяет получить прочную отливку с заданными качествами. Поэтому оптимальным временем для строительства является теплое время года, в идеале — с конца апреля по конец октября (в некоторых регионах этот диапазон уже и ограничен тремя летними месяцами).

Не менее важными являются погодные условия, которые способны полностью испортить условия для выполнения работ — длительные дожди могут превратить строительную площадку в сплошное болото, что исключает всякую возможность строительства.

Эти особенности необходимо учитывать при планировании и определении сроков выполнения работ.

Плюсы и минусы

Достоинствами свайно-ростверкового фундамента являются:

• Возможность строиться на проблемных, обводненных или слабонесущих грунтах.
• Высокая несущая способность, прочность.
• Относительная простота конструкции, возможность самостоятельного выполнения работ.
• Многовариантность, позволяющая менять при необходимости те или иные элементы.
• Небольшие объемы земляных работ.
• Способность прочно устанавливаться на уклонах, плывунах, складках.
• Устойчивость к внешним воздействиям, переносимость морозного пучения или подвижек почвы.
• Экономичность, небольшой расход материалов. Некоторые виды свай могут быть изготовлены прямо на площадке, что снижает объемы транспортных перевозок и использования спецтехники.

Существуют и заметные минусы:

• Нет возможности создания подвала или полноценного цокольного этажа.
• Существует необходимость тщательного обследования участка с бурением пробных скважин или погружение свай.
• Необходимо строго придерживаться технологических требований и следить за качеством материалов.

ВАЖНО!

При создании ростверка монолитного типа потребуется довольно большой срок выдержки бетона — 28 дней. Если сваи также отливают прямо на площадке, появляется необходимость организации одновременной заливки всего основания для экономии времени.

Виды

Существуют разные варианты конструкции свайно-ростверковых оснований, различающихся по соответствующим признакам:

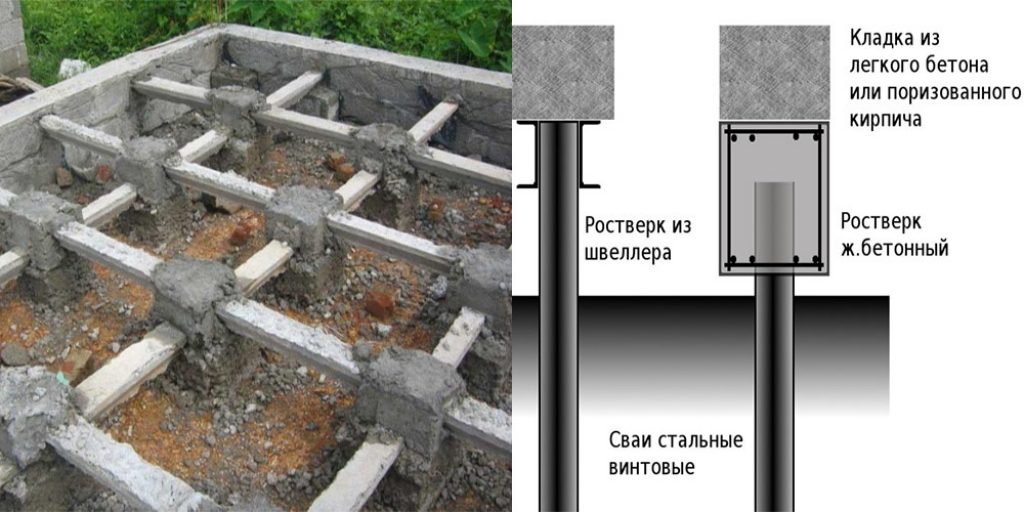

• Материал ростверка. Бывают деревянные, металлические и железобетонные конструкции. Выбор обычно бывает обусловлен весом и размерами постройки, особенностями климата и прочими внешними причинами.
• Высота конструкции. Различают погруженные в грунт и расположенные на дневной поверхности виды. С точки зрения долговечности и сохранности материалов предпочтительнее внешние конструкции, не имеющие контакта с грунтовой влагой. Погруженные в грунт — только железобетонные варианты, древесина и металл в таких условиях подолгу не служат.

Практика показывает, что погружение бетонной ленты в грунт нецелесообразно. При этом, открытый ростверк образует воздушный холодный зазор под перекрытием первого этажа, что затрудняет подвод коммуникаций и требует устройства специальных гидроизолированных траншей.

Это увеличивает трудозатраты и повышает расход материалов.

Типы свай

Существуют разные конструкции свай:

• Сваи-стойки. Вертикальные опоры, находящиеся в плотном контакте с твердыми слоями грунта. Обеспечивают максимальную устойчивость и несущую способность.
• Висячие сваи. Удерживаются за счет силы трения между боковыми стенками и грунтом, а также за счет уплотненной грунтовой подушки под наконечником. Опоры на твердые слои не имеют. Прочность обеспечивается за счет площади контакта — чем длиннее свая, тем надежнее она установлена. Способны внезапно давать осадку из-за подземных изменений гидрогеологии.

По типу погружения существуют:

• Забивные. Погружаются в грунт с помощью специальных механизмов. Имеют максимальную несущую способность и устойчивость, но создают немалую опасность при погружении для всех построек, расположенных поблизости.

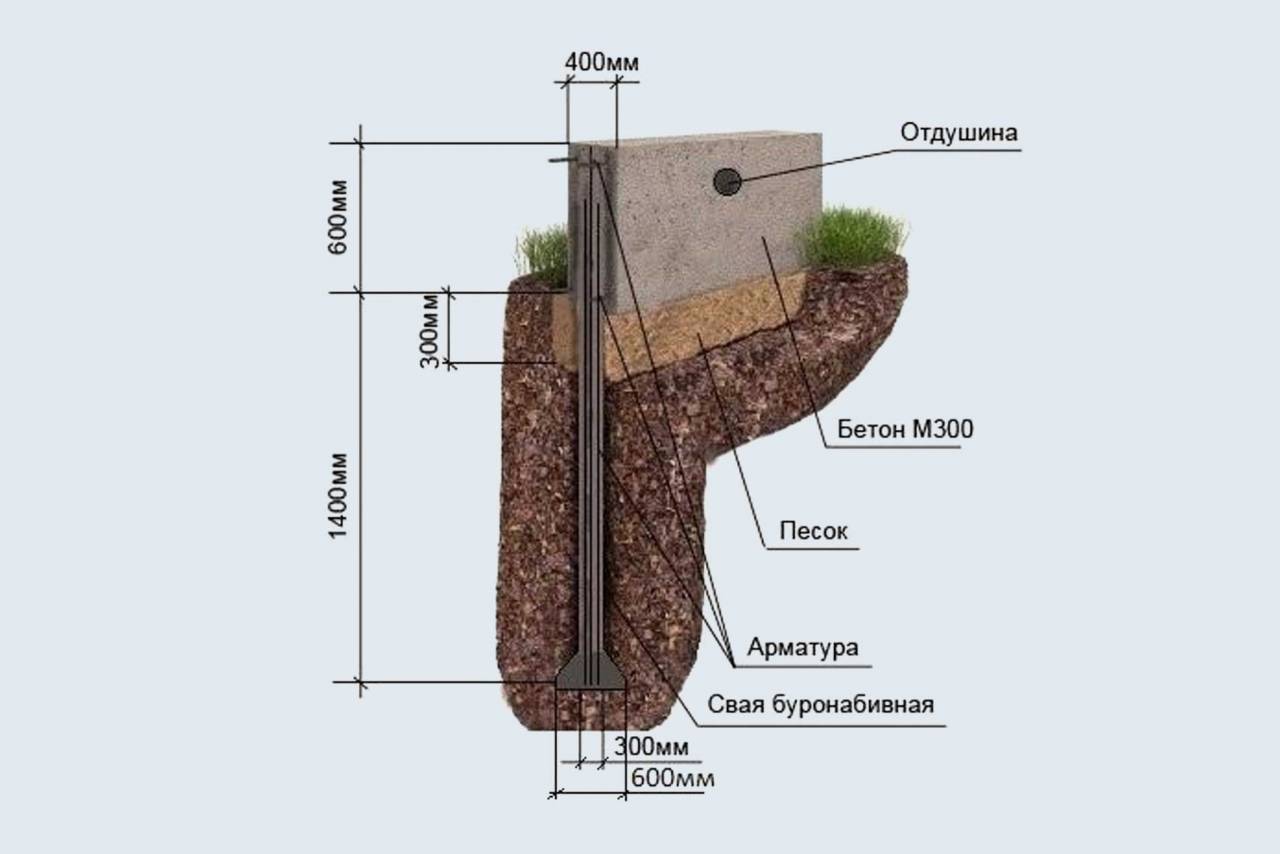

• Литьевые. Эти сваи представляют собой железобетонные отливки, изготовленные непосредственно на площадке. В пробуренную скважину устанавливают арматуру и заливают бетон, получая прочный вертикальный стержень.
  Удобны для самостоятельного изготовления.
• Винтовые. Специфический вид свай, погружаемых в грунт путем завинчивания (наподобие шурупа). Позволяют самостоятельную установку, не требуют предварительной подготовки или земляных работ.

Материалом для свай могут служить:

• Древесина. Традиционный материал, но сегодня деревянные сваи практически сошли со сцены, уступив место более долговечным и удобным видам.
• Металл. Кроме винтовых свай, специальных конструкций не производится. Используют массивные куски швеллера, рельса, двутавра и т.д. Недостаток металлических свай — электрохимическая коррозия, от которой их практически невозможно защитить.
• Железобетон. Из него делают забивные и набивные сваи, получая прочные и устойчивые к нагрузкам опоры. Является самым распространенным материалом, устойчивым ко всем нагрузкам и практически в 3 раза более долговечным, чем металлические сваи.

Выбор типа свай обусловлен техническими требованиями и условиями строительства. Чаще всего используются забивные или буронабивные железобетонные стержни.

Как рассчитать глубину промерзания

Глубина погружения свай всецело зависит от уровня залегания плотных слоев грунта. Расчетными методами она не определяется.

Необходимо либо пробное бурение, либо погружение эталонной скважины, способные продемонстрировать истинное положение грунтовых слоев.

По результатам пробных работ выводится глубина залегания, которую используют при расчетах.

Расчет ростверка

Расчет ростверка — ответственная и крайне сложная инженерная задача. Все, что может сделать неподготовленный человек самостоятельно — вычислить количество материалов, необходимых для создания той или иной конструкции.

Для полного расчета надо обратиться в специализированную организацию. Как минимум, можно воспользоваться онлайн-калькулятором (лучше несколькими), чтобы получить определенные данные.

Для самостоятельного подсчета количества материалов требуется определить общую длину ростверка. Если планируется деревянный или металлический пояс, эта длина и будет являться нужным количеством материала. С бетонными конструкциями несколько сложнее:

Пример расчета: допустим, имеется дом 6 : 8 с двумя внутренними несущими стенами 6 и 4 м.

Тогда общая длина ростверка:

(6 + 8) · 2 + 6 + 4 = 38 м.

Затем считаем объем. Для этого надо вычислить площадь сечения.

Если лента имеет 40 см в высоту и 30 в длину, площадь сечения составит:

0,4 · 0,3 = 0,12 м 2.

Объем бетона, необходимый для отливки:

0,12 · 38 = 4,56 м3.

ОБРАТИТЕ ВНИМАНИЕ!

При выполнении расчетов необходимо использовать одинаковые единицы измерения, иначе полученные значения будут некорректными.

Технология возведения

Порядок действий:

• Подготовка. Площадь участка освобождается от посторонних предметов и растений, производится тщательная разметка. Колышками отмечаются точки установки свай.
• Подготовка скважин. На отмеченных точках производится бурение на заранее определенную глубину. Внутрь скважин сразу закладываются гильзы из пластиковых труб или свернутого рубероида. Собирается и опускается в каждую скважину арматурный каркас.
• Заливка бетона. Полости скважин заполняют бетоном, штыкуют его, удаляя пузырьки воздуха. Залитый бетон выдерживают в течение 20 дней до набора конструкционной прочности.
• Сборка опалубки. Пока застывают скважины, производится тщательная сборка опалубки под заливку ростверка. Обычно используют обрезную доску толщиной 25-40 мм. Щиты собирают и устанавливают в нужном положении, контролируя совпадение по осям и горизонтали. Внутренняя часть застилается полиэтиленом или рубероидом.
• Арматурный пояс. Каркас собирается и устанавливается внутрь опалубки. Арматура, торчащая из скважин, сваривается со стержнями ростверка, образуя единый пояс.
• Заливка ростверка. После затвердения скважин производят заливку ростверка. Используется бетон марок М200 и выше. Заливку выполняют за один раз, без длительных перерывов. После этого раствор штыкуют, накрывают полиэтиленом или мешковиной и выдерживают 28 дней до полного застывания.

Опалубку можно снимать через 10 дней после заливки. По окончании срока выдержки приступают к дальнейшим работам.

Основные ошибки при возведении

Типичными ошибками, которые часто встречаются при строительстве свайно-ростверковых оснований, являются:

• Слабое соединение свай и ростверка, снижающее устойчивость и прочность конструкции.
• Отсутствие воздушного зазора между высоким ростверком и грунтом.
• Увеличенные пролеты между сваями, вызывающие прогиб балок ростверка и появление трещин между основанием и стенами.

Все эти ошибки являются следствием недостатка опыта у строителей или неправильного расчета свайного поля, допустившего слишком большие расстояния между опорами.

Все эти недочеты требуют устранения путем усиления соединений, установки дополнительных опор и создания качественного фальш-цоколя.

Работы достаточно сложные и ответственные, но совершенно необходимые, иначе срок службы дома будет значительно уменьшен.

Отзывы владельцев

Рассмотрим свидетельства владельцев домов:

Ваше мнение

Количество проголосовавших Знакомы с технологией? Оставьте свой отзыв!

Сортировать по: Самые последниеНаивысший баллНаиболее полезноХудшая оценка

Будьте первым, чтобы оставить отзыв.

Показать еще

Знакомы с технологией? Оставьте свой отзыв!

• Ваше мнение

Судя по отзывам, все владельцы получили качественно выполненный фундамент, способный выполнять свои задачи в существующих условиях. Соблюдение технологии и использование качественных материалов — гарантия успеха и долговечности опорной конструкции.

Полезное видео

В данном видео вы узнаете, как произвести монтаж свайно-ростверкового фундамента:

Заключение

Среди всех альтернативных вариантов, только свайные основания могут успешно выполнять свои функции на проблемных и слабонесущих грунтах. Это делает их ценными и популярными видами фундамента, широко используемые во многих регионах страны.

Прочность, надежность и долговечность, помноженные на сложные или совсем неподходящие грунтовые условия, обеспечивают свайно-ростверковым опорным системам высокую оценку среди пользователей и строителей.

Такой выбор дает не только гарантию устойчивости, но и позволяет сэкономить немалые средства, что делает сваи предпочтительными среди большинства владельцев участков под застройку.

Что такое Фонд Пирса? Типы, преимущества, расположение

class=”eliadunit”>

Фундамент пирса — это один из типов фундамента, который в основном используется для мостов, плотин и других крупных сооружений. Он также используется при строительстве высотных зданий. В этой статье мы обсудим, что такое свайный фундамент, а также типы свайных фундаментов, преимущества, детали конструкции фундаментных свай и предпочтительное расположение свай.

Что такое Фонд Пирса?

A Фундамент представляет собой набор цилиндрических колонн большого диаметра для поддержки надстройки и передачи больших накладываемых нагрузок на твердые слои ниже. Он стоял в нескольких футах над землей.

Фундамент опоры передал нагрузку от надстройки на нижележащий грунт или горную породу. Он строится путем рытья ямы в земле и последующего заполнения ее бетоном или камнем.

Он также известен как «Стоечный фундамент» «Колонного фундамента».

Опоры часто используются в местах, где грунт недостаточно стабилен для поддержки других традиционных типов фундаментов.



Типы основания для опор

В зависимости от материала, используемого для строительства, существует четыре типа столбчатых фундаментов. Это:

1. Кирпичные опоры
2. бетонные опоры
3. Буровые кессоны или опоры
4. Деревянные опоры
5. Стальные опоры

В зависимости от конструктивной конфигурации различают четыре типа столбчатых фундаментов.

1. Балка и ферма
2. Колонка и крышка
3. Плита
4. Свая

Кирпичные пирсы

Кирпичные сваи — один из самых популярных типов фундаментов как для жилых, так и для коммерческих зданий. Они чрезвычайно прочны и могут прослужить много лет при правильном уходе. Они сделаны из бетона, кирпича или камня и обычно армированы стальными стержнями или арматурой.

Кладочные опоры обычно используются для зданий, которые расположены в районах с высокой несущей способностью грунта. Они также часто используются в районах с неровным грунтом или высоким уровнем грунтовых вод. Их можно строить на любом типе почвы, но чаще всего они используются на песчаных или глинистых почвах.

Бетонные опоры

Фундамент из бетонных свай — это тип фундамента, в котором для поддержки конструкции используются опоры из бетона. Опоры обычно размещаются через равные промежутки под конструкцией и часто используются в сочетании с другими типами фундамента, например, фундаментом.

Бетонные опоры чрезвычайно прочны и могут выдерживать большой вес. Они также устойчивы к огню и термитам. Они требуют минимального ухода и могут прослужить много лет при правильном уходе.

Деревянные пирсы

Деревянные опоры — еще один популярный тип фундамента как для жилых, так и для коммерческих зданий. Они изготавливаются из обработанной под давлением древесины и обычно армируются стальными стержнями или арматурой.

Деревянные опоры обычно используются в районах с высокой несущей способностью грунта. Они также часто используются в районах с неровным грунтом или высоким уровнем грунтовых вод. Деревянные пирсы можно строить на любом типе грунта, но чаще всего они используются на песчаных или глинистых грунтах.

Фундамент стального пирса

Фундамент из стальных свай — это тип глубокого фундамента, который используется для поддержки конструкций, построенных на мягком или нестабильном грунте. Стальные опоры вбиваются в землю до тех пор, пока они не достигнут твердого слоя почвы или скалы. Фундамент из стальных опор затем соединяется с конструкцией с помощью стальных тросов или стержней. Этот тип фундамента часто используется для мостов, зданий и других крупных сооружений.

Буровые кессоны или опоры

Буровые кессоны обычно относятся к цилиндрическому фундаменту. Буровой кессон в значительной степени представляет собой сжатый элемент, подвергающийся осевой нагрузке сверху и реакции снизу. Существует три типа буровых кессонов:

• Бетонный кессон с увеличенным дном
• Кессон из стальной трубы с заполнением трубы бетоном
• Кессоны с бетонным и стальным сердечником в стальной трубе

класс=”элиадунит”>

Опоры для балок и балок

Фундаменты из балок и балок подходят для небольших мостов и зданий. В этом типе фундамента опора строится с использованием балки или фермы. Балка или ферма поддерживается колоннами. Колонны имеют круглую или квадратную форму. Балочный или балочный фундамент подходит для небольших мостов и зданий.

Опора колонны и крышки

Столбчатый фундамент подходит для средних и больших мостов. В этом типе фундамента опора строится с использованием колонны. Колонка поддерживается колпачком. Шляпка бывает круглой или квадратной формы. Столбчато-столбчатый фундамент подходит для средних и больших мостов.

Стойки для перекрытий

Плитный столбчатый фундамент подходит для зданий. В этом типе фундамента опора строится с использованием плиты. Плита поддерживается колоннами. Колонны имеют круглую или квадратную форму. Плитный столбчатый фундамент подходит для зданий.

Свайные опоры

Свайно-столбчатый фундамент подходит для мостов и зданий. В этом типе фундамента опора строится с помощью сваи. Свая забивается в землю. Свайно-столбчатый фундамент подходит для строительства мостов и зданий.

Преимущества фундамента Pier

Основание пирса находится в прибрежных районах. У него много преимуществ:

• Этот метод прост и требует меньшего количества материалов и труда. Необходимые материалы легко доступны
• Широкий выбор вариантов дизайна. Существуют различные материалы, которые мы можем использовать здесь для улучшения эстетического вида, а также это остается в нашем бюджете
.
• Фундамент для пирса экономит деньги и время, так как не требует обширных земляных работ и большого количества бетона
• Наносит минимальный ущерб почвенной среде. для раскопок можно использовать лопату, а существующие корни и почвенные организмы остаются в основном нетронутыми. По истечении срока полезного использования здания участок будет легче восстановить до естественного состояния, чем участок с полноценным подвалом.
• Поскольку вода поднимает дом над землей, наводнения не могут повредить постройки.
• Пространства между домом и землей достаточно для прокладки между ними инженерных коммуникаций, таких как водопровод и электрические провода.
• Рабочие могут легко проникнуть под пространство между домом и землей для решения вопросов, связанных с сантехникой и электрикой, так как там достаточно места для ползания.
• По полу, который не опирается на твердую поверхность, удобно ходить, он полезен для людей с артритом и болями в спине
• Осмотр возможен при большем диаметре валов
• Инженеры могут изменить конструкцию, когда захотят, если это необходимо
• Вибрация грунта, обычно связанная с забивными сваями, отсутствует в случае строительства буронабивных свай.
• Несущая способность может быть увеличена за счет расширения днища (в материалах, не поддающихся обрушению).

Детали конструкции фундамента пирса

Детали конструкции фундаментного пирса:

Расстояние между опорами фундамента

Фундамент пирса обычно возводится на высоте 1-1,5 фута над землей. Этот зазор (на каком расстоянии друг от друга находятся столбы фундамента) необходим для предотвращения проникновения влаги, так как влага повреждает деревянные конструкции.

Форма и размер опор

Форма опор:

• Квадрат
• Прямоугольный
• Круг

Диаметр опор обычно составляет 6 дюймов, 8 дюймов, 10 дюймов и 16 дюймов. Глубина основания опор ниже глубины промерзания. Глубина около 5-6 метров.

Способы выполнения

Есть много способов сделать столбчатый фундамент. Кладка является наиболее удобным способом среди них. Но процесс не идеален. Стопка кирпичей не укладывается непосредственно в отверстие. Складной столб то полностью стоит на земле, то опускается в стену, и выглядит не быстро и приятно.

Используемые материалы

Дерево, кирпич, бетон и т. д. используются в фундаментах свай. Но чаще всего используется железобетон. Он обеспечивает наибольшую прочность на сжатие и обладает высокой устойчивостью к деформации растяжения. Кроме того, армированные монолитные столбы выдерживают любые виды обледенения и не трескаются под действием этих сил. А развести бетонную смесь и залить ее в отверстия совсем несложно.

Типы поперечного сечения

Существует много типов сечений фундаментных столбов. Она может быть цилиндрической, винтовой или коробчатой, а также более сложной формы с уширением нижней части стоек. Уширение может увеличить площадь основания и тем самым увеличить несущую способность фундамента. Вес дома будет распределяться по большей площади.

Технологии Пирса Фонда

Самый распространенный способ заключается в рытье квадратной или прямоугольной ямы. Размер которого на 4-8 дюймов больше необходимого диаметра столба. Затем в котлован устанавливается опалубка, задающая форму будущего фундамента; затем ставится арматурный каркас и заливается бетон. После этого опалубку снимают и закрывают столбом. Эта технология позволила нам изготавливать железобетонные столбы различной формы, но требует относительно значительного количества земляных работ и применения съемной опалубки. Установка каждой новой стойки для фундамента следующая – в вырытый колодец устанавливаем опалубку, которая подпирает борта распорки. Внутри опалубки находится арматурный каркас. Арматурный каркас гарантирует, что арматура останется на месте.

Ростверк

Верх опорного фундамента, соединяющий отдельные стойки в единую конструкцию, называется ростверком . Когда требуется передать большие конструкционные нагрузки от колонн, простенков или стоек на грунт с низкой несущей способностью, применяют ростверковый фундамент. Зачастую ростверк оказывается более легким и экономичным.

Подходящее состояние для основания пирса

Фундамент пирса используется в следующих условиях:

• При наличии в верхних слоях разложившихся пород, а под ними залегают подстилающие слои прочных пород, в таких условиях применяют столбчатые фундаменты.
• Поскольку твердые глины оказывают большое сопротивление при забивке несущей сваи, в таких ситуациях удобно использовать столбчатые фундаменты.
• Применяется, если дом строится из бревна, бруса или каркаса, так как столбы малы по сравнению с другими фундаментами
• При необходимости возведения строения на склоне используется столбчатый фундамент
• Почва должна иметь низкую несущую способность воды, если только столбы не просядут под тяжестью дома

Часто задаваемые вопросы

В чем разница между каменным и бетонным столбчатым фундаментом?

Каменные опоры изготавливаются из бетона, кирпича или камня и обычно укрепляются стальными стержнями или арматурой. Бетонные опоры изготавливаются только из бетона.

Кладочные опоры обычно используются для зданий, которые расположены в районах с высокой несущей способностью грунта. Бетонные столбчатые фундаменты обычно используются для зданий, расположенных в районах с низкой несущей способностью грунта.

ключевые слова:

фундаменты для пирсов, бетонные пирсы, фундаменты для столбов и пирсов, строительство фундаментов для пирсов, пирсы для фундаментов домов, пирсы для бетонных домов, столбы для пирсов, строительство пирсов, стальные пирсы, фундаменты из цементных пирсов, строительство дома на пирсах, строительство дома на бетонных пирсах, фундамент столба, опора столба, фундамент столба и фундамента, фундамент столба и столба, расстояние между блоками столбов, расстояние между фундаментными столбами, фундаментные столбы новое строительство

класс=”элиадунит”>

Пирс Фундамент – Подробно | Типы основания пирса

Кишан Чхапола

Что такое Фундамент для пирса

Фундамент для пирса

Фундамент для пирса представляет собой набор цилиндрических колонн большого диаметра, которые поддерживают надстройку и передают большие сверхвысокие нагрузки на нижний прочный слой.

Он возвышался на несколько футов над землей, также известный как «Основание почты».

Типы основания для столбов:

Существует 2 типа основания для столбов

1. Каменная или бетонная опора
2. Кессон буровой

1. Каменные или бетонные опоры

Каменные опоры

Каменные или бетонные опоры зависят от уровня слоя. При наличии хорошего несущего слоя до 5 м применяют каменные сваи. Размер и форма пирса в зависимости от характера грунта, глубины залегания и т. д.

Бетонный пирс изготавливается из бетона. Это сборные, а также монолитные опоры, сборные железобетонные опоры, встроенные в фактор, а затем вбитые в землю в необходимом месте. Сборный железобетонный пирс обычно армируется стальной проволокой.

При выступании хорошего несущего слоя на 5 м ниже уровня земли в вырытых котлованах можно использовать кирпичную кладку или бетонные фундаментные столбы.

Сборный железобетонный пирс обычно армируется стальной проволокой, как правило, с поперечным сечением от 30 до 50 см и длиной 20 м, а в нижней части пирса устанавливается литой стальной пирс.

2. Кессон буровой

Кессон буровой

Кессон буровой обычно относится к цилиндрическим фундаментам. Буровой кессон представляет собой сжатый элемент, на который действует осевая нагрузка сверху и реакция снизу.

Буровые кессоны обычно бурят механическим способом. Кассианы буровые трех типов

• Бетонный кессон с увеличенным днищем
• Кессон из стальной трубы с заполнением трубы бетоном
• Кессоны с бетонным и стальным сердечником в стальной трубе

Детали конструкции основания пирса:

Расстояние между основаниями пирса

Расстояние между пирсами обычно устанавливается на высоте 1-1,5 фута над землей. Этот зазор (насколько далеко друг от друга стоят столбы фундамента) необходим для предотвращения повреждения деревянной конструкции влагой.

Форма и размер опор

Опоры могут быть изготовлены из различных материалов

• Дерево
• Кирпич
• Полнотелый бетон

Форма опор :

• Квадрат
• Прямоугольный
• Круг

Диаметр опор обычно 6 дюймов, 8 дюймов, 10 дюймов, 16 дюймов. Глубина фундамента пирса ниже глубины промерзания. Глубина около 5-6 метров.

Материалы, используемые в опорах

В опорах используются дерево, кирпич, бетон и т. д. . Но чаще всего используется железобетон. Он обеспечивает самую высокую прочность на сжатие и обладает высокой устойчивостью к растягивающим нагрузкам. Кроме того, армированные монолитные колонны выдерживают любые морозы и не трескаются под действием этих сил. А развести бетонную смесь и залить в отверстия довольно просто.

Фундамент пирса для сарая

Фундамент пирса сарая

• A Фундамент под навес не является строго постоянным фундаментом. Он состоит из ряда бетонных блоков, уложенных прямо на землю (иногда выкапывается неглубокая яма и засыпается щебнем), затем верхняя часть блока укладывается поверх основного этажа. К опоре примыкают балки сарая.
• Нам нужно 6 опор, по 3 на длинную сторону для навеса 8 футов x 12 футов

Ремонт фундамента пирса

Некоторые средства для ремонта Фундамент пирса

• Перепрошивка
• Перестройка или добавление штабелей пирса
• Замена дерева
• Добавление опоры к балке

Типы сечений

Существует несколько типов сечений фундаментных столбов. Она может быть цилиндрической, винтовой или коробчатой, или более сложной формы, при которой нижняя часть стоек может быть расширена. Расширение позволяет увеличить площадь основания и тем самым повысить несущую способность фундамента. Вес дома будет распределяться по большой площади.

Ростверк в фундаменте пирса

Верх фундамента пирса, соединяющий разные стойки в единую конструкцию, называется ростверком. При необходимости передачи больших конструкционных нагрузок от колонн, опор или стоек на грунты с низкой несущей способностью применяют ростверковые фундаменты. Зачастую ростверк оказывается более легким и экономичным.

Преимущества пирса

• Этот метод прост и требует меньшего количества материалов и труда. Необходимый материал легко доступен.
• Существует множество вариантов дизайна. Здесь мы можем использовать различные материалы для улучшения сцены красоты, и это также остается в рамках нашего бюджета.
• Фундамент для пирса экономит деньги и время, поскольку не требует обширных земляных работ и большого количества бетона
• Наносит минимальный ущерб почвенной среде. Для копания можно использовать лопату, а существующие корни и почвенные организмы остаются в основном нетронутыми. По истечении срока полезного использования здания вернуть участок в естественное состояние будет проще, чем участок с полноценным подвалом.
• Так как он поднимает дом над землей, наводнение не может повредить постройки.
• Пространство между домом и землей достаточно велико, чтобы провести инженерные коммуникации, такие как водопровод и электропроводка.
• Рабочие могут легко проникнуть под пространство между домом и землей, так как там достаточно места для ползания, чтобы решить проблемы, связанные с сантехникой и электричеством
• По полу, который не опирается на твердую поверхность, удобно ходить, он подходит для людей с артритом и болями в спине
• осмотр возможен из-за большого диаметра вала
• В случае буронабивной конструкции отсутствует вибрация грунта, обычно связанная с забивными сваями.
• Несущая способность может быть увеличена за счет уменьшения днища (из негорючих материалов).

Недостатки фундамента для пирса

• Этот тип фундамента имеет тенденцию намокать в подполье. Поэтому необходимо принять необходимые меры для удаления любой воды из зоны обхода.
• Места уползания в этом типе фундамента могут быть привлекательными для обитания насекомых и других животных. Чтобы решить эту проблему, над отверстием следует установить экран.
• В зимние месяцы, когда из-за ползания поступает холодный воздух, во всем доме становится холодно.
• Дома на фундаментных столбах могут трястись от фундамента в сейсмоопасных районах.

Разница между опорой и свайным фундаментом:

• Свайный фундамент передает нагрузку через трение и подшипник, а опорный фундамент передает нагрузку только через подшипник.
• Предпочтителен в месте, где верхний уровень состоит из разрушающихся пород над прочными породами, разница между монолитной сваей и пирсом произвольна, диаметр монолитной сваи больше 0,6 м.
