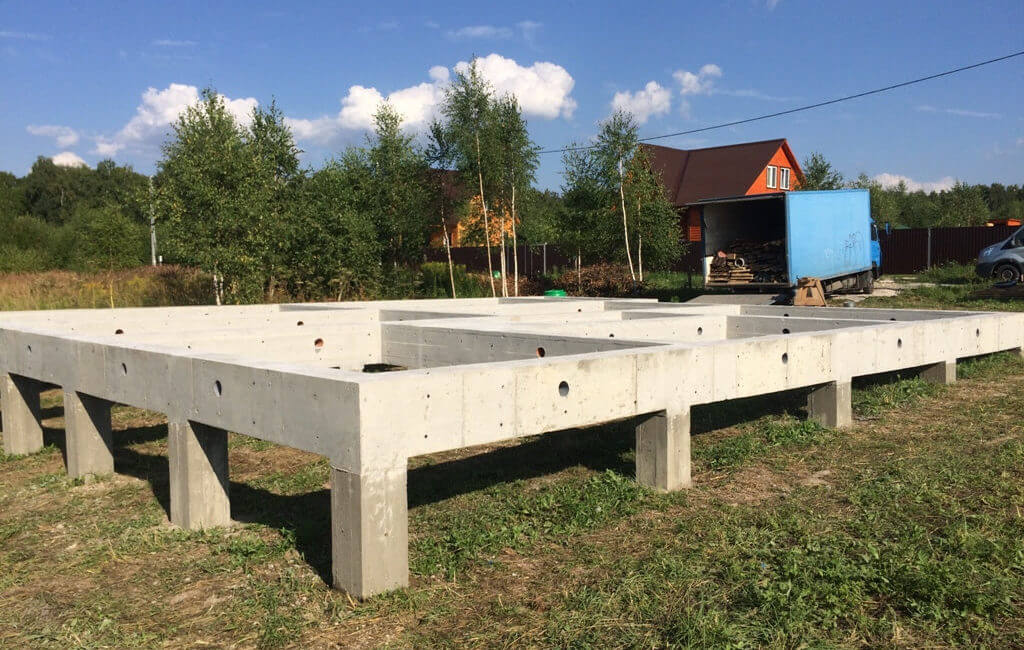

Свайно-ростверковый (столбчато-ленточный) фундамент представляет собой конструкцию, состоящую из столбов, погруженных в почву на определенный уровень, и связующей их над поверхностью земли железобетонной монолитной ленты. Применяется данный тип фундамента в местностях с подвижными глинистыми и песчаными основаниями, с существенными рельефными перепадами.

Печать Отправить на E-mail

преимущества данного вида фундамента

Возможность строительства дома на холмистых и гористых местностях, благодаря разной длине опорных столбов. Достаточно правильно подобрать их длину и распределить по неровному участку, чтобы возводить ровное основание под строение.

Это бюджетный вид фундамента, который не требует больших трудозатрат – для его возведения требуется 6-9 дней. Свайно-ростверковый фундамент не требует подготовительных грунтовых работ, участок не нужно выравнивать, а это снижает затраты на его обустройство.

Столбы устанавливаются на границе промерзания почвы, поэтому на них не воздействует грунтовая вода, а отсутствие контакта ростверка с землей обеспечивает сухость стен и значительно снижает риск проникновения в дом грызунов.

Высокая несущая способность опор позволяет применять их для сооружений любых размеров. Сваи прочно входят в рыхлый грунт, достигая его твердых слоев. При любых колебаниях грунта, будь то следствие сейсмической активности или сезонных перепадов температур и влажности, почва перемещается, а свая остается неподвижной. Это предотвращает разрушение здания, сохраняя его целостность.

www.kir-bet.ru

стр. 1 из 2

Свайно-ростверковый фундамент

Как же работает данный вид фундамента? Любое здание в разных его частях будет давать неравномерную нагрузку, следовательно, ростверк принимает на себя этот «удар» и выравнивает нагрузку, передающуюся сваям.

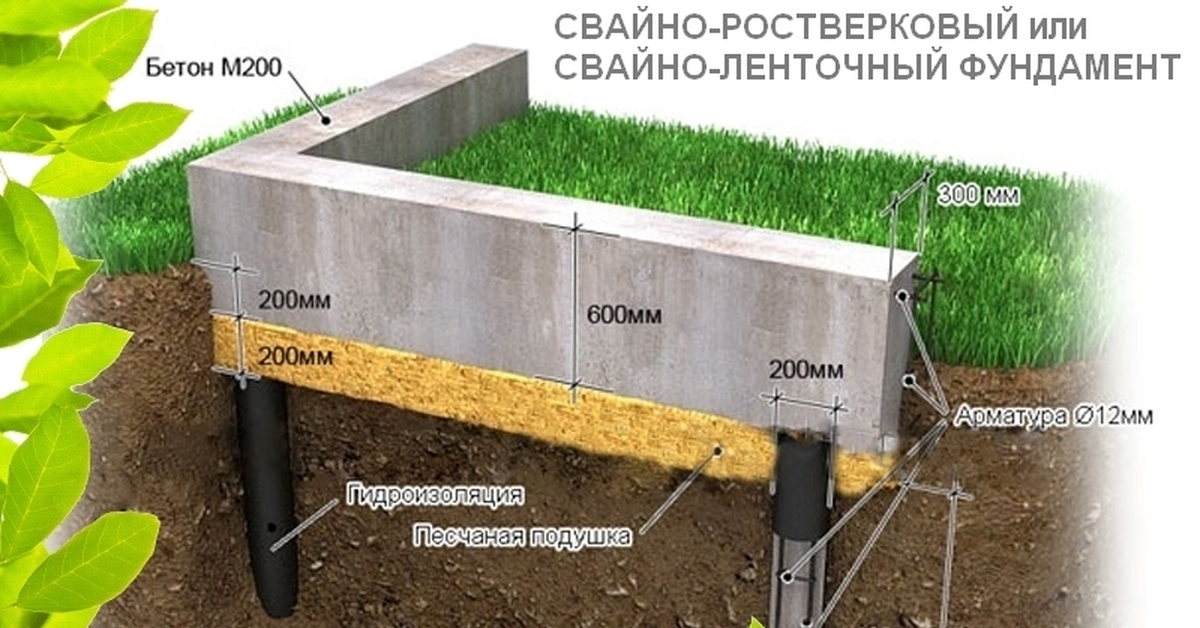

Ростверк – горизонтально расположенная часть свайного фундамента (бетонная балка), воспринимающая и передающая нагрузку от несущих элементов сооружения на сваи

Узел А

Печать Отправить на E-mail

---

Узел Б

Печать Отправить на E-mail

В чем же основные преимущества свайно-ростверкового фундамента

Возможность строительства дома на холмистых и гористых местностях, благодаря разной длине опорных столбов. Достаточно правильно подобрать их длину и распределить по неровному участку, чтобы возводить ровное основание под строение.

Это бюджетный вид фундамента, который не требует больших трудозатрат – для его возведения требуется 6-9 дней. Свайно-ростверковый фундамент не требует подготовительных грунтовых работ, участок не нужно выравнивать, а это снижает затраты на его обустройство.

Столбы устанавливаются на границе промерзания почвы, поэтому на них не воздействует грунтовая вода, а отсутствие контакта ростверка с землей обеспечивает сухость стен и значительно снижает риск проникновения в дом грызунов.

Высокая несущая способность опор позволяет применять их для сооружений любых размеров. Сваи прочно входят в рыхлый грунт, достигая его твердых слоев. При любых колебаниях грунта, будь то следствие сейсмической активности или сезонных перепадов температур и влажности, почва перемещается, а свая остается неподвижной. Это предотвращает разрушение здания, сохраняя его целостность.

ВАЖНО! До укладки бетонной смеси этап «Устройство фундамента» должен быть проверен и принят инженером технического надзора!

Свайно-ростверковый фундамент целесообразно устраивать под каркасные дома, и другие легкие постройки. Также данное основание может быть применено для домов из газобетона, где не предполагаются подвальные помещения. Такой тип фундамента довольно практичен и экономичен, но он нуждается в точных расчетах и планировании

Выполнение настоящего этапа, является очень показательным видом работ для строительной компании!

ПОМНИТЕ – качественный фундамент – это основа всего дома!
Работа должна выполняться профессионалами!

www.kir-bet.ru

стр. 2 из 2

Затрудняетесь с выбором?

Чтобы задать дополнительные вопросы, достаточно оставить онлайн заявку на нашем сайте или позвонить нашим менеджерам по телефону 8 (800) 551-56-90

Оставить заявку

Свайно-ростверковый фундамент. Его особенности, плюсы и минусы

Когда планируется строительство частного дома, дачи, коттеджа или других подобных строений, у застройщиков часто возникает вопрос – на каком основании их лучше всего строить?

Как не допустить ошибки при выборе фундамента?

Пожалуй, сегодня, наиболее популярный тип фундамента в российском загородном домостроении — ленточный. Он считается достаточно крепким и надежным, чтобы выдержать вес любого частного дома, он достаточно теплый, а также хорошо «переносит» сложные климатические условия.

Казалось было, чего тут думать? Берем ленточный фундамент (или плитный, или другие аналоги) и начинаем стройку дома на своем участке. Но не тут то было.

Дело, в том, что на определенных типах грунта, бетонные основания окажутся крайне ненадежными и дом, в лучшем случае, покроется трещинами, а то его и вовсе перекосит.

Чтобы избежать подобных проблем, при выборе фундамента будущей постройки, следует обязательно провести геологические изыскания земельного участка, проверить качество и силу пучения почв, глубину залегания подземных вод, глубину промерзания, плотность почвенных слоев и многое другое.

В зависимости от состояния грунта, веса будущего строения и его площади, сообразуясь со своими финансовым возможностями, уже можно принимать решение о строительстве определенного типа фундамента.

Если вы обнаружите, что земля на участке суглинистая или песчаная, то имейте ввиду, что она склонна к подвижкам, а зимой она расширяется. В этом случае обычный ленточный или монолитный фундаменты – не лучшее решение.

Когда для дома больше всего подходит свайный фундамент?

Сваи тем хороши, что они могут равномерно перераспределять излишнюю нагрузку на разные части конструкции, без ущерба для строения.

При сыпучих и подвижных почвах ленточные и плитные бетонные фундаменты бесмысленны и даже опасны. В этой ситуации рекомендуется строить основу из свай и ростверков. Она защитит дом от повреждений, вызванных движениями почвы.

Плюсы этого типа оснований

Помимо ситуаций, когда стройка ведется на участках с сыпучими и подвижными типам почв, свайно-ростверковый тип фундамента особенно удобен и выгоден при строительстве жилища на склоне холма. В этом случае столбы нивелируют разницу высоты уровня строящегося дома.

Подобранные сваи разной длины позволят без дополнительных затрат сделать основу для постройки на склоне. С одной стороны столбы будут выглядывать из земли чуть-чуть, с другой стороны больше. В целом – их верхушки будут связаны в одно целое горизонтальными соединениями.

Несмотря на то, что дом строится на склоне, тут не нужно никаких дополнительных земляных работ. Экономятся время и затраты на строительство.

При правильном строительстве такого фундамента, дом перенесет возникающие порою люфты под строением. Он будет стоять и зимой, и летом невредимый много лет.

Минусы

Какой и любой другой, свайно-ростверковый тип основания имеет и свои недостатки.

Во-первых, при строительстве такого фундамента очень велика цена ошибки. Неправильно сделанные расчеты могут привести к деформации основы. Поэтому неопытным застройщикам лучше с таким типом оснований не связываться или уже обращаться к профессионалам.

Во-вторых, такие фундаменты следует обязательно утеплять. Ведь дом, в этом случае, почти всегда имеет зазор под полом, между фундаментом и почвой. Важно не просто правильно утеплить, а постараться как-то закрыть нижнюю часть постройки от влияния любых внешних факторов: непогоды, снега и влаги.

Еще один недостаток свайно-ростверкового фундамента заключается в том, что с ним нельзя сделать подвал, только подпол. Это небольшое, низкое пространство для хранения чего-либо в нижней части дома, в закрытом промежутке между почвой и полом строения.

В четвертых, при создании такого основания, возрастает степень важности качества изоляции. Чтобы внизу под полом не было гнили, ржавчины. При строительстве нужно тщательней вести изоляционные работы. А это дополнительные финансовые траты.

Еще один минус – такую основу нельзя делать для тяжелого, массивного строения. В остальном это очень выгодный вид фундамента.

Как выбираются сваи под фундамент?

При выборе свай определяются, из какого материала и вида они нужны. Они бывают:

• круглые;
• квадратные;
• деревянные;
• железобетонные;
• металлические;
• разного диаметра и сечения.

Если принято решение сделать свайно-ростверковый тип фундамента, должны быть сделаны тщательные расчеты. Исходя из этих расчетов, выбирается вид, диаметр или сечение столбов.

Крайне важно правильно подобрать сваи. От этого зависит устойчивость и надежность конструкции. Если есть сомнения, лучше вызвать специалиста, который сделает замеры и спроектирует будущее строительство. Если вы приняли решение делать расчеты своими силами, то следует быть очень внимательным.

При выборе столбов нужно еще учитывать, что они бывают разного типа по способу углубления в почву:

• буронабивные;
• винтовые;
• вбиваемые.

Буронабивная свая делается прямо в почве. Для этого бурят скважину до нужной отметки и постепенно бетонируют ее.

Винтовые сваи ввинчивают в почву. Есть ручные винтовые, которые можно вворачивать вручную. Есть винтовые, которые ввинчивают при помощи спец. техники.

Так, можно подогнать к месту стройки трактор Беларусь с навесным механизмом под бур или со снятым буром. На место сочленения бура укрепить винтовую сваю. И ввинтить ее механическим способом.

Вбиваемые столбы на участке можно вбить, подогнав мобильный копёр, так называемую машину для забивки. Можно использовать экскаватор со сменными навесными приспособлениями, если в их числе есть молот.

Обычно вбиваются железобетонные столбы круглого или квадратного сечения с острым концом на стороне вбивания.

Это делается путем использования вбивающего механизма, с применением молота или вдавливания. Таким образом свая вгоняется в землю на нужную глубину.

Чаще всего такие столбы вгоняются в почву под массивные строения. Под дачи и коттеджи они нужны только в том случае, если строение будет большого веса. Но тогда и количество свай следует рассчитать тщательней и без ошибок.

Этапы строительства свайно-ростверкового фундамента

Сначала следует убедиться, что именно такой фундамент подходит для конкретного участка и проекта дома. Что другая основа нежелательна и не подходит из-за вспучивания и колебаний грунта.

(1) Если решено строить именно свайно-ростверковый тип основания, первым делом следует произвести разметку под стройку. Разметка делается при помощи колышков, веревок и нивелира.

Использование нивелира важно и в дальнейшем. При сравнивании горизонтальной плоскости по верхушкам вгоняемых в землю свай.

(2) Когда участок под дом размечен, следует наметить места, где они будут находится.

Перед этим желательно снять дерн и насыпать песчаную подушку. Это обеспечит лучшие условия для работы.

(3) Под несущими стенами необходимо наметить установку столбов. В зависимости от площади стройки их можно устанавливать на расстоянии через 1,5 или 2 метра.

Под стены внутри дома, где тоже будут проложены узлы ростверков, отметки под столбы можно наметить чуть реже.

Рекомендуется особое внимание обратить на углы. Они выполняют важную функцию двойного назначения: связывают соединения по углам и отвечают за распределение равномерной тяжести постройки по всей площади основания.

(4) После этапов разметки и подготовки начинается само строительство. Сваи вгоняют на глубину 1,5 или 2 метра. Сверху, обычно, делают выступ столбов над поверхностью высотой в 40–50 см.

Изделия ввинчивают или вбивают техникой. И обязательно следят за точностью вертикального вхождения в грунт, а также отмечают нивелиром горизонт верхней плоскости столбов.

В идеале должно получиться так, чтобы на все вбитые сваи была возможность уложить правильно сразу все ростверки. Если все сделано грамотно, то ростверки будут горизонтальны по всем направлениям соединений между столбами.

(5) На заключительном этапе ростверки скрепляются друг с другом:

• Деревянные ростверки просверливают в нужных местах и впритирку сажают на штыри;
• Бетонные – приваривают арматурными выступами;
• Металлические тоже крепят при помощи сварки.

Получившийся каркас должен крепко сидеть в земле и быть хорошо скреплен во всех своих сочленениях.

Другие типы ростверков

Иногда строят фундамент для дома на так называемых заливных ростверках. В этом случае, между сваями прокладываются горизонтальные опалубки, внутрь которых укладывается в определенном порядке связанная арматура и заливается бетон необходимой марки.

Есть способ укладки ростверков на почву. Это когда запроектированный дом будет иметь небольшой вес, и для него не страшен возможный дисбаланс связки ростверки–свая.

Тогда между сваями прокладываются ростверки на подготовленной песчаной подушке. Они могут быть деревянные, железные, из бетонных балок.

В этом случае важно не забывать о тщательной изоляции. Соприкосновение с почвой ростверков должно быть максимально защищено от окисления (а следовательно коррозии) и других негативных разрушающих последствий.

Почему важно делать изоляцию свайного фундамента?

Каркас свайно-ростверкового фундамента следует по максимуму защитить от сырости, ветра, снега. В конечном счете, никакая коррозия не должна проникать под пол дома, в конструкцию его фундамента.

Для этой задачи есть много новых композиционных материалов для изоляции. Их можно посмотреть на строительных рынках или в интернете и выбрать подходящий вариант.

Для дополнительного изолирования, еще можно бетон прокрасить смесью строительной смолы с соляркой. Еще можно закрыть полиэтиленовой пленкой, а все металлические соединения покрыть изоляционными строительными материалами. Чтобы не было ржавчины.

Перед строительством самого дома, важно построить защиту снизу по бокам здания в виде кирпичной или иной стенки. Опять же важно все правильно рассчитать, не переборщить с защитой — выбрать такой способ, который не перегружал бы вес строения.

Заключение

Следует помнить, что основная нагрузка в этом типе фундамента ложится на сваи. Неравномерное распределение веса при строительстве верхних этажей может создать дополнительную нагрузку на отдельные части и привести к деформации основания.

С другой стороны, при правильно сделанных расчетах и соблюдении технологии строительства, дому на свайном фундаменте ничего не грозит. Он простоит долго и ему будут не страшны движения грунта. Он легко «переживет» любое весеннее половодье и зимние морозы.

Как вы уже убедились, строительство фундамента — это очень ответственный процесс. Крайне важно все рассчитать и сделать правильно, иначе надежность дома и безопасность проживающих окажутся под угрозой. Если у вас нет опыта в строительстве, то лучше это доверить профессионалам.

Была ли эта статья для вас полезной? Пожалуйста, поделитесь ею в соцсетях:

Не забудьте добавить сайт Недвио в Закладки. Рассказываем о строительстве, ремонте, загородной недвижимости интересно, с пользой и понятным языком.

Устройство

, плюсы и минусы, строительство

Проблема выбора фундамента под сооружения существует в сложных горно-геологических условиях. Рационально использовать свайно-ростверковый фундамент, предполагающий 20% стоимости строительства. Подземная часть висячих стержней увеличивает несущую способность грунта и обеспечивает надежность конструкции. Реконструкция некачественного фундамента требует дополнительных вложений, поэтому актуальным направлением является соответствующее проектирование.

Содержание

1. Определение свайно-ростверкового фундамента
2. Выбор свай
3. Виды свайно-ростверкового фундамента
4. По способу погружения в грунт
5. По степени заглубления

6. 8

7. Технология строительства этапы заливки ростверка
8. Проведение работ по утеплению фундамента
9. Возможные ошибки
10. Плюсы и минусы свайно-ростверкового фундамента

Определение свайно-ростверкового фундамента

Свайно-ростверковый фундамент возводится на неустойчивых грунтах

Конструкция применяется для возведения зданий на неустойчивых грунтах или в случае возведения крупногабаритного сооружения. В качестве основания используются сваи с заостренным концом, каждая из них выдерживает усилие 2 – 5 тонн. Вершина стержней объединяется балочным или плитным поясом, который называется ростверком. Обвязка закладывается под несущие стены и размещается по периметру дома.

Для определения количества висячих элементов производится расчет, требующий характеристик:

• вес здания с оборудованием, людьми, снеговой и ветровой нагрузкой;
• технические показатели грунта на строительной площадке.

Ростверк равномерно распределяет статические нагрузки и связывает вертикальные стержни, чтобы они не смещались под нагрузкой. Сваи делают из металла или железобетона, а для соединительных балок берут металлические профили, бетон, деревянные бруски.

В частном домостроении ростверк фундамента на сваях применяется редко из-за большой затратной части. Использование такой конструкции оправдано, если дом строится в заболоченной местности или на грунтах, относящихся к категории зыбучих песков.

Выбор сваи

Разновидности свай по конструкции и типу установки

Длина сваи, диаметр зависит от нагрузки, сопротивления слоя грунта и назначается так, чтобы элемент находился вне зоны промерзания грунта . Длина скважины зависит от возможностей бурового оборудования. Низ ростверка определяется наличием технического чернового этажа, подвала, рельефом земельного участка.

Проект свайного фундамента выполняется по результатам инженерных разработок, информации о сейсмичности района. При выборе технологии учитываются экологические требования и сравниваются экономические варианты других решений. Правила расчета приведены в нормативном документе СНиП 11.В.1 – 62.

В плане сваи размещают с постоянным или переменным шагом, который предварительно указывается на чертеже. Висячие элементы и ростверк рассчитываются по деформациям с условием, что конструкция осядет на величину меньше нормативного показателя. Метод позволяет определить рентабельность основания ростверка до устройства монолитного ленточного фундамента, сплошной бетонной плиты.

Виды свайно-ростверкового фундамента

Сваи с железобетонным ростверком – самые прочные

Слабые грунты протыкают острием стержня до упора в устойчивые грунты, к которым относятся грубые, скальные пласты и крепкие глинистые породы. Длина вертикального шпунта может быть до 20 метров.

Свайный фундамент с ростверком подразделяется по признакам:

• материал – бывают железобетонные, деревянные, стальные и бетонные варианты;
• способ погружения в грунт – делятся на забивные, вибропогружные, шнековые;
• работа с грунтом – висячие конструкции распределяют нагрузку с помощью трения, а стойки передают усилия непосредственно на устойчивую породу.

Сечение желобов квадратное, многоугольное, трубчатое. Элементы выполнены составными, цельными, винтовыми, с развальцовкой. Монолитные конструкции имеют внутри цилиндрическую полость, они цельные с постоянной длиной. Сборные варианты соединяются из железобетонных блоков и набираются на необходимую длину.

Способом погружения в грунт

Вибратор для свай

Сваи забивные забивают ударным оборудованием. Наконечник смещает частицы грунта в сторону, вверх при углублении и проникает в грунт. Стержень выталкивает объем грунта, равный объему затопленной площади, и дополнительно обжимает основание. На строительной площадке используются дизельные и штанговые молоты.

Вибрационный метод снижает трение в грунте и на боковой поверхности погружного элемента. Требуется усилие, которое в несколько раз меньше, чем при ударном методе. Землю уплотняют на расстоянии 1,5 – 3 диаметров сваи от ее тела. Применяются электромеханические вибропогружатели, которые с помощью амплитуды пульсаций и массы сваи разрушают структуру грунта.

Свинчивание с напором производится для железобетонных и стальных свай с использованием автомобильных установок. Вертикальные элементы имеют наконечник с винтовой лопастью, ствол, направляющую и удлинитель. Применяются для реконструкции и ремонта фундаментов и для строительства в районах вечной мерзлоты, на пучинистых, обводненных грунтах.

По степени заглубления

Чем больше свай для ростверка, тем дороже фундамент

Висячий ростверк работает в среде сжимающихся грунтов, распределяет нагрузку с помощью силы бокового трения, сопротивления оголовка. Такие элементы невозможно заглубить до стабильного образования, и в этом их недостаток. Для надежности увеличивают площадь пяты направляющей части и размещают на площадке большее количество элементов.

Увеличение размеров приводит к удорожанию конструкции фундамента, увеличению трудоемкости. Большой объем потянет вес и дополнительная тяга. Уменьшение расстояния между подвесными стержнями иногда спасает ситуацию.

Стойки имеют наконечник, передающий усилие на несжимаемые слои; такие стержни не приводят к усадке конструкции. Реечные пазы применяют для усиления фундамента при прокладке коммуникаций, трубопроводов, железнодорожных путей, так как они обладают высоким коэффициентом сопротивления сдвигу. В городе их возводят как опоры для стен и для строительства промышленных агрегатов с тяжелой техникой.

Технология строительства

Для устойчивости под ростверк засыпается песчано-щебеночная подушка

Скважины углубляют ручными бурами, при этом бурят диаметром 100-200 мм, а длину ограничивают расстоянием 1 м . Моторизованные, гидравлические и электрические машины увеличивают поперечный размер скважины и длину проходки до трех метров. Ростверки для свайных фундаментов требуют песчано-щебеночного слоя толщиной 15 – 20 см.

Допускается состав подсыпки:

• щебень мелкий, песок – 1:2 соответственно;
• песок крупный, гравий средней фракции – 2:3 соответственно.

Количество вертикальных стержней принимают расчетным путем, а при их отсутствии принимают запас прочности основания, сваи располагают с минимальным шагом 1 м. Центры стержней совпадают с осями разбивки дома, диаметр свай может быть 170 – 400 мм. Для армирования применяют сварные или вязаные каркасы с ребристым армированием диаметром более 12 мм. Продольные стержни следует выполнять из металла класса А-3, а А-1 размещать в поперечном направлении.

Процесс и этапы заливки ростверка

Заливка ростверка после установки свай

Герметизация арматурных выходов и жесткое соединение ростверка со сваями обеспечивается при слабых грунтах и ​​боковой нагрузке на здание. Концы загибают и прикрепляют к каркасу ростверка с помощью вязальной проволоки. Ростверк заливается слоями, до 25 см бетонируется в один прием. Электрический вибратор используется для удаления пузырьков воздуха из массы. Бетон набирает 100% прочности через 28 дней, только после этого его нагружают и укладывают ростверк.

Пошаговая инструкция правильного заполнения:

1. заполнить опалубку на треть;
2. трубка автомиксера поднимается так, что часть ее падает на дно;
3. просочившаяся масса прижимается к земле, образуя жесткую опорную платформу; фитинги
4. вставляются так, чтобы верх не выступал над уровнем трубы;
5. в верхней части бетона размещается стержень с резьбой для соединения с ростверком, элемент выступает на 30 см.

Опалубку лучше заливать непрерывно с перерывом для уплотнения слоев. Если вырыть траншею по ширине ростверка, опалубка не нужна, бетон можно заливать прямо в землю.

Проведение работ по утеплению фундамента

Схема утепления ростверка с помощью пены, которая наносится с помощью напыления

Железобетонный ростверк становится мостиком холода, независимо от его расположения на уровне земли. Конструкция отводит тепло от стен, которые возведены непосредственно на ней. Утепление работает аналогично утеплению ленточного основания и защищает сам ростверк от потерь энергии.

Деревянная или металлическая балка оставляет под домом продуваемое ветром пространство. Щель закрывается утеплителем, чтобы сэкономить на отоплении дома. В это пространство также закладывается канализация, водопровод, а теплоизоляция защищает от замерзания воды и стоков.

Мусор и листья попадают на открытое пространство под зданием, что потребует дополнительной уборки. Закрытая и красиво отделанная нижняя часть выглядит привлекательно и украшает фасад. Утепление подвала производится одновременно с созданием изолированной отмостки снаружи по периметру стен. Варианты теплоизоляции зависят от высоты цокольной части, особенностей ростверка.

Возможные ошибки

Чтобы ростверк не обрушился, необходимо правильно рассчитать количество свай и армировать бетон арматурой

Установку свай с ростверком лучше доверить специалистам или работать по чертежу и только после технического расчета. Нарушение технологии приведет к проседанию и разрушению дома.

Типичные ошибки:

• отсутствие вертикальности при заглублении сваи;
• использование ямок при затягивании винтовых стержней;
• установка так, чтобы свая касалась сплошного фундамента, но должна уходить в него на 0,2 – 0,3 м;
• нарушение технического плана размещения элементов;
• без учета металлических головок на вершине сваи;
• использование отверстий от старых свай для установки новых.

Наклонные стержни уменьшают несущую способность фундамента; со временем такие элементы можно вытащить из земли. Сваи следует вкапывать в землю, начиная с поверхности земли. Полость элемента после забивания бетонируется и ограничивается наголовником, предохраняющим от влаги.

Плюсы и минусы свайно-ростверкового фундамента

Под свайный фундамент невозможно обустроить подвал.

Устройство требует меньше материалов, чем для изготовления сплошной монолитной плиты, при этом заглубление выбирается любое, возможно строительство на зыбком грунте или в условиях вечной мерзлоты. Небольшой объем выкапываемого грунта не требует применения экскаватора, а винтовые сваи забиваются буром.

Технологические особенности позволяют снизить стоимость свайного фундамента до аналогичного показателя для ленточного фундамента при демонстрации высоких прочностных характеристик. Снижение трудоемкости приводит к тому, что комплекс работ вместе с утеплением выполняет бригада специалистов, состоящая из трех человек.

Недостатком свайного фундамента с ростверком является то, что в таких домах сложно построить цоколь или цокольный этаж. Для их возведения требуется дополнительный комплекс работ по герметизации пространства теплыми стенами, что удорожает строительство.

Технология предполагает точное соблюдение соотношения компонентов бетона и марок составляющих материалов для предотвращения разрушения стержня под действием бокового давления грунта.

Какие бывают виды ростверка и его устройство

Несущая способность грунта играет очень важную роль при выборе типа фундамента для строения. Для передачи нагрузки конструкции на грунт с низкой несущей способностью может помочь ростверковый фундамент.

Поскольку ростверковый фундамент улучшает гидродинамические характеристики при установке, вместо стандартного мелководного морского фундамента можно выбрать решетчатый фундамент. Они состоят из вертикальных сеток, пронизывающих морское дно. При вертикальной нагрузке, если допускается достаточное заглубление, несущая способность обычного поверхностного фундамента может быть получена за счет решетчатого фундамента.

Содержание

Что такое решетчатый фундамент?

Ростверковый фундамент состоит из нескольких слоев балок, которые обычно располагаются под прямым углом друг к другу для распределения большой нагрузки от надстройки на приемлемую несущую способность грунта.

Сегодня, за исключением очень больших нагрузок, решетчатые фундаменты редко бывают экономичными для постоянных фундаментов. Однако их сборная форма очень удобна для временных работ, особенно когда фундамент нужно использовать повторно. Большой популярностью пользуются фонды, устанавливающие морскую инфраструктуру на морском дне.

В отличие от свай, этот тип фундамента оказался более легким и экономичным решением. Он не требует глубоких земляных работ, но все же может обеспечить необходимую площадь несущей способности почвы. Сваи, кессоны и опоры требуют глубокой выемки, что является большим недостатком в случае ограничений площадки.

Пригодность ростверкового фундамента

1. Этот тип ростверкового фундамента подходит для строительных конструкций из легких строительных материалов на слабом грунте.
2. Основываясь на фундаменте, фонд надеется сэкономить до 30% стоимости.
3. Где не допускается устройство других типов фундаментов в районах со слабыми свойствами грунтов и условиями залегания.
4. Для ростверкового фундамента следует ожидать, что нагрузка конструкции будет относительно небольшой.

Функция ростверкового фундамента

Балки ростверка соединяют весь фундамент в единую конструкцию, помогая тем самым равномерно распределить вес дома и всех свай.

В большинстве случаев этот фундамент организуется как цельная железобетонная конструкция. Сопротивление обеспечивается металлической конструкцией.

Типы ростверкового фундамента

Существует три типа ростверкового фундамента в зависимости от использования материала.

1. Ростверк стальной
2. Ростверк деревянный
3. Ростверк бетонный

Фундамент ростверка стальной

Фундамент стального ростверка состоит из стыков или стальных балок, состоящих из одного или двух слоев. Его название определяет его функцию и структуру, потому что он состоит из стальных балок, структурно называемых прокатными стальными балками.

Обеспечьте покрытие не менее 10 см снаружи внешней балки и над верхним фланцем верхнего слоя.

Толщина бетона должна быть не менее 15 см. После выравнивания фундамента и заливки бетона необходимо проверить правильность уплотнения и сформировать непроницаемый слой толщиной не менее 15 см.

Может защитить стальные балки от загрязнения грунтовыми водами, которое в противном случае могло бы вызвать коррозию. Затем с помощью трубного сепаратора первый слой балок смещается на бетонное основание на расстояние от 100 до 300 мм.

Затем мы залили бетон между балками и вокруг них на первом этаже. После этого с помощью делителя горизонталь второго луча располагается под прямым углом к ​​горизонтали первого луча.

Снова заливаем бетон между стальными балками и вокруг них. Для этого соединяем стальные кронштейны с верхним слоем с помощью нижней пластины, боковых уголков и усиливающих пластин.

Эти соединительные элементы также заглублены в бетон, чтобы сделать соединения прочными.

Фундамент для деревянного ростверка

Обеспечивает фундамент деревянной конструкции для прочной каменной стены из деревянных колонн. Фундамент особенно подходит для затопляемых территорий, где несущая способность грунта очень низкая, а нагрузка на грунт ограничена 50-60 кН/м2.

Вместо стальных балок использовались доски и балки. Между деревянными стыками нет бетонного ограждения.

Однако нижний бетон, предусмотренный в стальной решетке, заменен деревянной платформой из досок. Отметка уровня фундамента. Нижний слой деревянных досок размером 20-30 см и шириной 5-7,5 см уложите рядом, без зазоров между ними.

В верхней части этого слоя деревянные балки того же сечения, что и сваи, располагаются под прямым углом. Затем снова положите еще один слой дерева под прямым углом к ​​направлению луча. Верхний слой планки может быть 7,5-10 см. Толстая, заходящая на всю ширину основания кладки стены.



Фундамент ростверка бетонный

Решетка может быть выполнена из сборных сборных железобетонных элементов, либо выполнена в виде монолитного пояса.

Монолитный железобетонный ростверк Фундамент

Для изготовления монолитного железобетонного ростверка необходимо сначала изготовить и установить опалубку. Его можно сделать из краевой пластины в виде прямоугольного паза и установить так, чтобы зазор между нижней частью будущей сетки и землей был около 6-8 дюймов.

Внутри корпуса следует использовать проволоку для установки рамы для усиления соединения. Такая рама может быть выполнена в виде одного или двух рядов створок, соединенных перекрещивающимися стержнями, или в виде кладочной сетки, в которой два ряда соединены специально изогнутыми хомутами.

Меньшее количество аксессуаров должно быть размещено на основании высотой примерно 25-3o мм, чтобы они могли быть полностью погружены в бетон при заливке. Минимальное расстояние от рамы до боковой стенки опалубки должно быть одинаковым.

Заливка оголовков свай. Стальные стержни соединяются с той же линией привязки, и стальные стержни освобождаются. Используйте бетономешалку для приготовления необходимого количества бетона и заливайте его в опалубку непрерывными циклами.

В процессе заливки бетона необходимо следить за его плотной укладкой во избежание образования незаполненных полостей. Для лучшей усадки бетона можно использовать вибратор или традиционную штыковую лопату.

После заполнения сетки выровняйте поверхность фундамента и уложите до полного высыхания бетона. Если погода очень жаркая и солнечная, поверхность решетки следует регулярно увлажнять. После высыхания бетона опалубку можно снять.

Сборный железобетонный ростверк Фундамент

Сборный ростверковый фундамент предназначен для поддержки конструкции, сборный ростверковый фундамент включает в себя: множество анкерных элементов, которые определяют сетку для опирания на поверхность под ним; и основание, соединенное с сеткой. На сетке основание включает в себя, по меньшей мере, первое основание и второе основание, которые разнесены друг от друга, и соединение между и соединено с, по меньшей мере, первым основанием и вторым основанием. Хотя бы один соединительный элемент.

Как спроектировать ростверк фундамента

Для проектирования ростверкового фундамента необходимо рассчитать нагрузку и момент конструкции. Следовательно, мы должны определить соответствующую площадь фундамента, необходимую для того, чтобы грунт мог выдерживать давление в данных условиях.

Разделив площадь, узнаем количество и размер каждого слоя ростверка. Затем мы должны спроектировать слой так, чтобы он свисал с края слоя выше. Он определит размер балки, необходимый для сопротивления изгибающим моментам и силам сдвига.

Невозможно окружить сетку бетоном и последовательностью, потому что это уменьшит композиционный эффект балки и бетона. Методы строительства и нагрузки должны быть совместимы с проектными требованиями.

Несущая способность основания ростверка при горизонтальной нагрузке

Согласно исследованию (на researchgate.net)  На основе испытаний на мелкомасштабной модели поведение основания ростверка при постоянной горизонтальной нагрузке и постоянной вертикальной нагрузке в песке, а также была применена и разработана существующая пластическая модель для прогнозирования несущей способности и деформации. Модель была проверена базой данных испытаний модели.

По сравнению с эквивалентными грязезащитными прокладками с твердой поверхностью с такой же несущей способностью по вертикали, решетчатый фундамент из рыхлого песка и песка средней плотности имеет более высокую несущую способность при V-H (эксплуатационных) нагрузках.

 В среднеплотном и плотном песке горизонтальная способность хорошая, а в рыхлом несколько занижена. Во всех тестовых случаях было доказано, что при нагрузке V-H решетка может заменить твердую грязевую подушку.

 Если ростверк-прототип устанавливается под действием собственного веса и веса несущей конструкции (нормальная проходка), несмотря на значительные смещения фундамента (горизонтальные и вертикальные) под действием начальной горизонтальной нагрузки, начальная проходка при монтаже будет небольшой .

И наоборот, если в фундаменте слишком много проходки до первоначальной проходки, она будет больше, но незначительное дополнительное проникновение может быть использовано для мобилизации значительной горизонтальной способности текучести.

В обоих случаях боковой реакцией фундамента будет деформационное упрочнение из-за увеличения проникновения по вертикали. При больших смещениях эти два фундамента в конечном итоге проявят одинаковую несущую способность и общую проходку.

Несмотря на то, что при нормальном проникновении большая часть проникновения происходит во время использования, а при чрезмерном проникновении большое частичное проникновение происходит во время установки.

Вертикальная мощность ростверкового фундамента в песке

Если допускается достаточное заглубление фундамента, можно получить эквивалентную мощность плоского фундамента. Необходимые смещения увеличиваются с увеличением шага, толщины сетки, количества ростверков фундамента и плотности грунта.

Ссылка: researchgate.net

Процедура установки фундамента ростверка

Эти этапы участвуют в строительстве фундамента ростверка,

1. Для массивных монолитных решеток необходимо изготовить и установить каркасы. Мы предпочитаем эту решетку, потому что она более надежна.
2. Опалубка выполнена из кромочной пластины в виде прямоугольного паза. Он имеет высоту 1 фут и ширину, равную минимальной толщине стены дома. Зазор между каждой сеткой должен быть установлен на 6-8 дюймов.
3. Внутри опалубки мы должны использовать вязальную проволоку для установки каркаса стального соединения. Минимальное расстояние от рамки до края шаблона такое же.
4. Соедините арматуру той же обвязочной проволокой, что и раньше.
5. Для приготовления бетона необходимо использовать бетономешалку. Заливается в шаблон в непрерывном цикле. Аксессуары должны располагаться на высоте примерно 25-30 мм, чтобы они были полностью погружены в бетон. Бетон следует заливать аккуратно, чтобы не было ненужных полостей.
6. После заполнения поверхности поверхность необходимо выровнять и высушить. После высыхания шаблон можно снять. Фундамент готов.

 Преимущества ростверка

• Меньше времени и материалов, необходимых для установки;
• Так как не применяется в мерзлых грунтах, позволяет уменьшить тепловыделение дома с помощью фундамента.
