Содержание

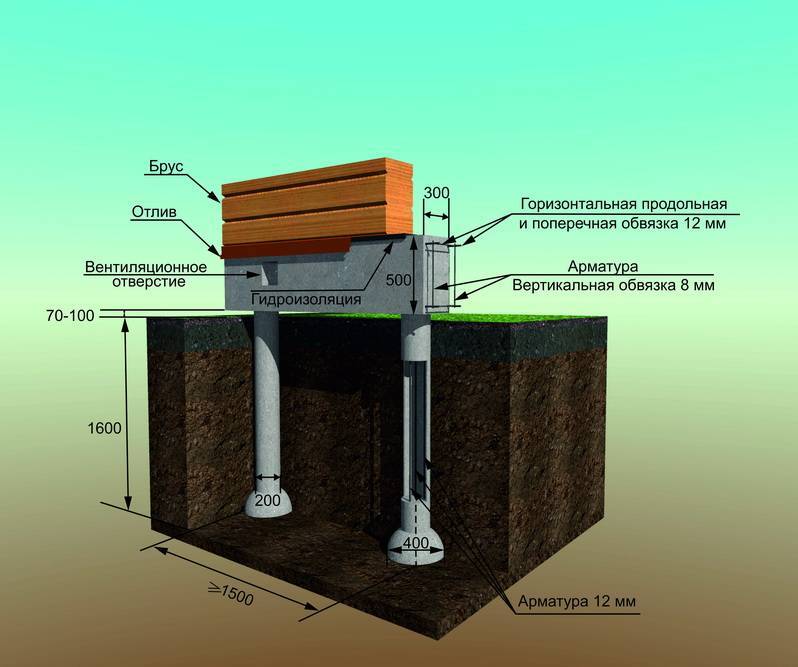

Свайно-ростверковый фундамент - устройство, фото, видео

Применение ленточного, также как и плитного фундамента в своём роде считаются традиционными видами, их не всегда рентабельно использовать. Иногда возникают ситуации, что по финансовым соображениям свайно-ростверковый фундамент наиболее актуален. Чаще всего подобные моменты возникают на почве, характеризующейся нестабильностью и слабонесущем грунте, также при строительстве на глубоко промерзающих грунтах.

Монолитный ростверк на сваях достаточно популярен и при строительстве частного сектора, причём независимо от глубины замерзания. Строительство свайно-ростверкового фундамента, обычно его используют под основу для зданий с небольшим числом этажей, причины этому его экономичность, надёжность и достаточно быстрое производство винтовых свай.

Данное основание прекрасно подходит для следующих домов:

  • Деревянных
  • Каркасных
  • Газо - пенно - бетонных
  • Кирпичных.

Прежде чем встанет вопрос, как сделать ростверковый фундамент, необходимо тщательно определиться с вариантами подбора свай.


Подбор свай под свайно-ростверковый фундамент

Выбор свай для дальнейшего строительства зависит от материала, из которого сделаны стены. Приоритет отдаётся конструкциям из:

  • Бетона
  • Стали
  • Железобетона

Для заложения свайно ростверкового фундамента применяются следующие виды свай:

  • Набивные. Приемлемым считается использование при строительстве набивных свай. Они, как правило, укладываются в заранее подготовленные отверстия непосредственно на самом участке строительства. При условии пучинистых почв лучшая сейсмо-устойчивость достигается забивными опорами, которые заглубляются посредством спецтехники.
  • Забивные. Их установка проходит без бурения. Грунт также не вынимается. В строительстве свайного ростверка частных домов такие сваи практически не используются, в виду отсутствия необходимой техники.
  • Буронабивные. В заранее пробуренной в грунте скважине крепится опалубка. Для более прочных свойств в неё укладывается арматура, в конце все заливается бетонным раствором.
  • Буровые железобетонные. Как и в ситуации с буронабивными, осуществляется бурение скважины, в которую вбивают подготовленные железобетонные сваи.
  • Винтовые. Сваи из метала, с острым концом и винтовыми лопастями, разрезающими землю. На большой глубине установка проходит с помощью спецтехники, на маленьких можно вручную, т.к. предполагает использование под разные типы домов и из любых предполагаемых материалов. При строительстве частного сектора, наряду с высоким свайным ростверком, более широкое использование получили буронабивные сваи. Они популярны при возведении не только домов для круглогодичного проживания, но и для бань и дач, которые можно возводить без расчёта, лишь взглянув на фото или видео.
  • Висячие. Особенность висячих свай - объёмная боковая поверхность, с помощью которой они и передают основную часть нагрузки, в некоторых случаях до 65- 75%.
  • Сваи ТИСЭ. Считаются основой свайно-ростверкового фундамента
  • Сваи-стойки. Переводят при помощи своего острия долю нагрузок. Имеют неразвитые боковые стенки с гладкой поверхностью.

Расположение свай при строительстве ростверка

Заделку опор, как правило, устанавливают вертикально. Но иногда одну или даже несколько выставляют под наклоном. Такие методы используются обычно на участках с наклонной плоскостью.

Под частные малоэтажные дома их монтируют в виде ленты, ставя в один или несколько рядов. Также если планируется большая нагрузка, то применяется кустовой метод. Обычно это происходит на углах предполагаемого строительства. Сваи желательно выбирать с круглым сечением, их будет проще заглубить при помощи строительного бура.


Разметка

В первую очередь необходимо снять плодородный слой почвы, затем нужно выровнять площадку. При помощи шнуров и колышков проводится разметка границ дома. Для того, чтобы произвести отметки внутренних и внешних стен, следует натянуть 2 шнура. Необходимо тщательно осуществлять проверку геометрии, сравнивая и перемеривая диагональ попарно. После окончании разметки фиксируются зоны, где будут установлены сваи.

Возводим свайно-ростверковый фундамент согласно технологии

Возведение фундамента проходит в несколько этапов:

  • Геологическая разведка – анализируется тип и однородность грунта.
  • Отсыпка песчаной подушки – благодаря ей основание будет более защищено от естественных повреждений посредством движения грунта, необходимо заранее сделать железобетонную фундаментную ленту.
  • Сбивка опалубки – желательно сделать монолитную конструкцию, ещё лучше применить пенополистерол. С его помощью можно добиться лучшего уровня гидроизоляции, тем самым утеплить основание.
  • Монтаж конструкций из свай - сначала спецтехникой бурятся отверстия, Функцию необходимой обсадки выполняет асбестоцементная труба, армирование проводят в виде 4-х арматур сопряженных между собой.
  • В обязательном порядке изолируются опоры свайного ростверка, прежде чем осуществлять работы по армированию. Выходящая из земли арматура закрепляется армированными частицами ростверка.
  • Производится общее армирование ленты со сваями, и дальнейшей заливкой бетонного раствора. В первую очередь заливаются опоры, затем железобетонная плита.

Важно помнить, что отсыпанная на начальном этапе подсыпка устраняется после набора ростверком половины прочности, а заливают его исключительно после 7-и дней как забетонировали свай. При нарушении технологии, свайный фундамент во время эксплуатации может преподнести сюрпризы в виде повреждения здания. Такое основание даёт шанс неплохо сэкономить, но с тем, же выдвигает высокие требования к этапу подготовительных работ, тогда и прослужит не менее ста лет.

Распределение и этапы заливки ростверка

Свайно ростверковый фундамент определяется несколькими этапами заливки:

  • Формируется каркас для опалубки
  • Засыпается песок
  • Обязательная закладка пенополистерола.
  • Заливается бетоном.

Утепление фундамента

После выполнения первоочередных работ, стоит подумать об утеплении. В качестве утеплителя применяется жидкий материал. Выполняется данная процедура при помощи распылителя и посредством строительного фена.

Недостатки

Как и при любом моменте в строительстве, свайный фундамент с ростверком, также имеет свои минусы.

  • Между поверхностью и ростверком появляется свободное пространство, в процессе работы которое крайне необходимо заполнить, предварительно оставив небольшой зазор между забивкой.
  • В постройках, где установлен монолитный свайный фундамент, полностью отсутствует возможность оборудование подвала.
  • Монолитное основание имеет большую высоту и зазор, где селятся насекомые. Его желательно закрыть.

Основные ошибки при закладке фундамента

Свайно-винтовой фундамент с ростверком не предусматривает ошибок, но застройщик иногда их допускает:

  • Недостаточная связь свай с ростверком. В зимний период происходит расширение грунта за счёт его промерзания, поэтому на столбы начинают действовать опрокидывающие силы. Сваи ближе к поверхности находятся под давлением от замерзшей почвы в сторону подпольного пространства. Если столб недостаточно зафиксирован, то он может продавливаться. Результат этой ошибки - механические повреждения. Стены построек, изготовленные из сырья легкого веса, подвергаются наибольшему риску и соответственно более крупным повреждениям.
  • Не слишком глубоко заложенные сваи. Цельная конструкция на сваях, как правило, способна произвести усадку в случае, если опоры посажены на недостаточную глубину. Впоследствии этой ошибки полость между грунтом и нижней частью ростверка просто исчезнет.
  • Ошибки при расчётах по несущей способности. Определяющим фактором при расчёте является тип грунта. Неточности могут привести к тому, что от нагрузки вся конструкция начнёт погружаться в почву.

Если Вас заинтересовала данная статья и Вы желаете заказать дешевые винтовые сваи под ростверковый фундамент, то посмотрите стоимость винтовых свай в Москве.

Ростверк фундамента на сваях

Что такое ростверк? Это верхняя часть у столбчатого или свайного фундамента, объединяющая все столбы или сваи соответственно воедино. Ростверк фундамента сооружают в виде плиты или ленты. Ленточный ростверк объединяет оголовки соседних свай, расположенных под стенами дома, а плитный ростверк объединяет все головки свай сразу.

Ростверк можно делать из разных материалов, таких как железобетон монолитный ростверк или сборный), сталь, дерево. Когда строят дома из дерева, а именно бруса, то ростверком будет служить нижний венец всех брусьев, которые находятся на сваях. Стальной ростверк может быть в виде балке двутавровой. Однако этот вариант не особо хорош. Дело в том, что такой ростверк весьма дорог, а также вручную его соорудить не удастся (слишком тяжело), для этого нужен подъемный кран.

Также металл подвержен коррозии, поэтому такой ростверк может со временем прийти в негодность. Самый приемлемый вариант ростверка это железобетонный монолитный ростверк. Его делают также сборным, но для индивидуального строительства это тоже не приемлемо. Блоки из железобетона или плиты на сваи установить не удастся.

Ростверк на сваях: необходимость армирования

Монолитный ростверк обязательно должен быть армирован, затем, чтобы он был устойчив к нагрузкам на изгиб. Если армирование не выполнить, то при малейшей деформации ростверк треснет. Ленточный монолитный ростверк армируют также, как и ленточный фундамент. Это нужно потому, чтобы противостоять переменным нагрузкам снизу от пучения грунта зимой (сила пучения действует на сваи, а они на ростверк), и сверху от давления веса дома. Выполняют два пояса армирования: нижний и верхний. В каждом поясе армирования должно быть минимум два продольных прута арматуры. Когда происходит продольное армирование ростверка-монолита, необходимо использовать арматуру диаметром от 10 до 12 мм.

, имеющую поперечное периодическое сечение. Такая арматура будет способствовать выдержке нагрузок деформации ростверка. Поперечные прутья арматуры не испытывают нагрузки, их необходимо использовать для того, чтобы каркас был связан воедино. Для этого используют гладкий прутья арматуры диаметром от 6 до 8 мм. Каркас арматуры полностью погружается в бетон, от поверхности на 3 или 5 см. от поверхности конструкции ростверка.

Плитный ростверк армируют похожим способом, что и монолитную плиту. Здесь также делают два пояса армирования: у нижней поверхности и у верхней поверхности ростверка. Каждый пояс – это сетка, состоящая из ребристой и толстой арматуры. Шагом армирования служит расстояние в 20-40 см. Пояса армирования должны быть связаны между собой с помощью вертикальных арматурных прутиков. Чтобы залить плитный ростверк, нужно намного больше бетона, чем для ленточного ростверка. Также обстоит дело и с расходом арматуры. Такие конструкции редко применяют в строительстве, и уж тем более индивидуальном.

Чтобы залить ростверк из железобетона, нужно установить опалубку и вставить в нее каркас из арматуры. Чтобы каркас арматуры был полностью покрыт бетоном, под нижние прутья ставят небольшие бруски 3-5 см. Если арматурный каркас положить непосредственно на дно опалубки, то нижние прутки арматуры окажутся на дне поверхности ростверка. Каркас в опалубке крепят, чтобы он не сдвигался в процессе заливки, после чего ее и производят.

Все столбы и сваи фундамента армируют. Чтобы каждая свая была закреплена с ростверком, прутики арматуры должны торчать из оголовков свай. Прутики соединяют с арматурным каркасом для того, чтобы ростверк был закреплен на сваях.

Ширина ростверка составляет больше, чем толщина стен дома, примерно на расстояние от 30 до 40 см. Форма поперечного сечения этой конструкции обычно квадратная или похожа на нее.

Ростверк: высокий, повышенный, заглубленный

Ростверк различается по видам в зависимости от расположения относительно уровня земной поверхности, а именно заглубленный, повышенный, высокий. Самым распространенным среди них является высокий. Он расположен выше уровня земли, как правило, на 10-15 см. Это нужно затем, чтобы грунт не упирался в ростверк при возникновении сил морозного пучения грунта. Если вспученный грунт поднимет ростверк, то будет отрывать и фундамент, или же просто ростверк оторвется от оголовков свай. В любом случае это плохо. Высокий ростверк плох тем, что существует пространство между полом и поверхностью земли. Пол первого этажа дополнительно утепляют. В такой конструкции дома подвала нет.

Повышенный ростверк представляет собой ростверк, у которого уровень подошвы совпадает с уровнем земли. В чем плюс этого ростверка? В том, что нет пространства между землей и полом первого этажа в этой конструкции. Чтобы при процессах пучения грунт не давил на ростверк, из-под него часть грунта должна быть снята.

Заглубленный ростверк, судя из названия, находится ниже уровня земли. Также под ним убирать лишний грунт, чтобы силы морозного пучения в нем не давили на конструкцию. Как для заглубленного, так и для повышенного ростверка правдива одна проблема. Пустое пространство под ними через время будет заполняться грунтом, и проблема морозного пучения возникнет. Поэтому ростверк ограждают от грунта. Например, это выполняют гладким шифером, листами железа. Это требует времени и дополнительных затрат. Поэтому эти виды ростверка не особо эффективны и используются.

Ростверка на сваях в строительстве по-другому называется свайно-ленточным или столбчато-ленточным фундаментом (из-за некоторого сходства с ленточным фундаментом). Однако эти названия не совсем правильны. Ростверк и лента имеют разные назначения. Лента фундамента испытывает нагрузку, которую передает в грунт от дома. Она ложиться на землю полностью, использую всю свою поверхность. Для такой ленты столбики или сваи не имеют смысла, поскольку не могут улучшить несущую способность и устойчивость к силам морозного пучения. Итак, ростверк нужен для того, чтобы объединить все сваи вместе. Сам он не давит на грунт, а только распределяет нагрузку между сваями. Значит, на земле он находиться не должен.

Свайный фундамент с монолитным ростверком и бетонной плитой

Ростверк – это верхняя часть свайного или столбчатого фундамента, которая объединяет все столбы/сваи в единую конструкцию. Ростверк фундамента может быть выполнен в виде ленты или плиты. Ленточный ростверк соединяет оголовки соседних свай, которые расположены под стенами дома, а плитный – сразу все оголовки всех свай.

Материалы, из которых можно делать ростверк, различны: дерево, сталь, железобетон (сборный или монолитный). При строительстве деревянных домов из бруса ростверком, по сути, служит нижний венец брусьев, который размещается непосредственно на сваях. В качестве стального ростверка может использоваться двутавровая балка, но это не лучший вариант: во-первых, это достаточно дорого; во-вторых, слишком тяжело для того, чтобы делать это вручную, для установки балок может потребоваться кран; в третьих, металл будет подвержен коррозии. Хлопот с таким ростверком будет больше, чем пользы. Наиболее подходящим вариантом является монолитный железобетонный ростверк. Он может быть и сборным, но опять же для самостоятельного строительства это не очень подходит: железобетонные блоки, а тем более плиты составить на сваи не получится.

АРМИРОВАНИЕ МОНОЛИТНОГО РОСТВЕРКА НА СВАЯХ

Армирование монолитного ростверка необходимо для того, чтобы сделать его устойчивым к изгибающим нагрузкам; без него бетонный ростверк может треснуть при малейшей деформации. Армирование ленточного монолитного ростверка нужно делать так же, как и у ленточного фундамента, ведь на него точно также будут действовать переменные нагрузки сверху со стороны дома и снизу от пучения грунтов через сваи (сила пучения действует на сваи, а те давят на ростверк). Необходимо делать два пояса армирования - верхний и нижний; каждый пояс состоит как минимум из двух продольных прутьев арматуры. При продольном армировании монолитного ростверка используется толстая арматура диаметром 10-12 мм с периодическим поперечным сечением - именно они будут принимать на себя нагрузкуу при деформации ростверка. Поперечные прутья арматуры не принимают на себя нагрузку, они нужны только чтобы связать каркас в единое целое, поэтому они могут быть тоньше – 6-8 мм и могут быть гладкими. Каркас арматуры должен быть полностью погружен в бетон и находиться в 3-5 см от поверхности ростверка.

Армирование плитного ростверка схоже с армированием монолитной плиты: точно так же необходимо делать два пояса армирования - у верхней поверхности и у нижней поверхности плитного ростверка. Каждый из них представляет собой сетку из толстой ребристой арматуры, щаг армирования от 20 см до 40 см. Между собой верхний и нижний пояса армирования соединяются вертикальными прутками арматуры. Для заливки плитного ростверка понадобится гораздо больше бетона, чем для ленточного; армирование плитного ростверка так же потребует гораздо больше арматуры. Поэтому такие конструкции не сильно распространены в строительстве (и тем более в самостоятельном).

Чтобы залить железобетонный ростверк, сначала устанавливается опалубка, в нее ставят арматурный каркас. Чтобы арматурный каркас ростверка был весь погружен в бетон, под нижние прутья арматуры надо подложить брусочки толщиной 3-5 см. Если каркас будет лежать прямо на дне опалубки, то нижние прутки арматуры будут прямо на нижней поверхности ростверка. Каркас в опалубке нужно прочно закрепить, чтобы он не сдвинулся при заливке бетона, после этого монолитный ростверк можно заливать.

Все сваи или столбы фундамента армируются, и для соединения каждой сваи с ростверком прутки строительной арматуры должны торчать из их оголовков. Чтобы надежно закрепить ростверк на сваях, эти прутки соединяются с его арматурным каркасом.

Ширина ростверка обычно немного больше толщины будущих стен и составляет 30-40 см, а форма поперечного сечения, как правило, квадратная или близкая к квадратной.

ВЫСОКИЙ, ПОВЫШЕННЫЙ И ЗАГЛУБЛЕННЫЙ РОСТВЕРКИ

По расположению ростверка относительно уровня земли различают три вида: высокий, повышенный и заглубленный. Самый распространенный и оправданный – высокий, т. е. находящийся выше уровня земли как минимум на 10-15 см. Это необходимо для того, чтобы при морозном пучении грунт не упирался в него. Если вспучившийся грунт будет поднимать ростверк, то вместе с ним он будет вырывать из земли сваи фундамента, либо, что более вероятно, оторвет ростверк от оголовков свай. Главный недостаток фундаментов с высоким ростверком – это пустота между поверхностью земли и полом дома. Из-за этого пол первого этажа необходимо дополнительно утеплять, а конструкция дома не предусматривает подвала.

Повышенный – это такой ростверк, подошва которого находится на уровне земли. Преимуществом такого устройства ростверка является отсутствие открытого пространства между землей и полом первого этажа дома. Для того, чтобы при пучении грунт не действовал на ростверк фундамента, из-под него вынимают часть грунта (те же 10-15 см).

Заглубленный ростверк находится ниже уровня земли. Из-под него, точно также как из-под повышенного, необходимо удалять слой грунта с той же целью – избежать давления пучинистого грунта. Для повышенного и заглубленного ростверков характерна одна и та же проблема: со временем в пустое пространство под ними будет осыпаться грунт, который в итоге заполнит пустоту между землей и подошвой ростверка, и на него уже будут действовать силы морозного пучения. Чтобы этого не происходило, нужно оградить пустоту под ростверком от окружающего грунта. Это можно сделать, например, с помощью гладкого шифера или листов железа, но в любом случае это повлечет дополнительные затраты и сил и времени и денег. Поэтому повышенный и особенно заглубленный ростверк – это не самый удачный и удобный в строительстве вариант.

Ростверки на сваях иногда называют столбчато-ленточным или свайно-ленточным фундаментом, имея в виду их внешнее сходство с лентой ленточного фундамента. Однако, «столбчато-ленточный фундамент» и «свайно-ленточный фундамент» - это не совсем верные названия, принципиальное различие ростверка и ленты – в их назначении. Лента фундамента сама передает нагрузку от дома на грунт, она всей своей поверхностью ложится на землю. Дополнительные столбики или сваи для такой ленты, фактически, не имеют никакого смысла, они не улучшают ее устойчивость к силам пучения и не увеличивают несущую способность. Смысл ростверка – в объединении в единое целое всех свай, сам он не передает нагрузку на грунт, он лишь распределяет ее между сваями, поэтому ни в коем случае не должен лежать на земле, потому что при пучении грунта его может оторвать.

Устройство, расчет и монтаж +Видео

Известный многим ленточный фундамент не всегда эффективен и экономичен на грунтах с глубоким уровнем промерзания.  И тогда на помощь приходит экономически более выгодный фундамент – свайно-ростверковый (свайно-ленточный). Фундамент на сваях, устанавливаемый на нулевом уровне, подходит для неровных участков с пучинистым грунтом.

Все строители знают, что основой любого капитального строения, дачного домика, бани или жилого дома, является фундамент. Он обеспечивает конструкции устойчивость, от его надежности зависит срок эксплуатации сооружения и его прочность.

[contents]

Ростверк. Возможное расположение. Материалы монолитного и свайного фундамента

Установленные на участке строительства сваи сами по себе не могут выполнять достаточную для строительства дома несущую функцию. Для придания фундаменту дополнительной надежности сваи на поверхности земли соединяются при помощи балок или плит. Такое соединение и называется ростверк.

Ростверк может быть расположен над землей, на земле или заглублен в грунт (положен на песчаную подушку).

Надземный ленточный железобетонный ростверк

  1. Надземный ростверк устанавливается над поверхностью земли так, чтобы несущие балки (плиты) не касались грунта на участке. Такой тип фундамента нуждается в дополнительной теплоизоляции, что влечет за собой дополнительные расходы и время. Хорошо работает фундамент с надземным ростверком на затопляемых участках строительства.Наземный ленточный ростверк
  2. Наземный ростверк (или нулевой уровень) «лежит» прямо на земле, для его размещения верхний слой почвы снимается и заменяется песчаной подушкой, которая меньше подвержена пучению и защитит фундамент-ростверк от выталкивания. Устройство  монолитного ростверка
  3. Нижний край подземного ростверка погружается в грунт на некоторую глубину. На дно траншеи под заглубленный ростверк также насыпается слой песка.

Изготавливаться ростверк может путем заливки бетонной смеси в сооруженную опалубку (монолитный) или собираться из готовых блоков и плит (сборный).

Сваи под фундамент-ростверк

Тип свай под данный фундамент может быть любой. Хорошо подходят железобетонные, бетонные, металлические и даже деревянные сваи. Также хорошо зарекомендовали себя и буронабивные сваи, которые возводятся непосредственно на участке строительства.

Расположение свай зависит от их типа и характера будущей постройки. Так как сваи выполняют основную несущую функцию, то обычно располагаются по периметру здания, на стыках стен и в местах больших нагрузок. Также возможно шахматное расположение свай под ростверком.

Пошаговая инструкция свайно-ростверкого фундамента

  • Первый шаг – заглубление и фиксация свай в соответствии с проектом дома. Готовые сваи вводятся в грунт при помощи строительного бура или спецтехники. Буронабивные – в соответствии с технологией их возведения, которая включает бурение скважины, установку опалубки для будущей сваи, засыпку песчаной подушки, заливку бетонной смеси и погружение арматурного каркаса.

Опалубка под буронабивную сваю может быть выполнена из металла или рубероида, также ее функцию может выполнять асбестовая труба.

  • После установки сваи, или ее затвердевания в случае возведения буронабивной опоры, выполняется монтаж или изготовление опалубки под ростверк. Это и является вторым основным шагом возведения фундамента ростверк.

Опалубка может быть сделана из досок или материала ДСП. В данном случае возможно применение несъемной опалубки, которая выполнит также функцию дополнительной теплоизоляции для уже готового фундамента.

  •  На следующем этапе арматурный каркас свай прочно связывается с каркасом ростверка и производится заливка бетонной смеси в опалубку под ростверк. Для удаления из заливаемой смеси воздушных мешков используется глубинный вибратор.

Для полного высыхания и набора необходимой прочности такому фундаменту понадобится не меньше месяца. В этот период его необходимо защищать от пересыхания накрыв гидроизоляционным материалом.

Ростверковый фунамент цена под ключ

Ростверковый фундамент - это система, состоящая из двух частей: ростверка, который равномерно распределяет нагрузки от строения, и основы, на которую передается эта нагрузка. Основой может быть как свайное поле, так и монолитная плита. Ростверк же представляет собой монолитный пояс, принимающий на себя нагрузку сооружения и распределяющий ее равномерно по всей конструкции. А сваи или плита в свою очередь передают эту нагрузку на грунт. Существуют различные технологии устройства ростверковых фундаментов. Наша компания готова предложить строительство основных видов фундаментов такого типа.

Плита с верхним ростверком

Узнать подробнее

Плита с верхним ростверком представляет из себя монолитное основание под всей площадью дома, поверх которого, в зависимости от планировки дома и расположения несущих стен, делается ленточный бетонный пояс - ростверк, который усиливает несущую способность плиты. Такой тип фундамента подходит для тяжелых домов из кирпича и газобетона, он способен вынести большие нагрузки. Засчет ростверка увеличивается расстояние от земли до нижней части самого строения, что позволяет уменьшить влияние осадков на стены дома. Еще одним плюсом верхнего ростверка на плите является способность с легкостью скрыть внутренние коммуникации в пол дома , дополнительно утеплить и гидроизолировать фундамент.

Плита с нижним ростверком

Узнать подробнее

Плита с нижним ростверком представляет из себя мелкозаглубленный или вообще незаглубленный ленточный фундамент, поверх которого заливается монолитная плита. Такой фундамент за счет нижнего ростверка способен справляться с большими нагрузками, а значит подходит для строительства тяжелых домов и коттеджей из газобетона и кирпича. Еще одним плюсом такого типа фундамента является его высота относительно земли, что минимизирует влияние осадков на стены дома. Помимо этого, верхняя часть фундамента - плита, которая является очень хорошей и ровной основой для будущего устройства полового покрытия.

Фундамент буронабивной с ростверком

Узнать подробнее

Для плохих грунтов Ленинградской области одним из хороших решений устройства основания является фундамент буронабивной с ростверком. Он подходит для сложных рельефов и обводненных участков. Может выдерживать достаточно большие нагрузки и благодаря ростверку распределять их равномерно по всему фундаменту. Подходит как для легких деревянных конструкций, так и для более тяжелых домов и коттеджей. Обладает относительно небольшой ценой за достаточно большую несущую способность.

Свайно-винтовой фундамент с ростверком

Узнать подробнее

Свайно-винтовой фундамент с ростверком представляет из себя свайное поле, на котором поверх свай пускают монолитную ленту, либо нижнюю обвязку дома. Такой комбинированный тип основания используют на обводненных участках с пучинистыми грунтами. Бетонный ростверк на сваях позволяет равномерно распределить нагрузку от дома, снижает расход бетона на фундамент и не подвержен влиянию пучения грунтов. Такой фундамент подходит для всех типов грунтов, кроме скальных и идеален для деревянных домов.

Фундамент столбчатый с ростверком

Узнать подробнее

Ростверковый фундамент на столбах представляет из себя монолитные столбы, поверх которых заливается бетонный ростверк. Такой тип фундамент достаточно прост в изготовлении, при его устройстве не требуется специальных буров, достаточно лишь лопат. Помимо этого ростверк на столбах имеет высокую несущую способность и готов выдерживать большие нагрузки.

Ростверки – это железобетонные ленты, объединяющие в единую конструкцию фундамент на столбах или сваях. Различают заглубленный ростверк, который выполняется ниже поверхности земли на расчетной глубине и проектируется для сложных глинистых или суглинистых грунтов, склонных к пучению. Существует также мелкозаглубленный ростверк. Это вариант, наоборот, закладывается в проект, если грунты достаточно прочные.

В проекте может быть заложен верхний или нижний ростверк. Все зависит от исходных данных. Верхний ростверк выполняют выше уровня земли и воды, что порой используется для сооружений, расположенных на берегу водоема. Низкий ростверк чаще используют в строительстве жилых и промышленных зданий.

Монолитная плита с ростверком

Некоторые люди задают вопрос, зачем нужен такой фундамент, как монолитная плита с ростверком? Если плита сама по себе представляет собой достаточно прочную и мощную конструкцию. Зачем так усложнять? Дело в том, что в Санкт-Петербурге и Ленинградской области грунты очень сложные. Высокая влажность региона и большие перепады температур обеспечивают пучинистость грунтов, что предусматривает использование соответствующих строительных технологий. Одной из таких технологий является изготовление столбчатого фундамента с монолитной плитой. Это прекрасное решение даже для многоэтажного кирпичного дома. Но никто не посоветует вам создавать такой фундамент под гараж. Во-первых, гараж не оказывает существенной нагрузки на грунт, а во-вторых, он, наверняка, предусматривает наличие смотровой ямы и/или погреба. Какая тут монолитная плита?

Если позволяет высотность здания, то оптимальным вариантом будет  монолитный ленточный вариант. Однако, если вы планируете полноценный дворец или многоэтажное жб строение, то сборный железобетонный или монолитный ленточный фундамент с ростверком в проекте заложен не будет. Тут необходим более прочный вариант, который не будет зависеть ни от климата региона, ни от массы строения, и от состава грунтов.

Плиточный ростверк

Максимальной прочностью на сегодняшний день обладает, так называемый, плиточный ростверк. Кроме этого, считается, что данная технология не требует тяжелой спецтехники и позволяет сделать фундамент здания всего за две недели. Конечно, тут предусмотрены все этапы возведения. Это и расчет, и составлены сметы, и разработка проекта, и рытье котлована, и изготовление опалубки, и армирование, и бетонирование…

Впрочем, если делать ленточный ростверк, то последовательность работ будет аналогичной. Сначала проводятся работы по рытью котлована. Для этого целесообразнее воспользоваться экскаватором. Затем забиваются и бетонируются сваи или столбы, после чего выполняется опалубка для ростверка. Установка опалубки производится из досок таким образом, чтобы после бетонирования ее легко было удалить.

Следующим этапом следует армирование ростверка. Арматуру приваривают к арматуре свай или столбов, обеспечивая высокую прочность соединения. Выбор арматуры определяется расчетом и зависит от нагрузки на фундамент. Армирование придаст ростверку прочность и улучшит его эксплуатационные характеристики. Сетка для армирования закладывается в 2 ряда. Расстояние межу прутьями выдерживают 15-20см. Прутья соединяются металлической проволокой, сварной шов, наоборот, уменьшит прочность конструкции.

Ростверк для свайного фундамента - Stroim-svoi-dom.ru

В наших статьях мы неоднократно рассказывали о различных конструкциях фундаментов, о том как они устроены, для каких строений больше подходят, как самостоятельно рассчитать фундамент. Мы так же писали, что одним из наиболее экономичных основании для легких каркасных домов, для домов из газобетона или бревна является столбчатый или как часто его называют свайный фундамент.

В этой статье мы расскажем вам о том, как сделать монолитный бетонный ростверк для свайного фундамента, как правильно его армировать и утеплять.

По своей конструкции, ростверк представляет из себя бетонную, металлическую или деревянную ленту, которая крепится к верхней части столбчатого фундамента или фундамента на винтовых сваях. Основной задачей ростверка является перераспределение нагрузки от всего строения на сваи, которые в свою очередь передают ее на грунт.

Например, при возведение сруба, его нижние бревна, которые лежат на столбах, выполняют функцию ростверка. В каркасном домостроении, нижняя обвязка дома так же выполняет подобную функцию.

Деревянный или металлические типы ростверка мы рассматривать не будем, делаются они достаточно просто, а вот монолитный бетонный ростверк требует более профессионального подхода.

Установка опалубки

К этому времени на участке должны быть установлены сваи. Неважно какими они будут – выложенными из кирпича или залитыми из бетона.

Для формирования опалубки подойдут обрезные доски толщиной от 2,5 см, ДСП, ОСБ, фанера и любой подобный материал.

Как только весь объем материала подготовлен, можно приступать к собиранию опалубки. При этом важно знать, что высота ростверка должна быть минимум 30 см, а ширина у основания ленты на 10 см больше чем ширина сваи.

По форме ростверк делают в виде прямоугольника или в виде перевернутой трапеции. Так же его можно сделать ступенчатым, при этом верх должен быть немного шире.

Рассмотрим поэтапно один из наиболее популярных вариантов устройства опалубки.

1.Первое что нужно сделать, это разметить края будущей опалубки и по этой линии через каждые 50-90 см забить деревянные бруски сечением 5х5 см. Бруски должны располагаться строго вертикально.

2.Вбитые в землю бруски необходимо надежно соединить в верхней части при помощи таких же брусков. Можно использовать для этого проволоку.

Далее, при помощи саморезов прикручивается нижняя планка. Для этого подойдут доски толщиной 3-4 см. На этих планках будет лежать нижняя часть всей опалубки.

3.Следующим делом устанавливаются доски. Сначала доски укладываются горизонтально. Тут нужно аккуратно пропилить отверстия под сваи. Чем плотнее опалубка будет прижиматься к столбам, тем меньше бетона вытечет.

После чего  доски ставятся вертикально. Для того чтобы они надежно держались, их приколачивают к вертикально стоящим брускам, которые вбивали на первом этапе.

4.Как только опалубка собрана, по всей внутренней поверхности расстилают полиэтиленовую пленку. Она предотвратить утечку цементного молочка, которое необходимо для правильного созревания бетона. Пленку можно пристрелить степлером, чтобы она не падала.

На этом сборка каркаса опалубки завершается.

Если вы не уверены в надежности конструкции, то можно добавить дополнительные ребра жесткости и различные упоры.

Армирование ростверка

Бетон является очень прочным материалом, но, как известно, он хорошо работает на сжатие, а при растяжении и изгибании лопается. Для устранения этого недостатка его армируют. Арматура, напротив, хорошо ведет себя при растяжении. Таким образом, эти два материала находясь вместе образуют прочную и надежную конструкцию.

Армирование ростверка состоит из нескольких этапов.

1.Сначала на низ опалубки укладывают бруски. Их толщина должна быть одинакова. Подойдут бруски толщиной 3-5 см. Ширина здесь не важна.

Для чего это необходимо?

По правилам, арматура должна находится не ближе 3 см от наружной бетонной поверхности, т.е. она должно быть полностью утоплена в бетон. Таким образом, бруски, в данной случает, уложены для удобства.

2.Укладка нижнего ряда продольной арматуры.

Для этого используют ребристую арматуру диаметром 10 мм или 12 мм, которую кладут на бруски. Как подсчитать их количество мы рассмотрим в примере чуть ниже.

3.На этом этапе нужно связать продольную арматуру между собой таким образом, чтобы расстояние между отдельными прутами было одинаково.

Для связки используют гладкие прутья толщиной 6-8 мм потому что они дешевле и никакой другой функции как придание геометрии каркасу не выполняют.

Таким образом, нижний ряд арматурного каркаса полностью собран и можно приступать к сборке верхнего ряда.

4.Сборка верхнего ряда. Мы рассмотрим один из способов, как можно собрать верхний ряд.

Как мы писали выше, вбитые в землю бруски были соединены сверху планкой. На эти планки, используя проволоку, подвешиваются арматурные прутья. Высота, на которой должна висеть арматура зависит от высоты ростверка. При этом не забывайте, что арматура в бетоне должна располагаться не ближе 3 см от края.

Таким образом, арматура располагается в подвешенном состоянии.

5.Теперь нужно связать прутки верхнего ряда между собой. Делается это таким же образом, как и нижний ряд.

6.Получилось два ряда: верхний и нижний. Их так же связывают между собой гладкими прутьями 6-8 мм.

7.В итоге должен получится армированный каркас прямоугольной формы. Так как верхние прутки были подвешены на проволоку и оба ряда были связаны между собой, то деревянные брусочки, которые закладывались на первом этапе можно убрать.

Получится что весь каркас весит на проволочках. На этом этап армирования можно считать законченным.

Расчет количества арматурных прутков

По общим правилам, площадь сечения продольной арматуры должна составлять не менее 0,1% от площади поперечного сечения ростверка.

В качестве примера возьмём ростверк сечением 40х40 см. Переведем сантиметры в миллиметры и подсчитаем площадь. Она составит 160000 мм2. Соответственно общая площадь сечения арматуры равна 160 мм2.

Нам так же известно, что подходящий диаметр прута 10 мм или 12 мм при этом их количество в верхнем и нижем рядах должно быть одинаково.

Площадь прутка круглой формы находим по всем известной формуле S=πd2/4. Где d – диаметр арматуры.

Получаем: S10=78,5 мм2, S12=113 мм2.

Поделив общую площадь сечения всех прутьев на площадь одного прута получим их необходимое количество.

Округлив полученные цифры получаем, что количество арматуры n10=2 шт и n12=1 шт.

По технологии, установка одного арматурного прута в ряду шириной более 15 см запрещена. Получается, что при таком ростверке, в ряду должно находится 2 прутка. Таким образом их общее количество должно составлять 4 штуки.

Марка и состав бетона для ростверка

Много писать по этому поводу мы не будет. Как правило, на этапе заливки бетона всех интересует вопрос, какую марку бетона использовать для ростверка и как его приготовить своими руками.

Для ростверка используют бетон марки М300 и М350. Если вы готовите бетон самостоятельно, то необходимые пропорции вы можете найти на нашем сайте в статье «Марка и состав бетона«.

Так же стоит сказать, что при заливке бетона его обязательно необходимо штыковать т.е. выгонять воздух, который застревает в толще бетона.

Для этого используют специальный вибратор, который можно взять в аренду. Так же можно воспользоваться прутком арматуры и штыкованием выгонять воздух.

Делать это нужно очень тщательно, иначе после застывания, в местах образования воздушных пустот, ростверк будет ослаблен.

Утепление ростверка

Свайно-ростверковый фундамент, как и любой другой нуждается в утеплении. Исключением являются дачи и дома предназначенные для проживания в теплое время года.

Бетонный ростверк будет служить мостиком холода, который может свести на нет всё утепление дома.

Схема утепления достаточно проста и производит ее можно после постройки дома. Для этого достаточно по наружной поверхности ростверка закрепить обычный белый пенопласт или применить более дорогой, но и более качественный экструдированный пенополистирол.

Применять мягкие утеплители, такие как каменная вата или стекловата нежелательно. Они хорошо впитывают влагу и как следствие теряют свой теплоизоляционные свойства. Пенопласты лишены подобного недостатка.

Как правило, для утепления ростверка используют пенопласт толщиной 5-10 см. Этого вполне достаточно.

Крепят его при помощи специальных дюбелей, а стыки запениваются.

Многие на этапе монтажа делают ошибку – ставят пенопласт на землю после чего крепят. Ошибка в этом случает заключается в том, что пенопласт должен находится на высоте 5-10 см от земли.

Дело в том, что на грунт действуют силы морозного пучения, которые поднимают или опускают его. Что это за силы мы писали в статье (ссылка). Так вот, если пенопласт будет располагаться на грунте, то при подъеме почвы его просто оторвет от стен или он сломается.

Многие боятся, что если не плотно прижать пенопласт к поверхности земли, полы первого этажа будут холодными. Это не так. Для того, чтобы пол был теплым его утепляют. На эту тему на нашем сайте есть пара статей «Пол по грунту».

Поверхность пенопласта часто отделывают при помощи цокольных панелей имитирующих кладку кирпича. Экструдированный пенополистирол можно оштукатурить. Но это темы другой статьи. Важно понять, что ростверк обязательно нужно утеплять. Это сэкономит деньги на отопление и сделает температуру в доме более комфортной.

Различие между свайно-ростверковым и ленточным фундаментами

Многие ошибочно считают, что свайный фундамент с ростверком и ленточный фундамент — это одно и тоже. В действительности это совершенно два разных основания.

Ленточный фундамент расположен непосредственно на земле и передает нагрузку от строения по всей площади.

Ростверк несет другую функцию. Он перераспределяет вес здания на столбы, которые в свою очередь передают нагрузку на грунт.

Важным различием является то, что ростверк не должен контактировать с поверхностью земля, иначе силы морозного пучения, о которых мы рассказывали немного выше, могут сломать его или вместе с ним вытащить из земли сваи.

Плюсы и минусы свайного фундамента с ростверком



Фундамент – вот с чего начинается любое строительство дома или капитального сооружения. В зависимости от конструкции постройки и типа почвы применяют различные виды оснований. Одним из них является свайно-ростверковый фундамент.



Он представляет собой разновидность свайно-ленточного фундамента. Его отличительная черта – находящийся на поверхности особый каркас (рама), из балок или плит, который соединяет все сваи фундамента между собой. Такой силовой каркас, способствует долговечности основания постройки.



Отличается этот тип основания от ленточного тем, что лента связующая сваи находится в приподнятом над землей состоянии; ее контакта с грунтом быть не должно. Если посмотреть фото свайно-ростверкового фундамента, это отлично видно. Применяться он стал относительно недавно, но уже успел завоевать доверие. Используют свайно-ростверковый фундамент даже под мощные постройки, возведенные из газобетона.

Достоинства и недостатки


Как и любой вид фундамента, свайно-ростверковый имеет свои сильные и слабые стороны, на которые следует обратить внимание перед тем как сделать окончательный выбор в пользу того или иного основания для постройки. К неоспоримым достоинствам конструкции относятся:



  • •    хорошие показатели несущей способности;
  • •    строительство на любом типе грунта;
  • •    возведение постройки при повышенном уровне подземных вод;
  • •    минимальное количество работ по подготовке участка;
  • •    отсутствие большого объема земляных работ.




К сожалению, свайно-ростверковый фундамент имеет не только плюсы, но и минусы, о которых также следует сообщить. Не обращать на них внимания при строительстве неразумно. Основными недостатками основания такого типа можно назвать:



  • •    проблематичность в организации подвального помещения;
  • •    необходимость привлечения профессиональной техники для монтажа некоторых видов свай, что значительно повышает стоимость.


Ознакомившись с плюсами и минусами подобного основания, можно окончательно принять решение о том, стоит ли возводить дом на свайно-ростверковом фундаменте или нет.

Особенности постройки


Для хорошего результата при возведении свайно-ростверкового фундамента необходимо придерживаться технологии этого процесса. В том случае если она будет нарушена, результат может оказаться совершенно непригодным для дальнейшего возведения на основании строения. Для того чтобы не допустить ошибок, решив возвести свайно-ростверковый фундамент своими руками, следует придерживаться инструкции.




Как и постройка любого фундамента, сооружение свайно-ростверкового начинается с разметки участка. Она непременно должна быть точной. Чаще всего сваи располагаются в  полутора метрах друг от друга. Для того чтобы точно определить это расстояние хорошо воспользоваться калькулятором свайно-ростверкового фундамента.


Затем приступают непосредственно к монтажу свай. Этот процесс не очень сложен, но требует аккуратности, так как важно правильно соблюсти глубину их погружения и вертикальность положения. Чаще всего глубины в полтора – два метра оказывается достаточно. Все сваи после установки должны возвышаться над землей на двадцать, двадцать пять сантиметров. Требуется это для создания ростверка.


Когда монтаж свай окончен, можно приступать к следующему этапу строительства свайно-ростверкового фундамента. Обустройство ростверка для человека, не имеющего достаточного строительного опыта, может показаться сложным, но если соблюдать правила, все непременно получится. Перед тем как изготовить для него опалубку, следует обработать верх свай гидроизоляционной мастикой.







Для того чтобы опалубка надежно держалась, по внутреннему и внешнему периметру устанавливают колья высотой, равной или немного превышающей высоту опалубки. Шаг между ними должен быть в полтора –  два метра. Дно опалубки и бока изготавливают из обрезной доски, которая фиксируется при помощи саморезов. Далее она застилается материалом для гидроизоляции. После этого проводят армирование и заливку ростверка бетоном. Как только он высыхает, опалубку снимают.




Возведенный таким образом свайно-ростверковый фундамент способен выдерживать даже тяжелые постройки из газобетона. Достаточно выгодный с материальной стороны и являющийся надежным и долговечным основанием свайно-ростверковый фундамент обустраивают и под относительно легкими деревянными домами, если строительство ленточного фундамента под ними невозможно или не очень надежно.

Стоимость


Перед началом строительства всегда рассчитывают итоговую стоимость. Цена свайно-ростверкового фундамента суммируется из нескольких показателей. Это, само собой, цена свай, которая различается в зависимости от их диаметра, длины, вида и качества; стоимости их доставки и установки; а также работ и материалов для создания ростверка.


Для того чтобы не тратить средства на лишний материал, важно точно произвести расчет свайно-ростверкового фундамента. Для этого следует либо обратиться в фирму, либо воспользоваться онлайн калькулятором. Второй вариант является бесплатным, но в этом случае возможна небольшая погрешность.


Выстроенный фундамент прослужит без ремонта долгие годы, если для него выбраны только высококачественные материалы. В этом случае при правильном проведении всех работ итог окажется оптимальным. Любая сомнительная экономия на качестве строительных материалов недопустима на таком ответственном этапе как обустройство фундамента.

Grillage Foundation | Фундаменты колонн и стальные ростверки

НОВОСТИ | ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ | ЛИСТ

Фундамент с ростверком - это тип фундамента, который обычно используется в основании столба. Он содержит 1, 2 или дополнительных слоя стальных опорных балок, накладываемых на один ярус бетона, прилегающие слои расположены перпендикулярно друг другу, в то время как все слои покрыты бетоном.Это очень недорогой фундамент в таких ситуациях, как перенос тяжелых нагрузок со столбов на грунт с низкой нагрузкой или несущей способностью.

Значение, определение, использование и применение фундамента Grillage: Фундамент Grillage содержит несколько ярусов балок, обычно расположенных перпендикулярно друг другу и используемых для распределения тяжелых точечных нагрузок от здания или надстройки до допустимой несущей способности или давления грунта.

Балка ростверка может быть изготовлена ​​из любого материала; наиболее распространенными являются сталь, закаленный (сборный) бетон или древесина.Однако в некоторых постоянных случаях, когда преобладают странные условия, например, большое количество износостойкой древесины или вероятное повторное использование существующих секций желоба из катаной стали, ростверк может оказаться как полезным, так и продуктивным. В постоянных обстоятельствах постоянство или долговечность оказывается важным аспектом дизайна, а сохранение и / или выбор подходящих материалов является основным компонентом дизайна.

Конструкция основания ростверка

: Наброски или конструкция ростверка выполняется путем вычисления моментов и нагрузок, используемых от конструкции или надстройки, и определения необходимой площади основания с использованием соответствующей допустимой несущей способности грунта или давления для рассматриваемой ситуации.

В этом регионе можно определить количество и величину или размер каждого яруса ростверка. Затем ярусы проектируются или проектируются так, чтобы выступать от края яруса, что определяет размеры балки, необходимые для противодействия реализованным изгибающим моментам и поперечным силам.

В случае, если ростверк покрыт бетоном, а серия и техника строительства и загрузки соответствуют требованиям проекта, можно использовать комбинированное действие бетона и балки.

Категории фундаментов для ростверков: Обычно существует 2 категории фундаментов для ростверков в зависимости от типа используемого материала;

  • Фундамент стальной ростверк
  • Фундамент деревянный ростверк

Как правило, из этих двух категорий выбор делается в зависимости от доступности материала, и разница в общих расходах является определяющей.

Для получения дополнительной информации перейдите по следующей ссылке iamcivilengineer.com

Что такое Grillage Foundation, Определение, Конструкция, Область применения

Фундамент Grillage - это тип фундамента, который часто используется в основании колонны. Он состоит из одного, двух или более ярусов стальных балок, наложенных на слой бетона, при этом смежные ярусы расположены под прямым углом друг к другу, а все ярусы заключены в бетон.

Прежде чем идти за подробностями; давайте посмотрим, что вы узнаете сегодня в этом посте:

  1. Определение
  2. Конструкция
  3. Типы
  4. Конструкция

Это самый экономичный фундамент в случае передачи больших нагрузок от колонн на грунт с низкой несущей способностью .Обратите внимание, что слово «ярус» используется для такого расположения, при котором предметы размещаются слоями один над другим, как сиденья в кинотеатре или аудитории.

Определение ростверка

Он состоит из множества слоев балок. Их укладывают под прямым углом друг к другу. Такое расположение позволяет разгонять большие точечные нагрузки. Фундамент распределяет нагрузку от надстройки до допустимого давления на грунт. Защита и выбор подходящих материалов - важная часть дизайна.

Балка ростверка может быть из любого материала. Обычно это сталь, сборный железобетон или дерево. Такой фундамент может оказаться удачным и недорогим, если у вас достаточно надежного таймера. Это также полезно, если вы хотите повторно использовать существующие прокатные стальные профили. В постоянных условиях важным фактором дизайна становится долговечность.

Преимущества ростверка

Хотите узнать, где используется ростверк? Если у вас грунт с низкой несущей способностью, то ростверк станет идеальным решением.Это более легкий и недорогой вариант. Устройство ростверка позволяет получить лучшую площадку для распределения давления.

В США этот тип фундамента используется для строительства линий электропередачи. Он подходит там, где нет коренной породы и невозможен плотный фундамент. Конструктивная конструкция такого фундамента делает его идеальным для проектов линий электропередачи.

В отличие от свай, этот тип фундамента считается более легким и наиболее экономичным решением.Это не требует глубоких земляных работ, но все же может обеспечить необходимую площадь для несущей способности почвы. Для свай, кессонов и опор требуется глубокая выемка грунта, что является большим недостатком в случае ограничений площадки.

Для кладки стены используется деревянный ростверк. Конструктивными деталями ростверка в этом случае являются доски и балки, расположенные одна над другой. Это поможет избежать дифференциальной осадки. Если вы застряли в ситуации, когда невозможно поставить сваи, а характеристики грунта на участках не позволяют использовать другой тип неглубокого фундамента, мы можем использовать ростверк.

Теперь, поскольку в опорах электропередач опоры подвергаются сильной коррозии, что является большой проблемой. Теперь, когда ростверк находится под землей и труднодоступен для осмотра, он может внезапно выйти из строя. Вот почему оцинкованная сталь предпочтительнее для фундамента ростверка в проектах ЛЭП.

Проектирование балок ростверка

Теперь, когда вы рассмотрели основы основания ростверка, давайте рассмотрим его конструкцию. Вы должны рассчитать нагрузку и моменты надстройки.Используйте эти приложенные силы для расчета требуемой площади основания. Для этого используйте подходящее значение допустимого давления на грунт. Не забывайте использовать состояние грунта.

В этой области вы можете выбрать количество и размер каждого слоя ростверка. Затем слои конструируют так, чтобы выступать от края верхнего слоя. Это в дальнейшем поможет определить размеры балки. Эти размеры балки необходимы, чтобы противостоять приложенным изгибающим моментам и поперечным силам.

Возникли проблемы с дизайном? Не волнуйтесь; Вот практический пример, когда инженер-геотехник спроектировал ростверк для аудитории. Найдите здесь.

Конструкция должна учитывать составное действие, если ростверк бетонируется. Последовательность нагружения и метод строительства должны соответствовать требованиям проекта.

Типы

В основном есть два типа в зависимости от типа используемого материала;

  • Фундамент стальной ростверк
  • Фундамент деревянного ростверка

В основном из этих двух типов решение принимается на основе наличия материала, и решающим фактором является общая стоимость.

Если вы хотите стать хорошим инженером-геологом в США, я бы лучше сказал, что вы узнаете об основных характеристиках типов ростверков.

В основном из этих двух типов решение принимается на основе доступности материала, и решающим фактором является общая стоимость.

Если вы все еще не уверены, подходит ли этот тип основания для типа почвы в вашем районе. Вы можете выполнить полномасштабные полевые испытания на подъем стальных фундаментов. Первые характеристики грунта на площадках изучаются с помощью различных испытаний на месте, включая стандартные испытания на проникновение, конусное проникновение, прессиометр, сдвиг в стволе скважины, приводной конус и испытания на дилатометре.

Фундамент стальной ростверк

Этот тип фундамента ростверк - один из самых распространенных. В фундамент стального ростверка входят стальные балки ростверка. Они называются балками из рулонной стали (RSJ). Они располагаются слоями один над другим и обычно называются ярусами стальных балок. В конце этой статьи я объяснил конструктивные особенности конструкции фундамента из стального ростверка.

Но если вы выбираете это, убедитесь, что вы соблюдаете минимальные требования к покрытию.Таким образом, для защиты стального основания ростверка от грунтовых вод необходимо обеспечить бетонное покрытие в 10 см вокруг внешних балок и верхних фланцев. Это предотвратит коррозию и сделает соединения жесткими.

Фундамент с деревянным ростверком

Если вы выбрали деревянную каркасную конструкцию, в которой деревянные колонны сильно нагружены, то фундамент с деревянным ростверком может многое предложить. Вам просто нужно использовать деревянные доски и балки ростверка вместо стальных балок. Как и в случае с фундаментом из стального ростверка, здесь нужно разместить деревянные балки одна над другой.Деревянный ростверк очень полезен для заболоченных территорий, где несущая способность почвы низкая и где стальные балки могут подвергнуться коррозии из-за подземных вод.

В отличие от стального, здесь не нужно закладывать деревянные балки в бетон. Вместо этого можно предусмотреть деревянную основу внизу.

Строительство фундамента ростверка

Этот метод строительства предназначен для стального ростверка, залитого в бетон. Порядок строительства следующий:

  • Сначала мы должны выкопать грунт до желаемой глубины фундамента.Глубина обычно небольшая. Достаточно всего лишь заделать два яруса балок ростверка и стыков. Однако минимальная глубина - 90 см.
  • После раскопок мы должны утрамбовать поверхность, чтобы сделать ее ровной. Теперь залейте бетон и утрамбуйте его так, чтобы получилась бетонная площадка толщиной 15 см.
  • Теперь разместим первый слой балки ростверка сверху. Количество, размер и расстояние между балками соответствуют проекту. Балки необходимо выровнять.
  • Залейте обильным цементным раствором все нижние полки балок ростверка.Это сделает их монолитными с бетонной площадкой.
  • Теперь разместите второй ярус балок под прямым углом. Приходится размещать и разносить их с помощью разделителей. Теперь залейте бетон между стальными балками и вокруг них.
  • В конце мы разместим стальную стойку, соединив ее с опорной пластиной. Мы будем использовать косынку и боковые уголки для надежного соединения. Эти соединения также закладываются в бетон, чтобы сделать их монолитными.
Фундамент с ростверком - Детали

Недостатки фундамента с ростверком

Фундамент с ростверком - не идеальный фундамент, так как он может быть полезен только в некоторых конкретных сценариях и условиях грунта.Самый большой недостаток: стальные балки нужно защищать от коррозии, покрывая их бетоном. Вы не можете ожидать, что этот тип фундамента будет полезен для многоэтажной башни, для этого вам придется использовать свайный фундамент. Вы просто не можете переложить строительную нагрузку на хрупкую почву.

Но если у вас легкая конструкция, такая как древесина, бетонные блоки или стальная конструкция, вы можете сделать фундамент из ростверка для опоры на грунт с низкой несущей способностью. Это сэкономит до 30% на возведении фундамента.

Фундамент ростверк неглубокий или глубокий?

Чтобы ответить на этот вопрос, сначала нам нужно знать, что такое глубокий фундамент или неглубокий фундамент.

Если вы уже знаете, вы можете пропустить этот абзац и продолжить. Неглубокий фундамент - это фундамент, при котором глубина фундамента равна или меньше ширины фундамента. В таком случае он размещается сразу под самой нижней частью конструкции. В то время как глубокий фундамент уходит на много метров ниже земли, и наиболее распространенным типом глубокого фундамента является свайный фундамент.

Ну, вернемся к ростверку. По определению, этот тип фундамента следует отнести к категории неглубоких фундаментов. Но мы можем использовать его вместо глубокого фундамента, то есть, когда состояние подземных вод и состояние почвы не позволяют использовать другой тип фундамента, можно использовать ростверк.

Итак, ростверк - это фундамент неглубокого заложения, который можно использовать как альтернативу глубокому фундаменту.

Хотите узнать больше?

Если вы хотите узнать больше об определении фундамента в гражданском строительстве и изучить многие другие типы фундаментов.Введите сюда эту статью о различных типах фундамента.

Надоело читать? Не волнуйся. Устройтесь поудобнее и посмотрите это потрясающее обучающее видео за чашкой кофе. [youtube https://www.youtube.com/watch?v=USvCZlwe-D0]

Grillage Foundation - типы и установка [Civil Planets]

Фундамент - это важная часть любой конструкции, которая передает на землю все виды нагрузок.

В зависимости от несущей способности грунта в строительстве используются несколько типов фундаментов.Фундамент ростверк - одно из них.

Что такое ростверк фундамент?

Колонный или опорный фундамент, образованный двумя или более поперечными балками, расположенными под прямым углом друг к другу, покрытыми бетоном, называется ростверковым фундаментом .

Когда и где он используется?
  • Фундамент ростверк подходит, когда фундамент сооружения сооружается как фундамент неглубокого типа на влажной или рыхлой почве.
  • В основном для рыхлых грунтов используется метод глубокого фундамента. Однако ростверк будет рекомендован там, где глубокий фундамент по каким-то причинам невозможен.
  • Фундамент ростверка считается, когда глубина фундамента ограничена от 1 до 1,5 м по таким причинам, как каменистый грунт.
  • Более того, ростверк может выдерживать и переносить большие нагрузки от конструкции на большие площади.

Элементы фундамента ростверка

  • Глубина фундамента будет в диапазоне от 1 м до 1.5 м, но не менее 900 мм.
  • Стальная балка или деревянные доски должны быть размещены над бетонным основанием, причем толщина бетонного основания должна быть не менее 150 мм.
  • Два или более стальных балки или деревянных слоев уложены на бетонную основу, и эти слои расположены под прямым углом к ​​каждому из них.
  • Количество балок нижнего слоя выше верхнего. Например, если верхний слой имеет 3 балки, то нижний слой должен иметь 5 или 6 балок в зависимости от критериев расчета нагрузки.
  • После крепления стальной колонны весь каркас следует залить бетоном.

Виды фундаментов ростверков

Фундамент ростверк по марке разделен на два.

  • Фундамент стальной ростверк
  • Фундамент деревянный ростверк

Фундамент стального ростверка и установка

Фундамент стальной ростверк состоит из двух и более слоев стальных балок.

  • Во-первых, бетонное основание должно быть выполнено на грунте толщиной не менее 150 мм.
  • Стальной каркас будет надлежащим образом размещен над бетонным основанием.
  • Верхний слой балок укладывать под прямым углом к ​​нижнему слою.
  • Балки будут разделены распорной планкой диаметром 20 мм для проникновения бетона в каждый слой.
  • Расстояние между балками не должно превышать 300 мм. Если расстояние между балками превышает 300 мм, бетон не будет действовать как монолитно.
  • Теперь необходимо правильно залить бетон внутри и вокруг стальной секции с надлежащим уплотнением.
  • Опорная плита должна быть закреплена поверх верхнего слоя с помощью цементного раствора и убедиться, что плита не колеблется.
  • Затем закрепите стальную стойку на опорной плите вместе с косынкой и затяните гайки и болты.

Наконец, бетон должен быть залит в фундаменте и вокруг него с минимальной прозрачностью 15 мм, чтобы предотвратить коррозию стали под воздействием воды.

Фундамент и установка деревянного ростверка

Фундамент из деревянного ростверка подходит для легких конструкций с несущей способностью грунта не более 6 тонн / кв.м.Поверх этого фундамента будет возведена стена из кирпичной или блочной кладки.

  • Деревянные доски толщиной от 80 мм до 100 мм, используемые для изготовления фундамента.
  • Деревянные доски состоят из двух или более поперечных слоев. Между досками нет распорки, и расстояние между досками должно быть от 450 до 600 мм с каждой стороны основания.
  • В этом фундаменте минимальное количество бетона было залито внутри и вокруг фундамента.
  • Затем можно возводить кирпичную или блочную стену поверх фундамента.

Преимущества и недостатки

Преимущества Недостатки
Экономия и экономия средств Может быть под воздействием подъемной силы.
Глубокая выемка грунта не требуется для фундамента из рыхлого грунта. Для раскопок большей площади.
Для завершения фундамента достаточно меньше рабочей силы. Выравнивание столбца может немного измениться.

Использование ростверка

Основное применение ростверкового фундамента - это передача большой нагрузки на рыхлый грунт, где по каким-то причинам глубокий фундамент невозможен.

Надеюсь, вам понравилась статья. Счастливого обучения 🙂

Автор Сатиш

Сатиш - инженер-строитель с более чем 9-летним опытом работы в жилищном строительстве. Он автор, редактор Civil Planets

.
Похожие сообщения

Преимущества Grillage Foundation - Engineering Feed

Преимущества Grillage Foundation


Конструкция фундамента с ростверком в основном подходит для тяжелых структурных нагрузок от колонн, опор или балок, которые необходимы для передачи несущей способности почвы относительно низкой.
Фундамент ростверк легко распределяет нагрузку на обширном участке грунта. Этот фундамент помогает противостоять глубоким земляным работам, поскольку необходимая площадь основания рассчитана на нагрузку трансмиссии. Глубина фундамента ограничена от 1 м до 1,5 м.
Фундамент ростверка состоит из двух или более ярусов балок, расположенных под определенным углом для распределения нагрузки на обширной площади.
Обычно этот тип фундамента применяется к опорам и стойкам колонн тяжелых конструкций.Ростверк изготавливается из стали I I секции (R.S.J), размещенной одинарной или двойной большой.
Второй, больший - количество R.S.J.S, и они расположены отдельно в зависимости от нагрузки на конструкцию и несущей способности почвы.

Улучшение грунта с включением нагрузки или повышением рабочего напряжения
Когда груз доставляется на землю, он сжимается. Диапазон и необходимое время могут варьироваться в зависимости от размещения частиц грунта, степени насыщения, а также плавного осушения почвы.Если нагрузка доставляется для рыхлых и особенно ненасыщенных заливок, это может вызвать быстрое оседание.
Для устройства ростверкового фундамента выкапывается траншея необходимой ширины и глубины. Поверхность траншеи выравнивается и утрамбовывается. Поверх утрамбованной поверхности укладывается цементно-бетонный слой. Его следует как следует уплотнить, чтобы он стал водостойким. R.S.J.S содержат необходимые размеры, которые размещаются на постоянных зазорах. Для вживления нижних фланцев R.S.J.S в бетон заливается густой цементный раствор.Трубы и болты используются для коллективного крепления R.S.J.S. Болты вставлены в перемычку R.S.J.S.
Г. Части труб располагаются между R.S.J.S, и через все отверстия и трубы пропускается длинный болт. Это объединит R.S.J.S вместе и создаст прочную массу.

Типы фундаментов для ростверков
1. Фундамент для стальных ростверков
Фундамент для стальных ростверков разработан с использованием стальных балок и структурно называется катаными стальными балками (RSJ), применяемыми в два или более ярусов.
2. Деревянный ростверк. Фундамент
Деревянный ростверк применяется для деревянных колонн или кирпичных стен с большой нагрузкой. Преимущества фундаментов для ростверков.

Фундамент из стального ростверка больше подходит подрядчикам, чем деревянный ростверк.
Скорость установки - Подрядчики могут значительно сэкономить время, используя ростверк.
Пригодность - Фундаменты ростверков в основном используются вместо заливного бетона, и благодаря плавному процессу установки экономится много времени.
Снижение затрат - Подрядчик может получить скидку в стоимости, поскольку существует наименьшая вероятность разрушения транспортной инфраструктуры.

Многоцелевой фундамент - технология поддерживает различные приложения.

Ссылка: constructiontuts.com

(PDF) Пропускная способность фундаментов ростверков при горизонтальной нагрузке

ВЫВОДЫ

В данной статье описывается поведение фундаментов ростверков

при горизонтальной нагрузке при постоянной вертикальной нагрузке в песке

на основе небольших модельных испытаний, применяется и разрабатывается

существующих моделей на основе пластичности для прогнозирования емкости и

деформации, которые были проверены по базе данных модельных испытаний

.Модели пластичности проверены только относительно небольшой базой данных

испытаний маломасштабных (1g) моделей.

Фундаменты ростверка модели из рыхлого и средне-плотного песка

предлагают улучшенную грузоподъемность при нагрузке V-H (в рабочем состоянии)

по сравнению с эквивалентными грязевыми матами с твердой поверхностью с такой же вертикальной несущей способностью

. Эта дополнительная производительность в основном

обеспечивается: (a) повышенным трением на границе раздела из-за грунта-грунта

, а не сдвига грунт-фундамент; и (b) поверхность текучести

, которая расширяется в направлении H / V0 за счет проникновения

ростверка.В плотном песке поведение ростверка

очень похоже на поведение поверхности грязевого коврика (из-за пониженного проникновения

). В модельных испытаниях, представленных здесь,

было дополнительно пассивное сопротивление из-за проникновения в фундамент, хотя оно, вероятно, будет незначительным по сравнению с (а) и (б) для полного -масштаб

фундамент

. Модель на основе пластичности, используемая здесь, предсказывает

горизонтальной скважины в средне-плотных и плотных песках

и немного занижает для рыхлых песков.Во всех испытанных случаях

ростверки показали, что они являются приемлемой заменой

твердого грязевого ковра при нагрузке V-H.

Результаты модельного исследования показывают, что если прототип

ростверка установлен под его собственным весом, а прототип

поддерживаемой конструкции (нормально пробитый), начальное проникновение

во время установки будет небольшим, хотя и значительным.

Размещение (как горизонтальное, так и вертикальное) фундамента

будет происходить при начальной горизонтальной нагрузке.Напротив, если фундамент

проникает сверх V0.V, начальное проникновение

будет больше, но значительная горизонтальная пропускная способность

может быть мобилизована с незначительным дополнительным проникновением. В обоих случаях

боковой отклик фундамента будет деформационным упрочнением

из-за увеличения вертикального проникновения. При большом вытеснении -

м, два фундамента в конечном итоге будут демонстрировать одинаковую пропускную способность

и общее проникновение, хотя в обычном случае проникновения

большая часть проникновения будет происходить в процессе эксплуатации,

, тогда как в случае чрезмерного проникновения большая часть проникновение

произойдет во время установки.Следовательно, может быть целесообразно установить ростверки

с использованием дополнительного балласта там, где возможно

(чрезмерное проникновение), поскольку движения фундамента будут на

более разрушительными при эксплуатации (например, при подключении как части рабочего поля

), чем во время установки. Поскольку это исследование основано на

лабораторных испытаниях с уменьшенным количеством решеток, необходимы дальнейшие полномасштабные испытания

для проверки предложенных аналитических моделей

для фундаментов с большим количеством решеток.

БЛАГОДАРНОСТИ

Экспериментальные работы проводились в рамках совместного промышленного проекта

, финансируемого компаниями Acergy (ныне Subsea7), Subsea 7

и Technip. Проектом руководила Кэти Ассошиэйтс.

Авторы выражают благодарность своим работодателям за разрешение на публикацию этой статьи

. Выраженные мнения принадлежат только

авторам и не обязательно отражают точку зрения

их соответствующих компаний.

ОБОЗНАЧЕНИЕ

a2Ktan 9 / (st)

Ширина основания

Длина решетки

Dr Относительная плотность

Размер частиц d10, при котором 10% частиц меньше

d50 средний размер частиц

Hhoriz5

H0 Горизонтальная пропускная способность при V¼0

Пропускная способность по горизонтали сверхпроникающего ростверка

фундамент

HПассивная составляющая горизонтальной пропускной способности

h0Горизонтальная несущая способность без габаритных размеров

hsberm Высота прилегающей к фундаменту

Kоэф. бокового давления грунта в состоянии покоя

Какоэффективность бокового активного давления грунта

Kp Коэффициент бокового пассивного давления грунта

L Длина основания

Глубина примыкания круглого фундамента

Момент

Кол-во несущих решеток

N0005

Давление на опору в фундамент

Радиус закладного круглого фундамента

Расстояние между решетками

Толщина решеток

Смещение горизонтального фундамента

Увеличение пластического горизонтального смещения

Вертикальная нагрузка в грунте

Объем

00050005

Объем

V0 вертикальный фундамент

Vtr дополнительная вертикальная нагрузка из-за захваченного грунта между

решетками

ширина бермы перед смещением фундамента

z вертикальное проникновение в решетку

z вертикальное проникновение в решетку, включая подъем

zVH дополнительное вертикальное проникновение из-за VH-нагрузки

емкость

zpincrement пластикового вертикального проникновения

, 1, 2 безразмерные параметры формирования поверхности текучести

ª9 Эффективный удельный вес грунта

9 Угол трения на границе раздела фаз

параметр ассоциативности

угол скольжения плоскости скольжения к горизонтали

4 коэффициент формы (берма)

9 угол внутреннего трения грунта

 кажущееся безразмерное напряжение

СПИСОК ЛИТЕРАТУРЫ

9000v4, Березанце В.Г., Христофоров В. С., Голубков В. Н. (1961).

Несущая способность и деформации свайных фундаментов.

Proc. 5-й Int. Конф. Soil Mech. Нашел. Engng, Paris, 11–15.

Bransby, MF, Brown, MJ, Knappett, JA, Hudacsek, P.,

Morgan, N., Cathie, D., Maconochie, A., Yun, G., Ripley , AG,

Brown, N. & Egborge, R. (2011). Вертикальная мощность

фундаментов

ростверк на песке. Может. Геотех. J.48, No. 8, 1246–

1265.

Брансби, М. Ф., Кнаппет, Дж. А., Браун, М. Дж. И Худачек, П.

(2012). Вертикальная ёмкость ростверка. Ge

´otech-

nique62, № 3, 201–211, http://dx.doi.org/10.1680/geot.9.P.131.

Баттерфилд Р. (2006). На неглубоких площадках-фундаментах для четвероногих платформ

. Почвы найдены.46, №4, 427–435.

Баттерфилд, Р. и Готтарди, Г. (1994). Полная трехмерная диаграмма отказов

для неглубоких оснований на песке.Ge

«Техника 44,

№ 1, 181–184, http://dx.doi.org/10.1680/geot.1994.44.1.181.

Бирн, Б. У. (2000). Исследования всасывающих кессонов в плотном песке

. Докторская диссертация, Оксфордский университет, Великобритания.

Бирн, Б. В. и Хоулсби, Г. Т. (2001). Наблюдения за поведением подошвы

на рыхлых карбонатных песках. Ge

«Техника 51, № 5,

463–466, http://dx.doi.org/10.1680/geot.2001.51.5.463.

Кэссиди, М.Дж. (1999). Нелинейный анализ самоподъемных конструкций

с учетом случайных волн. Докторская диссертация, Оксфордский университет,

Великобритания.

Кэти Д. Н., Морган Н. и Джек К. (2008). Проектирование раздвижных фундаментов

для подводных сооружений. Proc. 2nd BGA Foundations

Conf. (ICOF2008), Данди, 813–823.

Говони, Л., Гурвенек, С. и Готтарди, Г. (2011). Центрифуга

изучает влияние заделки на дренируемую реакцию неглубоких фундаментов

при комбинированной нагрузке.Ge

«Техника 61,

№ 12, 1055–1068, http://dx.doi.org/10.1680/geot.7.00109.

822 KNAPPETT ET AL.

Стальные навесы для автомобилей Стальной фундамент для ростверка

Стальной двутавровый фундамент для стального ростверка - SHAN

Фундамент для ростверка - Сталь. Определение фундамента Фундамент ростверка состоит из двух или более ярусов балок, уложенных под прямым углом для распределения нагрузки на большой площади. Этот тип фундамента обычно используется для опор и стоек колонн тяжелых конструкций.Ростверк состоит из стального профиля I I (R.S.J), уложенного в одинарный или двойной

Стальной стальной каркас

Стальной ростверк

Конструкция решетки из стали. Типы фундаментов. Стальной фундамент Стальной фундамент разработан с использованием стальных балок и структурно называется катаными стальными балками (RSJ) и применяется в два или более ярусов. Деревянный фундамент. Древесина используется для деревянных колонн или каменных стен с большой нагрузкой. Преимущества

Что такое Grillage Типы и преимущества

Определение Grillage Foundation.Фундамент ростверка состоит из двух и более ярусов балок, уложенных под прямым углом для распределения нагрузки на большой площади. Этот тип фундамента обычно используется для опор и стоек колонн тяжелых конструкций. Ростверк состоит из стальной II секции (R.S.J), уложенной одинарной или двойной большой. Второй стальной ростверк

, техника фундамента, используемый для поддержки

Стальной ростверк - это метод фундамента, который часто используется для поддержки башен, порталов, знаков, мачт электрификации воздушных линий (OLE) и аналогичных конструкций.Стальной ростверк крепится на нескольких винтовых сваях - обычно от четырех до восьми в зависимости от вышележащих

Grillages Bespoke Foundations ScrewFast Foundations

Steel Grillages Термин происходит от французского слова, означающего решетку из металла или стальных прутков. стальные ростверки изготавливаются из прокатных стальных балок и представляют собой быстрый и экономичный способ соединения групп свай с категорией

Архив категорий - Absolute Steel

Требования к фундаменту для стальных строительных комплектов Мы много занимаемся производством стальных строительных комплектов лет и отправка зданий домовладельцам, государственным учреждениям и коммерческим клиентам почти

Фундамент с ростверком - сталь

2 Определение фундамента Фундамент с ростверком состоит из двух или более ярусов балок, уложенных под прямым углом для распределения нагрузки на большой площади.Этот тип фундамента обычно используется для опор и стоек колонн тяжелых конструкций. Ростверк состоит из стальной I I секции (R.S.J), уложенной одинарной или двойной большой. Второй фундамент из ростверка

- Типы, конструкция, установка - Гражданский

Фундамент

, который состоит из одного, двух или более ярусов балок (обычно стальных), наложенных на слой бетона для распределения нагрузки на обширной площади, является фундаментом ростверка. Используется в основании колонн. Эти ярусы залиты бетоном и расположены под прямым углом друг к другу.Этот тип фундамента обычно используется для опор колонн тяжелых конструкций и

Рекомендации по бетону Midwest Steel

В Midwest Steel Carports мы бесплатно предоставляем вам инженерные планы (бесплатно), чтобы легко получить разрешение. На последних страницах наших планов вы найдете спецификации того, как должен быть построен фундамент. Опытный подрядчик по бетону должен понимать

What Is Grillage Foundation, Definition, Construction

Grillage Foundation - это тип фундамента, который часто используется в основании колонны.Он состоит из одного, двух или более ярусов стальных балок, наложенных на слой бетона, при этом смежные ярусы размещены под прямым углом друг к другу, в то время как все ярусы заключены в корпус

Машина для производства красного кирпича Машина для производства кирпича

дома раньше сидели в воздухе. Фактически, еще до того, как была усовершенствована технология изготовления плит, большинство домов возводились с помощью опор и балок. Сегодня опоры и балочные фундаменты (иногда называемые столбами и балками) так популярны, но все еще являются нормой в некоторых частях страны, особенно в районах

Дневная колонна, как я вижу (с изображениями) Блокировка

Стальная конструкция Здания Металлическая конструкция Diy Backyard Fence Стальные ножки стола Стальная рама Конструкция Стальные перила Очистка Деревянная палуба дома Навесы для автомобилей Металлические ножки стола из труб (набор из 4) Ножки стола из современной стали 14 GA, которым просто нужна красивая чистая деревянная столешница или дерево

2020-2022 Соглашение МЕЖДУ МЕСТНЫМ UNION 7

ограничивается сталью, стальными и комбинированными фермами), туннелями, турбинами, полностью полупрозрачными и пластиковыми элементами на стальной раме, фундаментом, чанами, дверями хранилищ, сводами, вентиляторами, вертикальными дренажными лифтами, сосудами высокого давления и резервуарами

РАЙОН СОВЕТ КЛЕЙНИКОВ -

СОВЕТ КЛЕЙНИКОВ.Все работы, связанные с монтажом в полевых условиях или демонтажем конструкционной, декоративной и арматурной стали, включая, помимо прочего, изготовление, такелаж и сигнализацию, монтаж и строительство всего чугуна и стали, ростверка и фундаментные работы, решетки, баксы, перегородки

В чем разница между свайным и пирсовым фундаментом

Свайный фундамент и пирс 1. СПОСОБ СТРОИТЕЛЬСТВА фундамент - это тип глубокого фундамента, в котором нагрузки снижаются с помощью вертикальных деревянных, бетонных или стальных конструкций, тогда как Фундамент пирса является глубоким

Проектирование конструкций 1 Карточки

Начать изучение проектирования конструкций 1.Учите словарный запас, термины и многое другое с помощью дидактических карточек, игр и других средств обучения. При использовании на грунтах фундаментов ростверков из конструкционных стальных профилей они должны быть полностью залиты бетоном. Минимальный номинальный диаметр стальных болтов при креплении деревянных пластин или подоконников к фундаментной стене

КОНТРОЛЬ СТРУКТУР B Карточки

Он разработан как специальный фундамент для интенсивных нагрузок на колонны на платформе, состоящей обычно из двух слоев прокатных стальных балок, один поверх других, под прямым углом.Фундамент ростверка Обращение к любому искусственному методу укрепления почвы для уменьшения ее усадки и обеспечения ее защиты. служба поддержки. Согласно Обществу Ньюкомена по изучению истории инженерных технологий, винтовые и винтовые сваи считаются, пожалуй, самым важным достижением в геотехнической инженерии.

14 Ft.Стальная кровельная панель Classic Rib In - The Home

Созданная для красоты, долговечности и ценности, Metal Sales Classic Rib - это надежная кровельная панель, которая работает в любое время года. Эта легкая металлическая панель, идеально подходящая для различных конструкций, включая амбары с столбами, хранилища оборудования, конюшни, гаражи, навесы и дома, легко устанавливается, чтобы красиво защитить ваши вложения, а также системы распорок

- системы распорок

. На рисунке ниже показана общая компоновка типичной системы жесткости на кручение для многобалочного настила.Промежуточные связи могут иметь триангуляцию, как показано, или жесткую балку с сопротивляющимися моменту соединениями с главными балками. Существуют альтернативные типы распорок для многобалочных настилов, и они обсуждаются

grillage% 20foundation - определение английского языка, грамматика, произношение, синонимы и примеры

Восходящая сила может вызвать уменьшение нагрузки на элементы верхнего строения и ростверка , возникающие во время разгрузки и транспортировки верхнего строения.

патенты-wipo

Сравнивая результаты предлагаемого метода с результатами, полученными при анализе ростверка , показано, что точность предложенного метода равна точности метода ростверка , который уже был признан многими исследователями пригодным для анализ слабых на сдвиг мостов.

Гига-френ

Заполненный полистиролом ростверк также может быть адаптирован с помощью носа, кормы и бортов соответствующей конструкции вместе с добавлением подвесного мотора для аварийного использования в качестве парома.

патенты-wipo

Заполнение полистиролом позволит использовать конструкцию ростверка непосредственно на озерах и болотах в качестве фундамента для плавучих взлетно-посадочных полос либо для гражданских легких самолетов, либо для использования в чрезвычайных ситуациях в военных целях, либо для строительства понтонных мостов.

патенты-wipo

Результаты предлагаемого метода находятся в отличном согласии с результатами хорошо испытанного метода аналогии с ростверком .

Гига-френ

Анализ многобалочных мостовых настилов серьезно осложняется эффектом перекоса. Традиционные методы используют решения ростверка , которые имеют врожденные трудности.

Гига-френ

Используя анализ ростверка , было исследовано влияние различных форм ребер жесткости на продольный изгибающий момент и вертикальный прогиб в середине пролета.

Гига-френ

Стальной утепленный ростверк

патенты-wipo

В качестве опорных элементов удобно использовать шарики, которые выступают за пределы плоскости ростверка (5) вверху и внизу.

патенты-wipo

Вставной элемент (4) в соответствии с настоящим изобретением удобно изготавливать из пластмассы в соответствии с процессом литья под давлением; он состоит из балки , ростверка (5) и опор (6), объединенных в растр.

патенты-wipo

Продольно расположенные листы гофрированной стали (1) соединяются под прямым углом к ​​расположенным в поперечном направлении листам гофрированной стали (2) с помощью заклепок или винтов (3), создавая таким образом структуру, подобную ростверку .

патенты-wipo

На опорном ростверке , закрепленном болтами под балками с анкерными анкерами, установлены столы опалубки, которые вводятся с обеих сторон.

Обычное сканирование

Необязательно, ростверк из ребер жесткости и стрингеров может быть расположен на пластинчатой ​​крышке, а дополнительные просеиватели могут быть расположены на рамной конструкции кольцевого каркаса плоской балки и / или на конструкции каркаса внутренней фермы.

патенты-wipo

Эти ворота могли быть закрыты подъемным мостом или прочным железным опускающимся ростверком .

Обычное сканирование

Несущая конструкция катушки, а также принцип и способ, которым катушка опирается на стойки, позволяют предотвратить осевое и боковое смещение трубопровода и позволяют передавать нагрузку, создаваемую катушкой, на . ростверк фундамент опоры на кронштейнах с электроизоляцией, с регулируемыми стойками и свайным фундаментом.

патенты-wipo

Используя эти процедуры, показано, что расстояние между балками ростверка в концептуальных ростверках , используемых для анализа, не влияет на результаты в такой степени, как обычно считается.

Гига-френ

• мобилизация грузовой баржи на заводскую площадку; установка опоры ростверка , выгрузка и морское крепление сборных элементов; буксировка грузовой баржи и сборных конструкций к месту установки; подъем и установка компонента; буксировка грузовой баржи на очистную площадку / порт приписки; и демобилизация буксира и грузовой баржи.

Гига-френ

Загибающиеся вверх части (15) двух поперечин (13) расположены в диагональном положении. Крючки (7) передней решетки (3) и задней решетки (4) прижаты к загибающимся вверх частям ( 15) для достижения самоблокирующейся фиксации. Верхний край трапециевидной опоры (12) зажимает нижний край квадратной рамы (11), при этом верхний край и нижний край фиксируются сваркой.

патенты-wipo

Ключевые слова: автомобильные мосты, перекос, анализ передаточной матрицы, моделирование ростверка , многолучевые перекрытия, однопролетные, сравнительные решения.

Гига-френ

Идеализация моста ростверком не аксиома и не без подводных камней.

Гига-френ

Змеевик выполнен в виде трубы, имеющей внешний кожух и слой теплоизоляции; труба имеет внутреннюю трубчатую оболочку, прикрепленную к ее центральной части; продольные ребра жестко прикреплены к корпусу, что позволяет закрепить катушку на стойках; стойки крепятся к фундаменту ростверка с помощью опорных фланцев.

патенты-wipo

grillage du masque семинар

Гига-френ

Обнаруженные в настоящее время руины представляют собой руины большого каменного амфитеатра, подобного тем, что были найдены в континентальной Европе, и, хотя долгое время считалось, что на этом месте существовал деревянный амфитеатр меньшего размера, раскопки с 1999 года показали, что деревянный ростверк является самым лучшим из них.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
