Фундамент под столбы из кирпича

Надежный фундамент для столбов из кирпича можно обустроить двумя способами. Первый вариант – ленточный фундамент, подходящий для заборов из тяжелых материалов (кирпич, камень, бетон) и для участков с нестабильной почвой. Если ограждение делается из профнастила, поликарбоната или евроштакетника на плотном грунте, то вполне достаточно будет менее затратного столбчатого фундамента.

Содержание

• 1 Ленточный фундамент под кирпичный столб
• 2 Столбчатый фундамент
• 3 Фундамент под забор: практические рекомендации

Ленточный фундамент под кирпичный столб

Обустраивается по всей линии забора. В местах строительства кирпичных столбов основание имеет соответствующее расширение. Для изготовления ленты применяется классический бетон на основе цементно-песчаного раствора. Чтобы усилить готовую конструкцию, нужен армирующий каркас.

Ленточные фундаменты под кирпичные столбы могут применяться не только при строительстве заборов из тяжелых материалов. В случае с профнастилом, например, сплошная бетонная лента будет дополнительно защищать металл от контакта с грунтом, травой, росой, снегом, талыми водами.

Технология обустройства включает 5 обязательных этапов:

1. Разметка.
2. Рытье траншеи.
3. Подготовка траншеи.
4. Установка металлических столбов.
5. Заливка бетона.

Разметка делается в соответствии с линией ограждения. В процессе отмечаются места расположения угловых и промежуточных столбов. Делать это нужно так, чтобы расстояние между соседними опорами в результате оказалось одинаковым. Добиться этого невозможно только в том случае, если периметр участка ограничен статичными объектами (соседским забором).

Рытье траншеи осуществляется по линии забора. Глубина большая для ленточного фундамента не нужна. Более того, нижняя его часть не должна быть глубже, чем точка промерзания грунта. Как правило, достаточно углубиться на 30-50 см.

Ширина траншеи зависит от двух параметров. Первый – это размер кирпичных столбов (в полкирпича, в полтора кирпича). Второй – тип самого забора. Если он будет строиться из тяжелых материалов, то ширина ленты должна быть большей, чтобы обеспечить достаточную несущую способность и устойчивость.

Подготовка траншеи заключается в обустройстве дренажа и подушки, а также в армировании. В роли дренажного слоя будет выступать слой щебня крупной фракции, который насыпается на дно траншеи и трамбуется. Подушка традиционно делается из песка, который в процессе насыпки и трамбовки желательно смачивать водой.

В роли усиливающего каркаса используется сетка из арматуры. Прутки соединяются в каркас при помощи вязальной проволоки или хомутов. Сварку используется для этих целей редко. Над уровнем земли также собирается опалубка.

Установка металлических столбов осуществляется до заливки бетона. Для этого чаще всего применяется профильная труба 40×40 и толще, к которой привариваются закладные детали. К ним, в свою очередь, будут крепиться секции забора или, в случае с кирпичным ограждением, устанавливаться перевязка.

Заливка бетона выполняется цементно-песчаным раствором. В процессе производится трамбовка с целью удаления из толщи ленты пузырьков воздуха.

Столбчатый фундамент

Столбчатый фундамент менее затратный, чем лента, но также имеет свои особенности. Во-первых, этот тип основания подходит только для заборов из легких материалов. Во-вторых, фундамент придется углублять ниже точки промерзания грунта. В-третьих, технология абсолютно непригодна для участков с нестабильными и слабыми почвами.

Процесс строительства столбчатого фундамента под кирпичные столбы также осуществляется в 5 этапов:

1. Разметка.
2. Рытье ям.
3. Подготовка ям.
4. Установка металлических столбов.
5. Заливка бетона.

Разметка выполняется по линии забора, начиная с угловых точек. По возможности места под установку столбов отмечаются так, чтобы между ними было одинаковое расстояние. На этом же этапе производится разметка под опоры ворот и калитки.

Рытье ям выполняется только в точках установки столбов из кирпича. Глубина должна быть большей, чем уровень промерзания грунта. Как правило, это более 1 метра. Ширина и длина ям зависит от конфигурации столбов, но, в любом случае, эти параметры должны быть больше, чем сечение кирпичной кладки.

Подготовка ям заключается в закладке дренажного слоя и подушки. Также выполняется армирование и обустройство опалубки. Материалы для дренажа и подушки те же, что и в случае с ленточным фундаментом. Арматурный каркас же в данном случае кардинально отличается. Прутки здесь устанавливаются и фиксируются в вертикальном положении.

Установка металлических столбов осуществляется так же, как и при обустройстве ленточного фундамента. Применяется профильная труба, к которой привариваются закладные элементы. После этого можно выполнять заливку бетона.

Фундамент под забор: практические рекомендации

1. На песчаных и болотистых грунтах ленточный или столбчатый фундаменты лучше не использовать. В таких случаях выручат винтовые сваи.
2. В некоторых случаях под дренажный слой рекомендуют укладывать гидроизоляцию, что само по себе не логично и глупо.
3. Для приготовления бетона лучше использовать цемент как можно более высоких марок.
4. Дополнительно упрочнить фундамент и сэкономить позволяет использование мелкого щебня в роли наполнителя для бетона.
5. Арматурный каркас можно заменить всяким ненужным металлоломом.
6. Если в металлические столбы залить жидкий бетон, то можно предотвратить их коррозию.
7. Закладные элементы рекомендуется использовать также для связки металлических труб с кладкой.

Чтобы заказать фундамент под кирпичные столбы в Москве или области, обратитесь в нашу компанию. Позвоните по указанному номеру телефона или оставьте заявку в форме на сайте.

Поделиться с друзьями:

Столбчато-ленточный фундамент своими руками: пошаговая инструкция

Содержание статьи

• 1 Особенности конструкции
• 2 Пошаговая инструкция по устройству
  • 2. 1 Расчет
  • 2.2 Разметка
  • 2.3 Копка ям под столбы
  • 2.4 Армирование столбов
  • 2.5 Заливка подошвы
  • 2.6 Опалубка под столбы и засыпка
  • 2.7 Заливка столбов
  • 2.8 Гидроизоляция
  • 2.9 Траншеи под ленту
  • 2.10 Опалубка ленты
  • 2.11 Армирование ленты
  • 2.12 Бетонирование ленты
  • 2.13 Распалубка и гидроизоляция
• 3 Типичные ошибки

В строительстве для малоэтажных домов применяются всего четыре основных типа фундаментов: ленточные, столбчатые, свайные и плитные, но в каждом типе могут использоваться несколько вариантов, которые отличаются по конструкции и виду материалов. Выбор конкретного вида устройства фундамента осуществляется для каждого здания индивидуально и зависит от следующих факторов: вида и характеристик грунтов на участке строительства, рельефа местности, наличия грунтовых вод и глубины промерзания грунта в данном климатическом регионе, веса здания.

В некоторых случаях принимаются также сочетания основных типов основания, и один из таких вариантов – комбинированный ленточно-столбчатый фундамент. Мы определим особенности его конструкции, рассмотрим, как можно соорудить столбчато-ленточный фундамент с пошаговой инструкцией, и сделаем разбор типичных ошибок и заблуждений.

Особенности конструкции

Обычный столбчатый фундамент представляет собой конструкцию в виде отдельных столбов, чаще прямоугольной формы, которые устанавливаются под такими несущими элементами здания, как колонны или стойки. Традиционный ленточный фундамент устраивается в виде протяженной ленты, на которую  опираются несущие стены. Если совместить эти два типа фундаментов, то получится конструкция, похожая на свайный фундамент с ростверком, объединяющим сваи. Однако столбчато-ленточный фундамент имеет принципиальные отличия от свайного, которые заключаются в следующем:

• Cвайные фундаменты используются преимущественно в грунтовых условиях со слабыми грунтами, имеющими невысокую несущую способность. Функция сваи заключается в том, что она должна пройти сквозь слой слабого грунта и найти опору в слое с высокой несущей способностью. Чтобы найти этот слой делают геологическое исследование. Поэтому длина свай может достигать 10-ти и более метров. Столбчато-ленточные фундаменты применяются в грунтовых условиях с нормальной несущей способностью основания, при этом заглубление столбов в грунт должно составлять величину, которая всего лишь на 200—250 мм превышает глубину сезонного промерзания грунта, то есть в пределах 1,5 – 2,0 метров.
• Сваи передают нагрузку от здания через нижнюю и боковую поверхность. В отличие от свай, столбы в столбчато-ленточном фундаменте передают нагрузку только через подошву.
• Поперечное сечение свай в большинстве случаев гораздо меньше, чем поперечное сечение подошвы столбов.
• Свайные фундаменты могут применяться практически для любых зданий и сооружений, ленточно-столбчатые фундаменты используются преимущественно для легких строений – одно и двухэтажных жилых домов – каркасных и каркасно-щитовых, деревянных из бруса или бревна, из СИП-панелей, для домов из газобетона, газобетонных и пенобетонных блоков, бань, гаражей, заборов  и т.
  п.

Единственное общее у этих двух типов фундаментов – это ростверк или лента, которые связывают отдельные опорные элементы конструкции. При этом в ленточно-столбчатом фундаменте лента выполняет те же функции, что и ростверк в свайном – играет роль многопролетной балки на опорах, передающей нагрузку от стен здания на столбы, которые в свою очередь передают нагрузку на грунт. В этом и кроется одно распространенное заблуждение: ленту в ленточно-столбчатом фундаменте считают элементом, который передает часть нагрузки на грунт наряду со столбами.

Важно!  В ленточно-столбчатом фундаменте лента не передает нагрузку на грунт, поэтому при расчете не следует учитывать ее площадь. При подборе количества и размеров столбов учитывается только площадь их подошвы. Кроме того, при устройстве ленты нужно предусматривать подготовку из слоя пенопласта, которую укладывают под ленту, чтобы смягчить воздействие грунта на ростверк при морозном пучении на пучинистом грунте.

Вместо пенопласта, можно делать слой песка, который затем удаляется из под ленты, тем самым образуется воздушный зазор. Лента должна висеть!

С тем, что лента в столбчато-ленточном фундаменте играет роль висячего ростверка, связан и характер ее армирования. Лента армируется пространственным каркасом, в котором и верхние и нижние арматурные стержни рабочие.

Пошаговая инструкция по устройству

Устройство ленточно-столбчатых фундаментов производится в следующем порядке:

Расчет

Расчет и подбор количества, габаритов столбов, их расположения. Для расчета нужно иметь: проект дома с точными планировками и данными о конструкции стен и перекрытий, сведения о типе грунтов, глубине промерзания и снеговой нагрузке в регионе строительства. Пример расчета можно посмотреть здесь: ссылка.

Разметка

Разбивка осей здания и расположения столбов в натуре на участке строительства. Разбивку следует производить с использованием точных геодезических приборов – теодолита, нивелира, лазерного уровня, построителя точек и лазерного дальномера, также используют метод диагоналей.

Совет:  Так как от точности разбивки осей будет зависеть правильность всей последующей постройки (по СП 126.13330 «Строительная геодезия» допускается погрешность при разбивке не более 10 мм), то если нет навыков обращения с такими приборами, лучше обратиться к специалистам-геодезистам.

Оси здания закрепляются на участке с помощью обносок, которые забиваются в грунт на расстоянии 1,5 – 2 метра от края траншей или котлована и выравниваются по единому уровню с помощью нивелира или лазерного уровня. После закрепления осей на обносках можно по мере надобности натягивать разметочные шнуры, которыми отмечают оси здания, наружные и внутренние грани лент и столбов.

Подробно про разметку тут: ссылка.

Копка ям под столбы

После разметки осей здания и мест расположения столбов и траншей приступают к откопке ям для столбов. Глубина заложения и размеры столбов должны быть определены ранее при расчете фундамента. В случае, когда по расчету габариты подошвы столба позволяют при откапывании разместиться в яме и работать там, стенки ямы можно сделать вертикальными. Если же габариты подошвы небольшие, то ямы откапывают с откосами. Вынутый грунт следует складировать поблизости от котлована – он понадобится в последующем для обратной засыпки.

На дно ямы укладывается опалубка для подошвы — пленка с запуском на стенки на дно, рубероид по кругу, который прикрепляется к стенке обычными гвоздями. Опалубка нужна чтобы бетон не пересыхал.

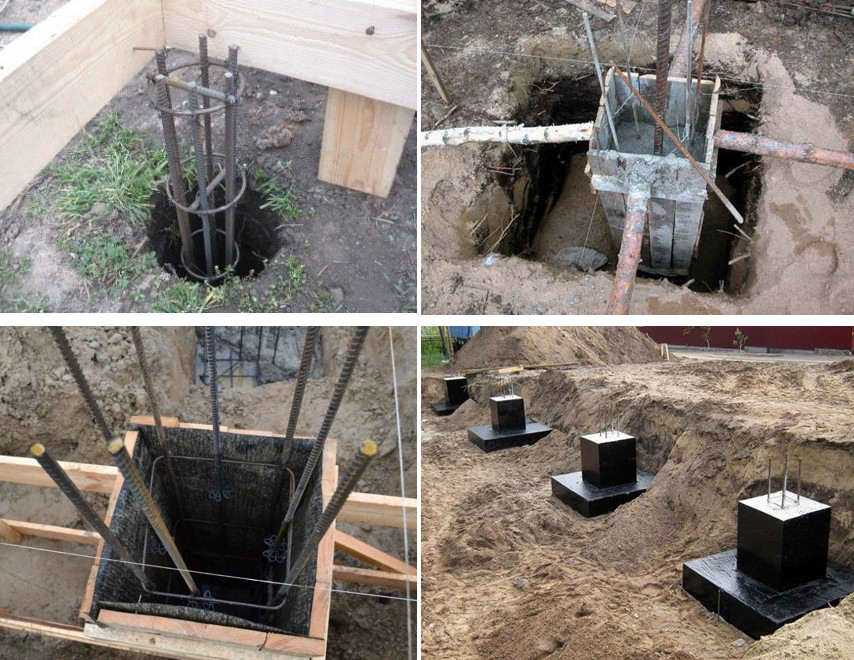

Армирование столбов

Изготовление каркасов и сеток для армирования столбов. Столб армируется пространственным каркасом на всю высоту, и сеткой, которая укладывается по подошве. Для вертикальных стержней каркаса следует использовать арматуру диаметром 12—14 мм класса А3 по старой маркировке или А400 по новому стандарту. Длина каркаса принимается с учетом того, что стержни должны выступать над верхней плоскостью столба на 250 мм для связи с лентой, и быть загнуты снизу для установки на сетку подошвы. Для поперечных хомутов пространственного каркаса можно применять арматуру диаметром 6 или 8 мм класса А1 (А240).

Для пространственного каркаса достаточно 4-х стержней, нижние концы которых необходимо отогнуть под прямым углом на 200 мм каждый для установки на сетку и привязки к ней. Хомуты устанавливаются через 300 мм по высоте каркаса. Для сетки нужно использовать арматуру диаметром 10—12 мм класса А3 (А400), стержни которой связываются с ячейкой 150х150 мм. Все соединения стержней между собой и с хомутами осуществляются с помощью вязальной проволоки. Снизу под сетку устанавливаются пластиковые проставки («стаканы»).

Заливка подошвы

На дно ямы укладывают арматурную сетку с привязанным к ней вертикальным пространственным каркасом. Сетка должна быть уложена на специальные инвентарные пластиковые подкладки, обеспечивающие защитный слой бетона.

Нижняя часть заливается бетоном на проектную толщину, обязательно используется глубинный вибратор для уплотнения смеси. Каркас перед бетонированием  надежно фиксируют путем укладки поверху ямы доски, которую прижимают к грунту кирпичом или другим грузом, а стержни каркаса привязывают проволокой к этой доске.

Опалубка под столбы и засыпка

Для изготовления опалубки под столбы используют деревянную доску, фанеру, листы ДСП или ОСП.

Важно! Так как для приготовления бетона используется щебень, песок, цемент и вода, то в составе готовой бетонной смеси образуется так называемое цементное молоко – жидкая субстанция цемента в воде. Если залить бетон в яму без опалубки, что иногда допускают неграмотные строители, то цементное молоко будет просачиваться в грунт, ухудшая тем самым прочностные качества бетона. Поэтому все бетонные конструкции должны сооружаться в надежной опалубке, даже если столб без уширения внизу.

Поверх армокаркаса устанавливается, ранее изготовленная опалубка. Сверху она закрывается пленкой, которая по периметру крепится строительным степлером. Пленка нужна, чтобы в опалубку не попал мусор и грунт.

Далее производится обратная засыпка с послойным трамбованием и проливкой водой через каждые 15 см ручной трамбовкой — брус с перекладиной.

Заливка столбов

Немного песка и пыли все же попадет в опалубку при засыпке, чтобы удалить грязь можно воспользоваться старым пылесосом.

Для заливки нужно использовать бетон класса В15—В20 или марки М200—М250. Если бетон замешивается на площадке, необходимо строго выдерживать пропорции смешиваемых компонентов. Для приготовления бетона в бетономешалке следует придерживаться следующих соотношений: для бетона В15 – 1 мешок цемента : 6 ведер песка емкостью 10 литров : 14 ведер щебня : 4 ведра воды. Для бетона В20 соответственно: 1 мешок цемента : 5 ведер песка : 12 ведер щебня : 3,5 ведра воды.

Подробно про пропорции бетона здесь.

Совет:  В первую очередь следует залить столбы, расположенные на углах дома и пересечениях стен. При этом нужно особенно тщательно выверить правильность установки опалубки и каркасов. После заливки бетоном и схватывания на выступающую арматуру крайних столбов можно натянуть разметочные шнуры и по ним регулировать установку опалубки и каркасов промежуточных столбов.

Заливку бетоном столбов нужно выполнять послойно, слоями в 300—400 мм, уплотняя каждый слой глубинным вибратором.

После заливки столбы укрываются той же пленкой, которая была использована ранее для закрытия от мусора.

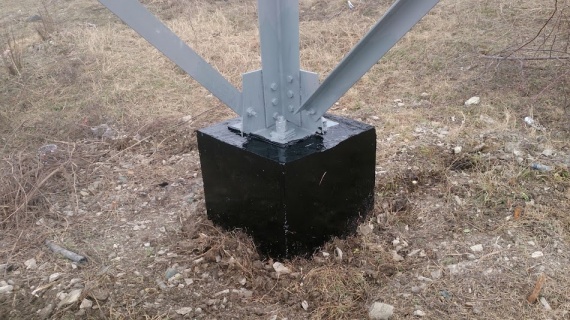

Гидроизоляция

Поверхности столбов, соприкасающиеся с грунтом желательно гидроизолировать. Это делается с целью защиты от воздействия грунтовой влаги, которое может привести к коррозии и постепенному разрушению бетона и арматуры. Если опалубка снимается для повторного использования, то поверхности столбов покрывают битумной мастикой за два раза, при этом обратная засыпка не производится, но каркасы опалубки должны быть выполнены более прочными. В случае, когда опалубка не снимается, следует предварительно покрыть мастикой поверхности опалубки.

Траншеи под ленту

После того, как все столбы будут залиты бетоном, откапывают траншеи под ленту. Сечение ленты определяется расчетом при проектировании. В зависимости от конструкции стен дома ширина ленты может быть в пределах 300—500 мм, а высота 300—400 мм. Поэтому траншея выкапывается шириной в соответствии с этими размерами, глубина с учетом толщины щебеночной подушки и проктной высотой цоколя. Например, если сечение ленты 400х400 мм, то ширина траншеи должна составлять 450 мм с запасом для установки опалубки, а глубина – 200-300 мм с учетом щебеночной подушки толщиной 200 мм и слоя пенопласта толщиной 100 мм.

Щебеночная подсыпка осуществляется с тщательным уплотнением поверхностной трамбовкой.

Если грунт непучинистый (песок), то поверх слоя щебенки укладывают слой неплотного пенопласта 100 мм. Он служит демпфером при работе ростверка на изгиб, лента получается висячей (опертой на столбы), это принципиальный момент конструкции, так как если опереть ленту на грунт, то столбы как бы повиснут в грунте и получится не столбчато-ленточный фундамент, а ленточный мелкозаглубленный, рассчитывать его нужно соответствующим образом. Возникает вопрос, зачем тогда вообще столбы?

Если же грунт пучинистый (глина), то делается не щебеночная отсыпка, а песчаная, которая удаляется после заливки ленты, в результате образуется воздушный зазор. Получается висячий ростверк, работают столбы, все как и положено.

Подробно: Какой грунт пучинистый а какой нет.

Опалубка ленты

Опалубку под ленты изготавливают из доски или листовых материалов – ДСП, ОСП, фанеры, из которых собирают щиты. Вначале по шнуру устанавливают крепеж из брусков, которые забивают в грунт по краям траншеи с шагом 800—1000 мм. К стойкам крепят щиты, которые дополнительно скрепляют поверху проволочными стяжками или деревянными брусками, а со стороны наружных стенок упорами. Опалубку изнутри обтягивают полиэтиленовой пленкой – это защитит от просачивания цементного молока.

Армирование ленты

Каркас собирается из 4-х или 6-ти рабочих стержней, два (три) из которых должны быть расположены в нижнем поясе ленты, два (три) в верхнем поясе, и хомутов, скрепляющих рабочую арматуру через 400 мм по длине. Количество рабочих стержней зависит от ширины ленты: если балка шириной 300—400 мм, то достаточно 4 стержня, если 500 и более, то необходимо использовать 6 стержней. Для рабочей арматуры применяются стержни диаметром 12—14 мм класса А3 (А400), для хомутов – диаметром 6 мм класса А1 (А240). Каркас изготавливается секциями длиной по 4—6 м, которые укладываются в опалубку с нахлестом, величина которого должна составлять не менее 40 диаметров арматуры. Если арматура диаметром 12 мм, то величина нахлеста должна быть – 480 мм. Места стыков соединяются вязальной проволокой.

Внешние углы и примыкания не допустимо армировать простым загибом арматуры, обязательно перевязывать П-образными и Г-образными хомутами, как на схеме ниже.

Чертеж правильного армирования углов и примыканий ростверка.

Примыкание столба и ростверка перевязывается как на схеме ниже.

Схема соединения арматурных каркасов столба и ростверка.

Подробно: Как правильно армировать ростверк.

Бетонирование ленты

После установки каркасов необходимо отметить на внутренней поверхности опалубки верхнюю плоскость конструкции, которая будет служить ориентиром при бетонировании. Разметку делают с помощью нивелира или лазерного уровня и разметочной ленты – ее прикрепляют к опалубке строительным степлером.

Заливку бетоном желательно произвести за один прием, для чего следует заказать сразу весь нужный объем на заводе с доставкой миксером. В этом случае гарантированно будет обеспечена нужная марка бетона М200 или М250. При заливке нужно использовать глубинный вибратор для уплотнения смеси, после заливки загладить поверхность конструкции с помощью терок.

Распалубка и гидроизоляция

Снимать опалубку можно после достижения бетоном 70 % проектной прочности. При теплой погоде это происходит через 2—3 недели после заливки.

Важно: Во время набора бетоном прочности необходимо за ним ухаживать: накрывать фундамент полиэтиленовой пленкой, при жаркой погоде периодически поливать водой, не допуская растрескивания поверхности конструкции.

После снятия опалубки боковые поверхности монолитной ленты необходимо покрыть в два слоя битумной мастикой для гидроизоляции.

Типичные ошибки

При устройстве ленточно-столбчатых фундаментов допускают следующие типичные ошибки:

• считают ленту частью фундамента, которая работает так же, как и в обычном ленточном фундаменте, то есть передает нагрузку на основание. Это, прежде всего, приводит к ошибкам в расчете, а практически к подбору недостаточного количества столбов и неправильному определению площади подошвы;
• неправильная оценка грунтовых условий, характеристик грунтов, что также приводит к ошибкам в расчетах;
• неверное определение глубины заложения фундаментов и расположение подошвы столбов выше глубины промерзания грунта, что приводит к недопустимым деформациям вследствие морозного вспучивания грунта;
• недостаточное армирование рабочими стержнями сеток и каркасов, неправильный выбор диаметра и класса арматуры;
• неправильно перевязывают арматуру в углах и сопряжениях столбов и ростверка;
• несоблюдение рецептуры приготовления бетона, неправильный подбор соотношения компонентов;
• устройство столбов без опалубки.

Плюсом использования столбчато-ленточных фундаментов является определенный экономический эффект – удешевление по сравнению с обычным ленточным фундаментом, но только при самостоятельном выполнении большей части работ, так как трудоемкость выше.

Минусом – ограниченность применения, невозможность сооружения под зданием подвала или погреба.

Фундамент под забор с кирпичными столбами

Прочность и долговечность забора во многом зависит от того, насколько надежно установлены опоры. Порой недостаточно просто заглубить столбы в грунт: забору, как и дому, нужен подходящий фундамент, который предохранит изгородь от оседания и перекоса.

При устройстве фундамента нужно учитывать общий вес строения, тип грунта и глубину его промерзания.

Пример готового ленточного фундамента под заборные столбы

Важно также правильно выбрать опоры для изгороди, которые, по сути, являются несущими элементами забора.

Вернуться к оглавлению

Содержание

• 1 Варианты опорных столбов
• 2 Способы установки столбов в грунт
• 3 Виды фундаментов для забора
  • 3.1 Ленточный фундамент
    • 3.1.1 Монтаж ленточного фундамента
  • 3.2 Столбчатый фундамент
    • 3.2.1 Этапы установки столбчатого фундамента
  • 3. 3 Ленточно-столбчатый фундамент
    • 3.3.1 Процесс бетонирования столбов

Варианты опорных столбов

Вернуться к оглавлению

Способы установки столбов в грунт

1. Забивка. С помощью бура в земле бурится скважина меньше диаметра столба. Опору забивают кувалдой, не забывая проверять вертикальность столба уровнем. Способ самый простой, но подходит только для плотной почвы и легких оград с минимальной парусностью. Для песчаных, песчано-глинистых, супесчаных почв такой способ непригоден, а асбоцементные трубы и вовсе не рекомендуется забивать.
2. Ввинчивание. В качестве опорных столбов используются винтовые сваи, которые вкручиваются в почву благодаря лопастям в нижней части столба. Такие опоры можно устанавливать в любое время года.

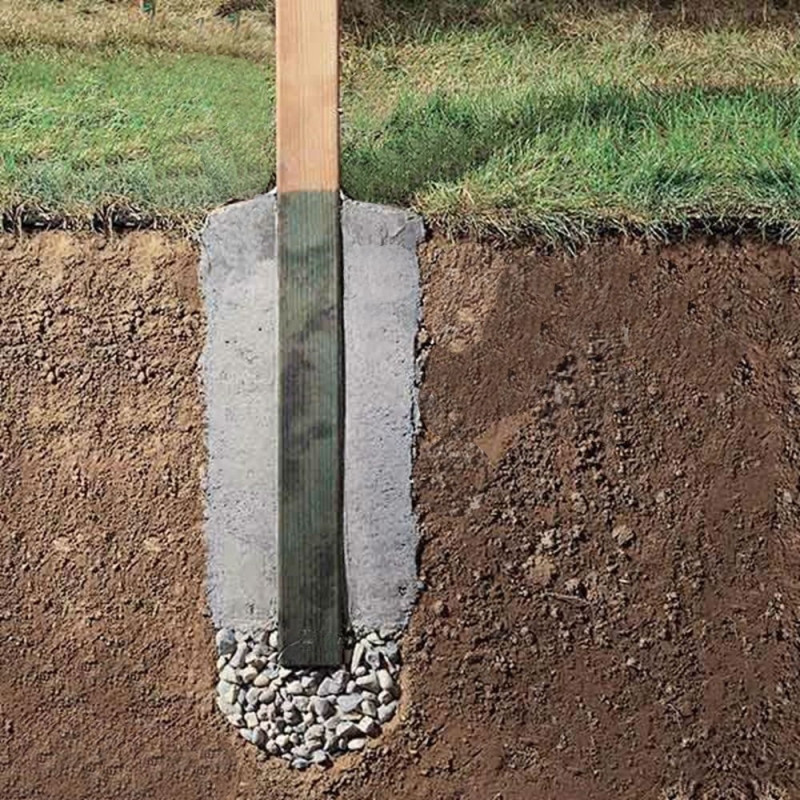

3. Полное и частичное бетонирование. Если почва неплотная, столб, погруженный в землю, заливается цементом, полностью или наполовину. Отверстие должно быть на 10–15 см больше заборного столба. При частичном бетонировании столб нужно дополнительно забить в лунку и залить бетоном.
   При полном бетонировании насыпается подушка из гравия, устанавливается столб, и лунка заполняется цементным составом со щебнем. Бетонирование столбов — достаточно надежный способ, однако, на пучинистых почвах и после морозной зимы столбы может вытолкнуть сила замерзшей воды.
4. Забутовка. Вокруг заглубленного столба насыпается щебень и плотно трамбуется. Этот способ неплохо себя показывает даже на пучинистых грунтах.

   Схема с размерами для забутовки заборного столба

   Гравий вокруг опоры играет роль дренажа, и замерзшая вода не оказывает на столб никакого влияния.

5. Фундамент для заборных столбов. При тяжелых заборах и опорных столбах, например, из камня, кирпича или бетона требуется более основательная конструкция, которая надежно свяжет столбы и пролеты изгороди.

Вернуться к оглавлению

Виды фундаментов для забора

• ленточный;
• столбчатый;
• ленточно-столбчатый.

Вернуться к оглавлению

Ленточный фундамент

Наверное, самым используемым является ленточный фундамент, способный выдержать большие нагрузки. Он состоит из сплошной бетонной ленты, заглубленной в почву. Лента фундамента не дает изгороди деформироваться на слабом грунте, равномерно принимая на себя нагрузку. Он является оптимальным вариантом под столбы из камня или кирпича.

Обустроить такой фундамент несложно своими руками, хотя достаточно затратно. Ленточный фундамент используют для следующих видов забора:

Монтаж ленточного фундамента

1. Разметка участка. По углам будущего забора устанавливаются арматурные прутья, протягивается веревка. Вторая разметка внутреннего периметра фундамента обозначается с отступом в 40 см.
2. Обнаружение перепадов участка. С помощью нивелира находят низшую точку и от нее начинают копать траншеи.
3. Выкапывание траншеи. Фундамент заглубляется на расстояние от 20 до 50 см, в некоторых случаях глубина требуется большая в зависимости от почвы и границы промерзания. Дно и стенки рва должны быть максимально ровными, возможные отклонения корректируются уровнем.
4. Бурение ям под столбы. Глубина погружения опоры будет зависеть от высоты забора: если два метра, понадобится трехметровая труба, которую опускают в грунт на один метр. В скважину под столб можно установить рубероидный стакан.
5. Обустройство дренажного слоя. На дно траншеи засыпается песок толщиной в 15 см, проливается водой и трамбуется. Далее, укладывается гравийная подушка. В скважины под столбы засыпается слой щебня примерно в 10-15 см: это защитит опору от выталкивания во время морозного пучения.
6. Сборка опалубки. В траншею устанавливают опалубку из досок, фанеры или другого листового материала. Соединяют опалубку изнутри, а гвозди забивают снаружи, что облегчает последующий демонтаж. Высота опалубки должна быть немного выше фундамента.
7. Армирование. В опалубке устанавливаются арматурные прутья. Их укладывают в несколько рядов, в зависимости от высоты фундамента, чтобы полученные ячейки были не менее 35 х 35 см. Места пересечений связываются специальной проволокой.
8. Установка заборных столбов. Первыми ставят столбы на поворотах и углах. При длине забора более 20 м дополнительная опора располагается посередине.

   Схема установки заборных столбов

   При перепадах на участке больше 30 см забор придется сделать ступенчатым и ставить столб в этом месте. Когда угловые и дополнительные опоры установлены, распределяют остальные с равномерным шагом от 2 до 3 м. Столбы выравнивают уровнем и подпирают.

9. Заливка бетона. Залитый в опалубку бетон хорошо трамбуется, верхняя часть выравнивается мастерком. Чтобы влага не испарялась из цемента слишком быстро и не образовывались трещины, бетон периодически смачивают водой. Набирать прочность фундамент должен около месяца. При сухой погоде опалубку можно разобрать через неделю.
10. Оформление столбов. Соорудив надежный фундамент, установленные опоры из стали можно обложить кирпичом камнем или отлить бетонный столб. К трубе заранее привариваются металлические полосы для крепления поперечин забора.

    Процесс возведения кирпичного столба на монолитном фундаменте

    Полосы должны выступать за пределы столба. Полость, образованная выложенным вокруг трубы кирпичом или камнем, заполняется раствором.

Вернуться к оглавлению

Столбчатый фундамент

Столбчатый фундамент применяется для легких ограждений из профнастила, дерева или сетки рабицы. Заливается он только под опоры забора.

Столбчатый фундамент идеально подходит для глинистых грунтов, и при близком прохождении водоносных жил столбы погружают ниже уровня промерзания почвы.

Однако на слабых неплотных грунтах такой фундамент не рекомендован из-за риска перекоса опор. Это самый простой и малозатратный вариант фундамента, его установка своими руками не займет много времени.

Этапы установки столбчатого фундамента

1. Определяется расположение опор по периметру изгороди. Примерный шаг столбов — 2-3 м. Устанавливаются метки-колышки, протягивается проволока, оценивается ровность разметки.
2. Бурение скважин. Глубина скважины под столбы зависит от высоты изгороди и границы промерзания грунта.
3. Засыпка дренажной подушки. Засыпают по очереди слой песка и слой гравия, увлажняют и хорошо трамбуют.
4. Установка опалубки. Опалубка используется в случае, когда требуется усилить фундамент и увеличить площадь заливки столба. Яма для опоры расширяется, устанавливается опалубка, выполняется армирование и заливается бетон. Такая железобетонная основа более надежна и устойчива к нагрузкам.
   Установка опалубки и заливка столбчатого фундамента

5. Подготовка столбов. Металлические трубы зачищают от ржавчины и покрывают антикоррозийными составами.

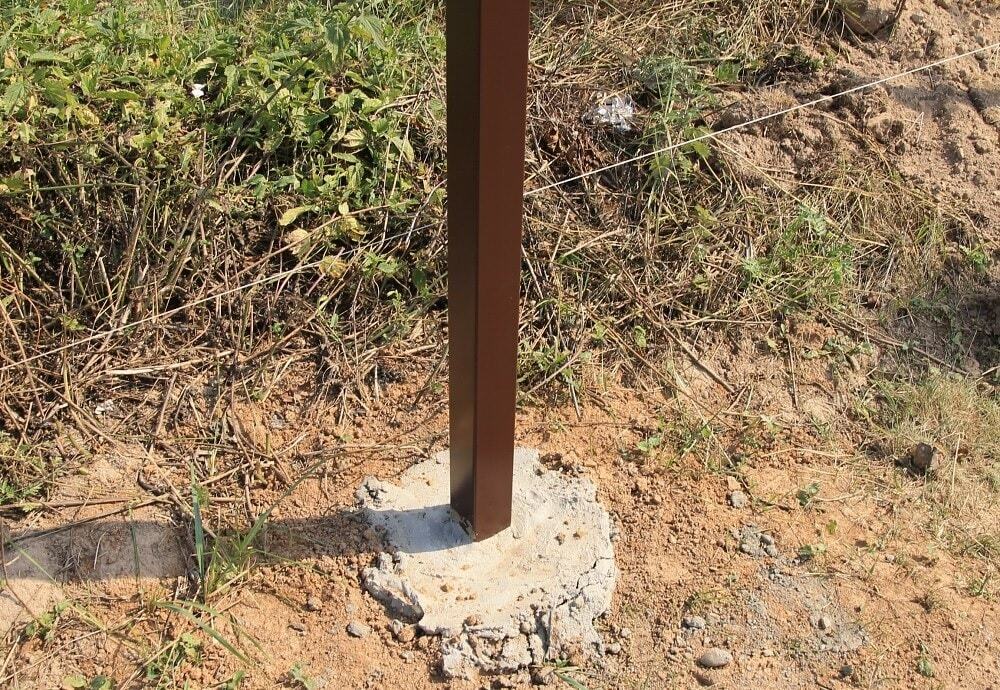

6. Бетонирование. Столбы слегка вбивают в дренаж, проверяют по уровню и заливают цементом. Опоры подпирают и оставляют до полного схватывания бетонного раствора.

Вернуться к оглавлению

Ленточно-столбчатый фундамент

Этот вид фундамента соединяет в себе два предыдущих варианта и используется для тяжелых конструкций на неустойчивом грунте с большой границей промерзания. Установка ленточного фундамента в этом случае придется сильно заглублять, что очень затратно.

Подробная схема устройства и конструкции ленточно-столбчатого фундамента

Ленточно-столбчатый фундамент своими руками установит даже непрофессионал. Единственное, что при высоком расположении грунтовых вод этот фундамент не используется.

Процесс бетонирования столбов

1. Разметка расположения столбов забора.
2. Бурение скважин.
3. Засыпка песчаной подушки толщиной в 15–20 см.
4. Гидроизоляция и армирование скважин. В качестве стаканов для столба используют рубероид или асбоцементные трубы. В стакан устанавливают арматуру.
5. Скважины нужно залить бетоном и утрамбовать, протыкая арматурным прутом.

Через неделю, когда столбы наберут прочность можно заливать бетонную ленту. Для этого в установленную поверх бетонных столбов опалубку засыпают песок и укладывают рубероид для гидроизоляции.

Заборные столбы устанавливают вместе с арматурой. Каркас из арматурных прутьев соединяют сваркой со столбами для хорошей связки с бетоном фундамента. После установки арматуры и столбов заливают бетон, равномерно распределяют и оставляют для схватывания.

Если правильно выбрать фундамент и опоры для изгороди, построенный своими руками забор будет радовать долгие годы, а такие досадные случаи, как покосившиеся или осевшие столбы, никогда не произойдут.

Роль фундаментов, колонн и балок в строительстве зданий

Долговечность любого здания в основном зависит от фундамента, колонн и балок и используемых материалов. Фундамент и столбы несут нагрузку, а балки должны выдерживать нагрузку приложенных сил. Существуют различные категории фундаментов, балок и столбов. Мы подробно расскажем о каждом.

При строительстве зданий вы должны балансировать между дизайном и весом конструкции. Выдерживать вес фундамента здания играет ключевую роль. Форма, размеры и глубина фундамента варьируются от здания к зданию.

При проектировании здания архитекторы учитывают все аспекты дизайна, грунта и веса здания.

В основном существует два типа фундаментов, но в соответствии с требованиями эти основные категории могут быть далее разделены на подкатегории. Основные категории:-

Мелкий фундамент

Глубокий фундамент

Мелкий фундамент и его использование

Мелкие фундаменты также известны как открытые фундаменты. Применяется, когда грунт твердый и для нужд постройки требуется глубина до 1 метра. Открытый фундамент менее затратный и простой в строительстве. Неглубокие / открытые фундаменты подразделяются на три подкатегории:

Ленточный фундамент

Индивидуальный фундамент

Сплошной фундамент

Ленточный фундамент

Это очень распространенный тип фундамента. Его структура твердая, а форма линейная. Благодаря своей линейной структуре вес конструкции равномерно распределяется по всей площади поверхности. Его несущая способность высока.

Индивидуальный фундамент

Этот метод в мелкозаглубленном фундаменте используется из-за его простоты. При этом нагрузка на здание равномерно распределяется на отдельные колонны. Используя метод безопасной несущей способности (SBC), тщательно рассчитывается весь вес конструкции, а затем нагрузка распределяется поровну на каждую колонну. Это зависит от прочности почвы.

Плотный фундамент (матовый фундамент)

Если вы хотите построить подэтажное или многоэтажное здание, то этот метод фундамента лучше всего подходит. Как правило, там, где почва слабая, этот фундамент является лучшим. Поскольку вес конструкции распределяется на гораздо большую площадь поверхности. Как следствие, добавляет прочности зданию.

ГЛУБОКИЙ Фундамент

Если почва слабая или вы собираетесь построить очень большую конструкцию, вам необходимо использовать этот тип фундамента. В этом типе вы погружаетесь на глубину от 20 до 65 метров, чтобы вся нагрузка переносилась на поверхность земли.

В этом типе фундамента с помощью свай вертикальный конструктивный элемент используется для проведения строительных работ ниже уровня поверхности. Есть два общих типа свай, которые используются в категории глубокого фундамента.

Оконечные сваи

Висячие сваи

Оконечные сваи

При строительстве высоких и тяжелых конструкций этот тип фундамента считается наиболее эффективным способом передачи нагрузки. При этом вы уходите глубоко на твердую поверхность и переносите нагрузку глубоко вниз.

Висячие сваи

В этом типе сваи вес ловко переносится на грунт, окружающий сваю, по всей ее высоте. Повышает прочность конструкции здания. Этот тип конструкции больше всего подходит, когда вы собираетесь строить высокие здания.

Тип балок

Чтобы выдерживать приложенные силы балки для любого здания необходимы прочные балки. Они управляют и распределяют вертикальные нагрузки. Балки классифицируются по разным факторам, таким как степень поддержки, их применение, длина, форма и материал.

Типы балок и их использование

Фиксированный луч

Консольный луча

Сразу поддержанный луч (также известный как свободно поддерживаемый луч)

Непрерывно поддерживаемый луча

Фиксированные лучи

ИТ также известен как строительство. в балке, так как этот тип балки закреплен на обоих концах конструкции. Они расположены таким образом, чтобы обеспечить прочность конструкции. Вся прочность конструкции исходит от двух несущих неподвижных концов.

Консольная балка

Балки этого типа поддерживаются одним концом, а другой конец опирается на стену или другую вертикальную поверхность. Вероятность разрушения конструкции увеличивается, если вертикальная конструкция, к которой он прикреплен, изготовлена ​​из некачественных материалов.

Этот тип балок подходит для балконов.

Просто поддерживаемая балка

Это один из наиболее часто используемых типов балок в строительстве. Этот тип балки держится свободно на обоих концах. Они устанавливаются таким образом, что с одной стороны у них закреплена опора, а другая сторона опирается на ролик. Таким образом, он очень эффективно сопротивляется вертикальным силам.

Наиболее подходит для использования в сейсмостойких конструкциях и подвесных мостах.

Неразрезная балка

Это снова очень популярный тип балки, часто используемый в строительной отрасли. Он устанавливается таким образом, чтобы сопротивляться изгибу конструкций при приложении какой-либо нагрузки или силы. Он поддерживается как минимум тремя вертикальными или другими формами структурных опор. Больше всего подходит для мостов.

Из чего сделаны балки?

Конструкционные балки в основном изготавливаются из бетона, стали или дерева. Все зависит от утилиты и приложения.

Дерево Anyhow Балка в основном используется в небольших жилых домах. Они в основном используются в целях украшения, а не для доказательства прочности конструкции.

В то время как стальные балки очень часто используются в строительной отрасли. Они способны выдерживать большие нагрузки. Они очень часто используются в современных строительных конструкциях. Наиболее подходит для подводных конструкций.

В настоящее время наиболее распространенным типом балок является Бетонные балки . Они выдерживают чрезмерные нагрузки и усилия. Они обычно используются во всех типах сооружений, например, автомобильных мостах, высотных зданиях, торговых центрах.

Создание опор успеха | Мир завтрашнего дня

2013 Ноябрь-декабрь

Джонатан МакНейр

Прокомментировать эту статью

Вы хотите сделать что-то в своей жизни? Вы хотите быть успешным? Успех в жизни не случаен. Успех – это результат проверенных временем принципов. Вот пример: «Страх Господень есть начала знания, а глупые презирают мудрость и наставление» (Притчи 1:7). Другими словами, всякое знание начинается с прочного основания страха Божия. Фонды являются важной частью успешной жизни.

Если вы остановитесь на несколько минут и понаблюдаете за строящимся фундаментом нового дома, вы увидите, что вырыты траншеи, а затем заполнены бетоном или шлакоблоками для поддержки дома. Возможно, поверх этих траншей будет залита бетонная плита, на которую будет опираться дом. У каждого дома должен быть фундамент. В самых высоких небоскребах используются одни и те же компоненты для прочного и прочного фундамента. Если бы вы могли видеть под землей, вы бы увидели очень похожие узоры. Однако строительство здания не заканчивается фундаментом. Необходимы прочные «столбы», чтобы обрамлять и поддерживать здание по мере его возведения до его возможной высоты.

С самого начала здания имеют бесконечное разнообразие форм, размеров и конструкций. Признание Божьего правления над нашей жизнью является прочным основанием. Тем не менее, как личности, управляемые Божьим законом любви, мы как личности различаемся по характеру и силе во многих отношениях, что мы должны учитывать, строя свою жизнь на прочном основании Божьего слова.

Итак, как мы можем «сформировать» то, чем мы являемся, когда мы вырастаем из детства во взрослую жизнь, таким образом, чтобы это было красиво, привлекательно, благородно и добродетельно? Как мы можем стать такими, какими нас хочет видеть Бог? Каковы «столпы», которые мы закрепим в нашем фундаменте, чтобы построить сильную и успешную жизнь?

Этот столп имеет решающее значение для успешной жизни, и его можно построить с детства. Вспомните, что мы читаем в Книге Притчей: «Можно узнать и отрока по делам его, чисто и праведно ли то, что он делает» (Притчи 20:11).

Целостность, правдивость и чистота гораздо важнее, чем быть «крутым», «горячим», «популярным» и «плохим». Если ваш характер построен сильным и верным, он будет поддерживать вас во всем, что вы делаете. Это принесет вам уважение, доверие и почет — от Бога и людей. Рассказ об Иосифе и жене Потифара дает хороший пример характера, который был в основе этого молодого человека — это была фундаментальная часть его личности (Бытие 39).: 1–23). Когда она попыталась соблазнить его, он сказал: «В этом доме нет никого выше меня, и он ничего не скрывал от меня, кроме тебя, потому что ты его жена. Как же я могу делать это великое зло и грешить против Бога?» (Бытие 39:9).

Если мы разовьем Божий святой и праведный характер, зная, что правильно, и по привычке поступая так, мы будем готовы к некоторым из самых трудных ситуаций, которые преподнесет нам жизнь.

Любишь ли ты знания? Вам интересно узнать об окружающем нас мире? Стремление искать понимание, учиться и «познавать» — это Богом данная человеческая черта. Соломон писал: «Слава Божия — скрывать дело, а слава царей — исследовать дело» (Притчи 25:2). Другими словами, прилагать усилия к обучению — это благородный и созданный Богом импульс в людях. «Послушает мудрый и умножит знания, и разумный найдет мудрый совет» (Притчи 1:5).

Наш мир наполнен знаниями. Легко быть подавленным и измученным. Мы также можем попасть в ловушку, желая быстрых ответов вместо полного понимания. Если мы будем серьезно относиться к академическому образованию в молодости, развивая любовь к учебе и с энтузиазмом приобретая знания, мы построим еще один столп силы, который добавит нам успеха в жизни. Не все являются лучшими учениками, но мы все можем извлечь пользу из своих знаний.

Для некоторых молодых людей музыка может стать еще одним столпом успеха. Кто-то играет в школьной группе, кто-то поет в хоре, кто-то учится играть на музыкальном инструменте самостоятельно. Обучение пению или игре в тон тренирует наш мозг особым образом. А благодаря музыкальному обучению мы учимся трудолюбию и терпению, а также командной работе и сотрудничеству. Мы ощущаем красоту и силу звука и гармонии. Царь Давид любил музыку. Мы читаем: «Тогда Давид и весь Израиль играли пред Богом от всей силы, с пением, на арфах, на струнах, на тимпанах, на кимвалах и на трубах» (1 Паралипоменон 13:8). Воспроизведение музыки может быть эмоциональным, радостным опытом. Это также может стать еще одним столпом, который может дать нам силу и утешение на протяжении всей нашей жизни.

Научиться заниматься спортом — отличный способ построить еще одну опору в нашей жизни. Занимаясь одним или несколькими видами спорта, мы физически развиваем свое тело. Павел напомнил Тимофею, что «телесное упражнение мало полезно» (1 Тимофею 4:8). Он использовал пример упражнений, чтобы помочь нам в нашей физической жизни, чтобы научить важности стремления к вечной жизни. С физической точки зрения, некоторые виды спорта больше сосредоточены на ловкости, другие на силе или выносливости. Командные виды спорта преподают уроки сотрудничества, в то время как индивидуальные виды спорта требуют личного внимания. Научитесь ли вы играть в баскетбол или бейсбол, бегать или плавать, играть в гольф или теннис, развитие некоторых спортивных способностей и опыта может стать еще одной полезной опорой в жизни. Уроки дисциплины, упорства и искренности, которые требуются в спорте, — это уроки на всю жизнь. А некоторыми видами спорта можно заниматься и во взрослом возрасте.

Если у вас есть возможность путешествовать и посещать другие штаты и страны, вы строите столп! Наблюдение за жизнью в других местах, помимо нашего родного города, расширяет наши перспективы и помогает нам мыслить по-другому. Мы развиваем эмпатию к другим людям и их образу жизни. Мы признаем ценность и красоту других культур и обычаев, даже если они отличаются от наших.

Так же, как дома и здания различаются по внешнему виду и форме, мы все разные по характеру. Это хорошая вещь! Но наша личность укрепляется и поддерживается столпами, которые мы строим в юности. Я упомянул здесь только некоторых, но есть много, много других. Возможно, вы умеете хорошо писать или играть в шахматы. Может быть, вы участвуете в драмкружке или известны своими способностями чинить компьютеры. Когда мы развиваем сильные стороны и опыт, мы обретаем уверенность. Мы также разделяем общее понимание с теми, кто придерживается тех же принципов. И, имея несколько столпов, мы не зависим от одной области нашей идентичности. Стройте столбы, чтобы построить успех!

ДРУГИЕ СТАТЬИ В ЭТОМ НОМЕРЕ

Просмотреть все

• Дж. Дэви Крокетт III

• Уильям Уильямс

• Джон Микин

Поделитесь своими мыслями с нами!

Столб и фундамент — в чем разница?

столб | фундамент | В терминах контекст|архитектура|lang=en разница между колонной и фундаментом заключается в том, что колонна — это (архитектура) большая стойка, часто используемая в качестве опорной конструкции, в то время как фундамент — это (архитектура) самая нижняя и поддерживающая часть или элемент стены, включая базовый слой и ряды фундамента; в каркасном доме вся подконструкция каменная. В качестве существительных разница между столбом и фундаментом заключается в том, что столб представляет собой (архитектуру) большой столб, часто используемый в качестве опорной архитектуры, в то время как фундамент — это действие по закладке, закреплению, установлению или началу возведения. В качестве глагола столб должен обеспечить столбы или дополнительную прочность, как будто из столбов. Другие сравнения: в чем разница? Фундаментная конструкция и колонная конструкция Столб и фундаментная конструкция whatsdifference Столб и фундамент Английский {, , , , , } Существительное ( существительное ) (архитектура) Большая стойка, часто используемая в качестве поддержки архитектуры. Что-то похожее на такую ​​конструкцию. столб дыма Неотъемлемая часть того, что обеспечивает поддержку. Он столп сообщества. (римско-католическая) Переносная декоративная колонна, которую раньше несли перед кардиналом как символ его поддержки церкви. ( Скелтон ) Центр вольта, кольца или манежа, вокруг которого вращается лошадь. Синонимы * столбец, столбец Производные термины * Передняя стойка, средняя стойка, задняя стойка, задняя стойка * земляной столб * от столба к столбу * коробка столба * опора сообщества * столб солнца Глагол ( и глагол ) Для обеспечения столбов или дополнительной прочности, как от столбов. * * * * См. также * гусеница Внешние ссылки * ( “столб” в Википедии ) * * * * Анаграммы * —- wiktionary.org/wiki/foundation”> Английский Существительное ( существительное ) Акт основания, ремонта, установки или начала возведения. То, на чем все основано; то, на чем что-либо стоит и чем оно поддерживается; самый нижний и несущий слой надстройки; фундамент; основа; подстройка. * {{цитата-журнал, дата=2013-07-20, том=408, выпуск=8845, журнал=( The Economist ) , title= Атака МООК , pass=С момента запуска в начале прошлого года […] двух стартапов из Силиконовой долины, предлагающих бесплатное обучение через МООК и массовые открытые онлайн-курсы, башни из слоновой кости научных кругов были потрясены до основания . Университетские бренды, создававшиеся в некоторых случаях на протяжении столетий, были вынуждены учитывать возможность того, что информационные технологии быстро сделают их существующую бизнес-модель устаревшей. }} (карточные игры) В пасьянсах или пасьянсах – одна из стопок карт, которую игрок пытается собрать, обычно содержащая все карты одной масти в порядке возрастания. (архитектура) Самая нижняя и поддерживающая часть или элемент стены, включая цоколь и ряды фундамента; в каркасном доме вся подконструкция каменная. * {{цитата-новость, год=2012, дата=20 мая, автор=Натан Рабин, работа=The Onion AV Club , title= ТВ: Обзор: СИМПСОНЫ (КЛАССИКА): «Мардж устраивается на работу» (сезон 4, серия 7; первоначально вышел в эфир 05.11.1992) , pass=«Мардж устраивается на работу» начинается с того, что фундамент дома Симпсонов опасно наклоняется в одну сторону, из-за чего семейная усадьба выглядит как пригородный эквивалент Пизанской башни. }} Пожертвование или наследство, предназначенное для поддержки благотворительного учреждения и составляющее постоянный фонд; пожертвование. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
