Трубный столбчатый фундамент под сарай или бытовку
Добавлено: 04.05.2022. Обновлено: 23.11.2022 0 комментариев 1066 просмотров
Приусадебных участков без хозпостроек практически не бывает, и самая распространённая из них – сарай. Потребность в этих строениях очевидна, причём круглогодичная, а потому строят их с прицелом на длительный срок эксплуатации.
Поскольку основательность постройки подразумевает наличие фундамента, рассмотрим популярную при строительстве сараев опорную конструкцию – столбчатую трубную, распространённую в силу простоты возведения.
Содержание
1.
Суть конструкции
2.
Возведение трубного столбчатого фундамента
2. 1
Разметка
2.2
Сооружение и обустройство лунок под столбы
2.3
Армирование
2.4
Установка и бетонирование опор
3.
Заключение
Суть конструкции
Столбчатый трубный фундамент представляет собой систему вертикальных опор из стальных, асбоцементных или пластиковых труб, заглублённых в грунт на расчётную глубину, а поверху обвязанных горизонтальной рамой из балок (брус, швеллер, двутавр). Конструкции под сарай чаще всего сооружают с мелким заложением столбов.
В водонасыщенных почвах и при высоком уровне грунтовых вод лучше использовать винтовые сваи – их легче заглубить до плотных слоёв. Для пучинистых грунтов те же рекомендации – лопасти винтовой сваи, достаточно заглублённой ниже уровня промерзания, при сезонном пучении будут надёжно удерживать её на проектной глубине. Для сараев лопастная фиксация опор актуальна, поскольку веса таких строений недостаточно для воспрепятствования выталкиванию трубных опор.
Под углами строения стойки располагают обязательно, под наружными стенами – в зависимости от габаритов постройки, её веса и жёсткости балок обвязки (шаг промежуточных опор – 1,5-2 м).
Асбестовые и ПВХ-трубы после установки по месту всегда заполняют армированным бетоном, то есть, по факту их основная роль — несъёмная опалубка. Толстостенные стальные трубные опоры иногда оставляют полыми, но даже при достаточной несущей способности такое решение ущербно, так как сопровождается образованием конденсата на внутренней поверхности стоек с последующей коррозией и снижением прочности. Металлические трубы армируют редко, разве что на грунтах с вероятностью горизонтальных подвижек, но бетонировать их обязательно.
Возведение трубного столбчатого фундамента
Из существующих вариантов рассмотрим технологию с использованием асбоцементных труб – изделий из цементного раствора, армированного асбестовым волокном. Эти трубы уступают в прочности стальным, особенно при ударных воздействиях, но выдерживают значительные нагрузки на продольное сжатие. Будучи же заполнены железобетоном, опоры в асбоцементной оболочке получают несущую способность, достаточную для любого сарая, обладая при этом важным преимуществом – неподверженностью коррозии.
Работы начинают с пробного бурения или рытья ямы – это нужно для определения заглубления столбов и подсчёта потребности в трубе.
Читайте также: Кирпичный столбчатый фундамент под сарай
Разметка
С помощью рулетки и колышков на площадке обозначают углы будущего сарая. Прямоугольность контура строения проверяется замерами диагоналей — разница между ними допускается в 2-3 см. Натянув на колышки шнуры, получают оси расположения столбов. Если в постройке будет внутренняя перегородка мало-мальски значительного веса, двумя кольями и шнуром обозначают точки её примыкания к наружным стенам.
Затем за пределами контура устанавливают обноску, на которой натягивают шнуры уже со смещением – так, чтобы будущие трубы располагались не в вершинах, а внутри углов.
Использование обноски позволяет монтировать столбы под контролем натянутых бечёвок, тогда как разметка по кольям мешала бы монтажу.
Сооружение и обустройство лунок под столбы
Лучший способ вырыть ямы под столбы – пробурить скважины буром, ручным или с мотоприводом. Их диаметр должен быть на 15-20 см больше диаметра трубы, чтобы сформировать на нижней оконечности опоры пяту. Если бура нет, ямы роют вручную.
В готовых углублениях ровняют и трамбуют донья, после чего засыпают их слоем песка со щебнем, и засыпку также уплотняют.
Читайте также: Монолитный столбчатый фундамент под хозблок
Армирование

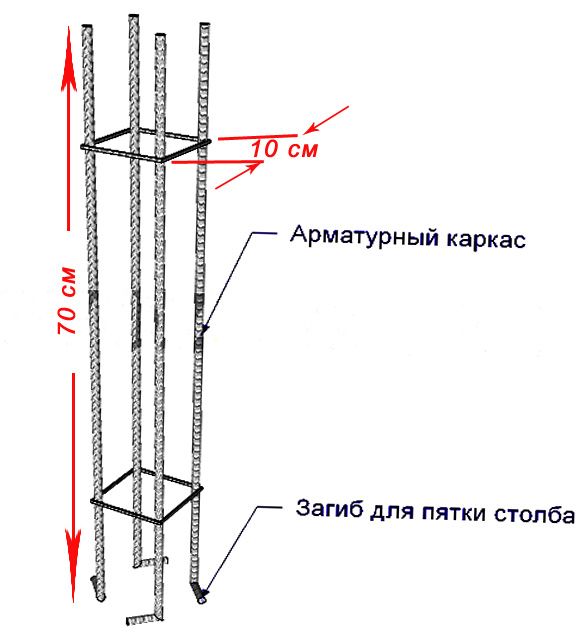

Из арматуры переменного профиля ? от 10 мм вяжут армирующие каркасы – 3-4 продольных прута, соединённых между собой поперечными хомутами.
Продольные прутья нарезают длиннее кусков асбестовой трубы на 20 см, а затем загибают с одной стороны 10 см под прямым углом – эти участки будут в пяте опоры.
Остальные 10 см запаса с другого конца арматуры будут нужны для крепления к столбам балок обвязки.
Установка и бетонирование опор
На дно лунки кладут плашмя 2-3 плоских камня, и устанавливают в неё армирующий каркас – так, чтобы его загнутые «ножки» были приподняты над подушкой на 3-5 см. Камни сформируют защитный слой бетона под пятой.
На каркас надевают трубу и опускают её вниз до упора, центруя относительно арматуры. Запасаются распорками, чтобы после бетонирования закрепить трубную оболочку в яме.
Из цемента М400 или М500 замешивают бетон в пропорции 1:4:2 (цемент/щебень/песок) и заполняют им трубу, уплотняя штыкованием или вибратором. По заполнении оболочку приподнимают на 10-15 см – этим обеспечивается вытекание бетона из нижней части трубы с формированием армированной пяты.
Если данная манипуляция не была учтена при нарезке трубных стоек, и оболочки оказались выше нужного уровня, их излишки позже отрезают болгаркой с диском по камню. По большому счёту, все стойки после отверждения бетона нужно будет «отстрелять» нивелиром и начисто подрезать по высоте перед монтажом обвязки.
На трубы после заполнения надевают полиэтиленовые пакеты, чтобы исключить преждевременное испарение влаги из раствора.
Через 5-7 дней после бетонирования полости вокруг опор заполняют песчано-щебневой смесью, послойно проливая и трамбуя засыпку.
К сведению. Использование в сарайном фундаменте ПВХ-труб вместо асбоцементных практически не меняет технологию. Разница заключается лишь в результате – пластик боится высоких температур, ультрафиолета и не вносит никакого вклада в несущую способность конструкции.
Заключение
Для сарая на грунтах нормальной плотности и обводнённости трубный столбчатый фундамент – одно из оптимальных решений. Технология позволяет соорудить достаточно надёжную и долговечную опорную конструкцию своими силами, при минимальной потребности в материалах и в короткие сроки.

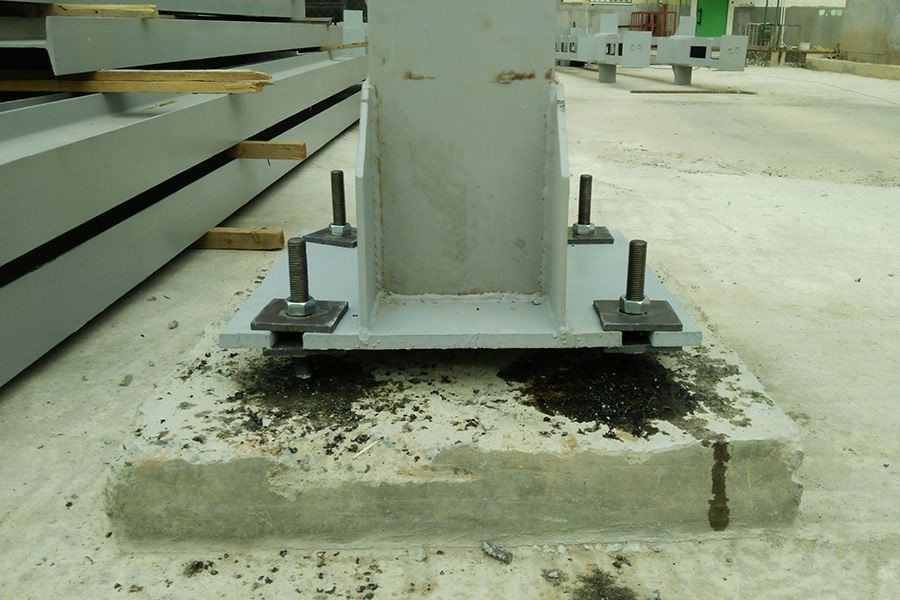

Фундамент составной Ф2х2,1-2(плита П1.5х2,2 , стойка К2.3-2)
Фундамент под промежуточные опоры Ф 2х2,1-2 – конструкция закрепления свободностоящих опор линий электропередач ВЛ номинальным напряжением 35-500 кВт. Элемент представляет собой грибовидный подножник, который собирают из железобетонных стоек и плит различного назначения. Их соединяют между собой цилиндрическими шпонками или скрепляют болтами. Благодаря тому, что фундамент имеет монолитную и широкую опорную площадь, удается получить основу, которая активно противостоит горизонтальным, сдавливающим, вырывающим и динамическим нагрузкам.
1. Варианты написания маркировки
Допускается записывать маркировочные знаки следующими вариантами:
1. Ф 2-2,1-2;
2. Основная сфера эксплуатации
Применение фундаментных конструкций Ф полностью себя оправдывает, когда промежуточные опоры должны получить прочную, надежную и долговечную основу, заглубляемую на большую глубину (более 05, метра). Монтаж элементов подкрепляется инженерно-геологическими, гидрологическими и технико-экономическими расчетами, а также в расчет берутся конкретные условия эксплуатации. Допускается устанавливать фундамент данного типа под опоры различного уровня нагрузки – средне- и высоконагруженные линии ЛЭП высотой стойки до 6 метров. Так как величина заглубления достаточно внушительные, то для предохранения конструкции от воздействия агрессивной среды обустраивают песчаную или гравийную подсыпку толщиной 50-100 мм. Обратите внимание, что номенклатура изделий содержит всего 12 видов фундаментов. Их основное отличие состоит в том, что оголовок может иметь разное число болтов в оголовке.
3. Обозначение маркировки
Маркировочные знаки формируют согласно условиям Серии 3.407.1-144. В условном обозначении должны быть отражены тип изделия, площадь его основания, количество болтов в оголовке и дополнительными буквенными комбинациями отражают тип опор, совместно с которыми используют фундаменты. Маркировка Ф 1,5-1,5-2 расшифровывается как:
1. Ф – составной фундамент;
2. 1,5-1,5 – размеры плиты основания;
3. 2 – количество болтов для крепления конструкции со стойкой опор.
На каждое изделие также наносят данные о компании-производителе, дате выпуска партии ЖБИ и массе конкретной плиты. Обозначение пишут на торцевой грани черной краской, сойкой к истиранию, при этом шрифт должен быть легкоразличимым и удобочитаемым.
4. Изготовление и применяемые материалы
Изготавливают фундаменты Ф под промежуточные опоры методом виброформования в специальных неразъемных опалубках. Основные материалы – конструкционных бетонов высокой прочности. Класс В30. Свойства бетона подбираются из расчета эксплуатации фундаментной опоры в условиях критически низких температур – до -55 градусов. Устанавливается морозостойкость бетона F150-200 и водонепроницаемость W6 и более. Контролю также подлежит свойства стойкости бетона к растрескиванию. Если эксплуатация фундамента будет осуществляться в условиях высокого стояния грунтовых вод, то бетонная поверхность подвергается гидроизоляции.
Нормативная прочность достигается путем армирования фундаментов стальными сварными каркасами. Их изготавливают только из устойчивой к окислению арматуры класса стали А-100 и А-300, а также вязальная горячекатаная проволока класса стали Вр-1. Стержни сваривают контактной точечной сваркой. Основные схемы армокаркасов – это стойка и плита. Крепежные болты марки М25 изготавливают из инструментальной термостойкой стали марки 09Г2С или 14Г2 и покрывают цинконаполненными красками с целью защиты от развития коррозионных процессов. Это также повторяют для всех стальных узлов усиливающего пояса. Обязательным условием является покрытие арматуры защитным слоем бетона толщиной 30 мм. Для удобства подъема на высоту плита фундамента имеет 4 монтажные петли.
Стальная труба Применение: Фундаментные сваи
Фундаментные сваи из стальных труб представляют собой тип глубокого фундамента, состоящего из тонких стальных труб, которые используются для поддержки конструкции, такой как здание или резервуар для воды, путем передачи веса конструкции на грунт под ним.
Когда необходима забивка фундамента из стальных труб?
Закладка фундамента из стальных труб необходима в одной из двух ситуаций. Во-первых, если на поверхности строительной площадки имеется слабый слой грунта, грунт не сможет выдержать вес новой конструкции, поэтому необходимо использовать фундаментную сваю из стальных труб. Во-вторых, если строится очень тяжелое здание (например, высотное здание, мост или резервуар для воды), поверхностный грунт не сможет выдержать его вес независимо от прочности грунта, и необходимо использовать фундаментные сваи. В обоих случаях цель сваи из стальных труб состоит в том, чтобы перенести вес конструкции с поверхности почвы на более прочную почву или скалу ниже.
Концевые опорные сваи и висячие сваи
Существует два основных типа фундаментных свай из стальных труб: концевые опорные сваи и висячие сваи. У свай с торцевыми опорами нижний конец сваи опирается на подземный слой прочного грунта или скалы. Конец ворса «сидит» на этом прочном слое и упирается в него, чтобы не сместиться. При использовании торцевых несущих стальных трубных свай нагрузка надземного здания передается через сваю на прочный подземный слой. В некотором смысле концевые опорные сваи действуют как строительные колонны.
Висячие сваи, напротив, работают как клин в почве. Трение грунта вокруг сваи из стальной трубы — это то, что удерживает сваю на месте, и это то, что переносит вес надземной нагрузки на почву.
Установка фундаментных свай из стальных труб
Фундаментные сваи могут быть установлены одним из двух способов: с помощью забивных свай или сборных забивных свай. Забивные сваи изготавливаются путем забивания в землю полой тонкостенной стальной трубы. Затем земля внутри трубы удаляется, а в трубу опускается стальной арматурный каркас. Наконец, в стальную трубу заливается влажный бетон, чтобы удерживать ее на месте.
При сборных забивных сваях труба сначала заливается на уровне земли, а затем забивается в землю с помощью копра. Копер держит стальную трубу вертикально и забивает ее в землю, ударяя по ней тяжелым грузом. На стальную трубу надевают временный колпачок, чтобы не повредить трубу во время забивания. Трубу забивают до «отказа», когда труба физически не пойдет дальше.
Преимущества и недостатки свай из стальных труб
Сваи из стальных труб имеют много преимуществ. Они просты в установке, могут достигать большей глубины по сравнению с другими типами свай, могут проникать сквозь твердые слои почвы, легко сращиваются и могут выдерживать большие нагрузки. Недостатком стальных свай является то, что при неправильной обработке они подвержены коррозии, могут сместиться в процессе установки и дороже по сравнению с другими типами свай, такими как дерево или бетон. В целом считается, что фундамент из стальных труб стоит своих денег из-за его долговечности и долговечности.
Чтобы узнать больше о стальных трубах, посетите наш блог «Все о стальных трубах» .
ПОКУПАЙТЕ И ПРОДАВАЙТЕ С EIFFEL TRADING
На онлайн-рынке Eiffel Trading имеется множество бывших в употреблении и излишков строительных материалов, в том числе бывших в употреблении стальных труб , бывших в употреблении широкополочных балок и бывших в употреблении двутавровых свай . Кроме того, наш ассортимент оборудования варьируется от бывших в употреблении секционных барж до бывших в употреблении козловых кранов и всего, что между ними.
Все наши объявления постоянно обновляются, но если вы не видите то, что ищете, бесплатно создайте объявление о розыске .
Готовы продать подержанное тяжелое оборудование или строительные материалы? Разместите свои продукты сегодня бесплатно на онлайн-рынке Eiffel Trading.
Если у вас есть какие-либо вопросы или вам нужна дополнительная информация, позвоните нам по телефону 1-800-541-7998 или напишите по электронной почте [email protected] .
Расчет полного количества опорного фундамента из труб
расчет объема бетона и арматуры, земляных работ, обратной засыпки и т. д. количество закладочных материалов. номер опорной плиты.
У меня есть некоторые заданные данные
У меня есть один чертеж опоры трубы, который они упомянули во всех подробностях.
длина фундамента трубной опоры =2,5 м
ширина фундамента трубной опоры=1,5 м
высота основания =0,500 м
Общая высота основания =1,5 м
над землей =0,300 м
длина основания =0,450 м
ширина основания =0,350 м
900 опора
общая выемка фундамента из труб = Д×Ш×В
общая выемка из фундамента из труб =2×1,5×1,7=5,1 м³
это точная выемка фундамента, но для рабочего пространства, мы сделаем 600 мм дополнительные раскопки со всех сторон. и 100 мм для тощего бетона. значит раскопки
Всего приколов = 3,2 × 2,7 × 1,8 = 15,552 мгранита
Учените больше
Как рассчитать длину резания прямоугольника и циркулярные стремя.Тощий бетон
Тощий бетон со всей стороны дополнительно на 100 мм, а толщина тощего бетона составляет 100 мм0003
Теперь бетон для основания
Бетон для основания =Д×Ш×В
Бетон для основания =2×1,5×0,500=1,5 м³
Теперь бетон для пьедестала или колонны Д×Ш×В
бетон для пьедестала или колонны=0,450×0,350×1,5=0,236 м³
этот бетон предназначен для одного пьедестала, но у нас есть 2 пьедестала или колонны для опоры трубы
поэтому всего бетона для двух пьедесталов =0,236×2=0,472 м³
теперь рассчитаем количество арматуры для фундамента
арматура фундамента
диаметр длинного стержня =12мм
шаг фундамента =200мм
диаметр короткого стержня =12мм
бар
длина резки длинного стержня = общая длина -2(C. C)+2 изгиба
длина резки длинного стержня = 2000-2(75)+2(19d)=2000-150+2(228)=1394 мм =1,394 м
Кол-во длинных стержней = ширина фундамента/расстояние+1
Кол-во длинных стержней =1500/200+1=8,5=9 стержней
Общая длина реза длинного стержня = кол-во стержней × длина одного стержня
Общая длина реза длинного стержня =9×1,394=12,546 м
Сейчас
длина резки короткого стержня=ширина основания-2C.C+2 изгиба
длина резки короткого стержня=1500-2(75)+2(19d)
длина резки короткого стержня=1500-150 +2(19×12)
длина резки короткого стержня=1500-150+456=1806 мм=1,806 м
Количество коротких стержней =общая длина/расстояние+1
Кол-во коротких стержней = 2000/200+1 = 11 стержней
Общая длина реза короткого стержня = количество стержней × длина одного стержня
Общая длина реза короткого стержня = 11 × 1,806 = 19,866 м Теперь мы рассчитываем вес коротких и длинных стержней одновременно, потому что диаметр между короткими и длинными стержнями одинаков, так что почему.
общая длина длинного и короткого стержня = длина короткого стержня + длина длинного стержня
общая длина длинного и короткого стержня = 12,546+19.866=32,412 м
вес длинного и короткого стержня =d²/162,25×общая длина
вес длинного и короткого стержня =12²/162,25×32,412=28,766 кг=29 кг
Теперь вычислите вертикальный стержень
23 диаметр вертикального стержня = 16 мм
высота пьедестала или колонны = 1,5 м
длина пьедестала = 450 мм
ширина пьедестала = 350 мм нижняя перекладина -верх с.с +нижние отводы+верхние отводы
длина резки вертикального стержня=2000-75-2(12)-50+(18d)+10d
длина реза вертикального стержня=2000-75-24-50+(18×16)+10×16
длина резки вертикального стержня=2000-75-24-50+288+160=2,299 м
у нас есть 8 шт. вертикальный стержень = количество стержней × длина одного стержня
общая длина разреза вертикального стержня = 16 × 2,299 = 36,784 м
вес вертикального стержня = d²/162,25 × общая длина
вес вертикального стержня = 16²/162,25×36,784=58,038=59 кг
теперь
мы рассчитываем длину хомутов и количество хомутов форма
Теперь 1-е прямоугольные хомуты
Количество прямоугольных хомутов = общая высота пьедестала/расстояние+1
Количество прямоугольных хомутов =1500/150+1=11 шт. 22№
длина резки хомутов=2 стороны 350+2 стороны 250+2 изгиба
длина резки хомутов=2(350)+2(250)+2(9d)
длина резки хомутов=700+500+2(9 ×10)
длина резки хомутов=1200+180=1380 мм=1,380 м
общая длина хомутов = кол-во хомутов×длина одного хомута
общая длина хомутов =22×1,360=30,380 м
Теперь вычислите количество ромбовидных хомутов
количество ромбовидных хомутов = количество прямоугольных хомутов
22=22
длина резки хомутов=4 стороны алмазных хомутов +2 изгиба
длина резки хомутов=4(215)+2(9d)=860+2(9×10)=1,040 м
всего длина отрезка хомутов=кол-во хомутов×длина одного хомута
общая длина хомутов=22×1,040=22,88 м
Теперь рассчитаем вес обоих хомутов
диаметр хомутов =10 мм
общая длина стремян = длина прямоугольника + длина ромба
Общая длина обеих стремяков = 30,360+22,08 = 52,44 м
Вес жады алмаза = D²/162,25 × общая длина
Вес алмазного приготовления = 10²/162,25 × 52,44 = 32,32 = 33K 9
92525 925 25 2925 2925 9.
