Дешевый сборный блочный фундамент для дома своими руками

РЕКЛАМА

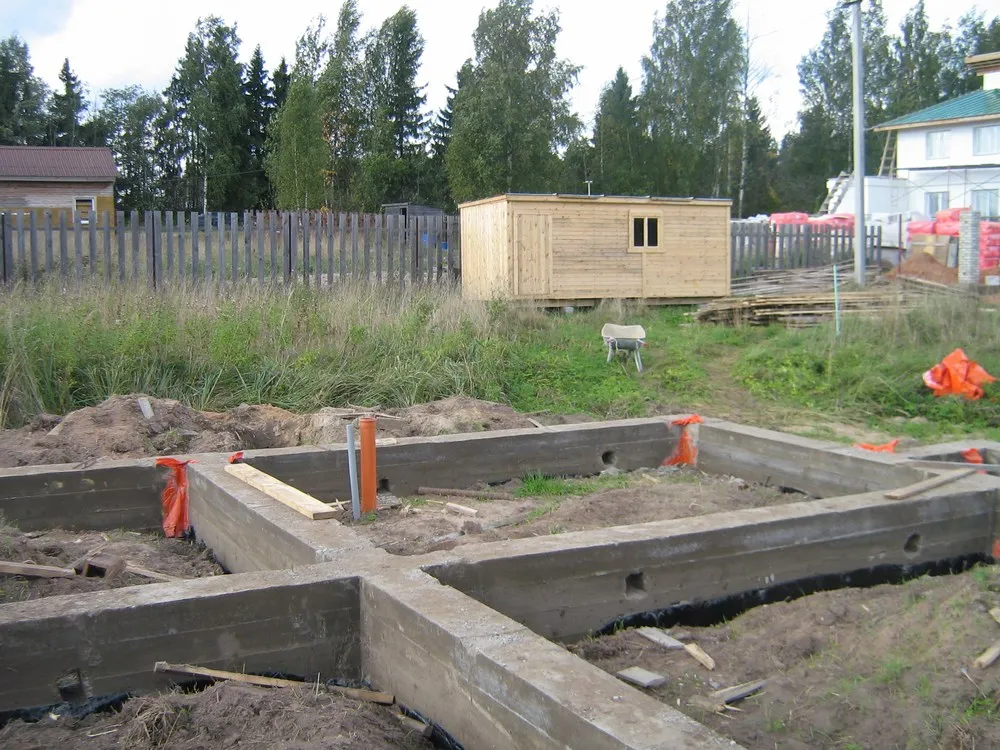

Ленточные фундаменты для частного дома чаще всего делают монолитными из бетона или сборными, из специальных крупноформатных фундаментных блоков марки ФБС.

Монолитные фундаменты — это самые трудоемкие и дорогие ленточные фундаменты.

РЕКЛАМА

Недостатки фундаментов из блоков ФБС

Сборные фундаменты из фундаментных блоков ФБС не требуют устройства и разборки опалубки. Быстро монтируются. Фундамент сразу после монтажа готов к возведению стен дома, так как, в отличие от монолитного, не требуется ждать твердения бетона.

Однако, большие размеры блоков ФБС делают устройство фундамента из них для частного дома не самым удобным и дешевым:

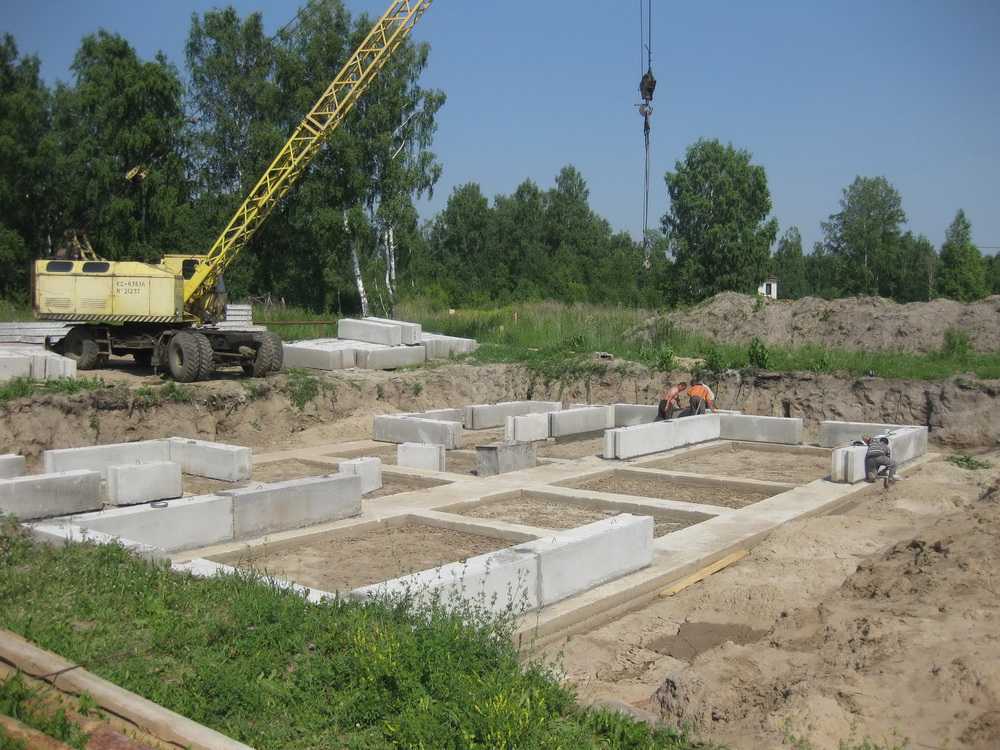

  • Для монтажа фундаментных блоков необходимо использовать дорогую грузоподъемную технику.
  • Высоту фундамента приходится подгонять под размер блока. По этой причине фундамент почти всегда оказывается более высоким, чем это необходимо.
  • Горизонтальное армирование в швах кладки приходится выполнять не на том уровне, где это необходимо, что требует увеличения сечения арматуры.
  • Для подгонки длинных блоков под сравнительно короткий фундамент частного дома, приходится блоки много резать, или делать в стене фундамента не стандартные вставки, например, из кирпича, которые ослабляют фундамент.
  • Стандартная ширина блоков тоже плохо сочетается с толщиной стен дома. Стена фундамента получаются толще, чем это необходимо.

Фундамент из блоков ФБС получается излишне материалоемким, тяжелым и дорогим.

Фундамент из малоформатных блоков и кирпича

Во многих случаях практичней и дешевле фундамент дома выкладывать вручную из малоформатных бетонных блоков или кирпича.

Для кладки фундамента дома используют бетонные блоки ( полнотелые или пустотелые), а также полнотелые керамзитобетонные стеновые блоки или кирпичСхема дешевого блочного ленточного фундамента для дома. Фундамент пригоден для строительства частного дома со стенами из любых материалов

Грунт под сборным фундаментом из блоков

Сборный фундамент рекомендуется использовать для дома на участке без большого уклона и с однородным грунтом.

Уровень грунтовых вод при сезонных колебаниях не должен подниматься выше подошвы фундамента. При высоком уровне грунтовых вод лучше использовать ленточный фундамент из монолитного бетона.

Фундамент из малоформатных кладочных материалов пригоден для устройства фундамента дома на грунтах не пучинистых, слабо и средне пучинистых.

Если грунты на участке сильно пучинистые, то фундамент может быть выполнен при условии защиты грунта от промерзания. Узнайте здесь степень пучинистости грунта на вашем участке.

Для кладки стен фундамента применяют полнотелые бетонные или керамзитобетонные блоки. Эти блоки имеют достаточно малое водопоглощение, высокую морозостойкость и необходимую прочность на сжатие. У бетонных блоков эти показатели несколько лучше, чем у блоков из керамзитобетона. Последние легче блоков из бетона.

Возможна кладка фундамента из полнотелого керамического кирпича. Но этот материал для кладки фундамента сейчас применяется редко. Маленькие размеры кирпича увеличивают трудоемкость кладки. В целом фундамент из кирпича получается дороже, чем из бетонных блоков.

Дешевый ленточный фундамент для дома с подвалом

Дешевый сборный ленточный фундамент для дома с подвалом можно сделать из пустотелых бетонных блоков с вертикальным армированием стен подвала

Для стен фундамента дома с подвалом удобно использовать вибропресованные пустотелые бетонные блоки — бессер блоки.

Наличие пустот в блоках позволяет легко выполнить вертикальное армирование фундамента. Армированный фундамент хорошо воспринимает боковые нагрузки. Вариант с вертикальным армированием рекомендуется  для фундамента с подвалом. Стержни вертикальной арматуры размещают в соосных пустотах кладки блоков. Пустоты с арматурой заполняют бетоном класса В15.

Для опирания железобетонных плит перекрытия подвала по верху стен фундамента из керамзитобетонных и пустотелых бетонных блоков необходимо выполнить монолитный железобетонный пояс.

Монолитный армированный пояс по верху сборного фундамента из любых блоков следует также делать для кладки на них стен из блоков газобетона (газосиликата) или поризованой керамики.

В стенах подвала из пустотелых бетонных блоков выполняют вертикальное армирование. Для устройства монолитного железобетонного пояса (обвязочной балки) используют лотковые бетонные блоки.

Монолитную подушку фундамента соединяют с нижним рядом пустотелых блоков выпусками арматуры. Все пустоты в нижнем ряду блоков заполняют бетоном.

Для стен подвала рекомендуется заполнять бетоном все пустоты блоков на всю высоту стены.

Если фундамент без подвала, то достаточно заполнить бетоном пустоты нижнего ряда блоков, а также армировать и заполнить бетоном вертикальные участки в углах стен.

Пазухи котлована фундамента с подвалом засыпают снаружи грунтом только после монтажа плит перекрытия. Иначе под действием бокового давление грунта стены фундамента может повести.

Сборный фундамент для дома с однослойными или двухслойными стенами кладут в один слой. Фундамент для трехслойной стены дома выполняют также трехслойным — несущий слой, слой утеплителя и облицовка. Облицовочный слой делают из узких (12 см.) бетонных блоков или полнотелого керамического кирпича. Лучшим материалом для облицовки является клинкерный кирпич.

Толщину стен фундамента обычно выбирают одинаковой с толщиной каменных стен дома. Для дома с деревянными или каркасными стенами толщину стен фундамента делают в пределах 250 — 300 мм.

Блочный фундамент для дома на сильно пучинистых грунтах

Для защиты дома от деформаций, вызванных воздействием сил морозного пучения грунта, подошву фундамента обычно закладывают на глубину промерзания грунта. Но есть и другие варианты устройства фундаментов на пучинистых грунтах.

Малозаглубленный теплоизолированный фундамент для дома на пучинистом грунте

Современное решение в домах без подвала на пучинистых грунтах — это устройство мелкозаглубленного теплоизолированного ленточного фундамента.

Идея устройства этого фундамента состоит в том, что пучинистый грунт возле фундамента защищают от промерзания и он перестает зимой пучиниться.

Для этого, фундамент и грунт вокруг утепляют слоем пенопласта или экструдированного пенополистирола.

Конструкцию несущей части теплоизолированного фундамента из кладочных блоков можно выполнить так, как описано ниже, для фундамента дома на слабо пучинистых грунтах.

Как утеплить фундамент и грунт, чтобы защитить его от промерзания, рассказано в статье:

Читайте: «Теплоизолированный мелкозаглубленный ленточный фундамент для пучинистых грунтов»

На не пучинистых, слабо пучинистых и даже средне пучинистых грунтах мелкозаглубленный фундамент для частного дома можно сделать из кладочных материалов и без утепления грунта.

Дешевый фундамент для дома на слабо пучинистых грунтах

На не пучинистых или слабо пучинистых грунтах, для частного дома или бани, устраивают мелко заглубленный фундамент. Для указанных условий достаточно выполнить горизонтальное армирование рядов кладки.

Конструкция фундамента из кладочных материалов на слабо пучинистых и защищенных от промерзания грунтах: 1 — кладка фундамента; 2 — кладка цоколя; 3 — отмостка; 4 — горизонтальная гидроизоляция; 5 — засыпка пола по грунту; 6 — арматурная кладочная сетка через каждые 20 см. кладки;

Кладку фундамента армируют кладочной сеткой с диаметром проволоки 4-5 мм. и размером ячеек 100х100 мм. Ширина подошвы фундамента (размер в на рисунке) рассчитывается, исходя из несущих свойств грунта и веса здания — узнать здесь.

Ширина подошвы фундамента для дома с легкими стенами из дерева, или каркасными стенами, для большинства слабо пучинистых грунтов обычно достаточна  в пределах 20 — 40 см. (больший размер относится к трехэтажным зданиям). Для этих домов ширину подошвы делают равной толщине стены фундамента.

Для каменных домов с тяжелыми стенами из кирпича или блоков ширину подошвы фундамента на слабо пучинистых грунтах увеличивают до 0,6 — 0,8 м. (больший размер относится для трехэтажных домов с железобетонными перекрытиями). Здесь стены фундамента имеют меньшую толщину, чем ширина подошвы.

Если ширина подошвы превышает толщину стен фундамента, то стены сборного фундамента из блоков устанавливают на ленту монолитной железобетонной подошвы необходимой ширины. В нижнюю часть подошвы перед заливкой бетона укладывают арматурный каркас.

Дно траншеи фундамента выравнивают, насыпая слой песчано-гравийной смеси. На не пучинистых и слабо пучинистых грунтах общая толщина выравнивающей песчаной подушки не более 200 мм. Необходимо тщательно утрамбовать слой насыпного грунта. Чем тоньше слой грунта, тем легче его утрамбовать.

На песчаную подушку укладывают полимерную профилированную мембрану. Первый ряд блоков укладывают на мембрану, на кладочный раствор.

Если стены дома из газобетонных блоков, то поверх цоколя обязательно следует выполнить монолитный армированный пояс.

Дешевый мелко заглубленный фундамент на средне пучинистых грунтах

На грунтах средней степени пучинистости, в конструкцию фундамента из кладочных материалов добавляют два монолитных железобетонных пояса. Один пояс — это монолитная армированная подошва фундамента. Второй пояс устраивают по верху кладки фундамента или цоколя.

Кроме того, под подошвой фундамента делают противопучинистую песчаную подушку.

Не заглубленный фундамент для деревянного или каркасного дома или бани на средне пучинистых грунтах: 1 — песчано-гравийная противопучинистая подушка; 8 — кладка фундамента и цоколя; 10 — грунтовая засыпка пола по грунту; 11 — монолитный армированный бетонный пояс по верху цоколя; 13 — монолитная железобетонная подошва фундамента.

Толщина монолитного железобетонного пояса по верху цоколя (11) и подошвы (13) фундамента  10 см. В монолитный пояс укладывают арматурную сетку с 2 или 3 прутками рабочей арматуры класса A-III, диаметром 10 мм.

Монолитную подошву (13) удобно устраивать поверх профилированной мембраны, уложенной на уплотненную песчаную подушку (1).

Для легких деревянных и каркасных домов фундамент заглублять в грунт опасно. На боковую поверхность заглубленных фундаментов действуют касательные силы морозного пучения грунта. Этих сил может оказаться достаточно для того, чтобы приподнимать легкое здание вверх из земли.

Для легких деревянных и каркасных зданий более экономным и безопасным будет не заглубленный фундамент (на рисунке выше). Из-за отсутствия заглубленной в грунт боковой поверхности, на такой фундамент не действую касательные силы морозного пучения грунта.

Мелкозаглубленный блочный фундамент для дома с каменными стенами

Мелкозаглубленный ленточный фундамент для дома с каменными стенами на среднепучинистых грунтах. 1 — монолитная железобетонная подошва фундамента; 2 — засыпка пазух; 3 — песчано-гравийная противопучинистая подушка; 4 — арматурный каркас; 5 — отмостка; 6 — засыпка пола по грунту; 7 — горизонтальная гидроизоляция; 8 — стена дома

Ширина подошвы фундамента дома с каменными стенами, как правило, получается больше, чем толщина стен.  Для этих условий выгодно делать монолитную армированную ленту подошвы сборного фундамента увеличенной высоты. Сверху, на подошве, выкладывают подземную и надземную (цоколь) части фундамента из мелкоформатных бетонных блоков или кирпича.

Заливка бетона монолитной подошвы фундамента прямо в траншею, без опалубки

На слабо- и среднепучинистых грунтах ширину траншеи выгодно делать равной ширине подошвы фундамента. Бетон заливают в траншею враспор, без устройства опалубки. Предварительно в траншею устанавливают арматурный каркас. Такой способ подходит для достаточно плотных грунтов, в которых вертикальные стенки траншей не осыпаются.

На среднепучинистых грунтах на стенах траншеи закрепляют листы утеплителя, экструдированного пенополистирола толщиной 40 мм. Слой утеплителя отделяет бетон от грунта, что уменьшает воздействие на стенки фундамента касательных сил морозного пучения грунта. Такое решение позволяет отказаться от засыпки пазух траншей фундамента. Кроме того, утеплитель увеличивает сопротивление теплопередаче цокольной части здания и уменьшает промерзание грунта под подошвой фундамента. Слой утеплителя выполняет также роль гидроизоляции фундамента.

Для дома с каменными стенами, на участках без сильного уклона, подошву фундамента  достаточно заглубить на 0,3-0,4 м от поверхности земли.

Комментарий к видео. При заливке бетона прямо в траншею, монолитную ленту фундамента можно оставлять без гидроизоляции. Выстилать пленкой траншею, как делают некоторые, не обязательно. В этом варианте гидроизоляцию устраивают выше, на уровне кладки блоков цоколя. Защитный слой бетона между грунтом и арматурой в подошве фундамента должен быть не менее 70 мм.

Высоту цоколя при строительстве в районах с высоким снежным покровом необходимо увеличить. Для кладки высокого цоколя  выгодно использовать бетонные или керамзитобетонные малоформатные блоки. Снаружи кладку утепляют листами экструдированного пенополистирола. При устройстве фундамента на пучинистых грунтах слой утеплителя также укладывают и под отмостку.

Песчаная подушка для сборного блочного фундамента

Под лентой фундамента всегда устраивают подушку из не пучинистого песчаного грунта. На не пучинистых и слабо пучинистых грунтах песчаная подушка служит в качестве выравнивающего слоя.

При устройстве фундамента на средне и более пучинистых грунтах песчаная подушка уже является противопучинистой. Подушка увеличивает несущую способность и уменьшает деформации пучения ниже лежащего грунта.

Для уменьшения действия сил морозного пучения, под фундаментом устраивают противопучинистую песчано-гравийную подушку. Высоту песчаной подушки (размер h на рисунке) определяют расчетом. Для большинства средне пучинистых грунтов толщина песчаной подушки находится в пределах 0,3-0,5 м. Песчано-гравийную смесь укладывают слоями толщиной не более 20 см. Каждый слой тщательно трамбуют.

Для не заглубленного фундамента (на рисунке) толщину противопучинистой подушки увеличивают на средне пучинистых грунтах до 0,6 м. Ширина песчаной подушки должна быть шире подошвы фундамента (размера b)  минимум на 200 мм. с каждой стороны.

Сборный блочный мелкозаглубленный фундамент из бетонных блоков с увеличенной шириной подошвы

Ширину монолитной подошвы фундамента (размер b на рисунке) определяют расчетом. Ширина подошвы может оказаться больше, чем толщина стены фундамента.

Гидроизоляция сборного фундамента

Профилированная мембрана под подошвой фундамента

Профилированная мембрана под подошвой фундамента частного дома служит гидроизоляцией, а также через выступы усиливает связь ленты фундамента с песчаной подушкой

Профилированная мембрана представляет собой полотно из полиэтилена высокой плотности (ПВП) с отформованными на поверхности выступами (обычно сферическими или в форме усеченного конуса) высотой от 7 до 20 мм. Выпускается материал плотностью от 400 до 1000 г/м2 и поставляется в рулонах шириной от 0,5 до 3,0 м, длиной 20 м.

За счет текстурированной поверхности профилированная мембрана надежно фиксируется в песчаное основание, не деформируясь и не смещаясь в процессе монтажа. Зафиксированная в песчаное основание, профилированная мембрана обеспечивает твердую поверхность, пригодную для укладки блоков и бетона.

Профилированная мембрана служит гидроизоляцией, предотвращая подсос капиллярной влаги из грунта в ленту фундамента. Сверху на мембрану на слой раствора укладывают фундаментные блоки или заливают бетон монолитной подошвы. Выступы мембраны с нижней стороны вдавливаются в песчаную подушку, а сверху через кладочный раствор или бетон фиксируются в ленте фундамента. Таким образом мембрана усиливает связь между подушкой и фундаментом.

Раньше для этих целей применяли другой способ. В песчаную подушку втрамбовывали слой щебня, который затем проливали расплавленным битумом. В современной практике строительства проще и быстрее поверх песчаной подушки раскатать рулон профилированной мембраны.

Профилированные мембраны рекомендуется также применять для гидроизоляции полов по грунту.

Для гидроизоляции боковых поверхностей фундамента дома без подвала достаточно использовать обмазочную гидроизоляцию. Перед нанесением мастики заполняют раствором и выравнивают швы кладки. Мастику на основе битума наносят в два слоя на высоту засыпки грунтом. С наружной стороны — до уровня отмостки. С внутренней стороны — до уровня пола по грунту.

Горизонтальная гидроизоляция стен в двух уровнях

Горизонтальную гидроизоляцию кладки устраивают из рулонных материалов по выровненному основанию. Рекомендуется устраивать горизонтальную гидроизоляцию в двух уровнях.

Первый слой гидроизоляции укладывают между фундаментом и цоколем на уровне отмостки.  Этот слой соединяют с вертикальной гидроизоляцией ленты фундамента.

Второй слой гидроизоляции в стене делают выше, между цоколем и стеной дома, на уровне пола первого этажа. Гидроизоляцию пола по грунту соединяют с гидроизоляцией стены.

Начиная строительство частного дома на участке необходимо правильно выбрать посадку дома по вертикали – определить, на какой высоте расположить уровень пола первого этажа (высоту цоколя) и как изменить вертикальную планировку грунта на площадке строительства.

Правильные посадка дома и вертикальная планировка участка необходимы для решения следующих задач:

  • Обеспечить расположение котлованов, траншей, подушек и фундаментов выше уровня грунтовых вод.
  • Отведение ливневых и паводковых вод от дома и далее за пределы участка.
  • Размещение надфундаментных конструкций (стен, цокольного перекрытия) выше уровня снегового покрова для защиты их от увлажнения.

    На строительных площадках, как с уклоном, так и без уклона, необходимо всегда предусматривать и выполнять искусственное повышение уровня грунта, путем подсыпки (насыпи) стороннего грунта. До начала работ сделайте вертикальную планировку участка с целью отвода атмосферных вод с застраиваемой территории.

Читайте: «Вертикальная планировка строительной площадки частного дома».

В процессе монтажа фундамента в траншеях может накапливаться талая и дождевая вода. Сооружение дома на ослабленном грунте, насыщенном водой, чревато появлением трещин в  стенах.

Процесс возведения фундамента, от копки траншей до обратной засыпки пазух и устройства отмостки, необходимо выполнить в сухую погоду и в минимальный срок.

Обратную засыпку пазух фундамента производят не пучинистым грунтом с послойным уплотнением.

После окончания работ по устройству фундамента обязательно без промедления сделайте отмостку. По краю отмостки рекомендую делать водоотводные лотки. Воду с лотков и с водосточной системы крыши отводить подальше от дома.

Гидроизоляция фундамента и защита от воды для дома с подвалом

Стены фундамента в доме с подвалом требуют усиленной защиты от влаги. Для условий, когда уровень грунтовых вод ниже подошвы фундамента, на поверхность стен наносят обмазочную гидроизоляцию в виде слоя полимер-битумной мастики.

Наружные стены подвала дополнительно оклеивают двумя слоями гидроизоляционного рулонного материала.

Профилированную мембрану удобно и выгодно применять для устройства гидроизоляции пола в подвале. Нет необходимости делать бетонное основание для оклеечной гидроизоляции.

Надежную защиту подвала от воды может обеспечить только пристенный дренаж. Обязательно сделайте его.

Пристенный дренаж вокруг фундамента надежно защитит подвал дома от воды

Читайте: «Пристенный дренаж вокруг фундамента».

Армирование сборного фундамента

Для увеличения прочности, в стены фундамента из любых блоков можно укладывать арматуру в горизонтальные швы кладки.

В монолитные пояса и подошвы фундамента закладывают арматурные сетки из 2 — 3 продольных стержней рабочей арматуры диаметром 10 — 12 мм.

Схема армирования монолитных участков фундамента. а — арматурная сетка с двумя стержнями рабочей арматуры; б — то же, но с тремя стержнями. 1 — продольные стержни рабочей арматуры A-III, диаметром 10-12 мм; 2 — вспомогательная арматура Вр-I, диаметром 4мм.

В монолитных лентах фундамента расстояние между соседними стержнями рабочей арматуры не должно быть больше 300 мм. При необходимости число стержней увеличивают.

В сетки монолитной ленты с увеличенной шириной подошвы устанавливают поперек с шагом 600 мм дополнительные стержни рабочей арматуры. Между нижней и верхней сетками размещают вертикальные рабочие стержни с тем же шагом.

Защитный слой бетона между грунтом и арматурой в фундаментах должен быть не менее 50-70 мм.

Схема армирования монолитного пояса сборного фундамента

Продольную и поперечную арматуру скрепляют вязальной проволокой.

Не оставляйте фундамент на зиму без защиты

Защита от воды и утепление на зиму ленточного сборного фундамента из бетонных блоков.

1 — сверху вниз: пригрузочный слой грунта, пленка, утеплитель (пенопласт, мешки с соломой, опилки), гидроизоляция грунта и ленты фундамента; 2 — гидроизоляция и утепление фундамента по проекту; 3 — обратная засыпка пазух и обваловка ленты фундамента грунтом.

Мелко заглубленные фундаменты не допускается оставлять на зиму без нагрузки, если не успели сделать стены и крышу. Особенно это касается фундаментов на пучинистых и водонепроницаемых грунтах.

На боковую поверхность заглубленных в грунт фундаментов действуют касательные силы морозного пучения грунта, которые вытолкнут не нагруженный фундамент вверх.

Под незащищенной фундаментной лентой грунт замерзнет на большую глубину, значительно увеличив при этом свой объем. Весной, начав оттаивать, грунт будет неравномерно проседать, фундамент не сможет опустится на свое прежнее место. Все эти процессы нередко приводят к растрескиванию фундамента.

Если такой фундамент оставляют на зиму не нагруженным — дом не построен, то фундамент и грунт возле фундамента необходимо защитить от воды и промерзания. Фундамент и грунт утепляют, покрывают теплоизоляционным материалом — пенопластом, опилками, соломой и т.п.

Выбор конкретной конструкции фундамента для дома надежнее и выгоднее поручить специалистам. Самостоятельное решение скорее всего приведет к чрезмерному удорожанию строительства в результате перестраховки, либо к слабости конструкции, что обойдется еще дороже.

Из мелко форматных бетонных блоков удобно выложить заодно с фундаментом и стены цоколя. Узнайте все о размерах, гидроизоляции и утеплении цоколя дома.

Следующая статья:

Расчет размеров теплоизоляции мелкозаглубленного фундамента под дом

Предыдущая статья:

Расчет мало- мелкозаглубленного фундамента для дома

  Прочитайте также статьи:

Выбор фундамента для дома на пучинистом грунте

Какой фундамент самый лучший для дома!

Какой фундамент выбрали Вы? Голосуйте! Узнайте, что выбрали другие.

Фундамент для дома на пучинистых грунтах?

Смотреть! — все опросы

пошаговая инструкция, плюсы и минусы материалы

Как сделать фундамент из блоков ФБС

Классификация материала

Рекомендации по хранению и перевозке

Проектирование дома

Преимущества и недостатки ФБС

Как выполнить монтажные работы

  • Делаем разметку
  • Траншея или котлован
  • Устройство подошвы
  • Как правильно производить кладку
  • Дополнительные меры

Каждому дому, даже не очень большому, необходима опора, без которой он осядет, уйдет в землю под воздействием собственной массы, либо разрушится из-за перемещений грунта, который всегда находится в движении, если, конечно, здание не стоит на гигантской каменной плите. Основание сооружений, рассчитанных на круглогодичное проживание, сделанных из кирпича или тяжелых бревен, устраивается несколькими способами. Каждый из них обладает определенными преимуществами и недостатками.

Ниже будет приведена пошаговая инструкция по возведению фундамента из блоков ФБС, а также дан сравнительный анализ, позволяющий его сопоставить с другими технологиями.

Изделия отличаются по размерам, массе и прочности, а также по наличию или отсутствию пустот для электропроводки и других коммуникаций. В последнем случае применяется обозначение «ФБП». Как правило, в раствор на стадии производства не закладывается арматура, без чего устойчивость к нагрузкам заметно снижается. Арматура монтируется на заказ в заводских условиях, однако эти меры требуются далеко не всегда, а лишь при большой высоте и толщине несущих конструкций здания.

В качестве материала используется три вида бетона: тяжелый, силикатный и керамзитовый с соответствующей плотностью 2400, 200 и 1800 кг/м3. От данного параметра зависит устойчивость к распределенным вертикальным нагрузкам. Эти три вида отображены в маркировке тремя заглавными буквами: «Т» — тяжелый; «П» — на пористых заполнителях, то есть керамзитовый; «С» — силикатный.

Класс по прочности на сжатие указан в таблице

Класс Средняя прочность, кгс/см² Раствор
В3,5 45,8 М50
В7,5 98,2 М100
В12,5 163,7
М150
В15 196,5 М200

Размеры блоков ФБС для фундамента варьируются в широких пределах. Наряду с классом, весом и видом материала они отображены в обозначении изделий по ГОСТ.

Морозостойкость превышает 50 циклов заморозки и оттаивания. Если учесть, что внутренняя сторона конструкции может постоянно находиться в контакте с теплым воздухом, что не дает ей промерзнуть, срок службы становится значительно больше, чем у самых надежных типовых строений.

Водостойкость W2 надежно защитит от влаги, если не подведет кладочный раствор, и если расчет проекта выполнен без ошибок.

Все изделия оснащены монтажными петлями, необходимыми для того, чтобы их можно было подцепить краном. При установке они легко загибаются и никаких проблем не создают, однако возможно производство и без них.

Действующие нормативы допускают нестандартные размеры и массу.

Хранение следует осуществлять в штабелях максимальной высотой 2,5 м, сложенных на твердой и ровной поверхности. Каждый ряд должен лежать на деревянных прокладках толщиной от 3 см. Это же правило действует и при транспортировке. Груз должен быть хорошо закреплен в кузове таким образом, чтобы не допустить его перемещения. Высота штабеля при этом зависит от грузоподъемности автомобиля.

С 1 марта 2019 года загородная недвижимость стала подразделяться на две категории:

  • садовый дом;
  • объект индивидуально жилищного строительства (ИЖС).

В первом случае сооружение может представлять собой что угодно: от небольшой постройки для сезонного проживания до коттеджа. Во втором оно является полноценным жильем, в котором его обладатель имеет право получить прописку как в городской квартире.

Для такого вида собственности действуют те же санитарно-технические нормы и стандарты, что и для всех жилых зданий. Чтобы получить документ, позволяющий считать такой объект полноценным жильем, необходимо создать и утвердить в государственных инстанциях проект. Заниматься его разработкой включая расчет подземной части, должна организация с соответствующей лицензией.

Pixabay

Для садового дома, чем бы он ни был с инженерной точки зрения, подобного согласования не потребуется. При незначительной массе стен и кровли технические параметры можно заложить на свой страх и риск, руководствуясь личным опытом. Если же садовый дом планируется возвести на века с возможностью его перевода в ИЖС, лучше обратиться в проектную организацию.

Опытные инженеры должны в первую очередь обследовать грунт на территории, где планируется строительство. В глинистый слой, для которого характерна подвижность и глубокое промерзание, нужно закладывать тяжелое основание на глубину от 0,7 м. Для песчаного достаточно глубины 0,5 м. Здесь допустимы более легкие конструкции. Подошву необходимо расположить ниже линии промерзания, так как при охлаждении до отрицательных температур почва начинает расширяться. Глубина заложения также напрямую зависит от уровня грунтовых вод. Возможно, обследование покажет, что применение того или иного инженерного решения на участке недопустимо.Опасность представляют водяные линзы — подземные скопления воды, образующиеся на слое глины, покрытом песком. Обнаружить их способна только специальная инженерная техника.

Pixabay

Ширина и высота, также как и все конструктивные особенности, не должна приниматься на глаз. Сделать правильные выводы на основе необходимых измерений и расчетов в состоянии только квалифицированные специалисты.

План основания дома является частью его проекта. Он представляет собой горизонтальный разрез по верхнему краю. Как правило, берется масштаб 1:200 или 1:400. На плане должны быть отмечены все коммуникации, места их ввода. Информацию необходимо отобразить в технической записке. В графической части указывается раскладка сборных элементов на всех ярусах. Если предполагаются монолитные участки, их также следует отметить на чертеже вместе со всеми техническими данными.

В малоэтажном строительстве используется в основном два вида опорных конструкций для домов, построенных из тяжелых бревен, кирпичей и других материалов, обладающих значительным весом:

  • бетонная монолитная подушка, создание которой предполагает применение опалубки;
  • блочное сборное сооружение.

Монолитная лента более прочная, но менее гибкая, поэтому у нее меньше шансов уцелеть при пучении грунта.Преимущество второго способа заключается в его удобстве. При одинаковых финансовых вложениях и масштабах строительства в случае его использования работы будут выполнены в несколько раз быстрее, поскольку отпадет необходимость ждать четыре недели, когда раствор в опалубке схватится и наберет нужную прочность.

Instagram @ooo.nbb

Еще одна отличительная особенность — возможность применения блочной кладки в зимний период. Следует помнить, что смесь при отрицательных температурах застывает хуже и набирает меньшую прочность, чем в сухую теплую погоду. Тем не менее, даже его ухудшенных характеристик будет достаточно при устройстве ленточного фундамента. Если время поджимает, не важно, что показывает термометр на улице — плюс или минус. Ждать весны не придется.

Важный бонус —  возможность строительства из изделий, бывших в употреблении. Их запаса по срокам хватает более, чем на 100 лет.

Проектная стадия упрощается, так как заложить известный типовой размер проще, чем правильно рассчитать параметры опалубки.

Неудобство заключается в том, что для монтажа потребуется подъемный кран, который нужно разместить на участке. Хорошо, если в наличии имеется ручная лебедка или самодельный подъемный механизм, но нельзя не признать, что укладывать раствор в опалубку лопатой или насосом гораздо удобнее.

Как мы убедились, сделать все своими руками не получится — для получения расчетных данных нужны специальные приборы, а снять со штабеля, дотащить и точно установить груз весом около тонны под силу только подъемному крану или строительной бригаде.

Делаем разметку

Начать нужно с подготовки территории. Необходимо заранее рассчитать, куда встанет кран, где будет расположено место для хранения.

Instagram @kabrus_msk

После того, как все помехи устранены и есть четкий план действий, производится разметка периметра. Отмечаются углы будущего дома, в эти места вбиваются колышки с флажками, а между ними протягивается шнур. Колышки должны находиться в середина запроектированной бетонной ленты на одинаковом расстоянии от ее внутренней и внешней стороны. Вбивать их следует на расстоянии метра от края чтобы они не упали вместе с осыпающейся почвой. Флажки нужны, чтобы их лучше видели крановщик и экскаваторщик.

Затем обозначаются остальные важные элементы, наличие которых повлияет на устройство основания. Если здание имеет сложную форму периметра и планировку, разметка производится краской, мелом или известью. В это же время ведется закупка и доставка материалов. Количество сборных элементов и их расположение в кладке определяется на стадии проектирования.

Траншея или котлован?

Ленточный фундамент из блоков ФБС укладывается в траншею или котлован. Последний вариант уместен, если планируется цокольный этаж, либо, если грунт осыпается. Рыть его также потребуется при укладке под основную конструкцию специальных горизонтальных плит ФЛ, имеющих форму усеченной трапеции, что позволяет им лучше распределять нагрузки.

Unsplash

В первом случае задается ширина около 1,5 м, взятая с учетом места для дренажа, тепло- и гидроизоляции, и глубина 0,5-0,9 м, во втором разброс гораздо больше. В обоих случаях эти параметры следует взять согласно проекта. В холодных регионах, где почва промерзает на глубину нескольких метров, не стоит слишком зарываться вглубь. Добавлять лишние 20-30 см нецелесообразно.

Почву лучше складывать подальше от площадки, чтобы она не перекрывала доступ технике и не мешала передвижению.

Устройство подошвы

В зависимости от свойств грунта используется либо щебень или песчаная подушка либо пояс из плит ФЛ. Первый вариант подходит для малоподвижных грунтов, второй — для подвижных с большим содержанием глины. Он требует значительных вложений, но обеспечивает необходимую устойчивость сооружению. Вместо плит часто применяется метод опалубки. Он дешевле, но при его использовании придется ждать 3-4 недели, пока раствор схватится и наберет марочную прочность. Тем не менее, предпочтение отдается в основном именно ему. Рассмотрим его более подробно.Сначала поверхность выравнивается и на ней устраивается пятнадцатисантиметровая подушка из песка. Сверху насыпается 15 см щебеня. Чтобы повысить эффективность этого приема, следует производить уплотнение каждого слоя ручной трамбовкой или виброплитой. Материал уплотняется быстрее при его смачивании. При слабой подвижности грунтов на такое основание можно ставить блоки. Предположим, что у нас почва содержит большое количество глины, и нам все же требуется сделать бетонную подошву.

Instagram @kairosstudio_official

Instagram @kairosstudio_official

Instagram @kairosstudio_official

Instagram @kairosstudio_official

Опалубка собирается из ровных досок так, чтобы смесь не вытекла наружу. Они укрепляются кольями и подпорками чтобы не прогнуться под давлением и не завалиться. Внутрь закладывается арматурный каркас, состоящий из толстых горизонтальных прутьев диаметром 10-15 мм, пущенных по краям сверху и снизу и образующих четыре грани. При помощи проволоки они связываются между собой более тонкими горизонтальными вертикальными прутьями или скобами, идущими с шагом 10-20 см.Каркас должен быть утоплен в растворе и изолирован от контактов с окружающей средой во избежание его коррозии, поэтому его привязывают к небольшим металлическим стойкам, чтобы он находился на высоте 1-2 см над землей. Это позволит ему полностью погрузиться в смесь не столько сверху, но ее и снизу. Дно можно выстелить дешевым гидроизолятором, чтобы жидкая фракция не ушла вниз.

Unsplash

Заливка производится медленно и равномерно. Для уплотнения смеси и устранения пустот ее нужно постоянно протыкать лопатой или металлическим стержнем. На завершающем этапе поверхность выравнивается. В жаркую погоду ее придется постоянно смачивать. В противном случае при резкой и неравномерной усадке будут образовываться трещины.

Как правильно производить кладку

На основание укладывается бетон марки М100. На один блок в среднем расходуется 10 л. Чтобы все сборные элементы стояли ровно, от края до края стены натягивается веревка. Блоки выставляются по уровню, чтобы их стороны находились на одинаковой высоте. Швы между ними заливаются раствором. Каждый ряд следует укладывать вперевязку, двигаясь от внешних несущих конструкций к внутренним.

Дополнительные меры

Фундамент, даже в южных регионах, где выпадает мало осадков, нуждается в гидроизоляции. В грунте всегда скапливается влага, способная вызвать коррозию материала, просочиться в щели, разрушая его. Чтобы этого не происходило, можно воспользоваться жидкой мастикой. В средней полосе, где почва влажная, рекомендуется сделать дополнительную оболочку из рубероида.

Instagram @karkasrostov

Instagram @karkasrostov

Instagram @karkasrostov

Конструкция станет более прочной и долговечной, если сверху методом опалубки залить еще один слой бетона толщиной около 25 см. Нагрузки от здания будут его изгибать, сверху сжимая, а снизу растягивая, поэтому снизу лучше положить дополнительные арматурные прутья.

Подробную инструкцию смотрите на видео.

Идеальный блочный фундамент – GreenBuildingAdvisor

Подробнее Строительство дома с положительной сеткой

Как объяснялось в первом сообщении о строительстве реки Гудзон-Вэлли, которое следует GBA, минимизация выбросов углерода является основной целью. Поэтому ограничение количества используемого бетона является ключевым. По этой причине команда BPC Green Builders-Trillium Architects выбрала изоляционную композитную бетонную опалубку (ICCF), в частности The Perfect Block от Eco Building Systems.

В этом проекте использовалось около 1200 блоков и 130 угловых элементов для 5000 кв. футов. Фонд. Продукт поставляется в различных формах, включая стандартный блок, угловые элементы и U-образные блоки, используемые для создания других элементов здания.

Менеджер проекта Бен Боги нашел The Perfect Block через Стива Бачека, который является поклонником продукта. Изготовленный в Аризоне (а вскоре и в Вирджинии), он сделан из переработанного пенополистирола, смешанного со связующими и цементом; полученный блок примерно на 87% состоит из изоляции.

Разница между ICF и ICCF заключается в том, что последний является неотъемлемой частью системы фундамента (в отличие от способа удержания бетона), то есть он является частью конструкции. Кроме того, в то время как ICF представляют собой бетонные ядра, зажатые между двумя кусками жесткой пены, ICCF Perfect Block больше похож на то, что Бен описывает как «сотовые ячейки». В случае этого проекта фундамент представляет собой сетку 6-дюймов. на 6 дюймов. колонны 12 дюймов в центре и 6 дюймов. на 6 дюймов. балки 12 дюймов в центре – вместе вертикальная и горизонтальная структура создают решетчатую опору или сетку экрана. Он обеспечивает непрерывную изоляцию и имеет R-значение 28. Бен говорит, что его стоимость чуть ниже стоимости обычного бетонного фундамента. Для этого проекта было увеличение из-за текущих затрат на доставку; один только материал стоил 29 долларовK.

Блоки легко режут ручной пилой или аккумуляторной пилой.

Установка проста. Блоки шириной 4 фута, глубиной 10 дюймов и высотой 12 дюймов поставляются на поддонах, они легкие (около 40 фунтов каждый) и легко поднимаются вручную; их можно разрезать с помощью беспроводной пилы Sawzall (или даже ручной пилы) и укладывать друг на друга непосредственно друг на друга и закреплять пенопластовым клеем — приклеивание не требуется.

Здесь основная часть фундамента составляет 6 футов. высотой — это шесть кварталов. Бригада установила арматуру № 5 на 24-дюймовую трубу. центры (арматура падает на центр каждого второго сердечника) до высоты первых трех блоков (3 фута). Затем они связали еще один кусок с 12-дюймовым. круг и сложил последние три блока. Смещение арматуры в лифтах означало, что они не тянулись к арматуре высотой более 6 футов, чтобы укладывать блоки.

Получение первого уровня курса и отвеса имеет решающее значение. Акцент на последовательных курсах делается на то, чтобы быть отвесным; прокладки используются, когда блоки укладываются друг на друга, чтобы удерживать их на курсе. Они склеиваются непрерывным валиком монтажной пены по всей длине стены с обеих сторон и в местах стыков. Бригада из трех человек уложила весь фундамент за две недели. Помимо скорости, с которой он входит, Бен отмечает еще одно преимущество: благодаря покрытию продукта мусор от резки не разлетается по рабочей площадке, что происходит со стандартными формами из пенополистирола.

Первые три ряда укладываются на 3-фут. арматура; бетон заполнит ядра, чтобы скрепить стену, фундамент и арматуру вместе.

Единственная ловушка, по словам Бена, — это уровень комфорта инженера, работающего с продуктом. В этом случае планы инженера предусматривали арматурный стержень № 4 диаметром 12 дюймов по центру как по вертикали, так и по горизонтали. Вместо этого команда пошла с № 5 на 24 дюйма. центров, что сократило график почти вдвое. Инженер также указал 1/2-дюймовую цементную плиту на внешней стороне блоков, потому что у производителя ICCF нет результатов испытаний, показывающих эффективность продукта в этой среде. (Примечательно, что у них 23-летний послужной список без сбоев). Команда дизайнеров и строителей отступила, посчитав предосторожность излишней. Вместо этого они решили использовать плиту Rockwool Comfortboard для внешней отделки, поскольку уверены, что она обладает достаточной прочностью на сжатие, чтобы распределить нагрузку от давления грунта на стену фундамента.

На вопрос, что он думает об этой системе, Бен отвечает: «По моему опыту, она оправдывает свое название. Мы рассматриваем возможность его интеграции в качестве стандартной основы для наших будущих проектов».

________________________________________________________________________________

Кайли Жак — старший редактор Green Building Advisor. Иллюстрация Патрика Уэлша. Фотографии Брайана Макаворда.

Избранные блоги

Размышления энергетического ботаника Посмотреть больше

Рассмотрение возможности использования энергии в жилых помещениях

Руководство по продукту Посмотреть больше

  • Спонсор

  • Спонсор

Помощь и поддержка ветеранам и службам экстренного реагирования в Техасе

Мы помогаем расчистить путь к выздоровлению, чтобы ветераны и службы экстренного реагирования могли вернуться к тому, что у них получается лучше всего, — обеспечению безопасности американцев.

На 100% благодаря волонтерам и вашему пожертвованию

Фонд Block Foundation оказывает поддержку ветеранам и службам экстренного реагирования в штате Техас в трудные времена. Мы даем нашим героям возможность восстановиться или переобучиться; все, что нужно, чтобы жить полной жизнью. Мы там для них так же, как они там для других.

Тактический ответ

Работая один на один, предоставляя информацию и услуги связи ветеранам, службам экстренного реагирования и их семьям.

События сообщества

Сбор средств на конкретные нужды в нашем сообществе, будь то новая пожарная машина для добровольческой бригады или строительство нового дома для нужд выздоравливающего героя.

Экстренная помощь

Мы облегчаем финансовое бремя реабилитации и расходы, которые несут ветераны и лица, оказывающие первую помощь. Мы преодолеваем разрыв между неотложной потребностью и официальной поддержкой.

Мы используем силу сообщества для выполнения нашей миссии. Посредством пожертвований и сетей мы поддерживаем, собираем средства и создаем планы действий для восстановления.

The Block Foundation — сообщество техасских ветеранов и спасателей, поддерживающих друг друга, чтобы оставаться сильными.

Гэри Вейланд, пожарный

Когда в 2018 году мне ампутировали ногу, я не знал, что буду делать.

Я был 39-летним пожарным с 4 очень активными детьми. Мне было больно физически и морально. Мне нужен был способ оставаться активным, пока мой протез не будет готов. Именно тогда я услышал о The Block Foundation, они подбежали и купили специальные костыли, чтобы я мог делать именно это. Возможность комфортно передвигаться имела ОГРОМНОЕ значение как физически, так и морально. Я смог вернуться к тушению пожара 10 месяцев спустя, и отчасти это произошло благодаря The Block Foundation. Я не могу отблагодарить их за поддержку.

О The Block Foundation

Мужчины и женщины, которые служат нашему сообществу, каждый день рискуют своей жизнью; мы делаем это добровольно, мы живем, чтобы помогать другим, но мы также видим и делаем то, что может нанести тяжелый урон нашему физическому и психическому благополучию. Когда мы присоединяемся к служению, мы клянемся быть рядом друг с другом в форме и без нее.
