Фундамент ленточный: виды, монтаж, плюсы и минусы

Ленточный фундамент. Этапы создания – статья на официальном сайте производителя Holcim

Железобетонный фундамент, возведенный с соблюдением всех строительных  правил и технологий, послужит залогом долголетия всего здания.

В этой статье содержится информация об основных этапах возведения ленточного монолитного фундамента, его особенностях, достоинствах и недостатках.

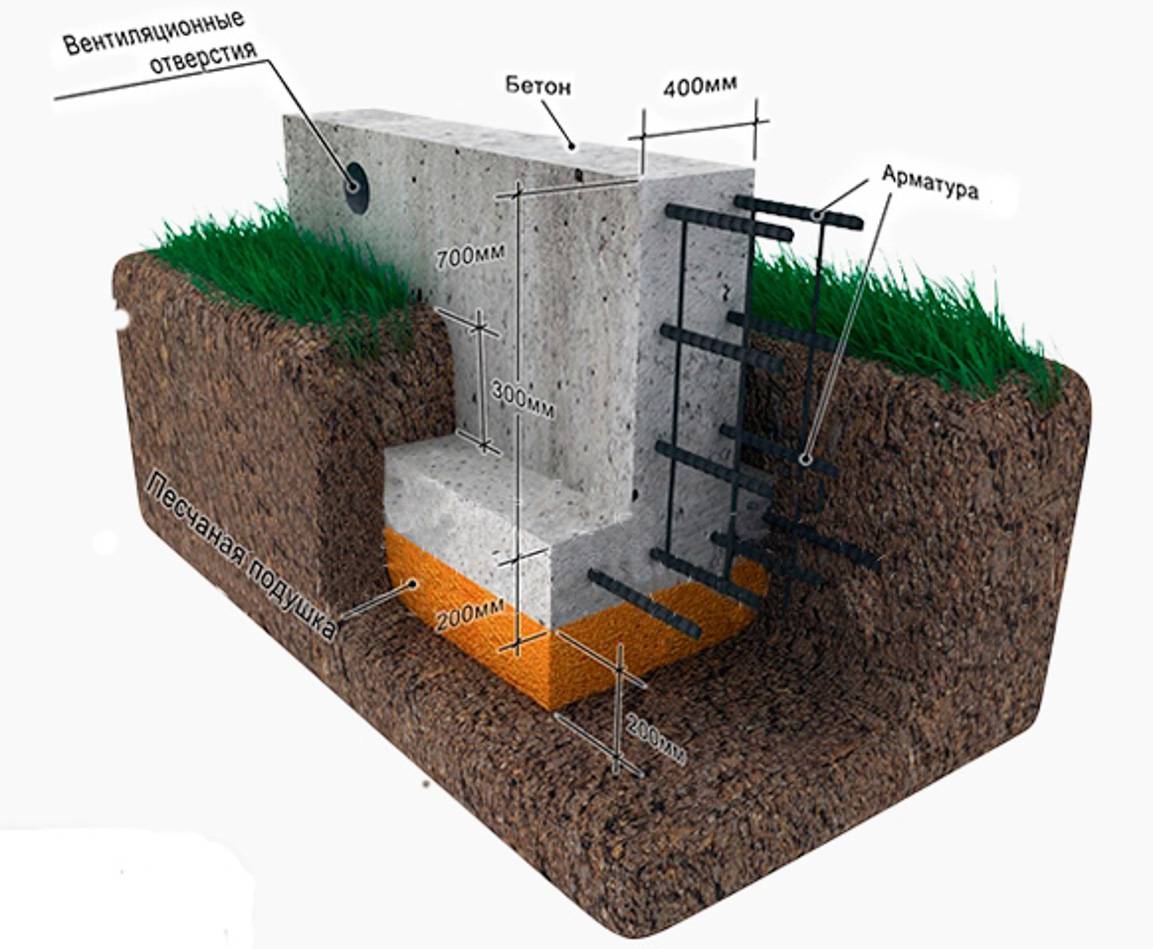

Самый распространенный тип фундамента в малоэтажном строительстве. Монолитная железобетонная конструкция повторяет контуры основания здания, обладает высокими прочностными характеристиками и при этом достаточно экономична по затратам на ее устройство. Ленточный фундамент бывает двух типов — заглубленный и мелкозаглубленный. Тип выбирается исходя из площади и этажности строения, материалов стен и перекрытий, типа грунта и условий эксплуатации.

Основное отличие мелкозаглубленного фундамента от заглубленного в глубине залегания и, как следствие, в расходе материалов. Траншеи редко выкапываются глубже 50 сантиметров и для проведения земляных работ применение строительной техники не обязательно. Но подходит мелкозаглубленная лента далеко не под все здания – это, как правило, малоэтажные легкие каркасные и деревянные конструкции. В остальном же технология возведения практически одинакова – подушка из щебня и и песка, опалубка по контурам стен. Прочность конструкции обеспечивает стальная арматура, связанная в решётку и залитая бетоном.

При возведении заглубленного ленточного фундамента объём земляных работ значительно возрастает, так как траншеи выкапываются ниже отметки промерзания грунта. Этот вид ленточного фундамента прочнее, надежнее и подходит для тяжелых каменных построек.

Этап первый. Инженерно-геологическое исследование участка.

Этот этап является важным условием при любом капитальном строительстве. Сотрудники специализированных организаций проводят отбор грунта. Для этого на участке, который отведен под возведение здания, бурятся скважины. В зависимости от геометрии будущего строения количество скважин может быть разным, но обычно их не менее пяти – по углам и в центре, дополнительно определяется несущая способность грунта, уровень грунтовых вод и пр. По  результатам полевых испытаний и анализу свойств грунта производятся расчеты, определяется наиболее подходящий тип фундамента, формируются рекомендации по используемым строительным материалам, схемам и вариантам устройства дренажной системы и пр.

ВАЖНО. Отказ от инженерно-геологических изысканий грозит проблемами в дальнейшей эксплуатации здания: трещины в стенах из-за неравномерной просадки, вода в подвальных помещениях в весенний и осенний период, потеря фундаментом несущей способности, частичное или полное разрушение постройки – вот лишь небольшой перечень возможных проблем при отказе от инженерных исследований.

Этап второй. Выемка грунта и закладка подушки-основания.

В зависимости от проекта здания, на участке роется котлован или траншеи по контуру, включая внутренние несущие стены.

ВАЖНО. С заливкой фундамента бетоном лучше не затягивать. Из-за осадков на дне траншей может скапливаться вода, а грунт по краям осыпаться.

После завершения земляных работ основание траншей утрамбовывается, после чего засыпается слой песка, 15-20 сантиметров, который также необходимо уплотнить. Затем слой гравия или мелкого щебня толщиной 10 сантиметров. Последний шаг – укладка поверх сформированной подушки полиэтиленовой пленки либо рубероида.

Этап третий. Сооружение опалубки.

Вдоль внешнего и внутреннего периметра траншей собирается опалубка. Самый распространённый материал - дерево. Обычно используются доски либо деревянные щиты. Строительные организации, занимающиеся возведением малоэтажный домов, всё чаще используют быстровозводимую типовую инвентарную опалубку, которая сохраняет свои геометрические размеры при бетонировании фундамента.

Зазор между элементами опалубки не должен превышать двух миллиметров, в противном случае могут возникнуть большие потери  «цементного молочка» из бетонной смеси.

ВАЖНО. Чем шире будет лента фундамента, тем более высокие нагрузки будут приходится на стенки опалубки. Необходимо использовать доски большей толщины и чаще устанавливать распорки. Несоблюдение этих простых правил грозит прорывом – вытекшая бетонная смесь, смешавшаяся с грунтом и строительным мусором более не пригодна для возведения фундамента.

При строительстве зданий в местности с холодным климатом целесообразно проводить утепление фундамента на этапе возведения опалубки. С внутренней стороны заграждений размещается утеплитель, например пенополистирол, либо используется несъемная опалубка с утеплителем.

Этап четвертый. Армирование.

Внутри опалубки производится армирование. Именно стальные скрепленные между собой прутья арматуры обеспечивают фундаменту прочность и целостность при сезонных колебаниях грунта. Из арматуры вяжется силовой каркас фундамента с одинаковыми размерами ячеек. Расстояние между стенкой опалубки и арматурой не должно быть меньше 5 сантиметров.

ВАЖНО. Ленточному фундаменту необходима вентиляция. В случае её отсутствия подпол станет рассадником плесени. Лучше всего сделать вентиляционные отверстия до заливки фундамента. Количество и размер отверстий рассчитывается  инженером-проектировщиком. При избыточной вентиляции из подпола будет выдуваться всё тепло, а при недостаточной – оставаться сырость.

Использование сварки при армировании крайне нежелательно – есть вероятность того, что место сварки может лопнуть. Лучше использовать для этих целей проволоку. Связанные прутья арматуры имеют некоторую подвижность, а сама проволока – эластичность.

Этап пятый. Бетонирование.

Бетонирование  рекомендуется проводить за один проход для исключения образования «холодных швов» . Правильным решением будет обеспечение подъезда бетонных миксеров к строительной площадке с нескольких сторон – это сохранит время и силы. Бетононасосы значительно упрощают заливку фундамента за счёт доставки бетонной смеси в нужную точку строительной площадки.

ВАЖНО. На этом этапе важно не допустить образования воздушных полостей в фундаменте и расслоение бетонной смеси. Наличие воздушных полостей выявить сложно, но они крайне негативно влияют на общую прочность конструкции. Для удаления воздушных полостей используют строительные погружные (глубинные) вибраторы.  При расслоении бетонной смеси на поверхности образуется слой воды, а под ним рыхлый слой цементного молочка с небольшим количеством песка. Основными причинами расслоения бетонной смеси является неправильно подобранные рецептуры смеси на заводе-изготовителе; слишком высокая подвижность бетонной смеси; неправильный режим работы бетононасоса. Еще одной причиной возникновения расслоения является слишком интенсивное или продолжительное уплотнение бетонной смеси глубинным вибратором. Обратите внимание (!), что при работе с глубинными вибраторами крайне нежелательно задевать арматуру.

Прежде чем заключать договор, необходимо уточнить у застройщика или бригадира, как на объекте проводится приемка бетонной смеси и контролируется ее качество; имеются ли в наличии все необходимые инструменты для работы с бетонными смесями и материалы для ухода за свежеуложенным бетоном.

От результатов инженерно-геологических изысканий и климатических условий зависит выбор бетона. Три его основные характеристики – прочность (M), морозостойкость (F), водонепроницаемость (W). Чем выше последующая цифра, тем лучше соответствующий параметр. Подробнее о характеристиках строительных бетонов и растворов можно прочитать здесь.

Технология производства, как и сами свойства бетонов постоянно совершенствуются и улучшаются, ведь прогресс не стоит на месте. При замешивании бетонной смеси используются различные добавки, улучшающие те или иные характеристики смеси – пластификаторы, водоредуцирующие компоненты, гидрофобизаторы, стабилизаторы, волокна фибры и прочие добавки. Выдержать верные пропорции при замесе большого объема бетона возможно лишь в промышленных условиях.

Поэтому, если требуется большой объем бетонной смеси, то лучше всего обратиться на бетонный завод, находящийся поблизости от вашей строительной площадки, предварительно проверив его репутацию. Это позволит минимизировать риски, связанные с доставкой бетонной смеси.

Использование качественных материалов, проведение инженерно-геологических исследований участка не будет гарантией высокого качества фундамента, если к выбору исполнителей вы подошли спустя рукава. Во многом от их профессионализма и опыта зависит качество, долговечность и отсутствие скрытых дефектов в фундаменте. На рынке полно строительных организаций и вольнонаемных бригад, обещающих сделать всё быстро и качественно, но не у всех имеется портфолио, за которое не стыдно. Не поленитесь, узнайте, что строили выбранные вами исполнители, пообщайтесь с людьми, которые эти здания эксплуатируют, и лишь потом составляйте и подписывайте договор.

Помните – исправление ошибок, допущенных при возведении фундамента обходится дорого.

Ленточные фундаменты

Дом

Глоссарий

Ленточный фундамент

Ленточные фундаменты состоят из непрерывной ленты, обычно из бетона, образованной по центру под несущими стенами. Эта непрерывная полоса служит ровным основанием, на котором строится стена, и имеет такую ​​ширину, которая необходима для распределения нагрузки на фундамент на участок грунта, способный выдержать нагрузку без чрезмерного уплотнения. Бетон – это материал, в основном используемый сегодня для фундаментов, поскольку его можно легко укладывать, распределять и выравнивать в фундаментных траншеях, чтобы обеспечить основу для стен, и он развивает достаточную прочность на сжатие по мере затвердевания, чтобы выдерживать нагрузку на фундамент. До того, как был произведен {портландцемент}, ленточные фундаменты из {кирпича} были обычным явлением, при этом кирпичный фундамент строился непосредственно на твердом грунте или на подушке из природного камня.
Ширина бетонного ленточного фундамента зависит от несущей способности грунта и нагрузки на фундаменты. Чем больше несущая способность грунта, тем меньше ширина фундамента при той же нагрузке.
В таблице утвержденного документа А к СНиП указана рекомендуемая минимальная ширина бетонных ленточных фундаментов для шести указанных категорий грунта и расчетные суммарные нагрузки на фундаменты в виде готового расчета. Ширина варьируется от 250 мм при нагрузке не более 20 кН/погонный метр стены на плотном гравии или песке до 450 мм при нагрузке 40 кН/погонный метр на твердой глине, до 850 мм при нагрузке не более 30 кН/м. погонный метр на мягком иле, глине или супеси.
Приведенные размеры указывают на то, что может быть приемлемым в указанных условиях, а не являются абсолютными значениями, которые следует принимать независимо от условий, преобладающих на отдельных участках.

Ленточный фундамент для полой наружной стены и сплошной внутренней несущей стены, показанный на рис. 6, будет иметь ширину, аналогичную рекомендованной в Консультативном документе для твердого глинистого грунта при нагрузке на фундаменты не более 50 кН/метр погонный. На практике погонная нагрузка на фундамент дома будет заметно меньше 50 кН/м погонный и фундамент вполне можно сделать шире минимального требования для удобства заполнения более широкой траншеи бетоном для удобства кладки кирпича ниже земля.
Наименьшая толщина бетонного ленточного фундамента определяется отчасти размером заполнителя, используемого в бетоне, необходимостью минимальной толщины бетона, чтобы он не слишком быстро высыхал и не терял прочности и чтобы избежать разрушения бетона по сдвигу.
Если бы толщина бетонного ленточного фундамента была значительно меньше, чем его проекция с каждой стороны стены, то бетон мог бы разрушиться из-за развития трещин при сдвиге под весом стены, что вызвало бы 45?? трещина, как показано на рис. 7. Если бы это произошло, опорная поверхность фундамента на землю уменьшилась бы до уровня, необходимого для устойчивости.

Сдвиг вызывается двумя противодействующими силами стены и земли, воздействующими на бетон и разрывающими или разрезающими его, когда ножницы или ножницы разрезают или сдвигают материалы на части.

Теги:фундаменты, портландцемент

Insulation: какой тип фундамента мне подходит?

Брайан Флакс | 28 ноября 2016 г.

Наша техническая команда KORE получает много вопросов. Независимо от того, ищет ли кто-то расчет U-значения, лучший тип изоляции для установки или самостоятельный строитель с общим вопросом о планировании своей первой сборки, мы здесь, чтобы помочь, насколько это возможно. Нам часто задают вопрос: «Какой тип фундамента лучше всего подходит для моей постройки?». Хотя никогда не бывает одного правильного ответа для каждой ситуации, мы решили потратить немного времени на изучение различных систем фундаментов, используемых в Ирландии и Великобритании, в нашем последнем посте в блоге KORE.

Какие типы фундаментов доступны?

Существует три типа фундамента, о которых вы, вероятно, уже слышали: традиционный ленточный фундамент, плитный фундамент и свайный фундамент. Начнем с изучения ленточных фундаментов.

Ленточный фундамент

Ленточный фундамент — самый распространенный тип фундамента, который можно найти в Ирландии. Говоря самым простым языком, ленточный фундамент представляет собой «полосу» из бетона, которая укладывается в траншею. Ленточный фундамент ставится везде, где это внешняя или внутренняя стена, дымоход или любая другая несущая конструкция.

Преимущество ленточных фундаментов заключается в том, что они подходят для большинства грунтов и более легких структурных нагрузок, встречающихся в жилых домах. Ленточные фундаменты обычно используются при хороших грунтовых условиях и возможности использования монолитного бетона. Для стандартной наружной полой стены толщиной 300 мм (блок 100 мм, полость 100 мм, блок 100 мм) ленточный фундамент должен иметь ширину 900 мм. в то время как бетон обычно имеет глубину не менее 300 мм, в зависимости от конструкции. Для некоторых конструкций может потребоваться больше бетона или использование стальной арматуры внутри самого бетона.

Ленточные фундаменты обычно являются самыми простыми и дешевыми из систем фундаментов, используемых в Ирландии.

Плотные фундаменты

Еще одна система фундаментов, широко распространенная в Ирландии, — это плотные фундаменты. В отличие от ленточного фундамента, плитные фундаменты используются там, где грунт может быть устойчивым, но несущая способность низкая, например, на заболоченной земле, влажном грунте или там, где грунт был завезен на площадку.

Бетон для ростверков заливают по всей площади дома, делая его похожим на одну большую бетонную плиту. Плотные фундаменты должны быть специально спроектированы и построены, то есть они должны устанавливаться только компетентными подрядчиками и под надзором квалифицированного архитектора или инженера.

Готовый ростверк может поддерживать многочисленные колонны и стены, распределяя нагрузку по плите и площади первого этажа и снижая контактное давление.

Сплошные фундаменты обычно используются при больших нагрузках, когда грунт имеет низкую несущую способность, когда отношение фундамента к общей площади пола велико или когда стены здания находятся в непосредственной близости друг от друга и могут перекрываться.

Свайные фундаменты

Свайный фундамент представляет собой прочный материал в виде бетона в форме цилиндра. Этот цилиндр вдавливается в землю, чтобы поддерживать конструкции, которые находятся на нем. Свайные фундаменты используются, когда на поверхности грунт с низкой несущей способностью (нагрузка передается более прочному грунту, находящемуся глубже, например, скале или более прочному грунту), или когда конструкция имеет очень тяжелые и сосредоточенные нагрузки (например, небоскребы, мосты и т. д.). . Существуют даже различные типы свайных фундаментов, такие как концевые опорные сваи и висячие сваи.

Свайные фундаменты не часто используются для жилых домов (например, одно- или двухэтажных домов) и нечасто используются в Ирландии.

Можно ли утеплить фундамент?

Конечно! Обычный мост холода (тепловой мост), обнаруженный в Ирландии, возникает там, где внешняя стена встречается с фундаментом (мост холода от стены к полу). Чтобы обойти эту проблему, можно использовать системы изолированного фундамента, чтобы устранить тепловой мост в этом стыке.

Хотя они очень похожи на плотный фундамент, где бетонная плита удерживает вес здания, чаще всего они проектируются как плиты, несущие грунт. Это означает, что плита переносит вес конструкции на землю, так что сама земля несет нагрузку. Большинство изолированных систем фундамента также могут быть спроектированы для работы в качестве фундамента с плотом, в зависимости от конструкции и грунтовых условий.

KORE является прекрасным примером утепленного фундамента. Используя пенополистирол (EPS) разной плотности, эта полностью спроектированная система по существу покрывает весь фундамент здания слоем изоляции. Несущие элементы установлены на EPS300 высокой плотности, а сам пол изолирован с использованием трех слоев EPS100. Бетон заливают поверх изоляции из пенополистирола и укрепляют стальными кольцевыми балками. Затем вся конструкция строится поверх этой фундаментной системы, устраняя мостик холода от стены к полу и обеспечивая коэффициент теплопередачи всего 0,10 Вт/м 9 .0068 2 K. Это достигается за счет сплошного слоя изоляции от фундамента до наружных стен.

Утепленные фундаментные системы спроектированы в соответствии со спецификациями вашей постройки. Это означает, что пассивный фундамент KORE можно использовать в конструкциях с пустотелыми стенами, в конструкциях из сплошных блоков и в конструкциях из деревянного каркаса. Его также можно использовать в сочетании с различными системами утепления стен, такими как изоляция стен с полыми стенками и системами утепления наружных стен.
