Фундамент из труб пвх: свайный и столбчатый фундамент из труб ПВХ, сваи

Пока бетон не схватился, погружаем в него шпильку.

Устанавливаем шпильку, используя уровень. Фото с канала Кирилла Бонда

Как залить пятку

На самом деле при заливке такого фундамента надо заливать утолщение (пятку) на конце сваи, на которое будет опираться свая. Так она более надежно будет держаться в земле.

Свая опирается на пятку — расширение снизу. Фото с сайта Яркий дом

Чтобы залить пятку, надо сделать спецбур, которым вынимается это углубление большего диаметра. Бур опускается в прямую скважину в сложенном положении вместе с емкостью (кастрюлей). Потом он расправляется и высверливает расширение, а земля попадает в емкость снизу. При подъеме плечи бура складываются, и выбранная земля в кастрюле попадает на поверхность.

Самодельная насадка для создания расширения. Фото с канала virsmu15

Спецбур в сложенном положении опускается в скважину, и на дне конструкция раскрывается. Фото с канала virsmu15

Пятка-расширение заливается бетоном до установки ПВХ-трубы в скважину.

Если нет спешки, то сваи лучше залить осенью, а баню устанавливать уже весной. После зимы будет понятно, на сколько они осядут. А когда бетон «встанет», уже можно будет делать обвязку и начинать строительство.

Столбчатый фундамент из труб ПВХ своими руками

В статье рассмотрим устройство столбчатого фундамента из труб ПВХ своими руками, преимущества и основная информация по строительству.

В настоящее время для возведения строений используются разнообразные виды фундаментов, которые различаются по использованию материалов и технологий, финансовым и материальным затратам, устройству и срокам монтажа. Широкое внедрение пластика во многие сферы деятельности не могло не сказаться на его применении и в возведении фундаментов. Притом наибольшее распространение как самый надежный и экономичный тип основания получил именно столбчатый фундамент из труб ПВХ (см. как сделать столбчатый фундамент). Кстати, в этом нет ничего удивительного, ведь ПВХ – это стройматериал, который отличают повышенная надежность и износостойкость.

Преимущества столбчатого фундамента из труб ПВХ

Этот фундамент имеет и другие преимущества. В данном случае несъемная опалубка из пластика отличается надежностью, прочностью и долговечностью.

На сегодняшний день это самый приемлемый вариант для небольших строений.

Фундамент из труб ПВХ состоит из установленных на определенную глубину труб различных размера и длины.

Фундамент бывает следующих форм:

– незаглубленный: когда глубина вкапывания столбов не превышает полуметра;

– малозаглубленный: устанавливается на половинную величину глубины промерзания почвы;

– глубокий: устанавливается на нестабильных грунтах с повышенной влажностью почвы.

По сравнению с другими видами фундамент из труб ПВХ имеет ряд преимуществ:

– низкая себестоимость строительства;

– высокая скорость возведения и достаточная простота монтажа;

– наиболее приемлемая нагрузка на грунт ввиду оптимального распределения массы здания;

– возможность возведения фундаментов даже на пучинистых грунтах.

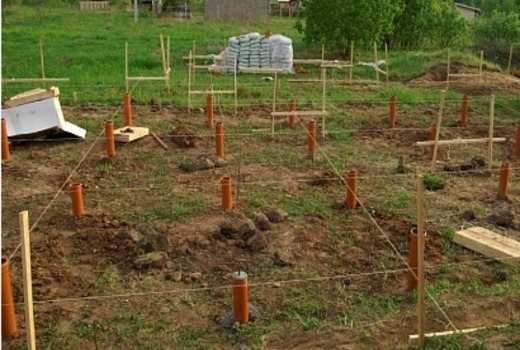

Начинаем заливку фундамента из труб ПВХ

Прежде чем начать непосредственную работу, необходимо провести кропотливую и тщательную подготовку, в процессе которой определяется глубина вкапывания столбов, которая зависит от таких факторов, как глубина промерзания почвы, состояние грунта, глубина нахождения подземных вод и других немаловажных факторов.

В процессе подготовки также важно провести выравнивание и трассировку поверхности для фундамента, определить четкое местоположение столбов и точные размеры будущего строения.

Огромное значение имеет приобретение или аренда необходимой специализированной техники, в частности бетономешалки, имеющей мощность более 800 Вт. Само собой разумеется, что должен быть организован подвод электроэнергии к строительной площадке. Оборудовано место для хранения стройматериалов (цемент, песок, арматура), о приобретении которых, разумеется, стоит позаботиться заранее, постараться с наибольшей точностью рассчитать их количество и закупить заблаговременно.

По завершении всех предварительных работ можно переходить к строительству непосредственно фундамента из труб ПВХ. С помощью специального оборудования на основании полученных данных бурятся шурфы, в которых с помощью щебня и песка обязательно организовывается дренажная подушка, на которую укладывается гидроизоляция. Ее толщина бывает разной и зависит от типа грунтов и глубины залегания грунтовых вод.

Для гидроизоляции чаще всего используют рубероид или аналогичный ему материал. Далее в шурф устанавливается труба, в которую заливается бетон с добавлением щебня мелкой фракции. Это делает конструкцию более прочной.

Пока не произошло окончательного застывания и схватывания бетона, в трубу устанавливается металлическая арматура. Ее длина и сечение определяется в соответствии с конструктивными особенностями сооружения, расчетными нагрузками и параметрами посадки фундамента. Сверху оставляются специальные выпуски стальных прутков, которые позже будут необходимы для монтажа ростверка.

После установки всех прутков и столбов по истечении нескольких дней, пока происходит окончательное застывание и затвердевание бетона, его обязательно нужно защищать от солнечного излучения и повышенной влажности, используя обычную пленку из полиэтилена. Иначе бетон, потеряв прочность, может стать хрупким.

В заключение производится монтаж ростверка в соответствии с определенной конструкцией, используя специальные крепления, такие как анкерные болты, которые легко вкручиваются.

Разумеется, если при возведении фундамента из труб ПВХ были соблюдены все требования технологии, то данный вид фундамента долгие годы будет надежно выполнять возложенную на него функцию.

Нет более дешевого материала, чем пластик. Использование его для сооружения фундамента – это новшество, которое вошло в нашу жизнь сравнительно недавно.

По факторам прочности, надежности и долговечности данные конструкции практически ни в чем не уступают аналогам из стали и бетона, а при проведении работ не требуют привлечения дорогой специализированной техники. Расходы на проведение работ заметно снижаются. При этом прочность остается выше всех похвал.
