Фронтонная планка для металлочерепицы: размеры и монтаж фронтонной планки для металлочерепицы

Содержание

Металлические планки для кровли – предназначение

Металлические планки для кровли бывают абсолютно разные, поэтому мы решили помочь Вам разобраться “что к чему”. Описание всех планок, использующихся в кровле из металлочерепицы, профнастила и битумной черепицы. Также их можно использовать на кровлях с другими покрытиями: шифер, ондулин, композитная черепица, натуральная черепица и др.

Конек треугольный – для кровли из металлочерепицы

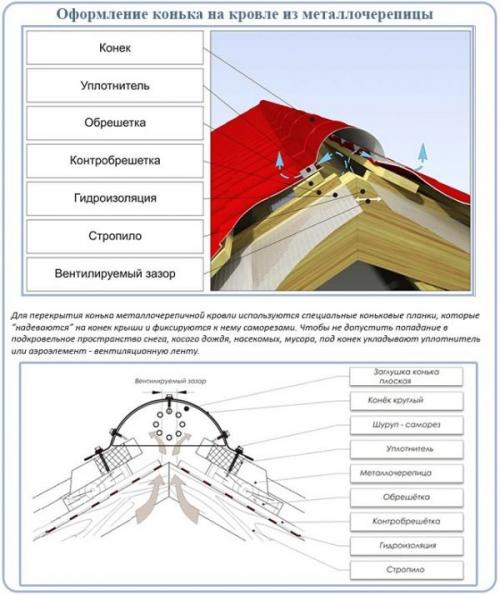

1) Конек треугольный – декоративный и функциональный элемент кровли, предназначен для закрытия стыков двух скатов кровли как на горизонтальном коньке, так и наклонных ребрах. Предотвращает затеканию влаги от атмосферных осадков, попаданию грязи и листвы в подкровельное пространство. Так же защищает края листов металлочерепицы или кровельного профнастила от подрыва ветром. Визуально привлекательней смотрится на кровлях с углом наклона скатов больше 30 градусов, а так же на 4-х скатных кровлях. По краям данной планки необходимо проклеивать специальную уплотнительную ленту.

Конек плоский – для крыши из металлочерепицы

2) Конек плоский – аналогичен треугольному коньку. Больше подойдет для кровель с скатами меньше 30 градусов, а так же на ломаных скатах навесов и пристроек с небольшим уклонов.

Капельник – карнизная планка под битумную черепицу

3) Капельник (карнизная планка) под битумную черепицу– декоративный и функциональный элемент кровли, предназначен для закрытия торцевой части основы под битумную черепицу (OSB плиты, ламинированной фанеры, сухой шпунтованной доски) на горизонтальном карнизе ската кровли. Капельник препятствует намоканию и в дальнейшем разбуханию торца основы под битумную черепицу, а так же направляет воду от атмосферных осадков в желоб водосточной системы.

Торцевая планка для крыши из металлочерепицы

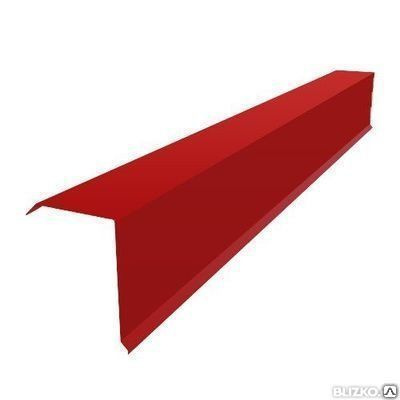

4) Торцевая (ветровая/фронтонная) планка под металлочерепицу прямая – декоративный и функциональный элемент кровельной системы, предназначен для скрытия торцевой части ската кровли, а именно закрывает край обрешетки от воздействия на него окружающей среды (влаги, пыли, грязи). Визуально добавляет кровли законченности с торцевой части скатов, а так же защищает боковую часть листов металлочерепицы от подрыва ветром.

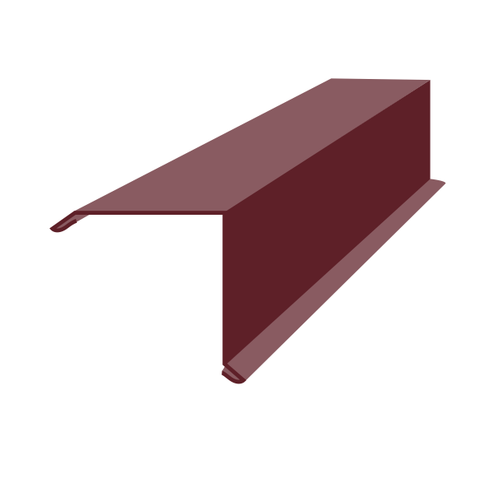

5) Торцевая (ветровая/фронтонная) планка под металлочерепицу с ребром– аналогична прямой планке, но имеет дополнительное ребро жесткости, создавая доп. декоративный элемент

Планка примыкания для металлочерепицы

6) Планка примыкания под металлочерепицу- декоративный и функциональный элемент кровельной системы, предназначен для защиты мест примыкания металлочерепицы или кровельного профнастила к стене или дымоходу. При использовании в местах примыкания кровли ленты на битумной основе, планка служит прижимной, а так же выполняет роль дополнительной гидроизоляции.

Ендова внутренняя и внешняя (декоративная) под металлическую кровлю

7) Ендова внутренняя– функциональный элемент кровельной системы, предназначен для отвода влаги атмосферных осадков с внутреннего наклонного стыка скатов. Монтируется под металлочерепицу или кровельный профнастил и предотвращает попадание влаги в подкровельное пространство. Декоративную функцию не несет, так как сверху прикрывается планкой декоративной ендовы.

8) Ендова декоративная – декоративный и функциональный элемент кровельной системы, монтируется на металлочерепицу в местах внутреннего наклонного стыка скатов. Скрывает косой срез металлочерепицы или кровельного профнастила, а так же защищает стык скатов от попадания грязи и листвы.

Снегодержатель для металлической кровли

9) Снегозадержатель – декоративный и функциональны элемент кровельной системы, предназначен для предотвращения резкого лавинообразного схода снегового покрова, что влечет за собой поломку кронштейнов водосточного желоба, разрыв желобов водосточной системы, а так же падение большого количества снега не малого веса на проходящего под скатом человека. Монтируется на металлочерепицу на оси стены, под верхнюю волну. Желательно монтировать с усилителем (уголок, который монтируется внутри снегозадержателя под опорную полку со стороны конька) длинными кровельными саморезами в обрешетку, во избежание обрыва снегом.

Планка примыкания для битумной черепицы

10) Планка примыкания под битумную черепицу– декоративный и функциональный элемент кровельной системы, предназначен для защиты мест примыкания битумной черепицы к стене или к дымоходу. При использовании в местах примыкания кровли ендовы, планка служит прижимной, а так же выполняет роль дополнительной гидроизоляции.

Торцевая планка под битумную черепицу

11) Торцевая планка под битумную черепицу– декоративный и функциональный элемент кровли, предназначен для закрытия торцевой части основы под битумную черепицу (OSB плиты, ламинированной фанеры, сухой шпунтованной доски) на фронтонных (торцевых) частях ската кровли. Торцевая планка препятствует намоканию и в дальнейшем разбуханию торца основы под битумную черепицу, так же предотвращает подрыву ветром битумной черепицы со стороны фронтонов.

Капельник под металлочерепицу и профнастил

12) Капельник (карнизная планка) под металлочерепицу– декоративный и функциональный элемент кровли, предназначен для защиты торцевой части низа обрешетки и контробрешетки от воздействия на них влаги с окружающей среды, так же направляет воду от атмосферных осадков в желоб водосточной системы. Монтируется на первую обрешетку со стороны водосточной системы под металлочерепицу или кровельный профнастил.

Отлив оконный

13) Отлив оконный– декоративное и функциональное изделие из листовой стали, предназначено для защиты кирпичной (каменной) кладки подоконника (гипсовой лепнины, декоративных изделий) от прямого попадания атмосферных осадков, что в дальнейшем влечет за собой их разрушение. Чаще всего изготавливается с той же стали, что произведена металлочерепица и планки, либо подбирается под цвет оконной рамы.

Планка перегиба для металлочерепицы и профнастила

14) Планка перегиба внутренняя– декоративный и функциональный элемент кровельной системы, предназначен для защиты горизонтальных внутренних изломов кровли от подтеканий, в результате осадков «косого» дождя или задуваний снега. Монтируется одной полкой под металлочерепицу верхнего ската, второй на металлочерепицу нижнего ската.

15) Планка перегиба наружная– декоративный и функциональный элемент кровельной системы, предназначен для защиты горизонтальных наружных изломов кровли от подтеканий, в результате осадков «косого» дождя или задуваний снега. Монтируется одной полкой под металлочерепицу верхнего ската, второй на металлочерепицу нижнего ската.

Лобовая планка

16) Лобовая планка– декоративный и функциональный элемент кровельной системы, предназначен для защиты лобовой доски на карнизе и фронтоне от воздействия на нее окружающей среды. Лобовая планка- это изделие под заказ, так как на каждой кровле используется разной высоты лобовая доска. Горизонтальная полка этой планки служит опорой для подшивки (подшивочного сайдинга (соффита), профнастила, дерева, вагонки и т.д.) карнизных и фронтонных свесов.

Нижняя планка примыкания

17) Планка примыкания нижняя– функциональный элемент кровельной системы, предназначен для отвода влаги в местах примыкания кровли к стене или к дымоходу, если со своими гидроизоляционными функциями не справилась планка примыкания наружная или лента примыкания на битумной основе. Монтируется под металлочерепицу или кровельный профнастил.

Конек полукруглый для металлочерепицы

18) Конек полукруглый– декоративный и функциональный элемент кровли, предназначен для закрытия стыков двух скатов кровли как на горизонтальном коньке, так и наклонных ребрах. Предотвращает затеканию влаги от атмосферных осадков, попаданию грязи и листвы в подкровельное пространство. Так же защищает края листов металлочерепицы или кровельного профнастила от подрыва ветром. Визуально привлекательней смотрится на сложных кровлях, где используется профиль металлочерепицы максимально схож с натуральной черепицей.

Снегорез (подкова) для металлочерепицы

19) Снегорез (подкова снегозадержателя)- декоративный и функциональный элемент кровли, предназначен для предотвращения резкого лавинообразного схода снега, что влечет за собой поломку кронштейнов водосточного желоба, разрыв желобов водосточной системы, а так же падение большого количества снега не малого веса на проходящего под скатом человека. В сравнении с планкой снегозадержателя, подкова пласт снежного покрова при сходе разрезает на более мелкие части, а не задерживает его на кровле.

Карнизная, торцевая, фронтонная и ветровая планка для металлочерепицы

Обустройство кровли из металлочерепицы невозможно представить без таких важных элементов, как карнизная планка и торцевая планка.

При сравнении обозначенных компонентов крыши с другими, выделяется незначительная их площадь во всей кровельной конструкции, однако именно от них зависит сохранность целостности кровли и ее защита от механических повреждений.

Технология производства торцевых карнизных планок в целом совпадает с процессом изготовления основных металлочерепичных листов.

Основа планок представлена в виде металлического оцинкованного или пассивированного профиля толщиной от 0,4 до 0,5 мм, в качестве защитного покрытия используются те же полимеры, что и для металлочерепицы: на торцевую и карнизную планку наносится пластизол или полиэстер, а на торцевую планку для композитной черепицы – базальтовая крошка.

Ниже будет представлен анализ назначения этих элементов, а также описание технологии монтажа металлочерепицы с этими элементами.

Функции карнизных и торцевых планок

Карнизная планка используется в качестве продольного элемента кровли и ее главная задача – защита лобовой доски карниза от попадания атмосферных осадков, предотвращение ее намокания и проникновения влаги в подкровельный пирог.

Внешне планка торцевая для металлочерепицы похожа на карнизную планку, отличие заключается лишь в том, что крепится она не снизу ската, а на каждом торце крыши. Благодаря перекрытию торца планкой обеспечивается не только защита обрешетки от влаги, но и кровли – от повреждения из-за сильного ветра.

Именно наличие этой функции позволило наделить торцевую планку еще одним названием, распространенным среди опытных строителей – ветровая планка для профнастила и металлочерепицы.

Особенности монтажа карнизной планки

Чтобы правильно закрепить карнизную планку, следует строго придерживаться инструкции:

На первом этапе устанавливается лобовая доска. Для надежного крепления лобовой доски используются оцинкованные гвозди. Иногда в качестве альтернативного варианта можно установить карнизную доску с помощью крепления в пазы стропильной системы. Также допускается одновременный монтаж лобовой и карнизной доски, что позволит укрепить кровельный узел.
Далее выполняется подшивка кровельного карниза с помощью шпунтованных досок или профнастила, как показано на фото. Независимо от выбранного материала, подшиваем карниз крыши к опорному брусу, закрепленному к стене здания.

Прежде чем будет установлена карнизная планка для металлочерепицы, нужно сделать несколько крюков для обустройства водосточной системы. Крюки могут быть прибиты к самой карнизной доске, либо прямо к стропиле.
После этого производится монтаж карнизной планки. Эта работа выполняется до того, как начнется укладка металлочерепицы. Планка должна быть установлена над крюками водосточного желоба и закреплена на саморезы для металлочерепицы через каждые 300-350 мм к лобовой и карнизной доске.
Наращивание карнизной планки требует нахлеста до 100 мм.

Особенности монтажа торцевой планки

Как только скаты крыши будут покрыты металлочерепицей, можно приступать к монтажу торцевой планки, с помощью которой будет перекрыты все кровельные торцы для защиты от осадков и ветра.

Монтаж торцевой планки выполняется следующим образом:

Торцевая планка кладется выше слоя обрешетки ровно на высоту 1 волны. Положить планку нужно так, чтобы полностью перекрыть торцевой угол кровли. При правильном монтаже обрешетке на данном этапе трудностей не должно возникнуть.

Фиксируется фронтонная планка для металлочерепицы с помощью саморезов вверху и по бокам, при этом еще один верхний саморез должен соединять планку с металлочерепицей, укрепляя карниз на фронтоне.
Уровень нахлеста планки должен быть не более 50 мм.
Для дополнительной герметизации стыка торцевой планки с металлочерепицей укладывается уплотнитель.

Помните, что наравне с торцевой и карнизной планками большое значение имеет планка примыкания для металлочерепицы, которая защищает кровельное покрытие от порывов ветра, предотвращает его повреждение.

Если работа по установке карнизной и торцевой планкам будет выполнена согласно основным требованиям, то они смогут полноценно защищать кровельную конструкцию от негативного атмосферного воздействия, и она прослужи намного дольше.

Руководство по установке | Жестяные потолки Brian Greer’s

Этапы установки (потолок)

* Пожалуйста, прочитайте весь документ перед началом установки

* Пожалуйста, надевайте перчатки при работе с продуктами в целях безопасности и во избежание потускнения необработанного металла перед покраской или прозрачной герметизацией

Пример планировки: (больше примеров ниже)

1. Начертите план вашего потолка или стены в масштабе, показав расположение панелей, молдингов, наполнителей и карнизов, которые вы хотите использовать.

2. (Необязательно, но настоятельно рекомендуется) Покройте потолок или стену деревом или деревянными планками (чаще всего используется красное дерево или фанера), убедившись, что рабочая зона ровная, плоская и гладкая. (рекомендуется минимальная толщина 1/4″)

3. Перенесите план расположения, показывающий размещение, на потолок или стену, нанеся сетку с меловой линией. (перед нанесением макета на потолок обязательно измерьте детали, чтобы получить точные размеры и учесть нахлест)

4. Начните с центра комнаты и двигайтесь наружу и вокруг поверхности, следуя инструкциям по притирке, описанным в шаге 5. *Обратите внимание: две стороны панели не могут быть закреплены до тех пор, пока не будет следующая деталь была размещена под*

5. Сначала установите панели, затем наполнители, затем молдинги и, наконец, карнизы, убедившись, что эти элементы «находятся» от главного входа или основной смотровой площадки. Для отделки Antique Plated при установке центральных панелей следите за тем, чтобы все натертые волокна шли в одном направлении!

6. Прибейте примерно каждые 6–12 дюймов вокруг внешних краев жестяной панели и в центре, где позволяет рисунок.

Используйте один из следующих материалов:

Гвозди с куполообразной головкой (можно приобрести вместе с панелями)
Винты с полукруглой головкой №4 (можно приобрести вместе с панелями)
Пневматический гвоздезабивной или степлер (например, гвоздь для гвоздей калибра 18)
Промышленный клей для панелей. (Обязательно, если пропустить шаг 2: см. «Информацию о склеивании» ниже)

7. На больших карнизах рекомендуем использовать деревянные скобы для подкладки вплотную к углам и на стыках внахлест. Внутренние углы обработаны, внешние углы скошены. (Шаблоны и изображения предоставляются по запросу)

8. Скрепите все незакрепленные швы небольшим куском дерева.

9. При необходимости зашпаклевать панель, плинтус, наполнитель и карнизные швы прозрачным герметиком под покраску для создания гладкого и плотного прилегания.

10. Детали, установленные в отделке Bright Tin, могут быть окрашены или покрыты прозрачным лаком в зависимости от ваших предпочтений. При оставлении в Bright Tin настоятельно рекомендуется нанести прозрачный герметик для защиты металла.

Инструкции по покраске или герметизации см. в нашем Руководстве по отделке
Перед нанесением покрытия на весь потолок всегда лучше сделать пробное пятно или поэкспериментировать с обратной стороной панели.

Чтобы распечатать наши советы по установке, загрузите наши советы по установке для печати.

Этапы установки (задняя панель)

* Пожалуйста, прочитайте весь документ перед началом установки

1. Первый удалите весь старый материал фартука, чтобы подготовить поверхность для установки, чтобы получилась прочная гладкая поверхность для приклеивания жестяных панелей.

2. (дополнительно) Накройте или замените гипсокартон деревом (чаще всего используется красное дерево или фанера), убедившись, что рабочая зона ровная и гладкая. (рекомендуется толщина 1/4″ или больше)

3. Обрежьте панели по размеру и устанавливайте, начиная с углов наружу, чтобы швы не были видимыми и были менее заметны. Обязательно поместите обрезанный край под шкаф, чтобы он был менее заметен, а необрезанный край — на столешницу. Некоторые конструкции панелей можно согнуть по прямой кромке, чтобы не обрезать панели в углах.

4. Измерьте и отметьте вырезы для электрических выключателей и розеток и отметьте их расположение на задней стороне панелей. Просверлите небольшое отверстие в центре области, чтобы вырезать его, и используйте ножницы по металлу, чтобы вырезать центр.

5. При установке на недеревянную основу, такую как гипсокартон или гипс, обязательно используйте клей (см. инструкции по приклеиванию ниже). При установке на деревянную основу для крепления панелей можно использовать воздушные гвозди, воздушные скобы, винты или ручные гвозди. Используйте один из следующих вариантов:

Гвозди с куполообразной головкой (можно приобрести вместе с панелями)
Винты с полукруглой головкой №4 (можно приобрести вместе с панелями)
Пневматический гвоздезабивной или степлер (например, гвоздь для гвоздей калибра 18)
Промышленный клей для панелей.
(Обязательно, если пропустить шаг 2: см. «Информацию о склеивании» ниже)

6. Опциональные J-обрезки или молдинги можно использовать в местах, где обрезанные кромки видны (т. е. там, где стойка заканчивается посредине стены или вокруг вентиляционного отверстия вытяжки).

7. После того, как панели закреплены на месте, полоску прозрачного красящего герметика можно использовать вдоль основания, где жестяная банка соприкасается со столешницей, а также на любых краях или швах, которые вы хотите подправить.

8. Детали, установленные в отделке Bright Tin, могут быть окрашены или покрыты прозрачным лаком в зависимости от ваших предпочтений. При оставлении в Bright Tin настоятельно рекомендуется нанести прозрачный герметик для защиты металла.

Инструкции по покраске или герметизации см. в нашем Руководстве по отделке

Перед нанесением покрытия на всю заднюю панель всегда лучше сделать пробное пятно или поэкспериментировать с обратной стороной панели.

Информация о приклеивании

При приклеивании жести непосредственно к подложке, которая плохо удерживает гвозди или шурупы (например, гипсокартон/гипрок), обязательно используйте строительный клей для крепления жести к потолку или стене. Гвозди, небольшие шурупы или скобы можно использовать, чтобы прикрепить и удерживать жестянку на месте, пока клей схватывается. При установке на стену в качестве декоративного элемента или фартука можно также использовать двухсторонний скотч в сочетании с клеем, чтобы удерживать панели на месте, пока клей не высохнет.

Примеры клея

PL Premium
Жидкие гвозди

****Мы рекомендуем избегать использования контактного клея, так как он моментально высыхает и не позволяет регулировать положение панели****

Схемы установки на потолке

Установка Т-образных стержней и балок

Металлические полосы и плиты с выпуклым концом

Что такое металлические полосы?

Металлические планки являются переходным элементом. Например, вы увидите металлические полосы там, где плитка встречается с гипсокартоном, в углах душевой кабины и вокруг ниш.

Металлические полоски предназначены для защиты от необработанных краев плитки. Кроме того, открытые края плитки выглядят неприглядно. Самое главное, они создают современный и чистый внешний вид.

Хотите помочь с дизайном ванной или кухни? Свяжитесь с нами сегодня, чтобы получить консультацию по дизайну. Наша команда дизайнеров готова работать с вами виртуально.

У вас есть два варианта выбора формы металлической полосы: L-образная форма и закругленная кромка. Первый называется веселым краем, а второй – рондеком.

При выборе формы учитывайте эстетику дизайна вашей кухни или ванной. Выберите L-образную форму, если вам нужен четкий современный вид. С другой стороны, для традиционного ощущения пространства лучше всего подойдет закругленный край.

Кроме того, металлические полоски бывают разных видов отделки. Обязательно учитывайте цвет ваших смесителей, фитингов и аксессуаров перед покупкой.

Читайте также: Окрашенные и окрашенные шкафы Что лучше для кухонных шкафов?

Что такое плитка Bullnose?

Плитка Bullnose имеет одну или две стороны с обработанным и закругленным краем. Плитка Bullnose отлично подходит для плавного перехода. Следовательно, если вам нужен декоративный вид, подумайте о перекладине кресла вместо плитки с выпуклым носом. Точно так же карандашный лайнер добавляет больше интереса, чем бычий нос.

Короче говоря, карандашные лайнеры, закругленный нос и металлические полоски взаимозаменяемы для большинства применений. В то же время учитывайте дизайн, свой бюджет и доступность материалов, когда решаете, какой материал использовать.

Как выбрать между металлическими полосами и выпуклым концом:

Металлические полоски

Металлические полоски являются доступным вариантом.
Доступны популярные варианты отделки.
Перед заказом необходимо знать толщину плитки.
Подберите отделку к вашей фурнитуре, приспособлениям и аксессуарам.
В качестве декоративного элемента установите металлические полосы ниже и выше акцента.
Имеются внешние и внутренние угловые элементы для надевания заглушек на острые кромки.

Плитка Bullnose

Идеально подходит для плавного перехода.
Покупается поштучно.
Размер от 6 до 24 дюймов.
Для плиток большего размера они могут быть недоступны.
Установите в качестве плинтуса вокруг ванной комнаты.
Если вы делаете душевую нишу, решите, хотите ли вы ковыряться внутри ниши или снаружи.

Читайте также: Мебельный щит против фанерных шкафов

Заключение

Подводя итог, следует учитывать ряд факторов, включая стиль, доступность и бюджет. Металлические полосы идеально подходят для чистого, современного вида. С другой стороны, плитка с выпуклым носом отлично подходит для переходных и традиционных пространств.
