Фотограмметрия и фотограмметрические программы

1. RealityCapture
2. Agisoft Metashape
3. COLMAP
4. Meshroom
5. MicMac

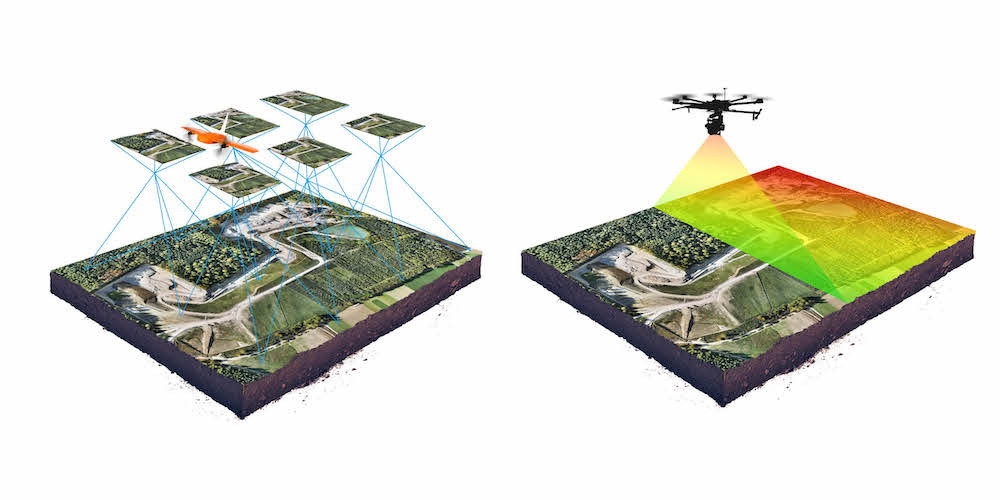

Фотограмметрия — дисциплина в научно-технической области, суть которой заключается в обработке изображений и определении на их основе различных характеристик объекта: размера, форм, положения и др. Простыми словами — это создание трехмерной модели объекта с помощью его фотографий, сделанных под разным углом.

В фотограмметрии выделяют два основных направления. Первое — решение прикладных задач в различных сферах (архитектура, медицина, строительство и т.п.). Второе — создание планов космических объектов (в том числе Земли) и карт. Обработка изображений осуществляется с помощью специального программного обеспечения. Ниже представлены как платные профессиональные инструменты, так и бесплатные фотограмметрические программы.

RealityCapture

RealityCapture отличается высокой скоростью обработки данных по сравнению с программами-аналогами, причем это никак не сказывается на точности и качестве результата. ПО может комфортно работать на компьютерах и ноутбуках со средними техническими параметрами. Это особенно удобно, благодаря возможности проверять пригодность фото непосредственно на месте съемки. Например, 400 фото на стандартном ноутбуке обрабатываются за 10 минут.

1

Программа анализирует обычные фотографии и данные, полученные путем лазерного сканирования. Применима для различных областей: создания двухмерных и трехмерных карт, моделей, 3D-печати и др. Чтобы протестировать возможности Reality Capture бесплатно, можно скачать и установить демо-версию. Полный функционал доступен после покупки лицензии (подписка или разовый платеж).

Плюсы:

• быстрая обработка данных;
• универсальный инструментарий для различных сфер деятельности;
• удобный интерфейс;
• небольшая нагрузка на ПК.

Минусы:

• высокая стоимость полной лицензии.
• нет русского языка.

Agisoft Metashape

Agisoft Metashape — одна из самых распространенных фотограмметрических программ. Ее главное предназначение — воссоздание текстурированной трехмерной модели объекта. Процесс работы включает несколько этапов, на протяжении которых ПО анализирует положение камер, производит построение облака точек, создает модель объекта и накладывает на нее финальные текстуры.

Нагрузка на ПК зависит от количества обрабатываемых изображений. Например, для обработки 100 снимков среднего качества необходимо от 3 до 9 Гб оперативной памяти. Agisoft Metashape распространяется в нескольких платных версиях, разница между которыми заключается в функционале. Чтобы построить модель большого масштаба, вам понадобится профессиональная версия.

Плюсы:

• удобный интерфейс;
• подробные обучающие мануалы на русском языке;
• неограниченное количество фото;
• активное сообщество;
• русскоязычный интерфейс.

Минусы:

• длительное время обработки большого объема данных;
• нагружает ПК.

COLMAP

COLMAP — бесплатная программа для фотограмметрии . Она позволяет работать в удобном для пользователя режиме — с традиционным графическим интерфейсом или из командной строки. Возможно создание трехмерных моделей на основе обычных фото либо сделанных при помощи стереокамеры с несколькими объективами.

ПО содержит огромное количество дополнений и плагинов, поскольку имеет открытый код. Доступна функция экспорта 3D-поверхности, но стоит учитывать, что алгоритмы COLMAP могут работать лишь с плотным облаком точек. Также для повышения качества трехмерных моделей вам потребуются сторонние инструменты.

Плюсы:

• полностью бесплатная;
• открытый исходный код;
• множество обучающих материалов;
• большая коллекция бесплатных плагинов и дополнений;
• гибкие настройки, в том числе для профессионального уровня.

Минусы:

• нет русского языка;
• необходимость стороннего ПО для некоторых процессов.

Meshroom

Фотограмметрическую программу Meshroom можно скачать бесплатно для Windows. Еще одно ПО с открытым кодом. Но характерным отличием Мешрум является объединение большого количества модулей для создания 3D-модели, в отличие от других инструментов, в которых эти модули нужно активировать и настраивать.

С программой несложно будет разобраться даже новичку. Тем не менее, она обладает всем необходимым функционалом. Любой параметр можно настроить для получения оптимального результата. Преимуществом программы также является предустановленный плагин для экспорта трехмерных моделей и дальнейшей их обработки в Maya.

Плюсы:

• полностью бесплатная;
• простая в освоении;
• удобный интерфейс;
• большой выбор бесплатных плагинов;
• подходит для новичков и профессионалов.

Минусы:

• нет русского языка;
• невысокая производительность.

MicMac

Программа MicMac сориентирована в первую очередь на профессионалов, но подойдет и для создания различных трехмерных моделей, карт начинающими пользователями. Программа предлагает набор сложных фотограмметрических функций. ПО разработано научным сообществом и является универсальным в использовании.

С помощью МикМак можно обрабатывать обычные фотографии, аэроснимки крупного масштаба, сканы объектов небольшого размера. Также доступна функция обработки видеофайлов для построения трехмерных моделей. Скачать MicMac для ОС Windows вы можете бесплатно, никаких ограничений по времени и функционалу нет.

Плюсы:

• универсальный инструмент;
• мощный функционал;
• полностью бесплатное ПО;
• обработка изображений любого типа и видеофайлов.

Минусы:

• нет русского языка;
• сложно найти обучающие материалы.

Сравнение 7 систем фотограмметрии. Что лучше выбрать? / Хабр

Приветствую, Хабр. Это моя первая попытка перевода статьи. Надеюсь, она будет полезна не только жителям хабра, но и археологам, на которых ориентирован оригинал статьи.

Когда я объясняю людям, что фотограмметрия аналогична процессу 3D-сканирования с фотографиями, мне всегда не доверяют, так как это кажется слишком фантастическим, чтобы быть правдой. Только представьте себе, сделать несколько снимков объекта, отправить их в алгоритм и получить текстурированную 3D модель. Вау!

После представления модели, второй вопрос, который задают – вопрос точности. Какова точность 3D-сканирования по фото? Ответ: субмиллиметровый диапазон. И снова я удивлен выражением недоверия. К счастью, наша команда написала научную статью об эксперименте, который показал среднее отклонение 0,78 мм, то есть меньше одного миллиметра по сравнению со сканированной 3D моделью, сделанной с помощью лазерного сканера.

Так же, как на рынке лазерных сканеров, в фотограмметрии есть много различных опций ПО для проверки. Они варьируются от собственных и закрытых решений, до открытых и бесплатных. И точно, среди такого рода программ и решений, приходит третий вопрос, до сих пор остающийся без ответа, по крайней мере официально: какое программное обеспечение фотограмметрии является лучшим?

На этот вопрос сложно ответить, потому что ответ во многом зависит от ситуации. Но думая об этом, среди многих подходов, которые я взял в течение долгого времени, я решил ответить так, чтобы дать простой и объёмный ответ.

Череп лорда Сипана

В июле 2016 года я поехал в Ламбаек, Перу, где я встретился лицом к лицу с черепом лорда Сипана. Анализируя его, я понял, что можно было бы восстановить его лицо с помощью судебно-медицинской техники реконструкции лица. Череп, однако, был сломан и искажен годами давления, которое он перенес в своей могиле, найденной полной в 1987, одной из больших археологических экспедиций во главе с доктором Вальтером Альва.

Чтобы восстановить череп, я сделал 120 фотографий на смартфон ASUS Zenphone 2 и с этими фотографиями, я возобновил работы по реконструкции. Параллельно этому процессу, профессиональный фотограф Raúl Martin из отдела маркетинга Inca University Garcilaso de la Vega (спонсор моей поездки) сделал 96 фотографий на камеру Canon EOS 60D. Из них я выбрал 46 изображений, чтобы продолжить эксперимент.

Специалист Министерства культуры Перу, начинает процесс оцифровки черепа (в центре)

Спустя день после фотографического обследование, перуанское Министерство культуры послало специалистов в области лазерного сканирования, для сканирования черепа лорда Сипана, с помощью оборудования Leica ScanStation C10. Окончательное облако точек было отправлено через 15 дней, то есть тогда, когда я получил данные от лазерного сканера, все модели, полученные с помощью фотограмметрии были готовы.

Нам пришлось ждать всё это время, так как модель, полученная с помощью оборудования является золотым стандартом, то есть, все сетки, полученные с помощью фотограмметрии будут сопоставляться, одна за другой, с ней.

Полное облако точек, импортированное в MeshLab после преобразования сделаного в CloudCompare

Облако точек в результате сканирования было в .LAS и .E57 файлах… и я никогда не слышал о них. Я должен был сделать много исследований, чтобы выяснить, как открыть их на Linux с помощью бесплатного программного обеспечения. Решено было сделать это в CloudCompare, который предлагает возможность импорта файлов .E57. Затем я экспортировал модель как .ply, чтобы иметь возможность открыть в MeshLah и реконструировать 3D-сетку с помощью алгоритма Пуассона (Poisson algorithm).

3D-сетка реконструированы из облака точек. Цвет вершины (выше) и поверхность только с одним цветом (ниже).

Как было отмечено выше, челюсть и поверхность стола, где были размещены части были также отсканированы. Часть, связанная с черепом, была изолирована и убрала для эксперимента, который будет выполнен. Я не буду иметь дело с этими деталями здесь, так как объем отличается. Я уже писал другие материалы, объясняющие, как удалить несущественные части облака точек / сетки.

Для сканирования с помощью фотограмметрии, были выбраны системы:

1) OpenMVG (Open Multiple View Geometry library) + OpenMVS (Open Multi-View Stereo reconstruction library): Разряженное облако точек рассчитывается в OpenMVG и плотное облако точек в OpenMVS.
2) OpenMVG + PMVS (Patch-based Multi-view Stereo Software): Разряженное облако точек рассчитывается в OpenMVG, а затем, плотное облако точек с помощью PMVS.
3) MVE (Multi-View Environment): Полная система фотограмметрии.
4) Agisoft Photoscan: Полная и закрытая система фотограмметрии.

5) Autodesk Recap 360: Полная система онлайн фотограмметрии.
6) Autodesk 123D Catch: Полная система онлайн фотограмметрии.
7) РРТ-GUI (Python Photogrammetry Toolbox с графическим интерфейсом пользователя): Разряженное облако точек генерируется Bundler, а позже PMVS создает плотное облако.

Выше у нас есть таблица, содержащая важные аспекты каждой из систем. В целом по крайней мере по-видимому, нет ни одной системы, которая выделяется намного больше, чем другие.

Генерация разряженного облака + генерация плотного облака + 3D сетка + текстуры, немного времени, чтобы загрузить фотографии и 3D сетки (в случаях с Recap 360 и 123D Catch).

Выравнивание на основе общих точек

Выровненные черепа

Все сетки были импортированы в Blender и совмещены с лазерным сканированием.

Выше мы видим, что все сетки рядом. Мы можем видеть, что некоторые поверхности настолько плотны, что мы замечаем только края, как и в случае с 3D-сканированием и OpenMVG + PMVS. Изначально очень важная информация… текстура в сканированных сетках, как правило, обманывает нас по отношению к качеству сканирования, так что, в этом эксперименте я решил игнорировать результаты текстурирования и сосредоточиться на 3D-поверхности. Поэтому, я экспортировал все оригинальные модели в формат .stl, который, как известно, не имеет никакой информации о текстуре.

Присмотревшись, мы увидим, что результат согласуется с менее плотным результатом подразделений в сетке. Конечная цель сканирования, по крайней мере, в моей работе – получить сетку, которая согласуется с исходным объектом. Если эта сетка упрощается, так как она находится в гармонии с реальным объемным аспектом, это даже лучше, потому что, когда 3D-сетка имеет меньше граней, то она быстрее будет обработана при выпуске.

Если мы посмотрим на размеры файлов (.stl экспортированный без текстуры), что является хорошим показателем сравнения, мы увидим, что чистая сетка созданная в OpenMVG + OpenMVS, имеет размер 38.4 MB и Recap 360 всего 5,1 Мб!

После нескольких лет работы с фотограмметрией, я понял, что лучше всего делать, когда мы сталкиваемся с очень плотной сеткой, это упростить сетку, так что мы можем обрабатывать её в режиме реального времени. Трудно сказать, действительно это так или нет, поскольку это запатентованное и закрытое решение, но я полагаю, что Recap 360 и 123D Catch генерируют сложные сетки, но в конце процесса они значительно её упрощают, так что они работают на любом оборудовании (ПК и смартфоны), желательно с поддержкой WebGL (интерактивное 3D в интернет-браузере).

Вскоре мы вернемся к обсуждению этой ситуации, связанной с упрощением сеток, а теперь давайте сравним их.

Как работает сравнение 3D сеток

После того, как все черепа были очищены и приведены в соответствие с золотым стандартом (лазерного сканирования) пришло время сравнить сетки в CloudCompare. Но как работает технология сравнения 3D сеток?

Для иллюстрации я создал некоторые дидактические элементы. Давайте вернемся к ним.

Этот дидактические элемент имеет дело с двумя плоскостями с поверхностями нулевой толщины (это возможно в 3D моделировании), образуя X.

Тогда мы имеем объект А и объект B. В окончательной части обеих сторон концы плоскостей отстоят на миллиметры. Там, где существует пересечение, расстояние, конечно, 0 мм.

При сравнении двух сеток в CloudCompare они получаются пигментированными с цветовым спектром, который идет от синего до красного. На рисунке выше показаны два уже пигментированных плана, но мы должны помнить, что они представляют собой два различных элемента и сравнение производится в двух моментах, один по отношению к другому.

Теперь у нас есть четкое представление о том, как это работает. В основном то, что происходит, заключается в следующем: мы устанавливаем предел расстояния, в данном случае 5 мм. Сетка «из» старается быть пигментирована красным, а та, что «в» имеет тенденцию быть окрашенной синим и то, что находится на пересечении, то есть на той же линии, как правило, пигментировано в зеленый цвет.

Сейчас я объясню подход, примененный в данном эксперименте. Смотрите выше, у нас есть элемент с центральной областью, которая стремится к нулю, а концы установлены на +1 мм и -1 мм. В изображении это не появляется, но элемент, который мы используем для сравнения, это простая плоскость, расположенная в центре сцены, прямо в районе основания 3D колокола, или те, которые «направлены вверх», когда те, которые «смотря вниз».

Как я уже говорил ранее, мы установили предел сравнения. Первоначально он был установлен на уровне +2мм и -2мм. Что делать, если мы изменим этот предел до +1мм и -1мм? Смотрите, что это получилось на рисунке выше, и та часть, которая выходит за пределы границ.

Мы можем удалить части, выходящие за пределы визуализации, чтобы они не мешали нам.

Таким образом, в результате, в сетке имеется только процентная часть структуры
Для тех, кто понимает немного больше 3D моделировании, ясно, что сравнение производится по вершинам, а не граням. Из-за этого, у нас есть зазубренный край.

Сравнение черепов

Было сделано сравнение фотограмметрии с лазерным сканером в пределах +1 мм и -1 мм. Все, что за пределами спектра была стерто.

OpenMVG+OpenMVS

OpenMVG+PMVS

Photoscan

MVE

Recap 360

123D Catch

PPT-GUI

Поставив в сравнении всё рядлм, мы видим, что существует сильная тенденция сведения ошибки к нулю. Все семь систем фотограмметрии эффективно совместились с лазерным сканированием!

Обратимся теперь к вопросу о размере файлов. Одна вещь, которая всегда беспокоила меня в сравнении с участием результатов фотограмметрии был учет полигонов, генерируемых алгоритмом реконструкции сетки. Как я уже говорил выше, это не имеет особого смысла, так как в случае черепа мы можем упростить поверхность и тем не менее она сохраняет информацию, необходимую для работы при проведении антропологического обследования и судебно-медицинской реконструкции лица.

В свете этого, я решил выровнять все файлы, оставляя их совместимы по размеру и полигонами. Чтобы сделать это, я взял за основу меньший размер файла, который генерирует 123D Catch и использовал фильтр MeshLab Quadratic Edge Collapse Detection до 25000. Это сделало 7 STL файлов размером 1,3 МБ каждый.

С помощью этого выравнивания мы имеем справедливое сравнение между системами фотограмметрии.

Выше мы можем визуализировать этапы работы. В Original положены черепа, выровненные изначально. Тогда в Compared мы наблюдаем черепа только областях, представляющих интерес и, наконец, в Decimated мы имеем черепа, выровненные по размеру. Для ничего не подозревающего читателя это, кажется, одно изображение, помещенное рядом.

Когда мы представляем себе сравнение в «твердой» модели, мы понимаем, как все они совместимы. Теперь давайте перейдем к выводам.

Выводы

Наиболее очевидный вывод заключается в том, что все программы, за исключением MVE, показали меньшие определения в сетке, и все системы фотограмметрии имели очень схожие визуальные результаты.

Означает ли это, что MVE уступает другим?

Нет, совсем наоборот. MVE является очень надежной и практичной системой. В другом варианте я представлю его использование в случае изготовления протеза с миллиметровым качеством. В дополнение к этому случаю он был также использован в других проектах, делающих протезирование, а это область, которая требует большой точности, и она была успешной. Кейс был даже опубликован на официальном сайте Darmstadt University, института, который разрабатывает его.

Какая система фотограмметрии является лучшей?

Очень трудно ответить на этот вопрос, потому что многое зависит от пользовательского стиля.

Какая система является лучшей для начинающих?

Несомненно, это Autodesk Recap 360. Это онлайн-платформа, которая может быть доступна из любой операционной системы, которая имеет интернет-браузер с поддержкой WebGL. Я уже опробовал непосредственно на смартфоне, и она работала. На курсах, которые я проводил о фотограмметрии, я использовал это решение все больше и больше, потому что студенты, как правило, понимают процесс гораздо быстрее, чем другие варианты.

Какая система является лучшей для моделирования и анимации для профессионалов?

Я хотел бы указать на Agisoft PhotoScan. Он имеет графический интерфейс, который позволяет, помимо прочего создавать маски в интересующей области для фотограмметрии, а также позволяет ограничить область расчета, что резко сокращает время обработки на машине. Кроме того, она экспортирует в самых разнообразных форматах, предлагая возможность показать, где были камеры во время фотографирования сцены.

Какая система Вам нравится больше всего?

Ну, лично я ценю все в определенных ситуациях. Моя любимая на сегодня смесь это OpenMVG + OpenMVS. Оба являются открытыми и могут быть доступны с помощью командной строки, что позволяет мне контролировать ряд свойств, регулируя процесс сканирования при необходимости, будь то реконструкция лица, черепа или любого другого куска. Хотя мне очень нравится это решение, у него есть некоторые проблемы, такие как не совмещение камер по отношению к моделям, когда редкие облака сцены импортируется в Blender. Чтобы решить эту проблему я использую РРТ-GUI, который генерирует разреженное облако из Bundler и соответствия, то есть выравнивает камеры по отношению к облаку более точно. Еще одной проблемой, связанной с OpenMVG + OpenMVS является то, что он в конечном итоге не создает полное плотное облако, даже если разреженные данные показывают, что все камеры выровнены. Чтобы решить эту проблему я использую PMVS, который, хотя и генерирует менее плотные сетки, чем OpenMVS, он очень надежен и работает практически во всех случаях. Еще одна проблема с вариантами на открытом исходном коде – необходимость компиляции программ. Все работает очень хорошо на моих компьютерах, но, когда я должен передать решения студентам или заинтересованным, это становится большой головной болью. Для конечного пользователя важно иметь программное обеспечение, в котором на одной стороне загружаются изображения, а с другой получается 3D модель и это предлагают запатентованные решения. Кроме того, лицензии полученных моделей понятнее в этих приложениях, и я чувствую себя безопаснее в области профессионального моделирования, чем, например, при использовании шаблонов, генерируемых в PhotoScan. Технически, вы платите за лицензию и можете генерировать шаблоны по своему желанию, используя их в своих работах. Так, что это решение подобно решениям от Autodesk.

Аэрокосмические съемки и фотограмметрия в вузах Москвы: профиль бакалавриата

Бакалавриат

Геодезия и дистанционное зондирование (21.03.03)

infoинформация по программе Аэрокосмические съемки и фотограмметрия в вузах Москвы на основании данных, добавленных в базу сайта

178

балл на бюджет (от)

21

бюджетное место

12

платных мест

226000

средняя цена обучения (год)



explore Чему учат?

Все программы

О программе

Карьера и ЗП

Профессии 8

Варианты

Аэрокосмические съемки и фотограмметрия, Москва: проходные баллы, минимальные баллы, экзамены, в каких вузах учат, стоимость обучения, вступительные экзамены

• Бюджет
• Платно

Сводная информация

Проходной балл: от 178

Мест: 21

Оцените шансы

Комбинация ЕГЭ 1

Предметы ЕГЭ

Математика (профиль)

Русский язык

Физика

Посмотрите варианты

Комбинация ЕГЭ 2

Предметы ЕГЭ

Математика (профиль)

Русский язык

Информатика

Посмотрите варианты

Комбинация ЕГЭ 3

Предметы ЕГЭ

Математика (профиль)

Русский язык

География

Посмотрите варианты

Сводная информация

Проходной балл: от 118

Мест: 12

Стоимость: от 226000 ⃏

Оцените шансы

Комбинация ЕГЭ 1

Предметы ЕГЭ

Математика (профиль)

Русский язык

Физика

Посмотрите варианты

Комбинация ЕГЭ 2

Предметы ЕГЭ

Математика (профиль)

Русский язык

Информатика

Посмотрите варианты

Комбинация ЕГЭ 3

Предметы ЕГЭ

Математика (профиль)

Русский язык

География

Посмотрите варианты

Параметры программы

Варианты программы

В вузах Москвы данную программу преподают в 1 варианте.

Посмотрите их

О программе

^*

^* набор дисциплин может незначительно отличаться в зависимости от вуза. Смотрите подробности на странице программы в нужном вузе

По данной программе готовят специалистов для решения широкого круга задач в различных отраслях науки и техники, связанных с получением измерительной информации о местности и расположенных на ней объектах по изображениям, получаемым в результате аэрокосмической и наземной съёмки.

Дисциплины, изучаемые в рамках профиля:

• Аэрокосмические съемки
• Геоинформационные системы и технологии
• Геоморфология с основами геологии
• Кадастр недвижимости
• Экология
• Концепция современного естествознания
• Теория математической обработки измерений
• Высшая геодезия
• Спутниковые системы технологии позиционирования
• Техника и технология аэрокосмических съемок
• Фотограмметрия
• Современные информационные технологии создания документов о местности по данным
• Автоматизированная обработка аэрокосмической информации
• Фотограмметрические технологии получения и актуализации геопространственных данных
• Проектирование баз данных
• Геодезическое обеспечение аэро и мобильных съемочных систем
• Методы азро и космической навигации
• Интернет-ресурсы данных аэрокосмических  съемок
• Банки данных ДЗЗ в глобальной сети
• Космическая геодезия и астрономия
• Космическая геодезия
• Геодезическая астрономия
• Дистанционное зондирование Земли и фотограмметрия
• Топографическое дешифрирование

Похожие программы в вузах Москвы

• Астрономия

• Экология и природопользование

• Гидрогеология и инженерная геология

• Управление земельными ресурсами и биологический контроль окружающей среды

• Физическая география и ландшафтоведение

• Метеорология

• Геоинформатика

• Геология

Список бесплатного программного обеспечения для фотограмметрии [The Ultimate List 2022]

Если вы заинтересованы в переводе физического пространства в виртуальное окружение, вам понадобится программное обеспечение для фотограмметрии. Это делает фотографии области и вычисляет расстояние между объектами на изображении, визуализируя его в трехмерном пространстве.

Звучит довольно сложно, не так ли? Ну, это так, и программное обеспечение может быть очень дорогим. Если, конечно, вы не выберете одну из бесплатных программ, которые мы перечислили ниже. Мы подробно расскажем о сильных и слабых сторонах этих программ, чтобы вы могли выбрать ту, которая лучше всего соответствует вашим потребностям.

Тоже ищете бесплатные 3D-модели для печати? Ознакомьтесь с нашим руководством о том, как печатать на turbosquid.

Table of ContentsShow

Autodesk ReMake

Хорошо, это программное обеспечение не является технически бесплатным, но оно бесплатно для использования в образовательных целях. Это означает, что если вы используете его для изучения фотограмметрии, это нормально, но вы не можете использовать его для коммерческих приложений.

Это исключительно простая программа фотограмметрии. Все, что вам нужно сделать, это открыть его, выбрать входные изображения под Создайте вкладку 3D и выберите предпочтительные настройки качества. При самых высоких настройках с 50 входными изображениями небольшой рендеринг занимает около 20 минут.

Что интересно, текстура (гладкая или детализированная) на самом деле не имеет большого значения с точки зрения скорости обработки. Следует отметить, что время, необходимое для этого, скорее всего, увеличится при использовании большего набора данных изображений.

Agisoft Photoscan

Agisoft Photoscan — уникальная программа для тех, кто хочет заняться фотограмметрией. Он простой, удобный и бесплатный, но не идеален для профессионального использования из-за шумных моделей. Это означает, что на более сложных объектах могут быть некоторые искажения или неровные края.

Это также довольно медленно: небольшой рендеринг при высоких настройках занимает около 45 минут. Это время не уменьшается при использовании мощного процессора, а в некоторых случаях даже приводит к увеличению загрузки ЦП на несколько минут.

В конечном счете, эта программа хороша для экспериментов, но высокое потребление ресурсов и длительное время рендеринга делают ее непригодной для чего-либо еще.

MicMac

MicMac — программа фотограмметрии на основе командной строки для Windows, Mac и Linux. Это немного неудобно для загрузки и настройки, отчасти потому, что сайт, на котором он размещен, написан на французском языке.

После того, как MicMac настроен, мы можем начать рендеринг фотографий. Его алгоритм кажется особенно чувствительным к шуму, возможно, в попытке уловить каждую мельчайшую деталь. Как это ни парадоксально, это означает, что иногда он пропускает целые фрагменты пейзажа, что явно не идеально.

Учитывая сложность использования этой программы и ее низкую производительность, мы бы не советовали ее устанавливать. Просто потому, что есть гораздо более простые и на самом деле более эффективные программы.

3DF Zephyr Free

Итак, первая проблема с этим программным обеспечением заключается в том, что бесплатная версия ограничивает ваш набор данных максимум 50 изображениями. Это означает, что вы не можете создавать чрезвычайно подробные визуализации, но это бесплатно, так что этого следовало ожидать.

При высоких настройках процесс рендеринга занимает около получаса и возвращает достаточно детализированную модель. Однако он немного переработан — частично с подменю и дополнительными окнами проекта, где было бы достаточно одного.

Нам понравилось, что это программное обеспечение копирует метаданные изображения. В некоторых случаях он может даже подстраиваться под камеру, используемую для получения входных изображений. Однако из-за ограничений трудно оправдать выбор этой программы по сравнению с другой.

COLMAP

COLMAP — это программное обеспечение для фотограмметрии с понятным и простым интерфейсом, и, честно говоря, самая сложная часть его использования — настройка различных параметров рендеринга, которые оно предлагает. Следует отметить, что это довольно ресурсоемкий процесс, поэтому вам понадобится относительно мощная видеокарта, и даже в этом случае вы захотите уменьшить максимальный размер изображения, чтобы предотвратить сбои.

Благодаря большому количеству переменных, с которыми можно играть, COLMAP отлично подходит для экспериментов. Однако на самом деле он не создает никаких текстур — это нужно делать во вторичной программе. Тем не менее, для создания исходной модели существует несколько бесплатных приложений, которые могут сравниться с этой с точки зрения универсальности.

Multi-View Environment (MVE)

MVE — еще одна программа фотограмметрии на основе командной строки, доступная для Windows и Linux. Вам придется прочитать документацию, чтобы правильно использовать это программное обеспечение, но как только вы это сделаете, процесс будет довольно простым.

Теперь, MVE не обеспечивает рендеринг мирового класса, но он определенно приемлем. При высоком качестве рендеринг небольшого объекта занимает около 32 минут, хотя некоторые области могут отсутствовать. Мы советуем отображать ваши объекты на фоне нейтрального цвета, если это возможно, чтобы компенсировать это.

В целом, MVE хорошо подходит для быстрых проектов, но не подходит для коммерческих приложений. Также требуется вторичная обработка, которая добавляет некоторое время к процессу создания.

VisualSFM

VisualSFM — это программное обеспечение для фотограмметрии, которое создает сцену, но для получения текстур вам потребуется дополнительное программное обеспечение. Хорошей новостью является то, что он очень быстрый, способный создать базовый рендеринг всего за пару минут.

С другой стороны, это не особенно точно, а высокое разрешение может привести к использованию чрезмерного объема оперативной памяти, поэтому, если вы планируете использовать это программное обеспечение на профессиональном уровне, вам нужно максимально использовать память вашей системы.

Требуется небольшая доработка, так как это довольно сложное приложение. Тем не менее, с этим относительно просто разобраться, и у вас не должно возникнуть никаких проблем, пока вы читаете документацию.

Заключение

Существует немало хороших программ для фотограмметрии, которые не будут стоить вам ни копейки. Тем не менее, стоит подумать о своих требованиях, прежде чем совершать: вам нужны сверхдетальные модели или будет достаточно простого плана? В любом случае, мы уверены, что в приведенном выше списке вы найдете приложение, которое полностью удовлетворит ваши потребности.

Топ-10 лучших программ для фотограмметрии 2022 года (4 бесплатно!)

Лучшее программное обеспечение для фотограмметрии — жизненно важный инструмент для архитекторов, геодезистов и инженеров для создания топографических карт, сеток и точек облаков на основе реального мира. Это также самый простой способ 3D-сканирования без дорогостоящего комплекта, поэтому программные инструменты фотограмметрии используются для сканирования небольших объектов и даже лиц других людей для небольших моделей.

Существует множество различных вариантов, в том числе бесплатные приложения для фотограмметрии для iPhone. Но для действительно качественных проектов вам нужно более профессиональное программное обеспечение для фотограмметрии.

• У нас также есть рейтинг лучших бесплатных программ для 3D-моделирования
• У нас также есть рейтинг лучших программ для архитектуры

Что такое фотограмметрия?

Фотограмметрия — это наука об извлечении трехмерной информации, такой как измерения, из фотографий. Процесс начинается с фотографирования и ввода их в программное обеспечение для фотограмметрии, а на выходе получается рисунок, измерение, карта или 3D-модель реального объекта или сцены. Лучшее программное обеспечение для фотограмметрии может автоматически создавать 3D-модели из фотографий.

Фотограмметрия использует параллакс, полученный между несколькими перекрывающимися изображениями, снятыми с разных точек зрения. Он работает путем извлечения геометрической информации из 2D-изображения, такой как форма, объем и глубина объекта. Затем программное обеспечение для фотограмметрии может выравнивать, текстурировать и создавать сетку нескольких изображений для создания 3D-модели.

Фотограмметрия полезна в мире 3D-печати, поскольку это метод 3D-сканирования. Он позволяет снимать большие объекты, такие как здания и пейзажи, которые невозможно отсканировать каким-либо другим способом. Программное обеспечение для фотограмметрии также часто является более доступным и недорогим, поскольку оно может быть таким же простым, как ввод фотографии с камеры вашего смартфона в программное обеспечение, а затем автоматически генерируемая 3D-реконструкция.

Типы фотограмметрии

Существует два основных типа фотограмметрии – воздушная и наземная фотограмметрия.

В аэрофотограмметрии — или фотограмметрии с дрона — камера устанавливается на самолет или делается и обычно направлена ​​вертикально на землю, при этом делается несколько перекрывающихся фотографий, когда самолет или дрон движется по траектории полета.

Наземная фотограмметрия, также известная как фотограмметрия ближнего действия, заключается в том, что камера располагается на земле и либо удерживается в руках, либо устанавливается на треноге или шесте.

В то время как аэрофотограмметрия часто используется для топографических продуктов, таких как карты и модели местности, наземная фотограмметрия используется для нетопографических продуктов, таких как чертежи и 3D-модели.

Лучшее программное обеспечение для фотограмметрии

Существует широкий спектр программного обеспечения для фотограмметрии, но вам необходимо внимательно изучить достоинства каждого из них, чтобы выбрать правильное программное обеспечение для вас. Например, некоторые программы можно загрузить бесплатно, и они идеально подходят для начинающих, в то время как другие платные программные пакеты гораздо более продвинуты и используются в профессиональных условиях.

Точно так же разные программные решения лучше подходят для разных приложений, будь то архитектура, строительство, сканирование объектов или другие приложения.

В этой статье мы расскажем о лучшем программном обеспечении для фотограмметрии, доступном на сегодняшний день. Мы рассмотрим использование, цену и уровень опыта каждого программного обеспечения, чтобы дать вам лучшее представление о том, какой пакет лучше всего подходит для ваших нужд.

Autodesk ReCap Pro — лучшее программное обеспечение для фотограмметрии BIM

Autodesk ReCap Pro (ReCap — аббревиатура от «захват реальности») используется для захвата трехмерной реальности с помощью фотограмметрии. Он преобразует фотографии в точные 3D-модели, которые вы можете использовать в своем проекте. Программное обеспечение можно использовать как для аэрофотограмметрии, так и для наземной фотограмметрии.

ReCap также может обрабатывать лазерные сканы и считается одним из лучших программ для работы с облаками точек. Это быстро и легко упрощает все сканирования в несколько облаков точек, и существует множество настроек, которые можно применить до того, как проект будет проиндексирован и завершен в едином облаке точек. Затем вы можете легко экспортировать облака точек в САПР Autodesk Revit для дальнейшей работы по моделированию.

Одна из лучших особенностей ReCap заключается в том, что это одно из лучших программ для фотограмметрии для улучшения рабочего процесса информационного моделирования зданий (BIM) благодаря таким функциям, как многоядерные процессоры для более быстрого сканирования и высокоточная технология GPS для точности реконструкции 3D-фотографий. BIM — это интеллектуальное проектирование процессов на основе 3D-моделей для повышения эффективности и совместной работы, поэтому это жизненно важный инструмент для профессиональных архитекторов и других специалистов.

ReCap имеет множество высококачественных аналитических инструментов, расширенных инструментов редактирования и инструментов для совместной работы. Вы можете измерять и редактировать данные точек облака, а также легко создавать облако точек или сетку для использования с другим программным обеспечением САПР.

Это программное обеспечение Autodesk для фотограмметрии стоит 62 доллара в месяц или 490 долларов в год. Существует также бесплатная пробная версия с 24 облачными кредитами.

Agisoft Metashape — профессиональное программное обеспечение с машинным обучением

Ранее известное как Agisoft Photoscan, Agisoft Metashape представляет собой профессиональное программное обеспечение для фотограмметрии, часто используемое для приложений географической информационной системы, разработки игр, документирования объектов культурного наследия, визуальных эффектов и косвенных измерений различных объектов. Весы.

Metashape можно использовать для обработки как аэрофотоснимков, так и снимков с близкого расстояния. Он включает в себя отличные инструменты для редактирования облака точек перед созданием 3D-сетки, которую затем можно экспортировать в различные форматы. К ним относятся автоматическая классификация облаков точек для настройки реконструкции геометрии и обширные измерительные инструменты для измерения расстояний, площадей и объемов.

Вы также можете использовать Metashape для редактирования 4D-моделей, при этом сцены записываются в 3D, а затем обрабатываются в программном обеспечении.

Еще одним преимуществом является то, что Metashape использует данные сообщества для улучшения своих алгоритмов. Это означает, что программное обеспечение должно улучшаться по мере того, как оно используется, сокращая время обработки и улучшая качество снимков.

Профессиональная версия обойдется вам в 3499 долларов, но есть также урезанная стандартная версия за 179 долларов, что является лучшим вариантом для начинающих.

В дополнение к программному обеспечению для настольных ПК Agisoft Cloud в настоящее время доступен для бета-тестирования, если у вас есть лицензия Professional или если вы используете 30 бесплатных пробных версий. Это улучшенный интерфейс облачной обработки, позволяющий сэкономить на аппаратной инфраструктуре фотограмметрического конвейера с дополнительными возможностями визуализации результатов обработки в режиме онлайн.

Meshroom — лучшее бесплатное программное обеспечение для фотограмметрии

Вам не нужно грабить банк, чтобы использовать качественное программное обеспечение для фотограмметрии. Meshroom — это бесплатное программное обеспечение для 3D-реконструкции с открытым исходным кодом, разработанное AliceVision, фотограмметрической структурой компьютерного зрения.

Meshroom основан на рабочем процессе на основе узлов и использует фотографии для создания структурной сборки текстовой сетки вашей 3D-модели. Вы можете вставлять свои изображения, и программное обеспечение генерирует 3D-модели и текстурированную сетку, поэтому это очень простое в использовании программное обеспечение.

Простой в использовании рабочий процесс объединяет все шаги для создания модели, поэтому вы можете просто нажать одну кнопку вместо того, чтобы активировать каждый узел по отдельности, как это делается в некоторых других программах. С каждым узлом также можно работать индивидуально, поэтому параметры настраиваются, и вы можете вносить изменения, чтобы получить идеальный результат.

Одна из лучших особенностей этого бесплатного программного обеспечения для фотограмметрии заключается в том, что вы можете просматривать свою трехмерную модель фотограмметрии в режиме реального времени, внося изменения и добавляя изображения в набор данных, чтобы вы могли видеть, как дополнительные данные заполняют неполные части модель со временем.

Meshroom очень удобен в использовании и имеет более интуитивно понятный интерфейс, чем многие другие программы для фотограмметрии, поэтому это хороший выбор для начинающих. Meshroom также доступен в виде бесплатного плагина для программы 3D-моделирования Autodesk Maya.

Pix4D

Pix4D — это профессиональное программное обеспечение для фотограмметрии и картографирования с помощью дронов, которое предоставляет комплексное решение для фотограмметрии, а это означает, что помимо создания облаков точек, карт высот и трехмерных сеток из изображений, оно также помогает в захвате подходящих картинки.

Компания Pix4D разработала мобильное приложение для фотограмметрии для iOS и Android, Pix4Dcapture, превращающее потребительские дроны в профессиональные картографические инструменты. На момент написания статьи приложение поддерживает дроны DJI, Yuneec и Parrot. Приложение контролирует траекторию полета дрона, чтобы обеспечить достаточное перекрытие изображений для фотограмметрической обработки.

После захвата изображения оно обрабатывается в программном обеспечении Pix4D, где вы можете создавать облака точек, модели высот, индексные карты и ортомозаики. Программное обеспечение может быть запущено на вашем рабочем столе или в облаке.

Это программное обеспечение лучше всего подходит для таких приложений, как сельское хозяйство, архитектура, геодезия и строительство. Существуют разные версии, подходящие для разных приложений; например, Pix4Dmapper — это программное обеспечение для профессионального картографирования с помощью дронов для фотограмметрии, а Pix4Dfields — для картографирования полей и анализа урожая с воздуха для цифрового земледелия.

Pix4D также является отличным инструментом для совместной работы. Вы можете обмениваться аннотациями, картами и моделями через URL-адреса, что упрощает привлечение членов команды к одному проекту.

Цены варьируются от 38 до 360 долларов в месяц. Для некоторых пакетов вам необходимо получить индивидуальное предложение. Существует большое количество вспомогательных и обучающих материалов, которые помогут вам использовать программное обеспечение.

3DF Zephyr — мощное и удобное программное обеспечение для фотограмметрии

3DF Zephyr — это программное решение от 3DFlow, максимально удобное для пользователя. Существуют простые в использовании мастера, которые объясняют процессы и помогают выбрать правильные настройки для создания 3D-сканов, поэтому это отличное программное обеспечение для начинающих.

Это не означает, что он не подходит для более опытных пользователей, поскольку вы можете вносить значительные изменения для оптимизации конечного результата.

Это профессиональное программное обеспечение для фотограмметрии может совмещать данные фотограмметрии с лазерными сканами, вы можете сохранять карты текстур, повышая точность вашей модели. Пользователи также могут воспользоваться широким набором параметров экспорта во многие форматы файлов. Процесс может быть выполнен автоматически, или вы можете вмешаться вручную, если хотите работать со своим сканированием в программе САПР.

Существует бесплатная версия 3DF Zephyr, но она ограничена 50 изображениями для 3D-реконструкции. Для платной версии существует несколько вариантов лицензирования по цене от 175 до 4576 долларов в зависимости от функций, которые вы хотите включить.

В то время как бесплатная версия приличная, платная версия предлагает гораздо более широкий набор расширенных функций, включая регистрацию нескольких ICP, статистический анализ и отчетность, инструмент сравнения облаков точек и возможность контролировать точки, измерения и объемы, чтобы назвать лишь несколько.

Regard3D — лучшее бесплатное программное обеспечение для фотограмметрии SFM

Regard3D — мощное бесплатное программное обеспечение для фотограмметрии. Это программное обеспечение с открытым исходным кодом представляет собой программу структуры из движения (SfM), что означает, что оно может преобразовывать фотографии объекта с разных ракурсов в 3D-модель.

Программное обеспечение предлагает полный набор инструментов для редактирования облака точек с цветными вершинами или текстурой перед созданием трехмерной сетки. Следующее изображение представляет собой 3D-модель замка Со, созданную с помощью Regard3D.

Regard3D может быть немного сложным для начинающих, особенно при использовании расширенных настроек, но в целом это хорошее программное обеспечение для неопытных пользователей. Веб-сайт Regard3D предлагает несколько полезных руководств и учебных пособий, которые вы можете использовать, чтобы помочь вам начать работу, и как только вы освоитесь, вы должны довольно быстро увидеть хорошие результаты.

Regard3D может работать на различных платформах, включая Windows, Linux и OS X.

PhotoModeler — лучшее программное обеспечение для фотограмметрии для САПР и ЧПУ

Если вы ищете лучшее программное обеспечение для фотограмметрии для САПР и производства с ЧПУ, вам определенно стоит обратить внимание на PhotoModeler.

Это доступное по цене программное обеспечение создает точные измерения и модели из фотографий, сделанных с помощью обычных камер. Он обеспечивает простой и дешевый способ создания размеров и чертежей с помощью камеры, которые затем можно использовать для производства, подгонки, модернизации и модернизации изделий.

Существует три разных метода создания 3D-модели: вы можете автоматически создать модель из закодированных целей, вручную сопоставить общие черты между изображениями или создать облака точек из перекрывающихся изображений.

PhotoModeler также можно использовать для таких задач, как фотограмметрия, 3D-сканирование, съемка, оцифровка и захват реальности. Существует также ряд аналитических инструментов, которые помогут вам разобраться в ваших данных.

Доступны три различных пакета: Стандартный, Премиум и Обслуживание. Постоянная стандартная лицензия стоит 995 долларов, премиум-лицензия — 1345 долларов, а техническое обслуживание — 2995 долларов. Для новичков доступны различные курсы, которые научат вас эффективно использовать программное обеспечение.

WebODM — бесплатное программное обеспечение для фотограмметрии с дронов

Это программное обеспечение для фотограмметрии с открытым исходным кодом было выпущено в 2017 году компанией OpenDroneMap, экосистемой решений для сбора, анализа и отображения аэрофотоданных. WebODM использует аэрофотоснимки с дронов для создания облаков точек, текстурированных трехмерных фотограмметрических моделей, цифровых моделей высот, расчетов объема и площади и карт с географической привязкой.

Это программное обеспечение для фотограмметрии с дрона получило множество обновлений с момента его выпуска и теперь является одним из самых мощных и многофункциональных бесплатных картографических пакетов на рынке. Он также легко настраивается, поэтому вам, возможно, придется потратить некоторое время на настройку параметров моделирования, чтобы получить оптимальный результат, но, поскольку бесплатное программное обеспечение для фотограмметрии идет вперед, оно, безусловно, является одним из лучших, когда вы освоите его.

WebODM почти полностью бесплатен — за установку взимается разовая плата в размере 57 долларов США, если вы не хотите загружать исходный код и устанавливать его вручную, хотя это небольшая цена за высокое качество программа для фотограмметрии. Вы можете использовать программное обеспечение как на рабочем столе в автономном режиме, так и в облаке.

RealityCapture – самое быстрое программное обеспечение для фотограмметрии

Созданное CapturingReality это фотограмметриальное решение может похвастаться тем, что является самым быстрым решением на рынке, способным обрабатывать сотни изображений за считанные минуты. Его можно использовать для широкого спектра приложений, включая сцены виртуальной реальности, текстурированные 3D-сетки, орфографические проекты и карты с географической привязкой. Они могут быть созданы автоматически с использованием как изображений, так и лазерного сканирования.

RealityCapture имеет впечатляющий пользовательский интерфейс, понятный и интуитивно понятный, поэтому это хорошее программное обеспечение как для начинающих, так и для опытных пользователей.

Он также может похвастаться богатыми функциями и некоторыми полезными возможностями, такими как виртуальный мастер одним щелчком мыши для создания карт и моделей с географической привязкой, мощный инструмент классификации AI, который может отличать голую землю от других объектов и создавать цифровые модели местности, и непрерывный черновой режим для сканирования на месте.

Существует четыре плана оплаты RealityCapture: лицензия на один месяц стоит 205 долларов США, а пожизненная лицензия — 12 320 долларов США.

COLMAP

COLMAP, разработанное Github, является еще одним из лучших бесплатных программ для фотограмметрии на рынке. Как и большинство других программ в этом списке, COLMAP может автоматически реконструировать 3D-модели как с одной, так и с несколькими камерами.

В качестве бесплатного решения COLMAP не имеет такого хорошего GYU, как платное программное обеспечение, но предлагает некоторые очень продвинутые функции, такие как возможность подробного определения типа камеры, используемой для захвата изображений. Вы также можете ослабить процесс извлечения признаков для оптимизации результатов.

Поскольку большую часть работы вы будете выполнять, вводя указания в командной строке, это программное обеспечение не подходит для начинающих без опыта программирования. С положительной стороны, на веб-сайте COLMAP есть подробные учебные пособия, которые могут помочь вам разобраться с вещами.

Хотя вы можете использовать COLMAP для выравнивания изображений и построения трехмерной сетки, для ее уточнения вам потребуется работать с другими программами, такими как openMVS, еще одно программное обеспечение с открытым исходным кодом от GitHub.

Программное обеспечение для фотограмметрии: лучший выбор для всех уровней

Опубликовано 30 сентября 2022 г. автором Carlota V.

Когда дело доходит до 3D-печати, одним из наиболее важных шагов, очевидно, является наличие 3D-модели для печати. Их можно получить различными способами, включая САПР и другое программное обеспечение для моделирования и сканеры, но в последние годы все большую популярность приобретает фотограмметрия. Подобно 3D-сканированию, программное обеспечение для фотограмметрии позволяет пользователям получать надежные данные об объектах реального мира в их естественном состоянии путем записи, измерения и интерпретации в данном случае фотографических изображений. Он часто используется геодезистами, архитекторами и инженерами для создания топографических карт, сеток, точек облаков или рисунков на основе реального мира. В 3D-печати это особенно полезно для захвата крупных объектов и считается более доступным и доступным, чем 3D-сканирование, поскольку его можно выполнять даже с помощью камеры смартфона. В следующем рейтинге (упорядоченном в алфавитном порядке) мы представим некоторые из самых известных программ для фотограмметрии, доступных в настоящее время!

Autodesk ReCap Pro

Программа ReCap Pro, разработанная известной компанией-разработчиком программного обеспечения Autodesk, позволяет преобразовывать фотографии в 3D-модели или 2D-чертежи. Программное обеспечение, получившее название от аббревиатуры «Reality Capture», было разработано для удовлетворения потребностей всех типов проектов в области съемки, планирования, а также строительства и реконструкции зданий и инфраструктуры. С технической стороны это позволяет легко создавать облако точек или сетку, готовую для использования с другим программным обеспечением или инструментами САПР. Стоит отметить тот факт, что новая версия ReCap Pro 2023 года включает в себя ряд улучшений и обновлений для пользователей. Среди них пользователи могут найти, среди прочего, импорт и индексирование необработанных сканов, автоматическую классификацию местности для инфраструктурных проектов или улучшение качества рендеринга за счет увеличения количества точек в зависимости от памяти пользователя. Что касается цены программного обеспечения, Autodesk предлагает ежемесячную подписку за 55 евро, годовую подписку за 448 евро или трехлетнюю подписку за 1277 евро.

Agisoft Metashape

Agisoft Metashape — это профессиональное программное обеспечение для фотограмметрии, которое обрабатывает цифровые изображения для различных приложений, таких как приложения географической информационной системы, документация культурного наследия, визуальные эффекты и производство, а также для косвенных измерений объекты разного масштаба. Некоторые важные функции позволяют Metashape обрабатывать различные типы изображений (будь то аэрофотоснимки или изображения с близкого расстояния), выводить облако точек, измерять расстояния, площади и объемы, а также создавать трехмерные сетки, которые затем можно экспортировать в различные популярные форматы. Также возможно редактировать 4D-модели, что означает, что целые сцены могут быть записаны в 3D, а затем отредактированы в программном обеспечении. Существует две версии лицензий Agisoft Metashape, профессиональная версия стоит 3,49 доллара США.9, а стандартный стоит 179 долларов.

AliceVision Meshroom

Meshroom от AliceVision — это бесплатное программное обеспечение с открытым исходным кодом для 3D-реконструкции, которое использует фотографии для создания текстурированной сетки, которая станет структурной структурой вашей 3D-модели. AliceVision — это фотограмметрическая платформа компьютерного зрения, основанная на сообществе людей, которые инвестируют в создание программного обеспечения с открытым исходным кодом, такого как Meshroom. Вы можете узнать больше об этом решении с открытым исходным кодом в видео ниже.

Colmap

Colmap — это универсальное программное обеспечение для построения структур из движения (SfM) и многоканального стерео (MVS) с графическим интерфейсом и интерфейсом командной строки. Он предлагает широкий спектр функций для реконструкции упорядоченных и неупорядоченных коллекций изображений. Программное обеспечение работает под новой лицензией BSD. Colmap основан на существующих работах, и когда пользователь применяет определенные алгоритмы к программному обеспечению, он или она также должны цитировать первоначальных авторов.

ContextCapture

Программное обеспечение Bentley для фотограмметрии ContextCapture позволяет пользователям создавать 3D-модели из обычных фотографий для любого инфраструктурного проекта. Для большей точности добавление точек, полученных в результате лазерного сканирования, позволяет получить мелкие детали, острые края и геометрическую точность. Программное обеспечение может быстро создавать и использовать высокодетализированные 3D-сетки реальности, чтобы обеспечить реальный и точный контекст для проектирования, строительства и операционных решений на протяжении всего проекта. ContextCapture также может надежно и быстро создавать 3D-модели любого масштаба, от объектов размером от нескольких сантиметров до целых городов. Точность получаемой 3D-модели ограничивается только разрешением изображения, которое применяет пользователь. Наконец, программное обеспечение Bentley позволяет не тратить ненужные ресурсы на дополнительное оборудование и обучение. Пользователи могут просто взять камеру своего смартфона, чтобы захватить изображения, а затем смоделировать проект.

DroneDeploy

DroneDeploy — это решение для создания аэрофотоснимков и моделей из изображений, снятых с помощью дронов DJI. Программное обеспечение, разработанное компанией из Сан-Франциско, позволяет операторам быстро создавать аэрофотоснимки и 3D-модели. Простое в использовании картографическое программное обеспечение подходит для начинающих и опытных пользователей и имеет множество функций автономного полета, которые можно применять с помощью мобильного приложения DroneDeploy. В дополнение к этому, программное обеспечение имеет ряд полезных функций, таких как различные типы анализа полевых данных и возможность создавать точные 2D-карты, 3D-модели и даже 360-градусные панорамы, которыми можно легко поделиться со всей командой или с клиентами и многое другое. Цена на DroneDeploy начинается от 149 долларов.в месяц. DroneDeploy предлагает множество различных моделей ценообразования для индивидуального использования или для команд. Также доступна бесплатная пробная версия на один месяц.

Mic Mac

Mic Mac — это бесплатное программное обеспечение для фотограмметрии с открытым исходным кодом для трехмерной реконструкции. Это программное обеспечение было разработано в 2003 г. Национальным институтом географической информации и леса (IGN) и Национальной школой географических исследований (ENSG). Сначала он был создан исключительно для картографической продукции IGN, и можно было использовать только внутренний формат файла изображения IGN. В 2010 году, когда интерфейс XML был заменен упрощенной командной строкой, это обеспечило большую доступность и распространение среди других сообществ. В дополнение к этому, это программное обеспечение доступно для обработки Windows, Mac OSX или GPU для определенных задач. Лучшее в этом программном обеспечении то, что его могут использовать новички, опытные пользователи и эксперты. По этой причине это программное обеспечение использовалось во многих французских и европейских проектах.

Open Drone Map

Open Drone Map — это программное обеспечение с открытым исходным кодом для обработки изображений, снятых дронами, и преобразования их в географические данные в 3D для дальнейшего использования с другими данными. Некоторые из его функций — это облако точек, цифровые модели поверхности и цифровые модели поверхности с текстурой, и это лишь некоторые из них. Open DroneMap был построен на Ubuntu 16.04, хотя его можно использовать на других платформах с Docker. Open DroneMap построен на Ubuntu 16. 04, но может быть запущен на других платформах с помощью Docker. Некоторыми примерами продуктов, которые можно создать, являются 3D-сетки, ортофотоснимки или облака точек.

Pix4D

Pix4D — редактор программного обеспечения для фотограмметрии. Он предлагает несколько решений в соответствии с потребностями пользователя и позволяет измерять различные данные с дрона, камеры или даже самолета. В настоящее время компания предлагает 5 программ для картографирования и 3D-моделирования, среди которых мы находим PIX4Dmapper, предложение для профессионалов, использующих дроны или другие камеры. Пользователи могут интегрировать любое RGB, тепловое или мультиспектральное изображение; после этапа оцифровки они также могут измерять поверхности, объемы и расстояния. Цены на PIX4Dmapper начинаются с 216 евро в месяц. Компания также предлагает другие инструменты фотограмметрии, такие как PIX4Dmatic, предназначенные для создания карт местности.

PhotoModeler Technologies

В этом году пользователи программы PhotoModeler для фотограмметрии получили новую версию. С новыми обновлениями 2022.1 (выпущено 16 февраля 2022 г.) и 2022.0 стало возможным в общей сложности более 100 улучшений. Эти обновления в первую очередь были сосредоточены на основных областях морских работ, а также на криминалистике и реконструкции аварий. В дополнение к новым сочетаниям клавиш, таким как экспорт или рисование кривой, программа теперь также позволяет удобно рисовать поверхности. Это означает, что, например, в режиме линии или кривой существующие точки поверхности теперь можно перемещать простым перетаскиванием или щелчком. Это значительно упрощает редактирование, корректировку и исправление точек, не выходя из режима рисования поверхности. Программное обеспечение доступно в стандартной и премиальной версиях.

RealityCapture

Компания CapturingReality создала программное обеспечение RealityCapture для фотограмметрии, которое работает с широким спектром носителей ввода. RealityCapture позволяет создавать сцены виртуальной реальности, текстурированные 3D-сетки, ортогональные проекции, карты с географической привязкой и многое другое из изображений. В этом программном обеспечении также можно работать с лазерным сканированием, если вы ищете оба варианта. Пользовательский интерфейс чистый и современный, а также интуитивно понятный для людей, которые раньше не использовали это программное обеспечение. Компания предлагает четыре различных тарифных плана для своего программного обеспечения по цене от 19 евро.От 0,90 до 15 000 евро для крупных бизнес-проектов.

Regard3D

Regard3D — еще одно бесплатное программное решение с открытым исходным кодом, они называют его программой «структура из движения», что означает, что оно может преобразовывать фотографии объекта, снятые под разными углами, в 3D-модель. этого объекта. Вы можете запустить это решение на нескольких платформах, Windows, OS X и Linux, а также использовать мощные сторонние инструменты и библиотеки. На их веб-сайте, где вы найдете программное обеспечение для загрузки, вы также найдете набор учебных пособий для ознакомления с программой и регулярными обновлениями.

Trimble Inpho

Trimble Inpho — одно из ведущих программных решений для цифровой фотограмметрии, предлагаемое Trimble Geospatial. Опять же, это программное обеспечение предназначено для аэрофотосъемки; он преобразует их в точные облака точек, модели поверхностей, ортофото-мозаики и оцифрованные трехмерные объекты. Trimble Inpho — это надежное решение, поскольку оно является одним из старейших на рынке. Trimble Geospatial с 30-летним опытом работы способна предложить надежное решение.

WebODM

WebODM — это удобное для пользователя решение для создания моделей высот, текстурированных моделей, карт с географической привязкой и облаков точек с использованием аэрофотоснимков с дронов. Это программное обеспечение является проектом OpenDroneMap, который представляет собой открытую экосистему решений для сбора, обработки, анализа и отображения аэрофотоданных. После того, как вы загрузите эту программу фотограмметрии с дрона, она будет работать на вашем компьютере даже в автономном режиме. Установка и техподдержка стоят $57, это разовая плата, ежемесячных платежей нет. Вы можете найти больше информации в видео ниже.

3DF Zephyr

3DF Zephyr — это программное решение от 3DFlow, предназначенное для автоматической трехмерной реконструкции объекта независимо от того, какой датчик, дрон или лазерный сканер вы используете. Другими словами, с помощью этого профессионального программного обеспечения для фотограмметрии, которое с легкостью создает 3D-сканы, опытные пользователи могут вносить значительные изменения для оптимизации результата. Пользователь также может экспортировать модель во многие форматы файлов. Кроме того, вы можете комбинировать данные фотограмметрии с лазерным сканированием для большей точности вашей модели, а работа с вашей моделью в другой программе САПР упрощается благодаря 3DF Zephyr.
