Фотограмметрическая съемка: Фотограмметрическая съемка и создание обмерных чертежей зданий и сооружений в Москве.

Фотограмметрическая съемка и создание обмерных чертежей зданий и сооружений в Москве.

Фотограмметрическая съемка – это технологический процесс получения фотограмметрического снимка (ГОСТ Р 51833-2001). Объектом фотограмметрической съемки могут быть местность или предмет, отображенные на фотограмметрическом снимке.

Применительно к зданиям и сооружениям фотограмметрическая съемка используется для фиксации современной (верной на данный момент) геометрии и внешнего вида здания/сооружения, что само по себе ценно и является, своего рода, методом «консервации» объекта в виде его цифровой 3D-модели. Также, технология фотограмметрической съемки в настоящее время повсеместно используется и является основным средством выполнения архитектурных обмеров с целью создания математической основы для проектирования, например, реставрационных работ.

Фотограмметрическая съемка позволяет оперативно и при малых материальных и временных затратах произвести обмерные работы и создать фронтальные планы фасадов архитектурных сооружений.

Особенно эффективен этот метод при создании фасадных планов и цифровых моделей зданий со сложной архитектурой, таких как архитектурные и исторические памятники, культовые сооружения, здания со сложной геометрией, насыщенные множеством декоративных элементов на фасадах и т.п.

Использовать результаты обработки фотограмметрической съемки объекта можно и для определения деформаций здания, что позволяет эффективно оценить точность и достоверность получаемых результатов и сделать выводы о направлении и величине смещений/изменений локального участка наблюдаемого объекта.

В строительстве фотограмметрический метод применяют для определения деформаций инженерных сооружений, контроля точности монтажа крупных зданий, исследования моделей инженерных сооружений, определения объемов земляных работ, при иных строительных работах.

При выполнении работ по инвентаризации сооружений, а также при реставрационных и реконструкционных работах требуется наличие фронтальных планов фасадов (фасадных планов).

Фасадные планы служат основой для установления пространственно-геометрических параметров и взаимного положения элементов фасадов зданий и сооружений. Проведение фасадной съемки дает полное представление о внешнем архитектурно-планировочном решении здания или сооружения. Необходимость в фасадной съемке возникает также при разработке проектов реконструкции с изменениями внешнего вида здания, сдаче в технический надзор смонтированных элементов фасада и т. п.

По результатам фотограмметрической съемки фасада:

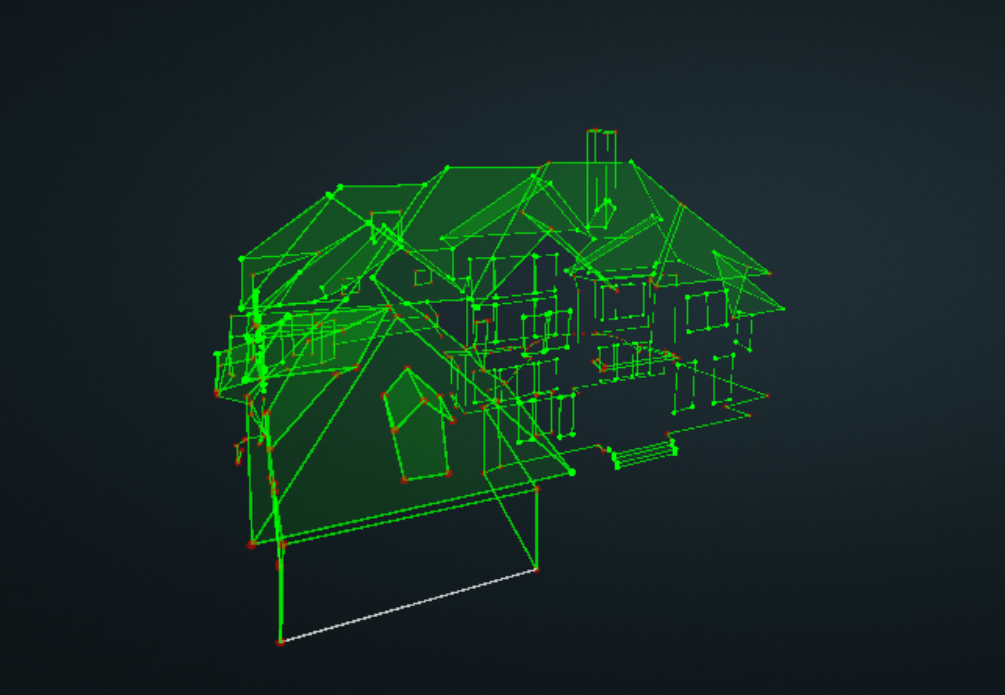

создают трехмерные цифровые модели;

делают ортофотопланы;

составляют исполнительные обмерные чертежи;

оформляют разрезы в необходимых плоскостях.

Для разработки технических проектов реставрации крупных архитектурных ансамблей обмерные чертежи составляются в масштабах 1:100 и 1:200.

Для выполнения обмерных работ рабочие чертежи сооружений составляются в масштабах 1:20, 1:50.
Обмерные чертежи отдельных фрагментов составляются в масштабе 1:10 или 1:5.

Фотограмметрическую съемку можно выполнять как на стадии строительства объекта (для контроля качества строительных работ), так и при его эксплуатации (для аудита и наблюдения за возникшими дефектами и повреждениями), а также при возникновении необходимости реконструкции, капитального ремонта (для точной оценки текущего технического состояния объекта).

СРОКИ И СТОИМОСТЬ ФОТОГРАММЕТРИЧЕСКОЙ СЪЕМКИ ЗДАНИЙ И СООРУЖЕНИЙ

Стоимость проведения обследования архитектурного объекта зависит от нескольких факторов, таких как:

Местоположение объекта.

Цель обследования.

Технические характеристики объекта – его площадь, этажность (высота), сложность фасадов и т.д.,

Наличие исходной документации.

Для определения точной стоимости обследования конкретного объекта рекомендуем Вам обратиться за консультацией к нашему специалисту или оставить заявку на сайте:

Звоните! 📞 +7 (925) 514-60-82 Пишите ✉ email: mail@mosscanproekt. ru 🌐 mosscanproekt.ru

НОРМАТИВНАЯ ДОКУМЕНТАЦИЯ
на проведение фотограмметрической съемки зданий, строений, сооружений:

1. ГОСТ Р 51833-2001  ФОТОГРАММЕТРИЯ. Термины и определения.
2. ГОСТ Р 56905-2016 Проведение обмерных и инженерно-геодезических работ на объектах культурного наследия.
3. ГОСТ 31937–2011 Здания и сооружения. Правила обследования и мониторинга технического состояния.
4. СП 13–102–2003 Правила обследования несущих строительных конструкций зданий и сооружений.
5. ГОСТ 22268-76 Геодезия. Термины и определения.
6. ГОСТ Р 55528-2013 Состав и содержание научно-проектной документации по сохранению объектов культурного наследия.

—

Стереофотограмметрическая съемка фасадов зданий и сооружений в Санкт-Петербурге и области

• Архитектурная Фотограмметрия » Фотограмметрическая съемка

СТЕРЕОФОТОГРАММЕТРИЧЕСКАЯ СЪЕМКА фасадов зданий и сооружений

Стереофотограмметрическая съёмка фасадов зданий или инженерных сооружений основана на том же принципе, что и наиболее распространенный в топографии способ съёмки земной поверхности, основанный на измерениях стереопар фотоснимков. Изначально стереофотограмметрическая съёмка была разработана для использования в топографии, но со временем её возможности стали применять и в других областях. Так и в архитектуре стереофотограмметрическая съёмка, как метод фиксации фасадов зданий с целью получения точных и подробных обмерных чертежей, нашла себе применение.

Технология обмеров зданий стереофотограмметрическим методом позволяет в короткие сроки и при малых материальных затратах произвести обмер и создать обмерные чертежи фасадов архитектурных сооружений. Причем, чем сложнее архитектура, чем больше декоративных элементов, например, на памятниках истории и архитектуры, культовых сооружениях, скульптурных группах и пр., тем наиболее целесообразно использовать этот метод.

Подробнее…

Стереофотограмметрическая съемка

Стереофотограмметрическая съёмка — это способ съёмки земной поверхности или других объектов, основанный на измерениях стереопар фотоснимков этих объектов. Наиболее широко она распространена при топографии, аэрофототопографической и наземной фототопографической съёмке. Изначально наземная фотосъёмка была разработана для использования в топографии, однако в дальнейшем получила распространение и в других областях деятельности человека. С учётом этого её стали называть фотограмметрической съёмкой. Потом в её название добавили слово стерео.

Наземная стереофотограмметрическая съемка (НСС) включает полевые и камеральные работы. Задачей полевых работ является фотографирование местности, производство геодезических измерений с целью определения координат пунктов съемочного обоснования и полевое дешифрирование снимков.

Подробнее…

ТОЧНОСТЬ НАЗЕМНОЙ СТЕРЕОФОТОГРАММЕТРИЧЕСКОЙ СЪЕМКИ

Точность определения пространственных координат точек сфотографированного объекта по измерениям стереопары наземных фотоснимков зависит от ряда источников погрешностей, которые условно можно разделить на следующие группы:

погрешности построения фотоизображений (физические погрешности фотоснимков) вследствие дисторсии объектива съемочной камеры и деформации фотоэмульсионного слоя при фотолабораторией обработке;

погрешности определения элементов внутреннего ориентирования фотокамеры и влияние неприжима фотоэмульсионного слоя к плоскости прикладной рамки фотокамеры в момент фотографирования;

погрешности измерения координат фотоизображений точек сфотографированного объекта на обрабатывающих стереофотограмметрических приборах;

погрешности установки и измерений в процессе съемки заданных элементов внешнего ориентирования фотоснимков.

Подробнее…

Фотограмметрическая технология дистанционного высокоточного 3d-мониторинга трещин и деформационных швов в зданиях и сооружениях

В статье представлено основанное на методах фотограмметрии технологическое решение по выполнению мониторинга трещин и деформационных швов в зданиях и сооружениях.

Система адаптирована для применения специалистами по обследованию и эксплуатации зданий и сооружений и не требует специальных знаний по фотограмметрии. Оборудование необходимое для мониторинга включает 2 блока специальных фотограмметрических деформационных марок, цифровую фотокамеру и специализированное программное обеспечение.

Подробнее…

Фиксация и обмеры памятника архитектуры: фотограмметрическая фиксация

Выполнение обмеров памятников архитектуры классическим методом требует значительных затрат времени, особенно на труднодоступных и сложных архитектурных сооружениях. В этом случае с успехом может быть использована фотограмметрическая фиксация.

Применение фотограмметрического обмера памятников архитектуры целесообразно при невозможности обмеров ручным способом из-за отсутствия лесов; при необходимости фиксации памятников, находящихся в аварийном или руинированном состоянии; для быстрой фиксации памятника в экстренных случаях; для выполнения архитектурно-археологического обмера повышенной точности; для фиксации археологических зондажей и раскопок на памятнике; при обмерах сложных памятников с многочисленным неповторяющимся декором.

Подробнее…

Новые возможности в решении задач реставрации настенной живописи

Одними из наиболее интересных объектов, на которых довелось работать в последние годы НПП «Фотограмметрия», являются Никольский Морской собор в г. Кронштадте и Вознесенский Войсковой кафедральный собор в г. Новочеркасске.

Объекты очень похожи и строились примерно в одно и то же время. Морской собор задумывался как главный храм военных моряков, а Вознесенский собор (третье по величине соборное здание в России) — главный храм донского казачества.

Нами был выполнен полный комплекс обмерных работ, что, учитывая размеры соборов и сложность декора, явилось довольно сложной и нетривиальной задачей. Но, пожалуй, наиболее интересная часть работы была связана с настенной живописью. В данной статье представлены некоторые результаты данной работы и новые подходы, которые были использованы для достижения поставленных задач.

В 28 номере журнала “Реликвия” за 2012 год опубликована статья “Трехмерное лазерное сканирование и цифровая фотограмметрическая съемка — новые возможности в решении задач реставрации настенной живописи” за авторством А.Е Войнаровского, ген.директора ООО «НПП «Фотограмметрия».

Подробнее…

Создание обмерно-фиксационной документации по настенной живописи

ПРИМЕНЕНИЕ КАРТОГРАФИЧЕСКИХ ПРОЕКЦИЙ ДЛЯ СОЗДАНИЯ ОБМЕРНО-ФИКСАЦИОННОЙ ДОКУМЕНТАЦИИ ПО НАСТЕННОЙ ЖИВОПИСИ НИКОЛЬСКОГО МОРСКОГО СОБОРА В КРОНШТАДТЕ

Как известно, одной из важнейших задач при выполнении научной реставрации памятников архитектуры является создание полной, достоверной и точной обмерно-фиксационной документации.

Благодаря современным технологиям, таким как трехмерное лазерное сканирование и цифровая фотограмметрическая съемка, помимо традиционных форм фиксации памятников, таких как чертежи и фотоснимки, сегодня доступны новые виды обмерно-фиксационной документации..

Подробнее…

ГОСТ Р 51833-2001 Фотограмметрия. Термины и определения

Настоящий стандарт ГОСТ Р 51833-2001 устанавливает термины и определения понятий в области фотограмметрии – научной дисциплины и области техники, целью которой является получение геометрической и семантической информации об объектах фотограмметрической съемки по их фотограмметрическим снимкам. В свою очередь, фотограмметрический снимок – это изображение объекта фотограмметрической съемки, зафиксированное на материальном носителе в аналоговом или цифровом виде, используемое для целей фотограмметрической обработки.

Термины, установленные данным государственным стандартом, обязательны для применения во всех видах документации и литературы по фотограмметрии, входящих в сферу работ по стандартизации и(или) использующих результаты этих работ.

Подробнее…

Технология обмеров фасадов стереофотограмметрическим методом в системе AutoCAD

Одним из важнейших направлений деятельности нашего предприятия является разработка технологий обмерных работ и специализированного программного обеспечения в области архитектурных обмеров. С 2010 года НПП «Фотограмметрия» предлагает сразу несколько технологических решений, которые охватывают практически весь спектр задач, связанных с инструментальными методами обмеров зданий и сооружений.

В данной статье рассмотрена технология обмеров фасадов зданий стереофотограмметрическим методом в системе AutoCAD.

В ноябрьском номере “Инженерно-строительного журнала” ( №7(17), 2010) опубликована статья Технология обмеров фасадов стереофотограмметрическим методом в системе AutoCAD за авторством А. Е. Войнаровский, ГОУ СПбГУ, ООО «НПП «Фотограмметрия».

Подробнее…

• Портфолио
• Справочник
• Статьи

Программный комплекс ScanIMAGER

Программный комплекс ScanIMAGER предназначен для обработки результатов трехмерного лазерного сканирования применительно к архитектурным обмерам. Он построен по модульному принципу и поставляется в различных модификациях.
Подробнее…

Новочеркасский войсковой собор, полет по облаку точек

3D модель горельефа Е.В. Вучетича, ВДНХ, г.Москва

Аппаратно-программный комплекс PHOTOMICROMETER 3D

Фотограмметрический щелемер (сокращенно – фотощелемер, иначе – фотомикрометр) – это аппаратно-программный комплекс для высокоточного трехмерного мониторинга трещин, технологических зазоров или деформационных швов.

Перейти на сайт

Фотограмметрия, ее преимущества и недостатки- | Национальный институт строительных технологий Nashik

Фотограмметрия — это метод съемки и картографирования, который имеет несколько применений в Департаменте транспорта. Практика применения фотограмметрии в геодезии включает планирование площадок, топографическое картирование, оценку объема земляных работ для предлагаемых дорог, набор цифровых моделей рельефа (ЦМР) и картографирование на основе изображений (ортофотография).

Термин «фотограмметрия» представляет собой сочетание слов «фото» и «метр» и означает измерения по фотографиям. Классическое определение фотограмметрии:

«Это искусство, наука и технология сбора достоверной информации о любом физическом объекте и окружающей среде. Этот метод включает в себя процесс регистрации, измерения и оценки наземных и аэрофотоснимков.

Фотограмметрия относится к искусству, поскольку для получения надежных измерений требуются определенные навыки, методы и решения, принимаемые человеком. Фотограмметрия — это наука и технология, потому что она использует изображения и модифицирует их с помощью технологий для достижения значительных результатов. Современная фотограмметрия включает в себя ссылки на изображения и формы изображений, отличные от фотографий, например изображения радара.

Фотограмметрический процесс состоит из надлежащего планирования проекта, поиска изображений, обработки изображений, контрольных данных для корректировки изображений, накопления данных и представления результатов конечного продукта. Результат применения фотограмметрического метода координат значений конкретных точек, реалистичное представление земной поверхности (топографическая карта) или преобразованное изображение земной поверхности, включая картоподобные характеристики (ортофото).

Фотографии, используемые для фотограмметрии, получают специальной (метрической) камерой, обычной камерой или цифровыми датчиками. Изображения захватываются и записываются с помощью инструмента, установленного на спутнике, на самолете или вертолете или на штативе (наземная фотограмметрия), который устанавливается и устанавливается на земле.

Вот несколько преимуществ фотограмметрии по сравнению со стандартными методами съемки и картографирования:

1. При съемке аэрофотоснимков фотограмметрия создает фактическую и постоянную фотографическую запись определенного состояния, которое существует при съемке изображений. Поскольку запись обладает метрическими свойствами, это не только изобразительная запись, но и точная, измеренная запись.
2. Для информации, которая должна быть повторно обследована или переоценена, нет необходимости выполнять какие-либо дорогостоящие полевые работы. Те же самые изображения мы можем измерить еще раз и получить новую информацию очень удобным способом. Мы можем быстро исправить недостающую информацию, например, неадекватные смещения для поперечных сечений.
3. Он обеспечивает широкую картируемую область, поэтому другие линейные исследования могут выполняться с соответствующим источником данных более эффективно, чем другие традиционные методы. Фотограмметрия представляет широкий обзор области проекта, классифицируя как топографические, так и культурные особенности.
4. Это полезно в любых труднодоступных, небезопасных или недоступных местах. Фотограмметрия — идеальный метод съемки токсичных зон, где полевые работы могут вести к вопросу о безопасности геодезической бригады.
5. Замечательным преимуществом фотограмметрии является то, что съемка дорог может работать, не мешая движению транспорта из-за закрытия полос движения и не подвергая опасности полевые группы. После того, как он захватит дороги, мы сможем провести анализ характеристик дорог, включая данные о высоте, в офисе, а не в реальных условиях.
6. Координаты каждой точки картографического поля можно определить без дополнительных усилий и затрат.

Аэрофотоснимки полезны для передачи или описания информации общественности, штатам, включая федеральные агентства, а также другим подразделениям транспорта.

Климатические состояния (ветер, облачность, дымка и т. д.) влияют на процесс аэрофотограмметрии и качество изображения.

1. Сезонные состояния влияют на аэрофотоснимки, т. е. снежный покров не дает цели и создает ложное впечатление от земли. Следовательно, существует только короткий период, обычно с ноября по март, который идеально подходит для аэрофотограмметрии общего назначения.
2. Расчищенный строительный участок или дорога, не загороженная деревьями, ограничены этим ограничением. Такие проекты могут летать и фотографировать.
3. Скрытые области, образованные искусственными объектами, такие как крыша дома, не могут быть нанесены на карту с помощью фотограмметрии. Неизвестные проблемы могут быть вызваны кронами деревьев, густой растительностью или пересеченной местностью с резкими уклонами. Информация, скрытая от камеры, должна сопоставляться с другими методами съемки.

Точность отображения контуров и областей пересечения зависит от высоты полета и эффективности полевой съемки.

Проще говоря, фотограмметрия состоит из трех основных компонентов. Это управление изображением, получение изображения и компиляция продукта.

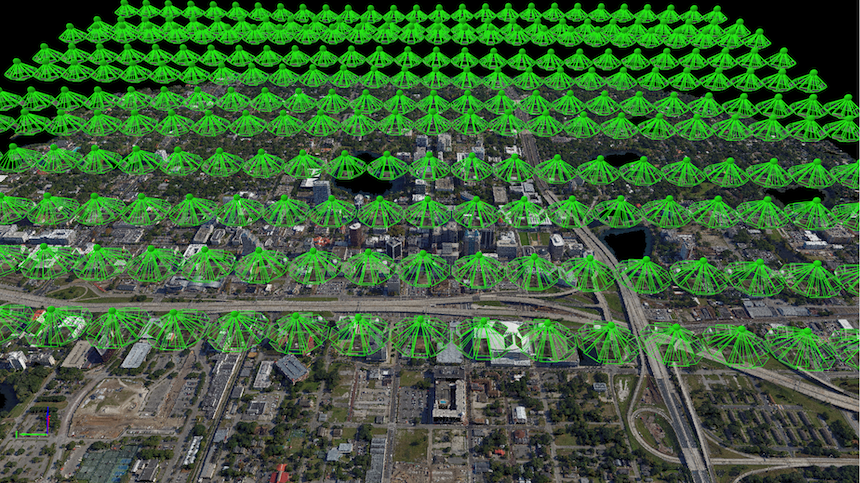

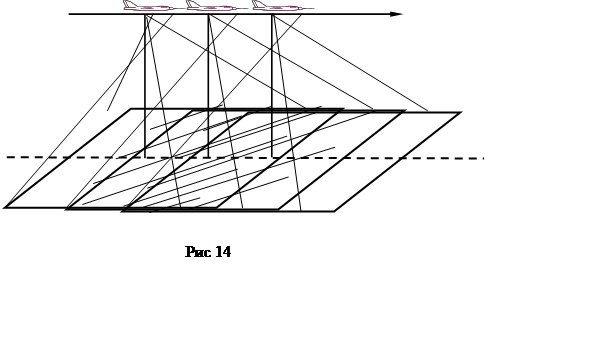

1. Получение изображения охватывает планирование полета, выбор соответствующей системы камер, фотосъемку, обработку пленки, просмотр пленки и аннотацию, печать бумажных копий и сканирование изображения (при необходимости).
2. Компонент управления изображением включает в себя процесс выбора области для наземного контроля и наведения, детали управления съемкой местности и воздушная триангуляция. Этот компонент может быть устранен, если передовая методология GPS сможет решить проблему ориентации фотографий без необходимости контроля с земли.
3. Компонент компиляции продукта различается и зависит от качества продукта. Топографические карты, ортофотоснимки или моноскопические обновления — все это фотограмметрические продукты, организованные многими способами, как будет объяснено ниже. Каждый из этих компонентов требует использования различного оборудования, различных методов измерения и различной обработки данных.

Успешный проект фотограмметрической съемки зависит от точного понимания этих компонентов, преимуществ и тщательного планирования и выполнения спецификаций проекта.

Вы можете поделиться своим мнением ниже.

Источник: https://blog.nibt.education/2018/03/photogrammetry-surveying-benefits/

Что такое фотограмметрия? – Civil Stuff

Что такое фотограмметрия?

Фотограмметрическая съемка или фотограмметрия — это наука о проведении точных измерений с помощью изображений или цифровых фотоизображений для обнаружения объектов на поверхности земли или над ней.

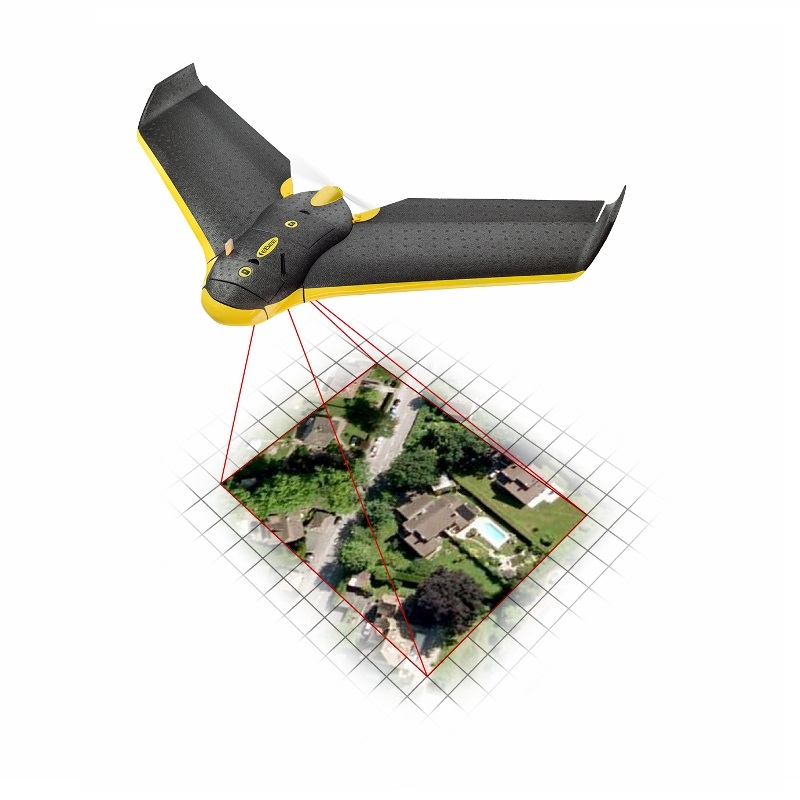

Когда требуется картографирование обширных территорий, фотограмметрия превратилась в надежную замену задачам наземной съемки.

Обзор дронов: (что это такое, как это…

Пожалуйста, включите JavaScript)

Обзор дронов: (что это такое, как это делается, особенности, преимущества и использование)

Альбрехт Мейденбауэр, прусский архитектор , ввел слово «фотограмметрия» в своей статье 1867 года «Die Photometrographie». «искусство, наука и технология получения достоверной информации о любом физическом объекте и обо всем, что его окружает».0003

Этот метод включает процедуру документирования, измерения и анализа наземных и аэрофотоснимков.

Фотограмметрия считается формой искусства, поскольку получение точных измерений требует применения определенных талантов, методов и решений, принимаемых человеком.

Фотограмметрия — это и наука, и технология, потому что она делает фотографии и изменяет их с помощью технологий для получения значимых результатов.

В современной фотограмметрии используются ссылки на изображения и типы изображений, отличные от фотографий, например, радарное сканирование.

Надлежащий дизайн проекта, поиск изображений, обработка изображений, контрольные данные для коррекции изображений, накопление данных и представление результатов конечного продукта составляют фотограмметрический процесс.

Фотограмметрический метод дает значения координат отдельных точек, реалистичное изображение земной поверхности (топографическая карта) или преобразованное изображение земной поверхности с картоподобными свойствами (ортофото).

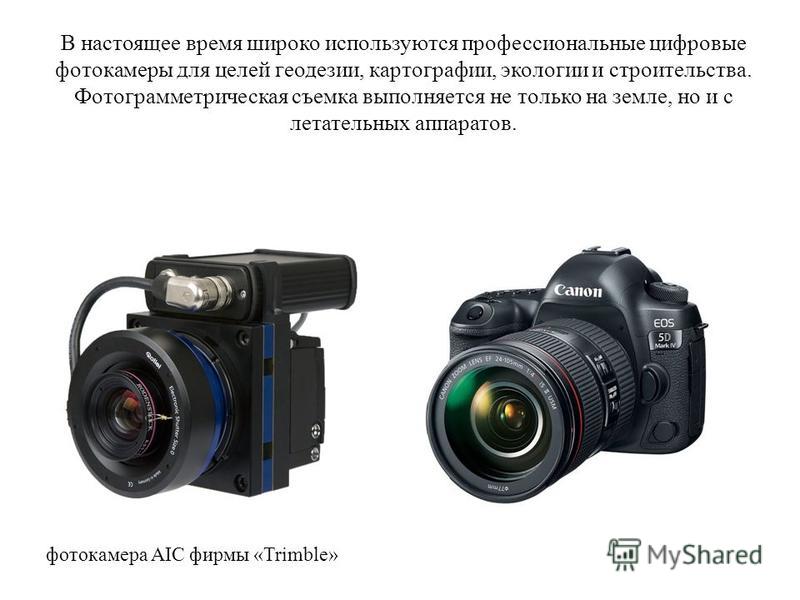

Фотографии для фотограмметрии делаются с специализированная (метрическая) камера, стандартная камера или цифровые датчики.

Фотографии получаются и записываются с помощью инструмента, установленного на спутнике, самолете или штативе (наземная фотограмметрия), установленном и установленном на земле.

Фундаментальный принцип фотограмметрии

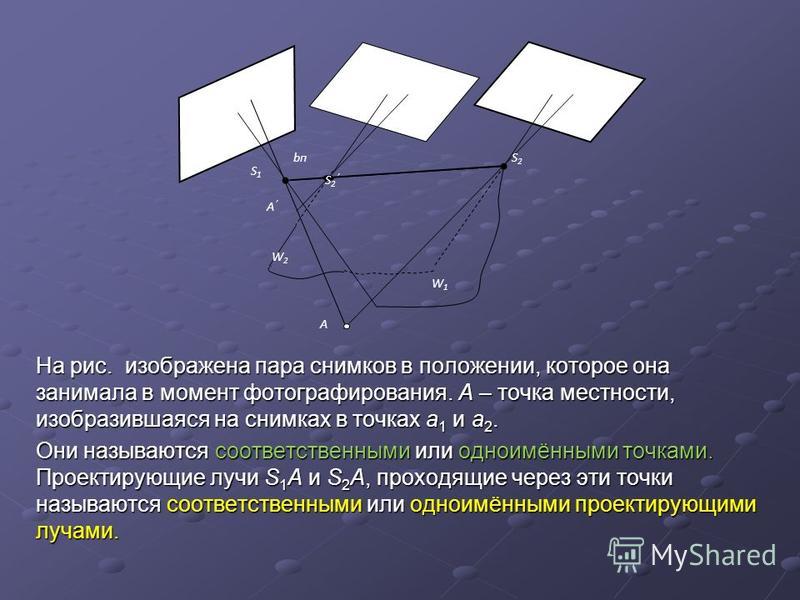

Основным принципом фотограмметрии является триангуляция. Так называемые «линии обзора» могут быть созданы от каждой камеры к местам на объекте путем получения изображений как минимум из двух отдельных мест.

Благодаря своему оптическому характеру эти линии обзора (также известные как лучи) математически пересекаются для получения трехмерных координат достопримечательностей.

Теодолиты также использовали триангуляцию в качестве принципа измерения координат.

Если вы знакомы с этими инструментами, то заметите, что фотограмметрия и теодолиты имеют много общего (и некоторые различия).

Еще ближе к дому триангуляция — это процесс, посредством которого ваши два глаза работают вместе, чтобы определить расстояние (так называемое восприятие глубины).

Виды фотограмметрической съемки

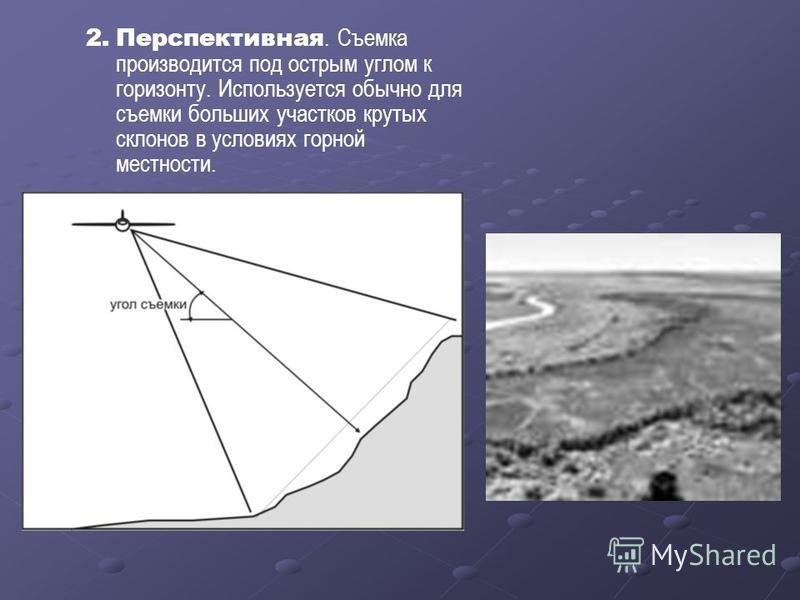

Ортофотосъемка бывает двух видов:

Интерпретативная фотограмметрия

Посредством тщательного и методичного изучения фотографических изображений интерпретационная фотограмметрия влечет за собой распознавание и классификацию объектов и определение их ценности.

Эти фотографии были сделаны с использованием спутниковых изображений, которые обнаруживают энергию в длинах волн.

Это служит основой для дистанционного зондирования (искусство или наука сбора информации об объекте или изображении без фактического физического контакта).

Интерпретация фотографий — это изучение фотографических изображений, тогда как дистанционное зондирование — это использование данных, собранных с датчиков дистанционного зондирования, а также анализ фотографий.

Метрическая фотограмметрия

Подразумевает выполнение точных измерений изображений и других данных для определения относительного расположения точек.

Планиметрическое картографирование и топографическое картографирование — два распространенных применения метрической фотограмметрии.

Приложения, используемые для расчета расстояний, высот, площадей, объемов и сечений с использованием фотографических измерений для создания топографических карт.

Для этой цели чаще всего используются аэрофотоснимки, однако иногда используются и наземные фотографии.

Применение фотограмметрии в геодезии

Топографическое картирование, архитектура, проектирование, производство, контроль качества, полицейские расследования, культурное наследие и геология — все это приложения фотограмметрии, и это лишь некоторые из них.

В архитектуре

В архитектуре/инженерии фотограмметрия играет важную роль в процессе строительства и обслуживания сооружений.

Топографическая картография

В топографической картографии может использоваться для выявления высот, поверхности земли, растительности и многого другого.

В машиностроении

Фотограмметрия часто используется в инженерных проектах, таких как архитектурное планирование, гражданское строительство (сейсмический контроль), строительство и техническое обслуживание автомобильных дорог, геодезические изыскания, проектирование конструкций (стальные конструкции), обследование движения (дорожные условия), морские работы. Геодезисты по разведке и добыче нефти исследуют горные породы на суше или под водой.

В контроле качества

Фотограмметрия может использоваться в контроле качества производителями различных продуктов для обеспечения точности и прецизионности.

Контроль качества необходим для безопасной перевозки товаров, чтобы они соответствовали ожиданиям потребителей.

В полицейских расследованиях

Некоторые приложения для фотограмметрии, используемые полицейским расследованием, включают картографирование места преступления, реконструкцию происшествий и картирование пожаров.

Создавая трехмерную модель места преступления, полиция может лучше понять произошедшие события.

Информация, собранная этим методом, чрезвычайно полезна для следователей при создании трехмерной картины события.

Культурное наследие

Культурное наследие и археология могут использовать фотограмметрию для сохранения остатков древних обществ и их структур.

Для объектов культурного наследия можно использовать высокоточный лазерный сканер для сканирования структуры в цифровую форму.

В археологии

Что касается археологии, то этот метод часто используется для сканирования поверхности объекта, затем данные могут быть преобразованы в трехмерные модели для восстановления первоначальной формы.

Геологи могут использовать фотограмметрию для картографирования горных пород и особенностей, которые могут быть полезны для получения информации о том, как они образовались.

В ГИС

Наконец, ГИС (Географическая информационная система) может использовать фотограмметрию для нанесения на карту точек на поверхности земли для дальнейшей обработки на компьютере.

Фотограмметрия для науки о геоданных

Геопространственная отрасль в значительной степени зависит от фотограмметрии. Рост индустрии высоких технологий и появление цифровых камер привели к созданию более легкого и точного оборудования и упрощению процедур. За последнее десятилетие произошло значительное снижение затрат и увеличение производительности.

Значение фотограмметрии

Среди ее приложений спутниковое слежение за изменениями относительного местоположения во всех земных условиях.

Количественные результаты фотограмметрии используются для направления и сопоставления результатов вычислительных моделей природных систем, помогая опровергнуть или подтвердить новые теории, разработать новые транспортные средства или разработать новые методы прогнозирования или контроля последствий землетрясений, цунами и других погодных явлений.

Фотограмметрия также может использоваться для решения задач триангуляции, трилатерации и многомерного масштабирования.

В простейшем случае, если известен масштаб(ы) изображения, расстояние между двумя точками на плоскости, параллельной плоскости фотографического изображения, можно оценить, измерив их расстояние на изображении.

Преимущества фотограмметрии

Ниже перечислены преимущества фотограмметрии

1. Фотограмметрические методы дают очень точные результаты, что делает их очень надежными для картирования и других приложений.
2. Основным преимуществом фотограмметрии является простота и скорость получения данных.

Фотограмметрия может помочь в сборе фотографий, анализе данных для получения измерений и преобразовании их в трехмерную карту за короткий период времени и по низкой цене с использованием БПЛА, БПЛА или спутниковых изображений.

3. Он обеспечивает большую или обширную картину нанесенной на карту области с использованием как топографических, так и культурных элементов поверхности земли. Это позволяет другим исследованиям лучше использовать аналогичные данные.
4. Полученные данные являются постоянными и точными и фиксируют состояние на момент получения изображений как в графической, так и в метрической версии.
5. Поскольку полученная информация постоянна, гораздо проще провести повторный осмотр или переоценку сайта, чтобы получить недостающую информацию, не теряя времени.
6. С помощью БПЛА, БПЛА или спутниковой фотограмметрии можно легко делать снимки удаленных районов и труднодоступных мест. Это также снижает риск для безопасности экипажа при сканировании потенциально опасных зон.
7. С помощью БПЛА, БПЛА или спутниковой фотограмметрии можно легко делать снимки удаленных районов и труднодоступных мест. Это также снижает риск для безопасности экипажа при сканировании потенциально опасных зон.

Недостатки фотограмметрии

Ниже приводится краткий обзор недостатков использования фотограмметрии для съемки.

1. Основным недостатком является то, что фотограмметрические съемки невозможно проводить при отсутствии света. Он не может проецировать собственный источник света, что затрудняет съемку изображений, когда источник света тусклый.
2. Его нельзя использовать для точных показаний, когда в регионе ограниченная видимость, что может быть вызвано сезонными явлениями, такими как снегопад или дождь.

Точность измерения недостижима при наличии растительности или кроны деревьев, которые могут препятствовать прямой видимости камеры.

3. Точность измерений сильно зависит от высоты полета.
4. Поскольку фотограмметрические съемки являются цифровыми, они уязвимы для взлома и потери данных из-за вирусов.

Классификация фотограмметрии

Их два:

• Аэрофотограмметрия. Аэрофотограмметрия — это использование самолетов для захвата аэрофотоснимков для сбора данных ГИС.
• Наземная фотограмметрия. В наземной фотограмметрии используется камера на транспортном средстве для захвата изображений земли.

В аэрофотограмметрии

Аэрофотограмметрия – это когда аэрофотокамера отправляет цифровое изображение на землю. Затем это изображение обрабатывается и сравнивается с базой данных известных точек, таких как геодезические отметки, спутниковые снимки или наземные карты региона.

Аэрофотограмметрия позволяет проводить точные морские съемки и особенно полезна в труднодоступных районах, например, в лесах или на склонах гор.

В наземной фотограмметрии

Наземная фотограмметрия использует камеру для захвата изображений земли. Затем изображения можно использовать для измерения расстояний между точками на изображении и на известных картах местности.

Это очень полезный метод, поскольку он относительно недорог, требует небольшого предварительного сканирования и может быть выполнен одним человеком за короткое время.

Часто задаваемые вопросы

Что такое аэрофотосъемка в геодезии?

Фотограмметрия, часто известная как аэрофотосъемка, представляет собой область геодезии, которая занимается созданием карт, таких как планиметрические или топографические карты, путем компиляции большого количества изображений, сделанных в этой области.

Что такое фотограмметрическая съемка?

Фотограмметрическая съемка, также известная как фотограмметрия, представляет собой науку и искусство получения точных измерений посредством использования фотографий для различных целей, включая создание планиметрических и топографических карт, классификацию почв, интерпретацию геологических данных и получение данных военной разведки.

Что такое высота полета при съемке?

Для расчета AGL сначала определите среднюю высоту местности и вычтите ее из высоты над уровнем моря.

Это даст вам среднюю высоту полета над землей. Камера с фокусным расстоянием 152 мм, например, делает аэрофотоснимок с высоты полета 2280 метров над уровнем земли.

Что такое метод фотограмметрии?

Фотограмметрия — это наука и метод получения точной информации о физических объектах и ​​окружающей среде путем записи, измерения и интерпретации фотографических изображений, изображений электромагнитного излучения и других явлений.

Для чего используется аэрофотосъемка?

Аэрофотосъемка может быть ценным инструментом для планировщиков. Спутниковые снимки и аэрофотосъемка с очень больших высот позволяют выявить модели землепользования, которые можно использовать в региональном планировании.

Периодические мелкомасштабные фотосъемки мегаполисов позволяют выявить закономерности роста городов и пригородов.

Что такое ГИС и фотограмметрия?

Изучение сбора точных измерений с изображений и цифровых данных известно как фотограмметрия.

Фотограмметрический метод часто создает ортомозаичные карты, символические карты, слои ГИС или трехмерные (3D) модели реальных объектов или условий.

Для каких целей используется фотограмметрическая съемка?

Фотограмметрия — это вид фотографии. Планирование площадки, топографическое картирование, оценка объема земляных работ для предлагаемых автомагистралей, набор цифровых моделей рельефа (ЦМР) и картографирование на основе изображений — все это примеры геодезических приложений (ортофотосъемка).

Что такое фотограмметрия и ее виды?

Фотограмметрия в первую очередь связана с точным измерением трехмерных объектов и элементов ландшафта по двумерным изображениям.

Фотограмметрия бывает двух видов: воздушная (с камерой в воздухе) и наземная (с камерой на земле) (с камерой в руках или на штативе).

В чем заключается принцип фотограмметрии?

Основной идеей фотограмметрии является триангуляция, также известная как воздушная триангуляция. Линии обзора могут быть созданы от каждой камеры к точкам на объекте путем захвата изображений как минимум из двух разных мест.

Зачем нужна фотограмметрия?

Наиболее типичным применением фотограмметрии является создание карт из аэрофотоснимков.

Он экономичен и точен, позволяя планирующим органам, таким как архитекторы, местные органы власти и строители, принимать четкие и обоснованные решения по своим проектам без необходимости изучать ландшафт в течение нескольких месяцев.

Как метод фотограмметрии используется при съемке и картографировании ?

Фотограмметрия — это метод съемки и картографирования с использованием фотографий. Основополагающим принципом фотограмметрии является триангуляция.

Получение изображений, по крайней мере, с двух разных позиций, при которых может быть создана линия прямой видимости от каждой камеры к точкам на объектах.
